项目名称：瑞士梅佐维科行人和自行车人行桥改造

位置：瑞士

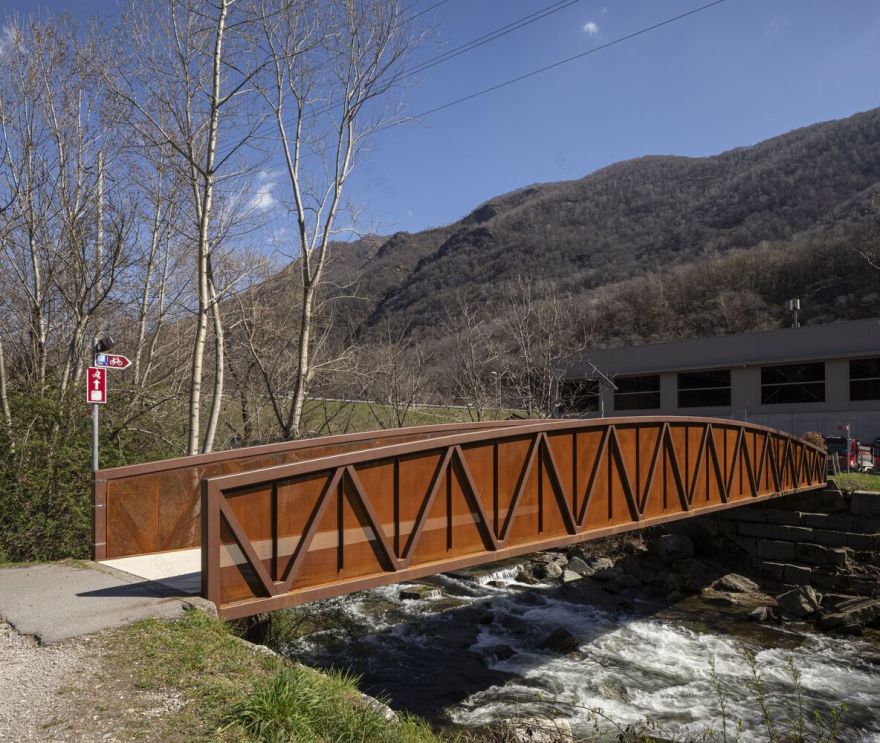

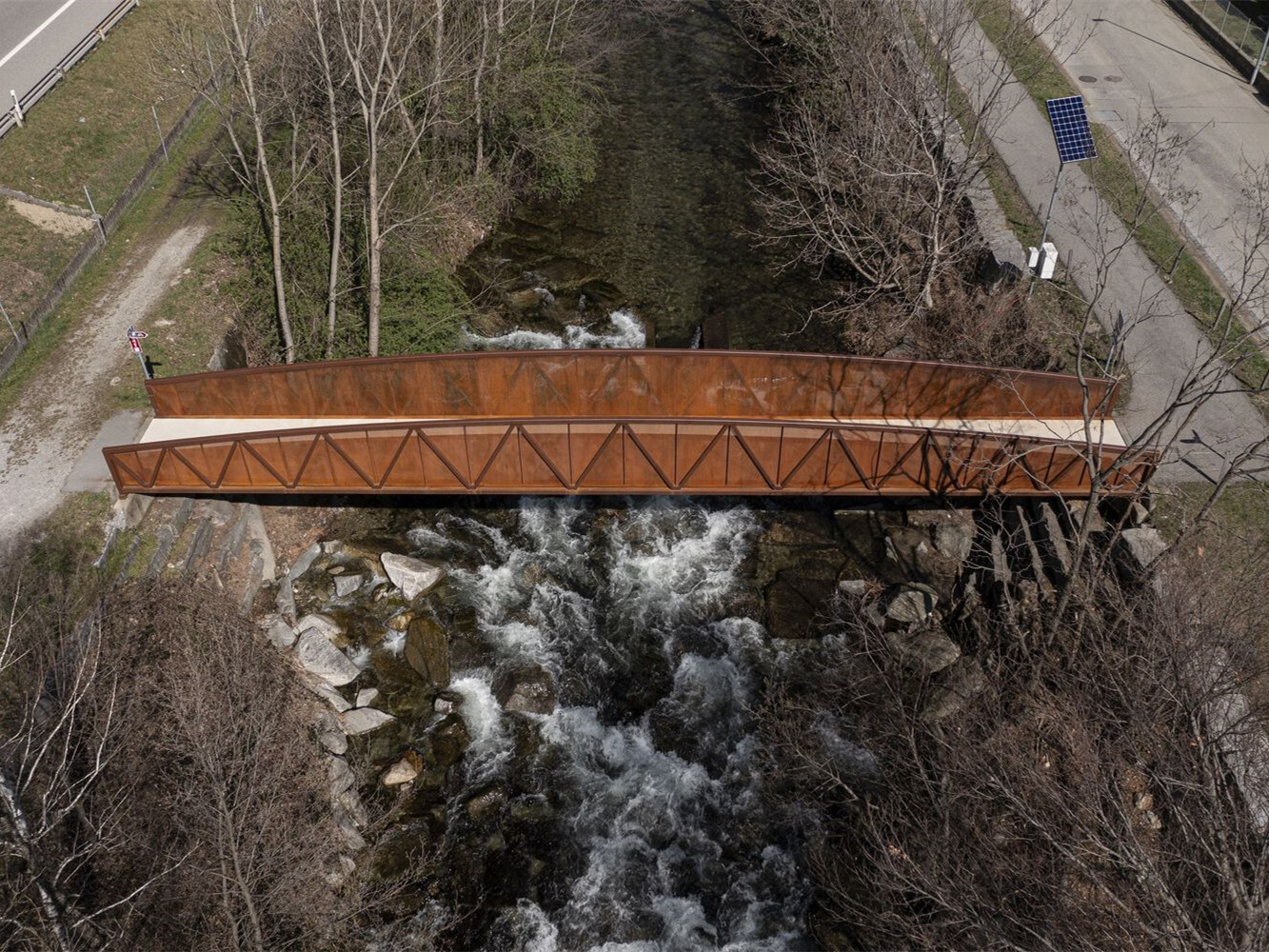

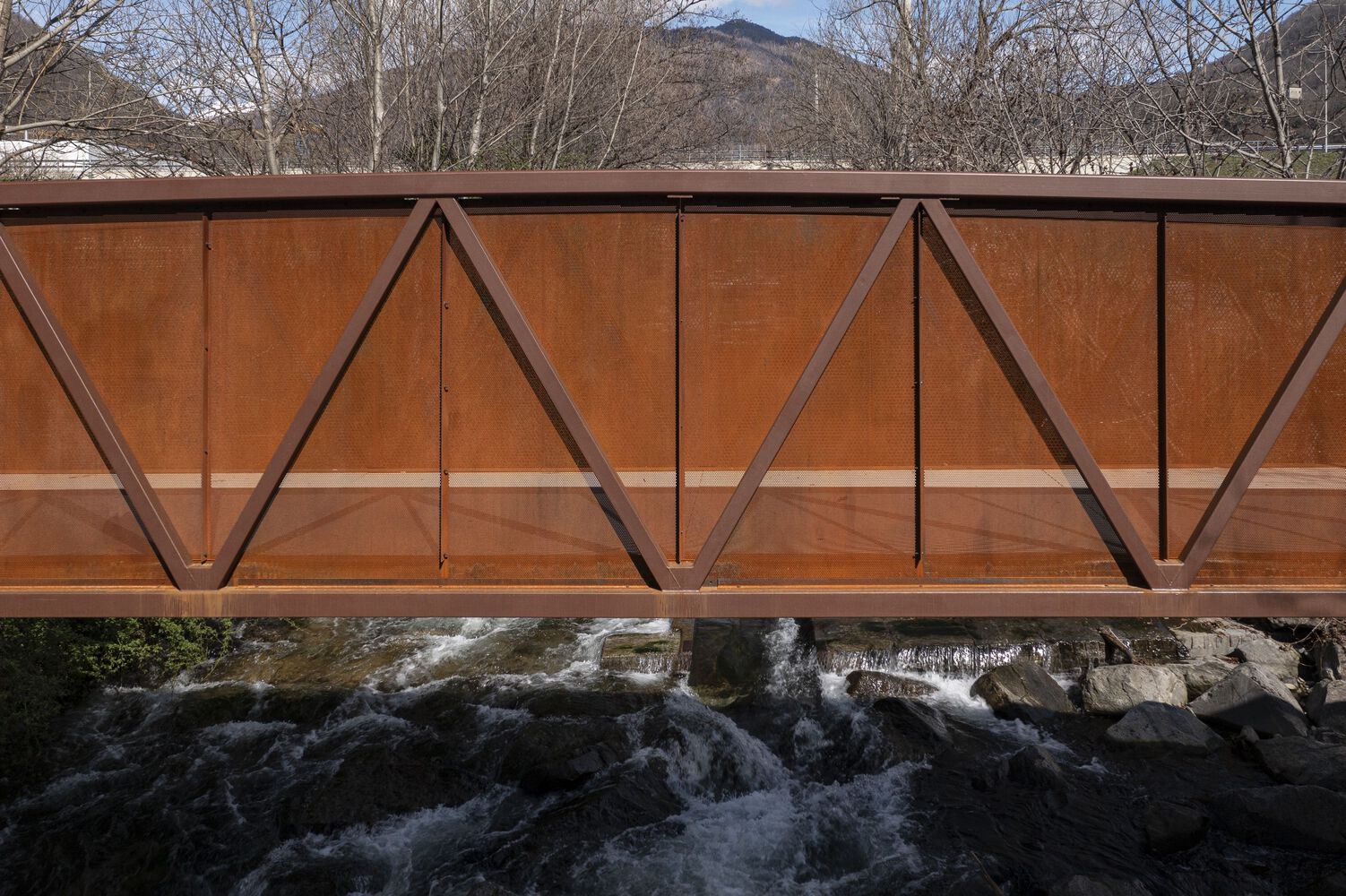

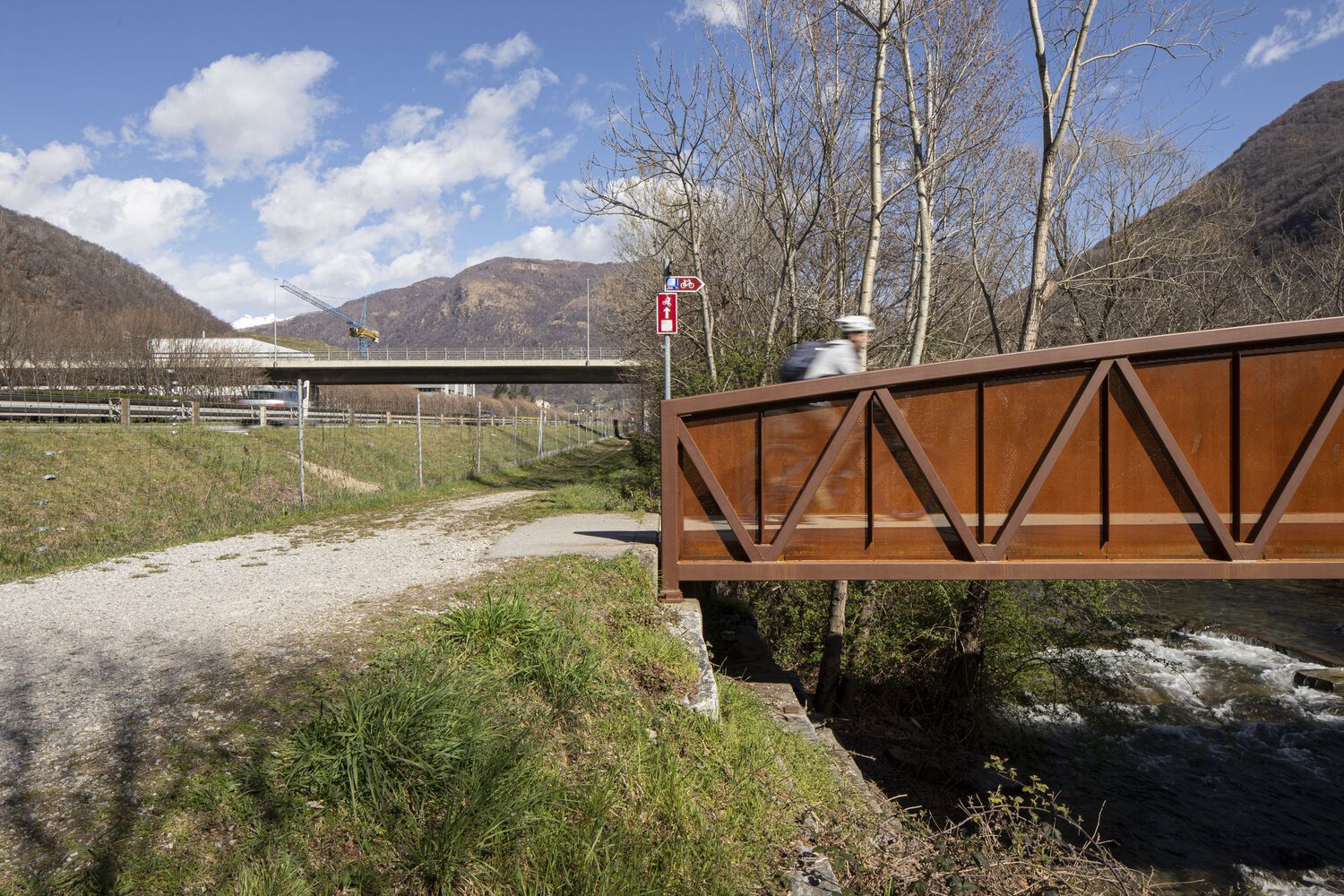

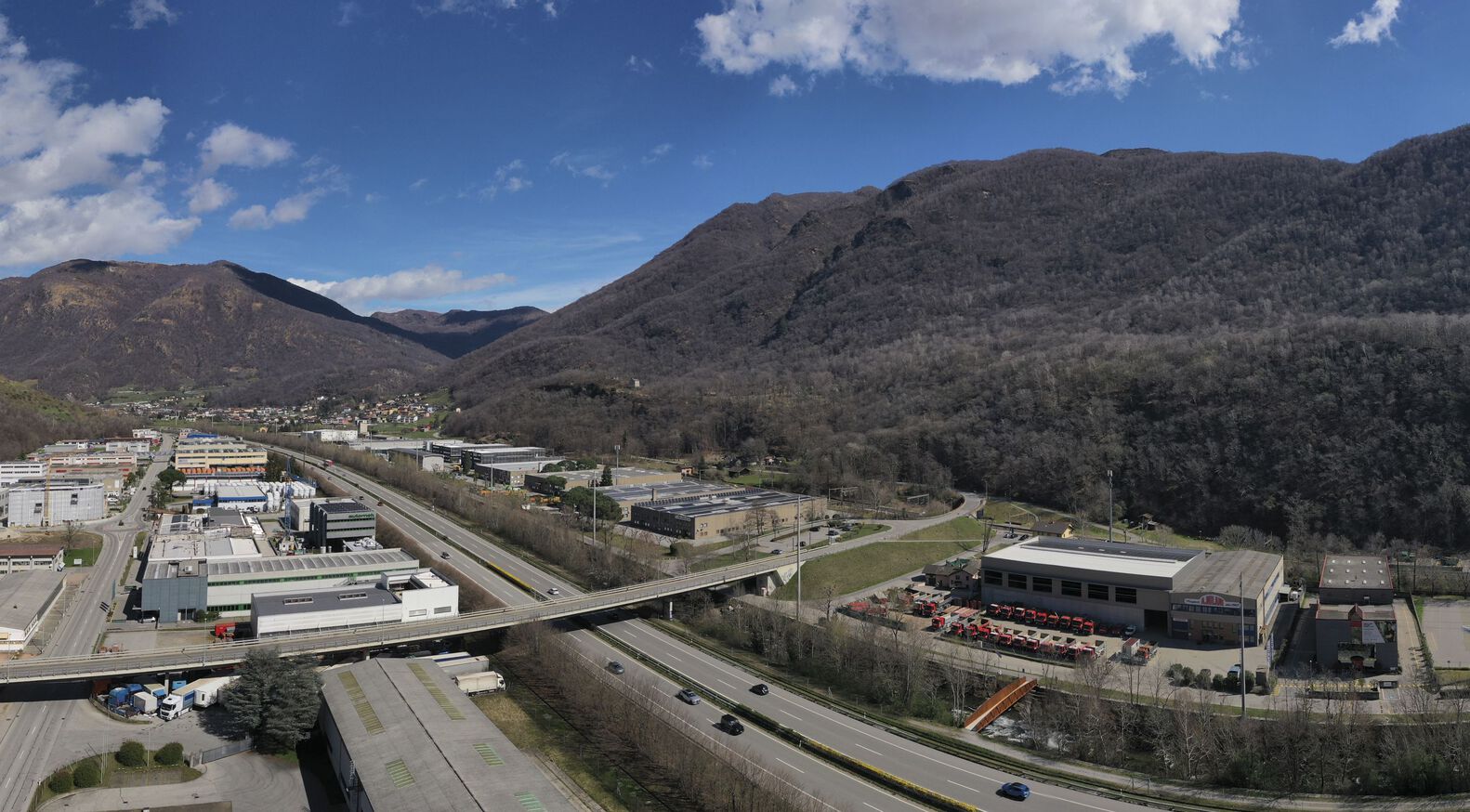

人行桥位于via Cavazz的Mezzovico，连接Vedeggio河的两岸。它是N3自行车道国家路线(南北轴线)中的一个自行车-行人交叉路口。人行桥的承重结构由两个平行且全等的桁架组成，桁架通过网状支撑平面连接在步行面下。所有组成型材均为方形截面RHS型。上弦杆和肋是120×120毫米的方形截面轮廓，而对角线是80×80毫米的方形轮廓。上弦杆为内弧半径为76.3米的环拱。桁架的最小高度为100毫米，最大高度为190毫米。在改造工作之前，走道配备了金属扶手(高100厘米)和水平不锈钢电缆护栏，这不是标准配置。人行道是由保存状况很差的木制搁栅制成的。人行桥的翻新和加固包括更换现有的(损坏的)步行路面，拆除水平的不锈钢电缆，用自然氧化(生锈)的钢板堵住空的三角形部分。

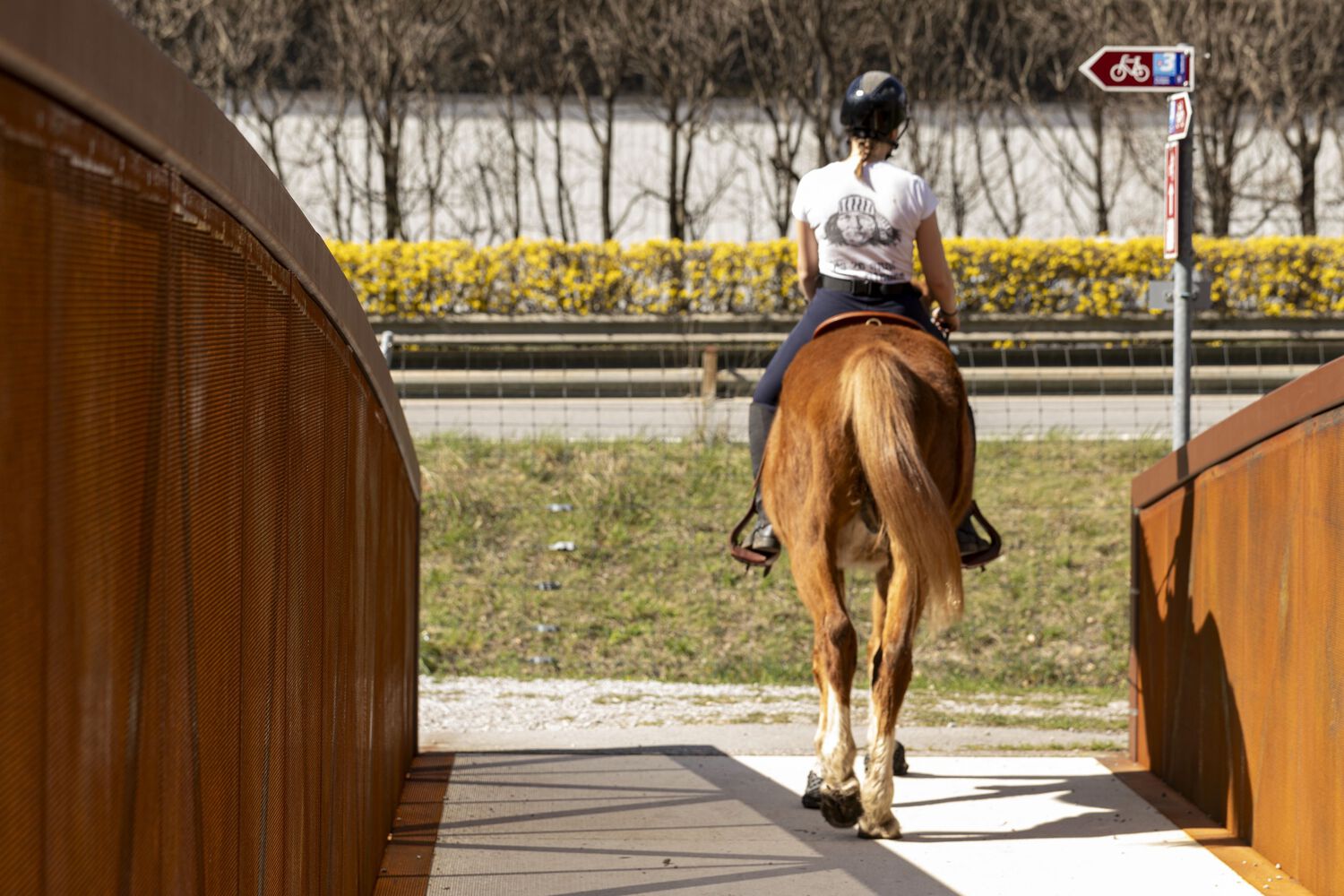

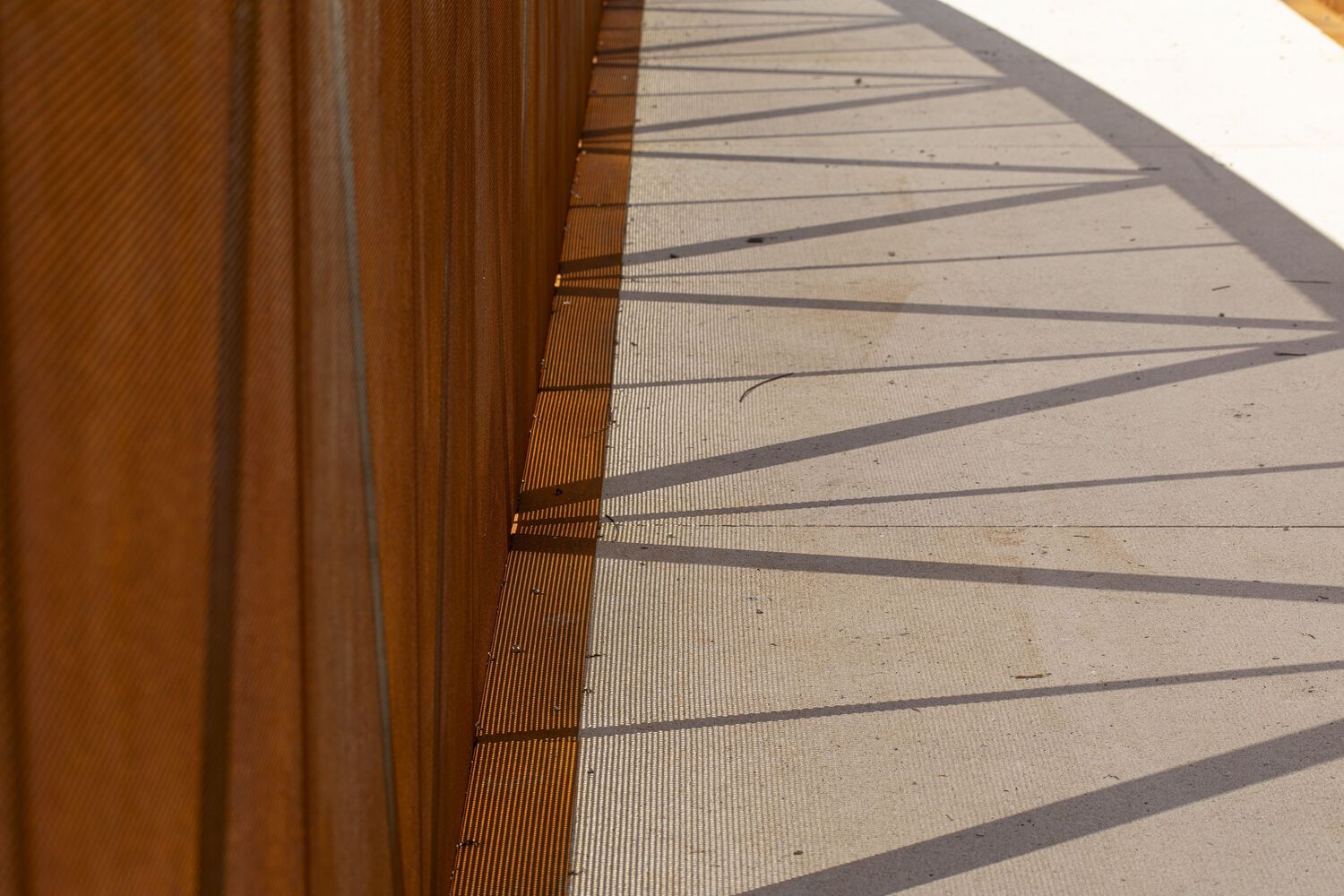

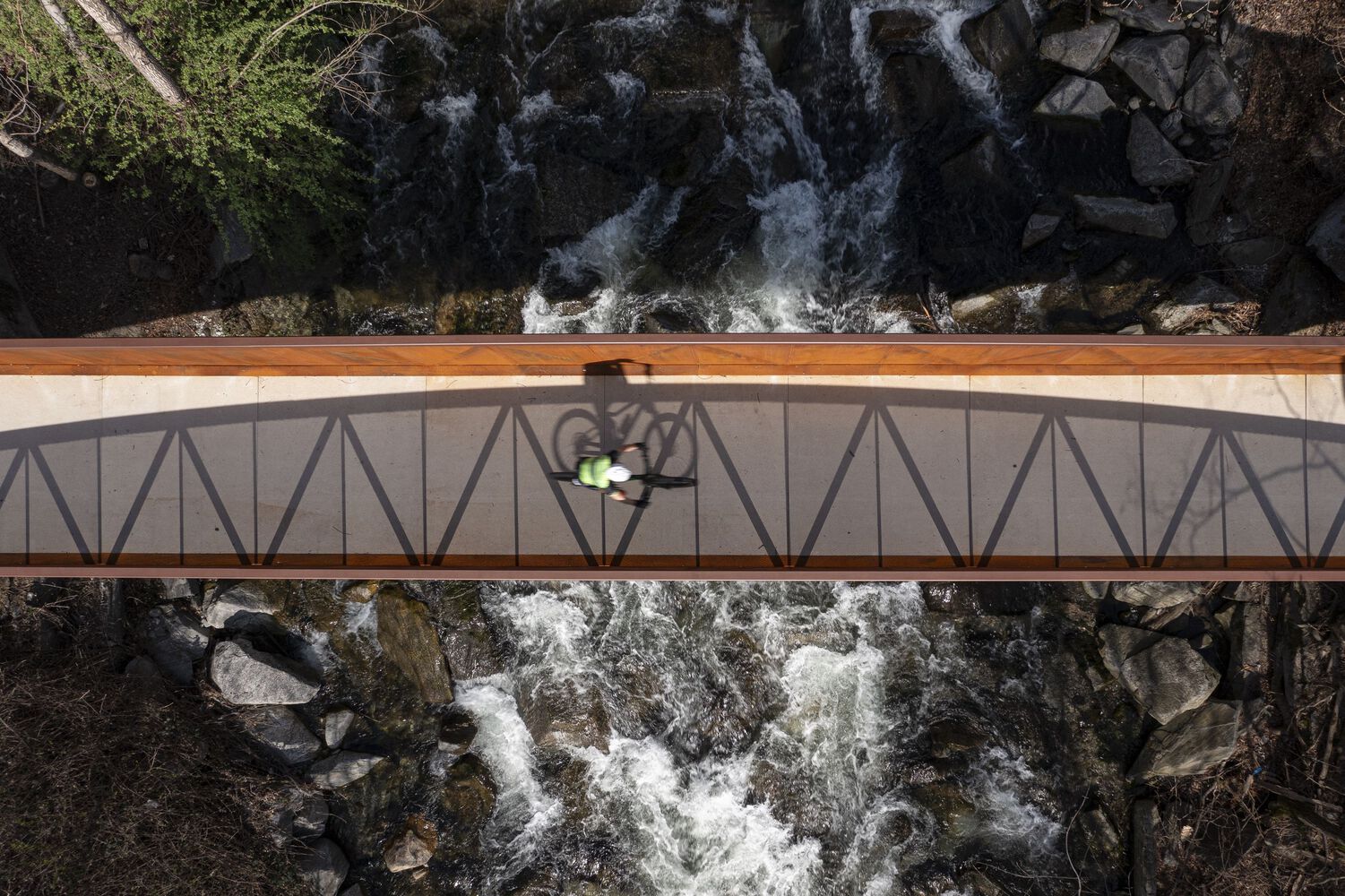

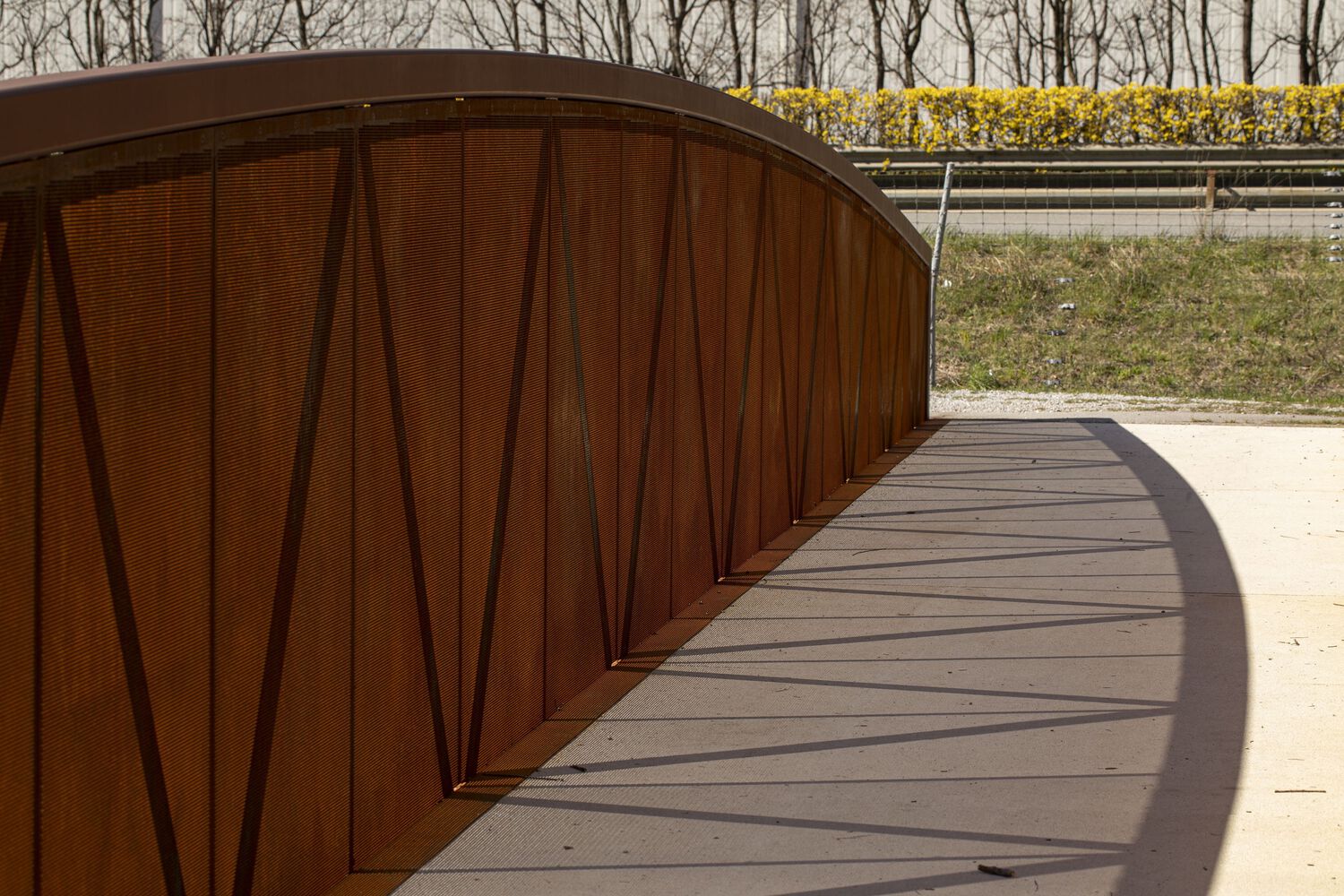

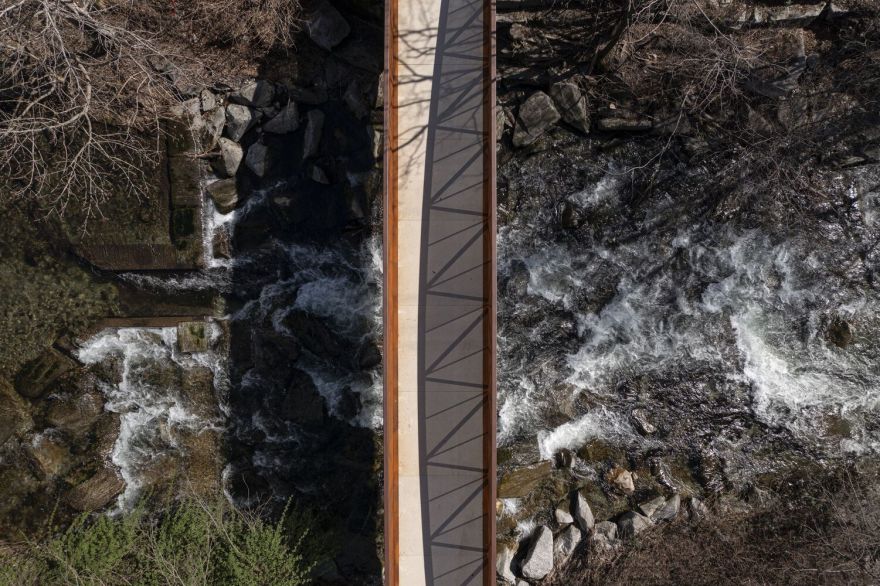

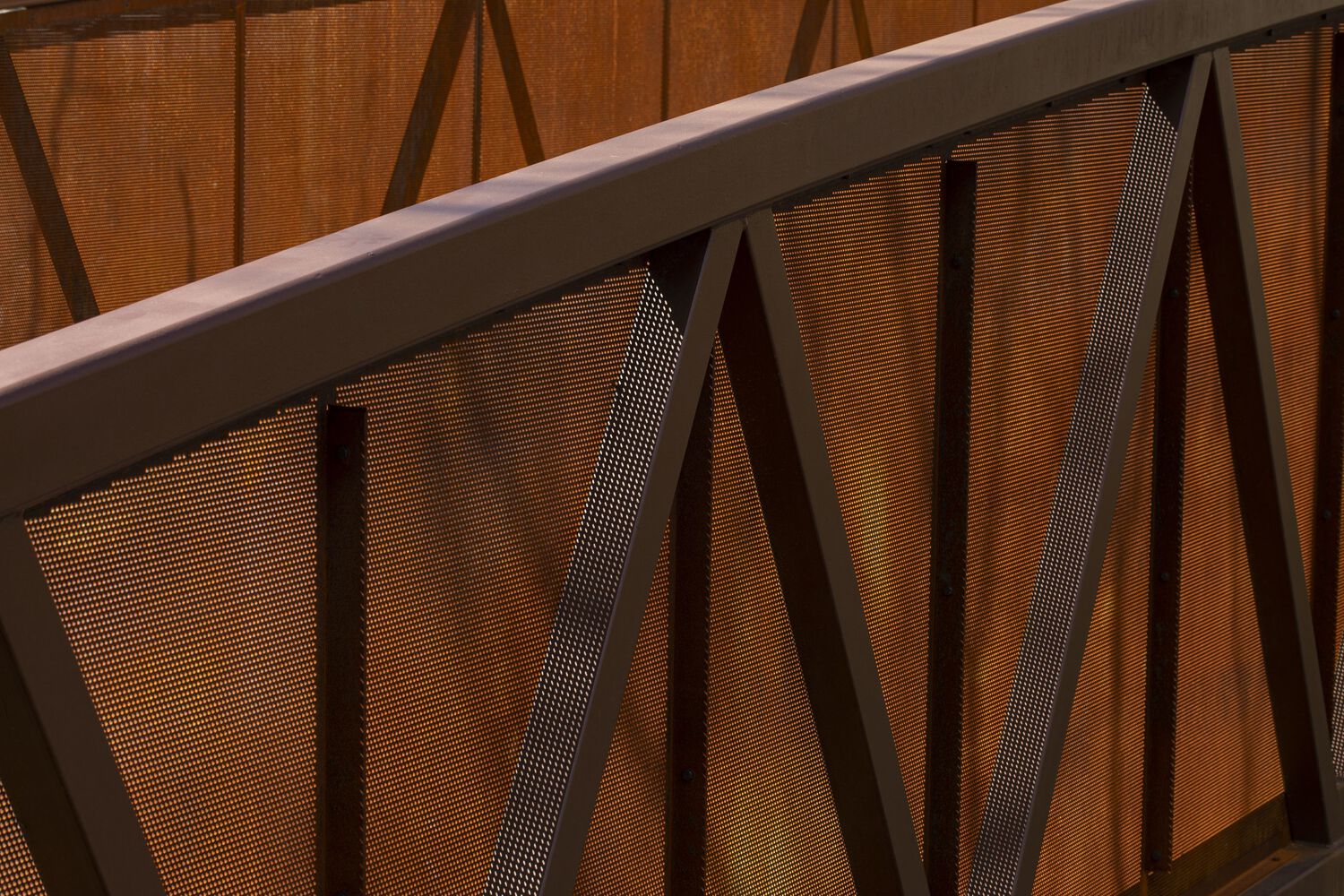

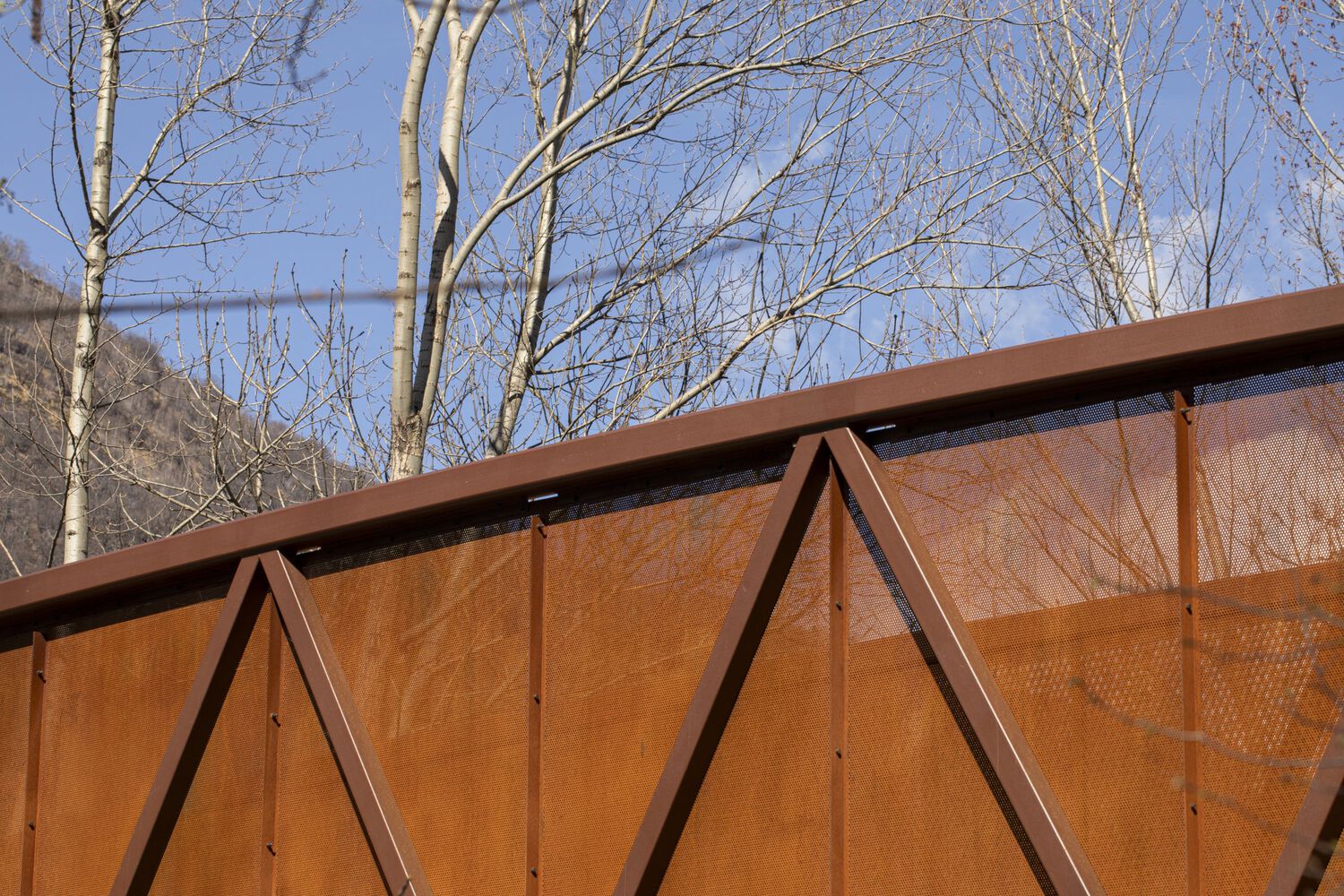

中空空间的堵塞是通过具有最大可能空隙/全比例的穿孔金属板实现的。微孔金属板填充物提供了透明度，并允许走道内部空间的自然通风。主桁架结构经过处理，并涂上了“铁锈”色。步行路面由11块新的预制混凝土板组成，这些混凝土板在经过疏水处理的除冰盐的存在下具有很高的抗冻性。行走面粗糙防滑；它是通过清洗表面并在模板上涂上一层缓凝剂而获得的。钢板的总重量约为16吨。平板放置在氯丁橡胶条上，氯丁橡胶条直接应用于侧面支撑型材。铺路板的颜色是淡黄色，这是由于使用了骨料(Saltrio石灰石)而获得的。走道的颜色都是暖色调，与周围的自然环境相协调。
