九间廊桥丨中国南京丨山水秀建筑事务所

2024/06/03 19:51:27

查看完整案例

微信扫一扫

下载

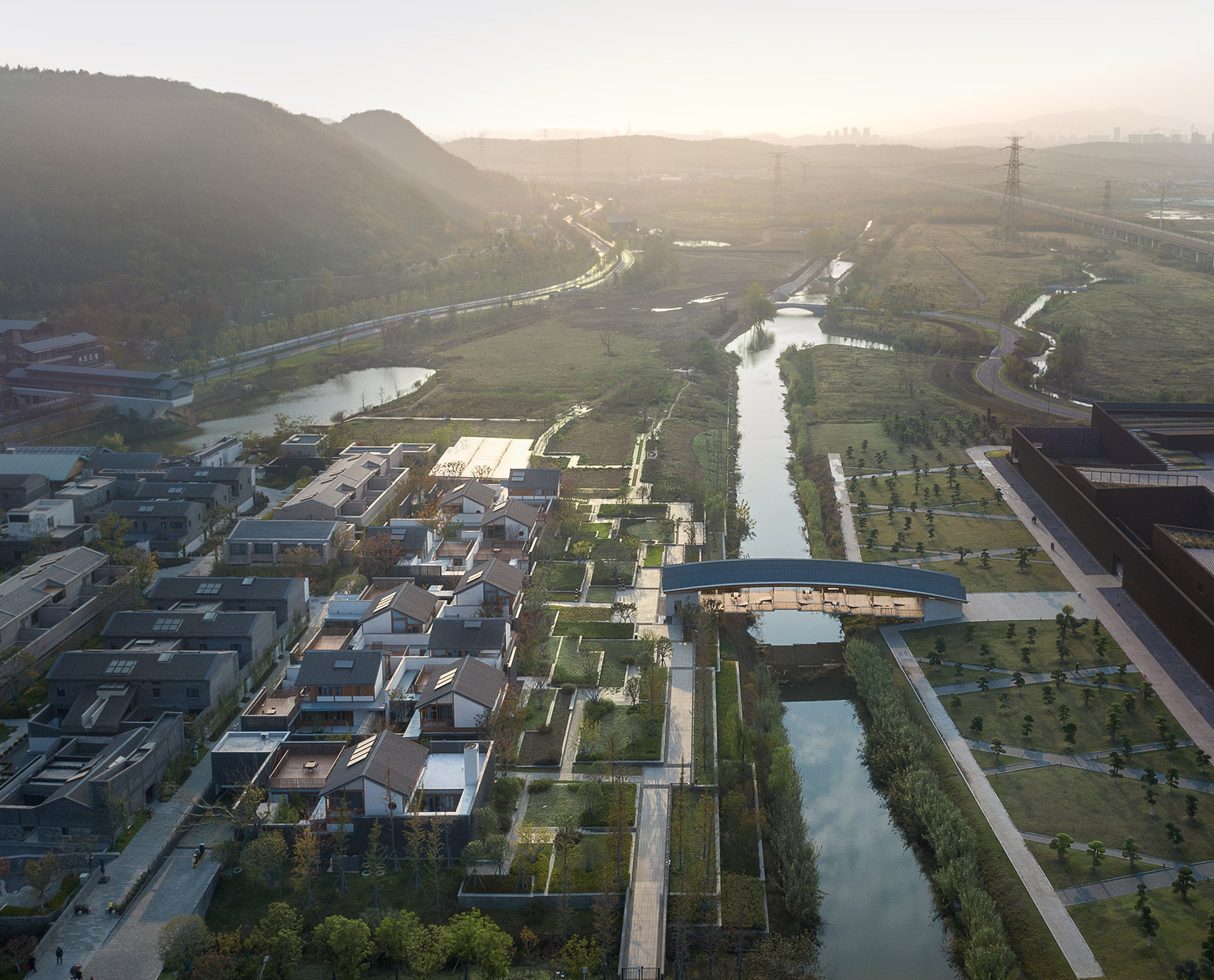

园博村在南京园博园北区的线山之阴，地势南高北低，山水秀在这里设计了 VOCO 民宿酒店的北区客房、西北角的瓜田小棚和村北的步行廊桥。▽视频© 梁山

▽九间廊桥© 梁山

在过往的桥梁类型中，廊桥是一种“慢”桥，桥上的覆盖结构能够提供观景、休息甚至集市活动的空间。廊桥的案例遍及世界，中国南方、欧洲、北美均广有分布，结构体系大都依托下部结构支撑上部的廊亭，比如泰顺的互承木杆拱廊桥、威尼斯的 Ponte di Rialto 石拱桥、卢塞恩用连续桥墩支撑的 Chapel Bridge，也有结构与空间结合的，比如麦迪逊县的类桁架廊桥。

在南京园博村，我们尝试从环境风貌和人的体验出发，为这座廊桥探索恰当的结构形制。

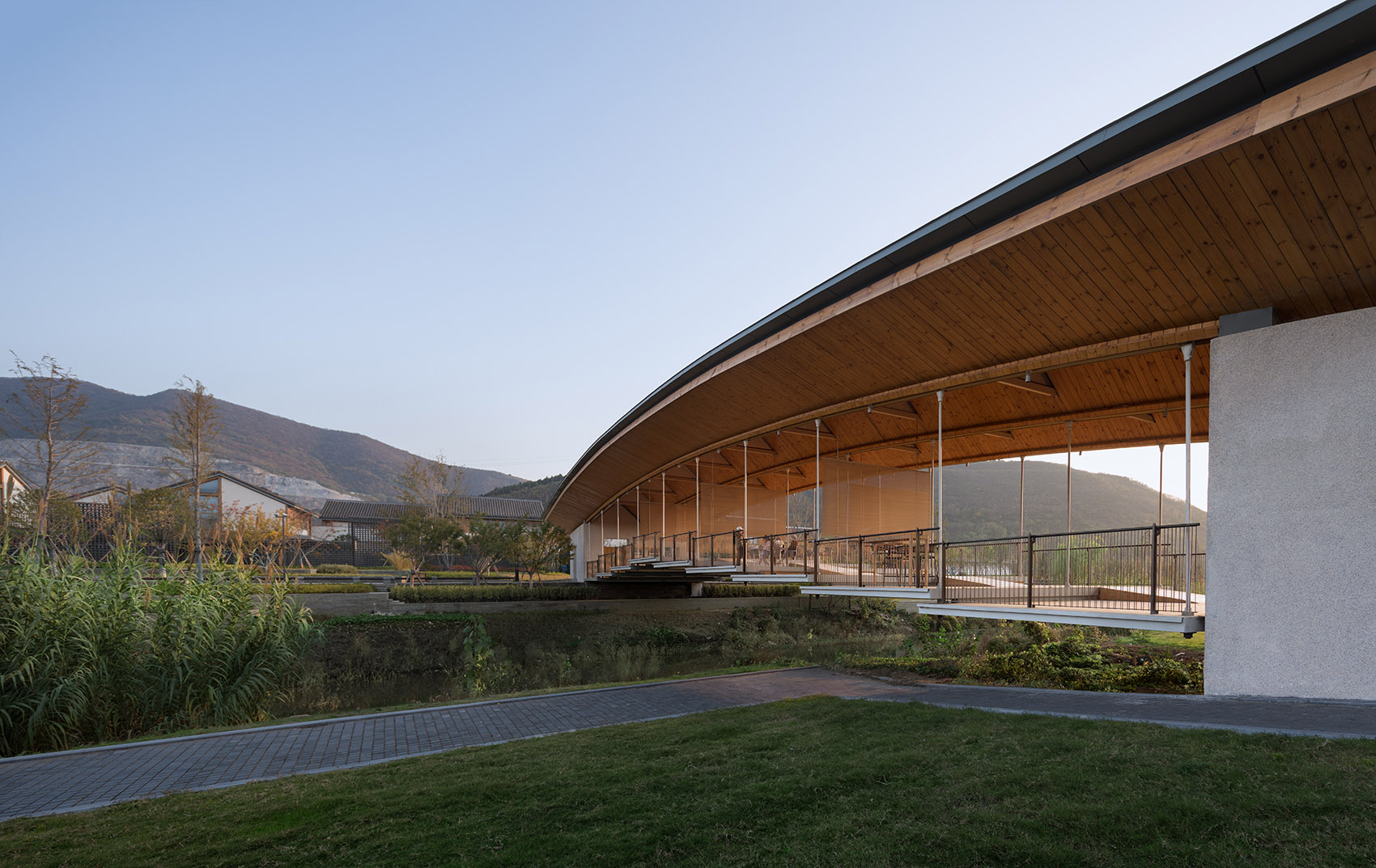

▽廊桥近景© 梁山

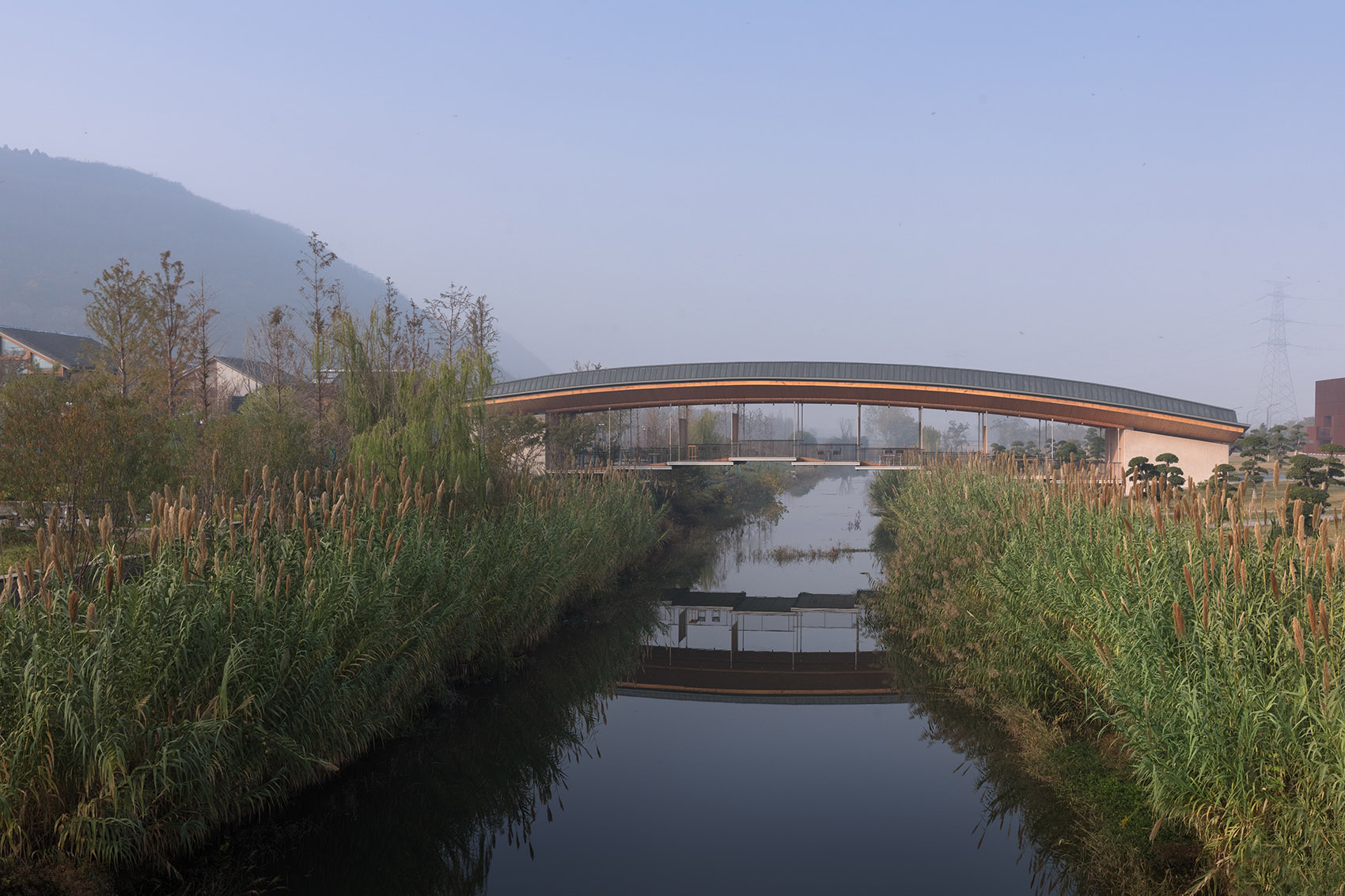

▽廊桥侧面© 梁山

七乡河的驳岸是自然放坡，由于丰水期和枯水期水位相差较大，河宽的变化在 18 米到 30 米之间。这一方面使结构跨度达到 37.8 米，另一方面，桥面标高需要一直维持在高水位再加通船的安全高度之上。如果采用传统的拱桥形式，至少 3 米的起拱高度将使上下桥变难，也无法解决无障碍的需求；如果采用单跨普通箱梁，底部结构厚度将近 2 米，同样对步行体验不友好，在枯水期更会削弱桥上观水的亲切尺度；如果采用细杆拱或桁架结构，高大的结构构件会有很强的工业感，很难与村庄风貌协调——在几种常用的结构形式碰壁之后，我们再次从双坡屋顶这一传统民居形制中找到了方向。

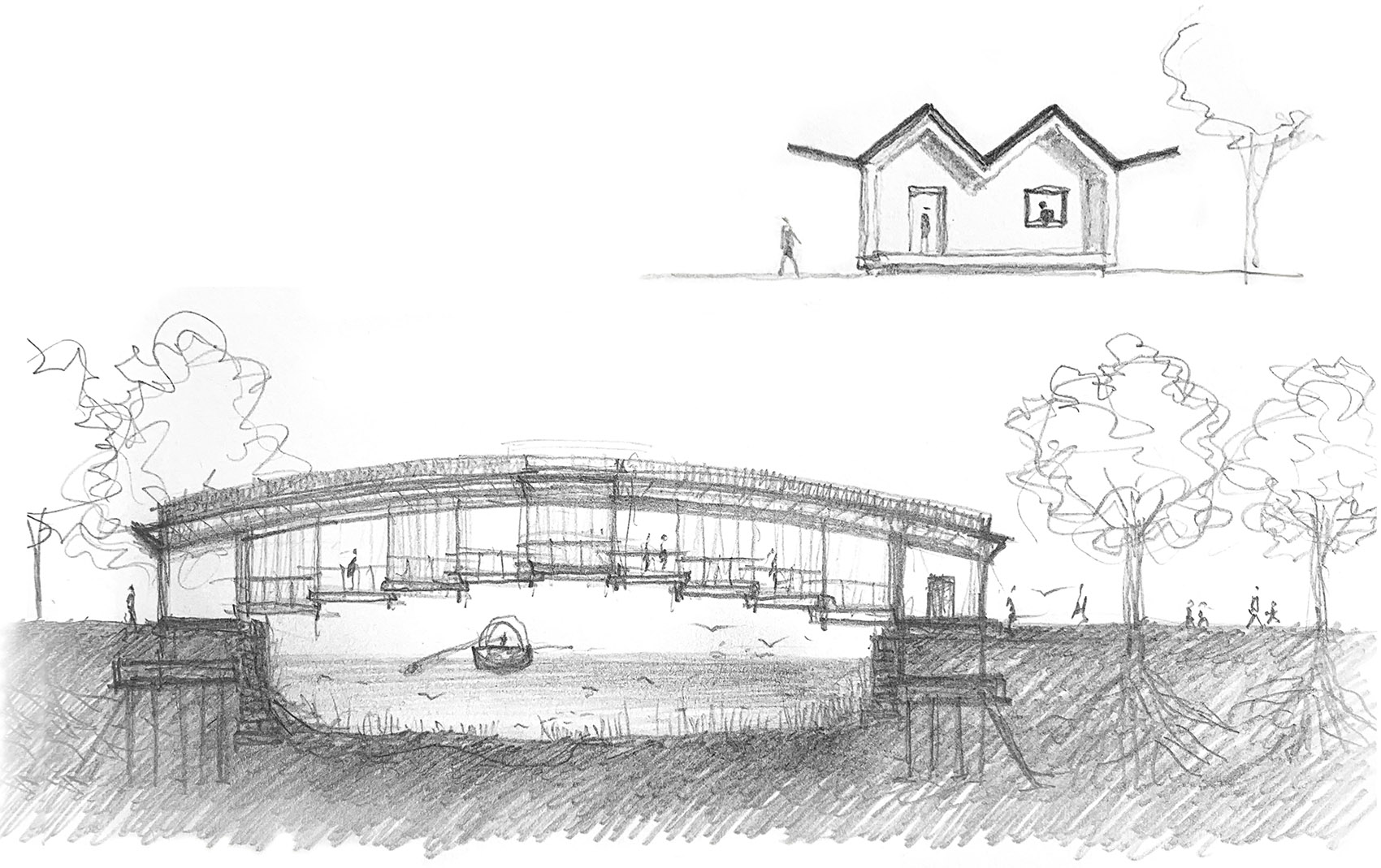

▽步行廊桥草图© 山水秀建筑事务所

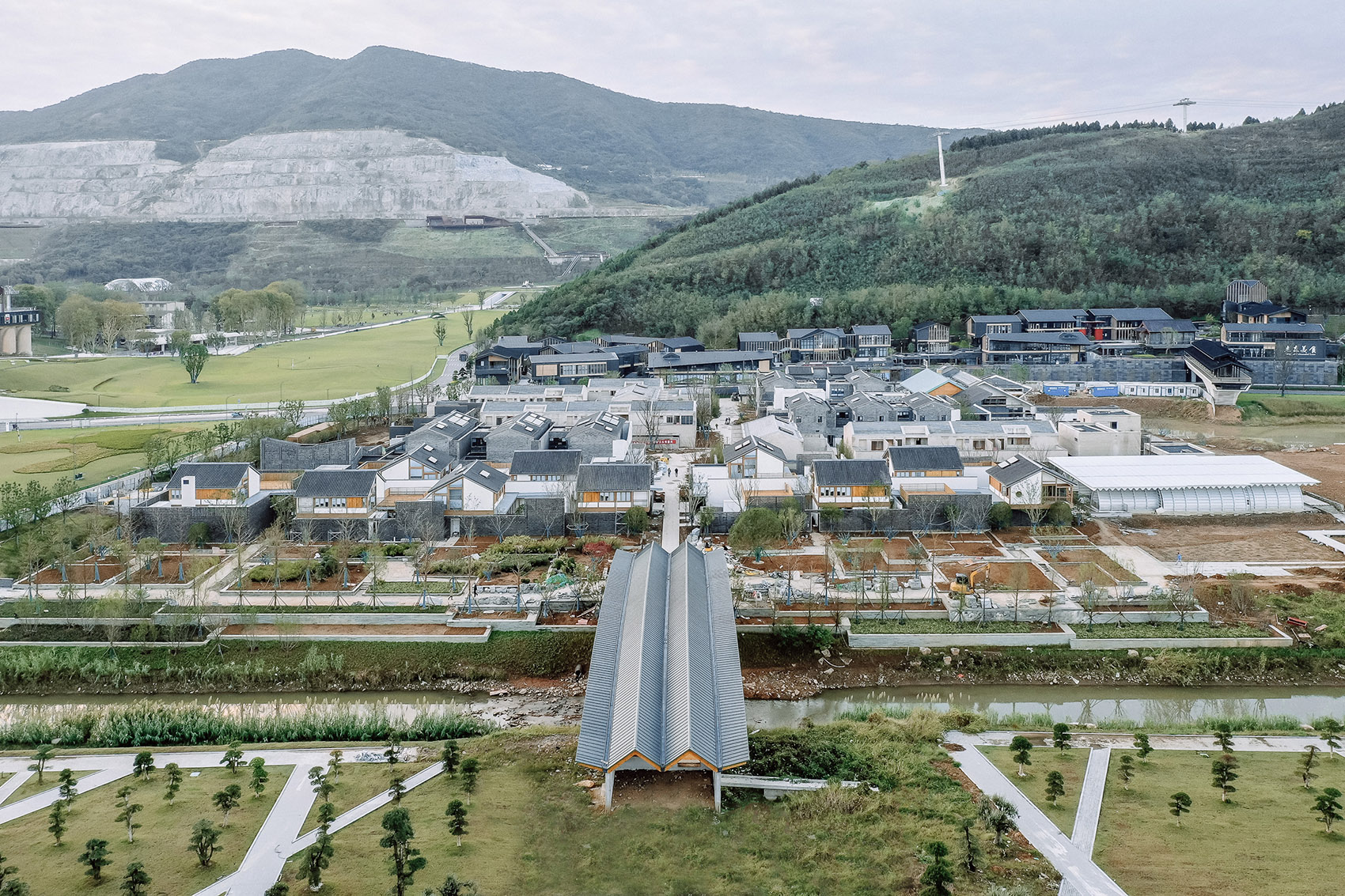

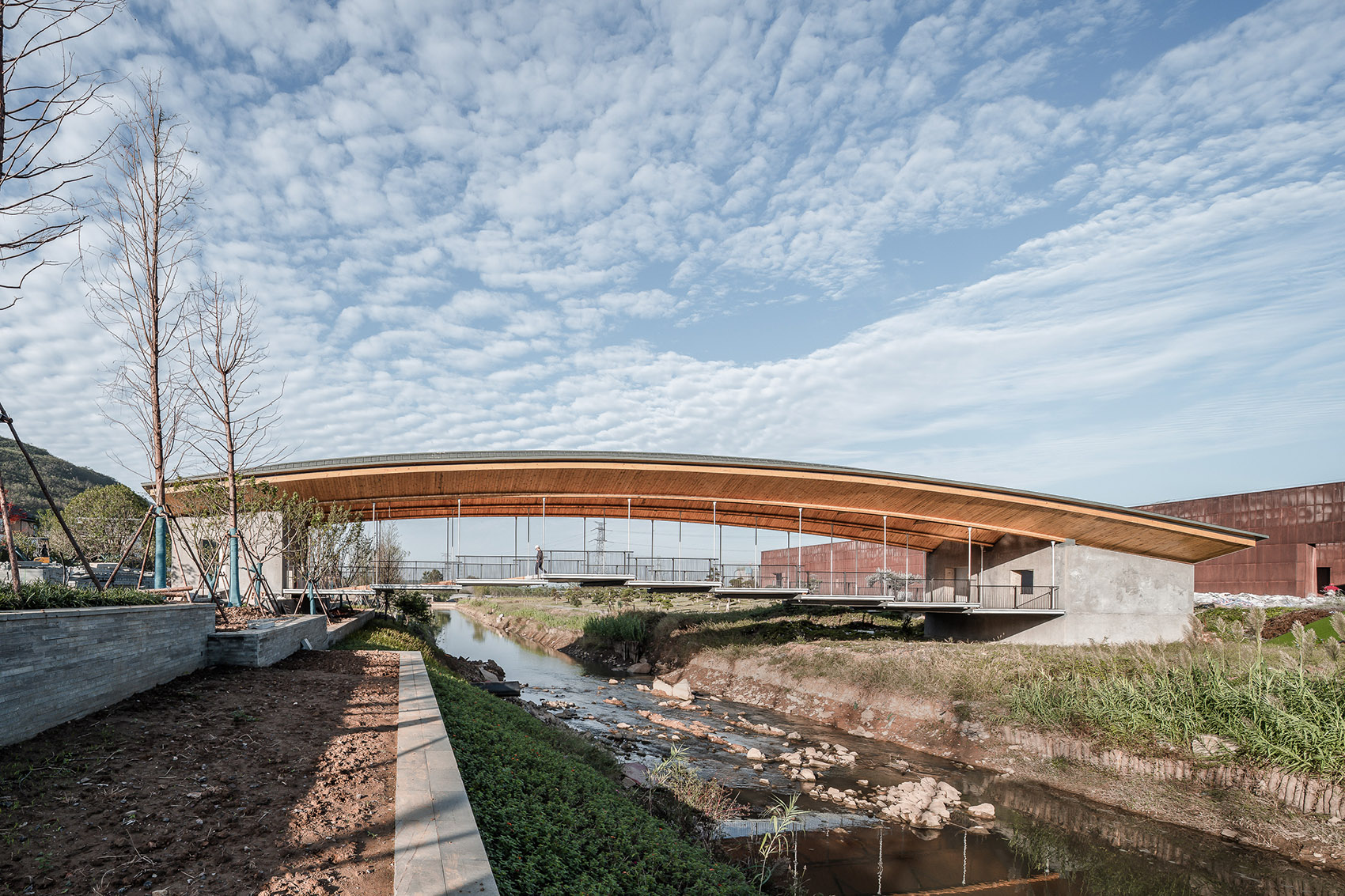

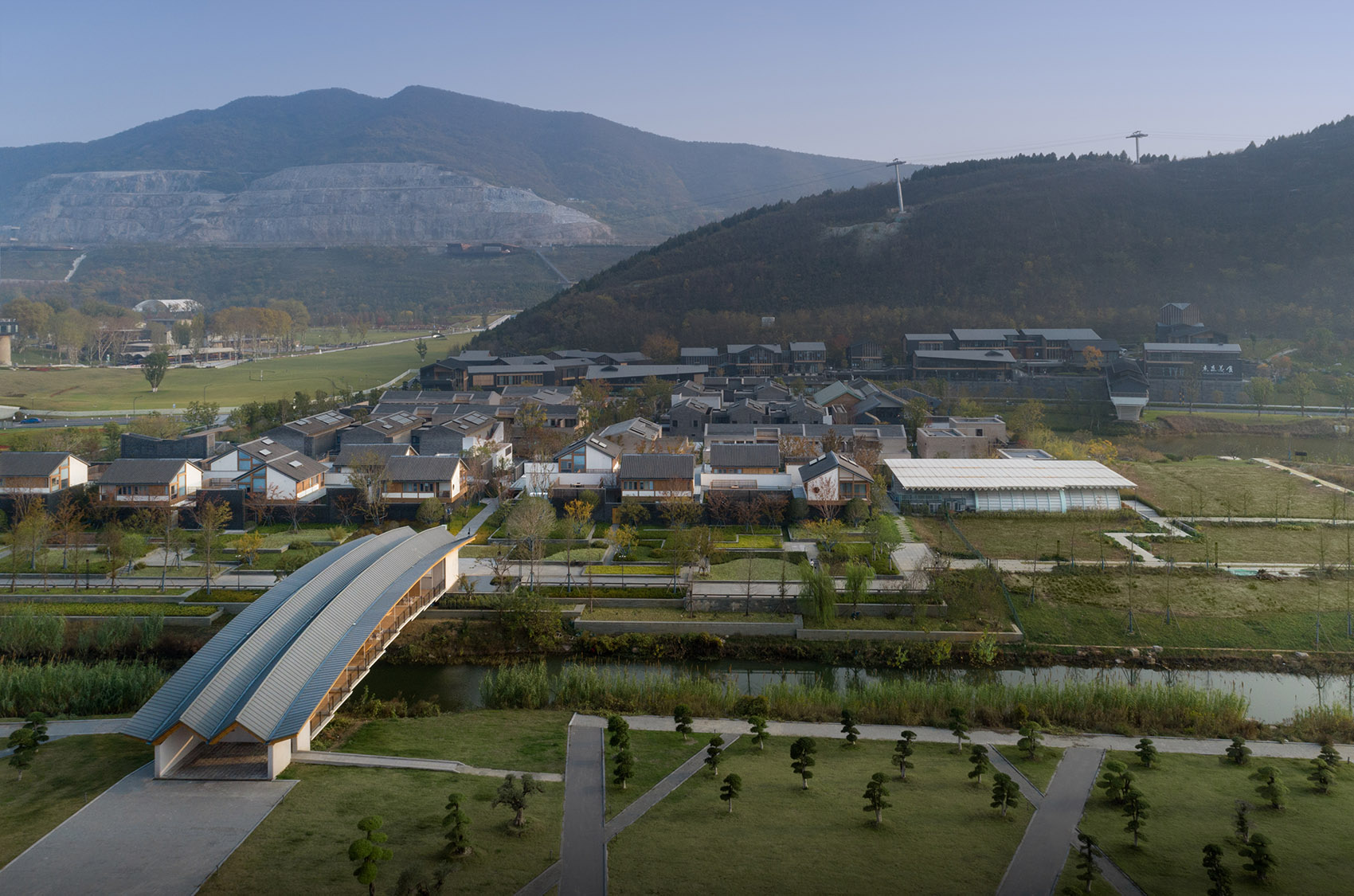

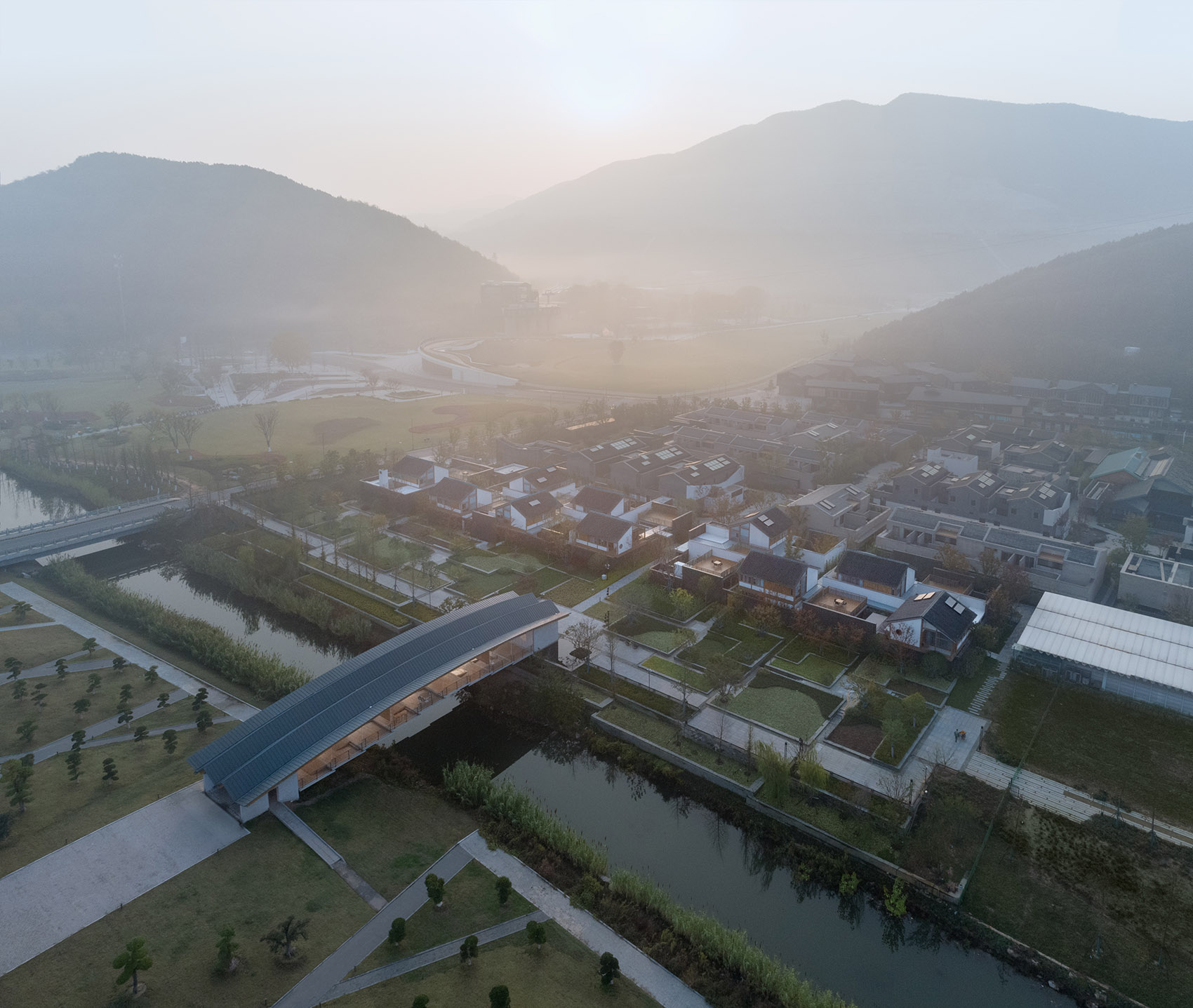

▽建成时的廊桥全景© 锐境建筑空间摄影

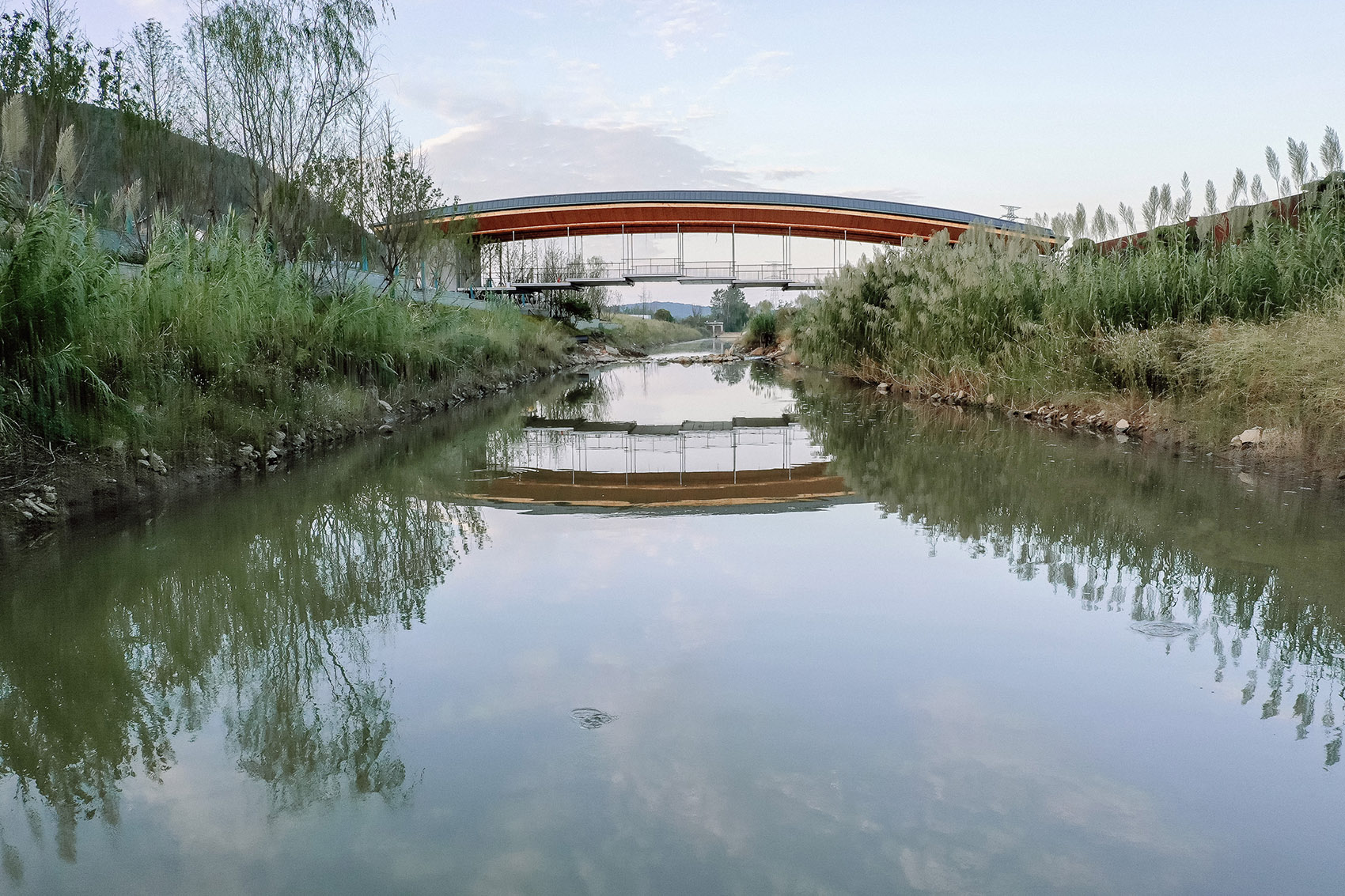

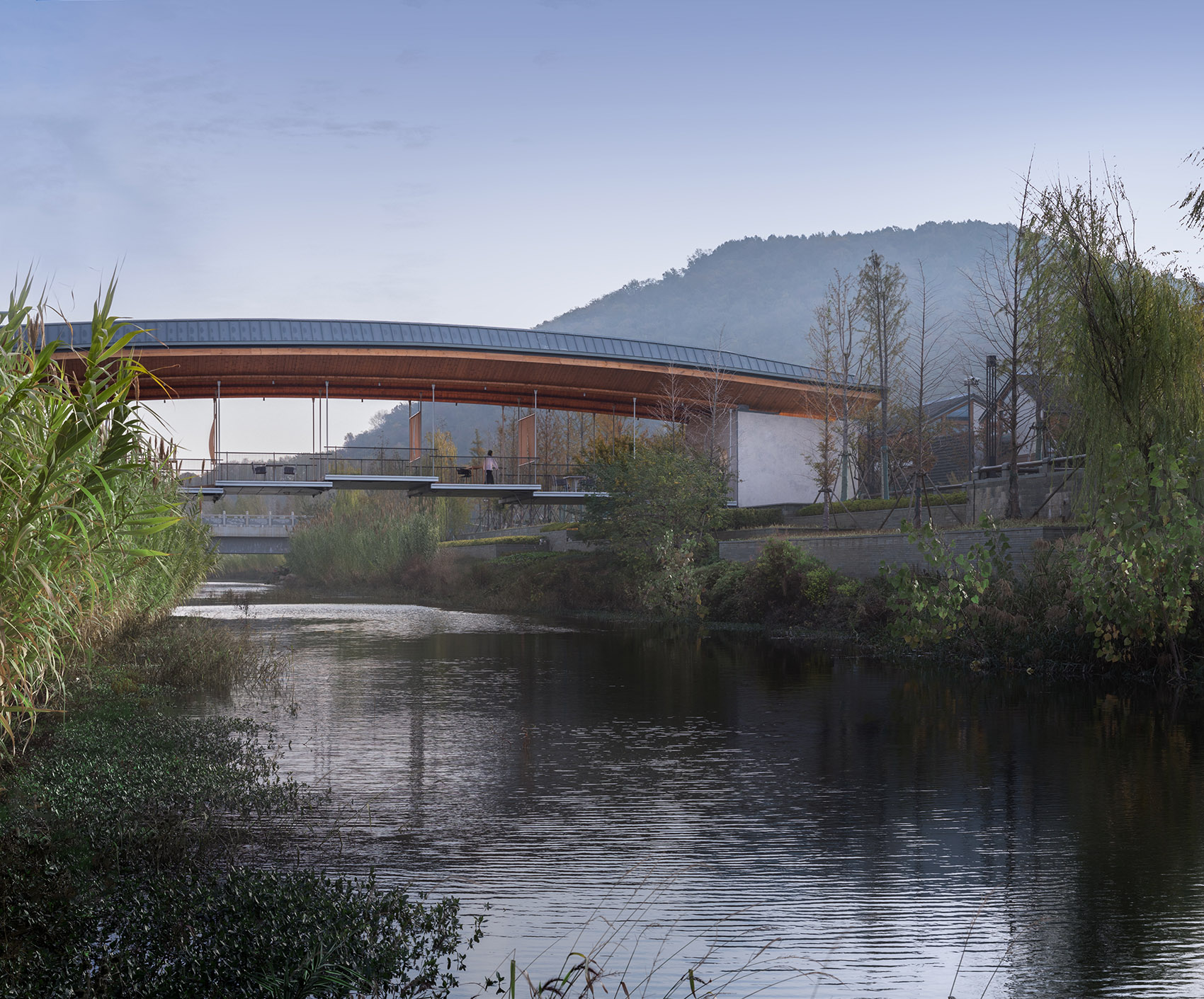

▽在水位不同的状况下© 锐境建筑空间摄影

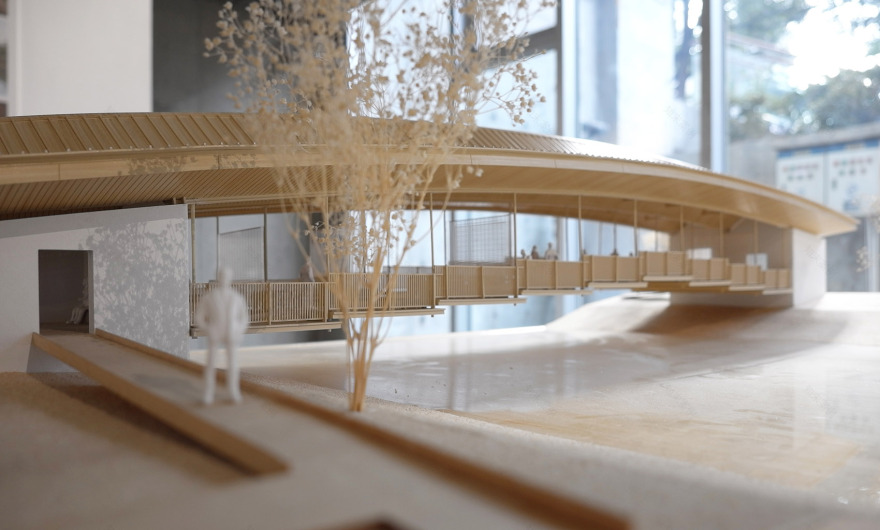

在山水秀之前的作品中，折板作为一种屋顶结构，既可以满足较大的空间跨度，也可以与江南传统民居获得空间尺度和形式上的关联。这一回，我们尝试赋予折板结构更多的能量，在覆盖空间的同时，作为桥梁的主体结构悬挂下部的步行桥面。▽模型© 高含之

▽模型细部© 祝晓峰

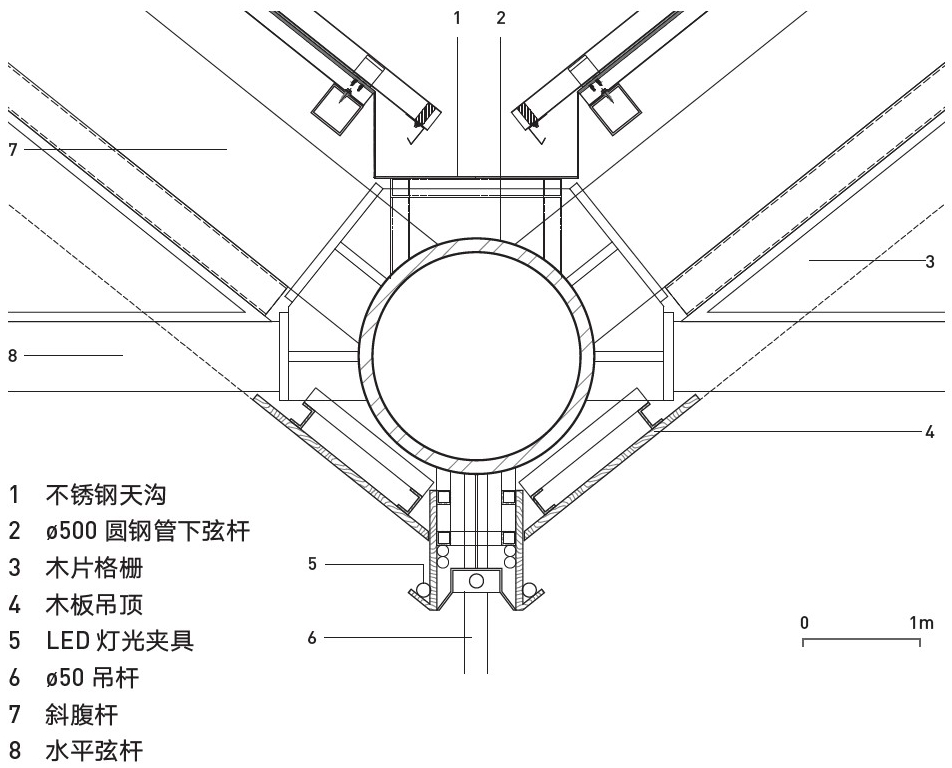

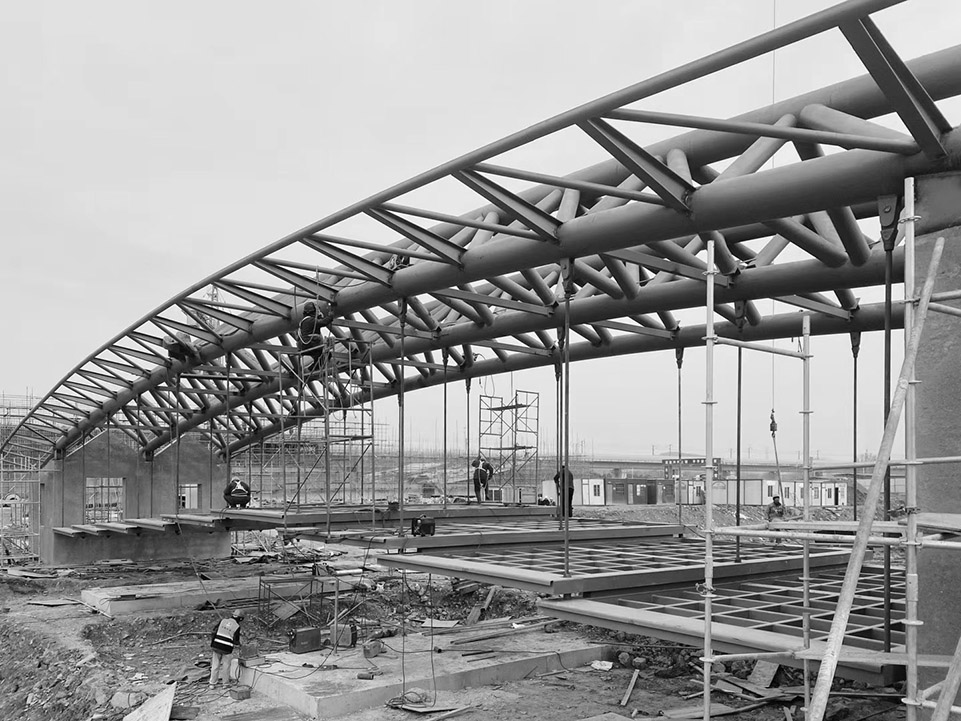

这次的折板为两折双坡，包含四片倾斜的钢桁架，由直径 500mm 的上下弦钢管、斜腹杆和底部的水平撑杆合成两个三角形断面的空间桁架，中部缓缓起拱构成组合式桁架折板拱，两侧再由桁架板出挑成檐口，为折板提供翻边强度，也为下部空间遮阳避雨。整个折板拱由上表面的钛锌板和下表面的木条板包覆。两个寻常坡顶构成的形态在剖面上十分小巧，与村舍建筑的屋顶取得了风貌协调，但隐藏在其中的折板拱则十分强大，以 1.6 米的矢高完成了 37.8 米的跨度，并有足够力量悬挂下方的桥面。▽轴测图© 山水秀建筑事务所

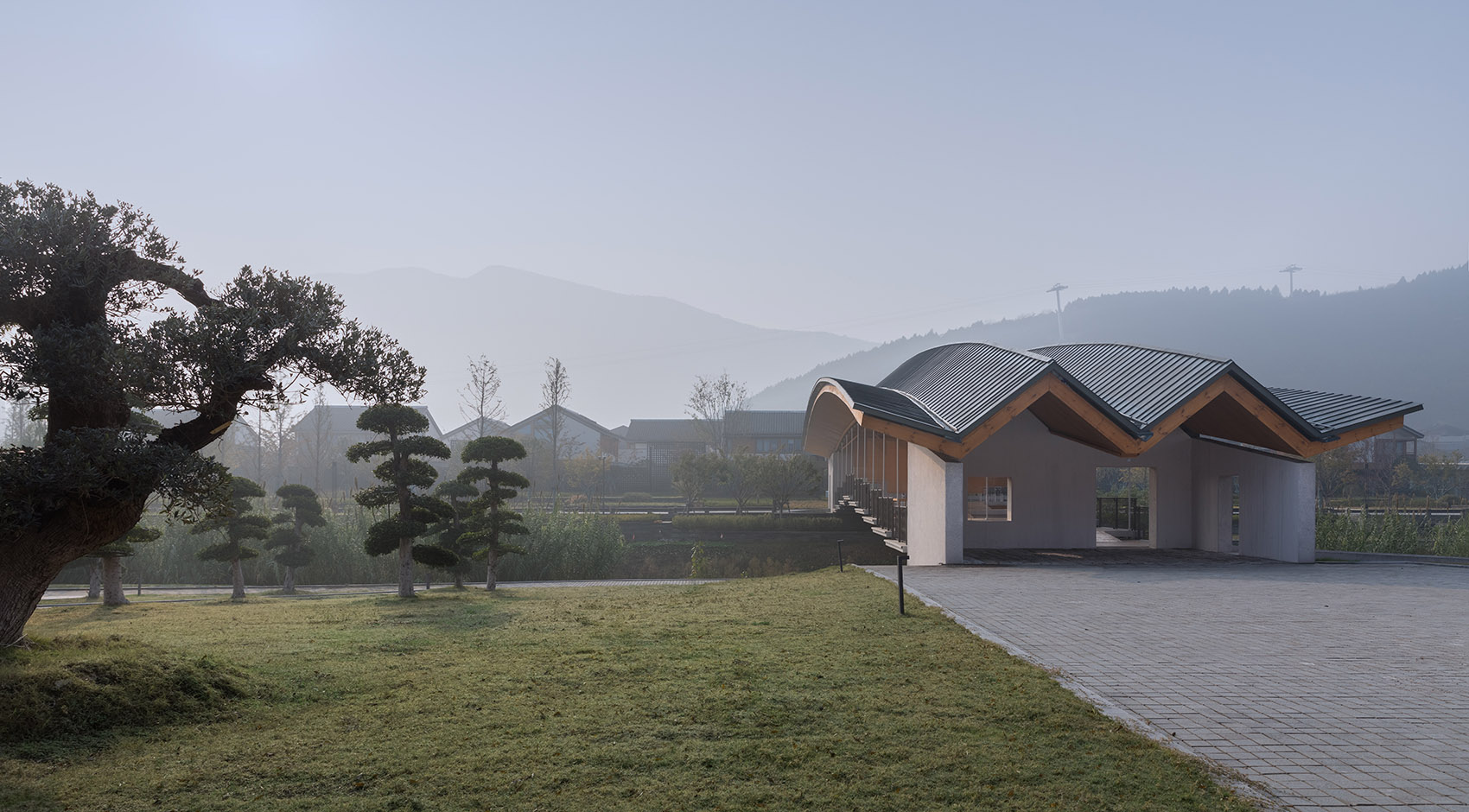

▽桥头© 梁山

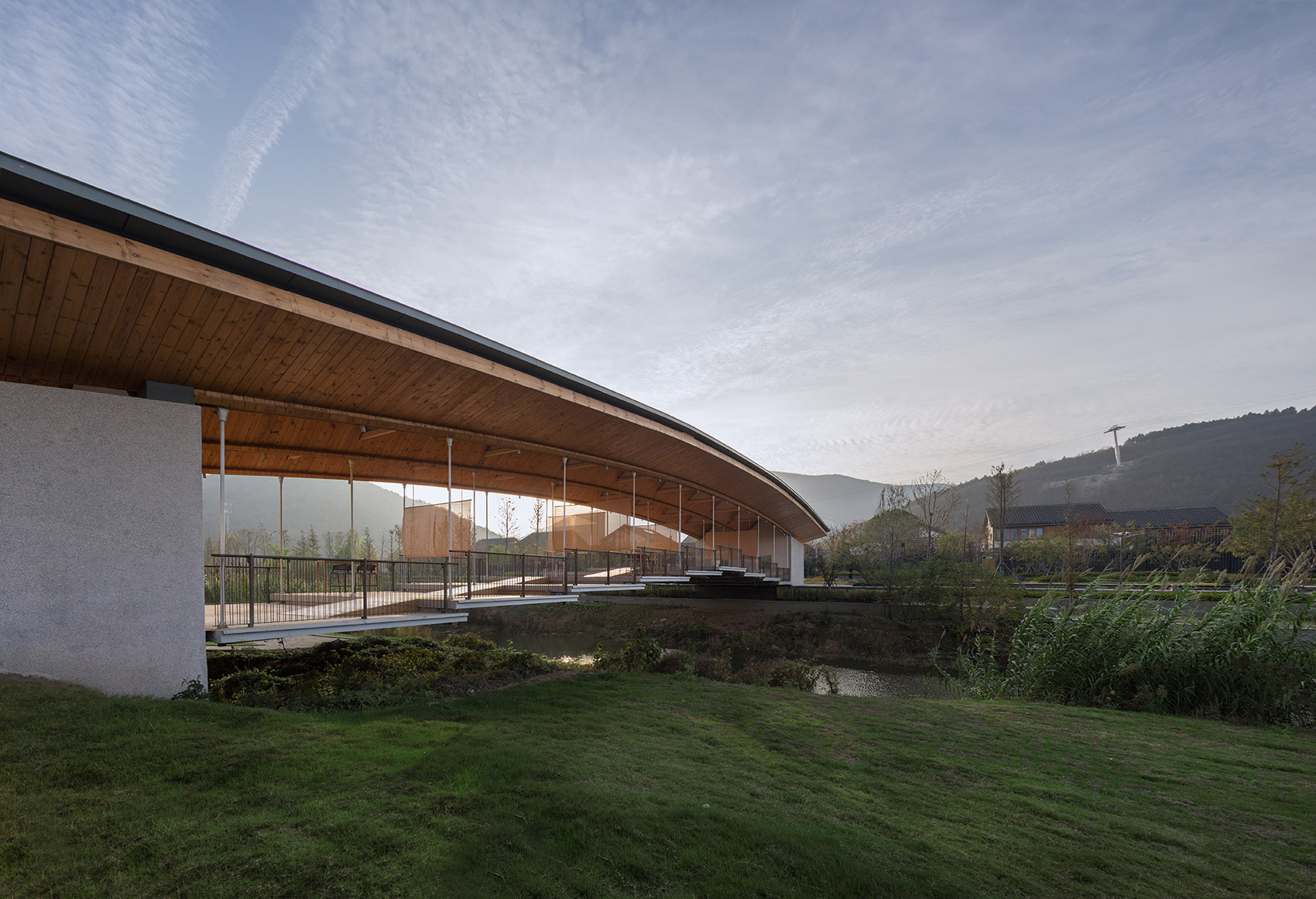

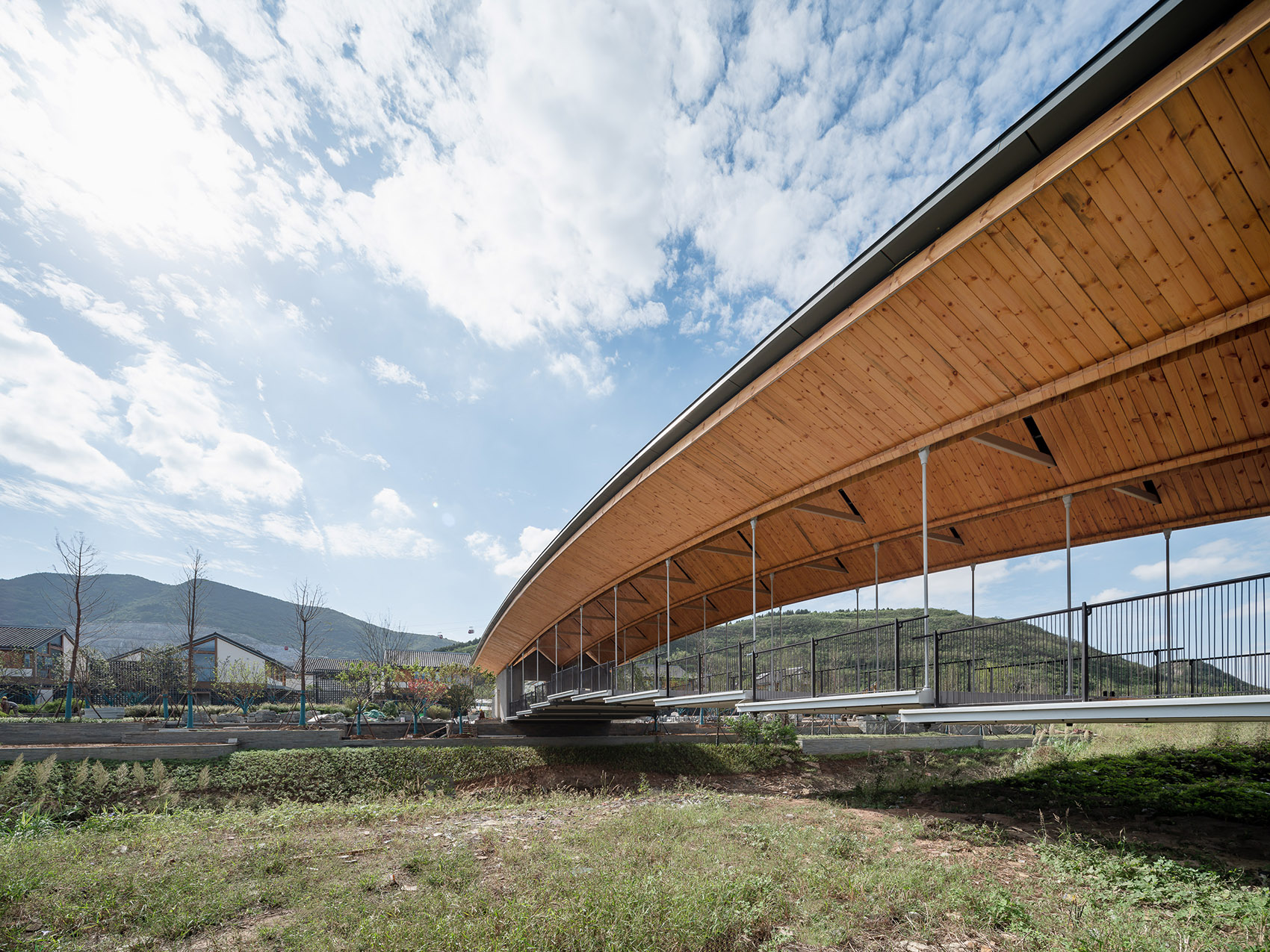

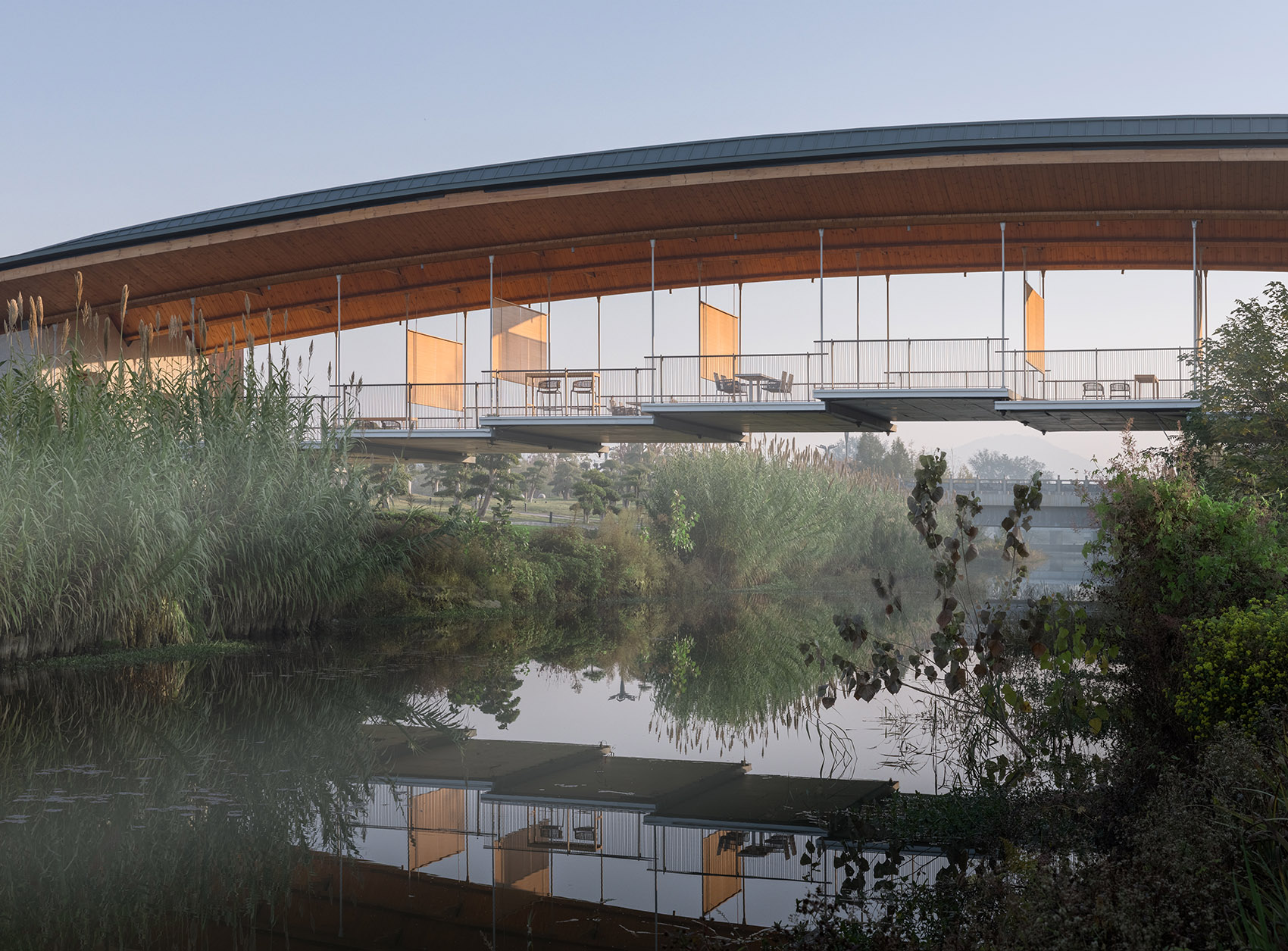

▽桥体外观© 梁山

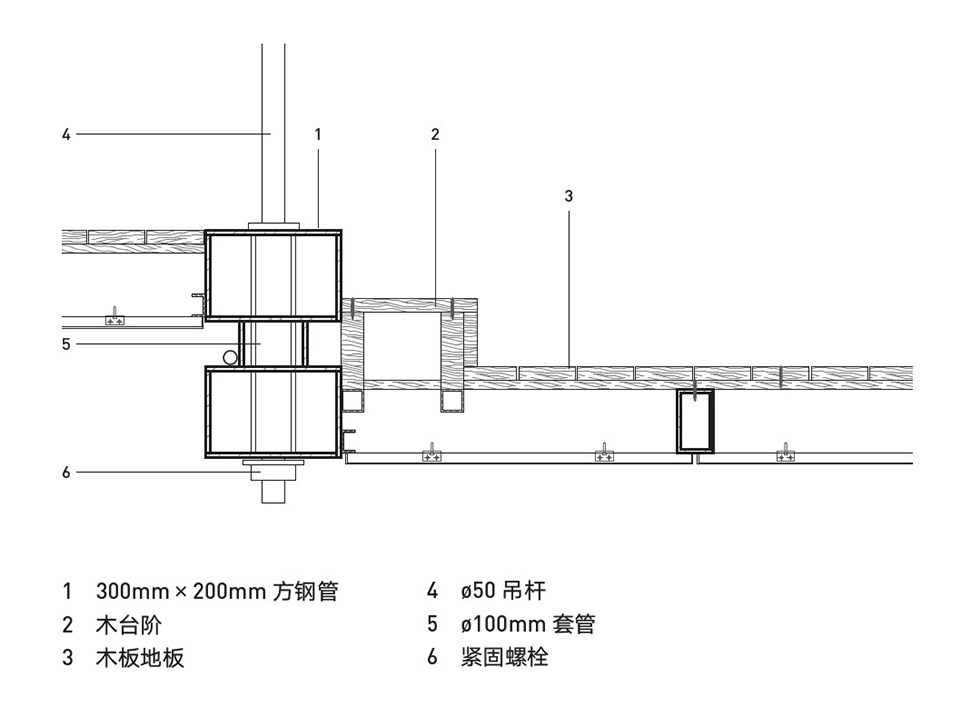

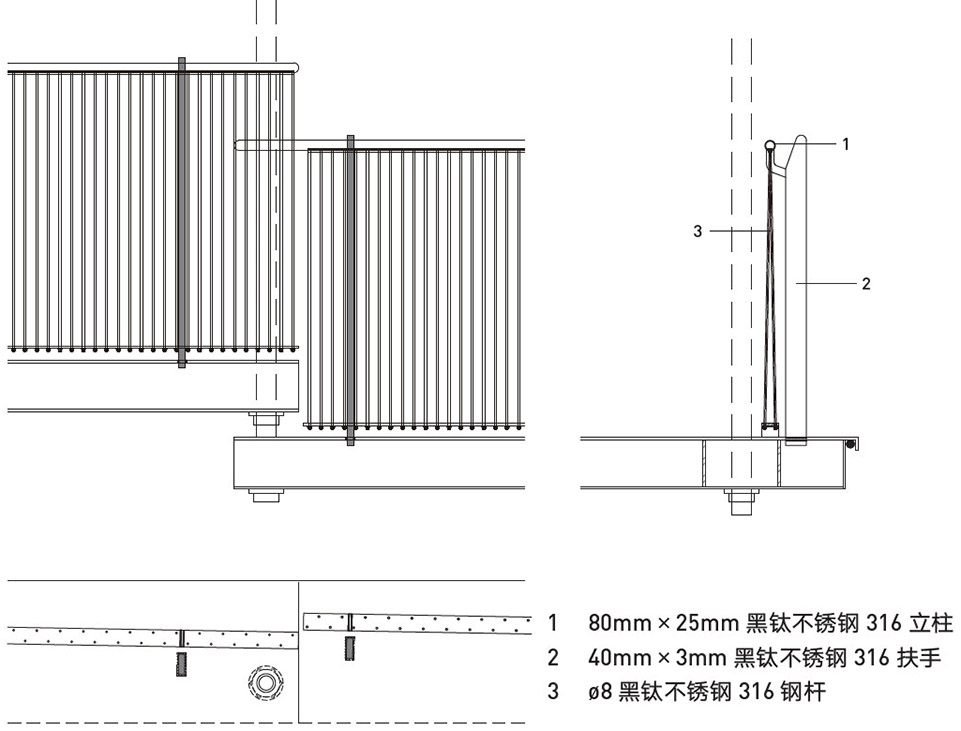

桥面空间的构思仍然来自小尺度的村舍，我们将 8 米宽、36 米长的桥面分成九块 8m X 4.2m 的平台，像九个连接在一起的小亭。九块平台三升五降，用非对称的方式衔接南高北低的驳岸标高。平台两两之间只有 300mm 的高差，在叠合部用直径 50mm 的吊杆悬挂在桁架折板拱的底部。叠合解决了平台的稳定性，并使每个平台都拥有 6 个挂点，挂点间距只有 4 米，平台也因此获得了 190mm 薄的结构厚度，最大限度减少了桥面和水面的距离。

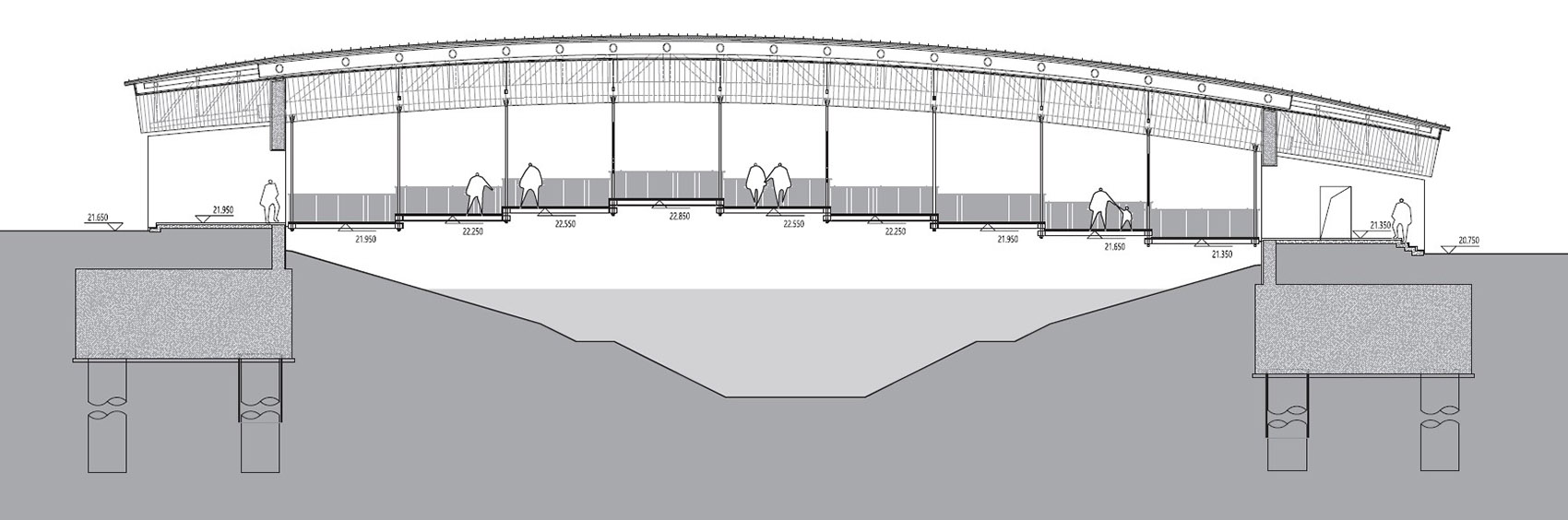

▽桥体剖面透视© 山水秀建筑事务所

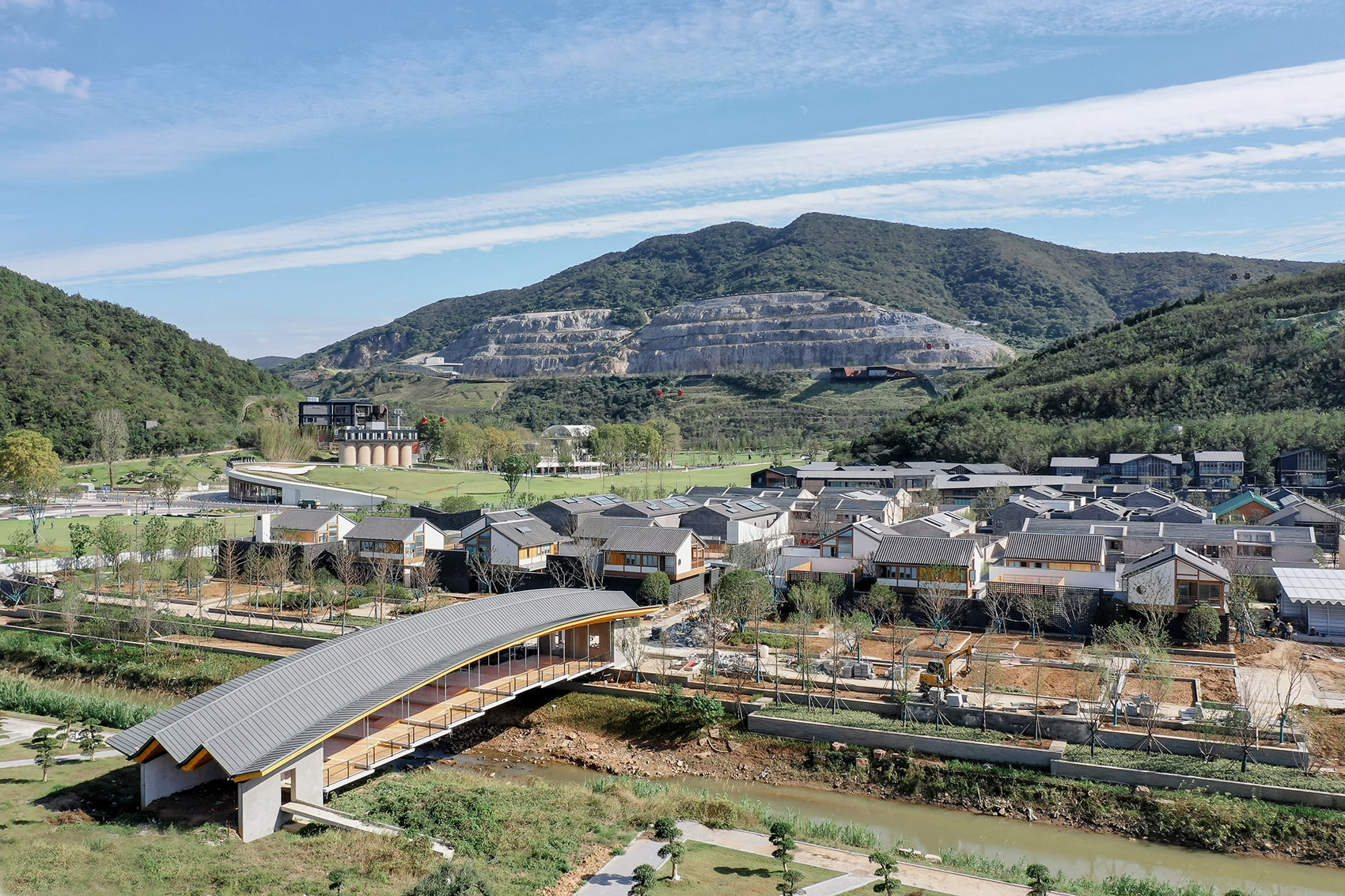

▽桥的形态与村舍建筑的屋顶取得了风貌协调© 梁山

▽桥面分成九块平台© 梁山

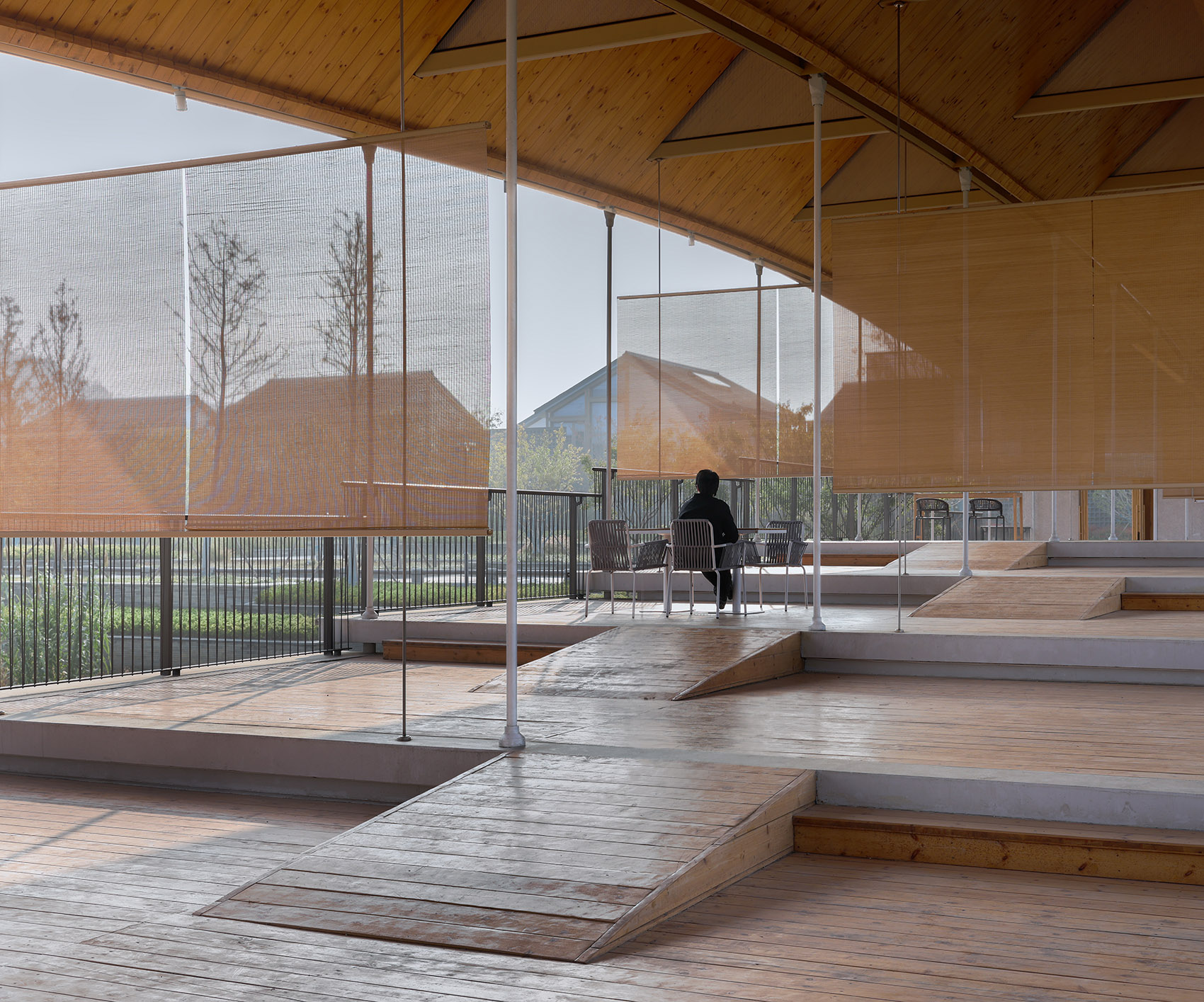

▽九块平台三升五降© 梁山

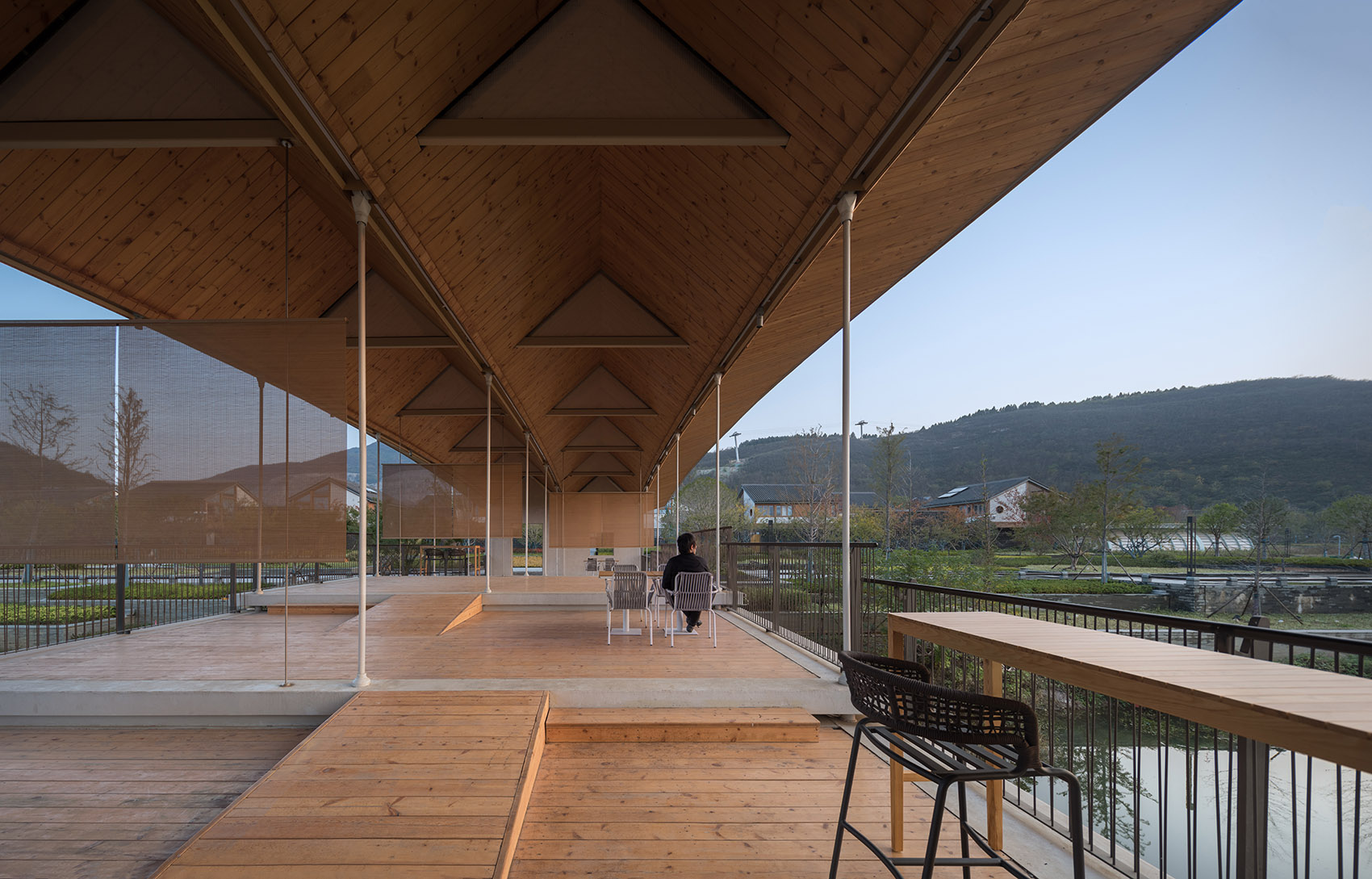

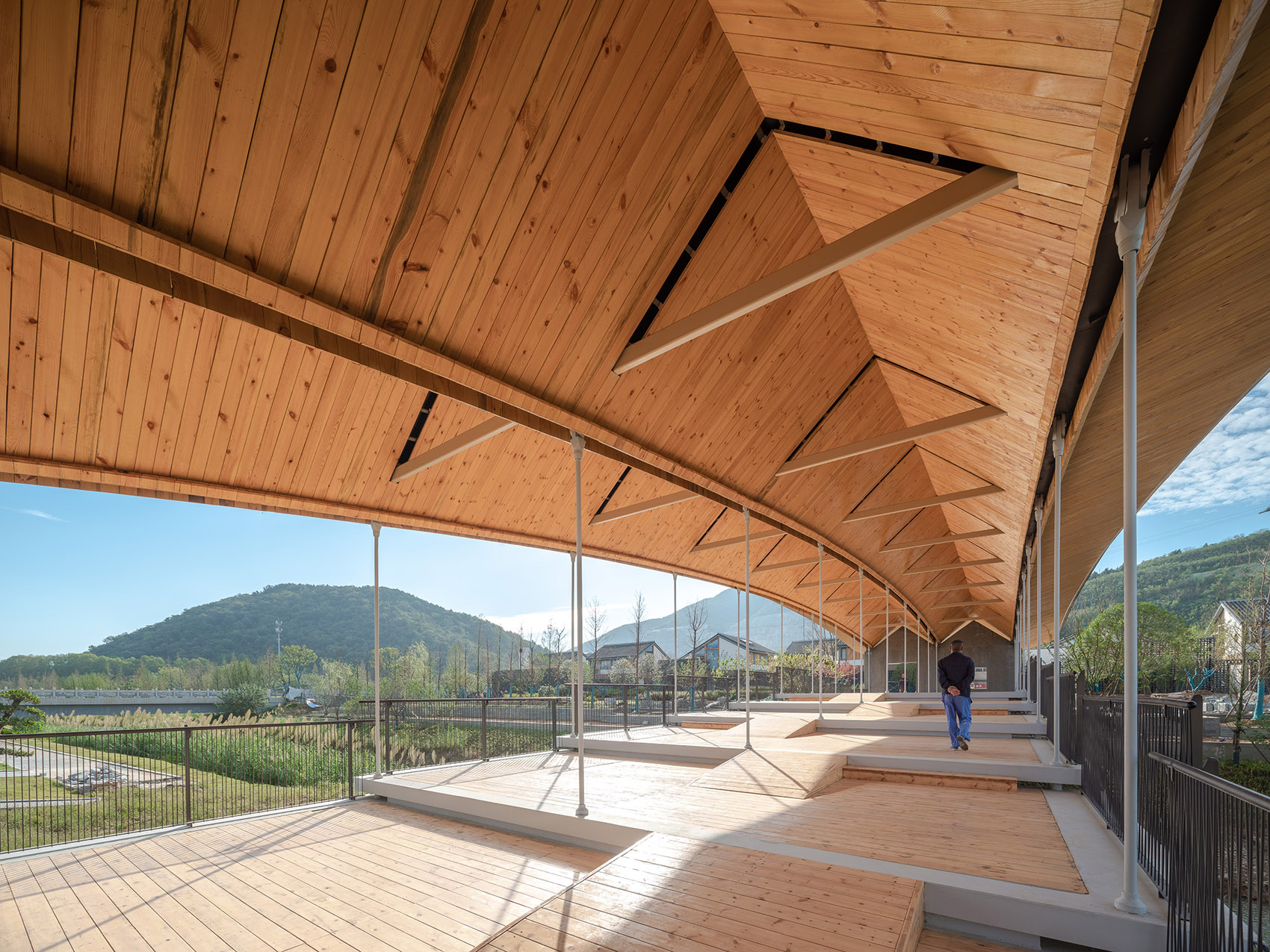

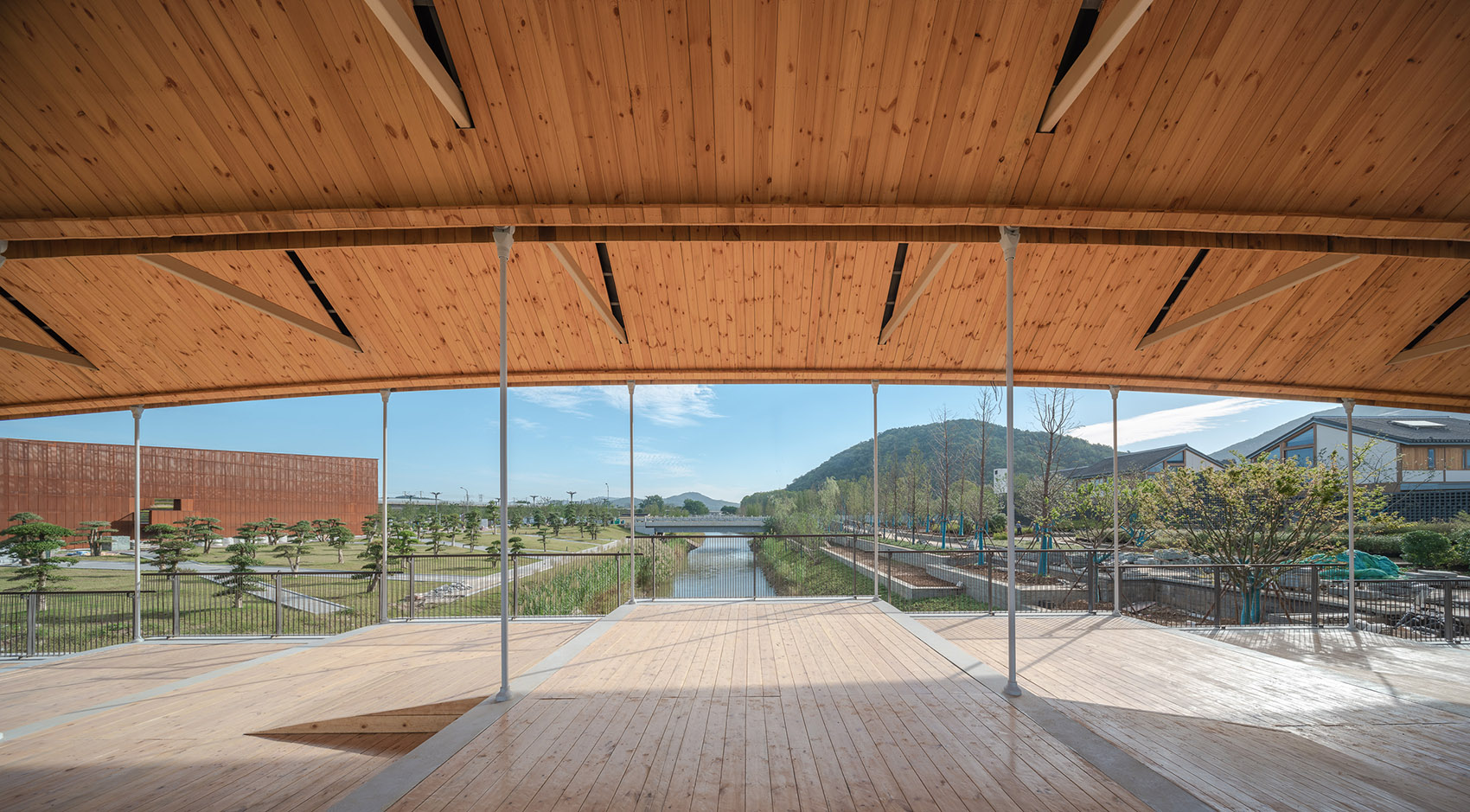

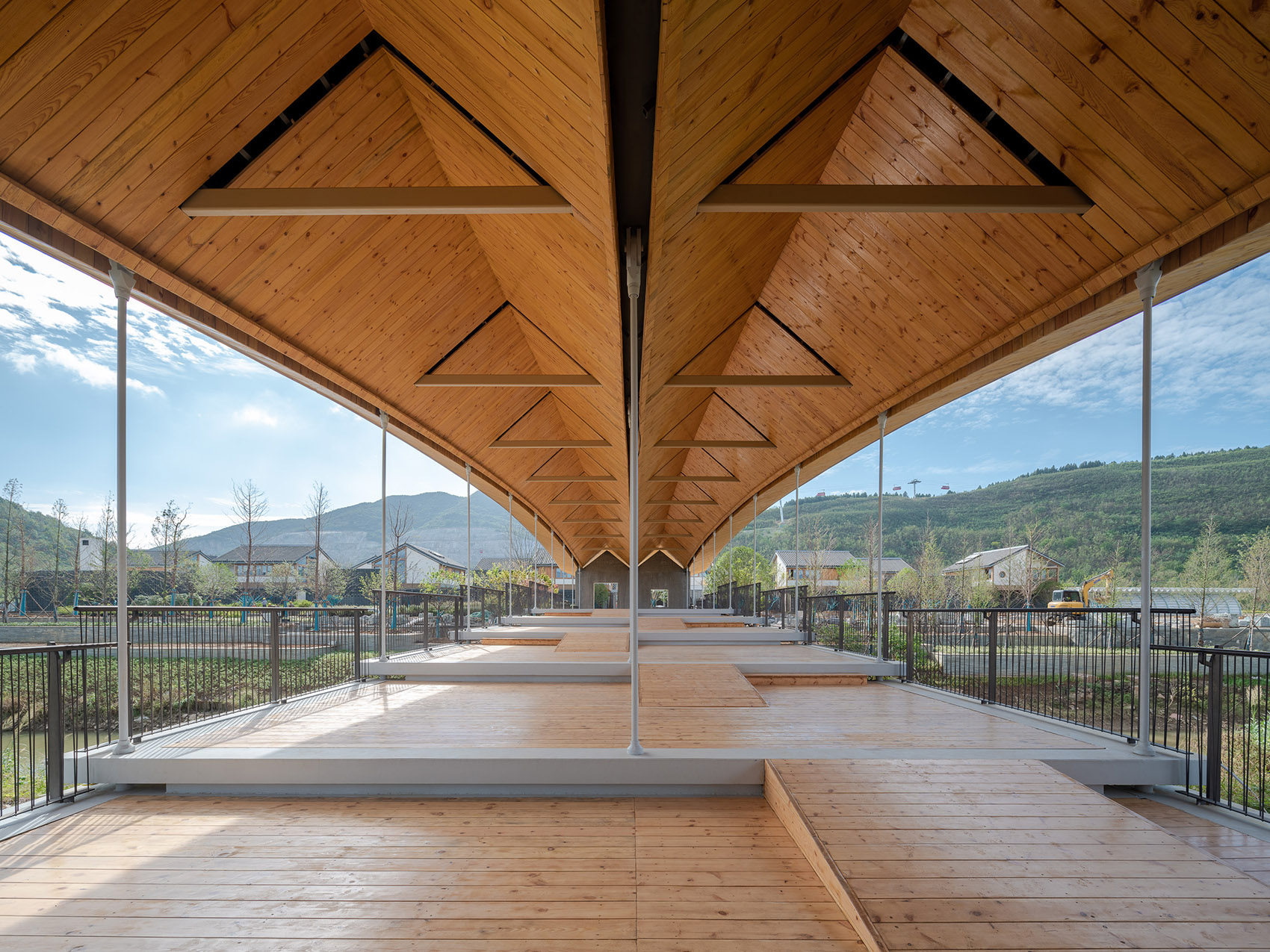

▽建成后的桥面空间© 锐境建筑空间摄影

▽叠合解决了平台的稳定性© 梁山

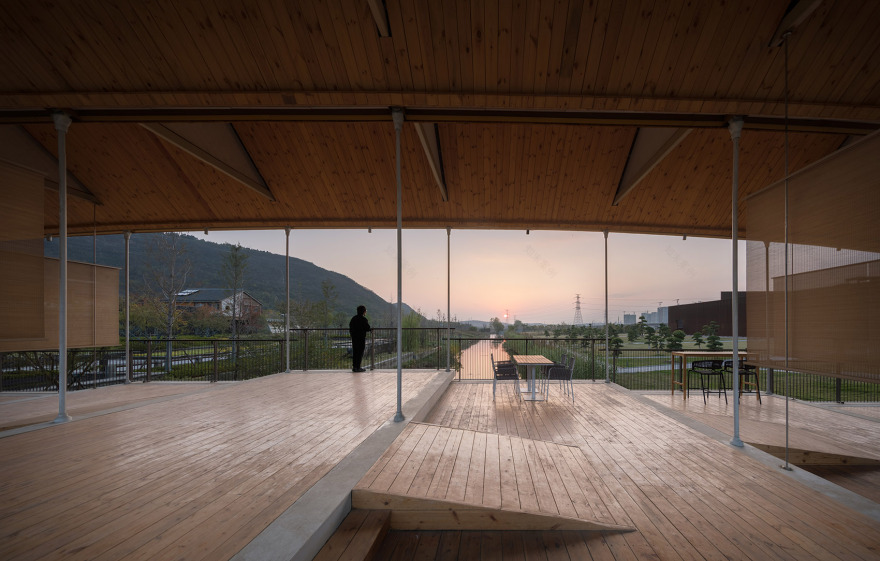

▽桥上视角© 梁山

▽桥体近景© 梁山

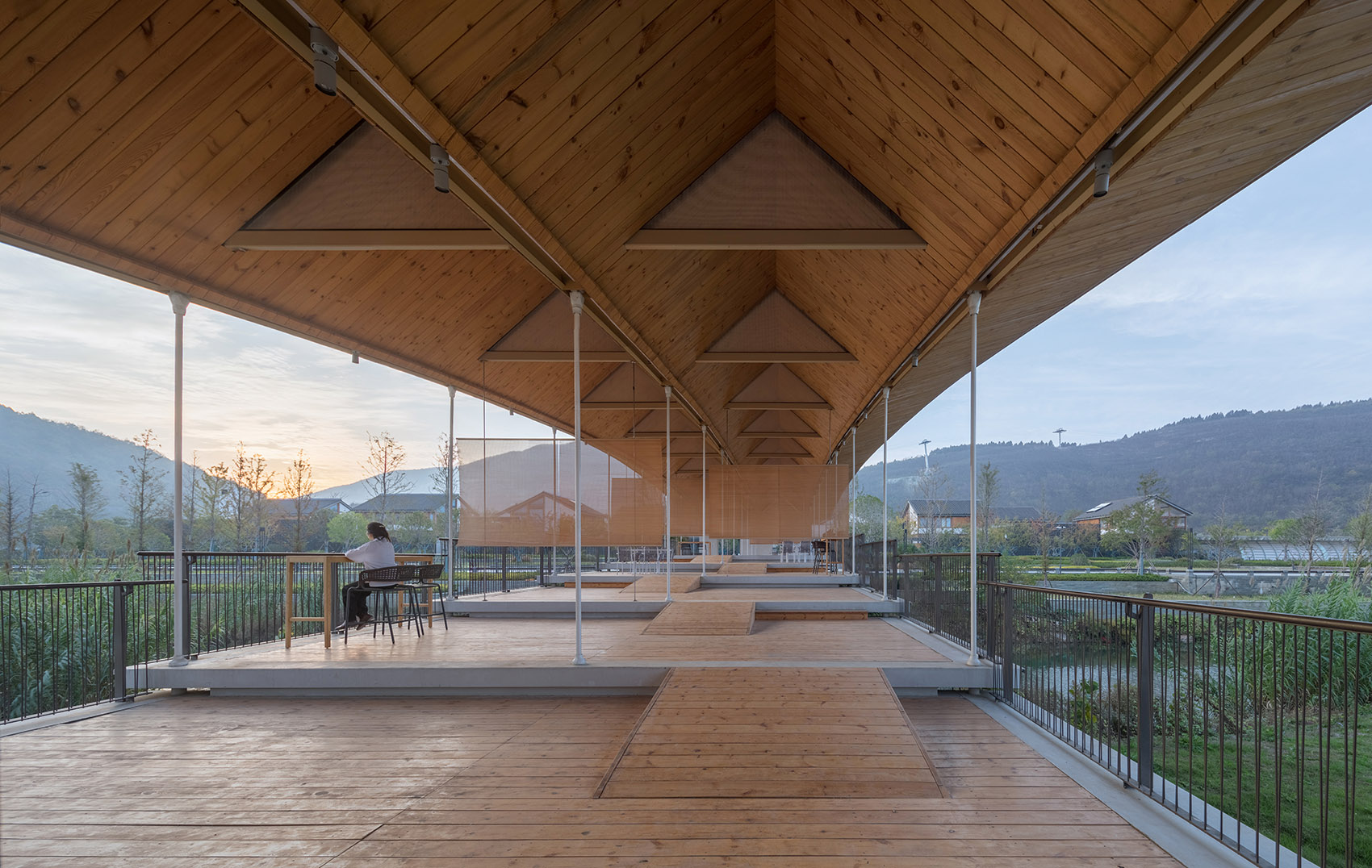

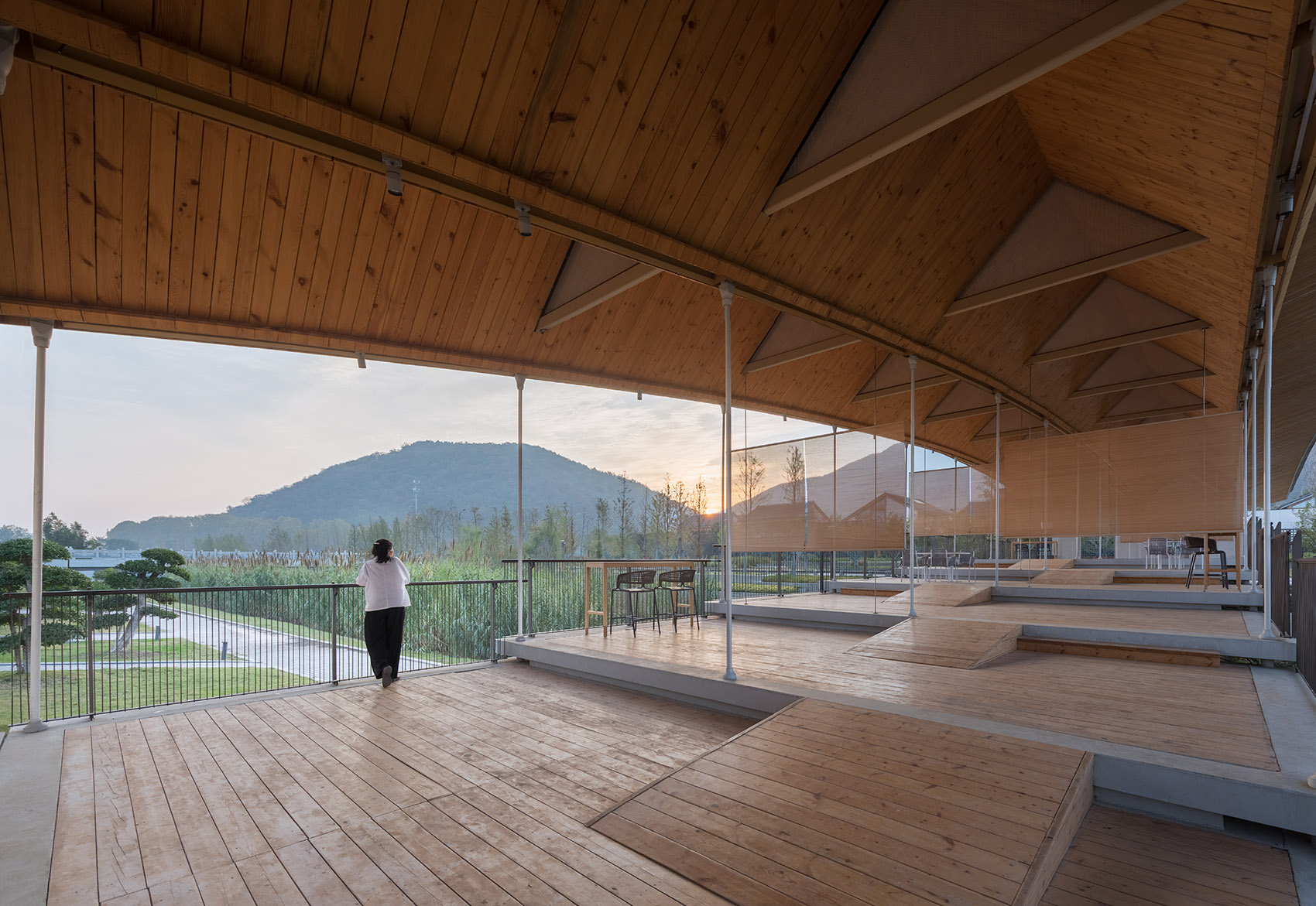

▽休憩和观景空间© 梁山

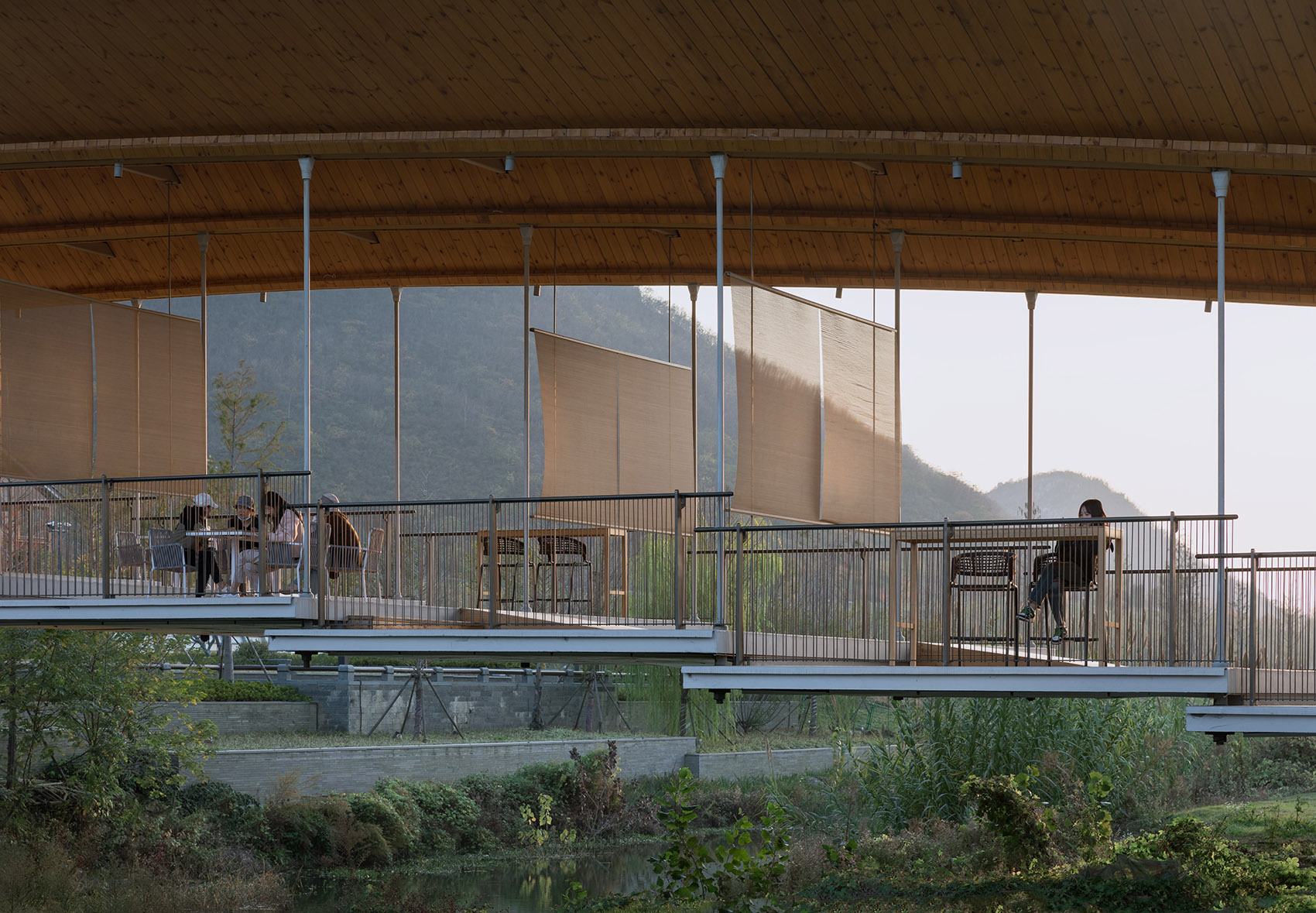

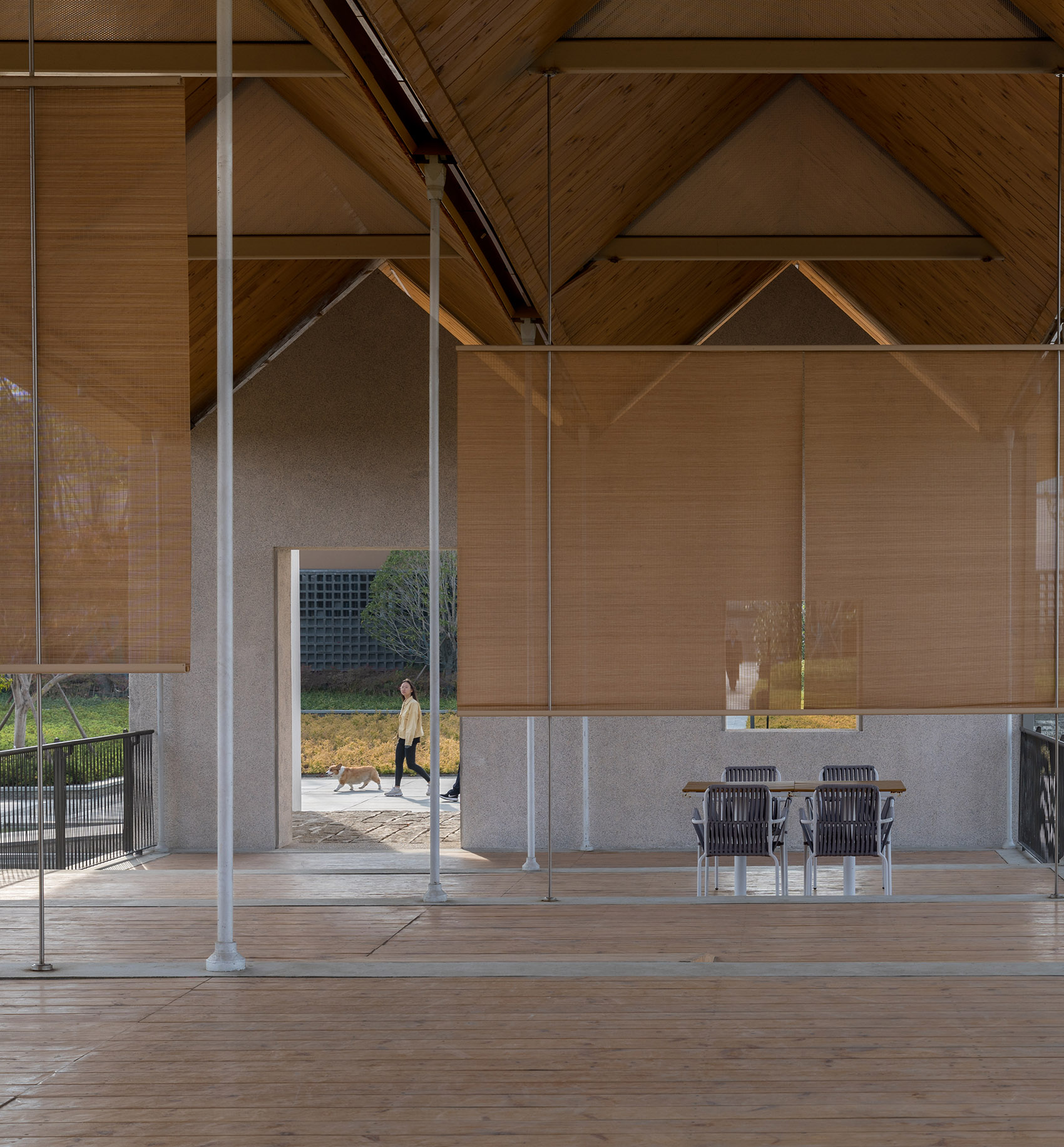

▽吊杆之间悬挂竹帘© 梁山

▽桥头窗洞© 梁山

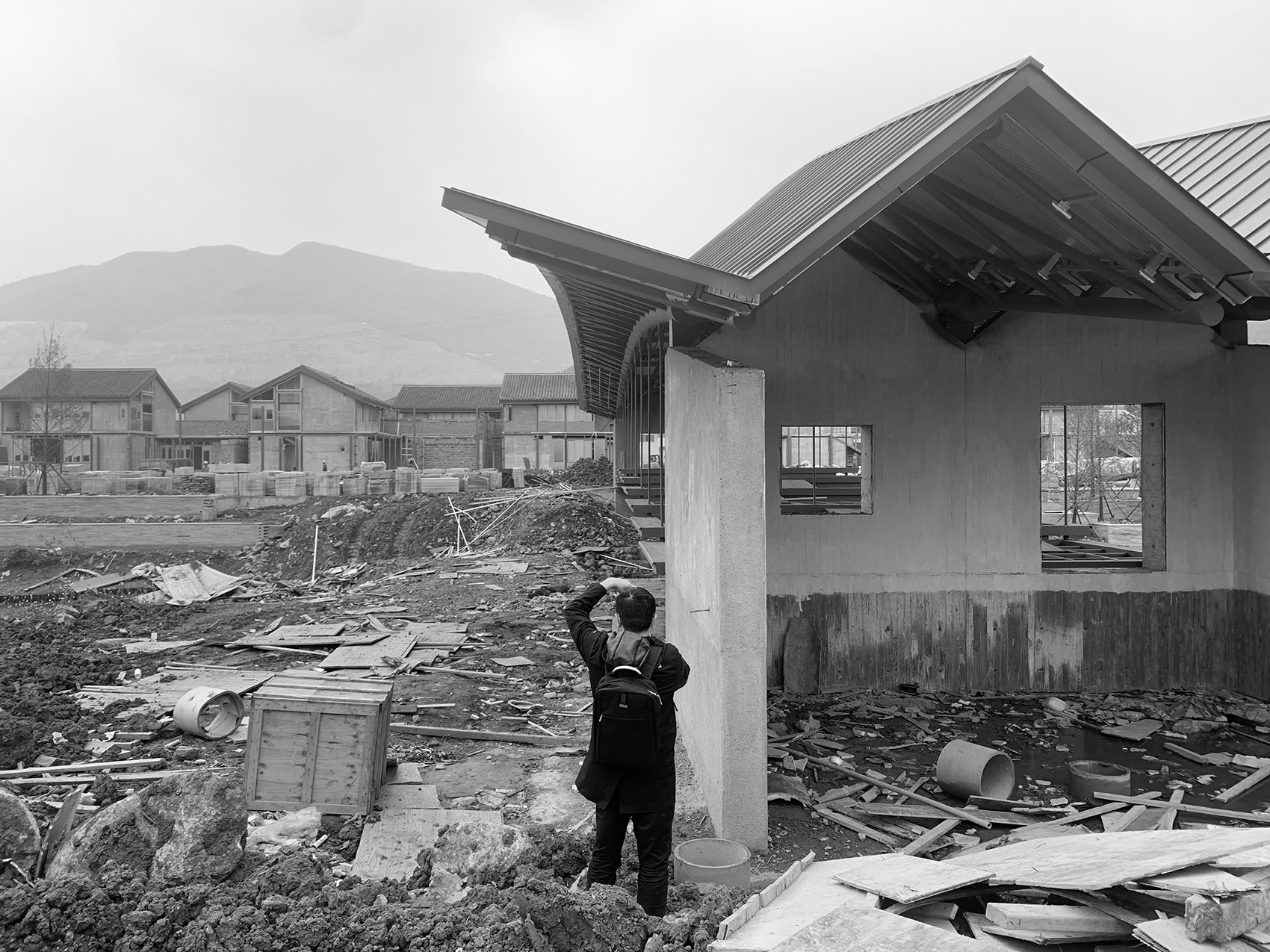

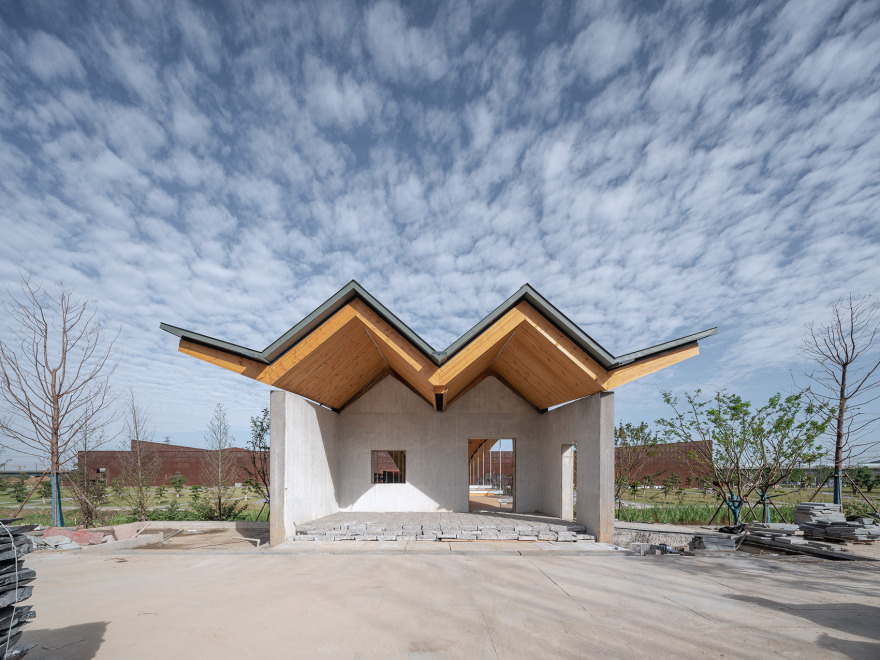

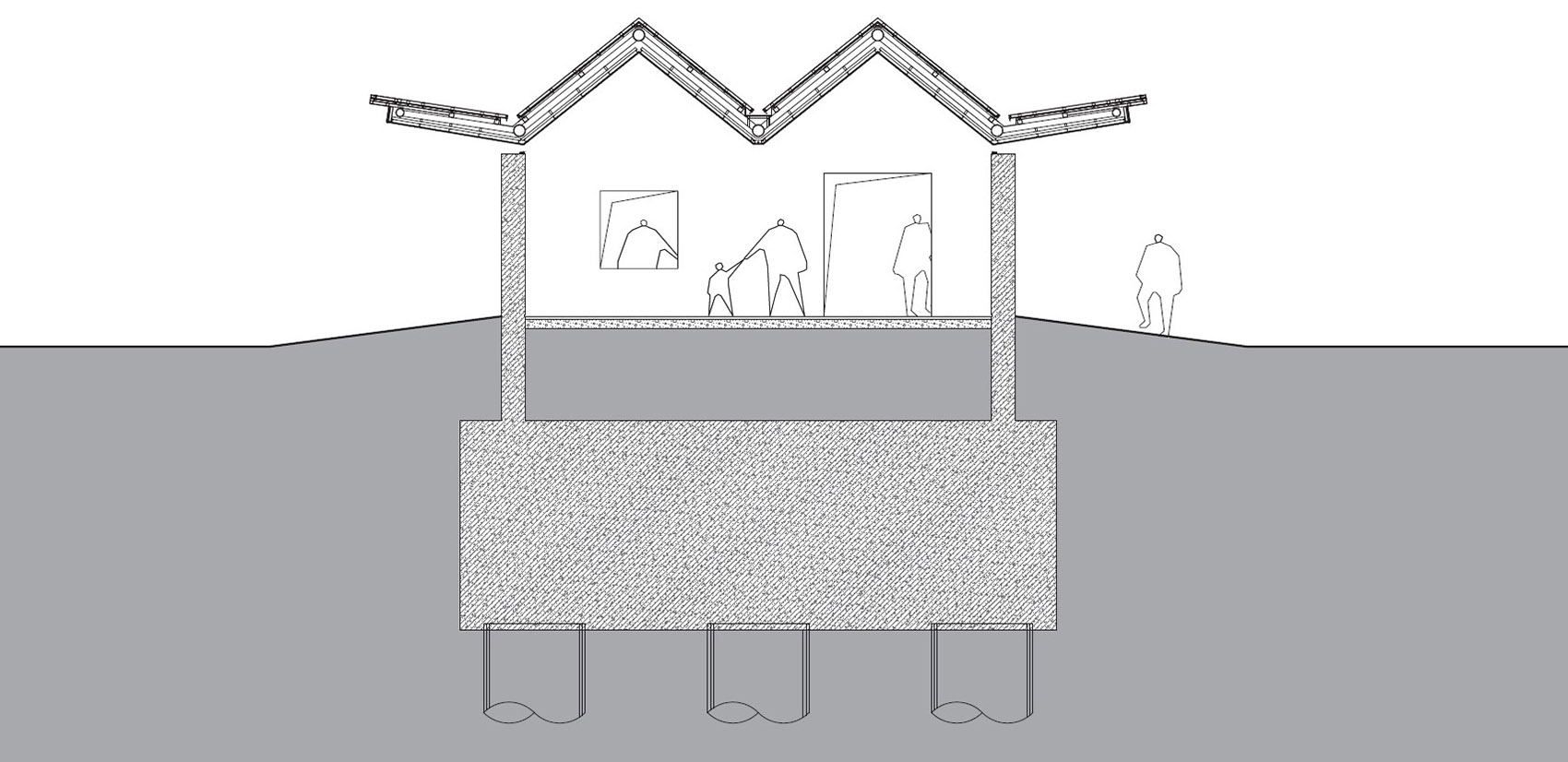

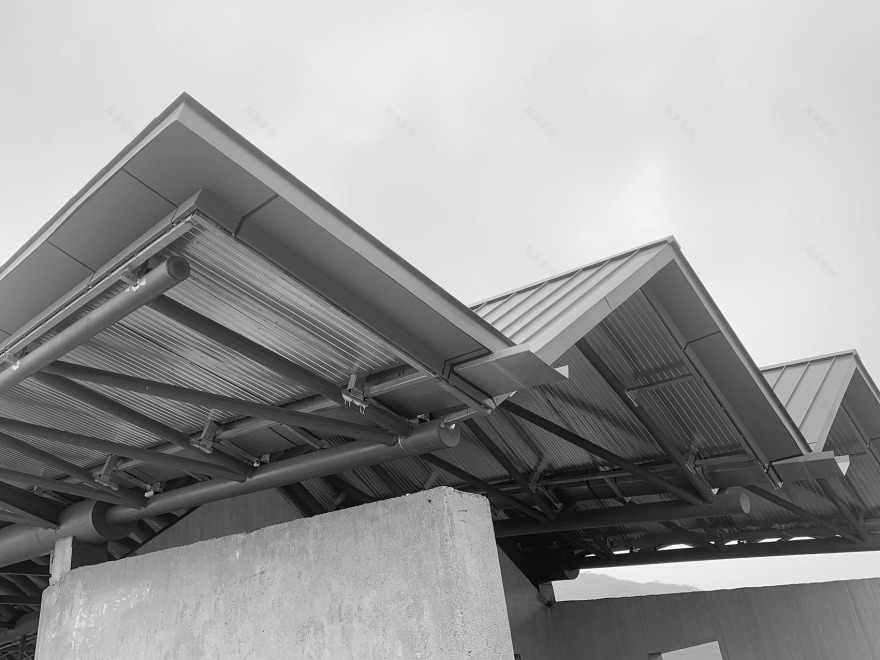

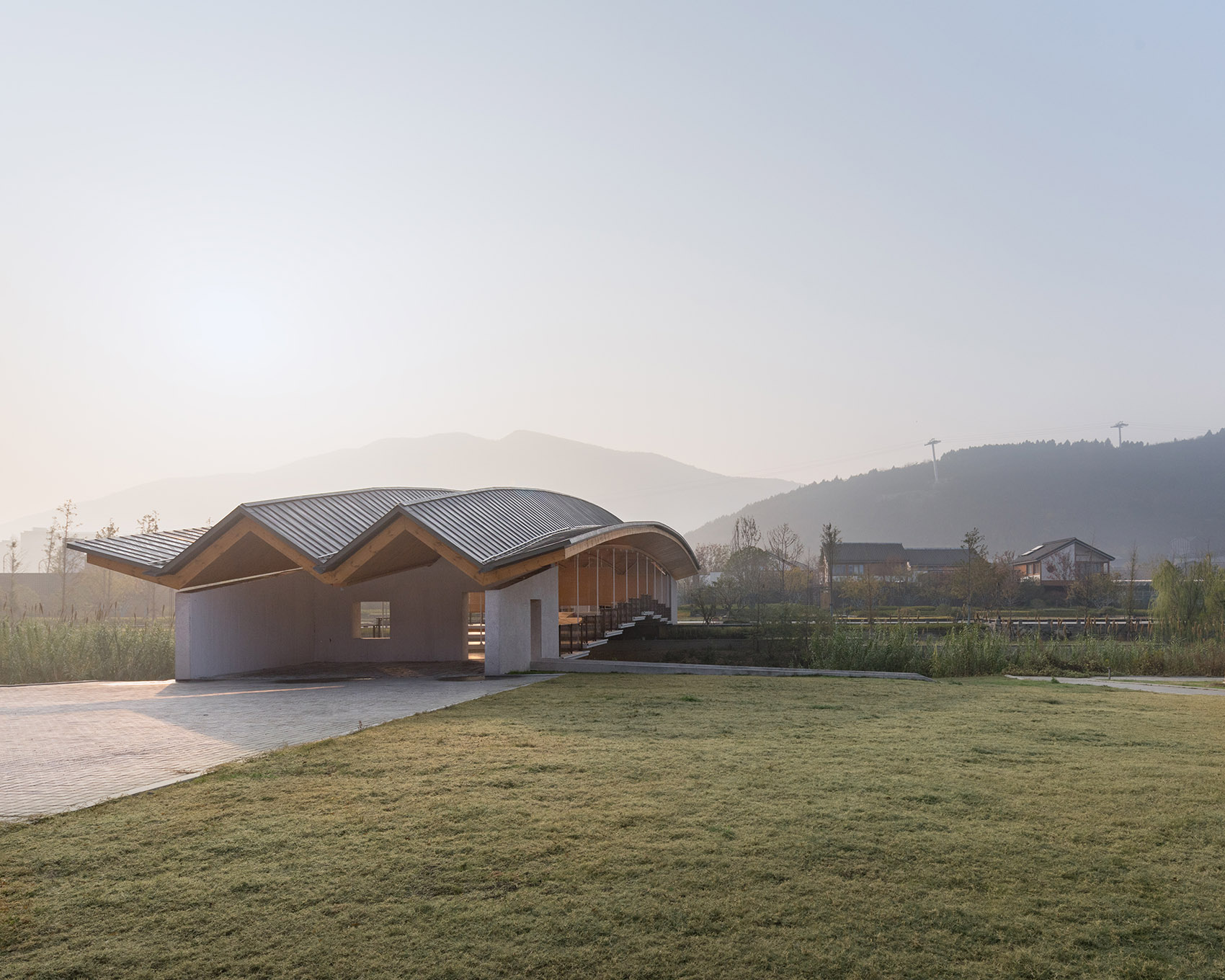

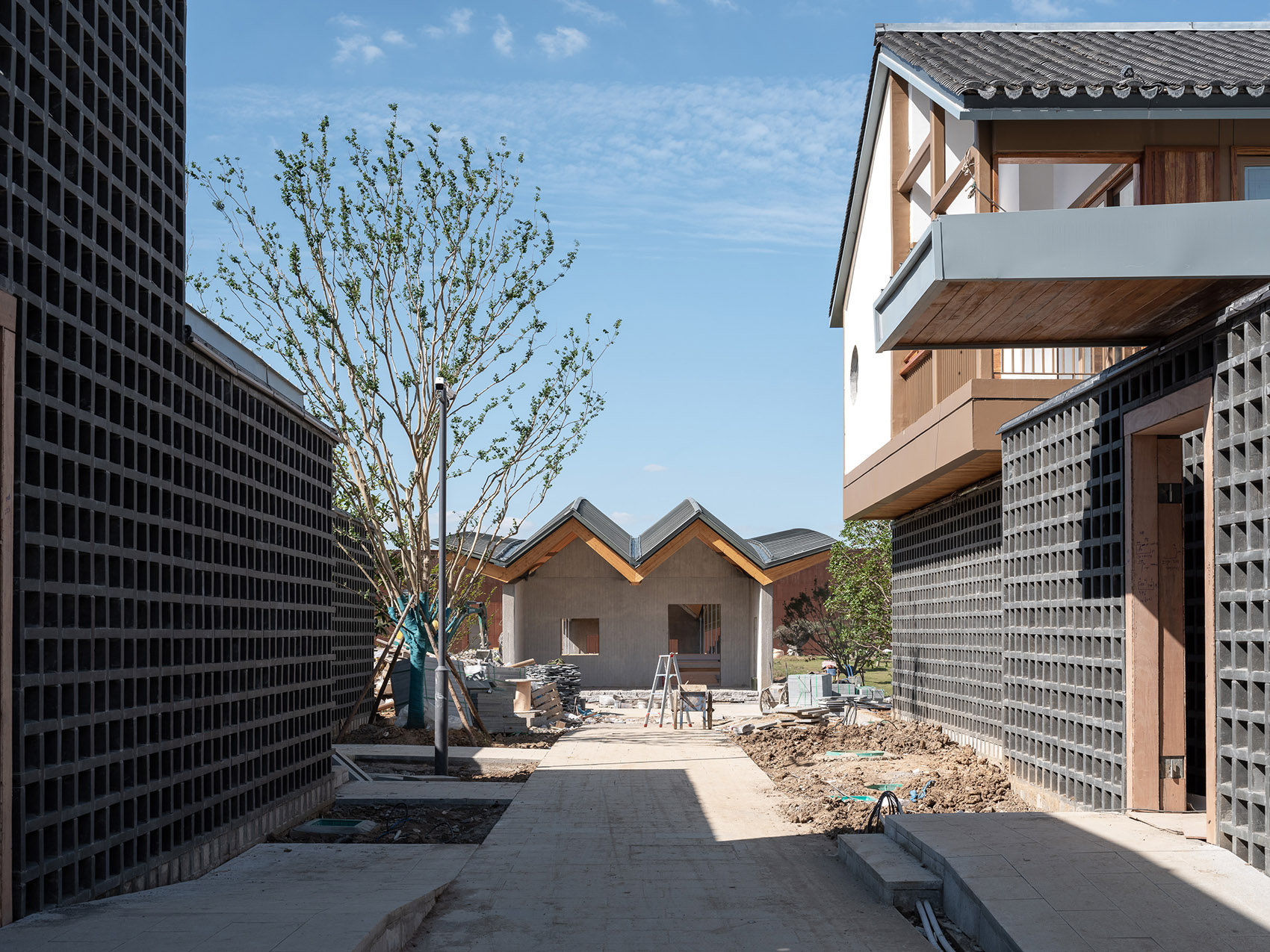

悬挂平台的垂直荷载经过桁架折板拱，转化为拱方向的内力向两侧传递，在两端的支座点通过桥头堡把重力和侧推力传给驳岸上的基础。桥头堡由 U 形的混凝土剪力墙构成，平面尺寸与轻盈的桥台近似。加入粗颗粒卵石骨料的现浇混凝土墙面和家常尺寸的门窗洞口，使桥头堡呈现出厚重质朴的味道。我们将廊桥的双折屋顶从支座处延伸出来，悬盖在桥头堡上方，一方面以自身压重帮助平衡主体结构的起拱受力，另一方面和混凝土剪力墙共同形成了两间桥头“半屋”。看见半屋，穿过屋里的小门洞，就能走上屋后的廊桥。▽刚建成的桥头© 梁山
