一、秦岭·宿集
「秦岭·宿集」位于陕西省汉中市留坝县的秦岭南麓山间,是多个民宿品牌共同参与,由民宿、餐厅、美术馆、书店、咖啡馆、汤屋、山顶茶寮组成的民宿建筑集群。该集群由宿集营造社主力打造,旨在“将秦岭深入的留坝县,将留坝县更深处的天星亮村,带到世界面前”。目前已建成的项目是隶属于飞蔦集 X 空山九帖品牌的书店、餐厅以及民宿建筑,委托 STUDIO QI 建筑事务所总体规划和设计,通过不破坏本土环境、延续本土文化、彰显地方特质的方式,引入多个文旅和生活方式品牌,共同全新的旅行度假目的地。

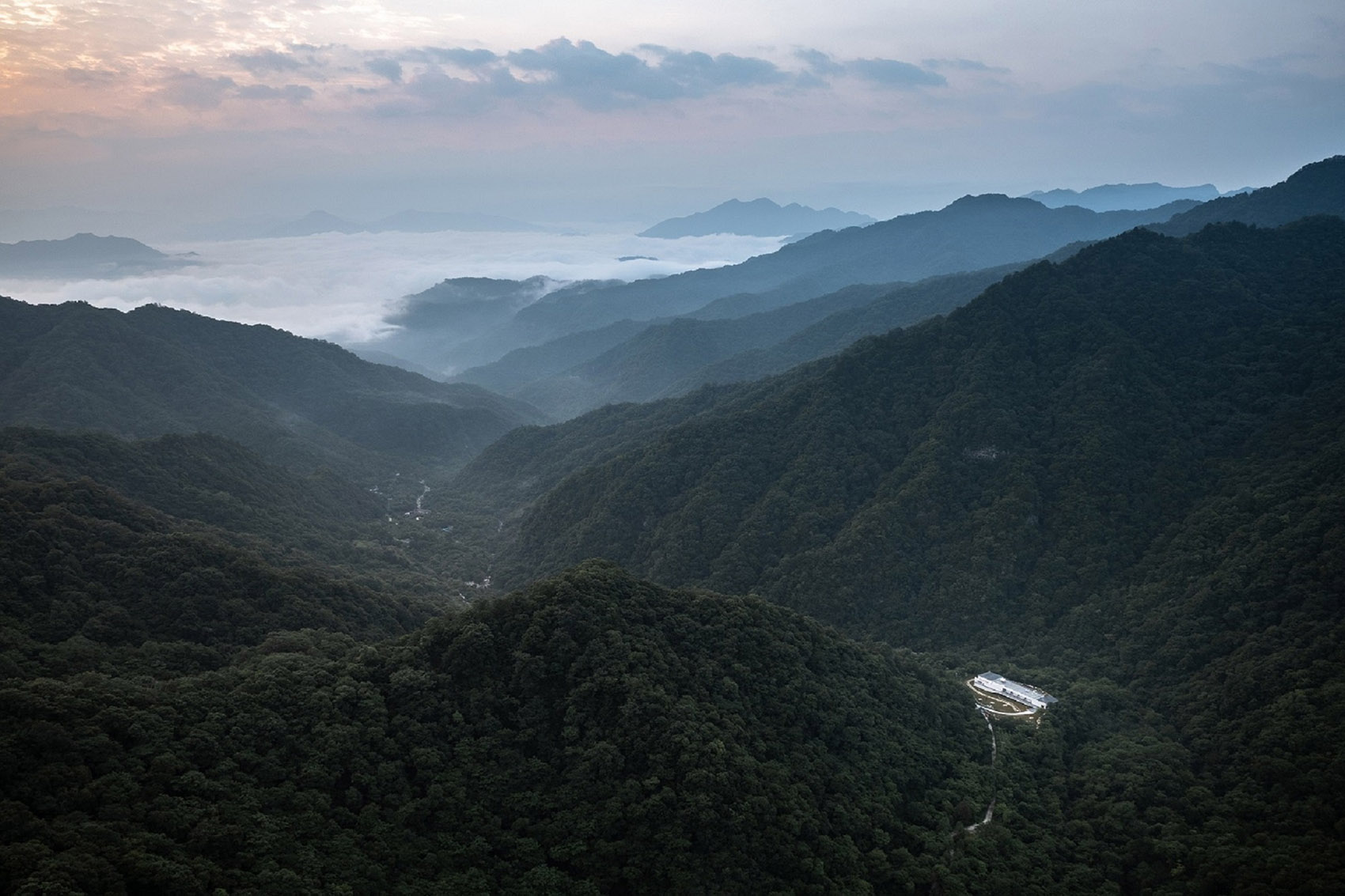

▽「空山九帖·秦岭」置身于秦岭山脉中©唐徐国
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-3
▽「秦岭宿集」总平面图及各建筑布局关系 © STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-5

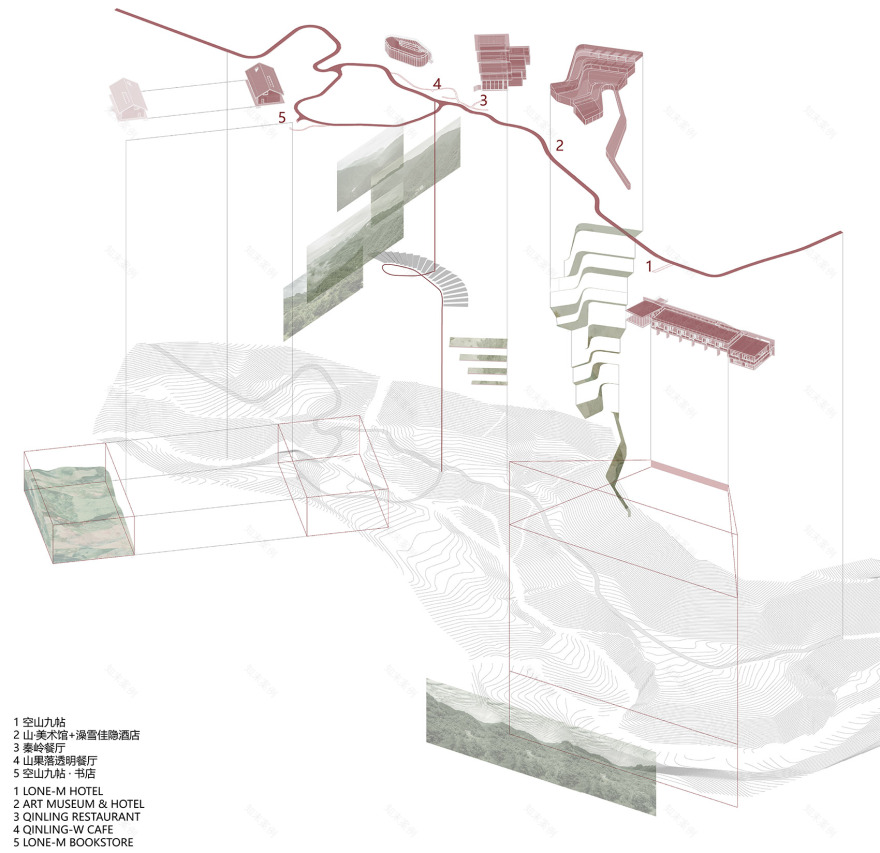

▽「秦岭宿集」场地关系轴测分析© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-7
「秦岭宿集」的建设场地位于秦岭南麓山间© 唐徐国
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-9

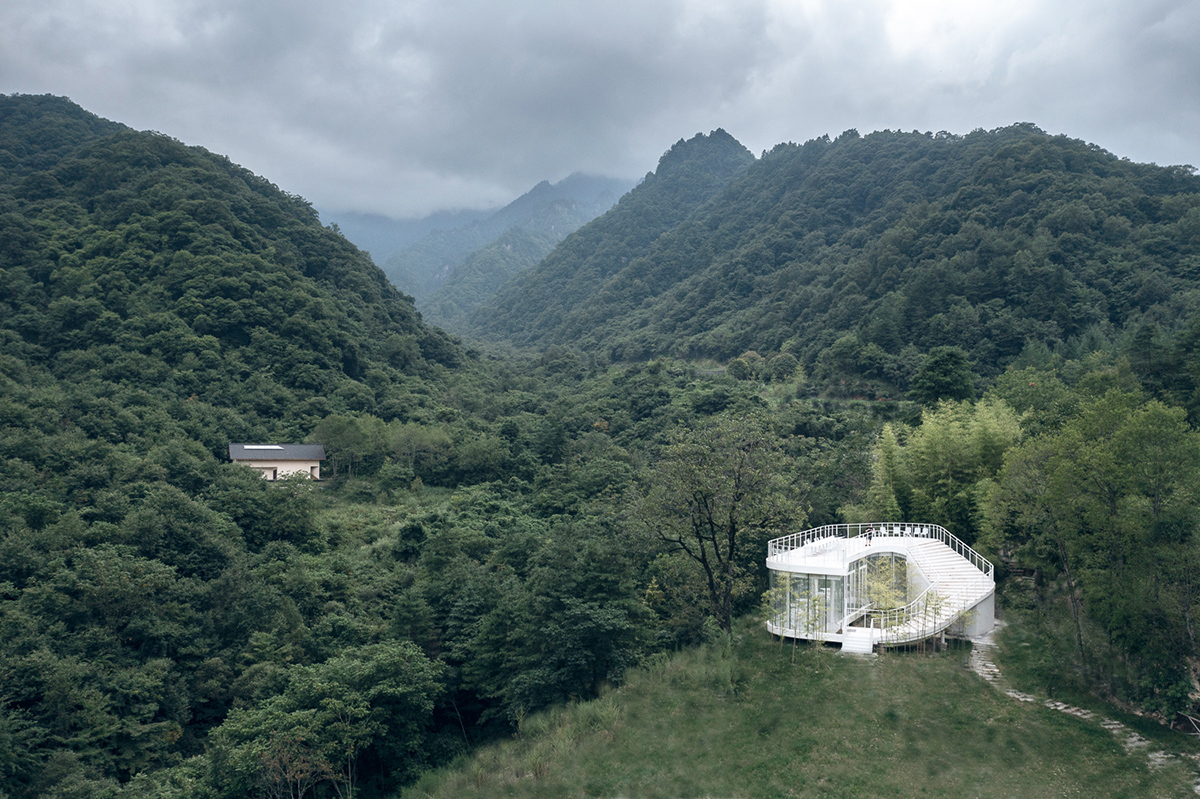

▽山果落餐厅与空山九帖书店·王维的寂寞遥相呼应实景© 金伟琦
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-11

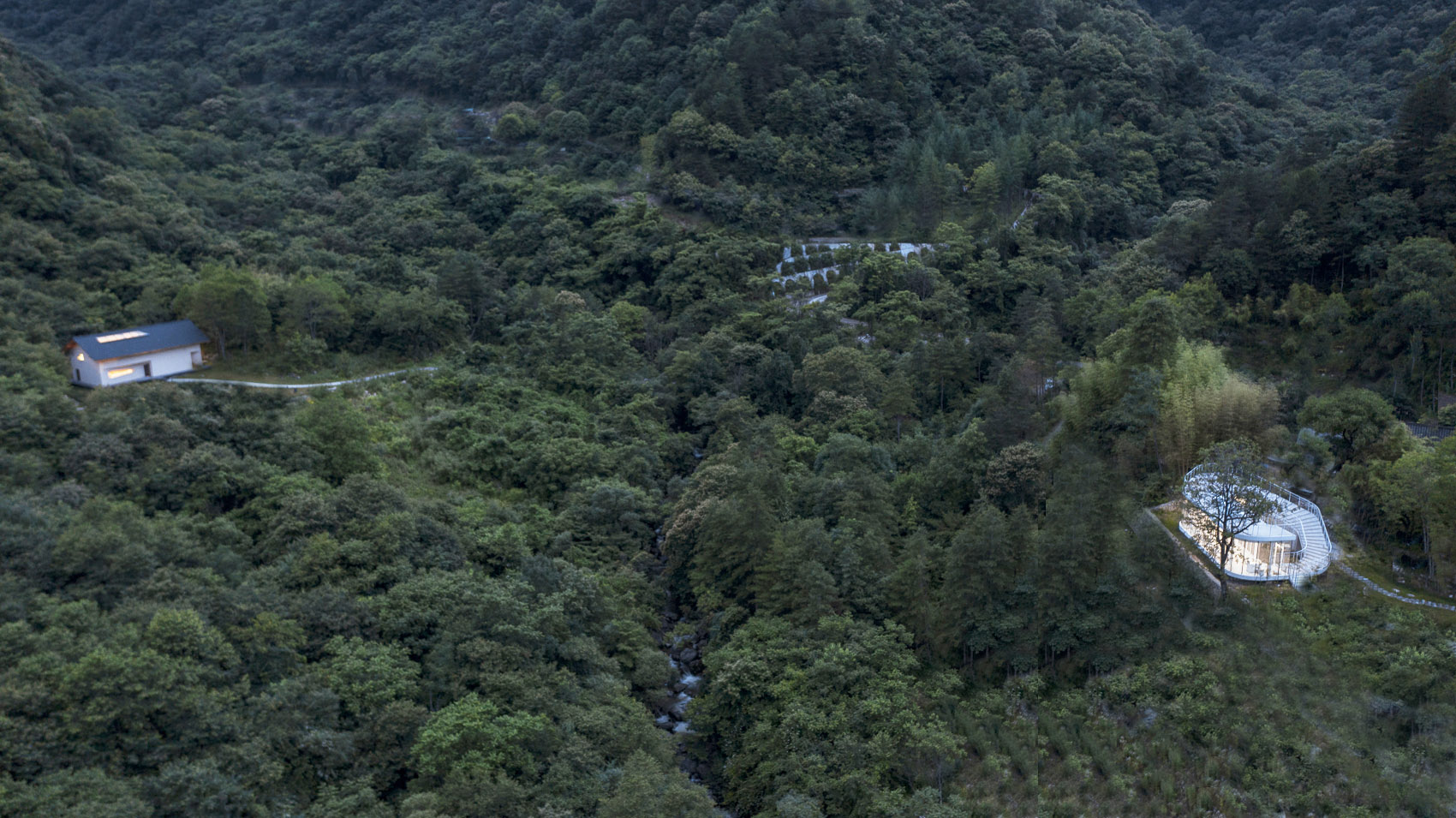

(1)建立建筑与秦岭多样化的细致关系。在「秦岭宿集」中© 金伟琦
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-13
二、空山九帖书店·王维的寂寞
▽空山九帖书店·王维的寂寞:2.5 维的立面与入口设计实景©王宁
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-16
「空山九帖书店·王维的寂寞」的场地原址坐落着一座双坡悬山屋顶加夯土实墙的建筑体©王宁
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-18

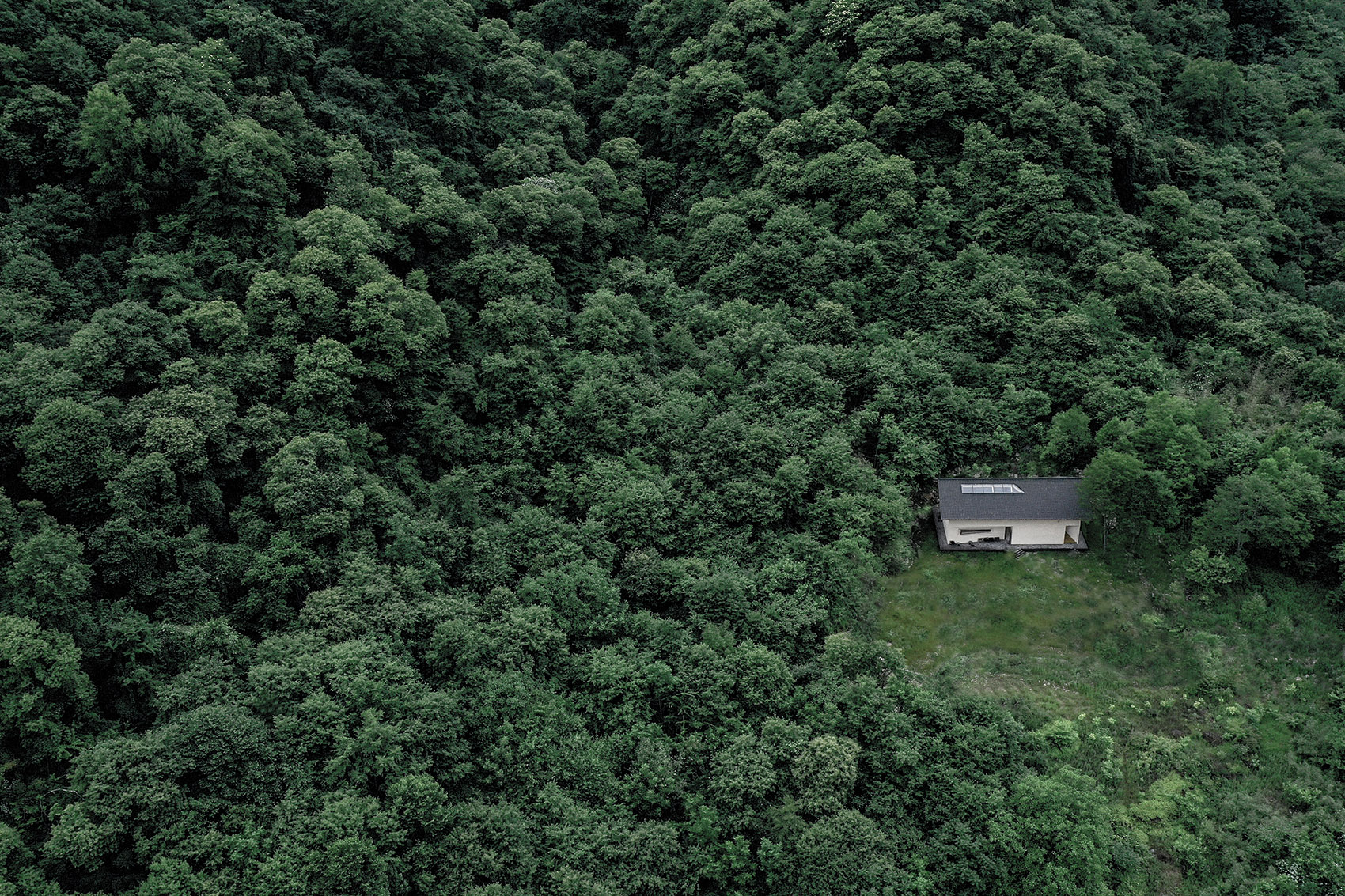

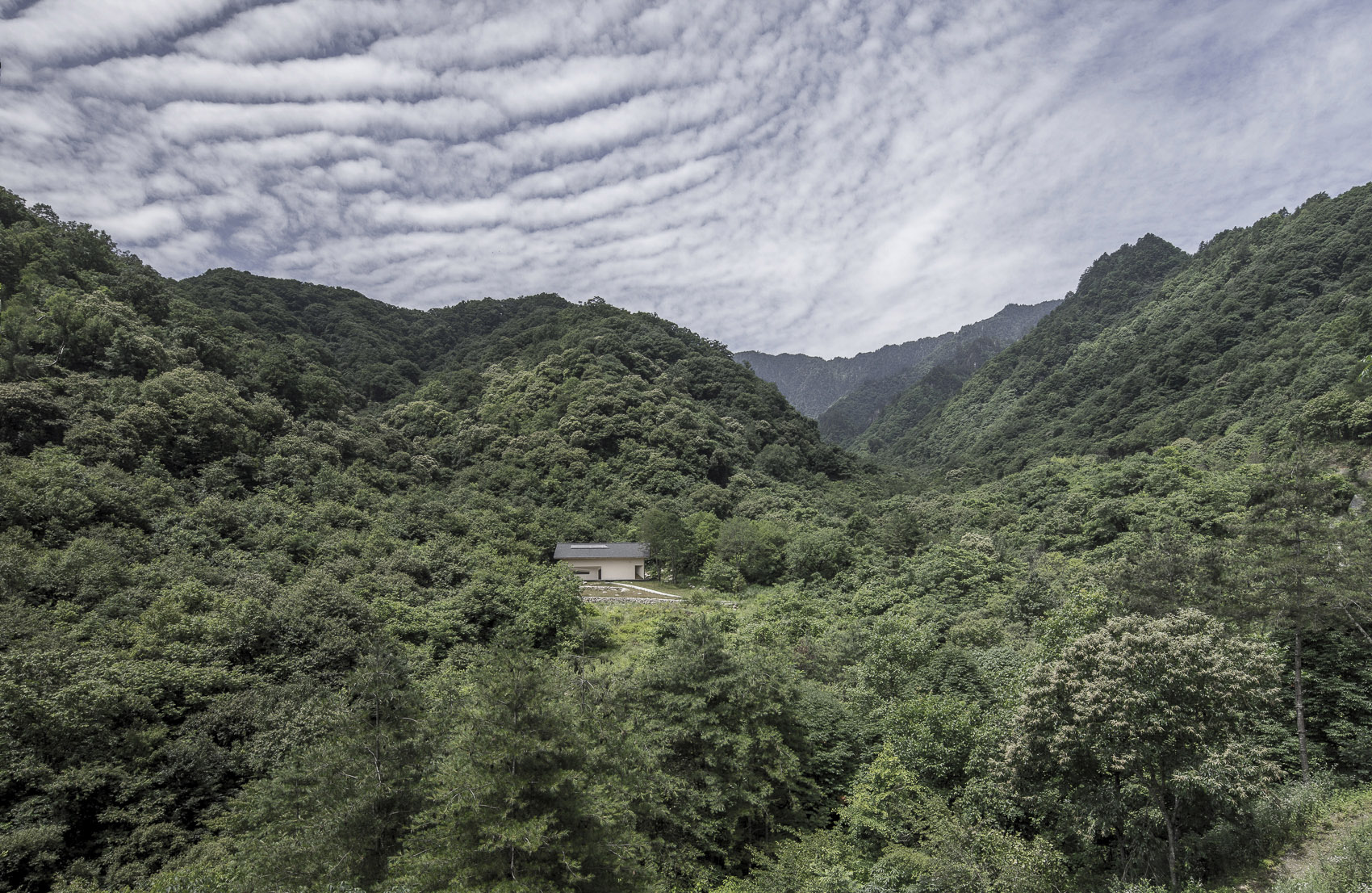

▽空山九帖书店傍藏于山林间实景© 金伟琦
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-20
改造后的空山九帖书店仍然采用夯土墙形态©王宁
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-22
第一处空间场所是建筑师在空山九帖书店立面塑造的“浅空间”关键部位。“浅空间”的形态处理通过一种并非纯平的立面设计,而是在较小的进深尺度中,通过墙体的弯折、孔洞的剖开等等塑造一种空间导向和“通道”的体验。即塑造一种由室外引导走向室内,但又并不确切看得见室内景观的、且无法准确判断空间深度的,既通达又非直接通达的“浅空间”场所。
戚山山在其博士论文中将这种设计思考称为“2.5 维的空间设计”。在空山九帖书店中,建筑师团队沿用了原有建筑的夯土墙立面做法,通过 2.5 维的空间手法,在浅空间的层级引导视线与感官向建筑内部探索。书店建筑立面左端向内倾斜,仿佛一扇推了一半的门扇,通过强透视原理和“浅空间”形式的结合,呈现一种视觉空间较“深”、物理空间较“浅”的立面形态,也直接形成二维与三维、视觉与体验的错位和对峙。
建筑立面的最右端则设有被墙体包裹着的斜梯,梯段与墙体呈 45 度角,人行走其间的体验与攀爬于山石间的体验类同,都时时呈现了行走路径与视觉线索的交错。在这里,台阶 45 度角形成的强透视关系,又把视觉空间关系拉近,形成一种“楼梯很扁、仿佛直接贴在外立面上”的错觉。由此,整体立面中左侧与右侧的结合,呈现出一组有趣的反差和空间操作:左侧的 2.5 维“浅空间”,把一面墙体往内“浅”推,产生“深”的视觉错觉;反之,右侧的 2.5 维“斜梯”,将一个躲在立面后方的立体空间(一个 X、Y、Z 都有变化的台阶空间)扁平化处理。前者“二维的三维化”与后者“三维的二维化” ,同时出现于一个平行立面,又形成更为强烈的对立并置关系( “juxtaposition in opposition”)。
▽空山九帖书店功能区域关系分析(动图)© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-27

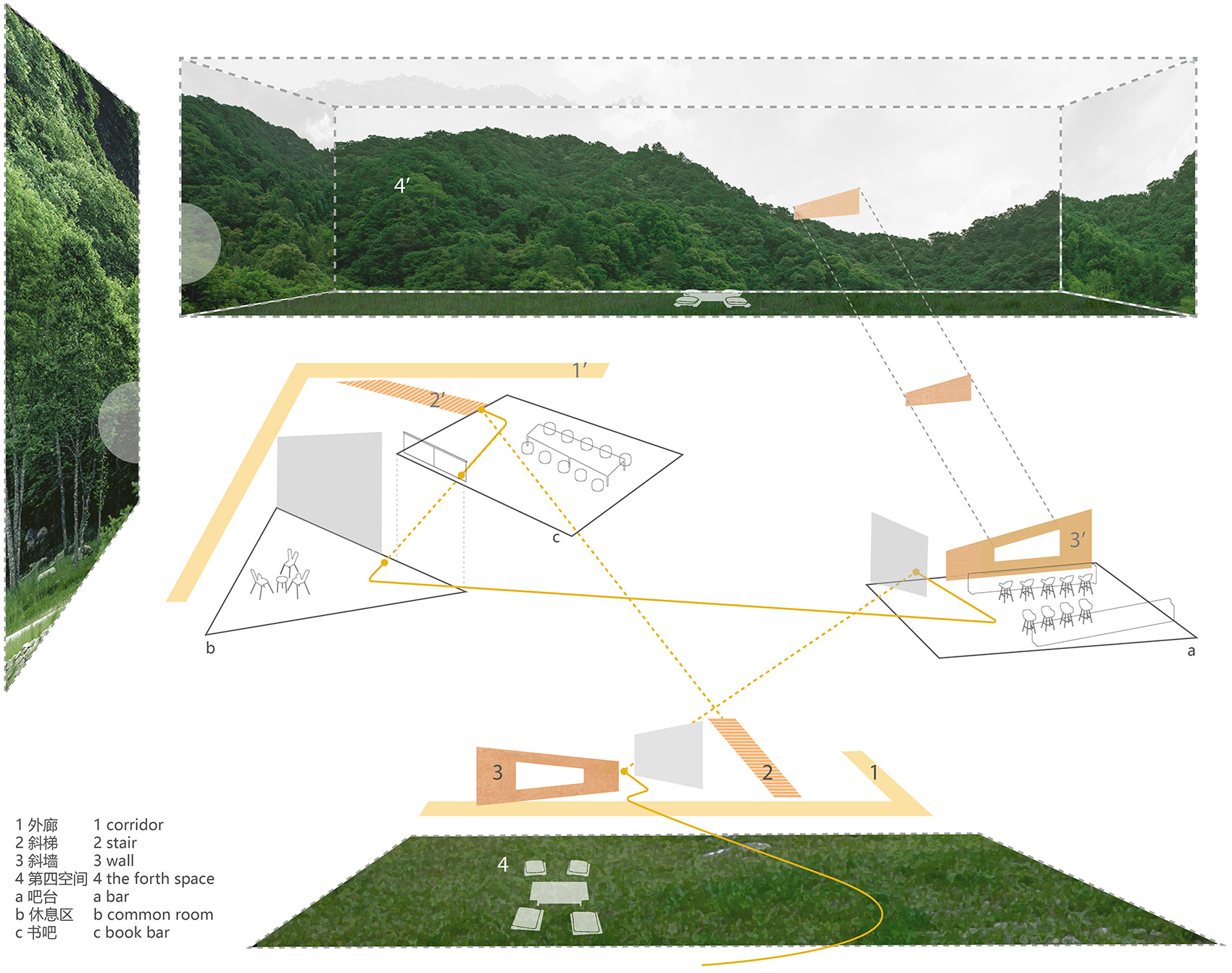

▽空山九帖书店 2.5 维辗转于建筑内外的动线关系分析© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-29

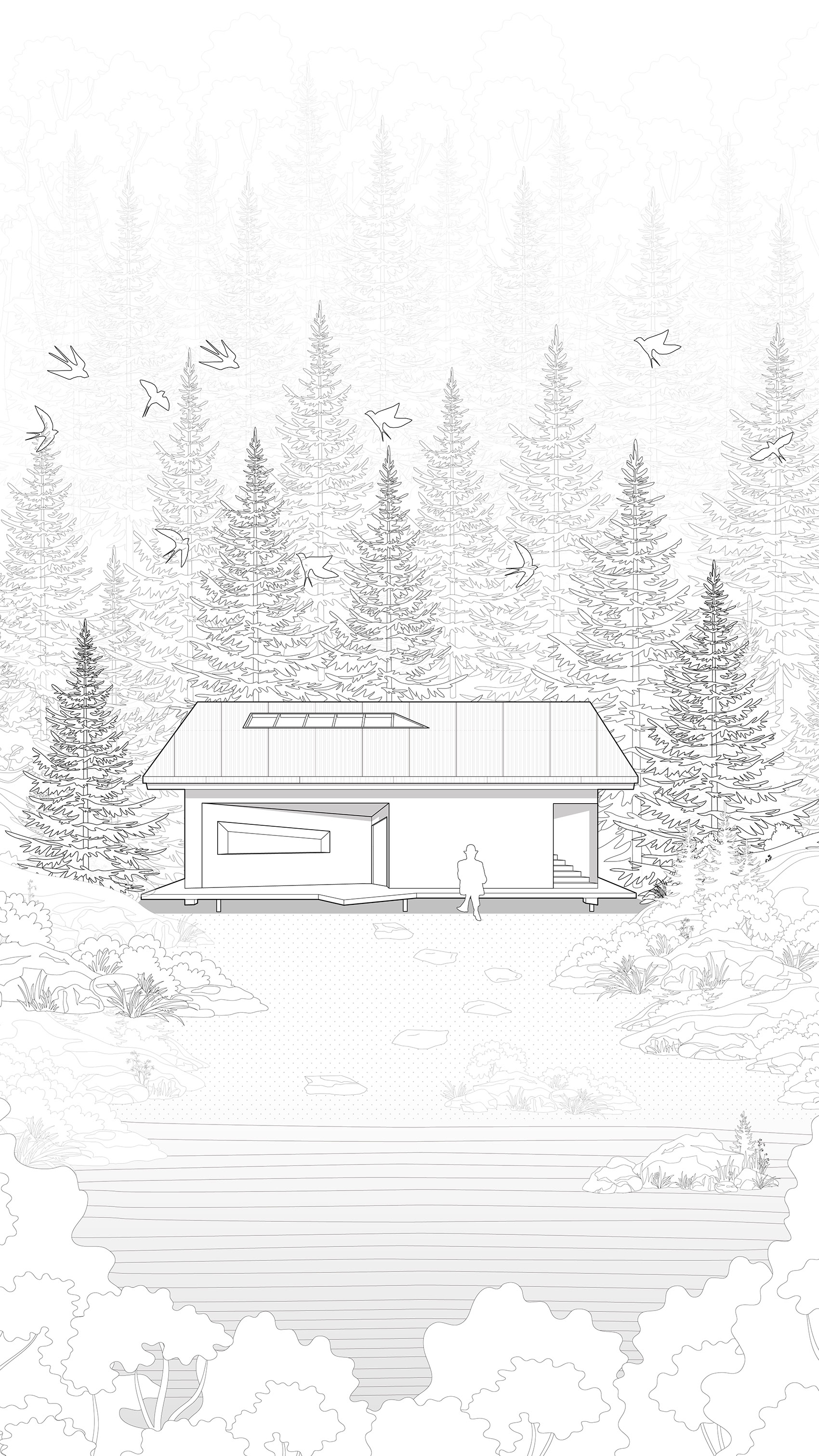

▽空山九帖书店立面图© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-31

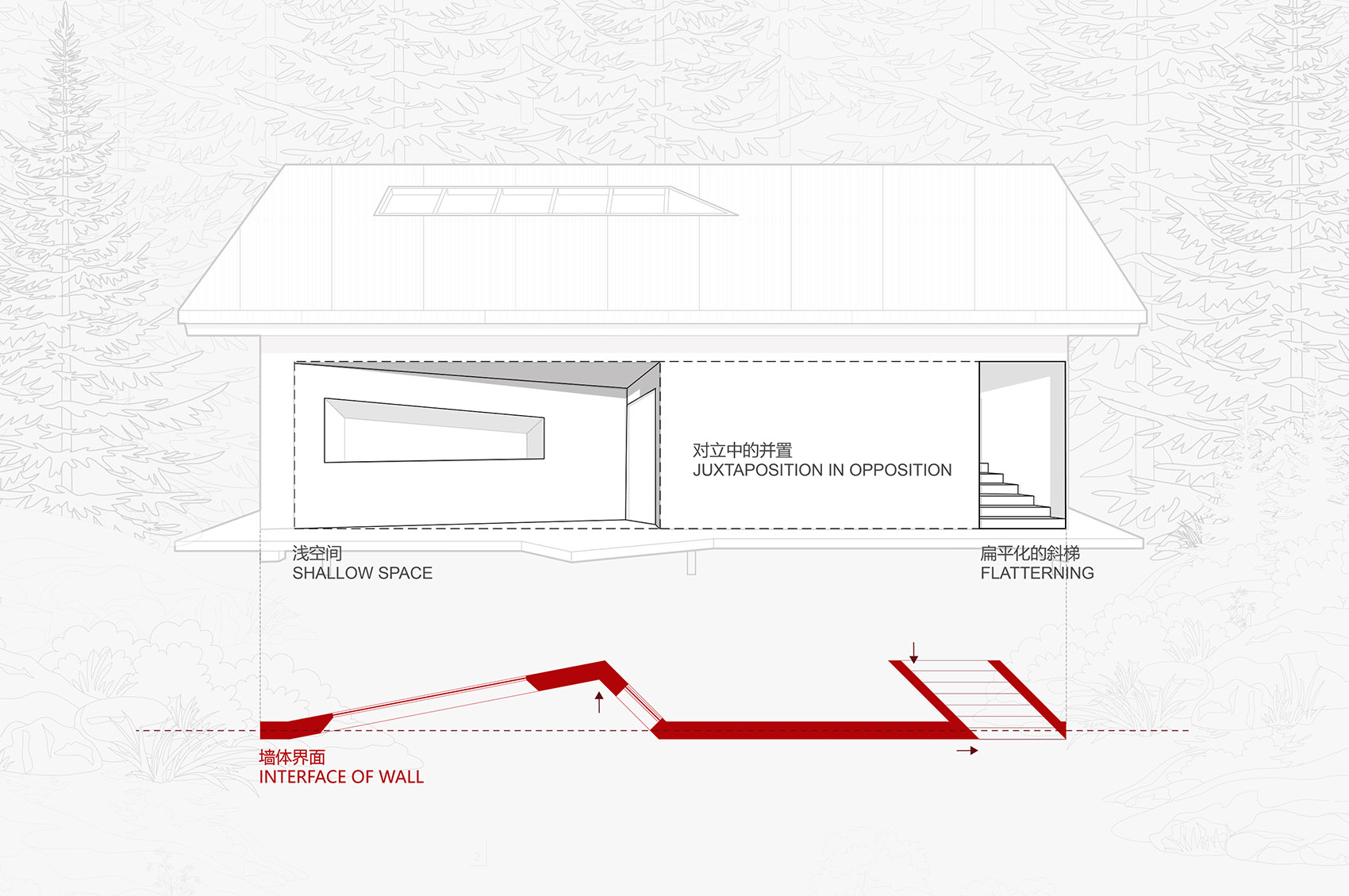

▽空山九帖书店 2.5 维界面分析©STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-33

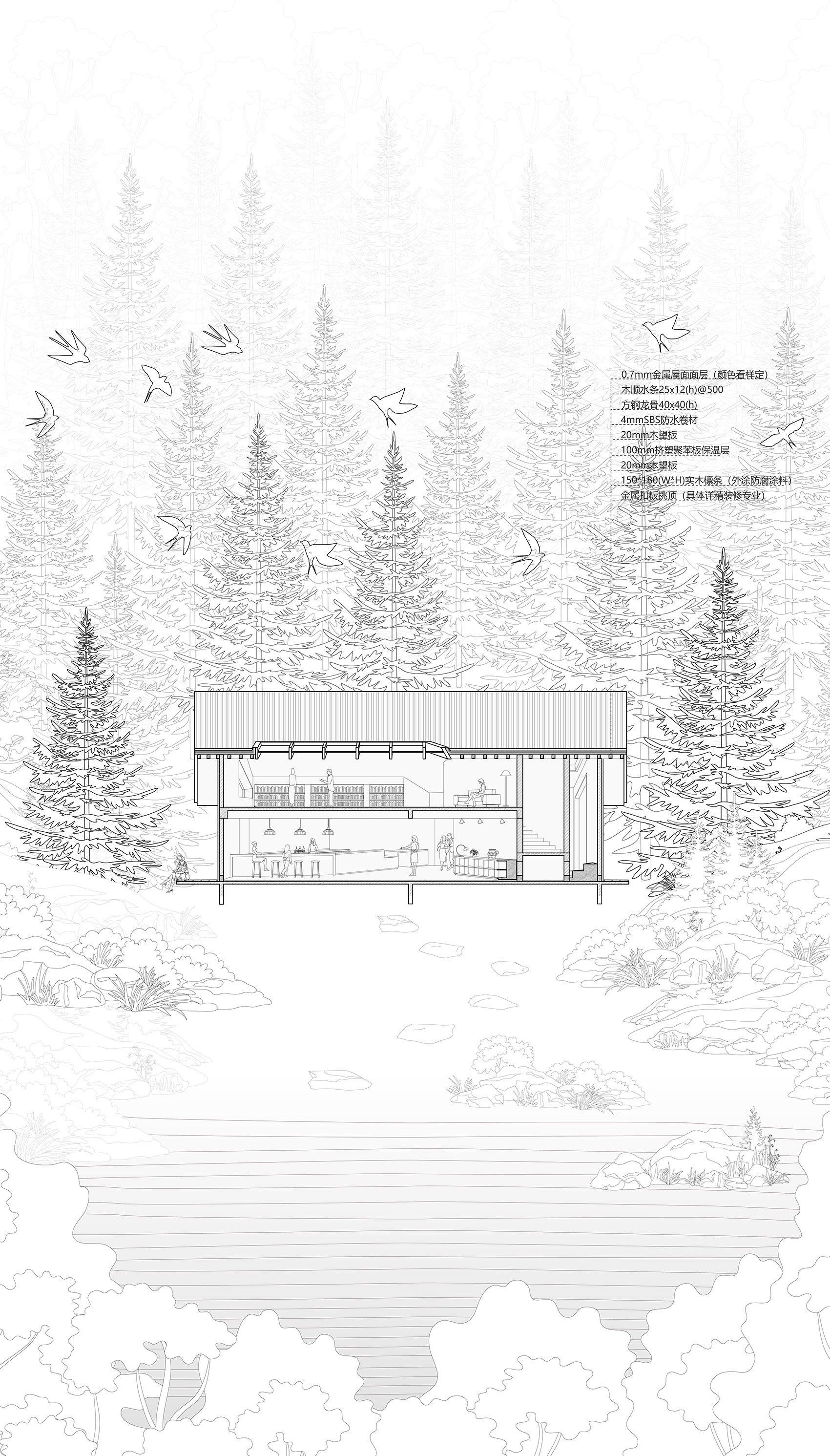

▽空山九帖书店剖面透视图© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-35
第二处空间场所是由斜梯和外连廊组成。斜梯的置入在空间体验的层级连接了室内与室外© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-37
▽空山九帖书店二层平面图© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-39

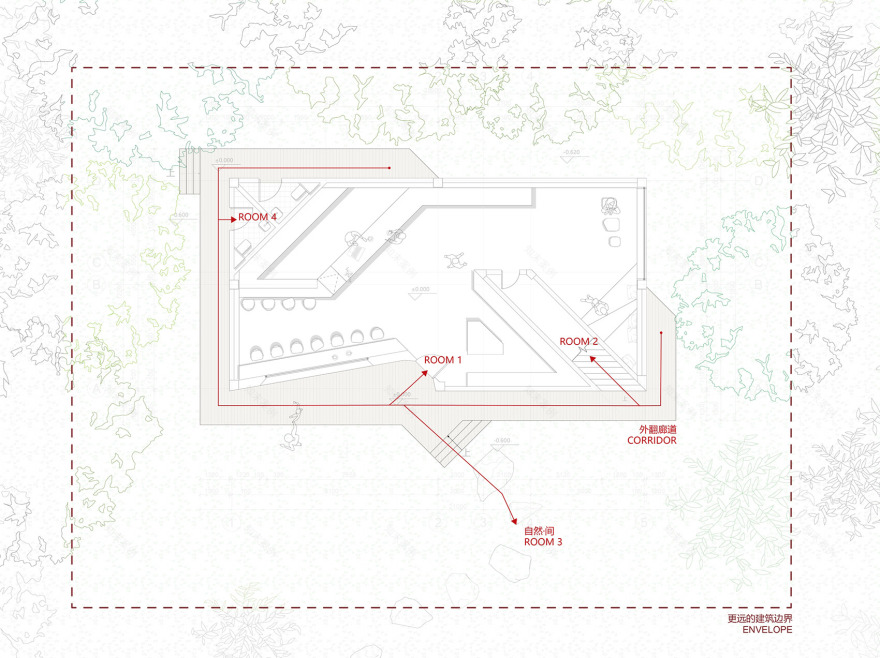

▽空山九帖书店廊道外翻 (Unfolded Corridor) 和“间的概念”示意图© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-41
▽空山九帖书店空间的联通性示意图© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-43

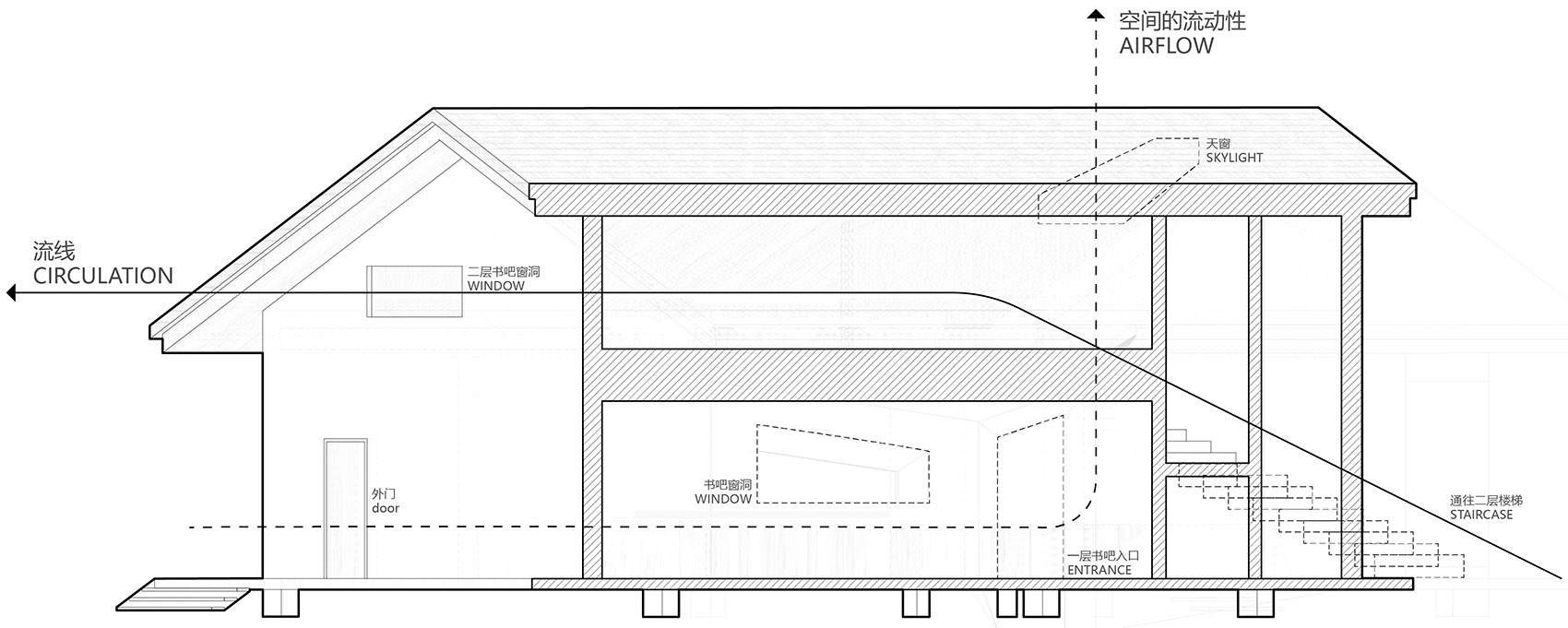

▽空山九帖书店空间的流动性示意图© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-45
三、山果落餐厅

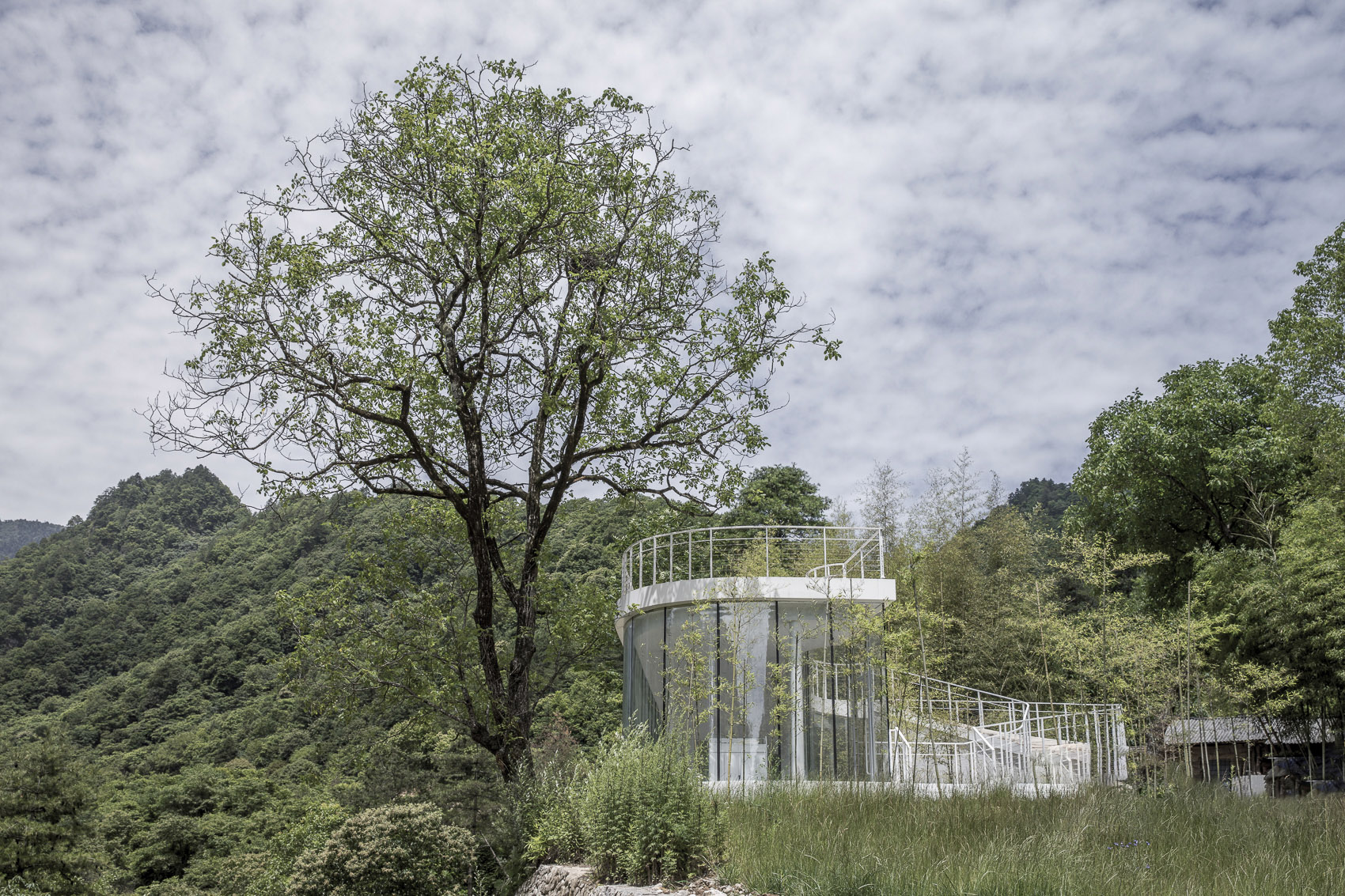

「山果落餐厅」位于秦岭·宿集西侧© 金伟琦
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-48

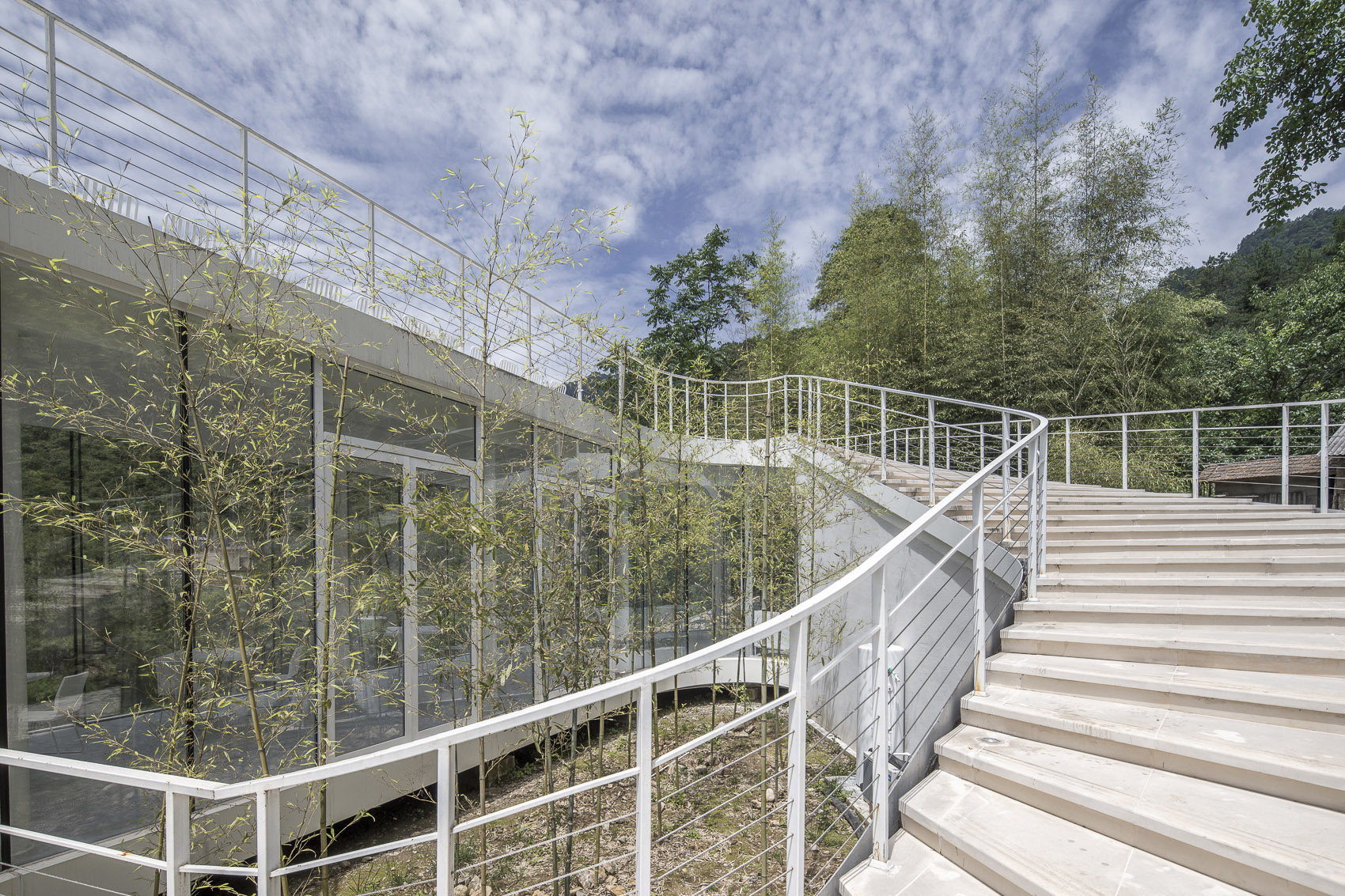

▽山果落餐厅户外旋转楼梯实景© 金伟琦
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-50
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-51

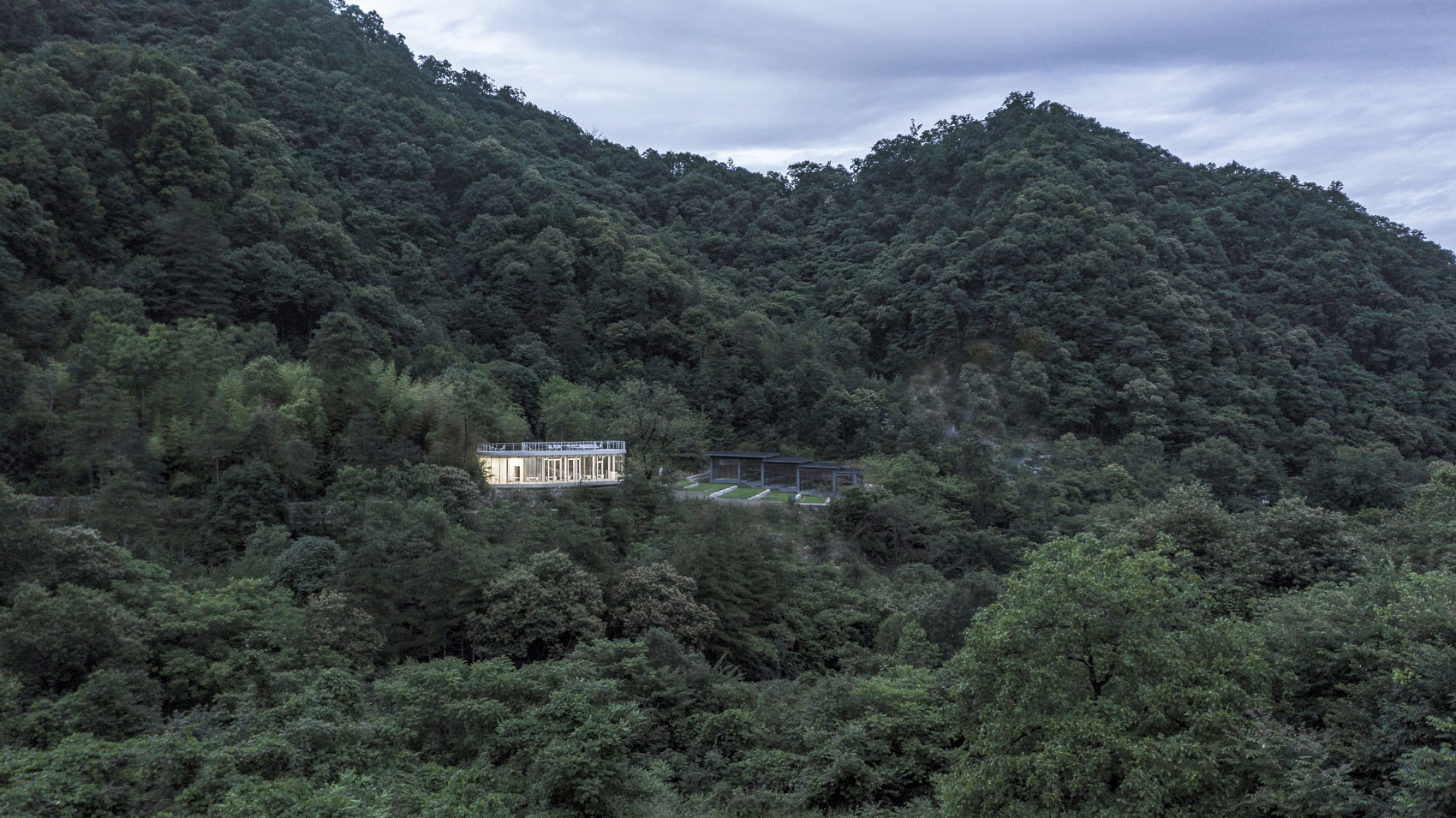

▽消失于秦岭山麓间的山果落餐厅夜间实景© 金伟琦
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-53

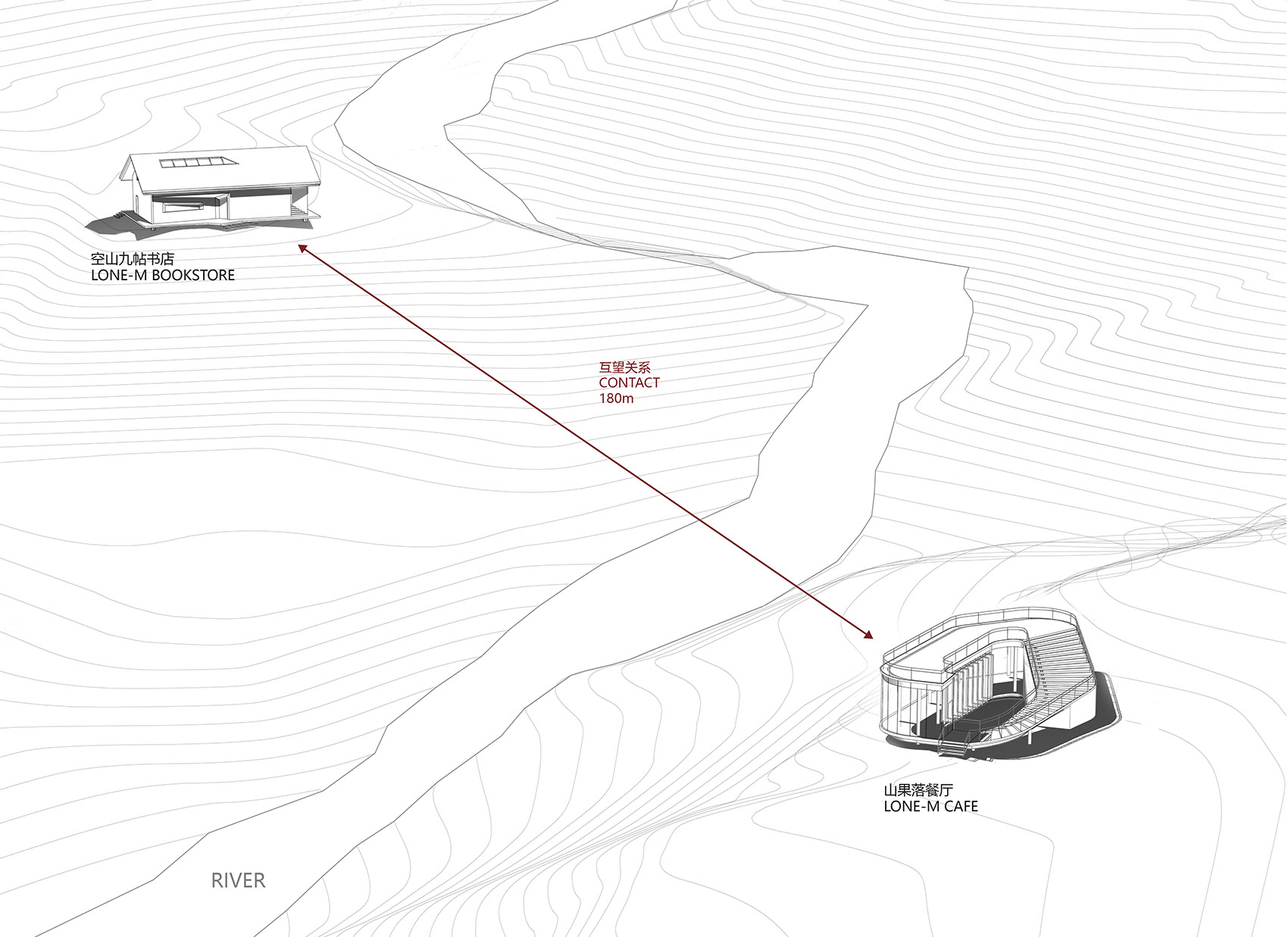

▽山果落餐厅与空山九帖书店隔山遥相呼应示意图© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-55
▽山果落餐厅与秦岭中餐厅的对望© 唐徐国
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-57
▽山果落餐厅与空山九帖书店的对望© 唐徐国
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-59

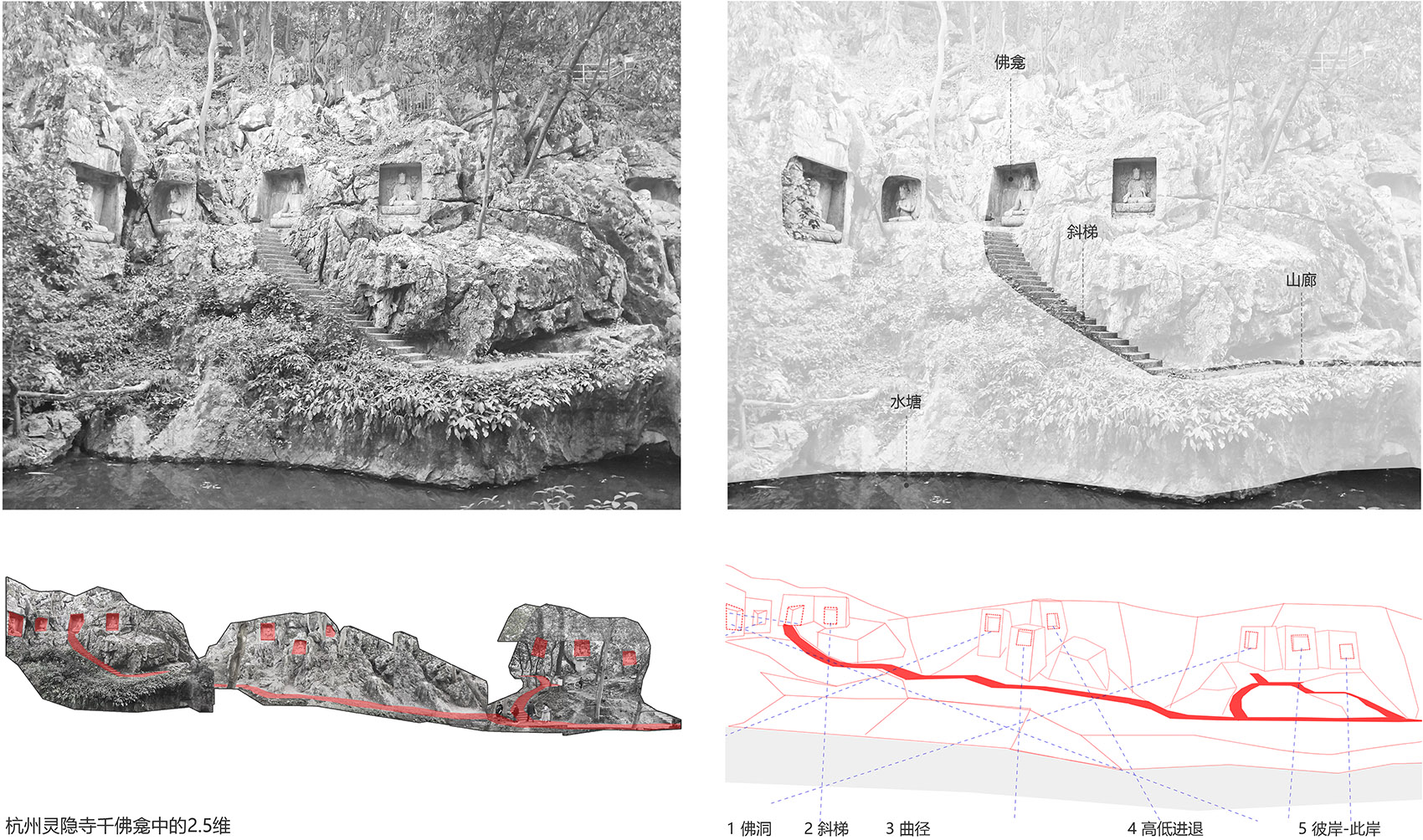

▽此岸与彼岸遥望关系研究分析图© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-61

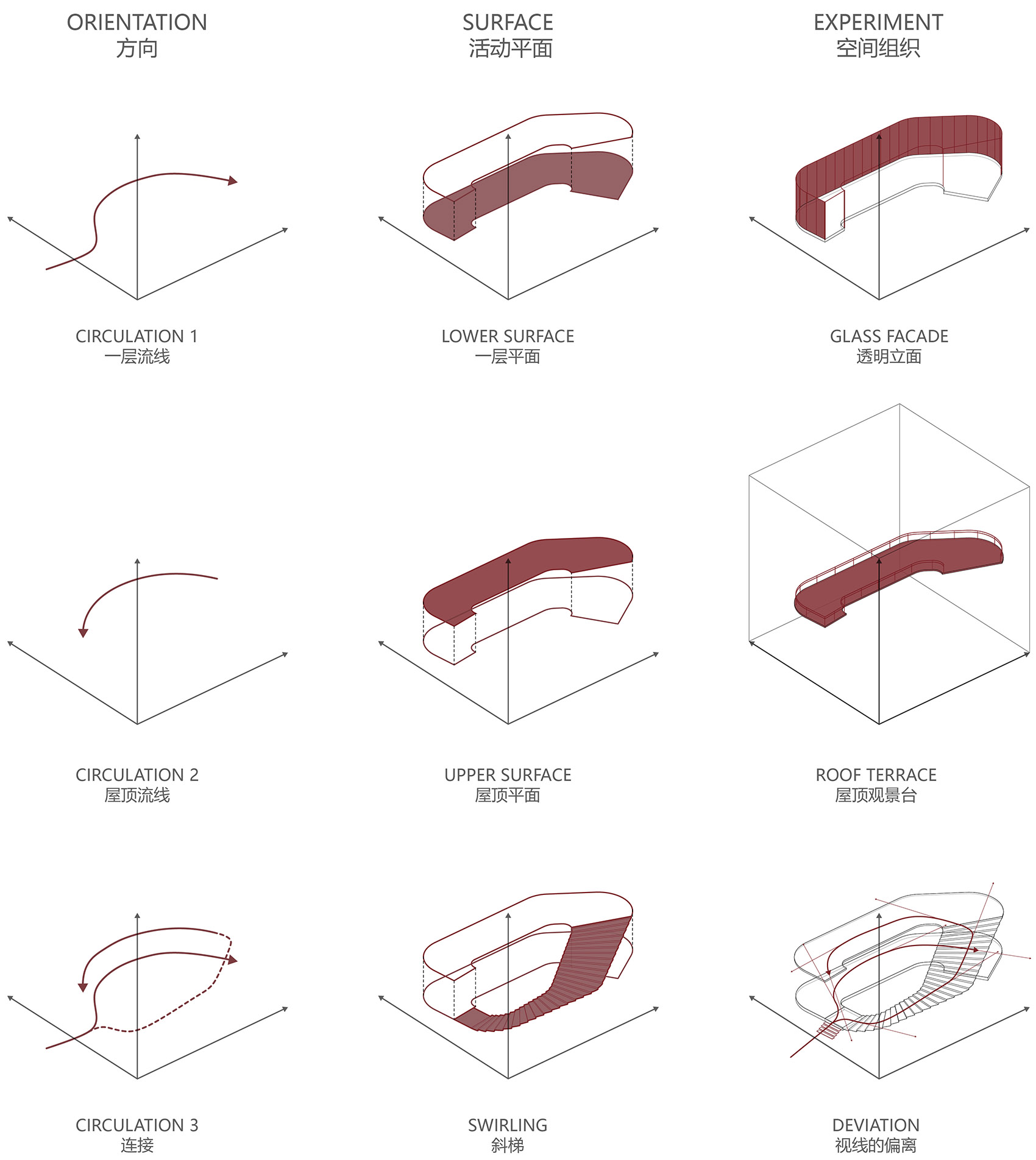

环形是置身山谷中全方位观看山脉全景的最佳视觉线索。建筑师以环线回转上升的外廊包绕着山果落餐厅的玻璃体© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-63

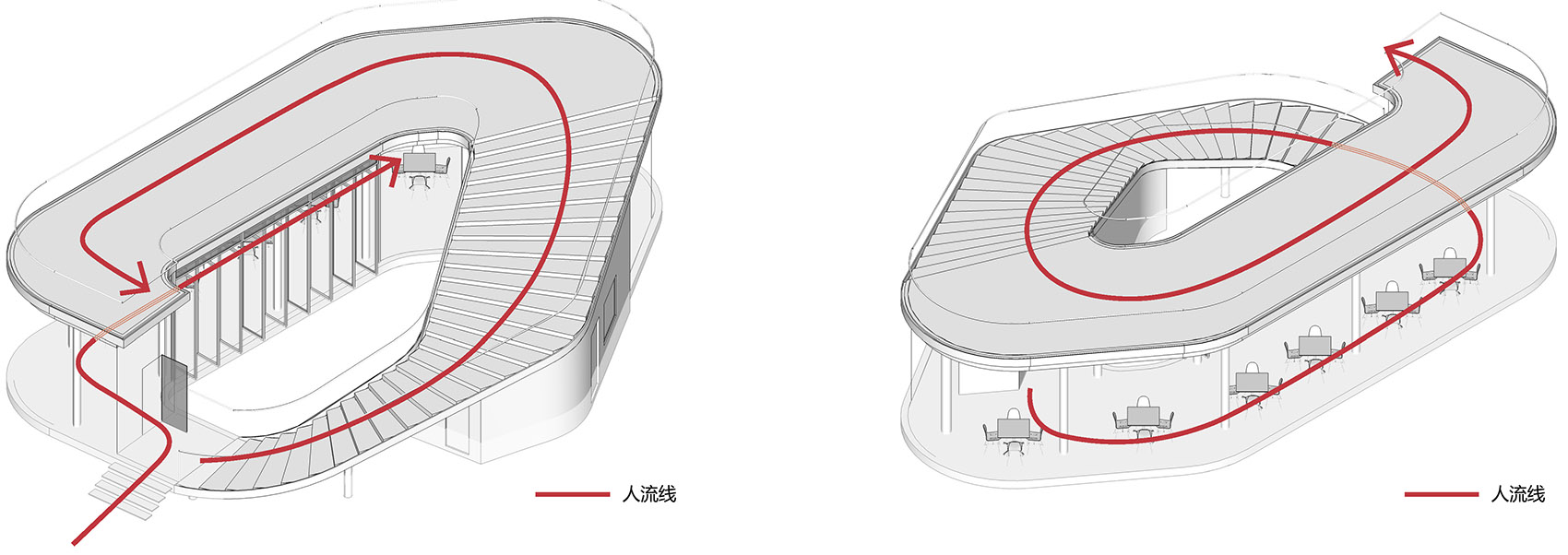

▽山果落餐厅流线图© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-65

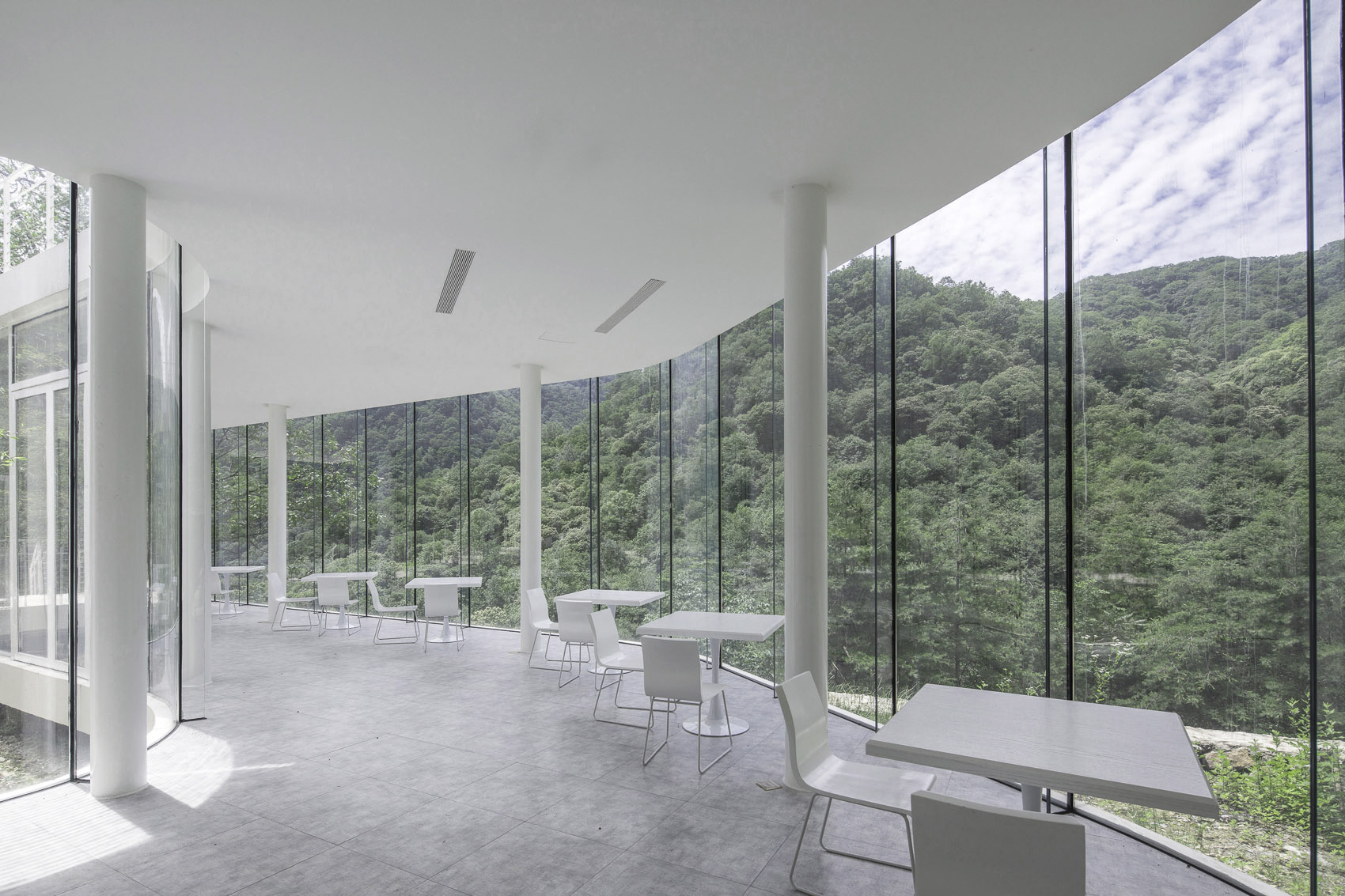

由场地路径依台阶直接盘旋而上© 金伟琦
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-67

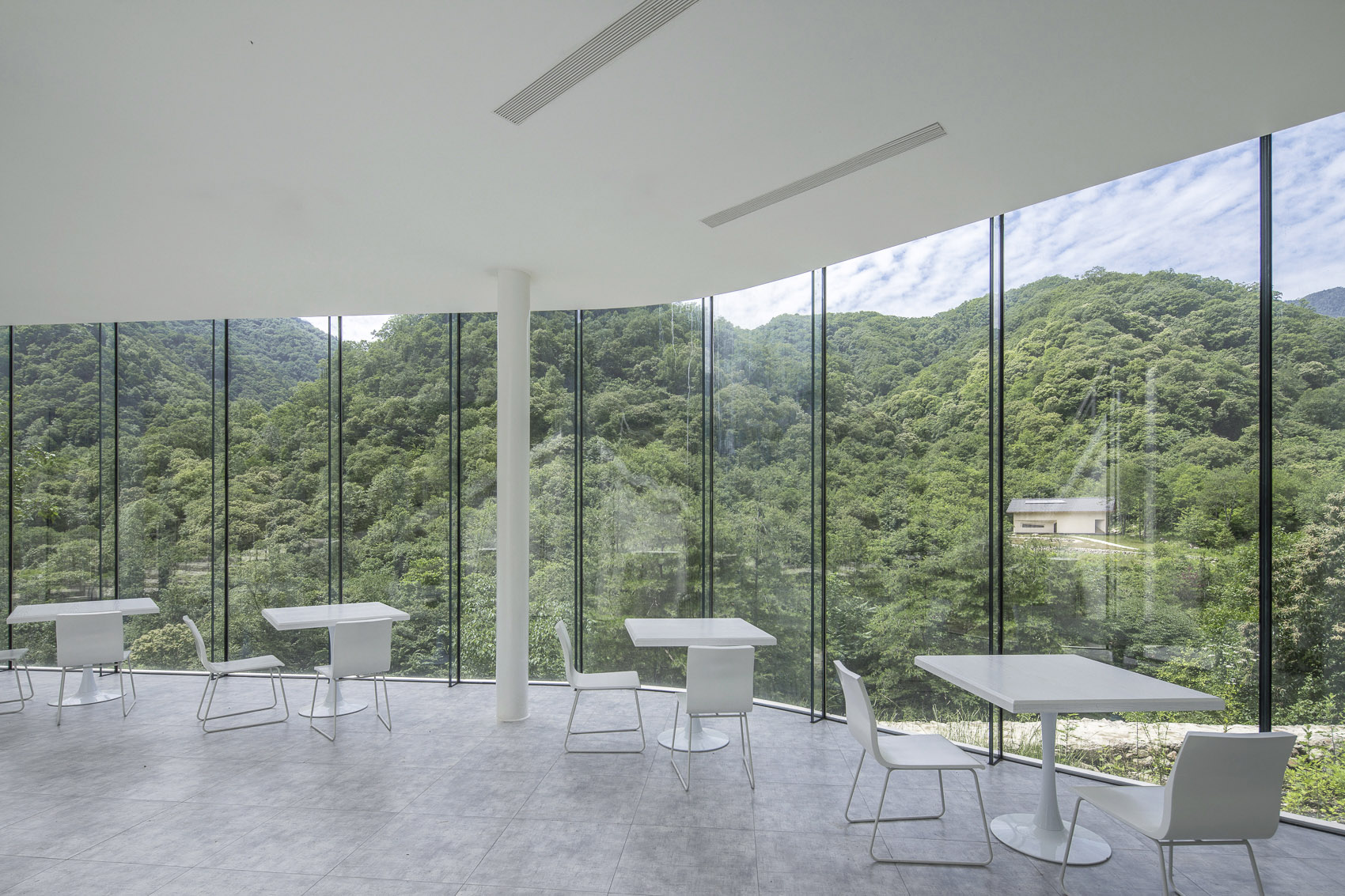

▽山果落餐厅一层室内实景© 金伟琦
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-69

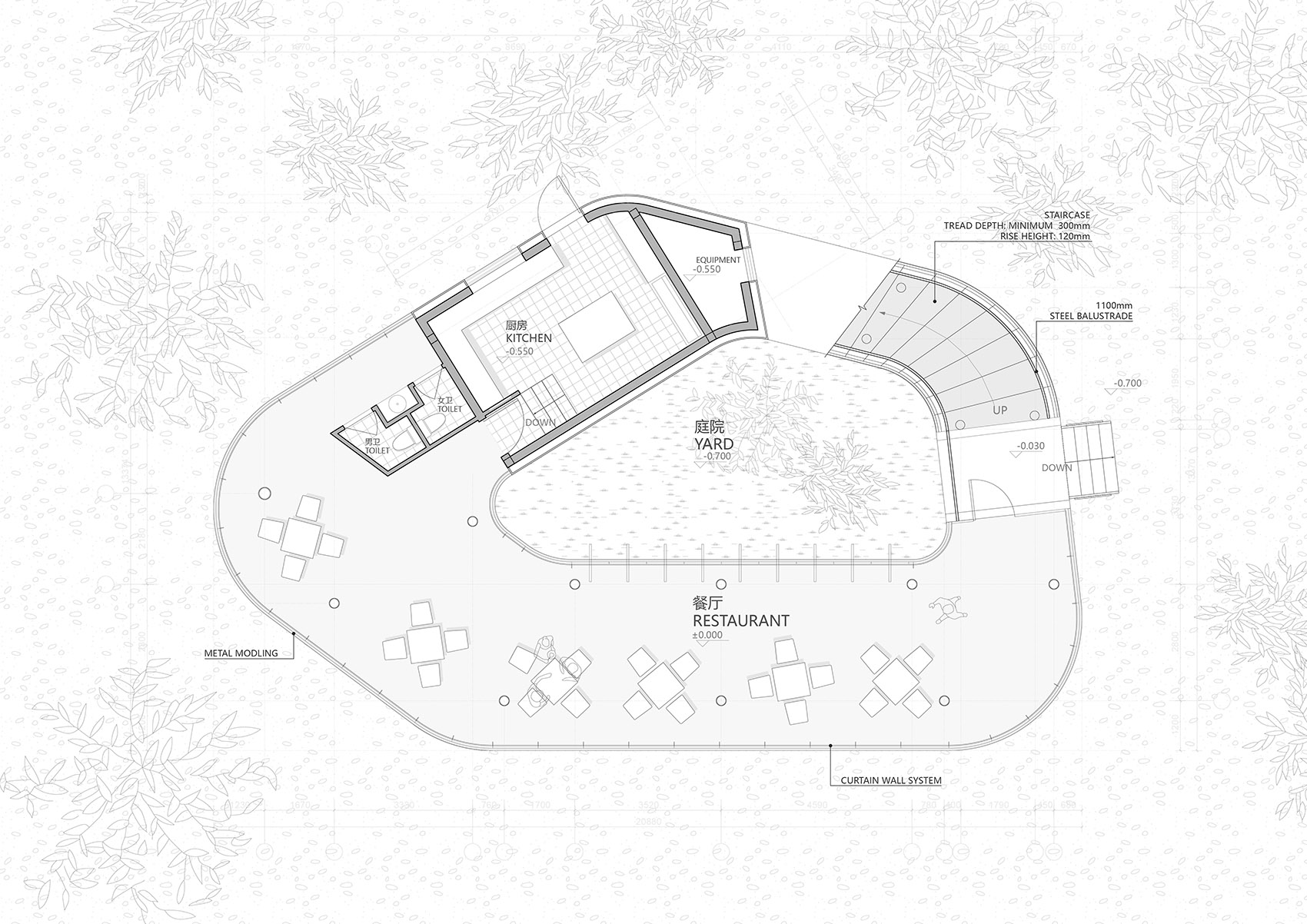

▽山果落餐厅一层平面图© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-71
▽山果落餐厅顶层平面图© STUDIO QI
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-73
四、飞蔦集 x 空山九帖

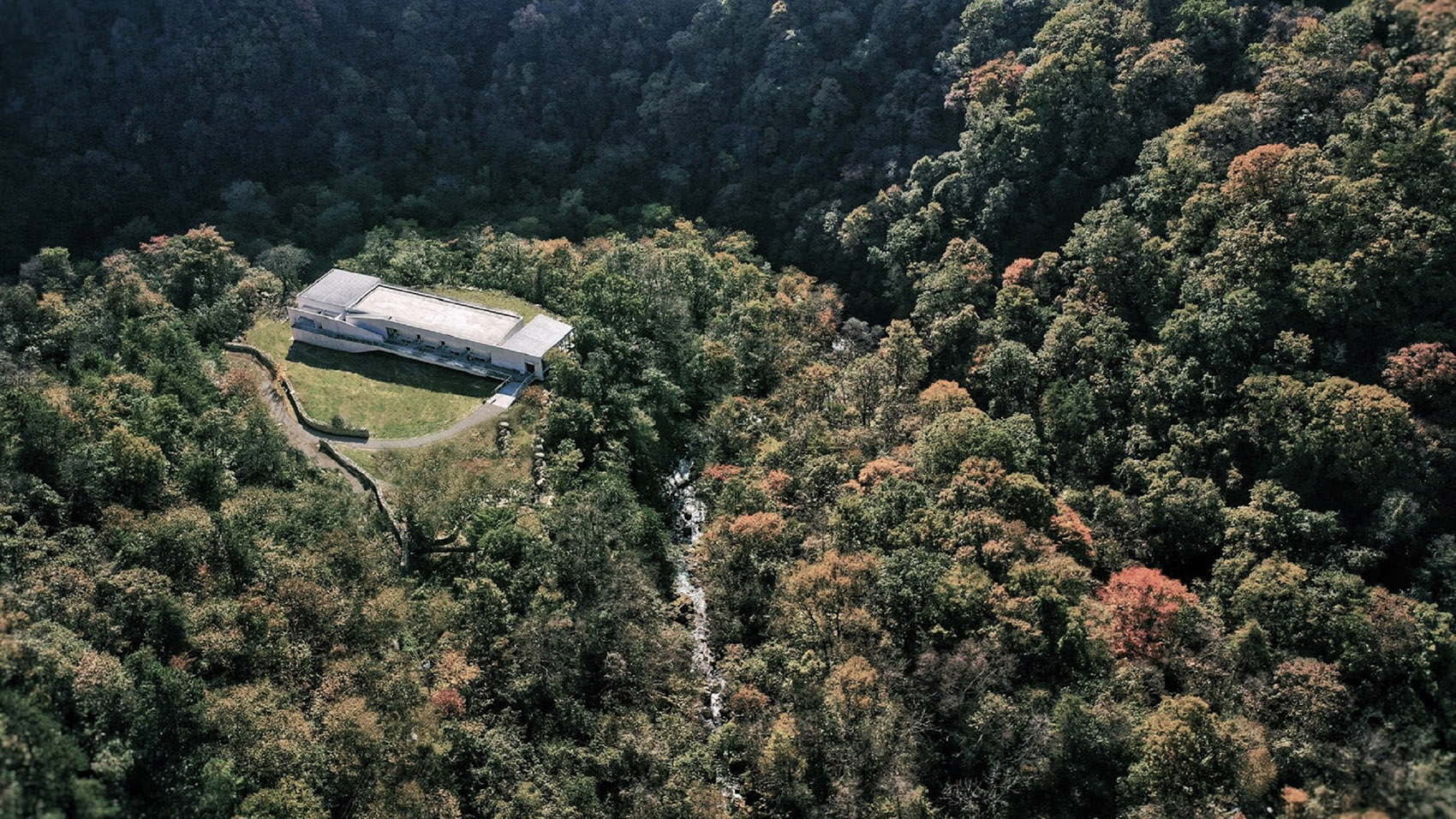

「飞鸟集 x 空山九帖」是整体「秦岭·宿集」集群项目中最先建成的建筑©王宁
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-76
▽「空山九帖·秦岭」北侧正立面实景© 唐徐国
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-78
五、宿集与乡村振兴
1935 年©王宁
秦岭宿集 · 空山九帖书店·王维的寂寞,山果落餐厅丨中国汉中丨STUDIO QI 建筑事务所-81
项目名称:秦岭宿集 | 空山九帖书店·王维的寂寞、山果落餐厅
设计方:STUDIO QI 建筑事务所
项目设计 & 完成年份:2018.8 -2023.04 2018.8 -2023.04
主持建筑师:戚山山
设计团队:罗洁滢、应宇恒、吴尚明、李盼云
项目地址:中国陕西省汉中市留坝县火烧店镇天星亮村
建筑面积:空山九帖书店·王维的寂寞:292 平方米;山果落餐厅:150 平方米
摄影版权:金伟琦 王宁 唐徐国
合作方:飞蔦集文化创意有限公司
