厦门新体育中心照明设计丨中国厦门丨栋梁国际照明设计（北京）中心有限公司

▲白鹭翱翔大厝起翘，用光阐释建筑之美

厦门的美是一种不可言状的美，白鹭在岸边信步，像鸽子一样走过来，三角梅四季绽放，城市在花海中，你会觉得自己就生活在自然中。

学长的爱人是植物学家，她说其实三角梅的花也是叶子，因此感觉久久开放着，噢，原来如此，花感动了叶子。

那鼓浪屿之波不舍昼夜，与音乐产生了共鸣，又想起诗人郭小川，看到郑成功的雕像，生活亦然充满了诗意与敬意，厦门，叫你怎能不爱他。

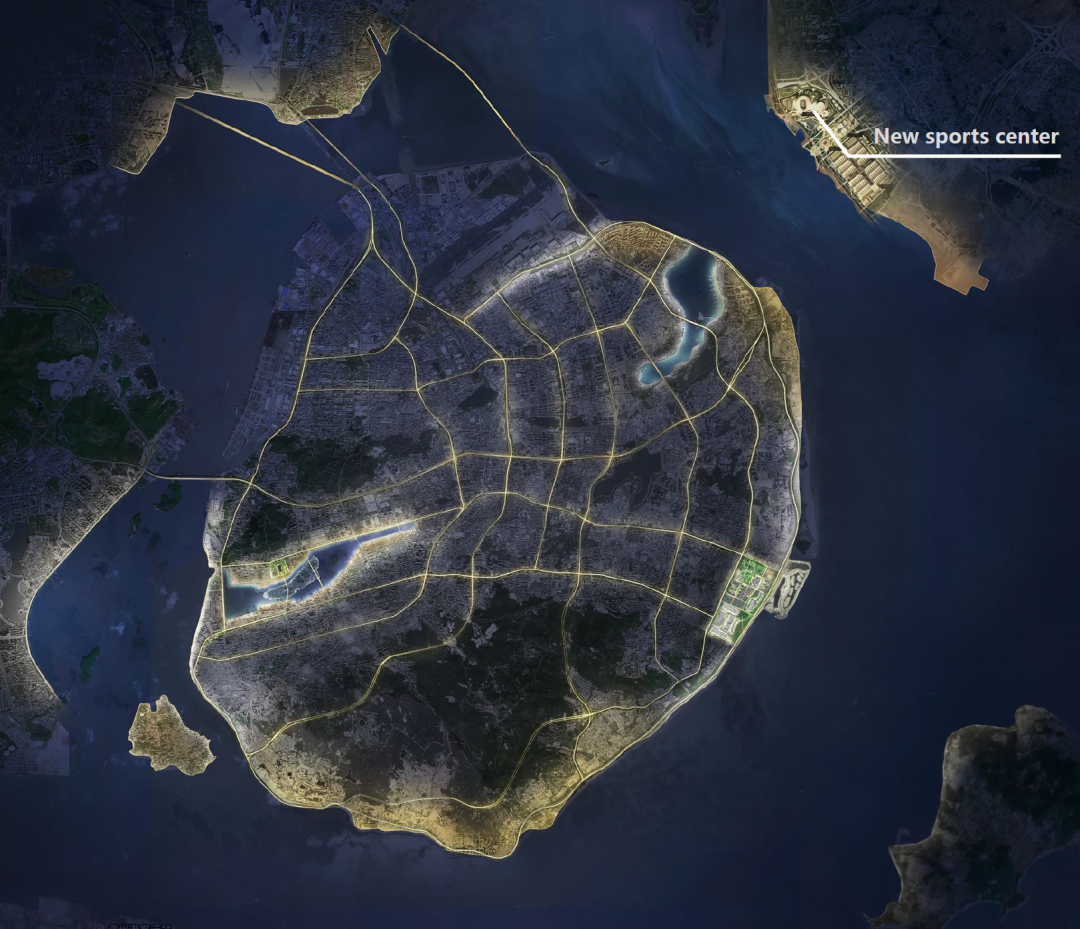

▲项目所在位置与厦门本岛整体光环境策划的关系

厦门本岛核心区是与陆地切断的岛，面积不足 130 平方公里。随着经济发展，主城区向翔安方向拓展，机场也迁至翔安海湾。翔安片区与本岛隔海相望，对岸规划了会展、体育、会议、商务等中心。体育中心是重要部分，包括体育场、体育馆、游泳馆、多功能训练中心等，规模较大，还有大面积室外景观和户外运动场地，海岸边有游艇码头，视域开阔，景色绝佳。未来将是从本岛对望的新都市景观，城市公共建筑要为城市服务，沿岸建筑要展现风采。体育、会展、会议、娱乐、文化商务区的高层建筑沿岸线展开，建筑构想如白鹭展翅、闽南大厝翼角翘起，与厦门共鸣，必为厦门增添色彩。

回到灯光设计策略，我们需要与厦门匹配的光。2016 年，我们完成了厦门城市整体光环境规划，统合了环境、建筑、生活、文化、礼仪的光，并得到实施，当时甚至将金门岸线也纳入思考范围。

▲片区整体光概念规划

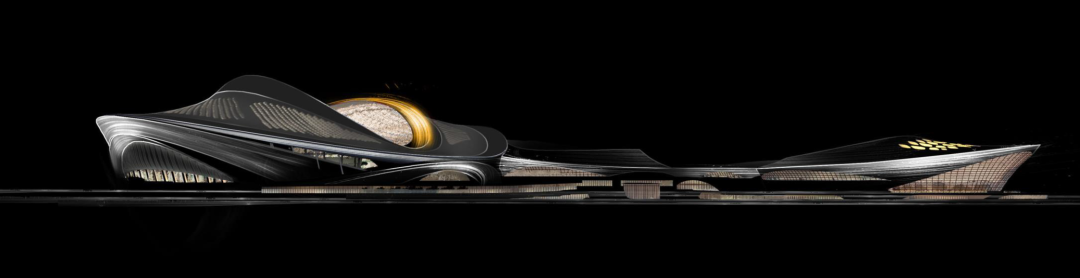

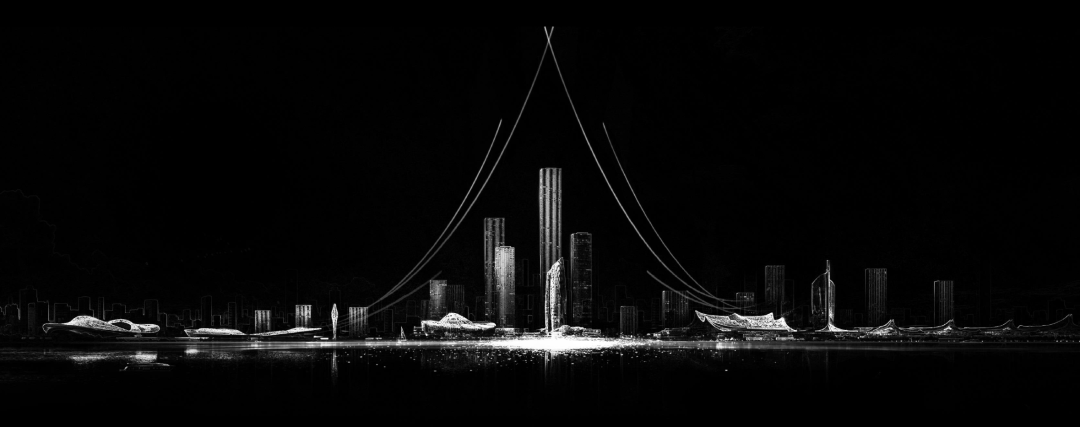

▲沿海立面的多层次夜景设想

对于这个商务片区，我们也做了整体规划，把未来的优美建筑轮廓线用光来描述表达。以白鹭飞扬之姿，构筑蓬勃升腾之势，塑造新的厦门海岸线，隔岛相望。于是，有前景有背景，繁华都市耀然眼前。节日里，建筑在起舞，都市在欢腾。平日里，建筑环境优雅自在，高低错落，层次丰富，并延续着本岛的光脉络，跨海而生。

▲场馆的灯光概念启发于诗意般的厦门环境

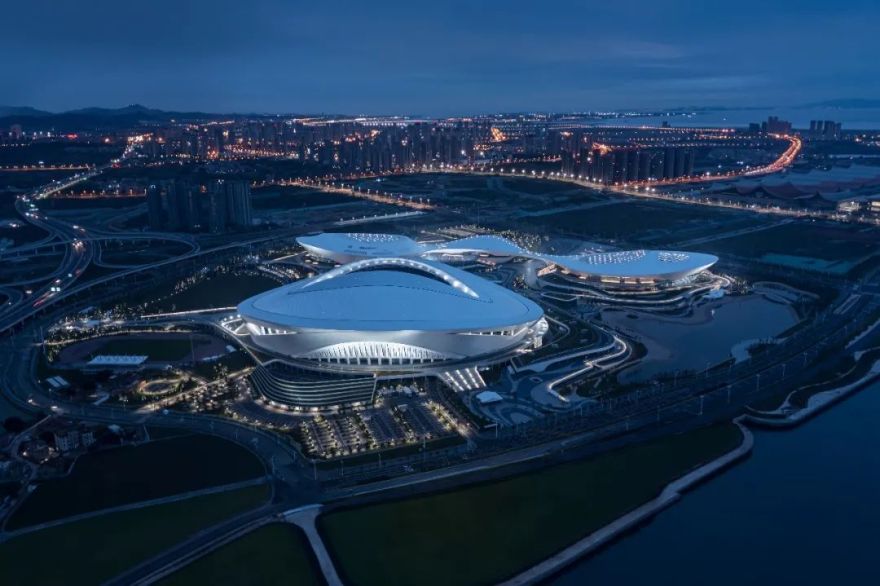

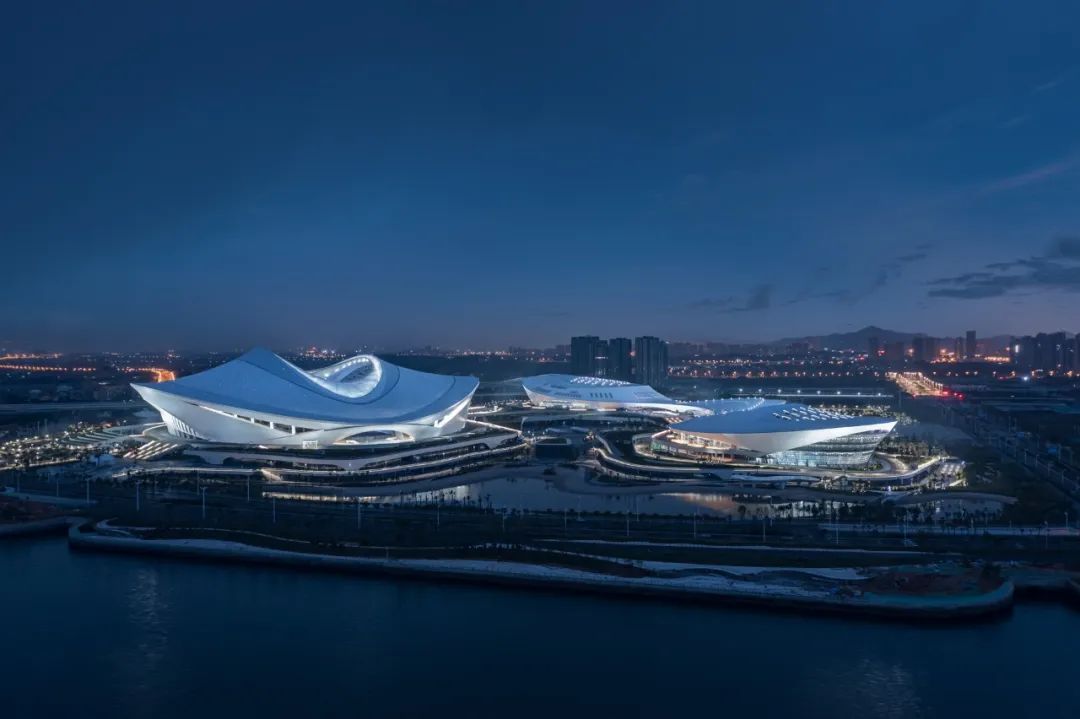

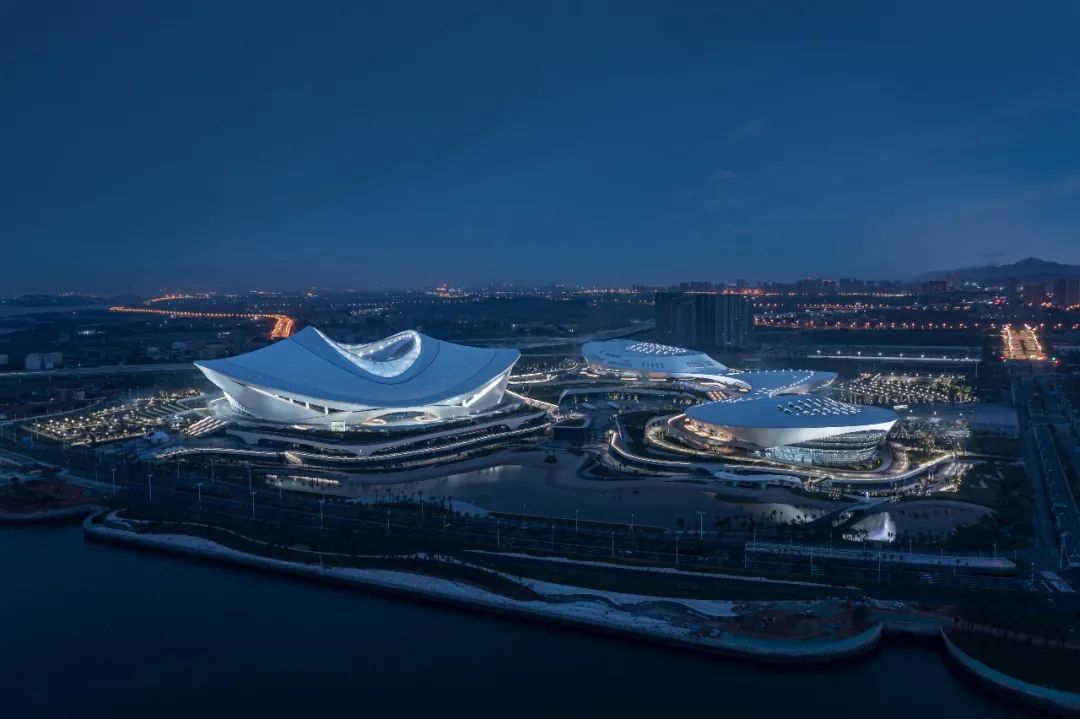

▲体育设施的整体效果，在优雅中升腾

▲功能的光与塑形的光融为一体相得益彰。

对于体育建筑群的灯光场景表现，首先想到用光表现光翅，腾翔之势。整体上用投光演绎韵律，用光体现轮廓转折，结合建筑内部的光，场地的功能光，结构及表皮细节的光，共同构成光的画面。照明设备采用了多通道染色灯具，平日立面投以白色光，节日，重大活动使用彩色光等满足运营需求。

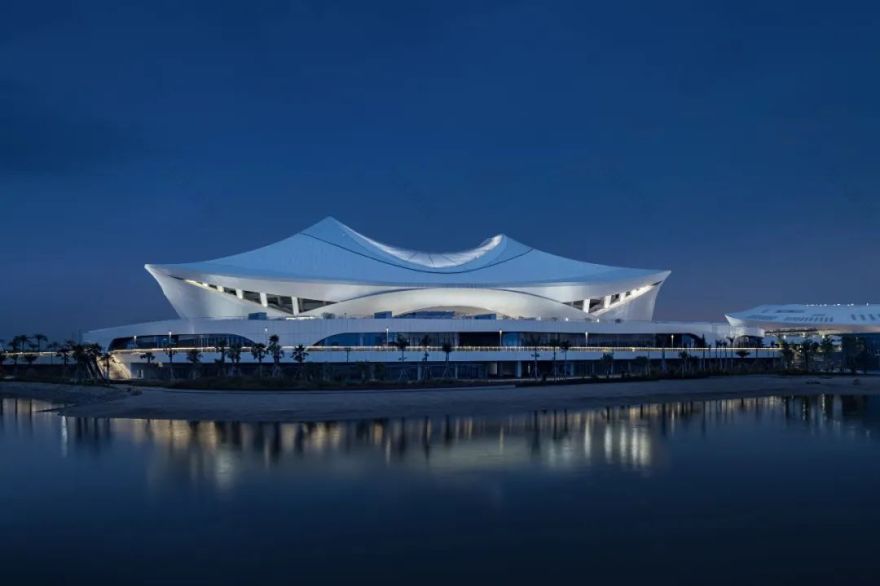

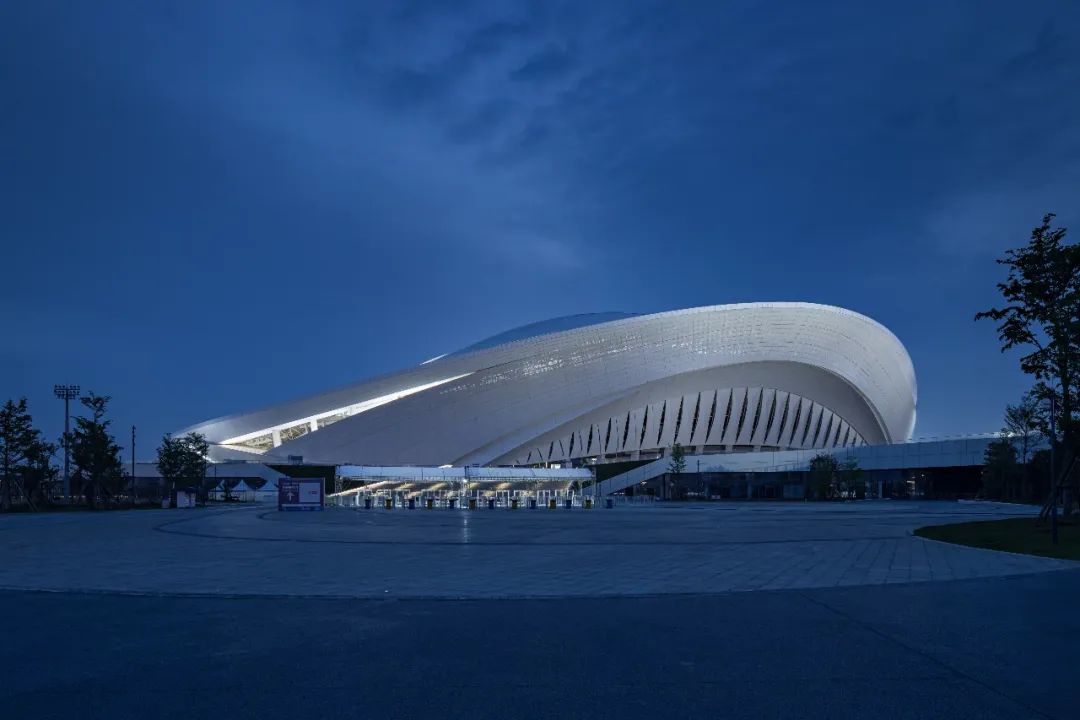

▲主体育场正式命名为白鹭体育场，用光也用纯洁的光

▲强调细节并服从整体灯光强度平衡

▲主入口面的细节与材质表现

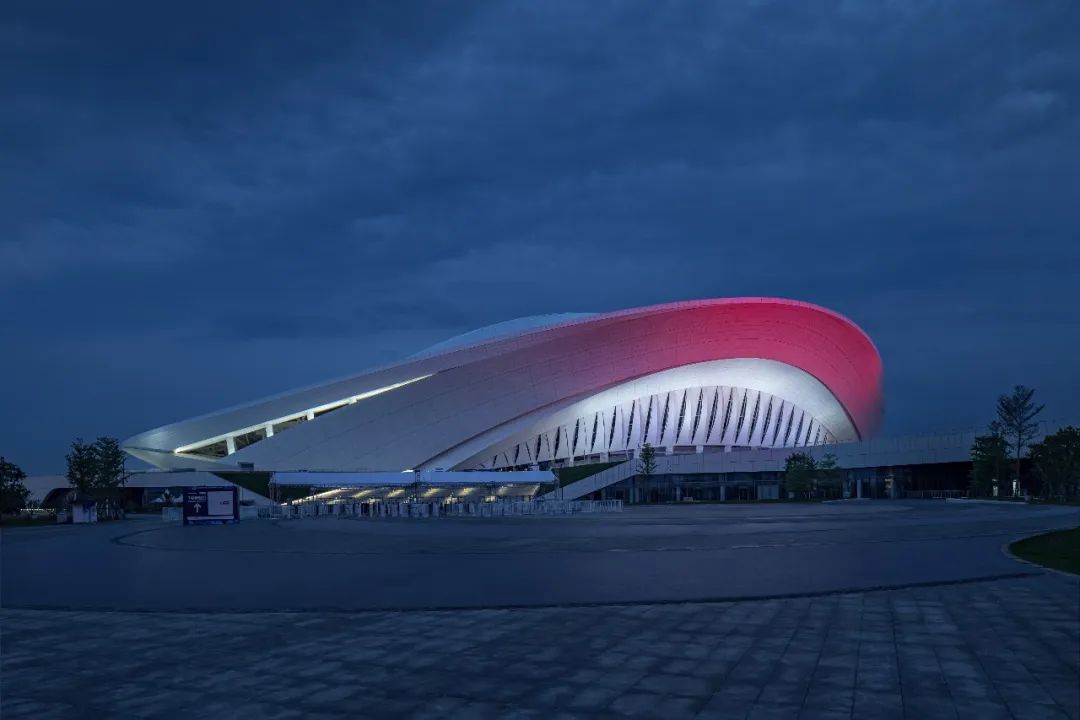

▲需要色彩时的灯光晕染

▲需要信息发布时的光像素

屋面也是立面的一部分，屋面天窗里内藏灯具，加强灯光内外相通，实现空灵感。为了消除大面积屋面的沉重感，研发太阳能点光源，随机于屋顶面布置，期冀与星际的呼应。主场馆上空屋顶内环是半透光膜材质，照明方式来自内部结构层。由于投光距离不尽相同，根据计算结果，采用功率在 130W-240W 之间的灯具，让膜屋顶均匀亮起来。结构细节补充了线条灯，功率在 50W-100W 之间。作为运动设施，信息窗口必不可少，在体育场主入口拱面上安装点阵 LED 屏，光源藏在穿孔板内侧，达到播放内容的要求，且不影响外观材质。平日主入口幕墙用光刻画，强调表现结构力量和构造逻辑等，在细节上，选用 12W 偏配光灯具，照亮入口的幕墙桁架，突出主入口，门廊也用条形地埋灯打亮。

亮度设定，也是设计的重要环节之一。其实海上是暗的，只有天光的反射，沿海主立面并无杂光干扰。根据现场观察和以往经验，基本看面亮度设定在 3cd/㎡左右，一些重点部位设定为 5cd/㎡-10cd/㎡，也有 10cd/㎡-20cd/㎡的突出部分，目的是呈现展翅翱翔的样态变化。

▲与水相拥与水相映

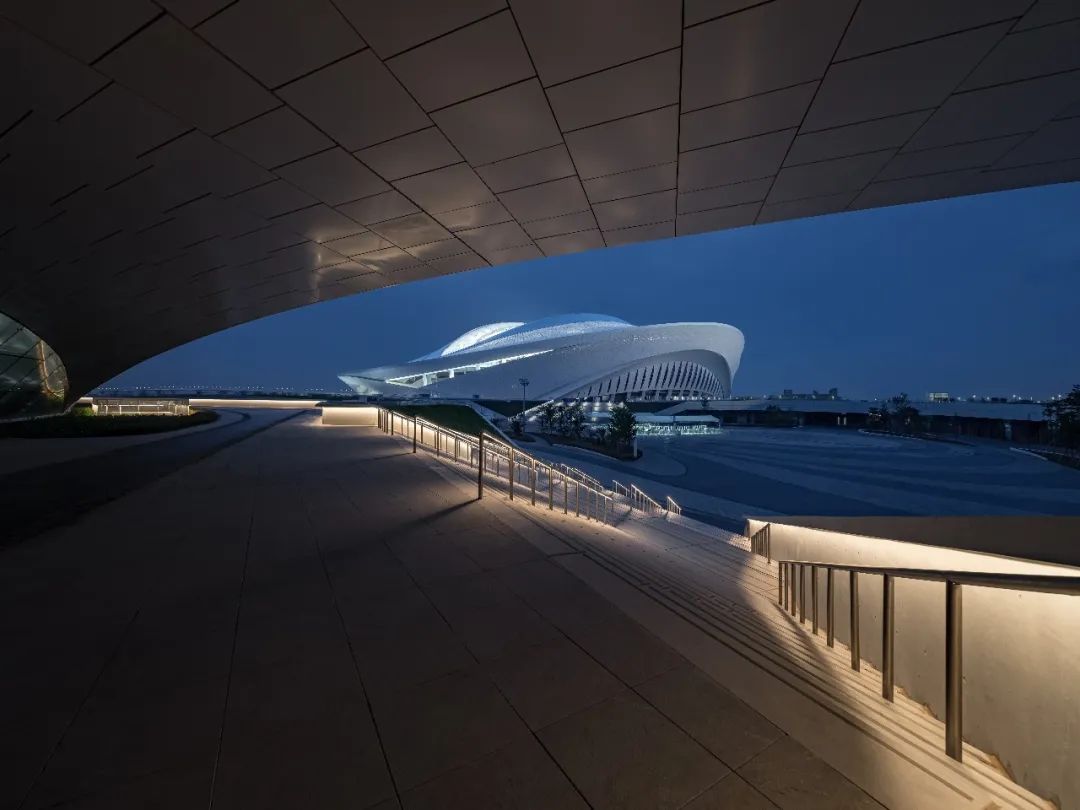

▲平台的光也生成景观

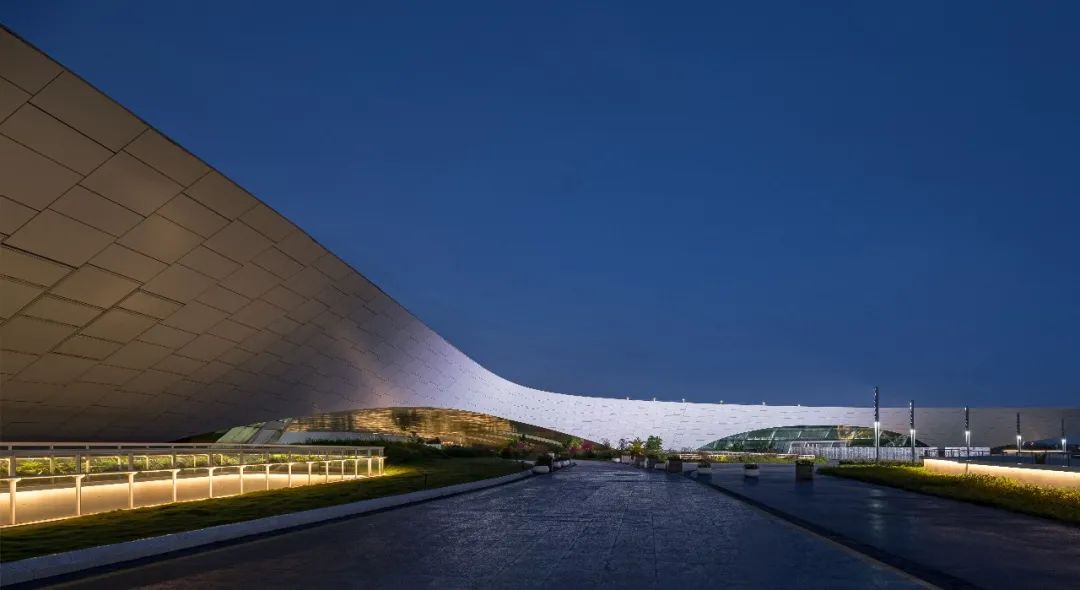

▲泛光轻柔如绢

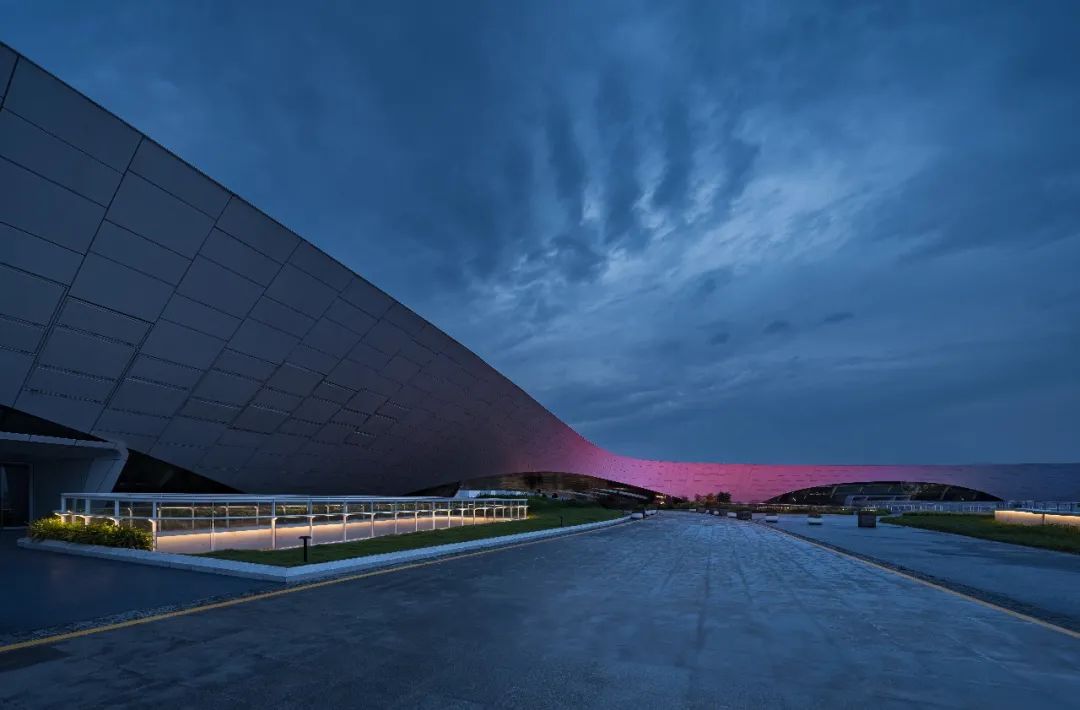

▲灯光施以色彩正如晚霞来迎

体育场馆的平台互相连贯，目的是解决人流出入疏散。以功能照明为主同时兼顾景观效果，设计手法采用简约明晰的方式。在二层平台的围栏下，现浇混凝土专门预留开槽，做出界面的光和引导的功能光。进入入口，也用筒灯下照地面，强化立面、地面、氛围，满足使用。体育设施的立面尺度很广，需要立杆安装投光灯作泛光照明，同时地面亦需要功能照明，满足场地使用，包括疏散照明等。6m 灯杆设置在二层，15m 灯杆设在草地里。使用 70W-120W 投光灯，根据计算，选取 30-15 度、10-5 度等光束角组合，满足远近距离泛光需求。户外大面积景观的照明方式以路径广场的使用要求为主，光同时起到引导、衬托景观作用，以环境和谐舒适为目的。主入口广场主通道上地面布置了装饰点光，强调重要性，一些步道立杆庭院灯下照，优先地面的光。广场上立杆实现基本照度要求，并把光延伸至景桥、观景台、水岸，形成一体化。体育中心作为片区的建设先行者，也要兼顾未来会展中心及商务区夜间光环境的建设与发展，整体性与个性相得益彰。另外，运营中还会有新的需求、场景，设计有预设和留有余地，适应可持续发展的需求。光永远是环境的辅助者，光照亮的是人的活动场所，有效地利用能源也是职业的本能诉求。本次设计尝试了使用无线的太阳能灯具，以适应屋顶的随机布置，节约布线成本，方便维护。同时试验太阳能灯光的表现，尝试清洁能源的直接应用是未来的方向，显然向太阳借光是很好的方式。

▲建筑群在节日里的浓妆淡抹

项目名称：厦门新体育中心项目泛光照明

项目业主：厦门路桥工程投资发展有限公司

建筑设计：中国建筑设计研究院有限公司，东南大学建筑设计研究院有限公司 ，杭州中联筑境建筑设计有限公司

照明设计：栋梁国际照明设计(北京)中心有限公司

团队成员：许东亮，张国强，常瑛，郑菁菁，王善鑫，夏卉，杨盛州，袁野，袁莉，胡巧云，倪勇，吉璐，孙文甲

项目摄影：楼洪忆

主要产品应用：

F01 投光灯：70W，5700K

B06 投光灯：120W，RGB

L04 线型投光灯：57W/1.0m，5700K

B01 舞台染色灯：240W，RGBW

Y01 户外图案投影灯：750W，RGBW

E01 灯带：9W，3000K

P02 定制太阳能点光源：3W，6500K

窗台灯：4000K

-----------------------------------------------
