ARQT 2701 - 202210 |  Hombre, clima y arquiitectura:

Actividad 4: Un espacio habitable para un clima tropical o ‘tropi-pod’

Cada grupo diseñará un espacio habitable (con un volumen aproximado de 24 m3, de 2m x 2m en planta y 8m de altura) en el clima trabajado previamente. Emplear los siguientes lineamientos vistos a través de la clase:

1. Proceso de Diseño Neutro en Carbono:

Describir el funcionamiento del espacio habitable en lo concerniente a las áreas de reducción de emisiones GEI (operación, construcción, agua y residuos) como se hizo previamente en la Actividad

1. Recordar las principales áreas de reducción:

• Por operación: confort térmico, análisis del clima, diseño del lugar, reducción sobre calentamiento/enfriamiento, calor solar pasivo o activo, diseño con luz natural, energía renovable.

• Por construcción: calidad del aire interior, paisajismo sostenible, diseño material eficiente, selección material, optimización de construcción

• Por tratamiento de agua: agua potable y recolección de aguas lluvias

• Por manejo de residuos: generación de energía a partir de residuos, compostaje, y control de residuos

2. Confort térmico y operación:

Mostrar en el interior del espacio las características de la envolvente propuesta y electrodomésticos tal como se hizo previamente en la Actividad 2.

3. Planimetría

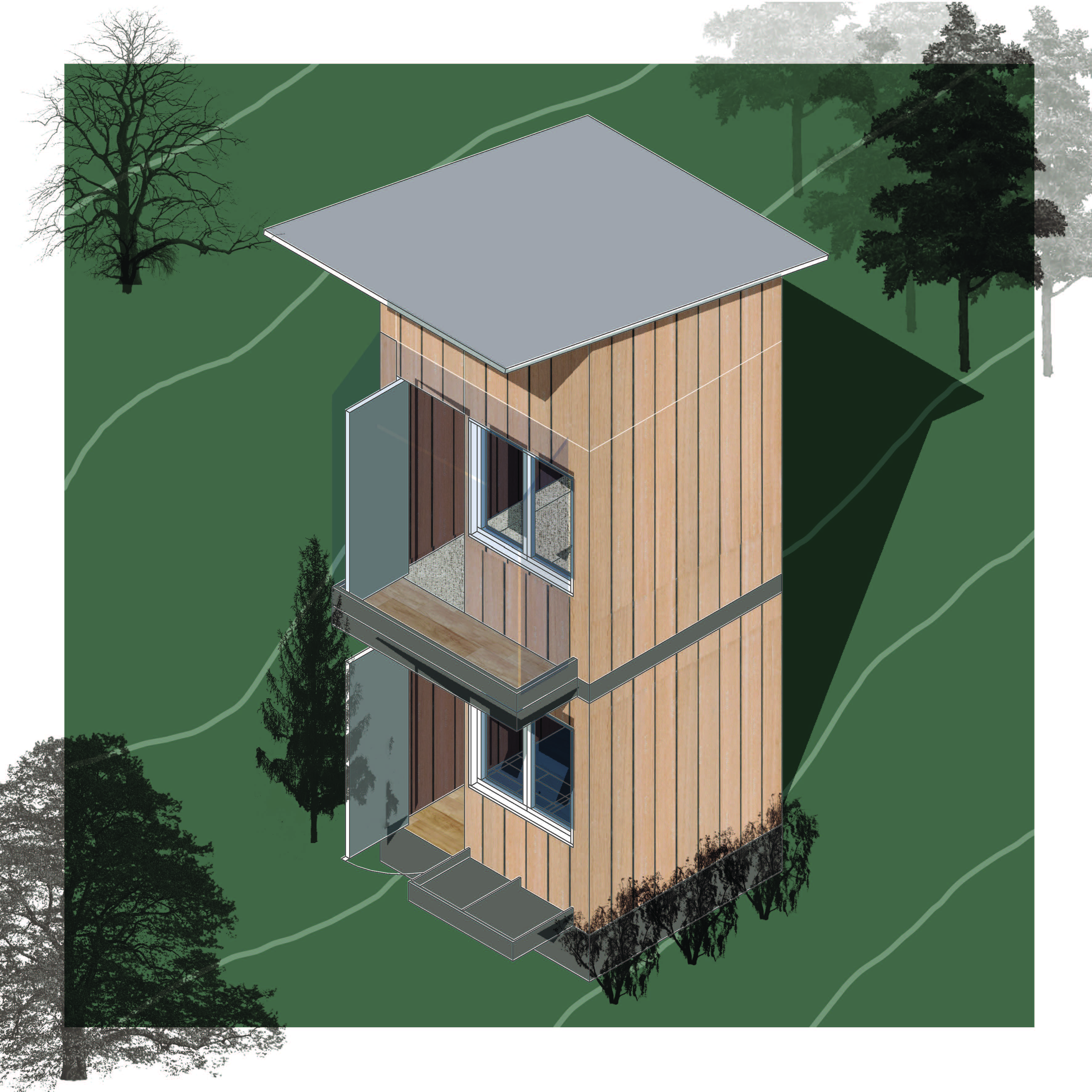

Axonometría

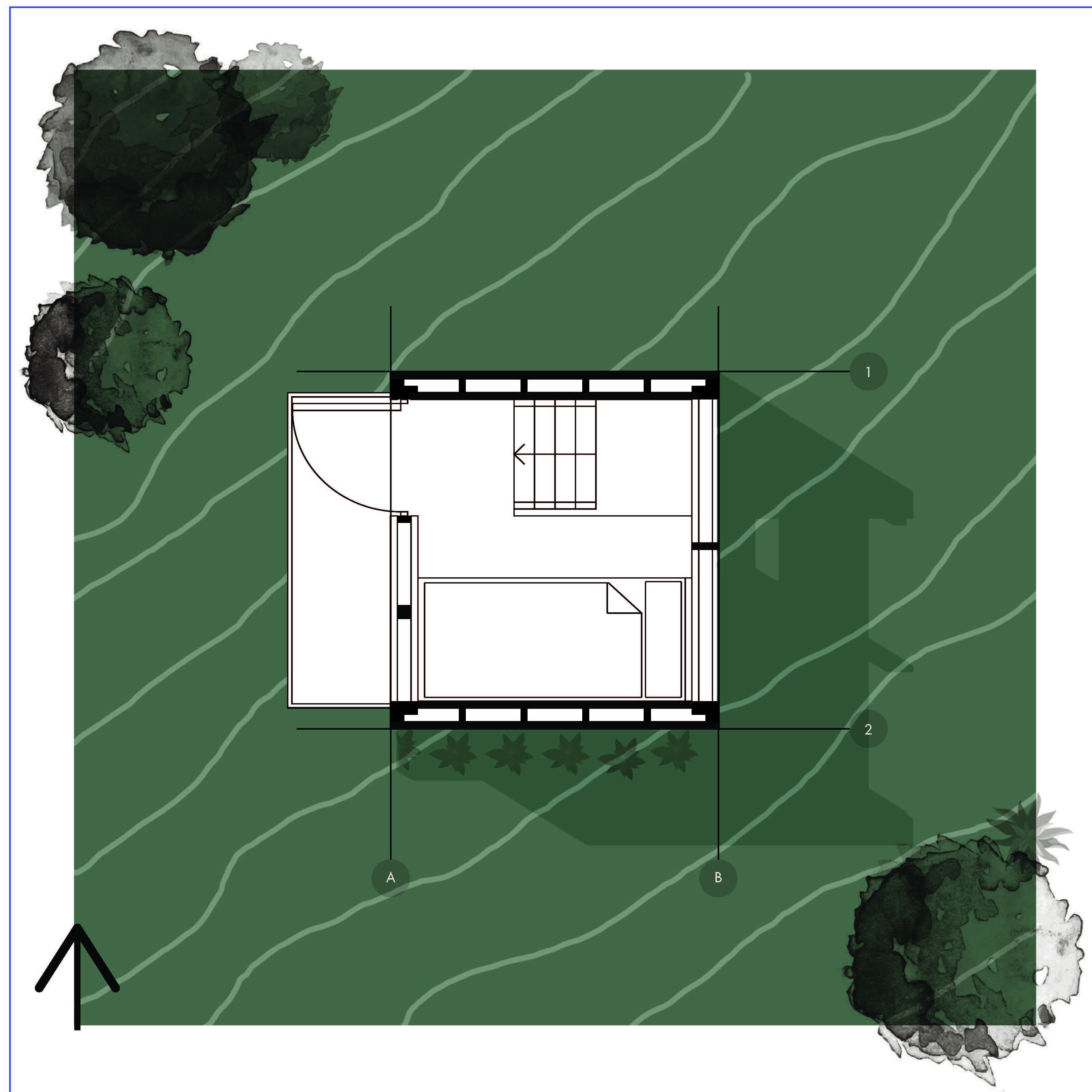

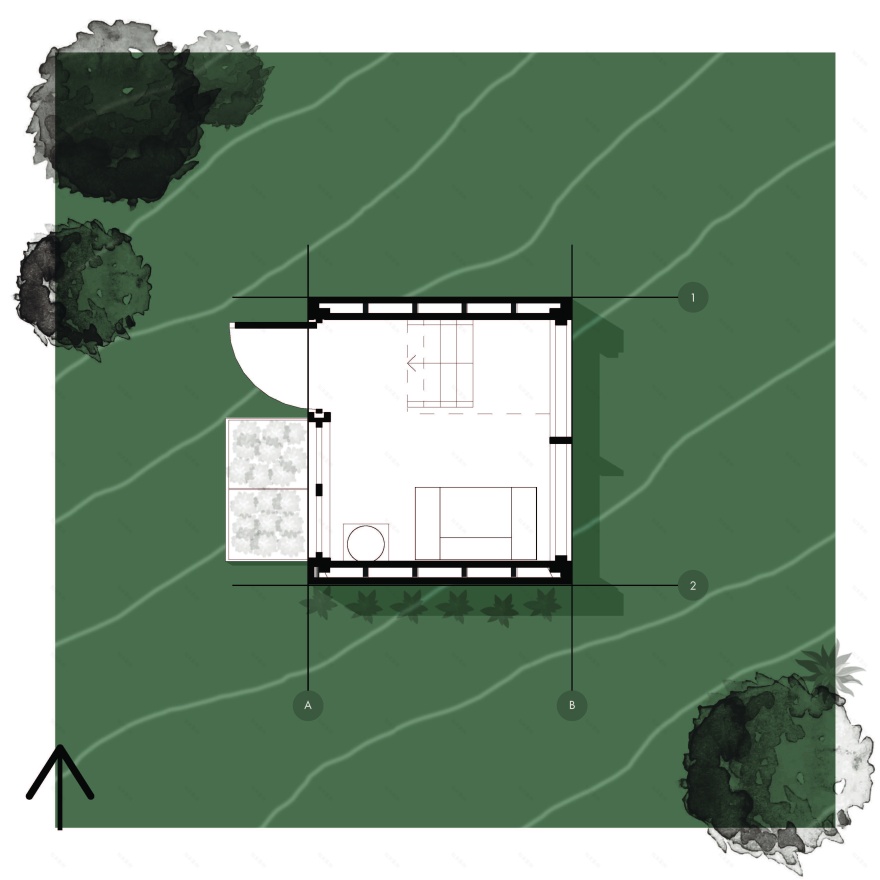

Planta 1er piso

Planta 2ndo piso

Planta cubierta

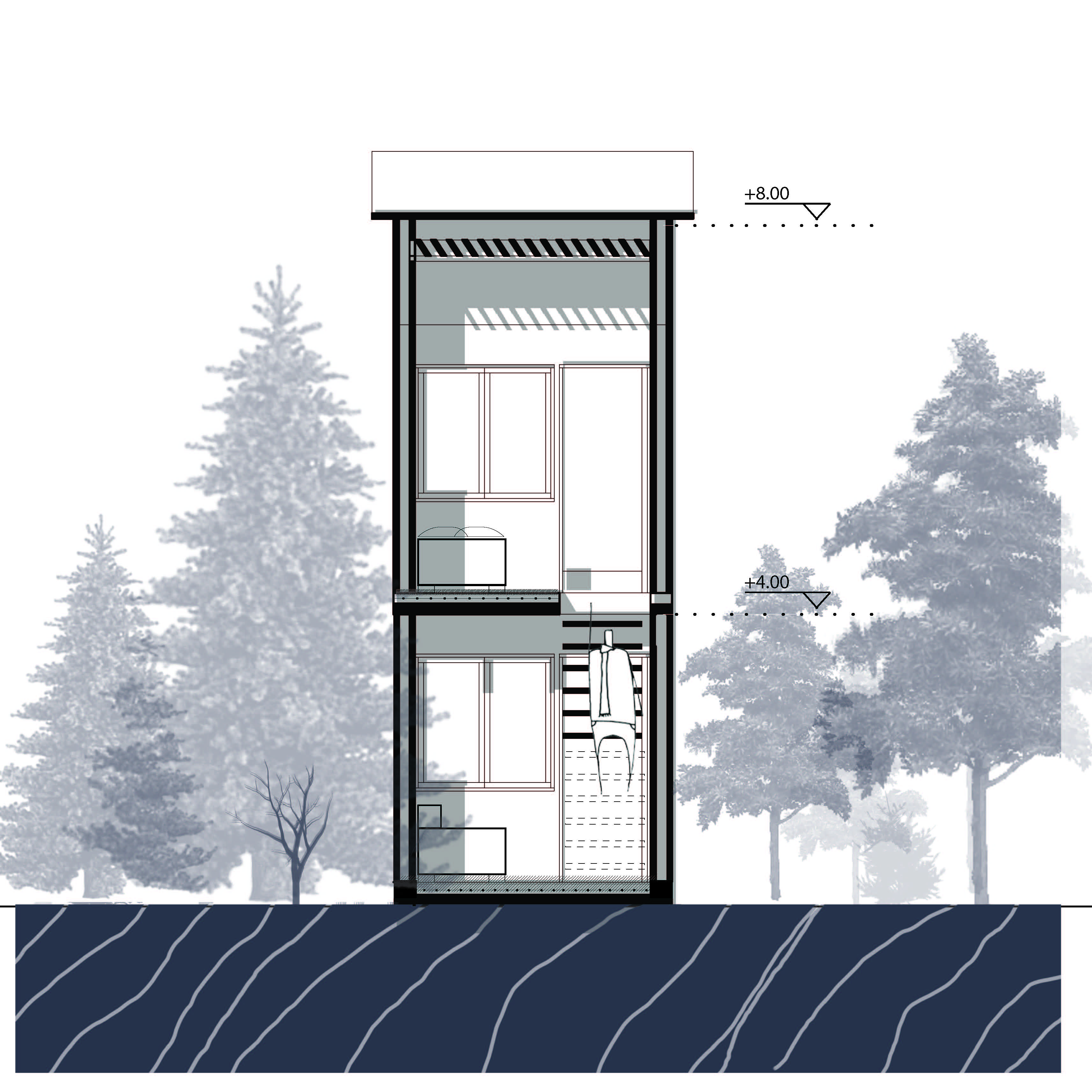

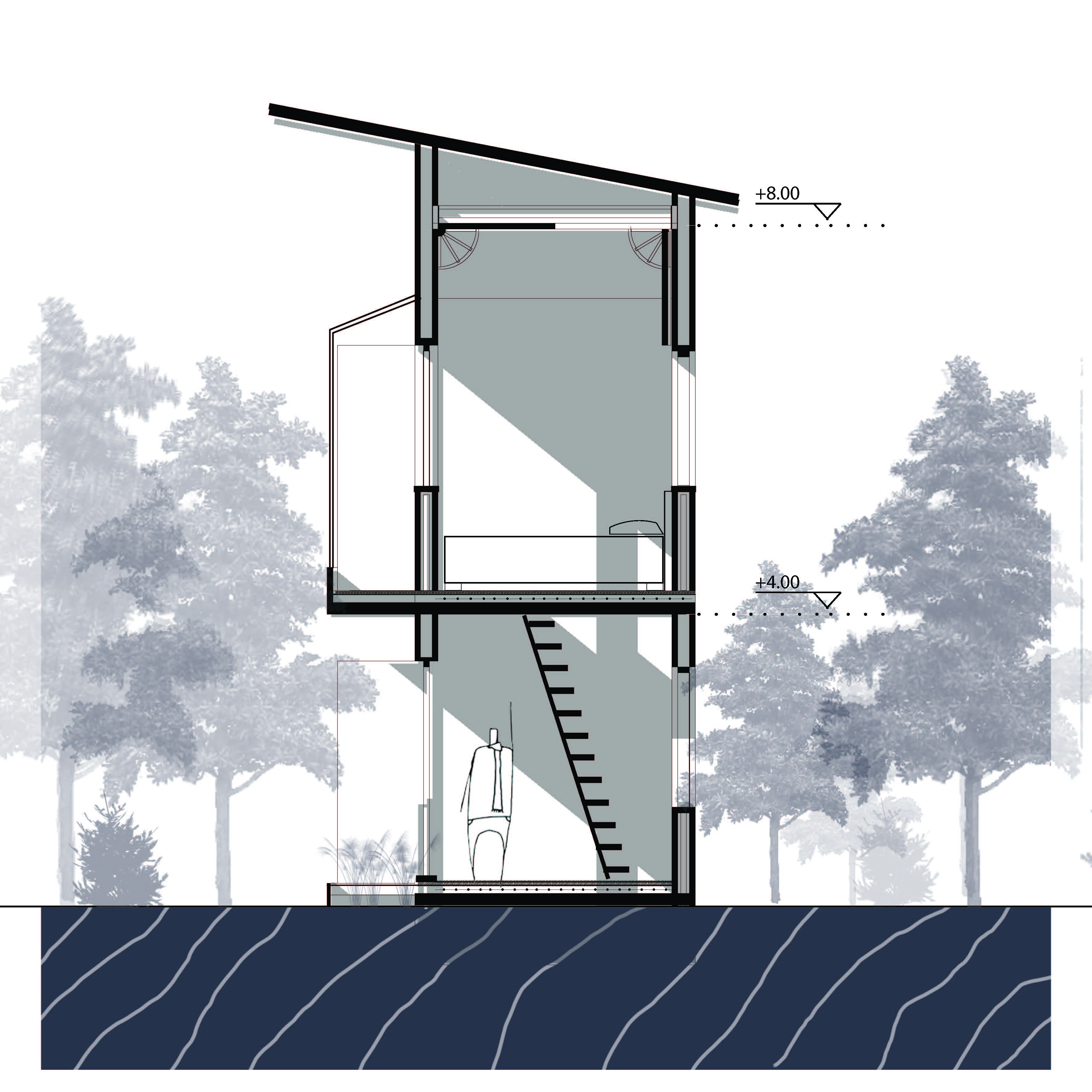

Corte A'

Corte B'

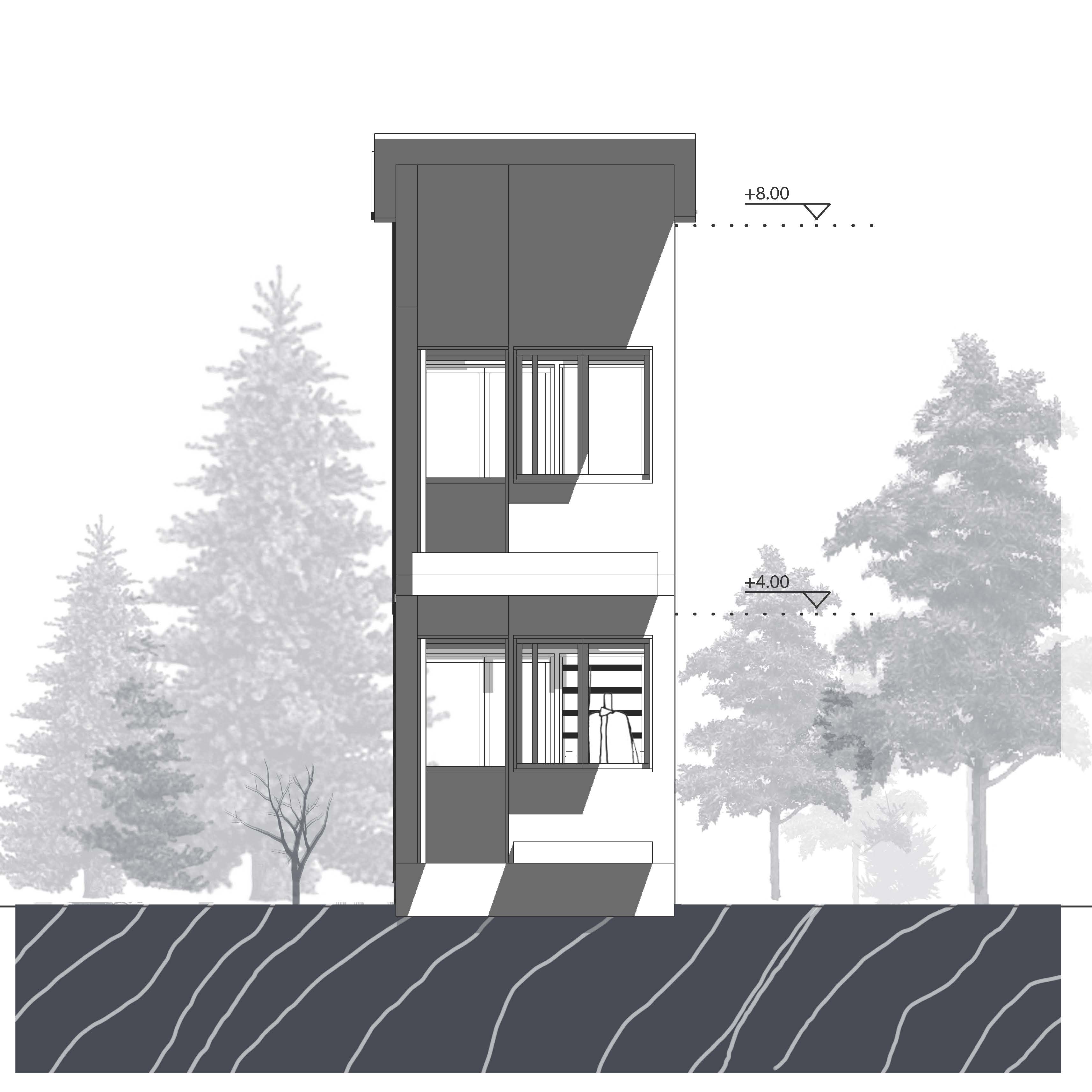

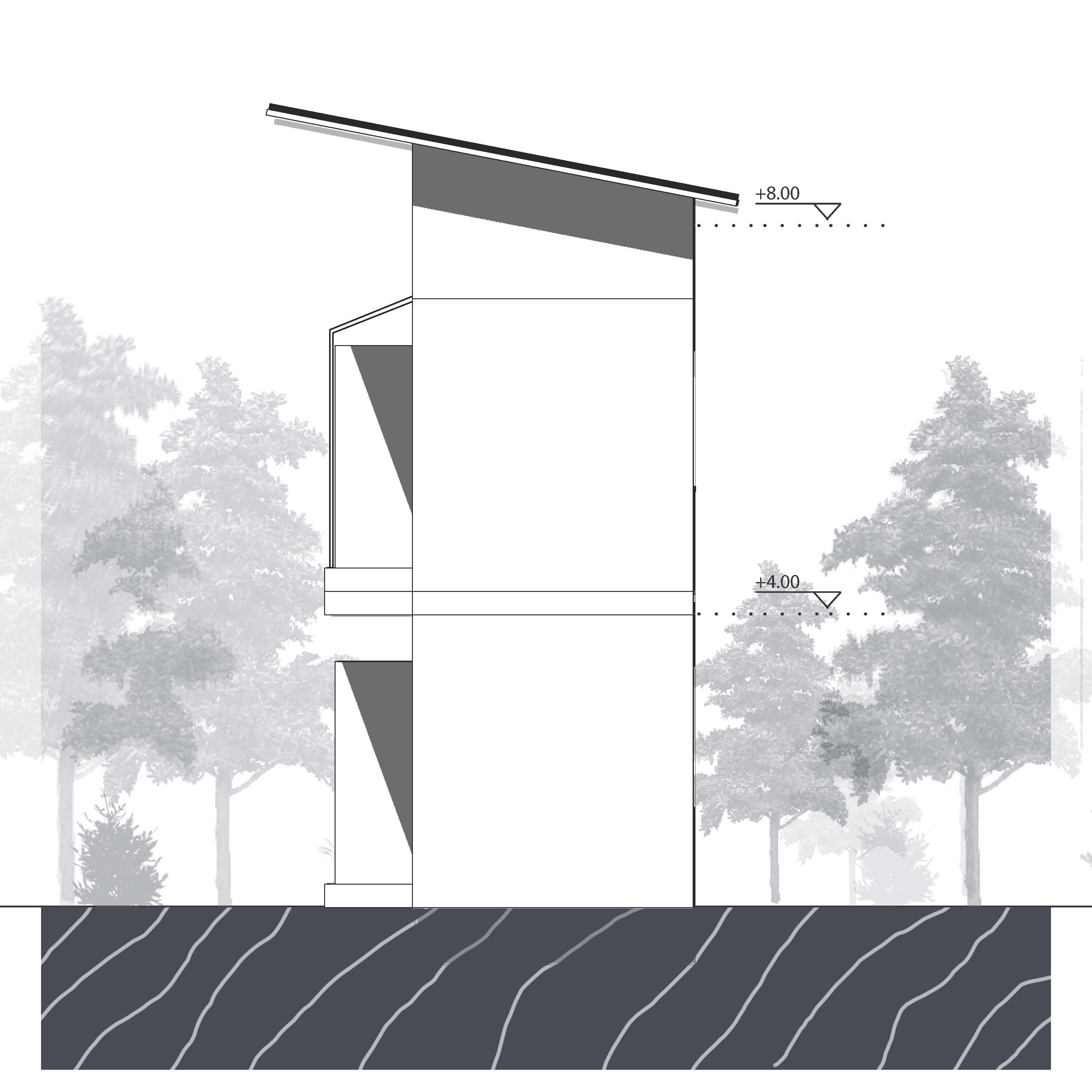

Alzados

Modelo 3d

4. Análisis climático:

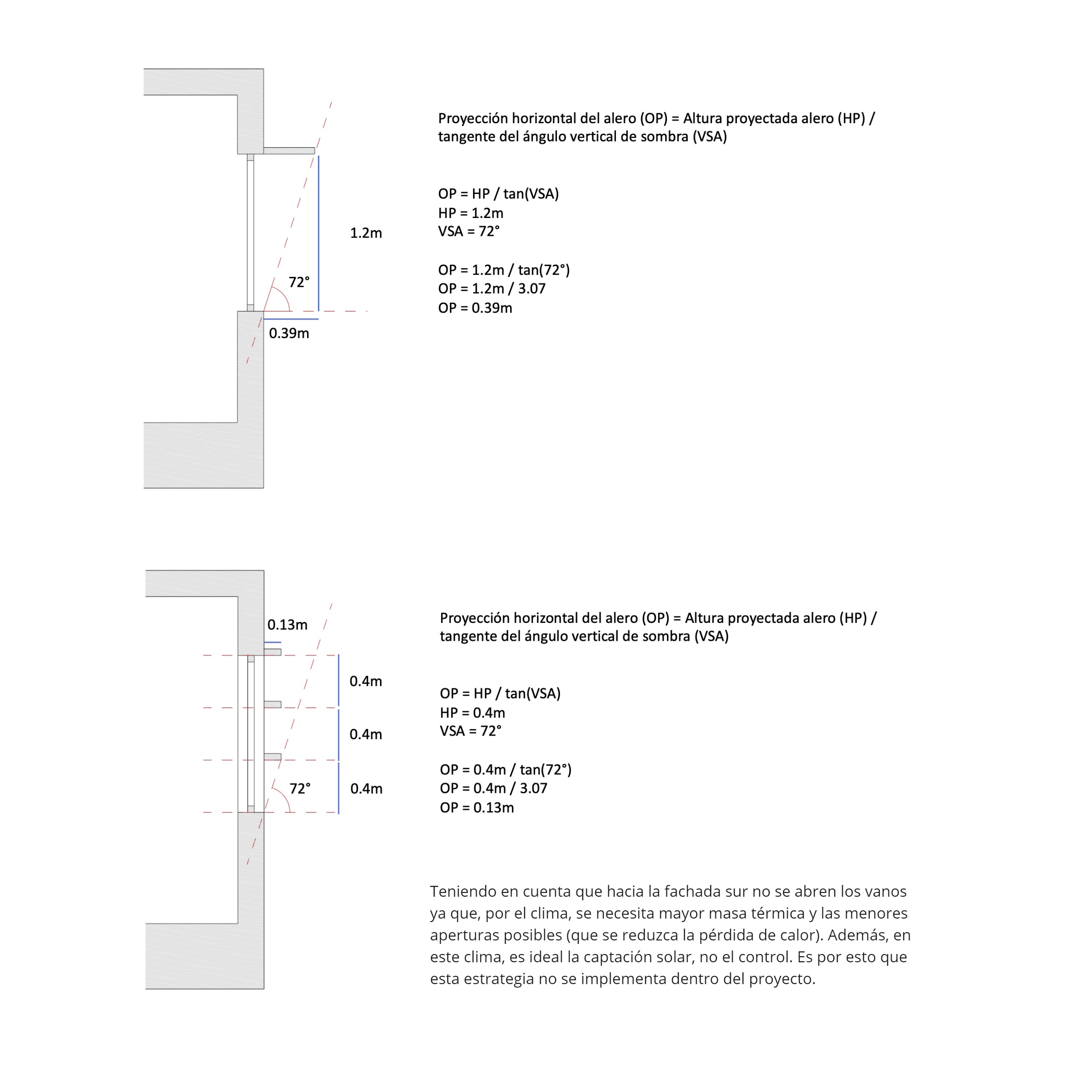

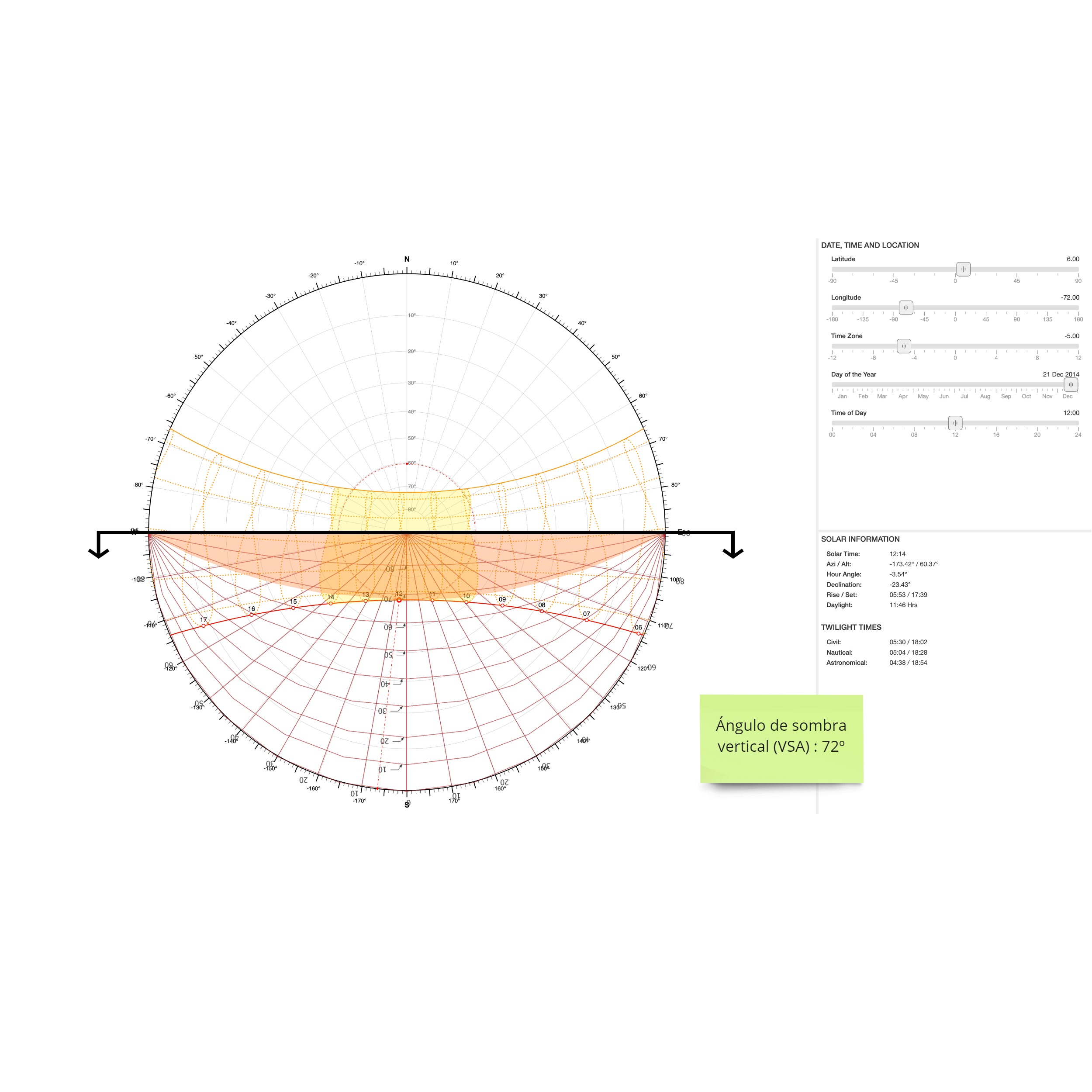

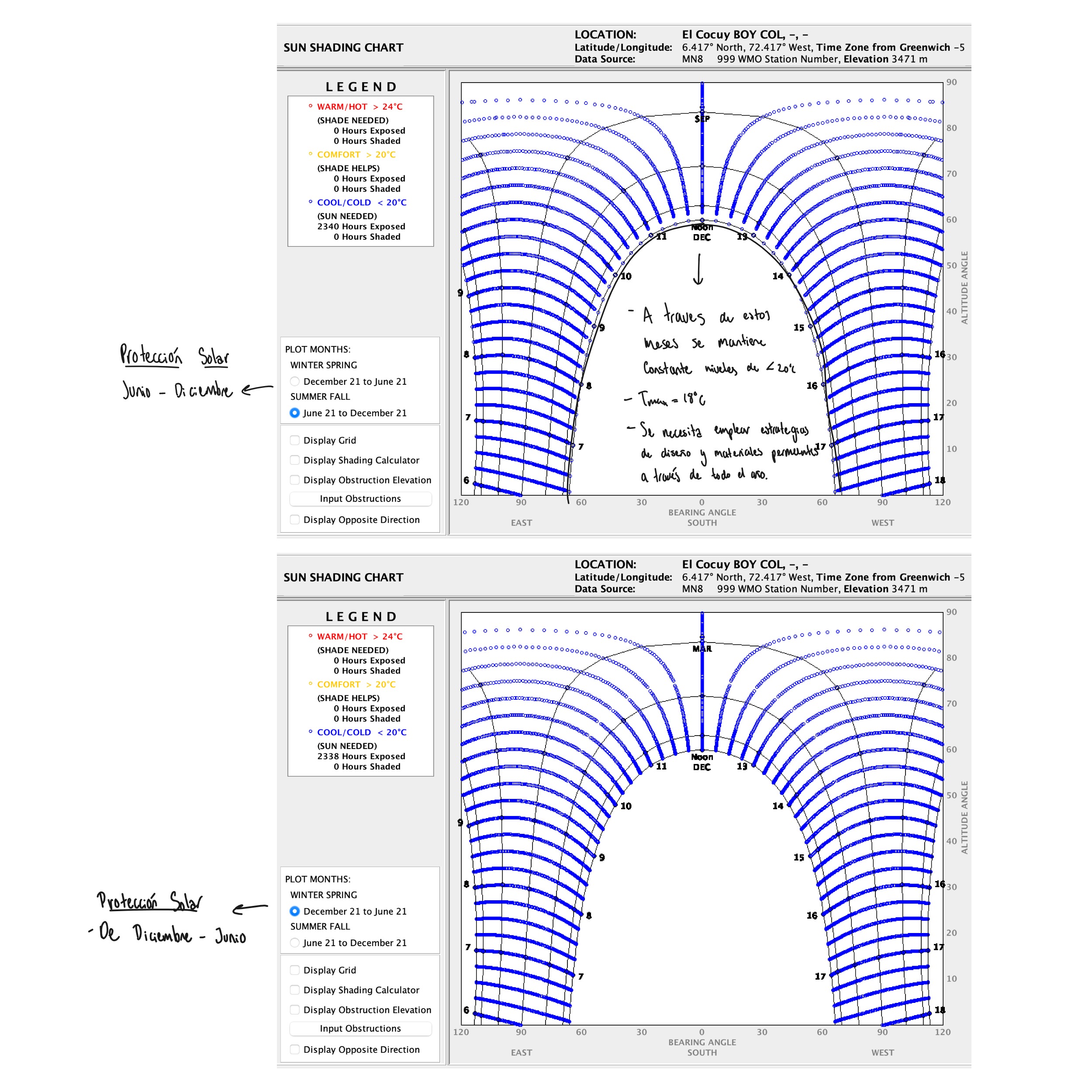

Este espacio habitable o ‘pod’ se debe emplazar en el clima asignado previamente en laActividad 3. Por los que los datos provenientes del archivo de ‘Climate Consultant’ se debenemplear para el diseño:1. Carta psicométrica (Psycometric Chart).2. Estrategias de diseño sugeridas (Design Guidelines).3. Carta solar vertical (Sun Shading Chart).4. Rosa de los vientos (Wind Wheel).5. Tablas en 3D (3D Charts).La carta solar vertical se utilizará para el diseño de un elemento de control solar en la fachadasur del espacio, y la rosa de los vientos para indicar intenciones de ventilación natural.Igualmente, tener en cuenta la selección material mostrada en clase basada en "PrimitiveArchitecture and Climate", por James Marston Fitch (mirar también a opciones materiales máscontemporáneas).
