Análisis Edificio B Universidad de los Andes

Para este módulo se dibujó la planta del edificio B de la

Universidad de los Andes y sus alrededores. Para una mayor facilidad en el proceso de dibujo, se trazó una retícula de 2cm. Posteriormente se realizó un modelo 3D, el cual se utilizó para hacer posteriores ilustraciones.

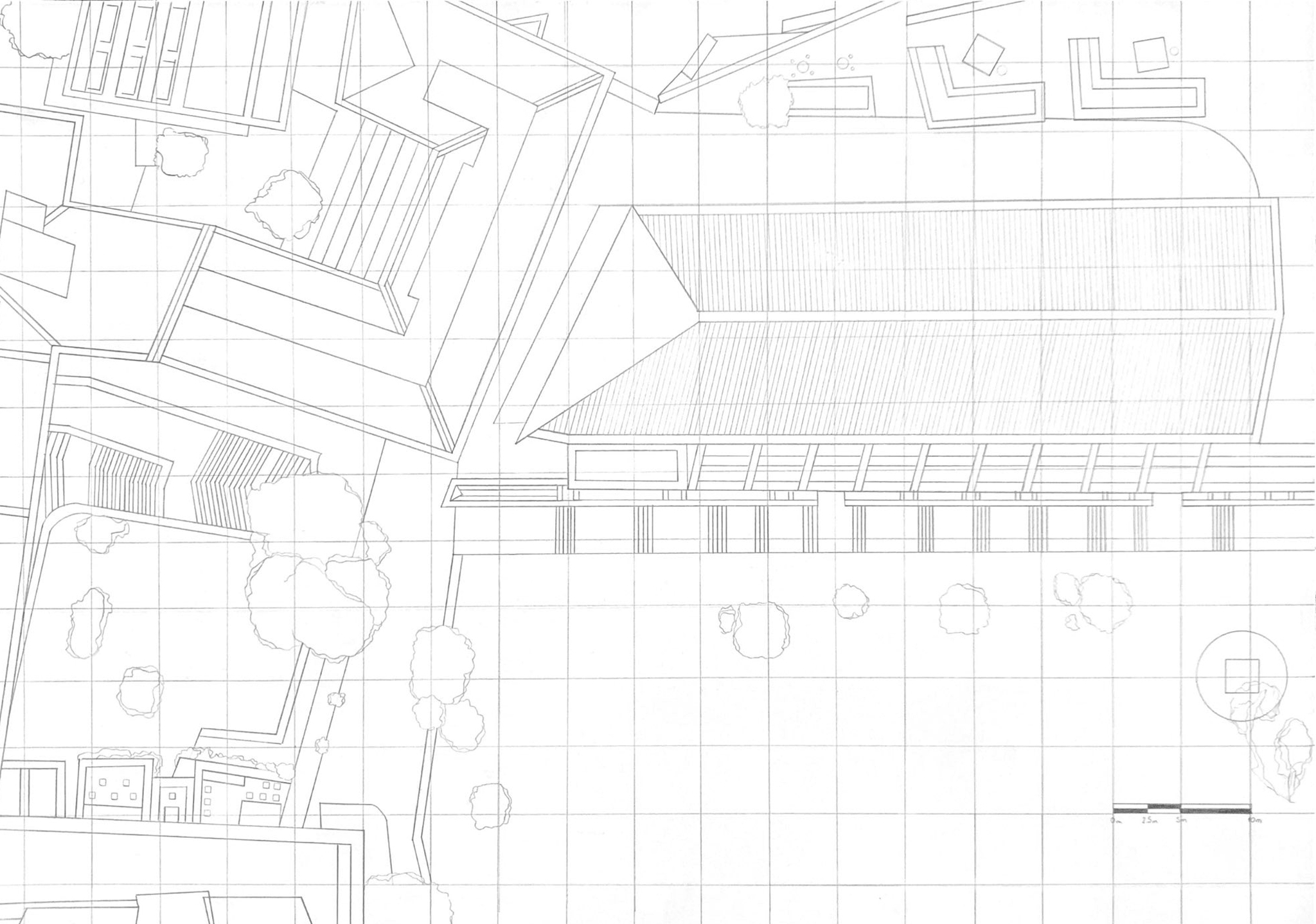

Planta & Contexto

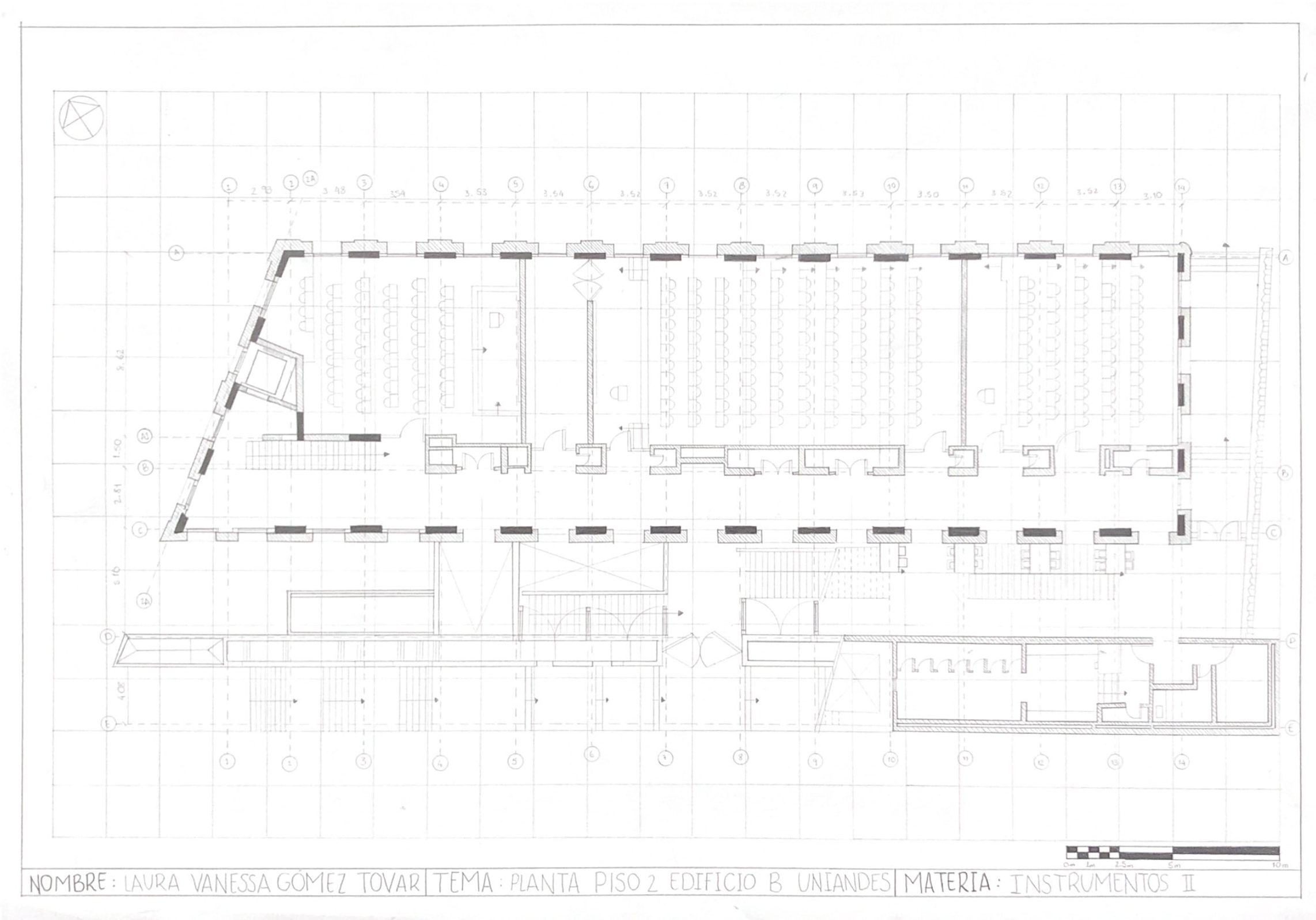

Planta Piso #3

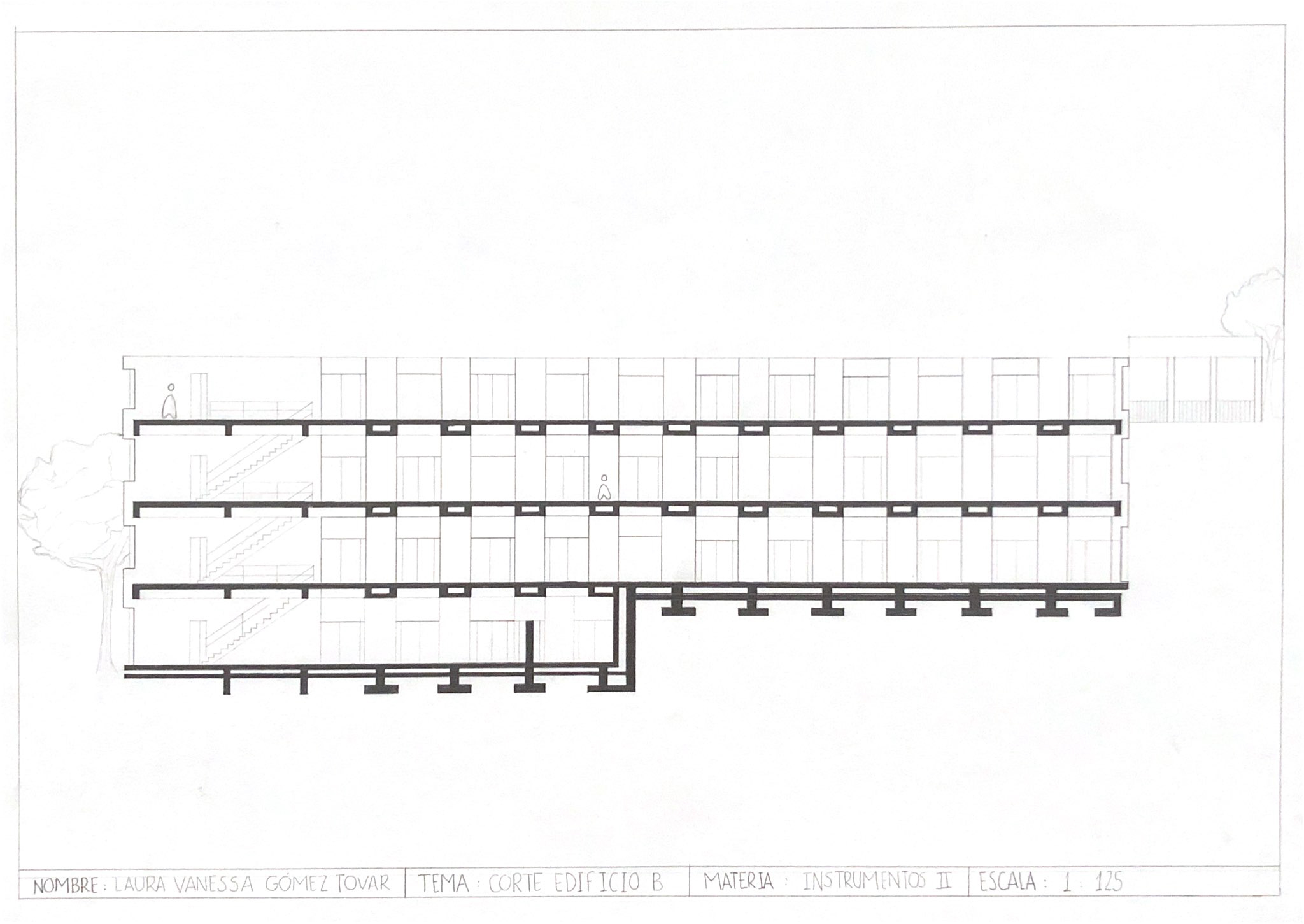

Corte Longitudinal

Corte axonométrico

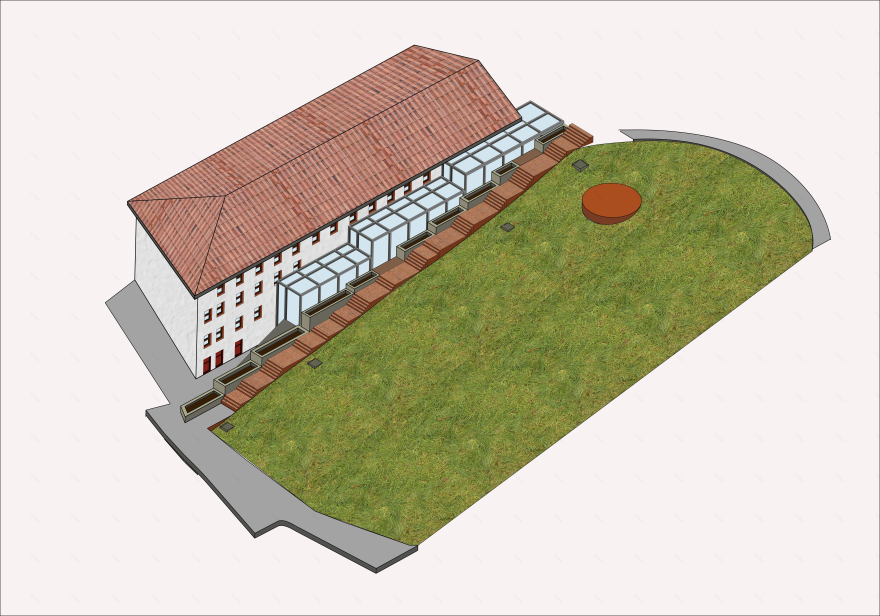

Axonometrías

Representación axonométrica
