侨城北公园游客中心丨中国深圳丨一树建筑工作室

2024/08/25 14:34:53
查看完整案例
微信扫一扫
收藏
下载
侨城北公园游客中心丨中国深圳丨一树建筑工作室-0
侨城北公园游客中心丨中国深圳丨一树建筑工作室-1
侨城北公园游客中心丨中国深圳丨一树建筑工作室-2
侨城北公园游客中心丨中国深圳丨一树建筑工作室-3
侨城北公园游客中心丨中国深圳丨一树建筑工作室-4
张超
两座建筑都位于缓坡上,因此设计策略中尽量减少挖掘并将建筑体部分嵌入土中,利用覆土层的保温作用提高节能效率。此外建筑的种植屋顶柔化了几何边缘,降低了径流系数,并减少了夏季制冷负荷。
一树建筑工作室
侨城北公园游客中心坐落于深圳市中心一处被高强度建筑开发所包围的原生态树林山丘。
如何在这座原生态的山林之中置入基础性的公共服务设施,同时保护原生自然环境,是建筑师所面对的挑战。
侨城北公园游客中心丨中国深圳丨一树建筑工作室-10

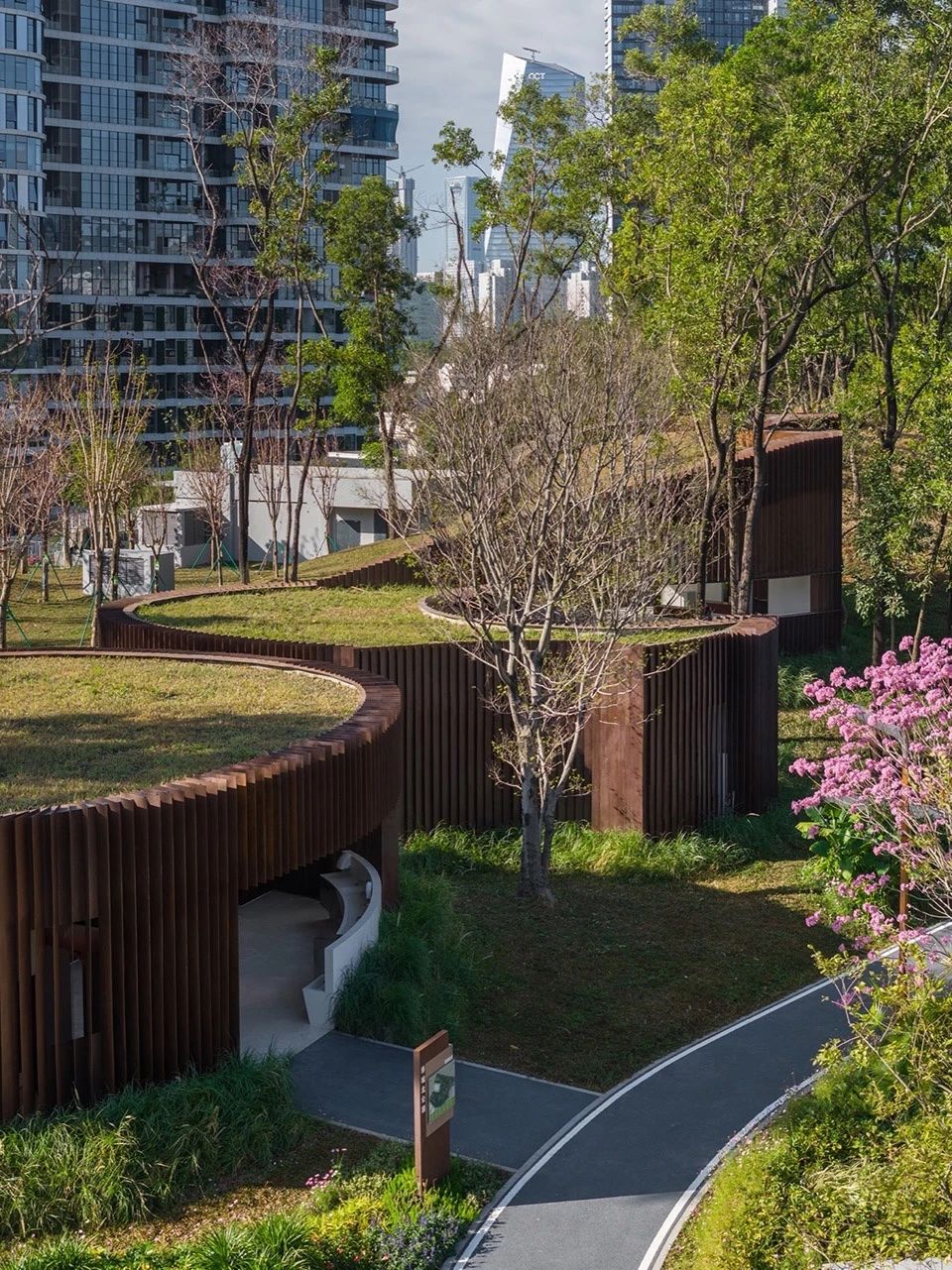

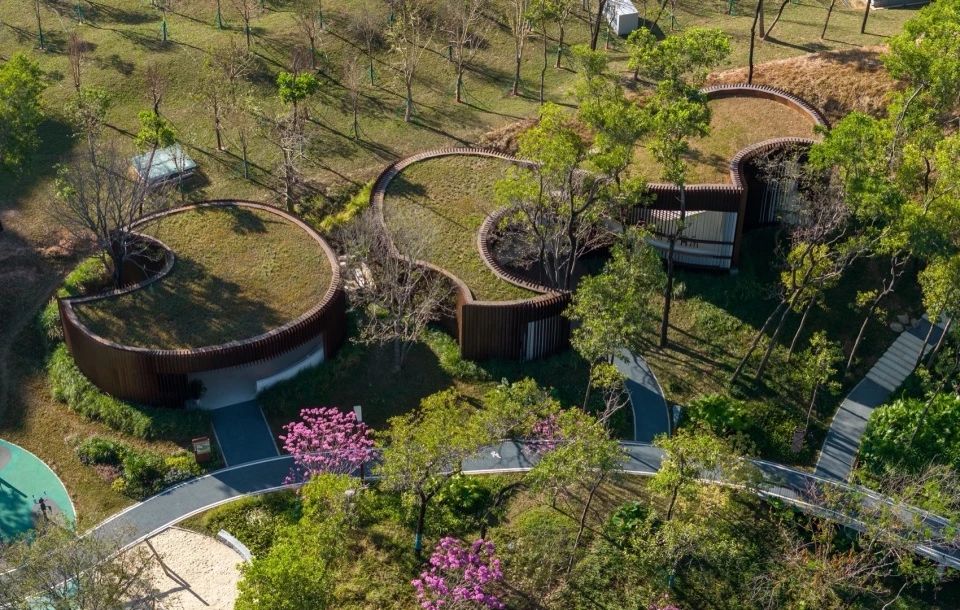

▲游客中心鸟瞰
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-13
▲西侧公共卫生间鸟瞰
© 张超
建筑师提出完整保留所有原生树木,将相距 200 米的两座服务建筑,分别以弧形与方形的不同姿态,小心穿插在树木之间,以最小介入的方式完成了对场地的重塑:东侧建筑被以树木为圆心的无形圆弧切割而成,使其蜿蜒身姿得以迂回流转于树木之间;西侧建筑由一系列梯形方体组成,这些结构悬挑、嵌入或置于地面上,它们构成一组“金属阵列”锚定方位,并与森林的自然节奏相呼应。
侨城北公园游客中心丨中国深圳丨一树建筑工作室-17

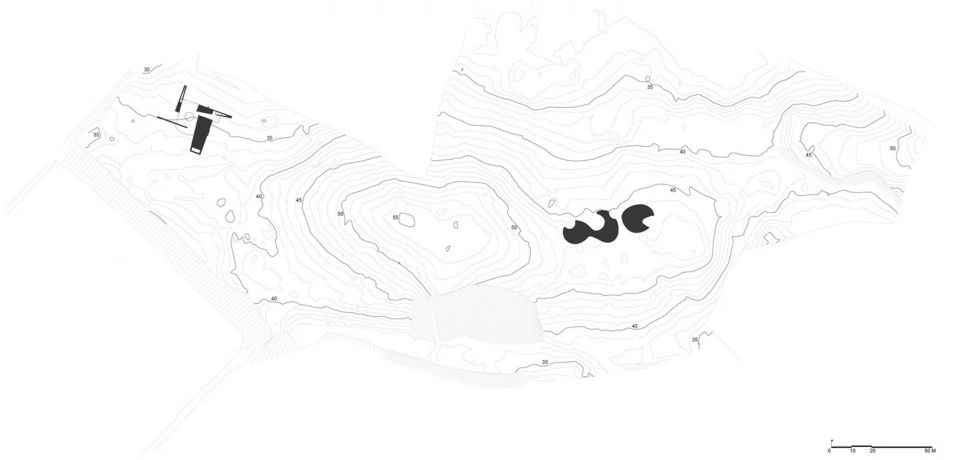

▲地形图
© ATELIER XI
侨城北公园游客中心丨中国深圳丨一树建筑工作室-20

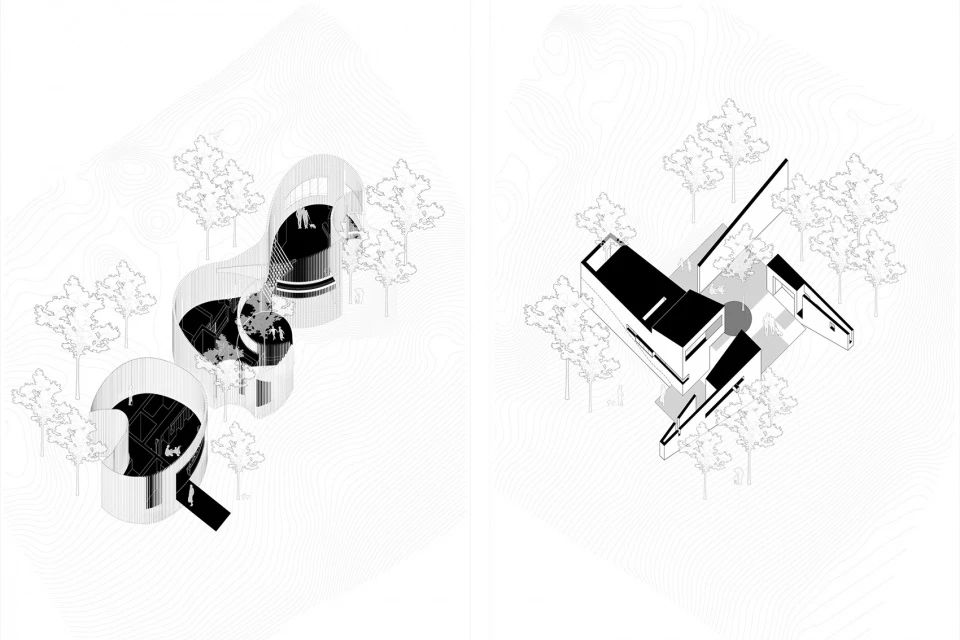

▲轴测分析图
© ATELIER XI
侨城北公园游客中心丨中国深圳丨一树建筑工作室-23
侨城北公园游客中心丨中国深圳丨一树建筑工作室-24

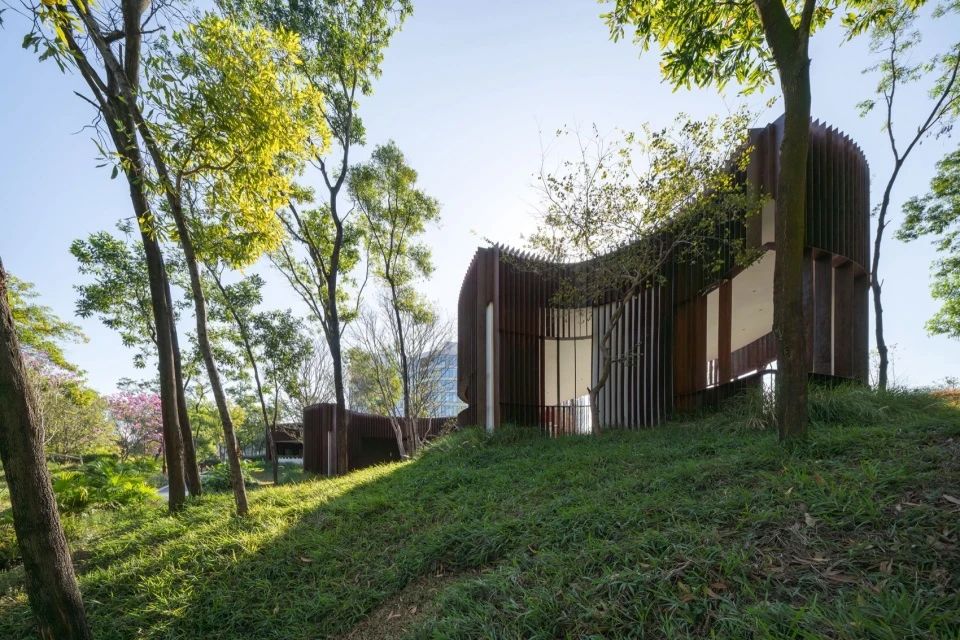

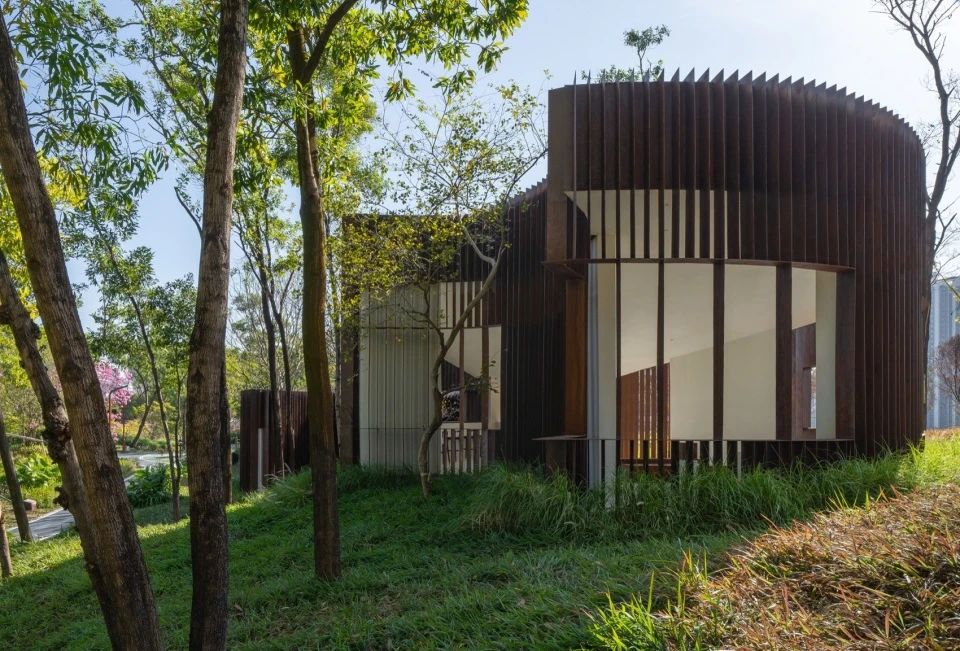

▲东侧游客中心外观
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-27

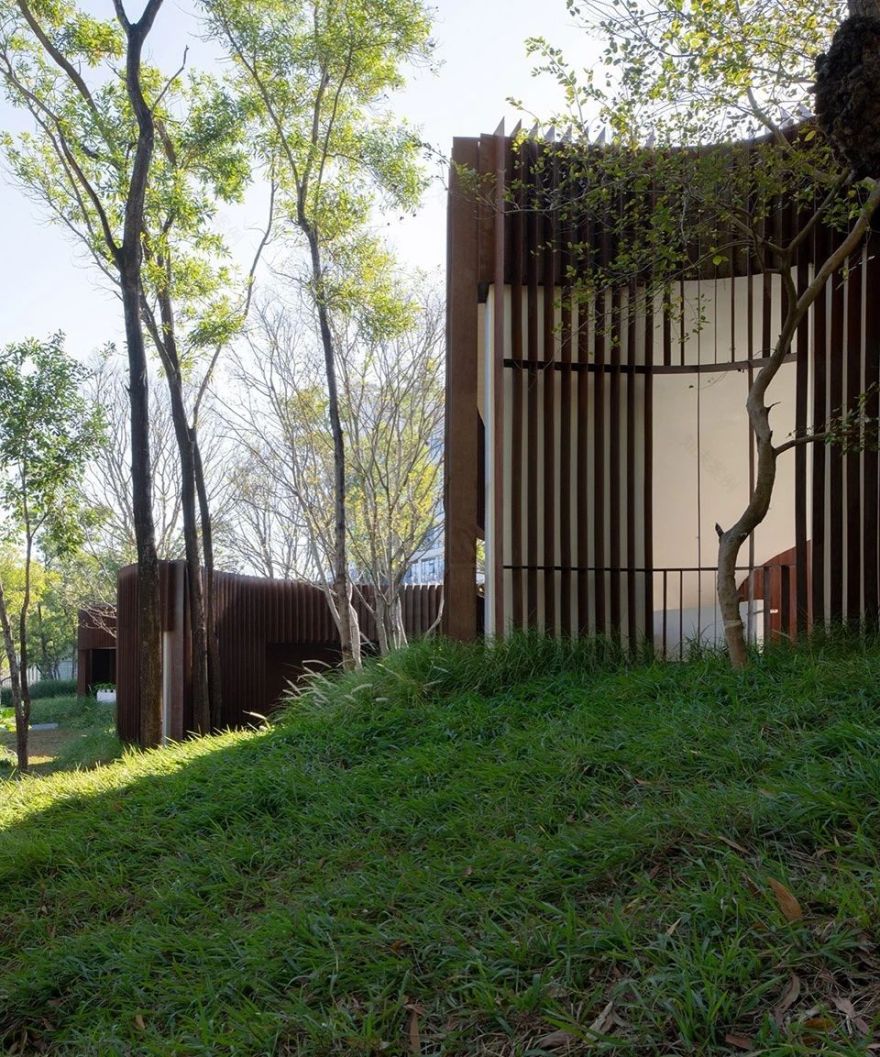

▲东侧游客中心近景
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-30
侨城北公园游客中心丨中国深圳丨一树建筑工作室-31

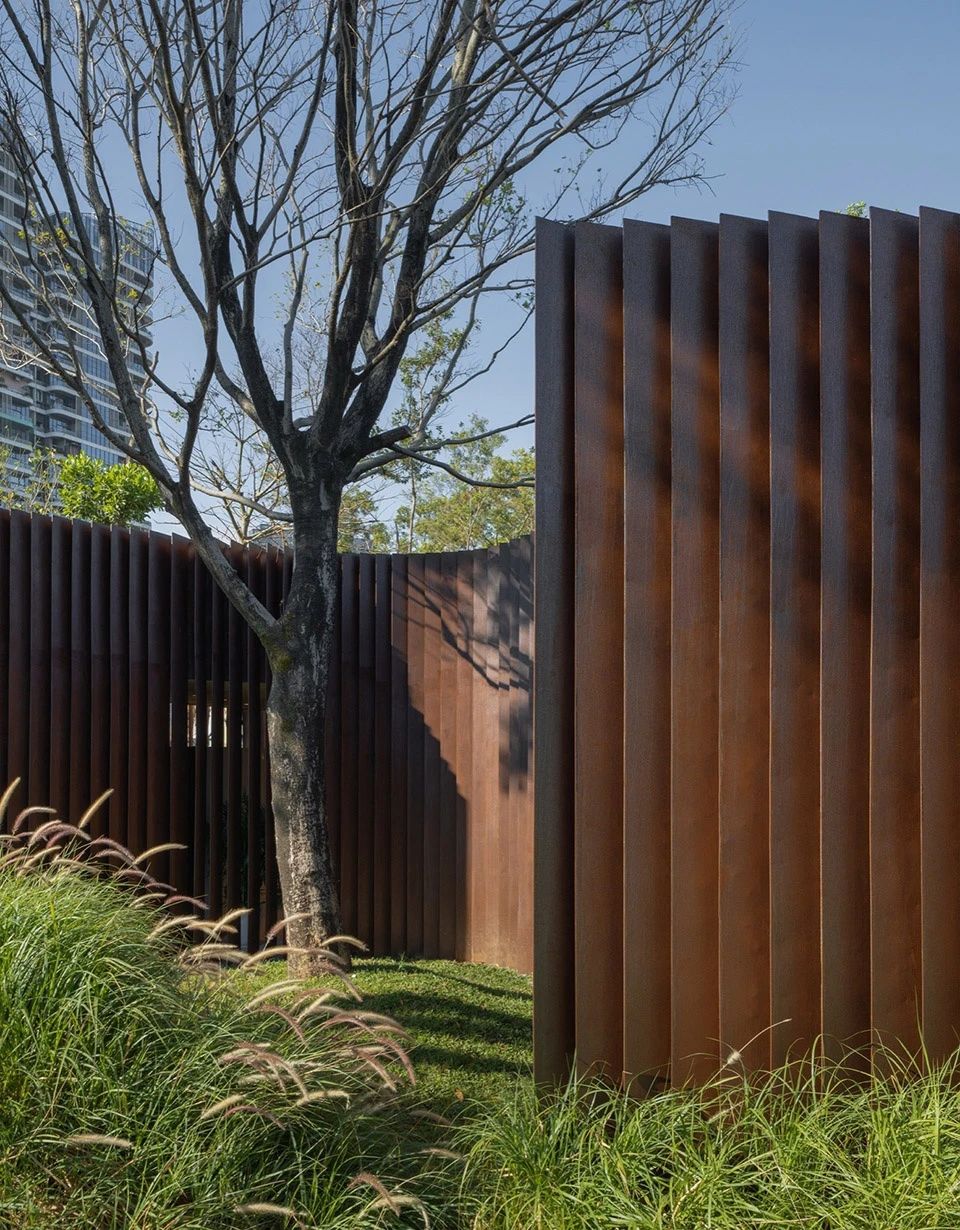

▲东侧游客中心外观细部
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-34

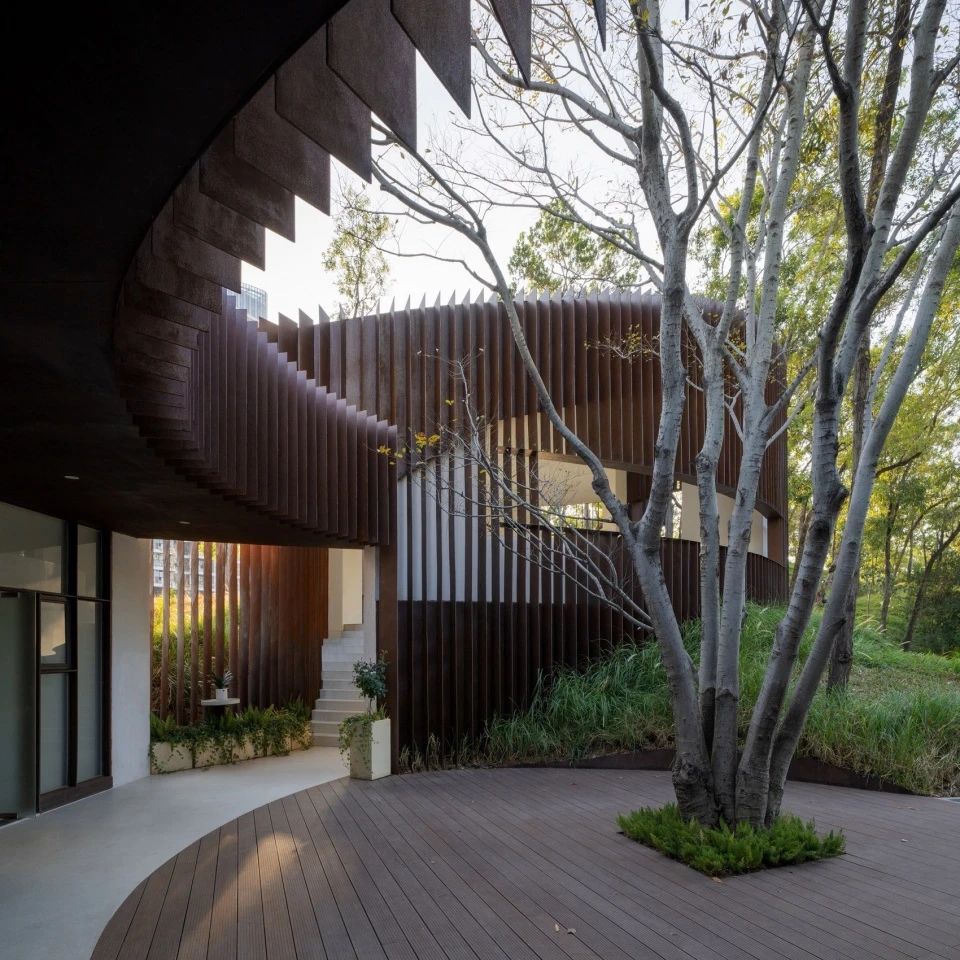

▲绕过原有树木的弧形庭院
© 张
侨城北公园游客中心丨中国深圳丨一树建筑工作室-37
侨城北公园游客中心丨中国深圳丨一树建筑工作室-38

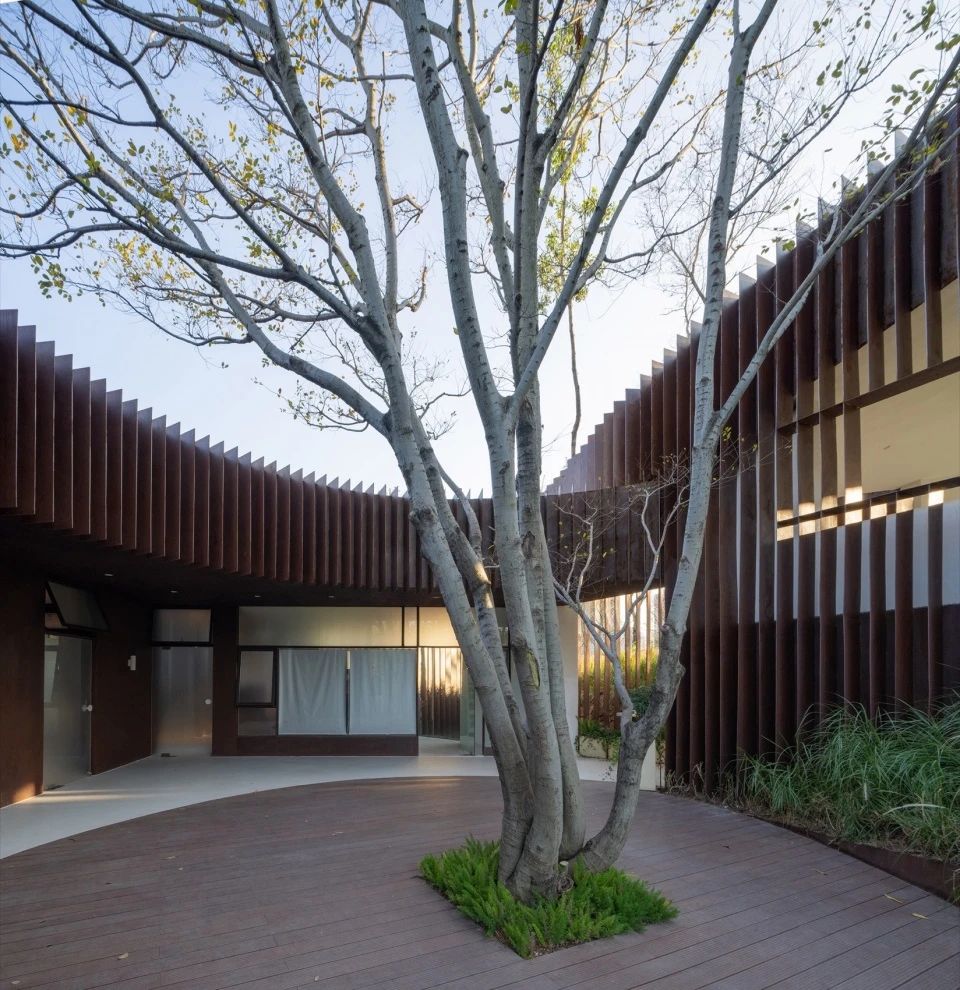

▲庭院近景
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-41
▲耐候钢格栅外立面
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-44
▲庭院仰视
© 张超
为促成新建物与自然环境之间的和谐对话,建筑材料选用可随时间优雅老去的耐候钢,初始状态接近林中原生树木树干的颜色,随着时间颜色不断变化,并逐渐产生保护性锈层以减少日后维护。
侨城北公园游客中心丨中国深圳丨一树建筑工作室-48

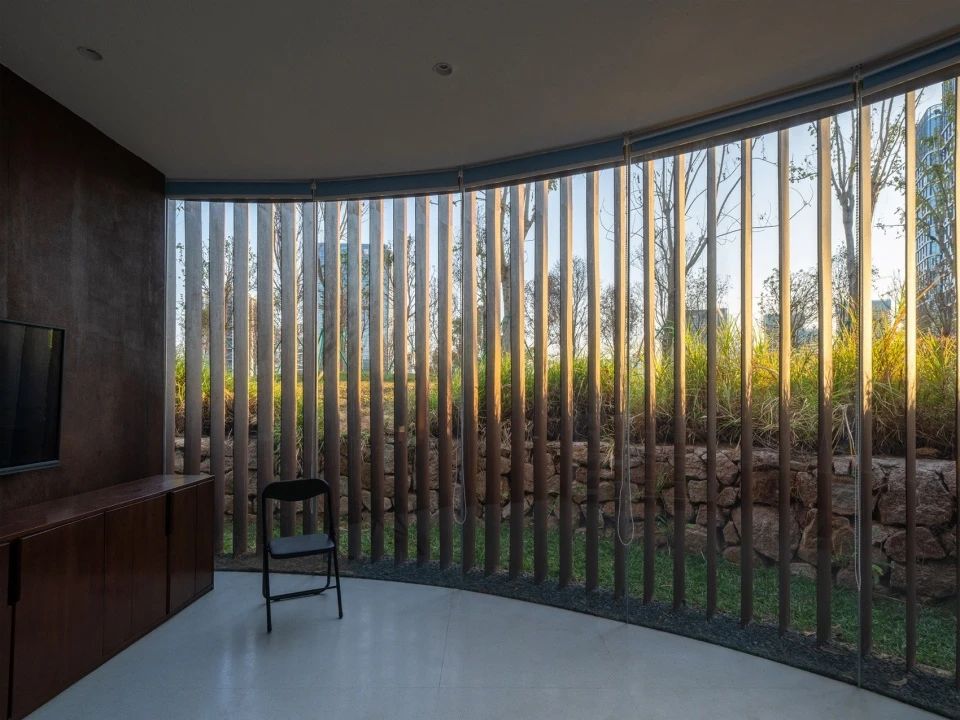

▲由室内透过格栅看室外
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-51
侨城北公园游客中心丨中国深圳丨一树建筑工作室-52

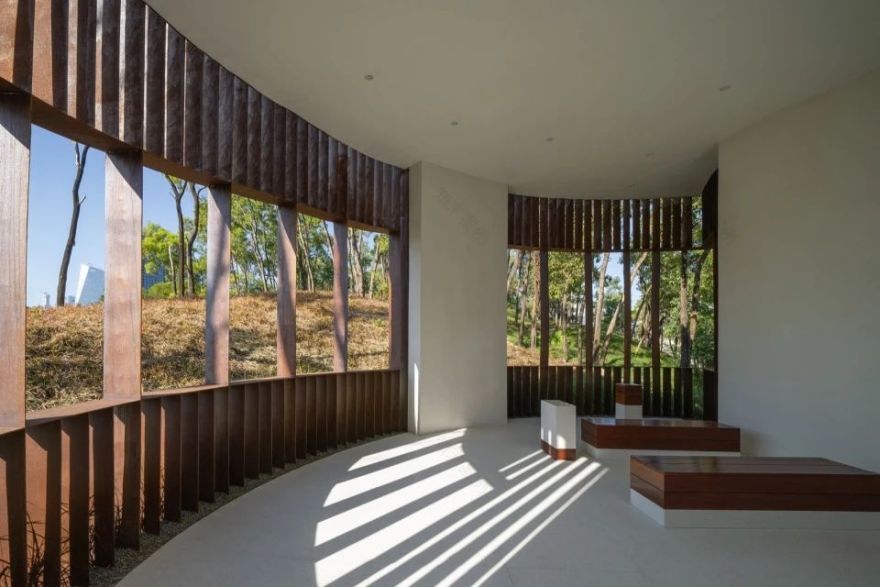

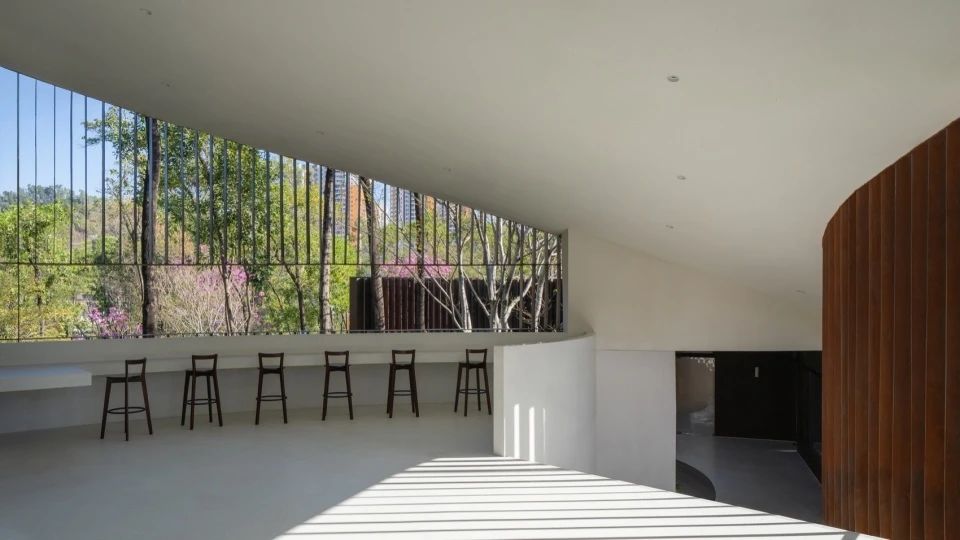

▲东侧游客中心公共空间
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-55

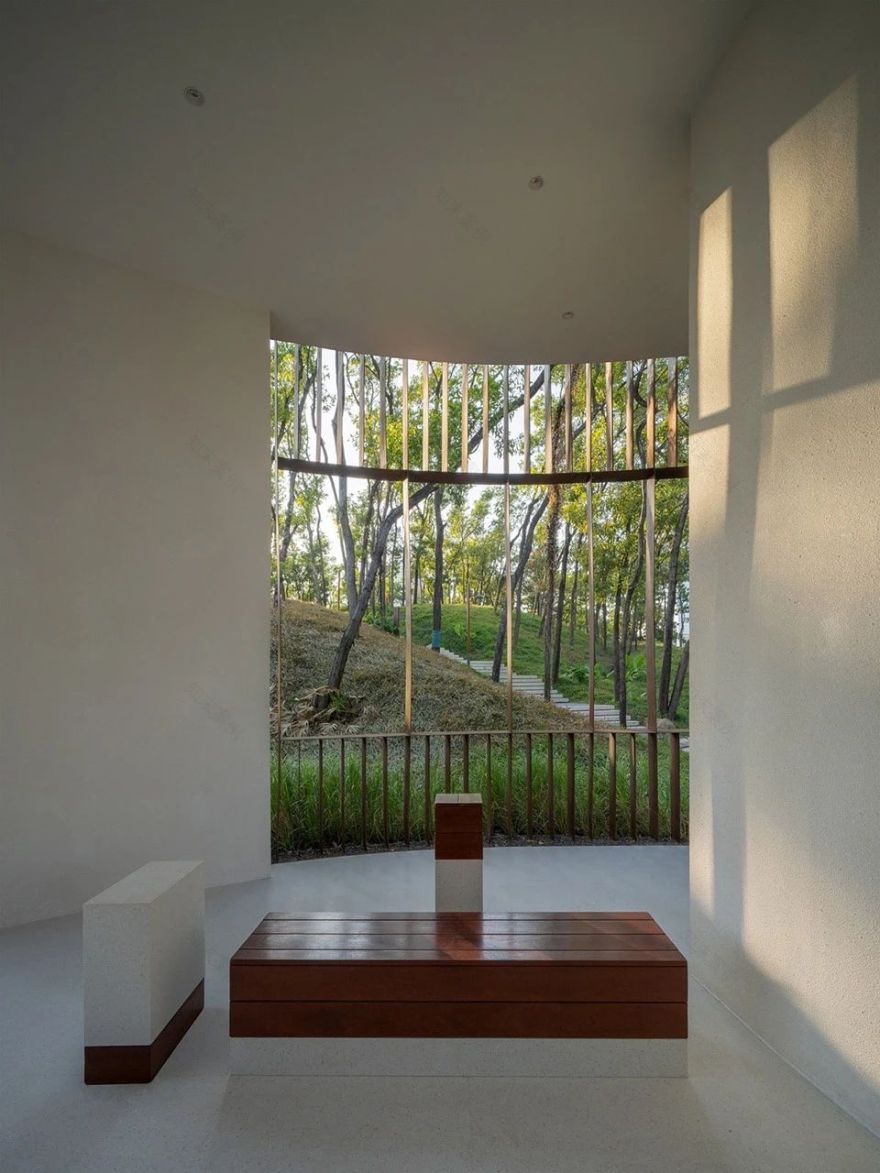

▲东侧游客中心一角
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-58
侨城北公园游客中心丨中国深圳丨一树建筑工作室-59

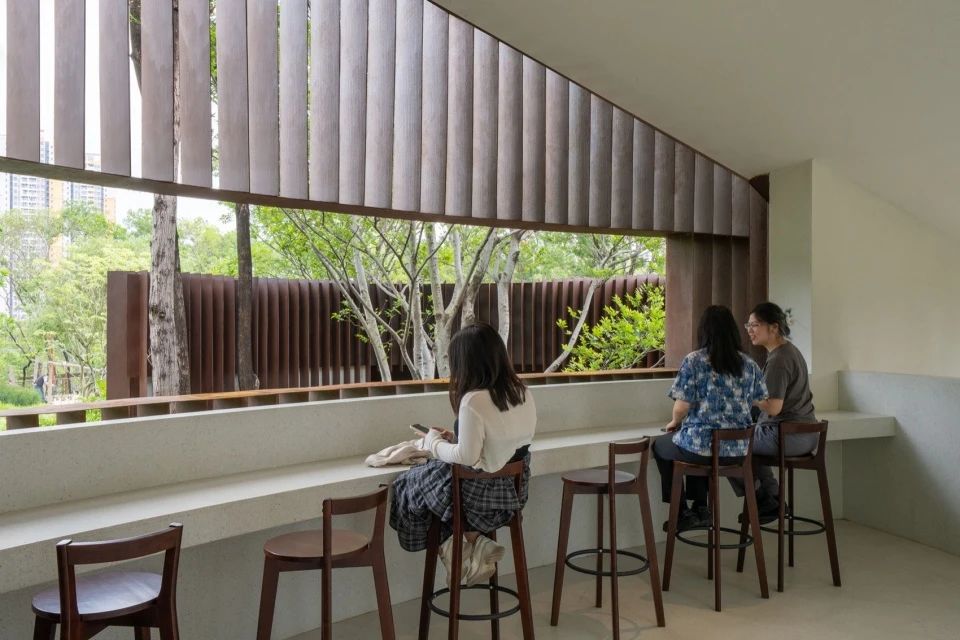

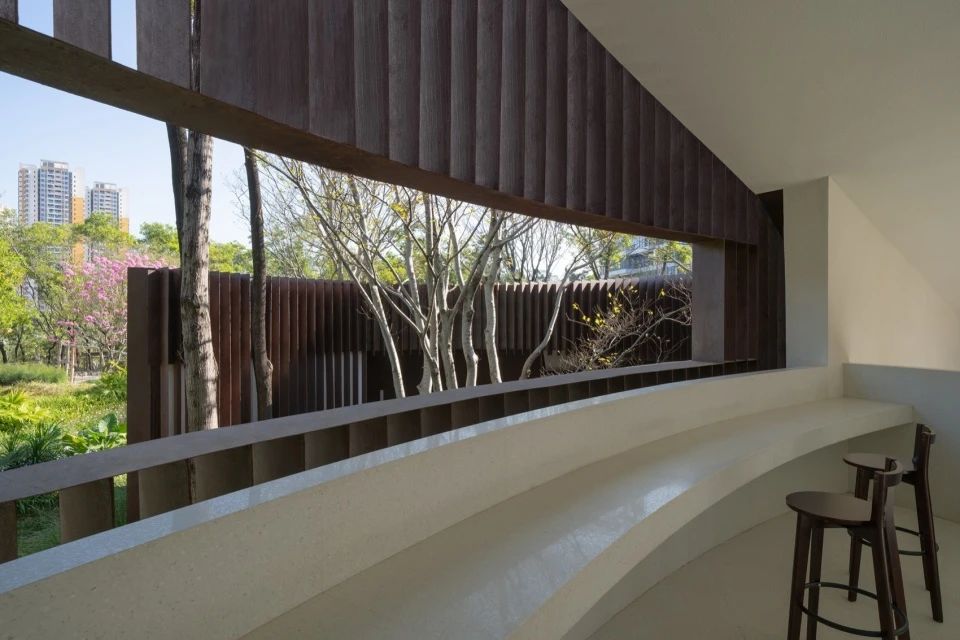

▲窗口与长桌
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-62
侨城北公园游客中心丨中国深圳丨一树建筑工作室-63

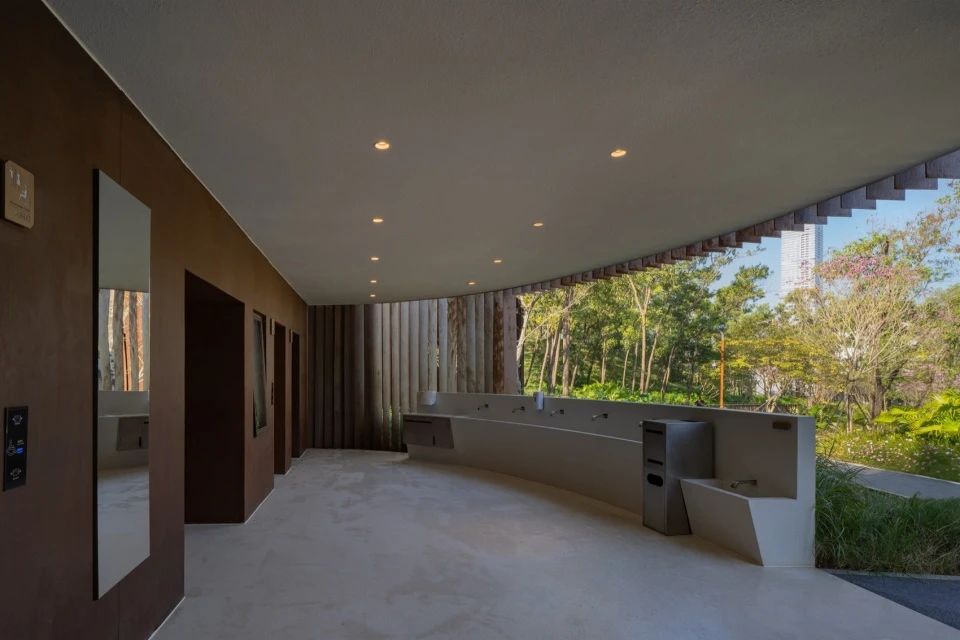

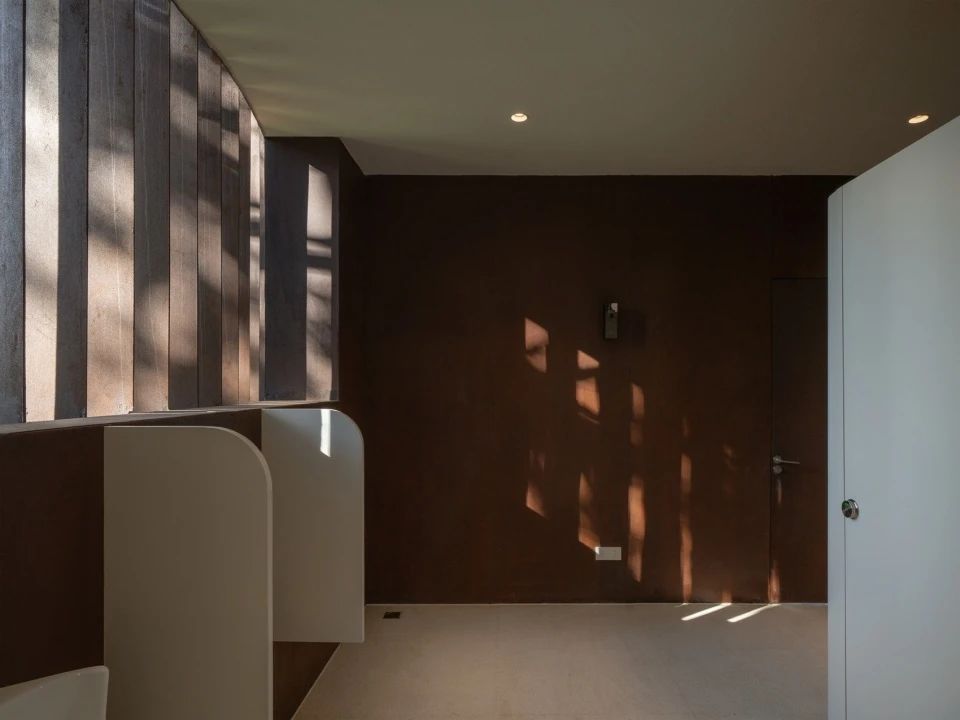

▲东侧游客中心卫生间
© 张超
地处亚热带炎热湿润的气候,建筑设计中以架空平台、竖向格栅及穿孔立面等方式提供充足遮阳及通风,减少对空调的依赖。最终除了三间办公室和两间母婴室配备了空调设备外,其他公共空间都采用自然通风,并辅以除臭系统以确保卫生间的清洁和清新。
侨城北公园游客中心丨中国深圳丨一树建筑工作室-67
▲西侧公共卫生间顶视图
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-70

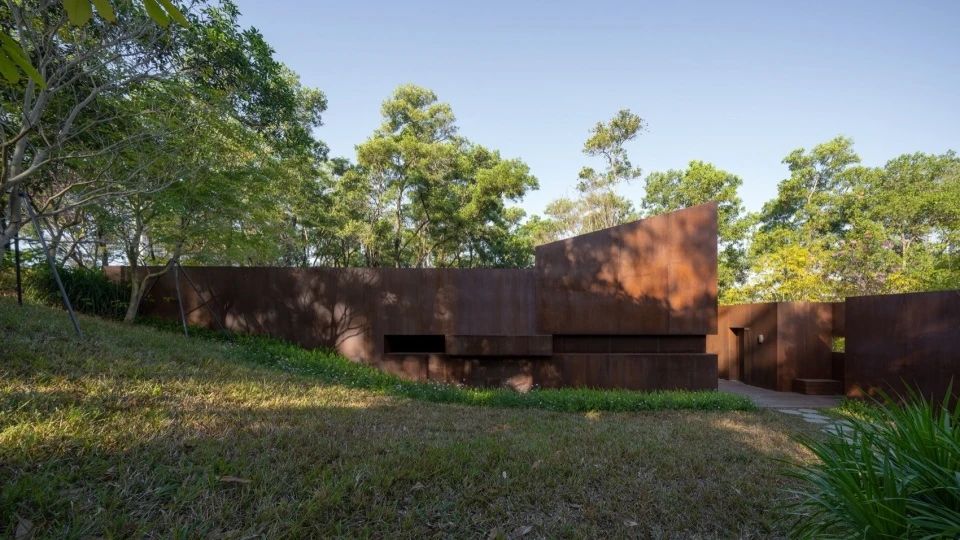

▲西侧公共卫生间外观
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-73

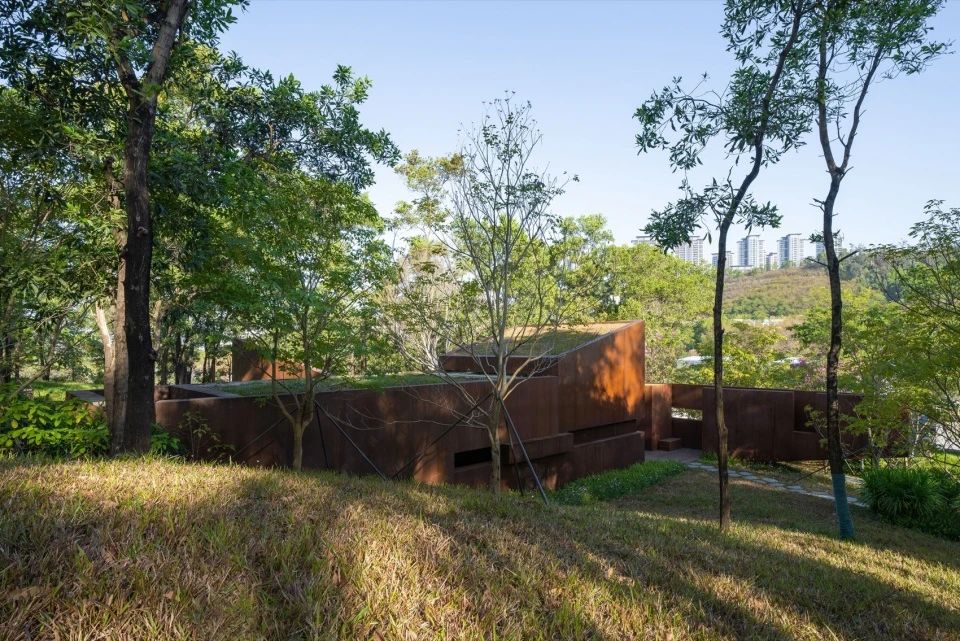

▲西侧公共卫生间半鸟瞰
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-76
▲建筑隐匿于景观中
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-79
侨城北公园游客中心丨中国深圳丨一树建筑工作室-80

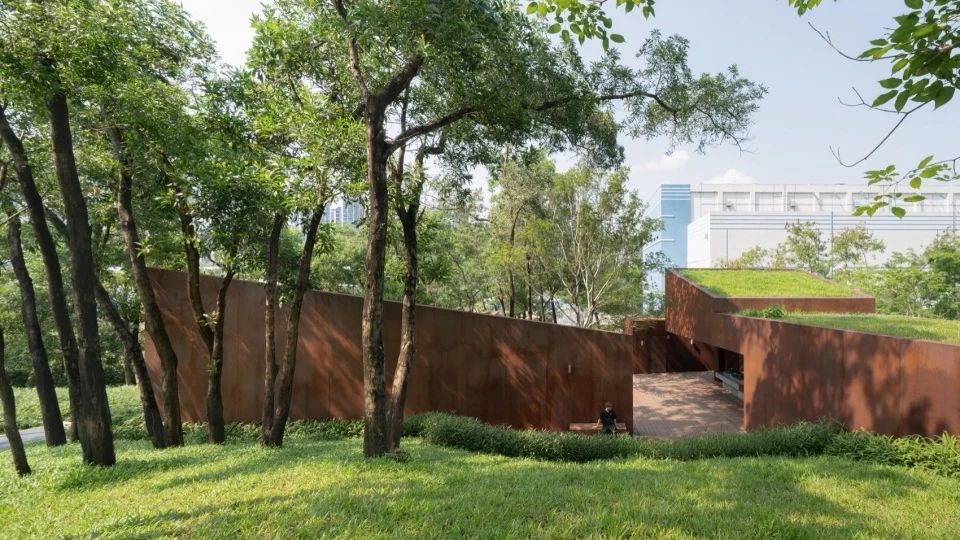

▲西侧公共卫生间
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-83

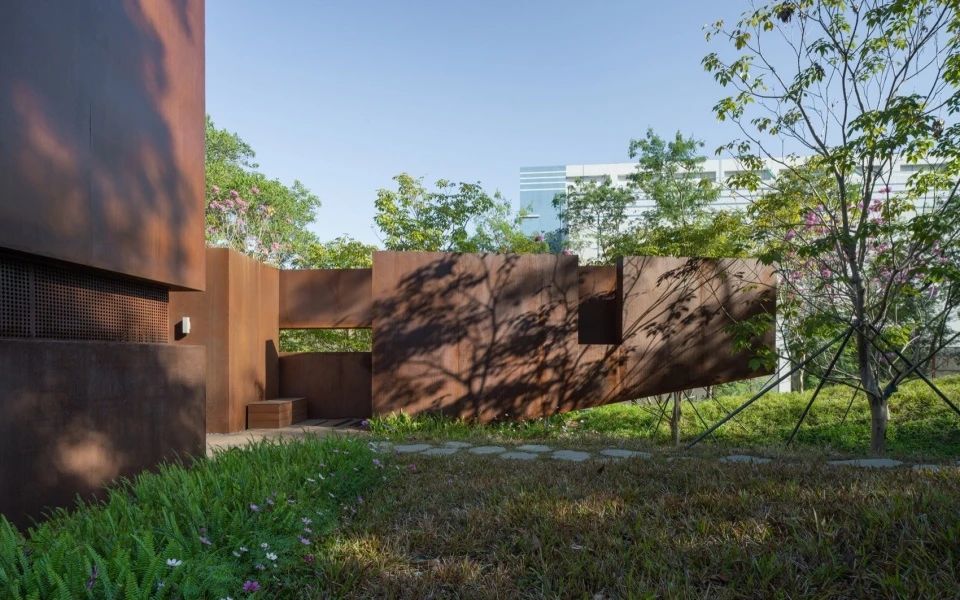

▲西侧公共卫生间的耐候钢墙体
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-86

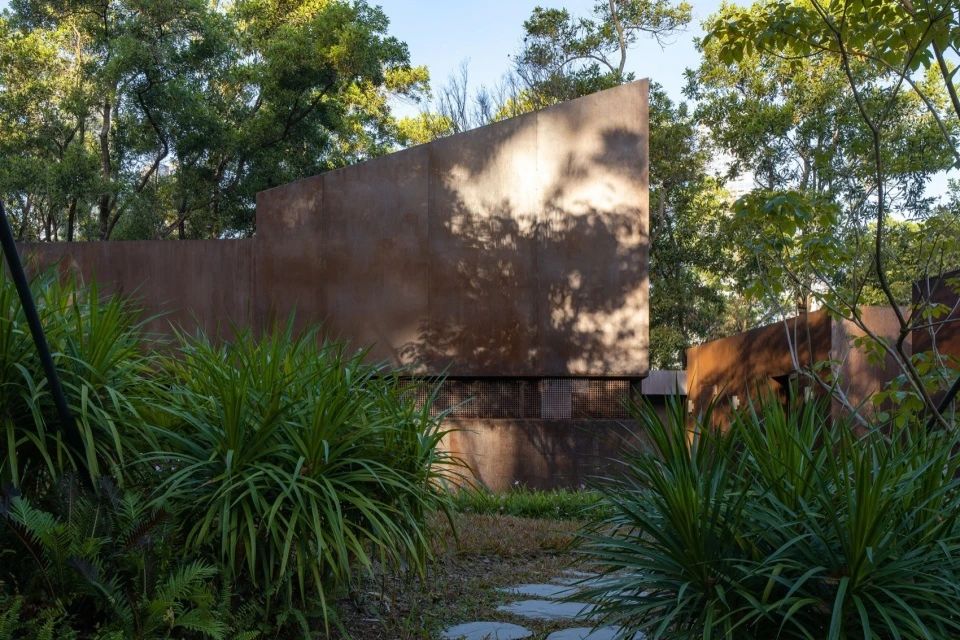

▲西侧公共卫生间
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-89

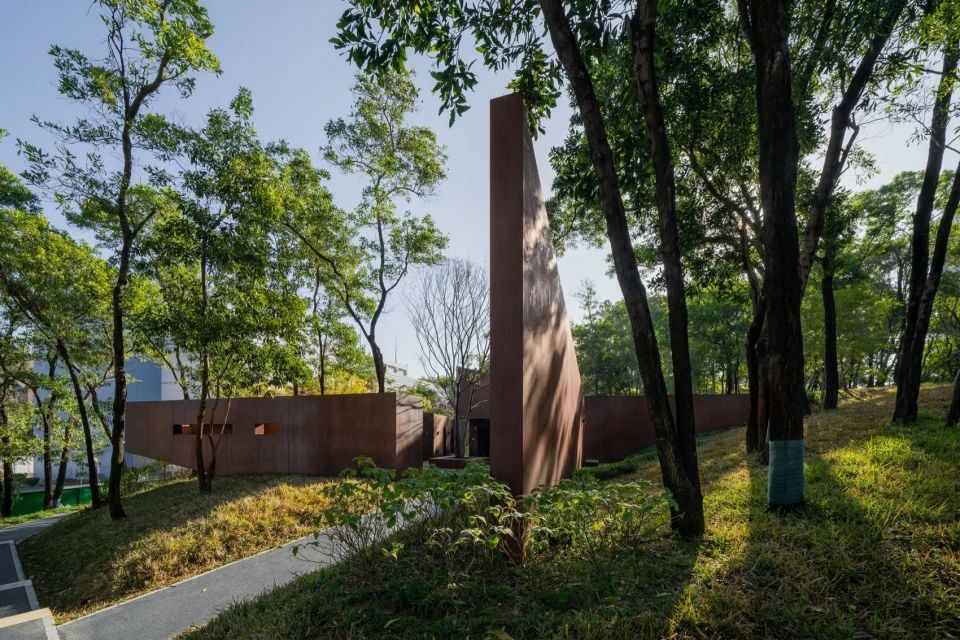

▲“金属阵列”锚定方位
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-92

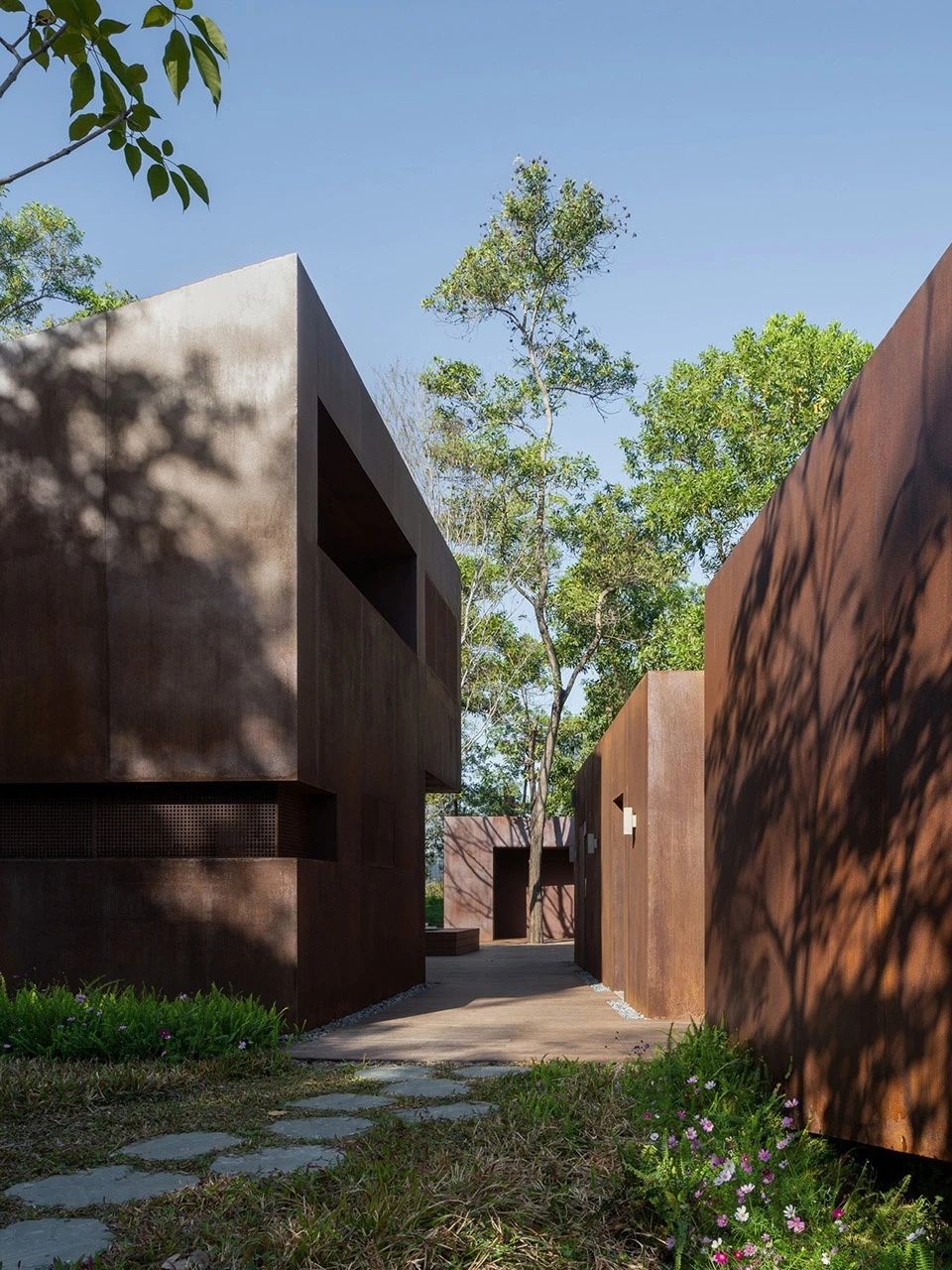

▲西侧公共卫生间近景
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-95
▲西侧公共卫生间入口
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-98

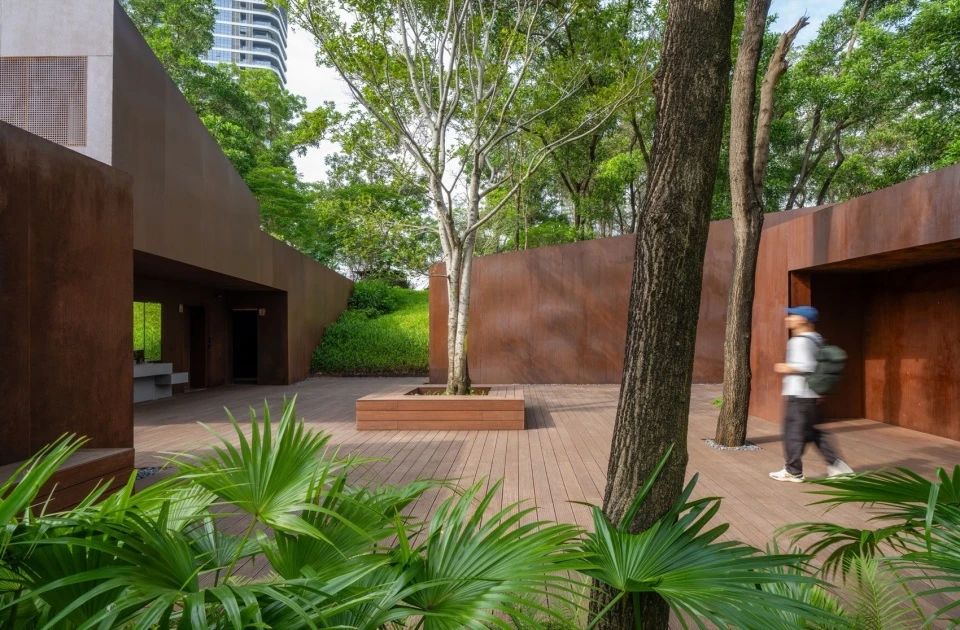

▲公共户外平台
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-101
侨城北公园游客中心丨中国深圳丨一树建筑工作室-102

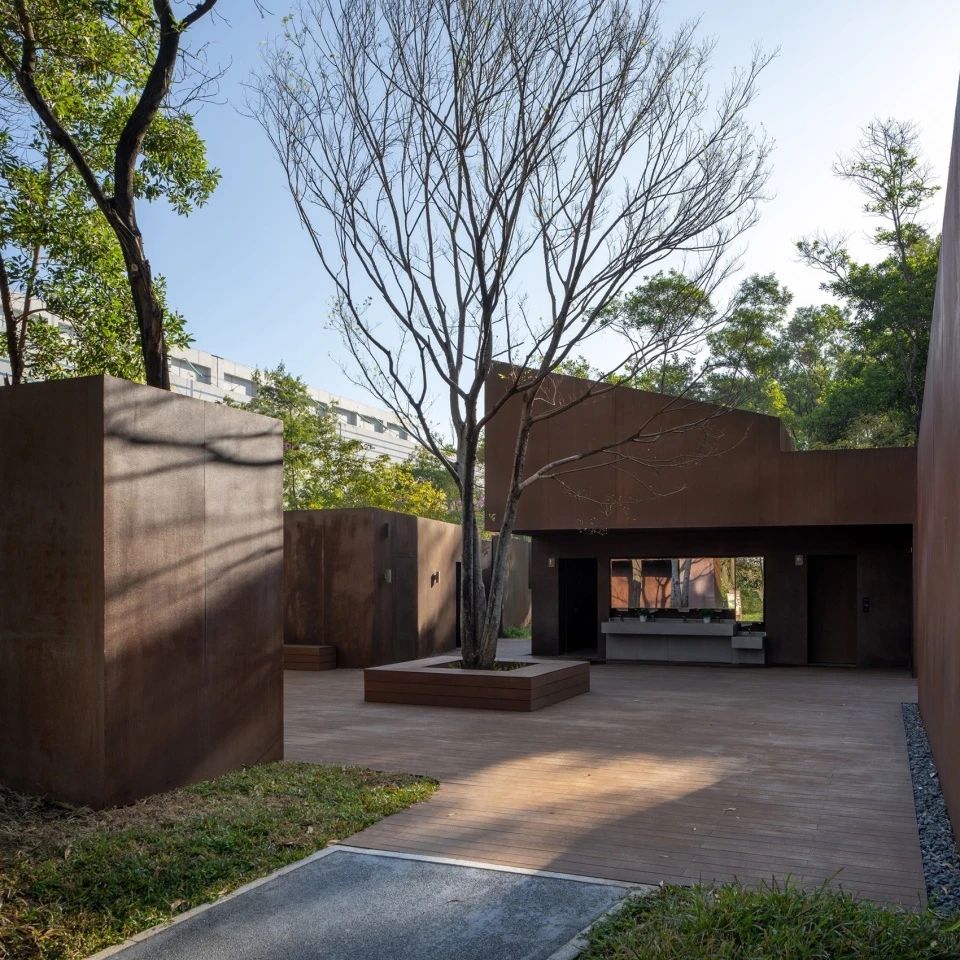

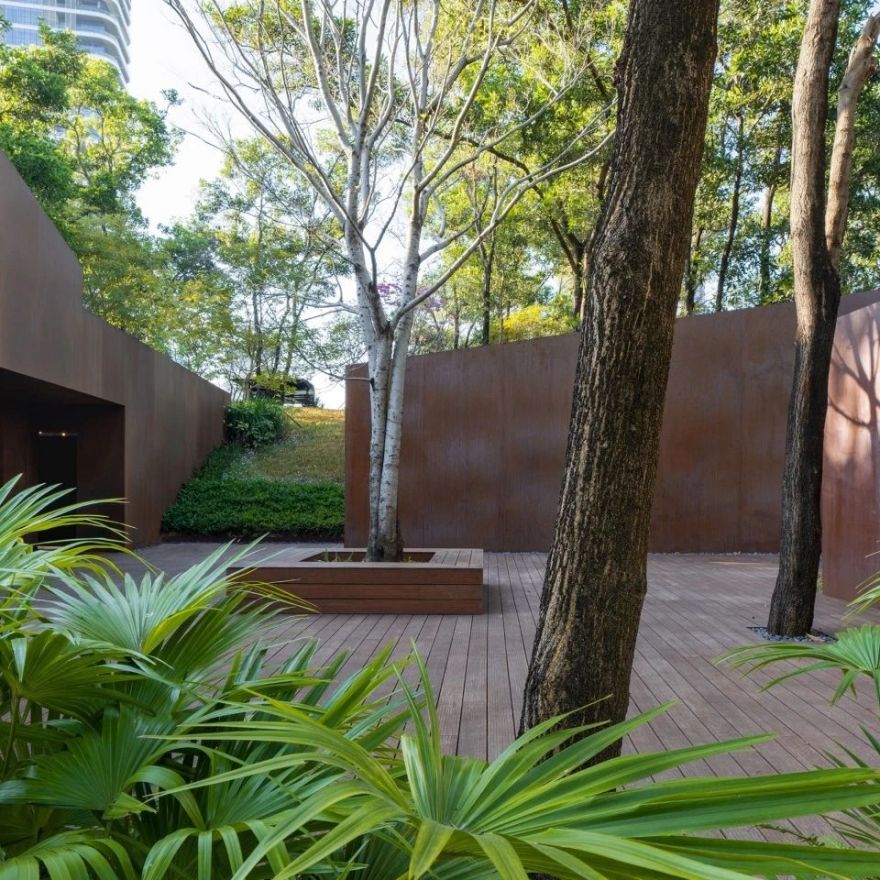

▲公共户外平台细部
© 张超
两座建筑都位于缓坡上,因此设计策略中尽量减少挖掘并将建筑体部分嵌入土中,利用覆土层的保温作用提高节能效率。此外,建筑的种植屋顶柔化了几何边缘,降低了径流系数,并减少了夏季制冷负荷。
侨城北公园游客中心丨中国深圳丨一树建筑工作室-106

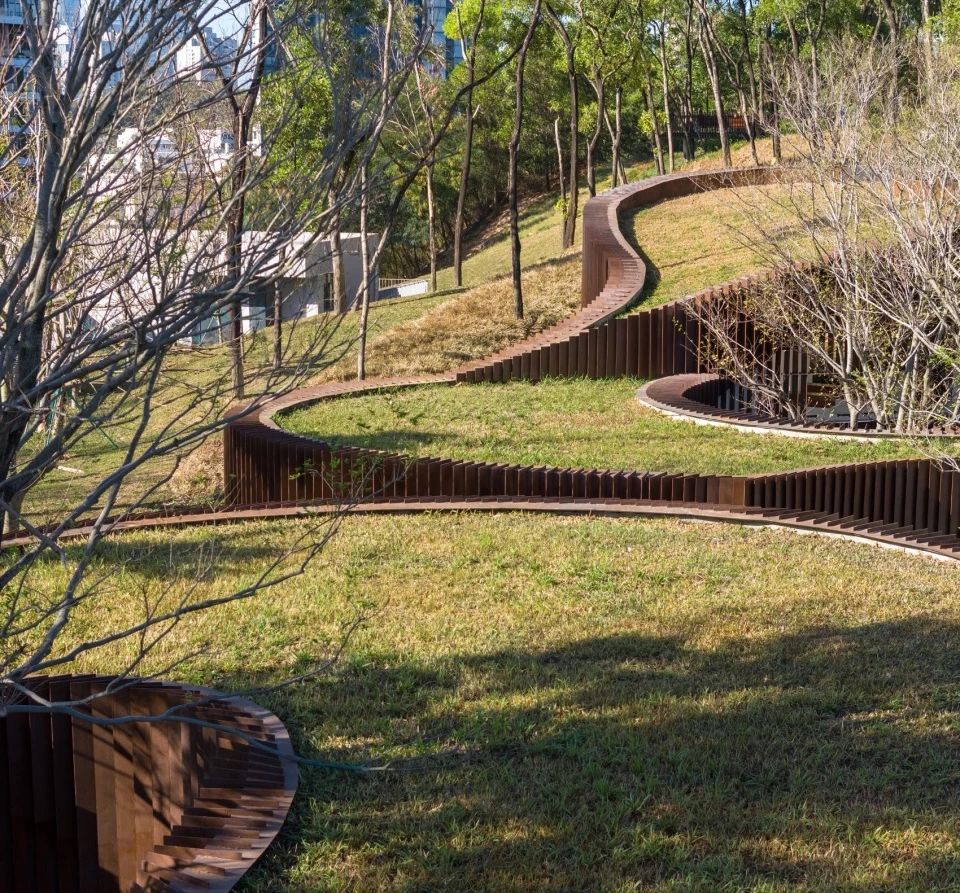

▲东侧游客中心种植屋顶
© 张超
▲东侧游客中心
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-111

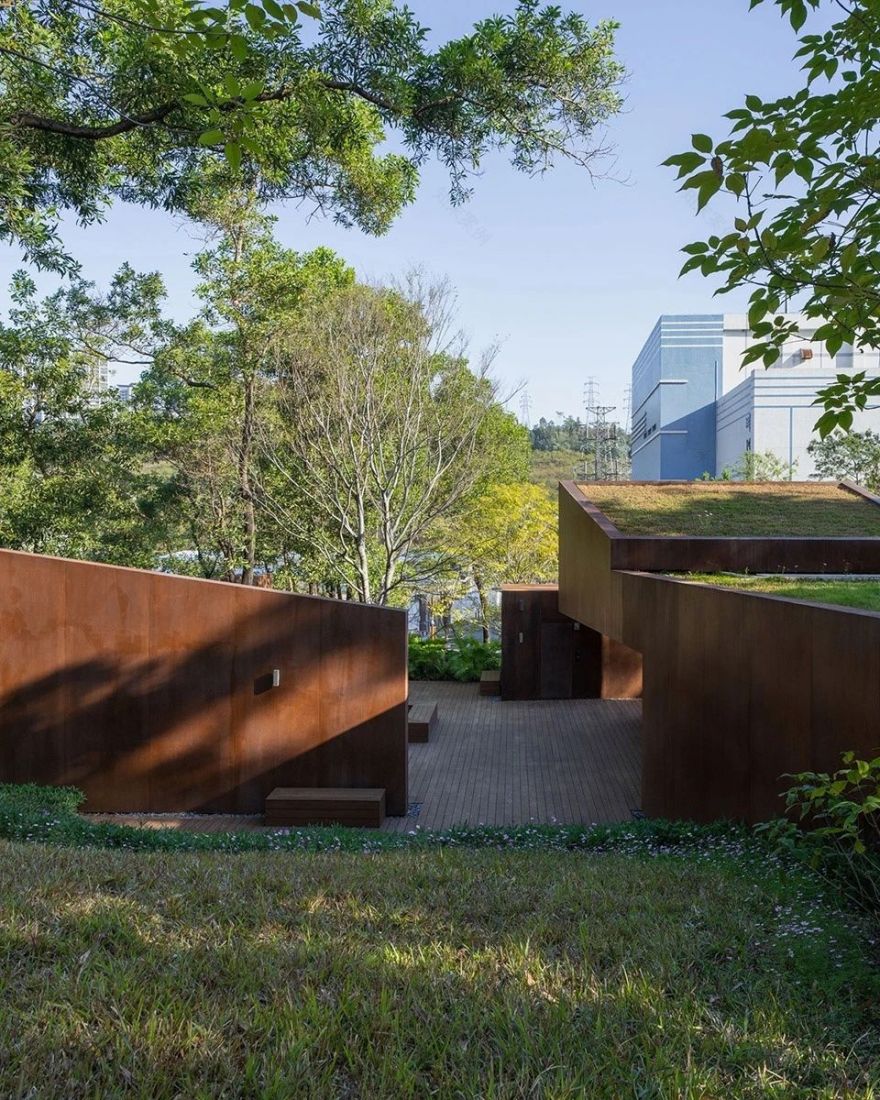

▲西侧公共卫生间
© 张超
总体而言,男女卫生间、自动售卖、直饮水、母婴室、清洁工休息间等传统意义上的服务性功能被塑造为围合公共场所的重要组成要素,让公园游客服务设施及卫生间形成一个穿插于林间的微缩村庄,成为与自然共生的服务及休闲场所。
侨城北公园游客中心丨中国深圳丨一树建筑工作室-115

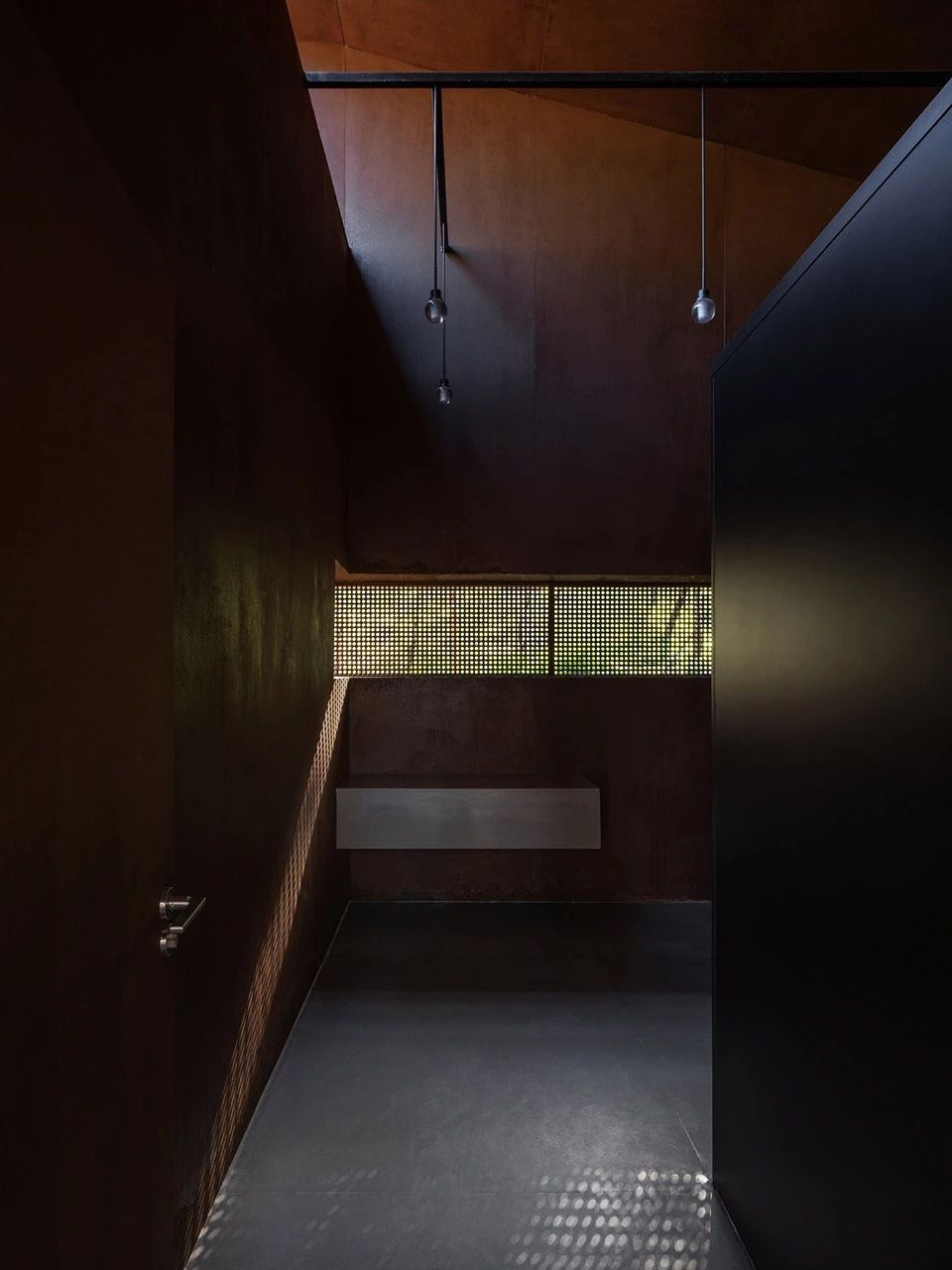

▲西侧公共卫生间内部
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-118
侨城北公园游客中心丨中国深圳丨一树建筑工作室-119

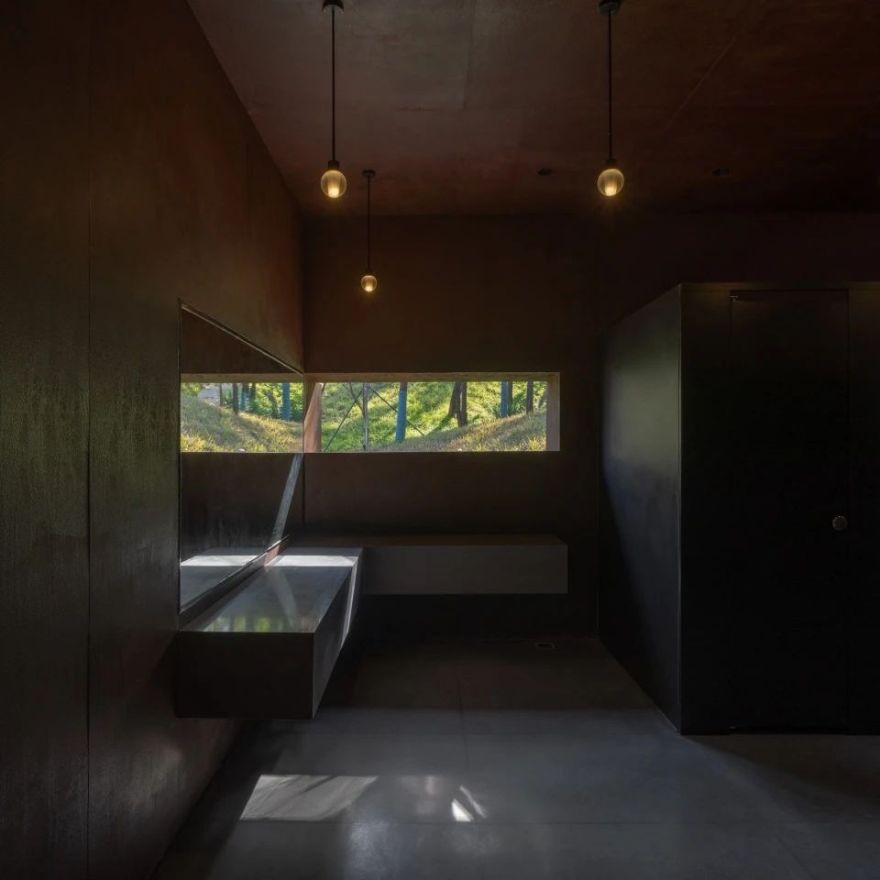

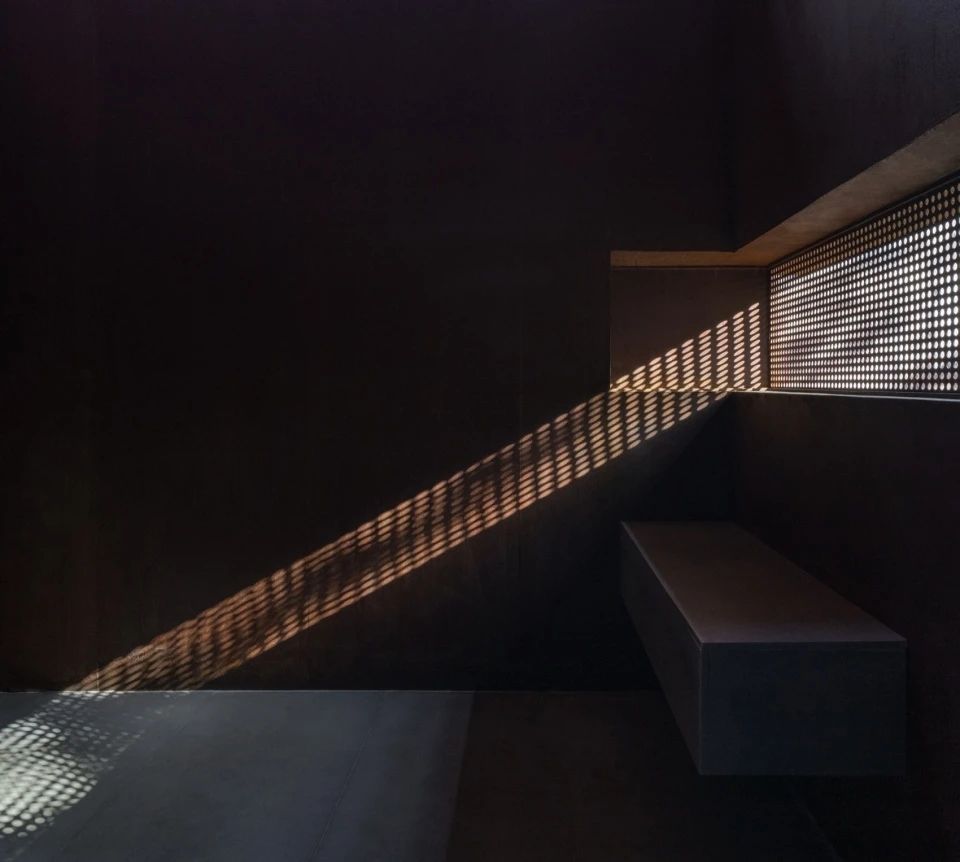

▲西侧公共卫生间室内细部
© 张超
▲光影
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-124

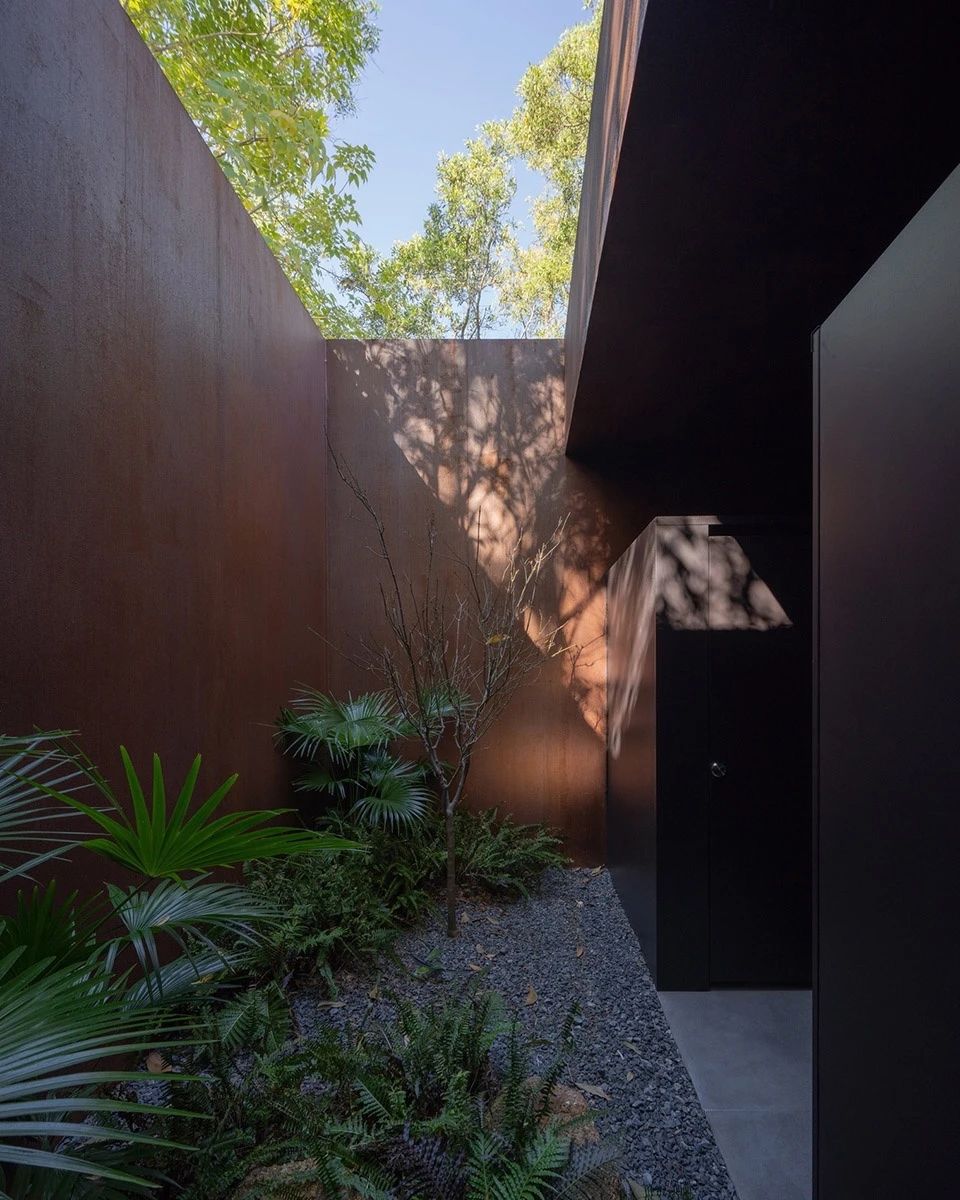

▲天井庭院
© 张超
侨城北公园游客中心丨中国深圳丨一树建筑工作室-127
侨城北公园游客中心丨中国深圳丨一树建筑工作室-128

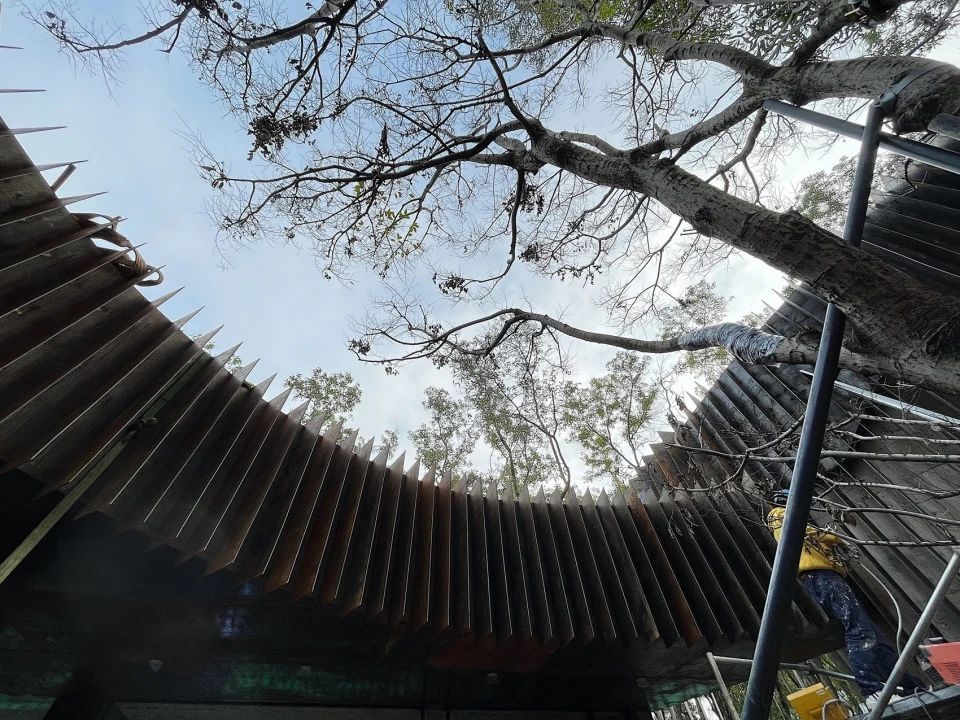

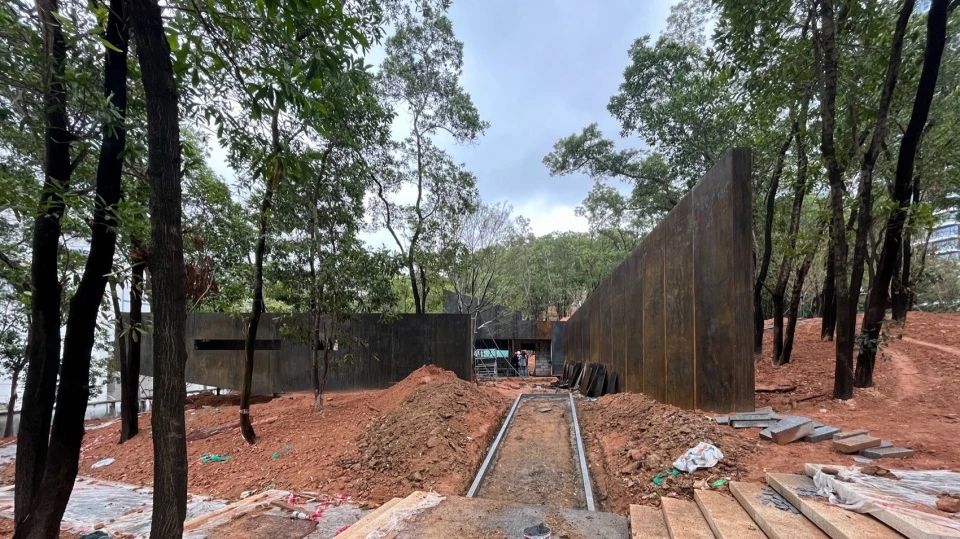

▲施工过程
© ATELIER XI
项目图纸
侨城北公园游客中心丨中国深圳丨一树建筑工作室-132

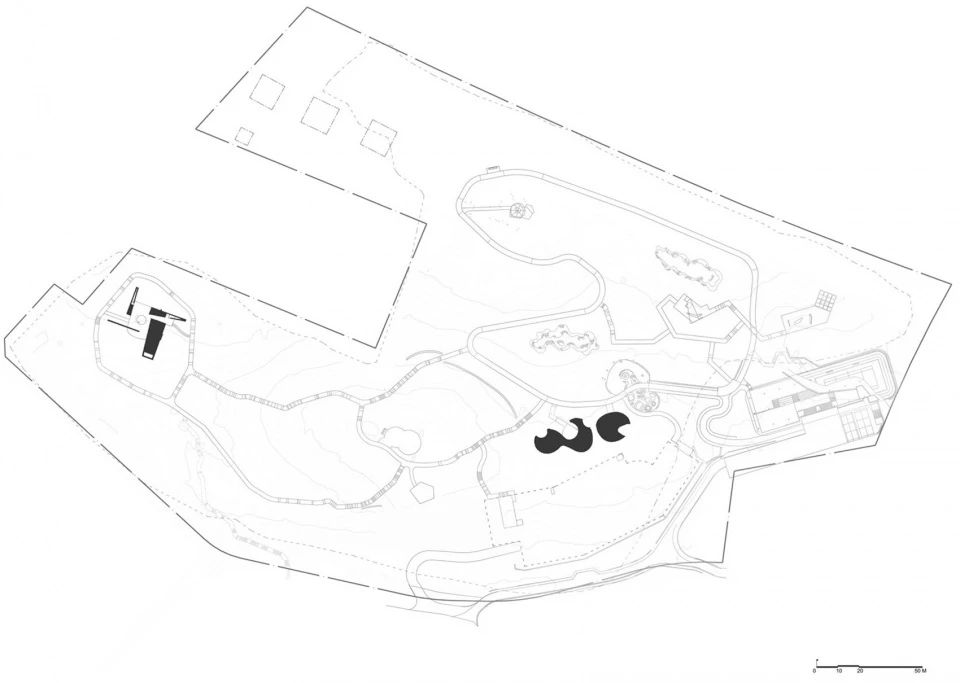

▲总平面图
© ATELIER XI
侨城北公园游客中心丨中国深圳丨一树建筑工作室-135

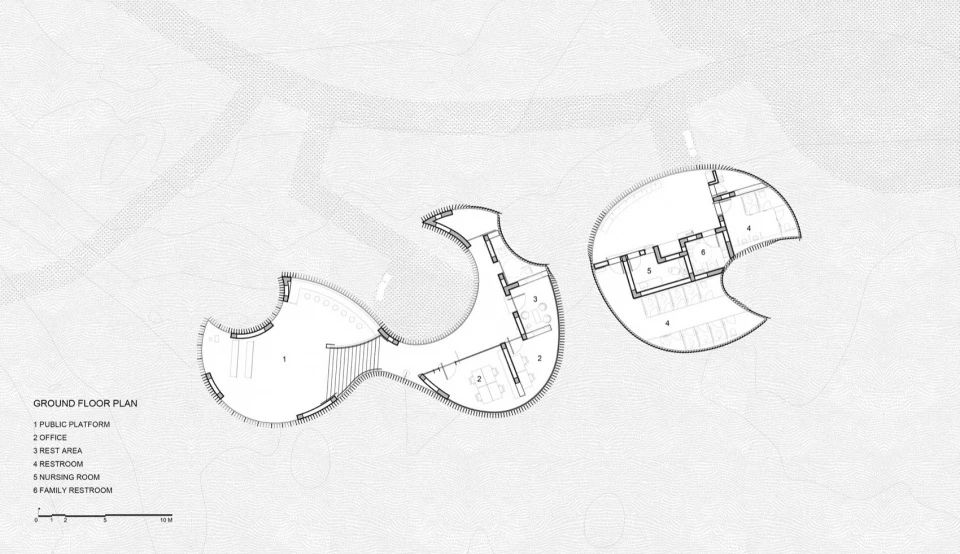

▲游客中心一层平面图
© ATELIER XI
侨城北公园游客中心丨中国深圳丨一树建筑工作室-138

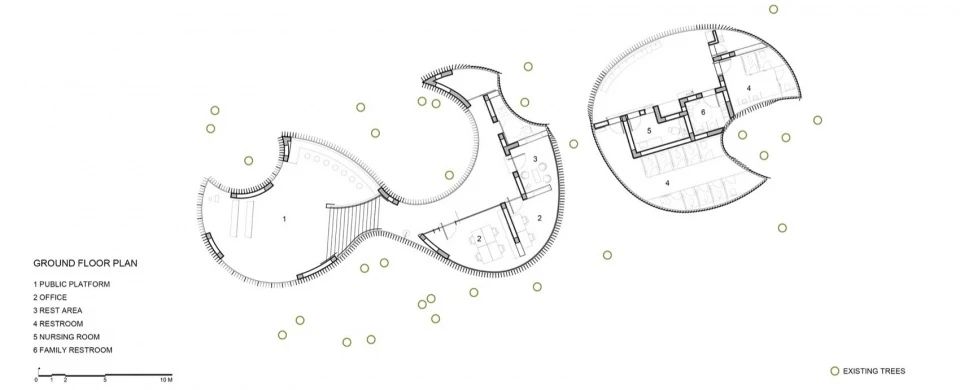

▲游客中心现有树木平面
© ATELIER XI
侨城北公园游客中心丨中国深圳丨一树建筑工作室-141

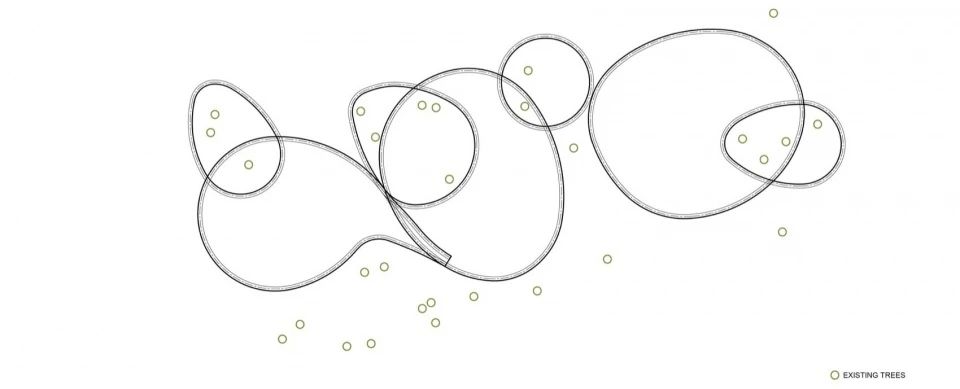

▲游客中心现有树木平面
© ATELIER XI
侨城北公园游客中心丨中国深圳丨一树建筑工作室-144

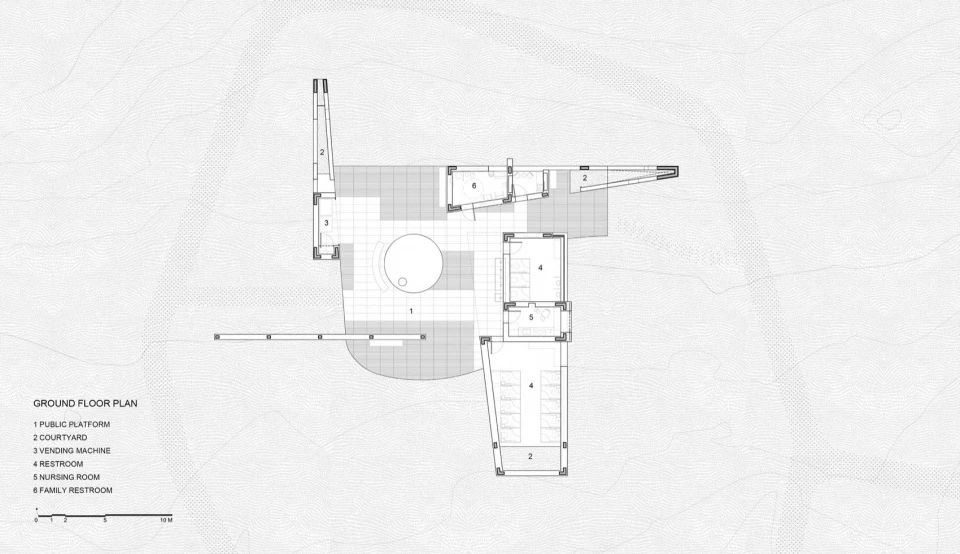

▲公共卫生间平面图
© ATELIER XI
侨城北公园游客中心丨中国深圳丨一树建筑工作室-147
▲公共卫生间现有树木平面
© ATELIER XI
侨城北公园游客中心丨中国深圳丨一树建筑工作室-150
▲游客中心剖面
© ATELIER XI
侨城北公园游客中心丨中国深圳丨一树建筑工作室-153

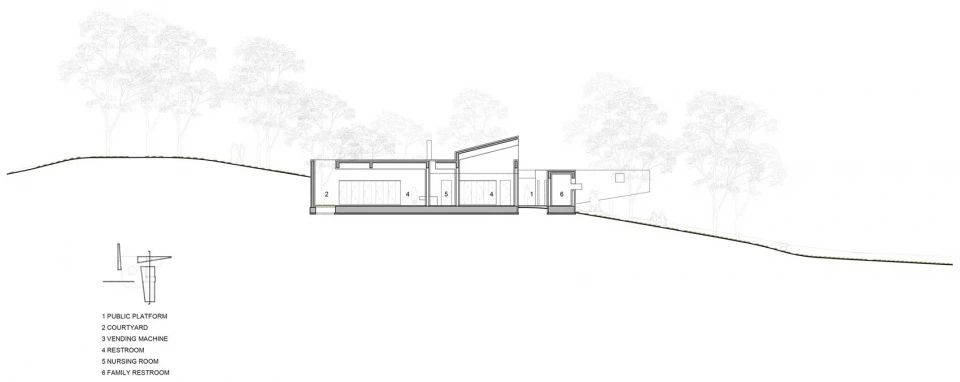

▲公共卫生间剖面
© ATELIER XI
侨城北公园游客中心丨中国深圳丨一树建筑工作室-156

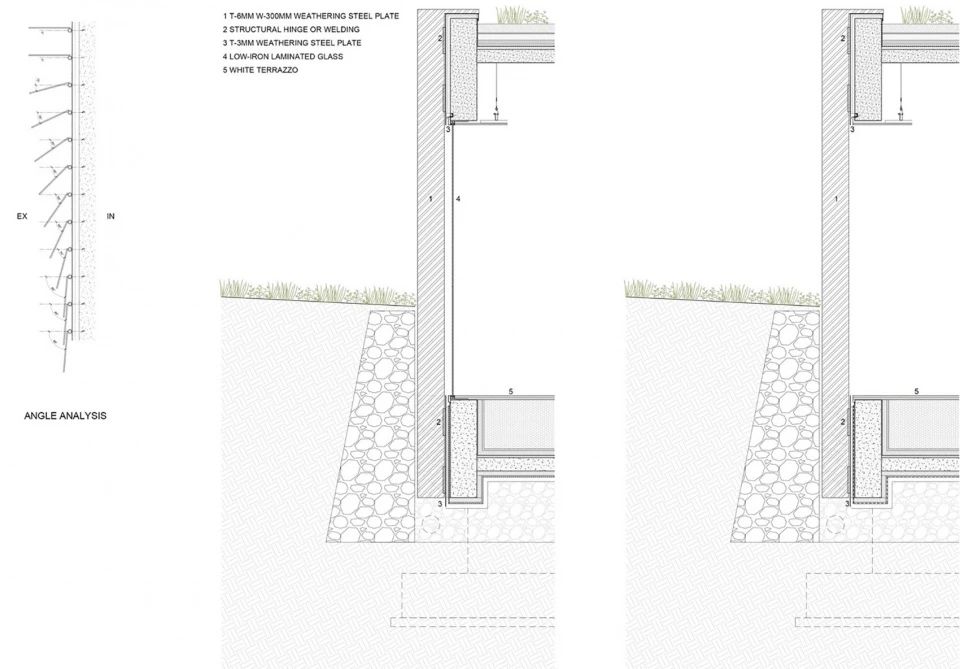

▲墙体大样
© ATELIER XI
项目名称:侨城北公园游客中心
建成时间:2023
建筑面积:东侧建筑 311 平米,西侧建筑 156 平米
项目地址:广东省深圳市南山区
建设单位:深圳市南山区城市管理和综合执法局
代建单位:华润置地深圳大区城市建设事业部
建筑及室内方案设计:一树建筑工作室
公司所在地:中国深圳
主持建筑师:陈曦
设计团队:朱珠、叶方南、黄圳锋、翁策楷、陈述、何孟凝、张景翔
施工图设计:内蒙古北方时代设计研究院
公园设计总包-景观设计:深圳文科园林股份有限公司
施工单位:深圳市方森园林花卉有限公司
摄影师:张超
