项目名称:昆山奥体中心
位置:江苏
设计单位:gmp
图片数量:23 张

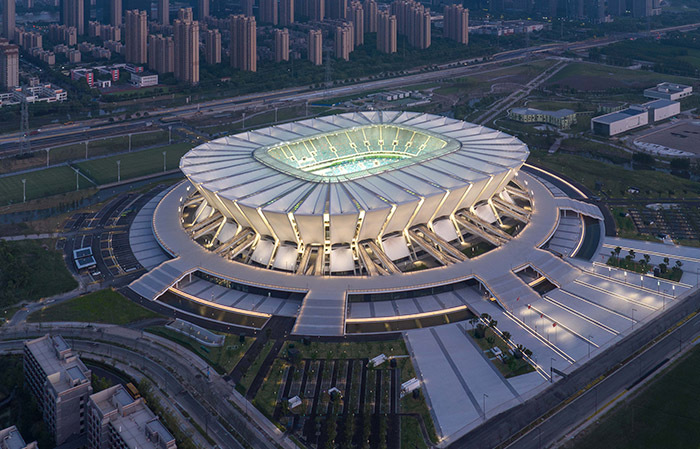

昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-4
由 gmp 与同济大学建筑设计研究院(集团)有限公司合作设计的一座新奥体中心现已在江苏省(苏州市)昆山市竣工并投入使用。项目采用国际足联标准设计,于 2020 年 10 月破土动工,原拟用于主办 2023 年亚洲杯足球赛,并为承办国际国内足球赛事提供顶级场馆。后因 2023 年亚洲杯比赛改为海外举办,项目遂升级改造为奥体场馆,并将在未来逐步规划建设其它配套场地设施。

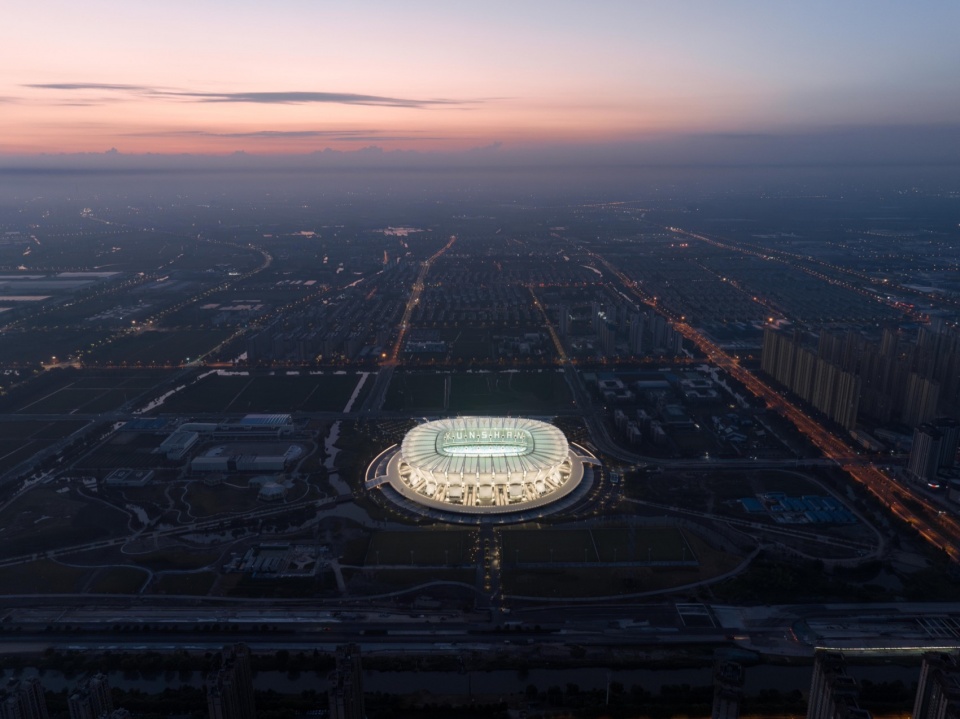

▼夜景鸟瞰© CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-7
▼鸟瞰© CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-9
▼顶视图 © CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-11
这座肥皂形的单体结构位于景观公园内,毗邻社区的各类体育场馆设施与住宅区。场内可容纳 4.5 万观众,不仅可满足城市举办重大赛事的需要,还可利用周边的体育公园面向社区开展各类活动。该地标建筑采用极具雕塑感和震撼力的苏工折扇造型,从周边众多建筑中脱颖而出,充分展示了这一地方特色。
▼建筑生成概念 © gmp Architects
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-14
▼折扇意向图 © gmp Architects
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-16
▼建筑立面 © CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-18
▼夜景 © CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-20

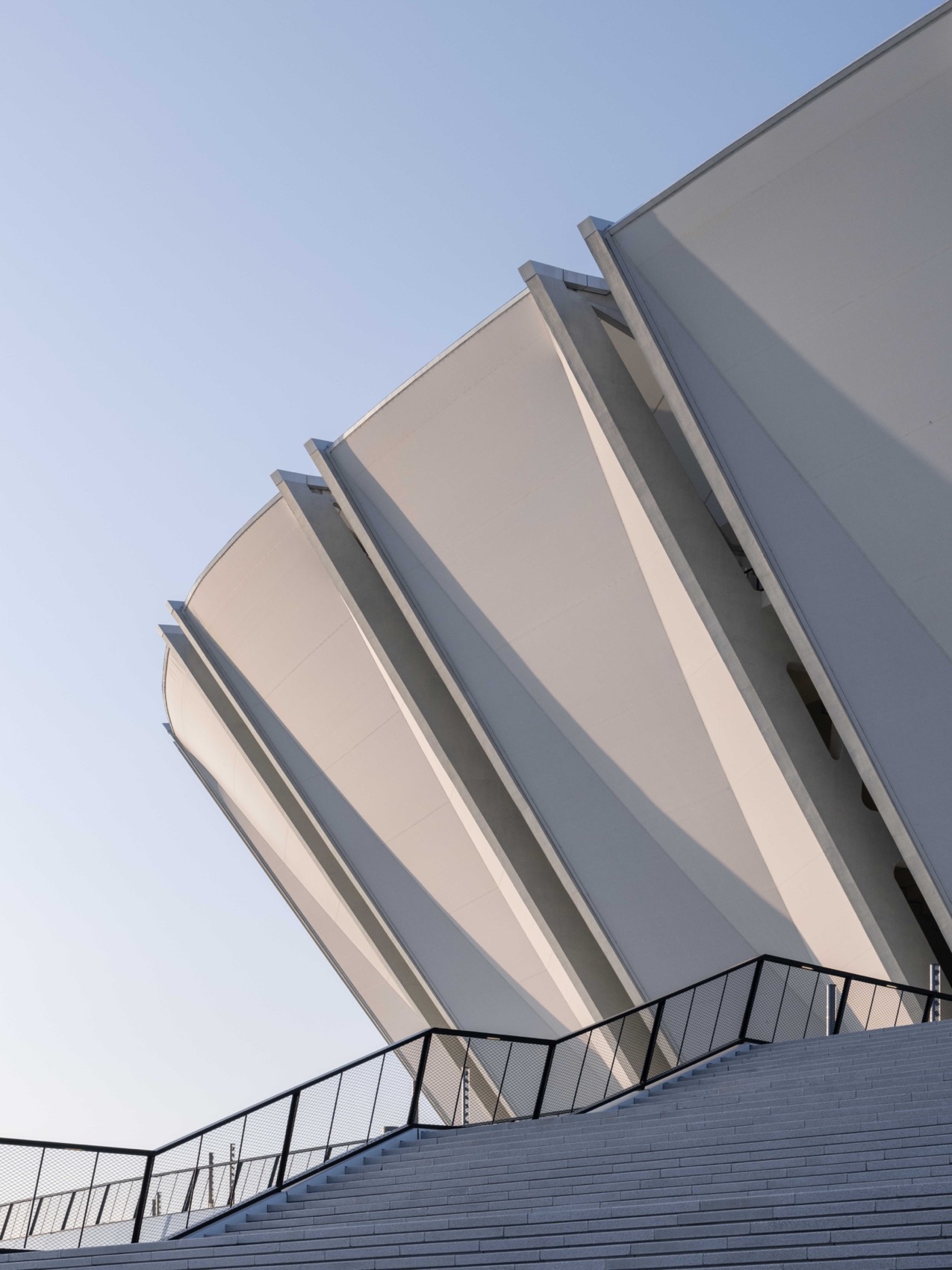

▼大台阶© CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-22
看台、立面和屋面结构采用 36 对细长的折叠混凝土墙支撑,为看台下方以及地面区域营造出大气的活跃空间。每对现浇混凝土构件之间设置展开的外立面索膜结构。每个索膜结构的高度约 49 米(总高,其中膜高约 26 米,长约 34 米),而每个外立面单元的面积约 600 平方米,是目前国内最大的单膜结构。

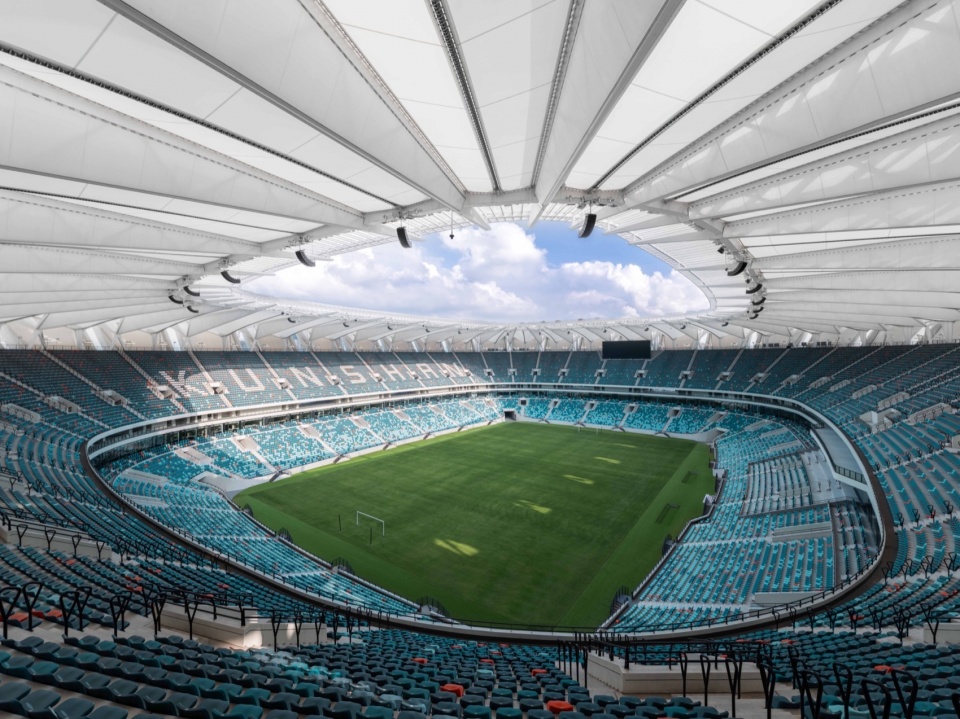

▼奥体中心内部全景© CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-25
▼看台 © CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-27

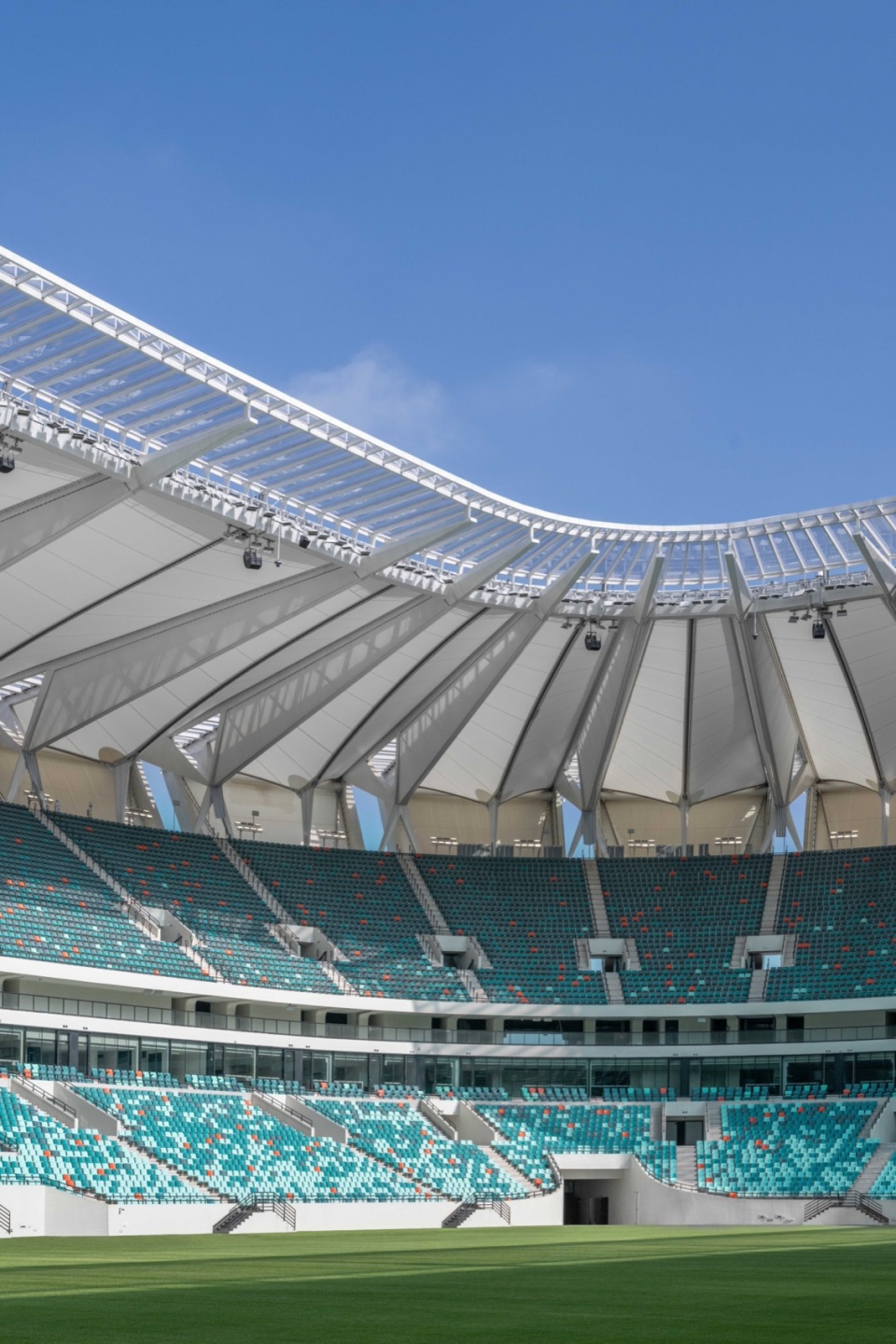

▼看台与入场区域 © CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-29
屋面结构由 36 根细丝悬臂钢梁支撑。上弦杆是混凝土双墙在屋面层的延伸,杆上覆盖有膜材,形成鲜明的折叠,沿外立面向屋面结构延伸。日间,膜材提供了遮阳挡雨的作用;夜幕降临时,场馆内部的照明穿透半透明膜材,弥漫出柔和的光。这样膜材不仅能打造场馆的外观照明效果,还能将光线反射至场内,为看台区域提供均匀舒适的照明。

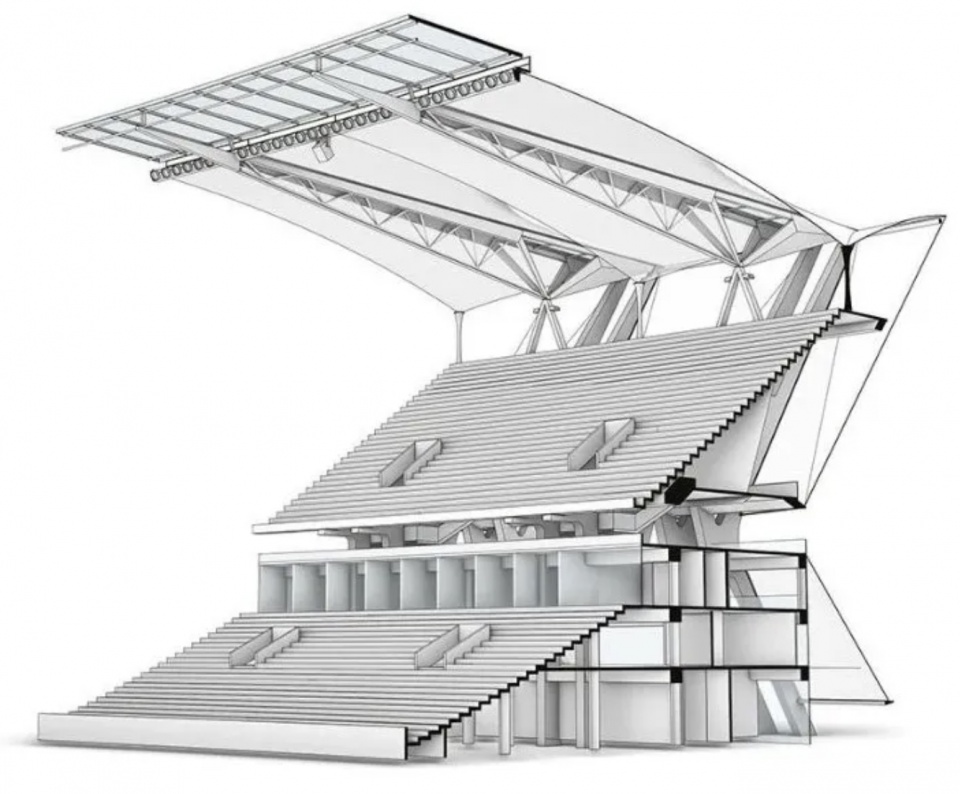

▼看台剖面 © gmp Architects
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-32

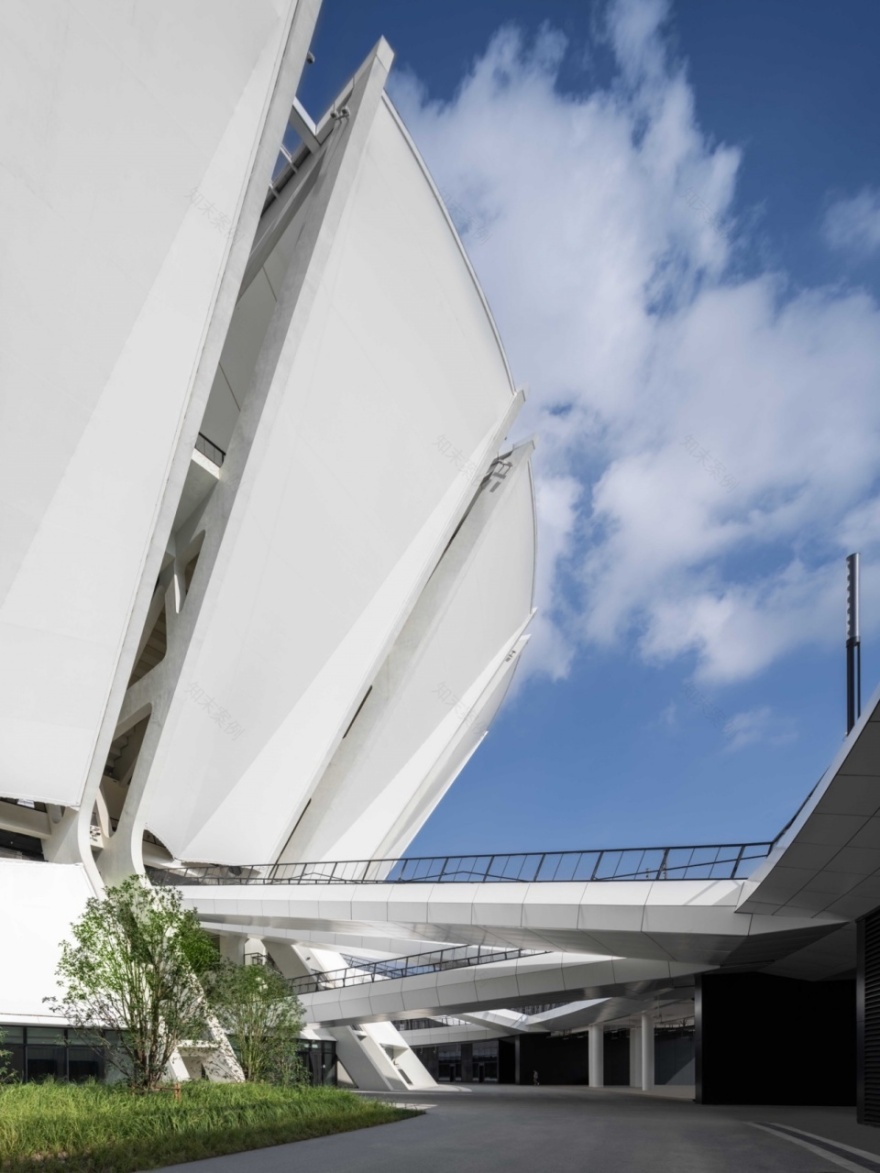

▼立面上鲜明的折叠 © CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-34
开放的建筑设计优先考虑舒适性和通风性,即使在炎热的气候下,也确保能给观众带来愉悦的体验。场馆的内部设计处处彰显出对国际足联标准的细致考虑。精心维护的球场为重大赛事提供高质量的竞赛场地,先进的照明与音响系统保证了清晰的视野与音效,提升了观赛的综合体验。

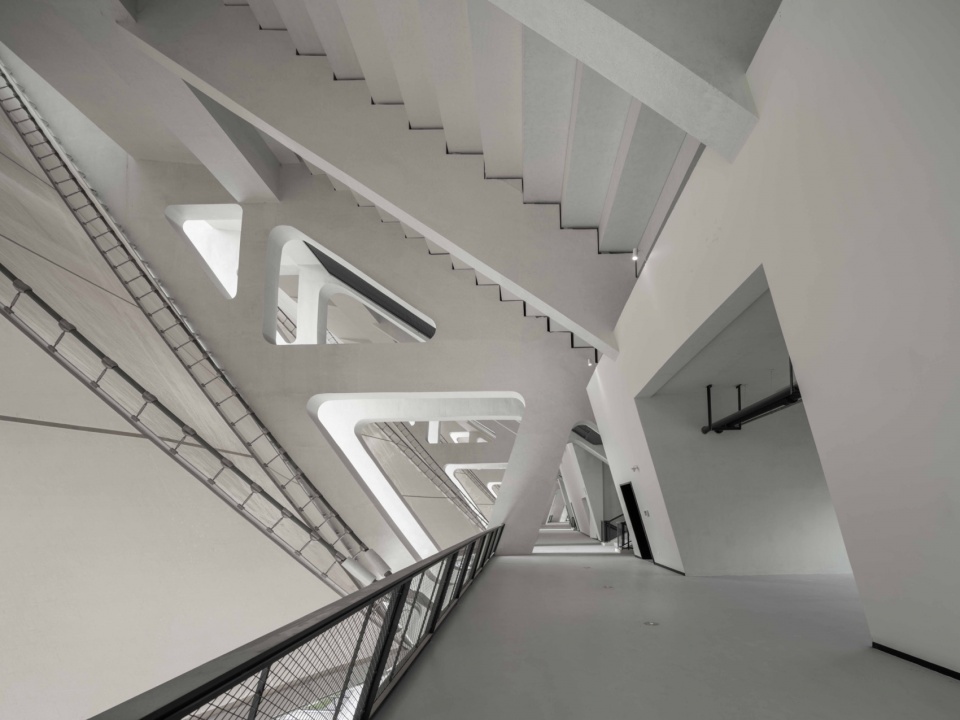

▼走廊平台© CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-37

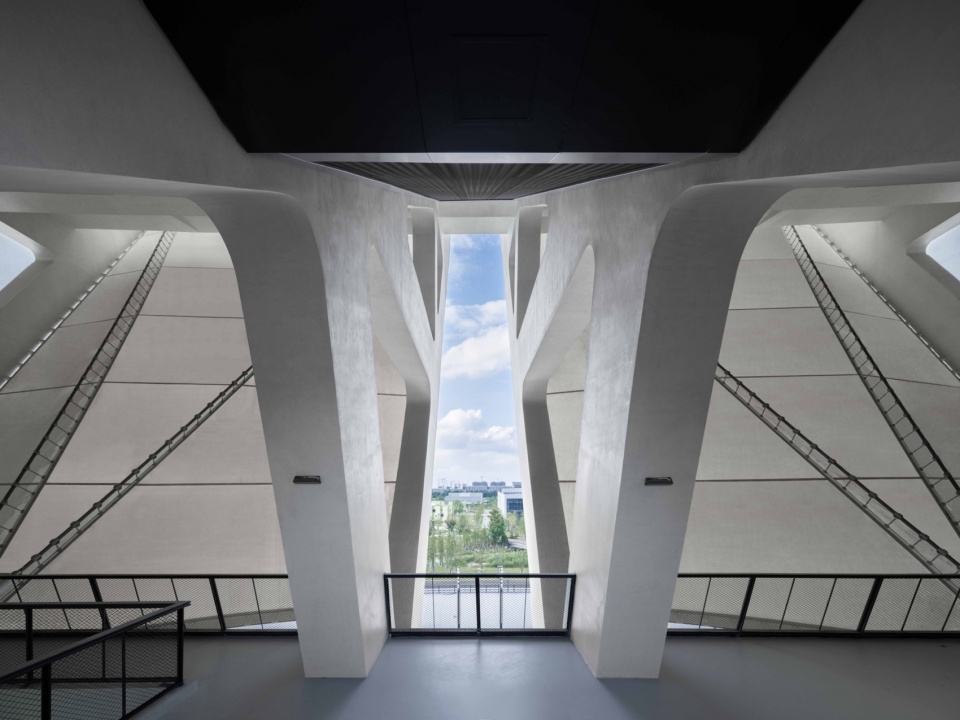

▼开放的建筑设计优先考虑舒适性和通风性© CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-39
配套设施设置在环形建筑内,与场馆主体建筑分离。宽大的楼梯引导观众从景观公园进入环形裙楼,再穿过 48 座连桥进入各层看台。这 48 座连桥也具有人群疏散功能,有助于减少看台周围内部流线的尺度。

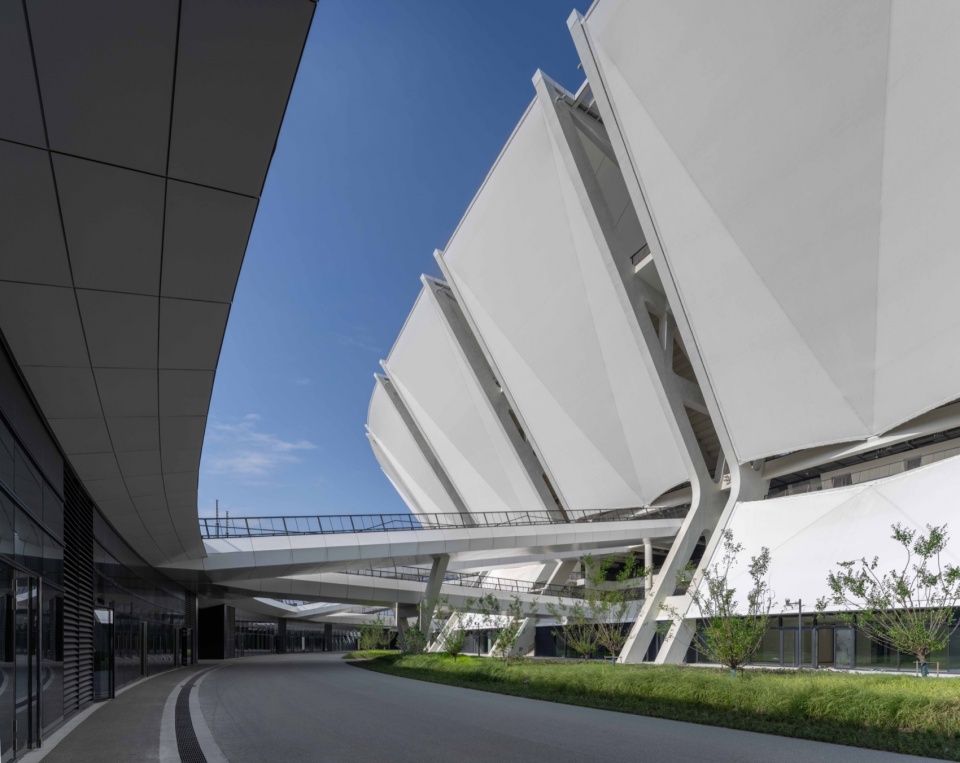

▼连桥© CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-42

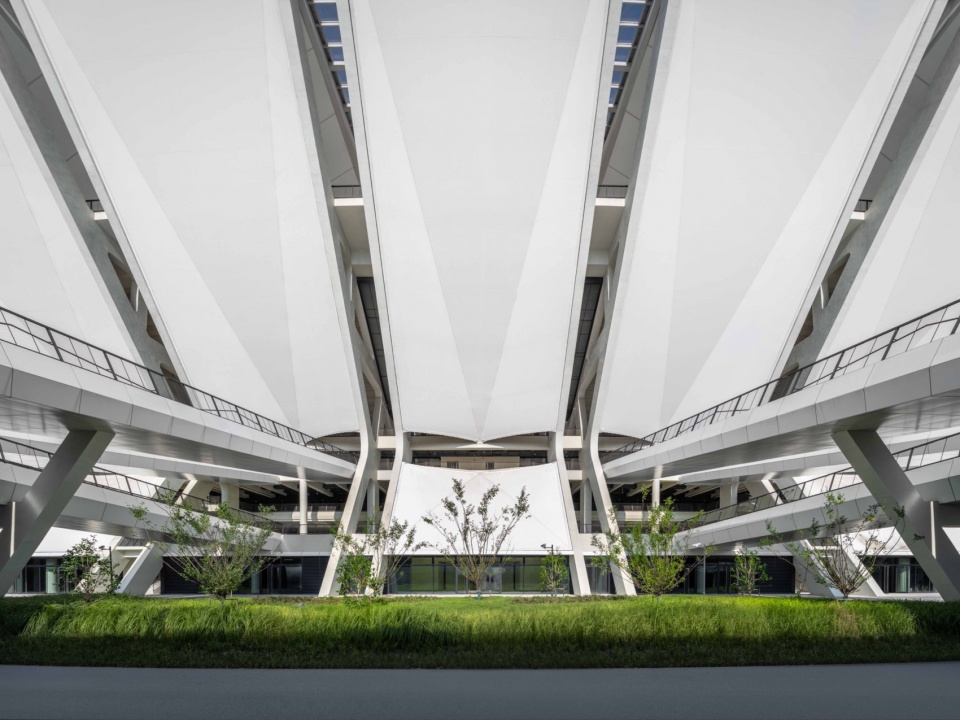

▼立面近景© CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-44
环绕奥体中心四周是一座开阔的景观公园,公园内保留了一条天然河床,连接公园和足球场。水面沿场馆南侧呈半圆形蜿蜒辐射,与铺砌广场区域和楼梯严密的辐射形态相呼应。水面倒映出场馆建筑极具雕塑感的外观,进一步提升了奥体中心在公园游客眼中的形象。
▼建筑与周围景观© CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-47
我们期盼昆山奥体中心在未来能为人们不断奉上精彩纷呈的体育赛事和美好时光。

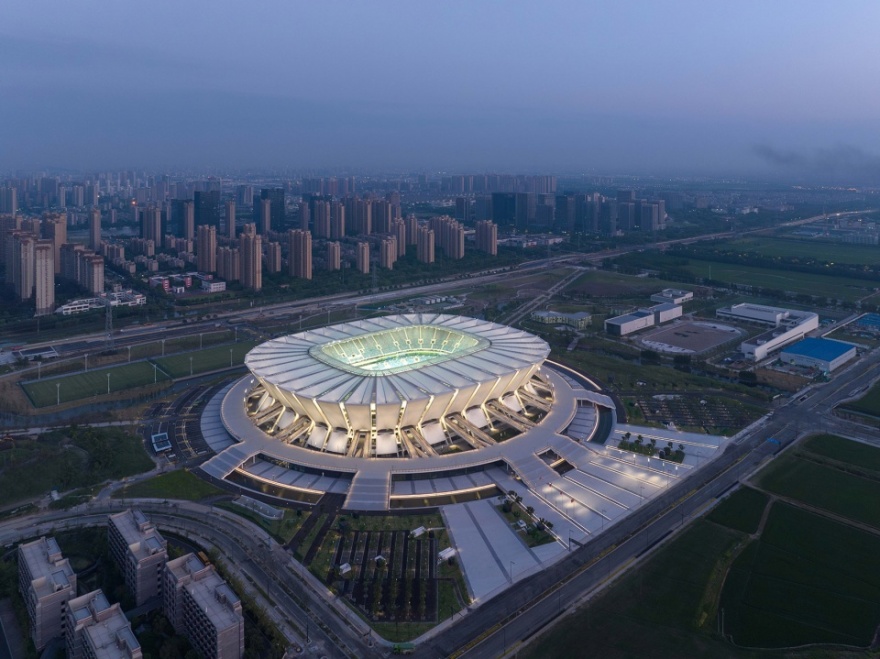

▼夜景鸟瞰© CreatAR Images
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-50

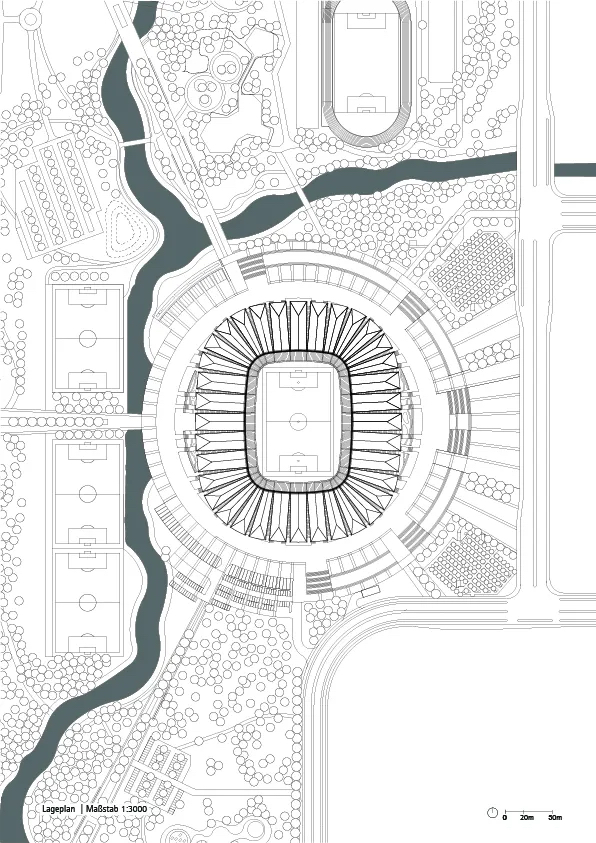

▼总平面图© gmp Architekten
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-52
▼包厢层平面图© gmp Architekten
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-54

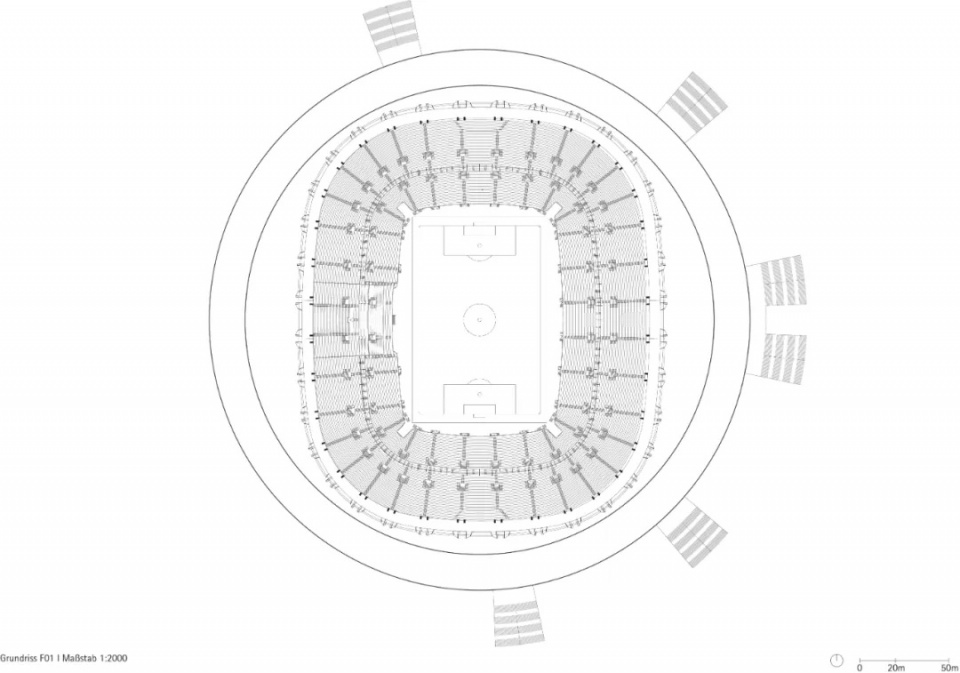

▼看台顶层平面图© gmp Architekten
昆山奥体中心丨中国江苏丨gmp 与同济大学建筑设计研究院(集团)有限公司-56
设计:曼哈德·冯·格康和尼古劳斯·格茨以及玛德琳·唯斯
实施阶段项目负责人:严律己,赵梦桐
实施阶段设计团队:陈观兴,卢深,徐徐凤,李江涛,董素宏,樊婕
中国项目管理:蔡磊
中方合作设计单位:同济大学建筑设计研究院(集团)有限公司
结构顾问:sbp 施莱希工程设计咨询有限公司
景观设计:WES 魏斯 景观建筑
幕墙顾问:华纳工程咨询有限公司
机电顾问:科进柏诚工程技术(北京)有限公司上海分公司
交通顾问:悉地(苏州)勘察设计顾问有限公司
体育顾问:中智华体
业主:昆山卓越体育文化发展有限公司
座位数:45000
地上建筑面积:约 10 万平米
地下建筑面积:约 3 万平米
设计时间:2019 年 – 2022 年
施工时间:2020 年 – 2023 年
