Fotogrametría (Assets)

Tocón

Para hacer el escaneo fotogramétrico se tomaron cerca de 110 fotografías, con una configuración de disparo manual, ISO 200, F22 y una velocidad de obturación de 1/60.

Al momento de tomar las fotografías se planea un recorrido fotográfico en forma de cúpula para poder abarcar todos los ángulos posibles del objeto escaneado.

Fotografías del Tocón (Original)

Las fotografías se tomaron un formato RAW para no perder calidad en el objeto y en su escaneo.

Posteriormente se hizo una post-produccion en Photoshop en cuestión de exposición, luces, sombras y detalles que puedan alterar el modelo.

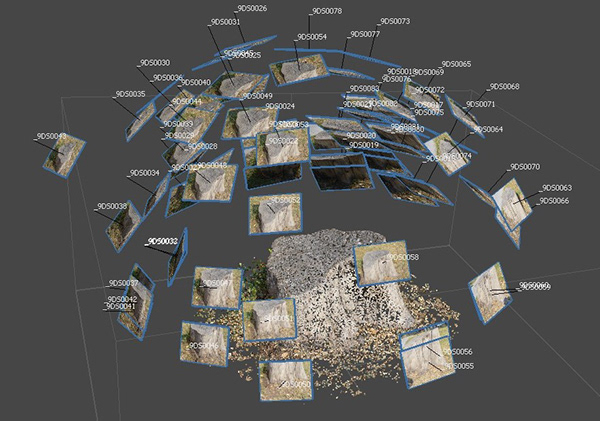

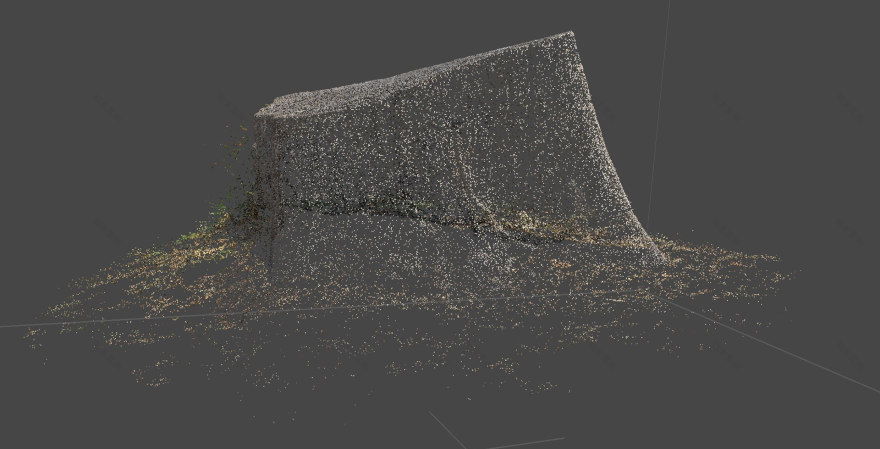

En Metashape se importaron las fotografías y se analizaron la calidad de cada una para comenzar a crear la red de puntos, posteriormente la malla y por ultimo los detalles y la textura.

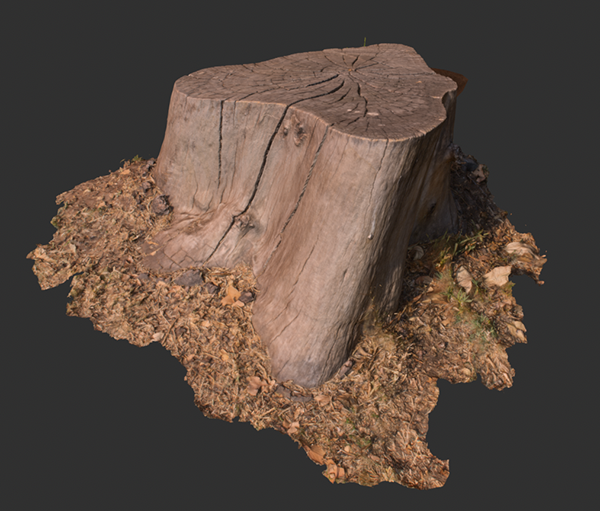

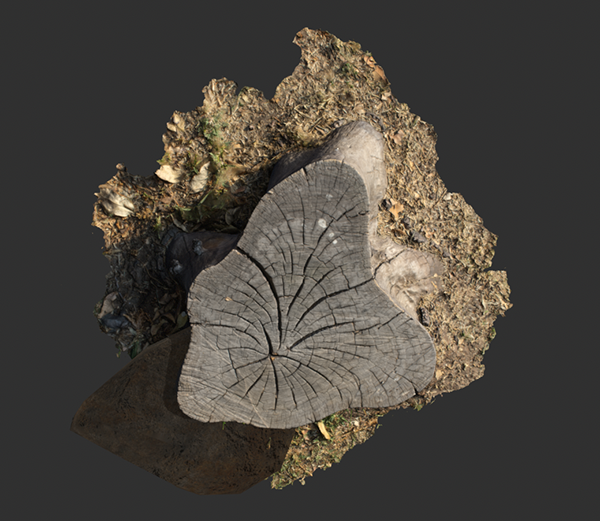

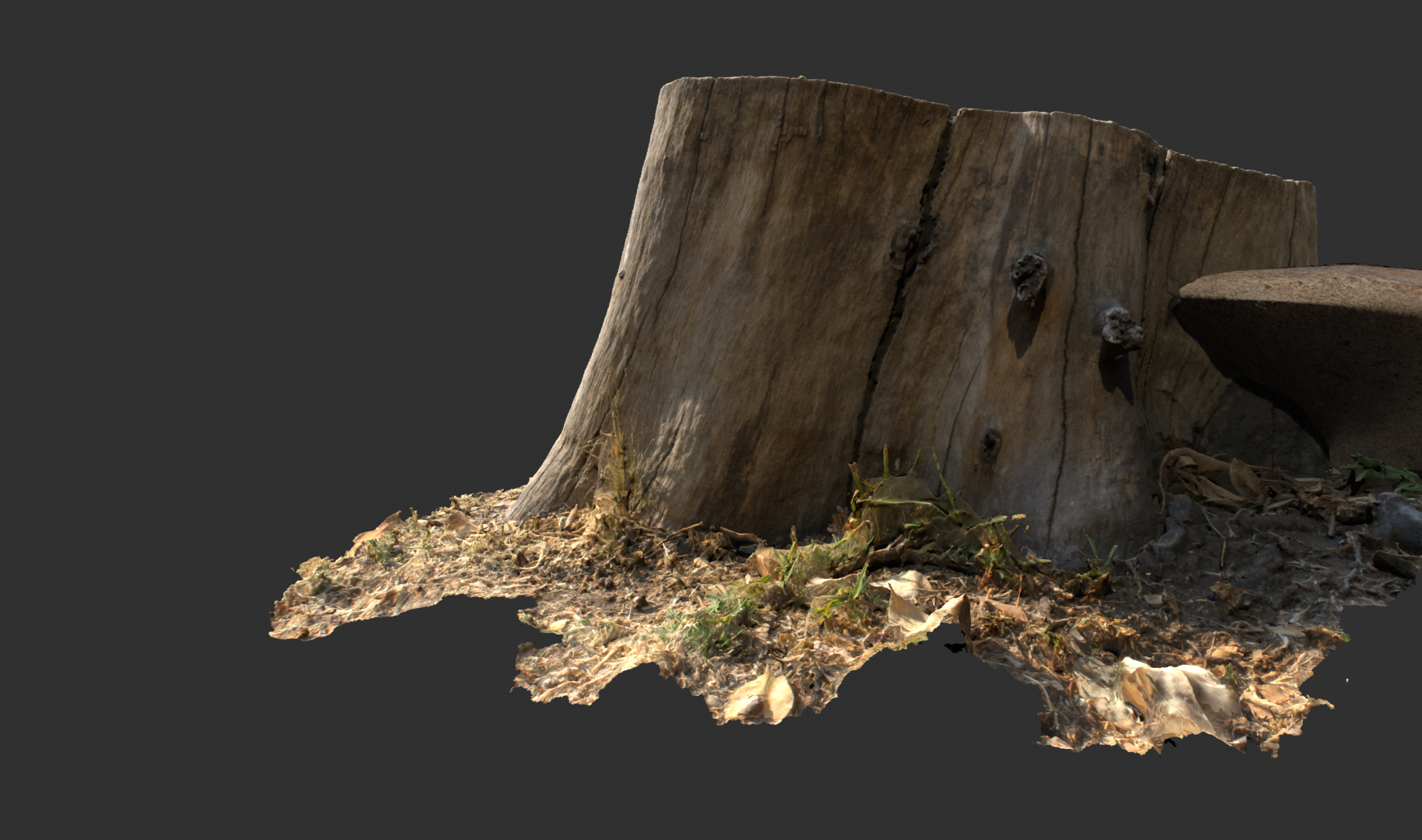

Modelo 3D

Una vez hecho el proceso en Metashape, se exporta el modelo al software de Marmoset Toolbag para poder mejorar la textura y el modelo, para darle mas detalles y este asset pueda ser ejecutable para cualquier otro software de renderizado arquitectónico.

Se utilizó la herramienta de Quixel Megascans para agregar detalles secundarios realistas a nuestro tocón, así como vegetación y piedras, que ayudan a dar una sensación más realista.

Ornamento en fachada

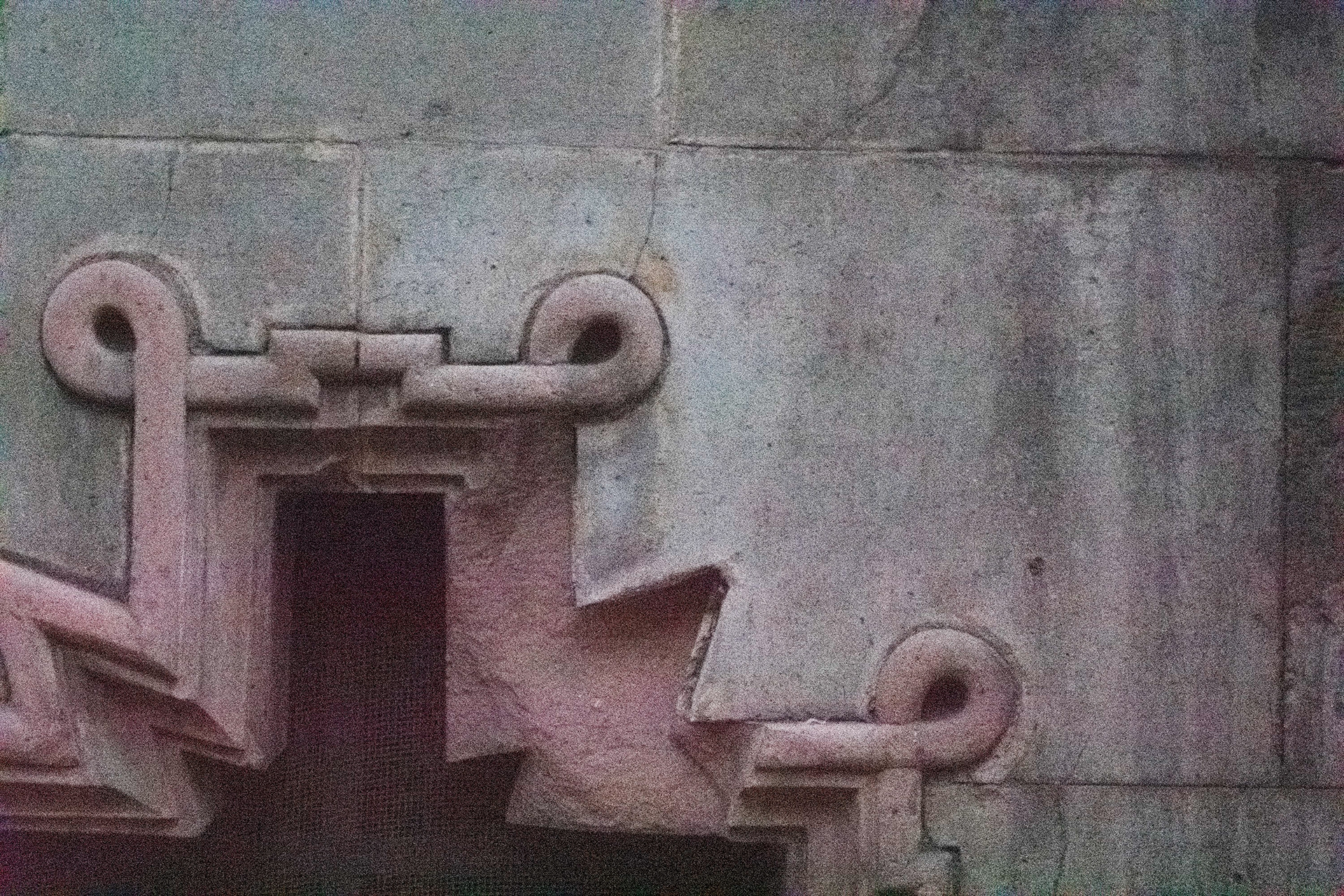

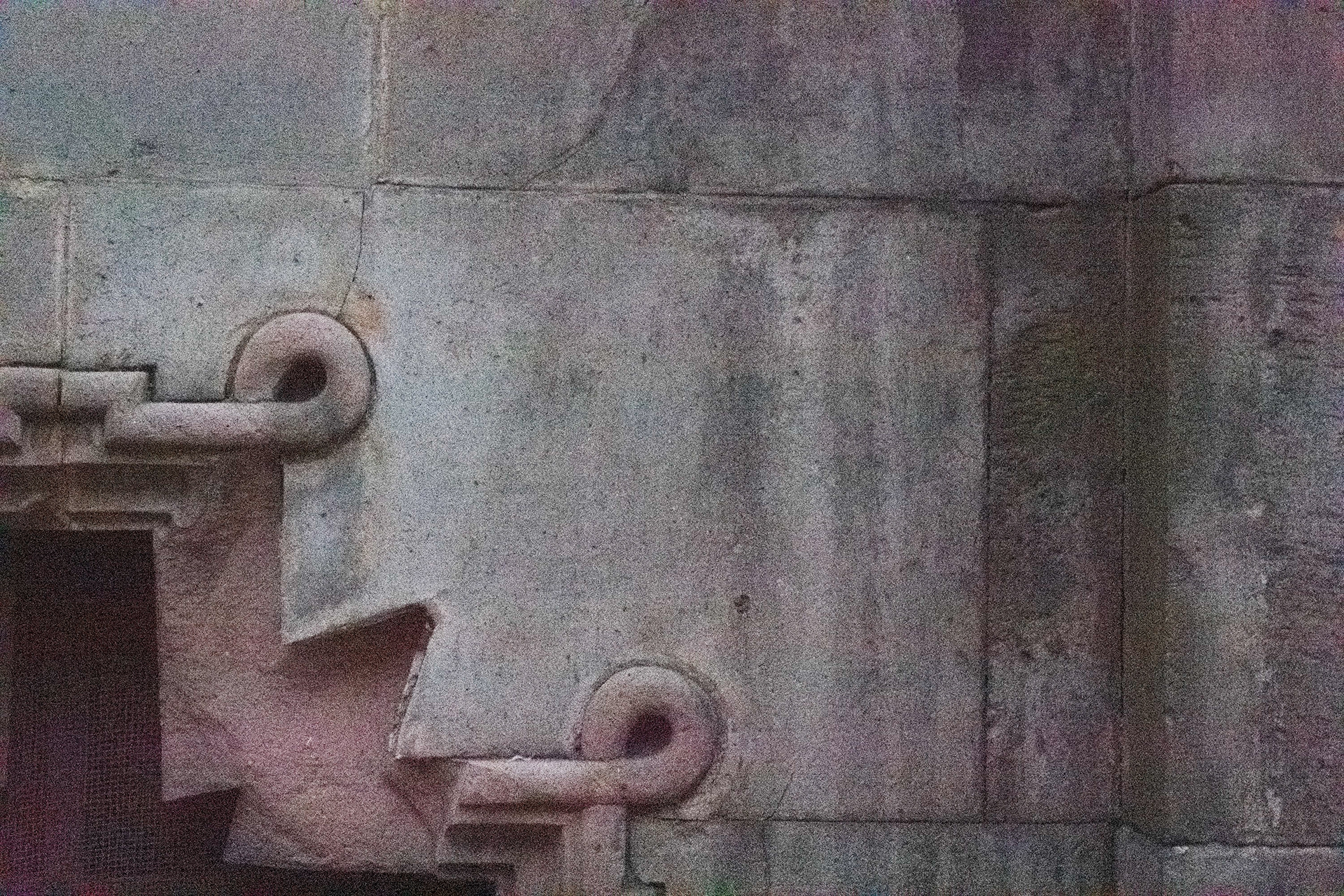

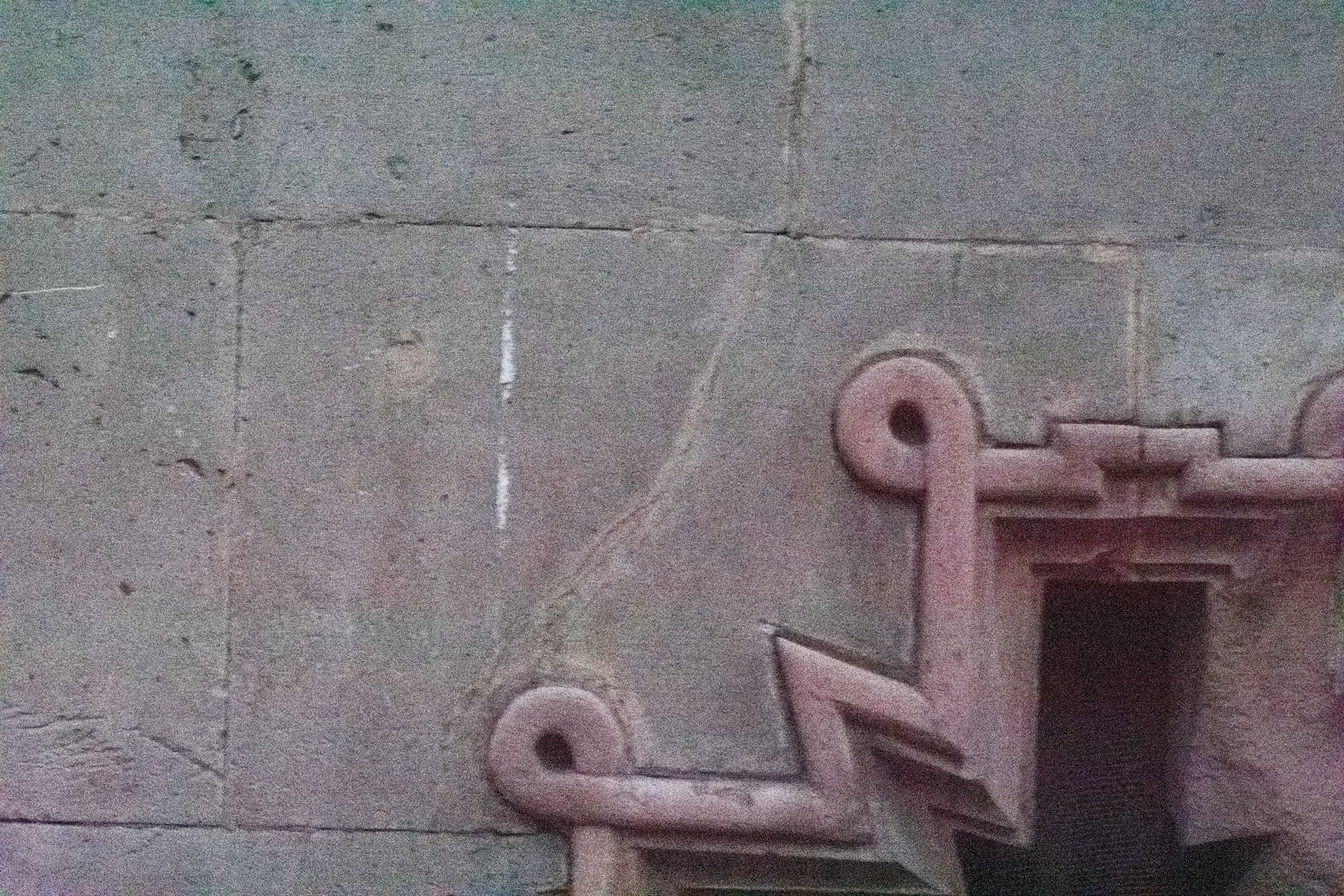

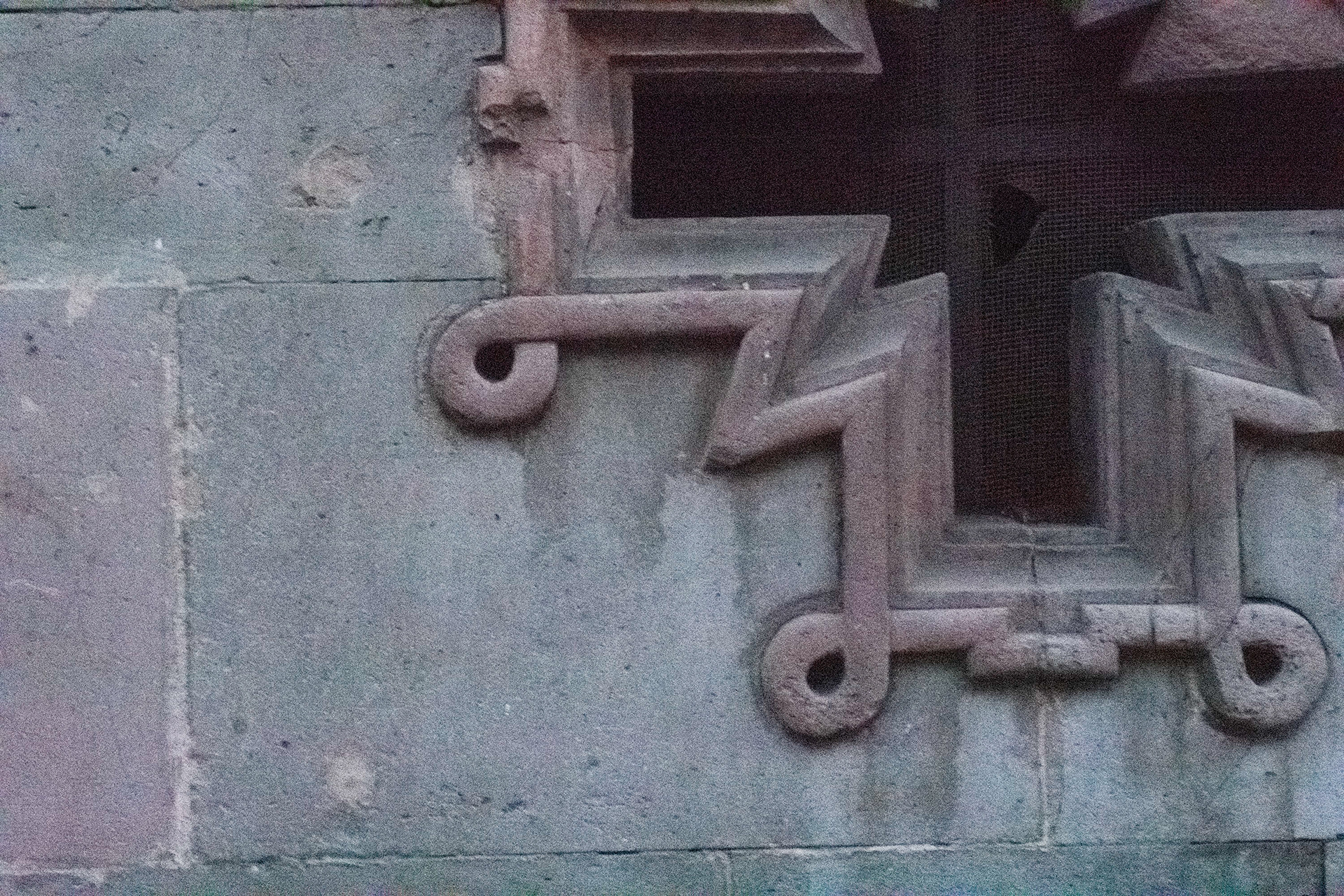

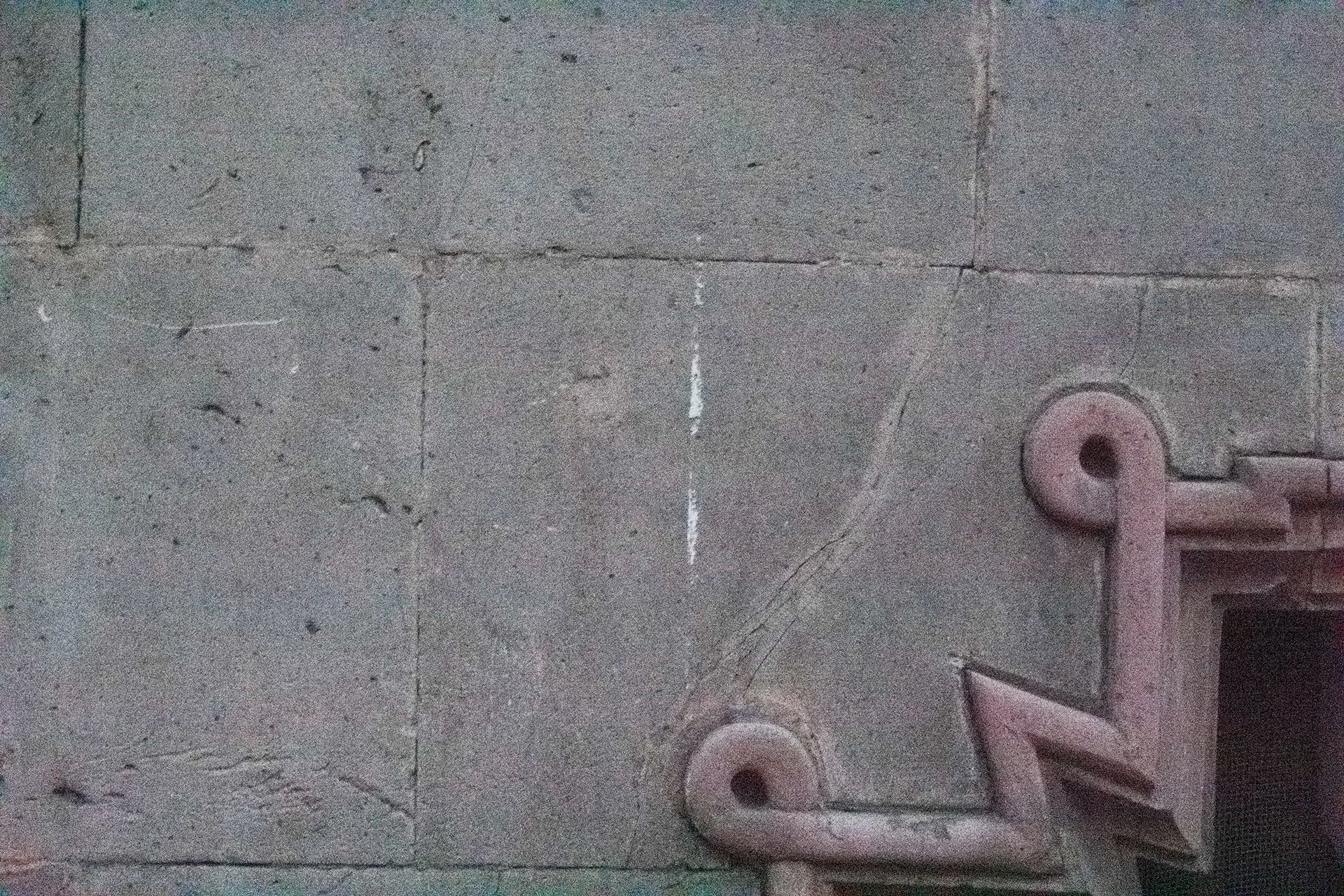

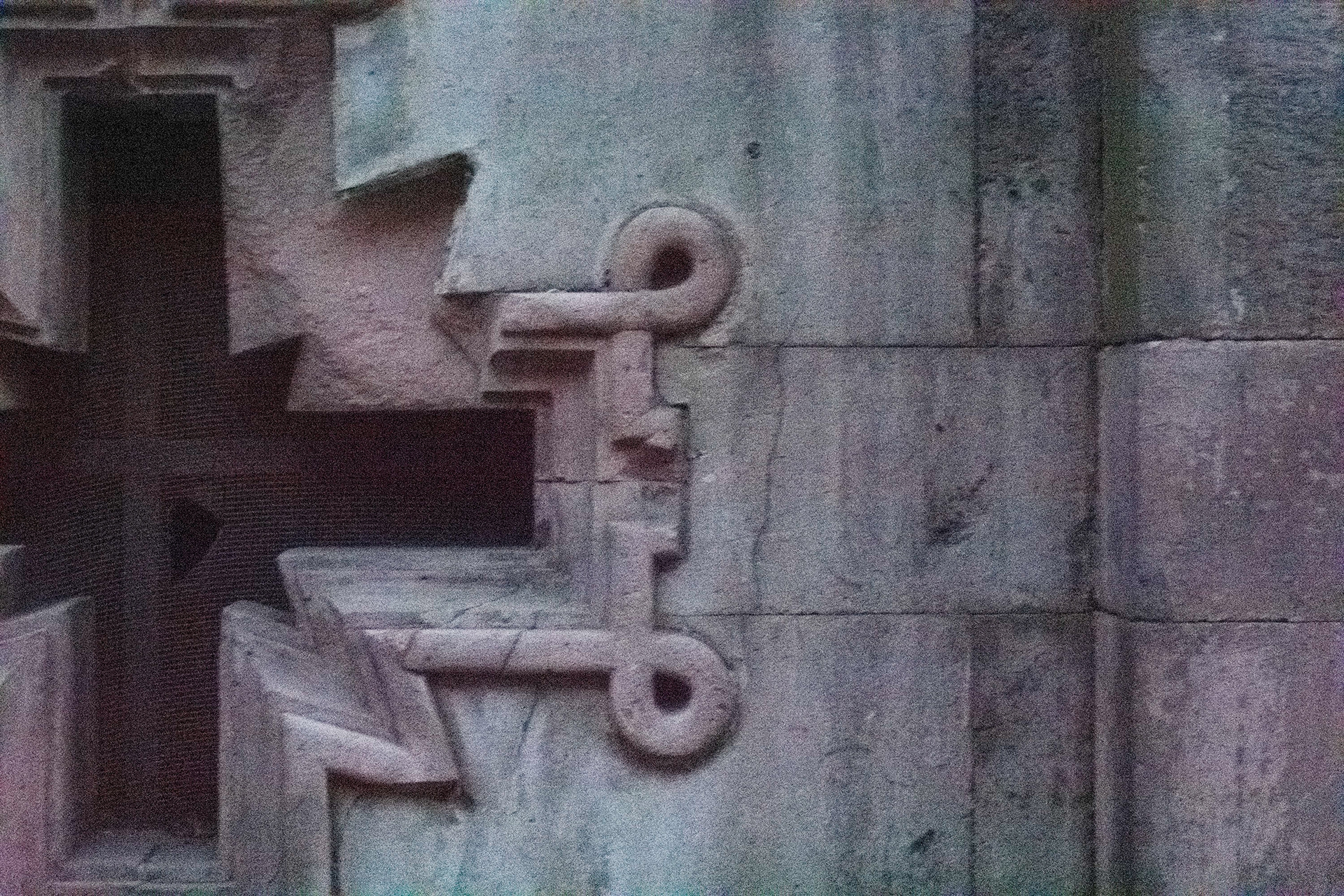

Se tomaron 96 fotografías, con una configuración de disparo manual, ISO 3200, F236 y una velocidad de obturación de 1/8.

Se optó por esta configuración ya que en el horario en el que se tomaron las fotografías, había muy poca luz natural, al ser un elemento vertical en un muro, las fotografías fueron tomadas en forma secuencial con forma de S.

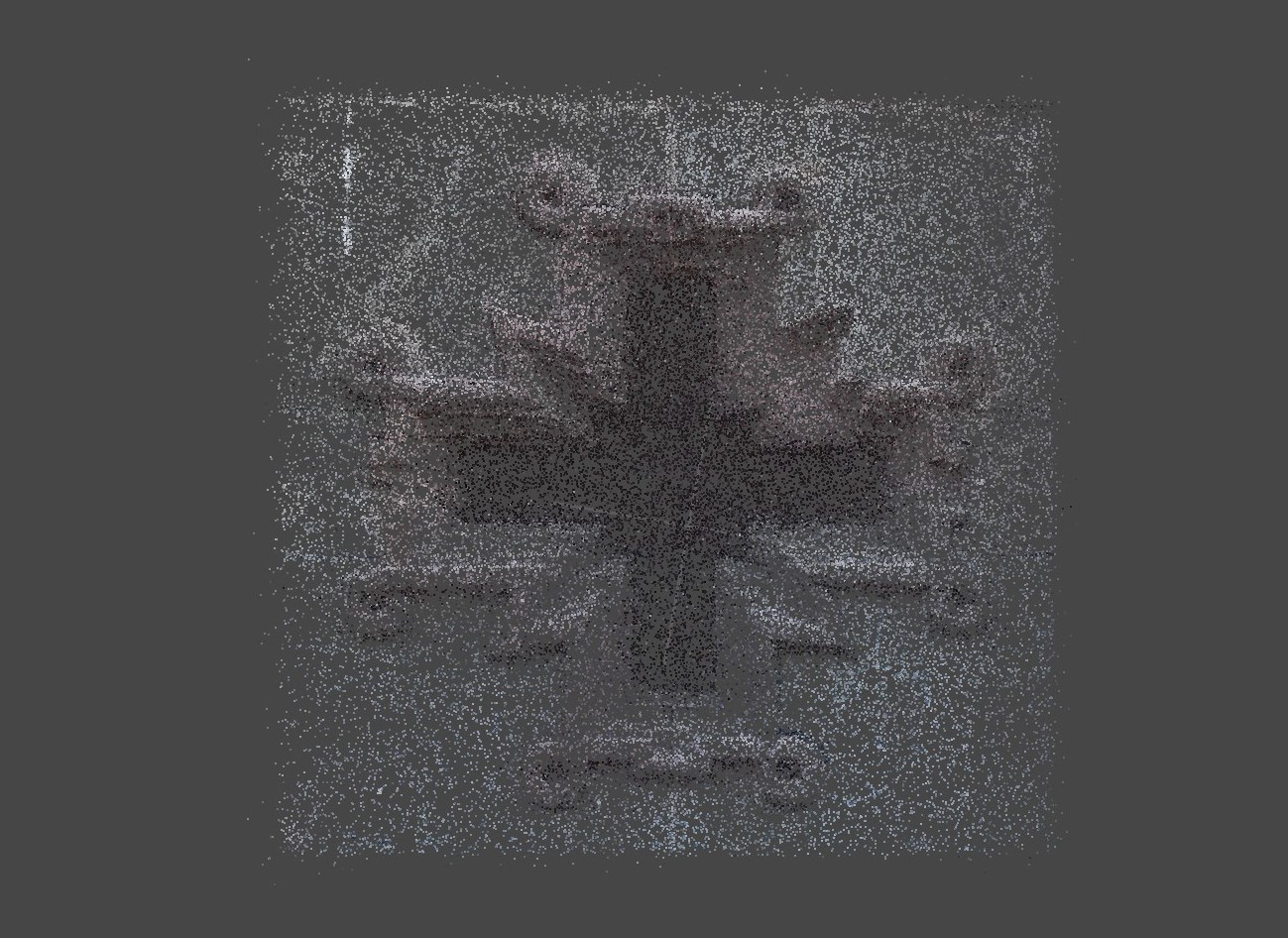

A las fotografías se les realizó el proceso de post producción en Adobe Photoshop, mejorando la exposición, blancos, sombras y contraste, para así mejorar el escaneo y generación de puntos en Metashape.

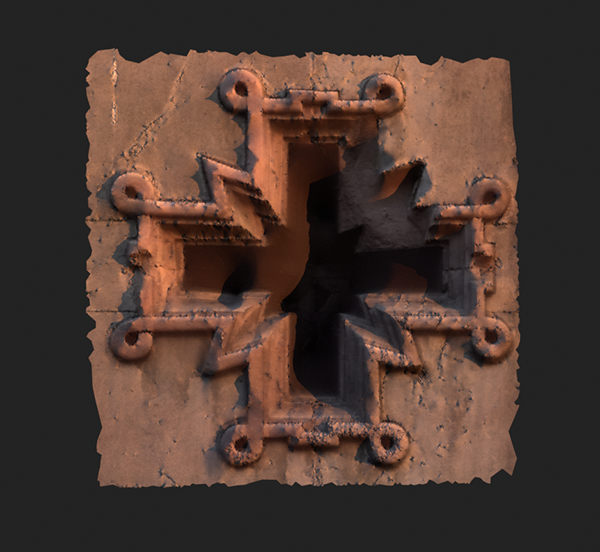

Modelo 3D

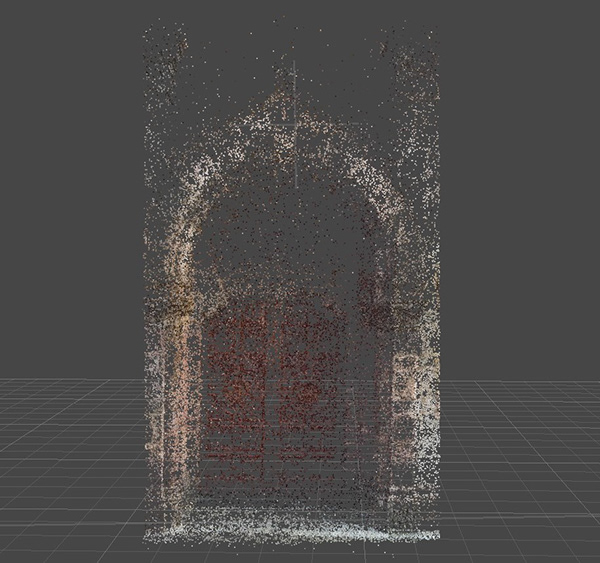

Reconstrucción de fachada de edificio

-Fotografía: Lente Nikon AF-P DX Nikkon 18-55mm f/3.5-5.6G VR

-Post-Producción: Photoshop y Camera RAW

-Modelado a base de escaneo: Metashape

-Renderizado: Marmoset Toolbag​​​​​​​
