Hospital Hamburgo 95 医院项目丨墨西哥

Hospital Hamburgo 95 (Proyecto de Instalaciones)

- Proyecto: Hospital Hamburgo 95

- Ubicación: Hamburgo #95, Juárez, Cuauhtémoc.

- Ciudad: Ciudad de México

- Área: 1245 m2

- Año: 2021

El Proyecto se encuentra ubicado en la Calle de Hamburgo #95 en la Colonia Juárez, Alcaldía Cuauhtémoc CP. 06600.

Este predio se encuentra ubicado dentro de una zona geotécnica denominada Zona 3 o Zona Lacustre la cual está integrada por depósitos de arcilla y separada por capas arenosas, sus texturas de suelo y subsuelo son de limo y de arcilla.

AFORO DE USUARIOS

• Planta de Sótano 1 (Estacionamiento) 58 Vehículos = 58 vehículos X 4 Personas c/u = 232 personas por nivel entrando en su coche máximo.• Planta de Sótano 2 (Estacionamiento) 59 Vehículos = 59 vehículos X 4 Personas c/u = 236 personas por nivel entrando en su coche máximo.• Planta Baja = 1250 m2 / 2.25 por persona = 555 personas x nivel máximo.• Planta Tipo = 1085 m2 / 2.25 por persona = 482 personas x nivel máximo.• Planta Helipuerto = 973 m2 / 2.25 por persona = 432 personas máximo.

PLANOS DE ARQUITECTONICOS

(ZONIFICACIÓN DE ÁREAS)

ESTRATEGIA GENERAL DE DISEÑO

En planta baja encontramos los servicios que son de carácter público.

En la parte media encontramos los servicios de salud especializados y que son de carácter privado, ya que no cualquiera puede tener acceso a esta zona, ya sea paciente o doctor.

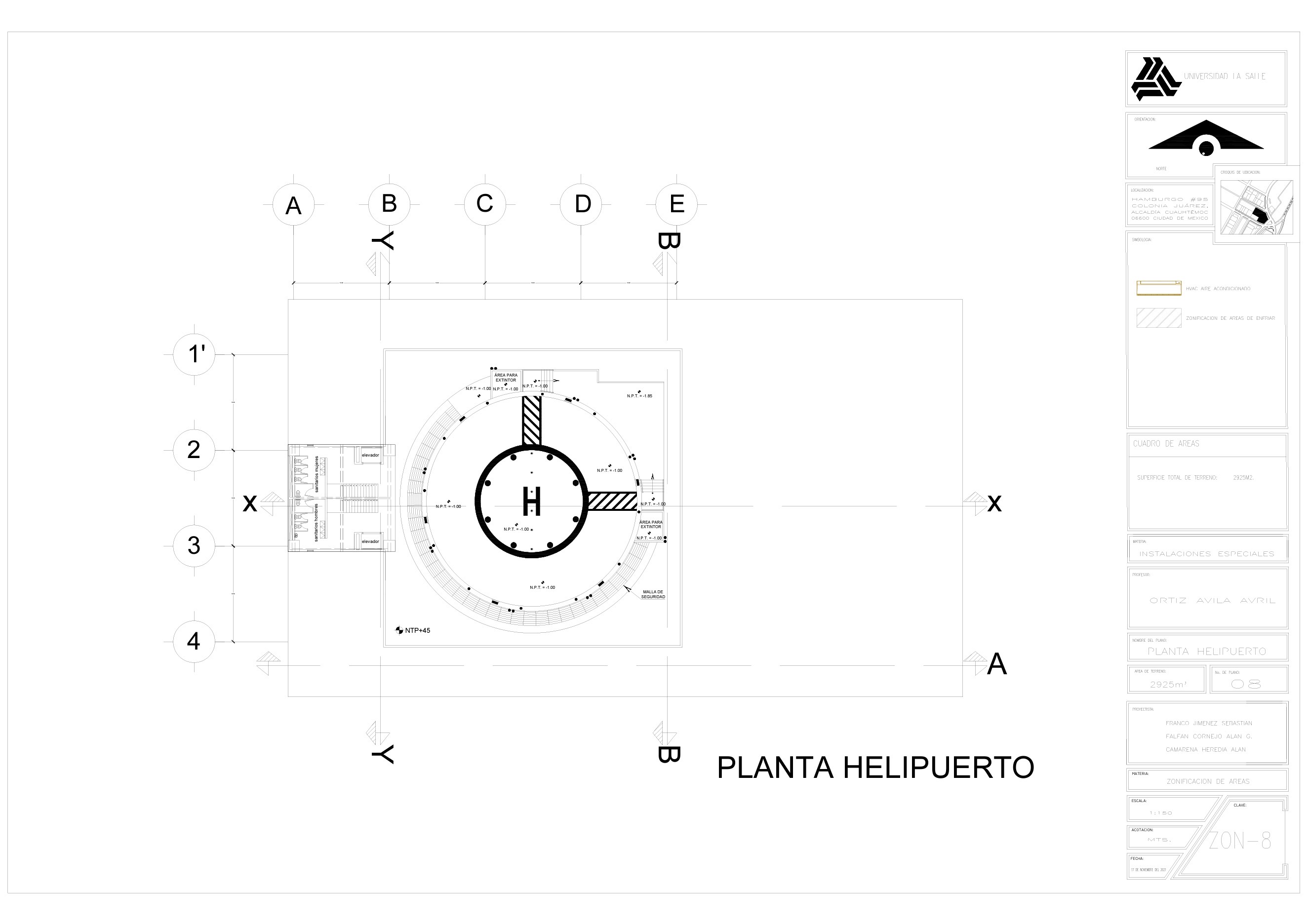

En la parte superior encontramos el helipuerto que es utilizado para el transporte de algún material u órgano en estado de emergencia

PLANOS DE INSTALACIÓN HIDRÁULICA

La cisterna está ubicada en el sótano 5 de nuestro hospital ya que ahí disponemos de más espacio para la recolección y administración de agua potable.Contamos con una bomba que igualmente está ubicada en el sótano 5, la cuál es laencargada de impulsar el flujo de agua potable por todo el edificio, ya que debido a laubicación de la cisterna y de los equipos que necesitamos abastecer de agua potable no es posible que los podamos abastecer por medio de caída de agua o de gravedad.

Cada nivel cuenta con área de sanitarios (ver planos) y de lavabos para la misma higienedel personal y de los usuarios, existen plantas de especialidades como cirugía (quirófano) y consultorios que disponen de muebles de limpieza; para la llegada de agua a estos muebles fue necesario el distribuir una red de tuberías perimetralmente por el edificio y que al mismo tiempo se conectara con la tubería alimentadora de sanitarios.Las instalaciones suben de manera vertical corriendo por los muros y son distribuidas entre cada planta por medio de la losa de entrepiso hasta el lugar del mueble.

Cada nivel cuenta con un grosor de tubería de agua potable, esto fue resultado de loscálculos de instalación hidráulica que se encuentran en nuestra memoria de cálculo.Cada instalación de tubería de la instalación hidráulica en nuestros muebles de baño tienen una pendiente la cual corresponde a la corrida del agua sanitaria que fluirá por medio de la tubería.

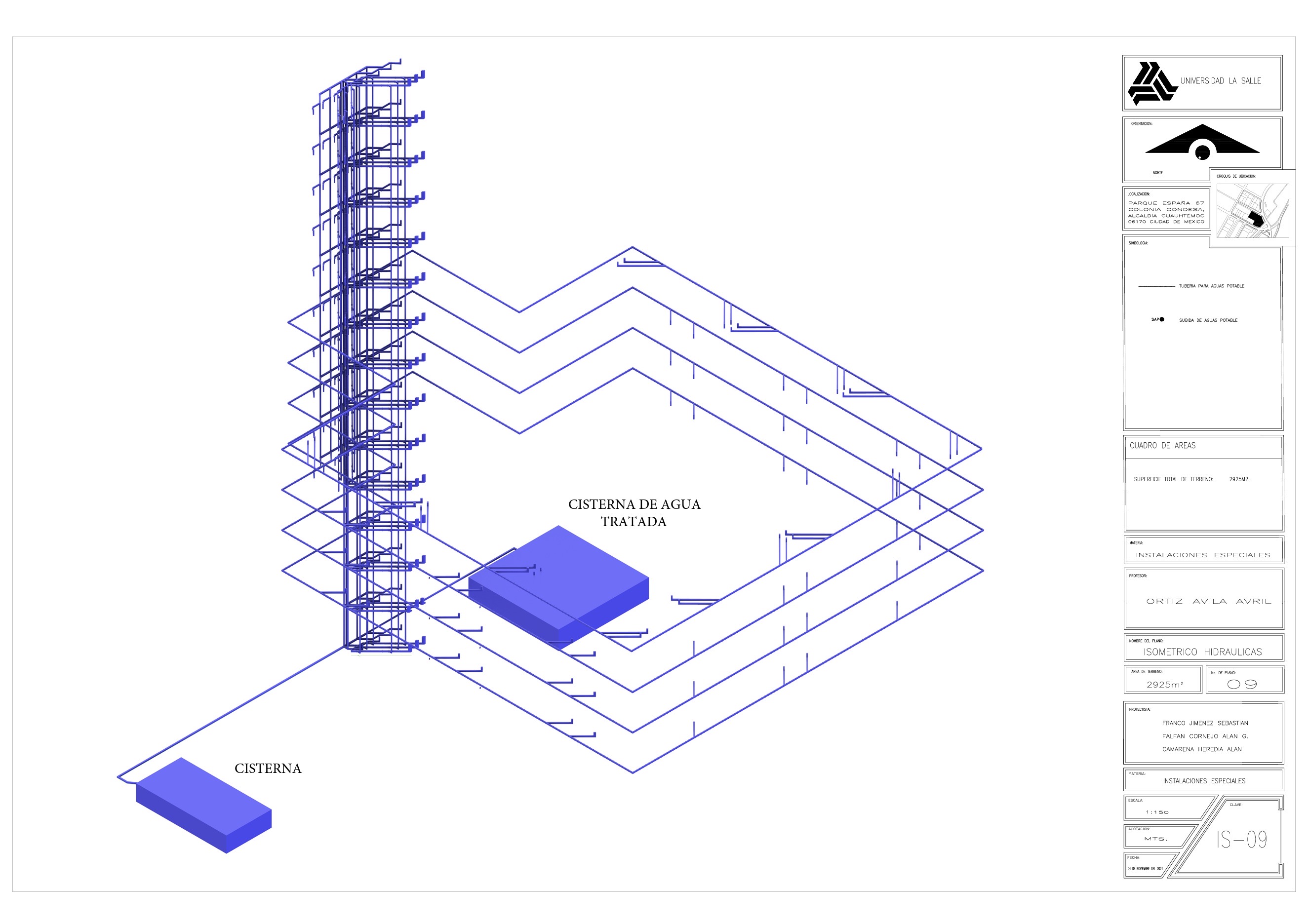

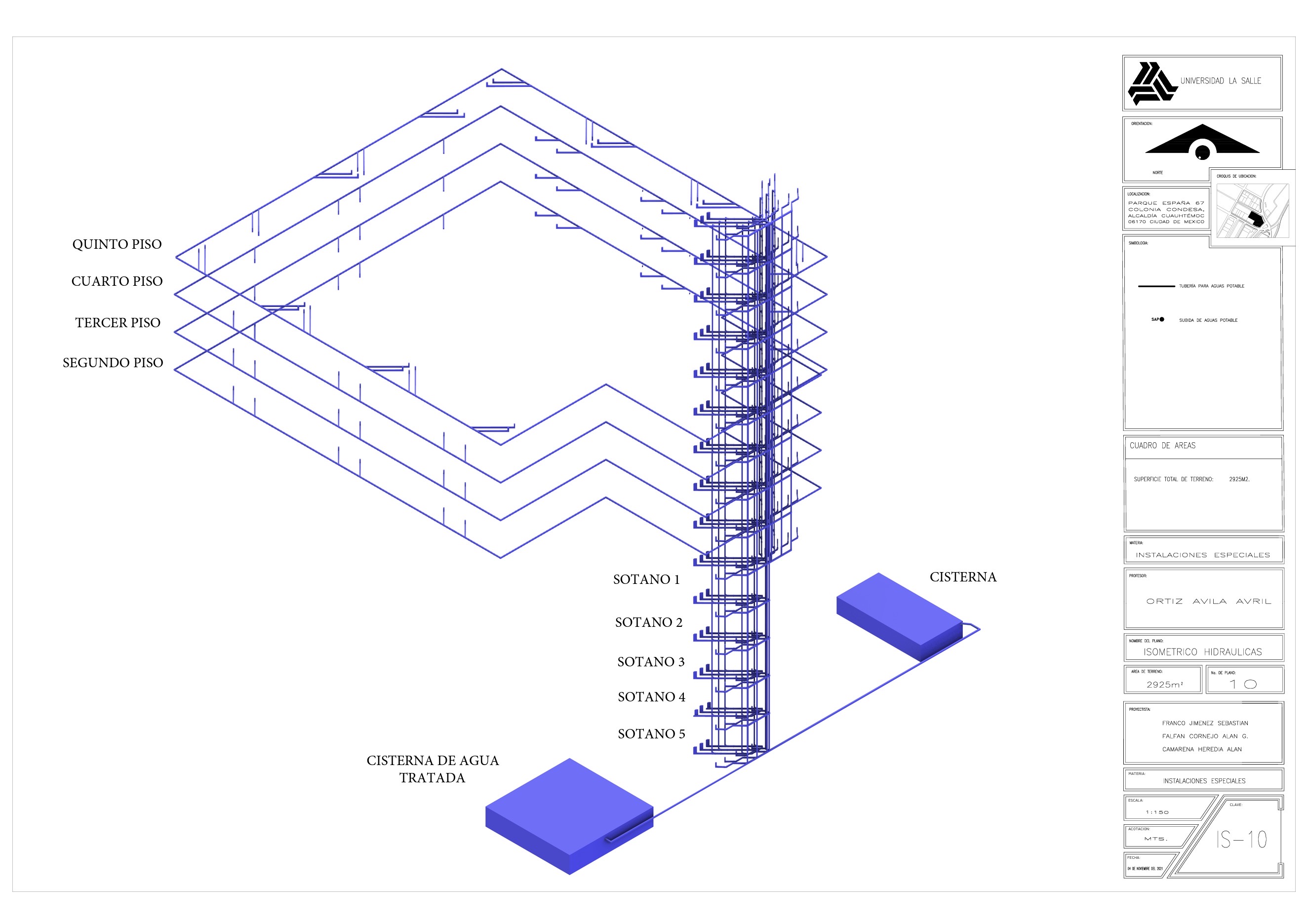

ISOMÉTRICOS DE INSTALACIÓN HIDRÁULICA

PLANOS DE INSTALACIÓN SANITARIA

Debido a que nuestro proyecto es un edificio de Hospital, contamos con una cisterna deagua tratada, la cual está ubicada en el sótano 5 de nuestro edificio, recolecta aguas grises y las convierte en agua potable para diferentes usos dentro del edificio.

Ya que nuestra salida de aguas grises y negras se encuentra en un piso inferior a losservicios, no es necesario el uso de bombas para la llegada de los deshechos si no que por gravedad estas llegarán de mueble a instalación y de instalación a piso a piso por medio de la tubería especificada para cada tipo de agua.

Cada nivel cuenta con área de sanitarios (ver planos) y de lavabos para la misma higienedel personal y de los usuarios, existen plantas de especialidades como cirugía (quirófano) y consultorios que disponen de muebles de limpieza; para la salida de agua a estos muebles fue necesario el distribuir una red de tuberías perimetralmente por el edificio y que al mismo tiempo se conectara con la tubería de salida de aguas grises y negras de los sanitarios.

Las instalaciones suben de manera vertical corriendo por los muros y son distribuidas entre cada planta por medio de la losa de entrepiso hasta el lugar del mueble.Cada nivel cuenta con un grosor de tubería de aguas grises y aguas negras, esto fueresultado de los cálculos de instalación sanitaria que se encuentran en nuestra memoria de cálculo.

Cada instalación de tubería la instalación sanitaria en nuestros muebles de baño tienen una pendiente la cual corresponde a la corrida del agua sanitaria que fluirá por medio de la tubería.

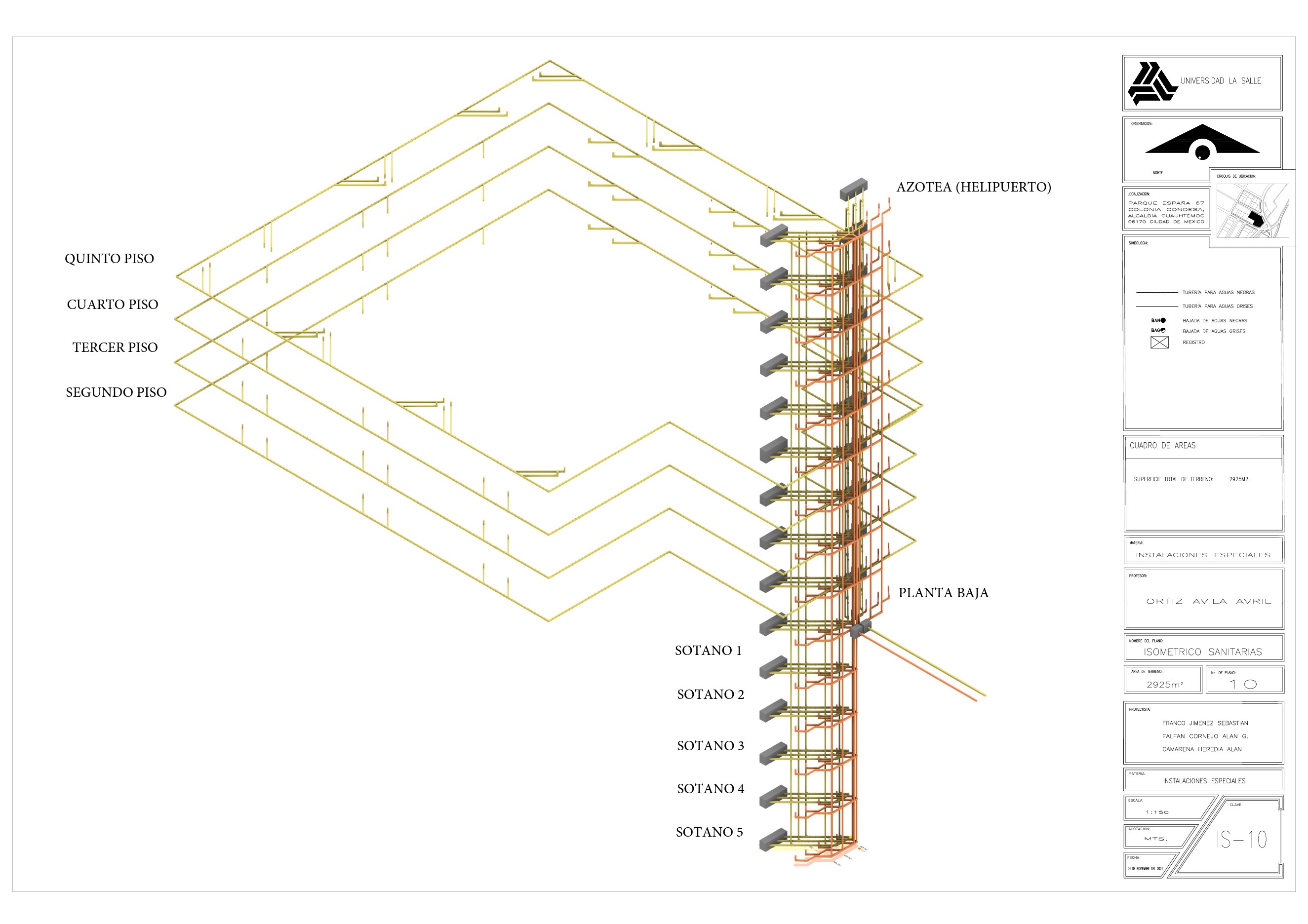

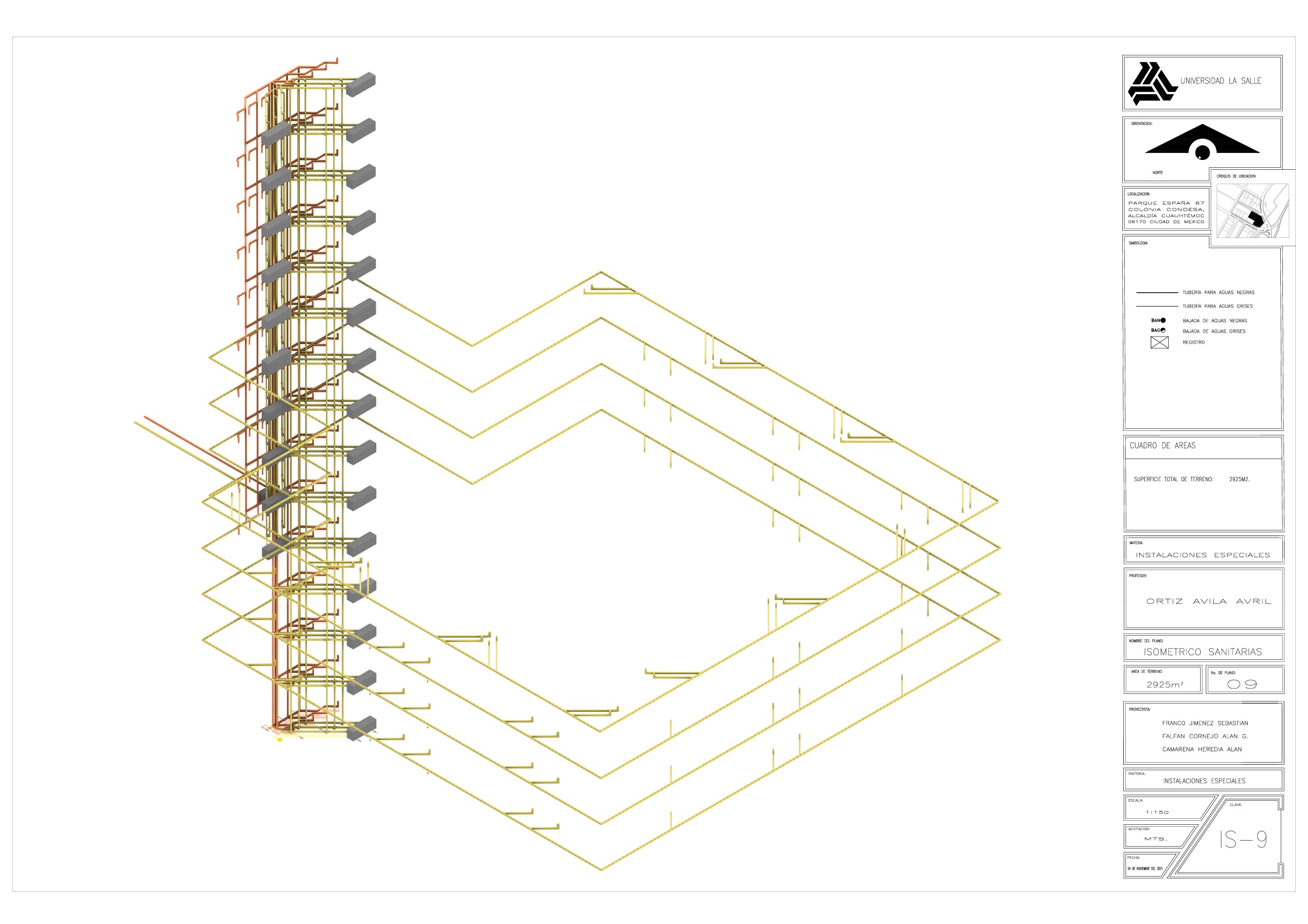

ISOMÉTRICOS DE INSTALACIÓN SANITARIA

PLANOS DE HVAC

Debido a que nuestro proyecto es un hospital y que cada planta del mismo proyecto es dediferente uso y necesidad, se repartieron los Aires Acondicionados por zonas y por aforo; en plantas de sótanos al tener sistemas de bombas hidrosanitarias y demás equipospertenecientes a plantas de emergencias y al mismo tiempo solo contamos conestacionamiento no se ubican equipos.

El sistema que vamos a utilizar como condensadores es el Modelo RTAC Enfriadora deLíquido Tipo Tornillo Enfriada por Aire Series R® RTAC Plus 140 - 350 Ton (60 Hz).

En planta Baja que es donde encontramos recepción y algunas salas de juntas, los equipos fueron emplazados en zonas donde el aforo es mayor y estacionario, es decir, que permanecen en esta zona por un tiempo mayor que las demás.

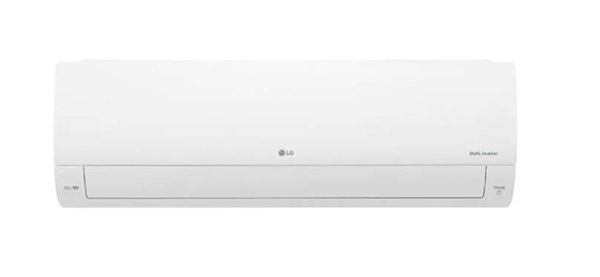

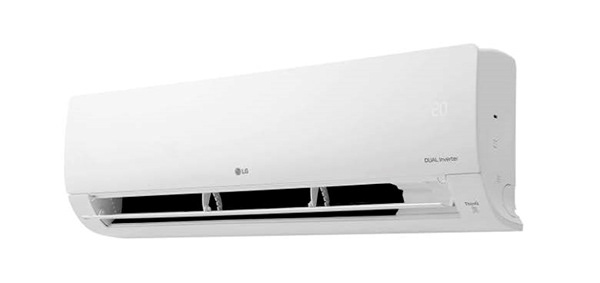

Para cada equipo instalado en nuestro proyecto será un Aire Acondicionado LGDUALCOOL Inverter, Enfriamiento, 22,000 BTU/h que funcionara para el enfriamiento decada uno de nuestras zonas destinada.

En Oficinas y Consultorios se ubicó un equipo por local o por espacio, para regular ellosmismos sus temperaturas y por que son delimitados por muros o muretes de colindancia; en quirófano se ubican 2 equipos de AC por cada espacio de quirófano

En la zona de camas, se ubican aires acondicionados centrales que darán abasto a todaslas camas y en cada núcleo de en medio de cada nivel encontramos o zona de descanso o zonas administrativas, que de igual manera se ubican equipos para todos en general.

-Dibujo técnico: AutoCAD

-Modelado (Isométricos): Rhinoceros 3D

-Post-Producción: Photoshop (Isométricos)
