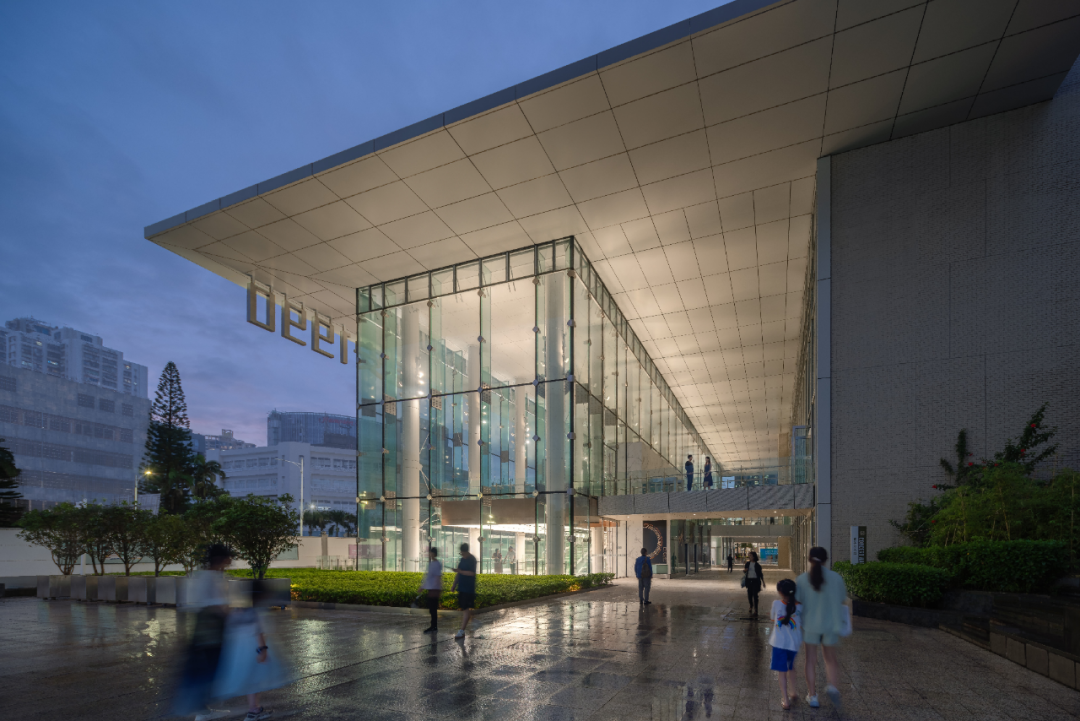

▲音乐厅水晶大厅 ©张超建筑摄影工作室

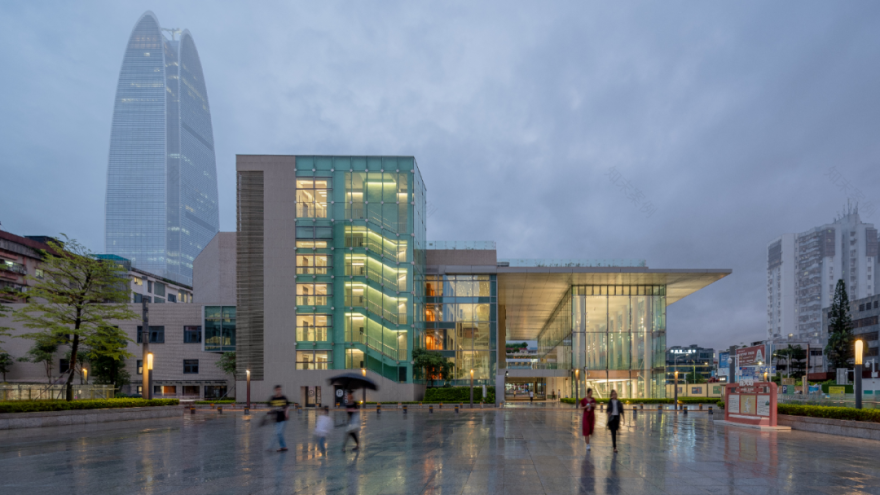

▲文化馆 ©张超建筑摄影工作室

▲文化馆阶梯艺廊 ©曾天培

01. 概况

宝安“老三馆”（图书馆、文化馆、影剧院）是深圳市宝安区重要的文化类历史建筑群，升级改造后成为当代文化综合体“宝安 1990” （图书馆、文化馆、音乐厅）。

设计方案是深圳雅本建筑设计事务所在大型国际设计竞赛中夺冠的方案，以“古树发新芽”为理念，保留原建筑形态、嵌入新透明体块，“透扩充”地上、“隐扩充”地下，连通地铁。对“古树”般的老三馆，保留原建筑气质、相貌和功能，提升改造内部功能、交通组织和空间品质，新建组群空间秩序；以嵌附在老三馆上的玻璃体和全埋式地下室为“新芽”，补充当今需要的新功能。“古树”与“新芽”，像迭代接续的生命体，让城市的更新与变化有一个循序渐进的生长“年轮”。

宝安 1990 延续了历史文脉、留住了乡愁记忆，是 90 年代文化建筑群改扩建的先行示范。

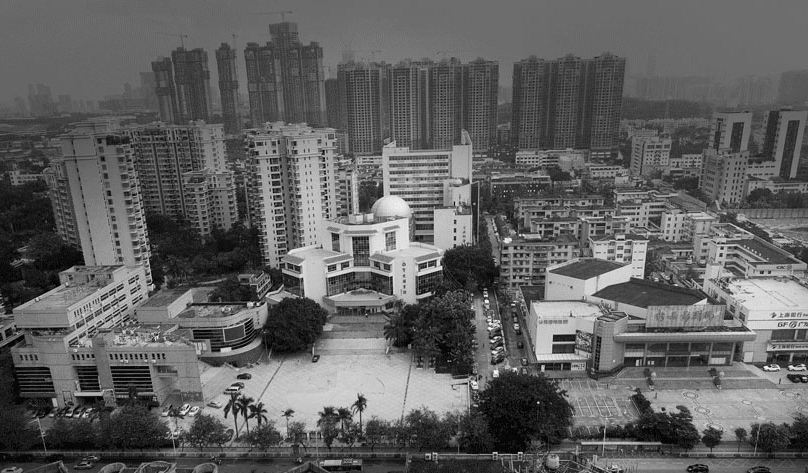

▲宝安“老三馆”

02. 改造策略

改造前的老三馆，建筑之间缺少协调、场地高差复杂、开放性公共空间不足、陈旧老化、功能落伍，如同缓缓枯萎的“古树”，正在逐渐失去传播先进文化的蓬勃生机。有鉴于此，只有顺应历史潮流，通过对原址的升级改造，将该片区打造成“公共开放、以人为本”的新型文化活动场所，才能让宝安文化馆重新聚拢人气，焕发新生活力。

改造后的宝安 1990，取消了原来高大宽阔的台阶，以入口平滑连接的方式，使人们自然地进入场所，重新组织空间功能，引入电梯组织交通，营造了亲切自然的入口形式。

宝安 1990 通过增加三组建筑入口玻璃共享大厅的手法，丰富了人们的活动空间和内容，重构了城市的公共空间，强化了广场的中心感和整体性。其呈现出来的开放性、透明、平易近人，让城市有了温度和活力，生动诠释了人文精神和浓郁的日常生活氛围。

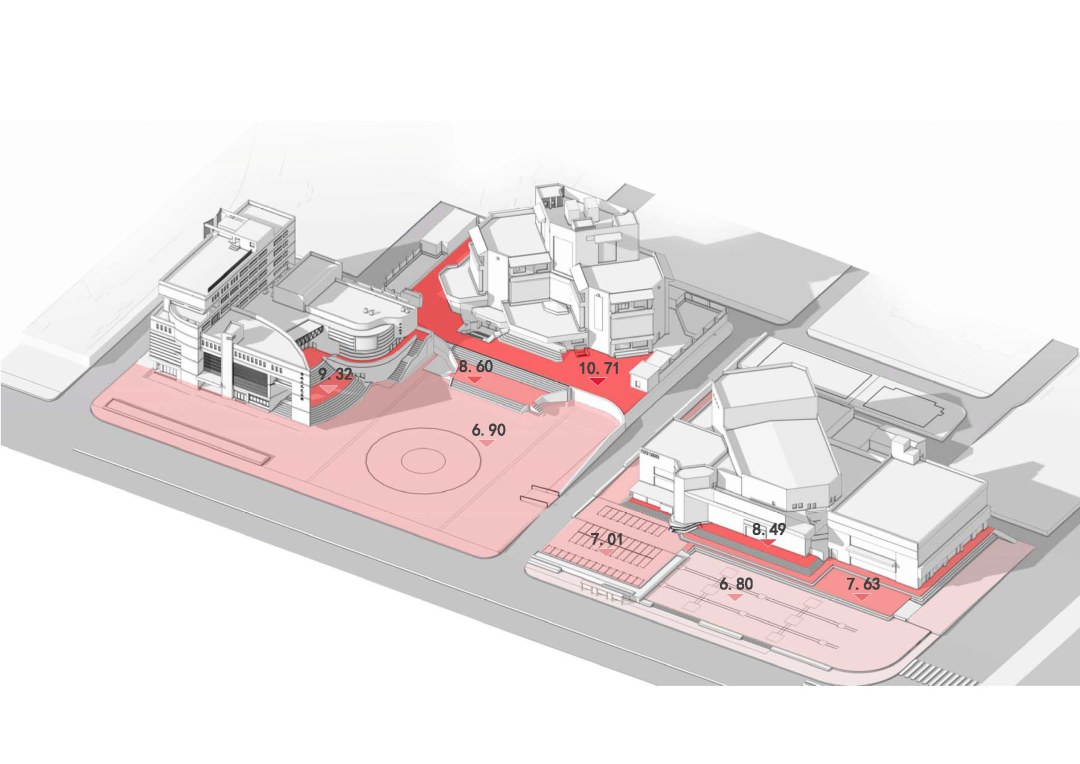

▲原场地场地高差较大

▲设计取消原建筑入口的台阶

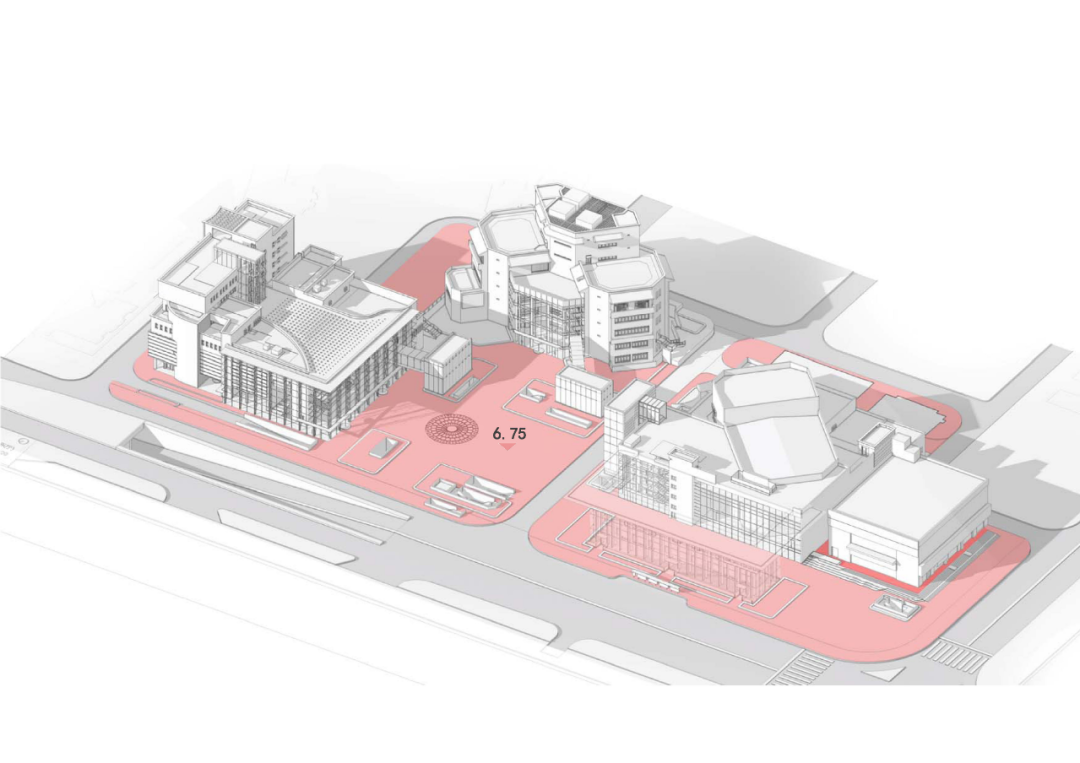

▲改造后统一了广场地面标高

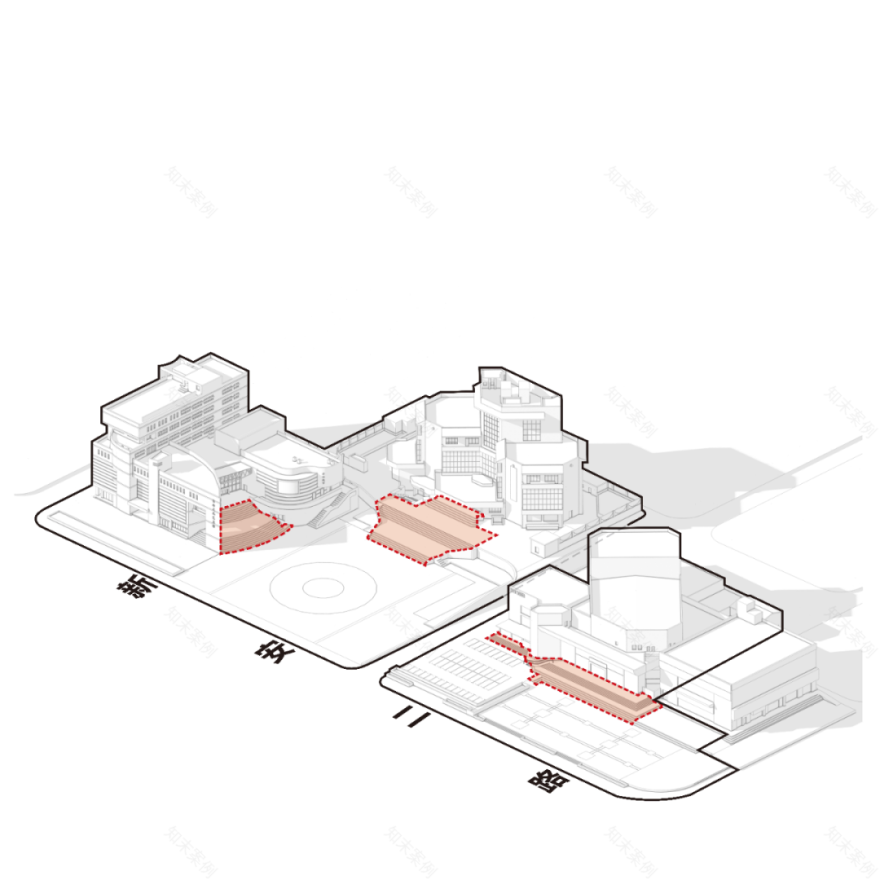

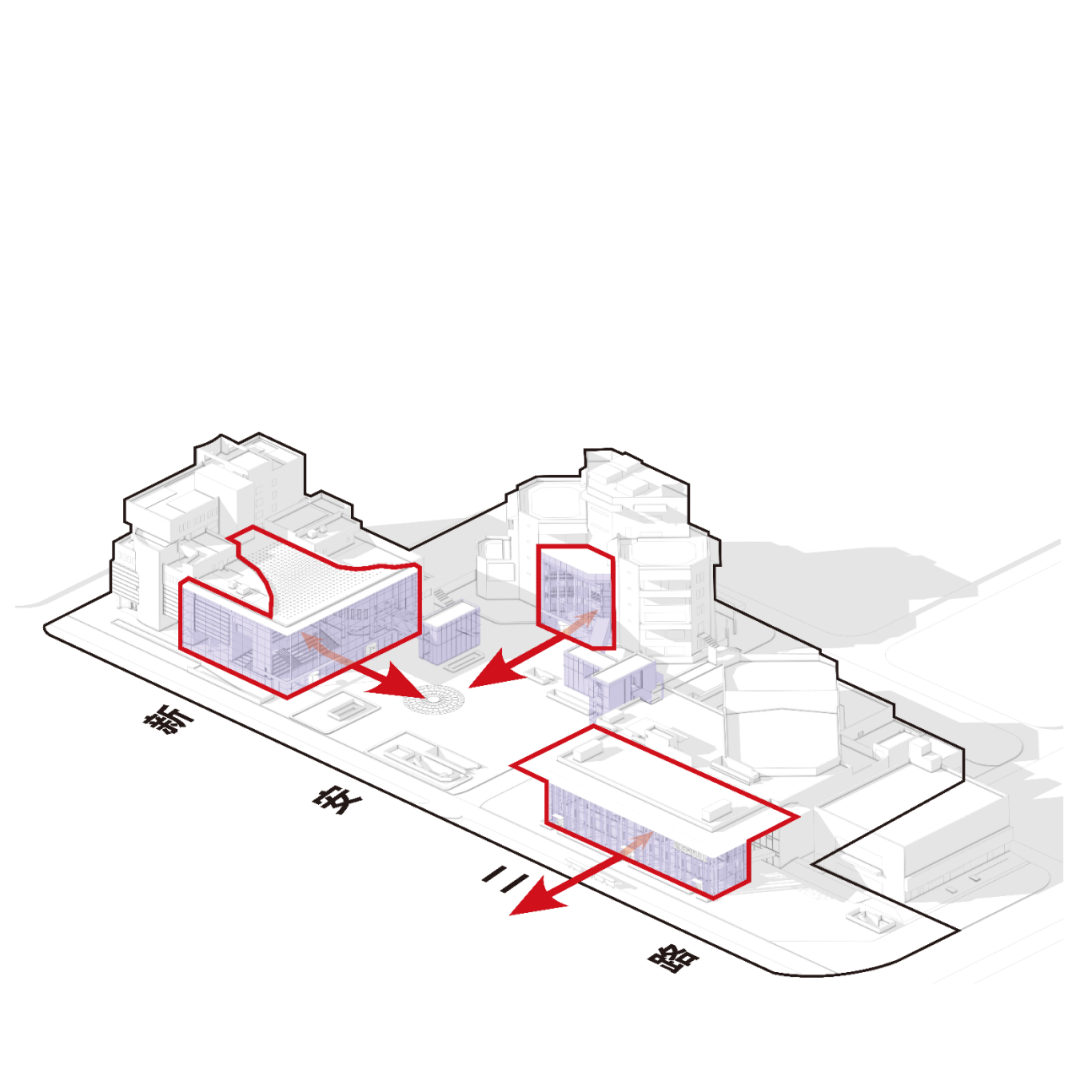

▲增设内透外秀的玻璃幕墙共享大厅

扩建的单建式地下空间，其外墙与既有建筑保持约 4 米的距离，在地下连通三栋建筑，垂直交通和管线伸出地面，通过廊桥搭在既有建筑的一侧。地下新功能的供给还包括：公共大厅、休闲餐饮、机电设备、停车场等。

方案对老建筑采取“微改造”的升级策略，通过在老建筑上嵌入“微扩充”的透明体块，赋予时代需求的新功能，并在中央广场开发地下空间，连通地铁站人行通道。既尊重老的建筑，又注入新的气息。

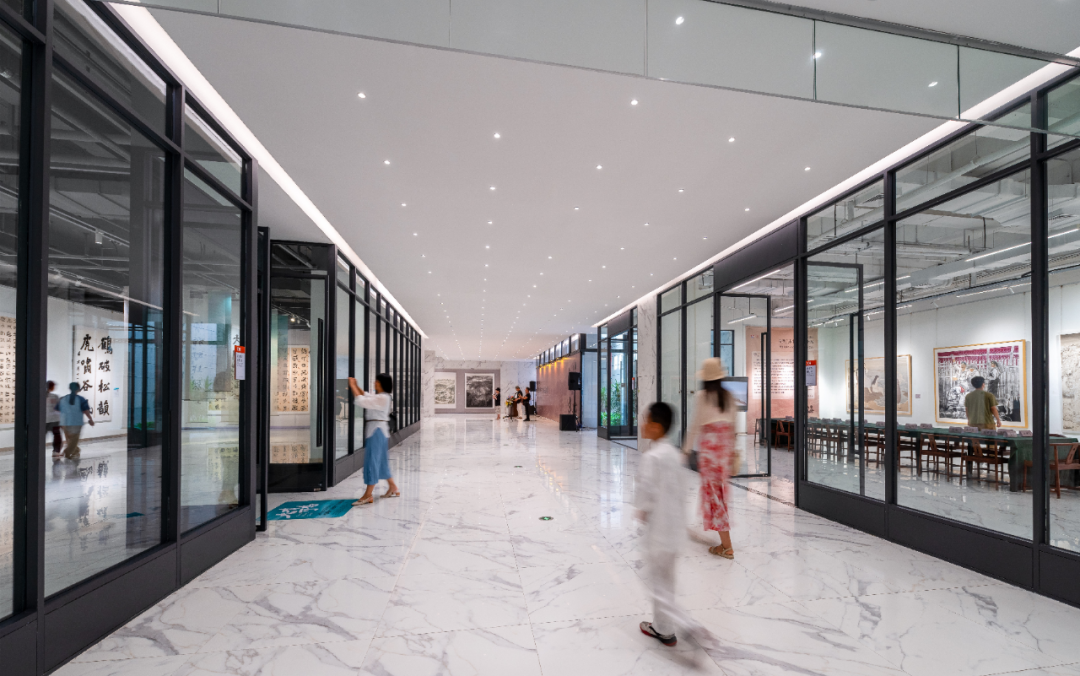

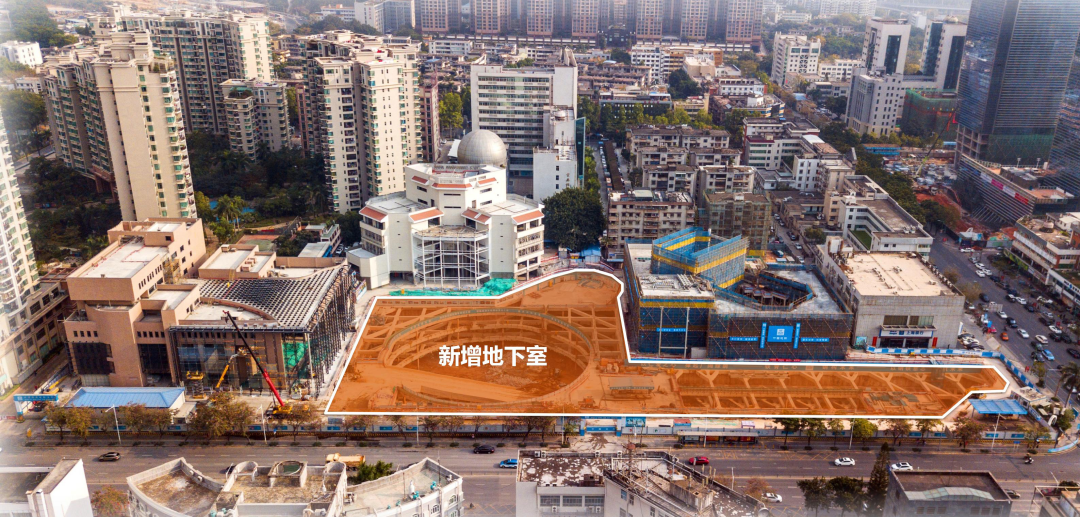

▲新增地下空间

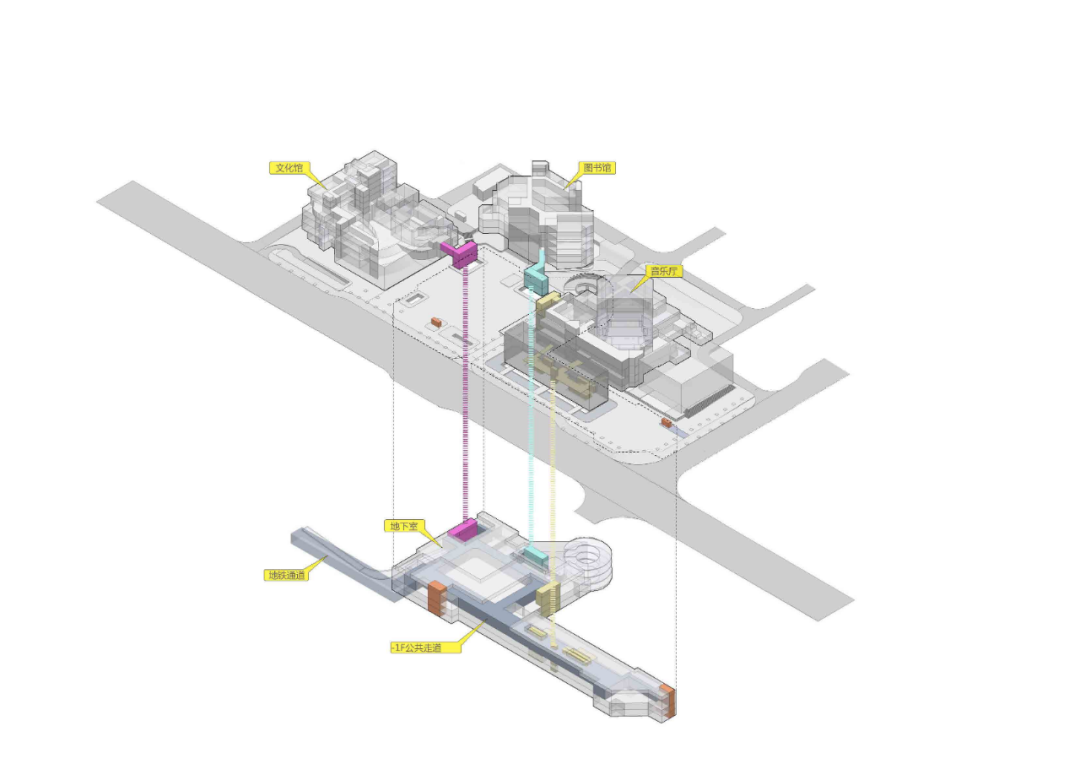

▲增设地下空间并连通地铁站人行通道

03. 图书馆

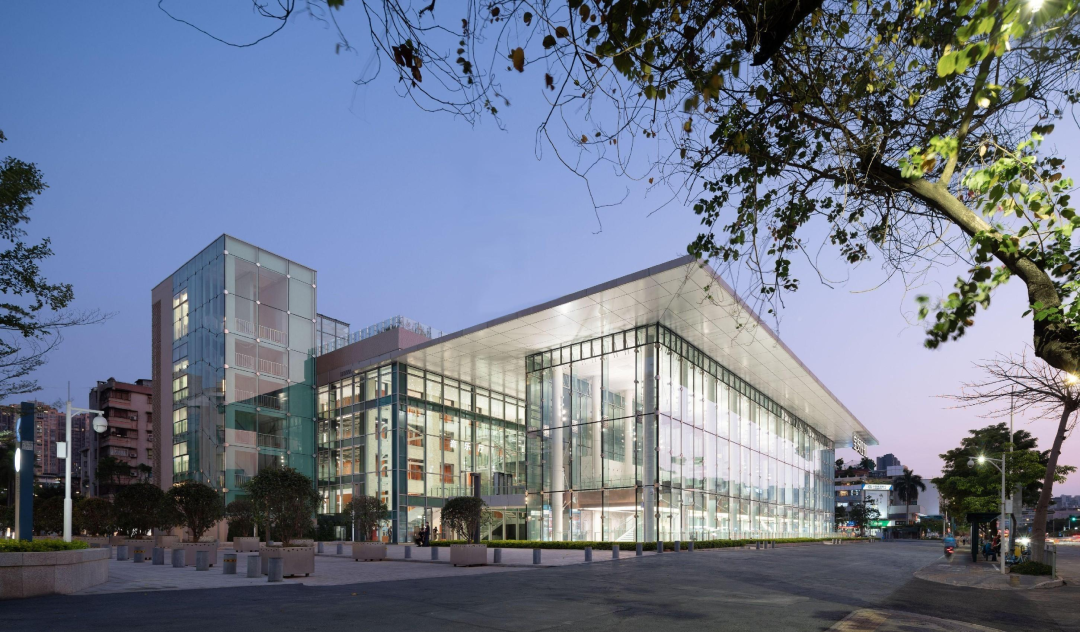

▲图书馆 ©张超建筑摄影工作室

原图书馆因场地有高差不得不建于广场高台之上。主入口门前的大台阶虽显尊贵，但对使用者并不友好。挖走高台，把图书馆负一层整体外露并改造为首层，主入口无障碍对接中央广场，大大提升了文化建筑的友好性和通达性。

为表示对老建筑的尊重，图书馆的外立面坚持采取原貌提升的方式。外立面造型上不仅保持了老建筑的轮廓线，还保留了具有时代气息的岭南琉璃色坡顶檐口。外墙材料则提升为同色高品质劈岩砖。

在图书馆主入口扩建四层通高的透明玻璃体“钻石中庭”，既加强图书馆在文化建筑群中的标识性和气势，也为馆内增设公共空间。中庭位于中央广场的中轴线上，是项目重要的展示面之一。

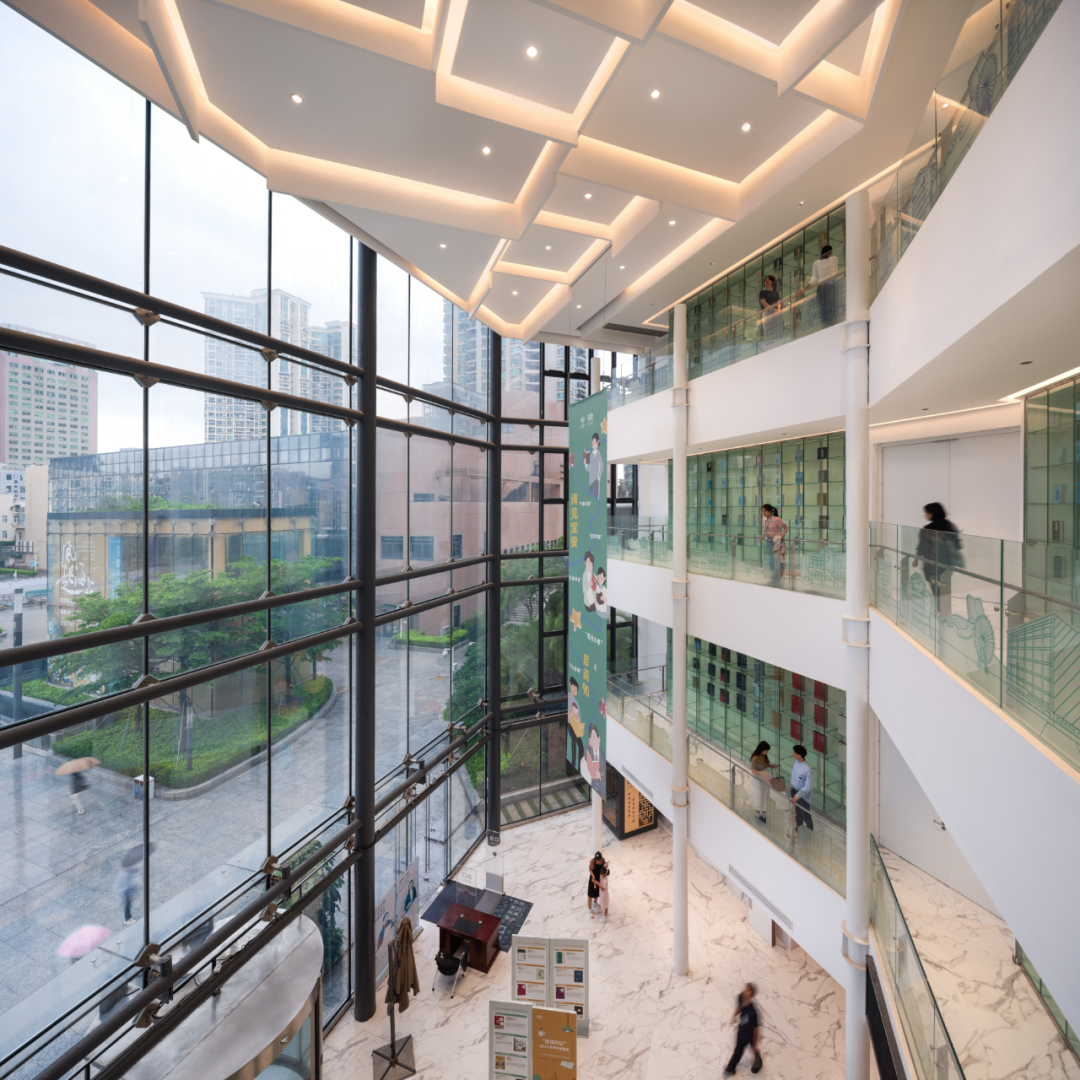

▲图书馆钻石中庭 ©曾天培

▲图书馆钻石中庭 ©张超建筑摄影工作室

图书馆提升功能后，继续为宝安老城区 13 万居民提供综合性文献借阅、报刊阅览、电子阅览、青少年阅览、读者活动等基础性便民服务。

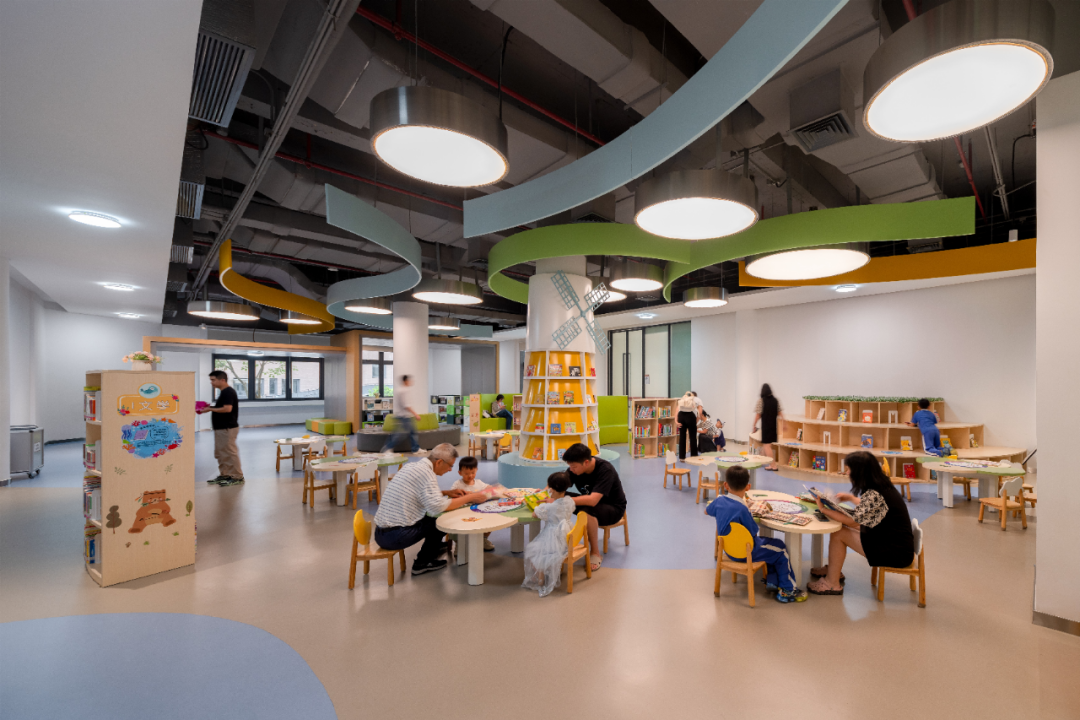

▲图书馆儿童阅览室 ©张超建筑摄影工作室

04. 文化馆

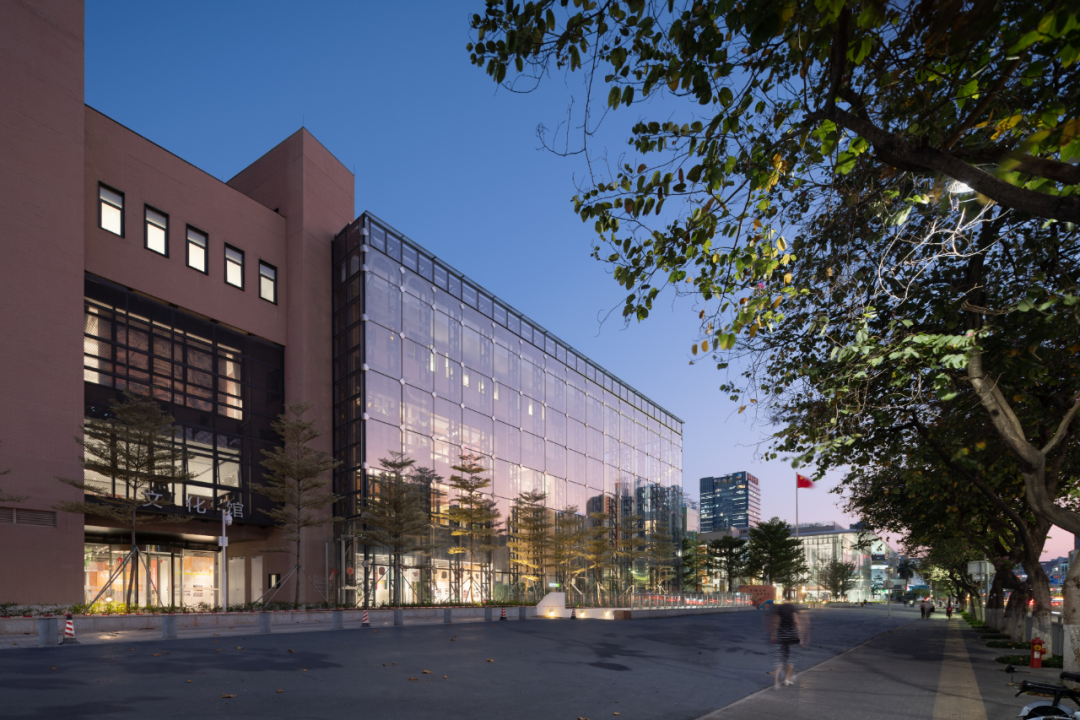

▲文化馆 ©曾天培

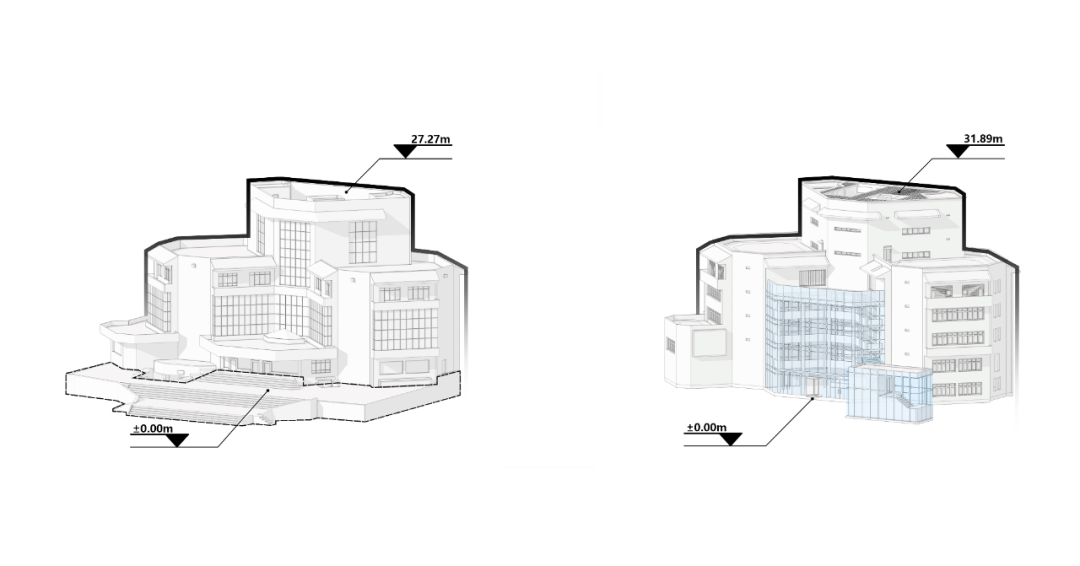

宝安文化馆原一层至二层有个大型室外台阶。时过境迁，现在的公共建筑更提倡人性化设计，尽量减少室内外高差，拉近建筑与人的距离。设计在老建筑的内凹处嵌入透明体，用玻璃幕墙将大台阶罩成开敞明亮的公共复合大厅——阶梯艺廊。为了让台阶的踏步高度满足观众座位和日常通行两种不同需求，大台阶整体拆除重做，根据文化活动和交通流线两种功能重新设计布局。

扩建的玻璃盒子除了将阶梯艺廊围合成遮风挡雨的有形之所，还使得艺廊与外部维持视域的无界连接。通过四层高的玻璃幕墙，阶梯艺廊不仅化身为文化馆“有形无界”的中央舞台，而且与广场、图书馆、音乐厅以及城市环境遥相呼应，互为对景，实现了文化建筑群落的共生和城市空间视觉的延续。

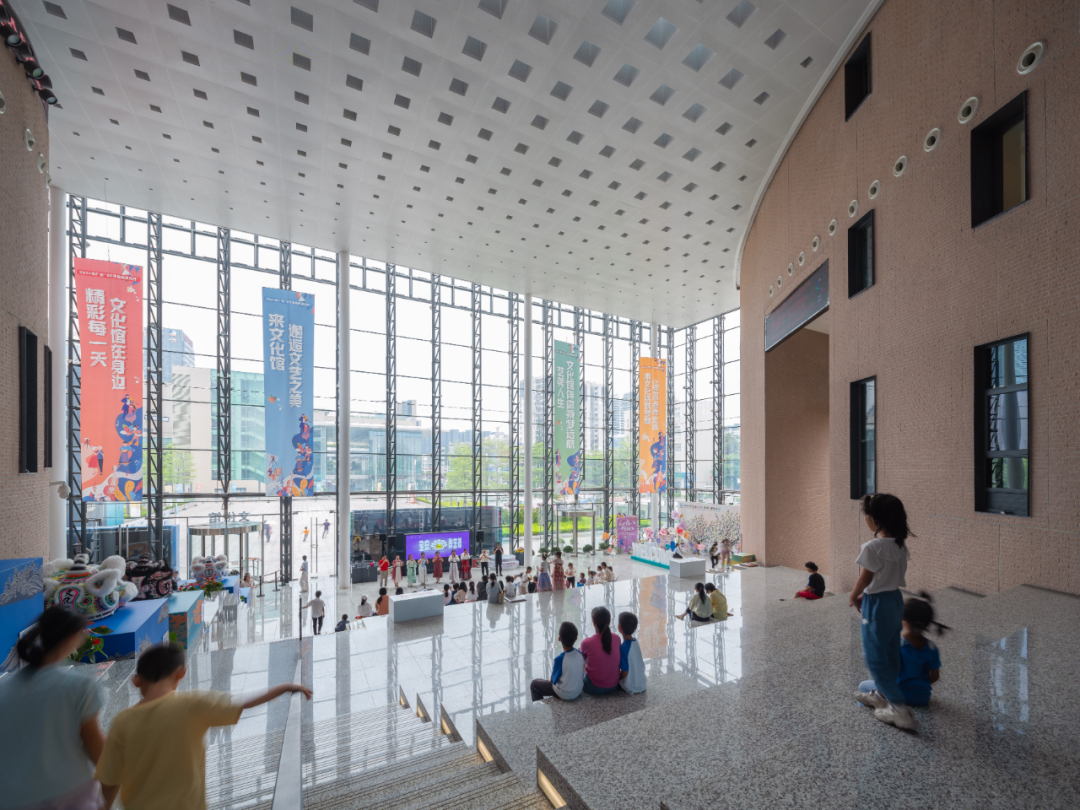

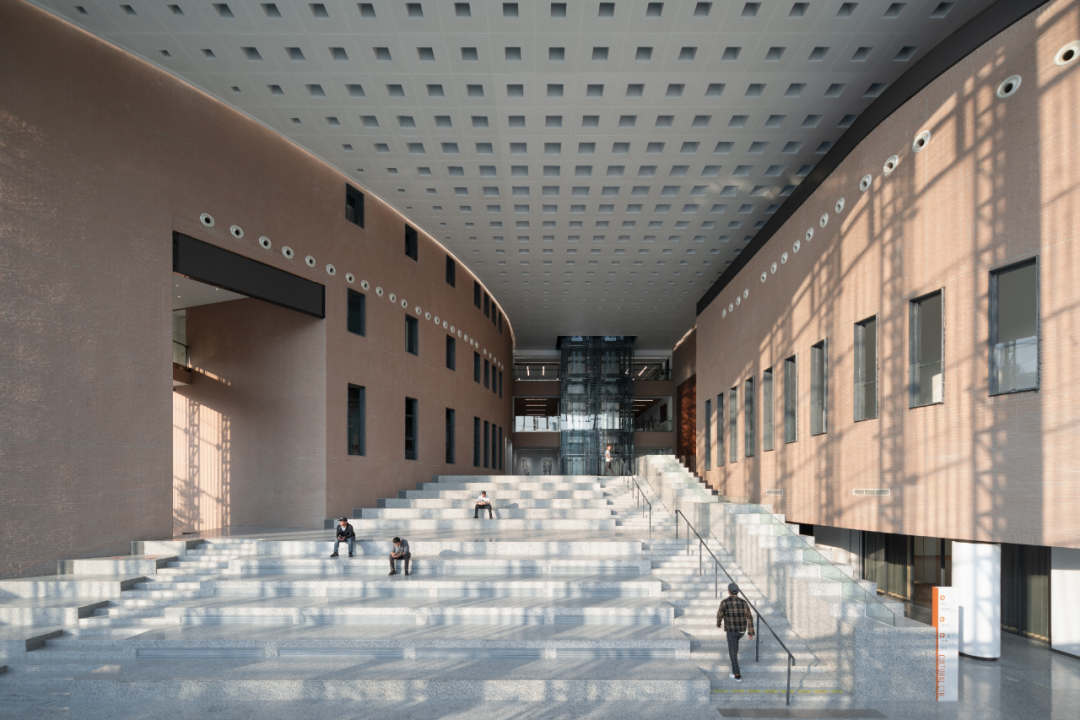

▲文化馆阶梯艺廊 ©张超建筑摄影工作室

宝安文化馆升级改造十分重视功能空间物理环境的提升。对老建筑内部狭窄的入口和走道予以放大；对昏暗的空间和场所增加采光；对闭塞的展厅和房间引入通风。因此，不惜移走隔墙、打通房间、置换功能、拆除管井、腾挪设备，让改造后的文化馆内部空间更加通透，功能更为灵活。

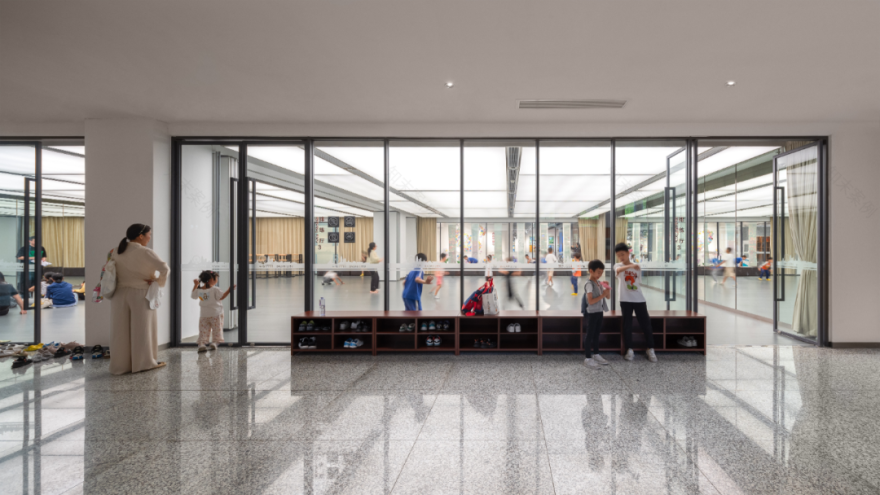

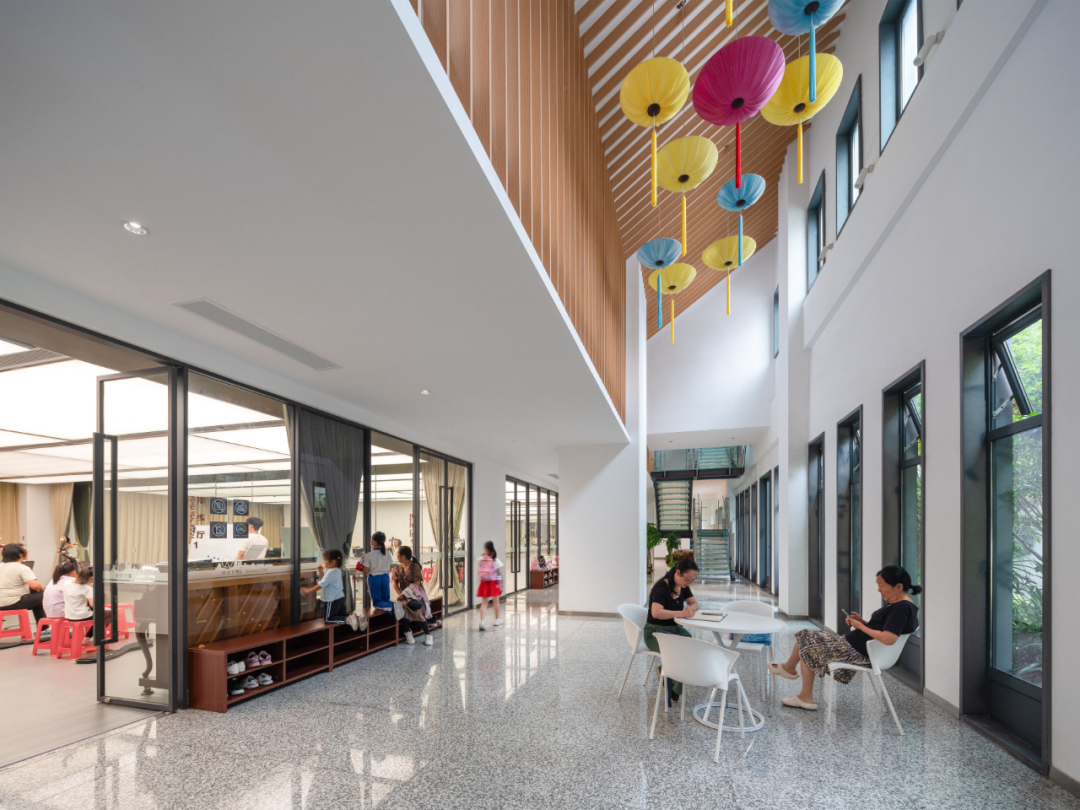

▲文化馆排练厅休息厅©张超建筑摄影工作室

▲文化馆排练厅 ©张超建筑摄影工作室

扩建的钢屋面上设计了四百多个天窗，分十三种规格，根据最有利的采光情况进行排列组合，形成高低起伏的渐变阵列。

05. 音乐厅

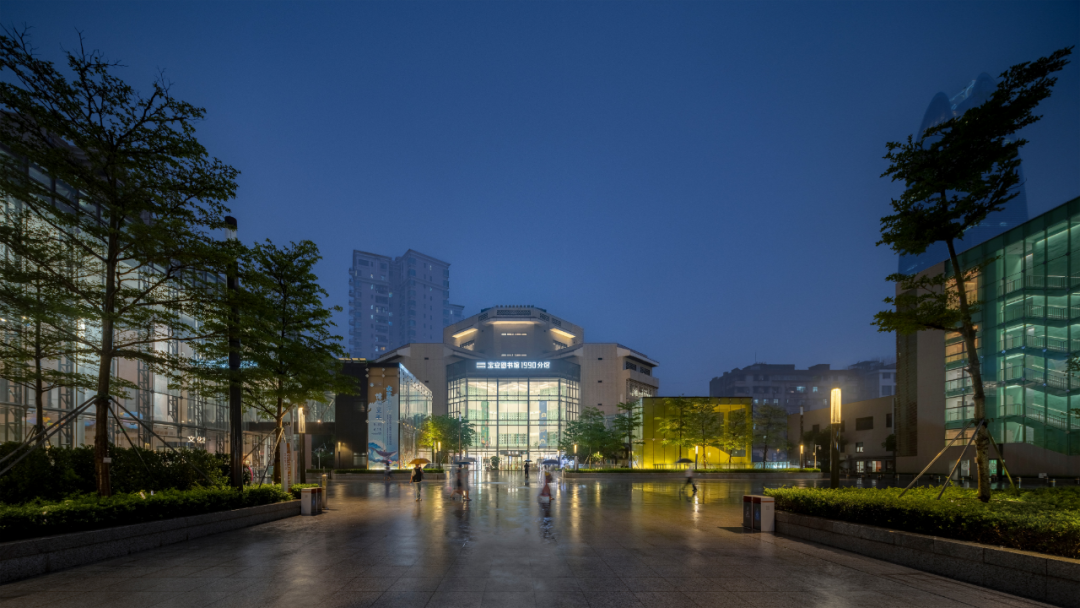

▲改造后音乐厅 ©张超建筑摄影工作室

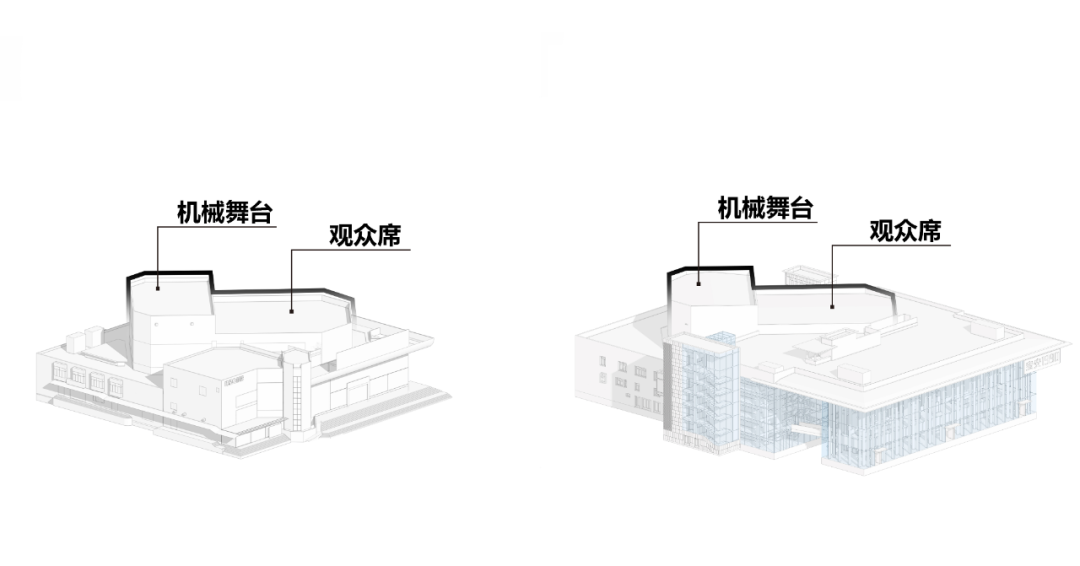

改造前的“新安影剧院”内部主要由 5 个小影厅和一个 1000 座影剧院组成。随着影视技术的发展及消费需求的变化，观看电影的模式也发生了很大变化，原 1000 座影剧院已不能适应当今的使用需求。新安影剧院的改造保留了部分小影厅，将特大影剧厅改造为音乐演奏厅，供交响乐演出并兼顾合唱及电声乐队表演。

扩建部分主要是以交通和集散功能为主的灰空间和“水晶大厅”，与城市地上地下全面对接。

水晶大厅采用钢结构与超白玻璃相结合，空间敞亮明快，向下联通地下中央大厅，向上连接音乐厅主体。内部的二层平台采用悬挂式结构，长 50.4 米宽 7.6 米的楼板由等强圆钢吊杆悬挂在 20 根钢柱上。楼板边缘采用镀铜不锈钢斜切的形式包边，寓意滨海之舟的意向。

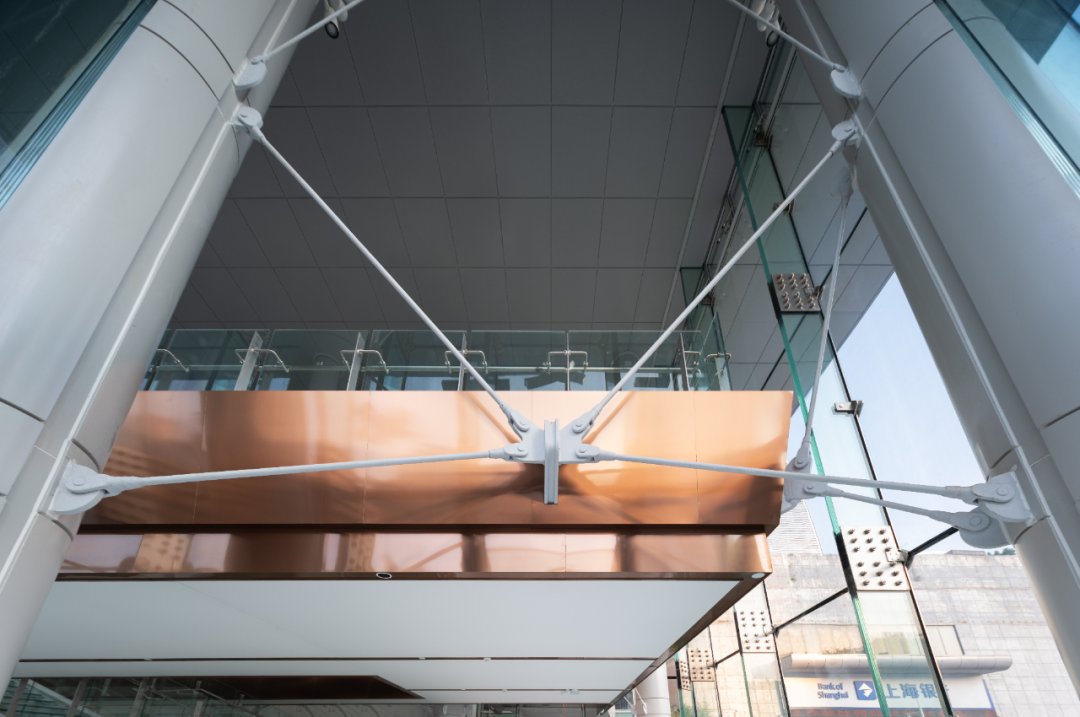

▲水晶大厅细部 ©曾天培

水晶大厅、连廊、天籁序厅、演奏厅形成了一个空间序列，空间特质也由水晶大厅的公共开放，到天籁序厅的半开放，再到演奏厅较为内敛的精神空间。通过这样的空间设计，引导着观众完成精神的洗涤和释放，趋于沉静，享受音乐的纯净。层层递进的空间如音律般跳动，增强了仪式感。演奏厅天花选用暗黑色，墙面结合声学要求采用凹凸肌理的木饰面，营造静谧并略带神秘的气氛。天籁序厅主墙面结合演奏厅楼座的造型，采用了曲面墙体，模糊了墙面与天花的界线。

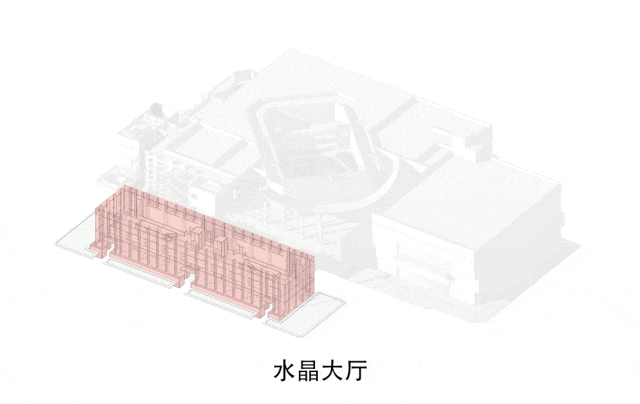

▲水晶大厅、连廊、天籁序厅、演奏厅空间序列

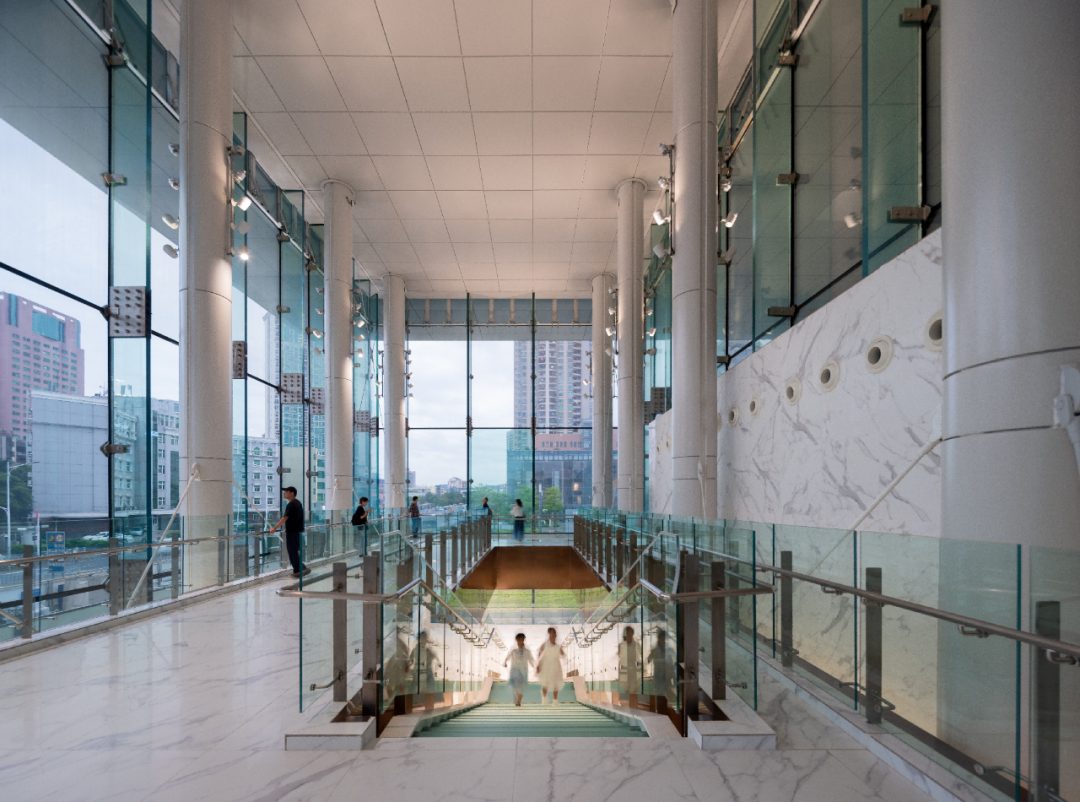

▲水晶大厅 ©张超建筑摄影工作室

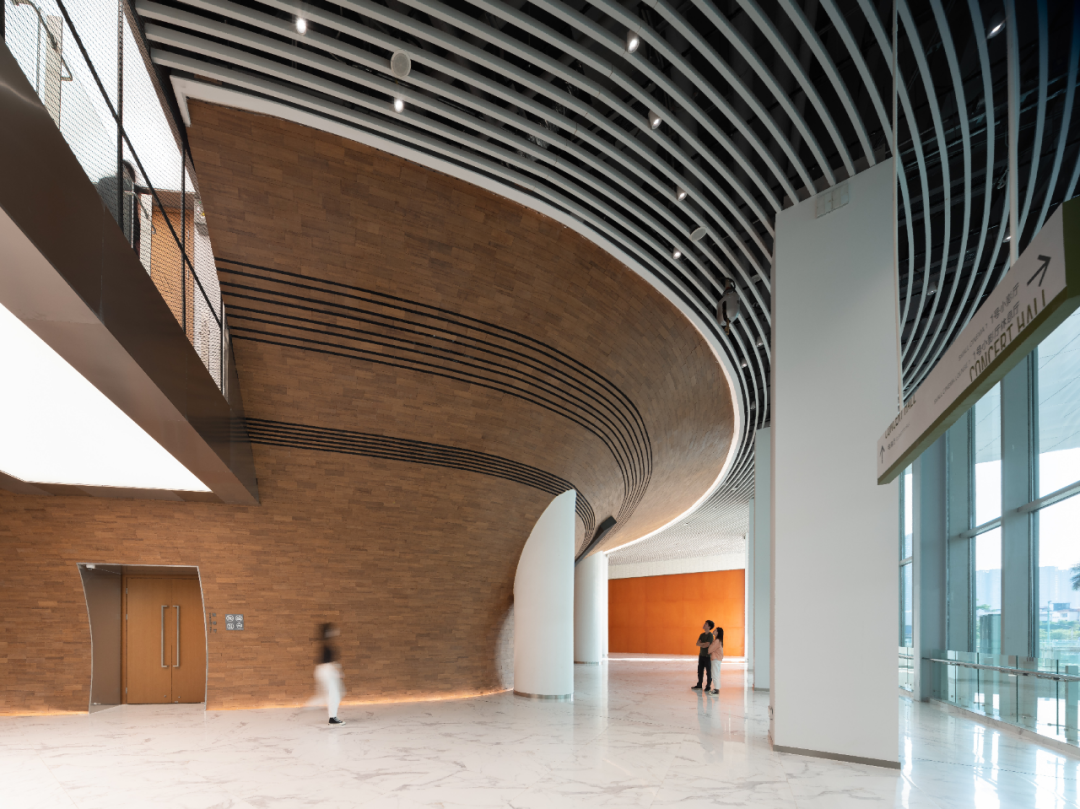

▲天籁序厅 ©曾天培

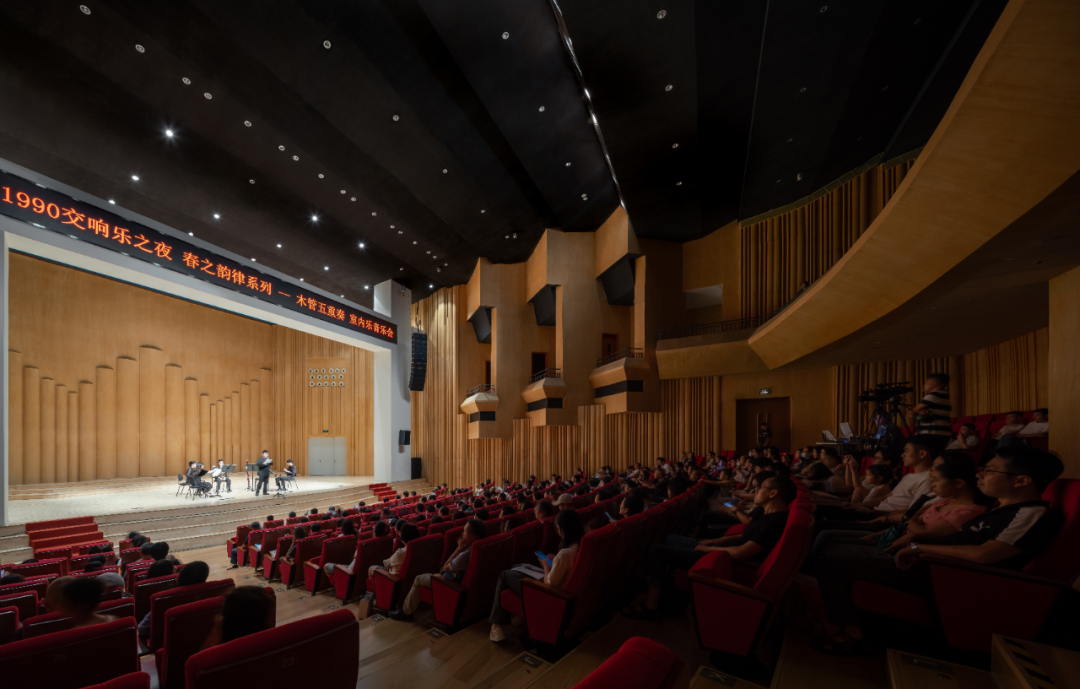

▲演奏厅 ©张超建筑摄影工作室

06. 结语

宝安 1990 改造实践不仅是改善落后老化建筑、更新设备设施等微观问题，更是传承宝安区优秀历史文化传统、保留和提升历史文化价值的宏观格局。通过升级改造，实现文脉传承、全面升级、充分开放，融合城市。其终极目标，是以最开放的姿态，接纳最广大的市民；以最人本的精神，暖心所有市民。同时，塑造自信自尊的城市百姓空间，为百姓搭建当家作主的舞台，让百姓成为城市空间舞台的主角，让庙堂文艺曝光于市井街巷，弥补城市功能的缺失，提高城市发展的品质和文化厚度。

▲文化馆群众活动 ©张超建筑摄影工作室

▲地下室群众活动 ©张超建筑摄影工作室

07. 荣誉

▲水晶大厅 ©曾天培

在全球设计领域的激烈角逐中，由深圳雅本建筑设计事务所设计的宝安 1990 频传喜讯，荣获 2 项大奖，分别是：2024 Architecture Masterprize 美国建筑大师奖获得改造类别及文化类别荣誉提名奖、2024 DNA Paris Awards（DNA 巴黎设计奖）获得建筑设计-文化类别荣誉提名奖。

项目图纸

▲总图

▲立面图

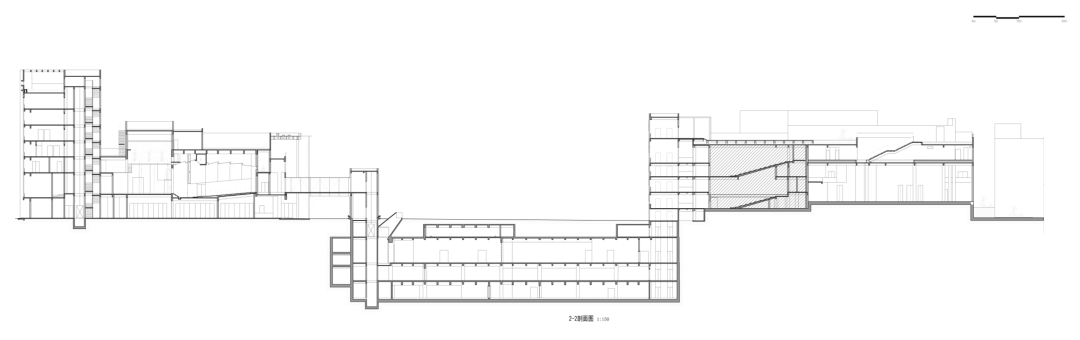

▲剖面图

▲图书馆 1f 平面图（上），图书馆 2f 平面图（下）

▲文化馆 1f 平面图（上），文化馆 2f 平面图（下）

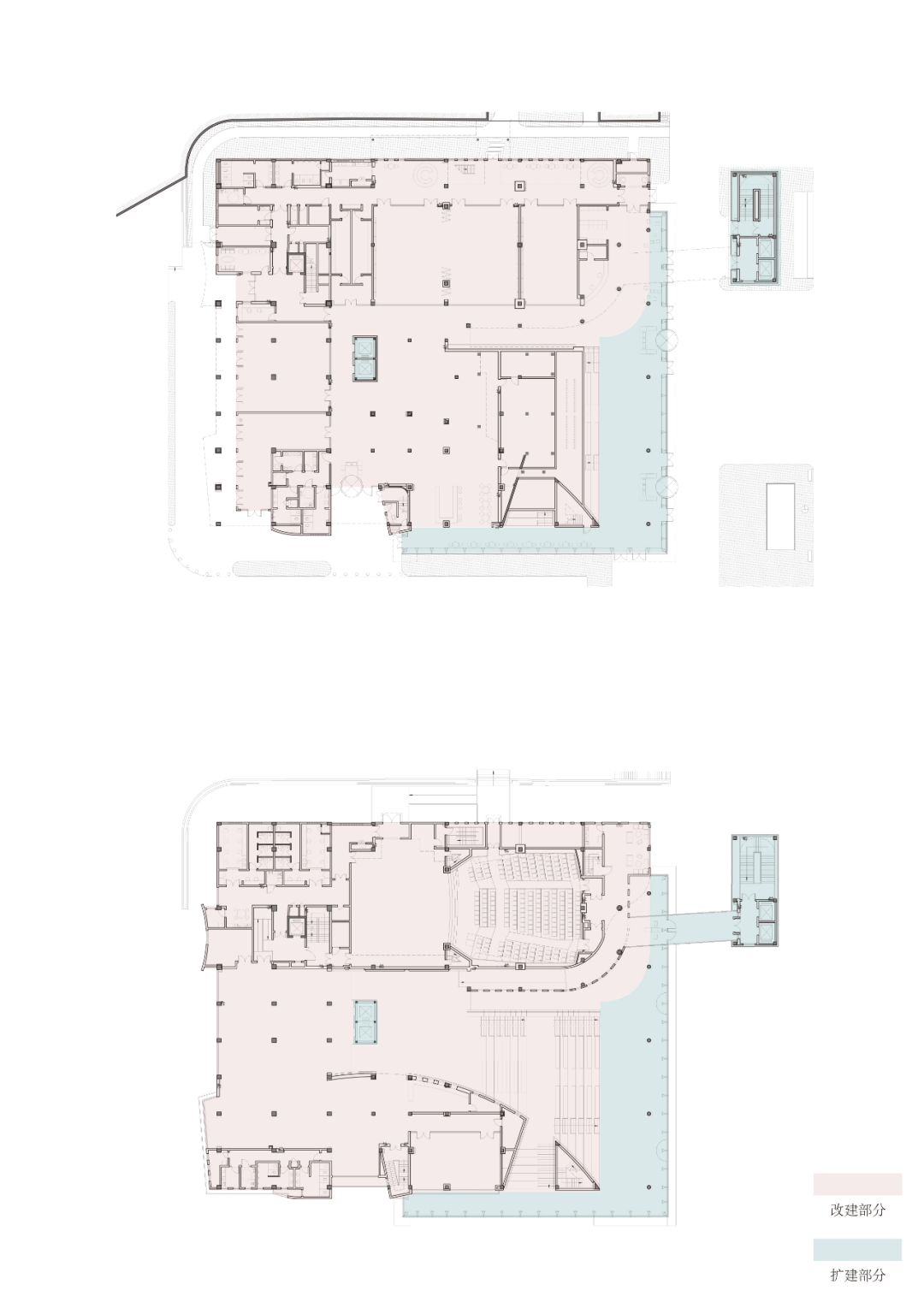

▲音乐厅 1f 平面图（上）、音乐厅 4f 平面图（下）

项目信息

项目名称：宝安 1990（图书馆、文化馆、音乐厅）升级改造工程

项目地点：深圳市宝安区

设计单位：深圳雅本建筑设计事务所有限公司

设计时间：2016.12-2018.05

业主单位：深圳市宝安区文化广电旅游体育局

代建单位：深圳招商房地产有限公司

勘察单位：广东有色工程勘察设计院

施工单位：中建科工集团有限公司

监理单位：广东建设工程监理有限公司

设计合作单位（排序不分先后）：

中国建筑技术集团有限公司（深圳）

深圳地质建设工程公司

深圳市共和设计工程有限公司

深装总建设集团股份有限公司

谱迪设计顾问（深圳）有限公司

广州华工科技开发有限公司

深圳国研建筑科技有限公司

深圳市东信建筑幕墙技术有公司

深圳市航建工程造价咨询有限公司

上海笙霖文化传媒有限公司

深圳市蕾奥规划设计咨询股份有限公司

主持建筑师：费晓华

建筑团队：王桂军 姜 龙 舒 姣 李燕玲 甘程鹏 何文婷 严明 白月

商务经理：黄 安 陈亚华
