中央美院设计学院交通工具设计工作室,主教学空间改造丨中国北京丨璞玉研究室

中央美院设计学院交通工具设计工作室、主教学空间改造 / 璞玉研究室

交通工具设计工作室 ©其间计画影像工作室

主教学空间 ©其间计画影像工作室

设计单位 璞玉研究室

项目地点 北京朝阳

建成时间 2016 年 1 月（交通工具设计工作室）、2018 年（主教学空间）

建筑面积 1100 平方米（交通工具设计工作室）、3980 平方米（主教学空间）

本文文字由设计单位提供。

项目概述

项目位于中央美术学院花家地校区 6 号楼二期加建建筑楼层中。其加建建筑与 6 号楼原结构相互独立，在原有中庭院落空地建四组混凝土核心筒，用钢结构空间桁架悬挑于原 6 号楼上方。加建建筑为两层使用空间，其首层（即总体楼层第三层）为交通工具设计工作室（现出行创新设计工作室），布置了设备预留基坑、车辆运输货梯及外立面吊装入口。二期建筑设计由北京市建筑设计研究院完成，室内空间仅做基础交付装修。

总体建筑方案模型 ©Puyuresearch

二期建筑三层设计区域与原 6 号楼建筑关系轴测图 ©Puyuresearch

经过与教学使用方及汽车设计行业从业者交流研究，针对汽车设计工作室的特殊需求进行合理化系统解决方案设计。由于本空间主要用于汽车外饰与内饰设计教学与科研使用，有别于常规教学办公空间围绕人员设计的特点，本项目着重围绕 1/1，1/4 车辆运输、制作、展示进行空间设计。空间内的照明不仅作为工作教学之用，还需具备检测灯带能在汽车模型漆面形成反射，以达到检测曲面的作用。整体展厅与教学区外围均为玻璃幕墙长窗，照明设计中屋顶灯组的形式也考虑了建筑室外沿街的建筑外立面视觉效果。

方案草图 ©Puyuresearch

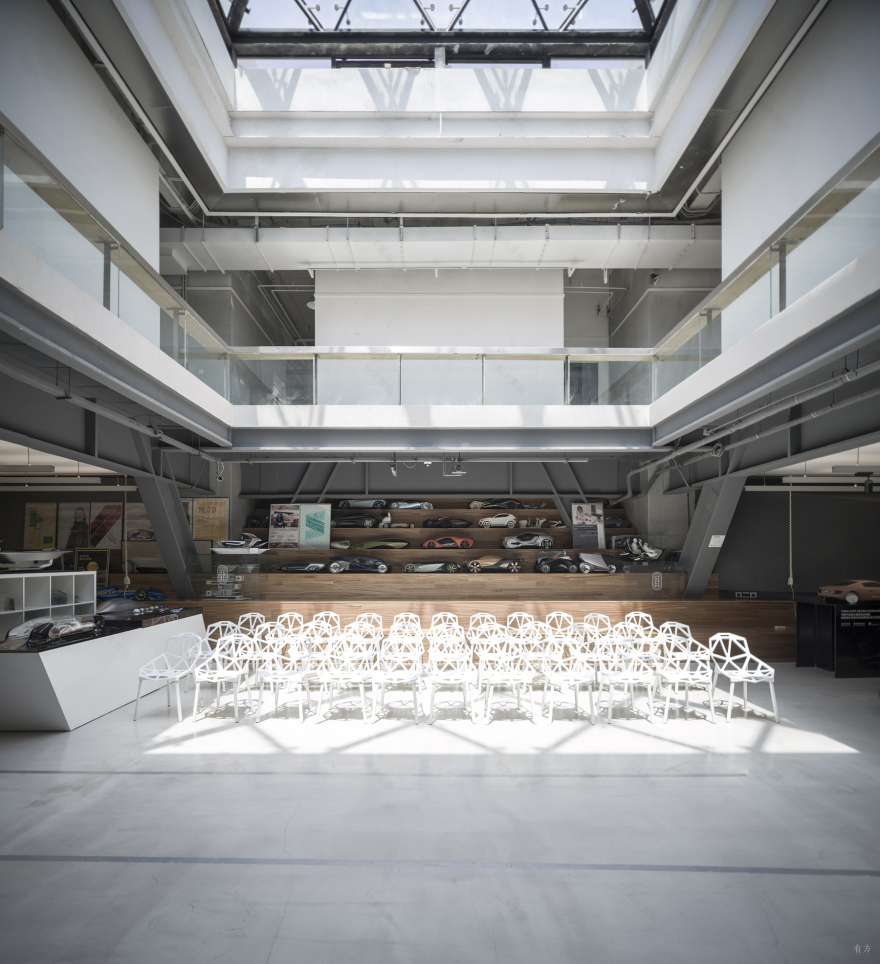

展厅中庭区域视角 ©其间计画影像工作室

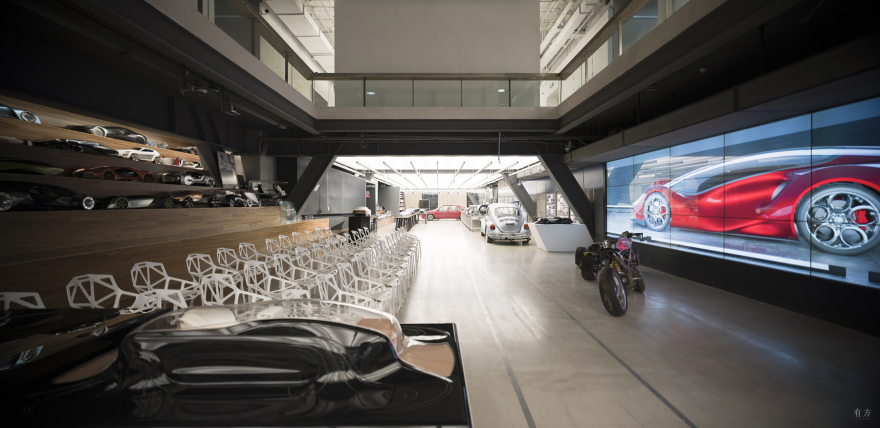

中央展厅及多媒体交互区域 ©其间计画影像工作室

环形外廊空间

环形外廊布置在建筑玻璃幕墙向内 2.1 米处，用活动轨道图板与教学区域软性区隔，为建筑幕墙与室内工作区域的空腔空间。外廊空间的活动图板便于各类图纸、资料图钉展示。外廊内屋顶布置反光织物蒙皮，侧面布置灯组进行间接照明，从沿街室外观看可形成连贯的环形回廊反光棚顶效果。

环形外廊道构造轴测图 ©Puyuresearch

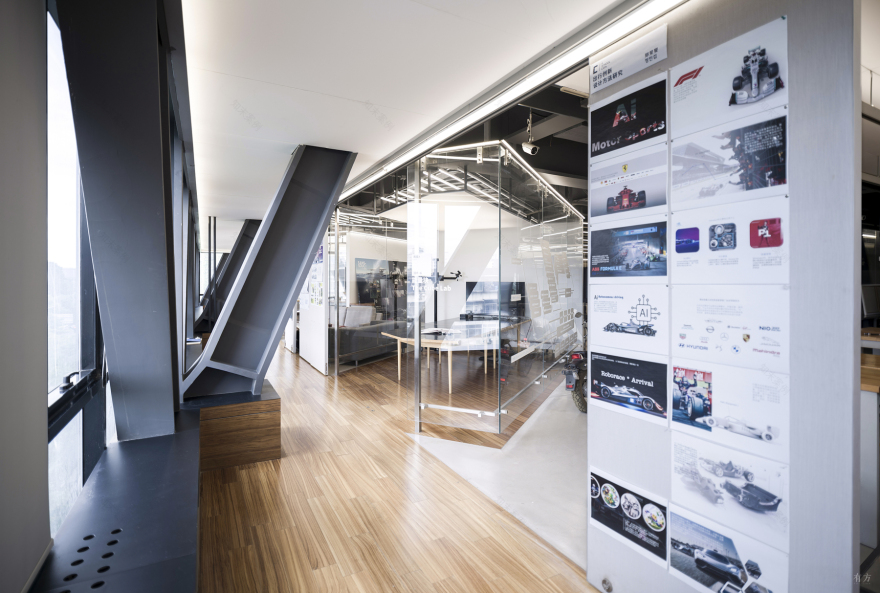

环形外廊空间 ©其间计画影像工作室

展览区域照明、空调、屋顶天花系统

主展厅区域为一组通长空间，屋顶用反光织物蒙皮于龙骨之上，下方布置 H 型轨道，轨道上方布置 T5 灯管用于照射反光织物，轨道下方布置三回路轨道用于安装射灯。屋顶照明形成两种照明方式：一为间接照明的长方体模块，对车辆漆面形成面光源反射；二为射灯重点照明，对车辆模型提供高光点反射或对小展品的重点强化照明。反射蒙皮天花板两侧采用铝板制作的导风板将空调侧推风机整合进入屋顶系统。

主展厅屋顶照明空调系统轴测图 ©Puyuresearch

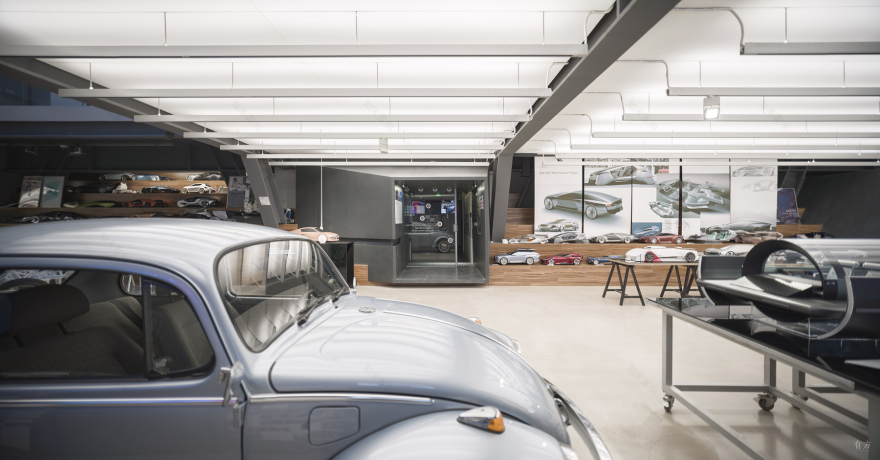

展厅区域视角 ©其间计画影像工作室

展厅区域 ©其间计画影像工作室。阶梯展台与内侧教师办公室区域。展厅北侧布置整区域通长的阶梯构筑物，在中心媒体交互区域可作为看台座椅，在展厅区域可作为展台，其中东层阶梯构背面作为教师办公室使用。整体阶梯龙骨与原有建筑钢结构用抱箍方式连接，龙骨表面嵌套木质饰面板作为资料架，教师办公室区域为一体化设计储物空间与办公桌。

台阶龙骨与原结构抱箍连接示意图 ©Puyuresearch

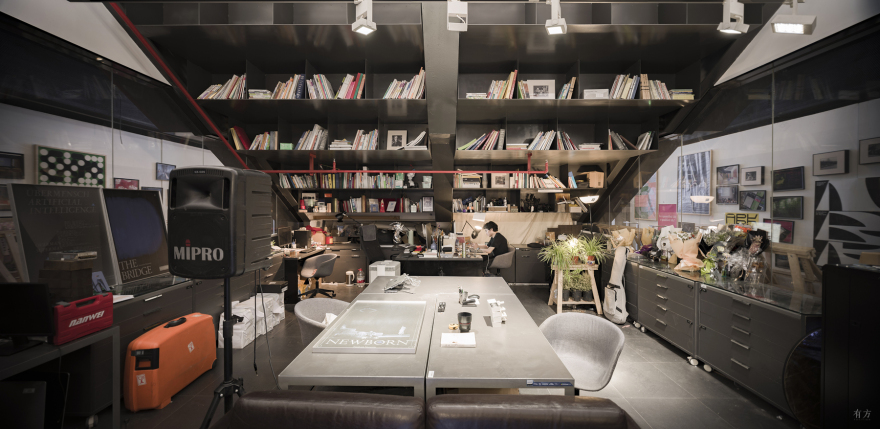

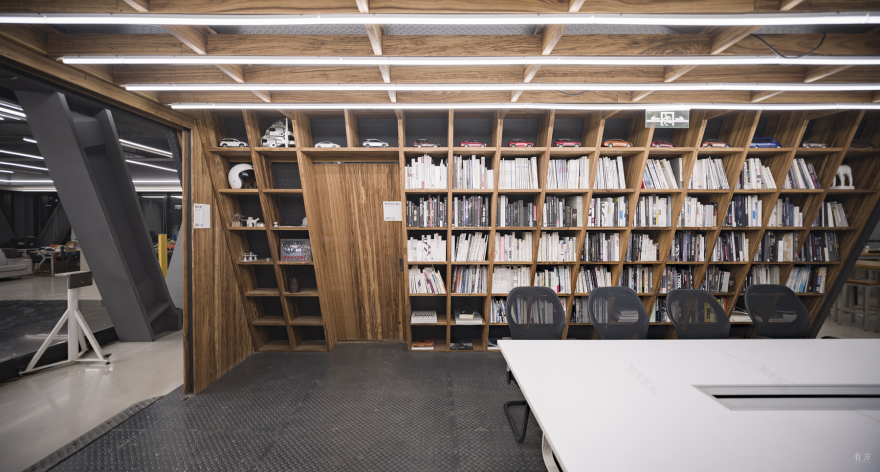

教师办公室区域 ©其间计画影像工作室

主入口机械门

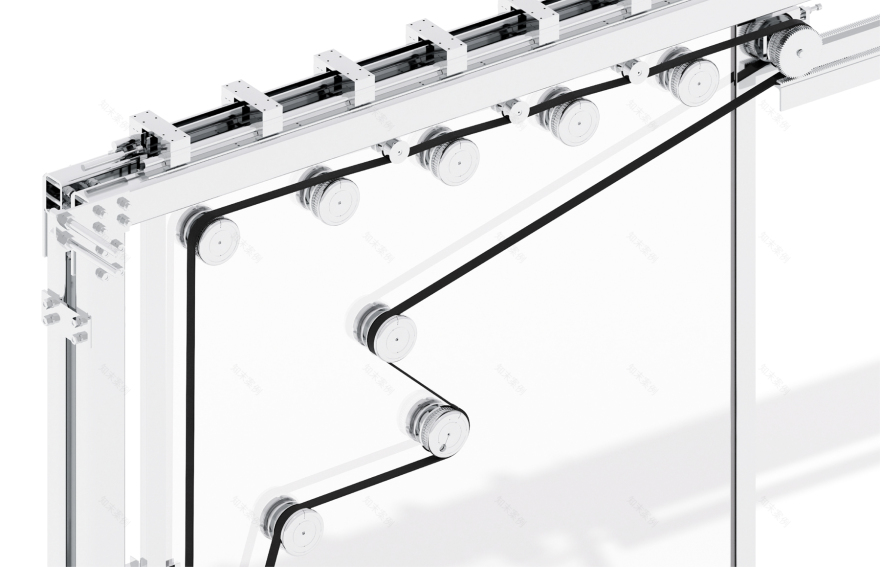

作为交通工具设计专业工作室人员主入口，门体为机械滑轮组通过皮带传动，滑轮组嵌于玻璃门内，在开合过程会跟随门的运行而旋转。我方提供了初步草图与模型，由合作机械设计师制作完善。后考虑到使用的安全性，业主方取消了电机自动装置（目前为手工开合）。

主入口机械联动门构造轴测图 ©Puyuresearch

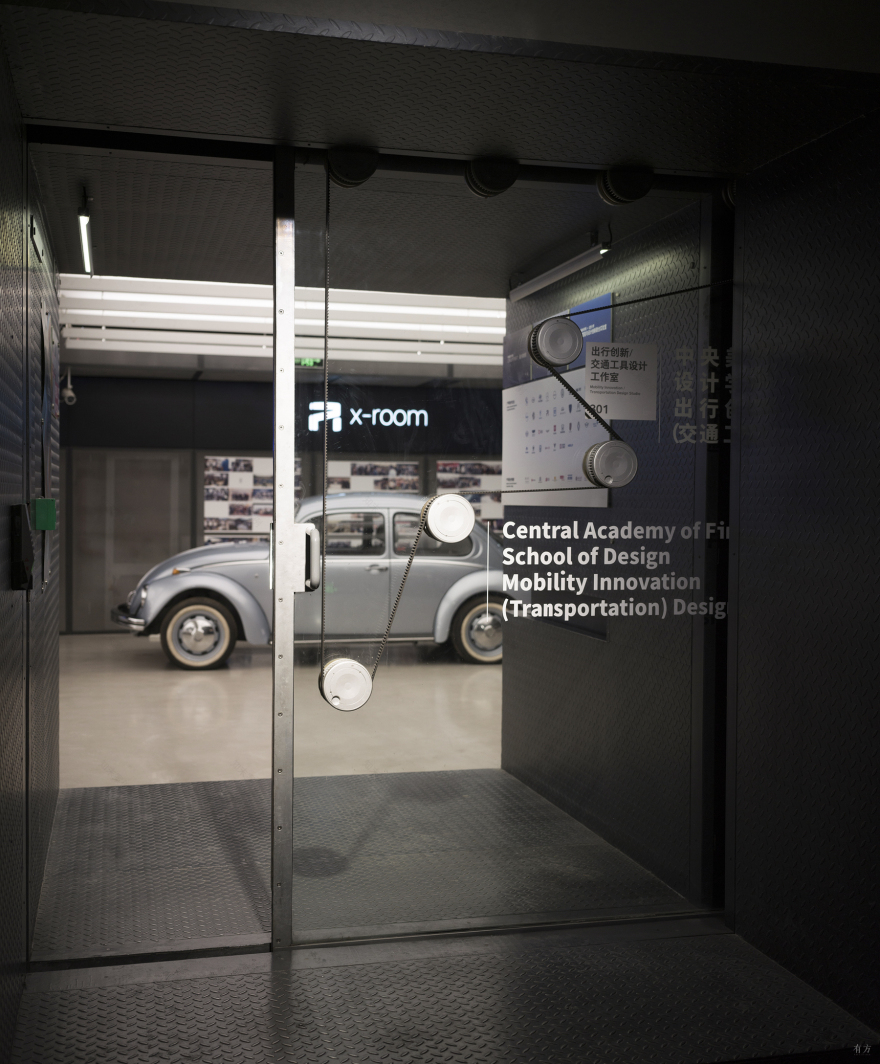

主入口机械门 ©其间计画影像工作室

主入口机械门嵌入展厅外壳 ©其间计画影像工作室

教学区域照明、供电、屋顶天花系统

教学区域一般用于模型制作或为电脑设备工作区域。屋顶布置条状通长灯带阵列，用于模型制作过程中对曲面的检测。灯带每列间隙布置屋顶取电下拉电源插座，模块化插座可以在轨道区域任何点位取电，适用于灵活性、变化性较强的工作区域。渲染设备机房为教学用渲染工作站与数位板工具操作间。

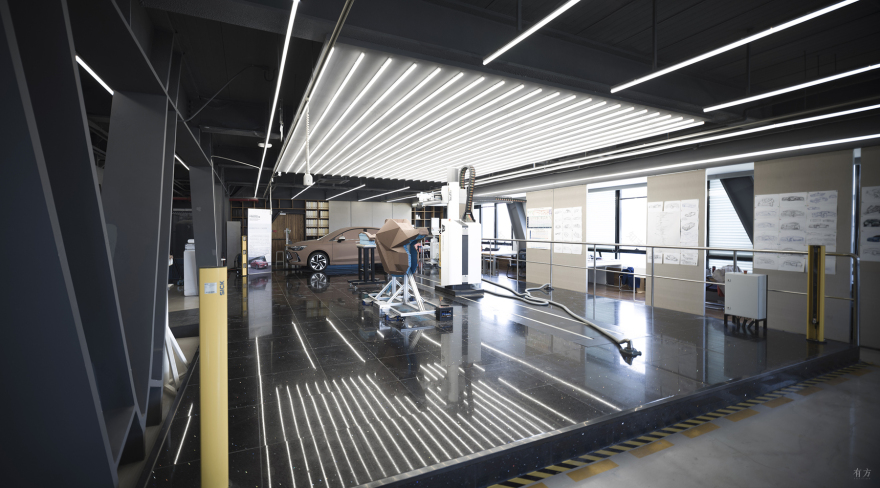

教学区 ©其间计画影像工作室

渲染设备机房 ©其间计画影像工作室

企业合作区

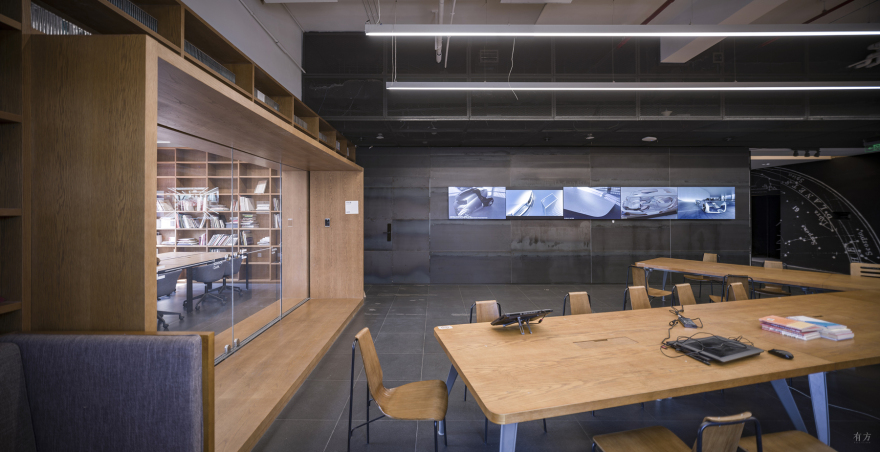

企业合作区 ©其间计画影像工作室

车辆运输货梯入口区域轴测图 ©Puyuresearch

车辆运输货梯入口区 ©其间计画影像工作室

建筑中庭的采光控制设施（未实施）

加建建筑的中庭空间，为上下两层开放通联空间。上层与下层存在声音干扰问题，屋顶玻璃金字塔天窗无可控遮阳设施，对主展厅、教学区存在光环境不可控因素。设计方案布置一组升降隔声板（由隔声橡胶、隔声填充物、龙骨组成），吊装于中庭之上，根据隔声板高度变化控制光线强度，隔声板完全闭合可隔绝上下两层声音干扰。

加建建筑中庭采光演示 ©Puyuresearch

建筑夜景 ©其间计画影像工作室

项目概述

中央美术学院 7 号楼，位于北京市朝阳区花家地南街 8 号，地上九层，地下两层，共计十一层，建筑高度为 39.85 米，总建筑面积 22904.46 平方米，结构形式为框架剪力墙结构。建筑物为二类公共建筑，抗震设防烈度 8 度。本次改造工程为 7 号楼 4、5、6 层所属设计学院部分区域，改造面积 3978 平方米。主要内容为：展厅新作、屋顶智能照明系统、全区域强弱电系统、卫生间、公共区域及定制家具等。

总体建筑方案模型 ©Puyuresearch

中庭 ©其间计画影像工作室

空间设计策略：设计学院主教学空间为一个三层（4、5、6 层）挑空大厅空间，工作室、教室分布在三个楼层的四周。原大厅屋顶为传统装饰照明灯具，不具备专业展览照明功能，照度不足导致光环境昏暗。原大厅为空场空间，通过一处两跑楼梯至五层平台。

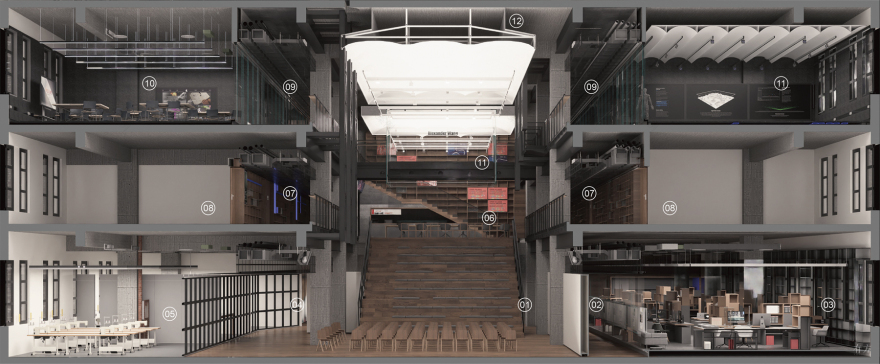

主空间南北向剖透视图 ©Puyuresearch

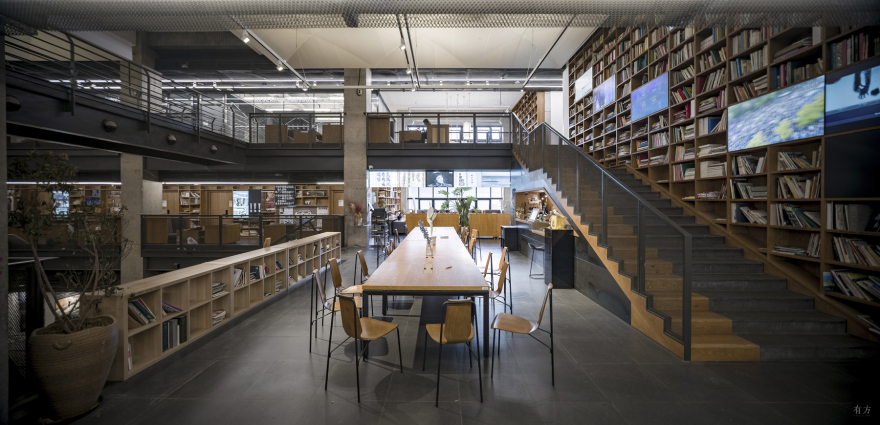

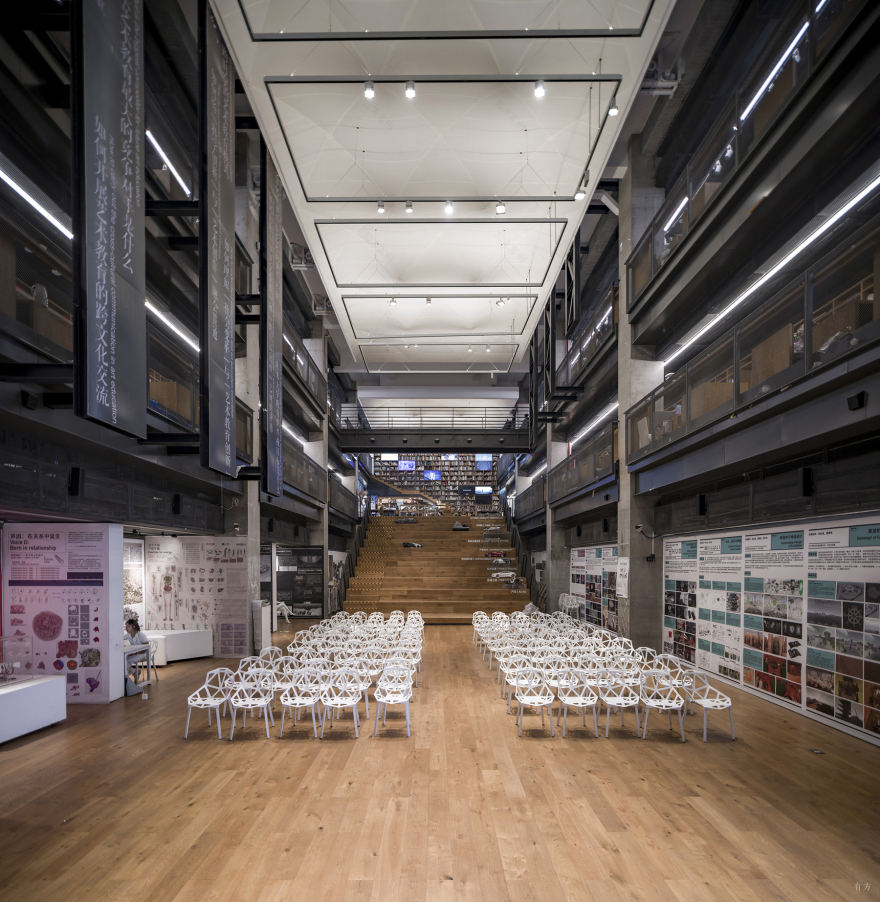

大厅 ©其间计画影像工作室

4 层至 5 层台阶处空间 ©其间计画影像工作室

4 层台阶背面展览部工作空间 ©其间计画影像工作室

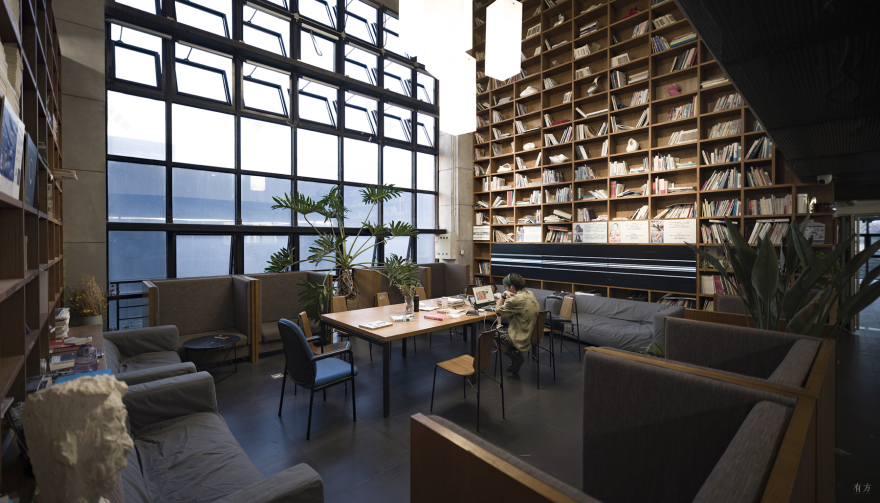

4 层公共图书馆外廊空间 ©其间计画影像工作室

改造方案设计策略为：拆除原有两跑楼梯，改为一处大型看台式楼梯，楼梯下空间作为展览部办公室（展厅展览与活动日常运营），看台式楼梯正面作为讲座、活动的观众看台，此部分结构改造设计由原建筑设计单位原结构师完成。展厅西立面墙体安置 LED 巨幕显示器，可做学术讲座、影像播放、信息屏等。4 层南侧区域打通，现作为二级学院图书馆；西南角区域打通作为 X 型开放学习空间，可进行小型讲座与小组合作课程等；北侧为时装设计方向车间实验室。5 层南北两侧为工作室，内部状态保持不变，走廊廊道布置订制书架与展柜橱窗，每个工作室入口处均放置一个 LED 屏幕用于展示工作室相关作品影像资料；5 层平台楼梯下方空间为咖啡厅，平台内放置订制家具，为学院主要的开放学习区域。6 层南侧为基础部新建画室，北侧为预约制公共教室。

方案草图 ©Puyuresearch

4 层 X 型公共空间轴测图 ©Puyuresearch

4 层 X 型公共空间 ©其间计画影像工作室

主展屋顶照明系统

主展厅空间为 4 至 6 层中庭空间，层高为 12.65 米。展厅可匹配多样性的使用需求，大型装置、图板展览、会议讲座、电影放映等。整个展厅照明系统设计为一组可变可控的照明机械组合。由屋顶反射张拉膜，带有上反射灯具的升降轨道系统，和博物馆级射灯模块组成。

展厅东西向截面 ©Puyuresearch

展厅灯组关闭环境光重点照明模式 ©Puyuresearch。展览若为文献类小型展品，需要暗空间重点照明模式时，可将轨道系统降至最低，关闭反射式间接照明灯组，可实现文献展陈类照明需求。展览若为大型展品、大型展墙形式，可升高轨道系统至最高，开启间接照明灯组照亮屋顶张拉膜，给予稳定的环境光照明，同时轨道下方的模块化射灯也可根据展品进行重点照明。

展厅屋顶膜结构反射照明系统轴测图 ©Puyuresearch

展厅照明系统灯组（吸顶状态）示意图 ©Puyuresearch

展厅照明系统灯组（下降状态）示意图 ©Puyuresearch

屋顶间接照明膜结构视角 ©其间计画影像工作室。大厅若作为放映或讲座空间使用，可调节控制所需射灯与间接照明灯组照度，实现智能调光。升降轨道高空射灯可移动到最低标准高度，便于工作人员随时调整射灯位置与角度，便于灵活性布置。本照明系统设置为移动端遥控控制，弱电机房存放终端控制设备也可应急手动操作。

5 层开放学习区空间 ©其间计画影像工作室

5 层北侧小中庭空间 ©其间计画影像工作室

5 层走廊公共空间 ©其间计画影像工作室

6 层走廊公共空间 ©其间计画影像工作室

时装专业方向车间

本区域为相对独立项目，是于 2014 年设计、2015 年完工的 230 平方米小区域局部改造，因正好与本次整体改造同属一个空间，故在此一并展示。时装专业方向车间，由蒸煮染织车间与缝纫机区域组成。蒸煮染织车间根据染料存放需求设计了储物架，并嵌入蒸煮锅、洗衣机、烘干机、排风设备的一体化 L 形态柜体。蒸煮染织车间地面架空，内布置排水沟渠，表面铺设透水格珊便于排水。其中缝纫机区域，每排缝纫机上方安装可升降控制的照明灯具，灯具升起时为常规照明，灯具降低接近至缝纫机操作高度为高照度精密作业使用。灯具内布置大功率插座用于电熨斗灵活取电使用。

4 层时装专业方向车间轴测图 ©Puyuresearch

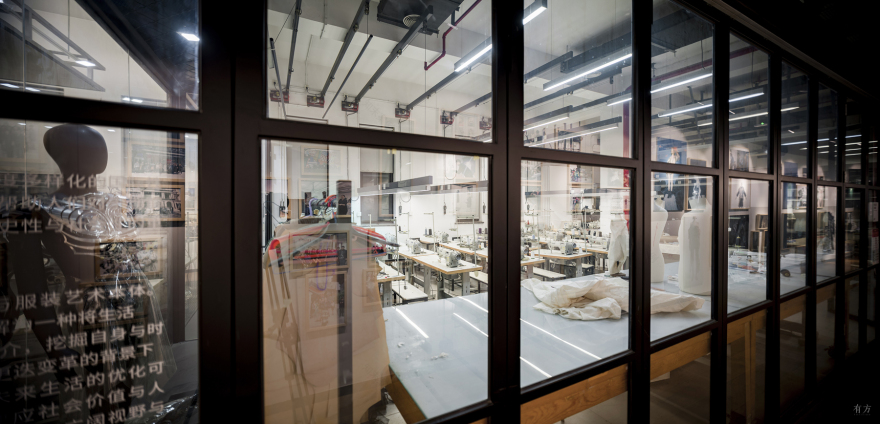

4 层时装专业方向车间 ©其间计画影像工作室

6 层预约制公共教室

本层区域原为八间传统教室空间。本次改造配合教学改革，取消固定教室。北侧四间教室改为由门禁系统预约码控制使用的公共教室，可灵活安排课程、选课、小型讲座与学术评审工作。教室为双层中空玻璃隔断组成，内部墙面布置吸音毛毡，可起到声学吸收反射声消除混响作用，吸音毛毡本身也具备图钉钉图功能。南侧四组教室则分配给一年级基础部用于绘画基础教学，考虑到清洁便利，将墙面由毛毡改为热轧钢板，其余设施与北侧四组公共教室相同。教室基础照明均选用 95 高显色性照明灯具，以满足画室、公共教室的使用者对于创作纸本色彩还原的苛刻需求。

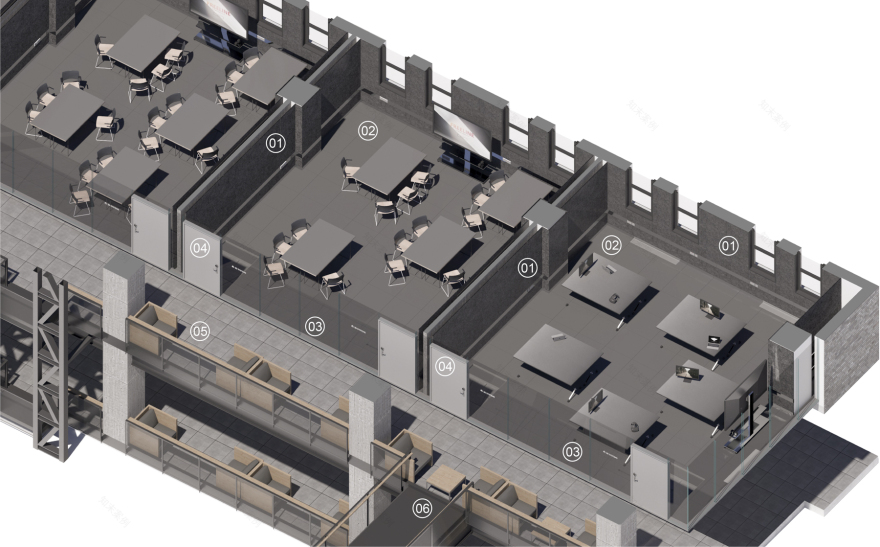

6 层公共教室区域轴测图 ©Puyuresearch

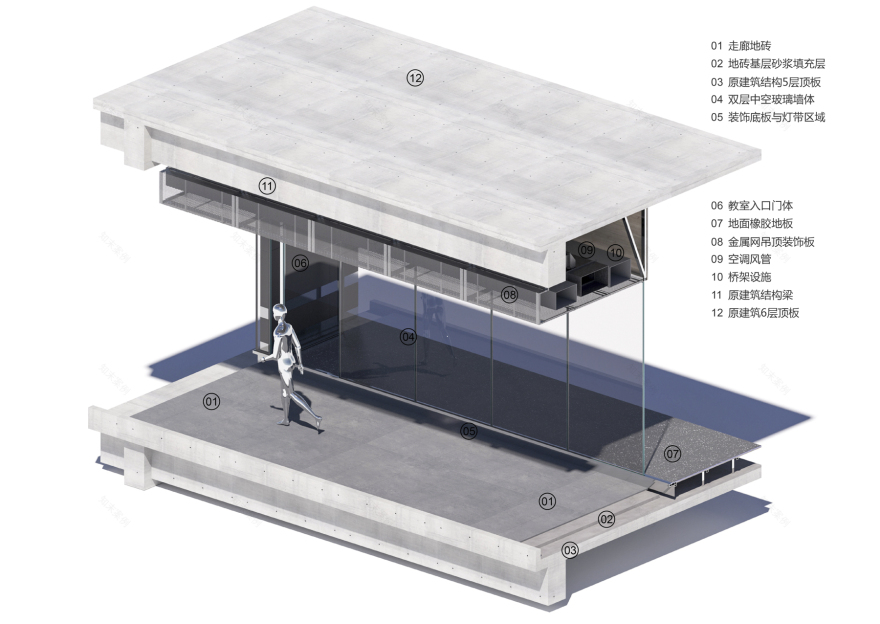

6 层公共教室走廊细部轴测图 ©Puyuresearch

6 层公共教室外部 ©其间计画影像工作室

6 层公共教室及中庭视角 ©其间计画影像工作室

6 层公共教室内部 ©其间计画影像工作室

完整项目信息

项目名称：中央美术学院设计学院交通工具设计工作室、主教学空间改造

项目类型：室内、改造

项目地点：北京市朝阳区

设计单位：璞玉研究室

主创建筑师：宋协伟（中央美术学院设计学院）、白新宇

设计团队完整名单：

交通工具设计工作室：向庭洁、周陈瑜、李亚伟、赵海、井思源

主教学空间：周陈瑜、郭大路、秦家琛、陈钊铭

业主：中央美术学院设计学院

建成状态：建成

设计时间（交通工具设计工作室）：2013 年—2015 年

建设时间（交通工具设计工作室）：2015 年 8 月—2016 年 1 月

建筑面积（交通工具设计工作室）：1100 平方米

设计时间（主教学空间）：2017 年—2018 年

建设时间（主教学空间）：2018 年

建筑面积（主教学空间）：3980 平方米

其他参与者：

照明：璞玉研究室

施工：北京建磊国际装饰工程股份有限公司

结构设计（改造）：北京市建筑设计研究院有限公司

机电及消防专业设计：中国建筑技术集团有限公司

材料：

北京纽曼帝莱蒙膜建筑技术有限公司-屋顶膜结构设计与制作

济南左右空间不锈钢工程有限公司-提供金属工艺深化制作

深圳市埃克苏照明系统有限公司-提供部分展览照明灯具

摄影师：廉孟卓-其间计画影像工作室
