CÁLCULO ESTRUCTURAL DE BASES COMBINADAS Y VIGAS DE FUNDACIÓN CONTINUA

En esta sección se presentan 2 partes bien diferenciadas para el diseño y cálculo estructural de bases combinadas y vigas de cimentación continuas, utilizando los lineamientos propuestos por el Reglamento CIRSOC 201 (2005) y realizando el correspondiente cálculo geotécnico mediante el método de tensiones admisibles.

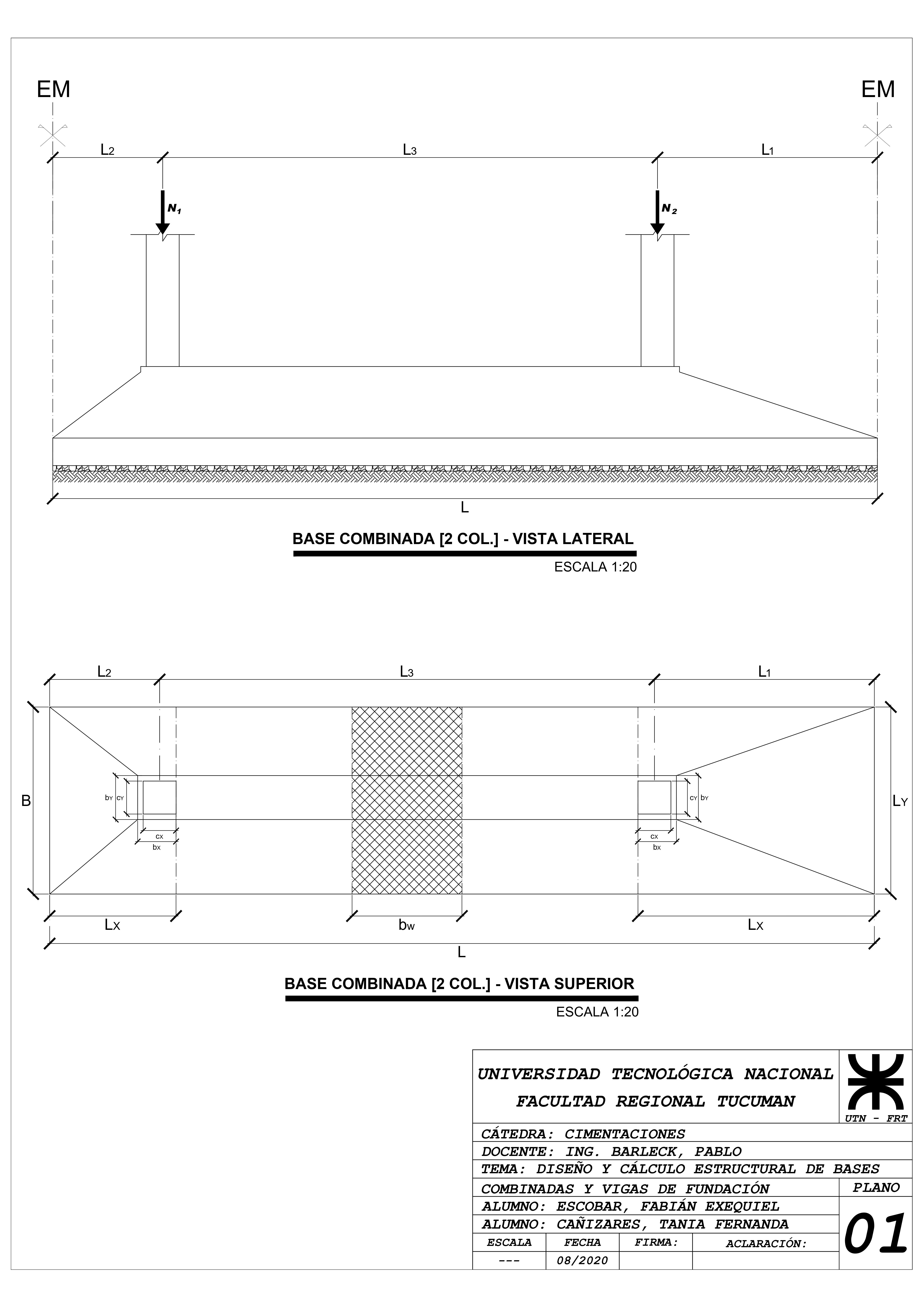

La primera parte corresponde a la resolución de una base rectangular centrada combinada para dos columnas con las siguientes características:

Distancia entre ejes de columnas de 4,50 m.

Debido a la proximidad con el Eje Medianero (EM) hacia la izquierda, se establece una separación o excentricidad de 1,00 m.

Las cargas de servicio son de 500 kN y 750 kN y se consideró como simplificación que las cargas últimas son equivalentes al 150% de las cargas de servicio.

Tensión admisible del suelo es 0,120 MPa.

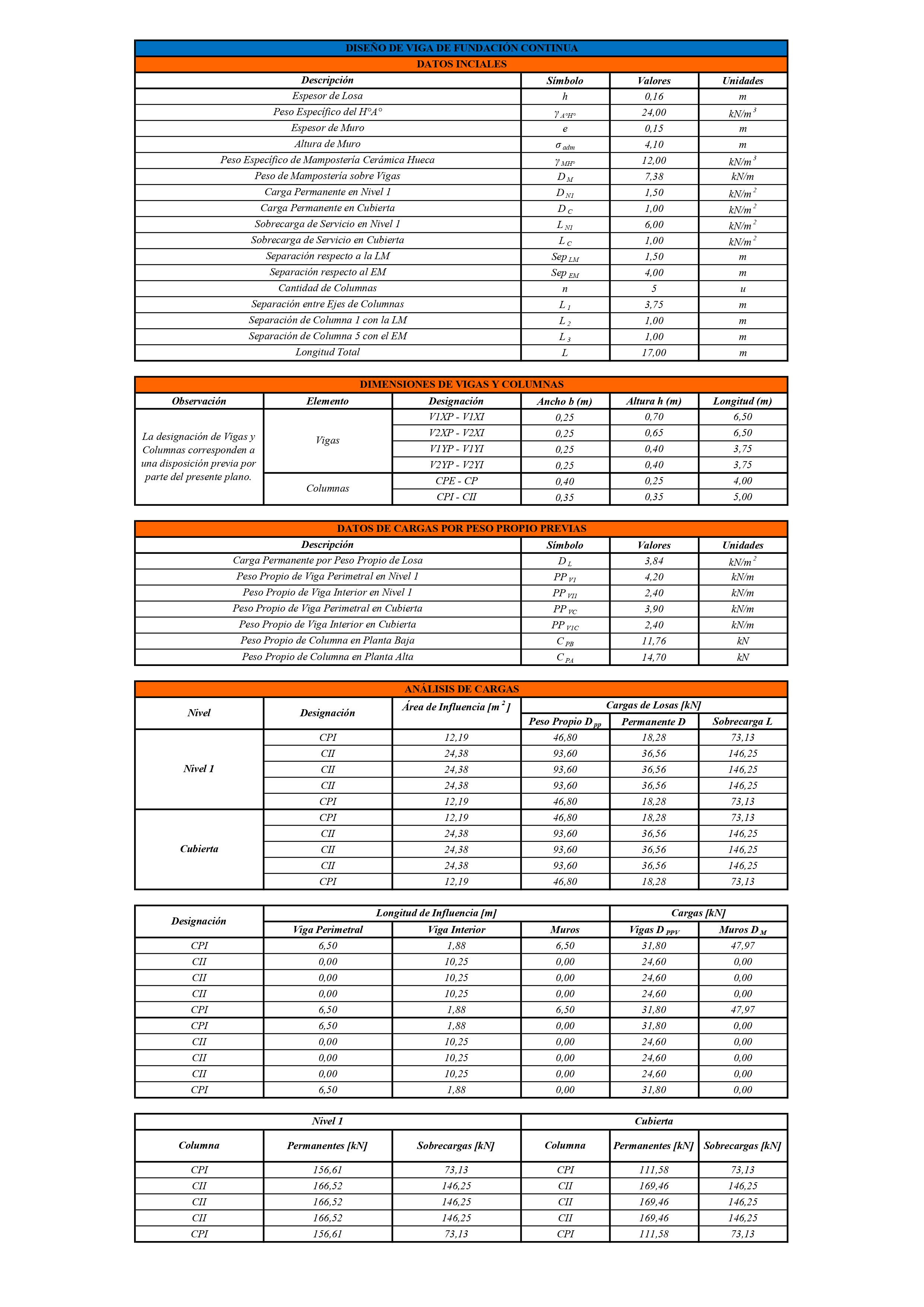

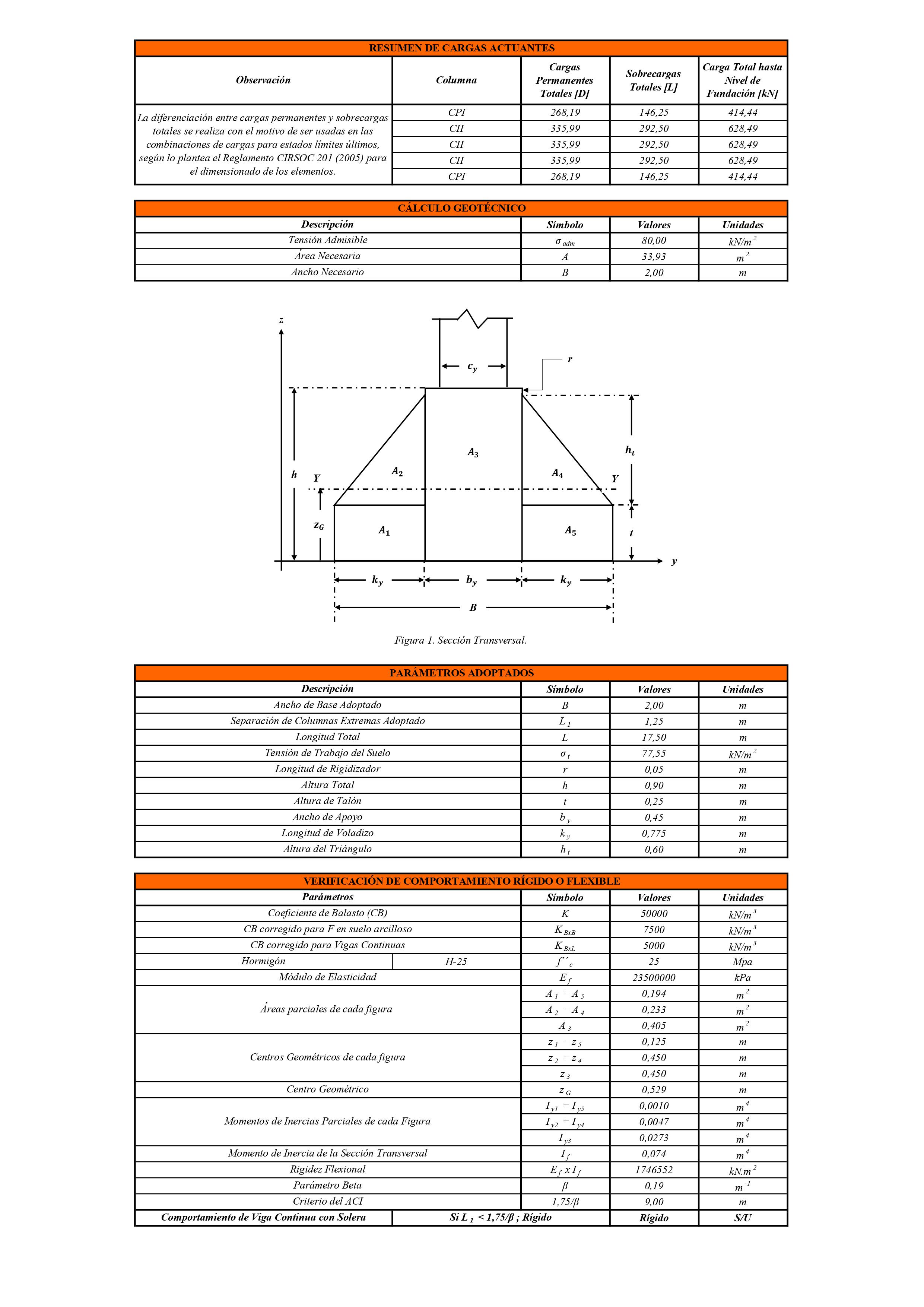

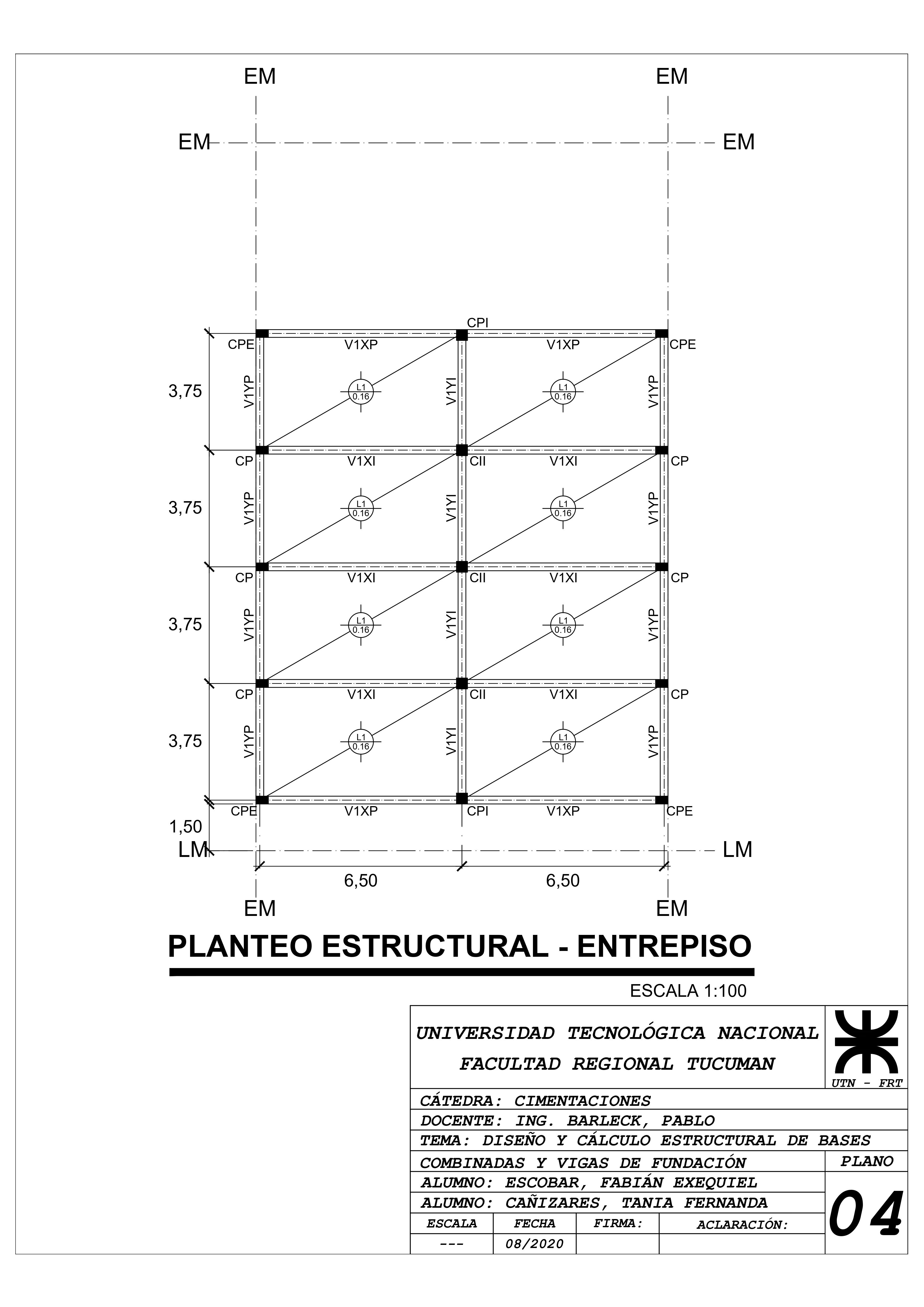

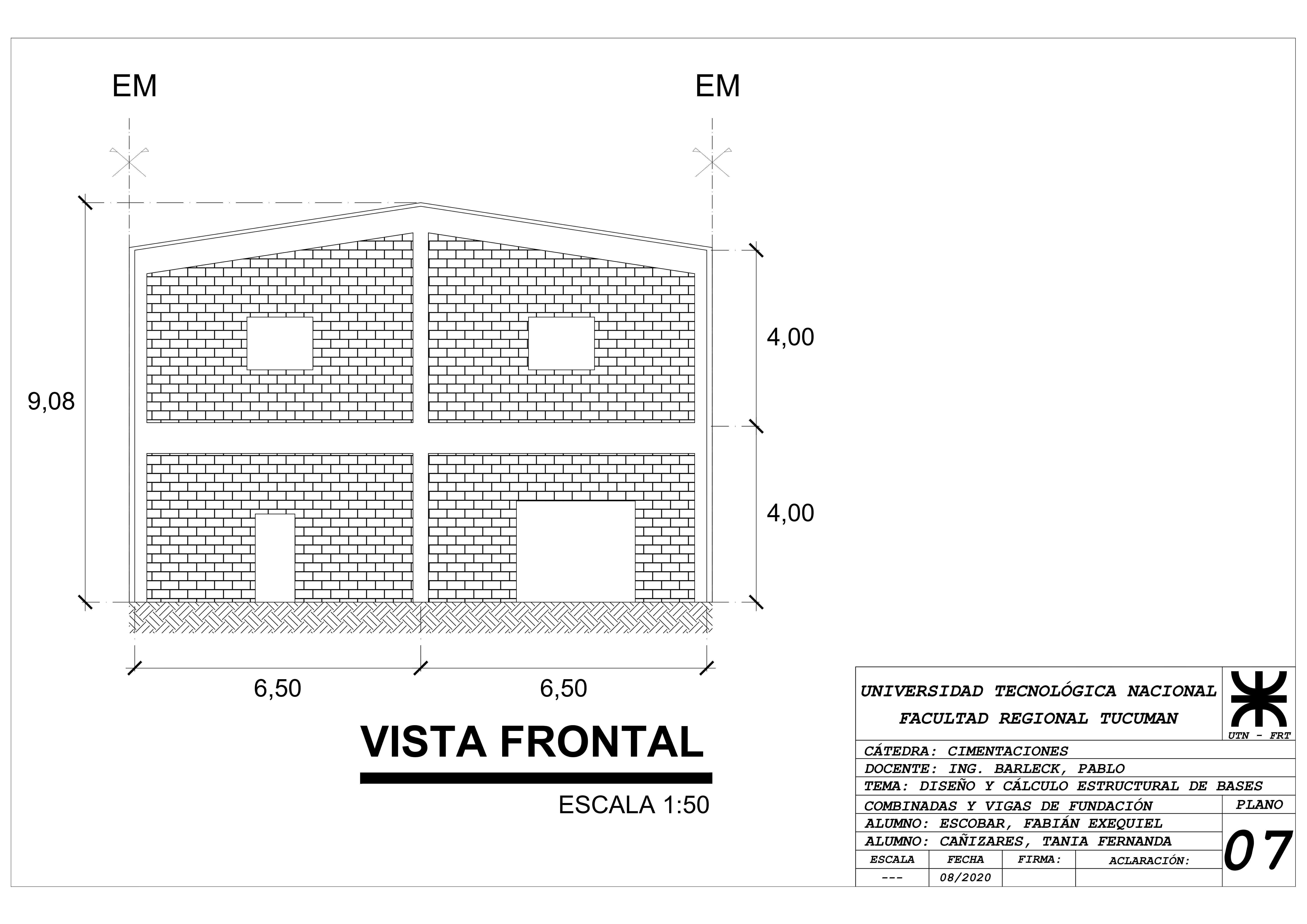

En la segunda parte se determinan las dimensiones de la cimentación para un depósito liviano de hormigón armado, teniendo en cuenta la posición de la línea municipal (LM). Debido a las dimensiones de esta estructura y a la elevada carga, se estableció que la fundación de las columnas internas sea ejecutada mediante una viga continua de fundación.

Para este caso, los parámetros de los materiales a considerar son los siguientes:

Hormigón H – 25.

Losas macizas de 160 mm de espesor con un peso específico de 24 kN/m3.

Acero ADN – 420.

Suelo Arcilloso con resistencia a la compresión simple de 0,25 N/mm2.

Tensión admisible del suelo de 0,080 MPa.

Mampostería cerámica hueca de 150 mm de espesor sobre muros perimetrales de la construcción con un peso específico de 12 kN/m3.

Cargas permanentes sobre losas: Nivel 1 D = 1,50 kN/m2 y Cubierta D = 1,50 kN/m2.

Sobrecargas de Servicio: Nivel 1 L = 6,00 kN/m2 y Cubierta L = 1,50 kN/m2.

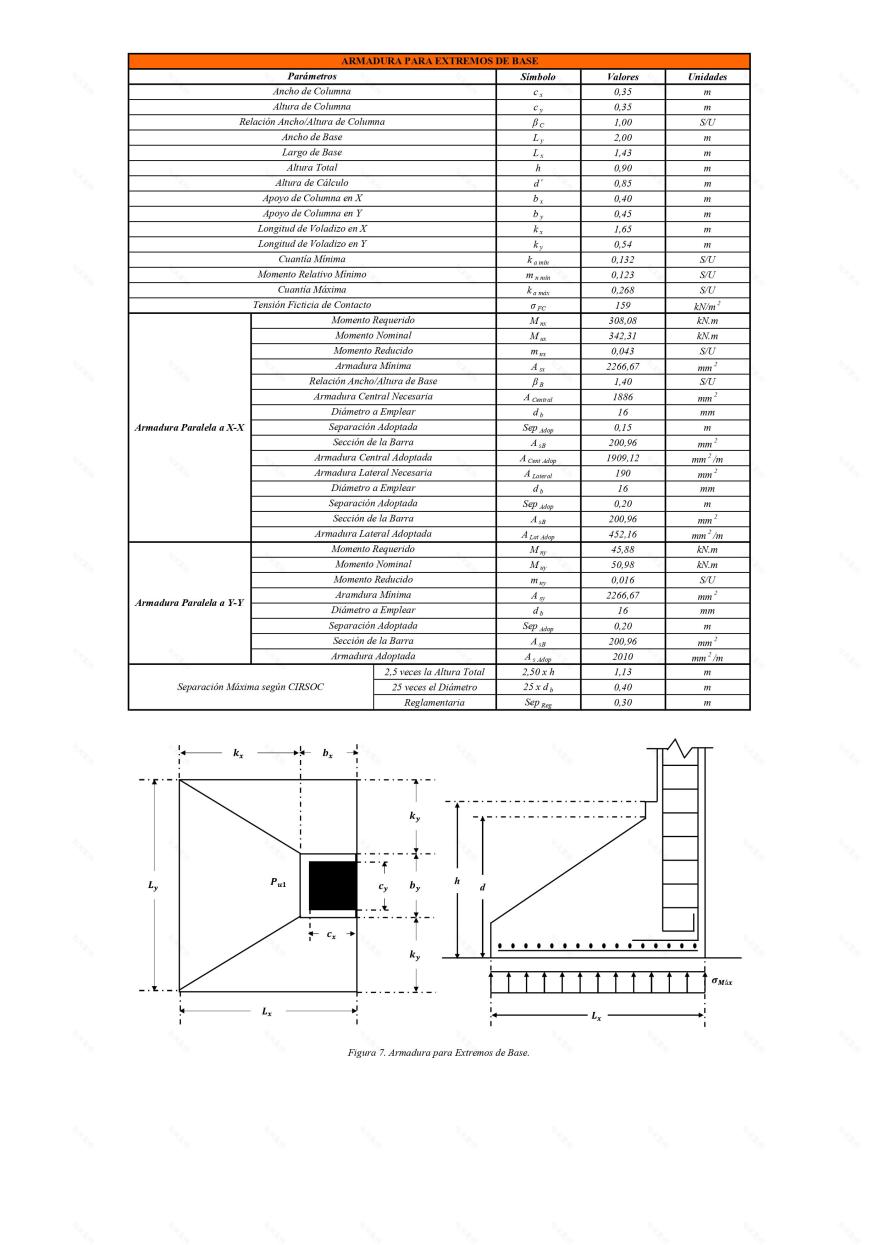

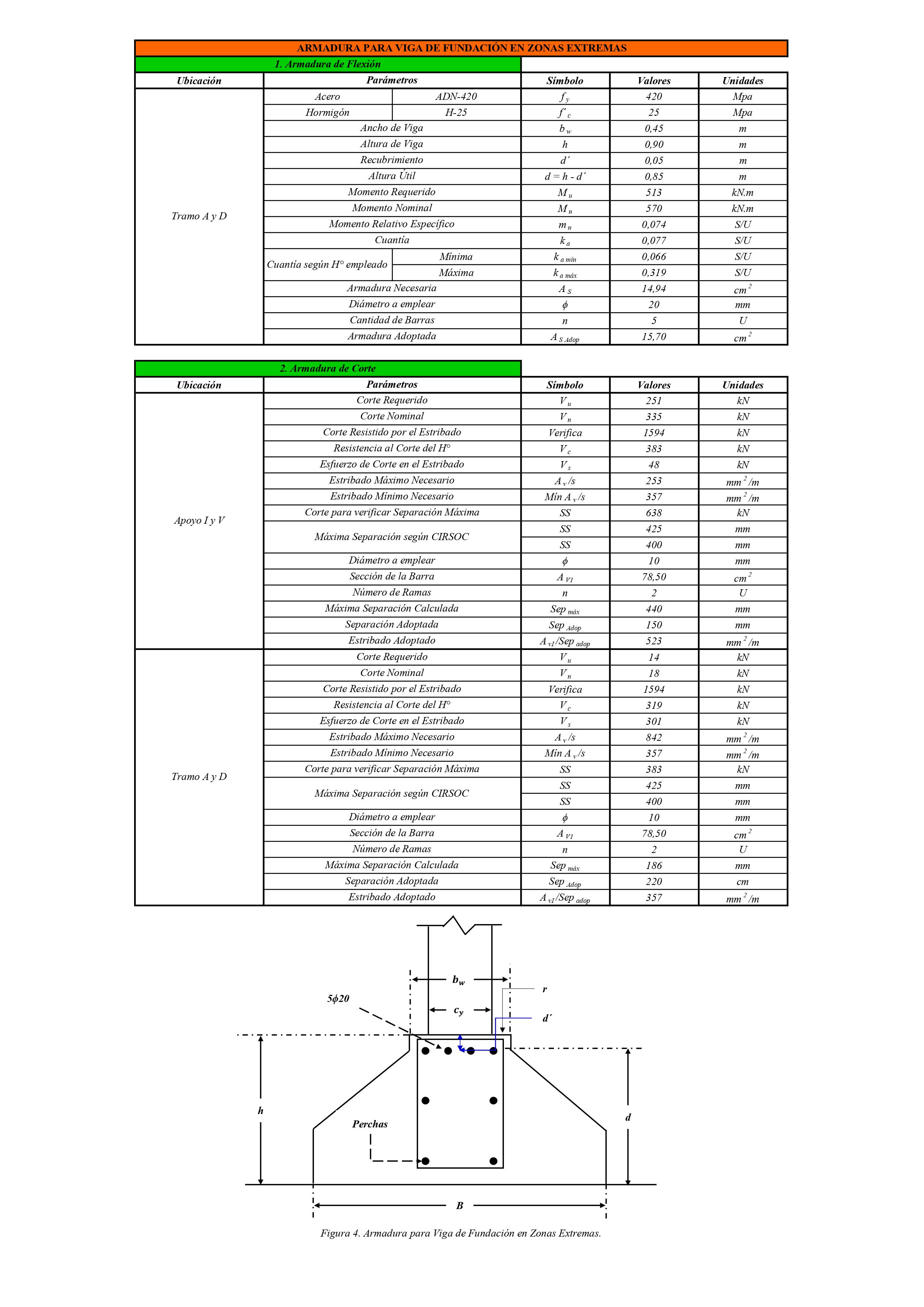

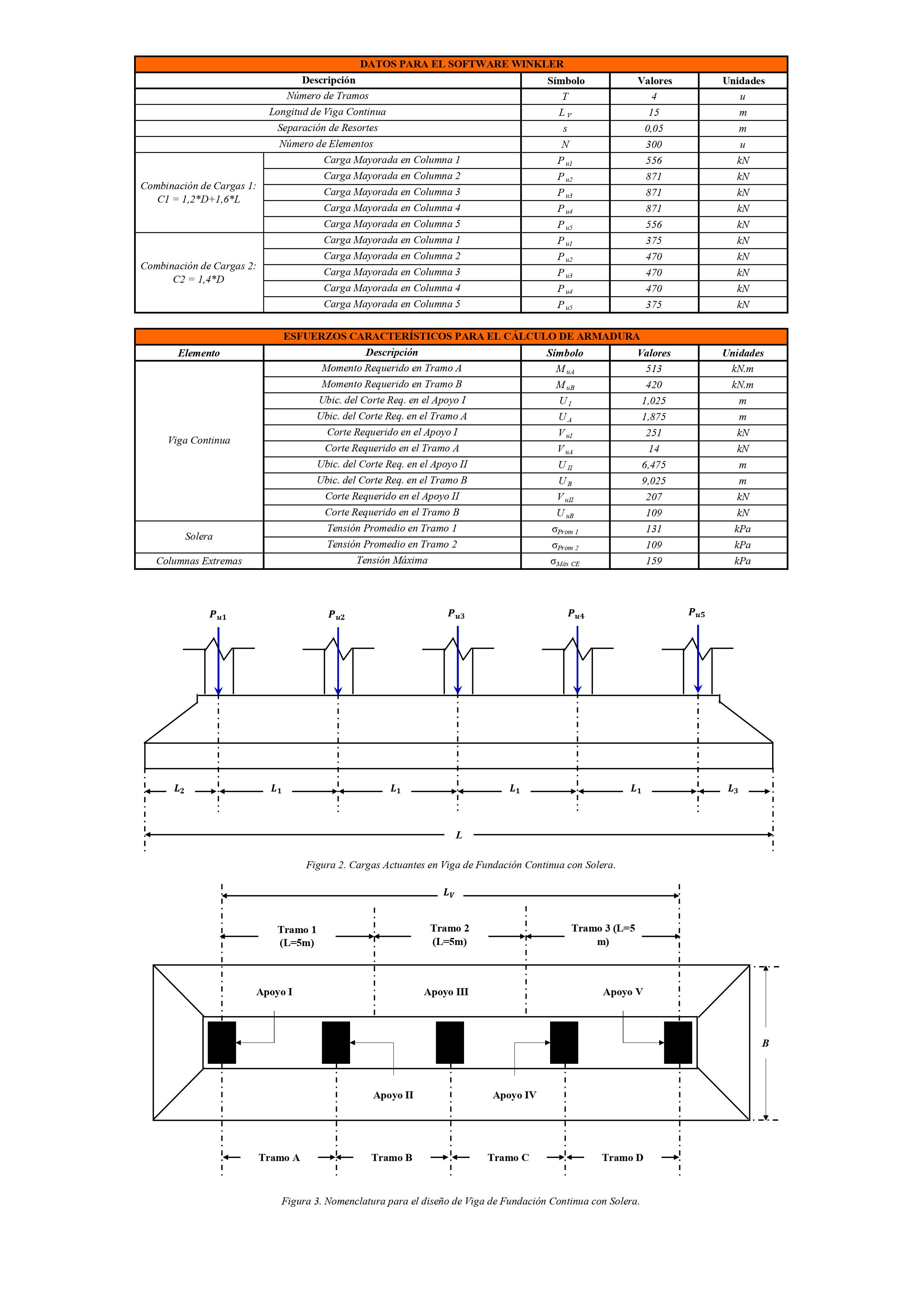

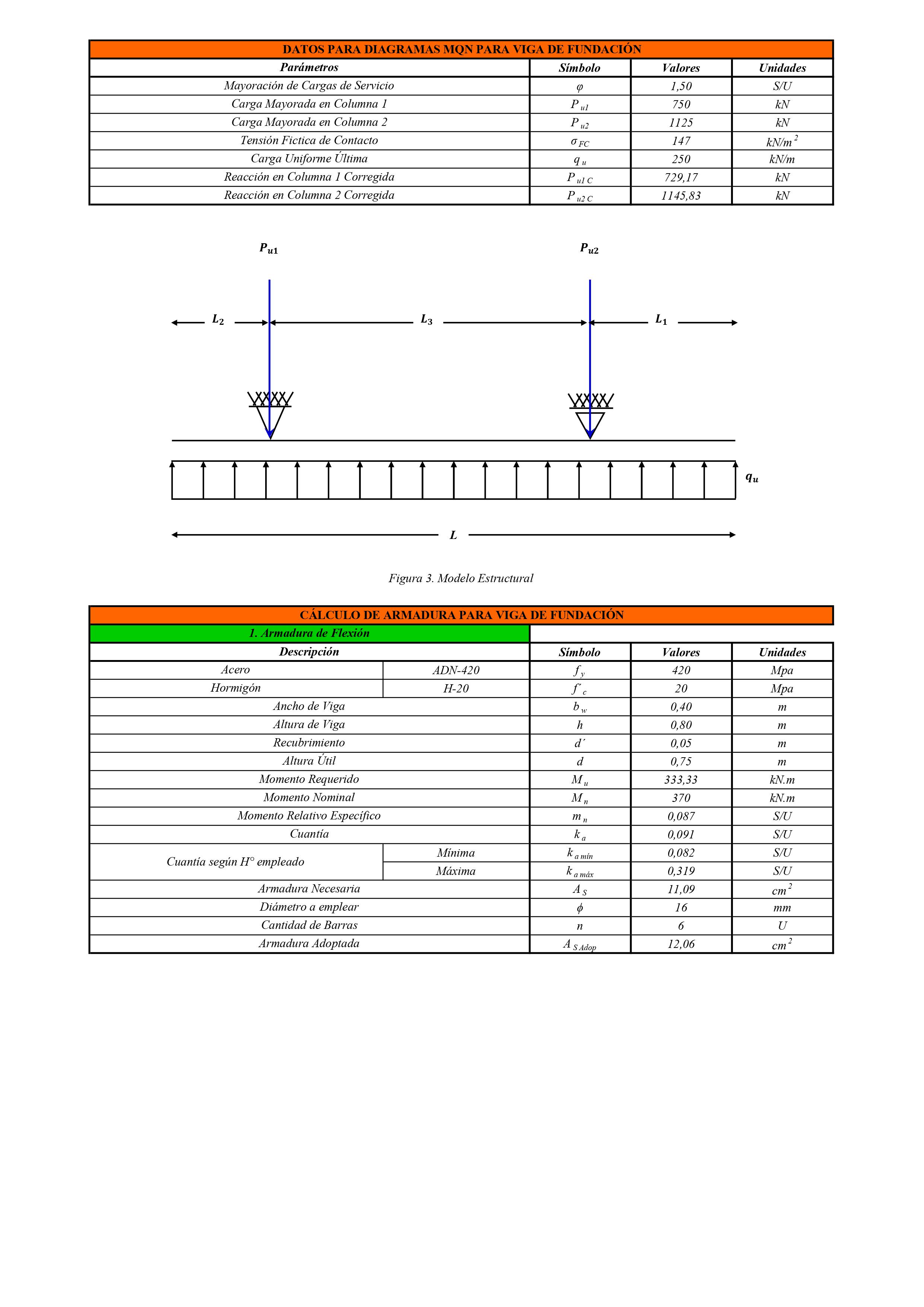

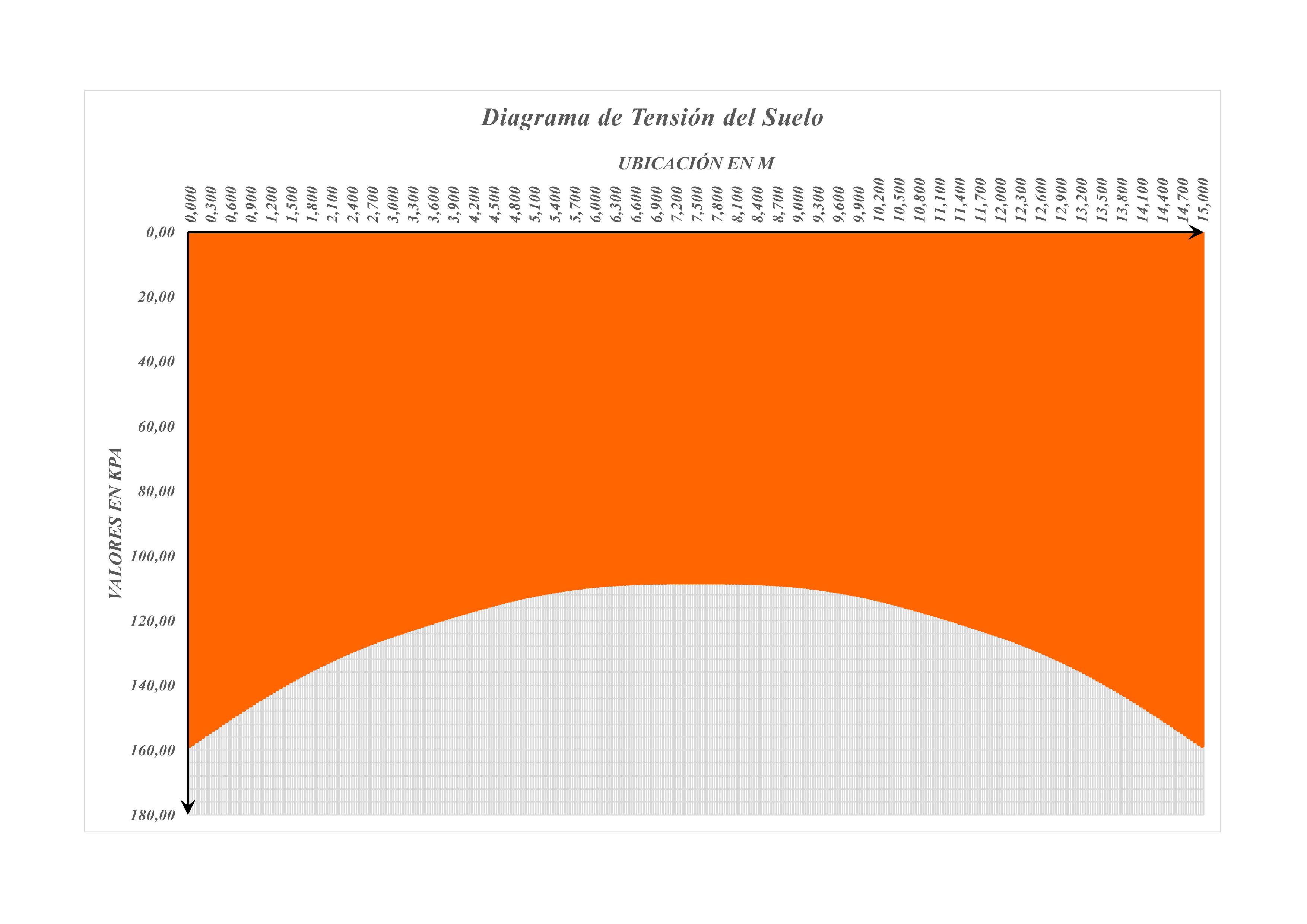

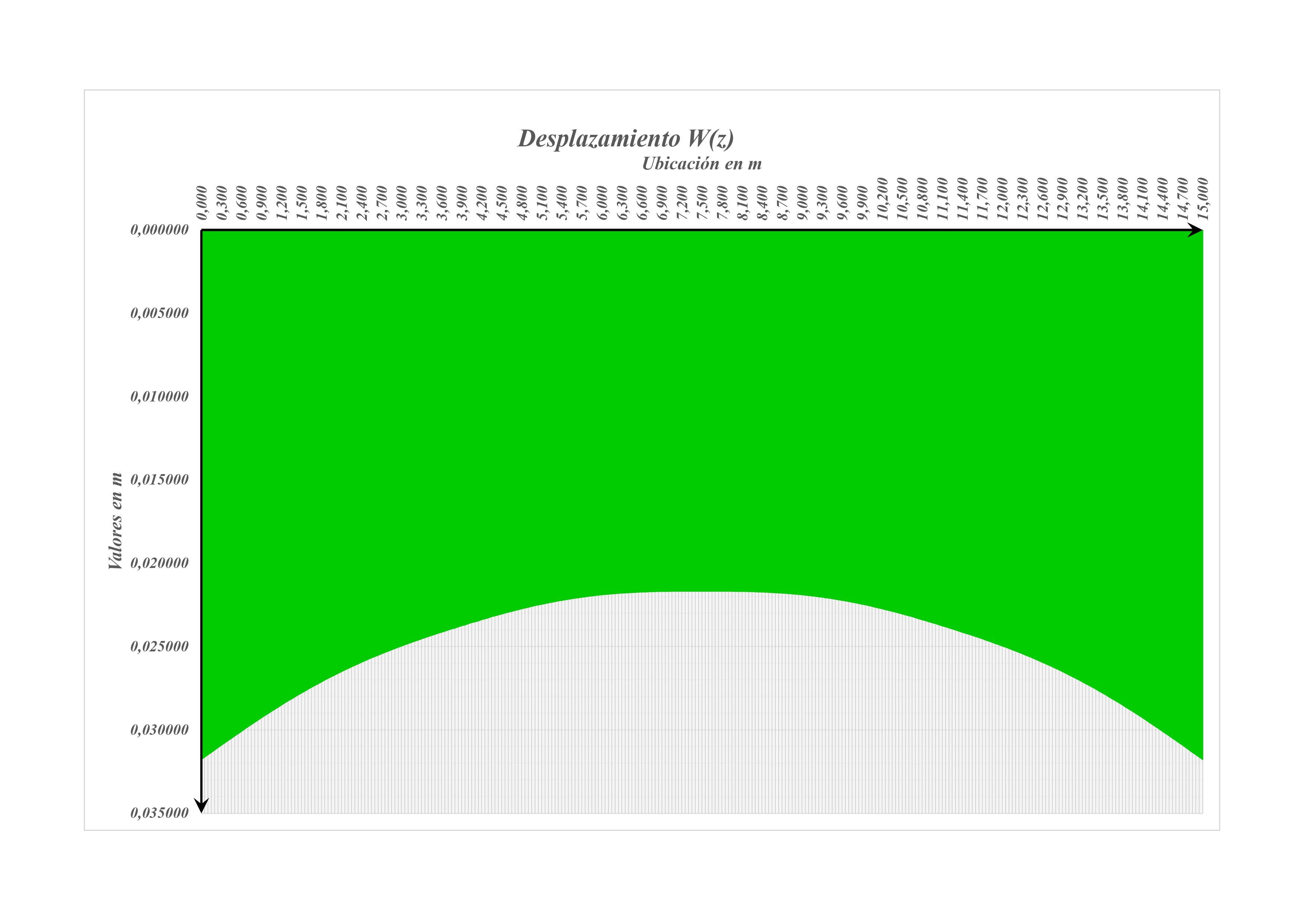

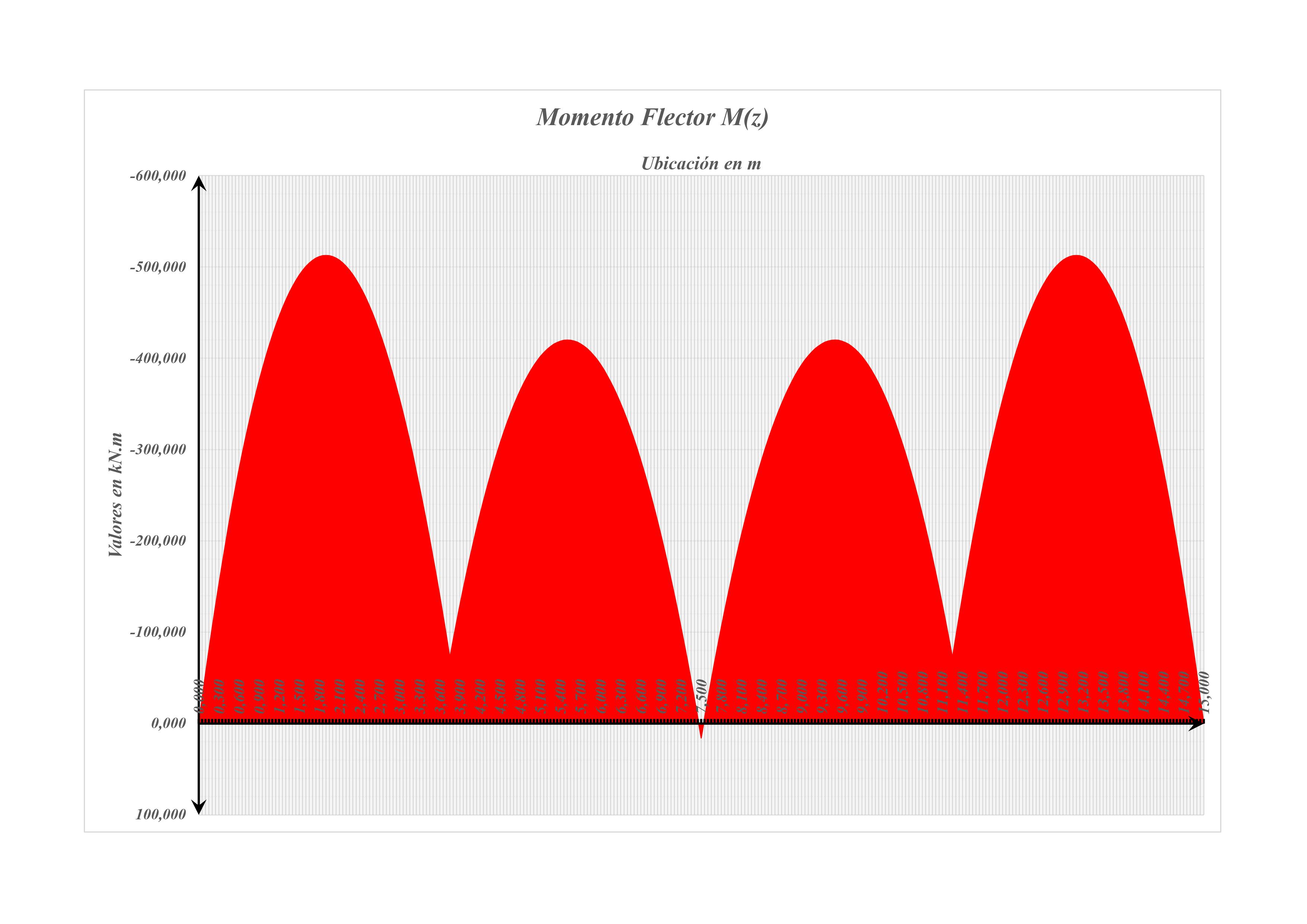

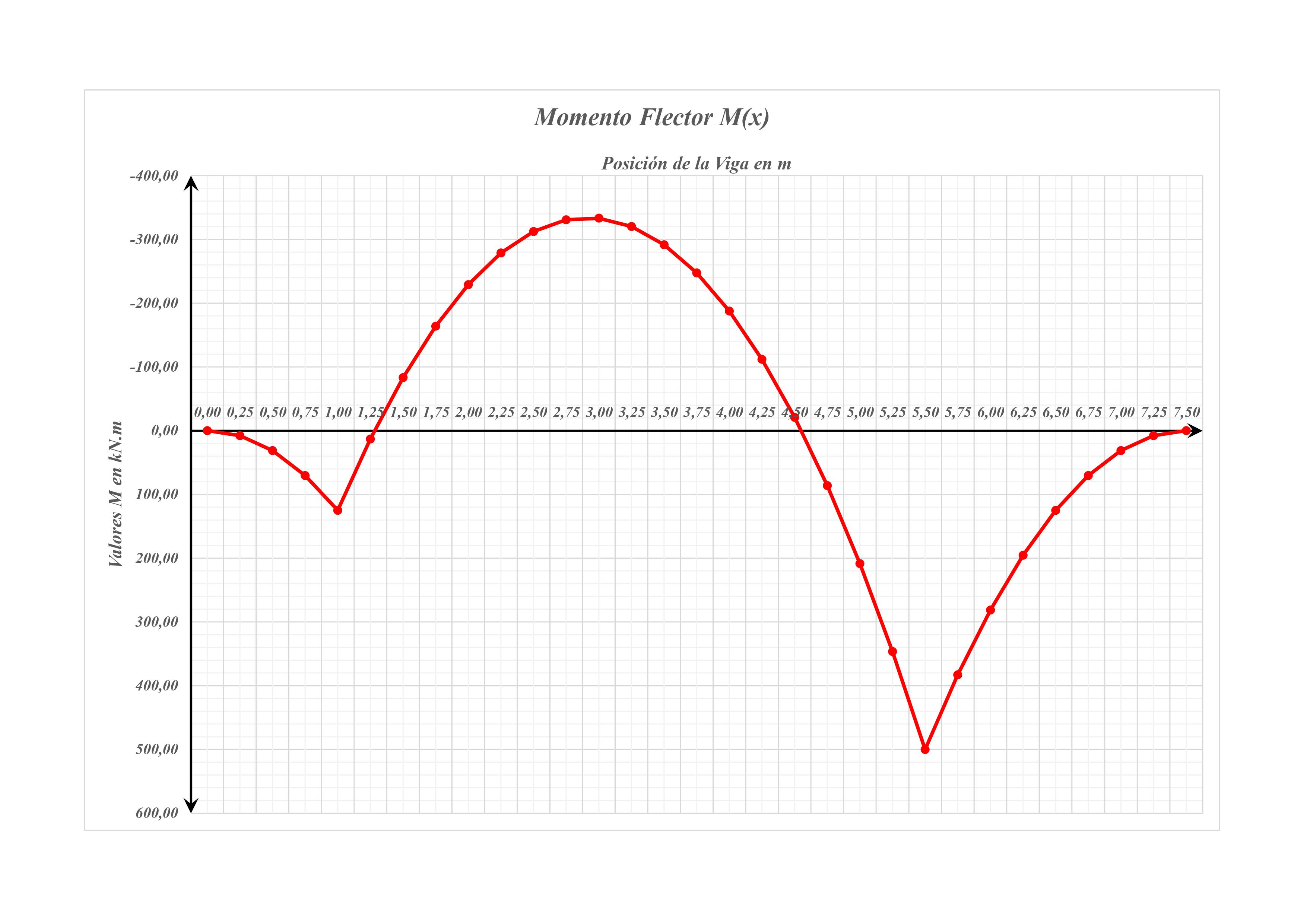

Para la base combinada rectangular se muestran las solicitaciones obtenidas, mientras que para el depósito liviano se presentan los esfuerzos y deformaciones para las combinaciones de cargas últimas, obtenidos mediante el Software Winkler. En ambos casos, se incluyen los planos de armado, tanto en planta como en vista transversal.
