DISEÑO DE INSTALACIONES DE SERVICIOS BÁSICOS PARA VIVIENDA UNIFAMILIAR

La presente publicación se centra en el diseño detallado de las instalaciones domiciliarias para 2 viviendas unifamiliares, abarcando los sistemas de provisión de agua fría y caliente, desagüe cloacal, desagüe pluvial y gas natural para el primer caso y el suministro de la futura instalación eléctrica para el segundo caso. A su vez, el diseño contempla la disposición y recorrido de cada instalación, siguiendo las consideraciones reglamentarias de cada caso como así también los colores respectivos para su correcta identificación.

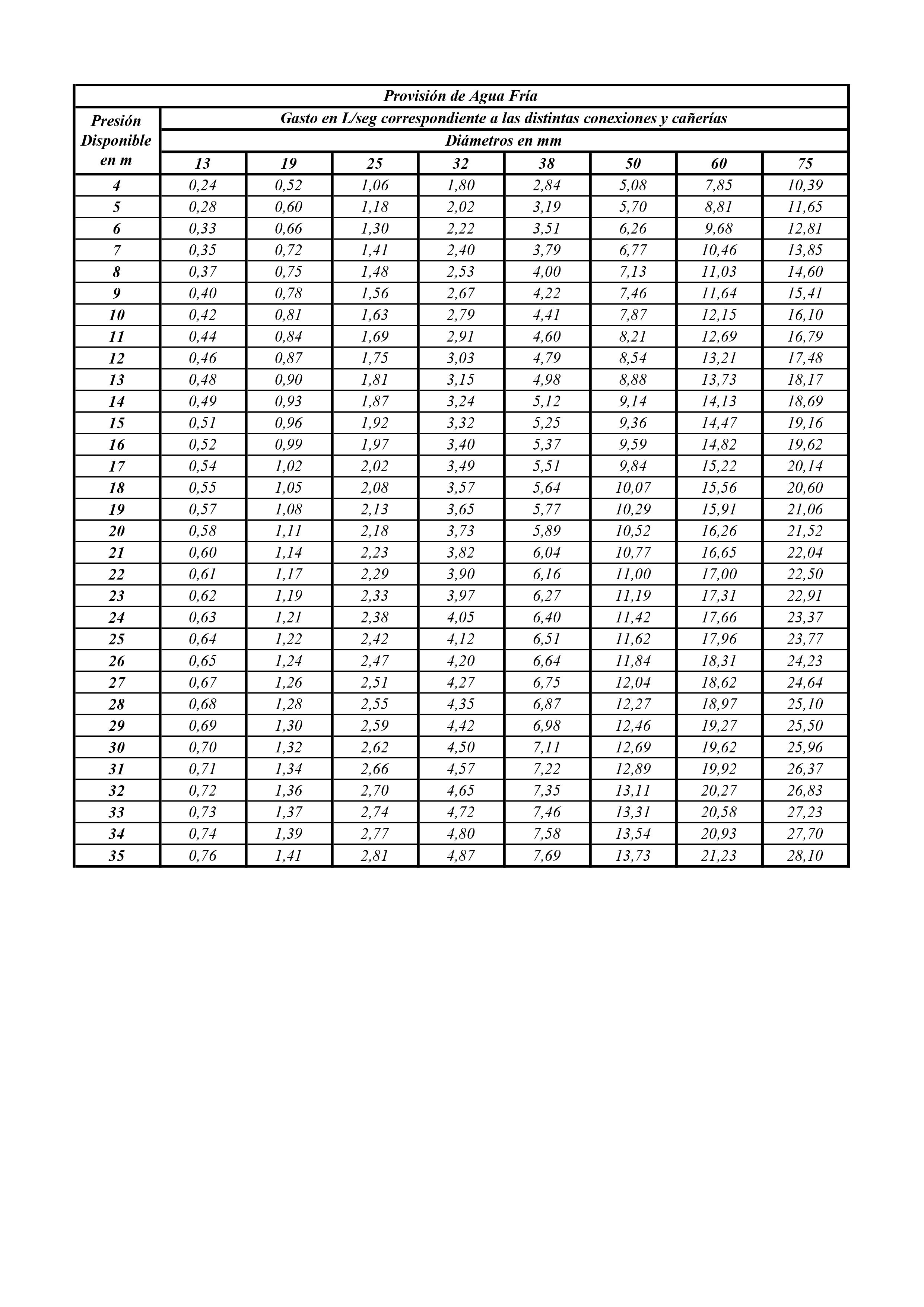

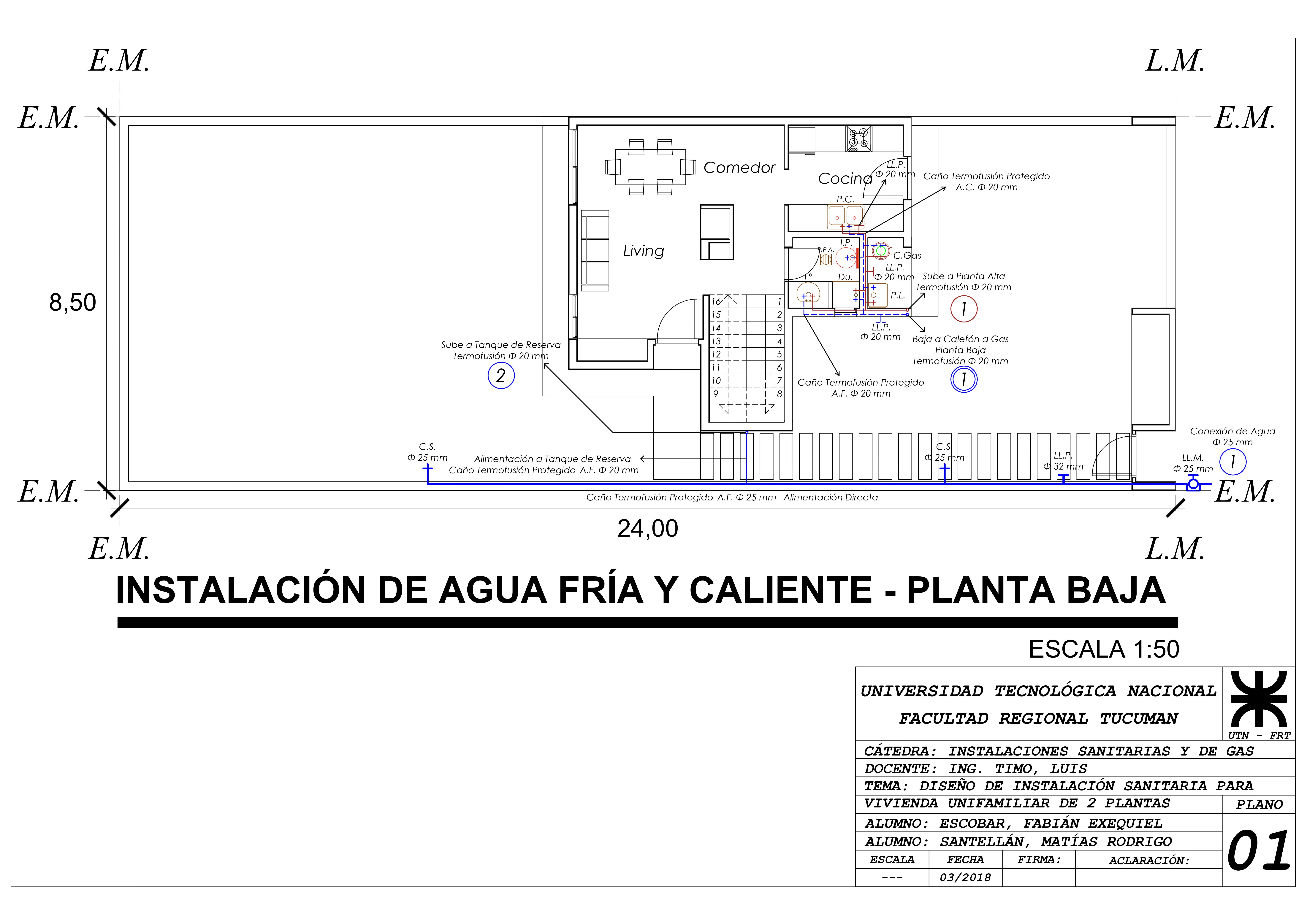

La conexión a la red pública de agua potable se realiza mediante una cañería de termofusión de 25 mm de diámetro, enterrada a una profundidad de 40 cm por debajo del nivel del suelo que se conecta al medidor de agua y posteriormente al tanque de reserva de 1000 litros. Los cálculos realizados, considerando una presión disponible en vereda de 15 mca, una altura total de vivienda de 7,30 m, altura del tanque de reserva de 1,40 m y altura de trabajo del propio tanque de 1,30 m, determinaron la necesidad de una cañería de termofusión de entrada al tanque de 20 mm de diámetro.

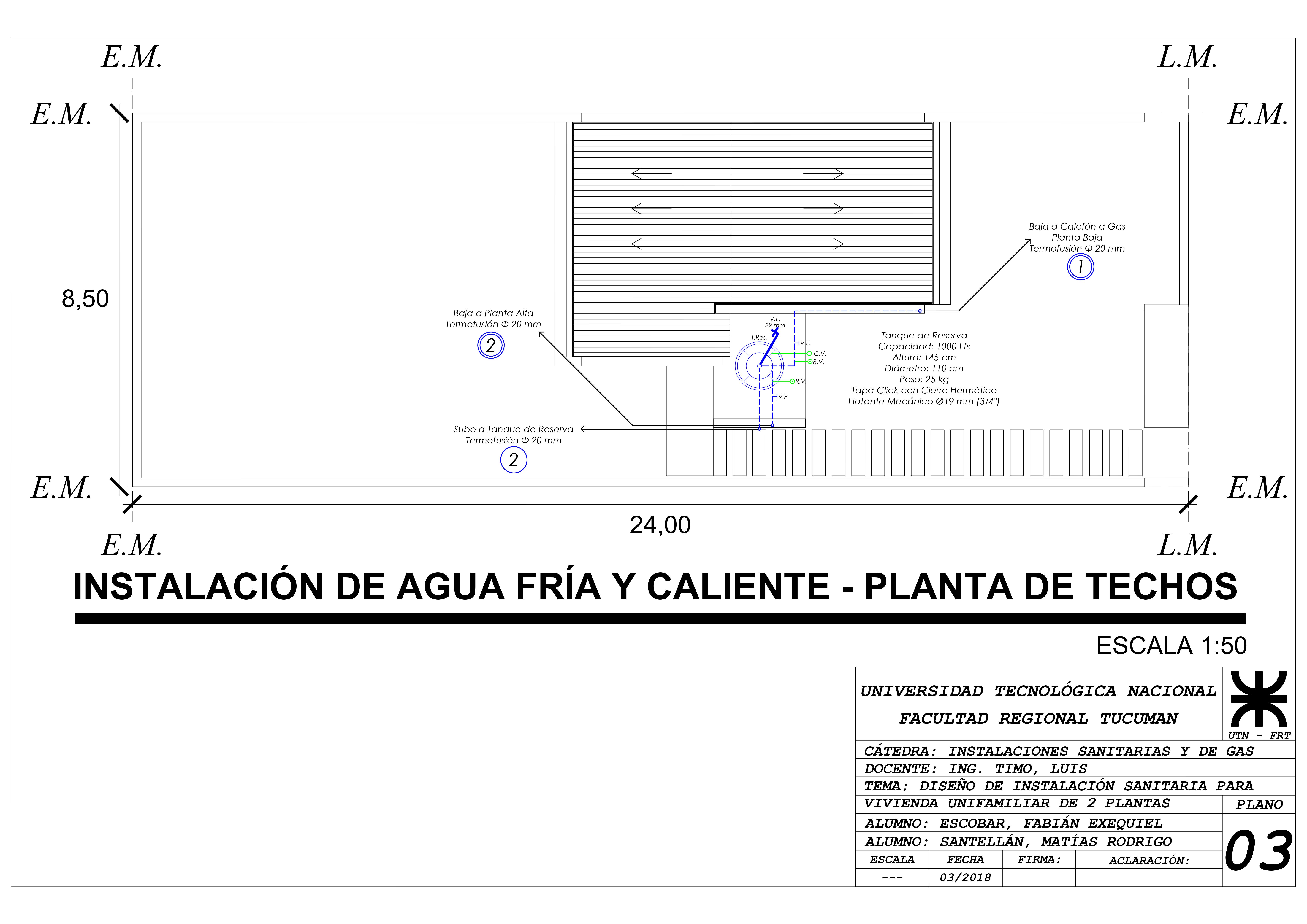

La provisión de agua caliente se realiza mediante calefón a gas natural con una cañería termofusión de 20 mm adoptada para toda la vivienda. El calefón se ubica en un área ventilada y cuenta con las medidas de seguridad necesarias para su correcto funcionamiento.

La conexión con la red pública de alcantarillado cloacal se realiza mediante una tubería de PVC de 110 mm de diámetro, enterrada a una profundidad de 120 cm aproximadamente por debajo del nivel del suelo que se conecta a la cámara de inspección y posteriormente a la red cloacal. A su vez, se instalan cañerías de PVC en los diámetros correspondientes dentro de la vivienda para recoger las aguas residuales de inodoros, lavamanos, fregaderos, duchas y lavaderos, y se instalan con la pendiente adecuada para garantizar un flujo correcto de las aguas residuales.

Para el desagüe pluvial se instalan canaletas de PVC alrededor del techo de la vivienda para recolectar el agua de lluvia a través de los bajantes de PVC de 110 mm de diámetro que se fijan a la fachada de la vivienda con las debidas sujeciones.

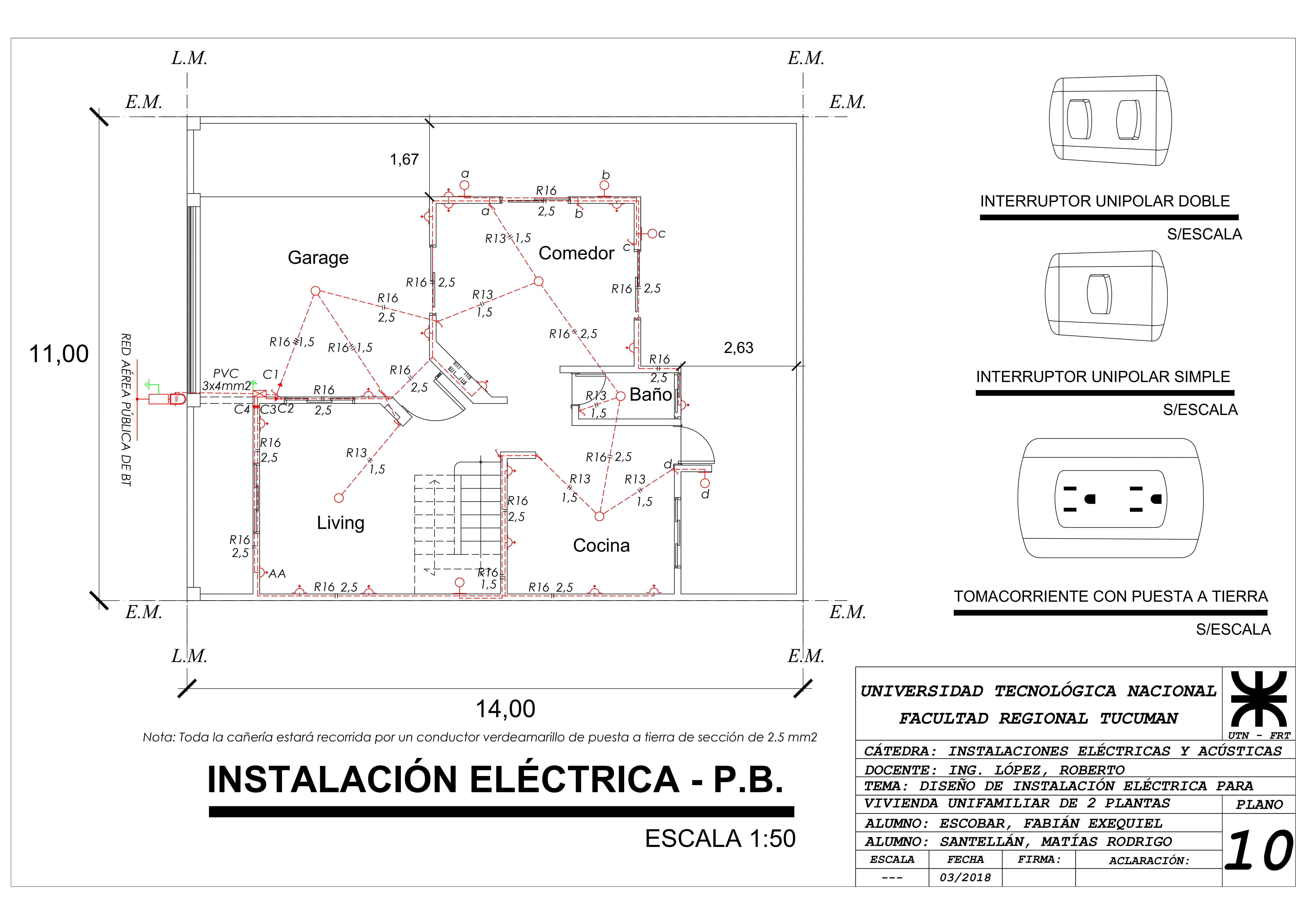

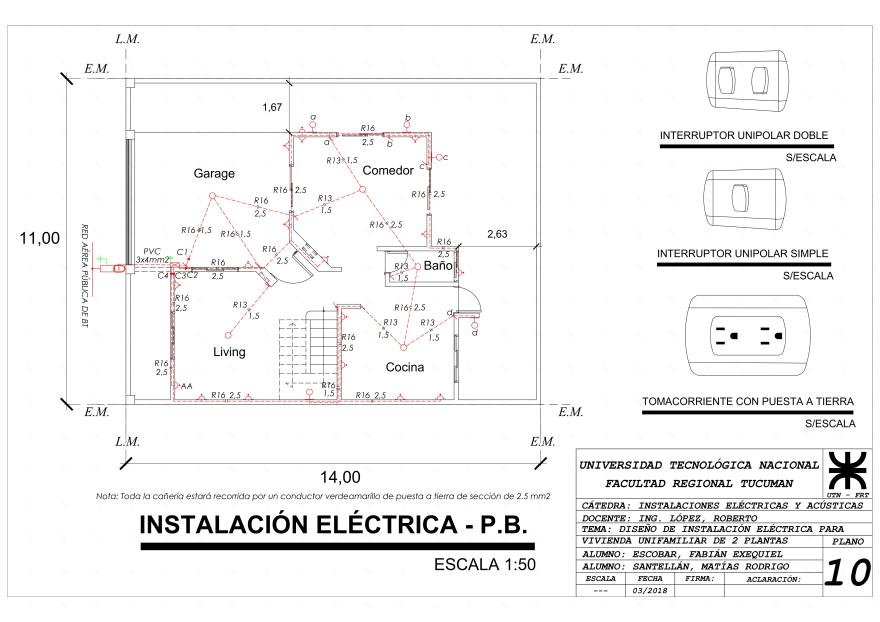

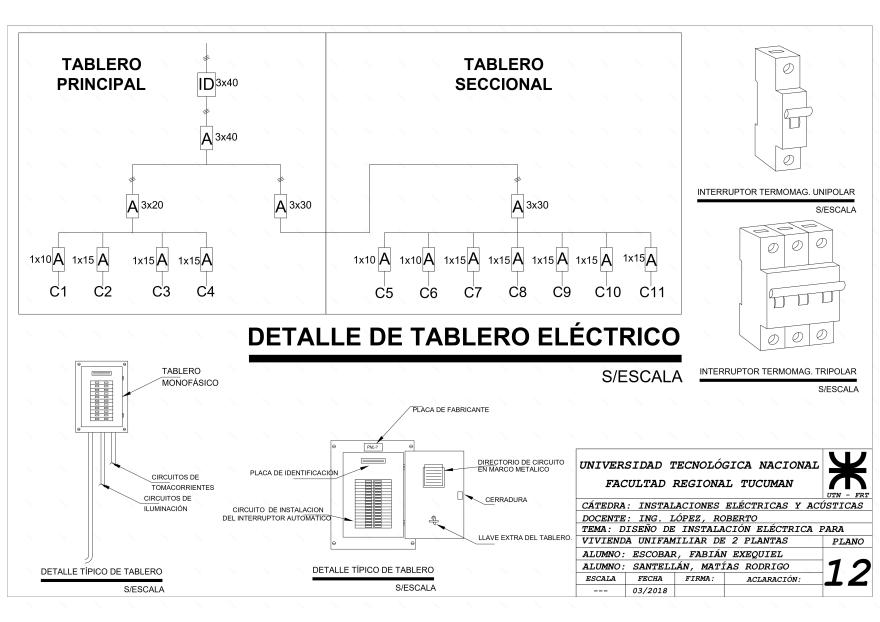

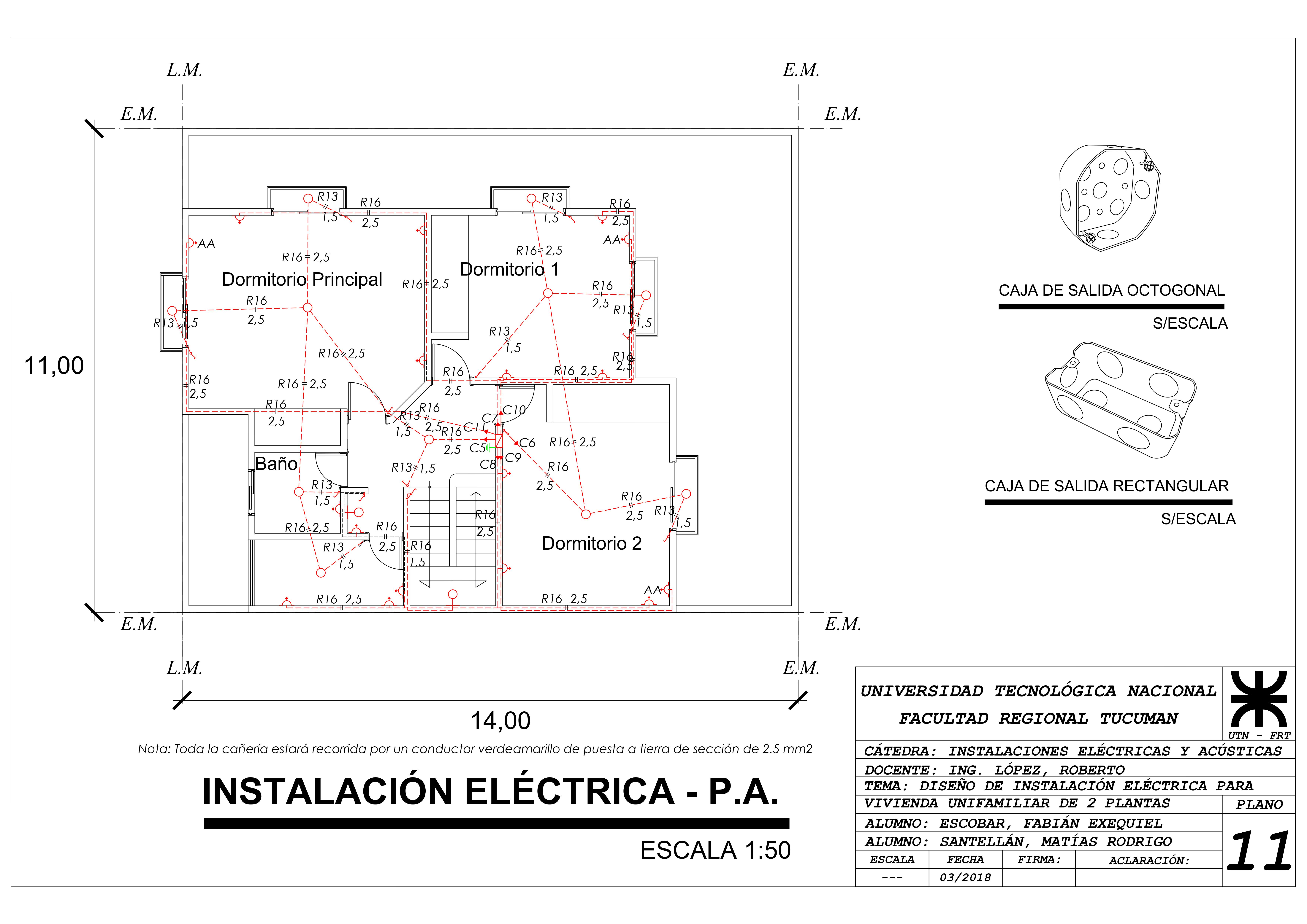

Para la instalación eléctrica de la segunda vivienda, se consideró un valor de 150 W por cada boca de iluminación, 2200 W para cada tomacorriente y 2500 W para los tomacorrientes para los Aires Acondicionados en el cálculo de los consumos eléctricos para determinar las llaves termomagnéticas para cada circuito asegurando una protección adecuada.
