江西陶瓷工艺美术职业技术学院搬迁项目 图书馆及美术馆丨中国景德镇丨华南理工大学建筑设计研究院有限公司

江西陶瓷工艺美术职业技术学院搬迁项目-图书馆及美术馆

01

  项目概况PROJECT OVERVIEW__

江西陶瓷工艺美术职业技术学院搬迁项目位于景德镇浮梁县内，查大路以北，G351以南，新昌路延伸以西，浮梁县福利院以东。图书馆及美术馆位于校园一河两岸核心地带，总建筑面积16453.53㎡。建筑包括图书馆和陶瓷工艺美术展览功能，地上四层。图书馆平面上采用内圆同心，外圆错位的布置，致使外圈周边轴网跨度不均，悬挑较大，美术馆同样存在周边大挑等难点，结构设计时需配合建筑需求，优化轴网，设置一定的支撑，采取合理的结构布置，经济合理解决外挑问题，保证建筑立面效果。

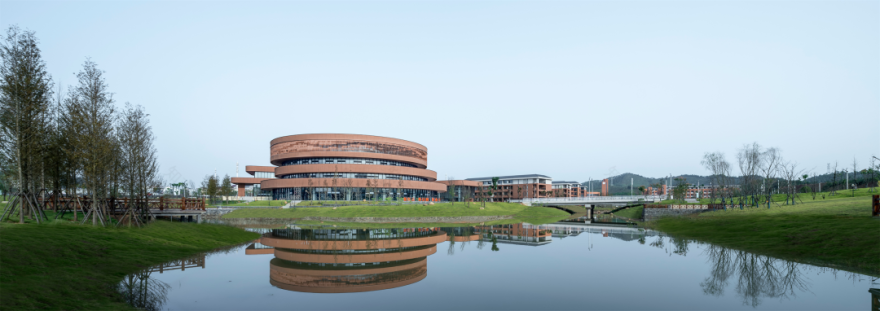

沿湖低点日景图——错落有致的观景平台

沿湖低点日景图——立面表皮的数字化建构

02

  设计理念DESIGN CONCEPT__

建筑设计层面，图书馆及美术馆与行政楼，形成了“方”“圆”之间的构图与对话，既有人为设计的元素，又是“大道至简”，与自然的生态绿带良好融合，空间与构图手法恰到好处，形成历史语境下的显隐共现。建筑依势赋形，顺应山势，建筑体型水平错落形成多层次观山望湖平台，也称为整个校园的景观核心。

立面百叶细部                            入口广场空间

 集约复合、功能共享

图书馆采用藏、借、阅一体的方式，遵循统一柱网、统一荷载、统一层高的要求，在平面布局上具有极大的灵活性与适应性。将荷载重、人流量大、使用频繁的空间。主入口设置在首层北边，阅览空间位于一至三层，四层为自习室及室外活动庭院。

入口广场日景图

中心庭院日景图                           立面细部图

 立体庭院、绿色生态

建筑主体通过体量的错动和裙房的退台形成一系列不同标高的空中花园，给室内阅览空间引入更多的阳光和绿色植被，降低建筑的能耗。同时自然光线及绿色植被的引入提升了整体阅览空间的品质，增加了阅览的舒适性和趣味性。

开放共享的观景平台

 图书馆中庭空间设计

图书馆中庭空间顶部天窗采光方式分为顶部采光与侧面采光两种形式，为了避免大面积太阳直射，设计采用了月牙形天窗，在满足采光需求的同时也避免漏水隐患。

图书馆为多层建筑，平面为内外圆组合（内三圆共圆心，其余圆相对该圆心错开），外圆直径尺寸75.4m，内圆直径尺寸27.3m。设计时建筑与结构紧密配合，在保证建筑功能合理、经济的前提下均匀布置轴网，轴网上基本每20°发散出去，局部门厅发散角度26°和28°，内外圆边均有出挑，出挑跨度较大处设置斜撑，跨度合理保证主要梁截面一致，方便控制吊顶高度和外立面效果。

中心庭院叠级景观

美术馆为多层建筑，地面以上2层，首层层高从5.99～11.39m不等，按不等高嵌固处理，二层层高6.06m，不设地下室，主要结构跨度为9x9m、9x15m。周边存在大挑。美术馆中庭天窗设计，三角形天窗不仅满足采光，且两侧高差可提高拔风效果，具有类似导风板的效果，运用热压工作原理，强化内部自然通风。

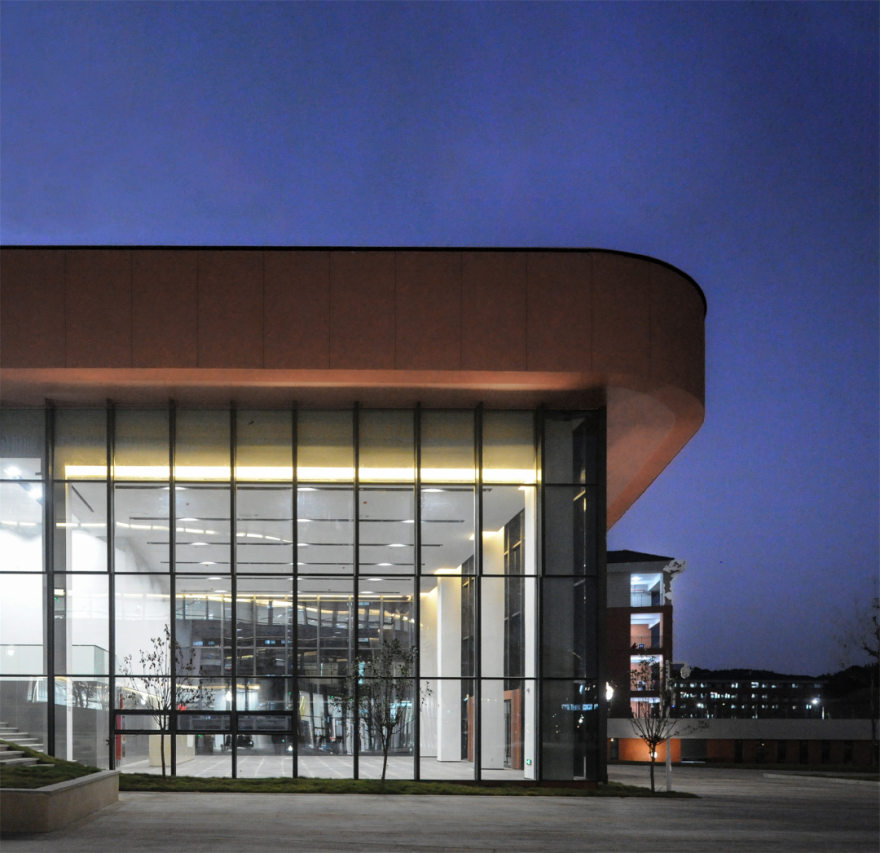

美术馆入口大厅

美术馆中庭采光天窗

图书馆中庭采光天窗

图书馆中庭

图书馆阅览空间

03

  技术成效

TECHNICAL EFFECTIVENESS__

结合展陈光照需求的被动式绿色建筑设计，图书馆中庭空间天窗和美术馆通高空间结合通风采光需求深化造型。图书馆的遮阳构件整体构思为山水画卷，突出了其在校园景观中的独特地位，保证图书馆美术馆良好的观景性。

图书馆中庭回廊

楼盖为普通钢筋混凝土梁板现浇楼盖，布置单向密肋梁解决周边大挑问题，走道上空梁高尽量一致。楼板厚度一般为110mm，楼板薄弱环节通过加大板厚和配筋率保证水平力的有效传递和结构整体性。

图书馆表皮采用参数化设计，根据内部功能的采光通风以及视线需求，立面表皮通过基本陶板单元组成连续多变的界面。整体构思源于山水画卷，构件转角取决于景观与朝向，兼顾导风、遮阳及景观视线最大化作用。

结构节材节能措施和解决的技术难题：合理布置柱网，避难过多大跨度和托换结构，必要时设置支撑，节约造价；和建筑紧密配合，避免过大外挑，以致梁高大影响外立面和吊顶安装，节约造价；适当提高板的配筋率，并采用控制裂缝性能较佳的热轧变形钢筋，板筋以“小直径，小间距”为原则布置；本工程楼盖长宽比较大，且存在局部连接较弱的部分，设计时采取结构加强措施，包括在各层楼盖布置通长楼板钢筋、加大楼盖弱连接部位的配筋、加强弱连接部位附近的梁配筋等，合理设置后浇带并加强混凝土的养护以减小混凝土的收缩问题；设置通长腰筋和全长加密箍筋加强弧梁的抗震构造措施；简化建筑立面墙身构造要求，方便施工和节约对应的结构构造措施。

给排水采用区域消防供水系统，避免每栋建筑单独设置消防水池及消防水泵，大大减少了水泵的数量，节省了消防水池和水泵房面积，减低工程投资。生活分区供水，充分利用市政余压，采用变频加压，高效节能，节省运营电费。

电气设计中，采用智能照明、能耗监测管理等先进技术；同时合理选择变配电所的位置及合理选择变压器。公共空间及大会议室采用智能照明控制系统，实现对灯光系统的各种智能化管理及自动控制。以大会议室的智能照明控制系统为例，该系统可以预先设置不同的场景（在同一室内可有多路照明回路，对每一回路亮度调整后达到某种灯光气氛称为场景），调节切换场景时的淡入淡出时间，使灯光变化柔和。采用能耗监测管理系统，将建筑能耗分为耗电量、耗水量、耗气量、集中供热耗热量和集中供冷耗冷量五类，耗电量又详细分为照明插座用电、空调用电、特殊用电（厨房餐厅、信息中心等）。

04

  设计图纸DRAWINGS__

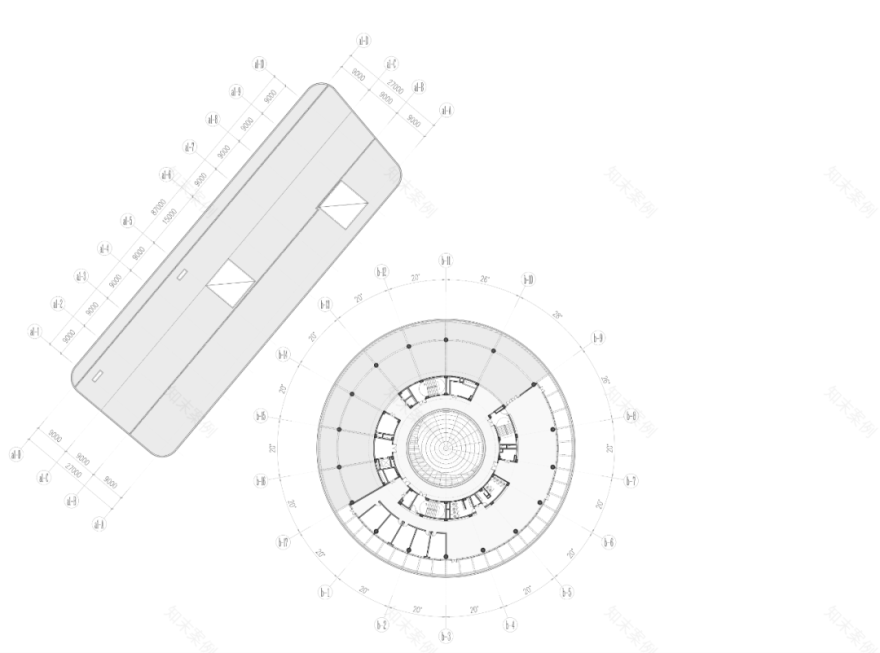

首层平面图 FIRST FLOOR PLAN

二层平面图 SECOND FLOOR PLAN

三层平面图 THIRD FLOOR PLAN

四层及屋顶平面图 FOURTH FLOOR（ROOF）PLAN

东立面图 EAST ELEVATION

西立面图 WEST ELEVATION

南立面图 SOUTH ELEVATION

北立面图 NORTH ELEVATION

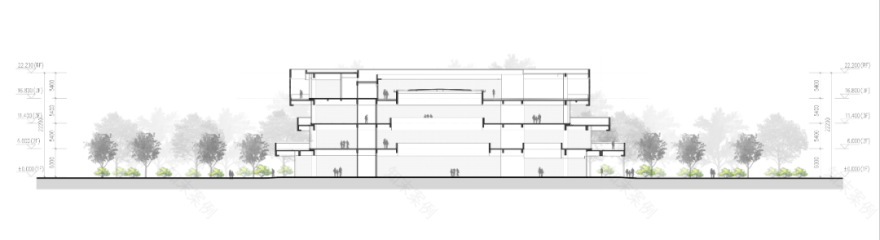

剖面图 SECTION

▎项目档案项目名称：江西陶瓷工艺美术职业技术学院搬迁项目-图书馆及美术馆项目位置：江西省浮梁县总建筑面积：16453.53 ㎡设计时间：2019.05-2020.07竣工时间：2022.07设计单位：华南理工大学建筑设计研究院有限公司项目总负责：王扬、刘锐建筑：王扬、陆超、唐号、张逸群结构：凌育洪、吴景壮暖通：陈祖铭、林伟强给排水：岑洪金电气：黄晓峰、陈涛智能化：黄志炜概算：周华忠、梁开强▎项目获奖2023年度教育部优秀勘察设计奖建筑设计 二等奖
