河谷变电站丨中国能建集团天津电力设计院有限公司

奖项：绿色设计金奖

单位：国网河北省电力有限公司雄安新区供电公司、中国能建集团天津电力设计院有限公司

国家/地区：中国

组别：产品组

类别：公共设施类

河谷变电站坐落于雄安新区雄东片区，是雄安新区目标电网关键节点上的枢纽变电站，主变压器容量4×50MVA，10kV出线48回。通过高可靠、高智能、强感知的电力设备配置，构筑区域坚强电网结构，为片区约6.7万安置人口提供电力基本保障服务。

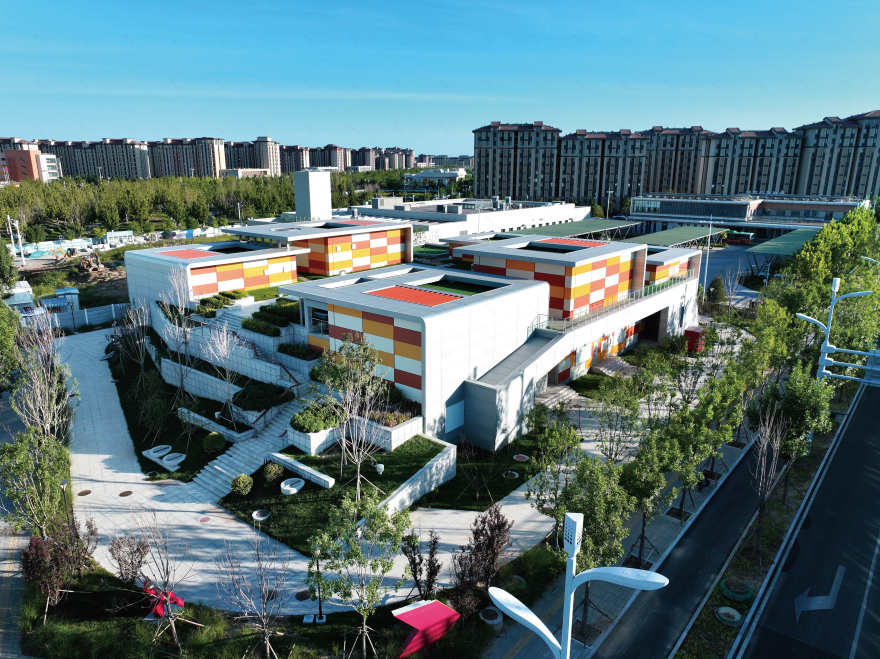

本变电站通过景观融入、开放共享、人文友好的设计理念，实现传统灰色基建设施向绿色基建设施的转变，通过开放场地空间、增加社区功能属性、合理配置植被绿化，消解场地边界感、缓解居民对电力设施的恐惧感、增加社区的场所归属感，让变电站成为人居环境的有机组成。河谷变电站为地上一层建筑，结合设备运行条件采用了轻量化、紧凑式建筑布局方案，突破传统变电站形式，构造出高低错落的趣味空间。

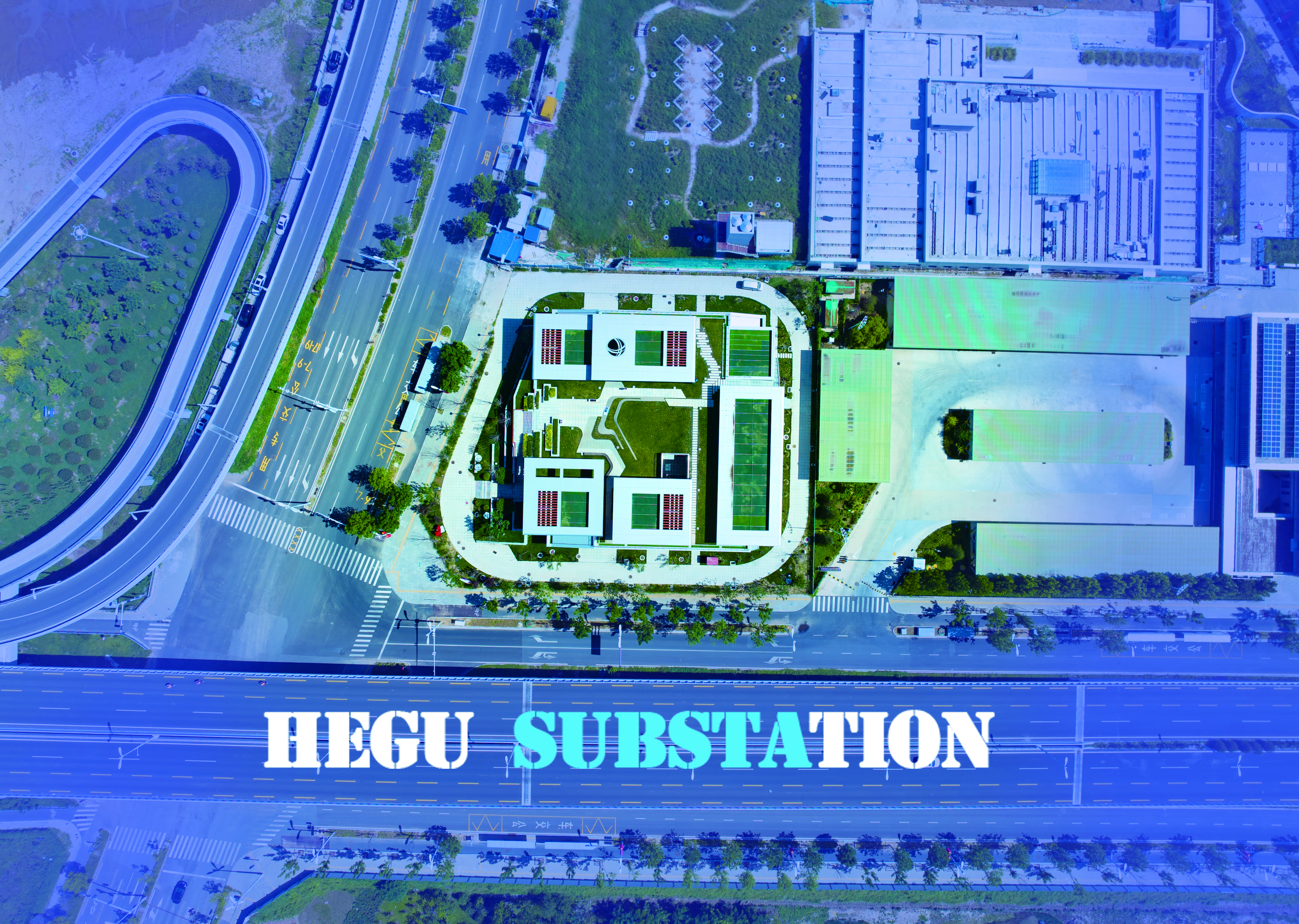

站区取消围墙，开放站区，与居民共享建筑空间，以消除人们对变电站的恐惧感，塑造良好的社区公共空间，将建筑的工业属性消隐。 利用庭院式建筑的具象表达，融合入公园景观元素，实现与周边城市风貌、居民文化、社区环境协调和不突兀。

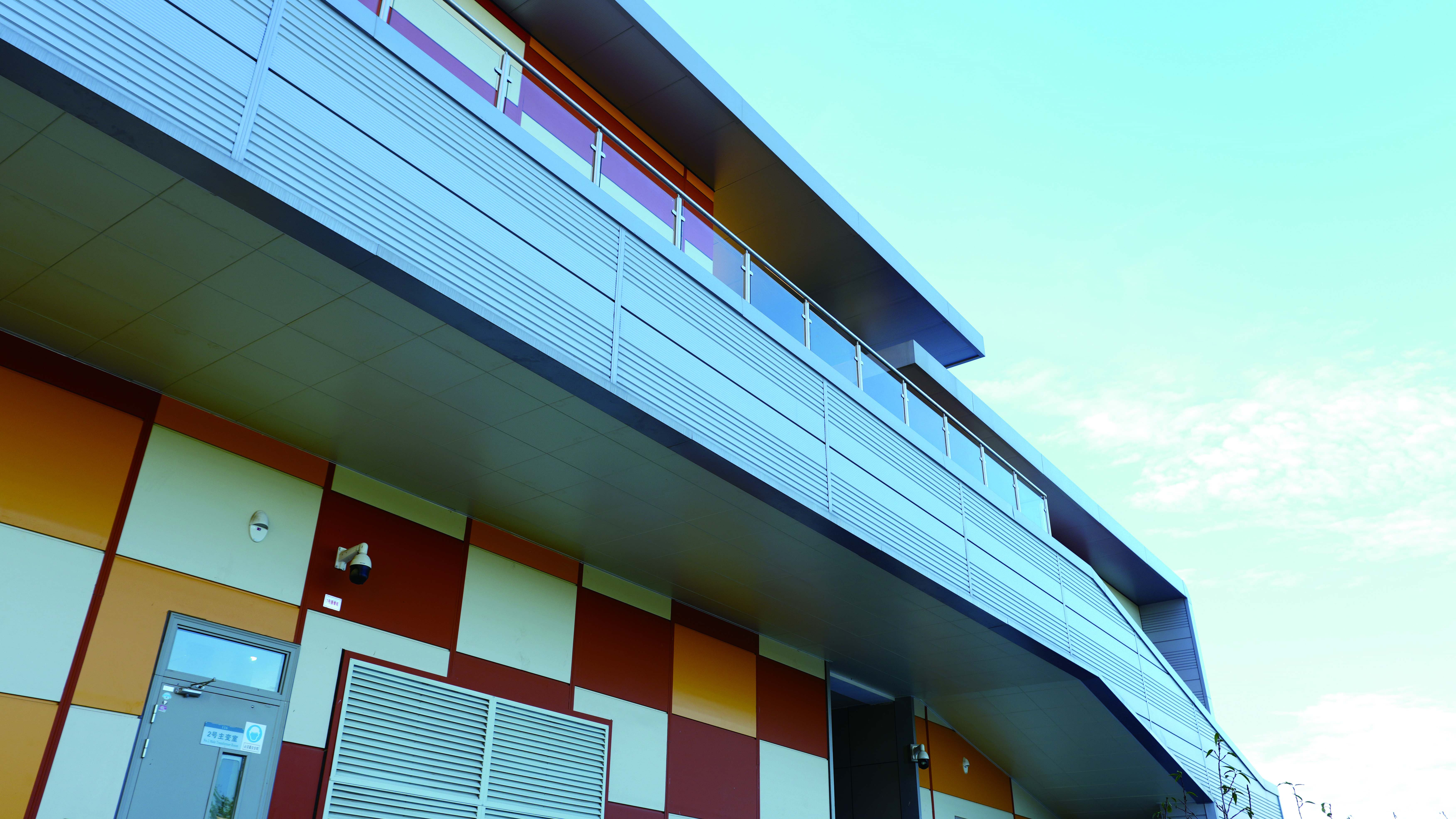

变电站采用人文友好型设计理念，针对主要噪音来源，主变压器室内的墙体采用装配式吸音墙，外墙上采用消音百页，屋顶选用低噪声风机，保证界外区域达到1类声环境功能区，满足工业环境噪声排放标准的要求；设备房间所设置的采光井表面设铝合金仿木格栅，防止游人坠落或掷物；观景平台设置光伏座椅、垃圾桶等智能化的设置，增加景观互动性与科技感；站内的车行、人行、绿地等路面采用透水设计，保证站内不积水、可调节地表局部温度、保持土壤湿度，提高游人对场地的融入度。

此外本站预留了不定义的灰空间及扩展房间，可拓展为数据中心站、导航地基增强站、边缘计算机房等，保留数据端口、电源端口，并兼顾物理隔离、消防疏散配置，进行设施共享，互利共赢。 本案对变电站与公园统筹组合建设进行了尝试。变电站不再是公共空间的禁区，站区空间开放共享，站区环境与公园交融。打造了工业基础设施、环境、人和谐共生的将新体系。可作为解决城市人地关系紧张的矛盾，打造多功能公共空间相互结合，创造高质量的城市空间形态和开放的空间系统，促进社会经济、文化和生态协同发展的参照案例。

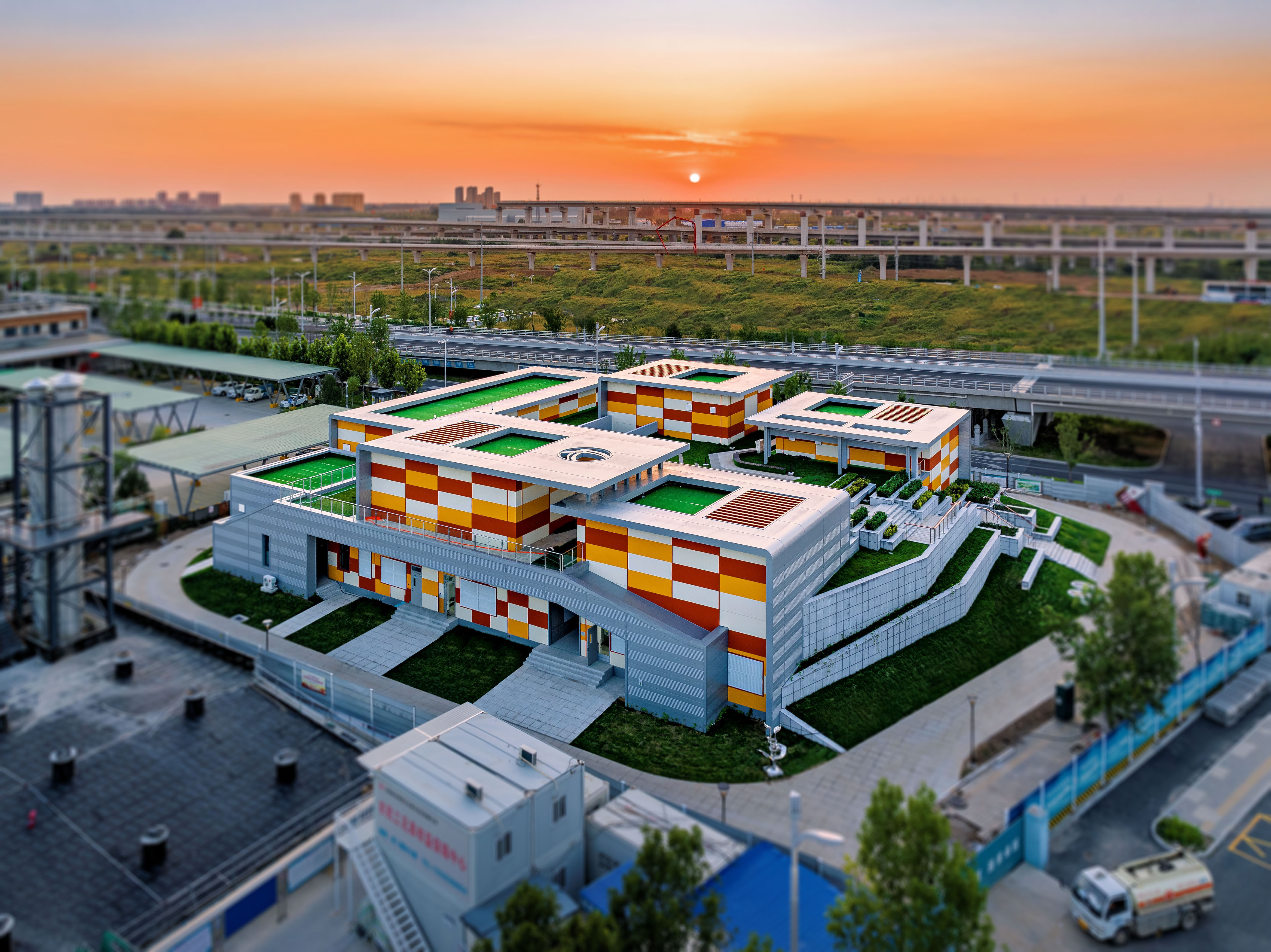

建筑形式上，深入挖局当地宋辽文化，传承“礼序营城”理念，将主变室四角对称布置拟合“门阙+楼阁”的概念，构建形成规整有序的建筑体量组群，构建出庭院式变电站，形成景观基建设施的雏形。 建筑功能上，庭院式的河谷变电站背靠人居社区，紧邻涞河河谷休憩带，开放共享的站区场地融入城林交界面的休憩空间，模糊场地边界感，尺度宜人的整体建筑融入了城市天际线的腰线风景。实现工业设施土地资源的再生利用，构建出社区活动节点。

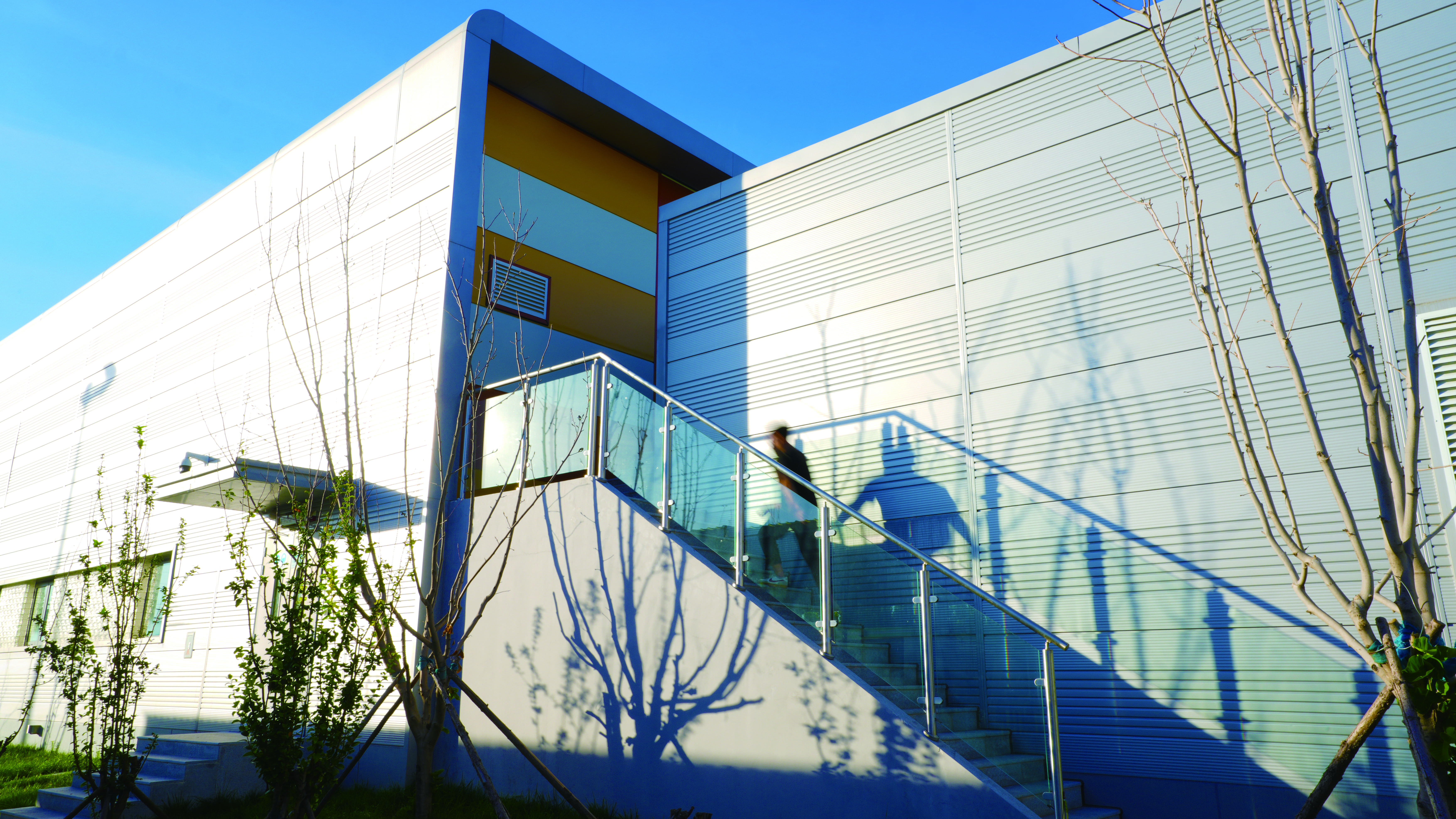

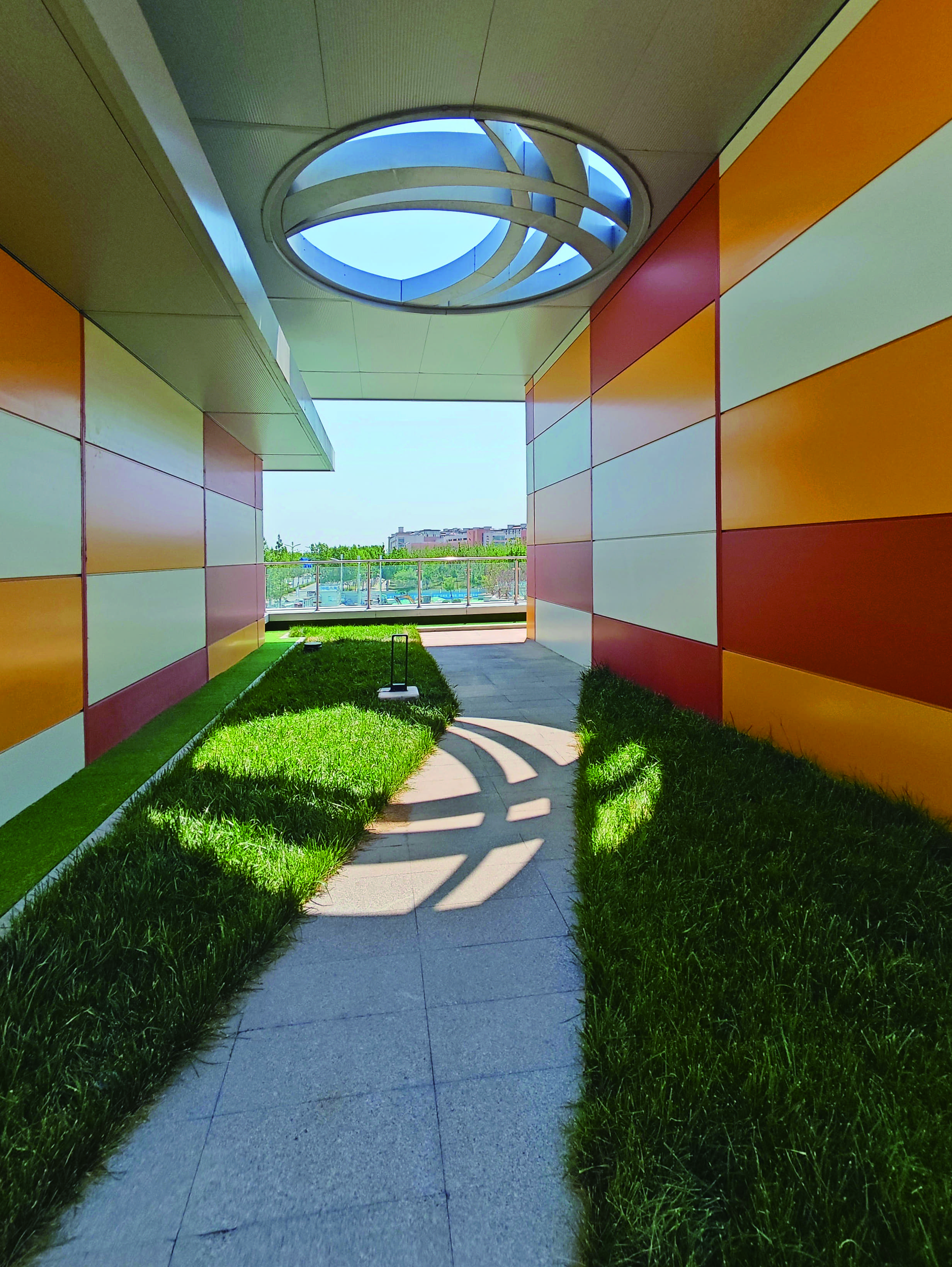

建筑材料上拼色彩钢板在户外空间营造出极具质感的环境，竖向玻璃格栅的运用，形似廊桥。半透印花玻璃与彩色钢板外墙相互反射映衬，包裹整体灰色基础设施，丰富了建筑的层次感。河谷变电站是将中国传统园林理念融入现代主义设计的大胆实践，庭院式建筑造型吸收中式园林建筑神韵，克服工业功能布置的局限，构建出亭台楼阁、光影通廊、观景平台。 通过景观基建理念再生出的社区节点，为土地资源紧张、人口稠密的人居社区，提供了休闲、活动的趣味场地空间，缓解了居民和电力场站设施的紧张关系，实现了变电站与城市核心区的有机融合。
