赫尔辛基中央图书馆

2019/01/10 19:12:56
查看完整案例
微信扫一扫
收藏
下载

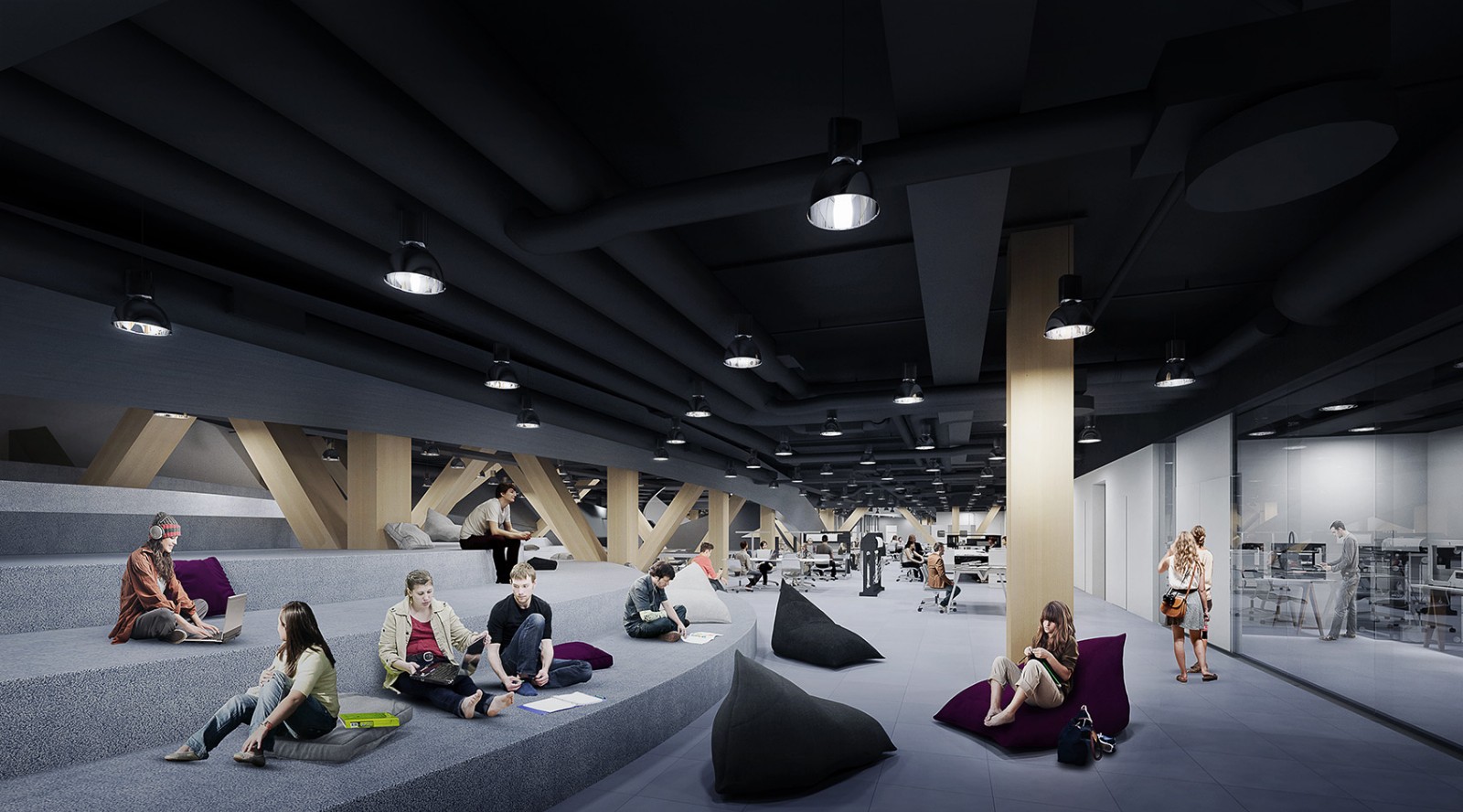

设计理念 | Architectural concept Oodi的落成标志着图书馆的全新时代:这座位于赫尔辛基市中心的新建筑几乎完全由公共空间构成,并且提供种类齐全的功能服务。在未来,Oodi将成为城市公共图书馆网络中的重要节点。
赫尔辛基中央图书馆-1
图书馆的功能被划分为三个层次:充满活力的首层空间、安静的顶层空间,以及位于这二者之间的、功能更加具体的中央空间。设计利用拱形元素来吸引人们使用不同的功能空间。最终的建筑呈现为一处具有启发性且功能强大的场所,为赫尔辛基和Töölönlahti区的城市生活注入了新的活力。
赫尔辛基中央图书馆-3

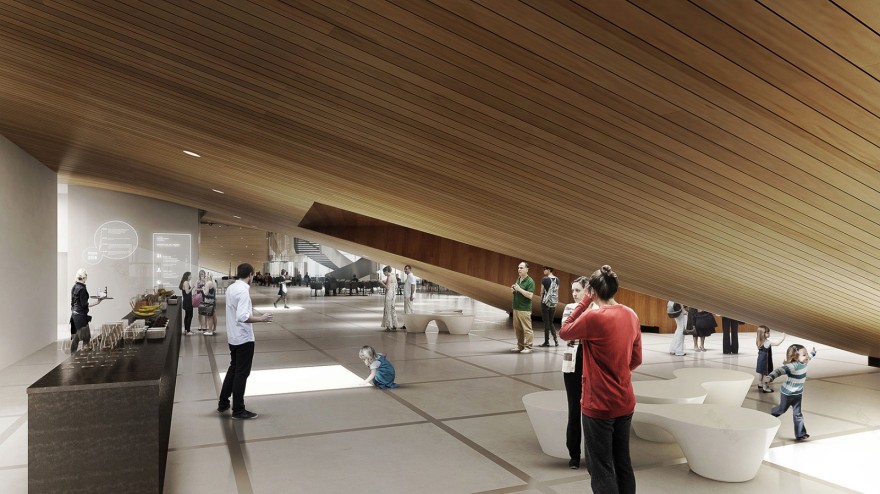

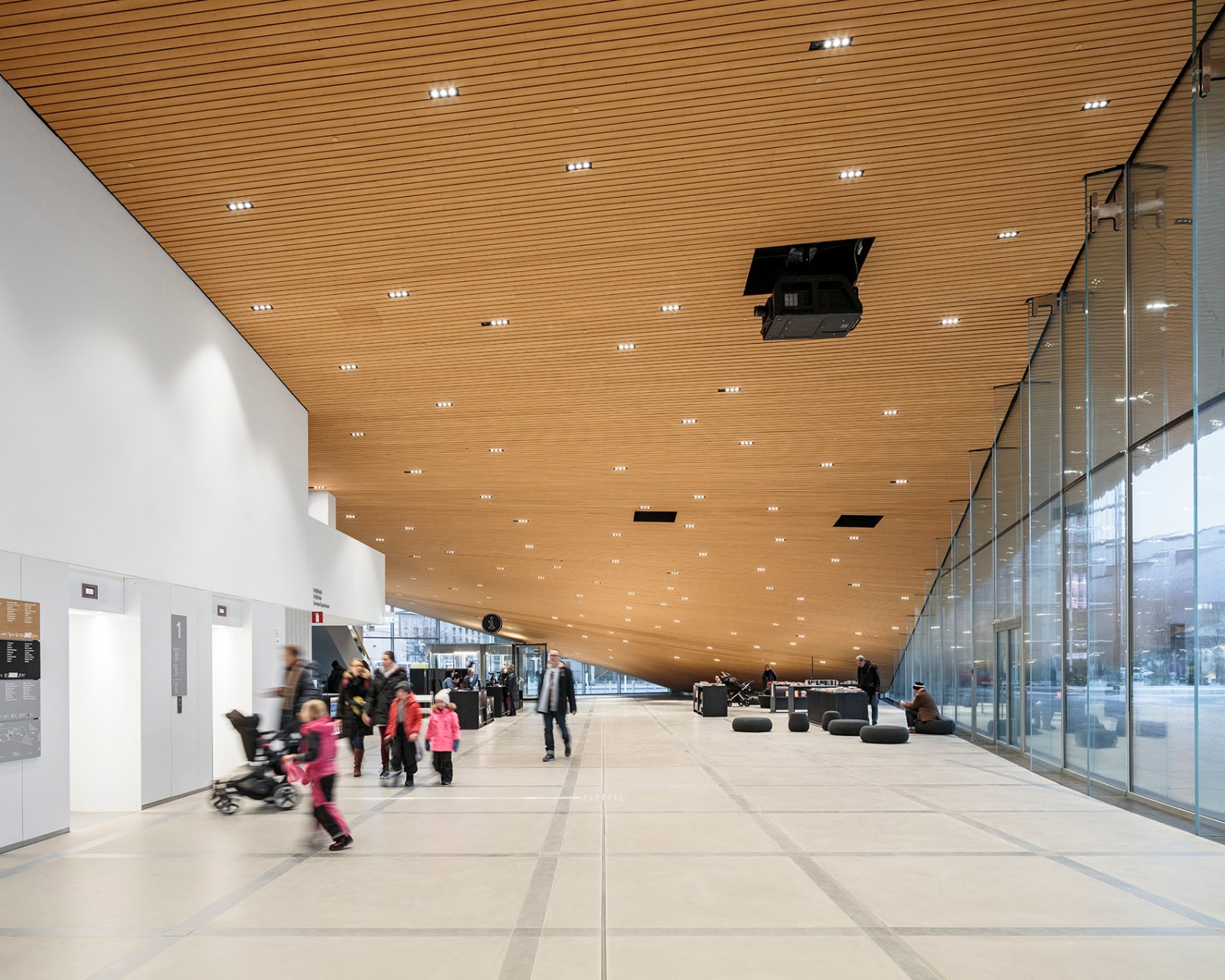

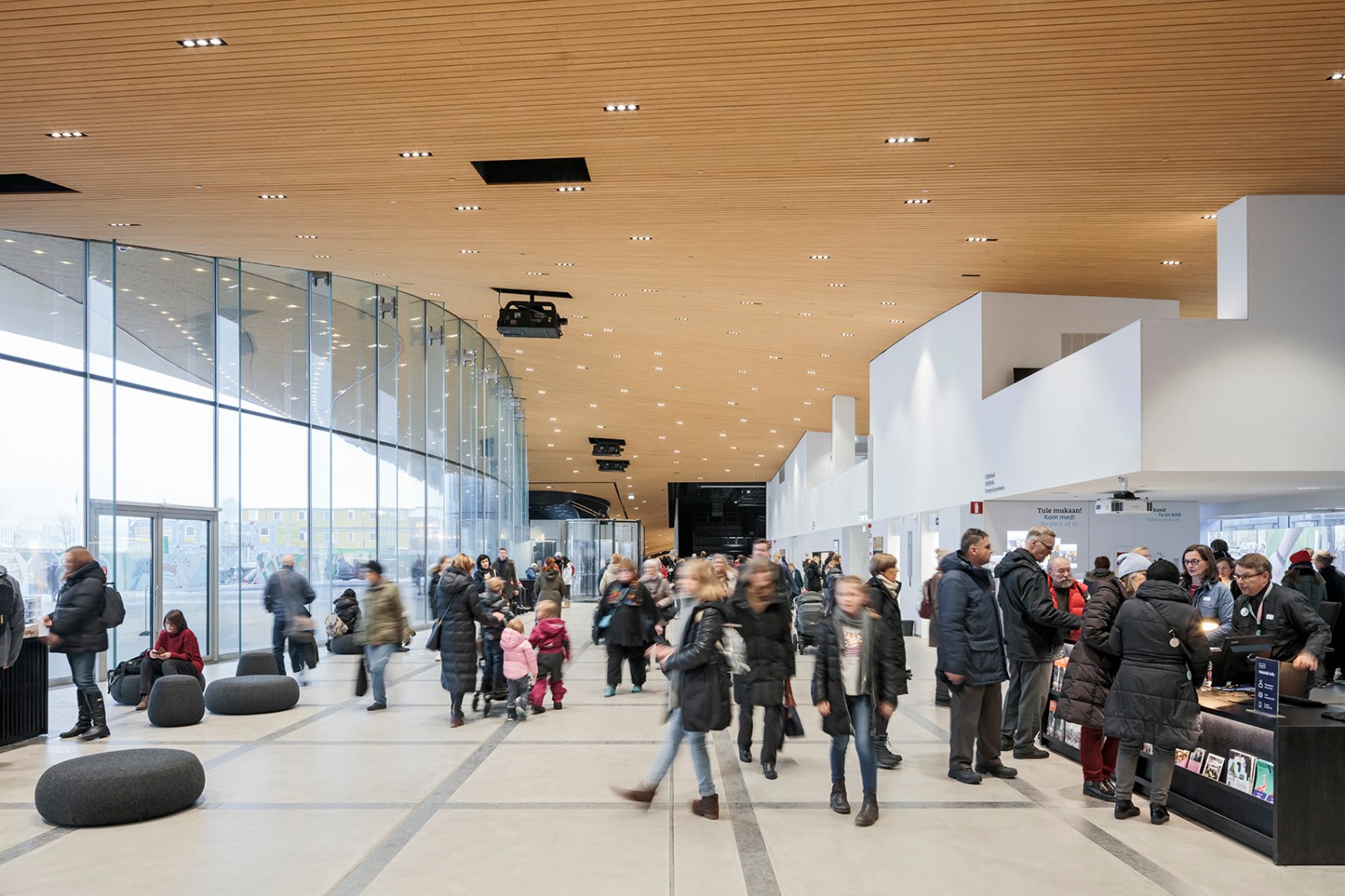

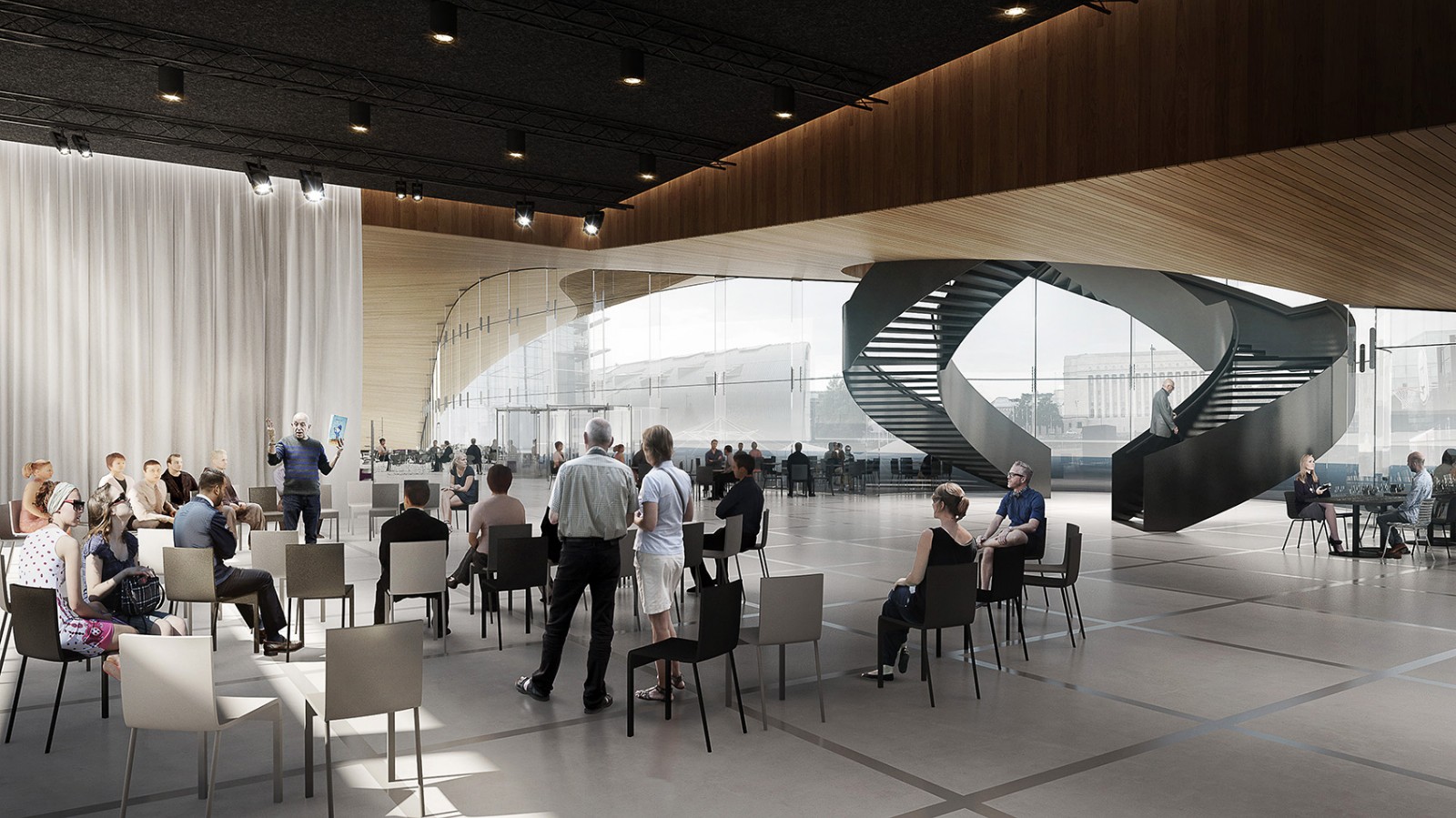

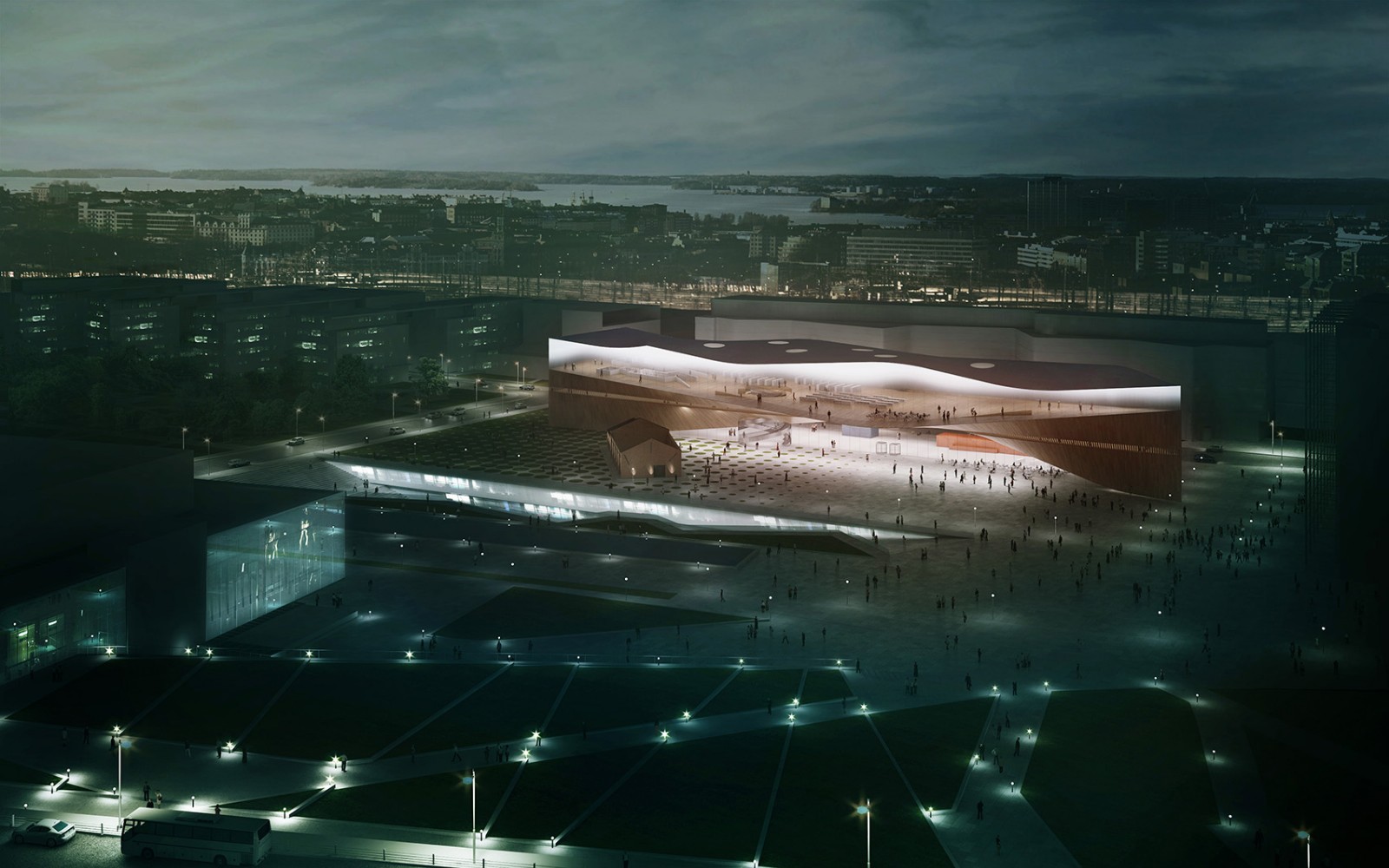

图书馆的首层空间与议会大厦对面的Kansalaistori市民广场形成了无缝衔接。灵活的空间可用于举办各类小型和大型活动。电影院和多功能厅可与开放式大厅连接为一个整体,也可以分开使用以满足不同的活动需要。穿越首层空间即可大致了解整栋建筑的功能和服务。具有雕塑感的木制拱形元素如桥梁般延伸在首层空间上方,这一创新性的解决方案使无柱空间得以实现,并最大程度地提高了建筑的可达性和功能空间的辨识度。
赫尔辛基中央图书馆-5
赫尔辛基中央图书馆-6
赫尔辛基中央图书馆-7
赫尔辛基中央图书馆-8
赫尔辛基中央图书馆-9
赫尔辛基中央图书馆-10

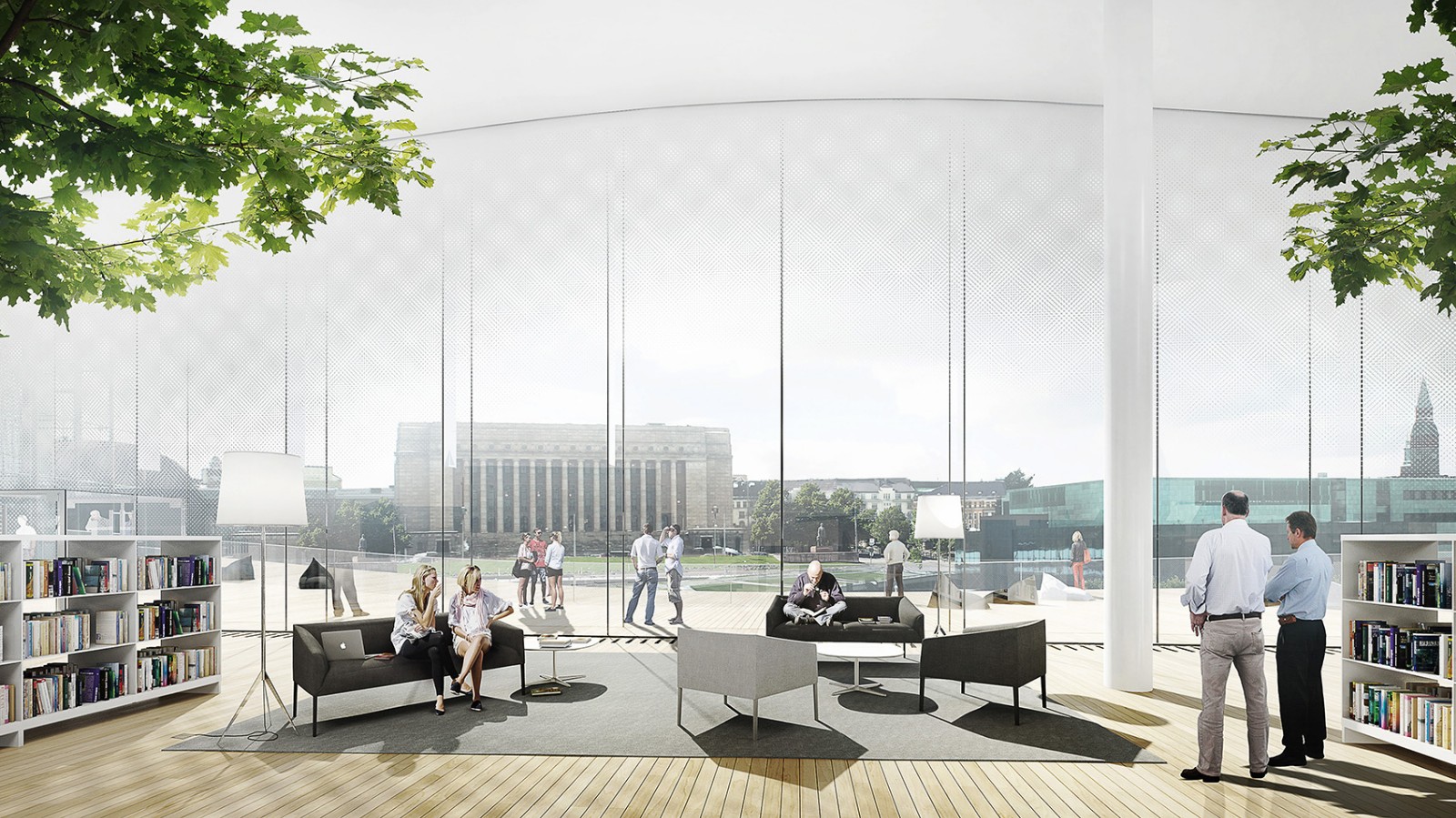

赫尔辛基中央图书馆-11

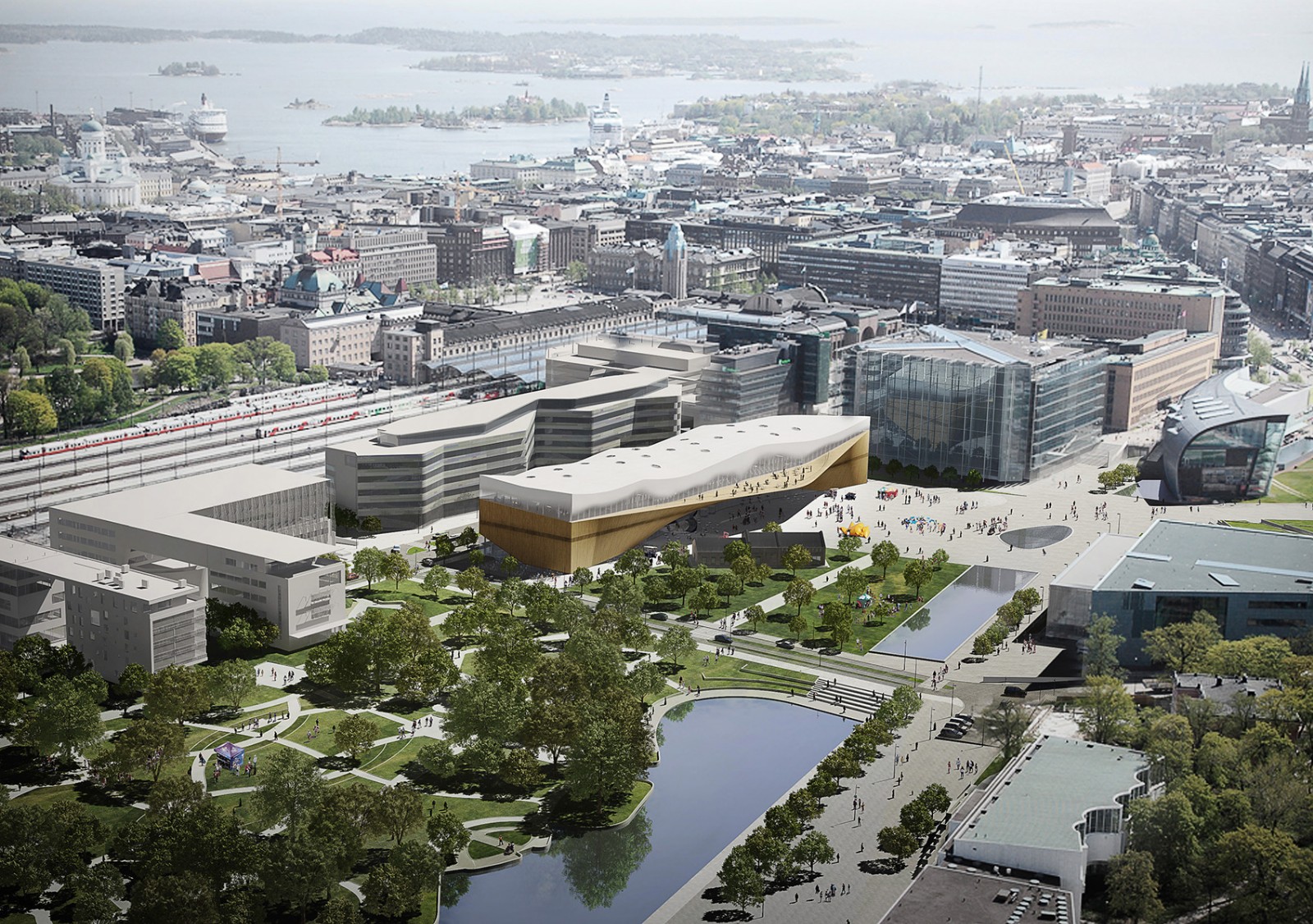

赫尔辛基中央图书馆-12
赫尔辛基中央图书馆-13
赫尔辛基中央图书馆-14
赫尔辛基中央图书馆-15
赫尔辛基中央图书馆-16
赫尔辛基中央图书馆-17
赫尔辛基中央图书馆-18
赫尔辛基中央图书馆-19
赫尔辛基中央图书馆-20

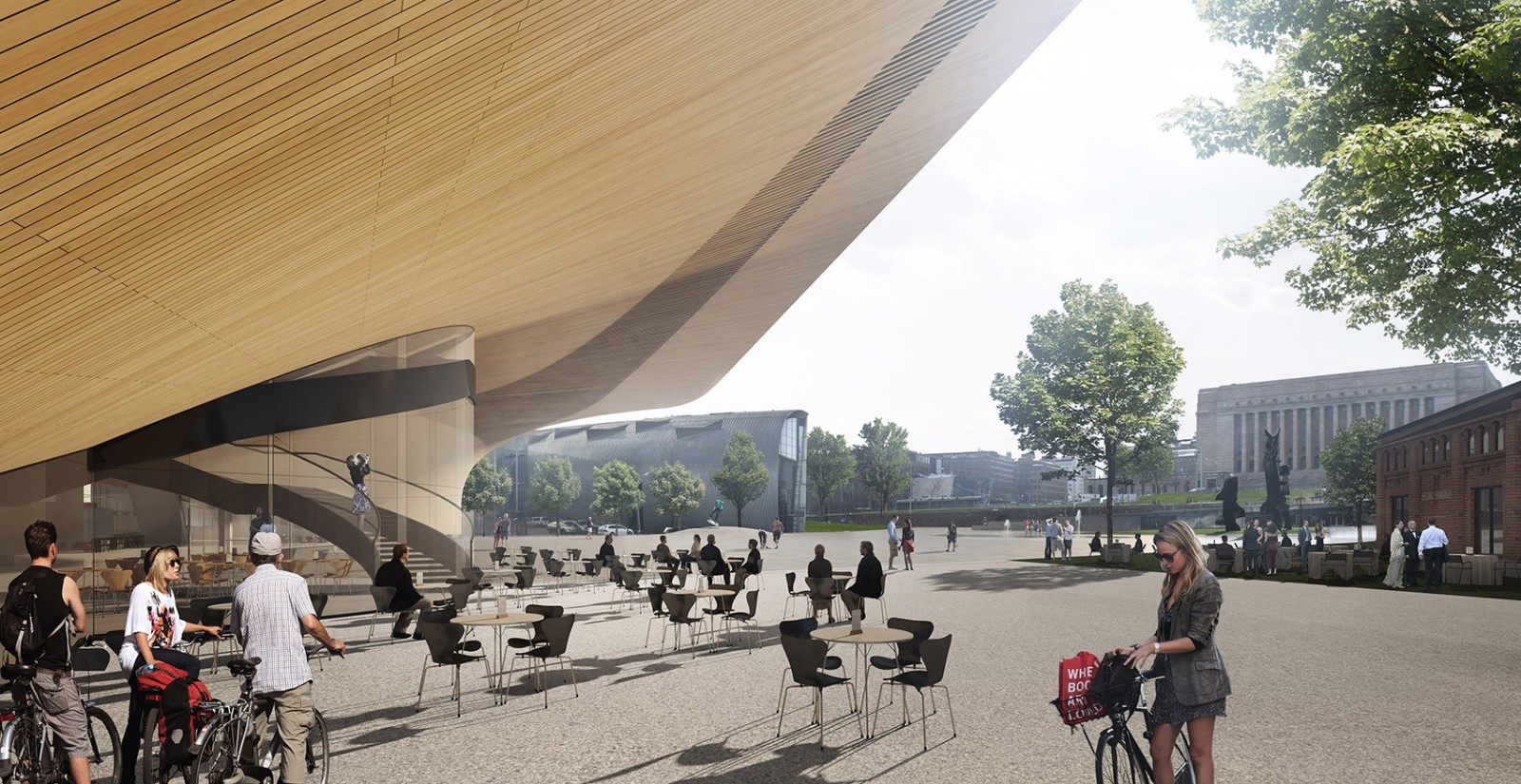

赫尔辛基中央图书馆-21

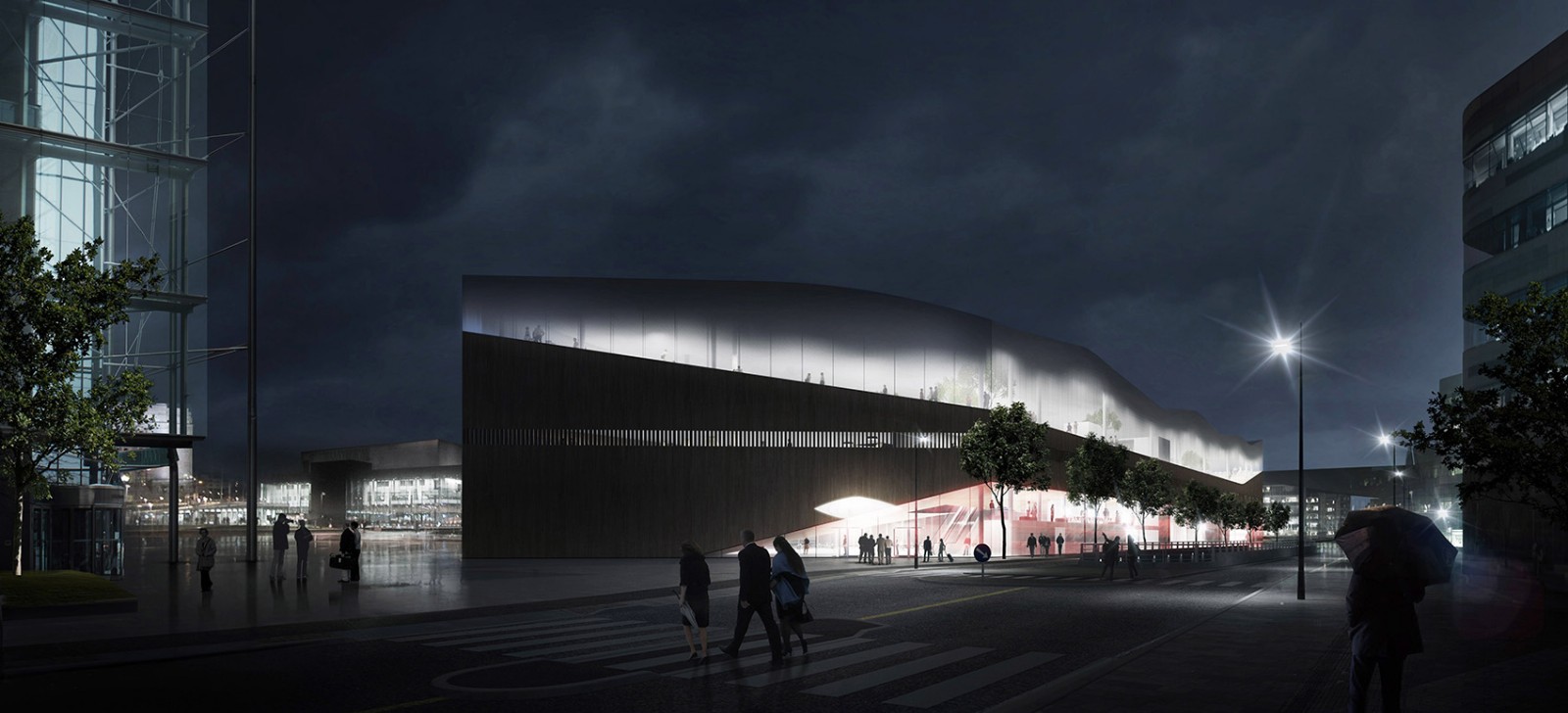

赫尔辛基中央图书馆-22
赫尔辛基中央图书馆-23

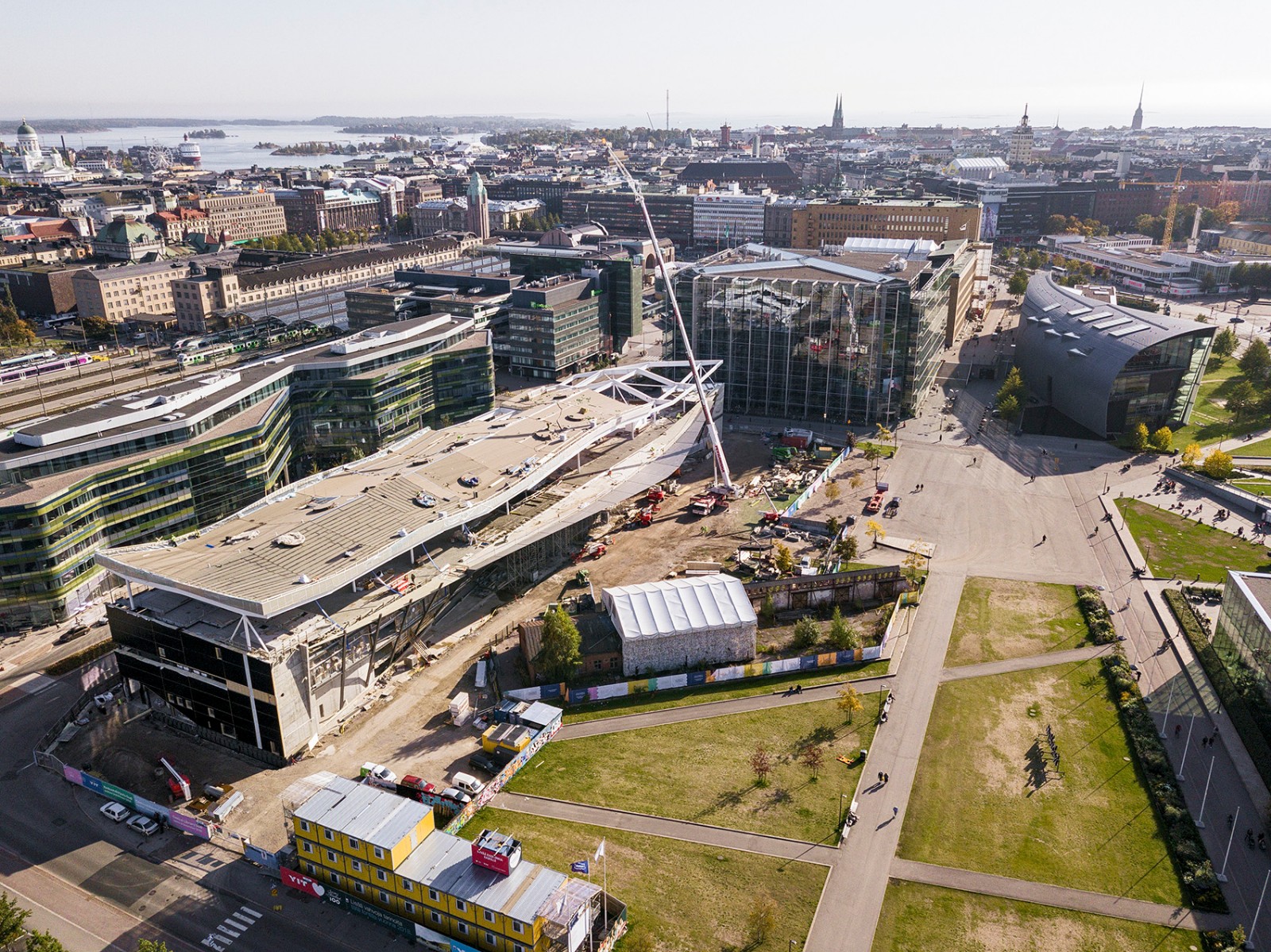

赫尔辛基中央图书馆-24
赫尔辛基中央图书馆-25

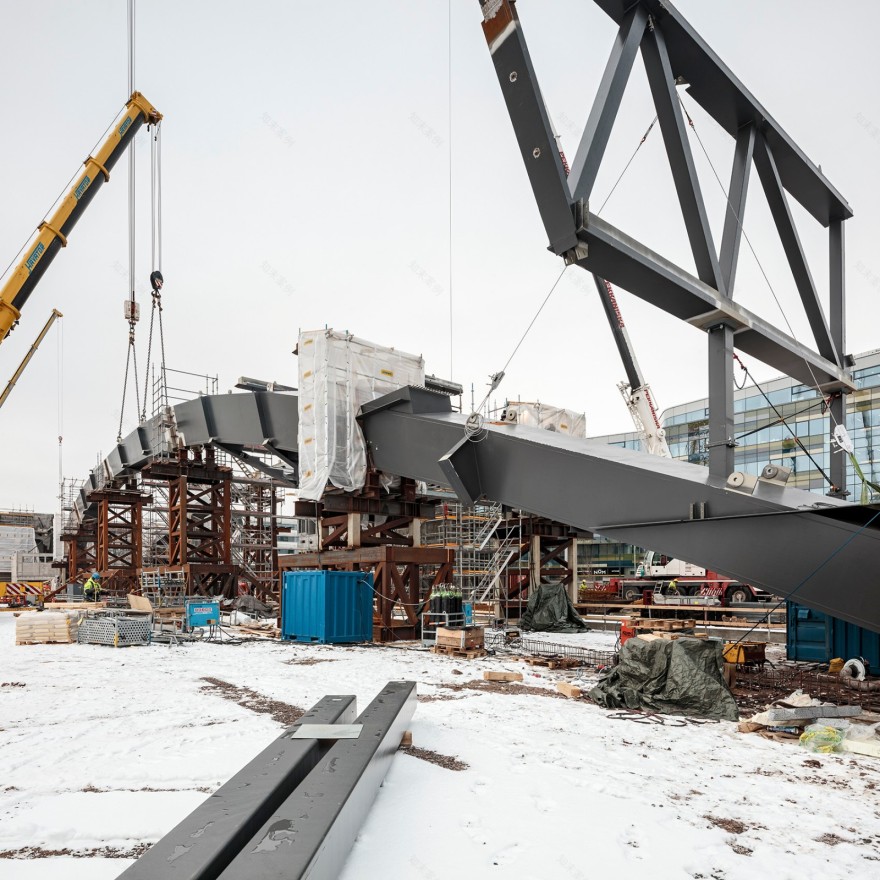

赫尔辛基中央图书馆-26
赫尔辛基中央图书馆-27

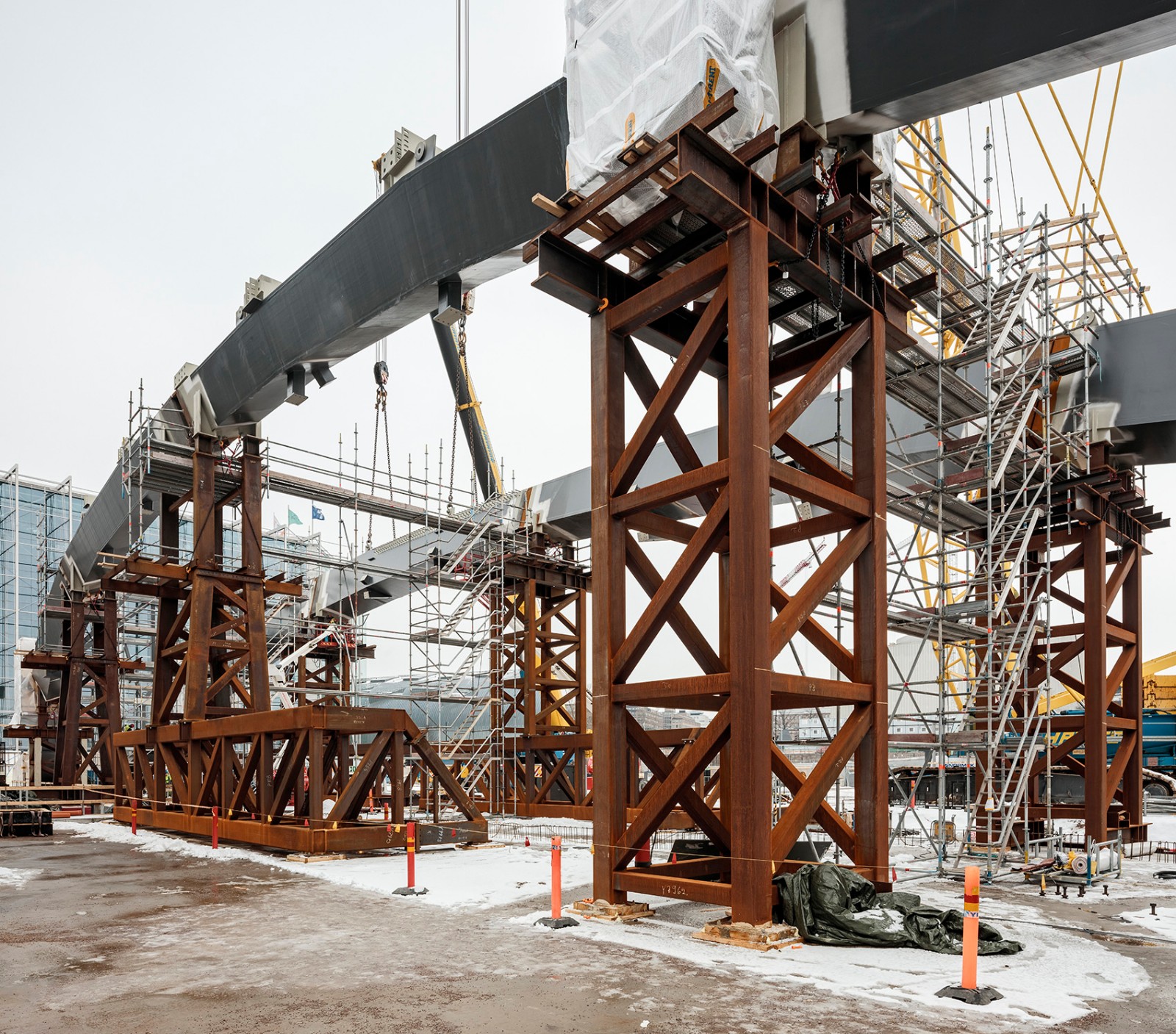

赫尔辛基中央图书馆-28
赫尔辛基中央图书馆-29
赫尔辛基中央图书馆-30

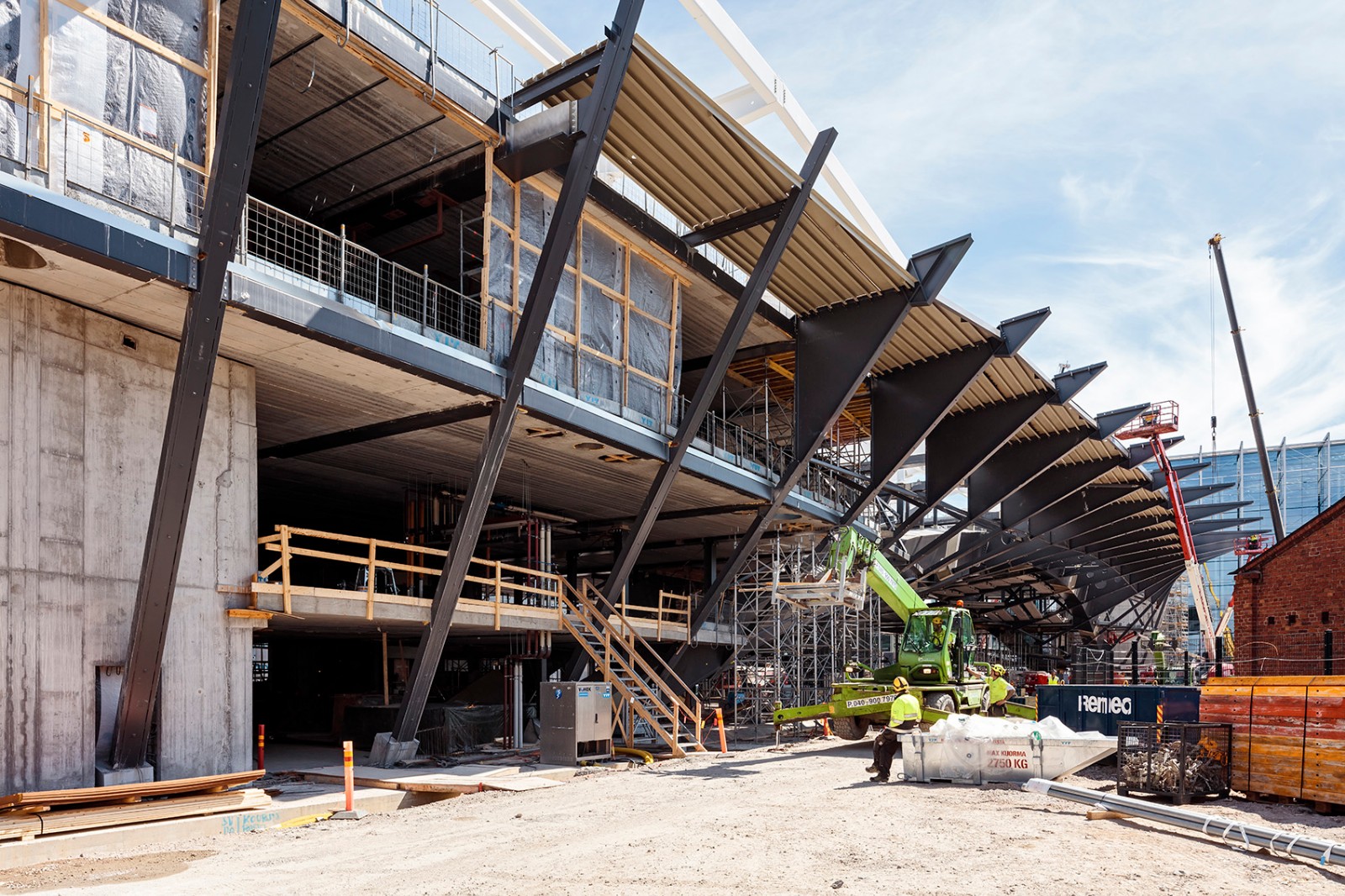

赫尔辛基中央图书馆-31

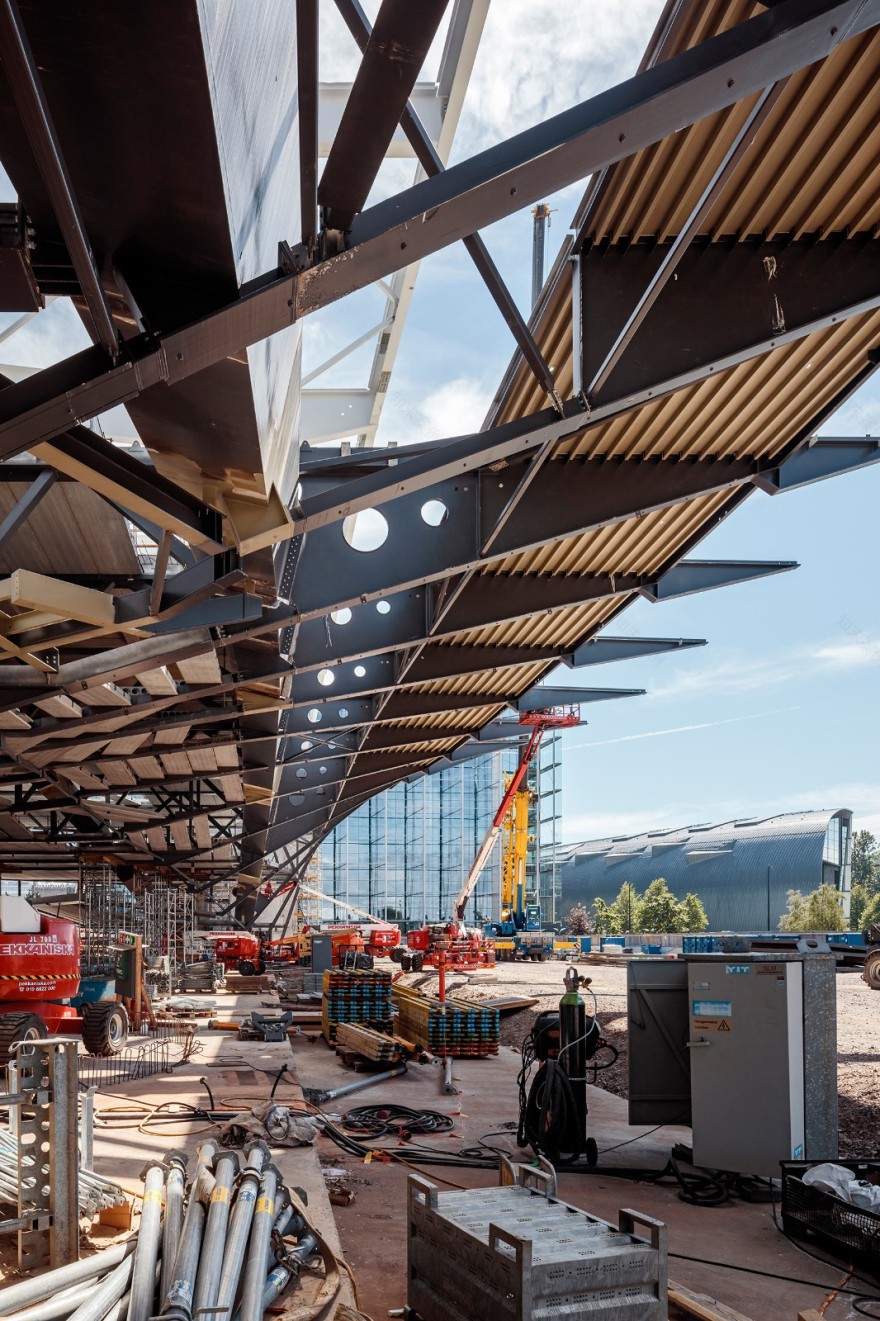

建筑外墙结构的设计遵循了团队既定的被动式设计目标。对幕墙性能的深入分析为环保型的解决方案提供了有用的信息,使设计团队能够最大程度地降低对机械性环境控制系统的需要。玻璃幕墙为公共区域带来充足的自然光,减少了人工照明的使用,从而使室内空间的质量得到提升。精心规划的布局为空间赋予了更大的灵活性。所以有的公共楼层都配有活动地板系统,使建筑在150年的预期寿命内能够灵活地进行调整和更新。
赫尔辛基中央图书馆-33

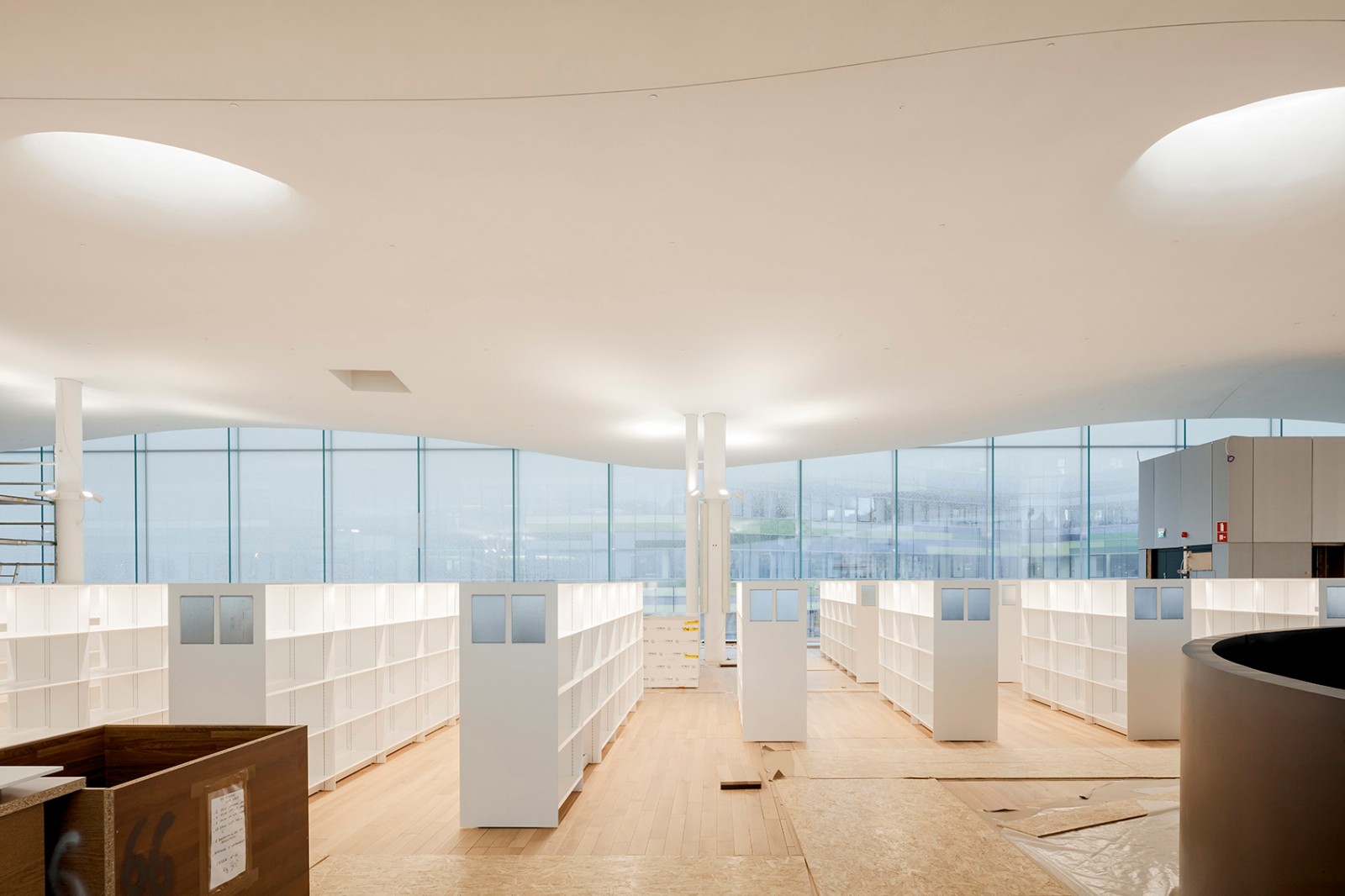

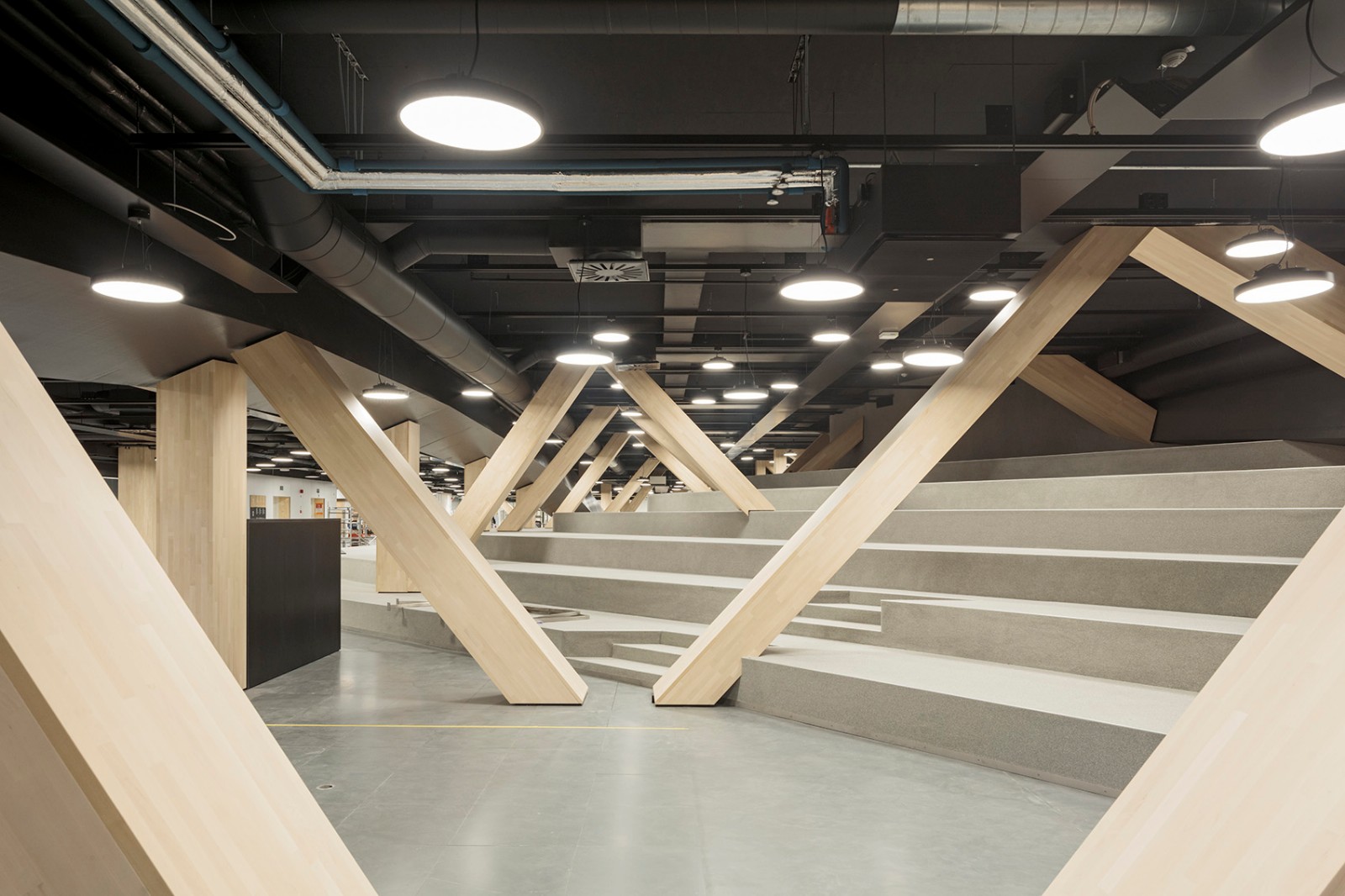

图书馆建筑拥有卓越的节能表现,其能耗水平接近零能耗建筑(nZEB)的标准。优异的节能性要归功于高效的基础设备系统。木制元素的应用(如建筑外部的木制饰面)也为建筑赋予了材料上的高效性。建筑信息模型工具被应用到建筑设计、施工设计和设计兼容度的分析当中,并将在未来被用于建筑的保养和维护。
赫尔辛基中央图书馆-35
赫尔辛基中央图书馆-36
赫尔辛基中央图书馆-37

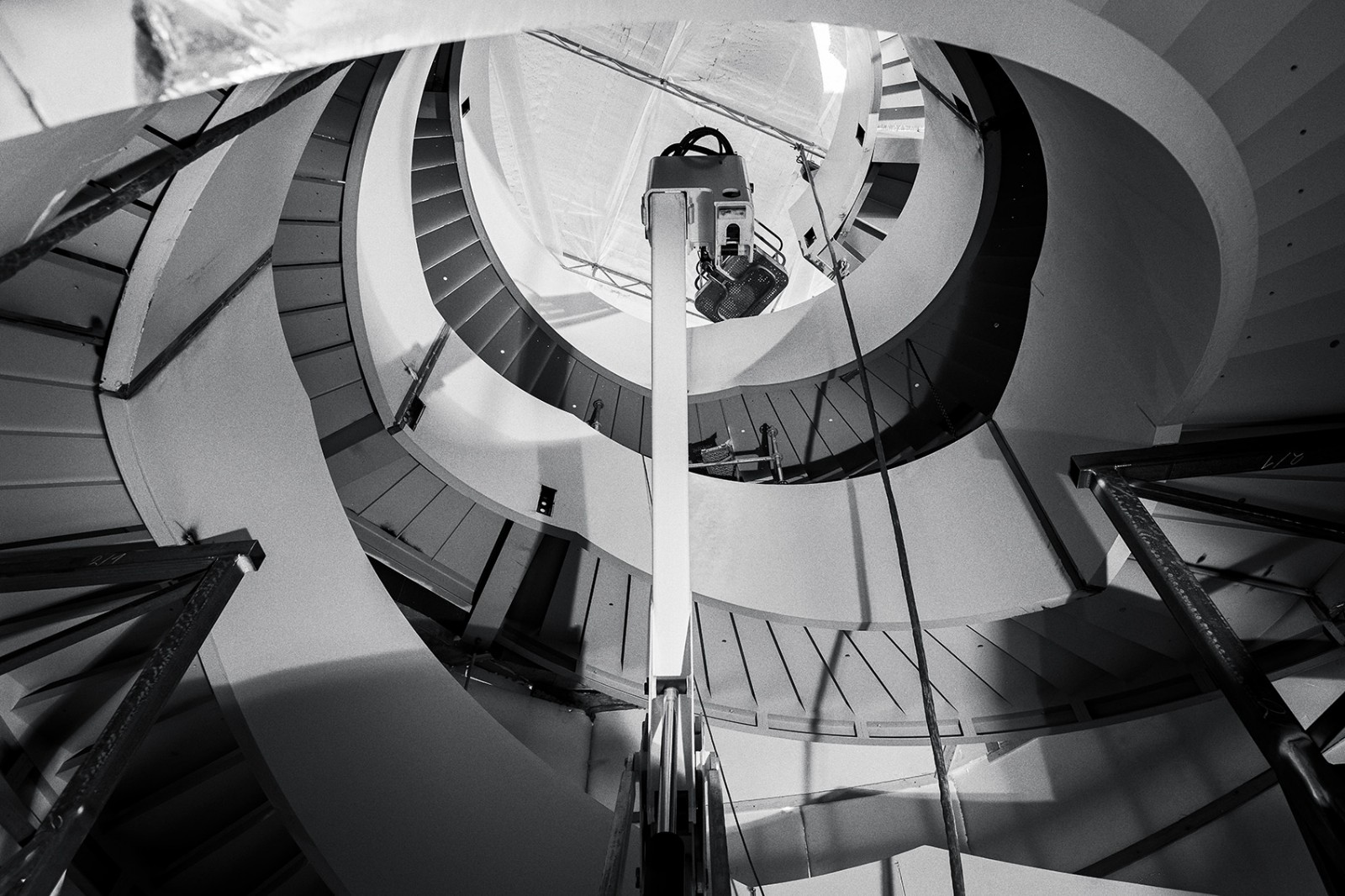

赫尔辛基中央图书馆-38
赫尔辛基中央图书馆-39
赫尔辛基中央图书馆-40
赫尔辛基中央图书馆-41
赫尔辛基中央图书馆-42

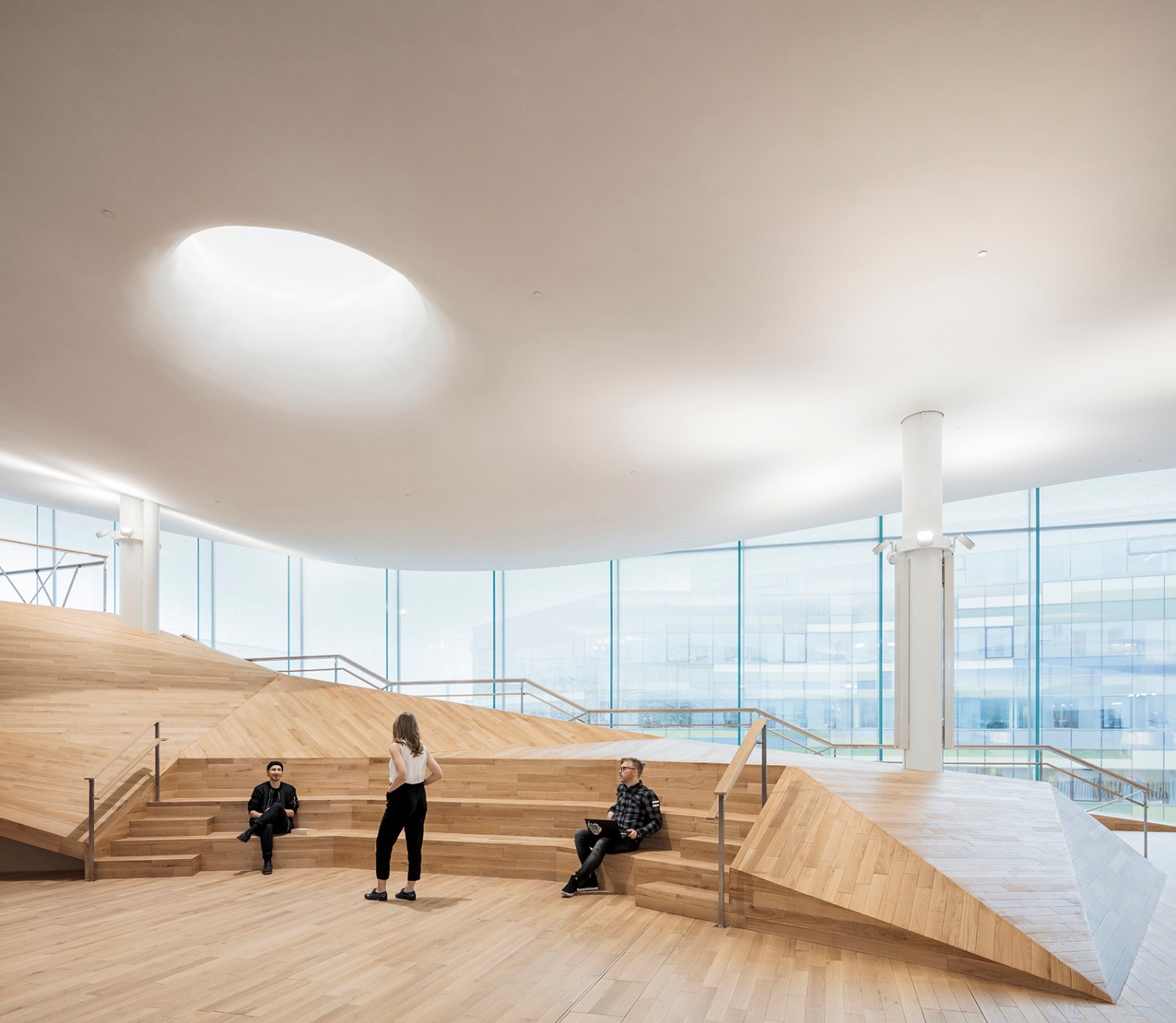

赫尔辛基中央图书馆-43
赫尔辛基中央图书馆-44

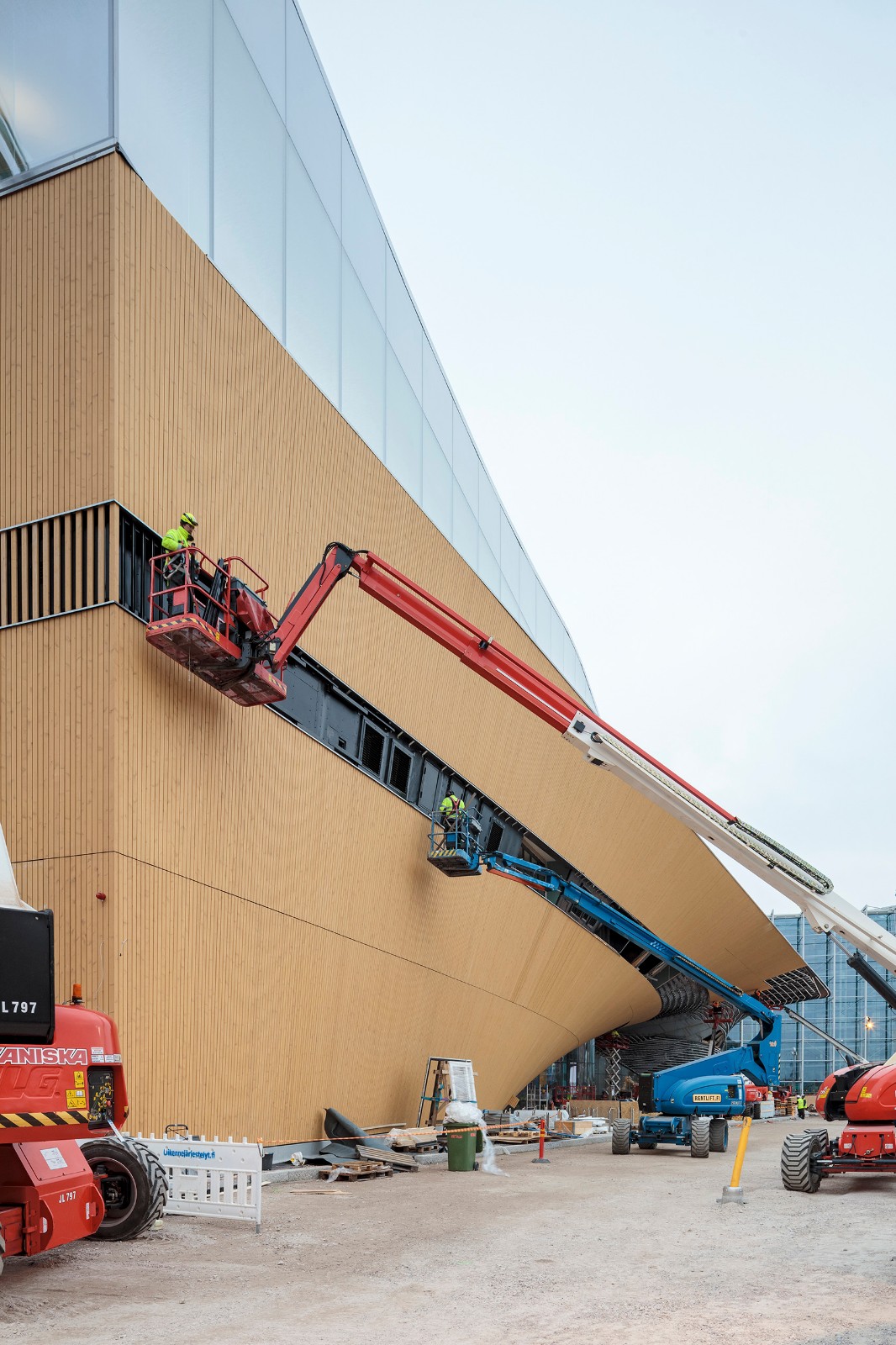

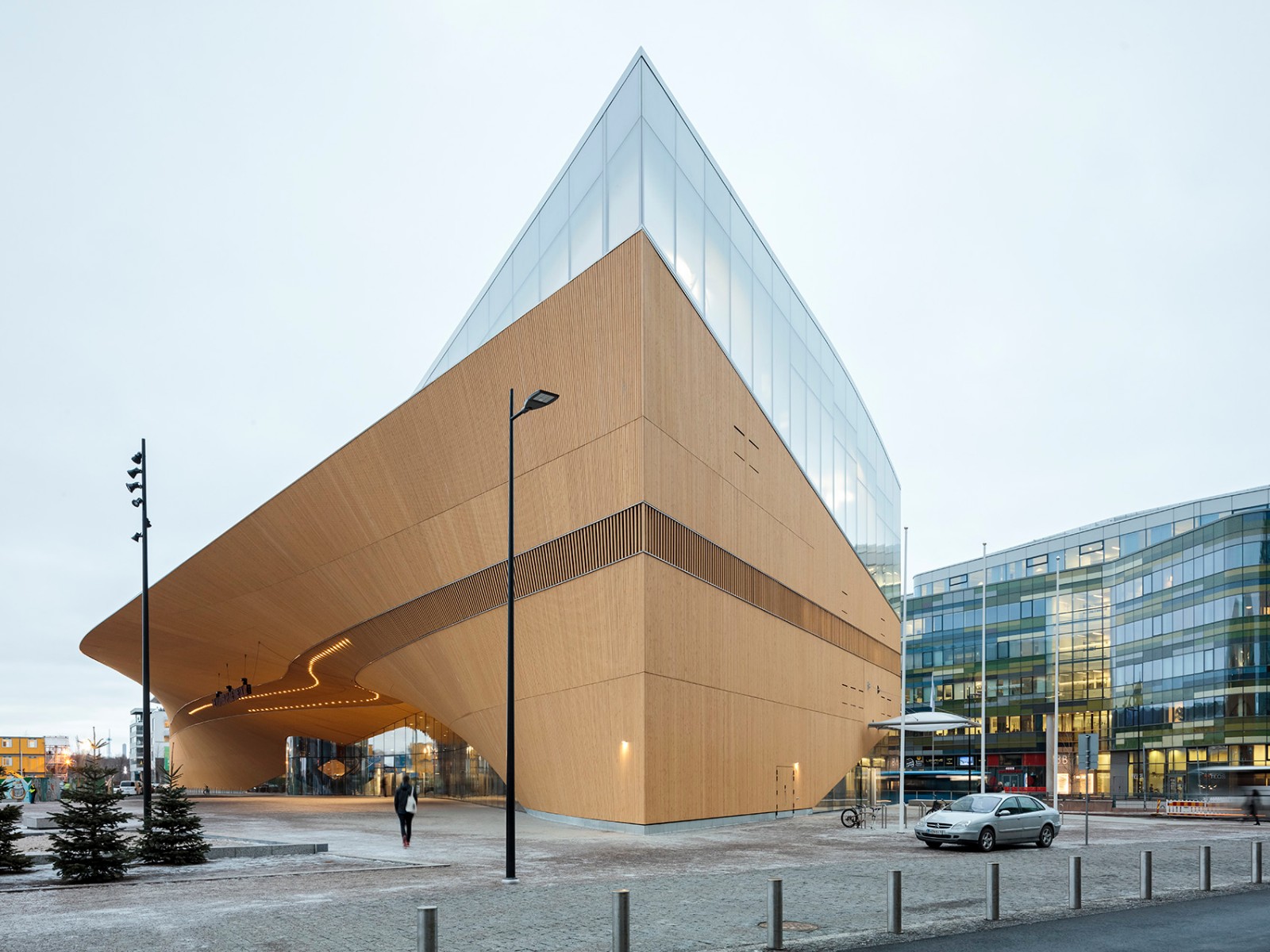

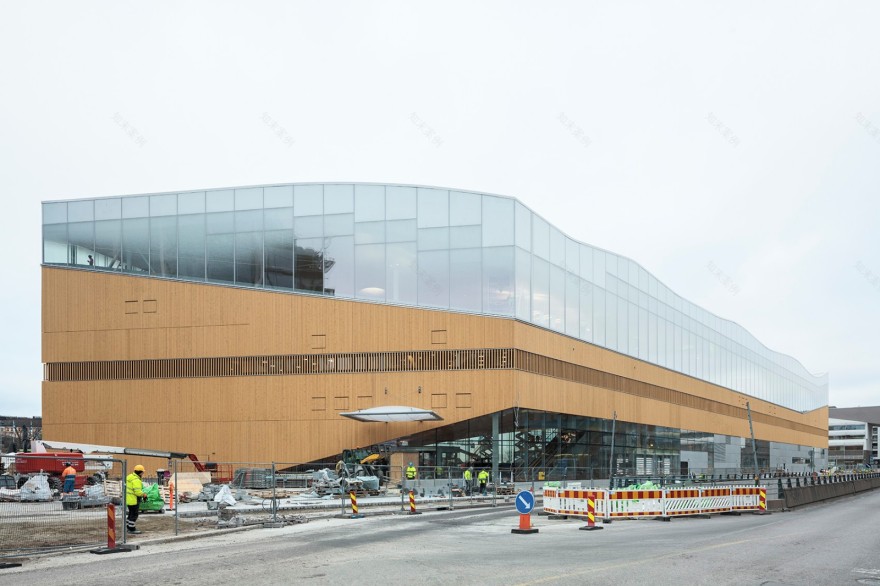

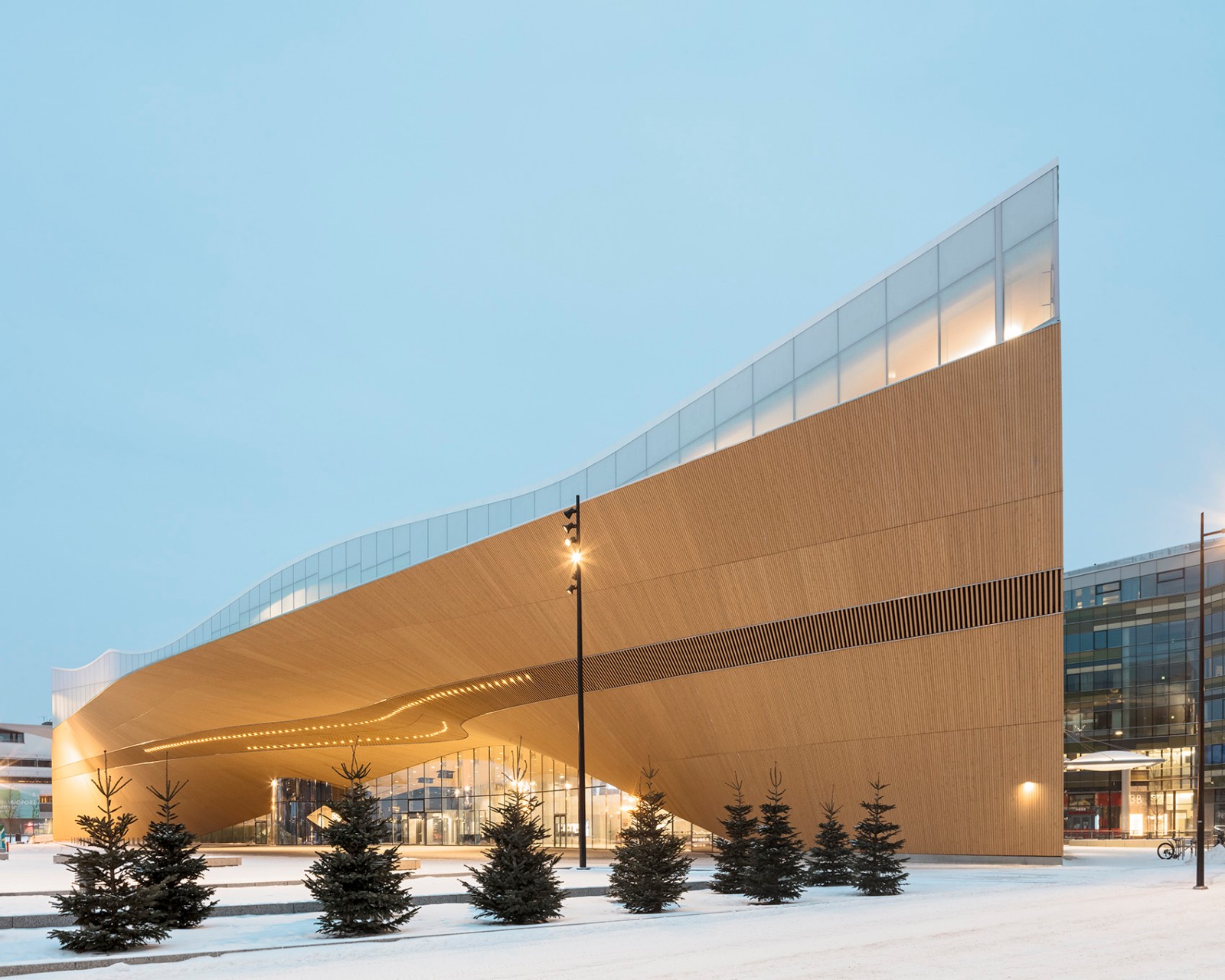

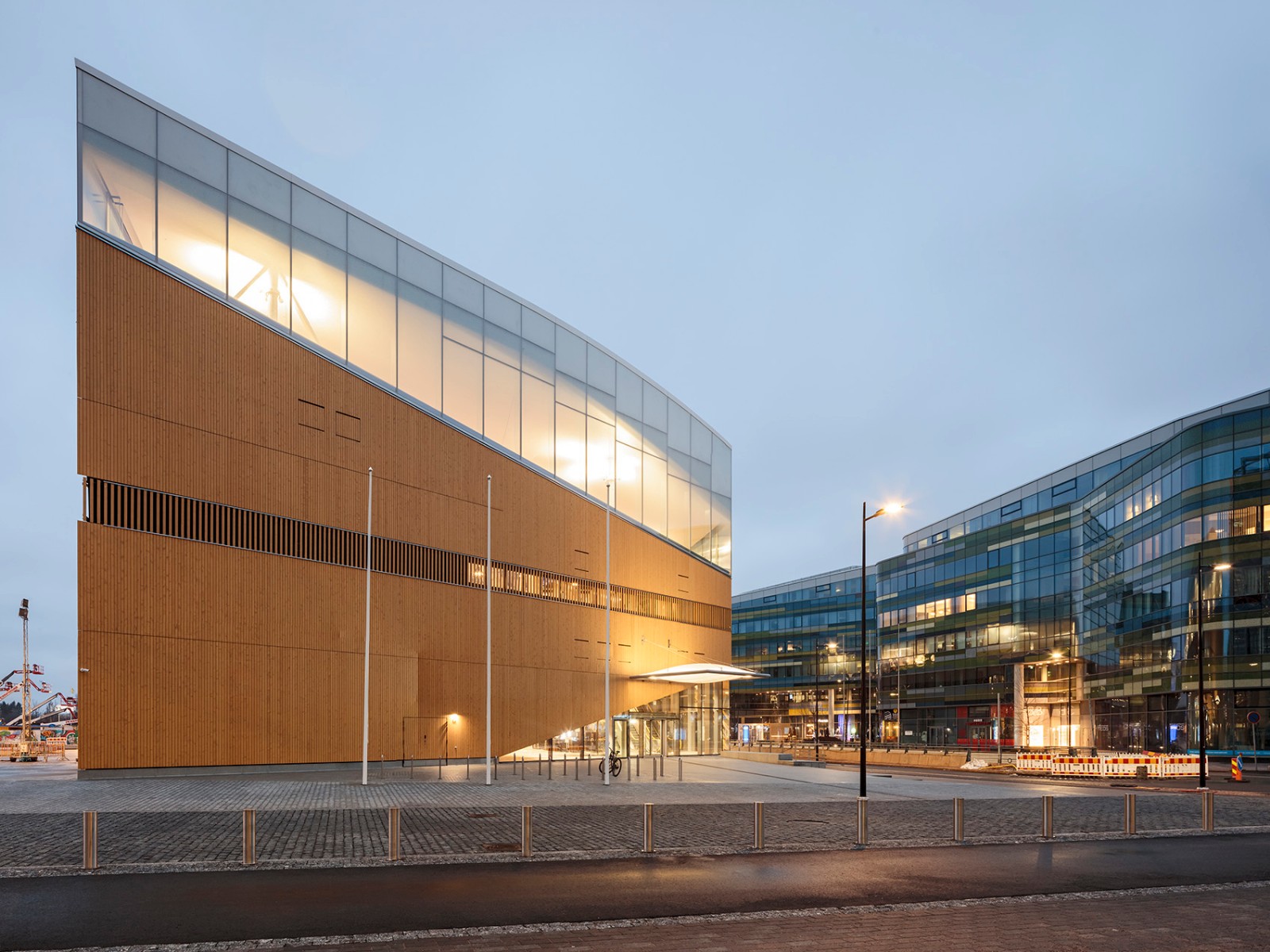

建筑采用当地材料建造,并充分考虑了当地的气候条件。木制立面由预制单元构成。33毫米厚的优质芬兰云杉木被用于外墙饰面。项目团队还特别为木材的切割和加工开发了新的评级和质量控制系统。形态复杂的曲面是借助参数化3D设计工具得以生成并达到预期的精度。立面的质感和色泽将随着时间的推移而变得愈发细腻和富有深度。
赫尔辛基中央图书馆-46

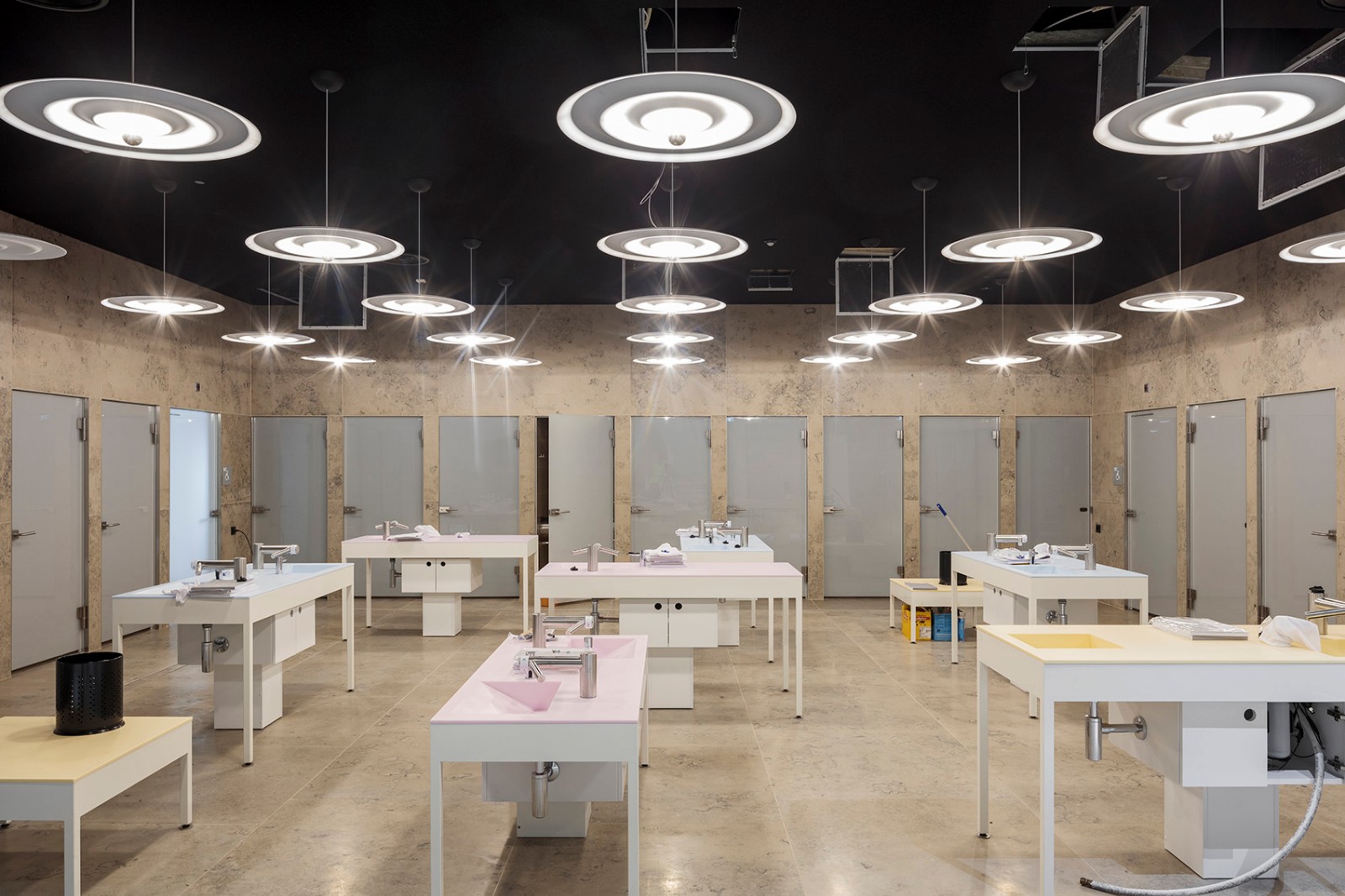

赫尔辛基中央图书馆-47
赫尔辛基中央图书馆-48
赫尔辛基中央图书馆-49

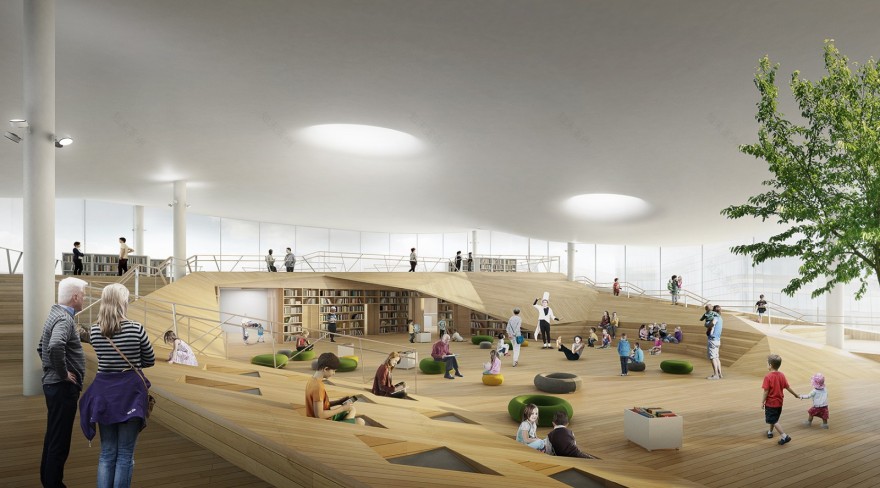

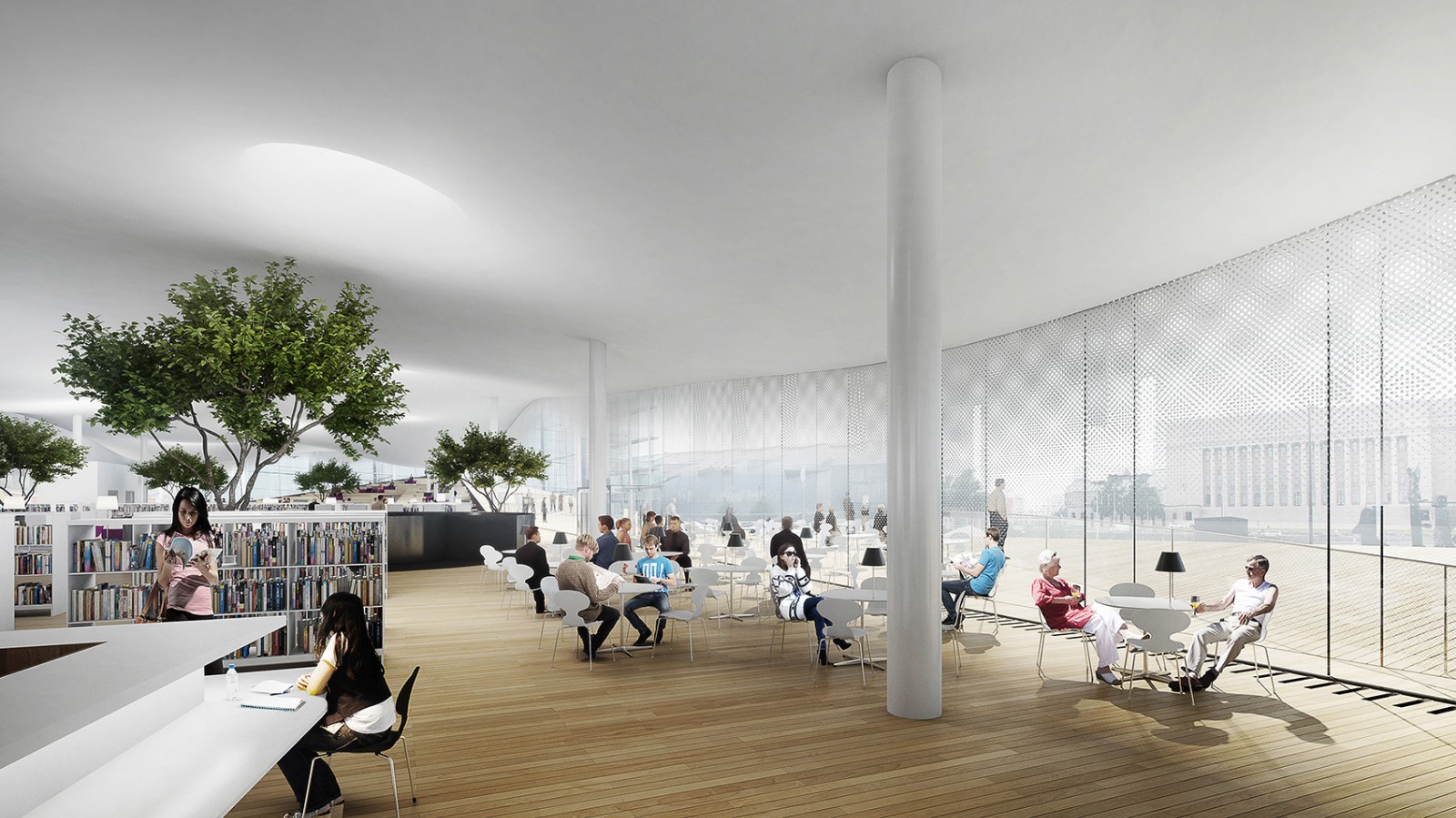

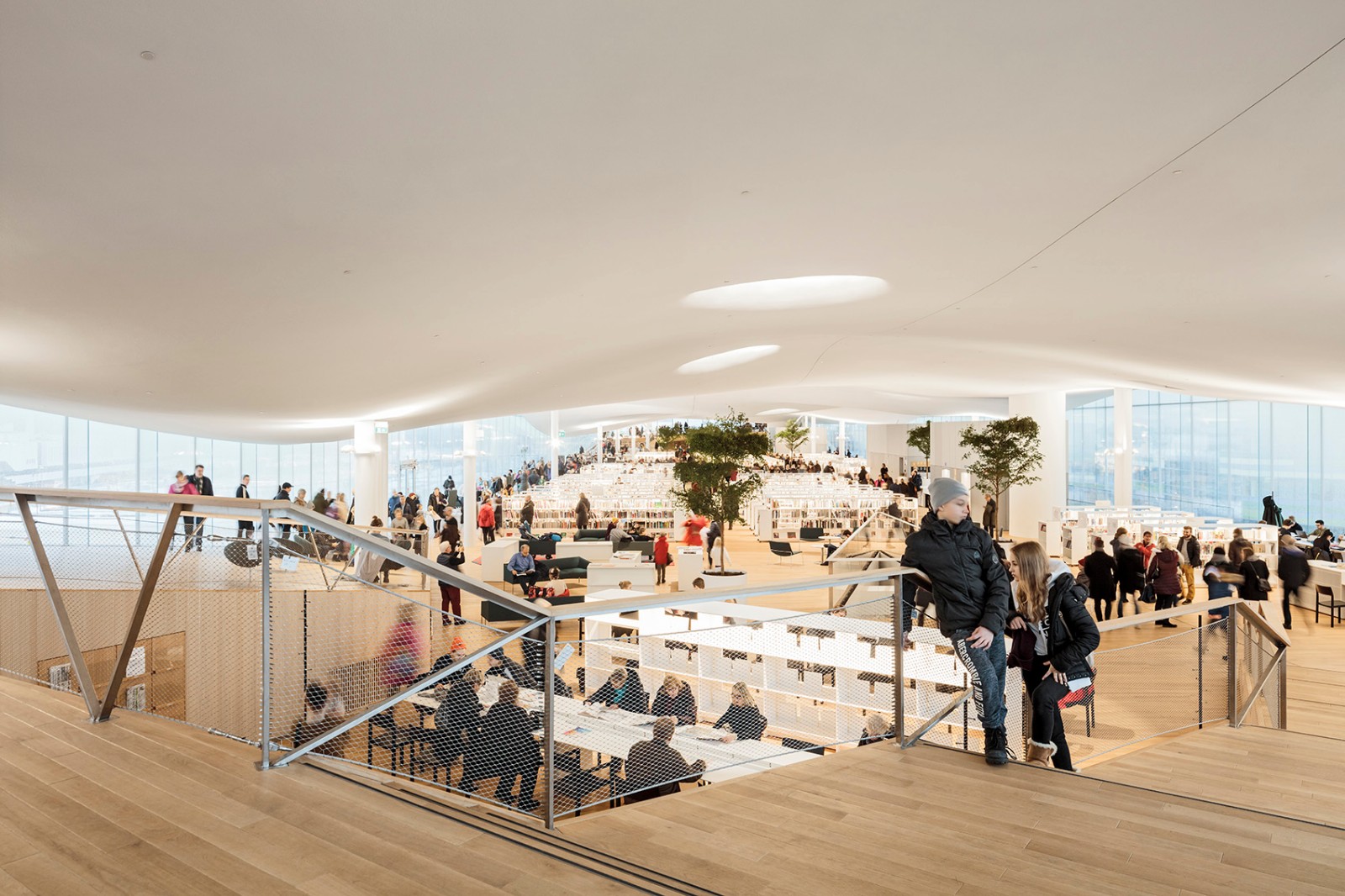

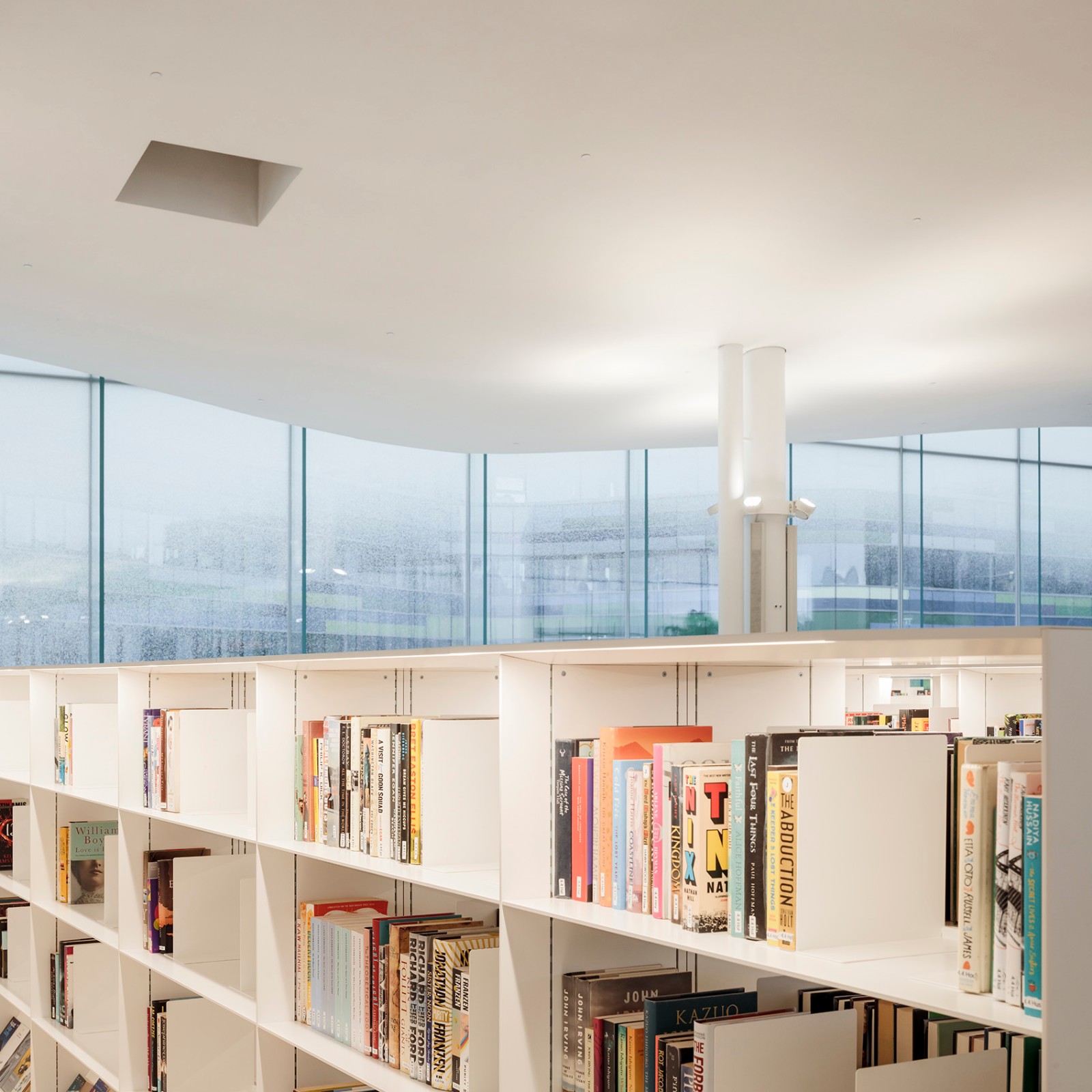

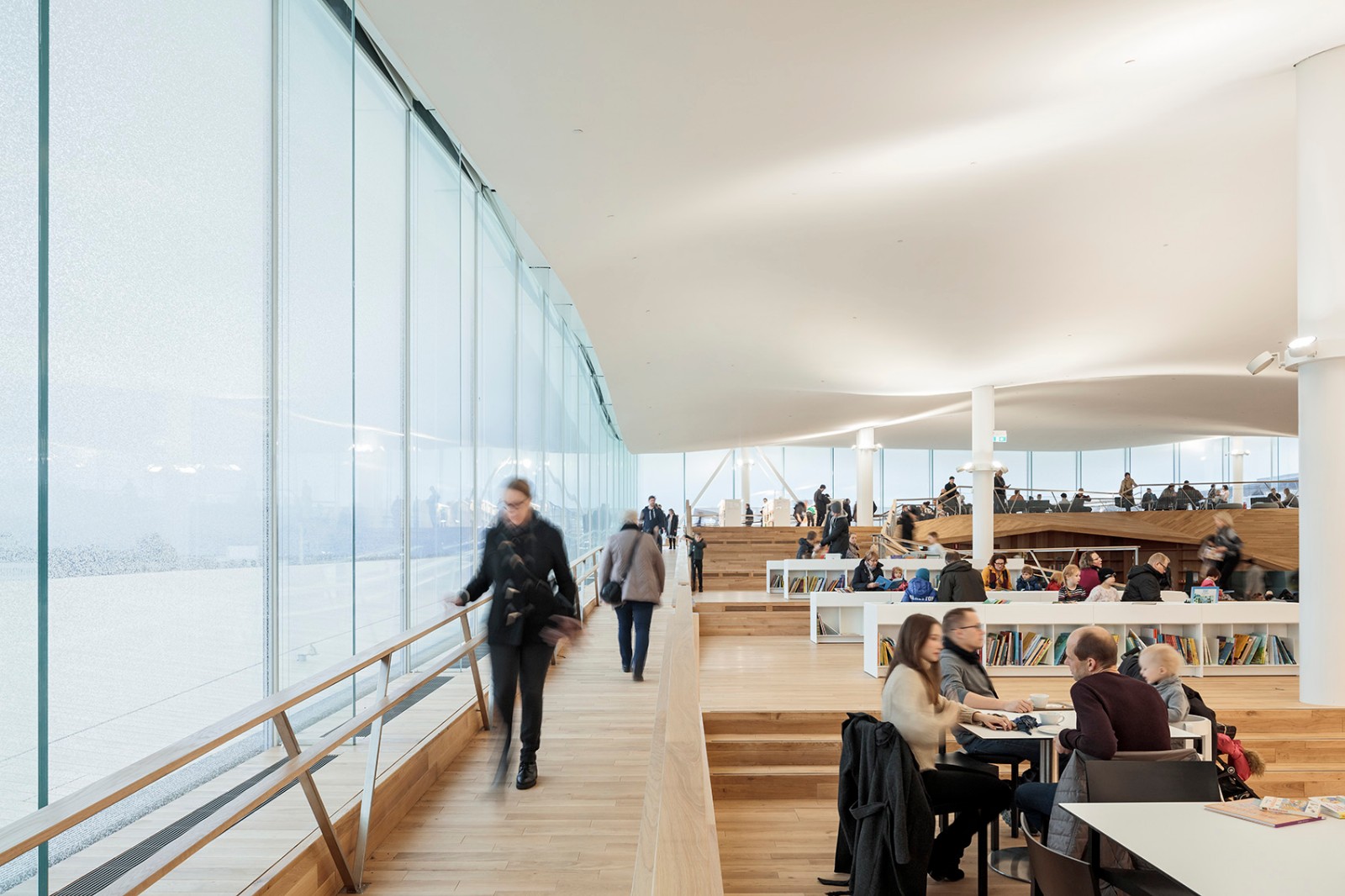

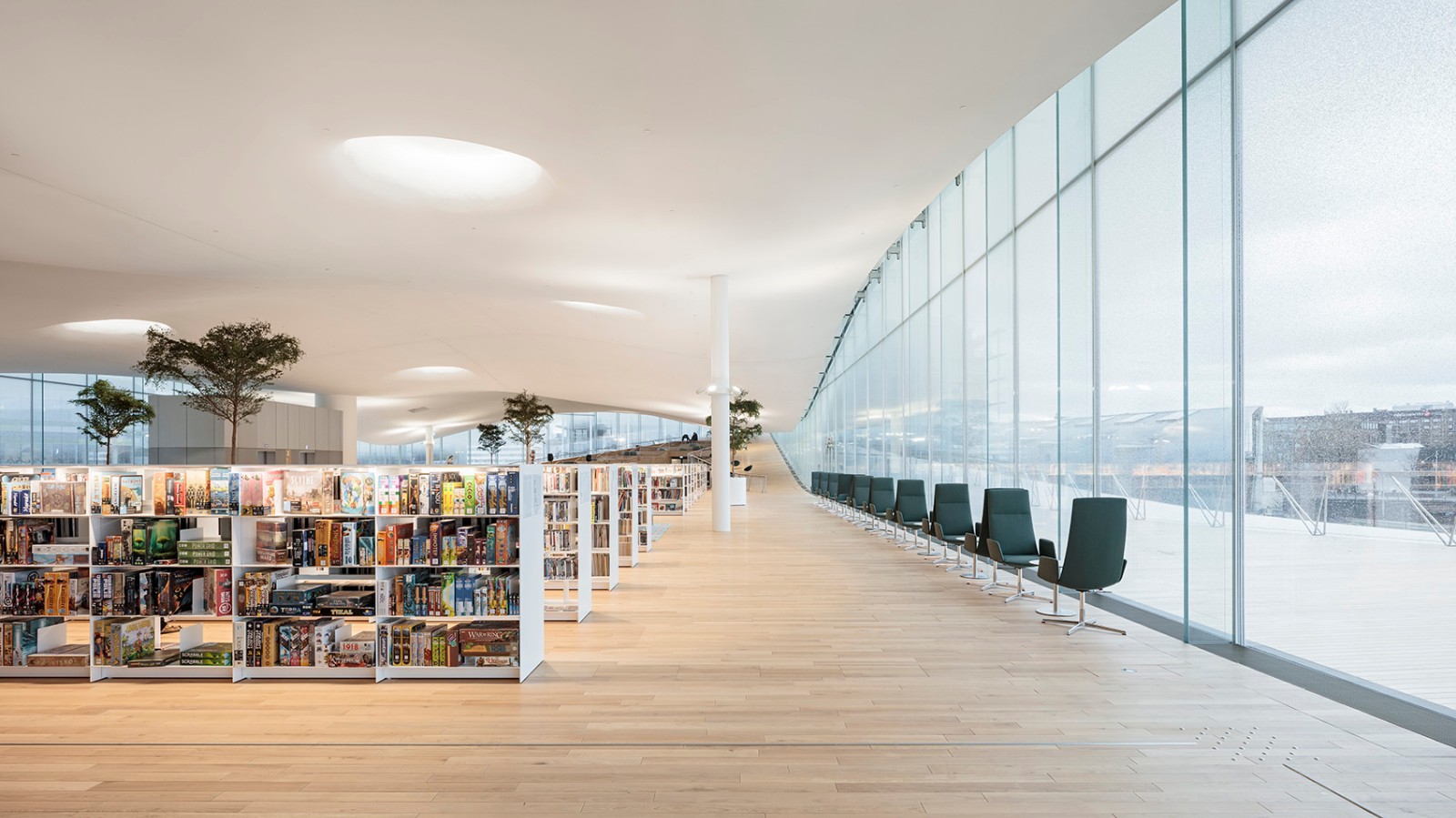

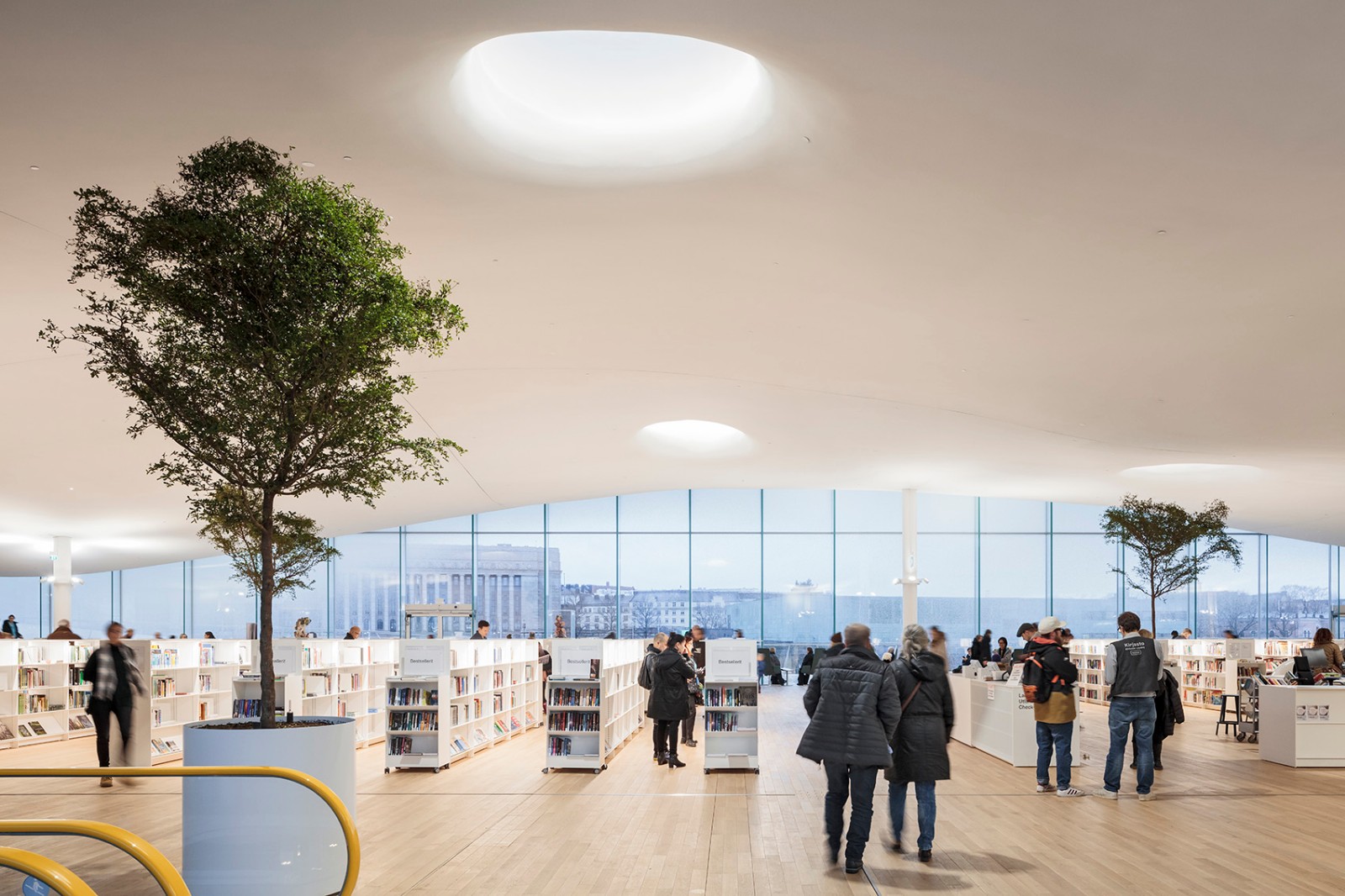

位于顶层的“图书天堂”是一处规模宏大的开放式景观,其顶部覆盖以白色的天花板,犹如一朵起伏的云。在这里,当代图书馆的强大功能与先进技术带来的种种可能性发生了精彩的碰撞。安静平和的氛围使来访者能够沉下心来进行阅读、学习、思考和放松。楼层的高度更带来360度无阻碍的城市视野。

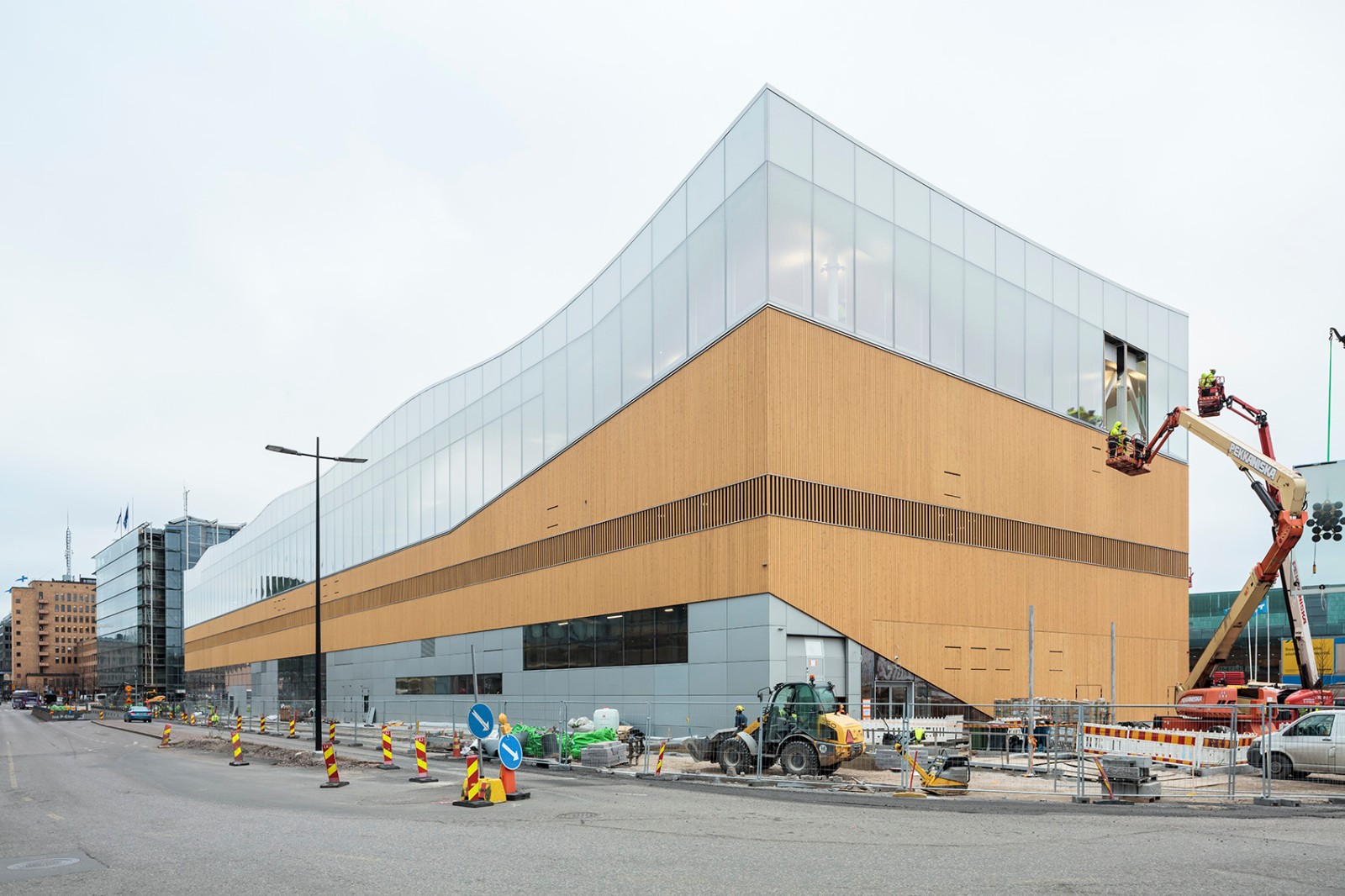

赫尔辛基中央图书馆-51
赫尔辛基中央图书馆-52
赫尔辛基中央图书馆-53

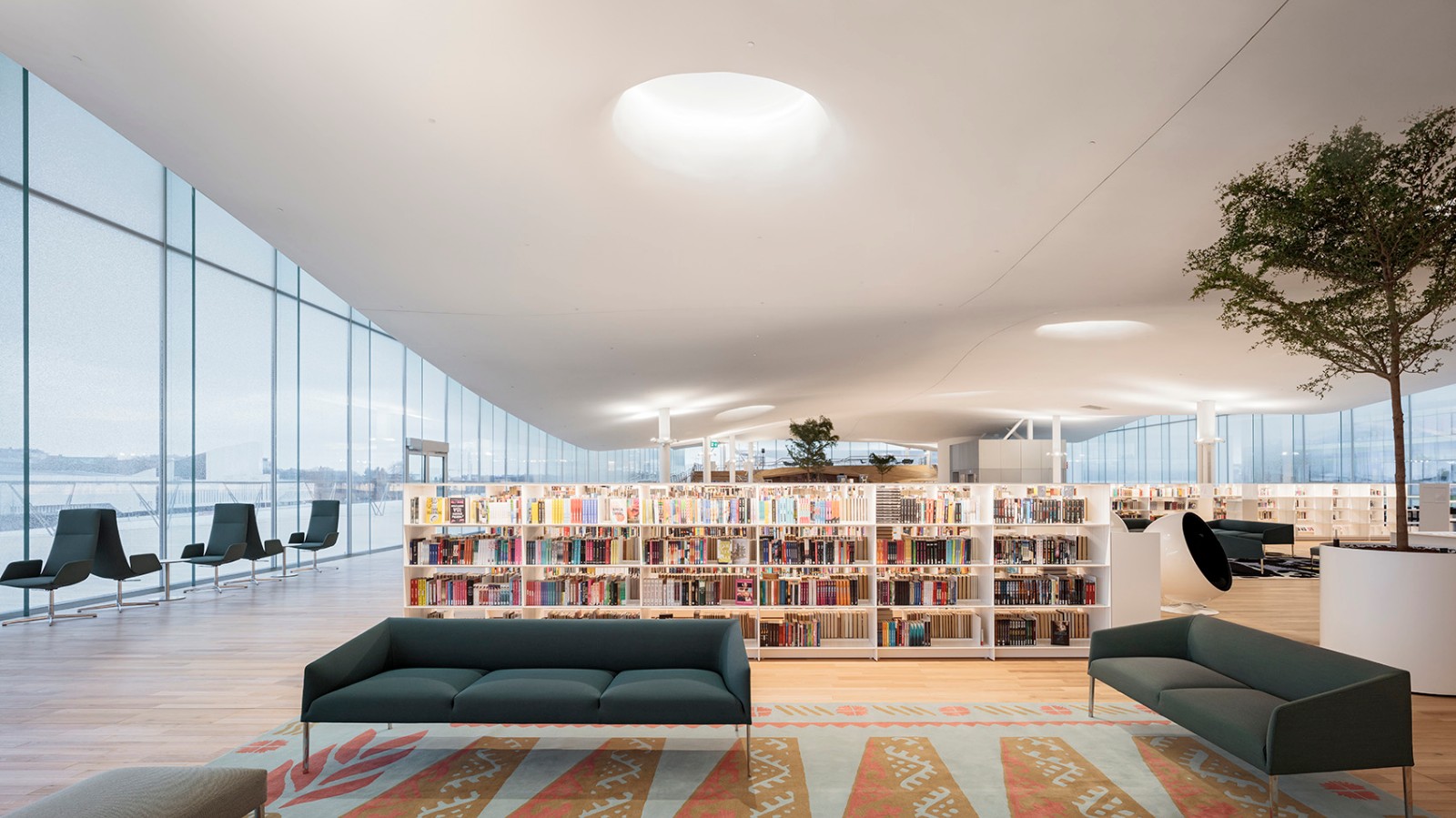

赫尔辛基中央图书馆-54
赫尔辛基中央图书馆-55

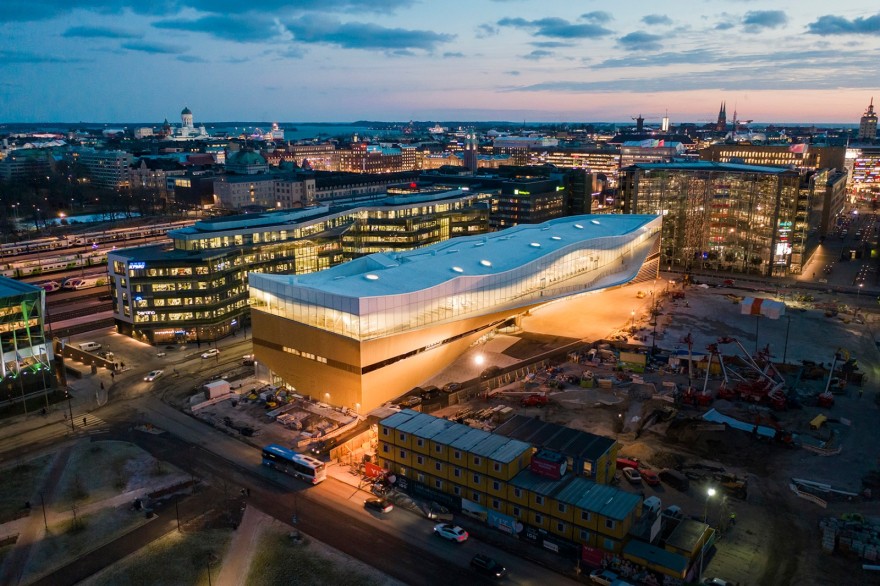

赫尔辛基中央图书馆-56

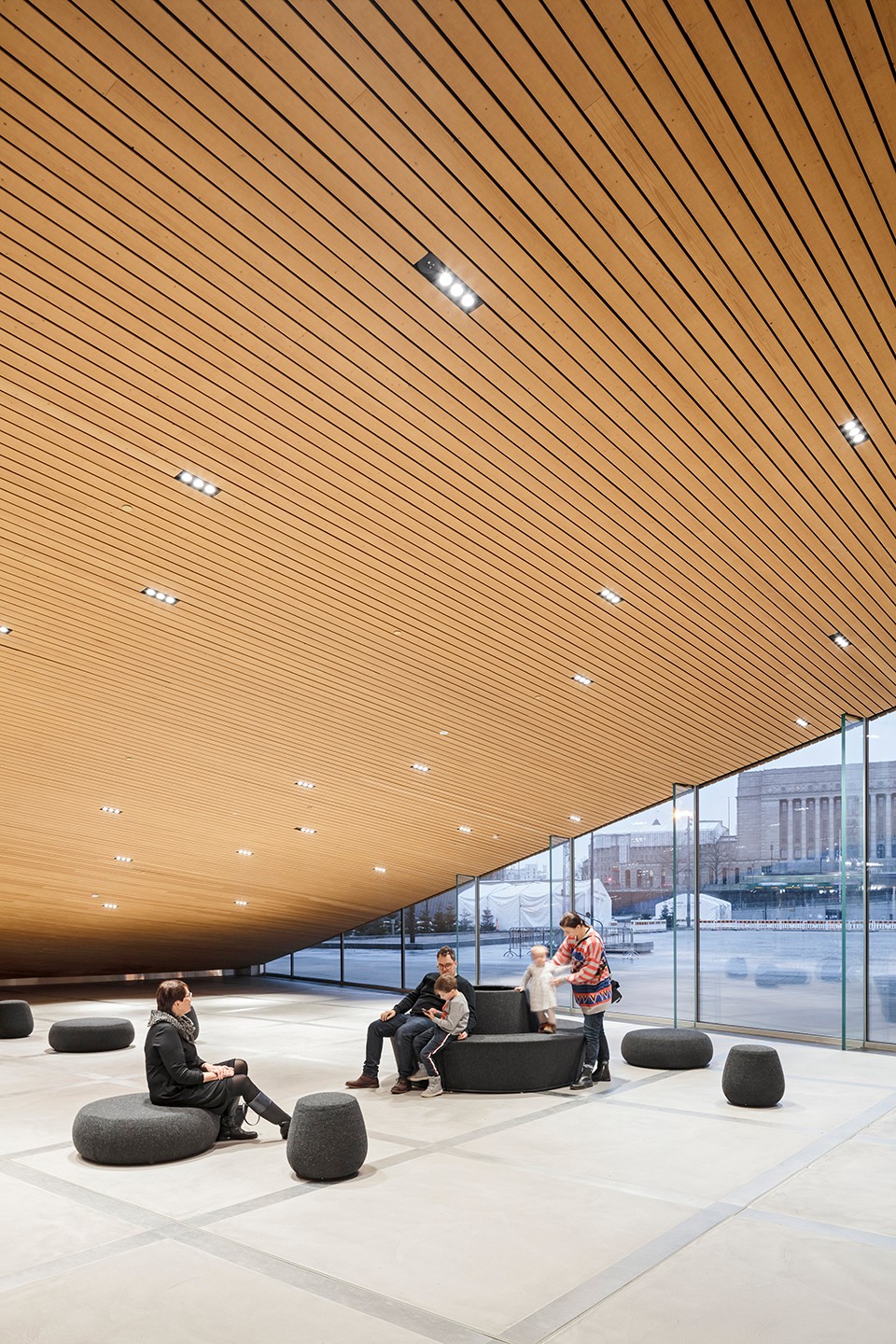

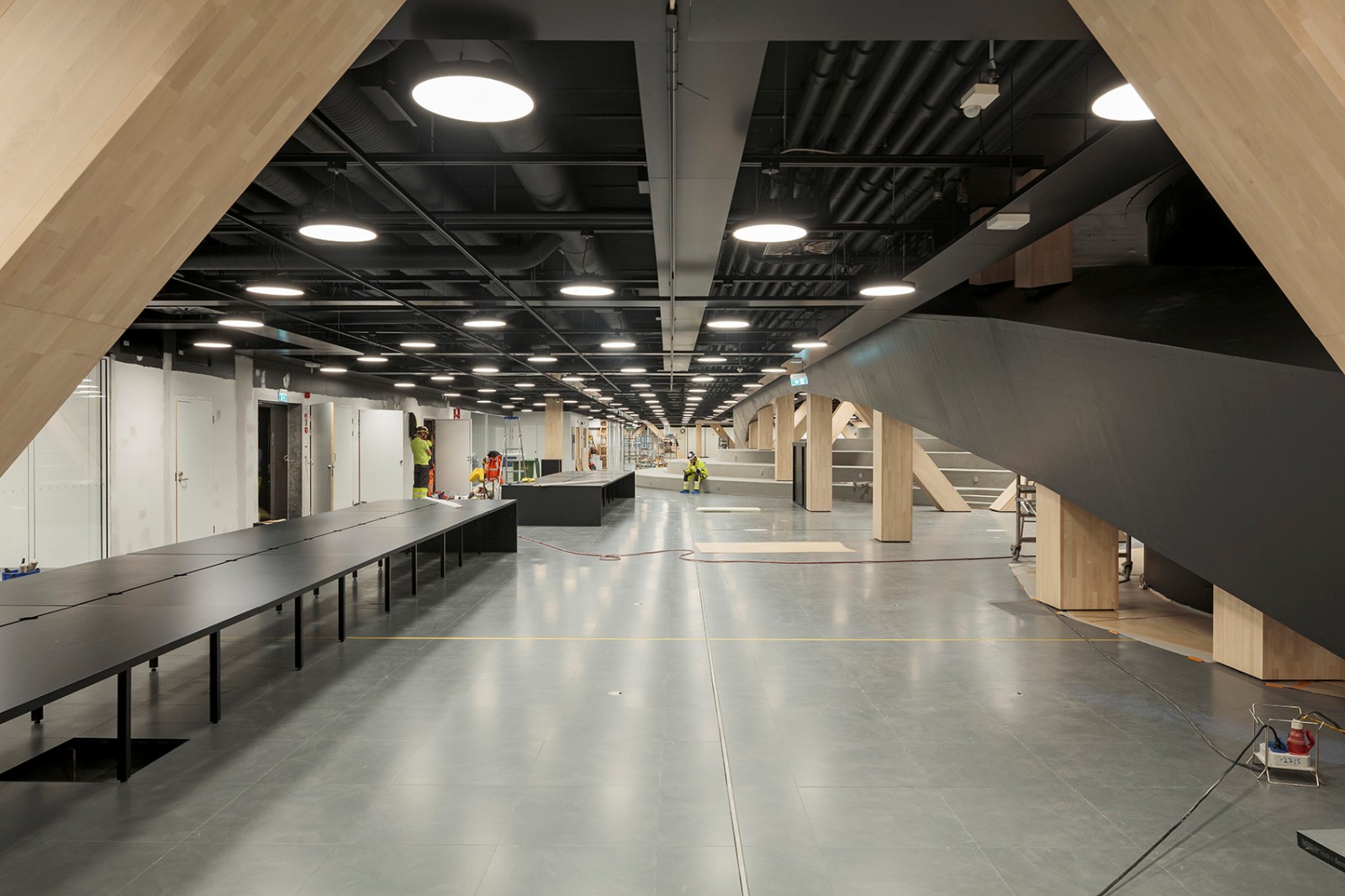

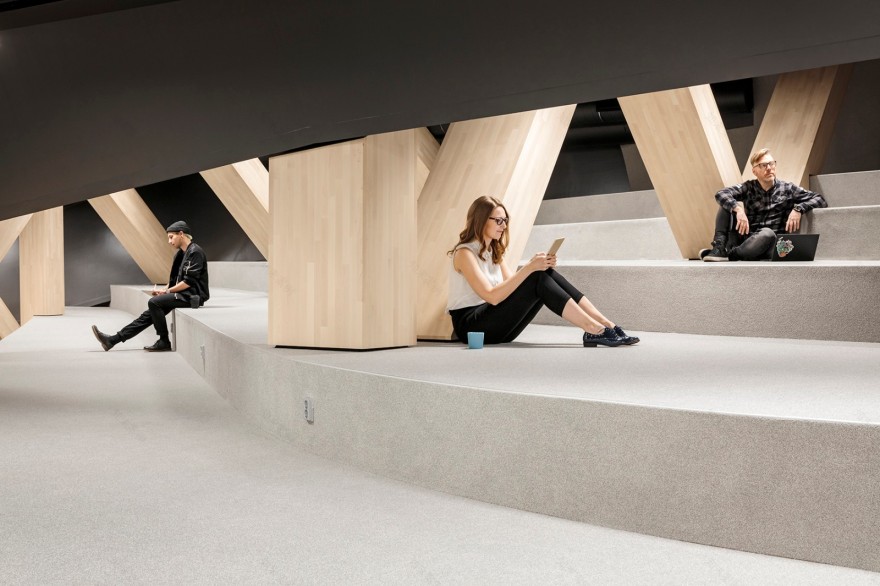

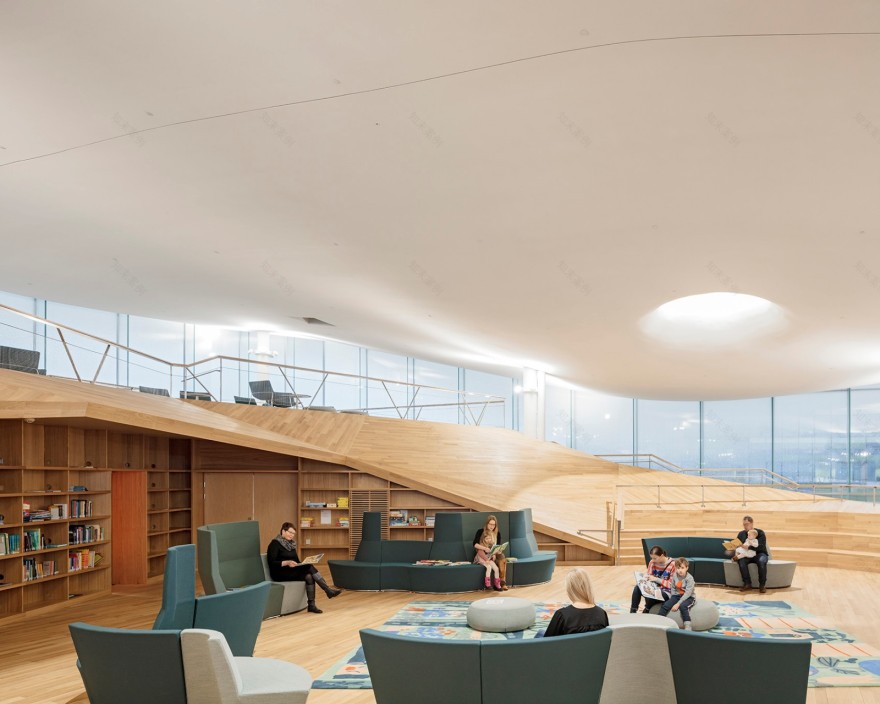

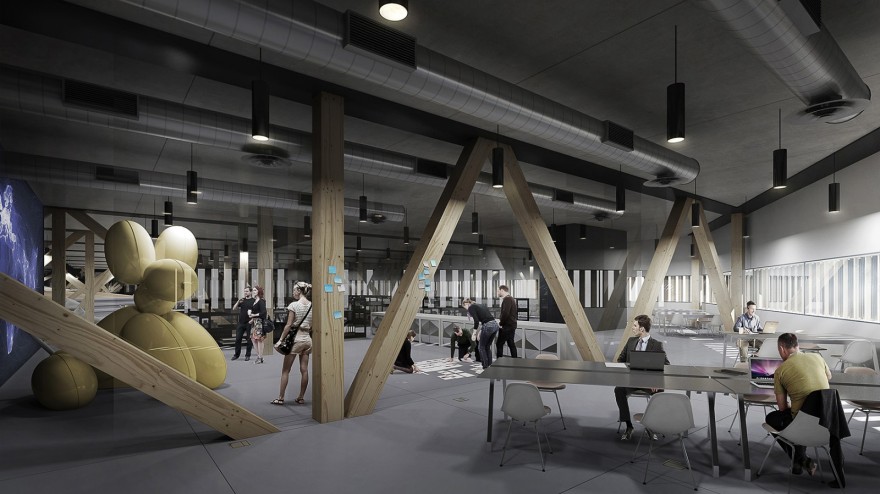

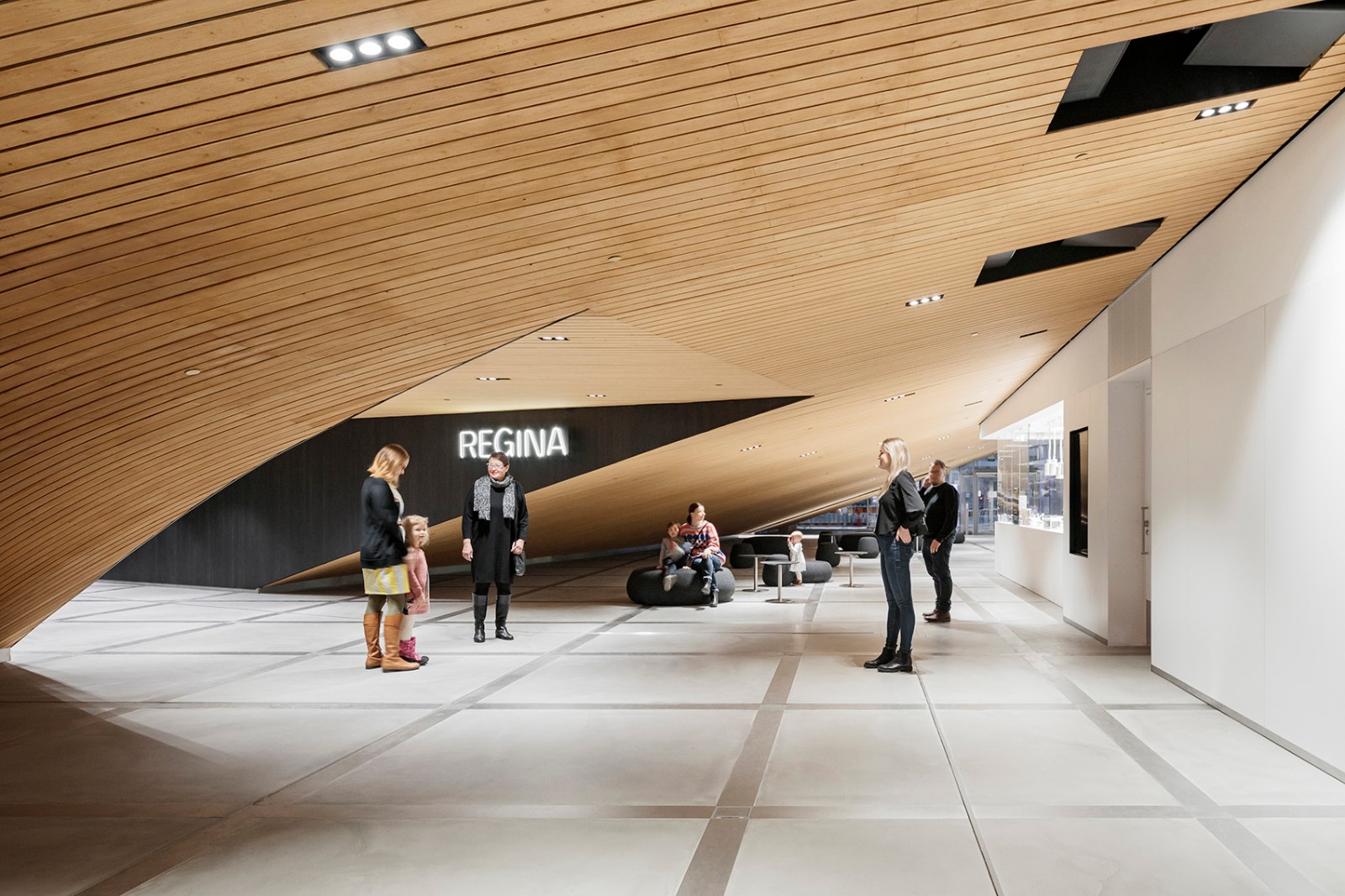

在中间的“阁楼”层,用于支撑顶部桥梁的桁架之间形成了一系列灵活且不规则的空间。这些封闭式的空间可以同时满足安静和嘈杂的活动需要。位于中央的阶梯座位则呼应了建筑西立面起伏的悬臂体量。
赫尔辛基中央图书馆-58
赫尔辛基中央图书馆-59
赫尔辛基中央图书馆-60
赫尔辛基中央图书馆-61
赫尔辛基中央图书馆-62

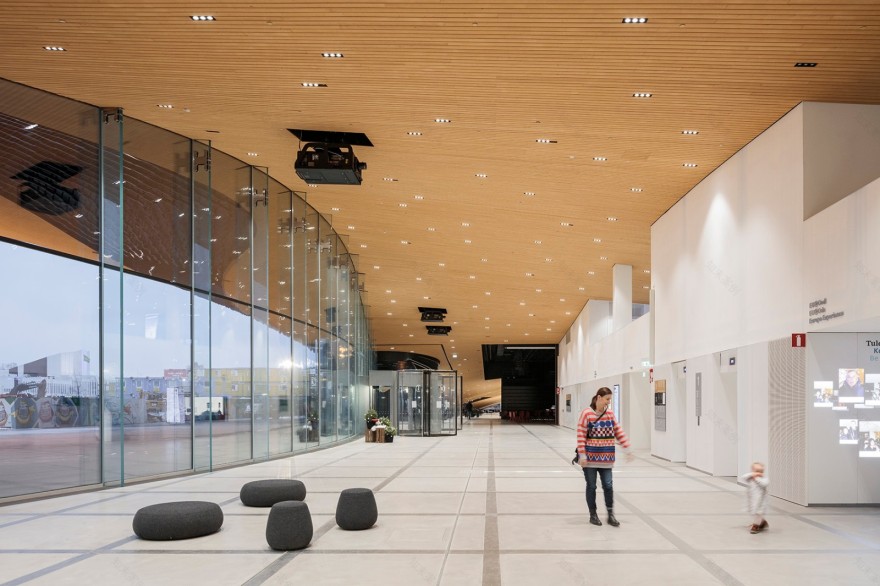

赫尔辛基中央图书馆-63
赫尔辛基中央图书馆-64
赫尔辛基中央图书馆-65
赫尔辛基中央图书馆-66

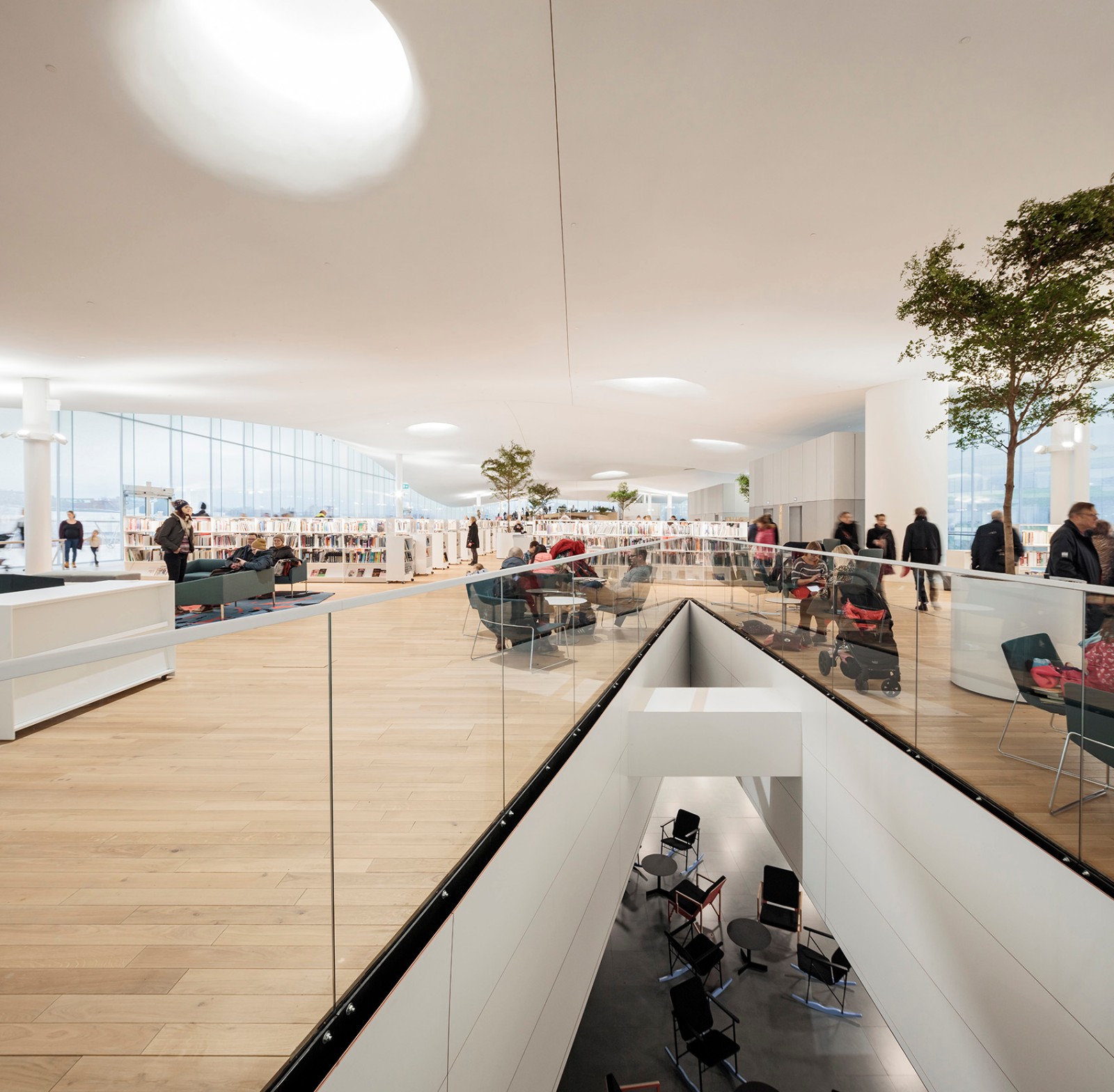

赫尔辛基中央图书馆-67
赫尔辛基中央图书馆-68

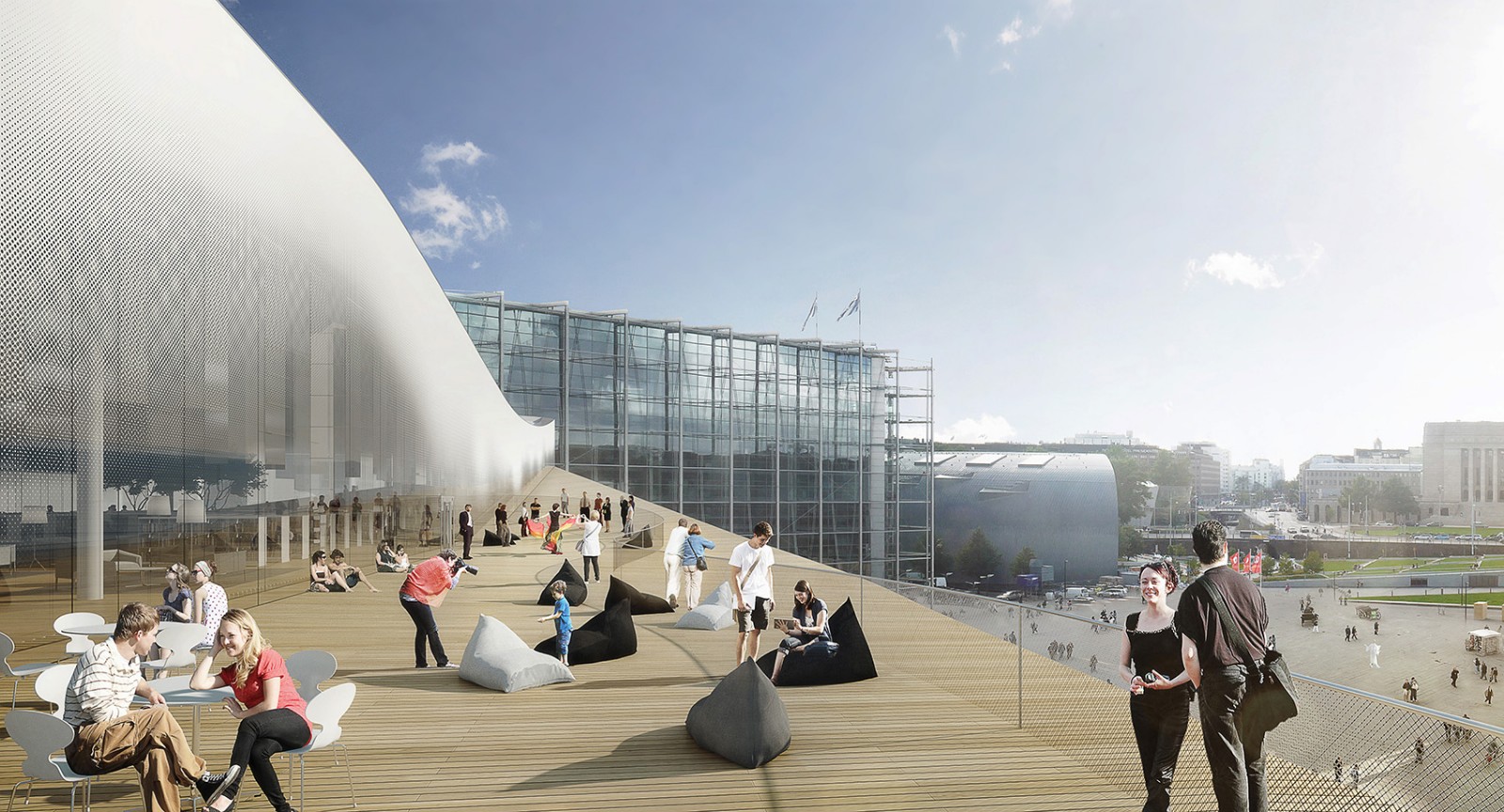

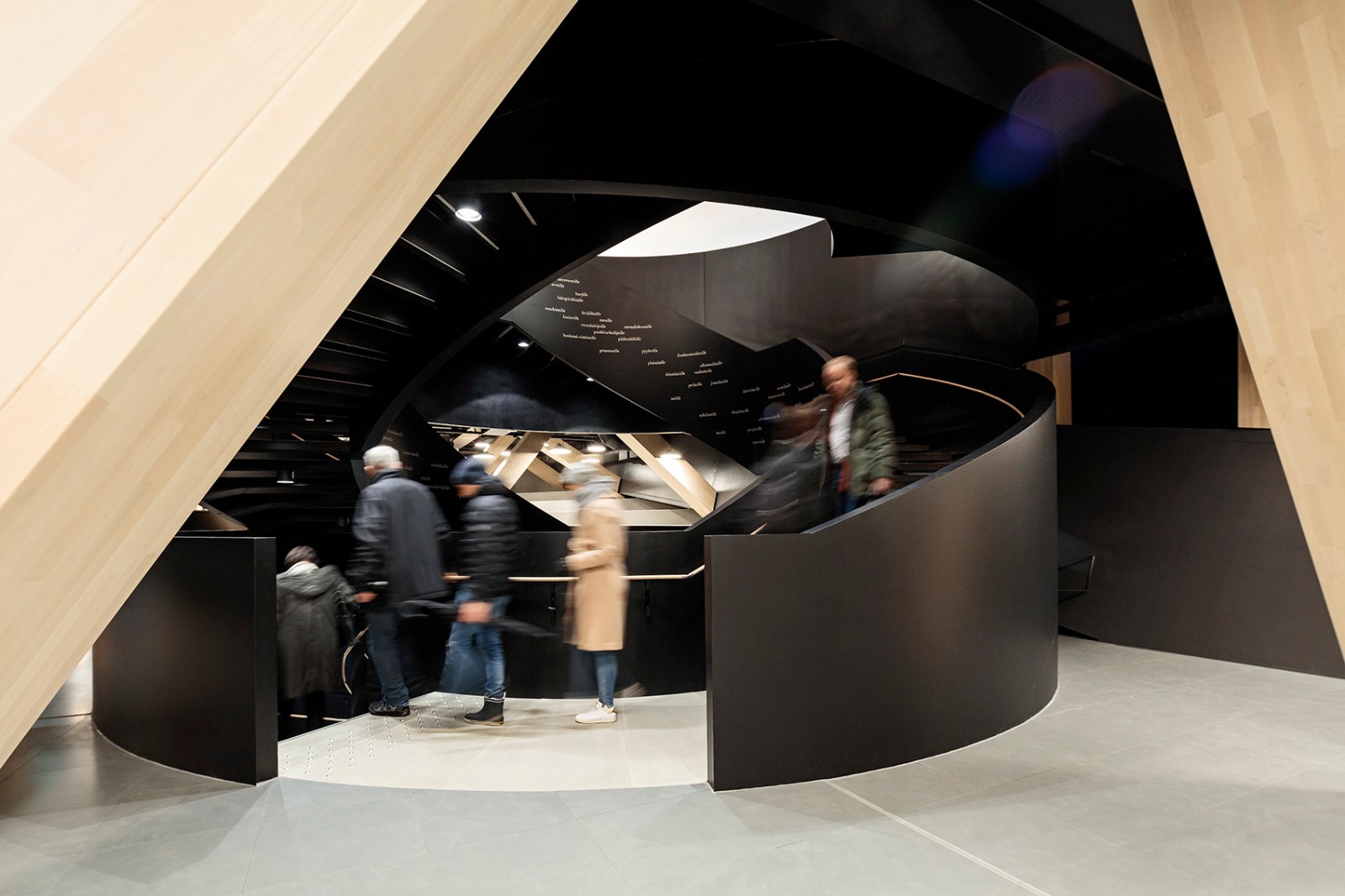

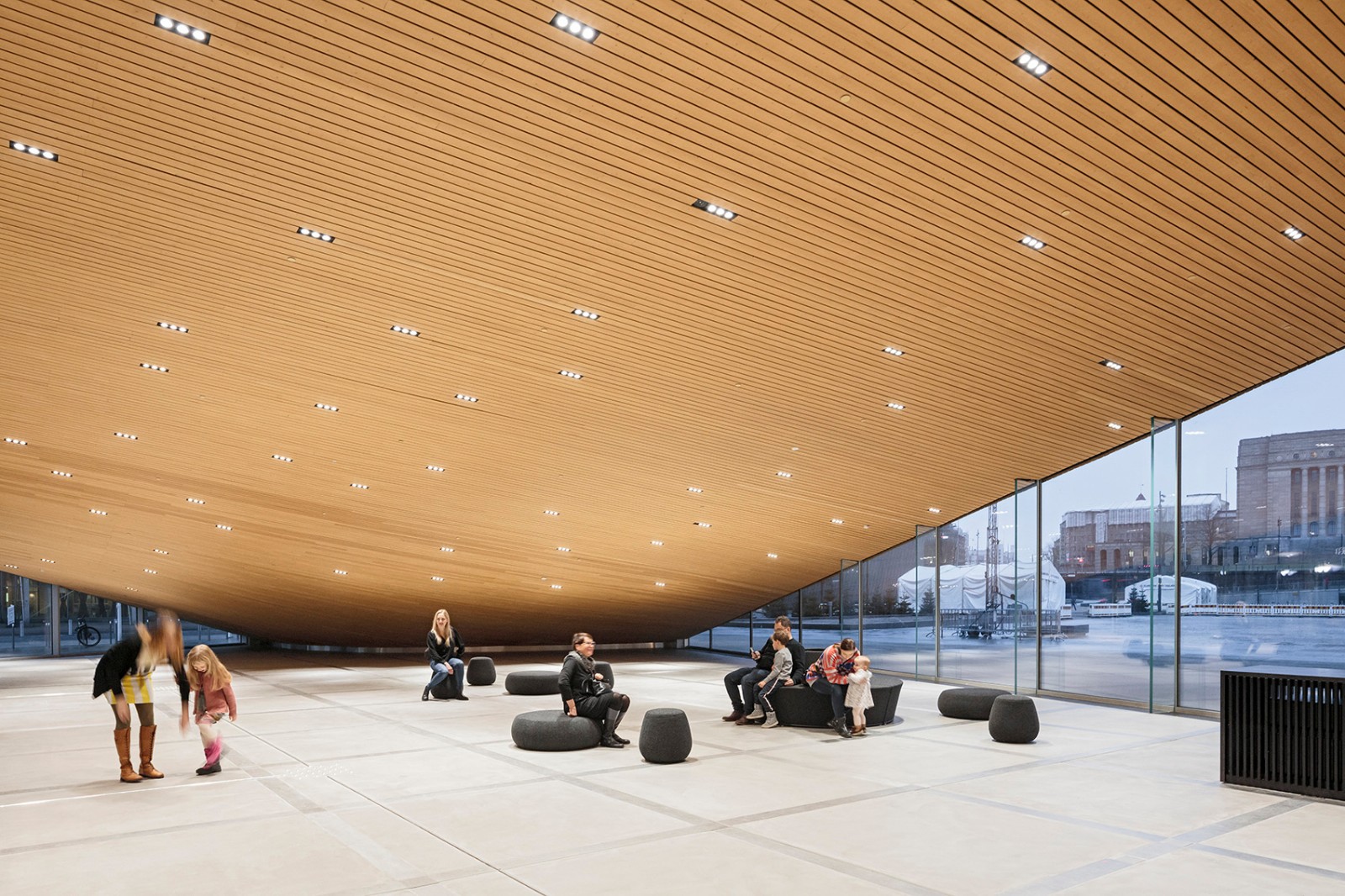

通过直接敞开于周围的城市景观并消解室内外区域的界限,图书馆与Töölönlahti区形成了紧密的连接,首层大厅和装有玻璃幕墙的多功能厅则成为了室外空间的一种延伸。拱形的木制体量在朝向市民广场的入口上方形成一个巨大的顶篷,在带来有顶室外空间的同时,也将地面餐厅等功能空间扩展至广场上。位于顶篷顶端的大型公共平台使可利用的户外空间面积增加了一倍,同时为图书馆的来访者们提供了游玩、聚会和观赏城市风景的好去处。

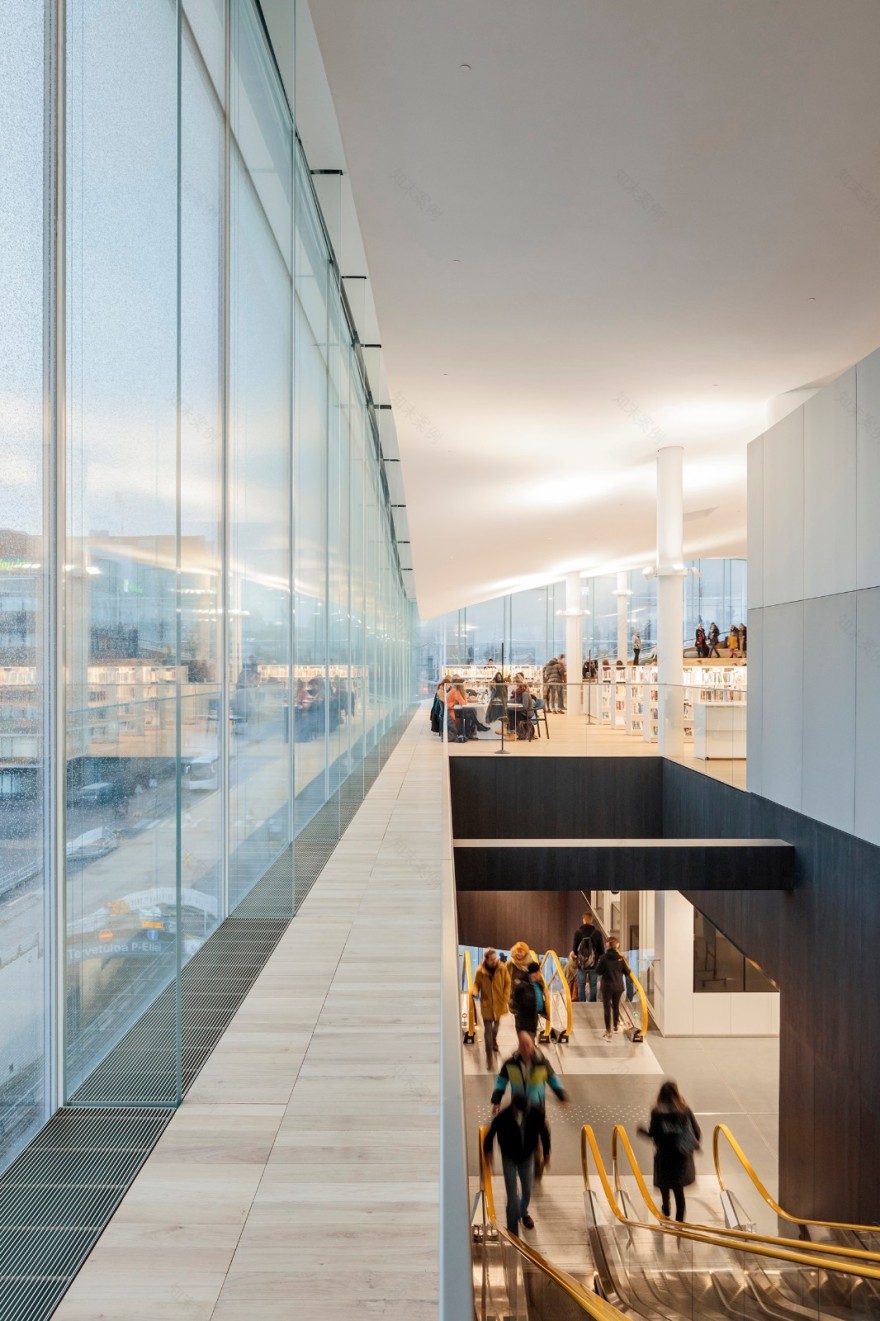

赫尔辛基中央图书馆-70
赫尔辛基中央图书馆-71
通过直接敞开于周围的城市景观并消解室内外区域的界限,图书馆与Töölönlahti区形成了紧密的连接,首层大厅和装有玻璃幕墙的多功能厅则成为了室外空间的一种延伸。拱形的木制体量在朝向市民广场的入口上方形成一个巨大的顶篷,在带来有顶室外空间的同时,也将地面餐厅等功能空间扩展至广场上。位于顶篷顶端的大型公共平台使可利用的户外空间面积增加了一倍,同时为图书馆的来访者们提供了游玩、聚会和观赏城市风景的好去处。
赫尔辛基中央图书馆-73

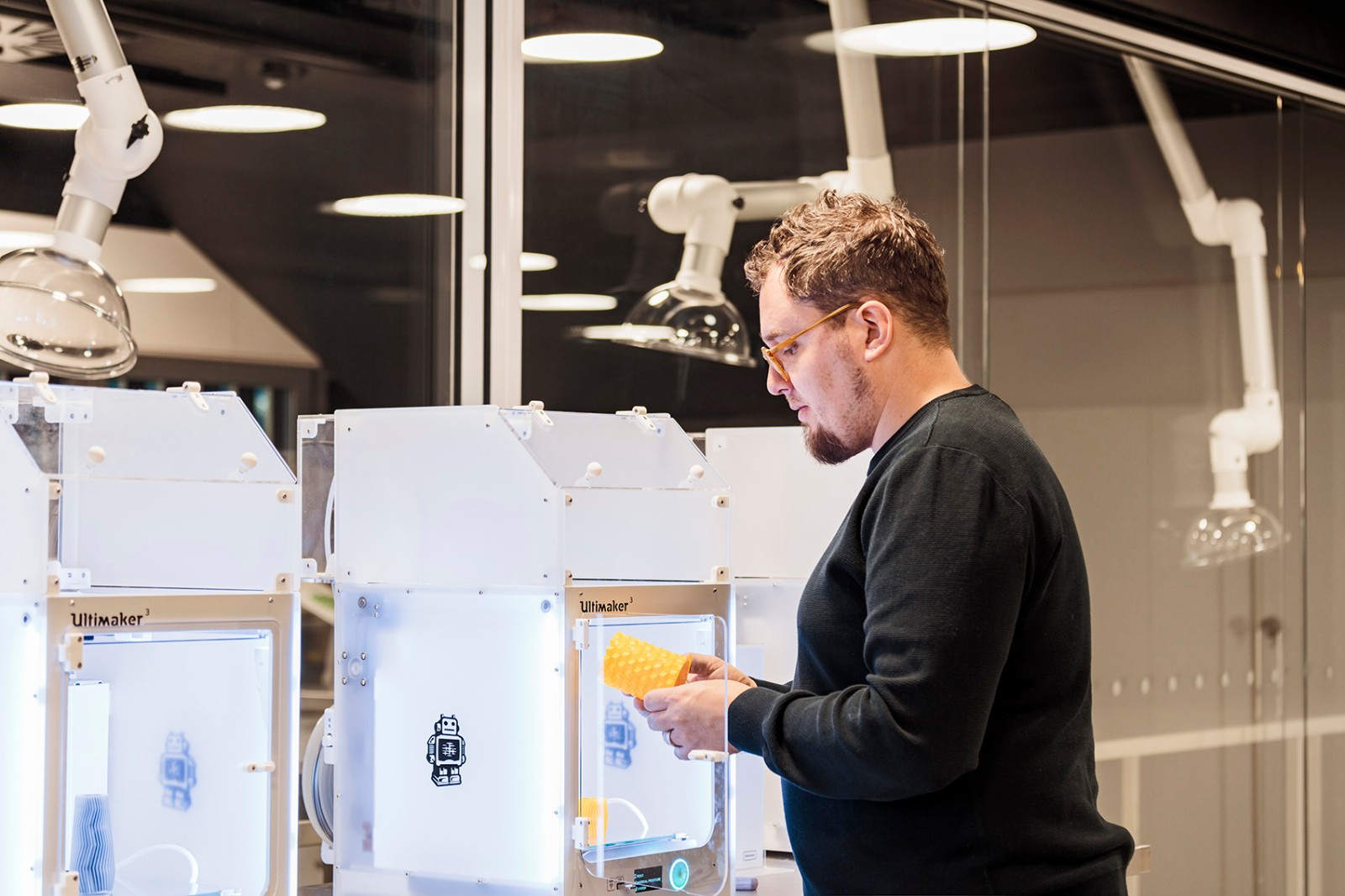

新的图书馆将使城市环境变得更加多样化,并为所有年龄段的使用者提供活动体验,使人们可以在同一座建筑中共度美好时光。作为商业性的公共空间,图书馆还将充当赫尔辛基本地居民的“大客厅”,同时作为工作和学习空间使用。这样一来,图书馆的用户也将从被动的媒介使用者转变为主动的参与者和内容生产者。
赫尔辛基中央图书馆-75

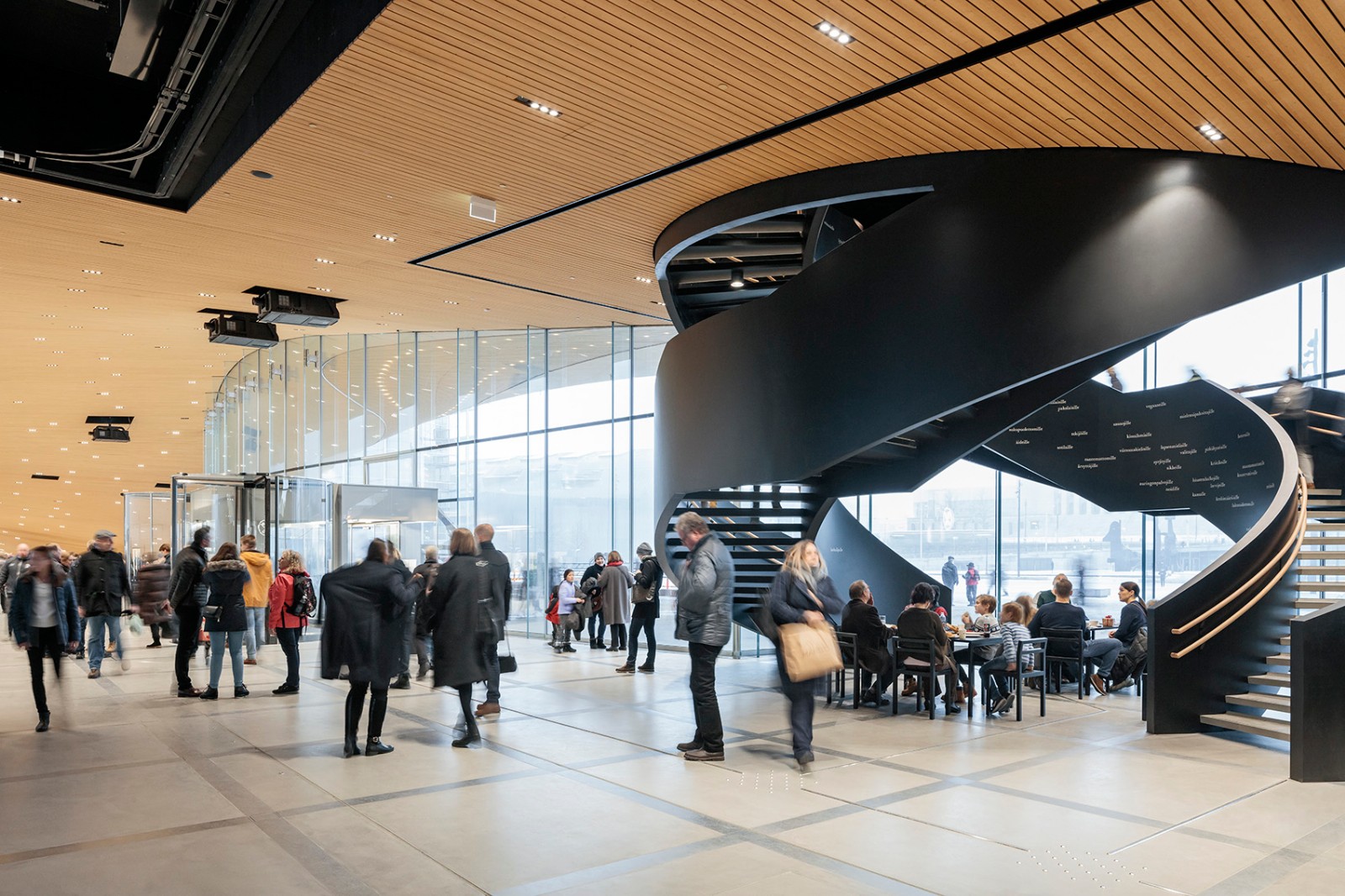

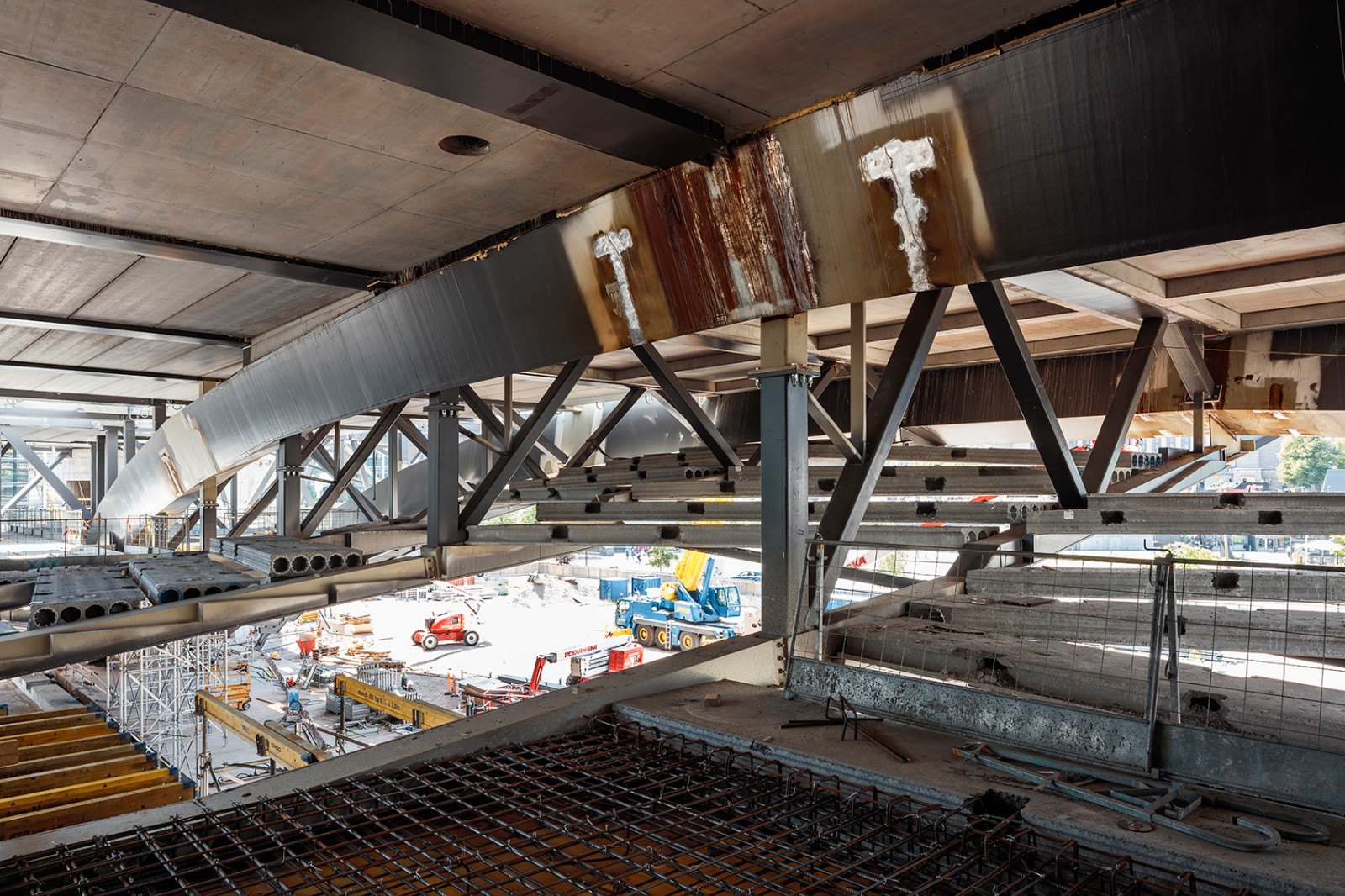

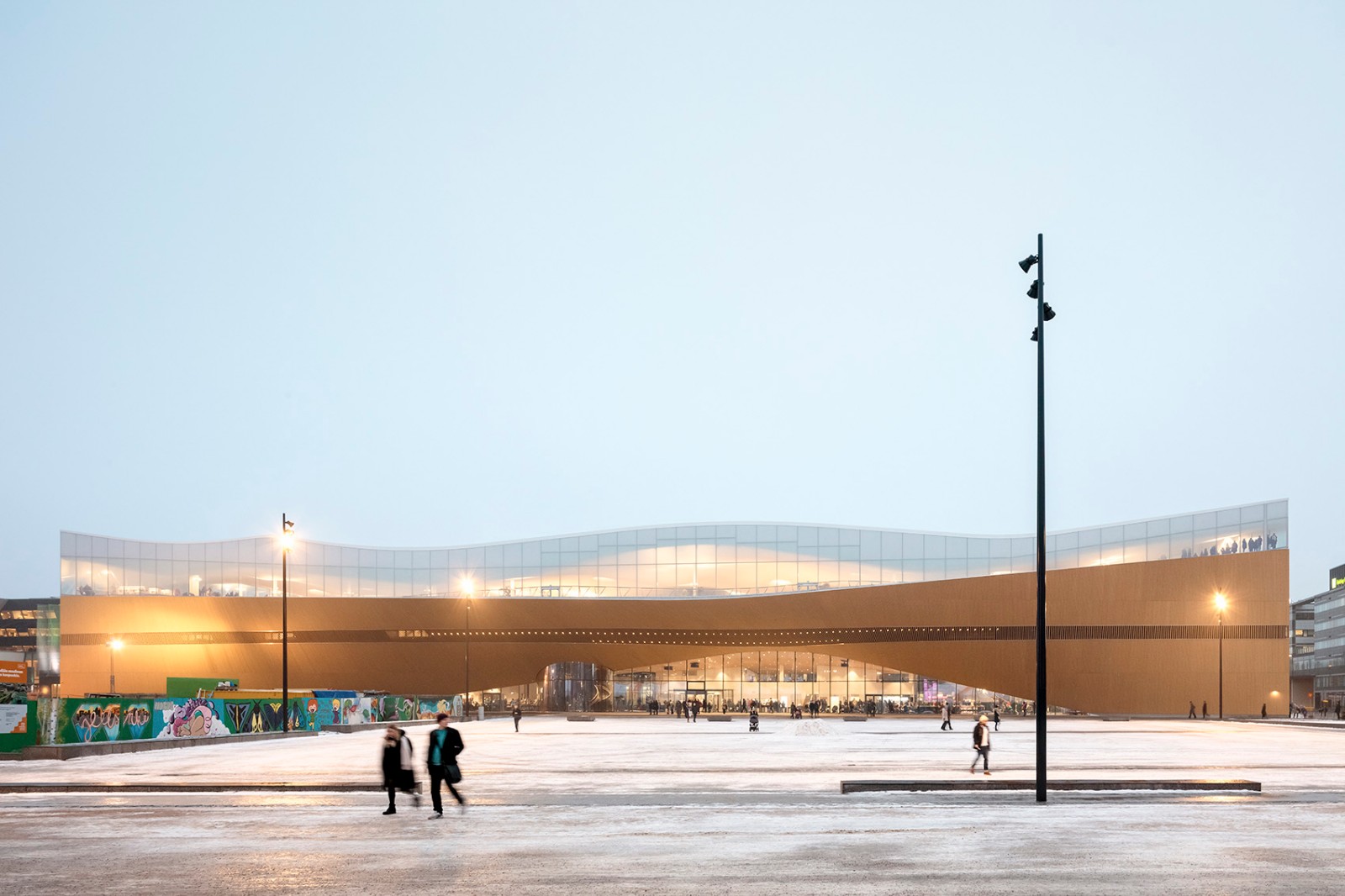

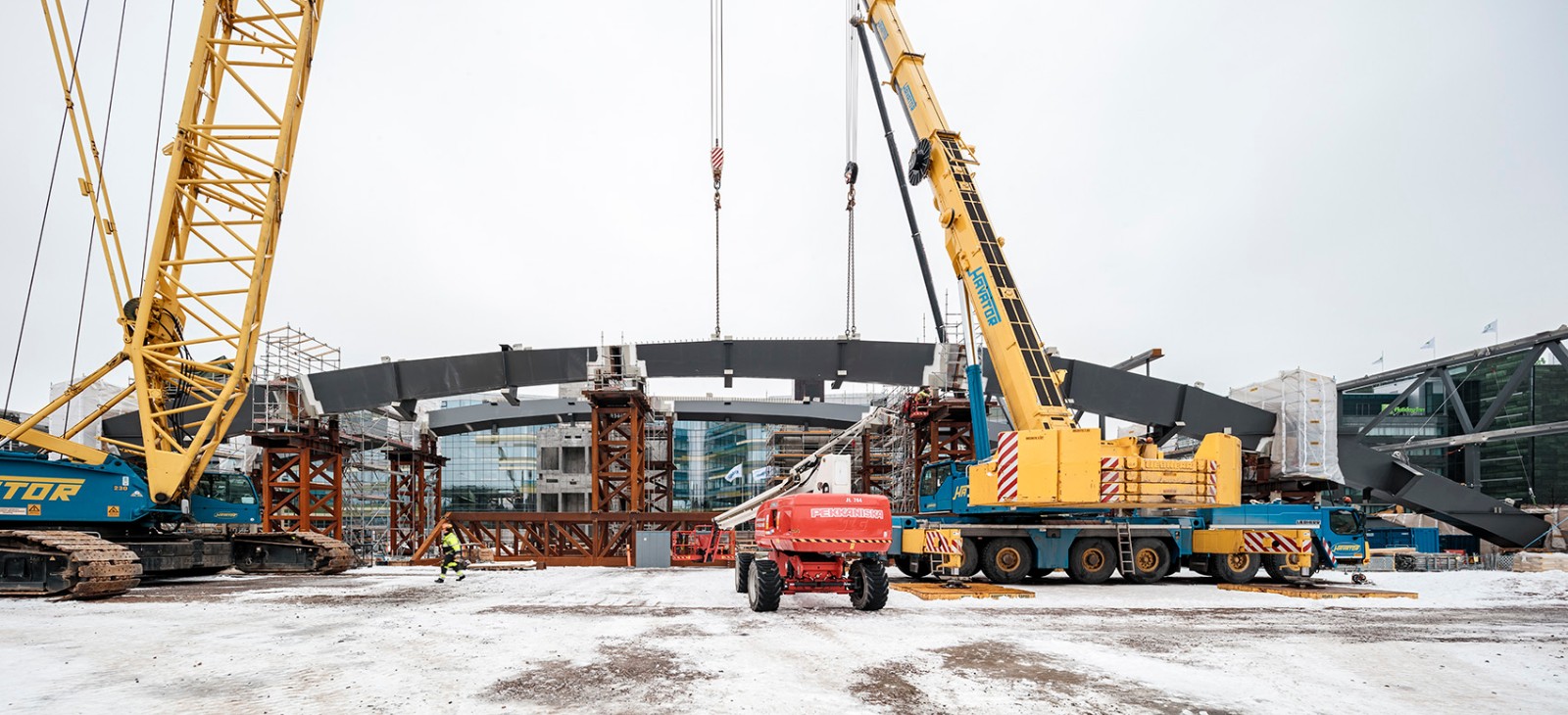

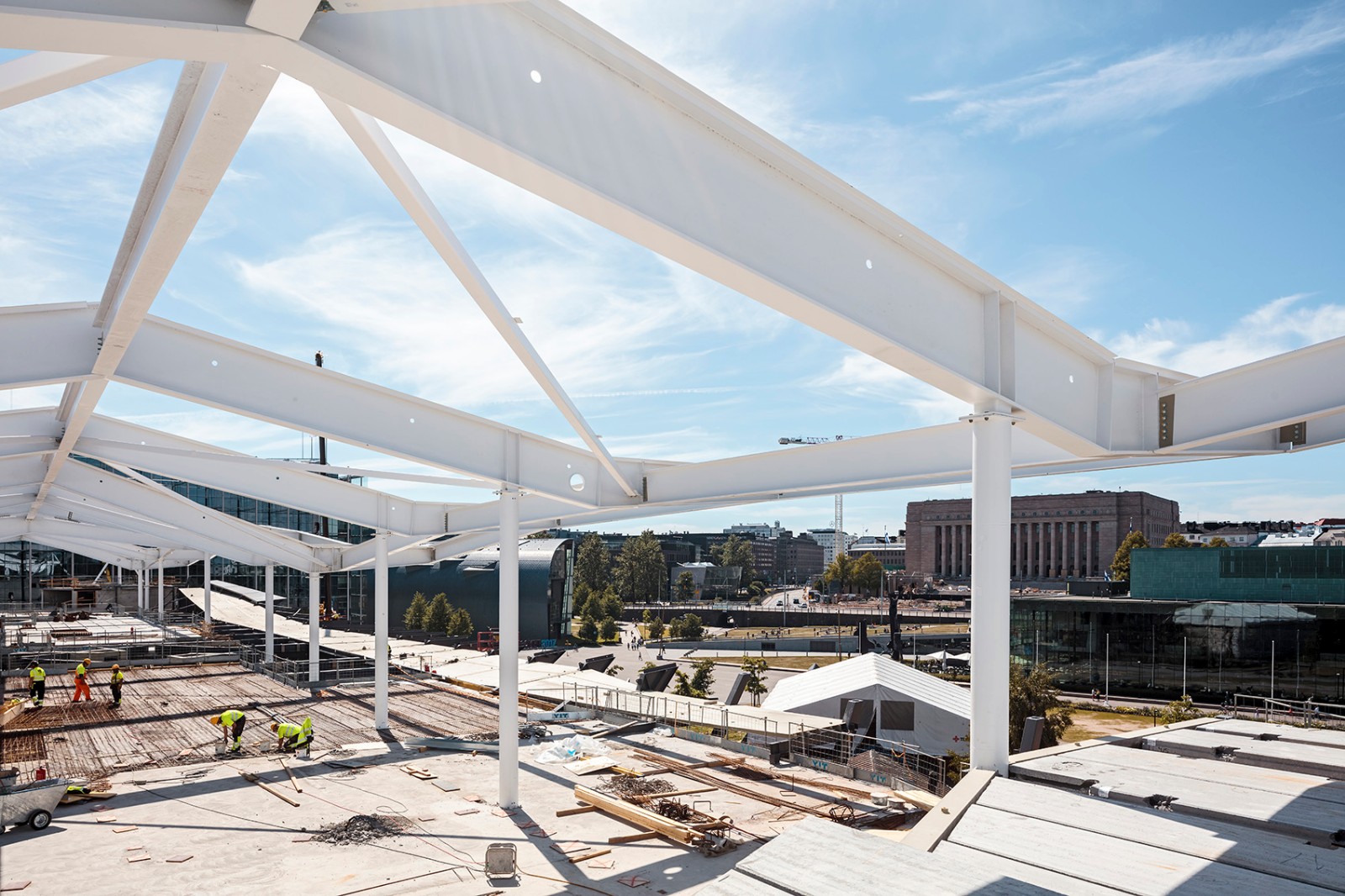

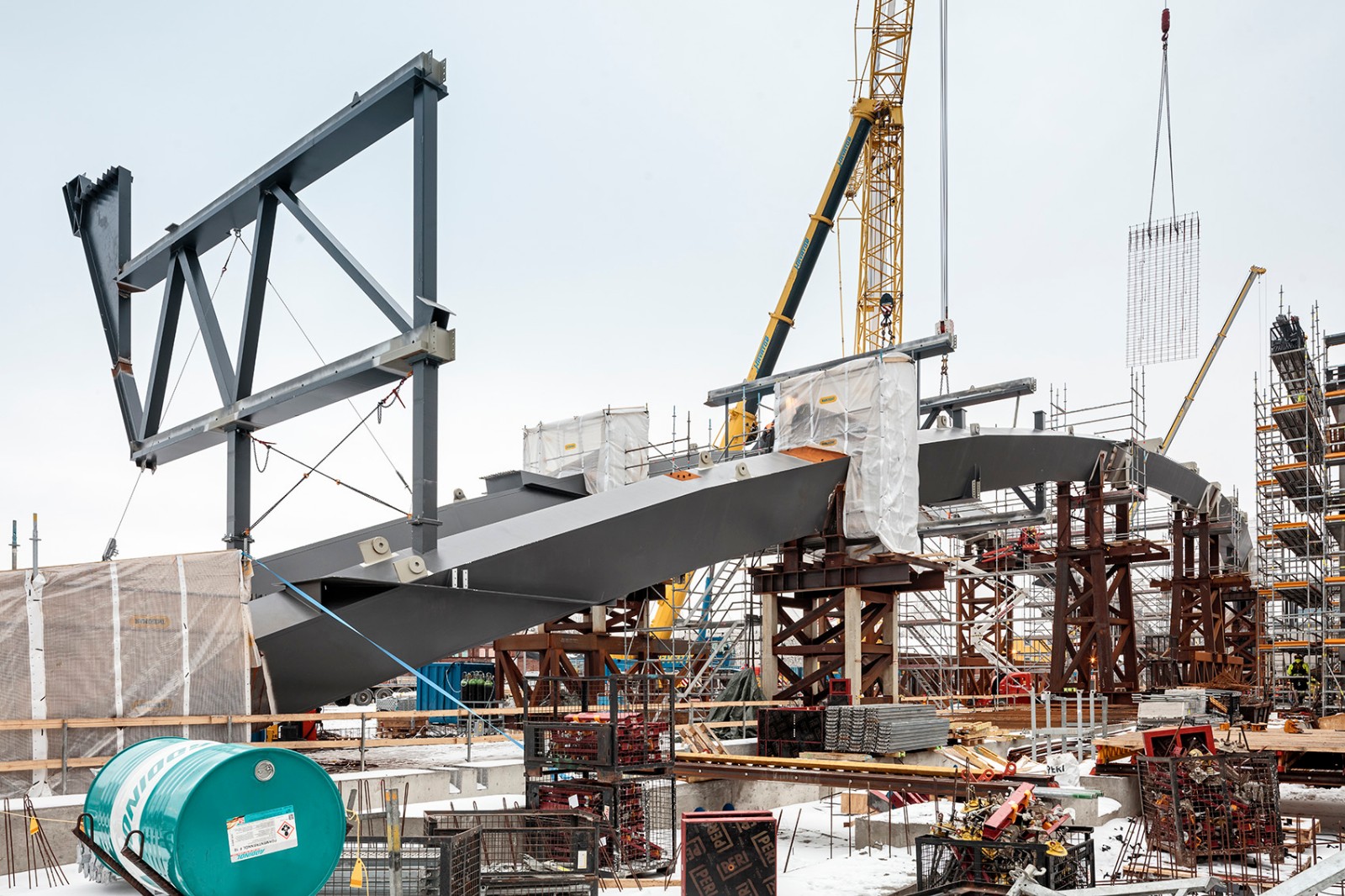

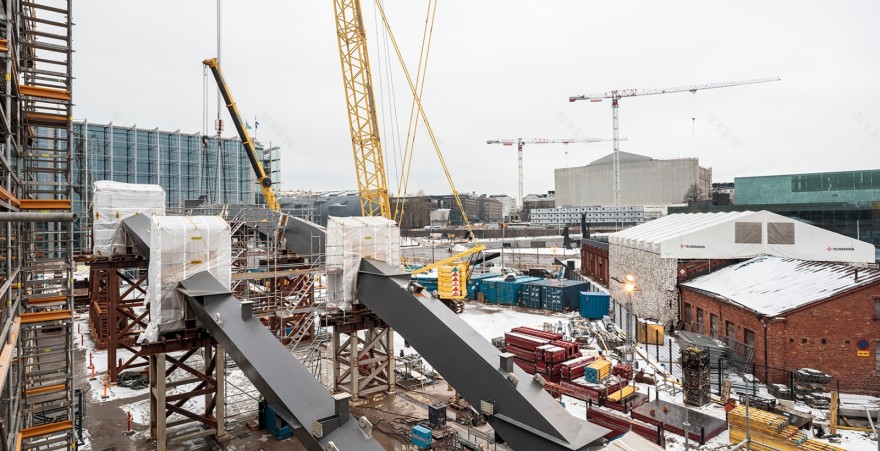

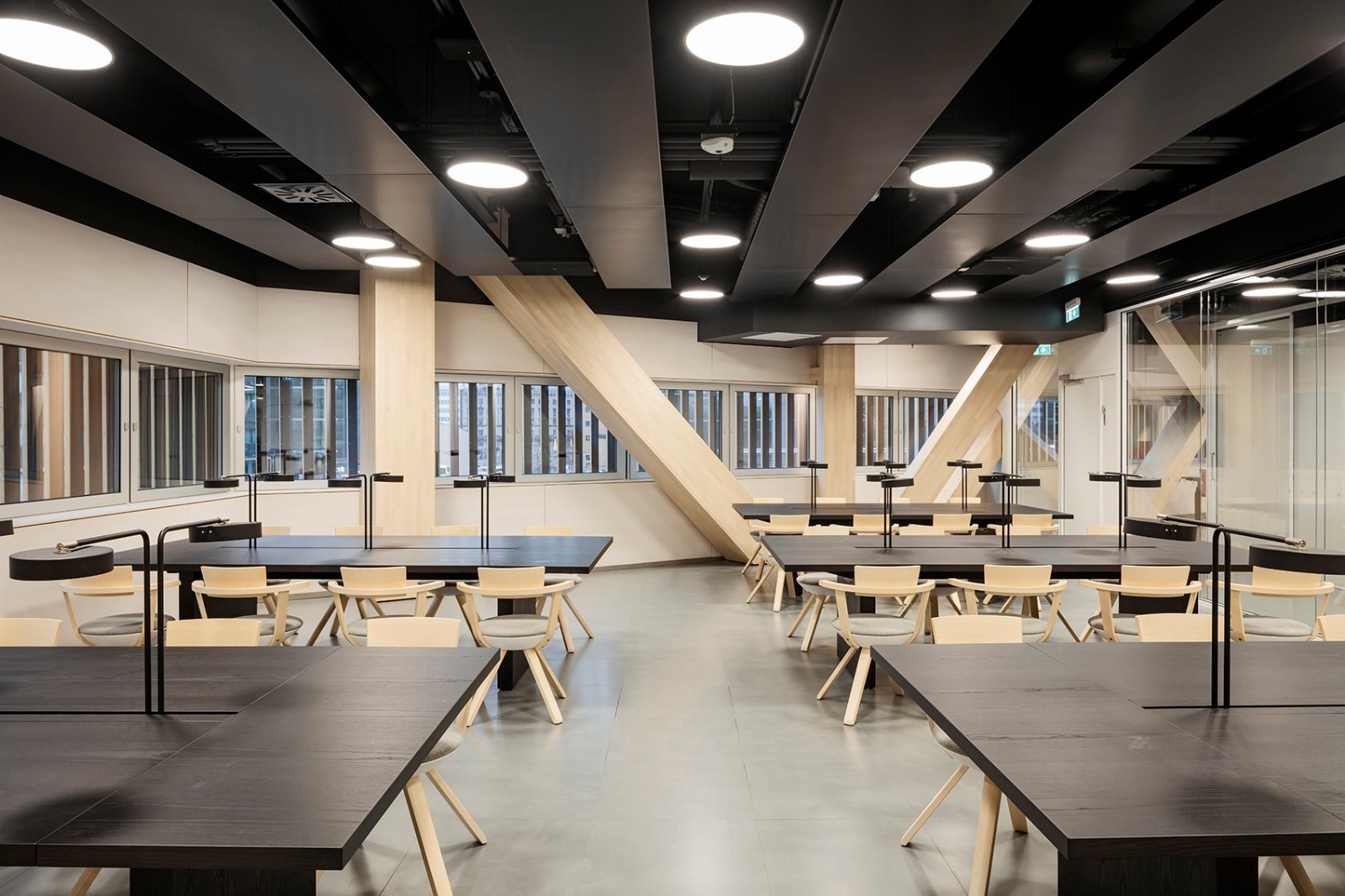

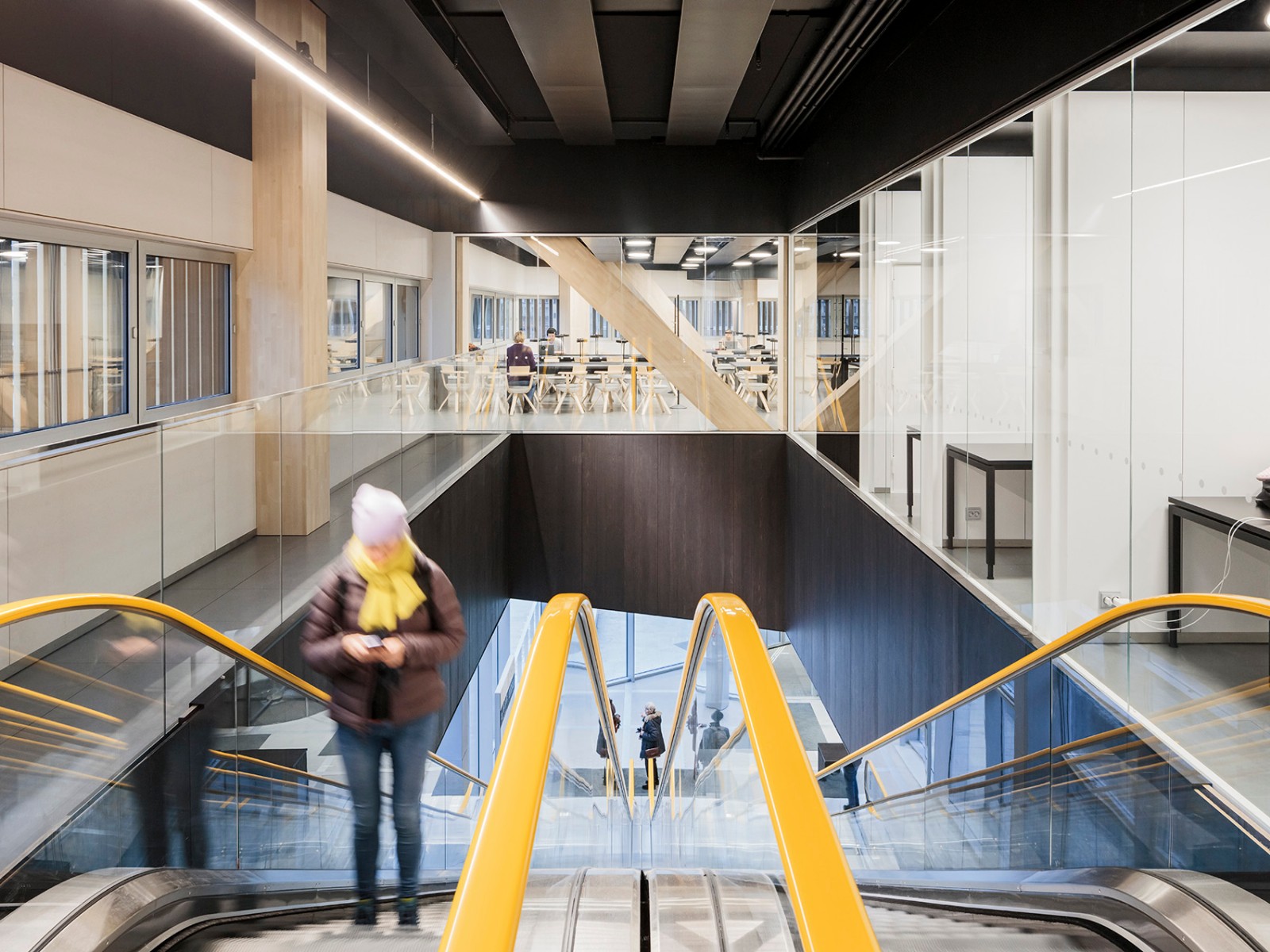

技术细节 | Technical details 设计概念以三个独立的公共楼层为基础,通过在首层空间上方置入跨度超过100米的不对称桥梁结构而得以实现。该桥梁结构由钢桁架和钢梁构成,并由两个巨大的拱形钢结构提供支撑,其外部包覆以钢筋混凝土张力板。这一创新性的结构方案能够在构建无柱内部空间的同时,为地下公路隧道的修建提供可能。二级钢制桁架为悬挑的阳台和从屋顶延伸的不对称顶篷提供了支撑,成为一个能够适应永久和临时功能需要的独特结构。
赫尔辛基中央图书馆-77
赫尔辛基中央图书馆-78
赫尔辛基中央图书馆-79
赫尔辛基中央图书馆-80
赫尔辛基中央图书馆-81
赫尔辛基中央图书馆-82
赫尔辛基中央图书馆-83
赫尔辛基中央图书馆-84

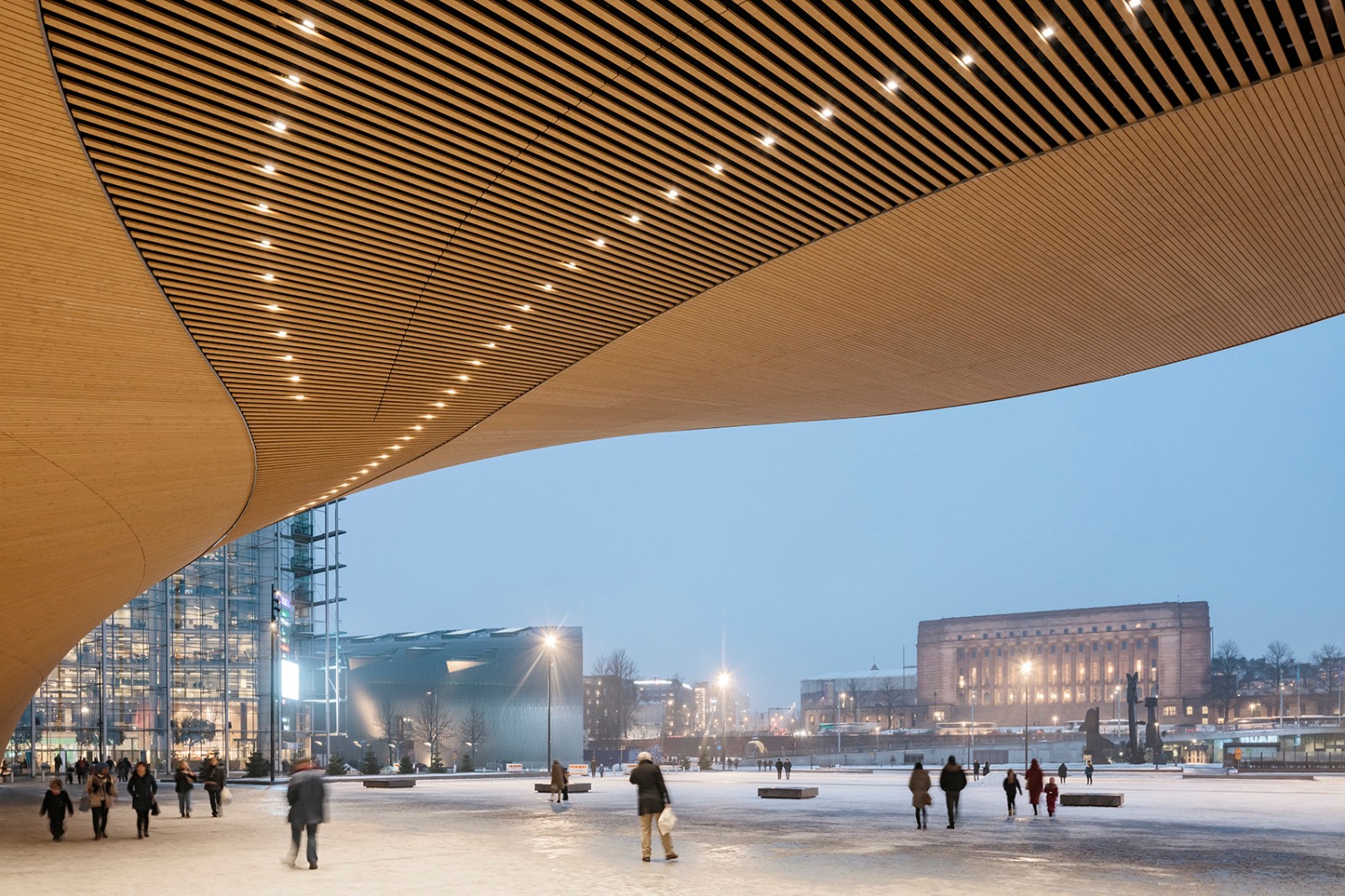

赫尔辛基中央图书馆-85
赫尔辛基中央图书馆-86
赫尔辛基中央图书馆-87
赫尔辛基中央图书馆-88
赫尔辛基中央图书馆-89
赫尔辛基中央图书馆-90
▼首层平面图
赫尔辛基中央图书馆-92
赫尔辛基中央图书馆-93

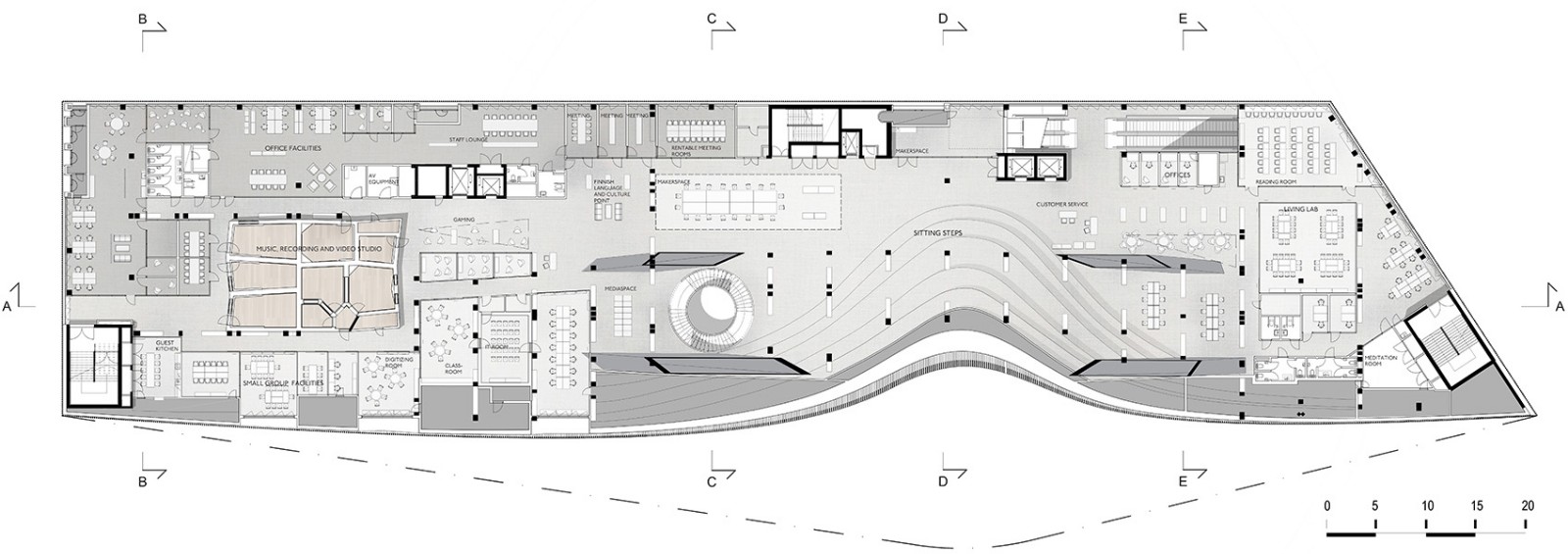

▼二层平面图
赫尔辛基中央图书馆-95
赫尔辛基中央图书馆-96

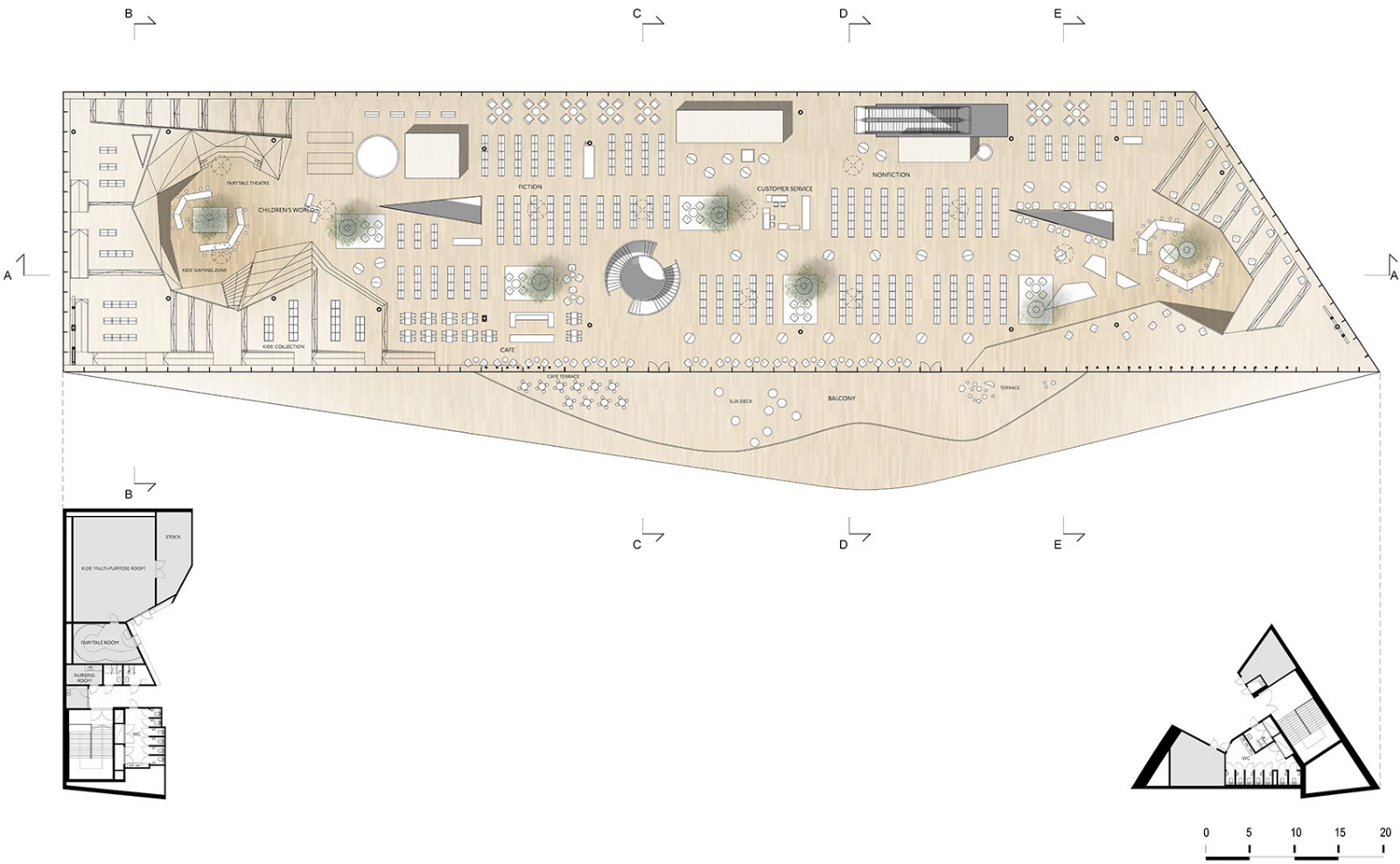

▼顶层平面图
赫尔辛基中央图书馆-98

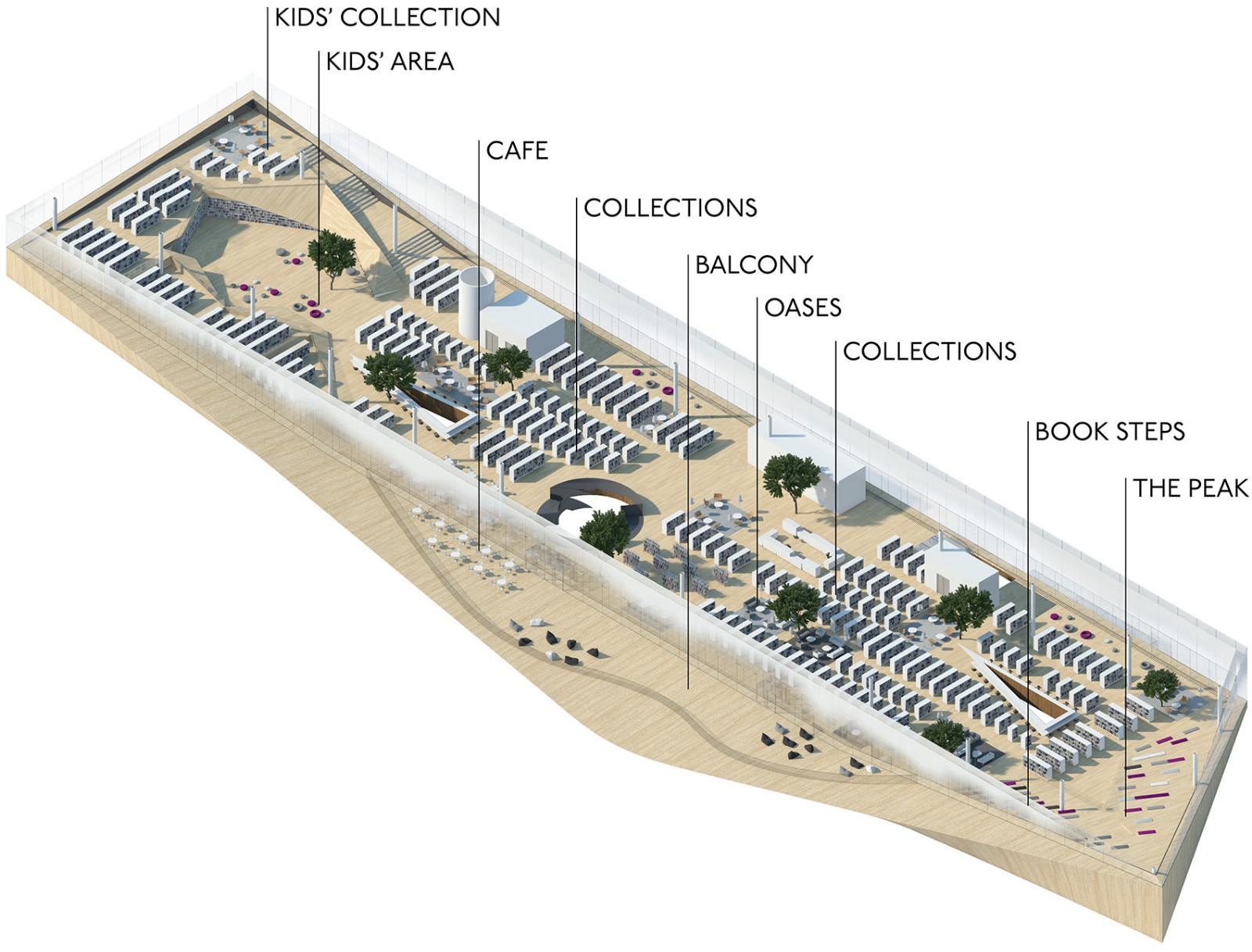

赫尔辛基中央图书馆-99

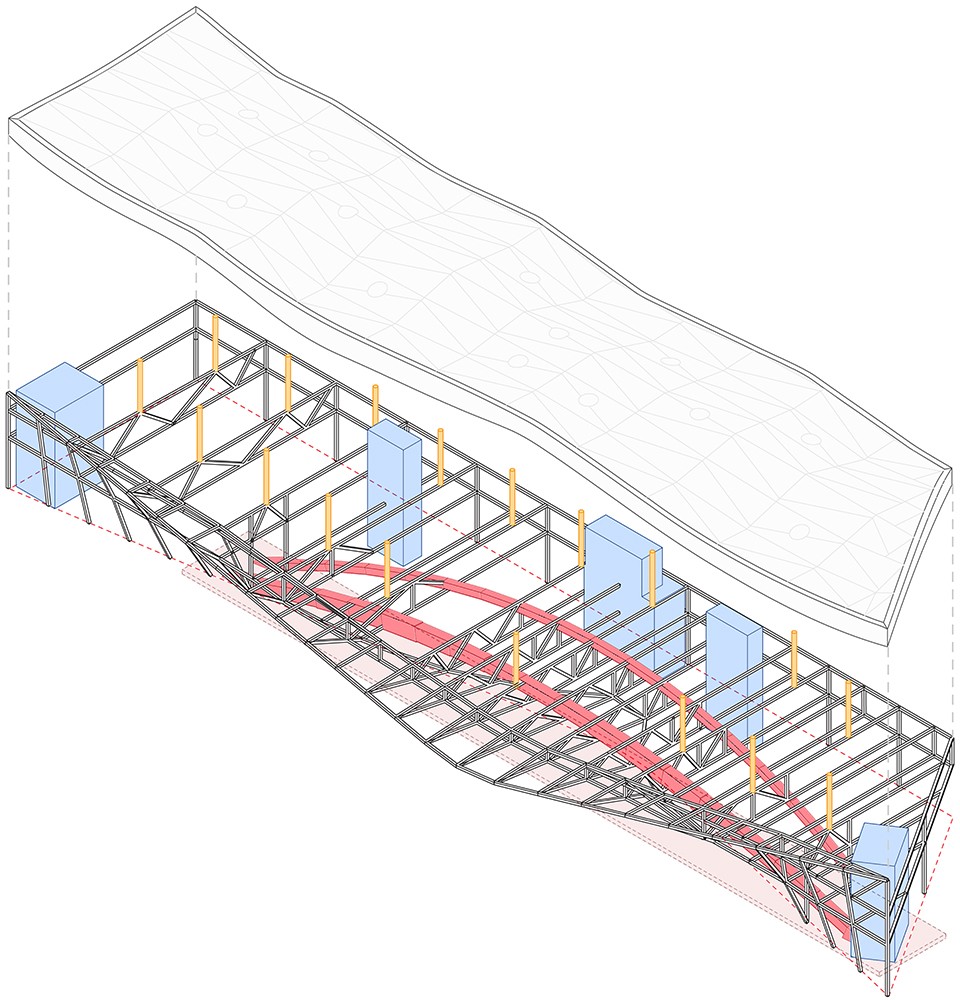

▼结构轴测图
赫尔辛基中央图书馆-101
▼轴测图
赫尔辛基中央图书馆-103

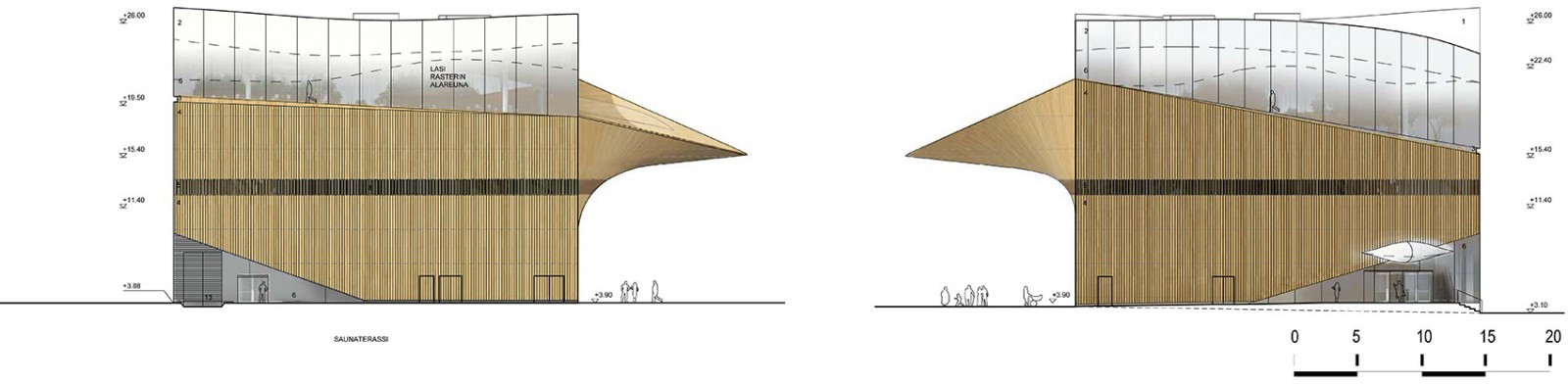

▼北立面图和南立面图
赫尔辛基中央图书馆-105
赫尔辛基中央图书馆-106
赫尔辛基中央图书馆-107

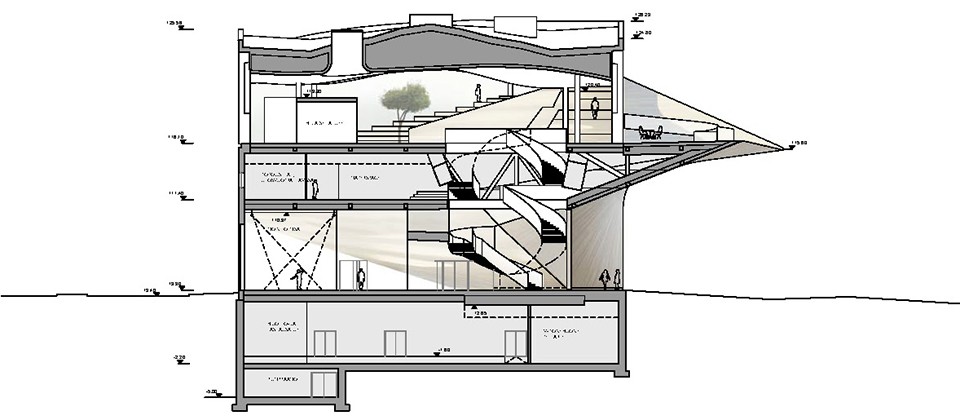

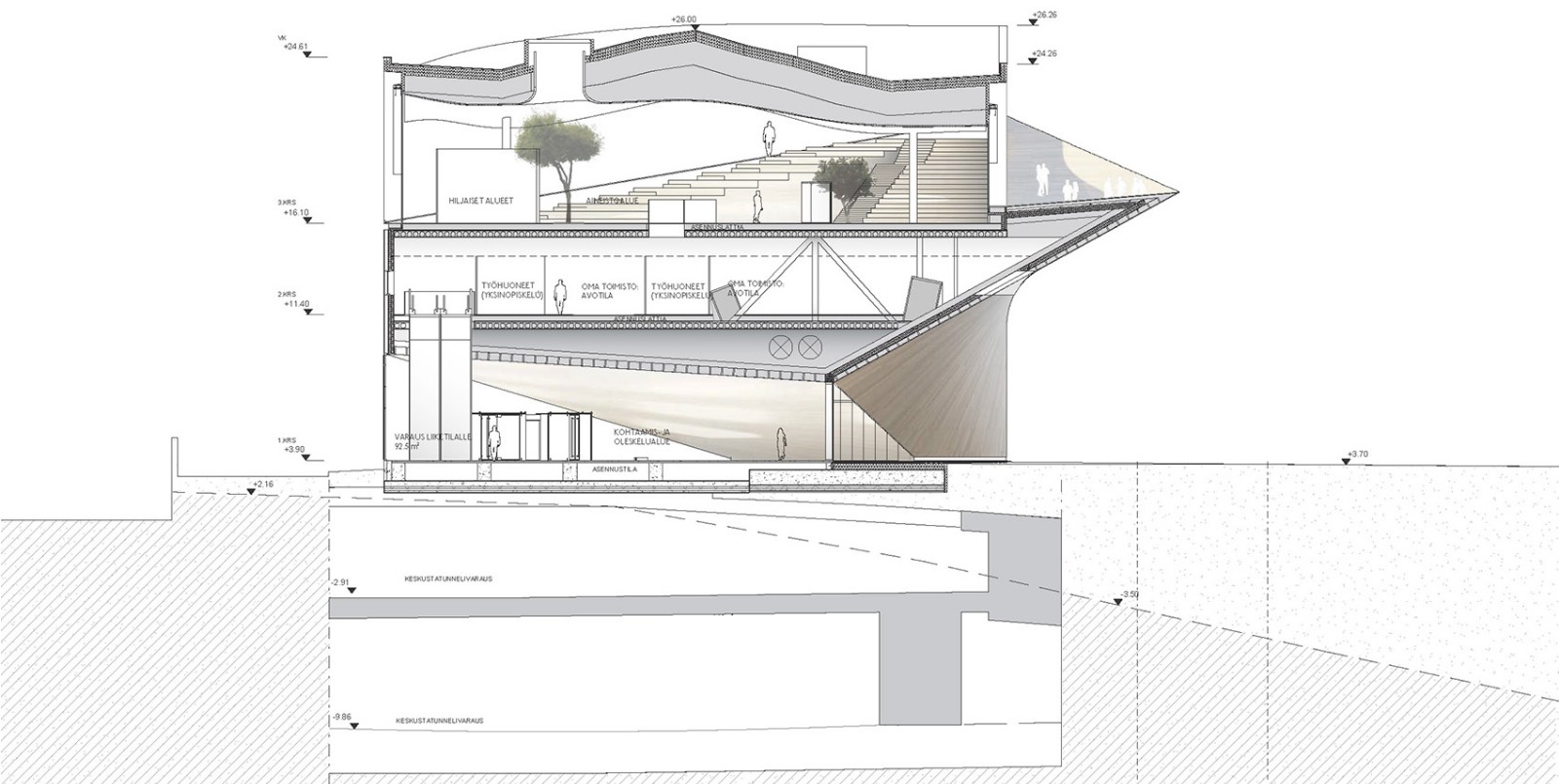

▼横剖面图
赫尔辛基中央图书馆-109

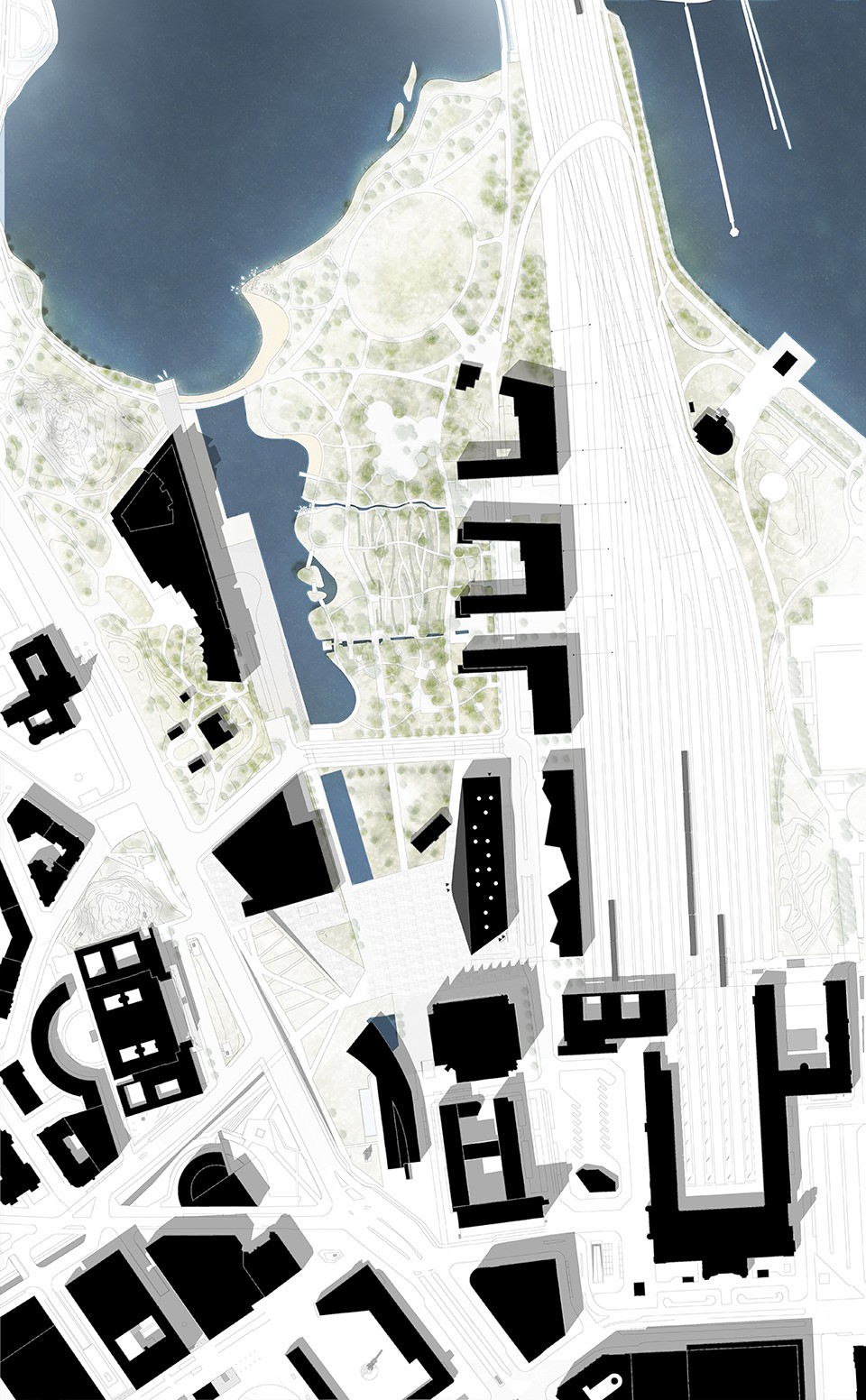

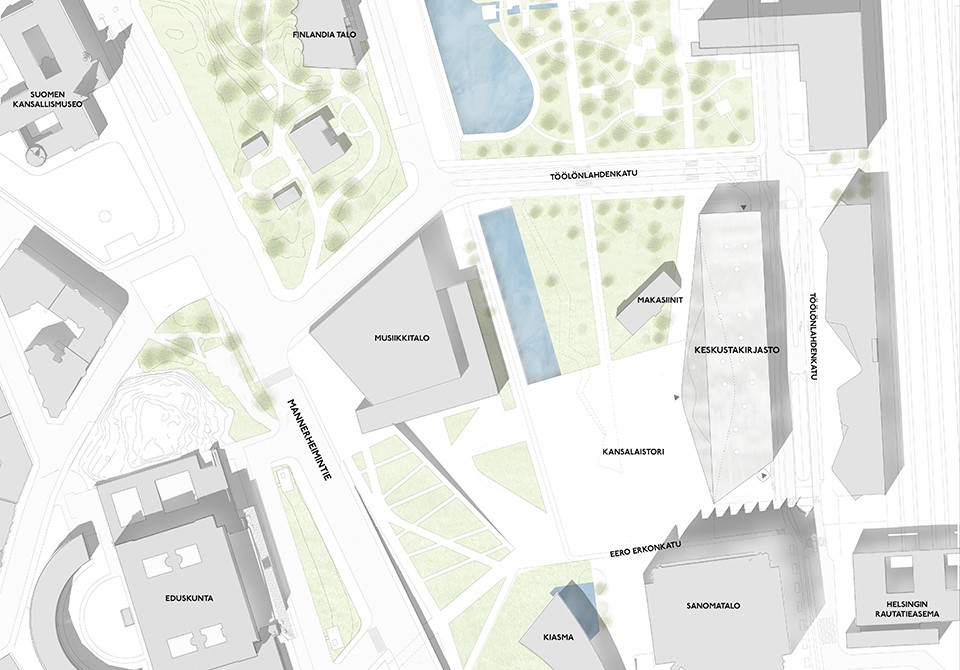

▼场地平面图
赫尔辛基中央图书馆-111
赫尔辛基中央图书馆-112

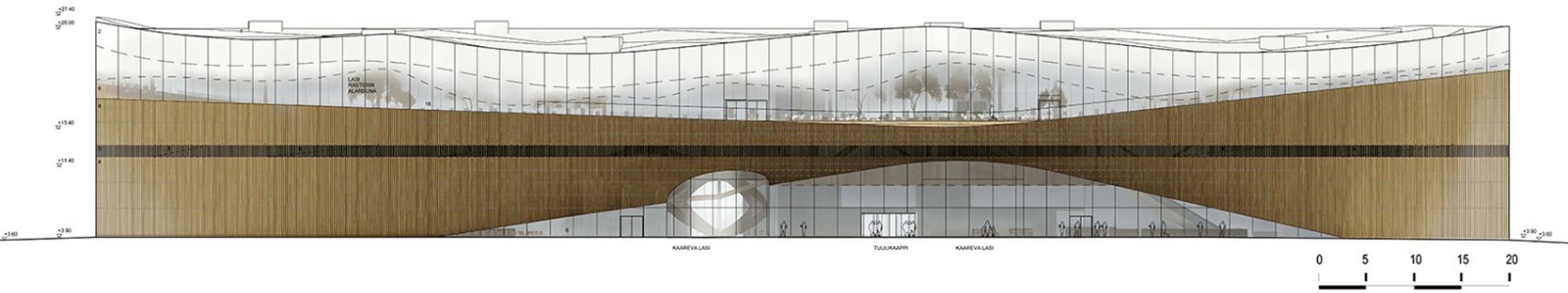

▼西立面图
赫尔辛基中央图书馆-114
▼东立面图
赫尔辛基中央图书馆-116

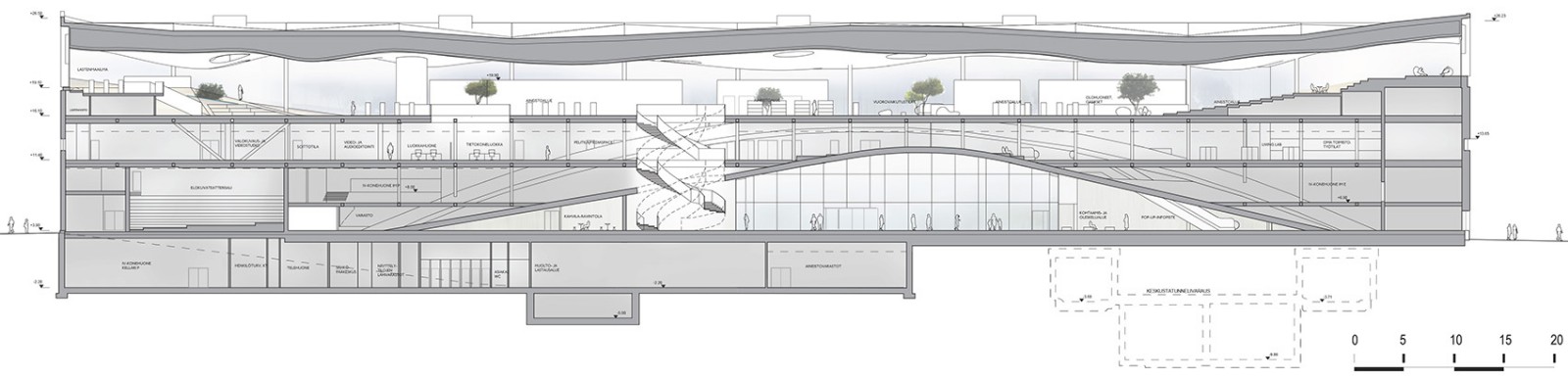

▼剖面图
赫尔辛基中央图书馆-118
