Obytný súbor Ramzun Creek, Dubaj

Autori:

Bc. Ľubomír Štulrajter, Bc. Lukáš Kopiar

Spolupráca:

Ing. arch. Pavol Paňák (vedúci práce)

Návrh:

2017 - 2018

Adresa:

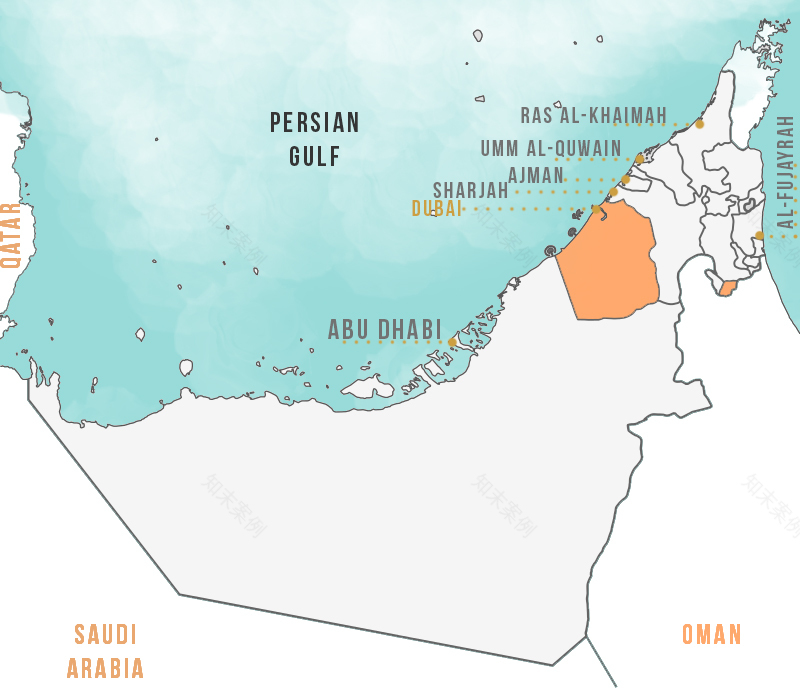

Dubaj, Spojené arabské emiráty

Publikované:

19. apríl 2018

Navrhovanie v extrémnych klimatických podmienkach. "Prepletená" obytná štruktúra hľadá inšpiráciu v

hustej arabskej zástavbe, v spleti uzavretých priestorov a nádvorí. Členitá priestorová skladba objektov a využitie vodného prvku sú základnými predpokladmi pre vytvorenie obývateľného a energeticky efektívneho bývania v púštnej oblasti. Autori vo vkusnej miere pracujú so vzorom a motívom

často využívaným nielen v orientálnej architektúre.

Prácu predstavujeme s autorským textom:

Zadanie

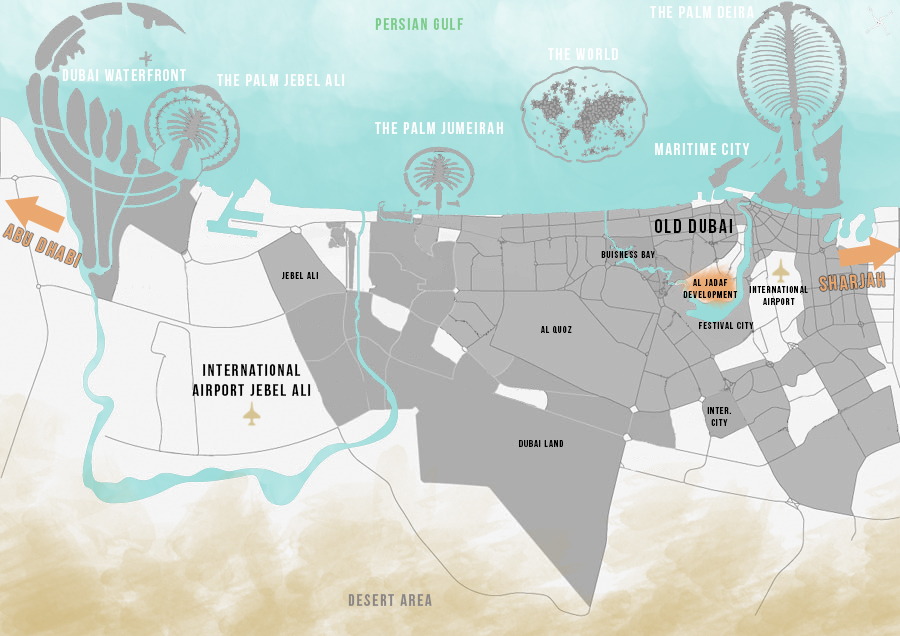

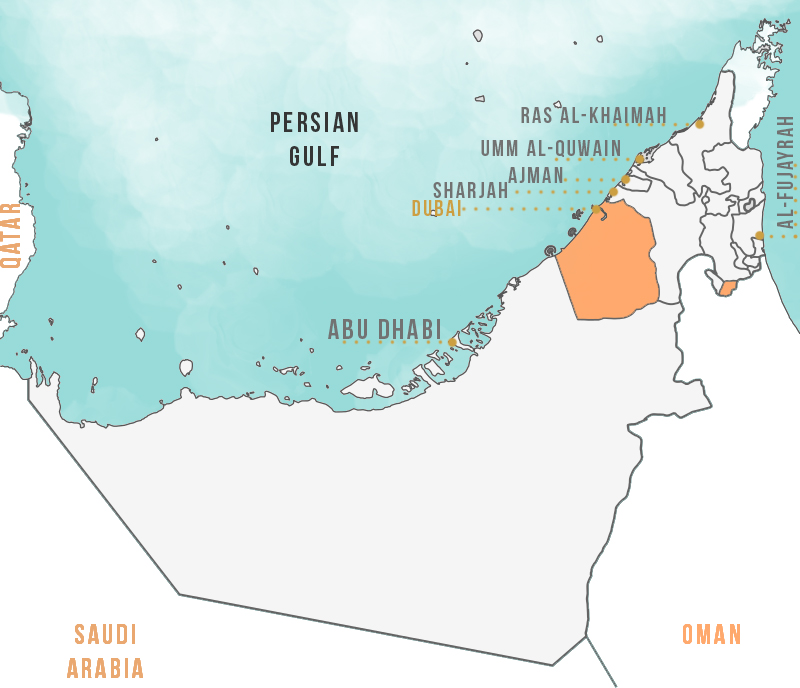

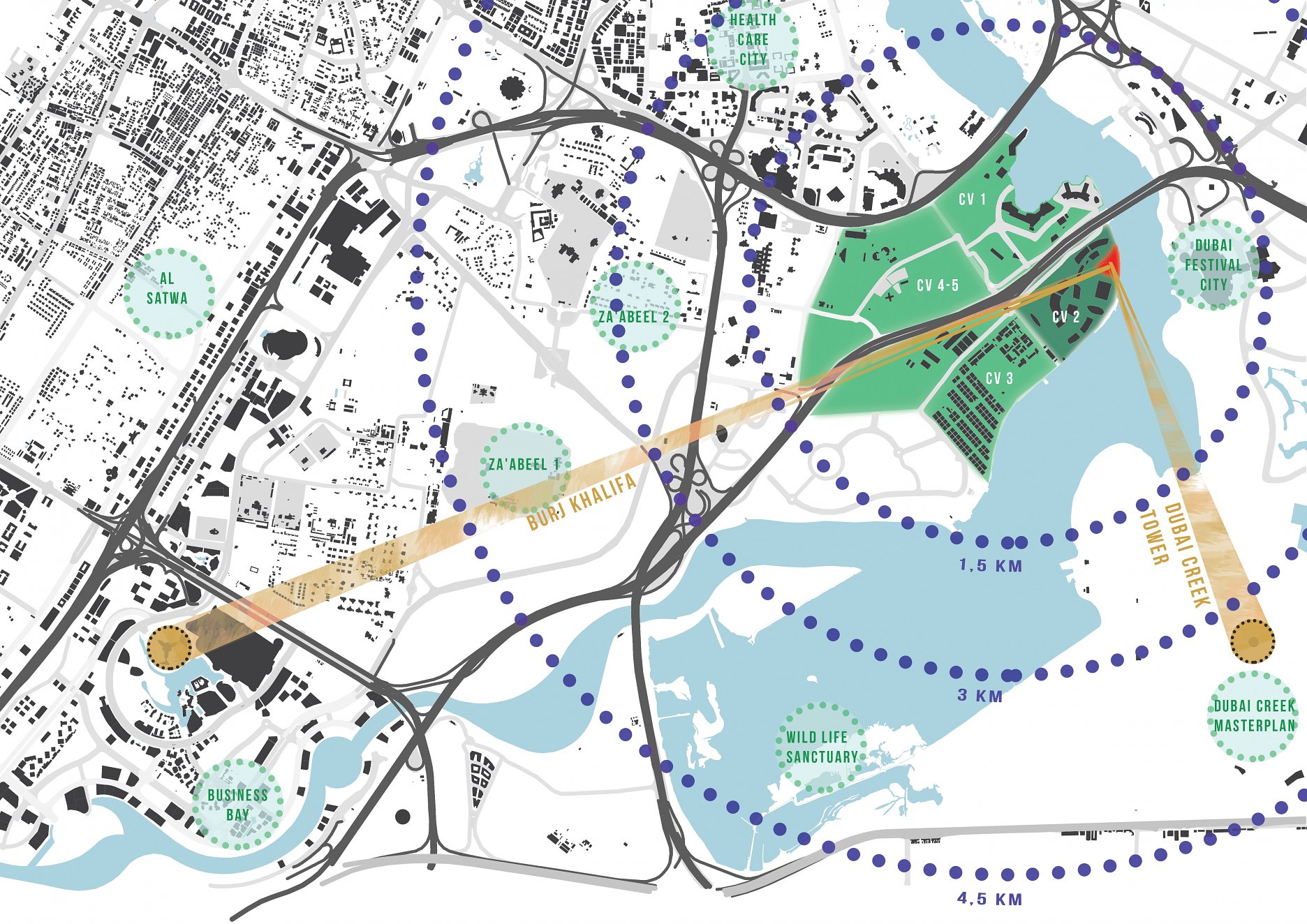

Hlavnou náplňou 14. ročníka študentskej súťaže Isover Multicomfort House bol návrh udržateľného súboru, v transkultúrnej oblasti. Pozemok návrhu sa nachádza v Dubaji, v oblasti Al Jadaf, v kultúrnej dedine Culture Village 2, pri zálive Dubai Creek. V minulosti bola táto oblasť púšťou, dnes je miestom intenzívnej výstavby. V súčasnosti sa na pozemku nachádza dok slúžiaci na opravu a výstavbu lodí takzvaný Dhow.

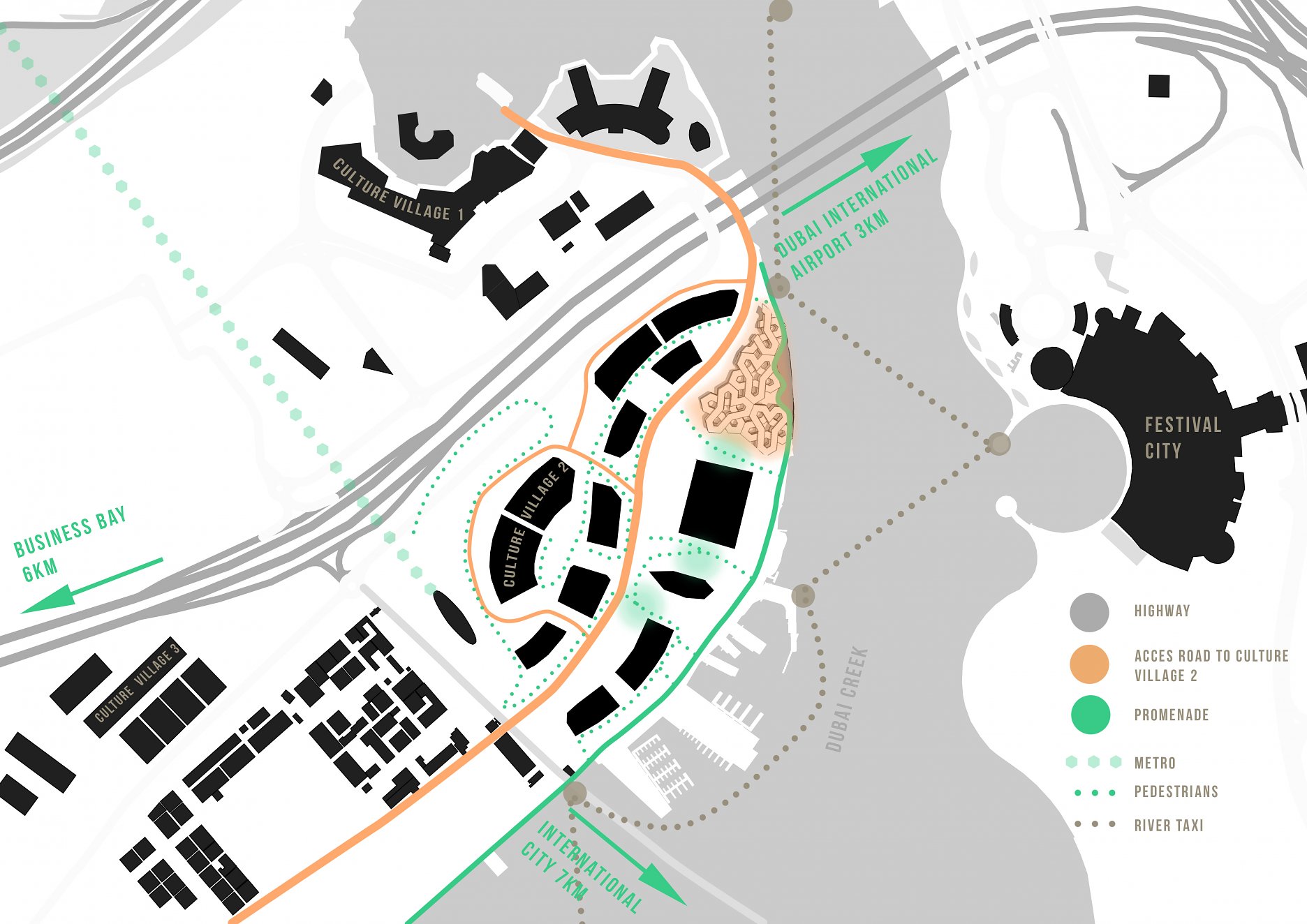

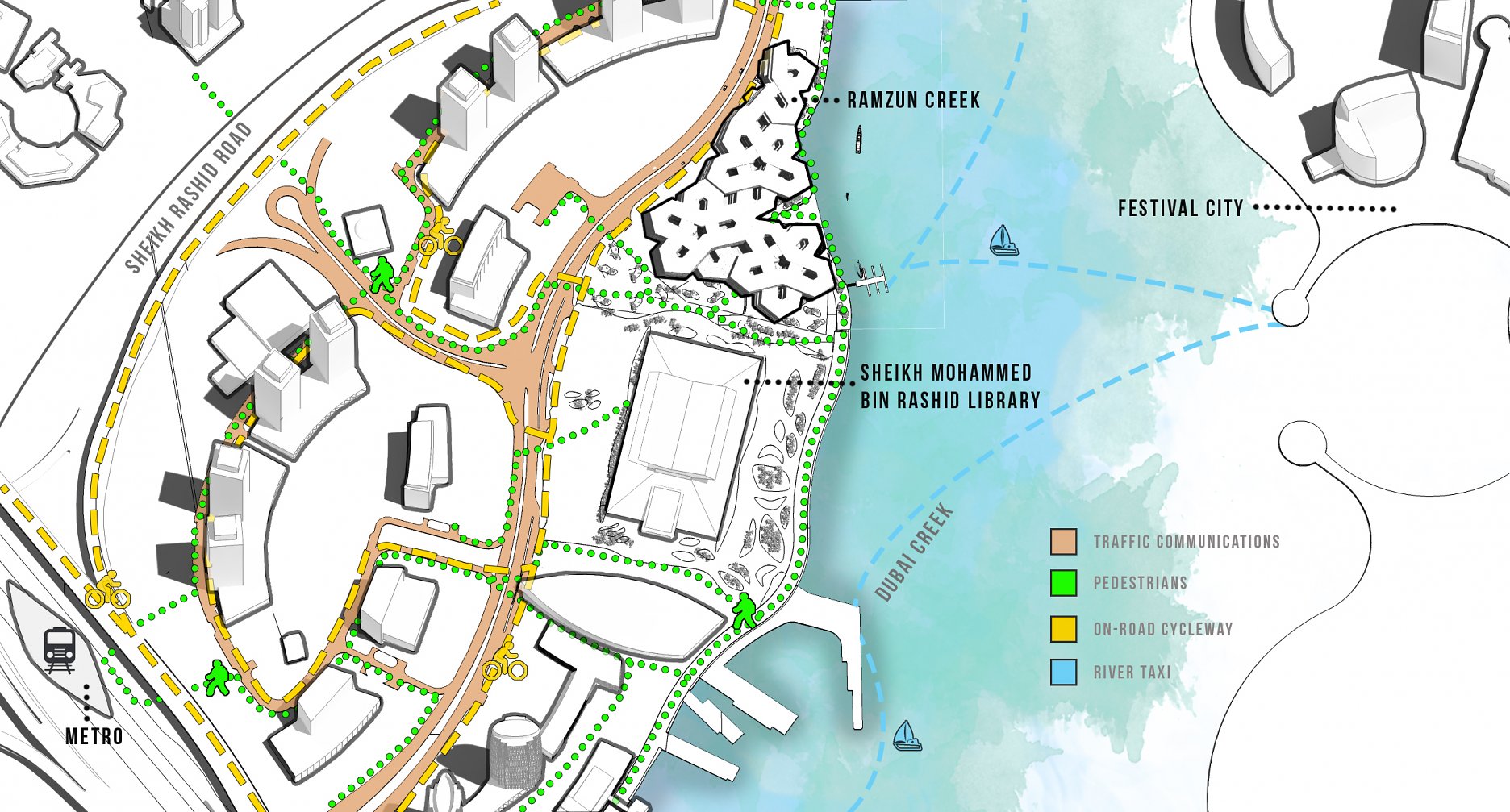

Náš návrh spadá do druhej zo štyroch plánovaných fáz výstavby Culture Village 2. Projekt zohľadňuje prepojenie a väzby na okolité budovy a promenádu, ktorá má prechádzať pozdĺž celej kultúrnej dediny. Vizuálne sa k pozemku viaže plánovaná výstavba knižnice v tvare otvorenej knihy. V susedstve sa stavia aj budúca najvyššia stavba sveta - veža Dubai Creek Tower. V diaľke zas môžeme vidieť mrakodrap Burj Khalifa.

Východiská návrhu

Dôležité faktory, ktoré ovplyvnili náš návrh boli najmä prepojenie s budúcou knižnicou a vonkajšia klíma. Dôležité bolo myslieť na celoročné teploty. Iba 3 až 4 mesiace do roka sú také, kedy človek fyzicky zvláda akékoľvek exteriérové aktivity, či už cez deň alebo v noci. Návrh ovplyvnila aj výšková regulácia obmedzená na 45 metrov a snaha o zabezpečenie výhľadov z výškových budov na západ od parcely. Zohľadňovali sme zastavanú plochu určenú na 62% z pozemku. Byty v objekte boli podľa zadania určené na dlhodobé bývanie aj prenájom. Priestory sú určené prevažne pre non-emirates ľudí z rôznym sociálno-kultúrnym pozadím. Zhruba 10% bytových jednotiek je určených na prenájom pre kreatívnu komunitu.

Inšpirácia a koncept

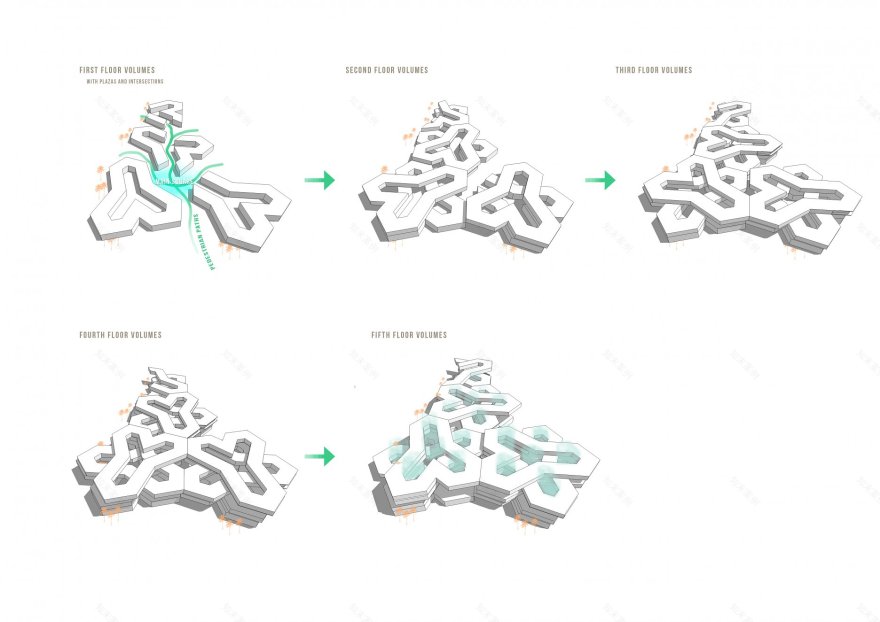

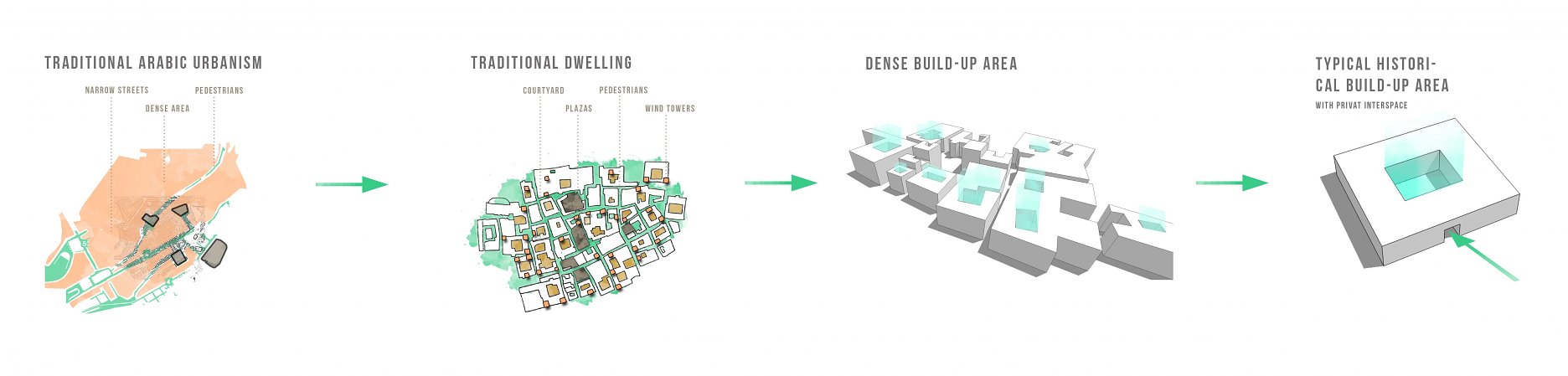

Inšpiráciu sme hľadali v arabskej kultúre, v tradíciíách rozprávkach, básniach, v historickej výstavbe, materiáloch, v obliekaní, tancoch, speve, vo faune aj flóre. Zastavili sme sa pri hustej arabskej zástavbe, spleti uzavretých štruktúr a nádvorí a v architektúre často využívaných vzoroch a motívoch. Nemali sme však konkrétne odôvodnenie, prečo by sme mali použiť práve jeden z nich. Upli sme sa na náboženstvo, zistili sme, že islamský život sa zakladá na piatich pilieroch islamu a motlitbách konajúcich sa päť krát za deň. Symbolickú päťku sme spojili so spomínaným arabským vzorom - päťcípou hviezdou. Ramená hviezdy sú cez seba poprepletené, čo navodzuje 3D dojem. Tu vznikol nápad vytvoriť objekt, ktorého jednotlivé podlažia voči sebe rotujú - sú vzájomne prepletené. Namiesto samostatne stojacich solitérov sme sa snažili vytvoriť homogénnu štruktúru, respektíve zhluk budov, tak ako v historických arabských mestách. Tým sme zabezpečili permanentný tieň pre ľudí, ktorí sú chránení pred silným slnkom. Vznikol príjemný mestský priestor pre organizovanie kultúrnych podujatí aj počas dňa.

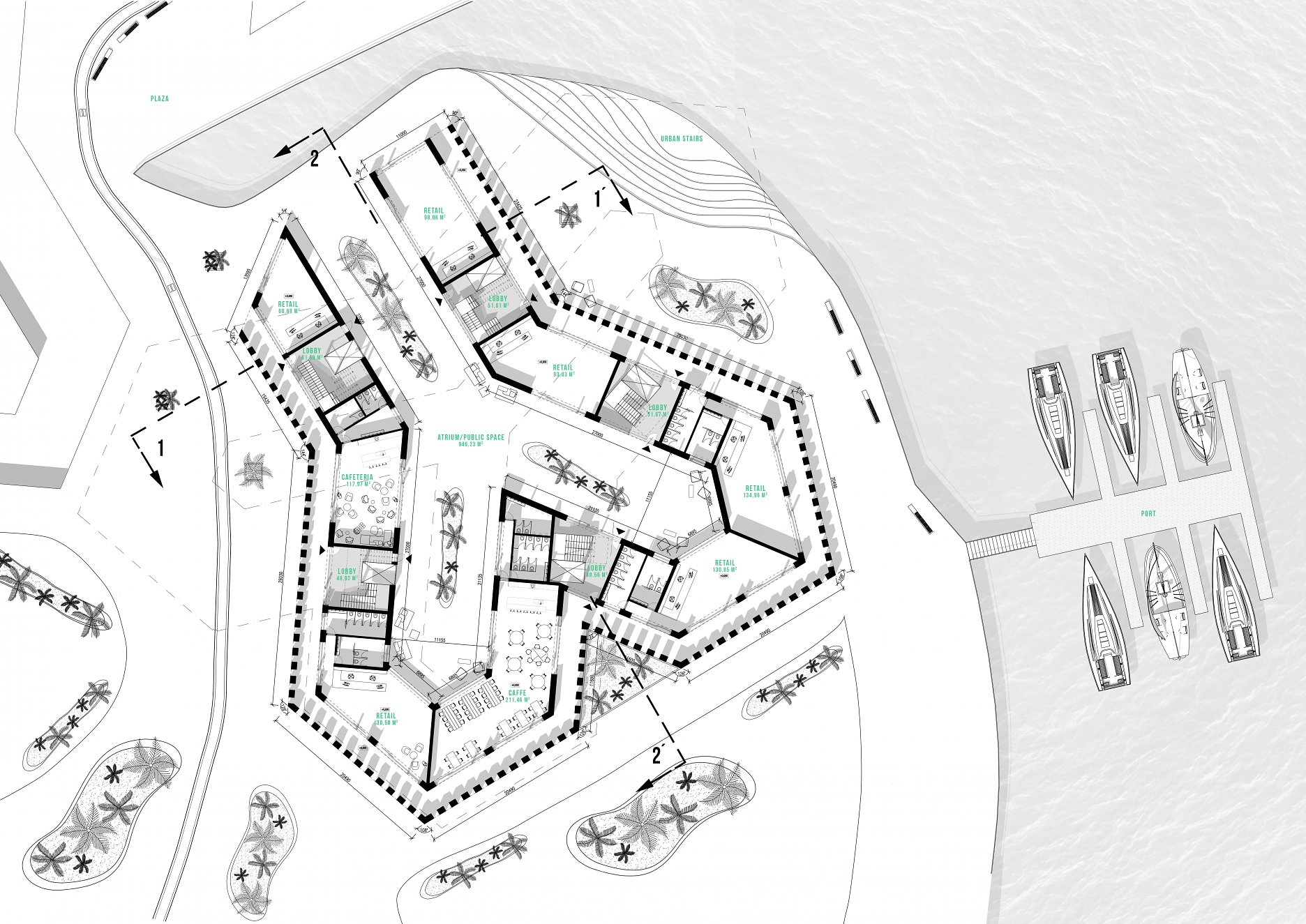

Dispozícia a prevádzka

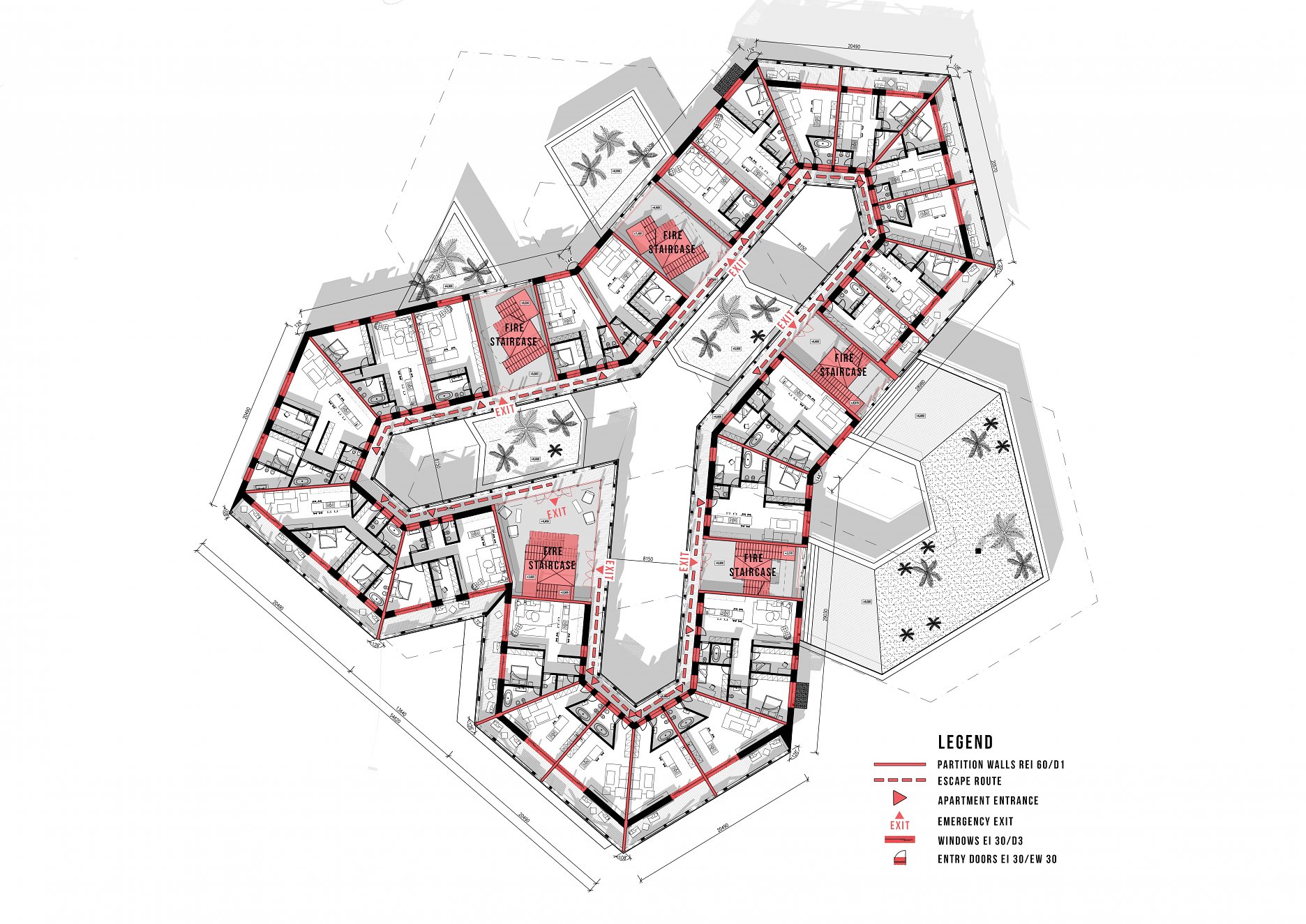

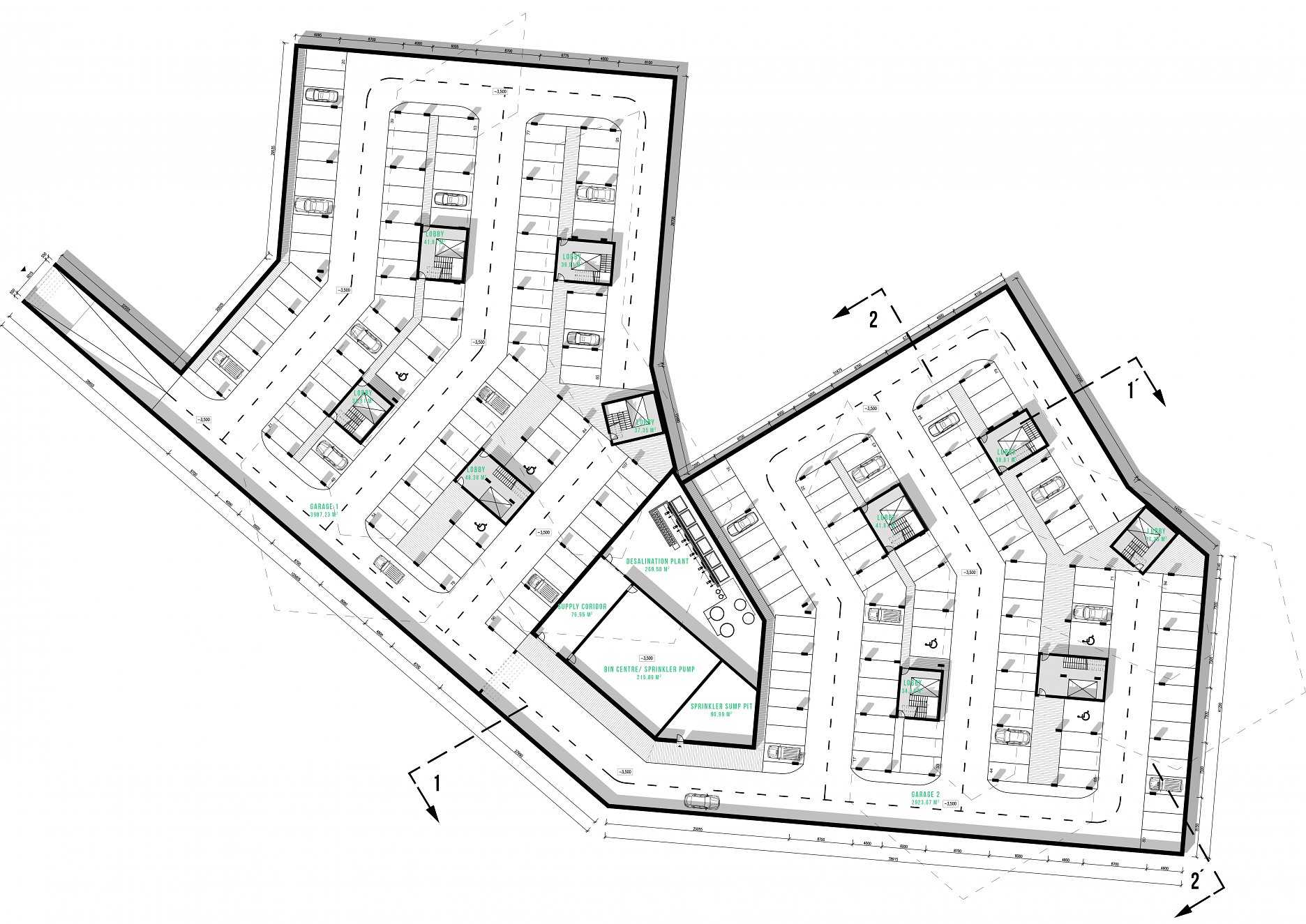

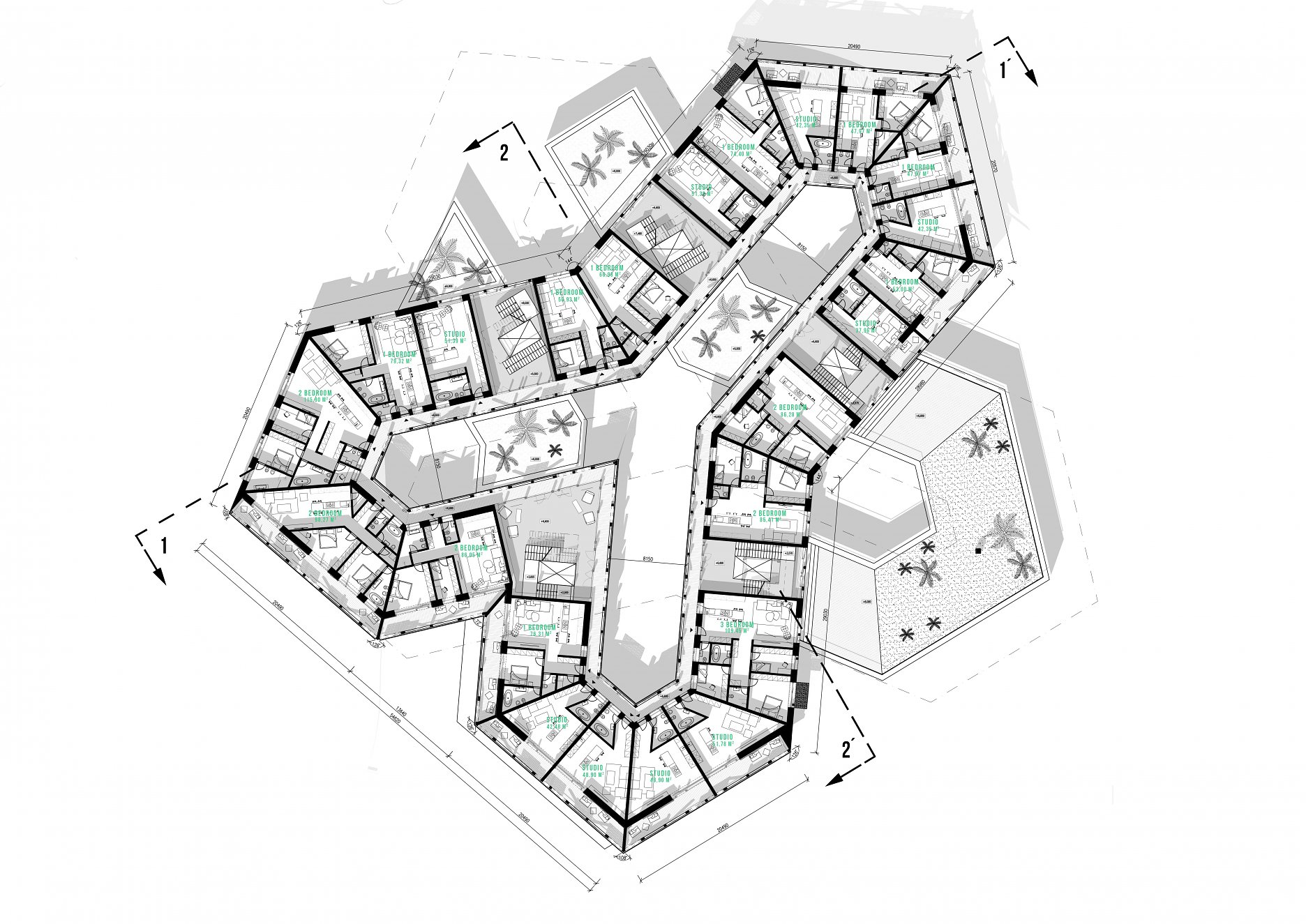

Súčasťou projektu je vodný element, ktorý sme "vtiahli" pod objekty. Slúži na spríjemnenie vonkajšieho prostredia, ale taktiež hrá úlohu v našom energetickom návrhu. Parterom priamo prechádza ulička prepájajúca dve námestia a spomínanú knižnicu. Z oboch námestí sú zabezpečené výhľady na Festival City, a zároveň z druhého aj na budúcu najvyššiu stavbu sveta. Do obytných blokov sa vstupuje z poloverejných átrií. Každý "vzor" (objekt) sa skladá z piatich nadzemných a jedného podzemného podlažia, navzájom prepojených piatimi vertikálnymi komunikačnými jadrami. Prístup do bytových jednotiek (studio, 1-3 bedroom) je zabezpečený z pavlačí, ktoré vedú po vnútornej strane každého podlažia.

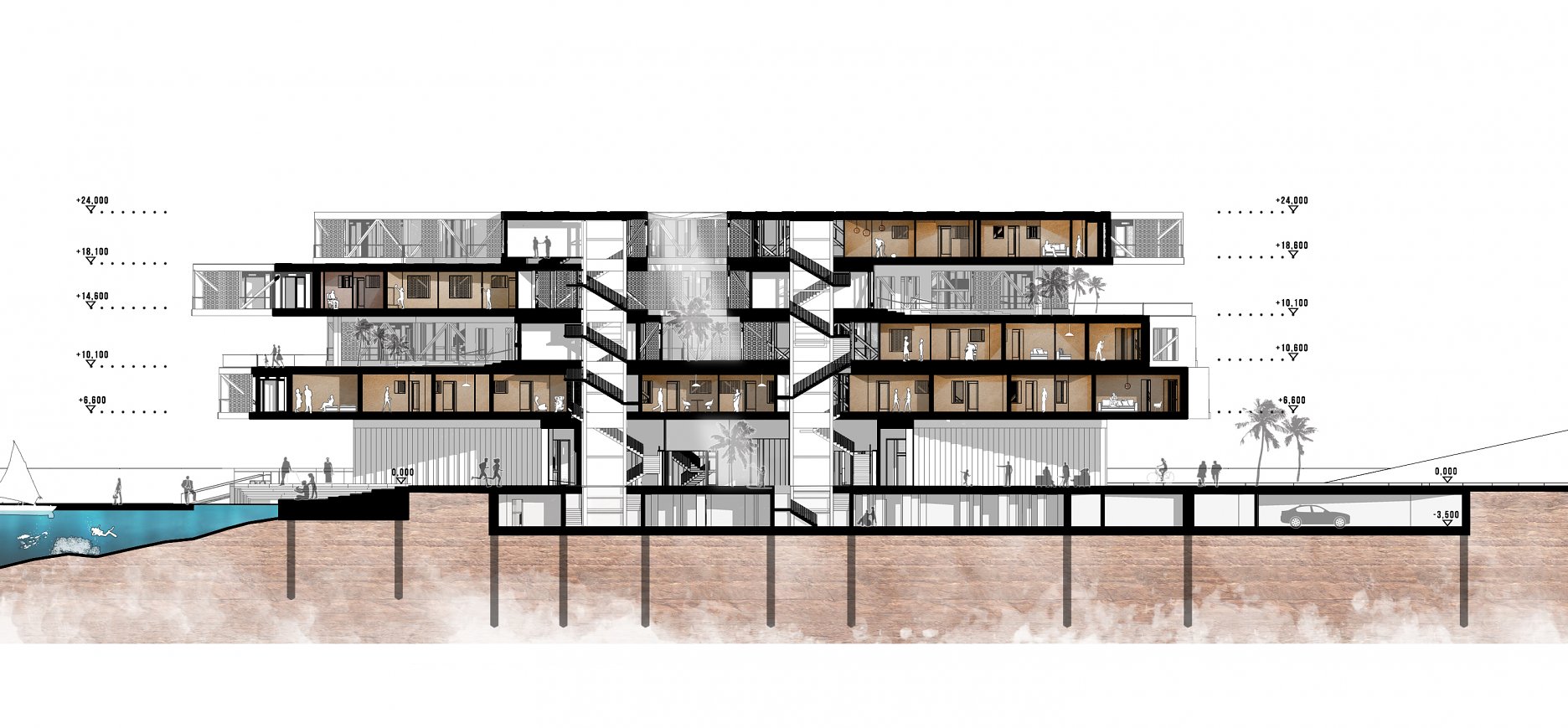

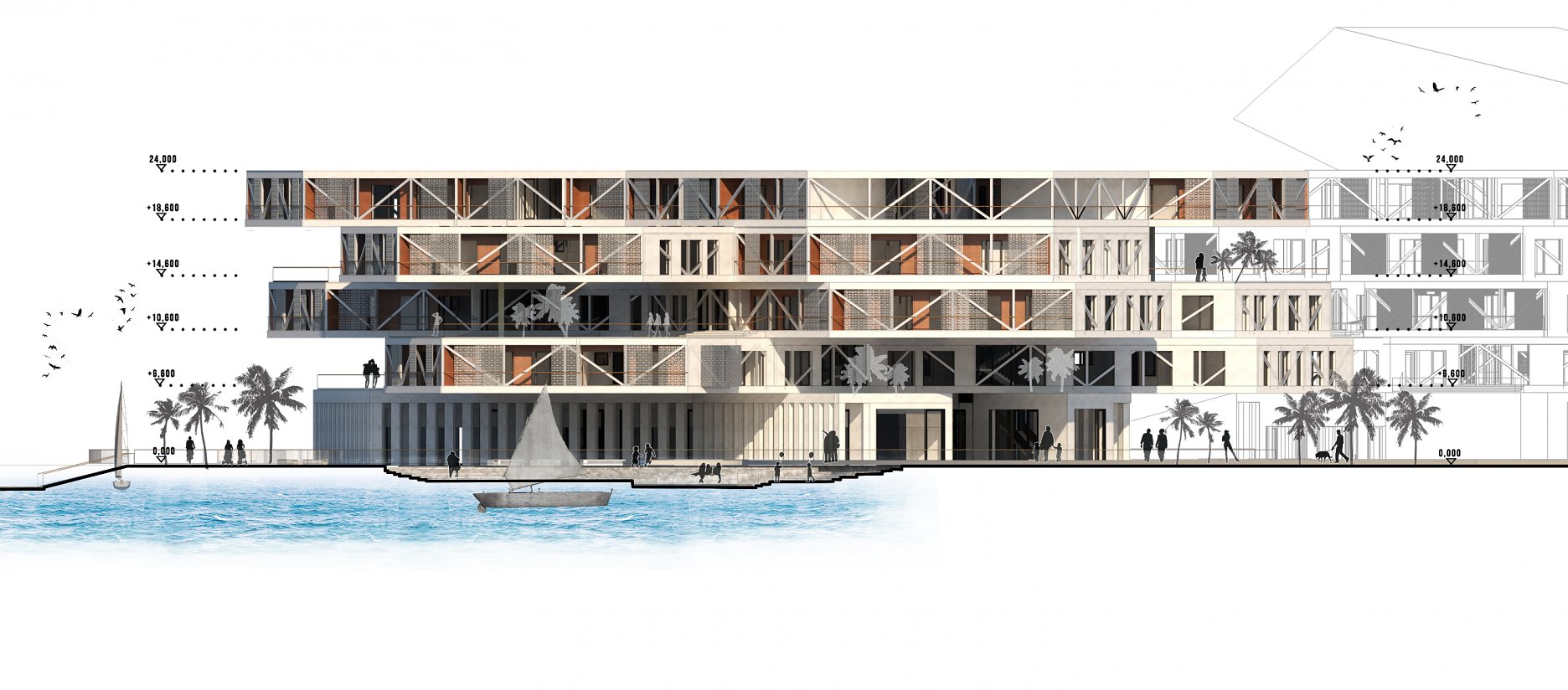

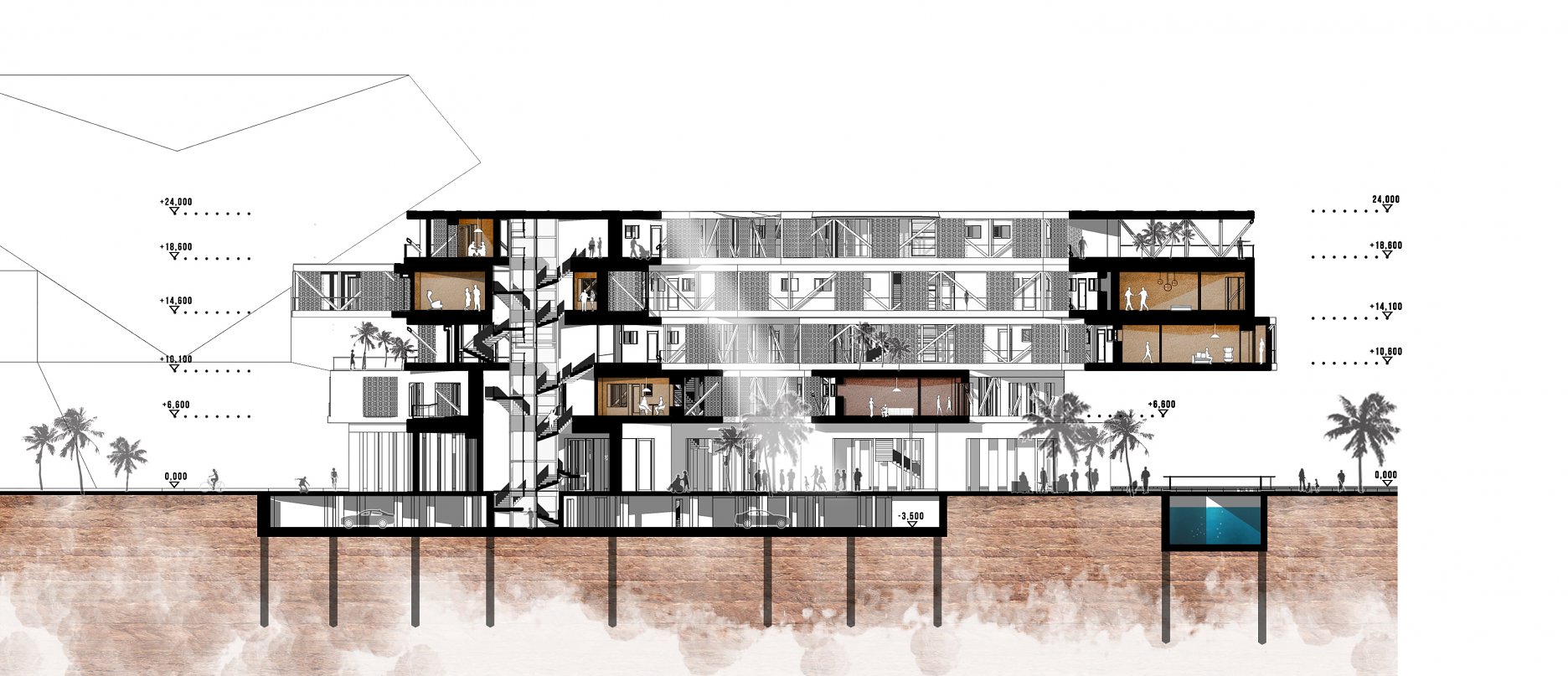

Priestorová skladba a konštrukcia

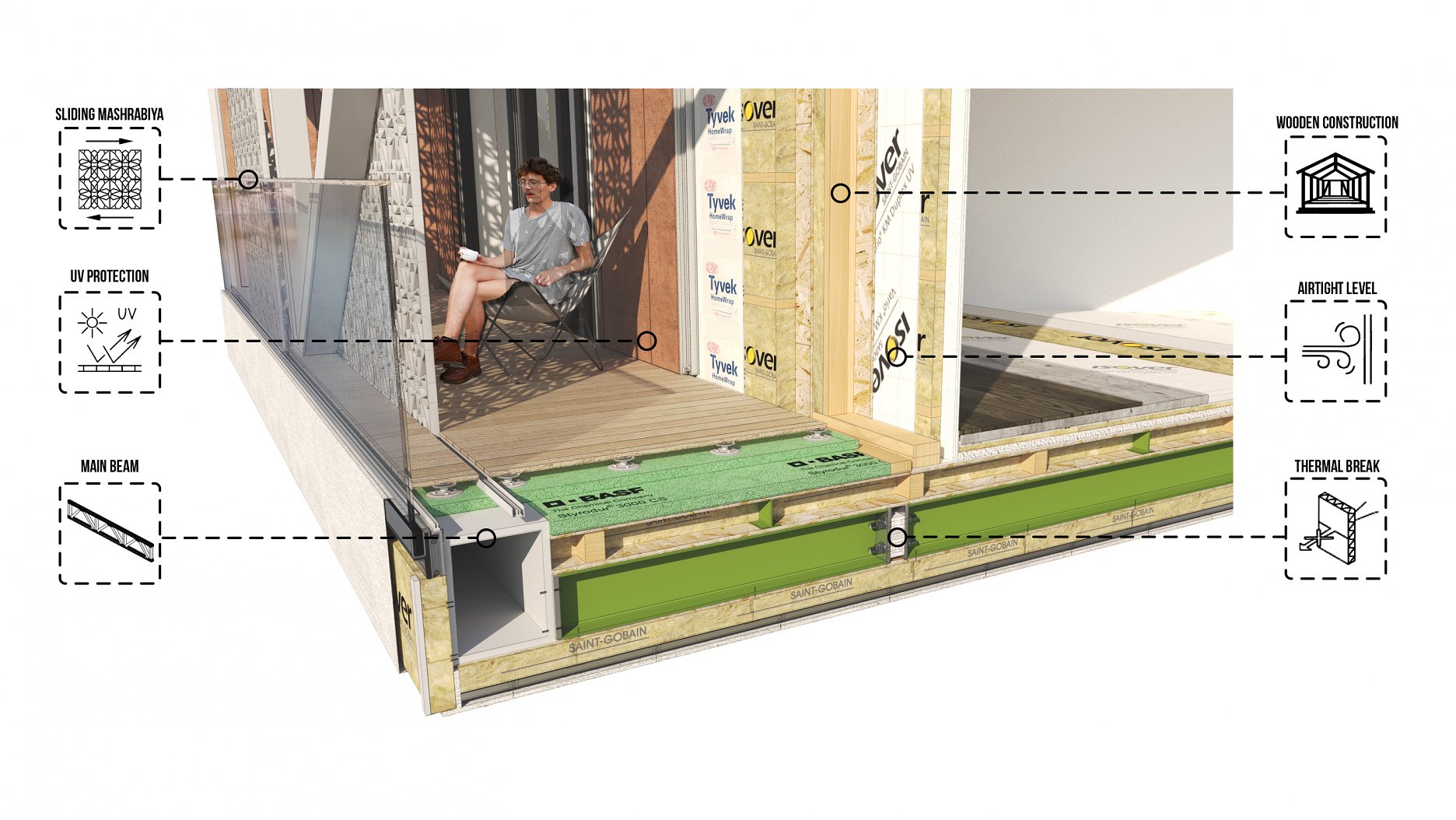

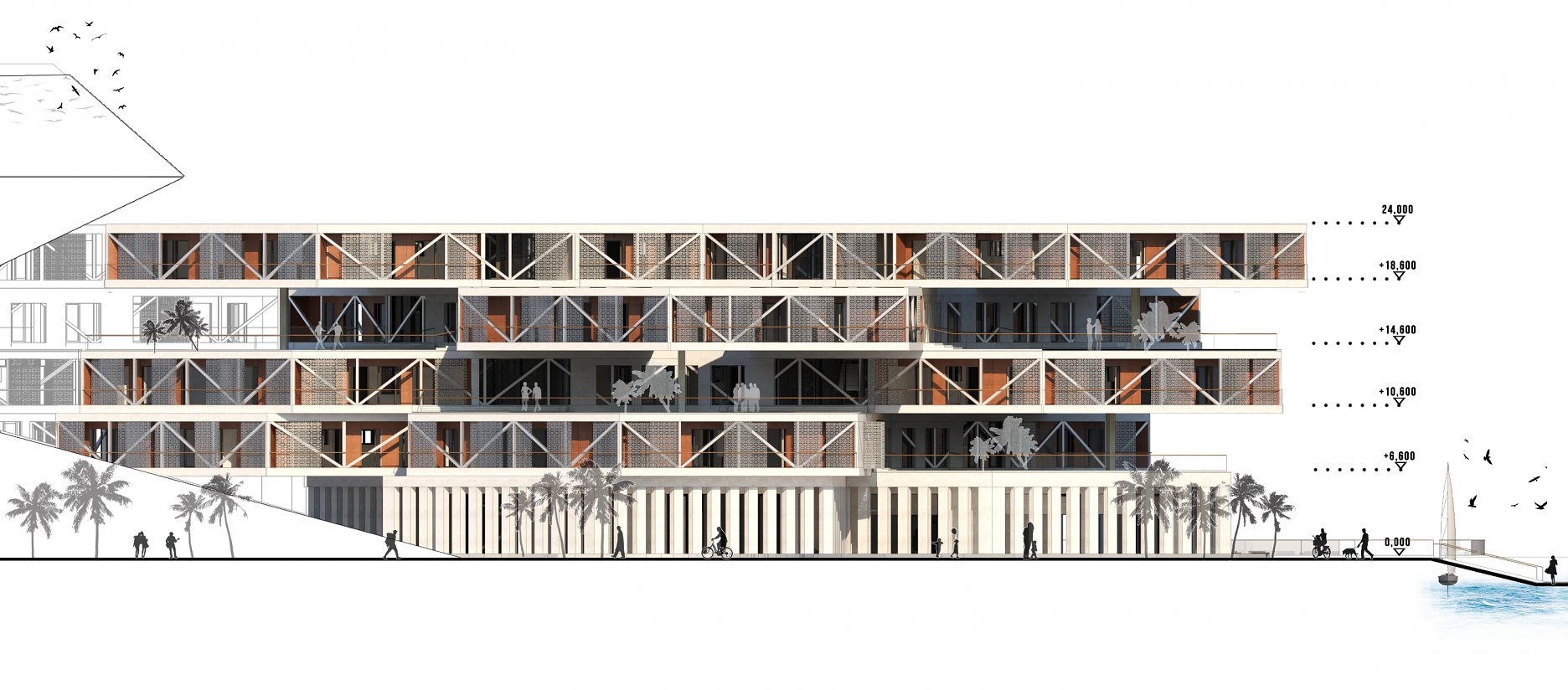

Z každého podlažia je možnosť vstúpiť aj na medzipodlažie, tienené ďalším nadzemným podlažím. Priestor je určený na výsadbu tunajšej flóry. Jej funkciou je zvlhčovať a ochladzovať suchý, horúci vzduch. Náš celkový koncept je doplnený tradičnými mashrabiya-mi, posuvnými prvkami na loggiách, kde je aplikovaný vzor päťcípej hviezdy v hustejšej forme. Cez štrbiny prenikajú lúče svetla, fasáda nie je vystavená priamemu slnku. Výrazným a viditeľným prvkom je oceľový väzník, ktorý tvorí hlavnú nosnú konštrukciu.

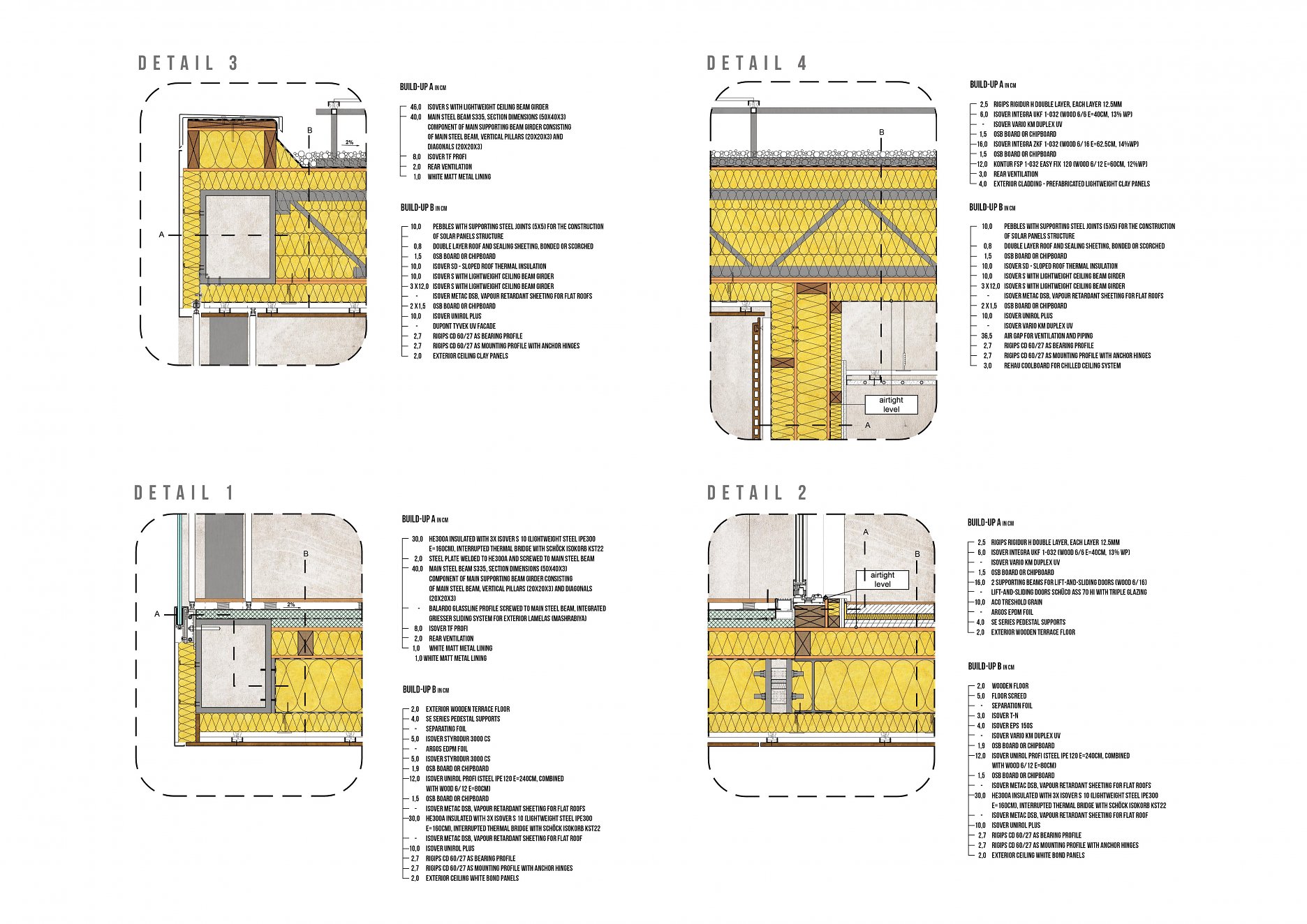

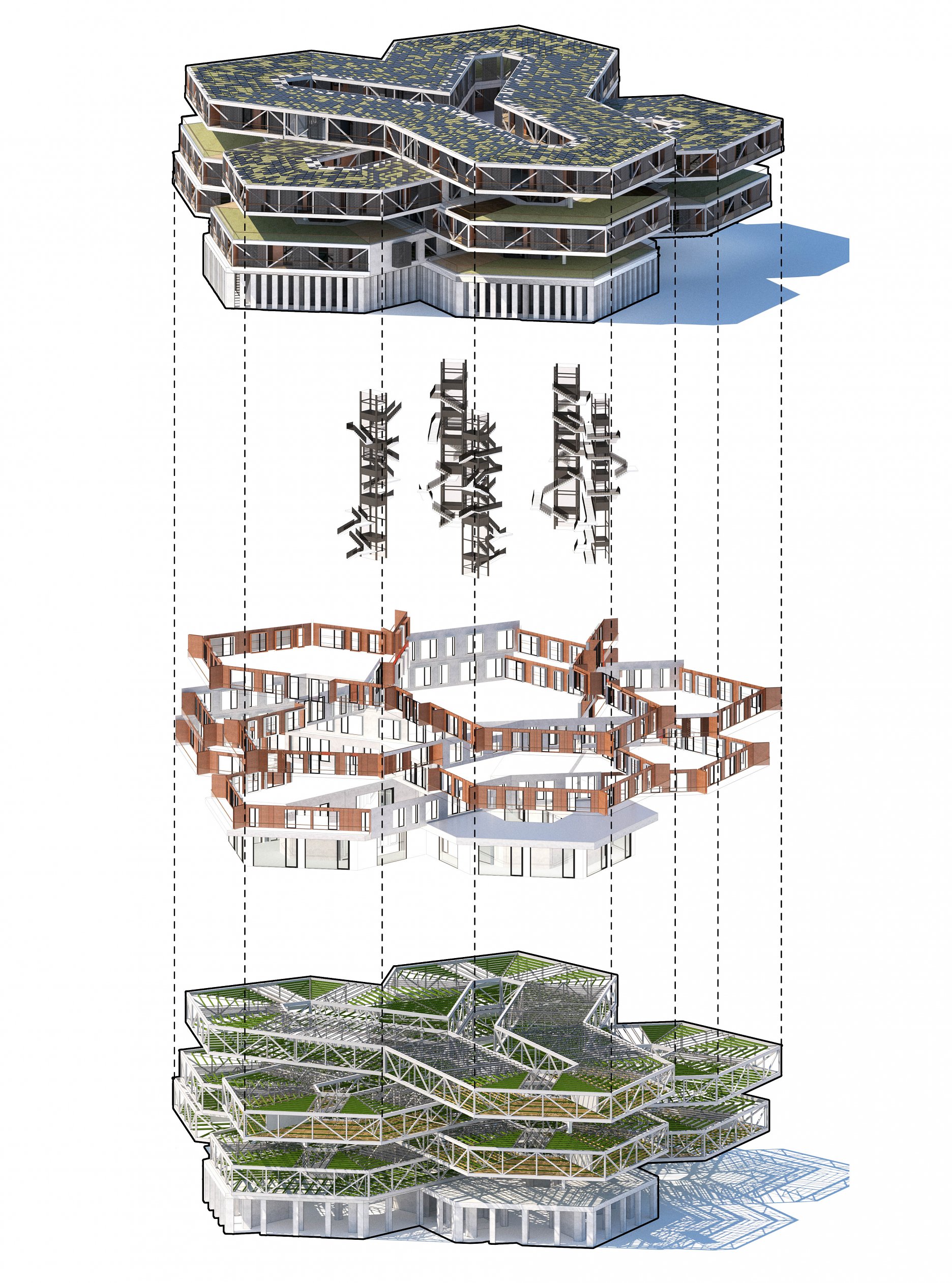

Touto priehradovou konštrukciou, doplnenou o nosné stĺpy, sme docielili vykonzolovanie jednotlivých podlaží. Väzníkové systémy prechádzajú po vnútornom a vonkajšom obvode každého podlažia. Tvoria nosnú časť konštrukcie, sú navzájom stabilizované a prepojené ďalšími priehradovými nosníkmi, ktoré sú súčasťou medzibytových stien. Obvodové konštrukcie sú drevené, takisto aj nenosné priečky. Stropnú konštrukciu tvoria oceľové nosníky a priehradové väzníky. Tieto väzníky sú zvolené hlavne kvôli rozvodom vzduchotechniky a techniky systémového chladenia stropov.

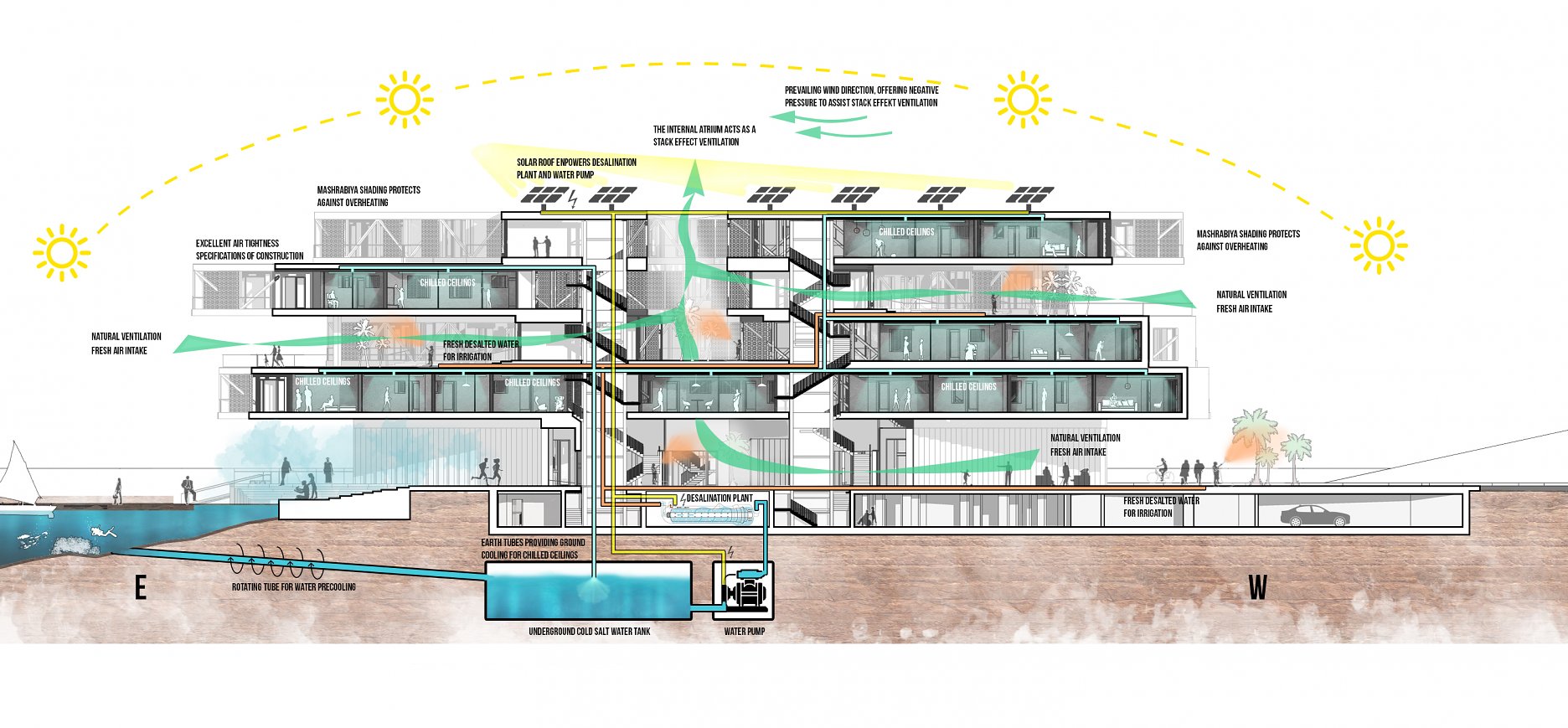

Energetický koncept

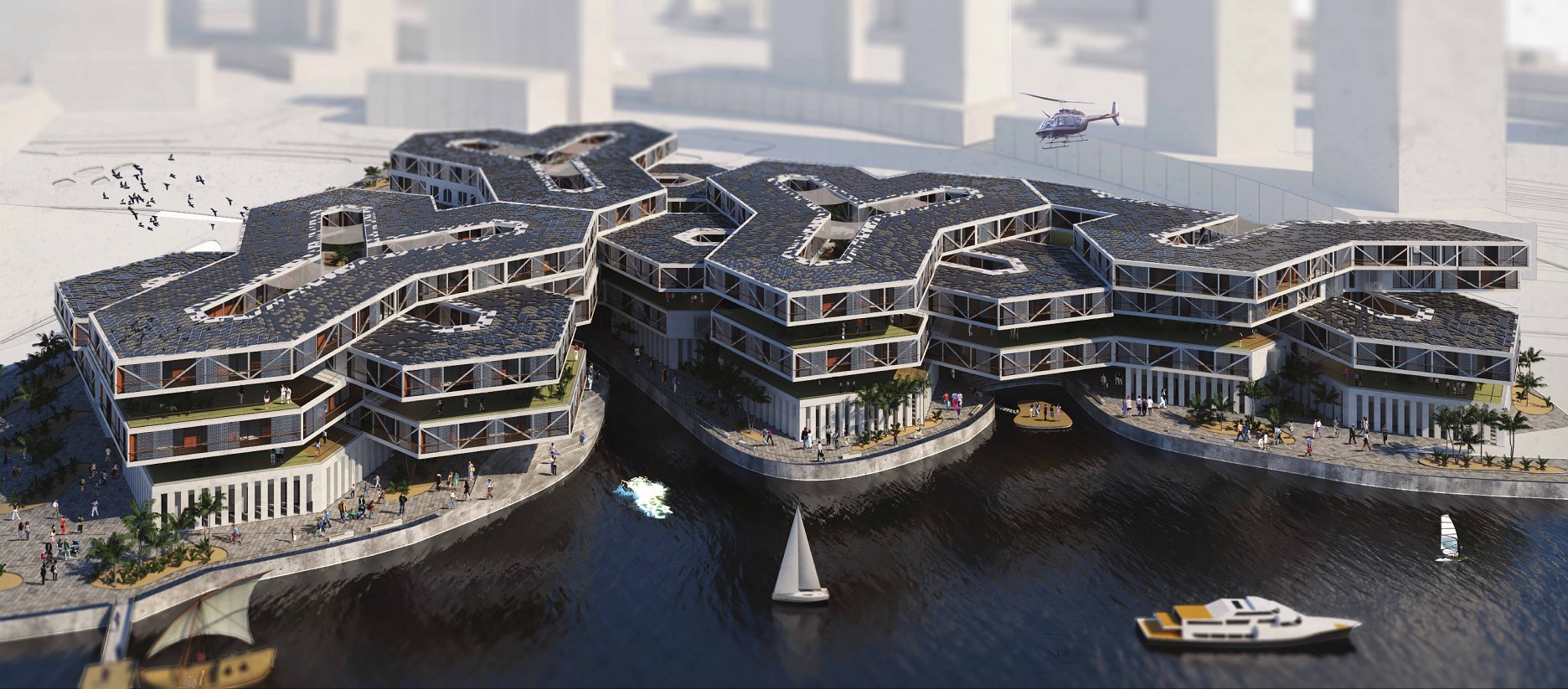

Vizualizácia - letecký záber

Vizualizácia - promenáda

Vizualizácia - átrium

Vizualizácia - interiér
