空心魔方：HD现代全球研发中心 / 日建设计+Heerim

空心魔方：HD现代全球研发中心 / 日建设计+Heerim

建筑正立面 ©Kim YongKwan

内部中庭 ©Kim YongKwan

设计单位：株式会社日建设计+Heerim Architects&Planners Co.,Ltd

项目地点：韩国城南市

建成时间：2023年5月

建筑面积：175,751.38平方米

打造整合HD现代集团17家公司的R&D智能办公楼

HD现代全球R&D中心位于韩国首都首尔以南30千米处的城南市，这里汇集了HD现代集团17家公司的研究开发部门，约有5000名来自各个领域的研究人员在此工作。作为HD现代R&D中心，本建筑需要“提高智慧创造力”；同时作为综合办公楼，又应“促进形成集团的一体感”。我们通过“CUBE”“VOID”“GRID”三个概念实现了上述两个重要诉求。

The HD Hyundai Global R&D Center is located in Seongnam, 30km south of Seoul. Approximately 5,000 researchers from various fields work in a building that brings together the R&D departments of 17 HD Hyundai Group firms. The three concepts of "CUBE," "VOID," and "GRID" were employed to foster “intellectual creativity” and “a sense of unity" in the group.

“CUBE”“VOID”“GRID”三个概念 ©日建设计+Heerim

建筑外观及周边环境 ©park wansoon

建筑入口 ©Kim YongKwan

CUBE以立体的形式构成象征性的外立面

“SMART CUBE”采用了各边长90米魔方造型的象征性设计，由20×20×20个边长4.5米的立方体构成。人们从规划场地旁边的高速公路等各个方向都可以看到建筑由钢结构外框形成的统一美观的外立面，这一设计表现了与钢铁一起成长的HD现代的企业个性以及对环保的态度。针对夏季炎热潮湿、冬季严寒的气候特点，建筑通过采用魔方状的造型缩小了单位体积的表面积，这有助于降低整个建筑的热负荷。具有稳定结构的正方体，通过采用基于耐火性能设计的CFT结构，实现了强有力的钢结构设计。

“SMART CUBE" is a symbolic cube-shaped design 90m square, consisting of 20 x 20 x 20 modules of 4.5m cubes. Visible from all directions, including the highway next to the project site, the beautiful, homogeneous steel outer frame facade expresses both HD’s identity as a company that has grown up with steel, as well as its corporate attitude toward the environment. The cubic shape of the building contributes to lowering overall heat load by reducing the surface area per volume in the hot, humid summers and in the cold winters. The square cube design also creates a strong steel frame, with structural stability and a fire-resistant CFT (concrete filled tube) structure.

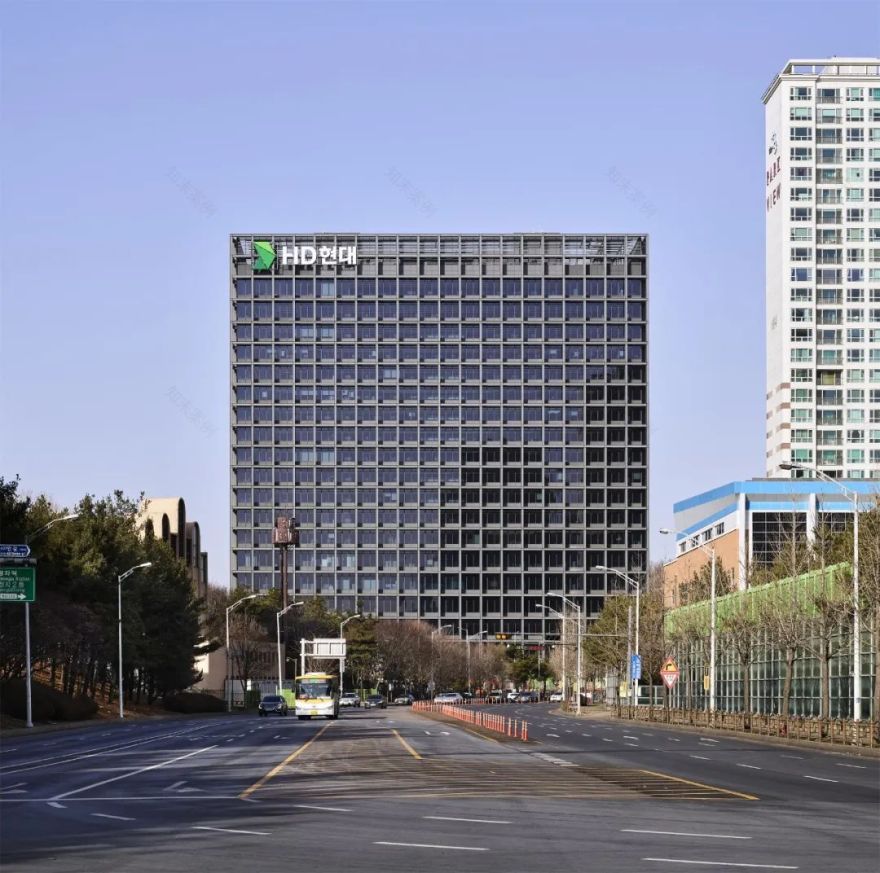

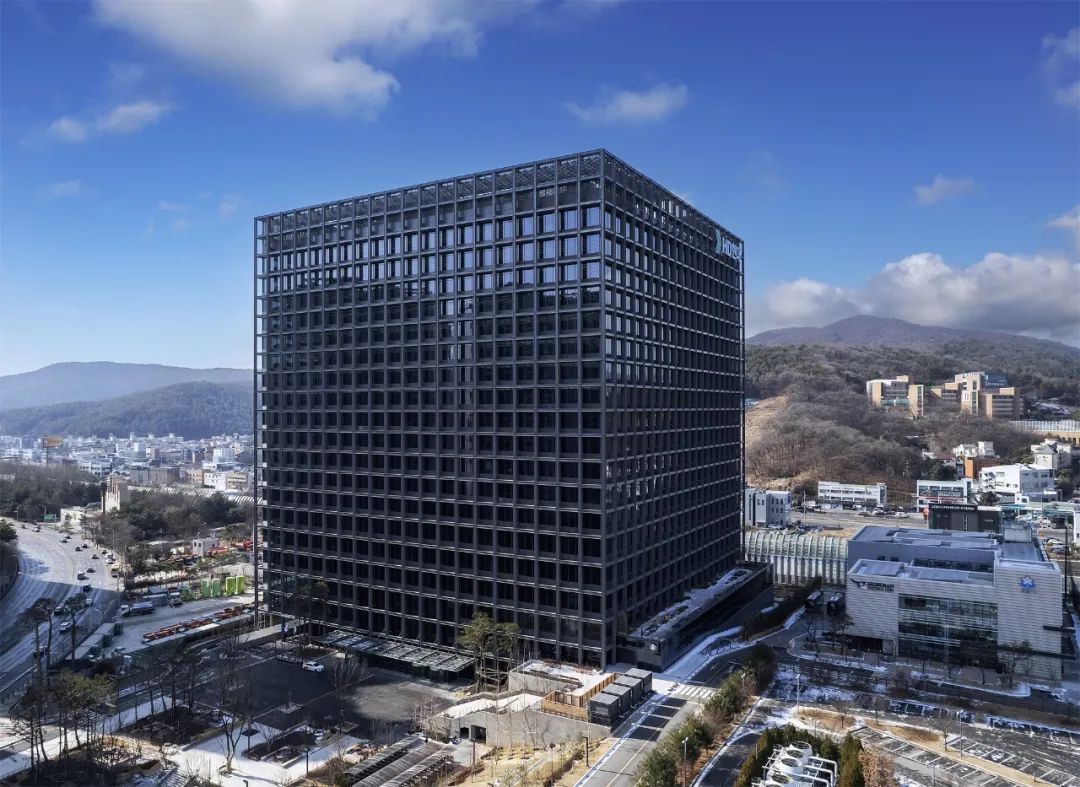

魔方造型建筑外观 ©Kim YongKwan

外立面 ©Kim YongKwan

外立面细节 ©Kim YongKwan

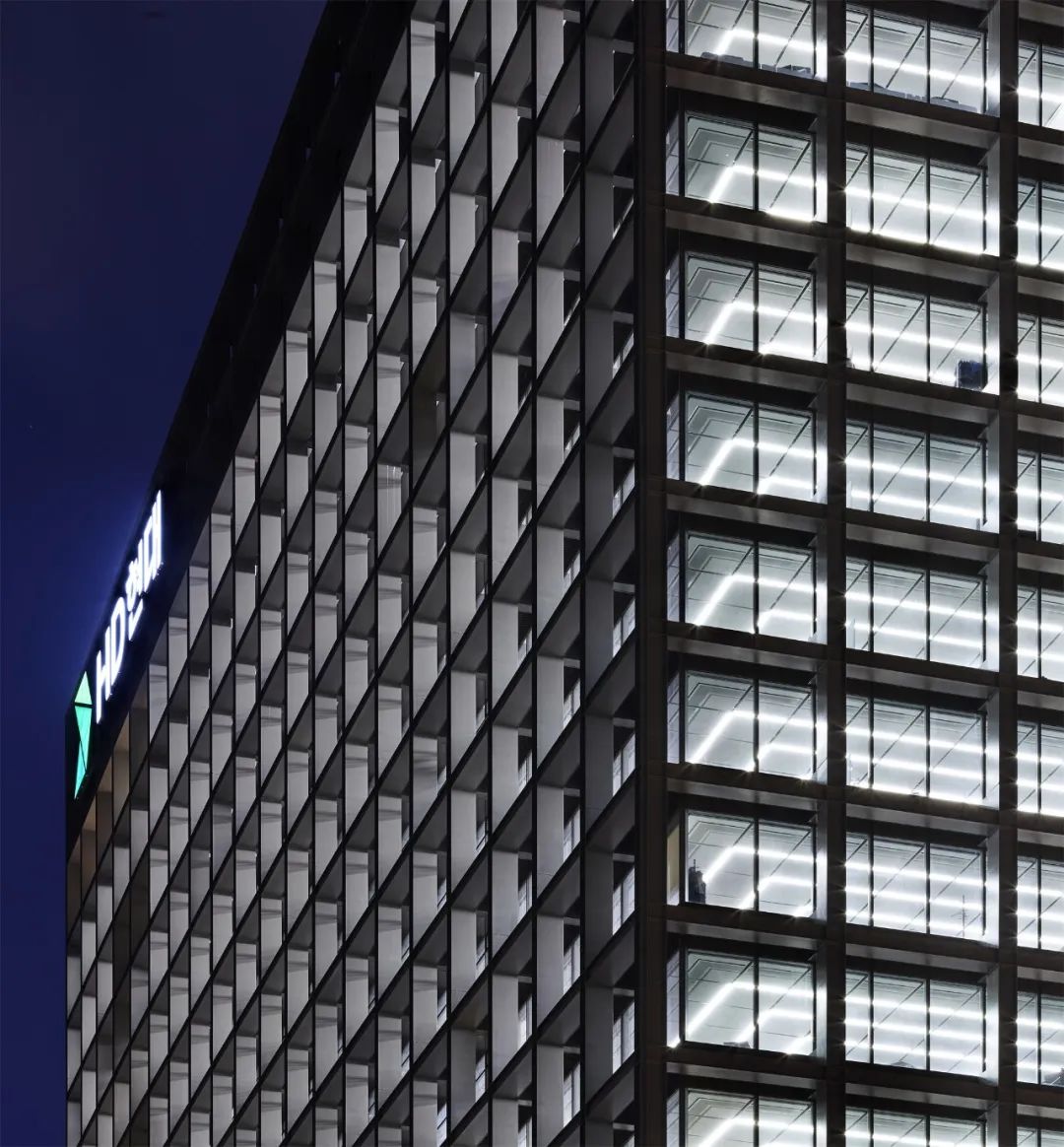

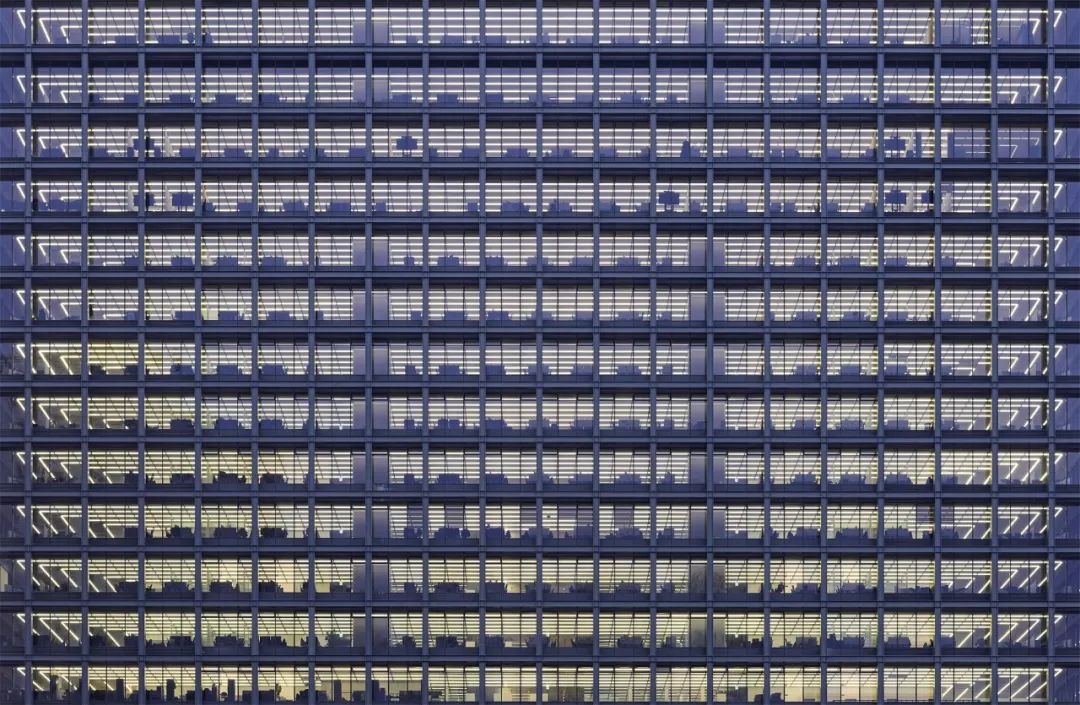

夜晚的外立面细节 ©Kim YongKwan

阳光和风的通道、人来人往的VOID

“SMART VOID”是位于建筑中央的巨大孔洞空间，它将整个建筑连为一体。这既是将集团17家公司集结在一起的融合装置，也是诱发交流的孵化装置；作为太阳光和风的通道，同时还是可减少照明和空调耗能的环保装置。为了诱发多样化的交流，我们面向孔洞空间设置了一个连续阶梯状的交流平台。在将工作人员的活动可视化的同时，平台使上下楼层间的来往变得更加便利，从而诱发偶遇时的交流。这个大空间可以成为顺畅往来的智能化工作场所，打破了集团各公司间的壁垒，促使大家齐心协力、不断创新。

“SMART VOID" is a huge void space in the center of the building that connects the entire facility. It unites the 17 group companies, induces communication, and reduces energy use with natural lighting and ventilation. A continuous stepped communication deck faces the void space in order to induce information exchange. The deck visualizes the activities of office workers, facilitates movement between upper and lower floors, and encourages incidental interaction. This smart workplace allows for smooth traffic and collaboration transcending group boundaries to generate innovation.

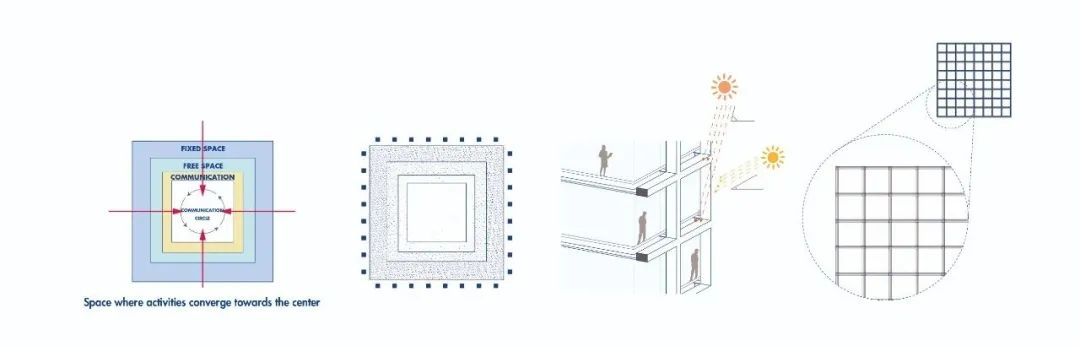

分析图 ©日建设计+Heerim

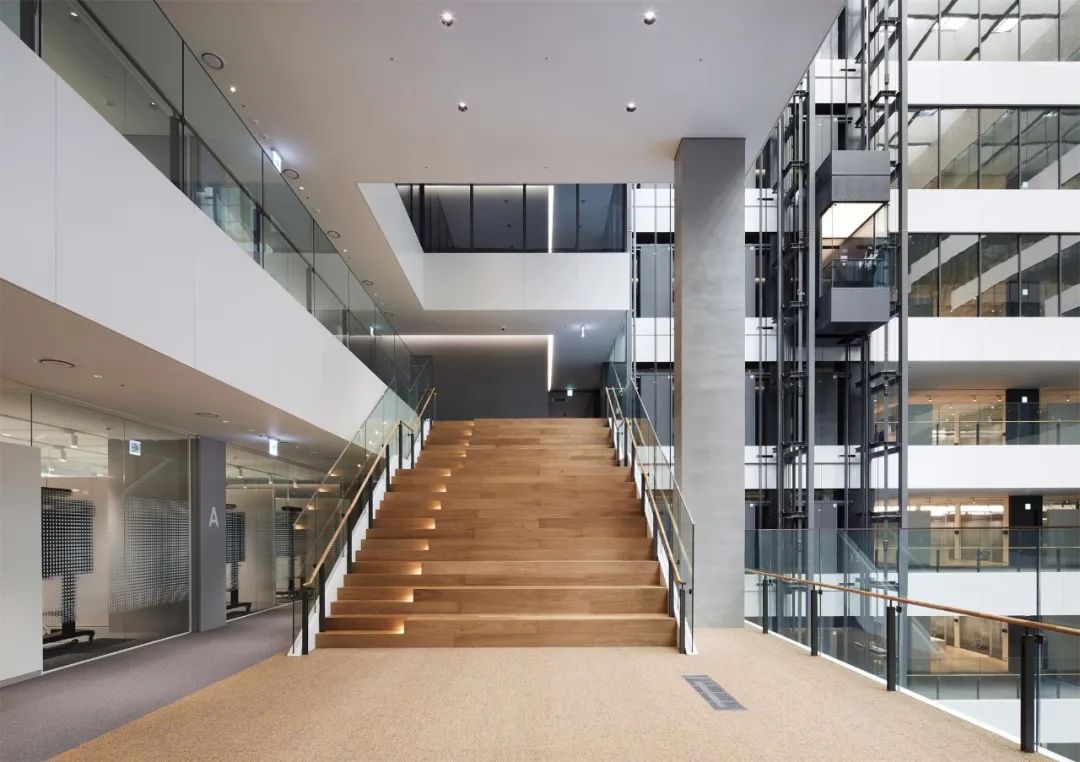

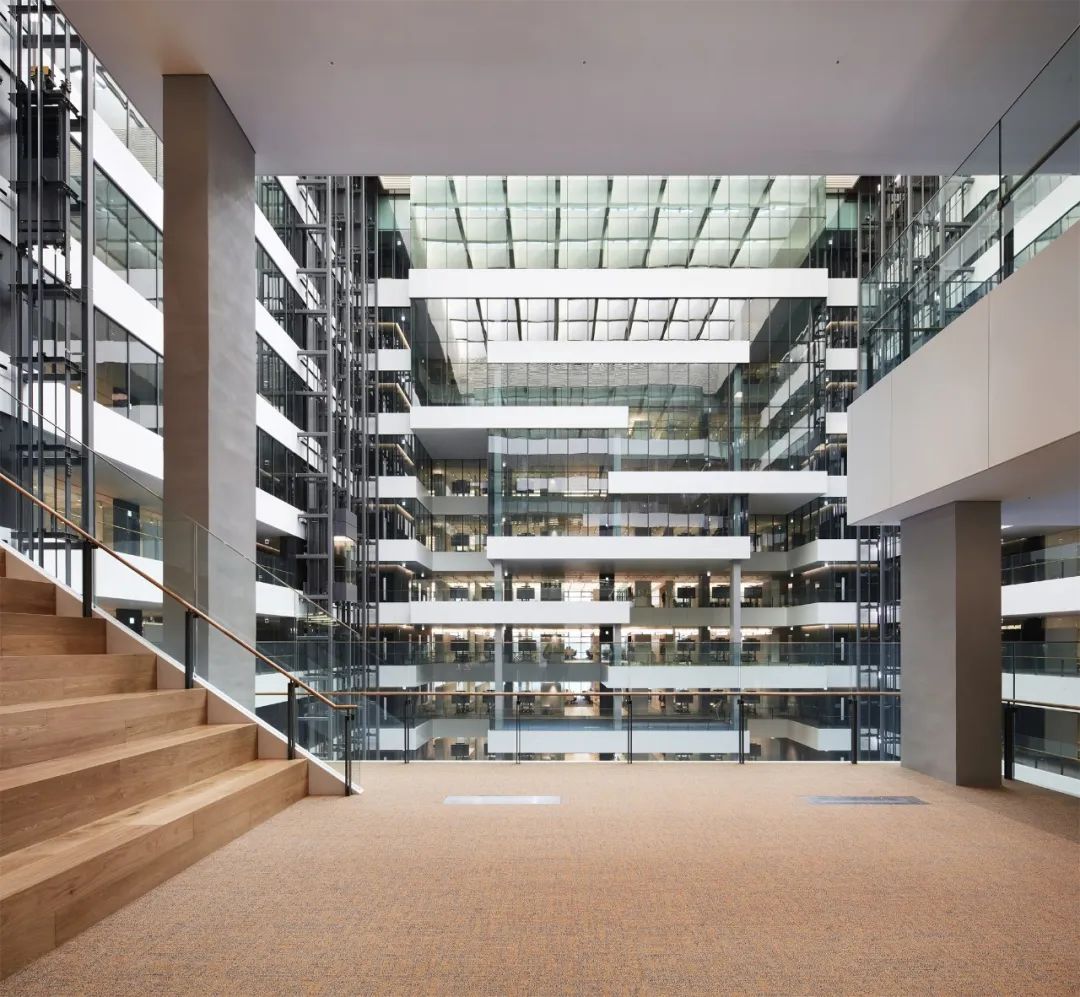

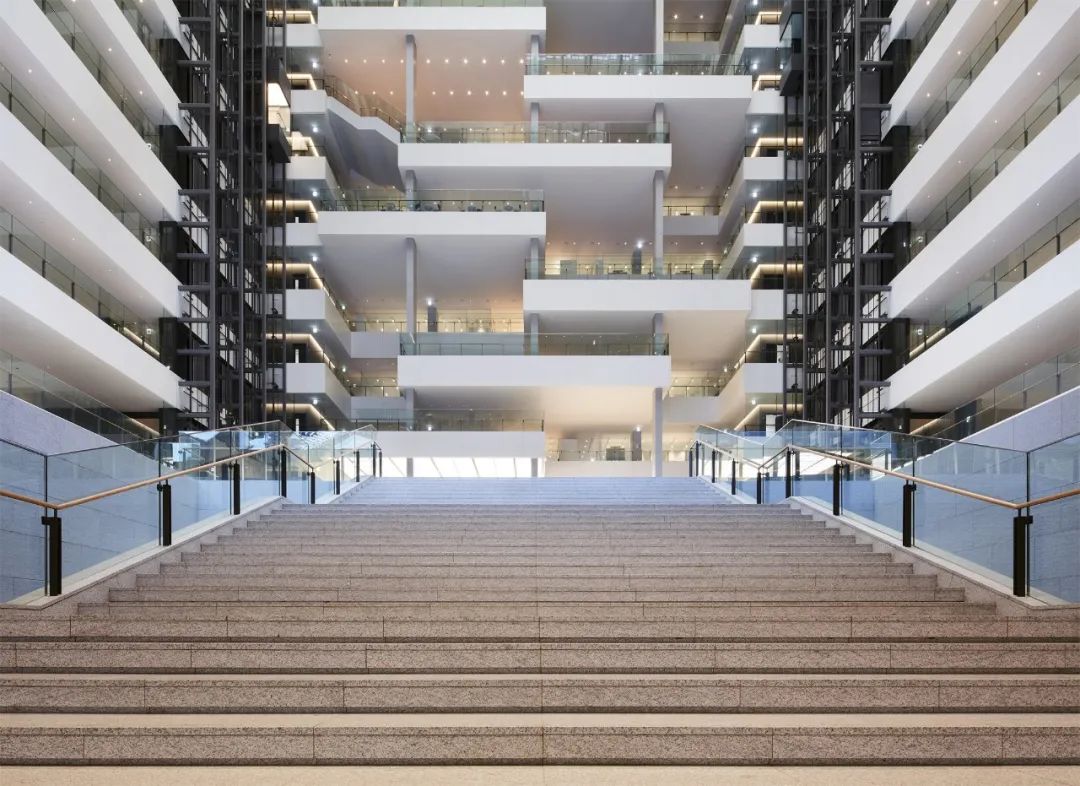

前厅大台阶 ©Kim YongKwan

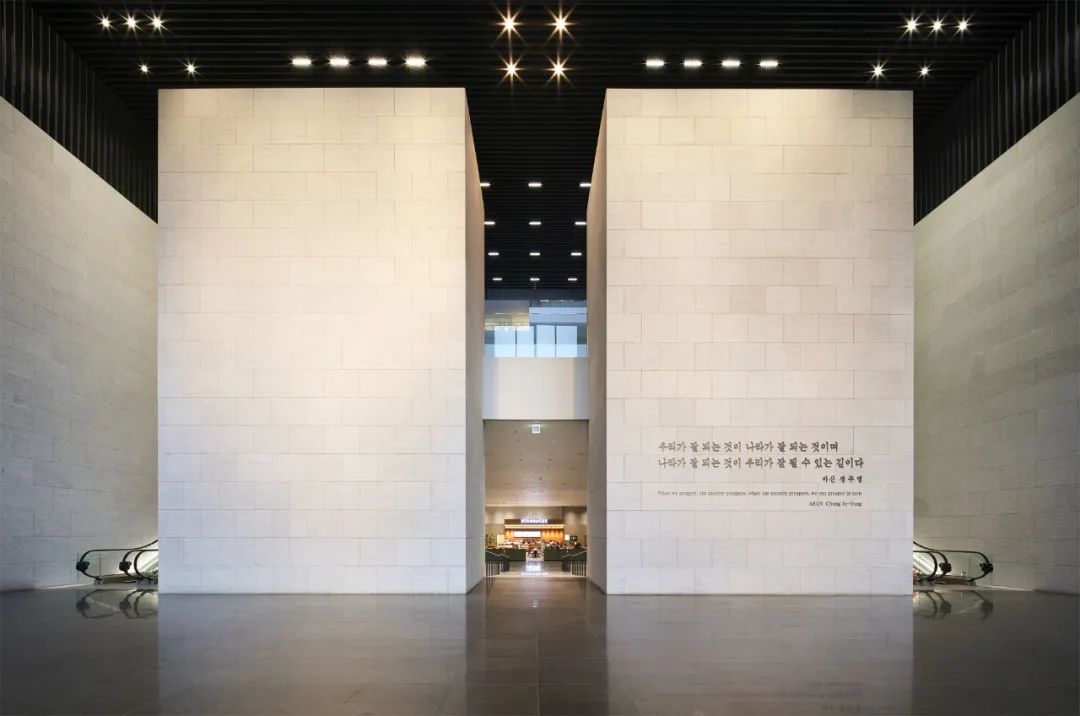

前厅扶梯 ©Kim YongKwan

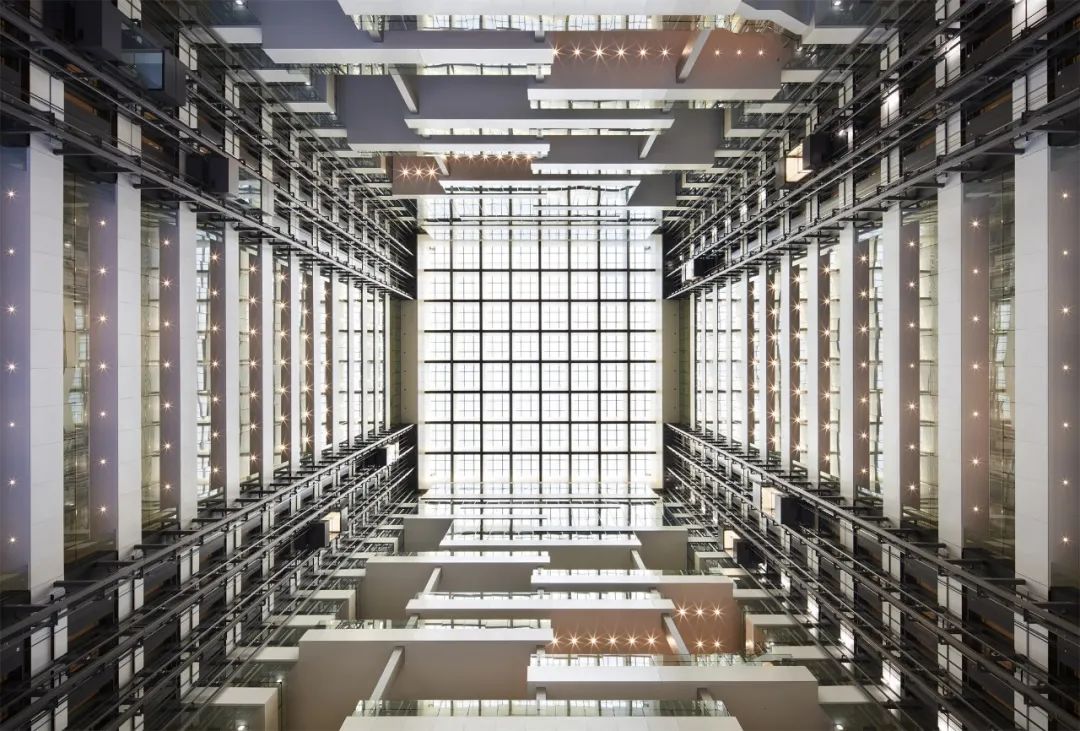

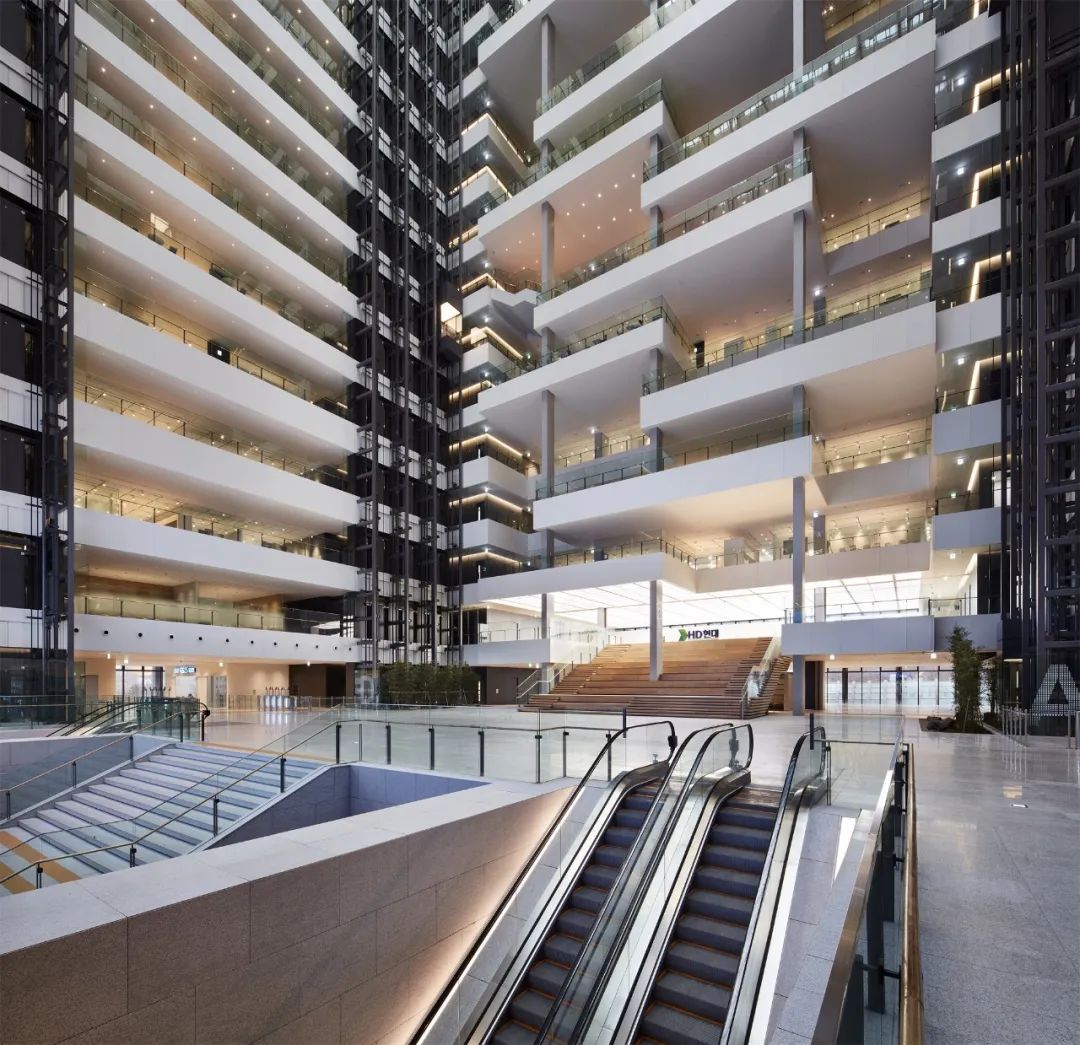

中央巨大的Void空间 ©Kim YongKwan

交流平台 ©Kim YongKwan

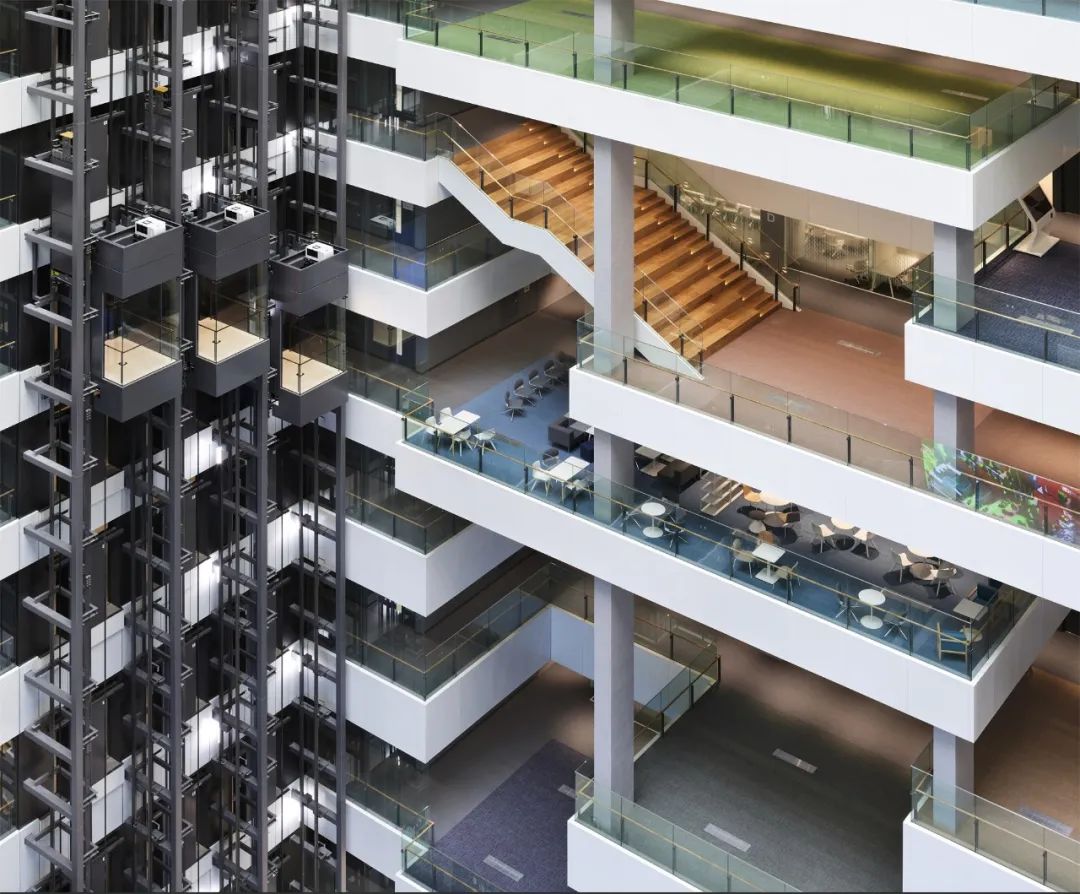

连续阶梯状的交流平台 ©Kim YongKwan

GRID实现灵活舒适的室内环境

“SMART GRID”以外框4.5米的GRID为基础构成。设计采用外框使得办公空间中没有立柱，从而达到平面效率最大化，再通过遮阳提升外围区域的环保性能。此外，为了确保办公布局的可变性，天花板也采用了GRID的形状，设计通过将照明器具安装到天花板的缝隙处，可以灵活对应房间隔断的变化。受到韩国传统地热（暖炕）的启发，设计在GRID天花板上嵌入辐射冷暖空调+冷却梁板（chilled beam），避免空调气流造成的不适感，打造出舒适的温热环境。自新冠疫情以来，通风对于居住者健康的重要性与日俱增，本建筑通过由天花板供应新风、由地板处回风的方式，实现高效新鲜的空气循环。

The “SMART GRID" is based on a 4.5-meter outer-frame GRID which maximizes efficiency (the office space is pillar-less), while improving environmental performance of the perimeter zone by shielding against solar radiation. The GRID-shaped ceiling with slits for lighting fixtures flexibly accommodates partition changes. The GRID ceiling also incorporates radiant heating and cooling as well as a chilled beam system to create a draft-free and comfortable thermal environment. The ventilation system supplies outside air through the ceiling and returns it through the floor to circulate fresh air efficiently – an important wellness feature since the advent of COVID-19.

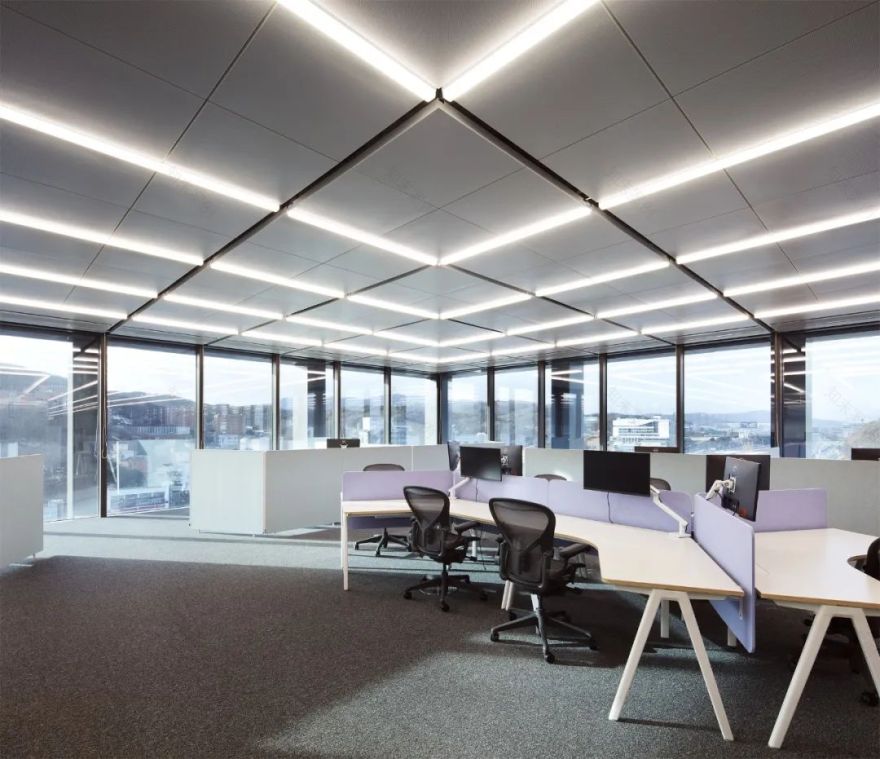

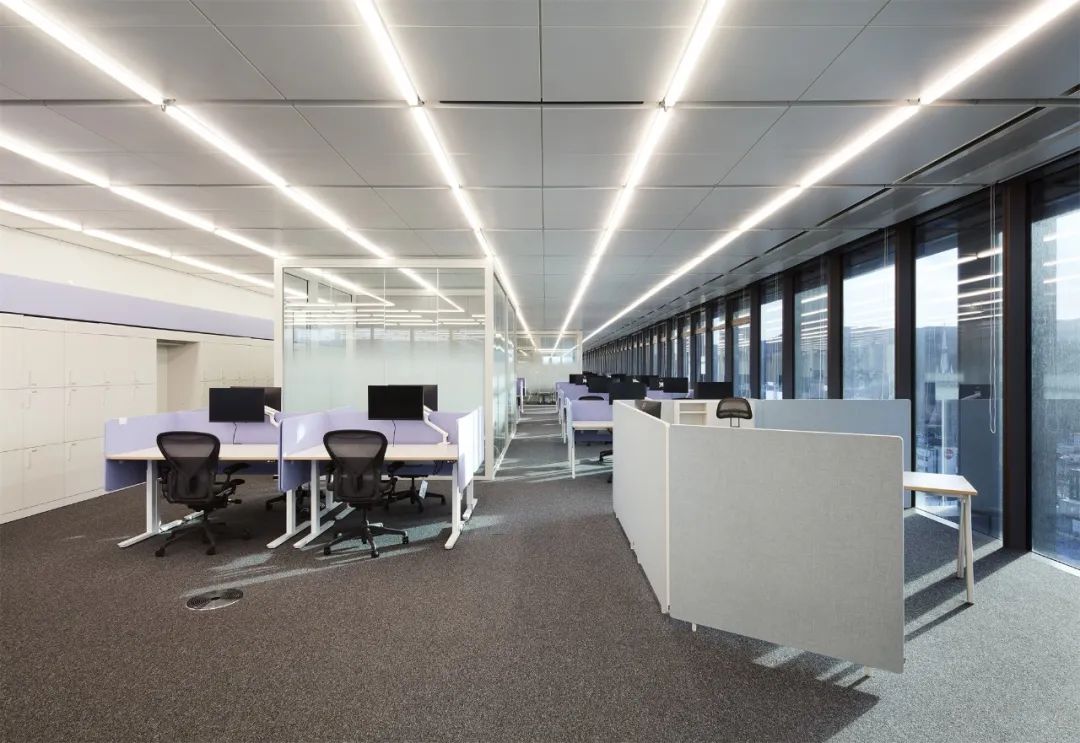

办公空间 ©Kim YongKwan

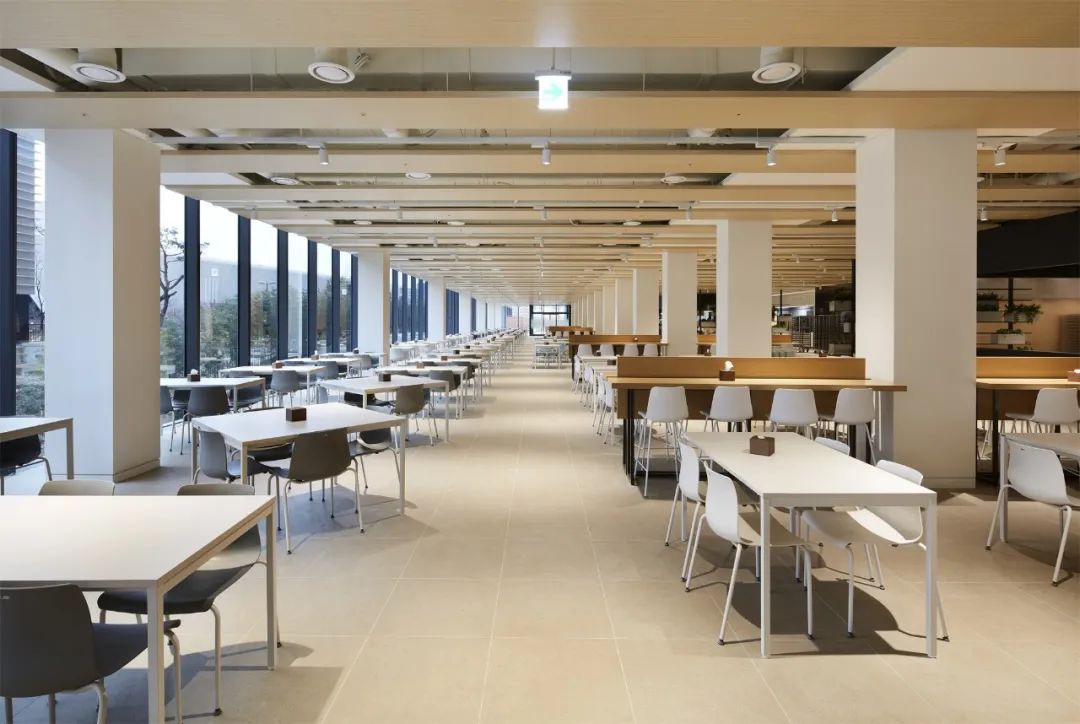

餐厅空间 ©Kim YongKwan

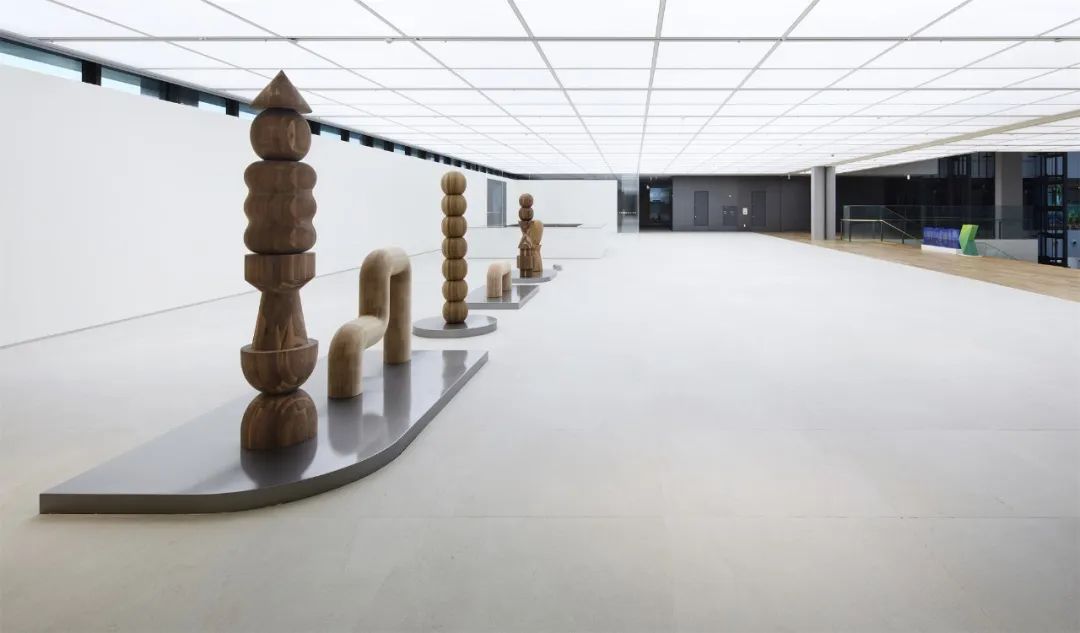

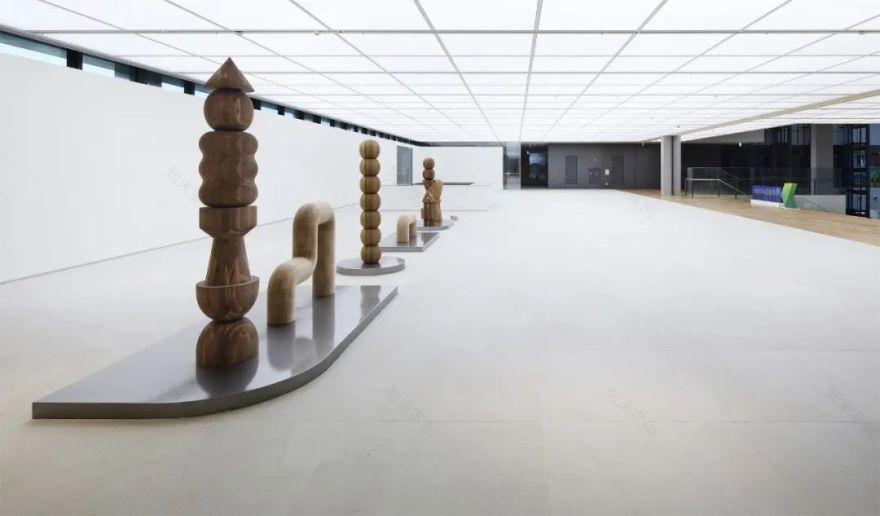

展览空间 ©Kim YongKwan

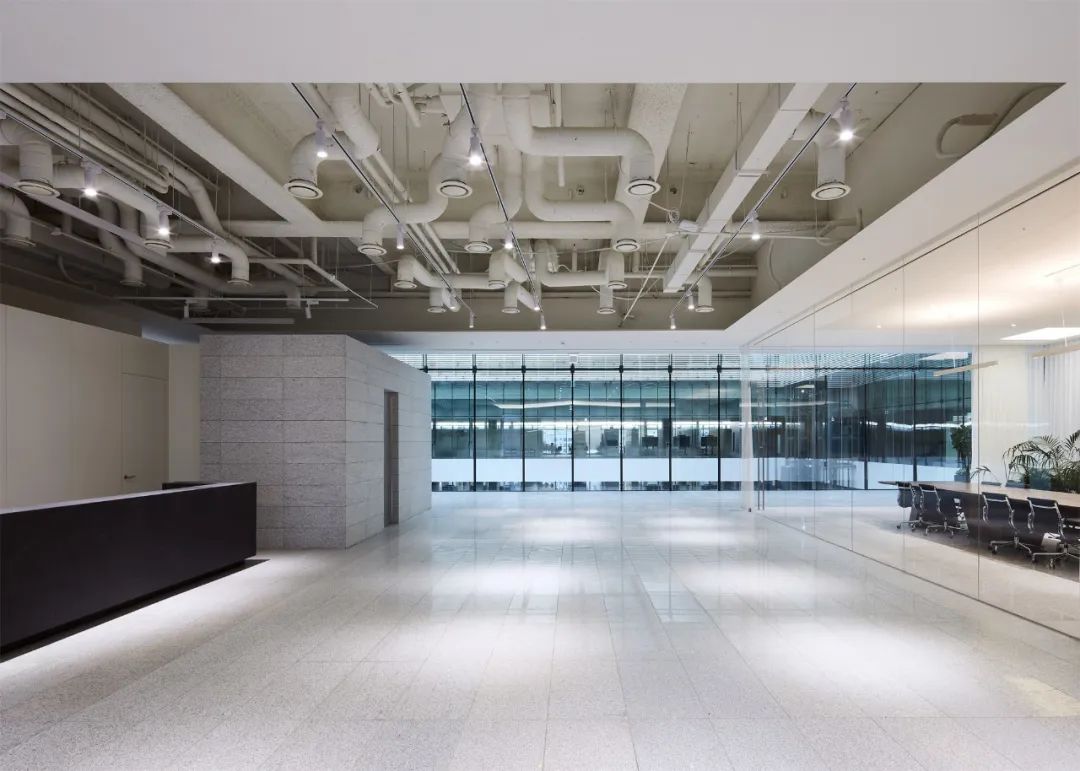

VIP层前厅 ©Kim YongKwan

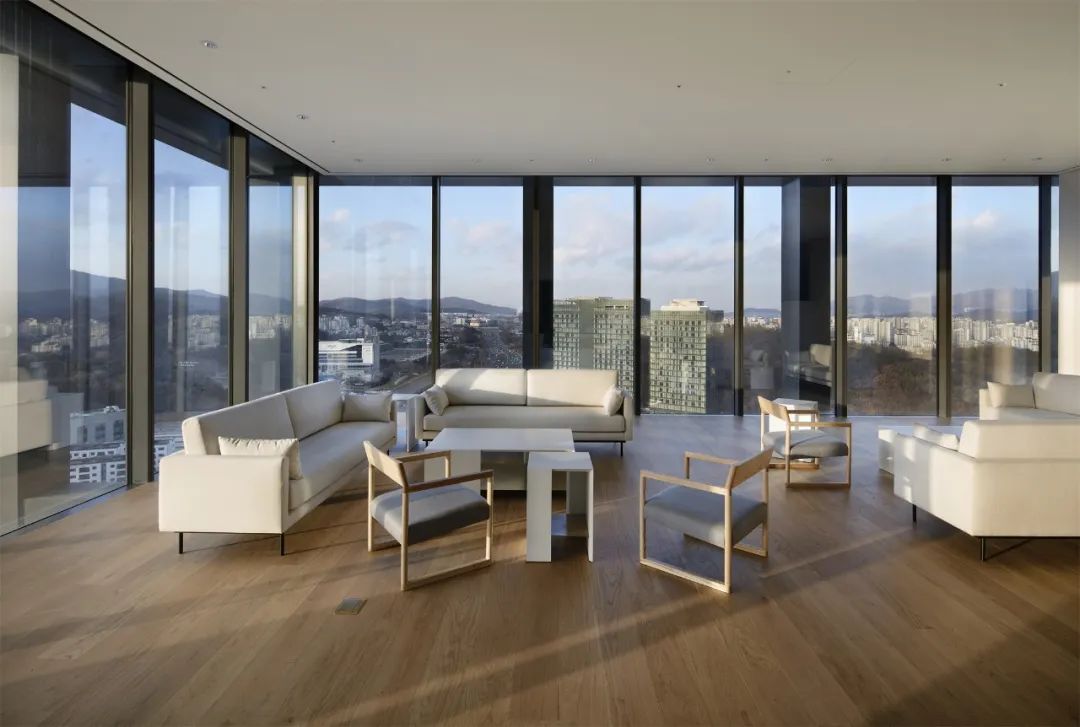

VIP层内部 ©Kim YongKwan

实现脱碳社会的循证工程

为了打造丰富舒适的室内环境，同时推进全世界的脱碳化进程，我们采用循证工程设计予以应对。除了上述在设计上的巧思外，还通过利用大规模水蓄热来抑制峰值电力，并通过现场太阳能发电利用可再生能源。采取这些措施后，我们每天都对其效果进行监测和验证，并向运营进行反馈，以进一步提升其性能。

Our evidence-based engineering creates a rich, comfortable indoor environment and promotes global de-carbonization. In addition to the above innovations, we have deployed large-scale water thermal storage to reduce peak power consumption, as well as on-site solar power generation. Further performance improvements are enabled by daily monitoring of operations and by providing feedback.

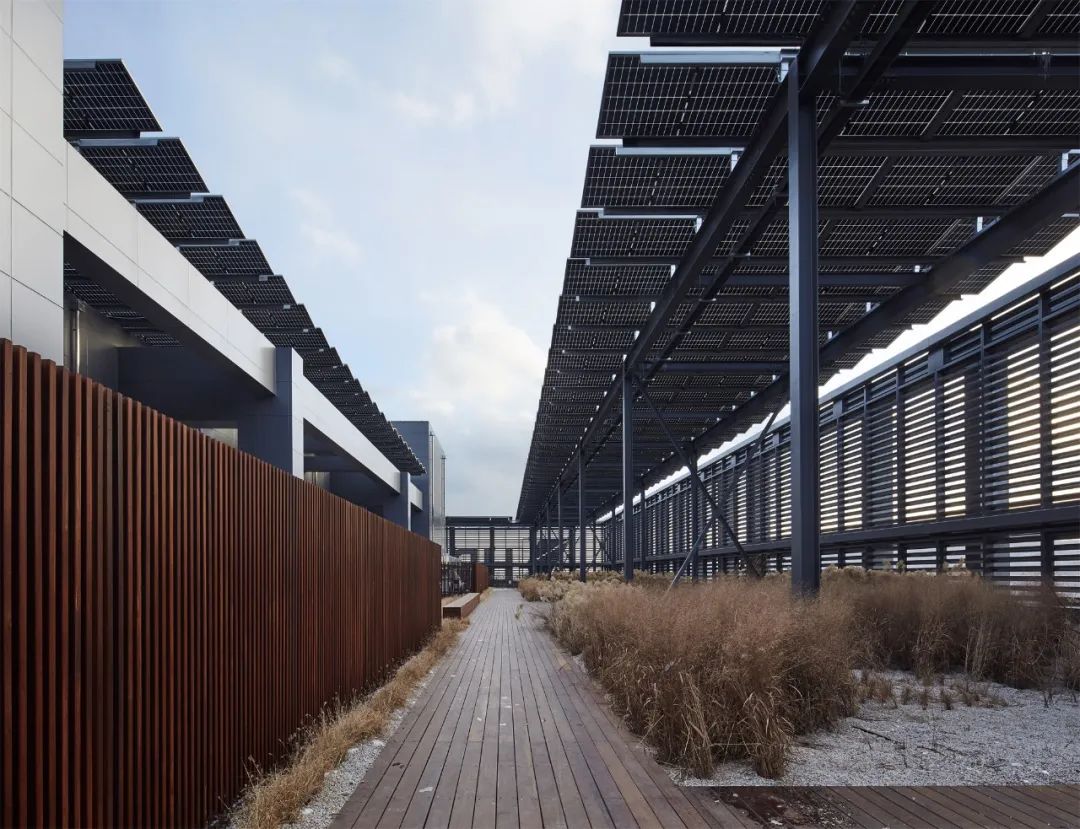

屋顶太阳能发电 ©Kim YongKwan

另外，办公照明和EHP（Electric Heat Pump）的供电采用了HD现代开发的直流配电系统。为了实现脱碳社会，LED照明、太阳能电池、蓄电池等使用直流电源的设备日渐增多，在此背景下，引入无交流·直流变电损耗的系统将是推动今后推广普及的先进举措。

We introduced a DC power distribution system developed by HD Hyundai to supply power for office lighting and electric heat pumps. As more equipment come to adopt DC power sources such as LED lighting, solar cells, and storage batteries, systems with no AC-DC conversion loss represent advanced initiatives for future expansion.

外立面街道夜景 ©Kim YongKwan

外立面夜景及内部照明 ©Kim YongKwan

设计图纸 ▽

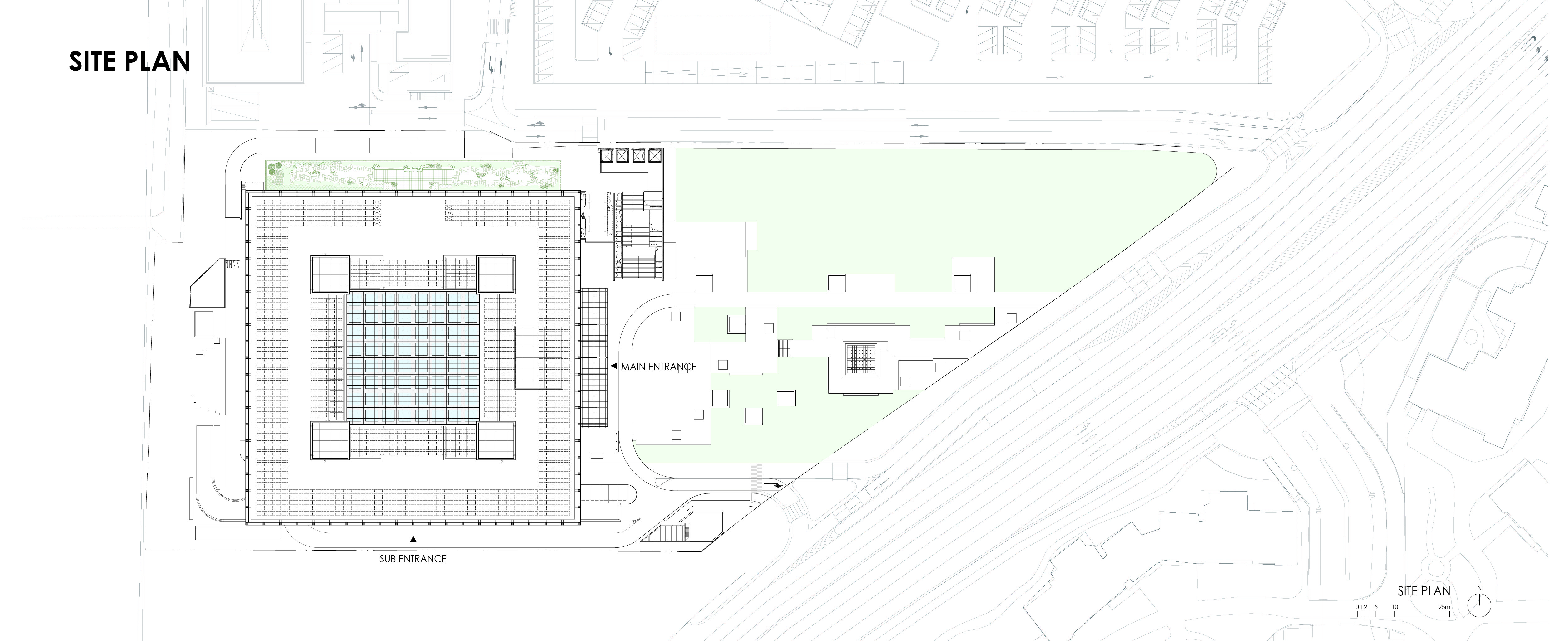

总平面图 ©日建设计+Heerim

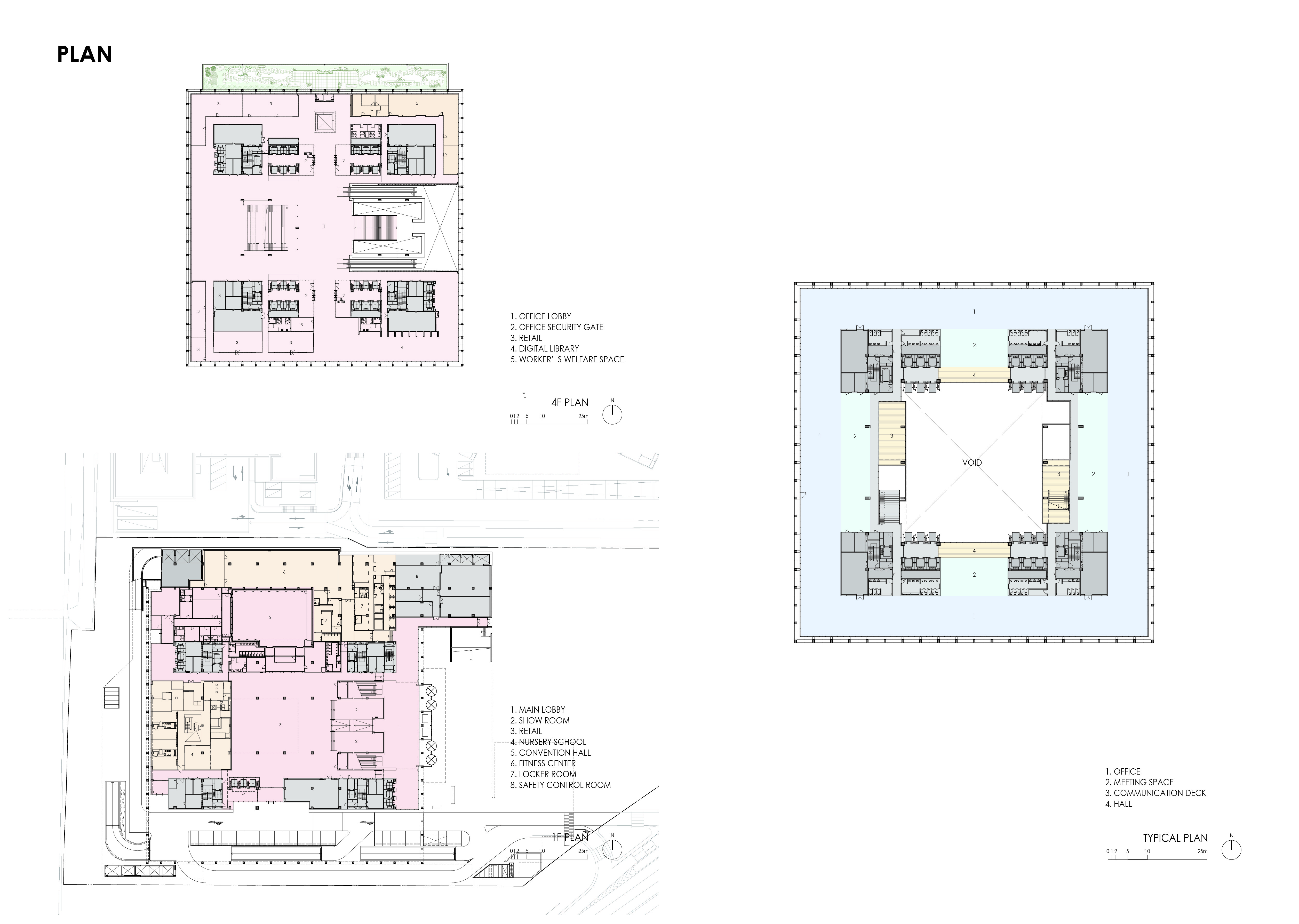

平面图 ©日建设计+Heerim

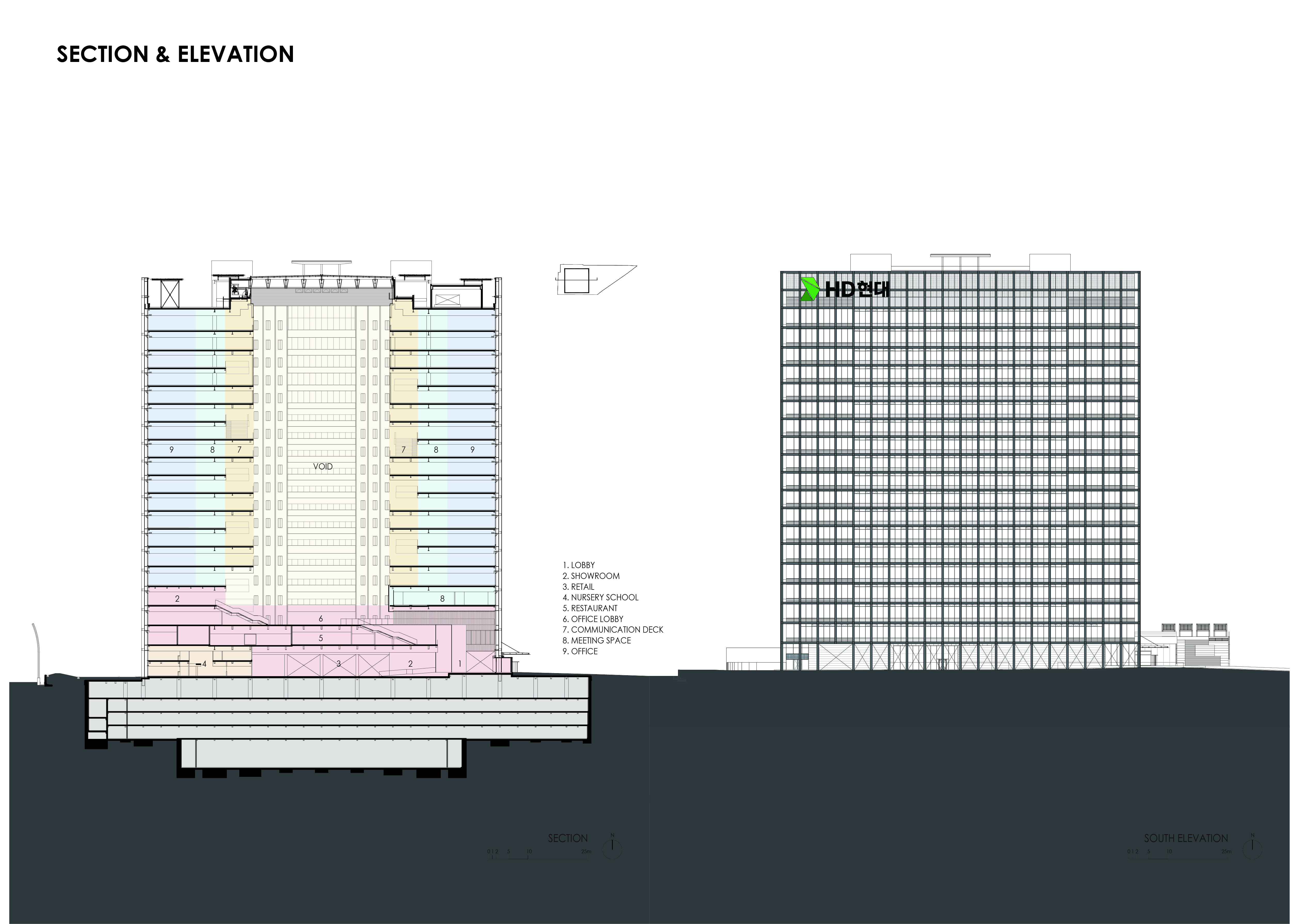

剖面及立面图 ©日建设计+Heerim

完整项目信息

项目名：HD现代全球R＆Ｄ中心（GRC）

用途：业务设施/【第２类】银行、总部大楼、政府大楼等（包括事务所/自有大楼）

所在地（都道府县、市）：韩国 477, Bundangsuseo-ro, Bundang-gu, Seongnam-si, Gyeonggi-do

用地面积：25,068.10平方米

建筑面积：175,751.38平方米

层数：地上20层，地下５层

檐口高度/最高高度：90.510米/99.870米

主体结构：地上：钢结构，地上：型钢混凝土结构

竣工年月：2023年5月

业主：HD现代

主创设计：株式会社日建设计（+共同设计：Heerim Architects&Planners Co.,Ltd）

主要业务范围：

日建设计：基本规划（SD）、基本设计（DD）以及实施设计（CD）审查

Heerim：基本规划（SD）、基本设计（DD）以及实施设计(CD）

施工单位：现代建设（株）（Hyundai Engineering & Construction Co.,Ltd.）

照片来源：Kim YongKwan/金用官
