Architettura digitale: le pareti acustiche del Teatro Zuidplein diventano arte con Studio RAP

Lo Zuidplein Theater di Rotterdam, progettato da Studio RAP, è un capolavoro di innovazione digitale. Le pareti acustiche, create con algoritmi e composte da 6.000 triangoli unici in alluminio, offrono un’acustica perfetta e un design mozzafiato. Il progetto, interamente digitale, combina efficienza, sostenibilità e un’estetica che rifrange la luce in dinamiche sfumature di rosso.

Lucas Ter Hall

Riflessioni sonore e giochi di luce: il teatro Zuidplein che ridefinisce l’acustica

Nel 2020 è stato presentato il Zuidplein Theater a Rotterdam. Lo Studio RAP ha progettato le pareti acustiche del teatro, che, con un movimento fluido, avvolgono il pubblico e gli artisti. Il progetto è stato sviluppato utilizzando algoritmi, che hanno generato un effetto simile a un mare ondulato composto da migliaia di triangoli. Questo approccio ha permesso di creare un’acustica perfetta e di realizzare la sala espressiva rispettando tempi e budget previsti.

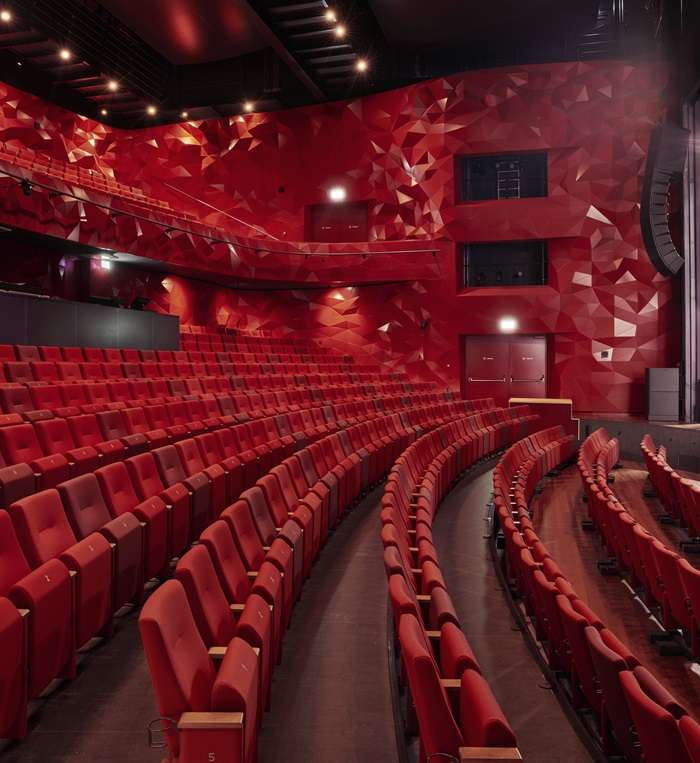

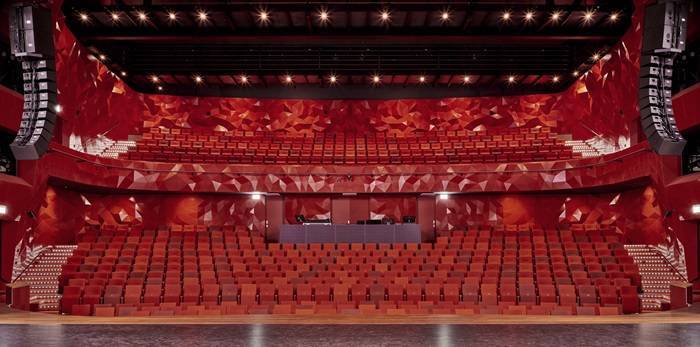

Vista degli interni del Zuidplein Theater a Rotterdam. (Studio RAP)

Il design cattura l’attenzione, non solo per le vivaci tonalità di rosso utilizzate, ma anche per l’aspetto simile a una scogliera stilizzata. Le pareti acustiche racchiudono l’auditorium principale del nuovo teatro, creando un grande puzzle in alluminio composito formato da 6.000 pezzi unici.

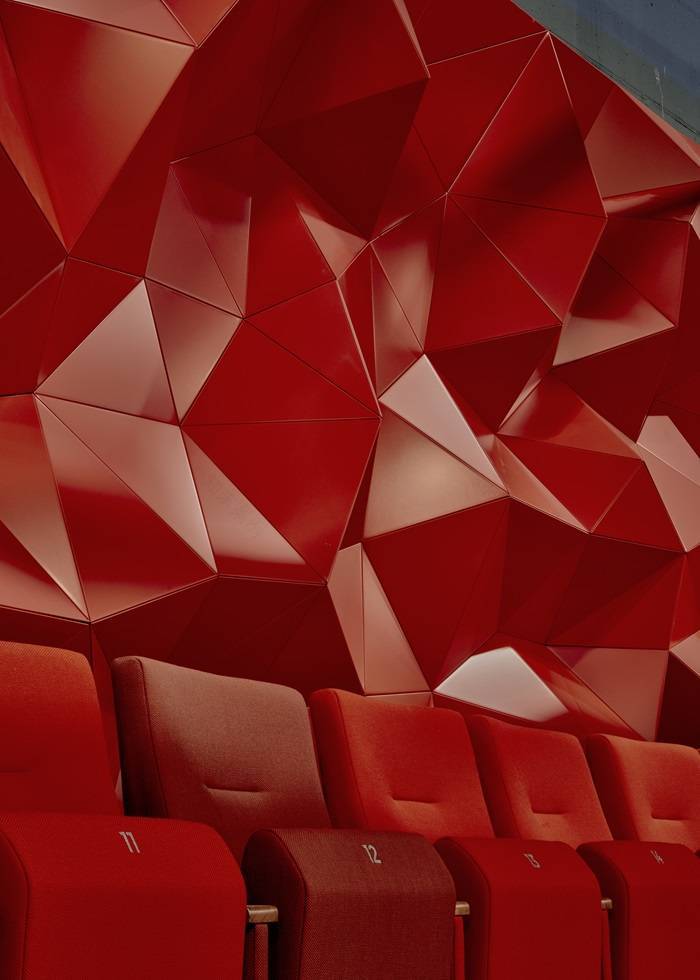

Particolare dei triangoli sonori sulle pareti interne del Zuidplein Theater a Rotterdam. (Studio RAP)

La città di Rotterdam ha commissionato allo Studio RAP la progettazione degli interni della sala principale, fissando un budget e una tempistica stringenti. Studio RAP ha accettato la sfida. Lo studio di architettura, con sede a Rotterdam, è pioniere nell’integrazione di tecniche digitali nel processo costruttivo, realizzando progetti con un flusso di lavoro completamente digitale. Grazie a questo approccio innovativo, il design delle pareti è stato digitalizzato dall’inizio alla fine utilizzando algoritmi sviluppati in proprio, consentendo la realizzazione del progetto nei limiti di budget e tempi prestabiliti.

Studio RAP porta l’artigianato digitale a un nuovo livello nella grande sala del Theater Zuidplein di Rotterdam.

Flusso di lavoro digitale

Tutte le fasi del progetto sono state realizzate interamente in digitale, dal design alla costruzione. Attraverso il design algoritmico di Studio RAP, la società di ingegneria Arup ha eseguito i calcoli acustici e strutturali, mentre Studio RAP ha generato tutti i dati di produzione per l’impresa Aldowa.

Il vantaggio di questo metodo risiede nel fatto che tutto rimane in formato digitale e quindi modificabile. Questo consente di apportare cambiamenti senza difficoltà anche in fasi avanzate del processo di realizzazione. In questo modo, è possibile testare facilmente vari scenari di design per verificarne la fattibilità tecnica, economica e temporale.

Il suono perfetto

In collaborazione con Arup, Studio RAP ha simulato numerose varianti virtuali della sala teatrale. La sala è stata "modellata" digitalmente e successivamente è stata scelta la variante migliore. Utilizzando software avanzati, sono stati eseguiti calcoli per misurare l’effetto di determinate curvature del design sulla riflessione del suono prodotto da un altoparlante o da un musicista sul palco.

Schema progettuale del disegno della parete. (Studio RAP)

Questa forma principale è stata successivamente tradotta in piccoli triangoli, che sono stati ulteriormente adattati.

Dove sono necessarie riflessioni sonore "pure", i triangoli sono piatti. Dove si desiderano riflessioni diffuse, i triangoli formano una superficie piegata. Il risultato è una distribuzione uniforme del suono in tutto l’auditorium, garantendo a ogni spettatore un’esperienza sonora impeccabile durante spettacoli e concerti.

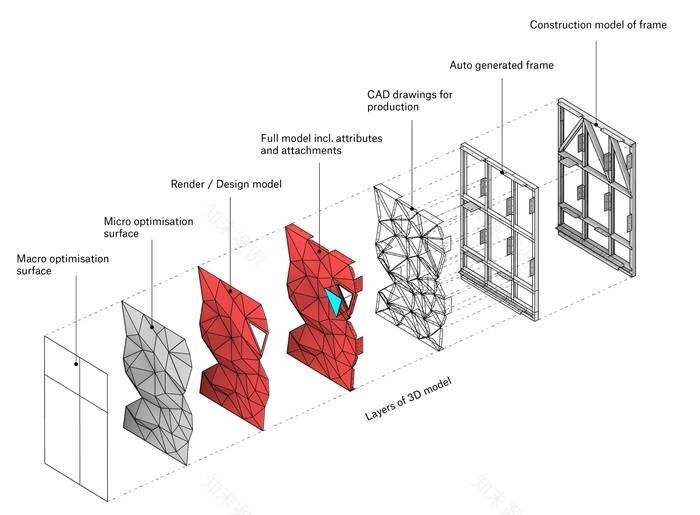

Modello parametrico della parete. (Studio RAP)

Gioco di colori caldi e dinamici

Le pareti non influenzano solo l’acustica della sala, ma anche l’illuminazione. Rompono la luce in innumerevoli tonalità, creando un gioco di colori caldo e dinamico all’interno del teatro. Poiché ogni triangolo è unico e piegato con un angolo diverso, la luce si rifrange in varie sfumature di rosso, aggiungendo una dimensione visiva avvolgente all’esperienza.

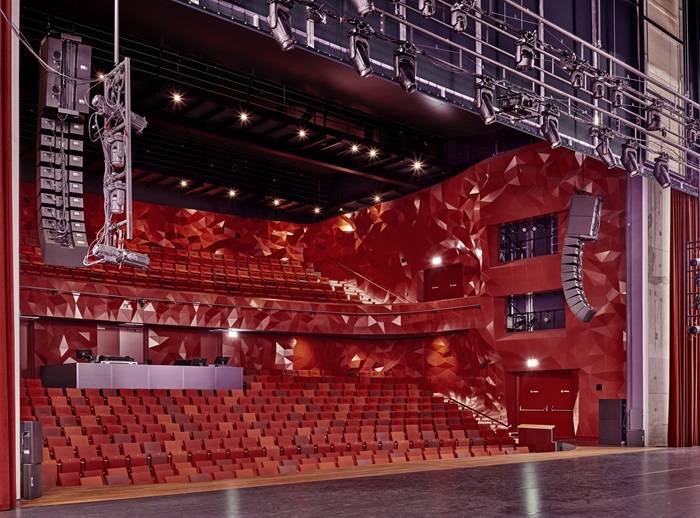

Vista degli interni del Zuidplein Theater a Rotterdam. (Studio RAP)

Dati principali del progetto:

Committente: Comune di Rotterdam

Collaboratori principali: Ballast Nedam, Heijmans, Aldowa, Arup, De Zwarte Hond

Anni di realizzazione: 2019-2020

Capacità: 604 posti a sedere o 1.000 posti in piedi

Studio RAP: innovazione e architettura digitale

Lo Studio RAP, con sede presso il RDM Innovation Dock di Rotterdam, è uno studio di architettura innovativo che progetta l’ambiente costruito utilizzando algoritmi, successivamente realizzati tramite controllo computerizzato (ad esempio, con bracci robotici). Questo approccio consente di progettare e realizzare edifici di qualità superiore rispetto ai metodi tradizionali.

Studio RAP

Vista degli interni del Zuidplein Theater a Rotterdam.

Studio RAP

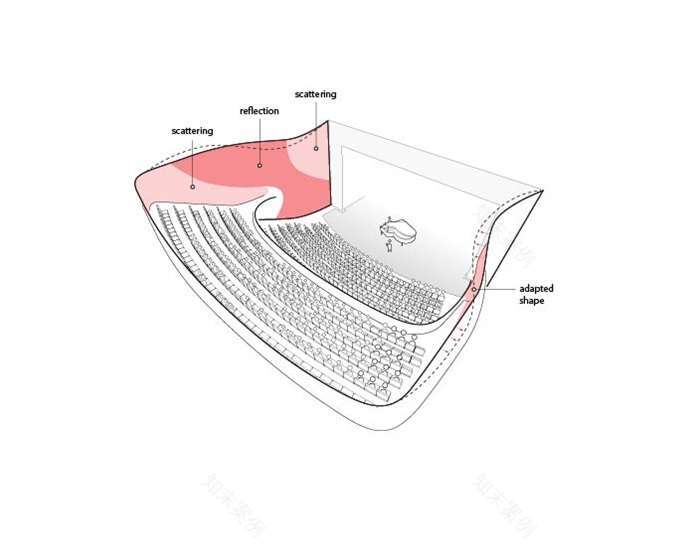

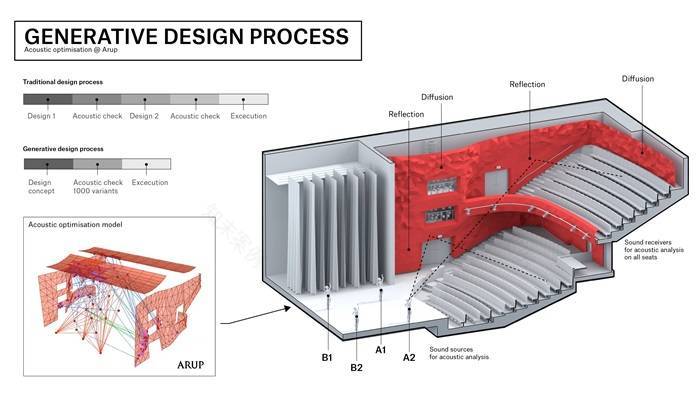

Diffusione vs Riflessione nel Teatro

Studio RAP

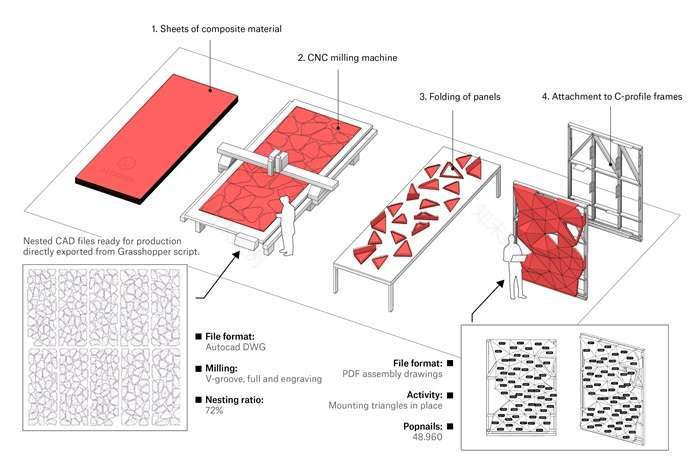

Schema di produzione digitale degli elementi della parete.

Studio RAP

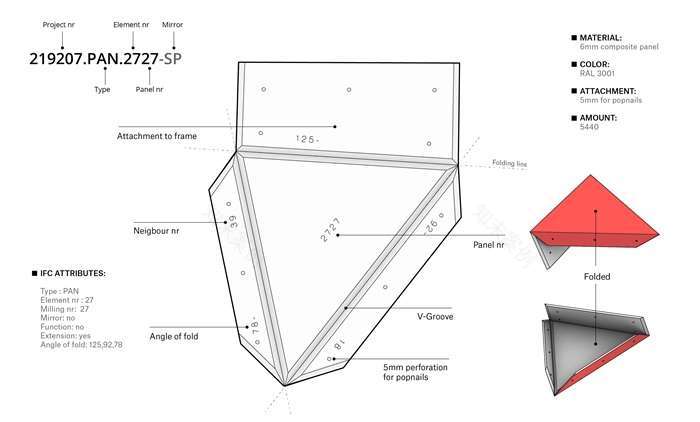

Dettaglio dell’elemento triangolare.

Studio RAP

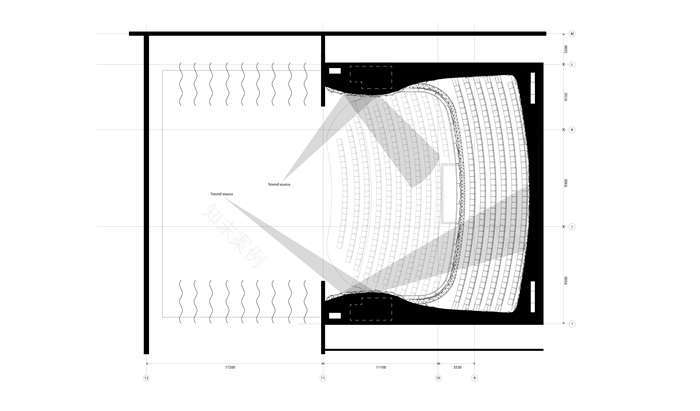

Planimetria Zuidplein Theater a Rotterdam.

Lucas Ter Hall

Architetto e fondatore Studio RAP
