پل عابر پیاده Litomysl ، اثر تیم طراحی EHL و KOUMAR ARCHITEKTI ، جمهوری چک

مجموعه: پروژه های معماری

مکان

: 570 01 Litomysl-Litomyšl, Czech Republic

سال

: 2022

مشاور طراحی معماری

: EHL & KOUMAR ARCHITEKTI

آرشیتکت (معمار /معماران)

: Lukáš Ehl, Tomáš Koumar, Ladislav Dvořák, Ladislav Šašek

طراحی منظر

: Mikoláš Vavřín

طراحی نورپردازی

: Ladislav Tikovský

مجری

: Chládek a Tintěra, Pardubice a.s.
, divize mostních staveb

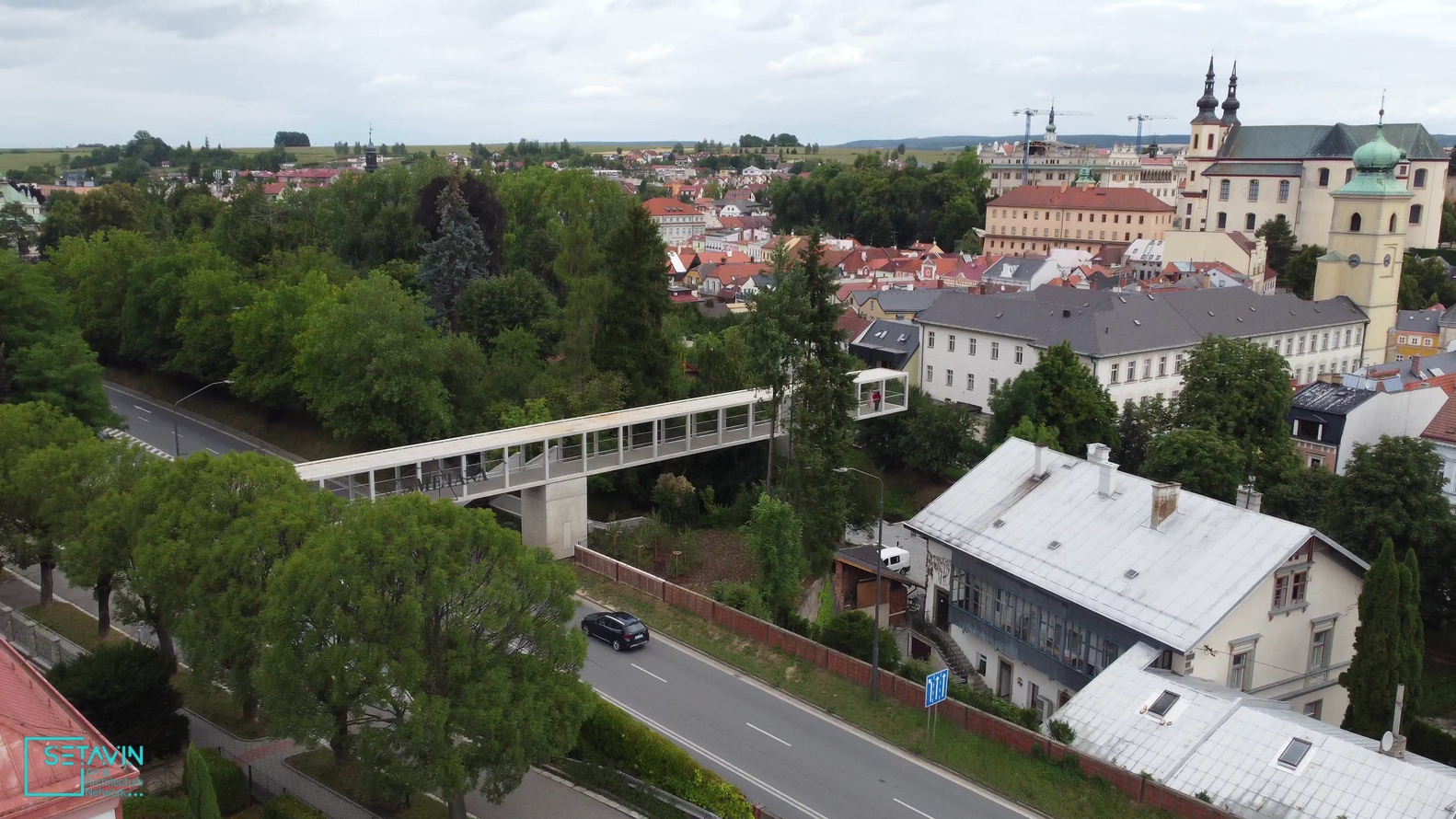

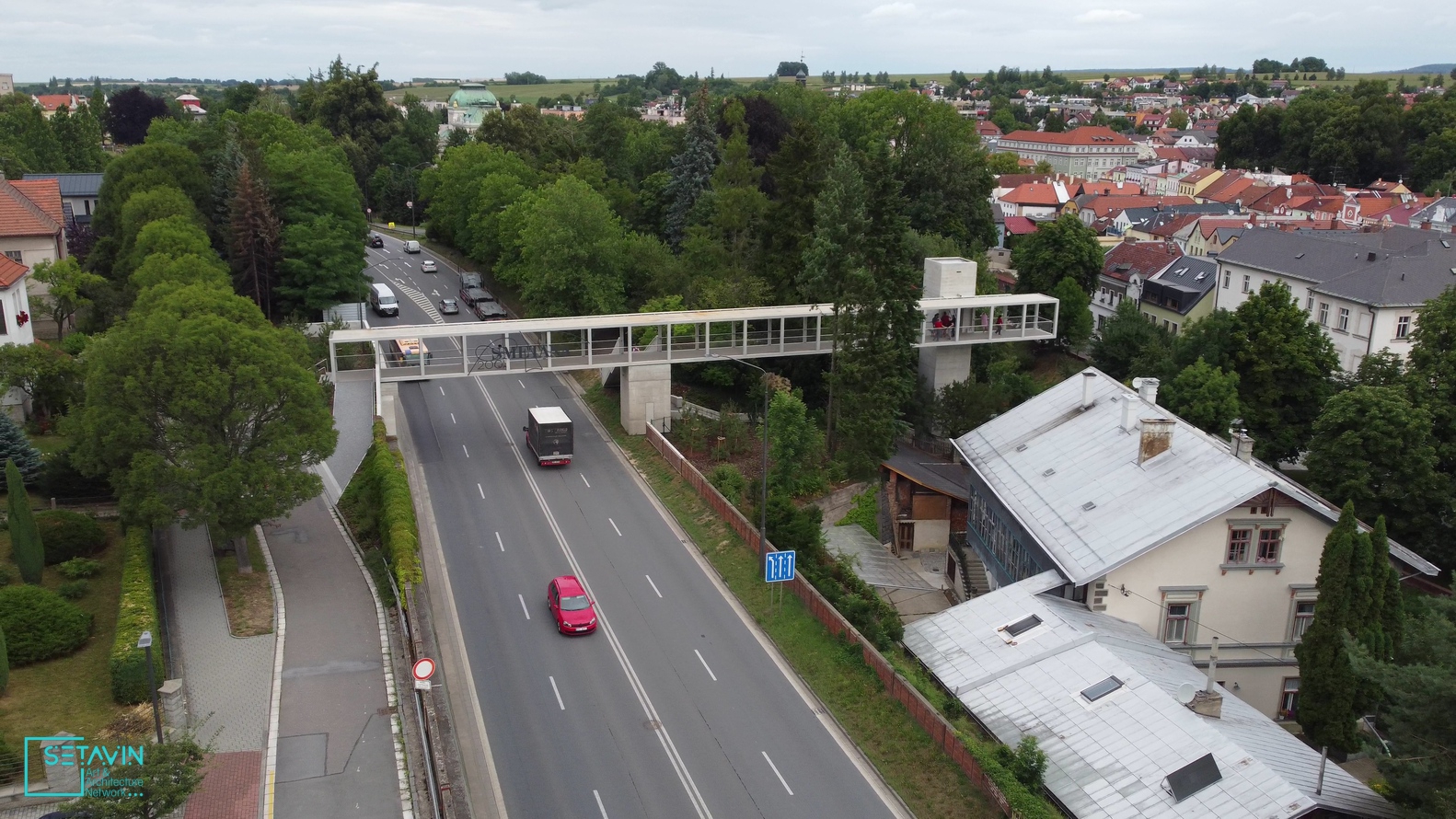

در این محتوا با شبکه هنر و معماری ستاوین همراه باشید تا نگاهی به پل عابر پیاده Litomysl ، اثر تیم طراحی EHL و KOUMAR ARCHITEKTI ، جمهوری چک داشته باشیم ... پل عابر پیاده جدید با آسانسور، که جایگزین روگذر اصلی از سال 1981 شده است، دسترسی عابران پیاده بدون مانع را از شهرداری به مرکز شهر فراهم می کند و مسیر عبور از بزرگراه شلوغ I/35 را بهبود می بخشد.

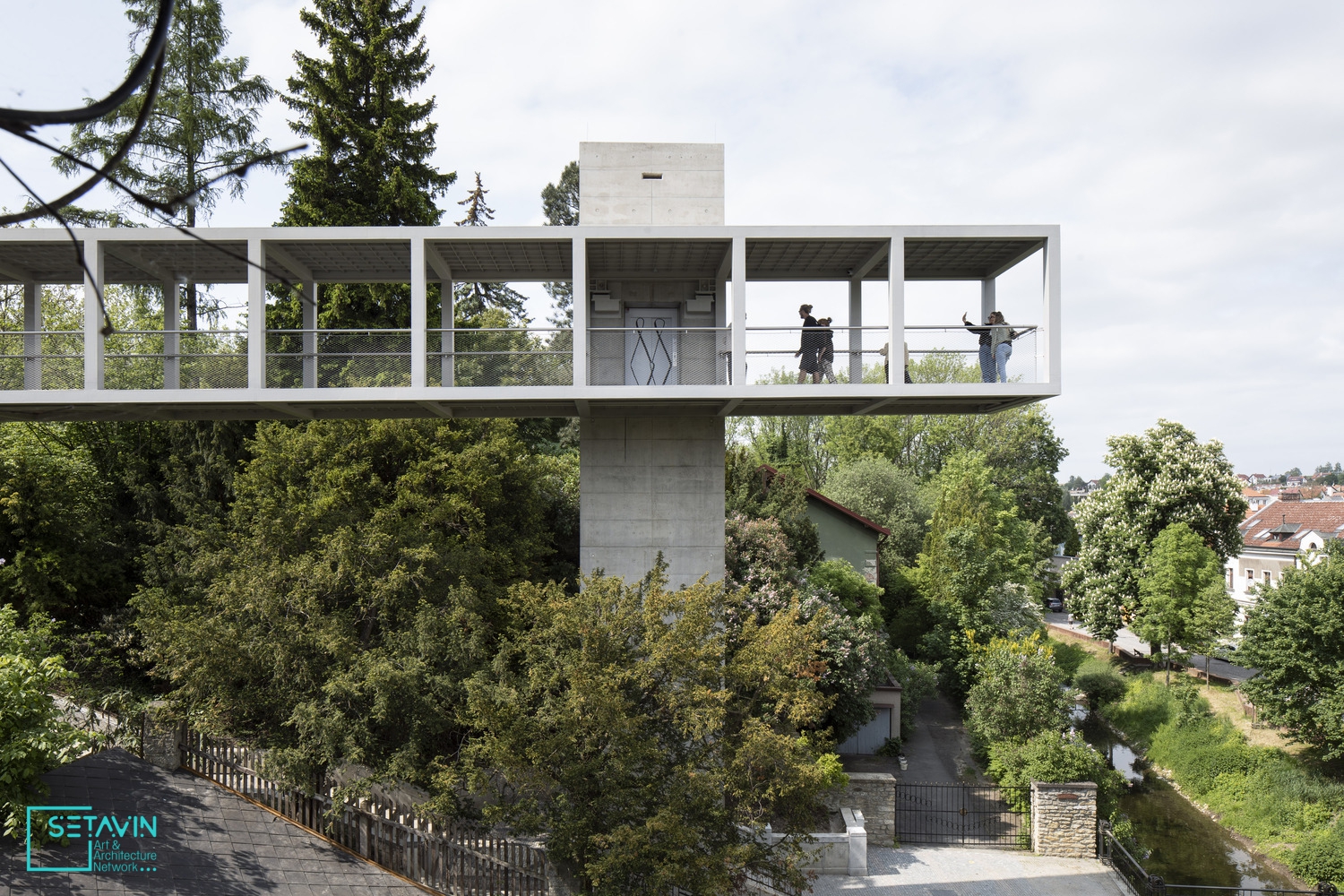

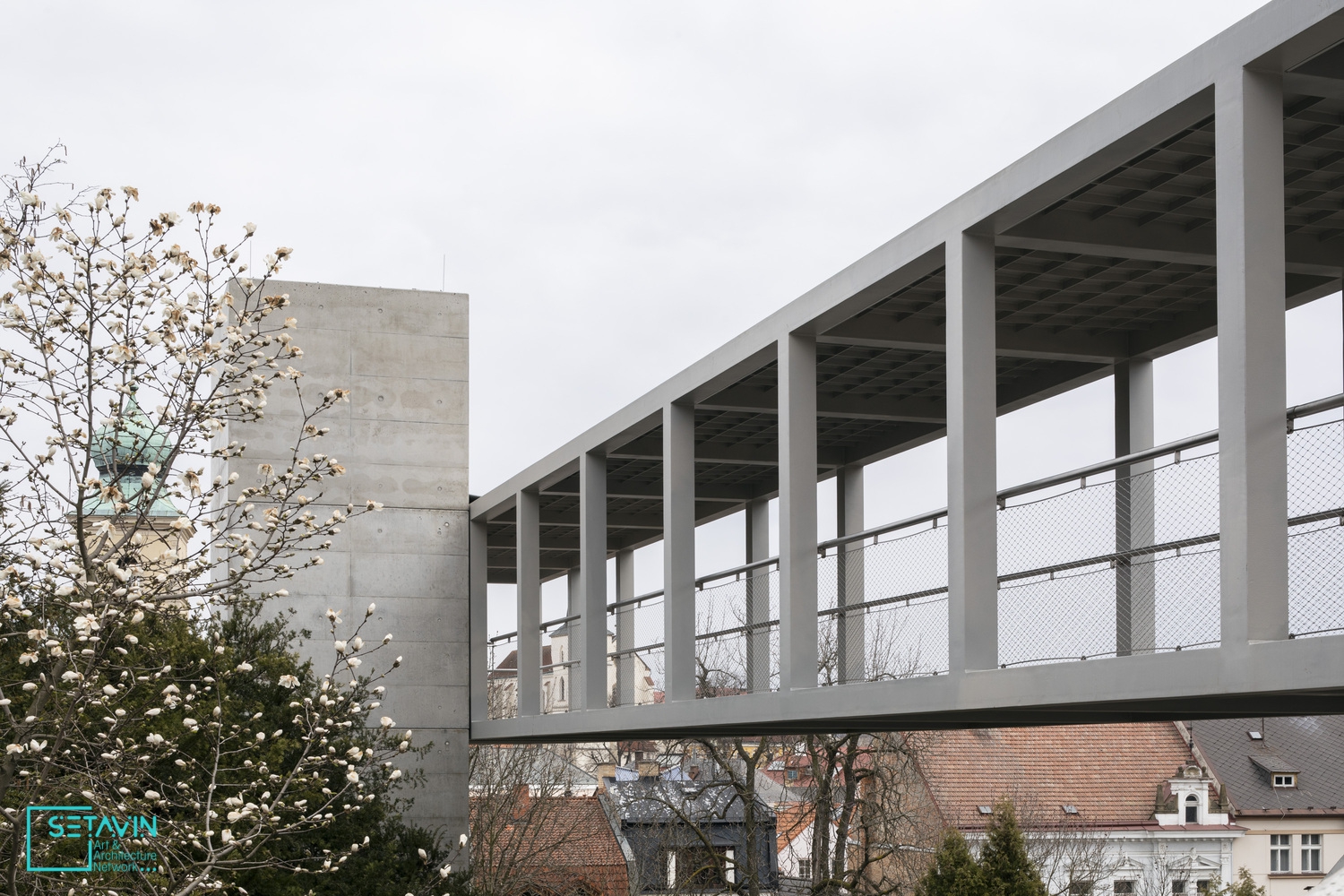

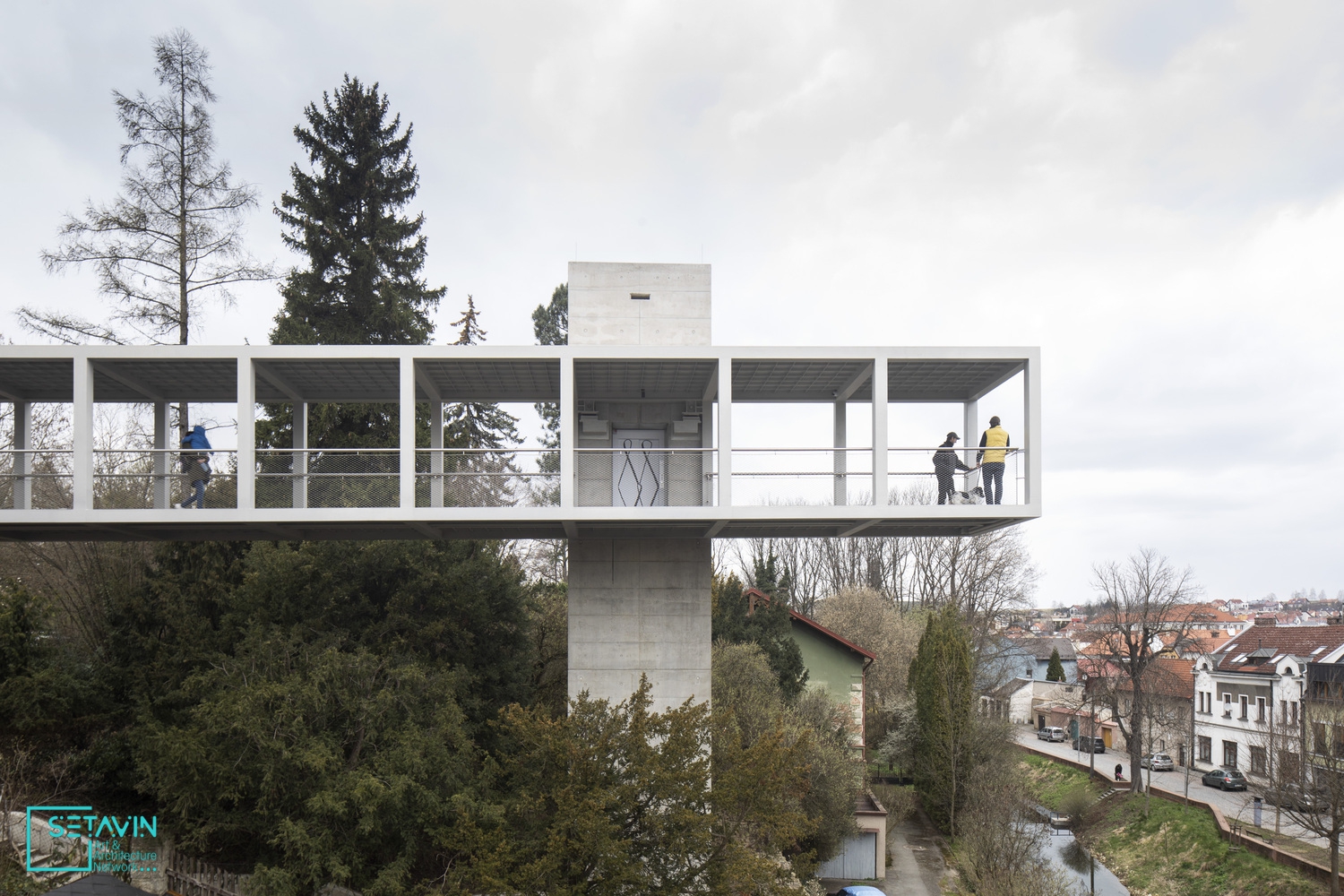

ساختار فولادی ظریف توسط ستون های عظیم ساخته شده از بتن اکسپوز پشتیبانی می شود. برج آسانسور در محور پلکان اصلی به سمت مرکز تاریخی قرار دارد و ساختار پل را نگه می دارد. این برج یک نقطه عطف جدید را ایجاد می کند که از طریق خیابان Ropkova از میدان قابل مشاهده است.

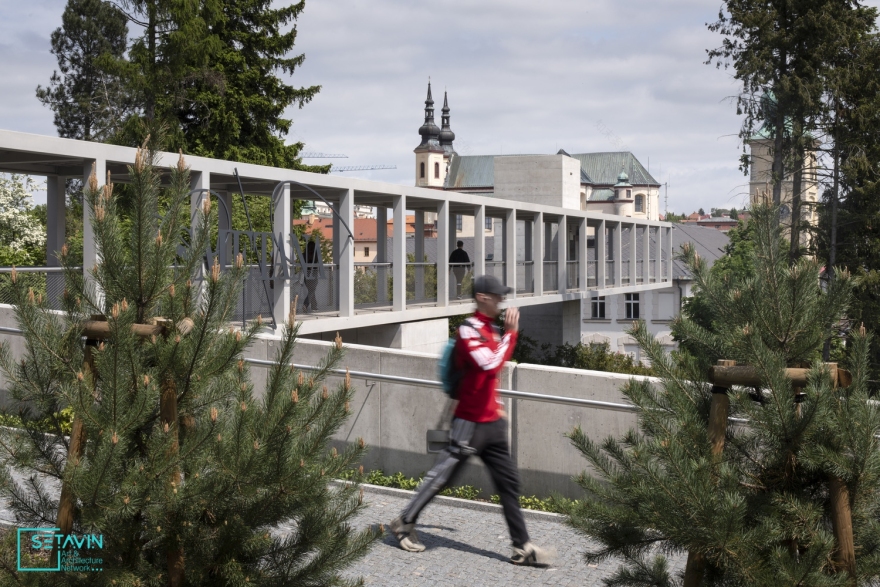

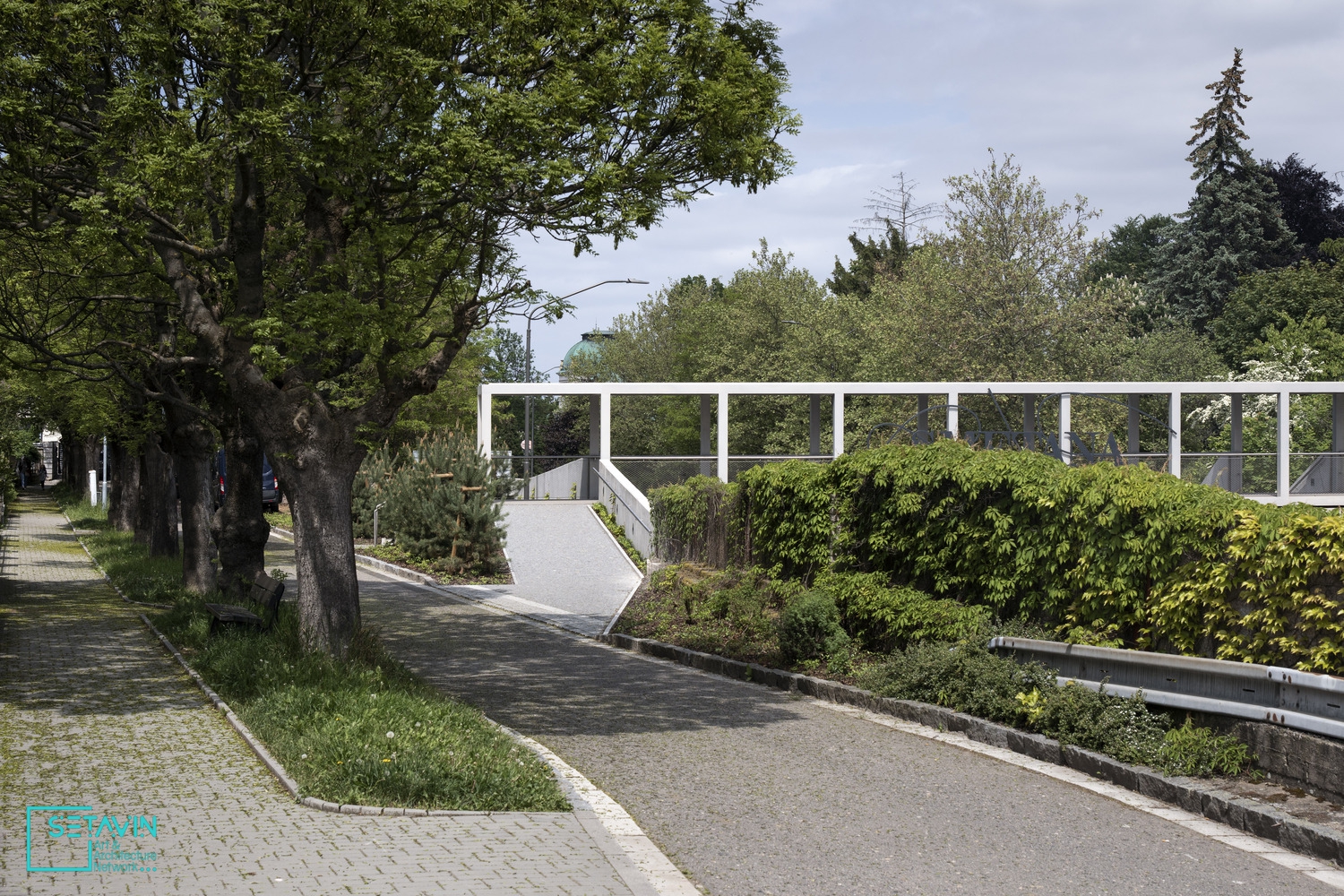

ستون مرکزی به یک راه پله بتنی جدید ادامه می دهد که به مسیرخیابان Smetanův dům می رود. در دسترسی غربی، پل بر روی تکیه گاه دیوار حائل موجود استوار شده است.

سیستم سازه سازه پل فولادی جوشی تیری پیوسته با دو دهانه و انتهای کنسولی است. روبنای پل شامل دو تیر اصلی است که توسط تیرهای عرضی به هم متصل شده اند.

با تکرار سطح مقطع در جهت طولی یک تیر سه بعدی فضایی با صفحه کف و سقف تشکیل می شود. مدول فضایی 3.07 x 3.07 x 3.07 متر در سازه های بتن مسلح تکرار می شود.

دقت لبه های تیر و هندسه کلی با استفاده از تیرهای HEB و صفحات جوش داده شده در مقطع 220×220 میلی متر به دست آمد.

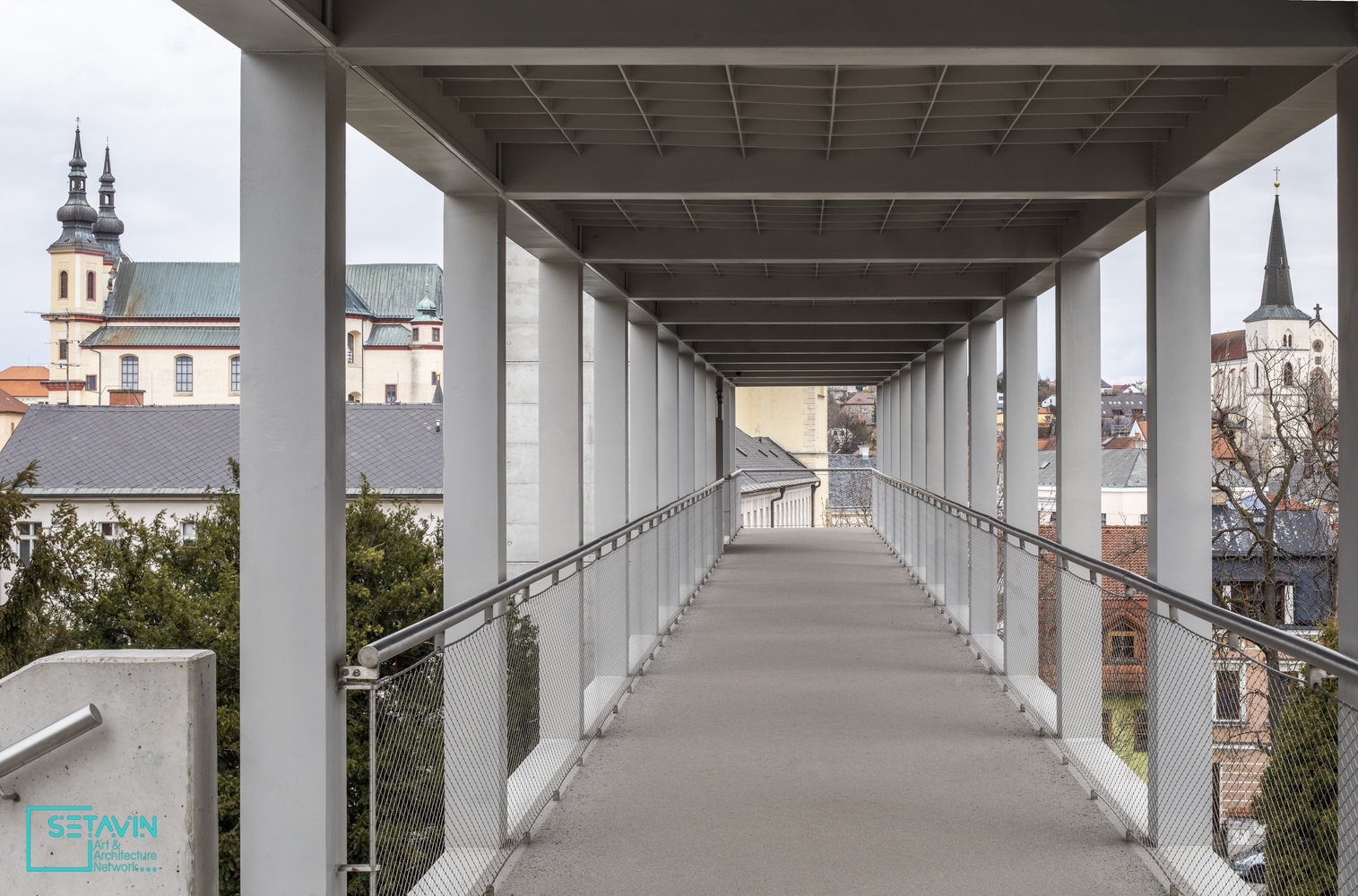

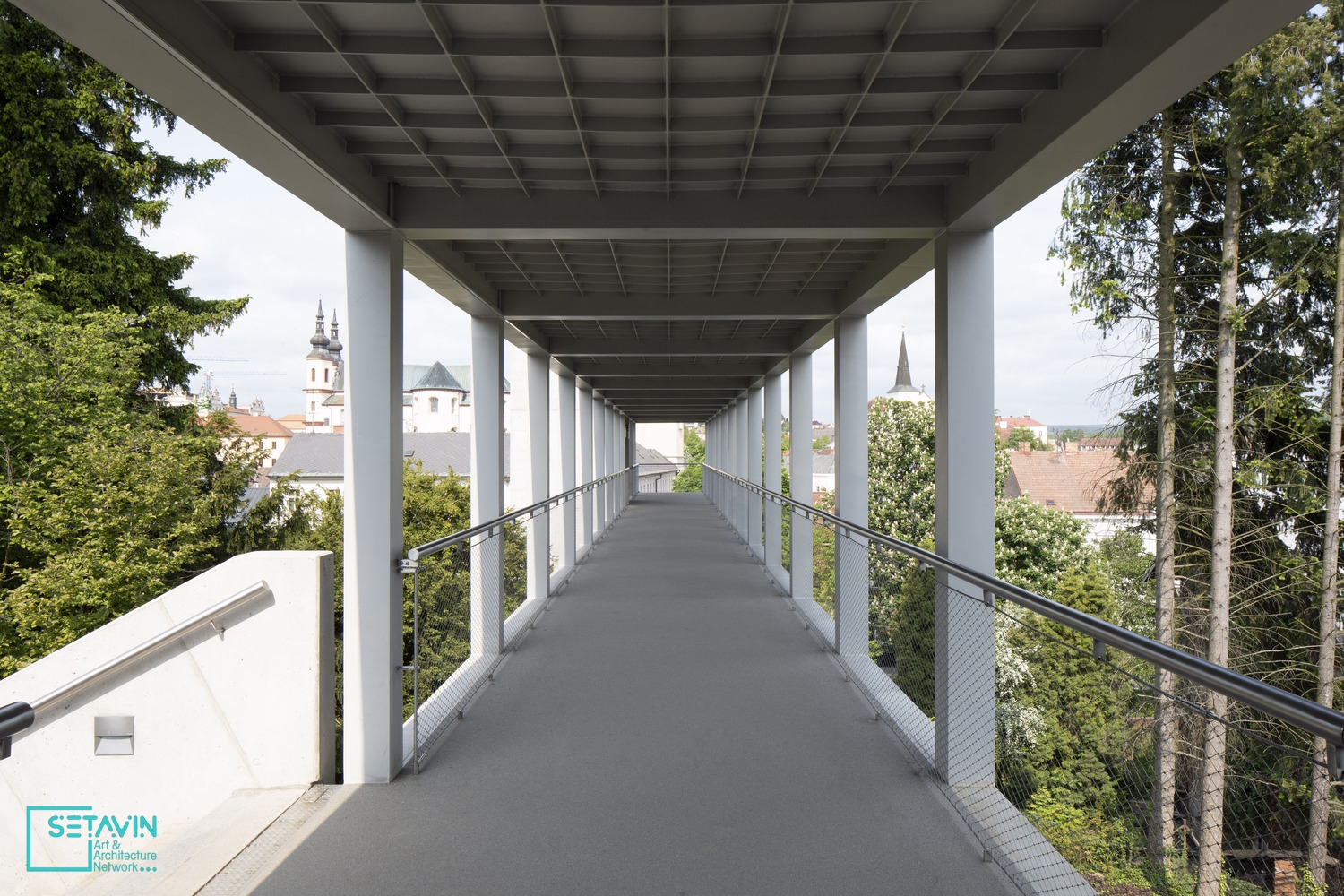

به لطف ساختار انتخاب شده، پل عابر پیاده در برابر آب و هوای بد محافظت می شود و منظره ای جذاب بین درختان بر فراز رودخانه لوچنا ارائه می دهد. پل عابر پیاده دارای یک نرده از شبکه بافته شده فولادی ضد زنگ و یک دسته گرد است. نورپردازی کنتراست بین ساختار فولادی سبک و بتن اکسپوز را افزایش می دهد.
