Izvođenje sanacije temeljnog tla ispod objekata Kliničke bolnice Sveti Duh

Potresi 2020. i 2021. godine, u sinergiji s propuštanjem kanalizacijsko-oborinskog sustava, u Kliničkoj bolnici Sveti Duh u Zagrebu prouzročili su slijeganje na više bolničkih objekata i ugrozili njihovu nosivost i stabilnost.

Projektnim rješenjima Jurcon projekta d.o.o. – Zagreb i Martomis projekt d.o.o. – Zagreb postavljeni su izuzetno složeni zahtjevi za hitnom sanacijom temeljnog tla i kanalizacijskog sustava kako bi se održala funkcionalnost i sigurnost bolničkih kapaciteta.

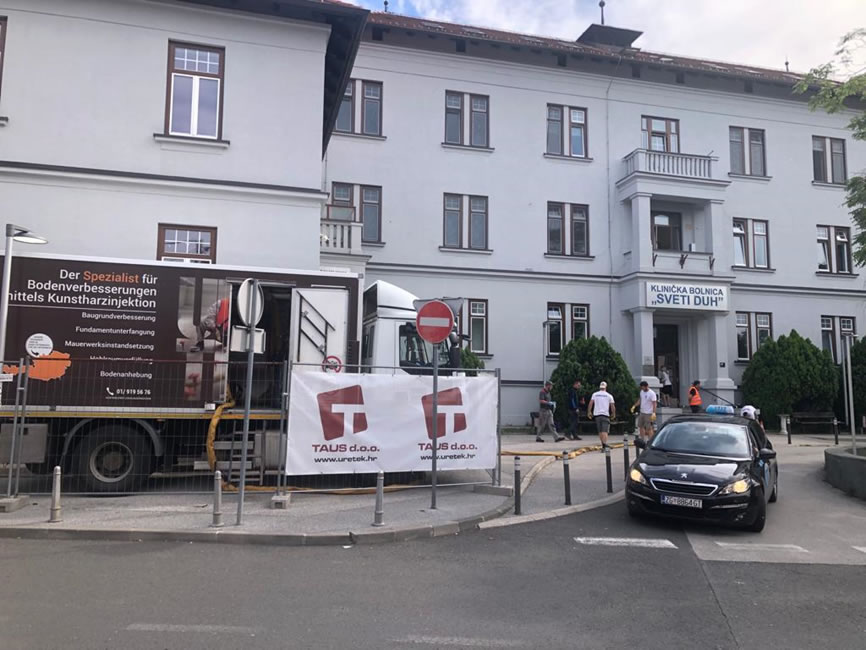

Tvrtka Taus d.o.o. u suradnji sa svojim partnerima IG visokogradnja, Centar građevinskog fakulteta, Enio d.o.o. i Uretek su izveli radove na pet objekata poštujući sve sigurnosne, medicinske, sanitarne i tehničke uvjete.

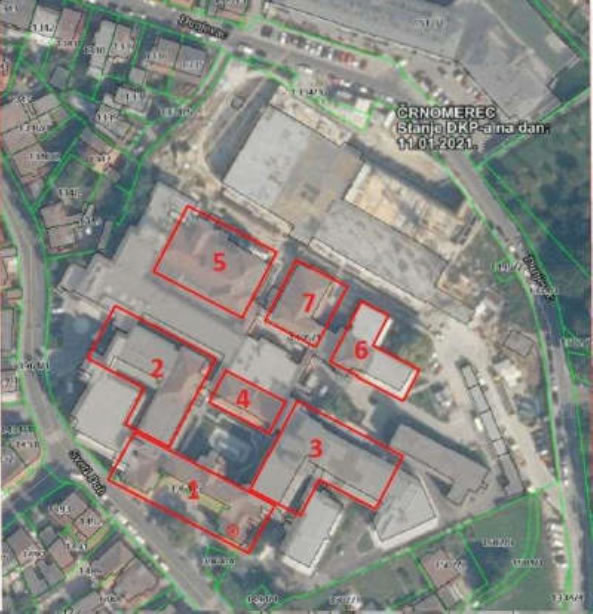

Slika 1: Zgrade Kliničke bolnice obuhvaćene geotehničkim projektom

Projektnim zadatkom definirani su slijedeći uvjeti:

Izvesti poboljšanje temeljnog tla na pet objekata ispod trakastih temelja u ukupnoj dužini od preko 1.100,0 m do dubine 5,0 m ispod dna temelja.

Snimanje, pročišćavanje i sanacija kanalizacijskog sustava na preko 3.300,0 m cijevi različitih promjera.

Verifikacija projektnog rješenja i kontinuirana kontrolna ispitivanja za vrijeme izvođenja radova

SVE RADOVE BILO JE POTREBNO IZVESTI NE UGROŽAVAJUĆI FUNKCIONALNOST SVIH ODJELA I SLUŽBI BOLNIČKIH KAPACITETA!

Kako bi verificirali Tehničko rješenja prije izvođenja radova na poboljšanju temeljnog tla bilo je potrebo napraviti „Probno polje“ na površini 25 m u neposrednoj blizini. Plan izvođenja probnog polja izradio je Centar građevinskog fakulteta u Zagrebu. Tlocrt i presjeci probnog polja prikazani su na slici 2 i 3.

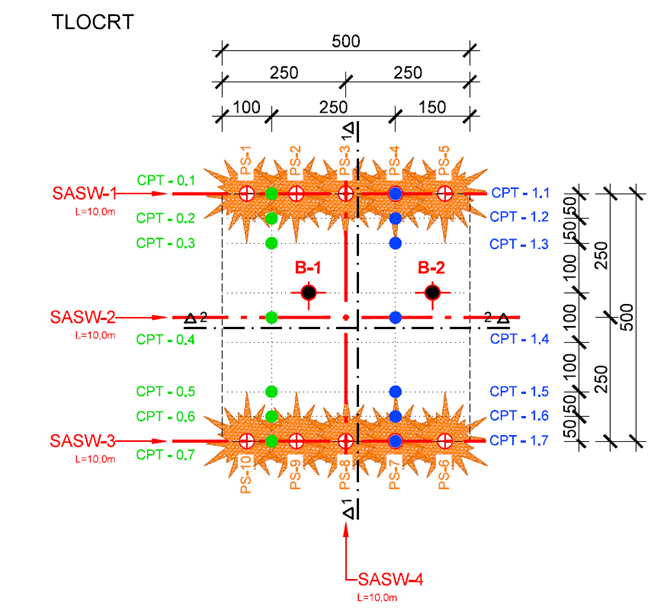

Slika 2: Tlocrt probnog polja

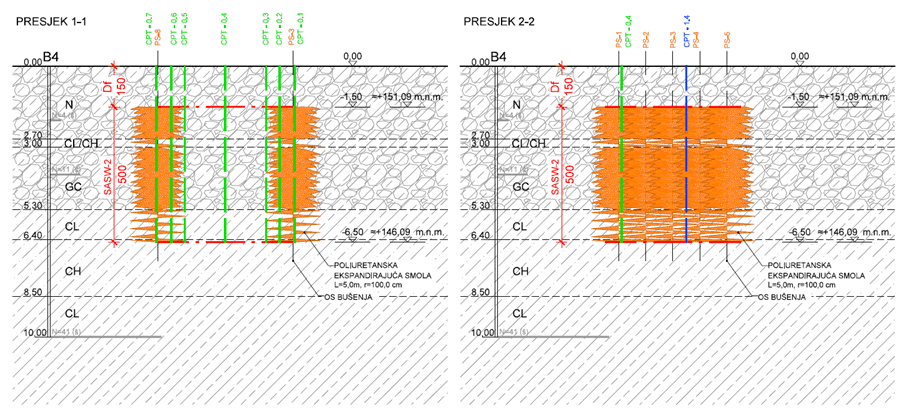

Slika 3: Presjeci probnog polja

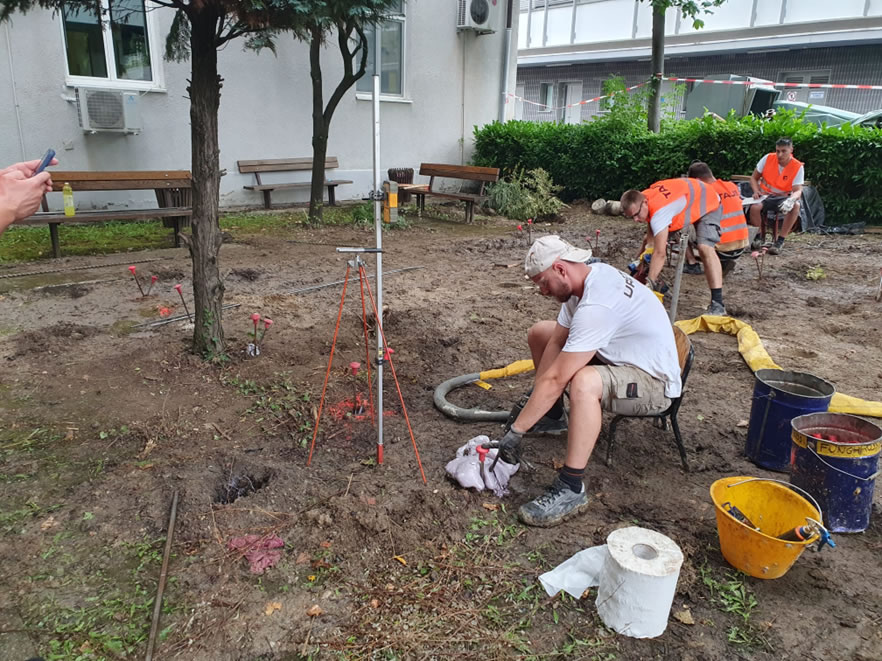

Slika 4: Injektiranje smole na probnom polju

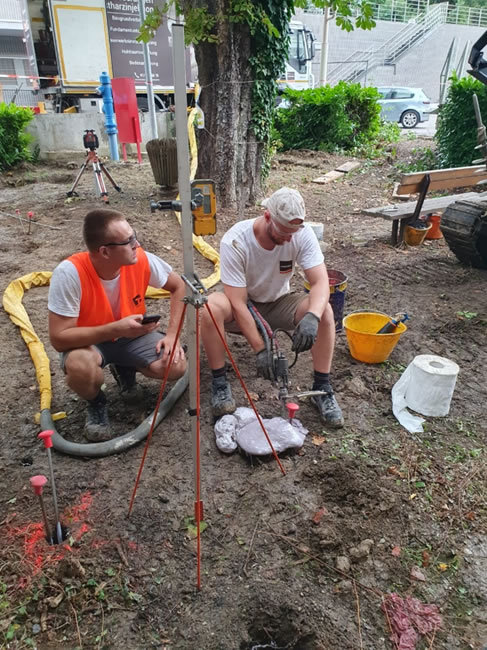

Slika 5: Izvođenje ispitivanja konusnim penetrometrom na probnom polju

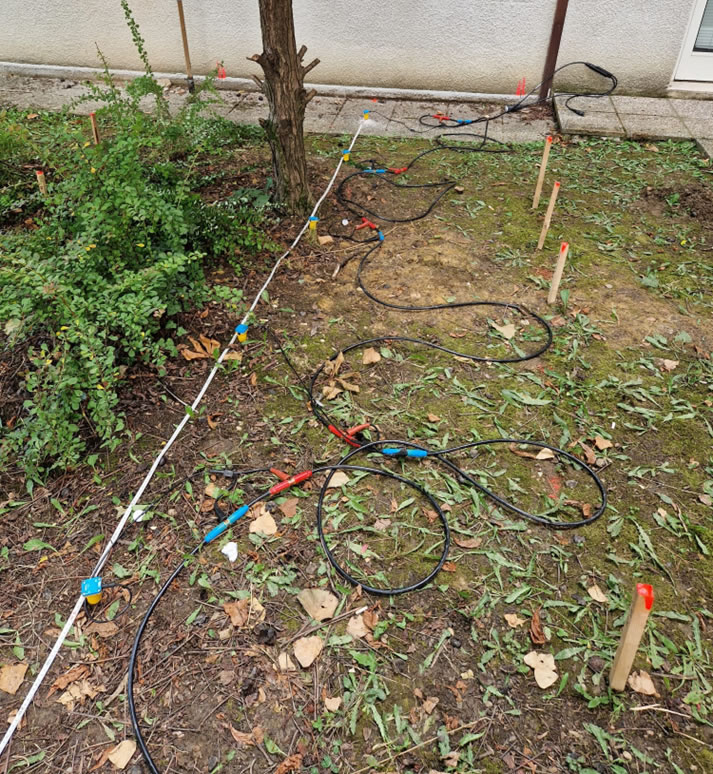

Slika 6: Izvođenje spektralne analize površinskih valova na probnom polju

Nakon uspješno verificiranog rješenja na injektiranom probnom polju CGF je izdao dozvolu za početak injektiranja: "Interpretacijom dobivenih rezultata utvrđeno je da je ostvareni stupanj ojačanja tla na mjestima izvedbe probnog injektiranja ekspandirajućom poliuretanskom smolom po obje metode VEĆI je od projektno zahtijevanog."

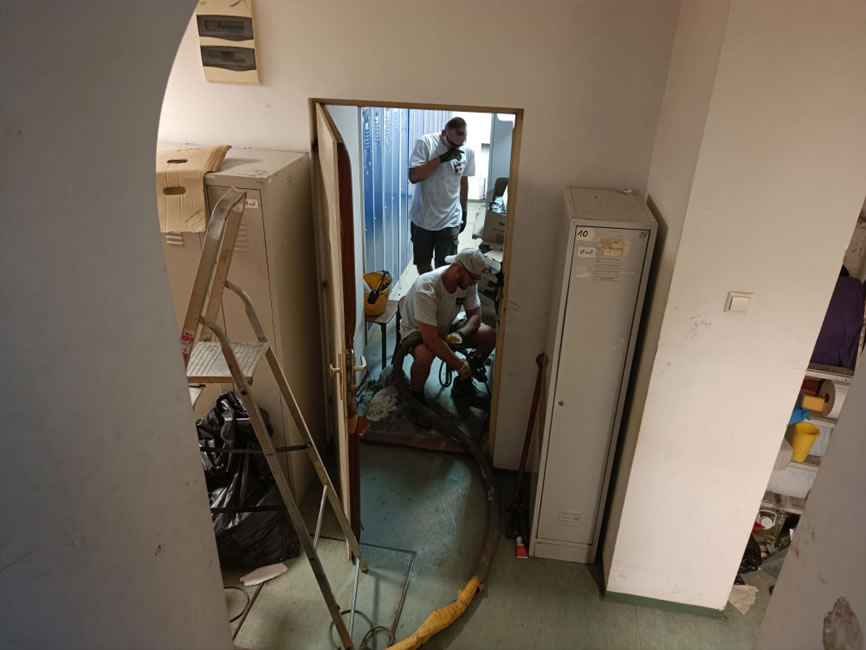

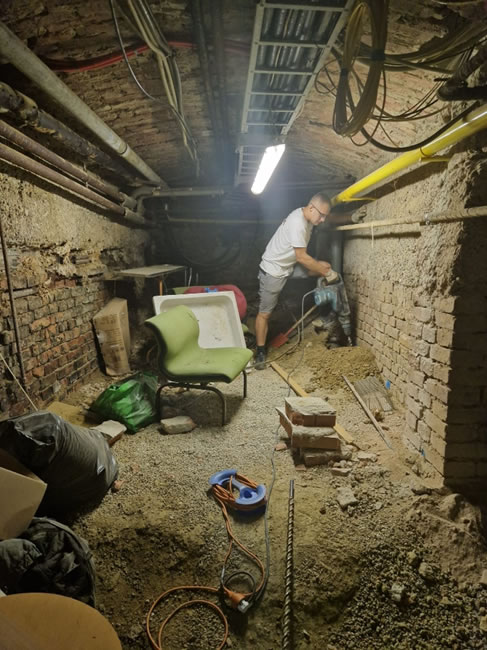

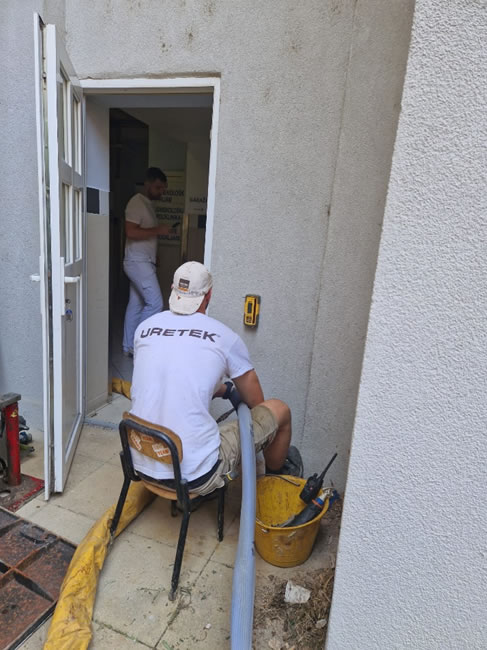

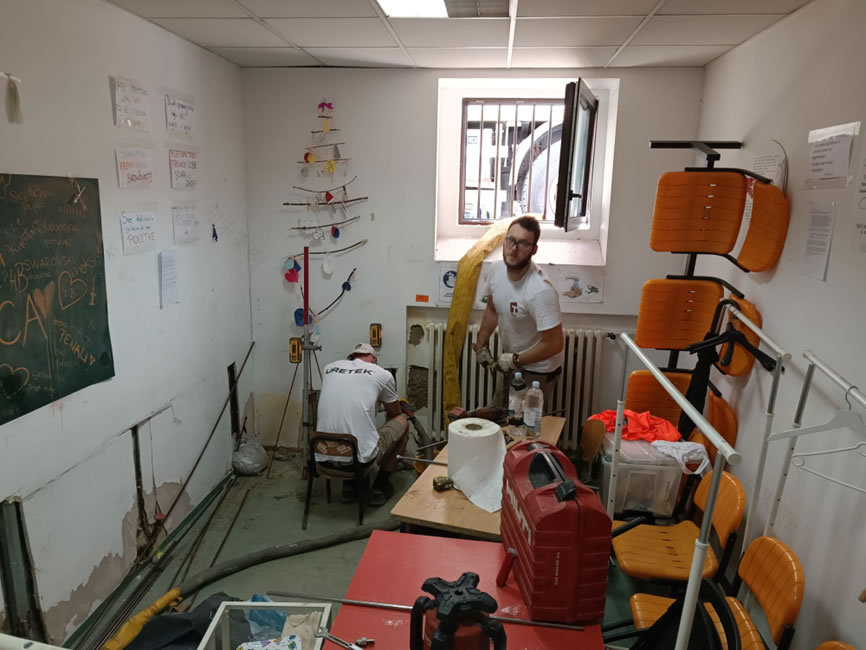

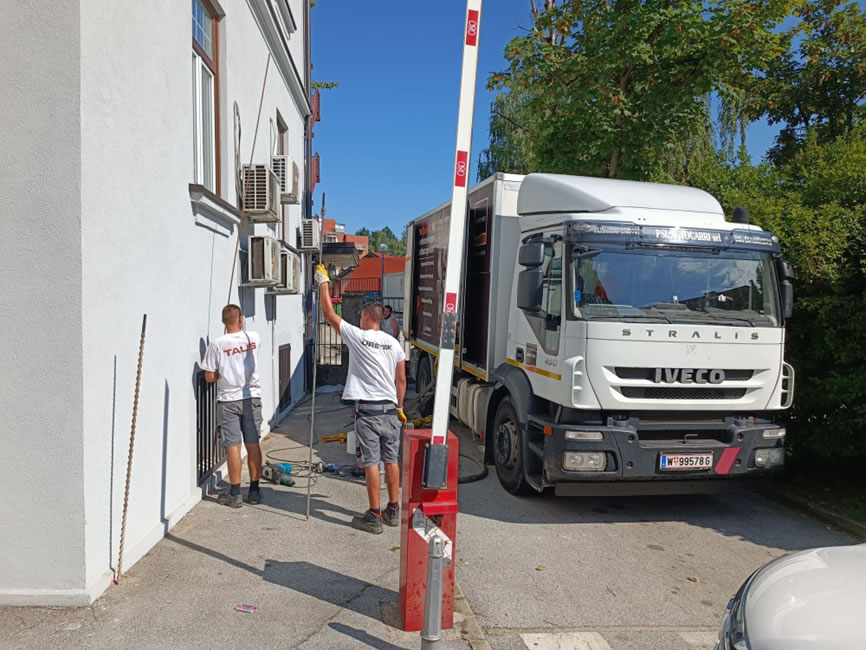

Poboljšanje temeljnog tla izvedeno je Multipoint metodom „dubokog injektiranja“ poliuretanske ekspandirajuće smole Geoplus. To je tehnologija lokalnog ubrizgavanja dvo-komponentne poliuretanske ekspanzijske smole pod visokim pritiskom u temeljno tlo s vrlo malim utjecajem. Postupak je brz i neinvazivan, a pokazuje trenutne rezultate. Dinamika izvođenja radova relativno je jednostavna i ne zahtijeva invazivne iskope ili posebne sustave spajanja na postojeće ili nove temeljne konstrukcije.

Slika 7: Raspodjela izlaznih otvora i širenje smole tijekom Multipoint metode

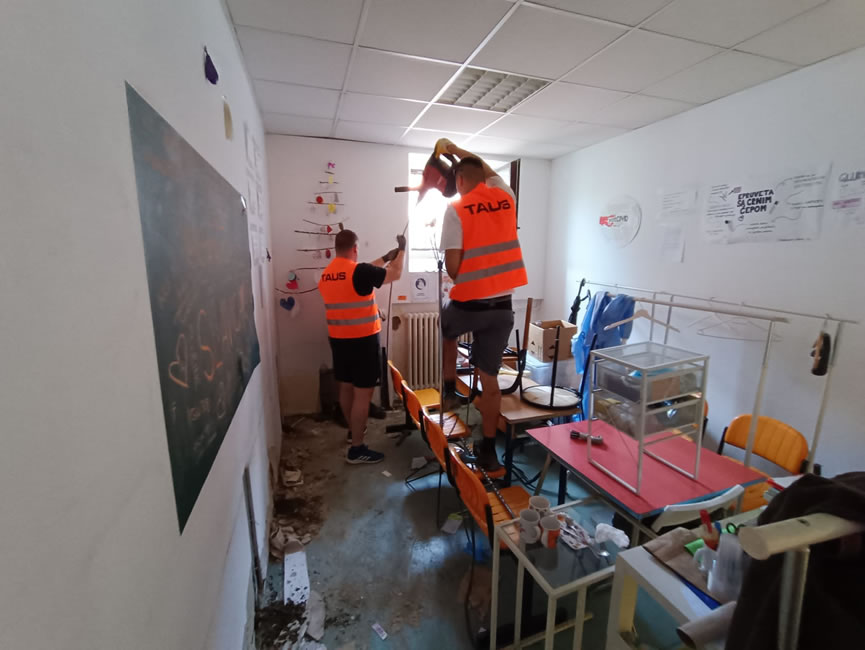

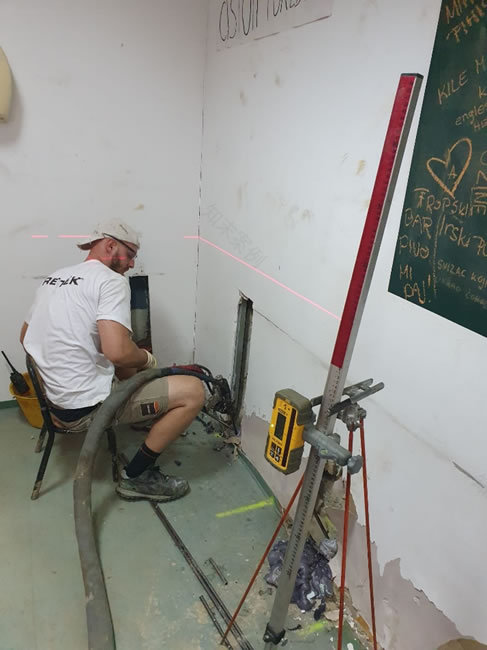

Za injektiranje smole utrošeno je ukupno 67 dana na 1.100,0 m’ temelja odnosno 16,5 m’/dan. Poseban problem bile su instalacije vode, struje, tehničkih plinova, telefona, plina za koje ne postoji dokumentacija i katastar, te je izvođač preuzeo odgovornost da prethodnim snimanjima utvrdi položaje istih kako bi na preko tisuću bušotina u zonama instalacija izbjegao njihova oštećenja.

Slika 8: Tlocrtna dispozicija ojačanja Zgrade 2 sa smjerovima injektiranja

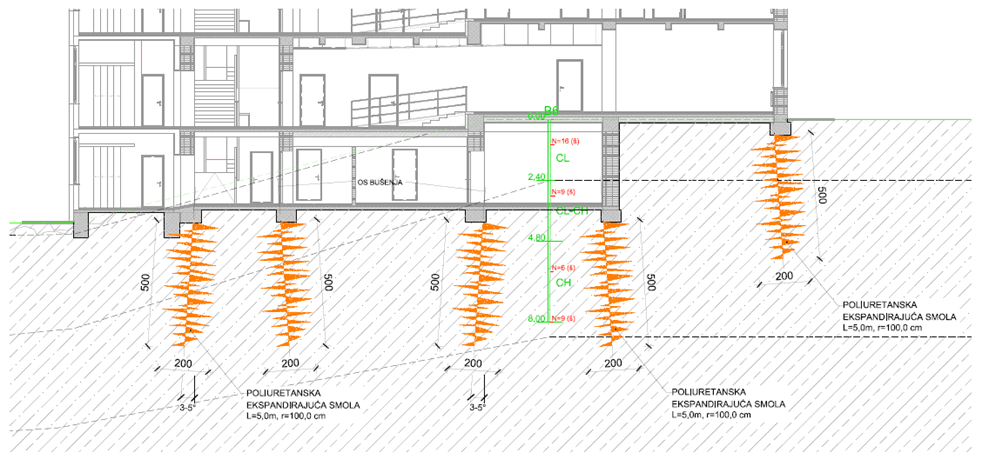

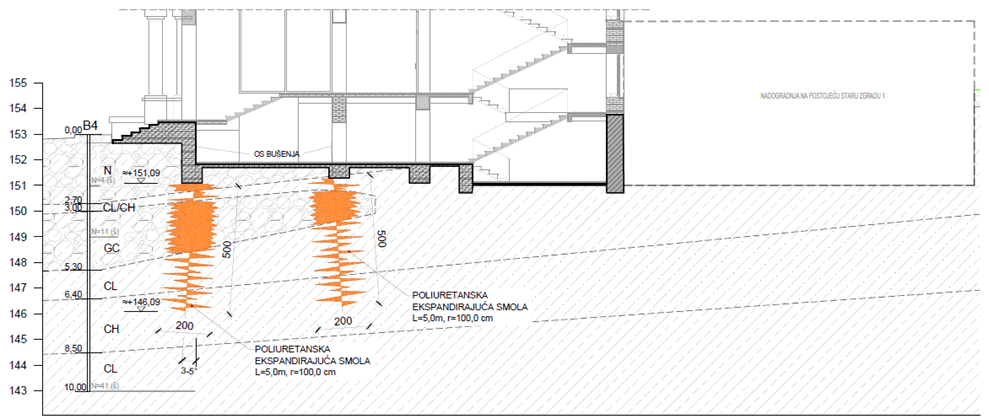

Slika 9: Karakteristični presjek ojačanja temeljnog tla ispod temelja Zgrade 1

Slika 10: Karakteristični presjek ojačanja temeljnog tla ispod temelja Zgrade 6

Najveći uzrok degradiranog temeljnog tla su zastarjeli kanalizacijski i oborinski sustavi vode koji svojom dotrajalošću, pucanjem i propuštanjem stvaraju podzemne erozije, likvefakciju i nefunkcionalnost.

Različiti promjeri, materijali, dotrajala reviziona okna, pomiješana oborinska i sanitarna voda, začepljenja i restrikcije tokova u cijevima su problemi koji su u nekoliko navrata uzrokovali i ulazak smole, blokadu odvodnje, čak i poplave u podrumima. Kako bi se maksimalno izbjegle te pojave, snimanje, čišćenje i sanacija kanalizacije izvedena je paralelno s injektiranjem. Snimanja cjevovoda na propuštanje i prohodnost izvedena su specijalnim kamerama tipa RIGID RM 600, IPEK ROVER RX130 s rotirajućom glavom 360, IPEK AGILIOS s kamerom tipa PTP 50 s rotirajućom glavom 360, a filmovi su arhivirani i dio su Izvedbene dokumentacije.

Slika 11: Snimanje kanalizacije

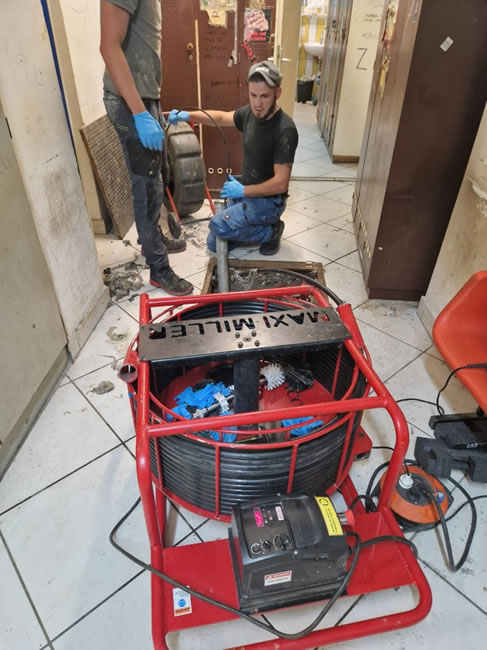

Pročišćavanja cjevovoda od raznih otpada i ostataka smole, koja je kroz nehermetične spojeve i puknuća kanalizacijskih cijevi, ušla u unutrašnjost izvođeno je posebno dizajniranim čistaćima, skreperima i rotirajućim četkama i sjekaćima PICOTA sustavom s raznim nastavcima predviđenim za sve situacije. U slučajevima kada su cijevi značajnije zapunjene koristio se SMI IBG sustav za čišćenje cijevi promjera 200 do 800 mm.

Najveći pothvat je sanacija napuklih cijevi koja se izvodi sistemima Stent sa minimalnom restrikcijom promjera i protoka , samo nekoliko postotaka manjom, kako bi se osigurala funkcionalnost bez kopanja i klasičnih građevinskih radova.

Osiguranje kontrole kvalitete izvodilo se različitim metodama:

Izvođenje CPT (eng. Cone penetration test – Ispitivanje konusnim penetrometrom) ispitivanja do dubine od 7 m (pojedinčano) prije i poslije injektiranja. U slučajevima kada zbog nepristupačnosti objektu nije bilo moguće izvesti CPT, izvodilo se ispitivanje SPT (statički penetracijski test) i DPM (dinamički penetracijski test srednjom masom utega od 30 kg).

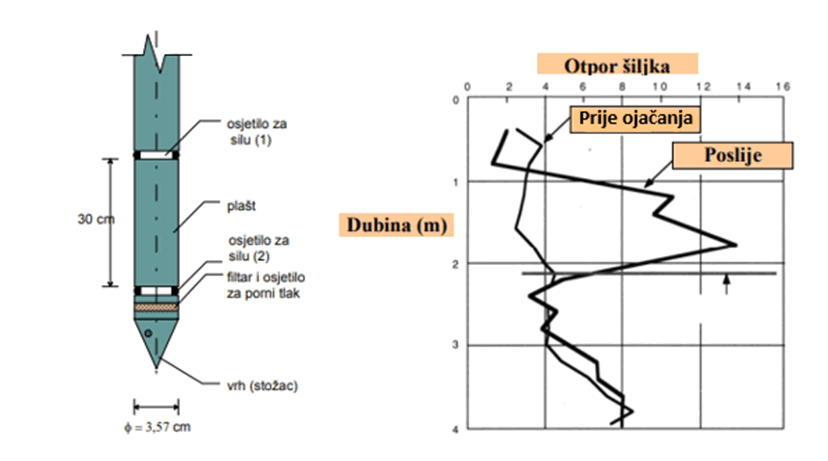

Slika 12: Shematski prikaz CPT ispitivanja (Kvasnička, 2007)

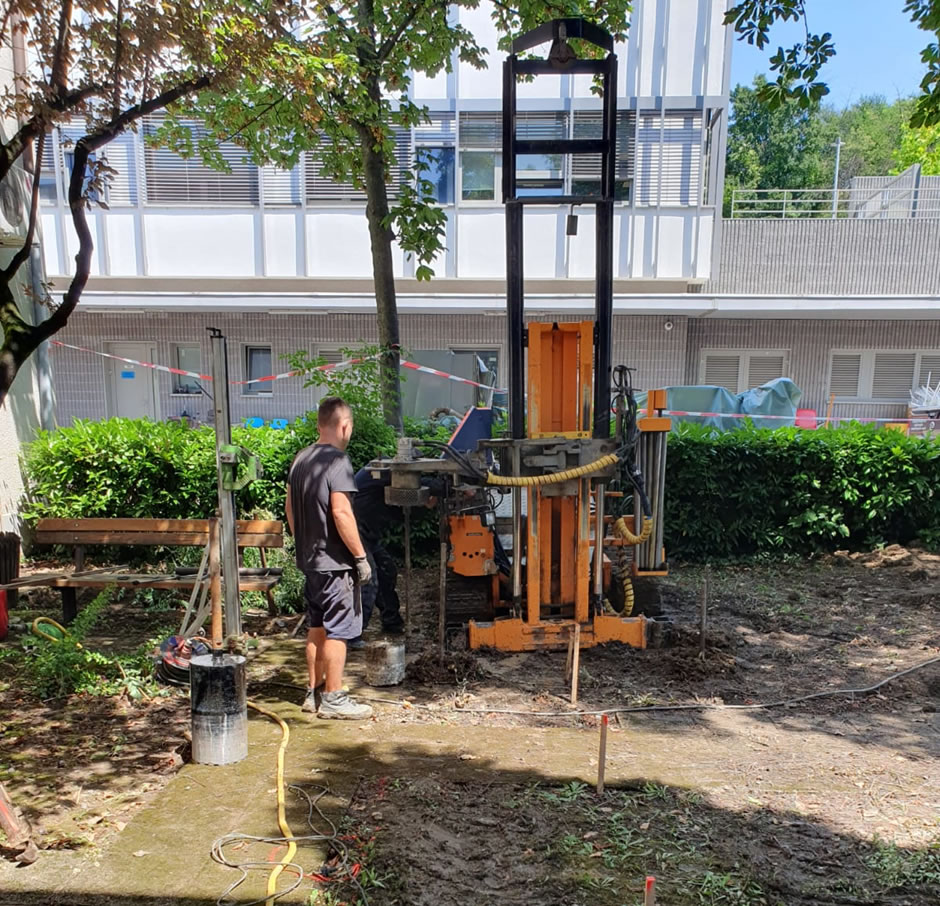

Izvođenje cross-hole seizmičkog ispitivanja do dubine od 7 m’ prije i poslije injektiranja ispod objekta. Ispitivanje se izvodi na 4 lokacije, gdje se na svakoj lokaciji izvode dvije bušotine dubine 7 m’.

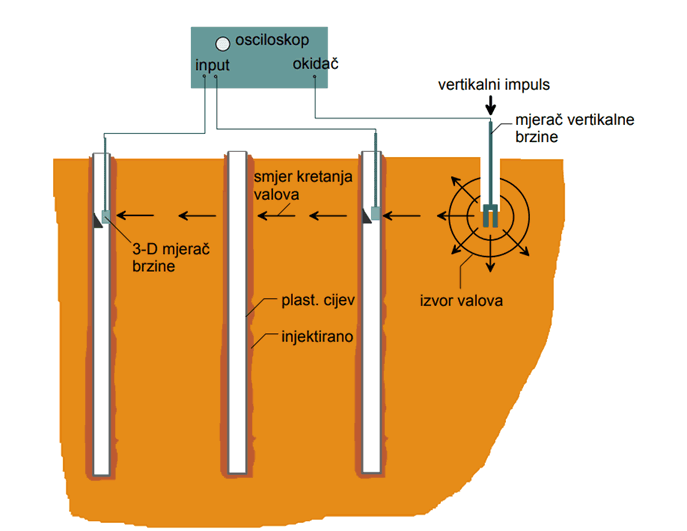

Slika 13: Shematski prikaz cross-hole ispitivanja (Kvasnička, 2007)

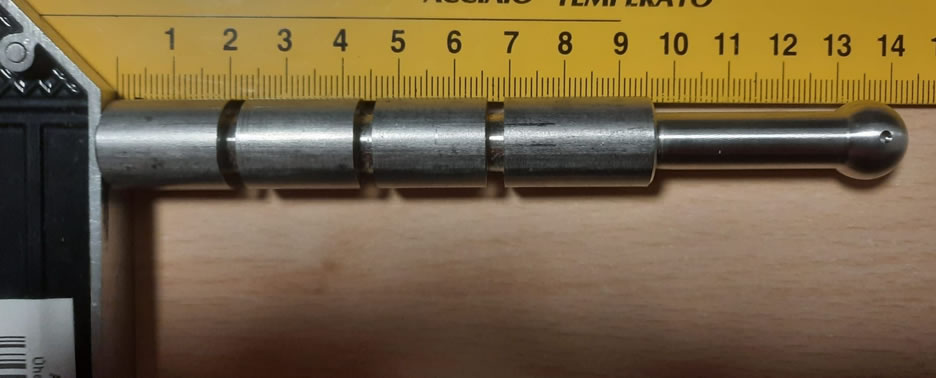

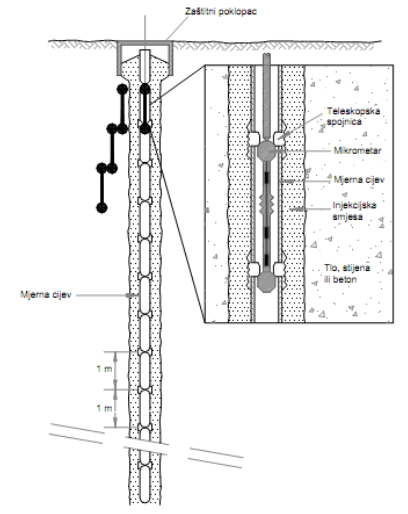

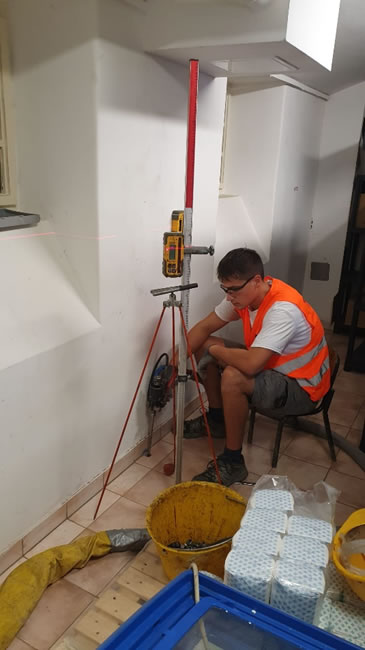

Putem mesinganih geodetskih repera, prate se geodetski parametri pomaka objekata prije i poslije injektiranja. Ugrađuje se 6 repera na objekt, uz dodatna 4 repera na ušće svakog deformetra.
