Использование железа при строительстве церкви Иоанна Предтечи в Толчкове

Е.В. Баранов, О.В. Береснев

Научный руководитель –

О.В. Береснев

, доцент кафедры «Архитектура»

Рассматриваются предварительные результаты исследования железа, использованного при строительстве церкви Иоанна Предтечи в Толчкове, г. Ярославль

Ключевые слова:

металлическая связь, технологическое клеймо, железо

USING OF IRON AT THE CONSTRUCTION OF THE CHURCH OF JOHN THE PRECURSER IN TOLCHKOV

E.V. Baranov, O.V. Beresnev

Scientific Supervisor –

O.V. Beresnev,

associate professor of the Architecture department

Yaroslavl State Technical University

The preliminary results of research iron, that used at the construction of the Church of John the Precurser in Tolchkovo, Yaroslavl.

Keywords:

metal tie, technological stigma, iron

Вся информация, описанная в данной научной работе, была получена при визуальном исследовании церкви Иоанна Предтечи в Толчкове, в г. Ярославле.

При детальном осмотре здания было выявлено использование значительного количества железа в его конструкциях при строительстве. Железо применено в конструкции стен, арок и сводов; из железа выкованы ставни окон и их крепления, дверные и оконные решетки, двери, ведущие в четверик храма. А позже, в XVIII в. деревянные балки крыши полностью заменили на стропильные конструкции и была наслана железная кровля

Целью данной работы является изучение клейм на железе, выявленных при обследовании воздушных связей церкви Иоанна Предтечи и атрибуция клейм по таблицам М. В. Чернышева.

Проводилось обследование доступных для наблюдения связей на галерее и частично в четверике храма, а также стропильных конструкций на чердаке. Были зафиксированы размеры связей, исследован характер поверхности металла и были выявлены клейма на связях и стропильных конструкциях (Рис 1 и 2). Анализ клейм дал возможность определить страну происхождения железа и примерное время нанесения клейм, а в случае со стропильными конструкциями определить завод и время изготовления железных конструкций.

Рис. 1 Схема плана на отметке +3.500 от уровня земли с условными обозначениями связей.

Рис. 2 Схема плана на отметке +13.000 от уровня земли с условными обозначениями связей.

Обследование связей галереи показало, что они выполнены из кованного железа, имеют мятый неровный характер поверхности и что их размеры довольно разнообразны. Основные сечения связей галереи: 61х21 мм, 57х27 мм, 64х28 мм, 61х23 мм, 59х25 мм, 75х36 мм (установлена в углу галереи), 65х27 мм, 69х35 мм, 80х40 мм (установлена в углу галереи), 67х32 мм, 63х33 мм. Видимо у изготовителей связей не стояло задачи придерживаться определённых размеров.

В четверике связи установлены во все подпружные арки в два уровня, в углы между северной, восточной, южной и восточной стенами, в палатках (тайниках) приделов.

Качество связей, установленных в подпружные арки, заметно лучше, поверхности ровные, углы чёткие, но обнаруженное клеймо прочитать не удалось (Рис. 3). По форме – оно относится к XVII в.

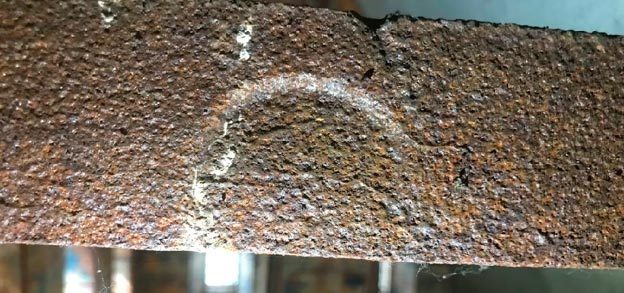

Рис. 3 Клеймо на связи между юго-восточным столбом и южной стеной.

На некоторых связях галереи и двери центрального портала четверика были обнаружены другие клейма (Рис 4). По характеру рисунка эти клейма можно отнести к шведским молотовым мастерам [1]. Таким образом можно предположить, что страна изготовления железа — Швеция. И как отмечают исследователи данного вопроса во второй половине XVII в. между Россией и Швецией осуществляется активная торговля железом. [1, стр. 11]. Не исключается вариант, что шведские мастера работали в России.

Рис. 4 Клейма молотовых мастеров.

Обнаружены клейма и на конструкциях стропил крыши (Рис. 5). Расположение их превалирует на конце железной полосы. Исследование этих клейм подтверждает дату замены кровли на храме в 1750 г. Стальные полосы были изготовлены в 1743 году на Федьковском заводе, он же Невьянский завод Демидова. На верхней строке клейма читается год — 1743. На нижней строке — ФКS. Варианты прочтения: ФКS — Федьковский, он же Невьянский завод, Пермская губ., с 1702 г. С 1725 г. владелец — Демидов А.Н. Исходя из этого, приходим к выводу, что железо изготовлено в 1743 г., а в 1750 оно уже используется в конструкция стропил, если взять в учет доставку железа в центральную Россию и изготовление конструкций.

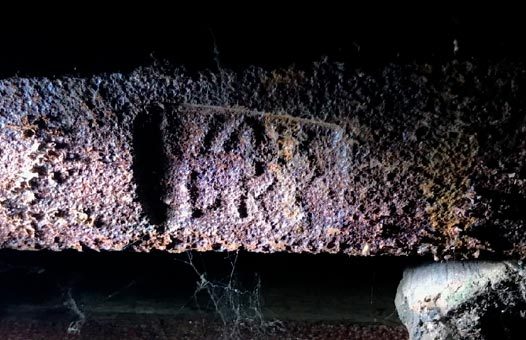

Рис. 5 Клеймо, расположенное на горизонтальном элементе стропил в северной части чердака

Самое распространённое клеймо XVIII в., так называемый “Старый соболь” (Рис. 6), содержит слово “СИБИРЬ” и под ним изображение соболя (в нашем случае прикрыто полосой). Данное клеймо относится к железу Уральских заводов: Невьянского, Уткинского, Ревдинского и Бынговского, принадлежащие Акинфию Никитичу Демидову [1, табл. 29 рис. 9С]. Клеймо поставлено после 1730 г., “когда Демидов получил возможность торговать внутри страны по вольным ценам” [1]. Вероятно, железо для решёток было закуплено вместе с железом для конструкций крыши во второй половине 40-х годов XVIII в.

Рис. 6 Клеймо на решётке южного портала.

Датировка решёток, установленных в порталы храма — изготовление после 30-х гг., XVIII в.

Данное исследование помогает датировать изменения во внешнем облике храма, происходившие в середине XVIII в. Необходимо продолжить исследование связей в четверике храма и исследовать сохранившиеся ставни и двери.

СПИСОК ЛИТЕРАТУРЫ

М.Б. Чернышев

Клейма на железе в русском строительстве XVII — XIX в. — М. Институт Наследия, 2007.

Корепанов Н.С., Рукосуев Е.Ю.

Клейма уральских заводов XVIII — XIX вв., Екатеринбург, 2004 г.

Васильева Т. Л

. Историческая справка. Том 2.1 104-УЮ-1-ИАБИ ООО ЯХМ “Реставратор” 2023 г.
