Gradilište nove škole Miloš Crnjanski na Satelitu; Foto: Gradnja.rs

Šuma skela: Evo kako GAT izvodi školu u Novom Sadu po ideji Brane Mitrovića i projektu Pro-inga

Složenost konstrukcije, kao i velika visina na kojoj se izvodilo betoniranje predstavljalo je pravi inženjerski izazov pa je primenjena nosiva skela.

Na novosadskom naselju Satelitu u toku je izvođenju novog objekta Osnovne škole „Miloš Crnjanski“ koja se zida odmah pored postojeće škole. Nakon završetka radova na novoj zgradi, stara škola iz 1962. godine u ulici Anđe Ranković biće preseljena u novu. Projektom je predviđeno rušenje stare škole, a na tom mestu biće izgrađeni sportski tereni za novosadske učenike.

Projekat je urađen od strane novosadskog projektnog biroa PRO-ING, na osnovu idejnoj rešenja koje potpisuje Branislav Mitrović. Izvođač radova je novosadska kompanija GAT, a investitor ovog projekta je Uprava za kapitalna ulaganja AP Vojvodine.

Krajem jula posetili smo gradilište ove novosadske škole, koja će đake primiti u svoje klupe, na proleće 2025. godine. Zatekli smo šumu oplate i skela! Evo čemu se radi!

Prvobitna zamisao bila je da u objektu bude izveden bazen ali je taj prostor zamenjen malom salom.

Gradilište novosadske Osnovne škole „Miloš Crnjanski“ napreduje planiranim tempom. Na gradilištu je u toku izvođenje grubih građevinskih radova, dok se paralelno odvijaju i instalaterski radovi. Zbog obima radova, na gradilištu se u ovom trenutku nalazi više od 150 radnika.

Bruto površina objekta koji se izvodi iznosi 12.678,14 m2. Projektom je predviđeno da škola bude spratnosti Su+Pr+2. U prizemlju će nastavu pohađati učenici nižih razreda, dok će stariji osnovci nastavu slušati na prvom i drugom spratu.

Prvobitna zamisao projektanta bila je da u objektu bude izveden bazen dubine oko 90cm, ali taj prostor je u konačnoj verziji projekta zamenjen malom salom za učenike nižih razreda i njihove aktivnosti. Na drugom spratu biće smeštena biblioteka iz koje se direktno izlazi na terasu, a koja je projektovana za manje školske događaje na otvorenom.

Tip gradnje nove škole je skeletni; Foto: Jovana Topalić

Masivni stubovi za velike visine

Tip gradnje ovog objekta je skeletni. Sam objekat predstavlja masivnu armirano-betonsku konstrukciju, sa zidanim, gipsanim i staklenim pregradnim zidovima. Ploče se armiraju armaturnim mrežama MA500/560.

Noseći stubovi su armirano-betonski, slobodne visine do 11,5 m poprečnog preseka 50×100 cm. Na stubove se oslanjaju armirano-betonske (gredne) međuspratne konstrukcije i krovne konstrukcije, sa gredama dimenzija 50/120 cm i armirano-betonskom pločom debljine 15 – 25 cm.

Poseban izazov u toku gradnje predstavlja izvođenje radova na konstrukciji fiskulturnih sala. Projektant je projektovao dve sale, jednu visine 11,5 metara, a drugu visine 15,5 metara. Ovakva konstrukcija velike sale je zahtevala masivne stubove i nosače krovne konstrukcije, dimenzije 50/100 cm.

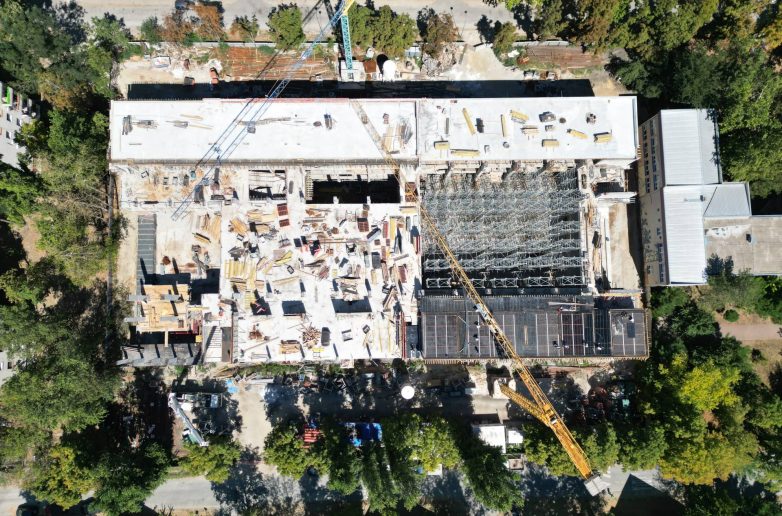

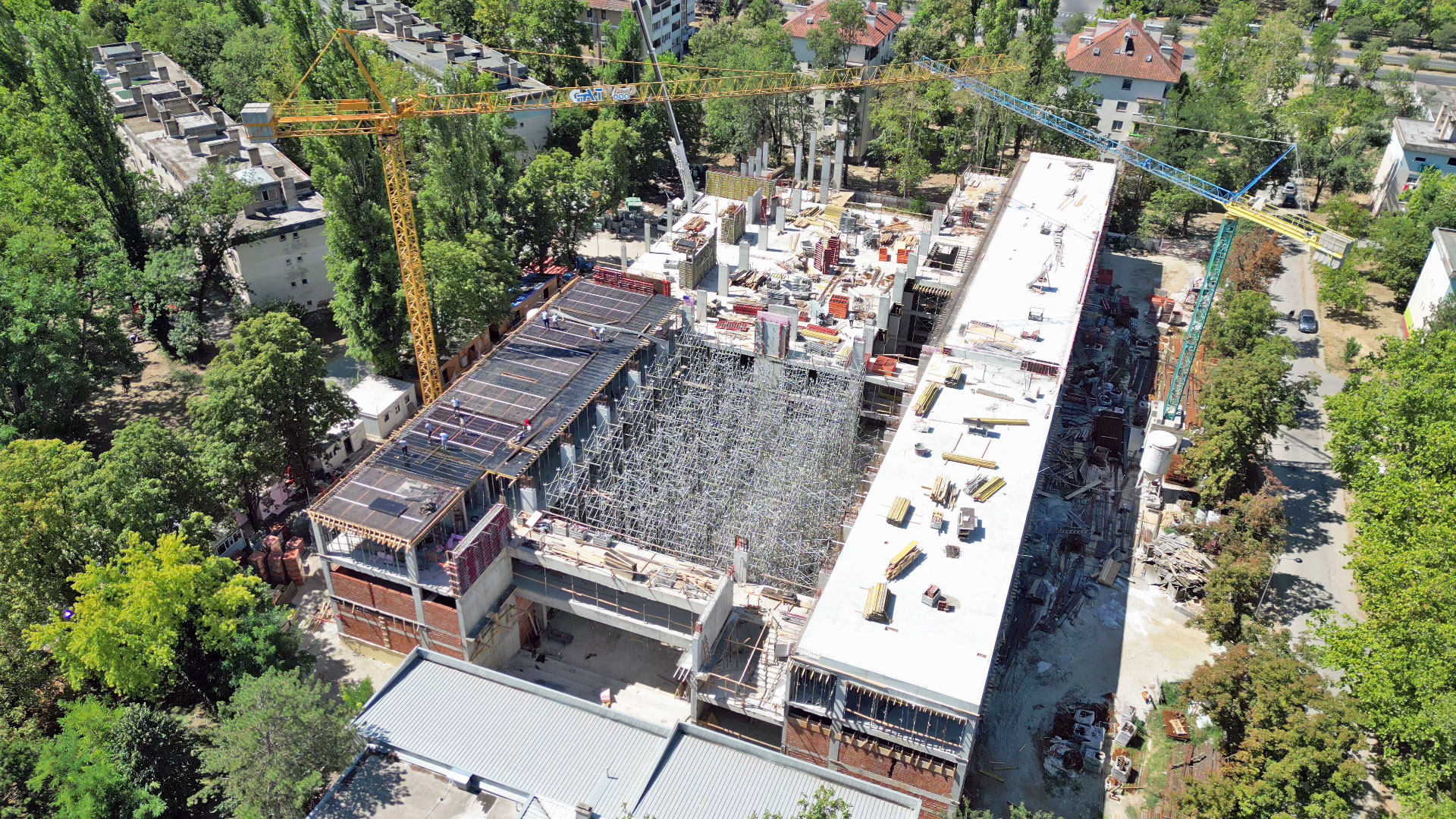

Pogled iz drona na gradilište škole; Foto: Gradnja

Krovna konstrukcija liči na mostovsku konstrukciju, s obzirom na to da je osovinski raspon između nosivih stubova 22 metra.

Krovna konstrukcija liči na mostovsku konstrukciju, s obzirom na to da je osovinski raspon između nosivih stubova 22 metra. Dimenzije nosivih greda krovne konstrukcije su 50/120 cm na osovinskom odstojanju od 6 m. Preko greda je projektovana ploča debljine 15 cm.

Velika sportska sala je trovisinski prostor omeđen hodnicima koji ostvaruju vizuelni kontakt sa ostalim delovima škole, ali propisno izolovana kako bi se sprečili neželjeni zvučni efekti.

Velika sala zauzima površinu cca 600 m2 i prolazi kroz prizemlje i oba sprata konstrukcije, dok je mala sala površine cca 300 m2 i prolazi kroz prizemlje i jedan sprat konstrukcije.

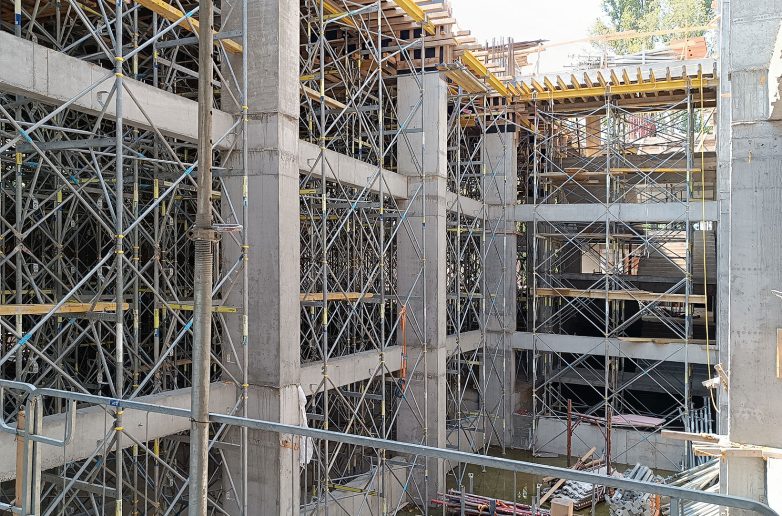

Stubovi visine do 11,5 metara; Foto: Jovana Topalić

Nosiva skela

Složenost i masivnost konstrukcije, kao i velika slobodna visina na kojoj se izvodilo betoniranje krovne konstrukcije, predstavljala je izazov za izvođenje sa aspekta estetskog izgleda i opterećenja skele i oplate. Kako bi se osigurao kvalitet i sigurnost izvođenja radova, vršeni su posebni proračuni i dimenzioniranje i skele i oplate.

Na gradilištu je, za potrebe izvođenja, korišten poseban tip građevinske skele: nosiva skela. Nosive skele su skele koje opterećenje sa konstrukcije koja se gradi prihvataju i prenose na podlogu. Ove skele podupiru betonske, zidane, montažne, međuspratne i druge konstrukcije, a mogu biti samostalne konstrukcije podupirača ili u sklopu oplatnih sistema.

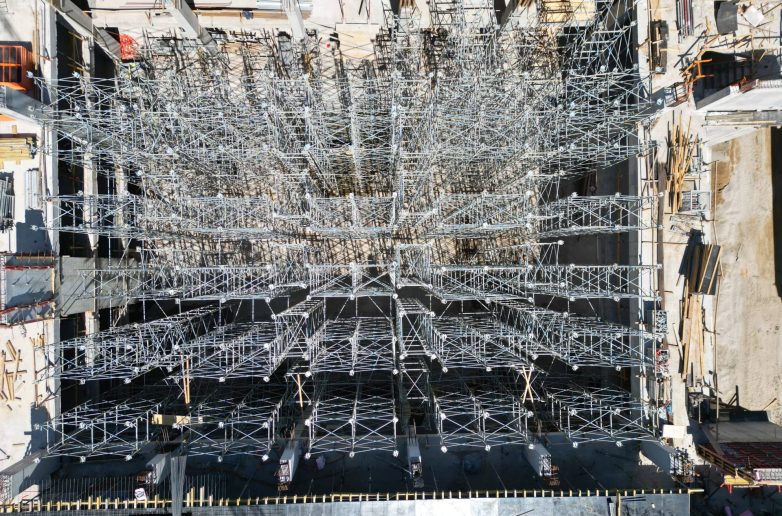

Na gradilištu je, za potrebe izvođenja, korišten poseban tip građevinske skele – nosiva skela; Foto: Jovana Topalić

Uloga nosive skele jeste da preuzima opterećenje sa oplate ploča i greda.

Za potrebe betoniranja nosivih elemenata na Osnovnoj školi Miloš Crnjanski projektovana je posebna nosiva skela sistema DOKA Staxo 40. Njena uloga je da preuzima opterećenje sa oplate ploča i greda. Na skelu je montirana oplata od prefabrikovanih drvenih elemenata, koja se sastoji od glavnih drvenih I-nosača (tregera) i vodootporne blažujke.

Radovi na manjoj sali su završeni, a radovi na betoniranju velike sale su u toku.

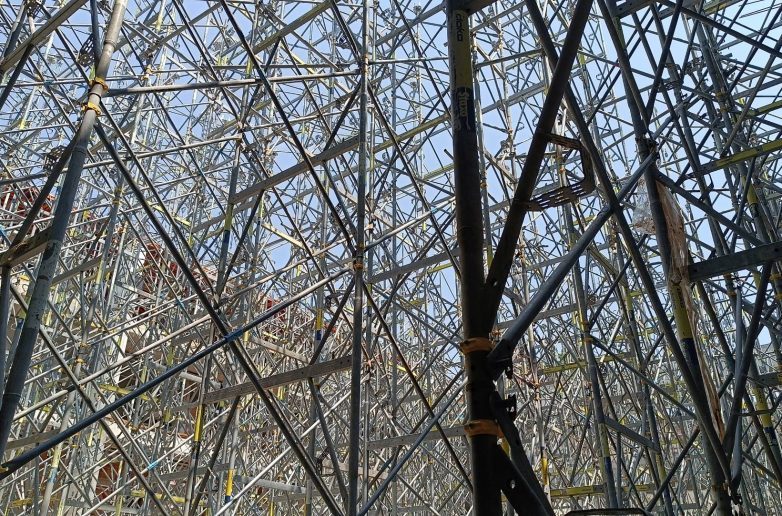

Šuma skela; Foto: Gradnja.rs

Ulaz u Osnovnu školu „Miloš Crnjanski“, prema glavnom motivu poznatog arhitekte Branislava Mitrovića, treba da akcentuje unutrašnji prostor trovisinskog hola. Fasada na ulazu, iz ulice Anđe Ranković, projektovana je kao staklena sa visinom od 11,5 metara. Samim tim, prodor prirodne svetlosti u objekat, omogućiće lepši i kvalitetniji boravak za novosadske osnovce.

Bočne fasade objekta, omogućavaju neometano odvijanje nastave i sprečavanje direktnog vizuelnog kontakta sa susednim objektima. Fasadna konstrukcija, na mestima koja nisu ostakljena, biće obložena fibercementnim pločama.

Budući izgled OŠ „Miloš Crnjanski“ u Novom Sadu; Vizuelizacija: Mitarh

Fasada na ulazu projektovana je kao staklena sa visinom od 11,5 metara.

Na jugoistočnom i delu severoistočne fasade projektovani su vertikalni aluminijumski brisoleji, čija visina iznosi 12,75 metara. Na severozapadnoj fasadi projektovan je fasadni omotač u segmentima od aluminijumskih elemenata.

U većoj fiskulturnoj sali biće postavljen stakleni panel.

Krovne lanterne osvetljavaće jedan deo hodnika koji prolazi kroz obe lamele ovog objekta. Deo krovne konstrukcije iznad velike sele biće pretvoren u zelenu površinu, a sama krovna konstrukcija je ravan krov. Značajan doprinos energetskoj efikasnost objekta daje i krovna termoizolacija koja se sastoji od 24cm tvrdo presovane kamene vune.

Petar Salatić dipl.inž.građ., Tanja Govedarica dipl.inž.građ., Miloš Stanojević dipl.inž.građ., Nikola Marinković dipl.inž.građ. Foto: Jovana Topalić

Gotovo pre roka?

Na gradilištu smo razgovarali sa šefom gradilišta, Petrom Salatićem, dipl.inž.građ. Petar nam je rekao da je planirani rok za završetak objekta bio decembar 2025. godine.

Ipak, radovi na izgradnji nove škole, koje obavlja građevinska kompanija GAT iz Novog Sada, prema njegovim rečima, biće završeni već u martu 2025. godine. Na leto te godine će se pristupiti rušenju stare škole i izgradnji sportskih terena sa zelenim površinama.

Osnovna škola Miloš Crnjanski

Satelit, Novi Sad

PRO-ING

Branislav Mitrović

GAT doo

Uprava za kapitalna ulaganja AP Vojvodine

12.678 m2

Su+Pr+2

2023.

jul 2024.

decembar 2025.
