由
中建
东方装饰
参建的泸州高铁站幕墙设计项目
位于四川省泸州市龙马潭区
是400万泸州人民搭乘高铁快车
奔向希望之路的关键工程
泸州高铁站总建筑面积约13.5万平方米
建筑高度约为40.2米
泸州站的通车
实现了川南城市群半小时交通圈
川南城市至成渝两地一小时交通圈
结束了泸州不通客运火车的历史
真正迎来了高铁新时代
·设计方案·
泸州站站房的设计
采用侧式站房与高架站房相结合的方式
站场的设计采用高架站场模式
为
“双高架”
车站
站房主体采用框架结构
屋顶部分采用焊接球钢网架
外立面为玻璃幕墙
屋面为铝镁锰金属屋面

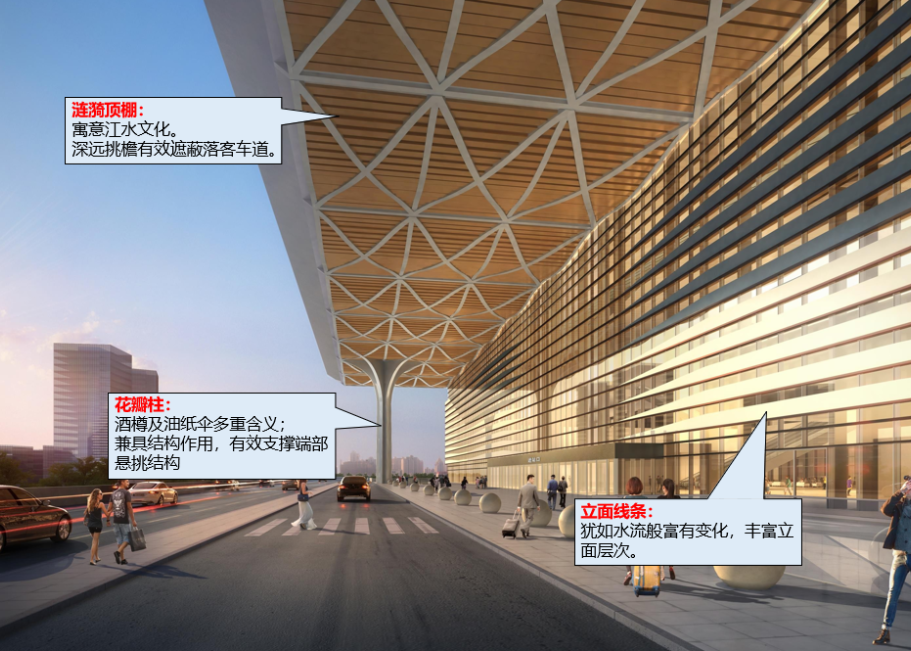

泸州站正面效果图
泸州站夜景图
·设计理念·
泸州站的造型设计
提取自泸州当地极具地域性的
油纸伞、酒樽、山水
等元素
项目团队利用北高南低的浅丘地形进行总体设计
充分展现了泸州“山水酒城”的城市名片
站房屋顶有着拱形成山的起势
单元式网架形成水的渐变涟漪
体现出泸州山水文化的艺术之美
站房立面钢柱的设计
参照古代盛酒器皿“酒樽”与泸州油纸伞等造型

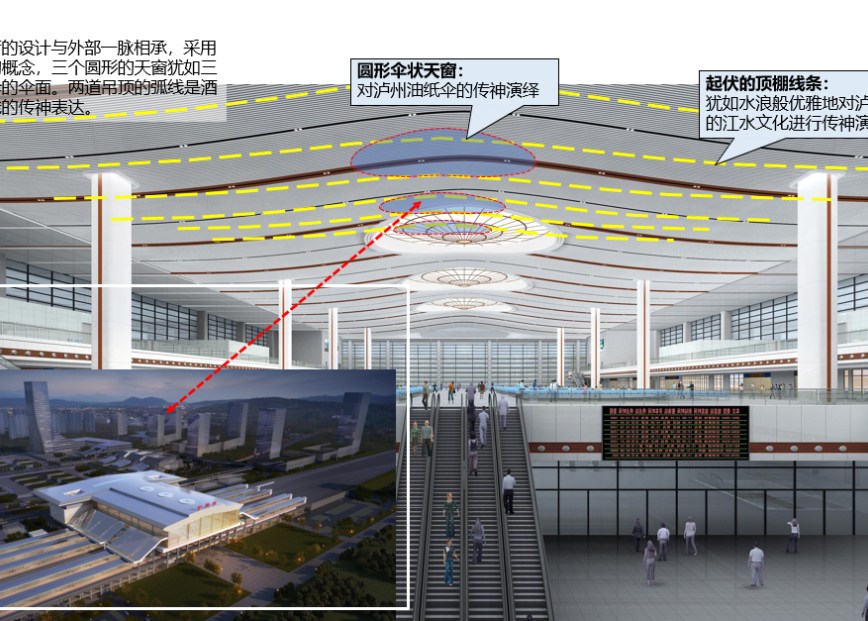

屋面天窗设计为极具地方色彩的“油纸伞”天窗
呈现出泸州“酒香氤氲”与
“杏花烟雨”的浪漫风景
1
2
3
1
泸州油纸伞
泸州油纸伞
是国家级非物质文化遗产
被誉为
“中国伞工艺的活化石”
其伞面拥有极强的紫外线过滤功能
手工精绘彩图也极富地域特色
充分将美观性与实用性有机结合
油纸伞制作
2
泸州酒文化
“风过泸州带酒香，云蒸老窖成佳酿”
泸州以盛产国家级名酒
酒文化历史悠久
有着
“中国酒城·醉美泸州”
的美誉
原酒酿造
3
泸州水文化
泸州位于长江和沱江的两江交汇处
其中长江自西向东横贯境内
形成了独具特色的长江文化
泸州港
·BIM技术应用·
项目团队采用BIM整体建模的方式
进行碰撞检查、优化施工工序
解决现场定位、安装等施工难题
1

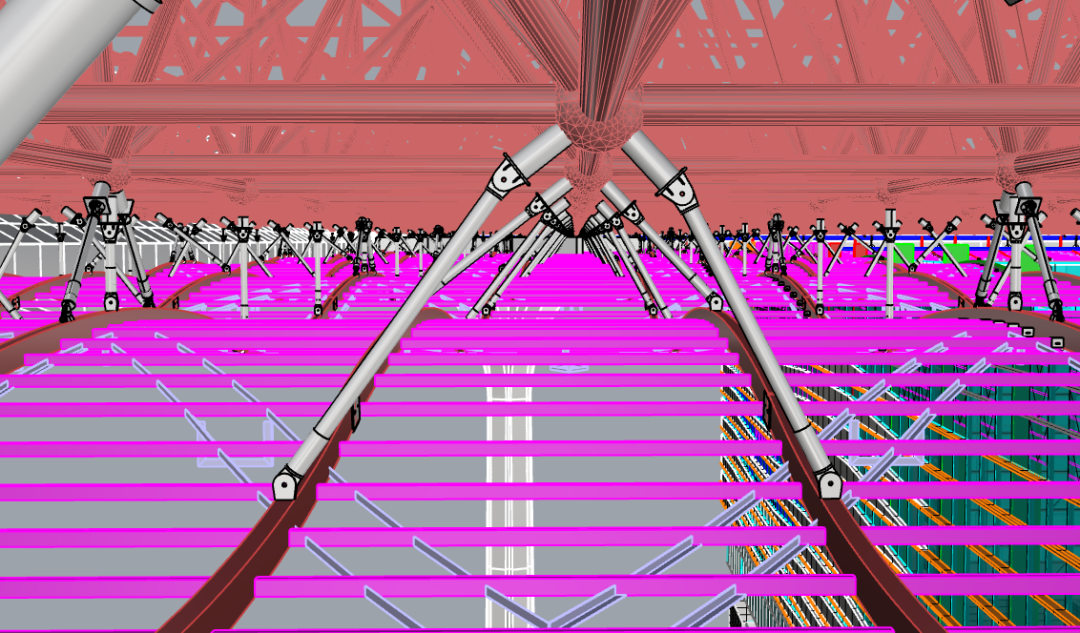

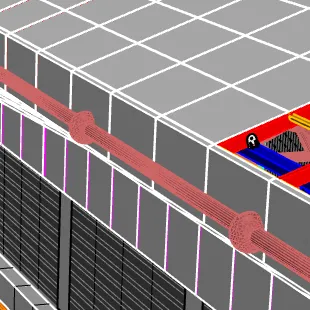

碰撞检查
建模后发现幕墙龙骨
无法在钢结构上进行固定
扩大龙骨
使其在钢结构龙骨上固定
钢结构龙骨超出幕墙铝板面
优化设计后解决尺寸问题
2
空间定位
对钢结构网架进行合模检查
根据网架球不同位置和大小
建立幕墙连接件模型
导出不同连接件长度，并进行编号
同时导出连接件定位图
保证幕墙龙骨施工面在同一水平高度

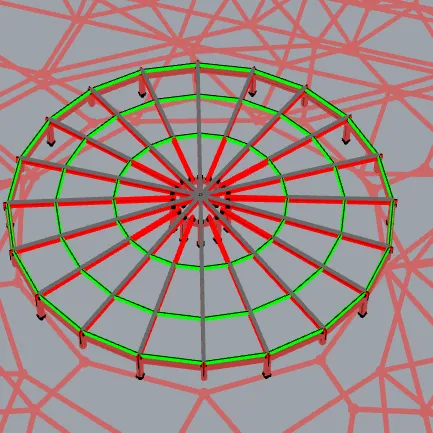

吊顶铝板连接件模型

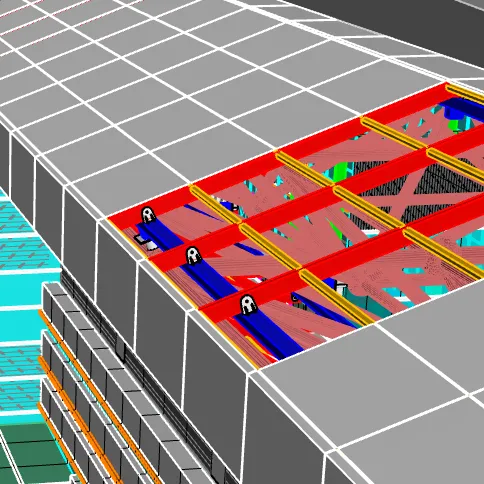

檐口铝板连接件模型
3
整体建模下单
为达到更好的安装效果
施工现场采用BIM技术进行整体建模与下单
由模型导出全部铝板参数
应用在花瓣柱渐变
与吊顶铝板收口等复杂部位
可降低下单难度，减少施工周期

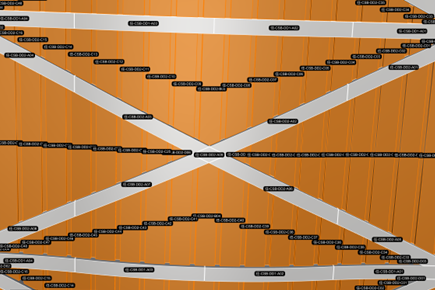

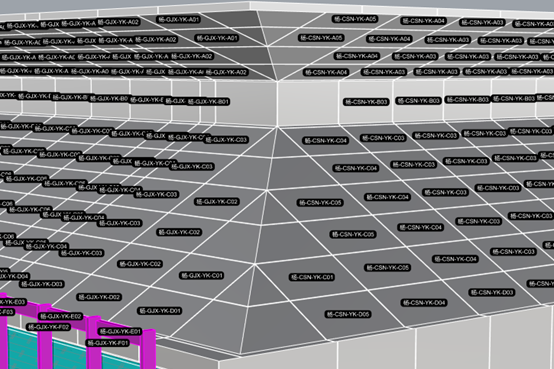

铝板三维编号图
工业装配化施工
项目团队通过方案优化
改变吊顶铝板龙骨施工工艺
将上万根钢龙骨
由原来的散件高空焊接作业
优化为单元装配式施工
将单元板块在地面进行组装
然后进行整体吊装
极大提高了项目施工效率与安全系数

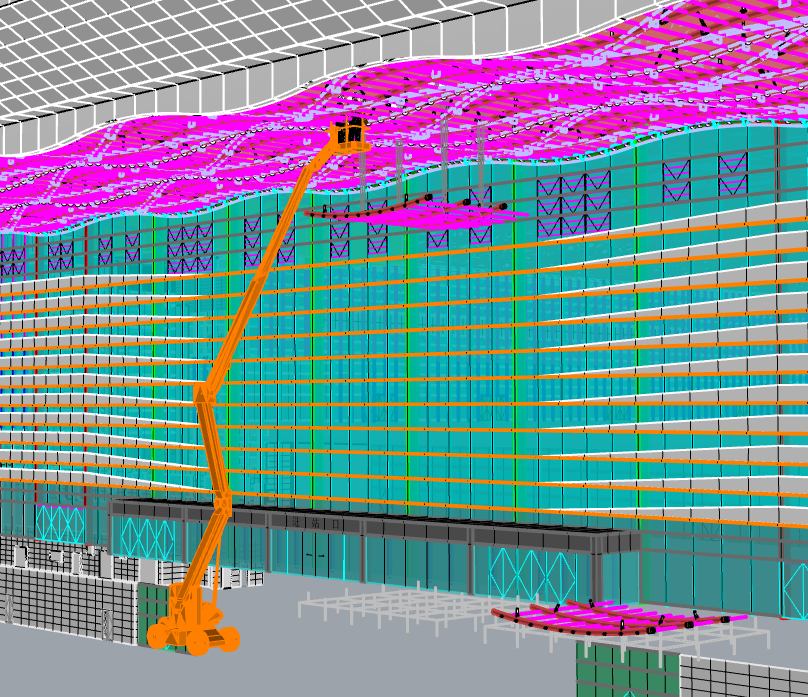

龙骨吊装模拟

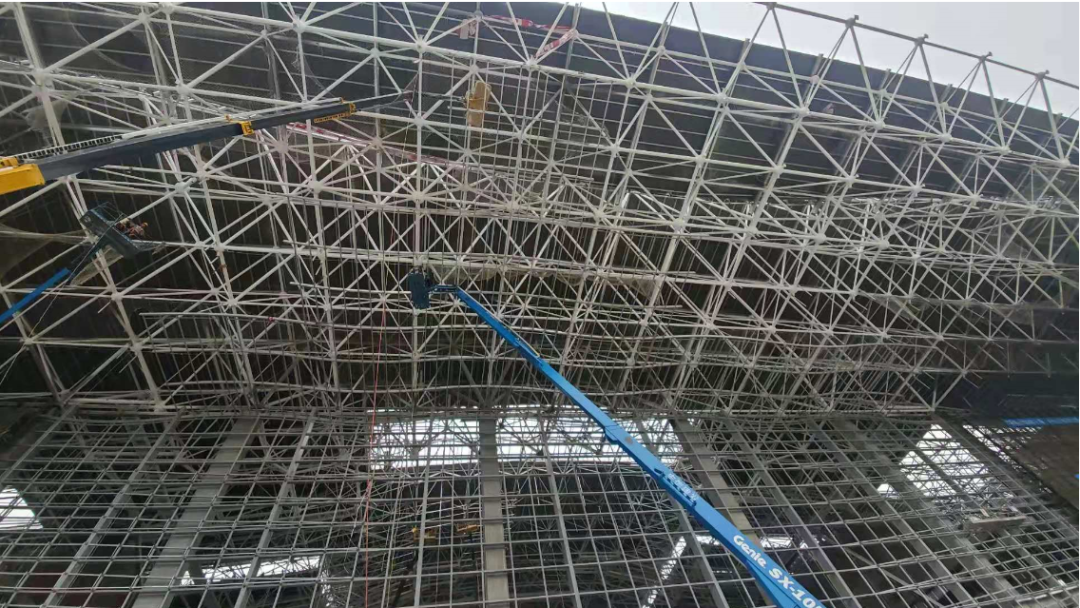

龙骨单元板块整体吊装
媒体聚焦
1
2

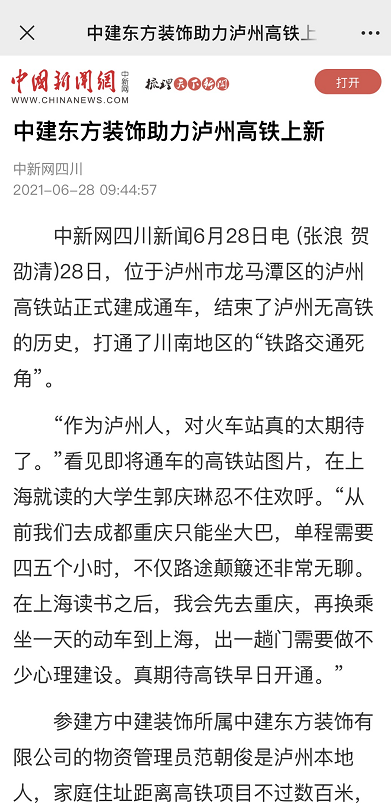

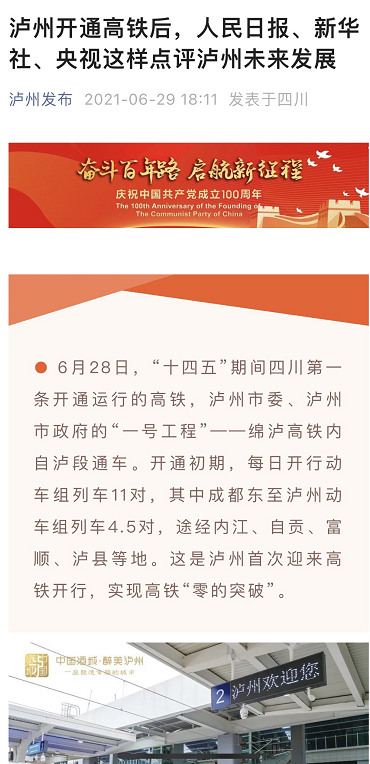

获多家媒体报道

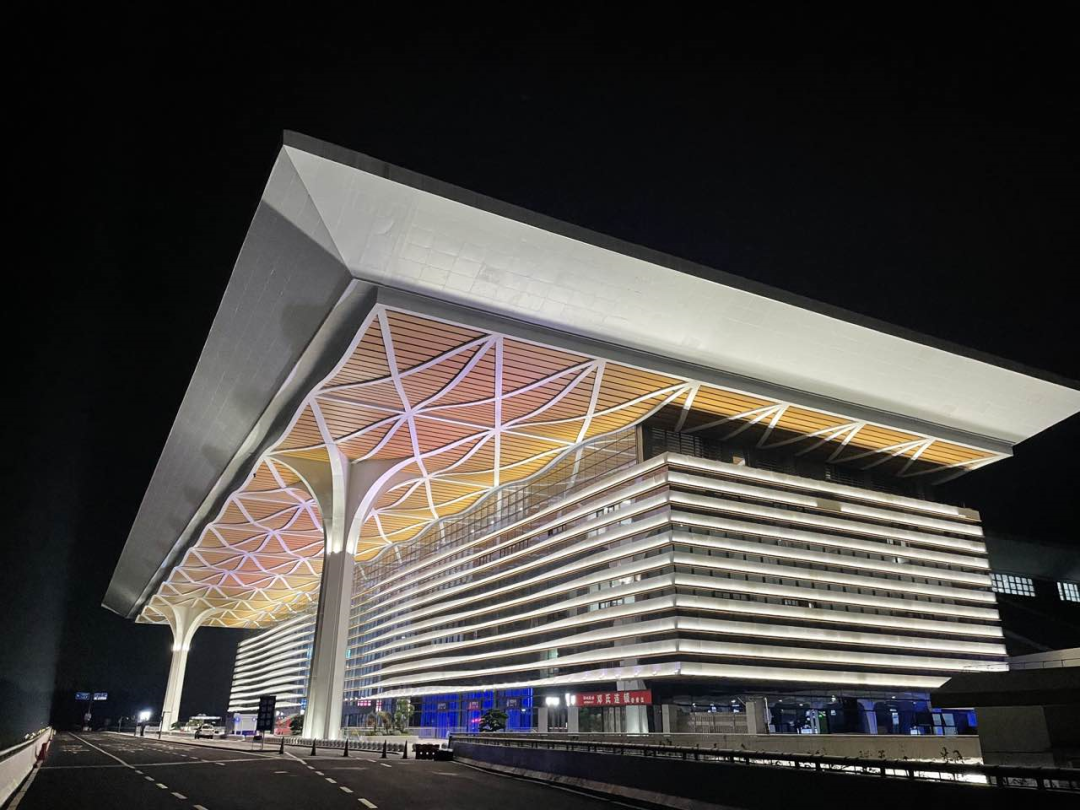

泸州站完工夜景照
设计引领、共创未来
中建东方装饰将
将完整、准确、全面贯彻新发展理念
持续加大设计创新力度
扎实提升设计管理水平
在实践中不断突破
助力企业谱写高质量发展新篇章！
文 案 | 杨文磊、孙玉超、陈 欣
编 辑 | 钱 镠
审 核 | 雷玉洁
