上海中粮大悦城项目：数字化设计 “算”无遗策

01

苏州河畔  “粮”体裁衣

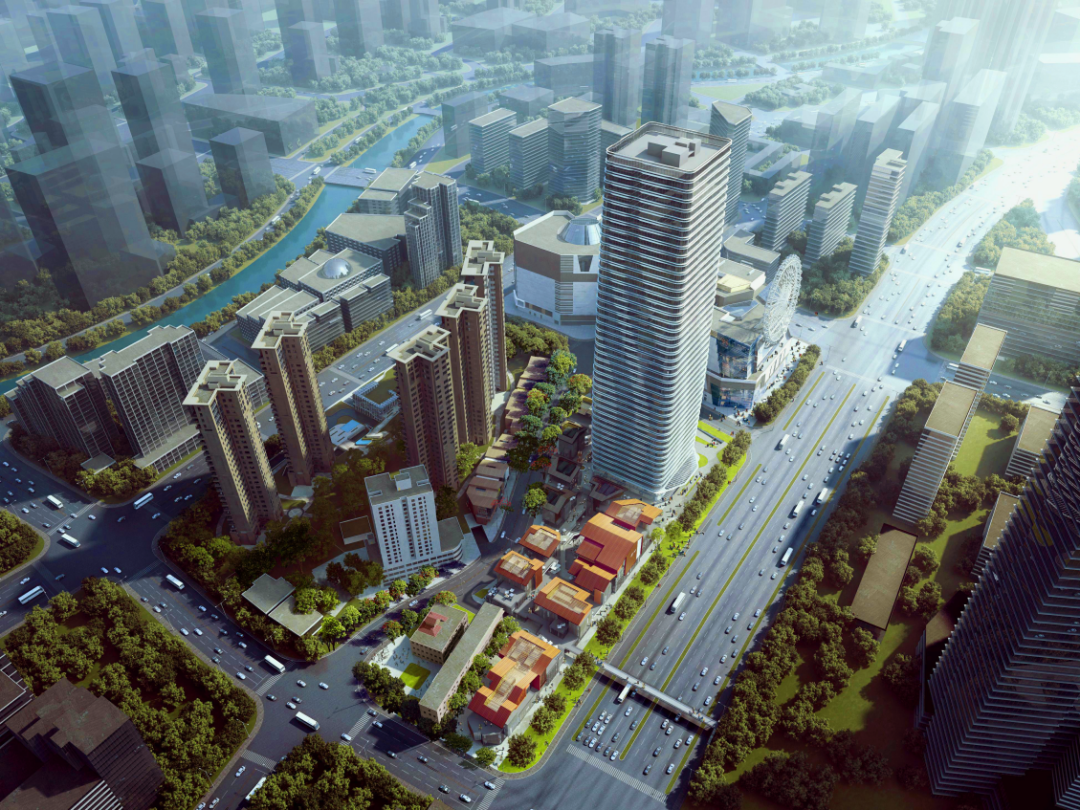

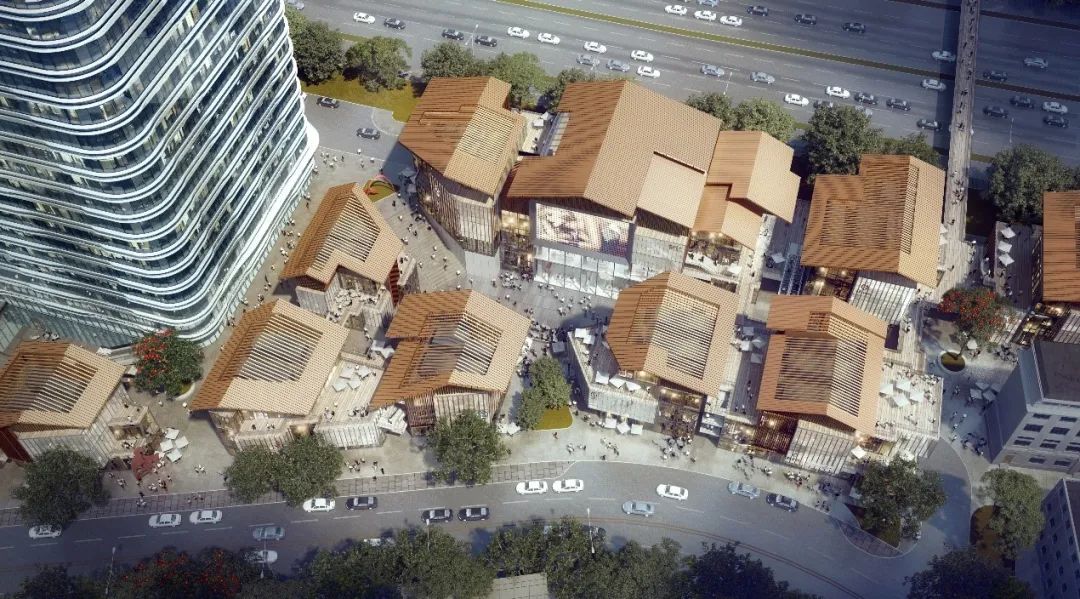

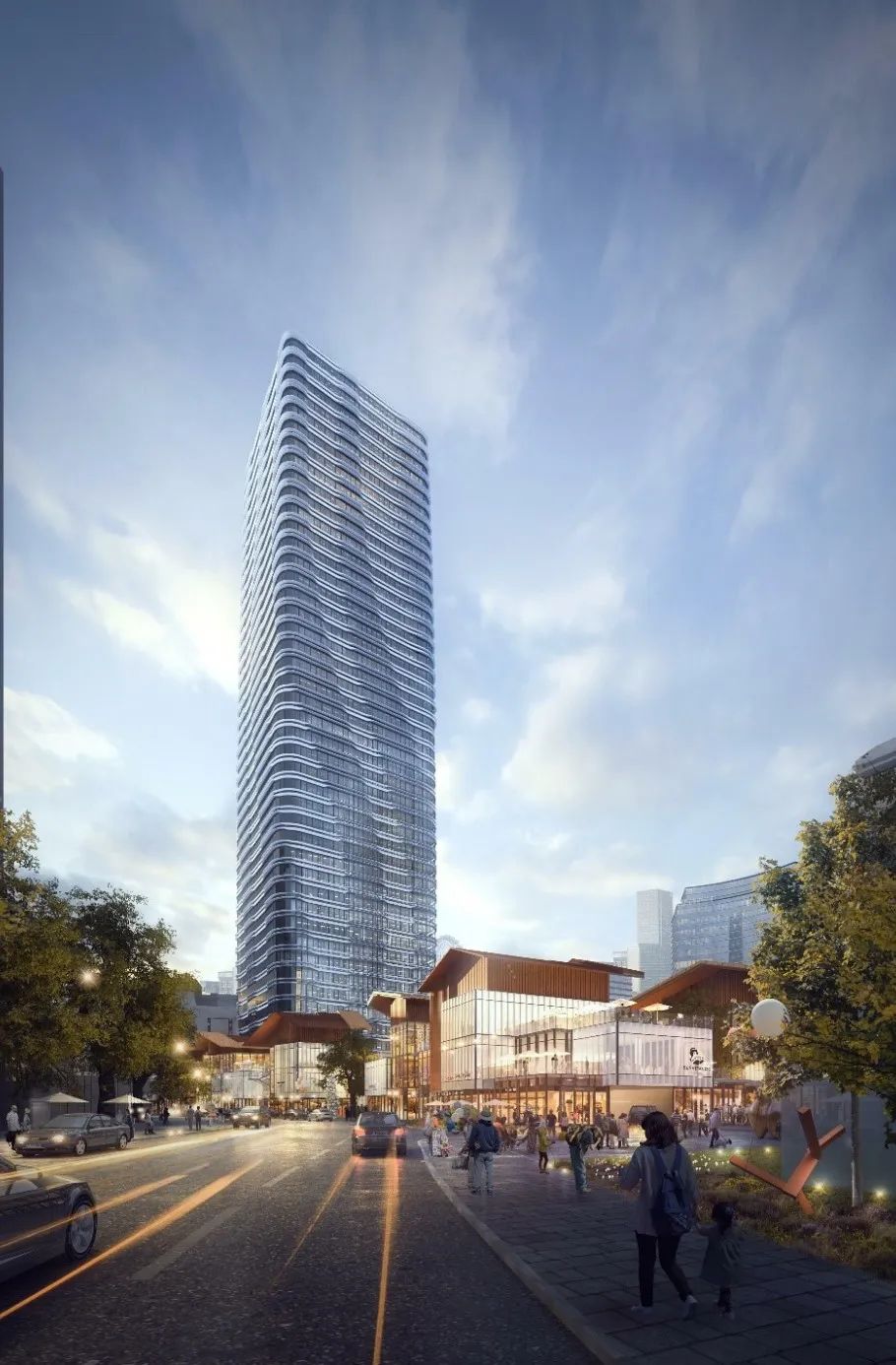

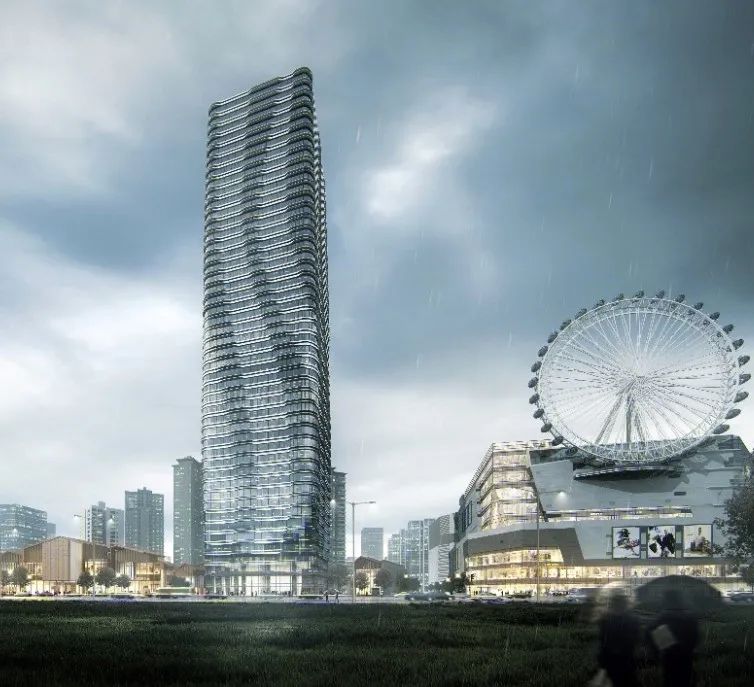

上海中粮大悦城项目效果图

由中建东方装饰BIM设计团队参与实施的上海中粮大悦城项目位于上海市静安区海宁路，大悦城二期北地块，高200米，共43层，与娱乐综合体上海静安大悦城商场为邻。

该项目地上建筑面积约为11万平方米，幕墙工程面积约为6万平方米。项目设计理念融汇海派创新、开放共享与国际文化，建成后将成为上海市全业态生活中心与全球顶级商务办公平台，助推上海中心商圈区域升级。

项目塔楼幕墙外形高耸挺拔，内方外圆，曲面渐变线条，在飘板造型的映衬下，宛如苏州河水粼粼波光，柔美和谐。

上海中粮大悦城项目幕墙系统难点

“苏州河十八湾，湾湾有传说”

历史，未来，在这里融汇

项目塔楼设计概念

取自苏州河十八湾

“湾”、“流”、“层”的立意

为体现建筑的流动感

幕墙方案设计了

双曲面渐变的异飘带造型

以及

外圆内方层间渐变的幕墙造型

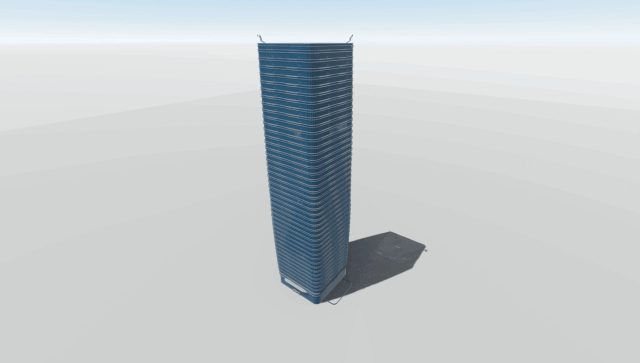

上海中粮大悦城项目外形流线展示

幕墙深化BIM设计师

让跃然于纸上的设计

伫立于苏州河畔

在表达设计意图的基础上

使施工更加高效、安全、合理

02

难点一：双曲异形飘带

从概念到落地：力与美

根据飘带造型方案推敲连接结构方案

导出力学模型对接结构计算小组

飘带设计方案保留“轻量感”的同时

保证了连接龙骨的力学要求

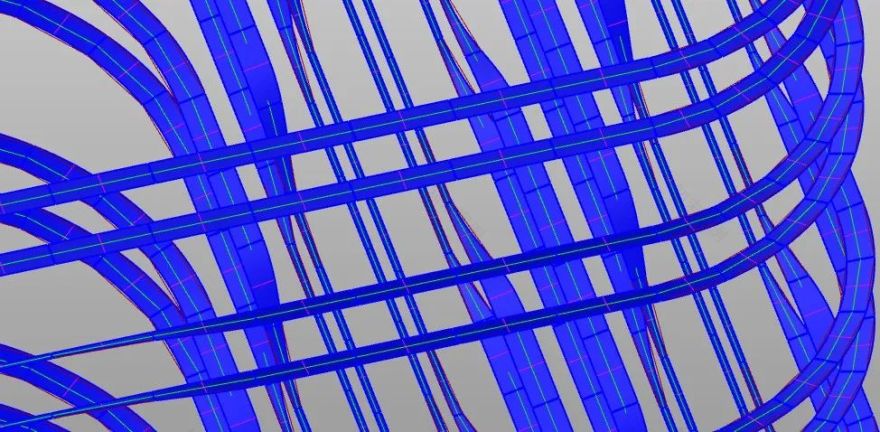

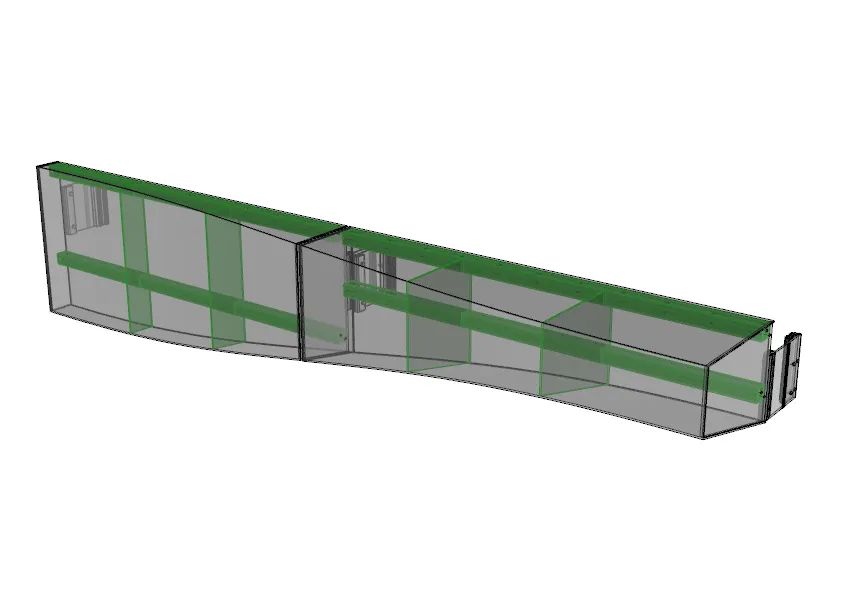

飘带表皮龙骨方案

从设计到加工：由繁化简

从“万”到一：一键导出多组件加工图纸

在三维软件的辅助下

深化设计需手绘的近2万张加工图纸

实现了一键导出

通过三维软件

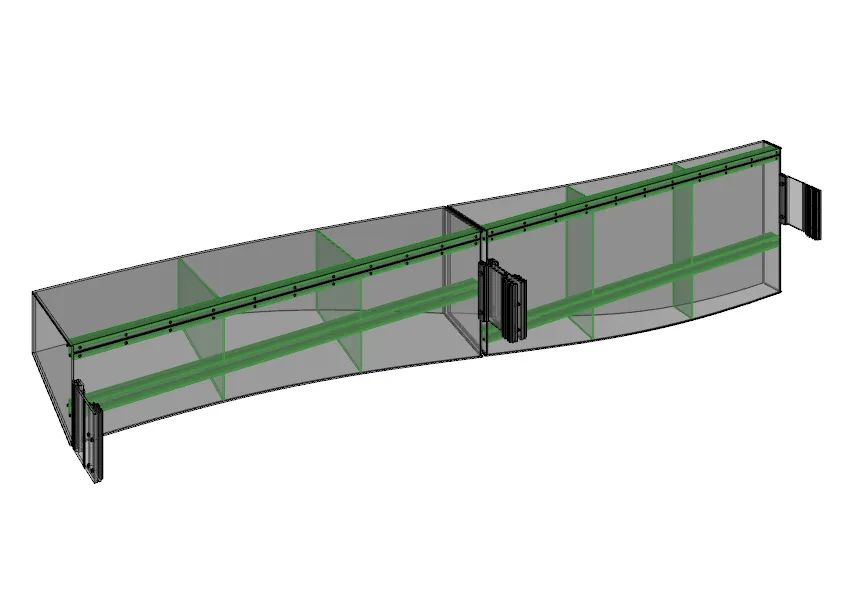

快速生成异形飘带转接件模型

根据转接件模型导出加工图纸

依据模型及图纸提取加工信息

形成料单及图纸，交付厂家加工

利用模型快速提取工程量

方便商务核算

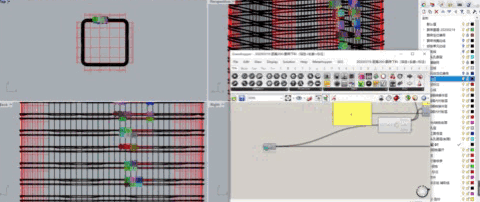

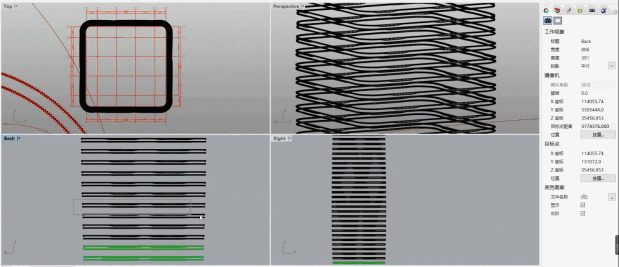

飘带龙骨统计程序演示

批量生成异形构件加工数据程序演示

降“维”打击：曲面铝板展开及优化

利用参数化程序

帮助工厂展开曲面铝板

提高工厂深化效率

编写程序对曲面板进行优化

在保证造型效果的前提下

降低厂商加工难度

在模型上进行批量开槽开洞

为转接件及排水孔预留位置

程序自动判断是否为单曲版

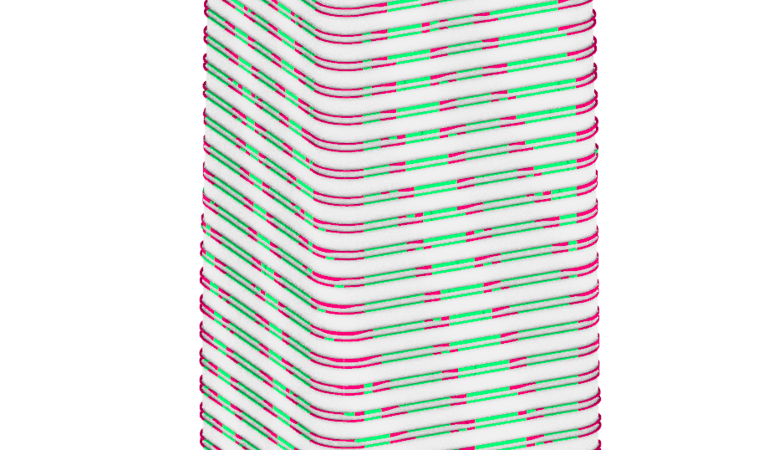

双曲板飘带优化三维模型

双曲板飘带优化程序

“事半功倍”：批量生成编号对照表

按照造型制定编号对照表

定位编号便于项目安装

加工编号方便生产

利用程序生成两种编号的对照信息表

降低安装失误率

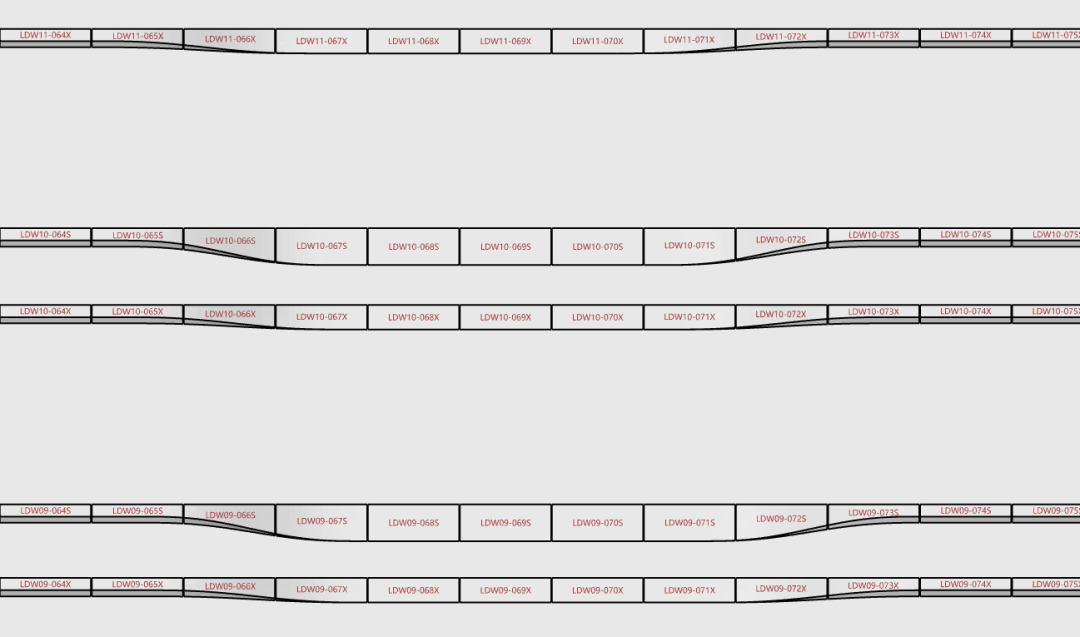

飘带三维软件自动编号

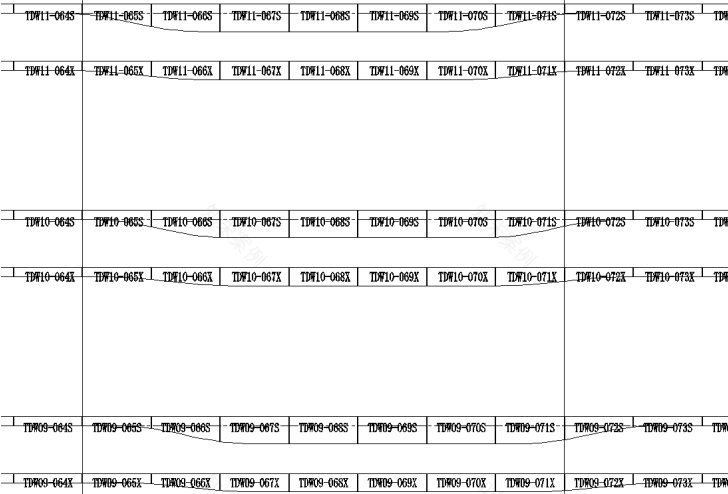

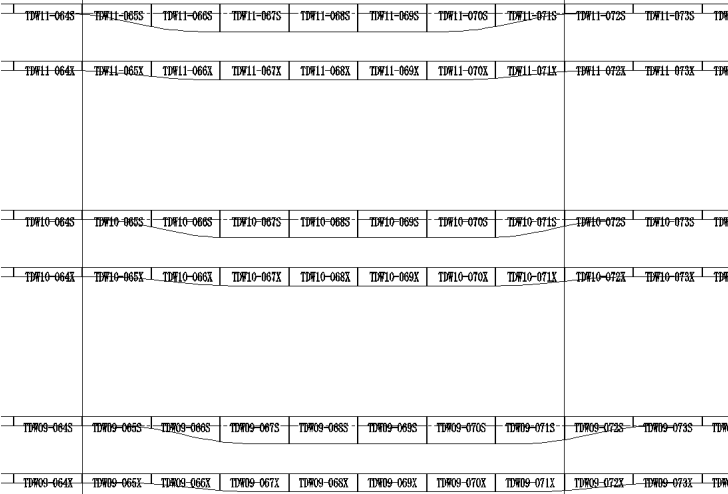

飘带展开对照编号

“他山之石”：遗传算法

通过遗传算法

优化

562种

弯弧龙骨半径至

32种

大幅度减少型材拉弯成本

优化龙骨套裁方案

大幅提高龙骨利用率

遗传算法

Genetic Algorithm, GA

。

是

计算数学

中用于解决最佳化的搜索算法，是进化算法的一种。它借用了生物遗传学的观点，通过自然选择、遗传、变异等作用机制，实现个体适应性的提高。

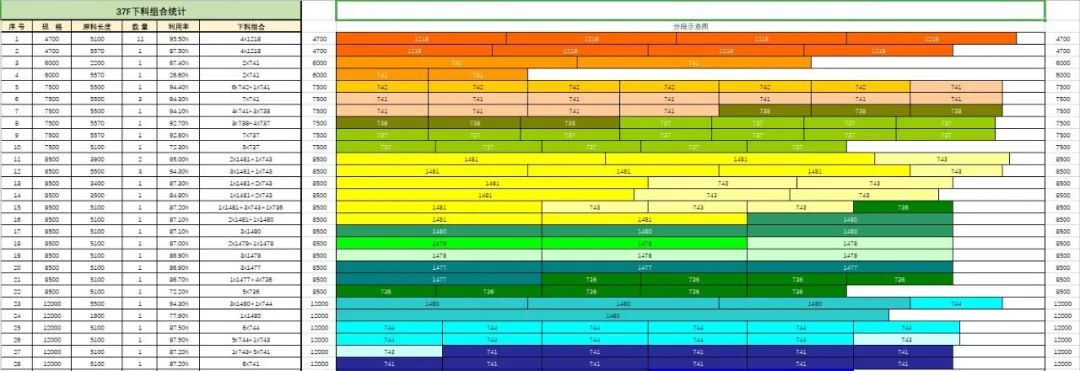

龙骨套裁方案

从加工到安装：“算”无遗策

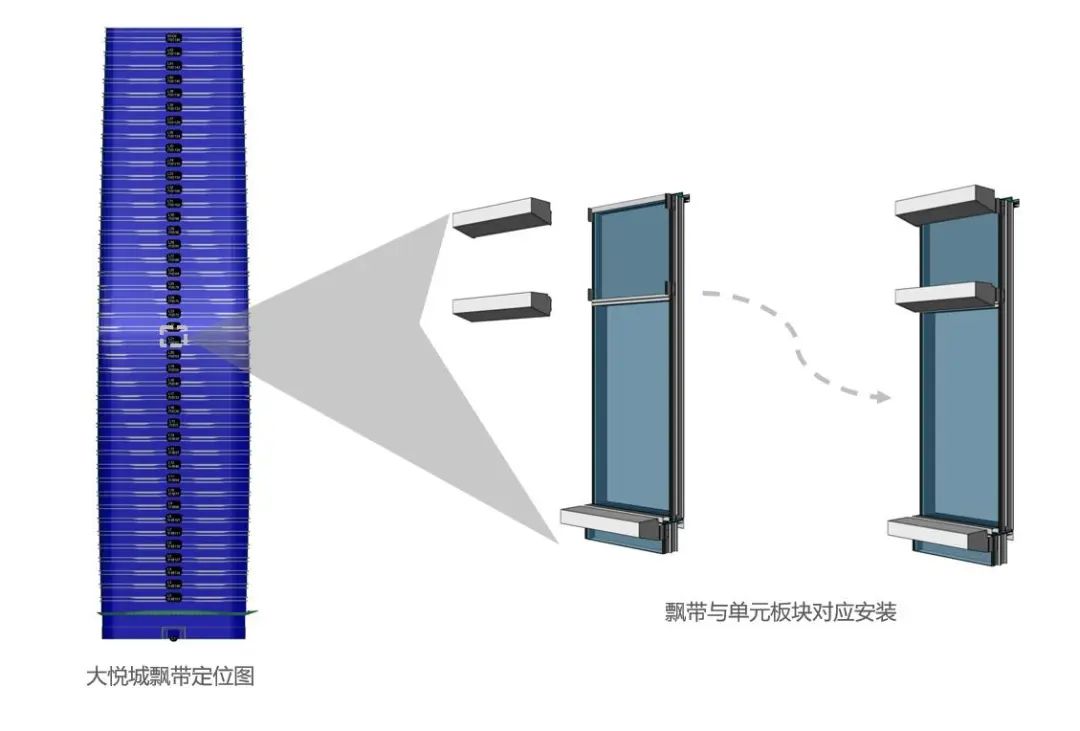

三维模型为项目提供飘带定位立面图

可用于指导单元体版块

与对应飘带板的安装

版块安装效率得到大幅提高

03

难

点二：单元体模型批量创建

从方案到设计：精益求精

►

“千”变“万”化：

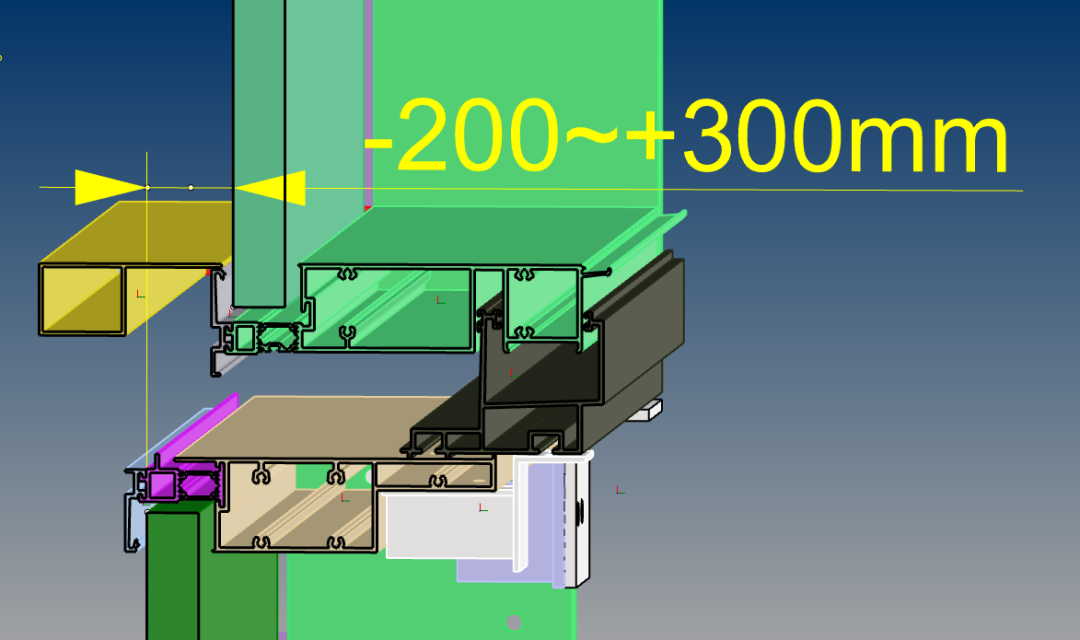

毫米级进出变化

外圆内方的幕墙层间渐变造型，所需横梁种类众多，给项目成本、横梁建模以及材料下单带来很大困难。

大悦城复杂多变的单元体进出尺寸

 “巧夺天工”：智能化定义边界条件

通过

智能化

技术与建筑匠心碰撞

实现层间错落单元体间井然有序的连接

 通过自主研发的

节点深化程序

批量处理施工节点

再结合边界识别程序

自动识别并定义边界条件

程序一键出图纸

从BIM到数字化建造：未来已来

神“机”妙算：单元体模型自适应批量创建

通过算法

自动识别

上一层单元体

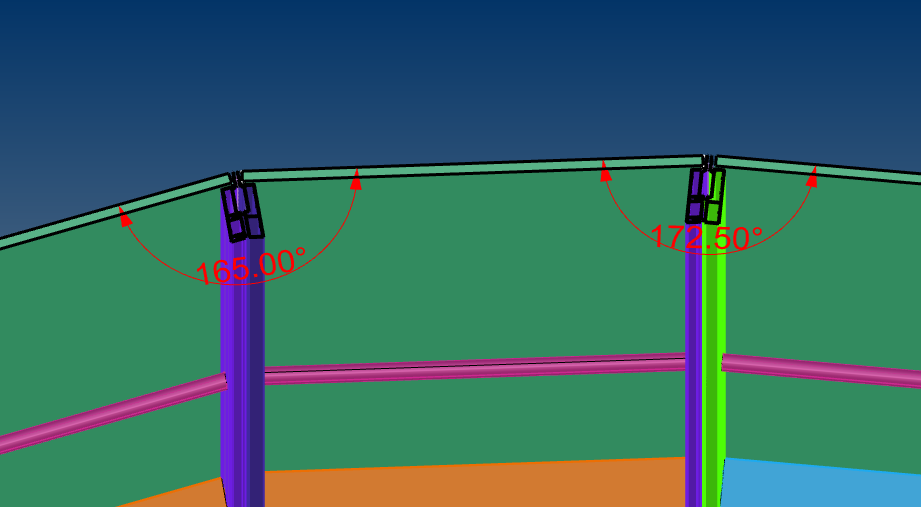

与本层单元体幕墙错台尺寸

与相邻板块的夹角

自动匹配

对应的型材模具

自动

计算

开孔位置与不同组件的工艺避位

几秒钟

就可以

完成单元体模型的

自动化建立生成

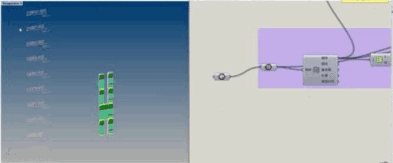

程序算法自动拼接模具演示

程序自动计算后单元体开孔成果

分“毫”不差：单元体装配数据批量导出

BIM模型

自动生成

精确的组装细目清单

节省传统人工编制时间

降低错误率

大幅提升工作效率

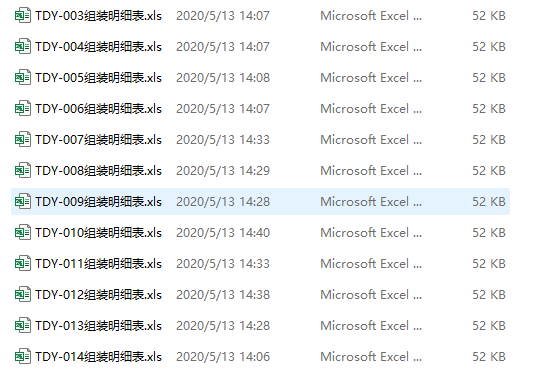

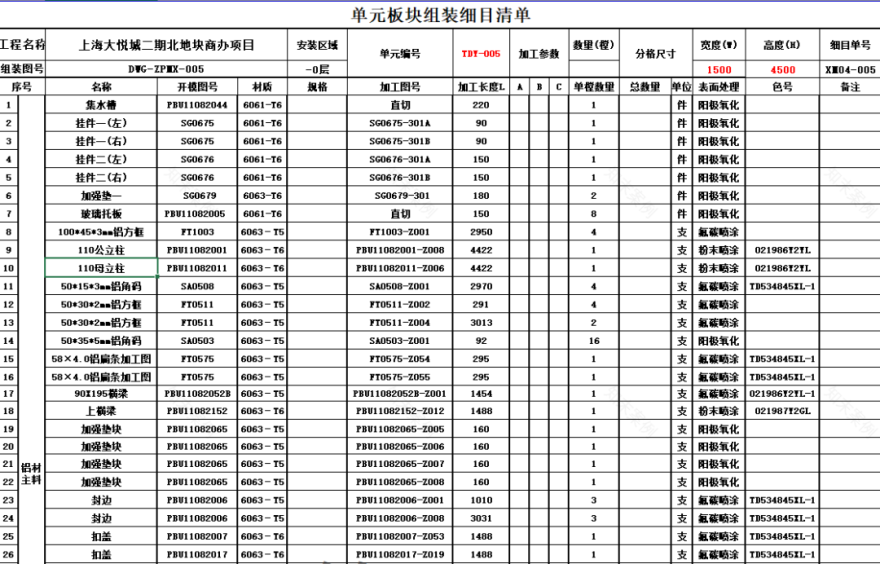

单元板块组装细目清单

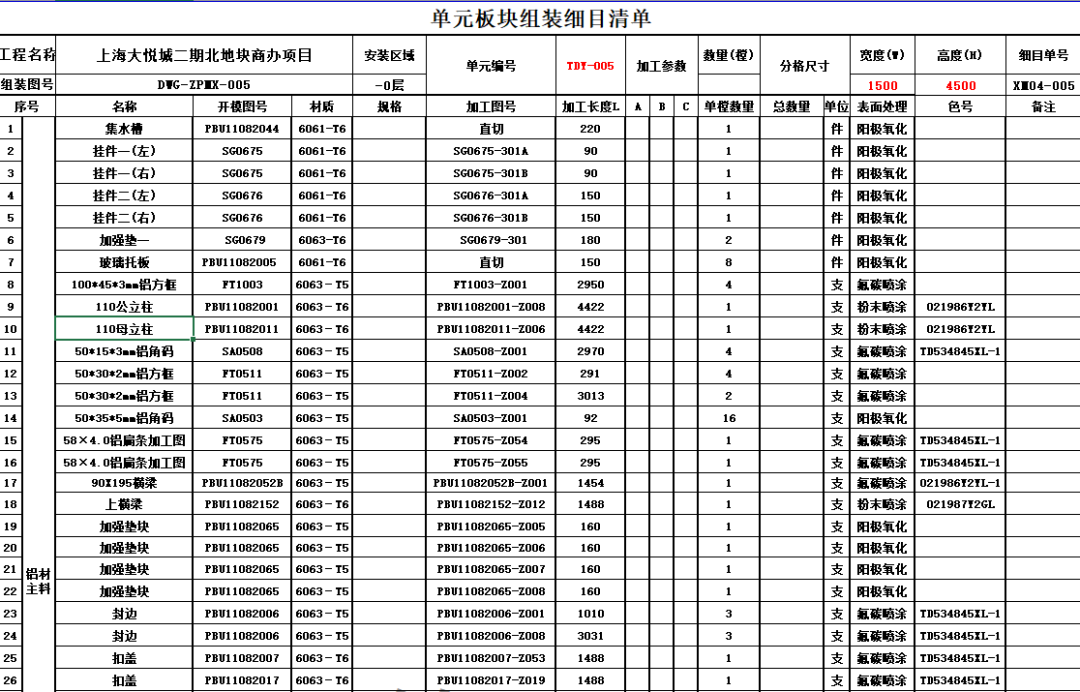

所有类型单元板块组装明细表

别出心“裁”：单元体组件拆分及出图下单

使用自研程序算法

对幕墙构建模型自动化编号

批量导出幕墙构建模型数控文件与加工图

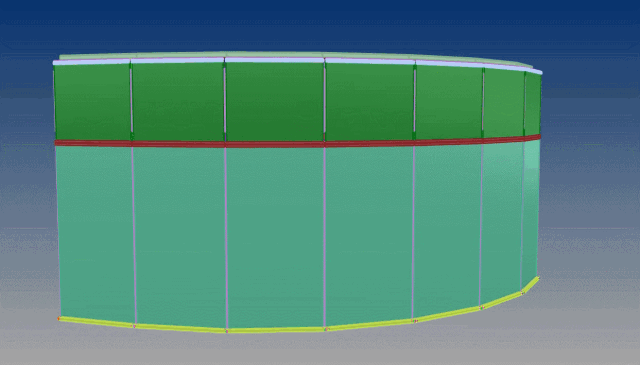

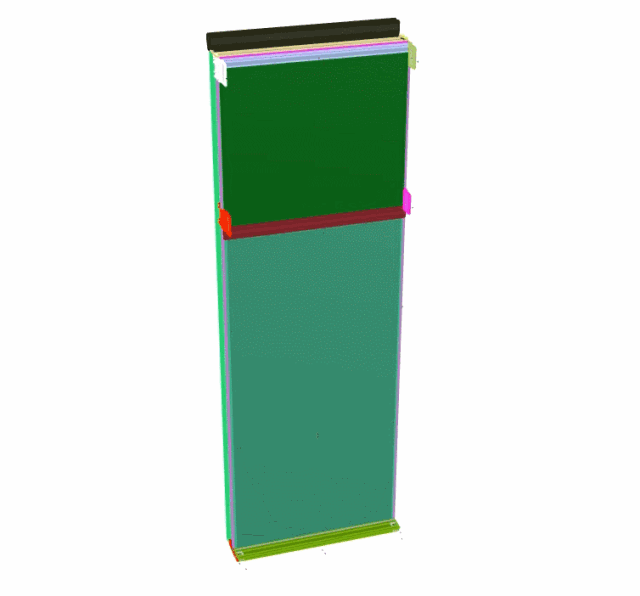

单元体模型一键拆分

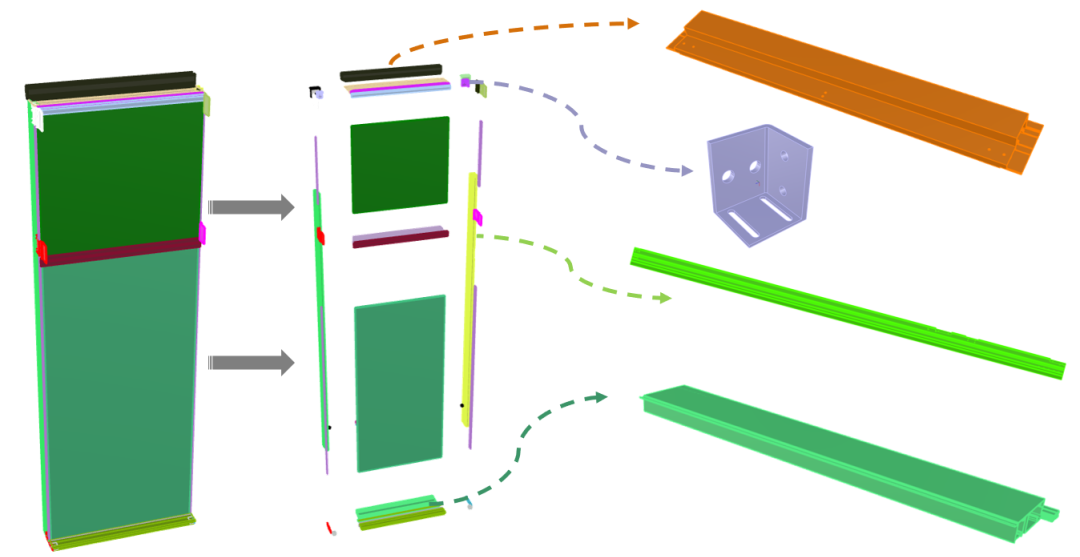

单元体模型拆示意

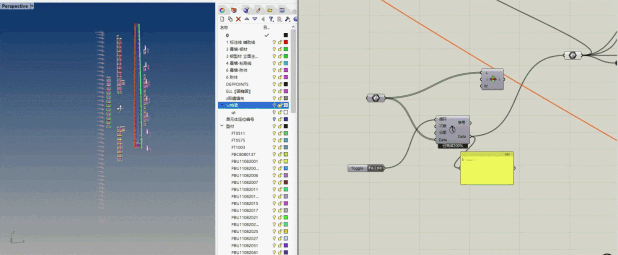

程序批量处理模图演示

04

创新创效，硕果累累

BIM设计团队不负众望，解决了项目中众多重难点，为项目创新创效发挥了举足轻重的作用。

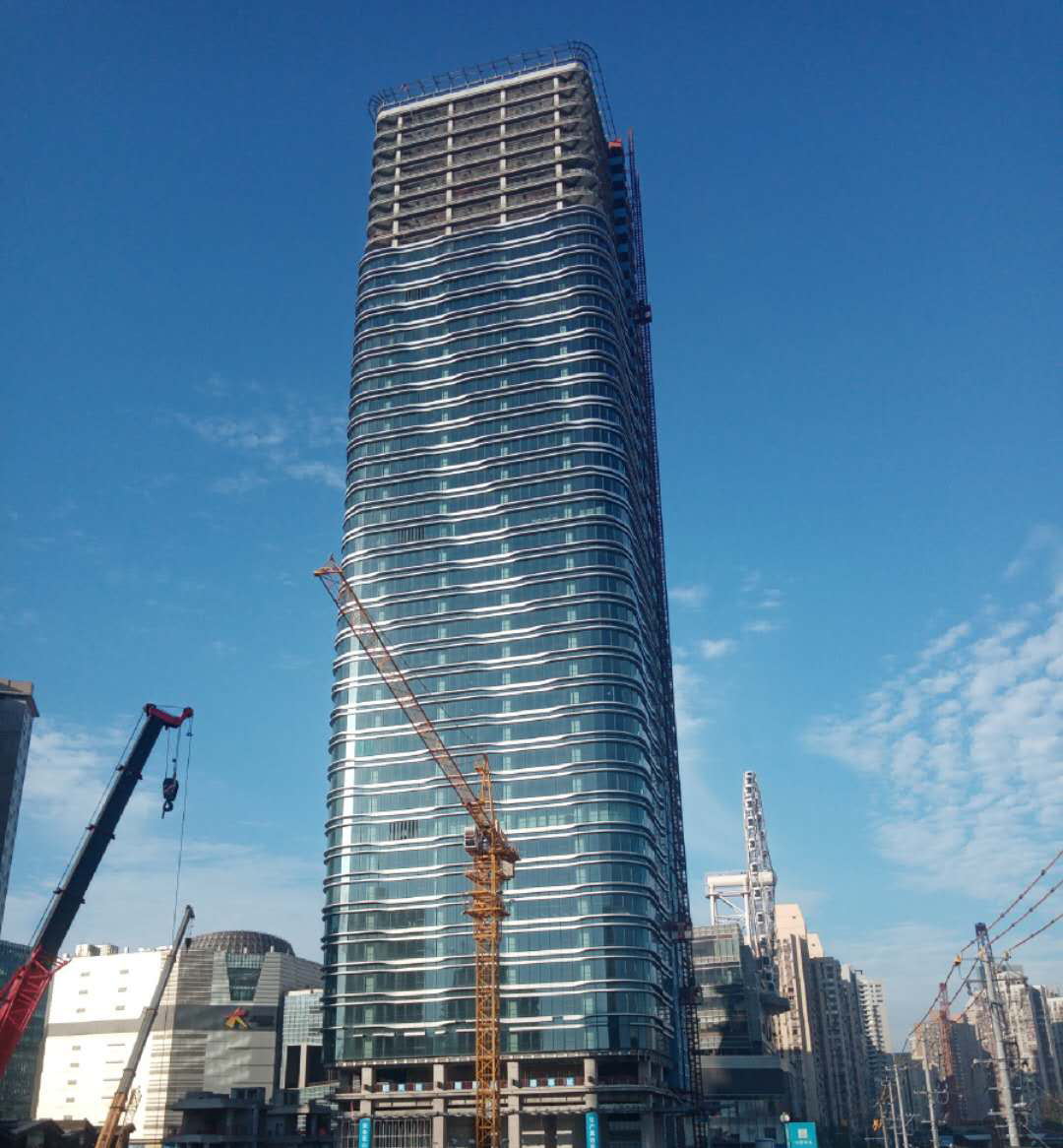

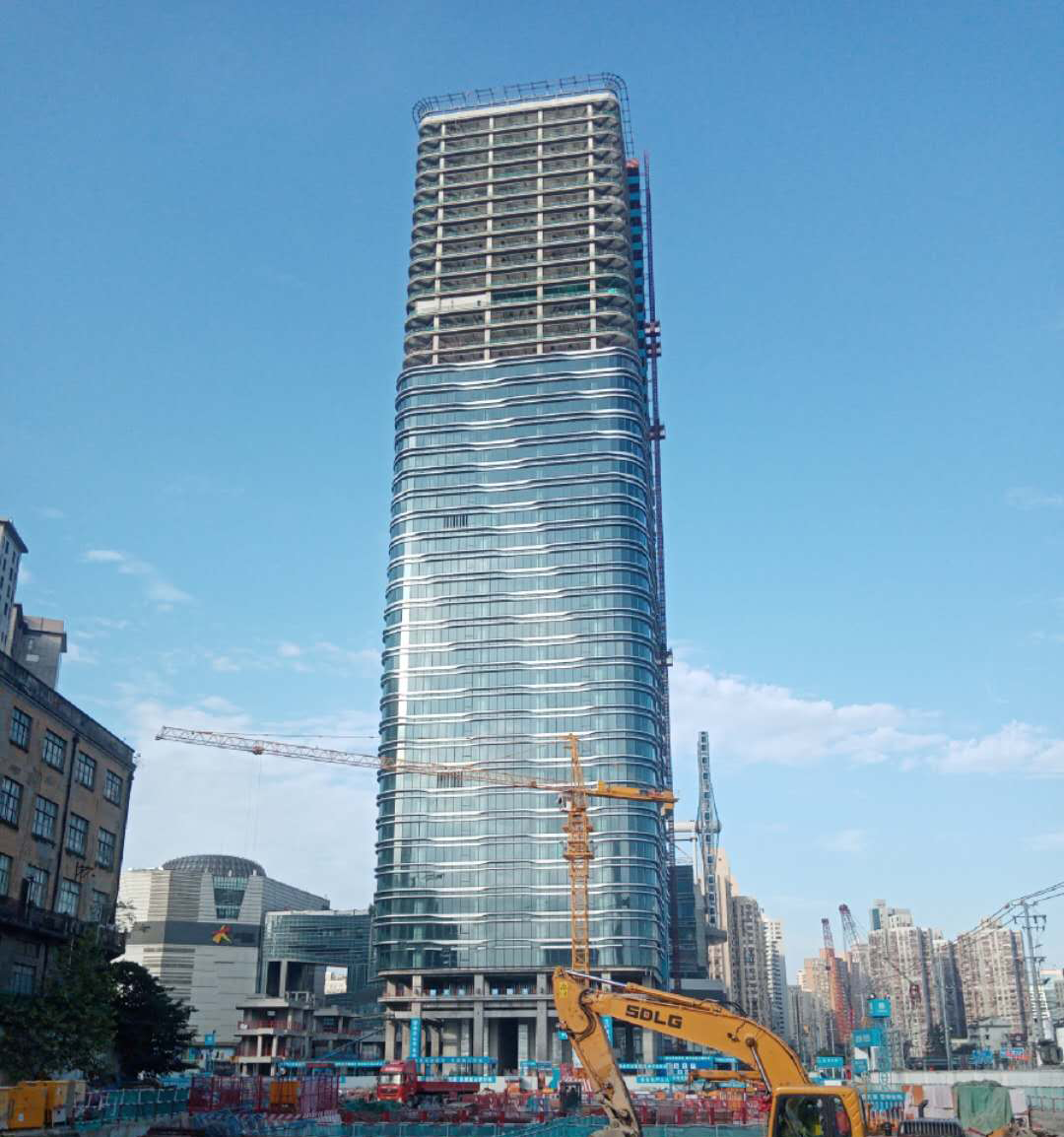

左右滑动查看大悦城施工进度图

上海中粮大悦城项目

幕墙BIM参数化设计团队

BIM团队负责人：罗致威

负责大悦城项目最复杂的异形飘带参数化下单工作。

BIM团队配合人：周甲伟

负责单元体模型批量下单工作。

截至目前，上海中粮大悦城项目前后获得了

“第二届CBDA建筑装饰行业BIM大赛二等奖”、“第十届‘龙图杯’全国BIM大赛优秀奖”“上海建筑施工行业第八届BIM技术应用单项应用类大赛三等奖”

等各类共计三项国内BIM大奖。

左右滑动查看获奖图集
