提笔点苍穹
落笔绘饰界
在中建深装高质量发展的征程上
深装人用创意展示建筑设计的巧思
用真心赋予城市生命与活力
用匠心描绘着国家发展的壮丽画卷
触摸城市肌理脉搏
品味设计灵魂韵味
以设计之眼看
“大美饰界”
本期带您走进
中国电建西部科创中心项目
该项目位于国家级新区天府新区中心
天府总部商务区
是以
超5A甲级写字楼
办公为主
集高星级商务酒店
国际会议中心、高品质商业等业态为一体
具有
TOD功能的高端综合体项目

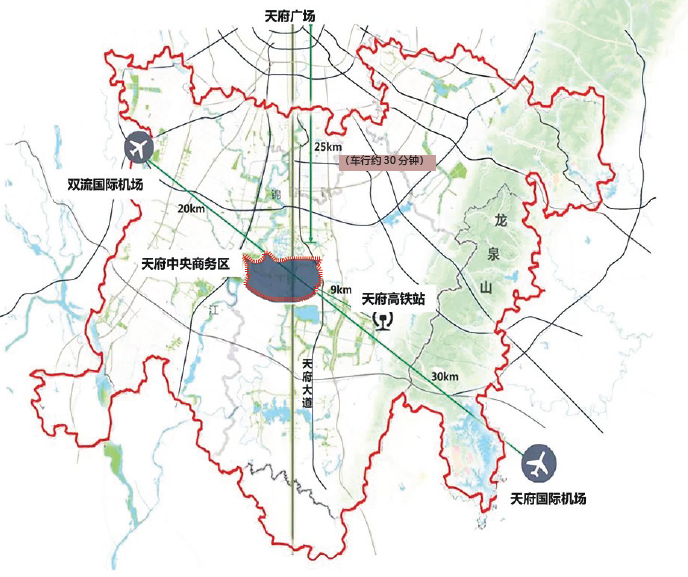

天府中央商务区地理位置图
该项目由一栋塔楼及附属裙楼组成
总建筑面积
10.65万㎡
幕墙面积约
4.2万余㎡
幕墙最大高度
144.8m
项目以
“超5A电建新门户
总部基地新标杆
科创中心新典范”
的
高品质智慧建筑为目标
助力天府新区打造成为
“一带一路”实体企业和知名机构的聚集地

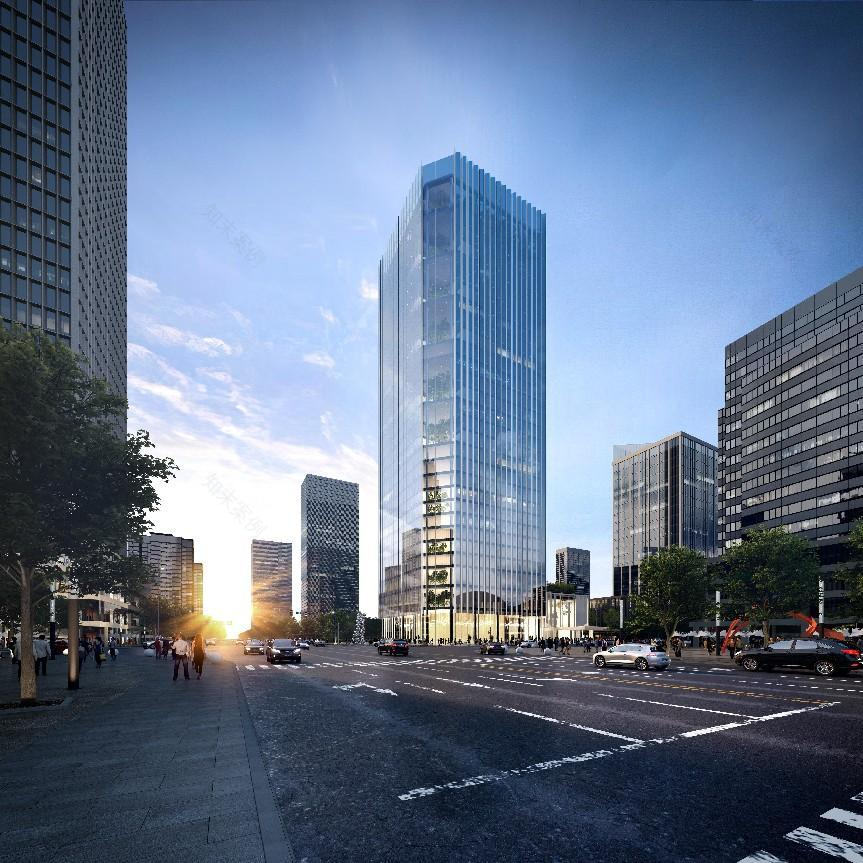

建筑整体立面设计
从中国电建集团文化出发
以
“创新、协调、绿色、共享、开放”
为设计原则
采用波浪造型幕墙
既解决了遮阳问题
又增添了建筑的立体感
“高精尖”设计助力“新奇特”呈现
项目共含折线单元幕墙、玻璃单元幕墙
开放式石材幕墙等八种幕墙系统
共计单元板块
2806樘
90余种幕墙龙骨组框布置
500余种单元板块组装类型及尺寸
折线单元幕墙作为项目占比最高的幕墙系统
其占比高达
70%
单元板块组装工序图
每樘单元板块采用
44种型材
组装而成
采用
10种钢加工件
实现板块的组装
最大单元板块展开尺寸达
2.4m×7.2m、重1.6吨
折线板块安装需要精度较高
角度偏差
不超过0.1度
尺寸偏差
不超过0.5mm
为保证项目顺利履约
深化设计小组通过技术分析
采用
激光切割定制“V”型钢件
实现单元板块的
“V”
型组装和安装
“0”误差
保证整体稳定性
实现高精度组装、安装
V型钢件
匠心设计并重提升室内视觉感受
项目通风采用内开铝板平开窗系统
搭配多点锁、隐藏式合页开启方式
铝板窗位置面板采用平板精磨边加工形式
开启窗面板通过定位直接粘接在开启扇框上
其余铝板面板通过粘接副框
安装在幕墙主龙骨上
室内装饰铝板
效果统一
、缝隙
宽度一致
提升室内装饰观感效果

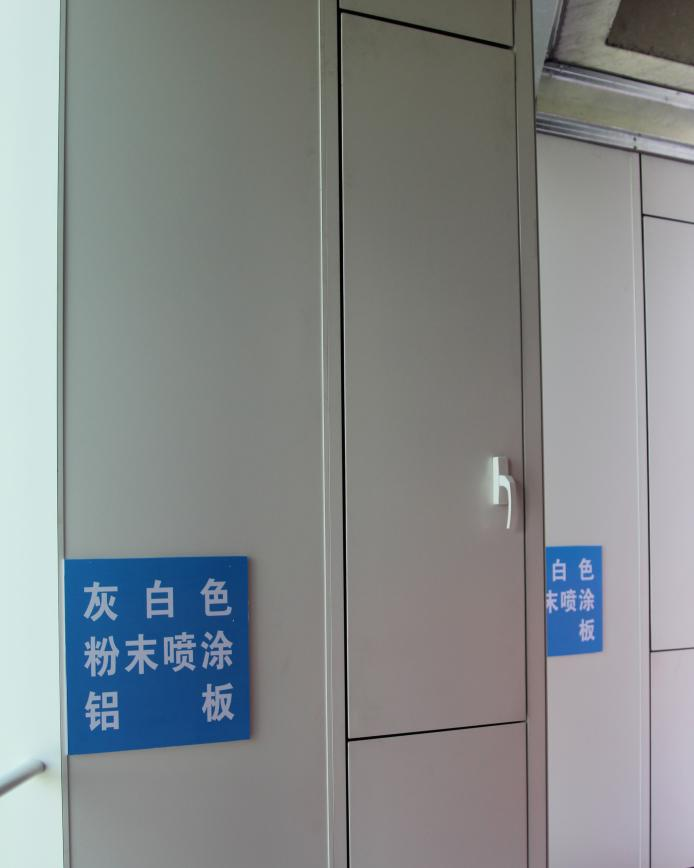

隐藏式合页精磨边铝板窗装饰效果
对于非铝板窗位置的室内装饰铝板
为弱化加工误差和铝板折弯造成的缺陷
设计小组通过多方面考量
选取四周采用铝合金型材封边条方式
通过铝合金型材封边条使室内棱线分明

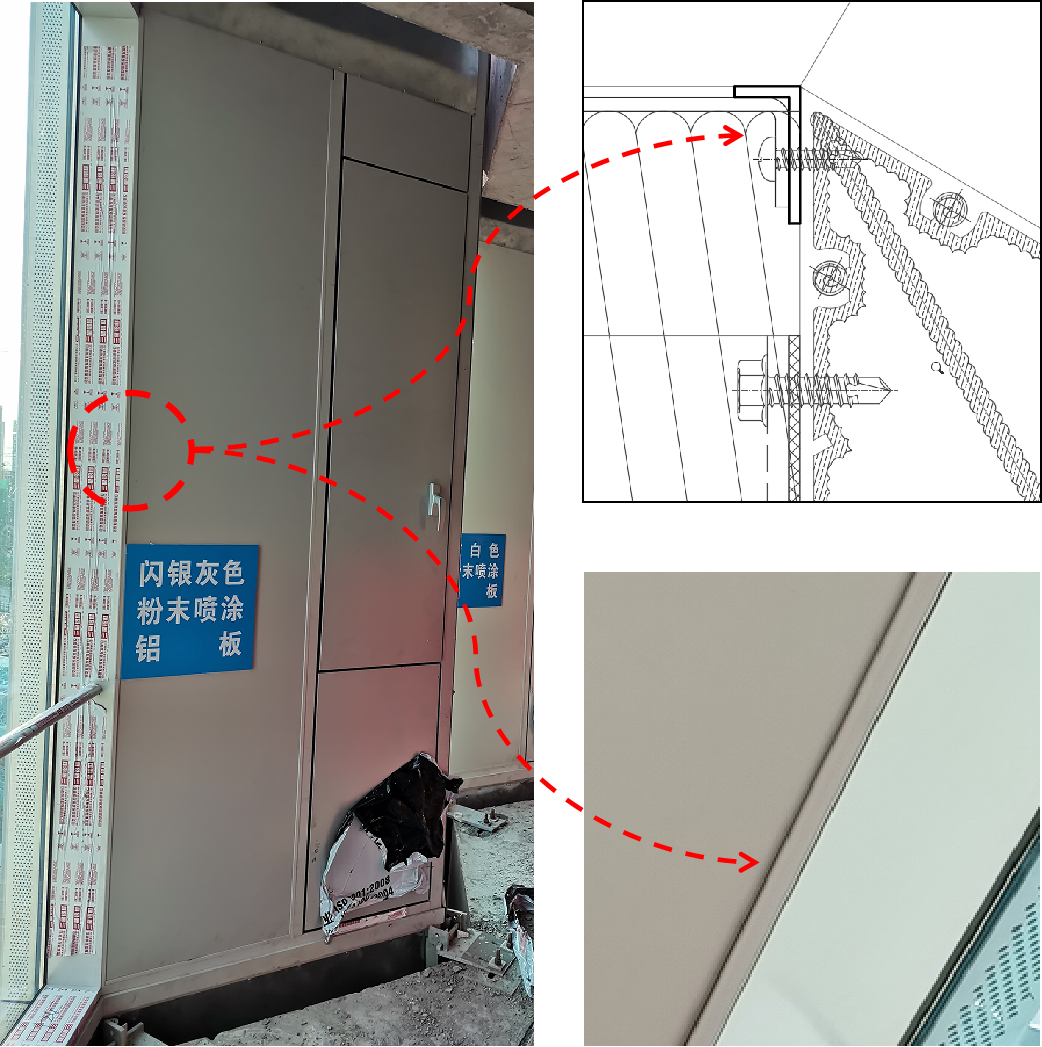

折线单元幕墙内部铝板安装效果及局部节点图
BIM设计引领新思路
项目转角设有大石材装饰线条单元
石材线条整体漂浮在幕墙外侧
凸出幕墙外饰面1.46m
其最大单元板块高7.2m、重达2.1吨
为保证石材装饰线条单元的整体稳定性
设计通过BIM技术综合对比
最终采用
特殊定制组焊钢桁架
作为支撑体系
与幕墙铝合金龙骨单元组框完美结合
既保证单元幕墙的各项性能
又实现了石材单元体的整体吊装
大石材装饰线条单元组装图
通过铝合金型材封边条使室内棱线分明
同时，设计小组通过三维扫描逆推结构点云
BIM助力创建结构三维模型
与幕墙单元体模型进行相互核查
快速分析折线幕墙板块与土建结构
间的距离和干涉问题
实现幕墙转接件快速定尺下单
提高了设计材料下单效率
单元板块图
为确保项目最终呈现效果
深化设计小组深入利用
BIM的可视化理念
通过BIM模型验证幕墙系统的合理性
达到
一次成活打造精品工程

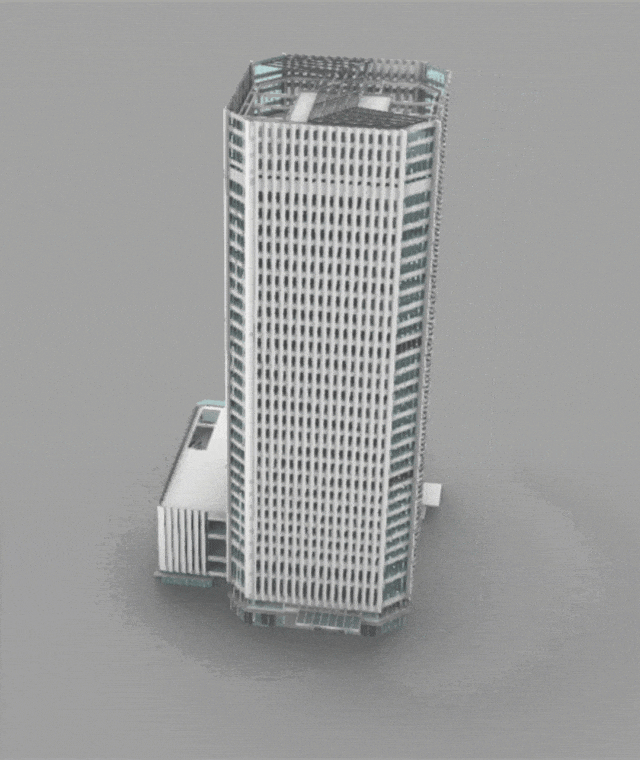

电建整体模型图

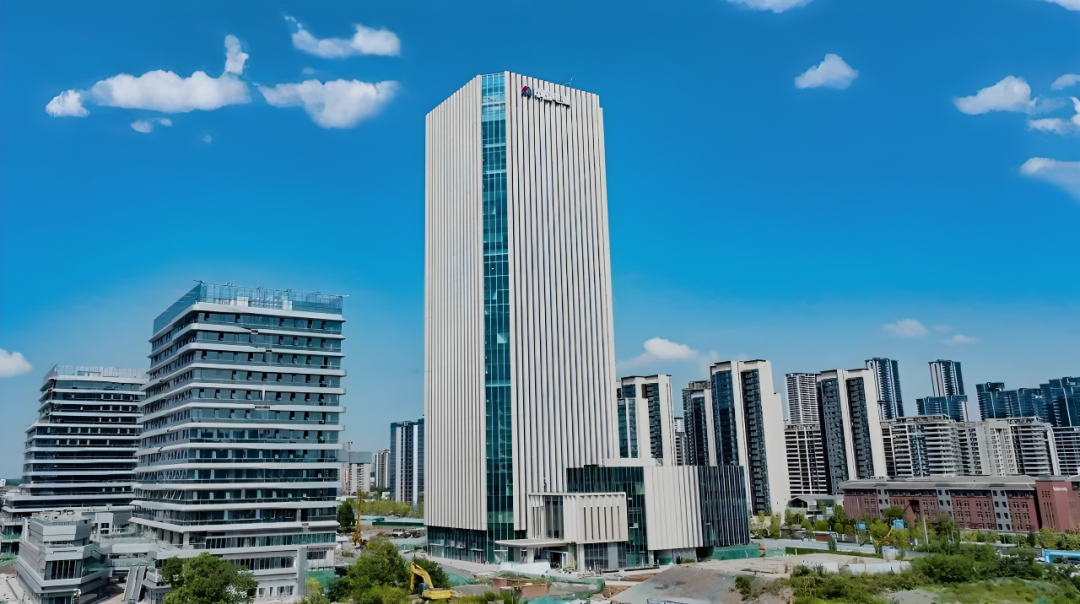

完工实景图
匠心铸造品质,品质成就未来
中建深装将充分发挥设计引领优势
加快设计创新，推动绿色发展
切实提升设计管理水平
不断谱写企业高质量发展新篇章！
以青春为名，陪你一路成长
不失初心，不忘初衷
新饰力融媒体工作室
本期文案：设计研究院
本期制图：设计研究院
本期排版：蓝峻池
本期审核：顾玉东
