曲线形玻璃立面是如何实现的？

各位设计师

大家好！

尤伦斯当代艺术中心（UCCA）

是中国第一个私人当代艺术博物馆，它成立于2007年

2017年，艺术中心迎来了新一次的翻新

由OMA事务所来为之建立全新的公共身份和视觉形象

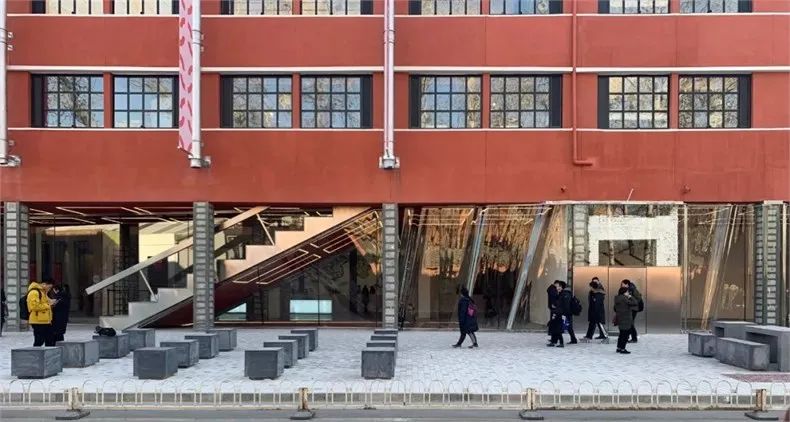

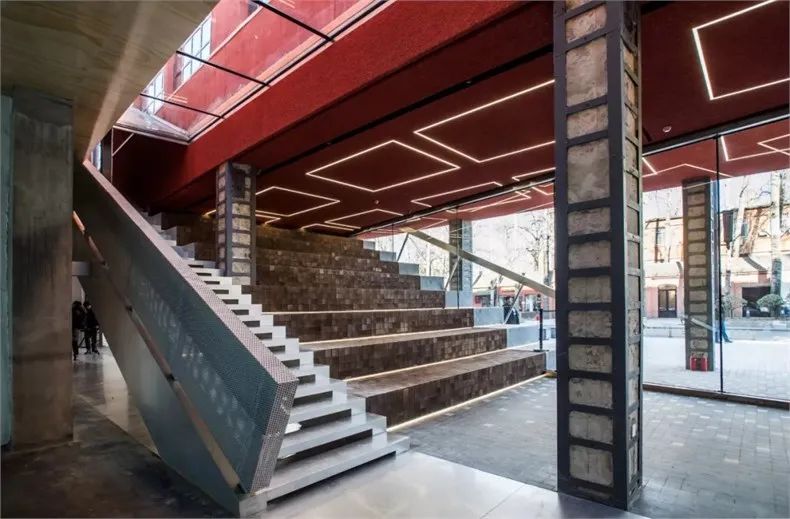

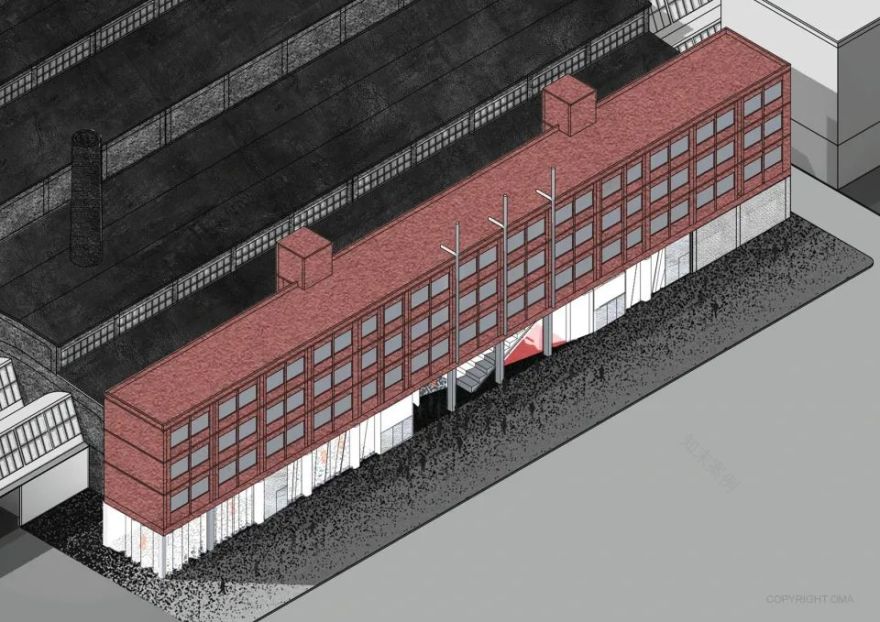

改造后的建筑外观

这个项目打破了玻璃作为外立面元素

在几何学上，结构上的局限

艺术品不都是完美的

如果把

幕墙想象成艺术品

不管是采用几何形态还是仿生形态来设计

如何才能使它能合乎逻辑呢？

本文技术内容来自VSA Group对该项目的经验分享

由小编整理，供各位参考

  01.

曲线型的玻璃立面

为了重新构建艺术中心与公众之间的互动界面

设计团队在建筑外围

打造了

一道曲线型的玻璃立面

将博物馆商店、主入口大厅和首层的小咖啡店包含在内

同时揭示出内部的展厅空间

该设计将既有建筑群在空间上的差异

重新强调出来

包括两栋1950年代的工厂大厅

以及自1970年代起被用作行政楼的红色板楼

同时将艺术中心的内部空间与798艺术区

重新连接起来

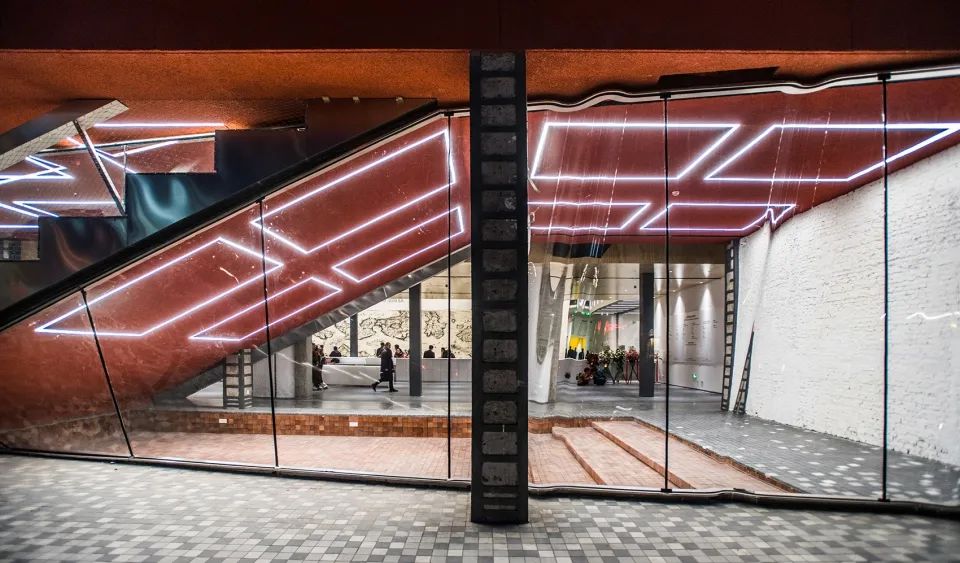

薄薄的曲线型玻璃立面优雅地围合在建筑外部

  02.

如何设计

立面细部

无疑，这种设计摒弃了

传统店面的“平整”造型要求

转而对

玻璃的“不完美特性”

进行了一系列实验：

波纹、折痕、凸起和弯曲

这些元素展现了材料所蕴含的内在力量

并带来一种能够引发错觉的起伏效果

本案中由

VSA Group承担玻璃幕墙设计顾问

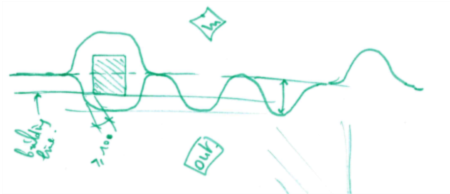

来自VSA手稿：显示立面流入和流出建筑线条

玻璃幕墙幕墙建筑倾斜内部外蜿蜒蜿蜒

第一阶段的设计理念

是让玻璃幕墙插入柱子边缘向内部横向蜿蜒延伸

而要做到完全无缝就要避免中间出现立柱

©银角大王

要知道

单片平板玻璃如果没有竖向支撑

会因为风压的限制很难超过4m的跨度

除非做的超级厚（像苹果专卖店那样）

©银角大王

好的是，建筑概念中那种弯曲弯曲“皱皱巴巴”的幕墙

可以利用形状的特性改善对玻璃跨度的限制

一旦玻璃形状改变，它的惯性矩

或者抗弯刚度会因为整体深度的提高而优势

这是设计幕墙的先决条件

虽然有一些限制，但也有很大的发挥空间

比如：

1.使玻璃沿边缘弯曲

2.做气泡玻璃

3.制作“波纹”玻璃做带有微波涟漪效果的玻璃

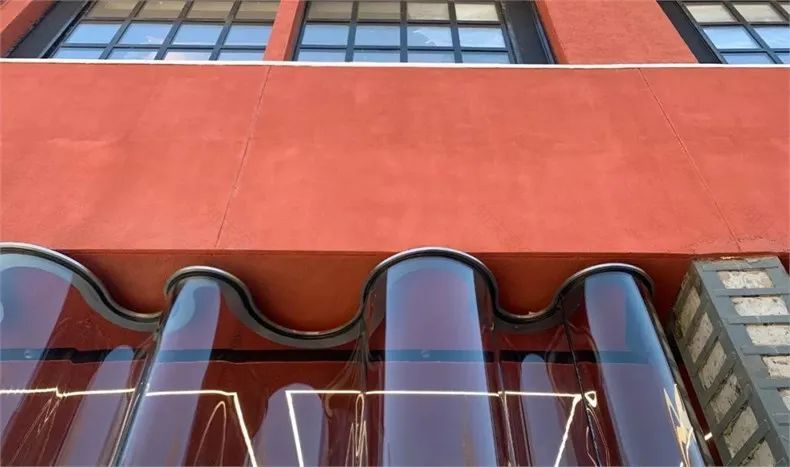

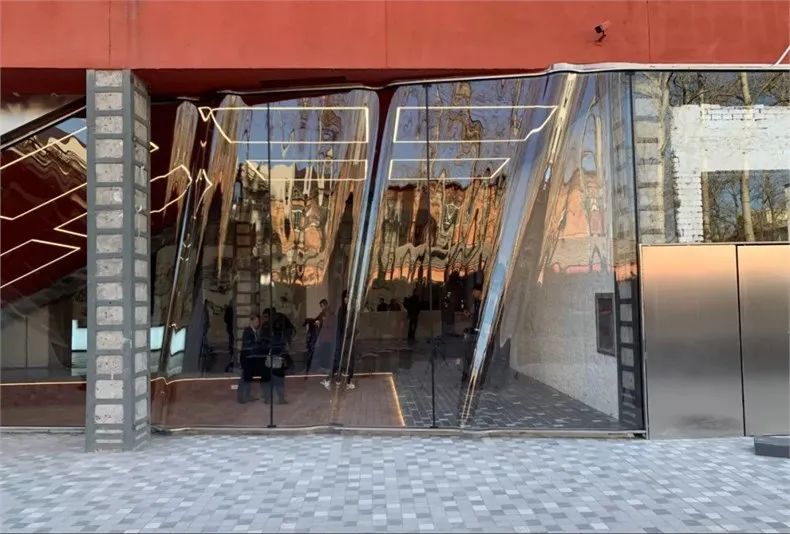

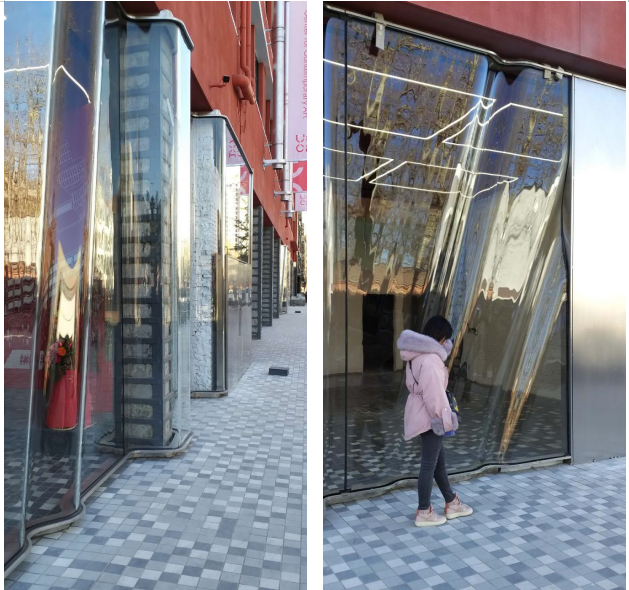

室外 ©银角大王

为了让玻璃在一定跨度上能自我支撑

幕墙团队VSA在调整玻璃的进深和几何形状上

做了很多尝试

同时反复与供应商探讨他们能做到的

弯弧极限

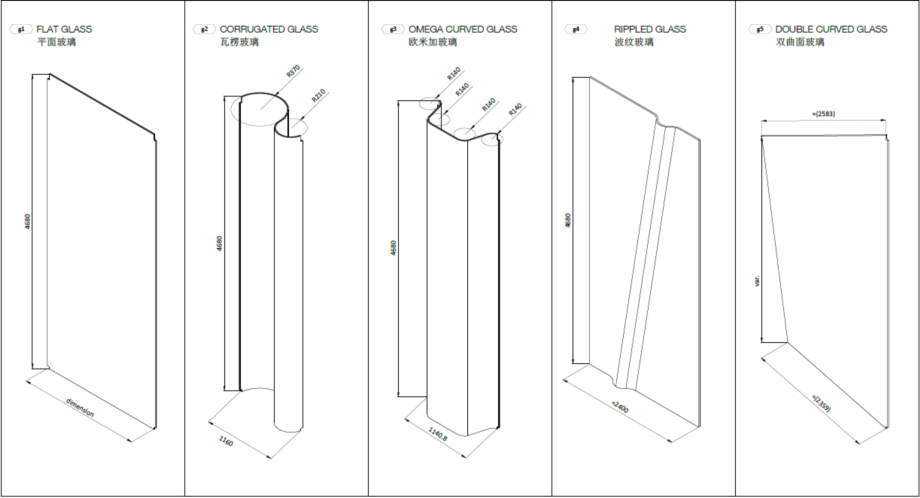

最终，幕墙的最优方案是

将五种类型的玻璃面板用不同的方式拼接起来

最终幕墙由五片玻璃面板组成

随后，再次联系厂家

询问是否能生产这样的玻璃

通常，如果玻璃数量大，厂家们还是愿意

冒着多次失败无果的风险接下这笔订单

然而，这个项目使用到的玻璃数量并不多

且玻璃形态复杂

因此很少有厂家愿意为这个设计挑战他们的生产极限

幸运的是，天津北玻愿意接受这个挑战

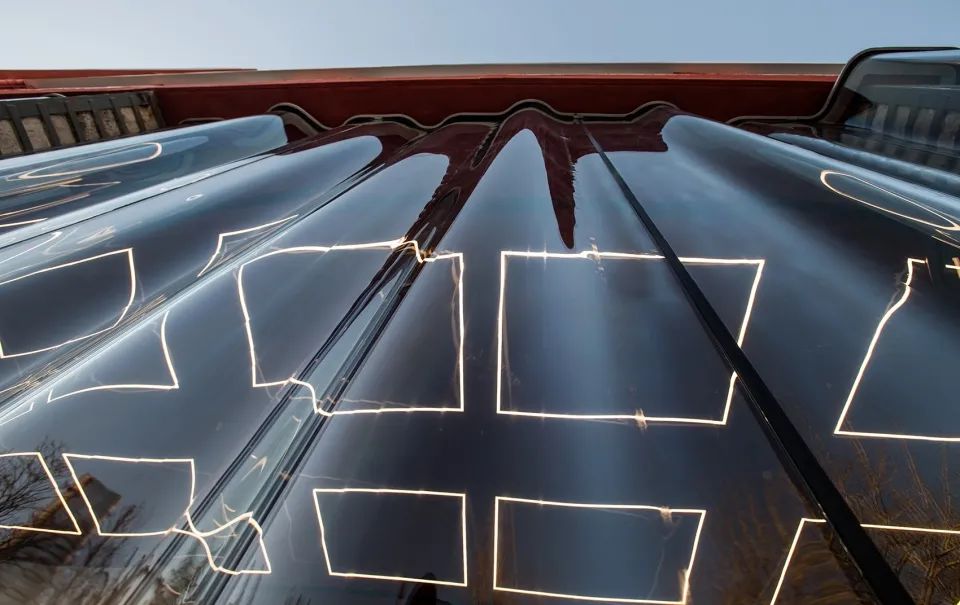

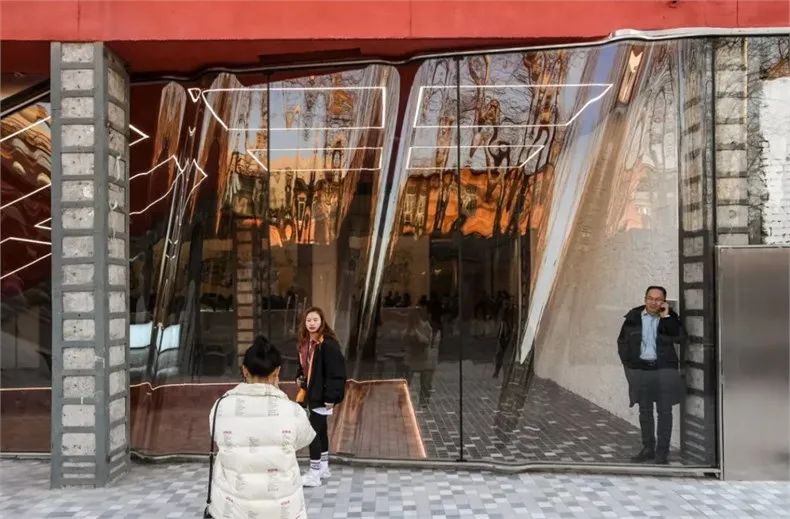

摄影师：Bian Jie ©OMA

  03.

曲线形玻璃幕墙生产

实际上，北玻的工厂

反复经历着

“生产-失败-再生产-再次失败”的过程

甚至幕墙团队开始担心他们会不会

在某个刻突然宣布放弃

所幸，每次试验看起来都比上一次更好一些

他们也有信心最终能做出满意的成果

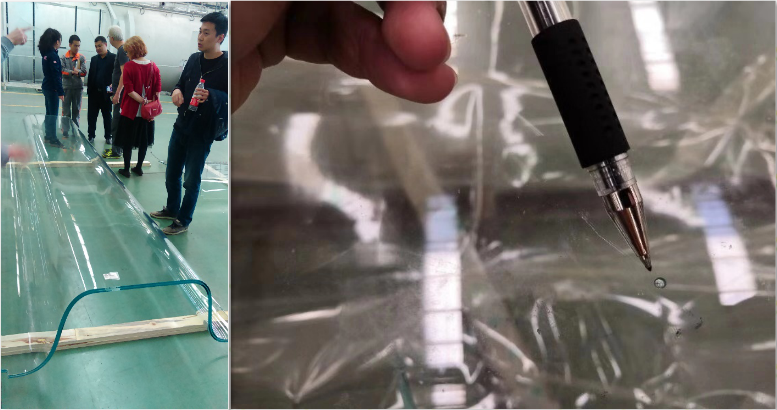

叠层中的气泡  ，

玻璃夹层出现的气泡

一开始

生产面临的问题是玻璃的弯曲弧形过小

好不容易解决了这个问题

玻璃合片又成为下一个难题

因为发现在玻璃压制过程中总会产生细小的气泡

最后，设计团队决定坐下来讨论

多大尺寸的气泡是肉眼可接受的

毕竟不能因为2mm或以下的气泡

浪费这么多做工精良的玻璃

摄影师：Bian Jie ©OMA

  04.

安装施工

玻璃制作完成之后

安装又是另一个有趣的话题

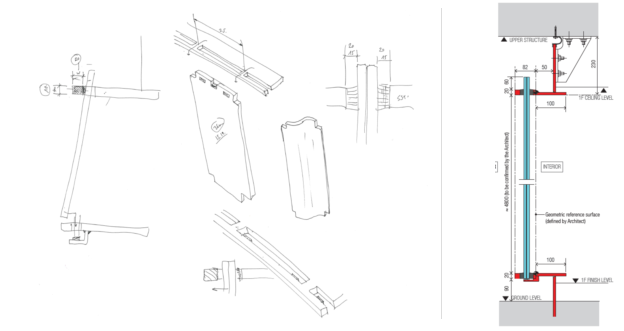

玻璃面板安装图

需要一对玻璃上下两端的边缘线

贴合玻璃固定

两根不锈钢型材

玻璃的四个角是设计要切除的

因此其中一根不锈钢型材将作为横梁连接支撑

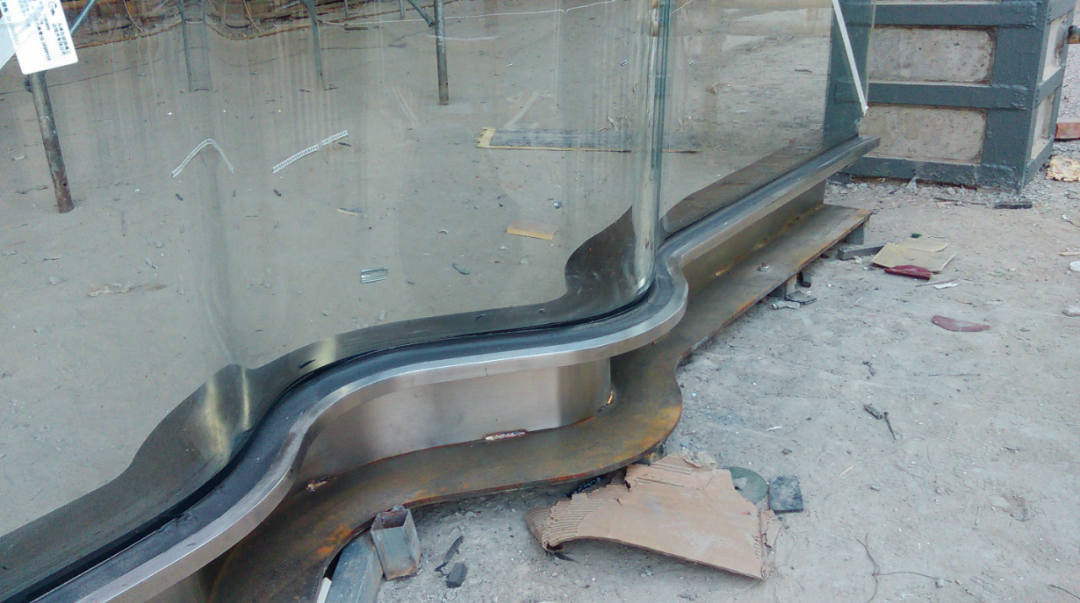

不锈钢型材安装

室内 ©银角大王

最后，施工单位结合现场条件

对施工方案作了一些合理的调整

最终呈现的效果特别“惊艳”

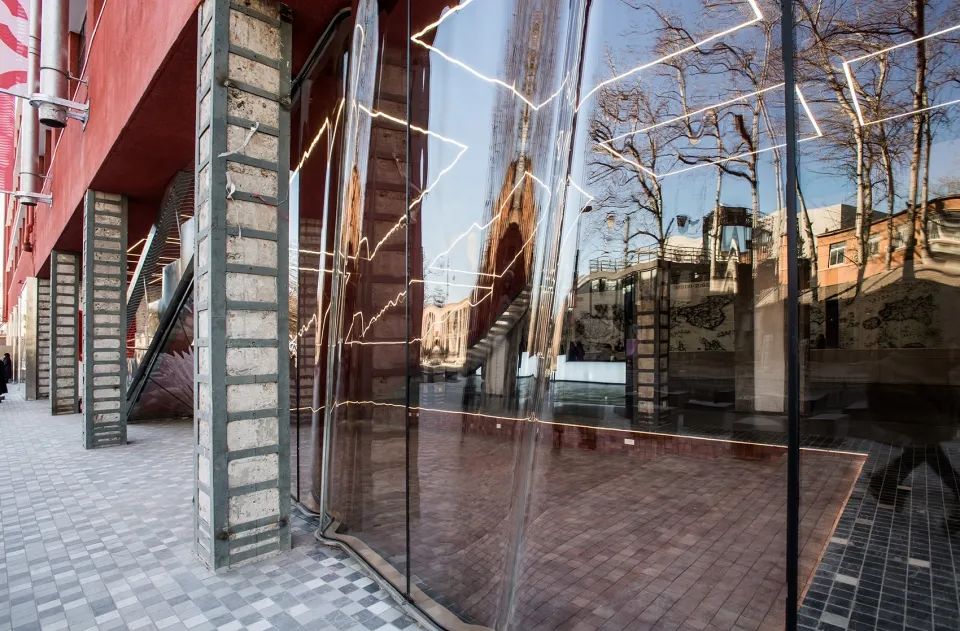

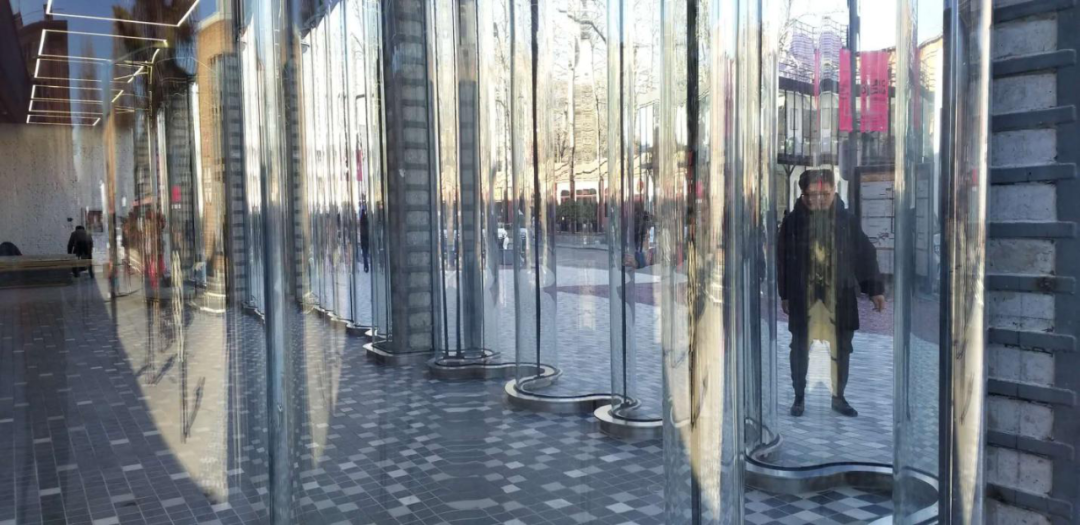

最终的玻璃幕墙效果

幕墙最终呈现出一种预期之外的

别样的视觉效果

一些看似不完美的地方反而增强了幕墙的视觉感受

虽然由于生产限制导致的缺陷容易在室内被觉察

但整体呈现出来的效果比原先的预测更加灵动

这也让这面幕墙更加更加特别

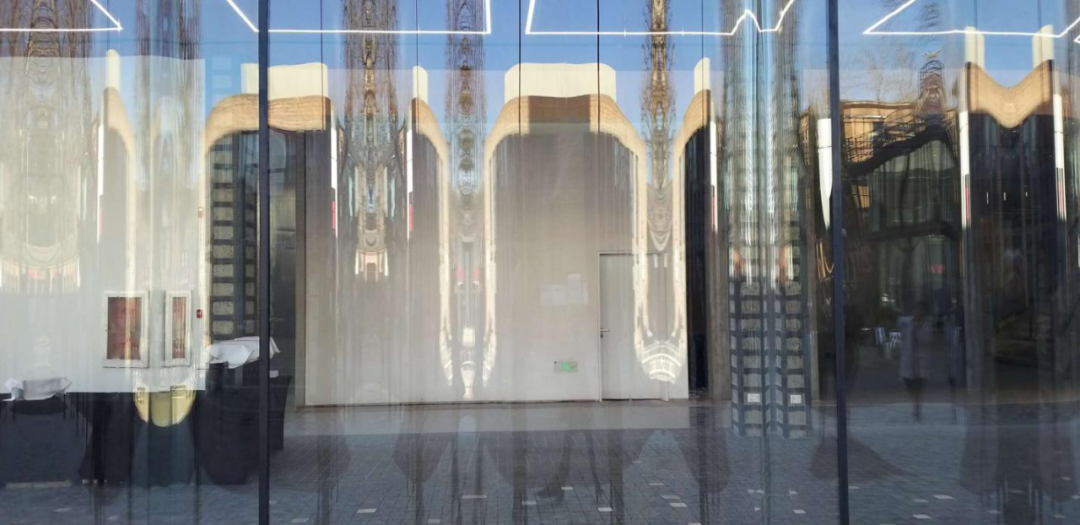

玻璃上产生的特殊视觉效果

小结

OMA对尤伦斯艺术中心艺术馆的改造

驱动了一场玻璃幕墙的技术试验

最终让建筑构想想实现

想象，整个项目从完成设计到最终建成只花了6个月！

这个项目也有人意识到

虽然现代化的工业生产技术不断提升

让我们能获得外观近乎完美的产出

但是由于生产条件限制产生了

一些细微的不完美也并非完全不取代

这些不完美同样值得期待

或许恰好能创造出另一种有趣的效果

而且，只要这些不完美不影响质量

我们更多可能创造出更多富有挑战性的幕墙

推动幕墙生产技术的革新

素材来源：

尤伦斯当代艺术中心改造，北京 / OMA
