世界首座公铁两用四塔斜拉桥！合龙！

9月5日10时18分，随着最后一节钢梁段徐徐升起，由铁四院设计的世界首座公铁两用四塔斜拉桥——珠机城际金海特大桥主跨钢梁成功合龙。

金海特大桥起自珠海横琴新区，跨越西江磨刀门水道，终至珠海机场东路，是珠机城际二期关键控制性工程。大桥为主跨3×340米的公铁同层四塔斜拉桥，首次采用多塔刚构体系公铁两用斜拉桥结构，全桥长1369米，宽49.6米，中间为160公里/小时的双线城际铁路，两侧为100公里/小时的双向六车道高速公路，

是世界首座公铁两用四塔斜拉桥，也是目前世界上最宽的公铁两用多塔斜拉桥。

目前，国内已建成的多塔斜拉桥仅有5座，可供借鉴的经验并不多，作为第一座公铁两用四塔斜拉桥，设计团队需完成从0到1的突破。

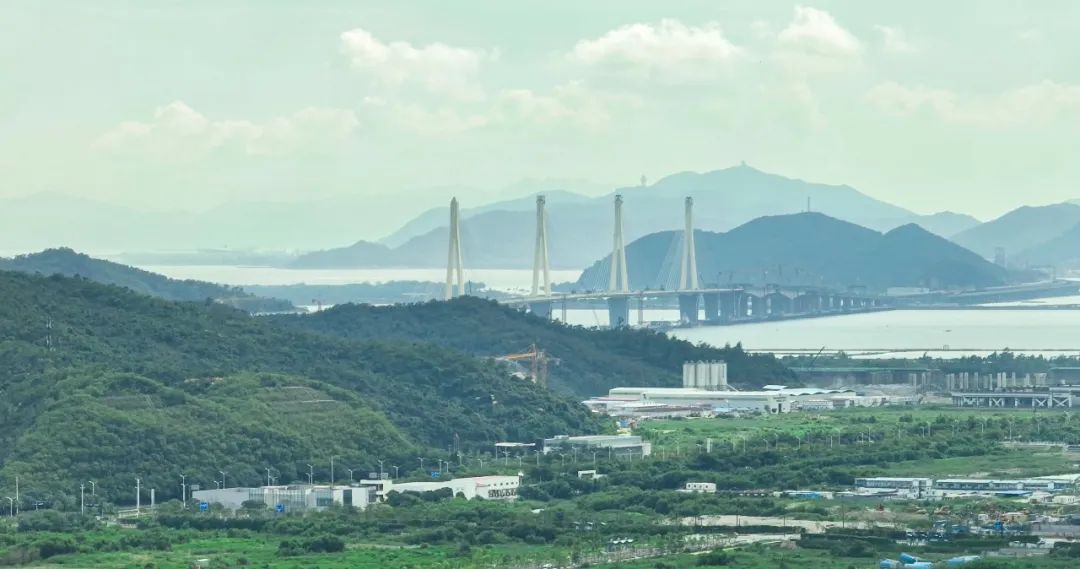

  世界首座公铁两用四塔斜拉桥

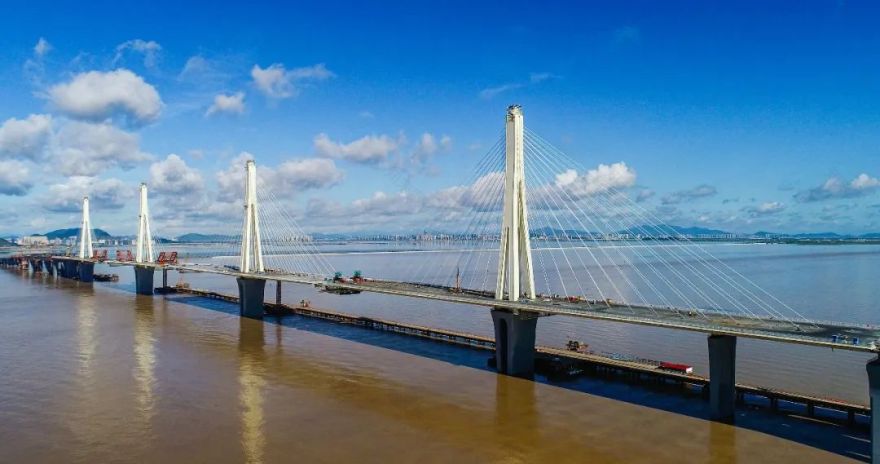

金海特大桥采用四塔三主跨斜拉桥，塔多联长，采用何种结构体系提高结构刚度、减少温度效应及改善结构受力是结构设计的关键。

设计团队在总结既有多塔斜拉桥经验的基础上，详细比选了多种结构体系，最终采用刚构-连续体系，即两中间塔墩梁固结，两边塔梁固结、塔墩分离。这种体系有效提高了结构整体刚度，主梁、桥塔及斜拉索受力较优，同时降低了温度效应的不利影响，是一种适应多塔斜拉桥的合理体系。

  国内首次采用大挑臂式钢箱梁

金海特大桥桥址处台风多发，设计基准风速38.5米/秒，相当于13级台风。在台风区设计一座桥面宽度相当于16层楼高的桥梁存在不小挑战。

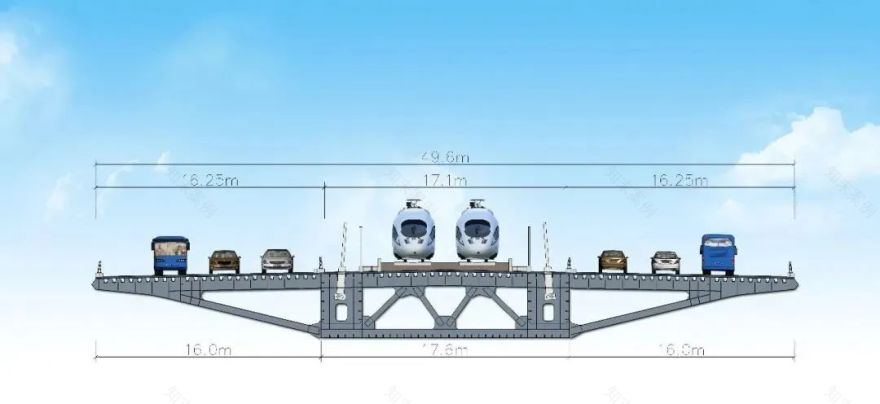

主梁采用的大挑臂式钢箱梁包括中间主箱和两侧挑臂，中间主箱上布置荷载较重的双线城际列车，两侧挑臂布置荷载较轻的高速公路，结构新颖，构思巧妙，且空气动力学性能优异，相较于传统钢箱梁结构可节省约10%钢材。

  国内首次采用四柱式钢塔

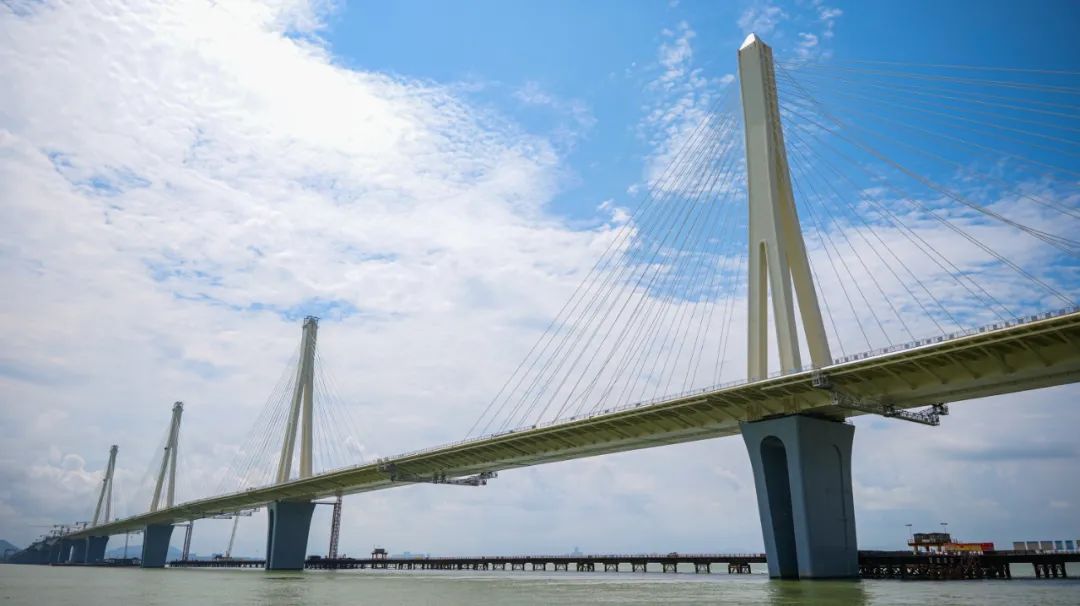

金海特大桥采用了空间四柱式钢塔，即沿桥纵向的布置为倒Y形，沿桥横向的布置也为倒Y形。

据大桥设计负责人介绍，这种钢桥塔抗震性能较好，满足结构体系刚度的同时，方便桥塔与主梁固结的连接处理。考虑到桥址位于入海口，海上施工条件恶劣，工效低，采用钢塔适应性好，整体吊装安装，减少了现场工作量与高空作业量，大大缩短了施工工期。

  装配式绿色设计 智能化健康监测

大桥设计贯彻绿色低碳发展理念，公铁同层设计，减少引桥长度，节约工程投资；主梁采用新型的大挑臂式钢箱梁，结构轻盈美观且节省用钢量；主塔采用四柱式空间钢塔，实现了桥塔与主梁在工厂整体制造、装配化施工，安全、优质、高效。

为满足金海特大桥的施工及运营需求，设计团队为金海特大桥量身定做了一套智能化健康监测系统。通过应用传感技术、物联网、云计算、地理信息、卫星导航等现代信息技术，建立了集荷载源监测、结构监测、数据分析处理、报警与评估为一体的桥梁健康监测系统，在运营期内实现对金海特大桥的环境、荷载输入、结构力学状态指标等重要参数的实时、连续监测，为桥梁智能化运维管养提供强有力的技术支持。

作为珠海重要东西向通道之一，金海特大桥建成后对珠海推进交通内畅外联、打造“一带一路”重要节点城市具有重要意义。

届时，从金湾到横琴仅需10-15分钟，从珠海机场到拱北仅需25分钟，将大大缩短主城区和西部城区

的交通时间。
