10大要点揭秘徐汇新地标“星幕”设计源起

近期，上海徐汇的新地标——上海星瀚广场正式竣工。上海星瀚广场位于徐汇滨江地区，地上总建筑面积超过9万平方米，项目共有4栋设计新颖的办公单体和6栋商业单体。其中，项目最受关注且最具创意的一个标志性设计，就是星瀚广场当之无愧的主角——“星幕”。

✦

“星幕”

1

“星幕”的起源

“星幕”单体建筑的设计源自于汇聚各方的人才的理念，意为汇聚于此，形成新“星”。

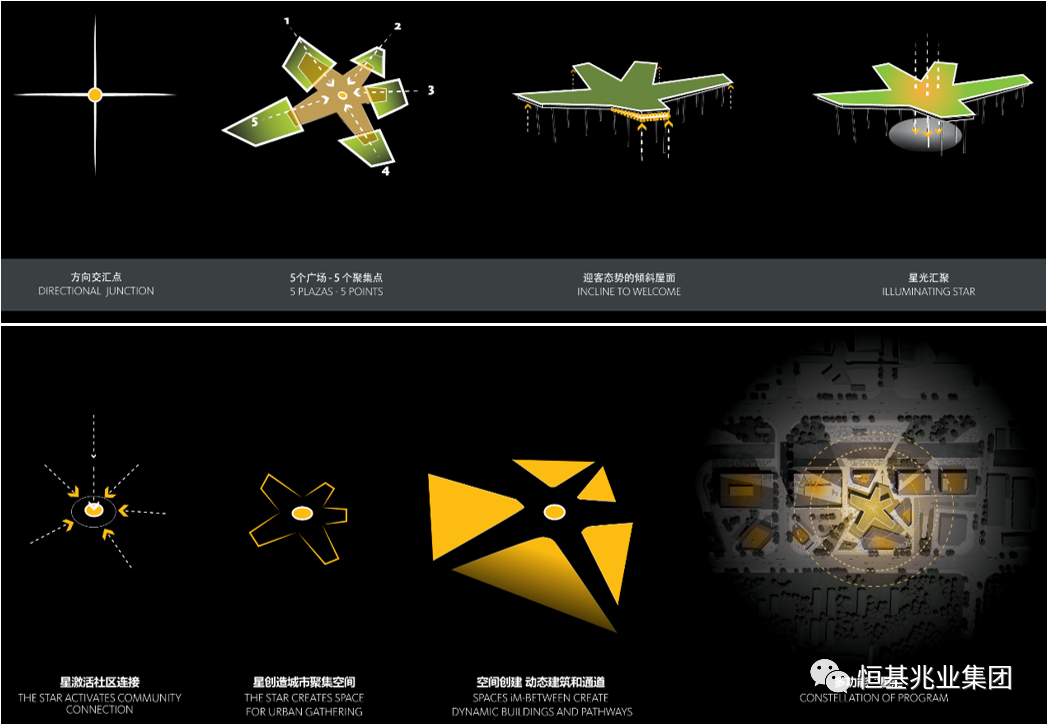

“星幕”轮廓的拓扑推演与“汇聚”、“链接”的概念

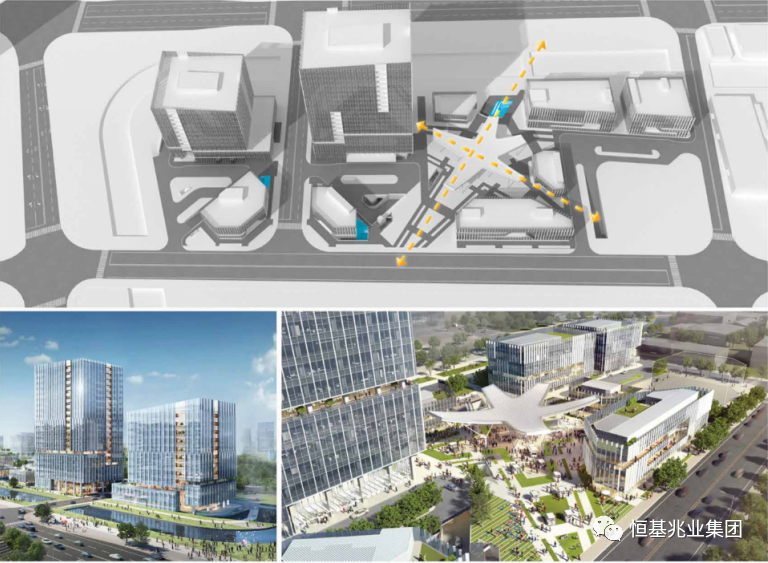

“星幕”占据项目核心位置与其他单体建筑跨社区连接

在设计伊始，项目设计方就将“星幕”单体定位为具备开放公园、演出场地、文化展览和集市等多场景、多功能的标志性单体建筑。

“星幕”设计预设四大场景及功能

2

“星幕”建筑形态的几何逻辑性

“星幕”独特的外观造型看似是建筑师随意的妙笔偶得，其实无论是外形轮廓还是整体形态，“星幕”都是以常规的几何形体为逻辑基础，通过布尔运算及美学比例分隔结构而成的建筑形体。

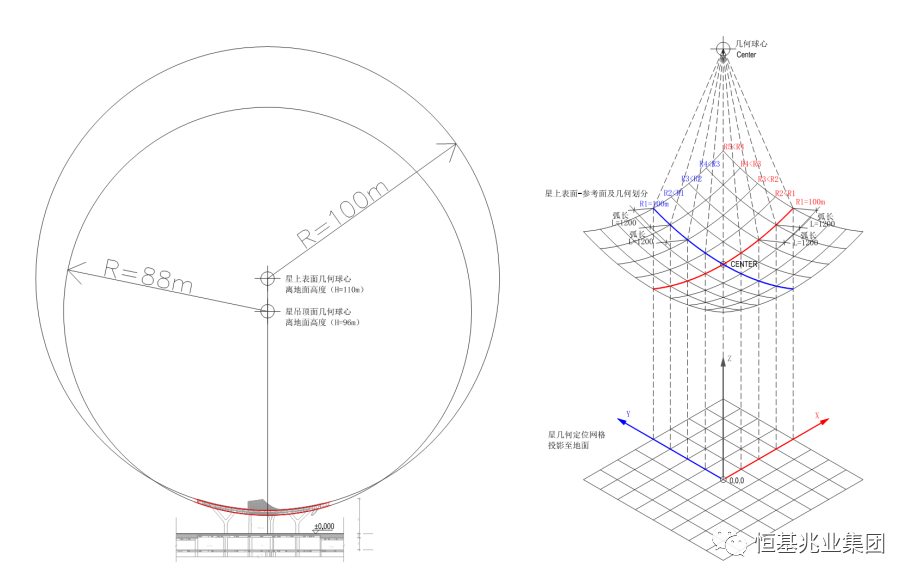

“星幕”形体的几何逻辑分析图

通过内在的几何逻辑自然生成的形体，再经美学基础上的黄金比例网格划分，让“星幕”显得灵动而和谐。

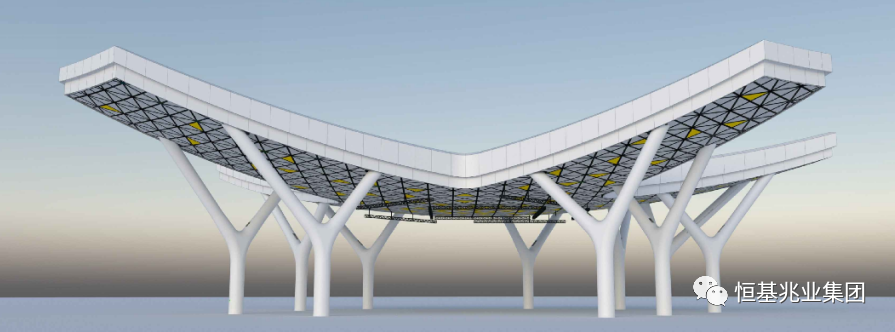

“星幕”整体模拟效果图

3

“星幕”的建筑高度与视线分析

“星幕”承载了众多场景的使用功能要求，其建筑高度不仅要满足美学和基本的建筑功能，还要兼顾环绕在其周围的其他单体楼层的客户需求，让大家在工作和娱乐之余，也能在周围其他建筑的休闲露台上，不受阻挡地完整欣赏到“星幕”举办的精彩活动。设计师为此采用了BIM软件进行三维模型视线模拟，为“星幕”单体高度的取值提供了重要依据。

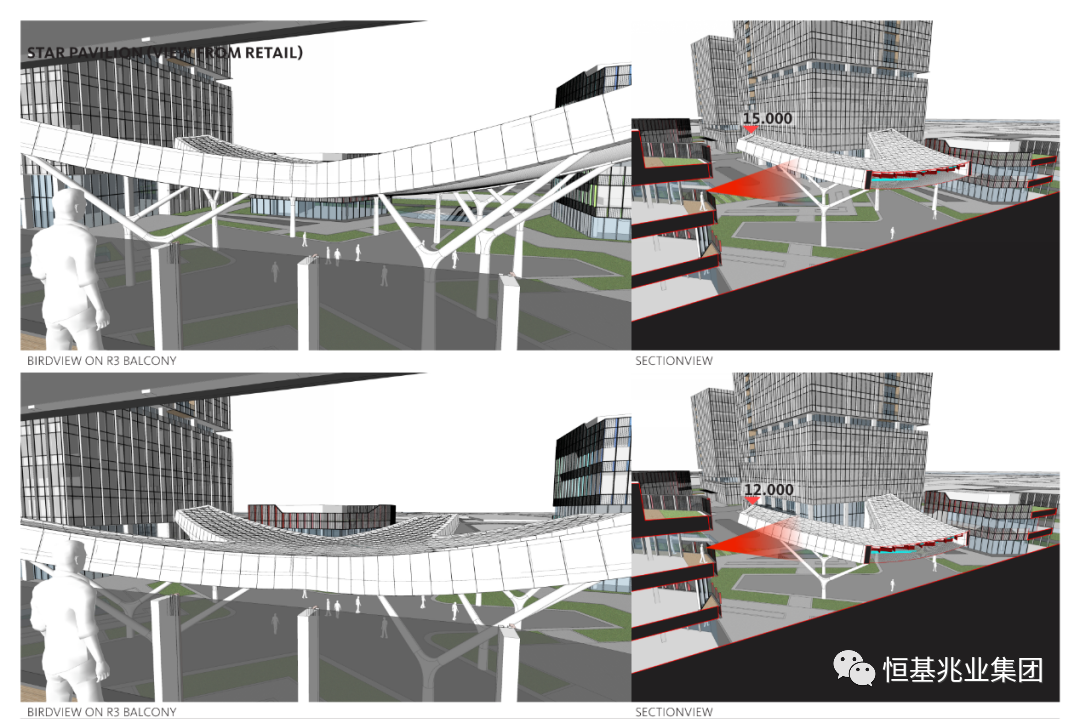

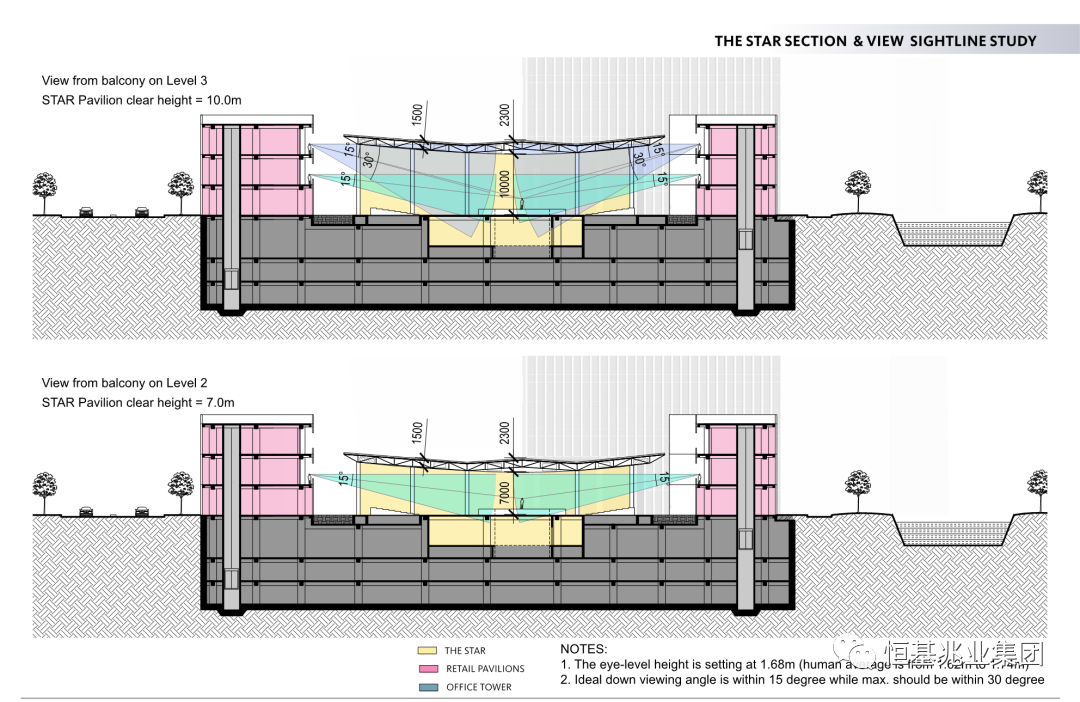

在“星幕”周围建筑采用BIM软件进行三维模型视线模拟

4

“星幕”室外风环境之微气候影响模拟

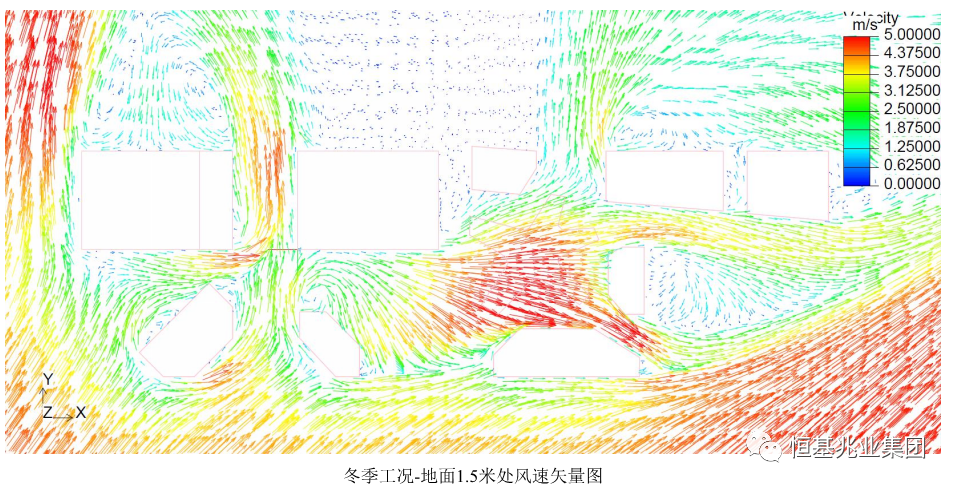

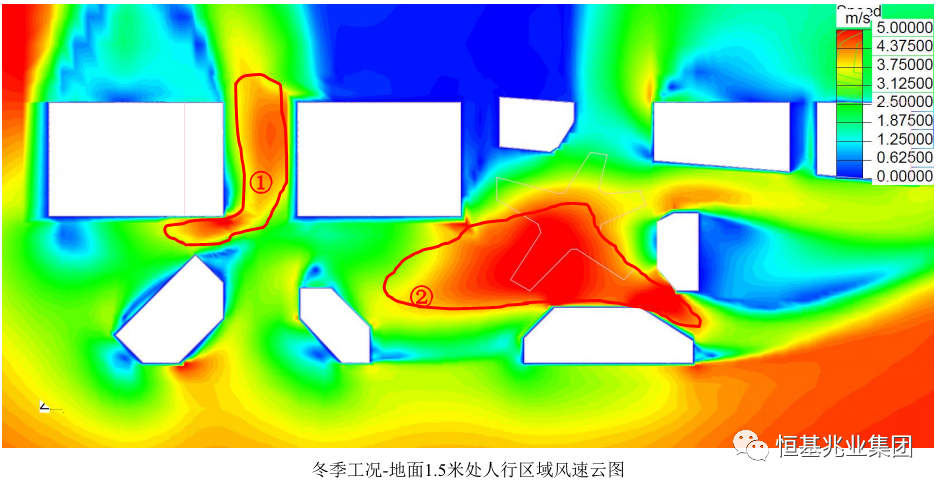

在“星幕”的几何形态和单体高度基本确定之后，考虑到“星幕”处于项目场地最核心的位置，且为开放式单体，设计团队采用计算流体力学CFD技术手段，基于上海徐汇地区四季气候数据库，对项目场地进行四季微气候分析。通过“星幕”周围的风流形态及地域风速模拟结果，来修正和微调建筑总平面中各建筑布局和体量组合，以提升楼宇内客户的使用舒适感。

“星幕”室外风环境之微气候影响模拟

5

“星幕”内部结构和单元优化

“星幕”的内部结构在最初设计时采用的是双向弯曲交叉网格骨架结构体系，该结构体系是配合“星幕”的球体曲面外形兼建筑网格划分的最直接的选择，主要构件均采用矩形钢管截面。

随着设计不断深入和细部节点模拟推进，设计团队发现这种结构体系在将来施工建造上具有网格节点定位容易有偏差、节点焊接工作量较大、且整体材料的利用效率较低等缺点。

“星幕”最初采用双向弯曲交叉网格骨架结构体系

鉴于上述问题，设计团队邀请了总部位于伦敦的Eckersley O 'Callaghan （简称 EOC）设计事务所协助进行内部结构设计优化。

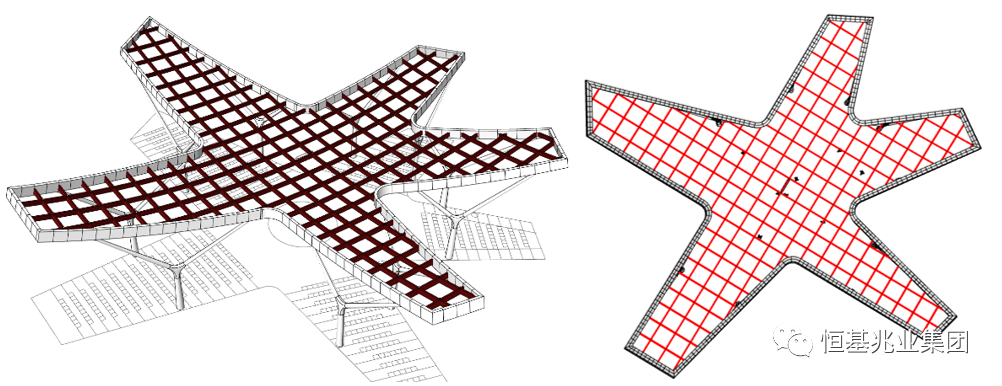

EOC伦敦设计团队在充分掌握“星幕”的设计理念及建筑使用功能之后，对内部结构体系做了一系列优化，将原双向弯曲交叉网格结构优化至单向弯曲单向网格结构体系，并采用钢结构里最为常用的“工”字型钢构件替代原设计所采用的矩形钢管截面。

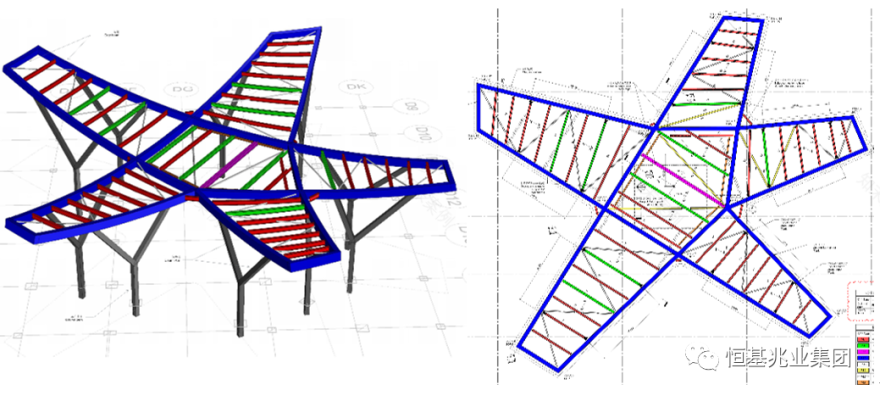

EOC设计事务所优化后的结构体系

优化后的结构体系大大提高了材料使用率，使得“星幕”整体外观上显得更加纤细和灵动。同时，施工建造的难度也大大降低，建造的时间也整体缩短，节约了成本。

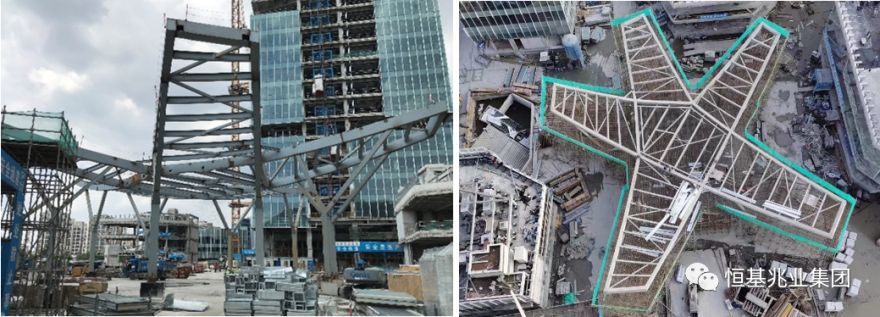

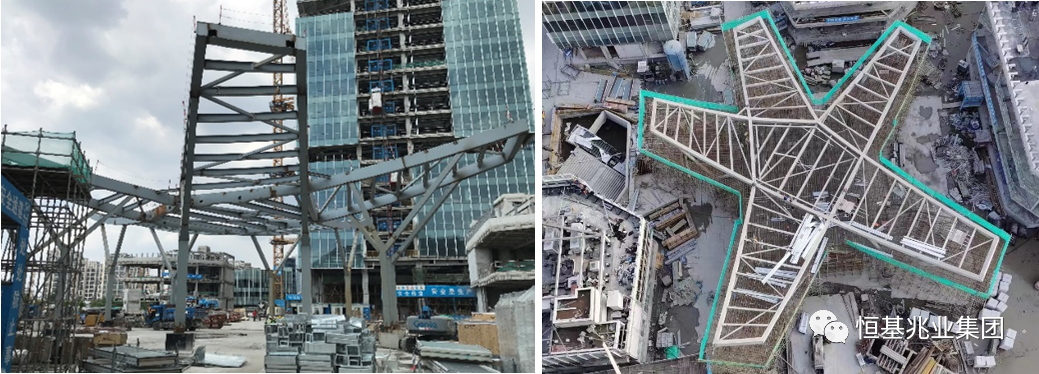

“星幕”的内部结构在施工过程实景

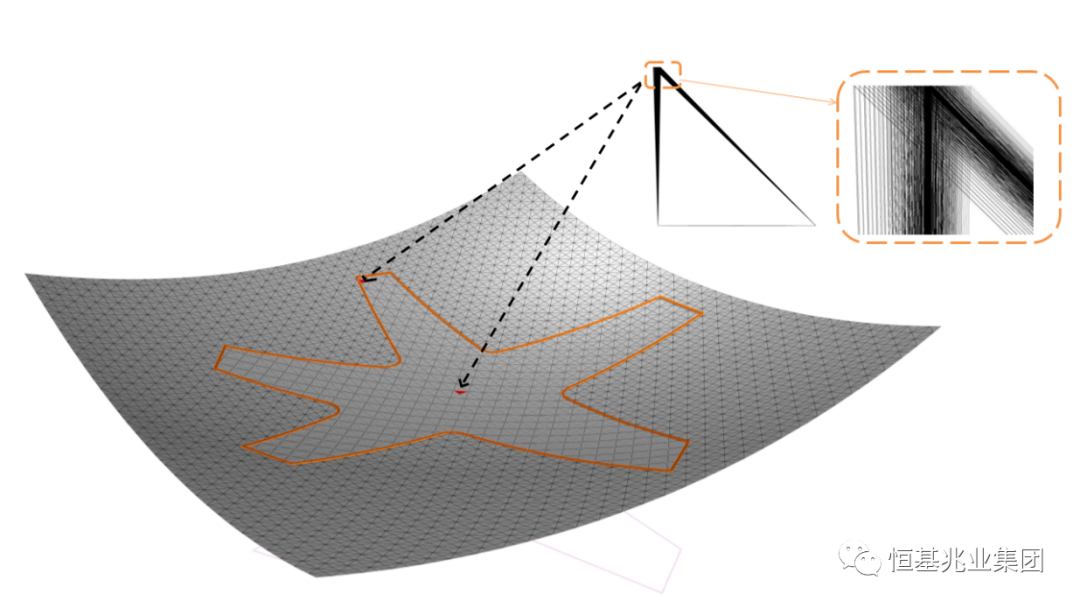

“星幕”的屋面及天花板在空间上均为立体球面，如完全基于球面进行三角形分隔划分，将会出现几十种三角形分隔模块，这将给施工、加工及切割造成较大困难；另一方面，这些三角形分隔模块的差异性绝对值较小，在现场拼装时极易出错。

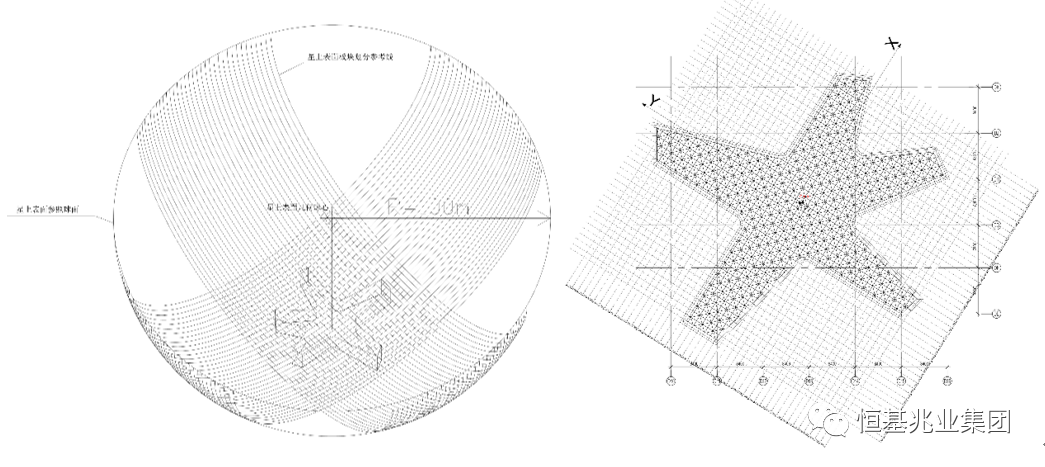

“星幕”原屋面与天花板各种三角形模块种类叠加示

EOC伦敦设计团队对于屋面及天花板三角形分隔模块进行了填充模拟及对比研究，按机械公差加工控制原则，将三角形分隔模块进行归并，有效地降低了铝板加工及安装的复杂性，同时又保持了外观分隔在视觉效果上的均匀， EOC设计团队的研究成果和相关建议也为建筑师做细部划分提供了重要依据。

“星幕”屋面与天花板三角形模块填充模拟过程

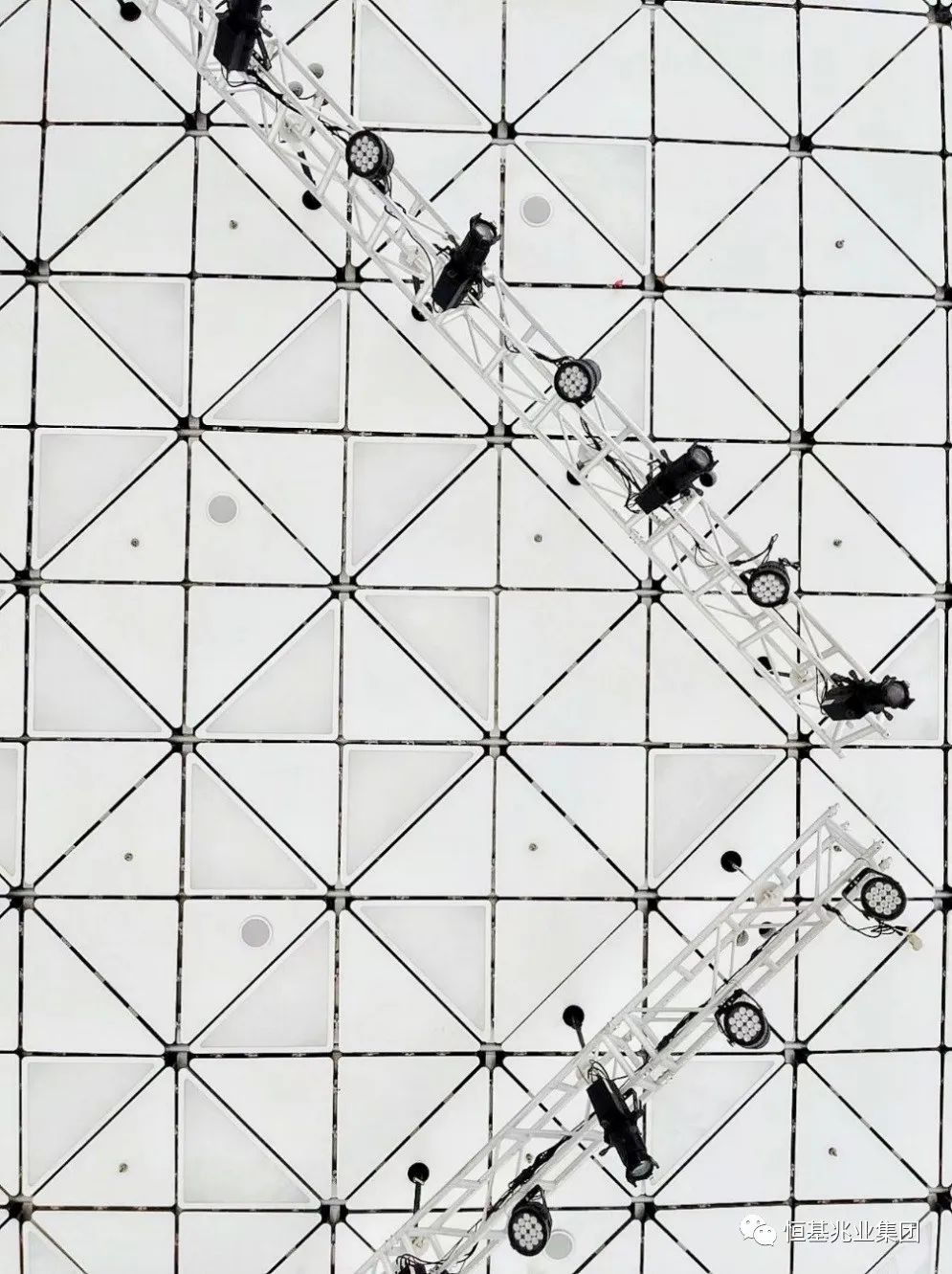

“星幕”天花板三角形模块分隔

6

 “星幕”施工顺序BIM模拟分析

“星幕”共一层，仅靠10根结构柱支撑占建筑整体结构质量85%以上的屋面结构，在施工建造过程中，屋面未有合并成形时，结构不具备整体抗侧刚度，为了评估各种施工工序对于结构整体刚度与强度的影响，设计团队通过软件及BIM三维模拟对施工顺序进行分析对比，并将模拟结果提供给施工承包商作为施工方案编排参考依据。

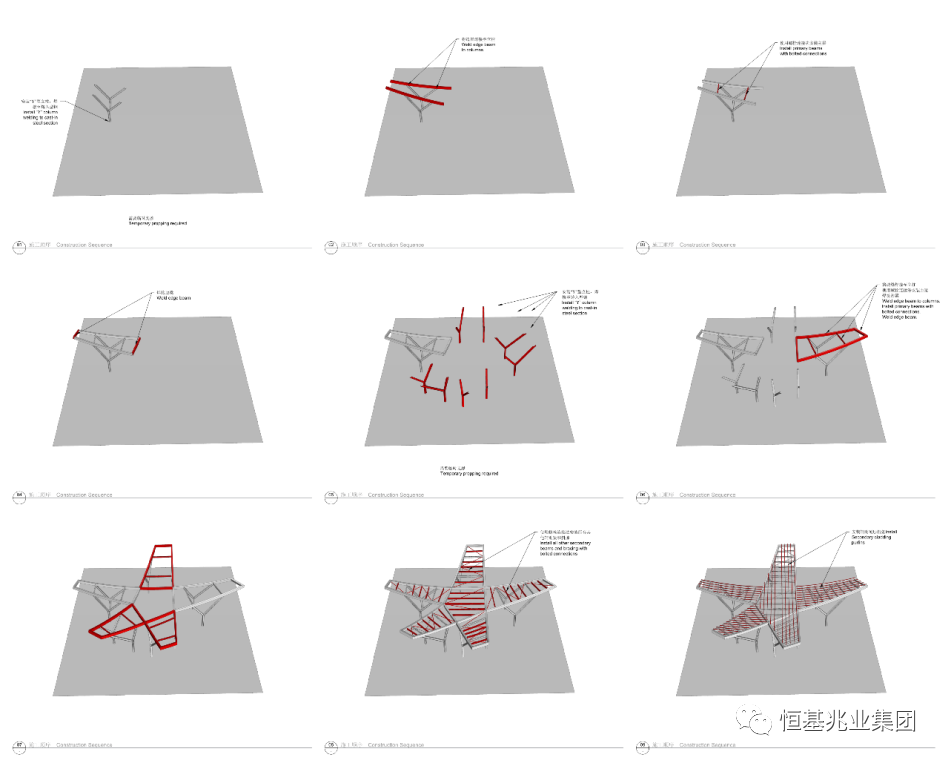

“星幕”内部结构施工顺序BIM模拟分析

7

“星幕”屋面材料反射分析-减少光污染

“星幕”屋面呈几何立体球面弯曲，在阳光直射的情况下，球形屋面可能将阳光反射聚焦，可能会造成光污染，在少数情况下，阳光反射聚焦甚至会对周围建筑外立面材料造成高温伤害。

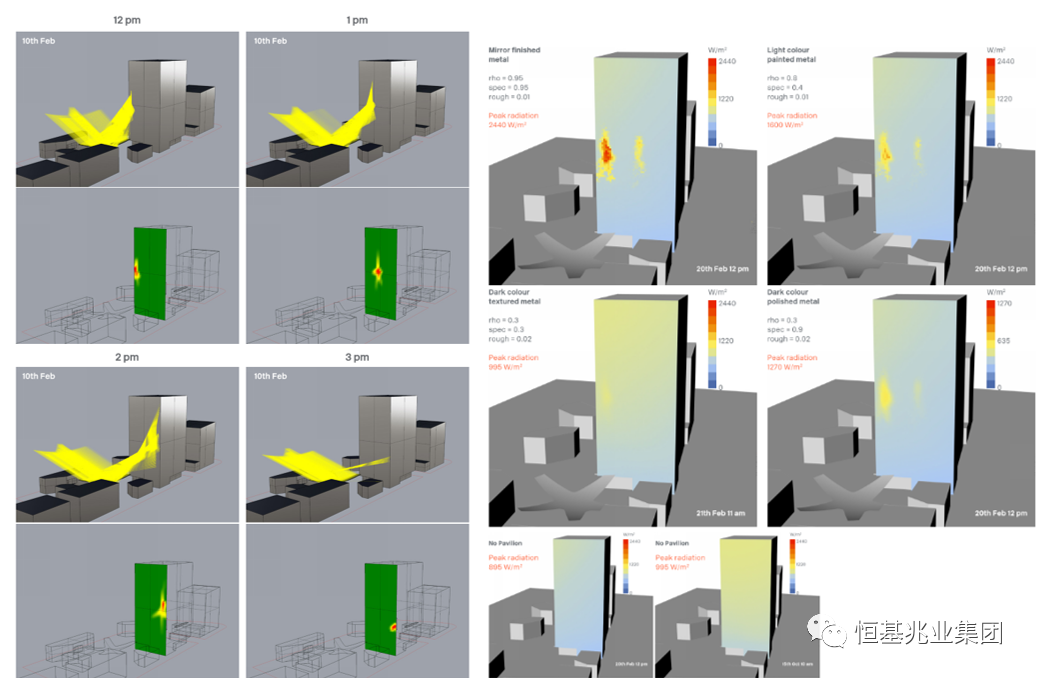

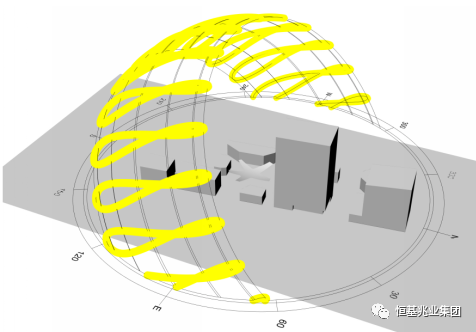

为避免上述问题，设计团队基于上海徐汇地区所处的经纬度，模拟四季阳光照射在“星幕”球形屋面采用不同反射率材料所产生的阳光反射聚焦对于周边建筑外立面影响。

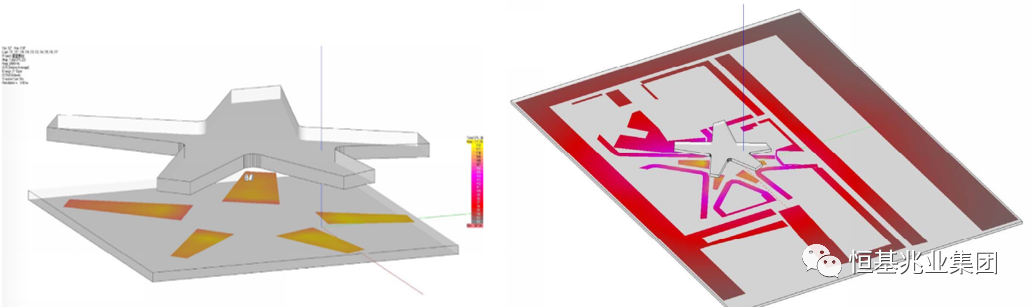

模拟四季阳光照射“星幕”球形屋面所产生的光线

聚焦对于周围建筑的影响

经过模拟分析，设计团队最后采用反射率小于50%的铝板作为屋面主材料，以降低阳光聚焦对于周边建筑外立面影响。

“星幕”最终采用反射率小于50%的铝板作为屋面材料

8

 “星幕”双层屋面的排水体系

“星幕”的球形屋面排水对于设计团队来讲又是一项挑战，如果屋面排水不能做到有效及时，在极端气候出现时，整个建筑就会像一个巨型大碗，而雨水将在这个“大碗”里积攒的越来越多，对于建筑结构造成额外的承重负担。

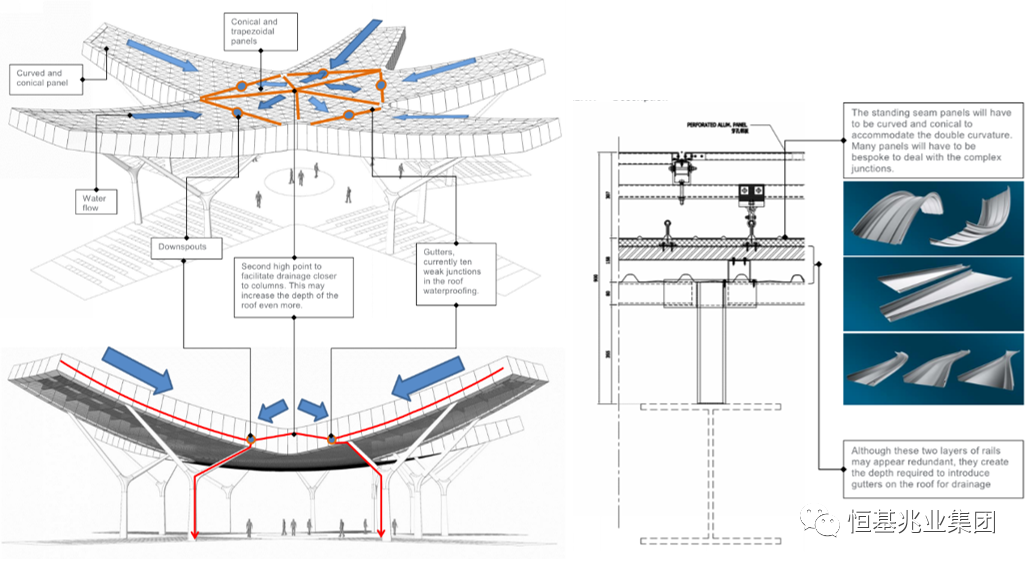

为此，设计团队开创性的采用了双层屋面排水体系，第一层(上层)屋面采用开缝铝板设置，屋面铝板之间有20mm的缝隙，在暴雨气候下，一方面让落在中心区域的雨水可沿布置在该区域四周的排水沟实现有组织的快速排水；另一方面让落在其他外围的雨水也可通过缝隙流向第二层(下层)屋面；设计团队在第二层(下层)屋面设置了完整的TOP防水卷材，并可通过内部二次结构找坡向排水沟汇集。

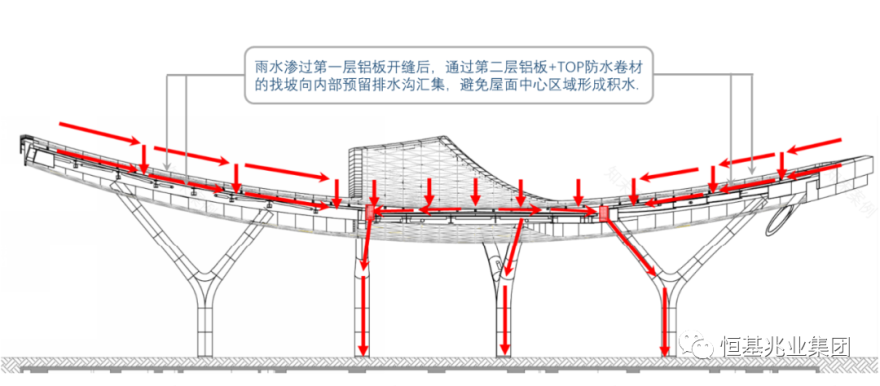

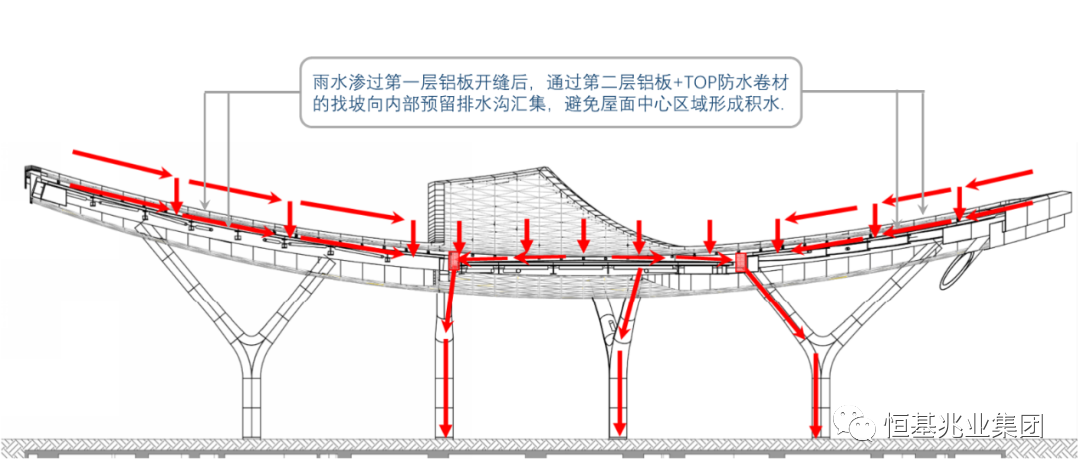

“星幕”双层屋面排水体系示意

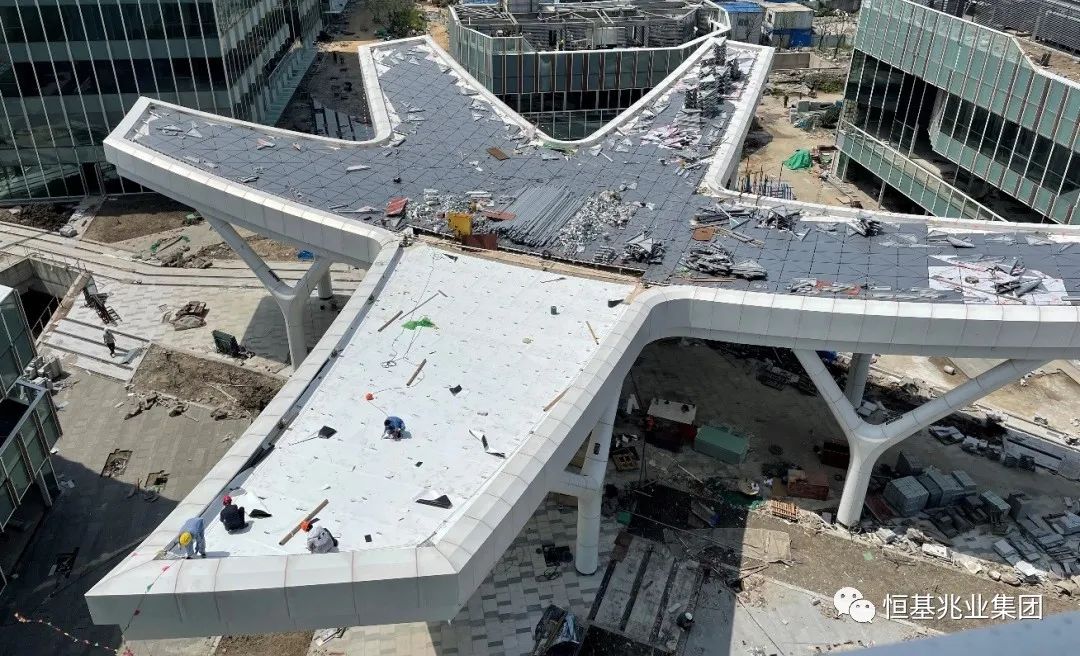

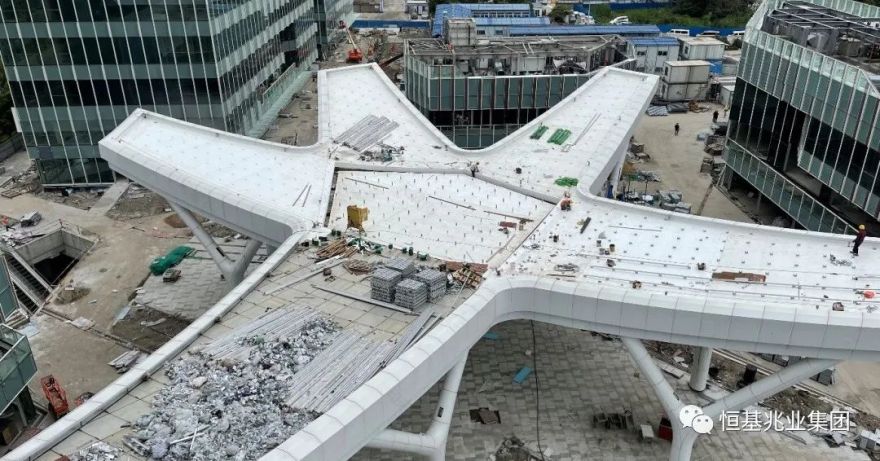

第二层(下层)屋面铝板+TOP防水卷材及内部排水沟施工中状态

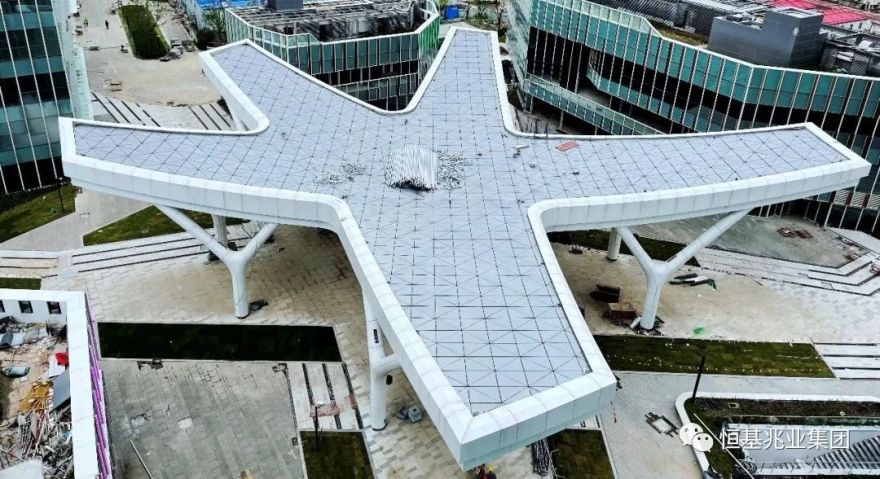

第一层(上层)屋面铝板施工中状态

9

内藏玄机的吊顶天花系统

“星幕”承载了多场景使用功能，包括消防安全系统、监控安全系统、喷雾降温系统、定向送风系统、RGB灯光系统、舞台吊点悬挂及收线系统等，实现建筑多功能的系统和设施均隐藏在仅1.2m厚度的吊顶天花内，可谓“螺蛳壳里做道场”，麻雀虽小但五脏俱全。

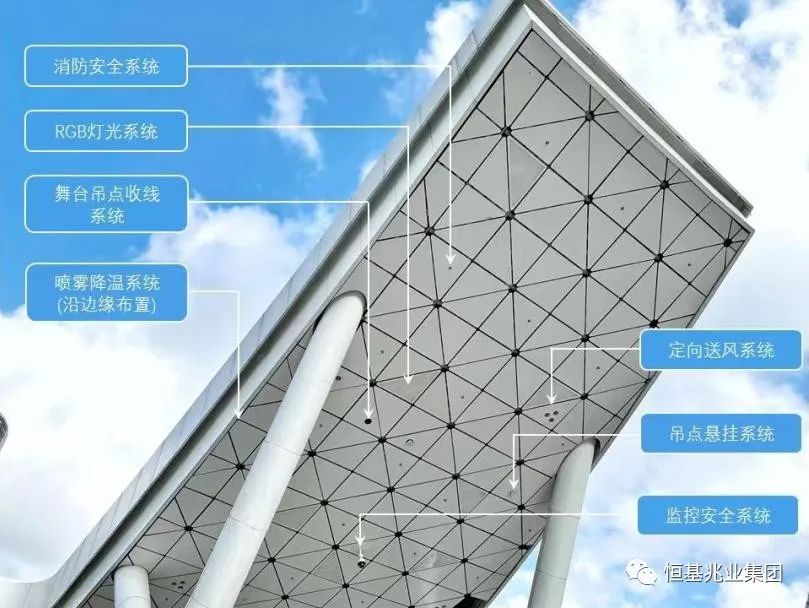

“星幕”天花板内隐含设备及功能示意图

在  “星幕”众多使用场景中，作为演出场地的功能对于场地硬件设施和设施的扩展要求最高。设计团队通过专业舞台灯光及AV音响布置顾问咨询，在“星幕”中预留和预设了专业的硬件设施及输入/输出接口，满足多场景的演出需求。

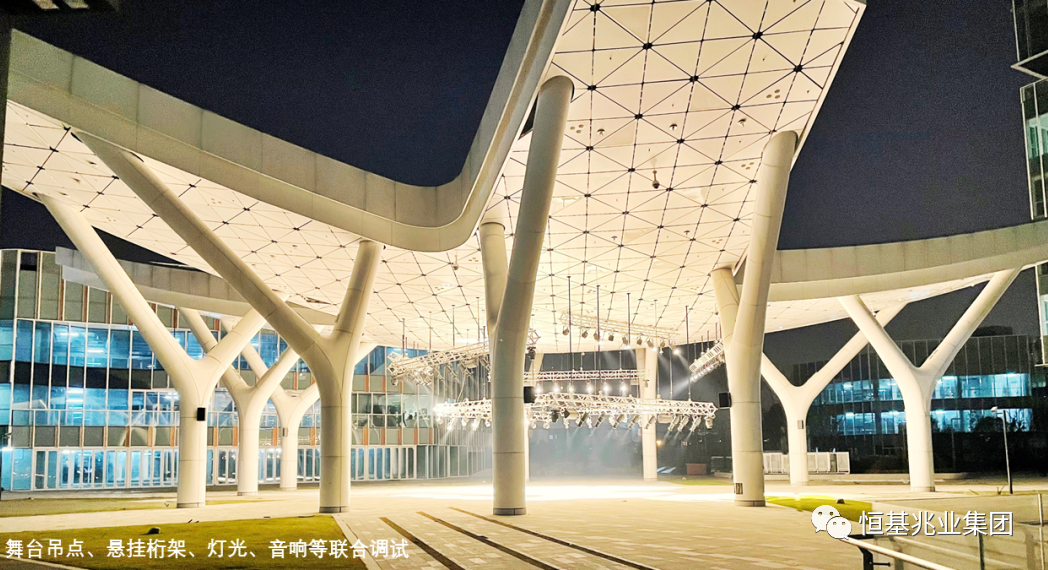

“星幕” 舞台灯光及AV扩展系统

10

 “星幕”的噪音监控系统

星瀚广场的西侧和北侧均有居民区，考虑到“星幕”在作为演出场地举办活动时，会对居民区造成影响。对此，设计团队进行了声场模拟，在“星幕”单体旁设置噪音监控系统，如在特定时间段，噪音监控系统监控到超过设定标准的音量，将会推送警示信息到现场管理人员的设备上，以方便现场管理人员及时通过设备调控音量。

举办活动时音箱声场及音量模拟

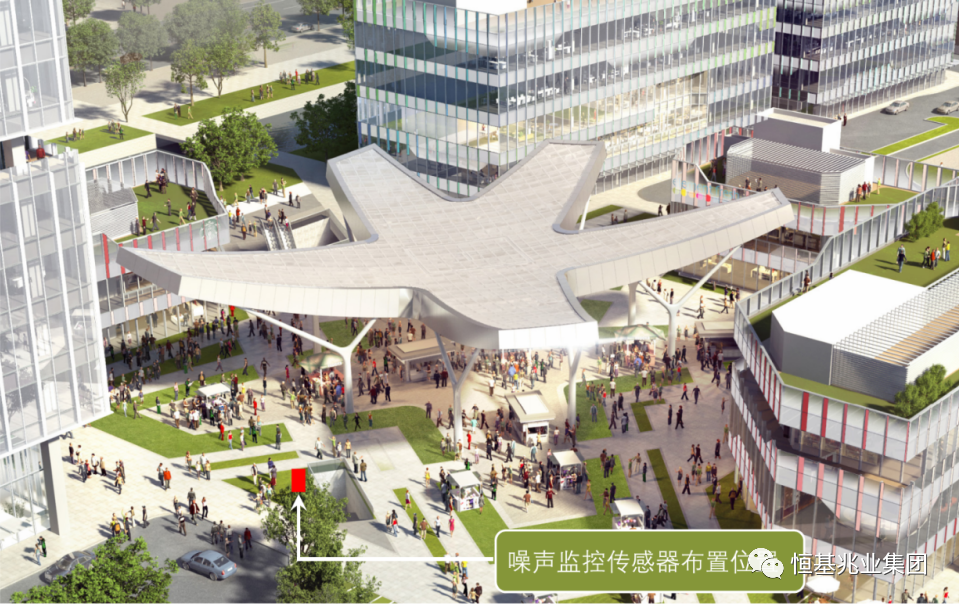

布置在“星幕”旁边的噪声传感器位置示意

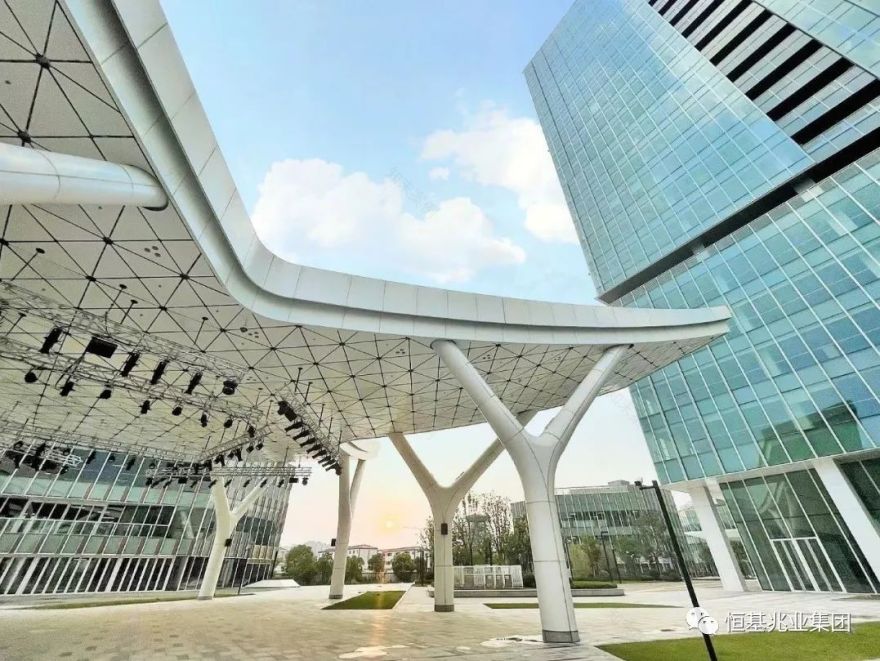

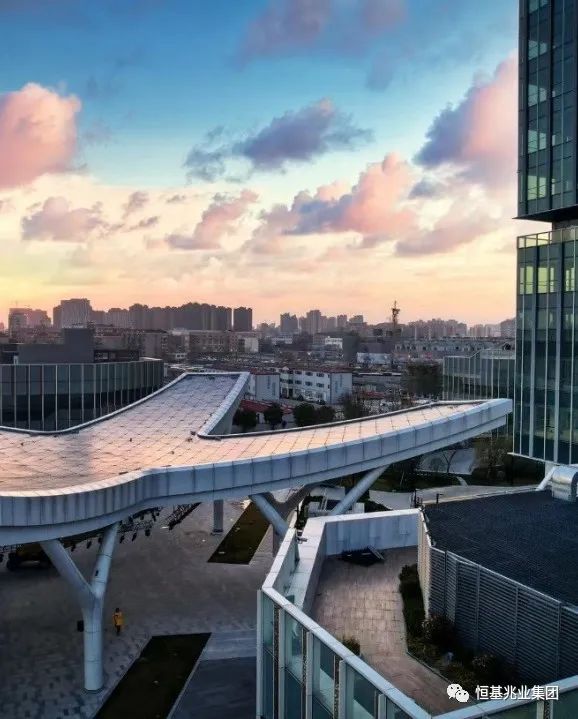

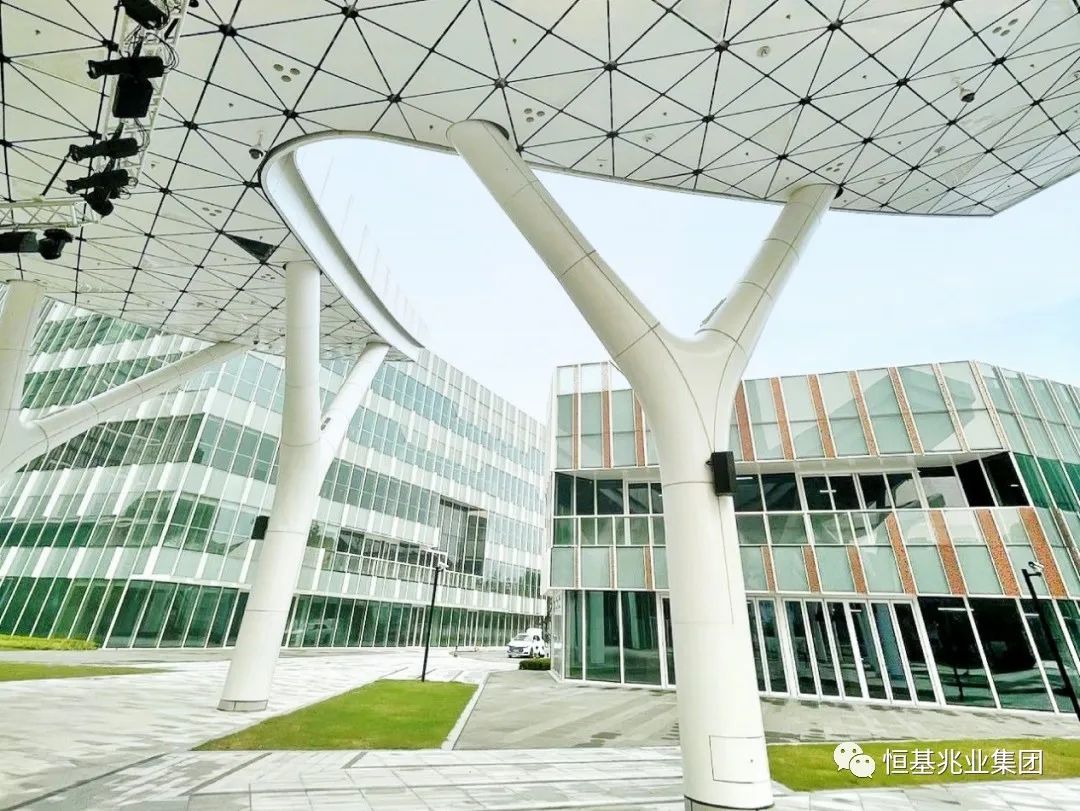

“星幕”落成实景

左右滑动查看星幕实景

上海星瀚广场的“星幕”形状与“星”Lumina品牌logo相呼应，致力于传递多元、活力和精彩昂扬的工作生活新体验，重新定义商务工作新方式。
