【快题复原】中国矿业大学2022年建筑学高分快题高清详解！

01

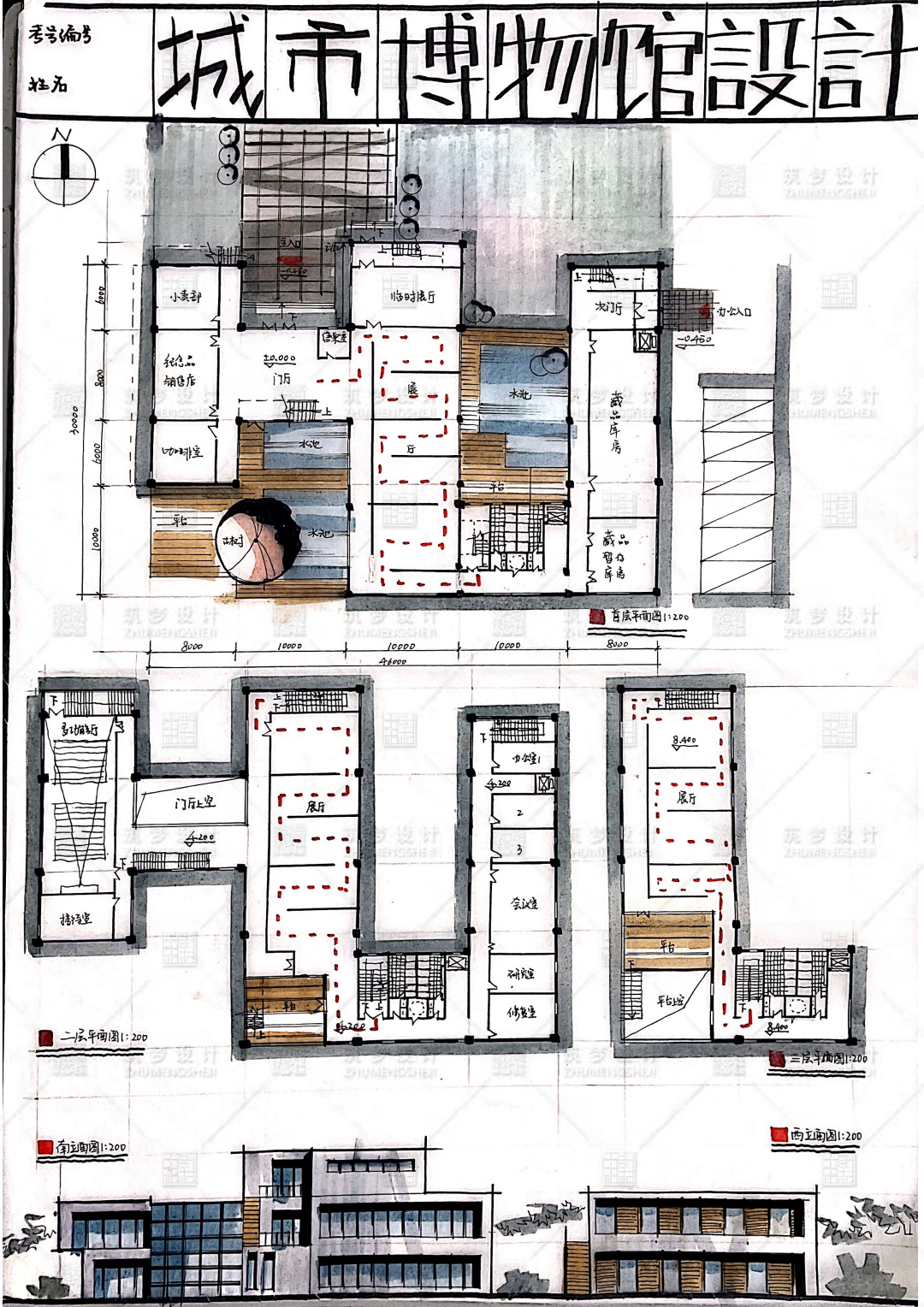

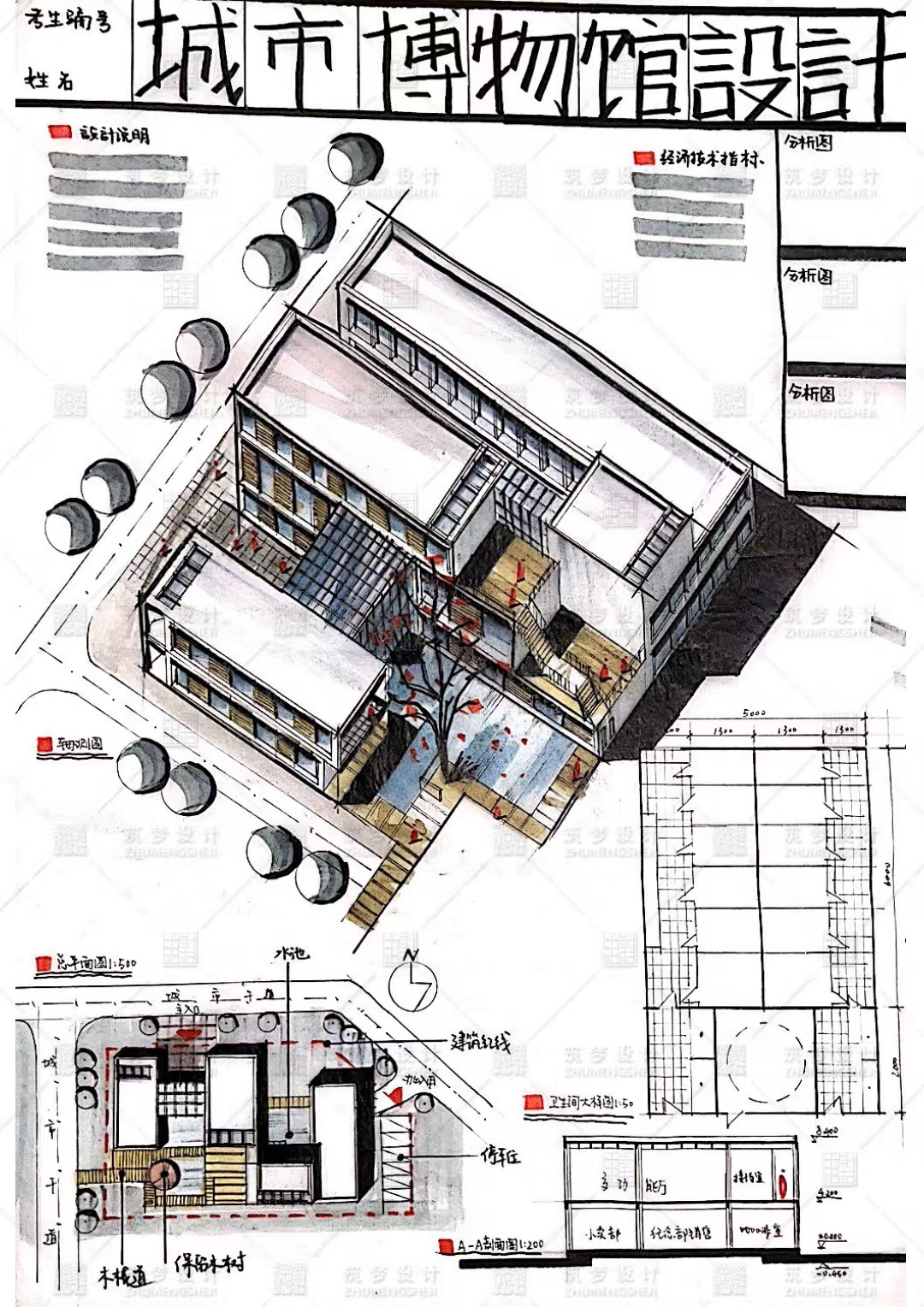

图纸展示

02

图纸分析

1.总平面图分析

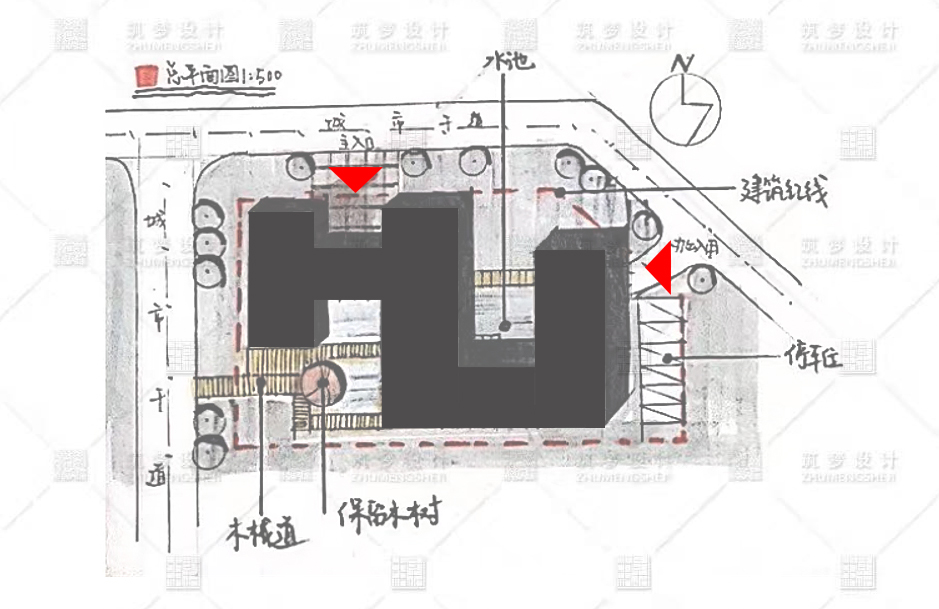

（1）图底关系分析图

整个建筑体量均匀分布于场地之中。建筑形体采用“工”字形和“U”字形的组合完美契合了场地形状，也对保留树木做出了半围合的效果进行呼应，以便游客可以更好的观景，同时也退让出入口广场以及围合出一些景观。

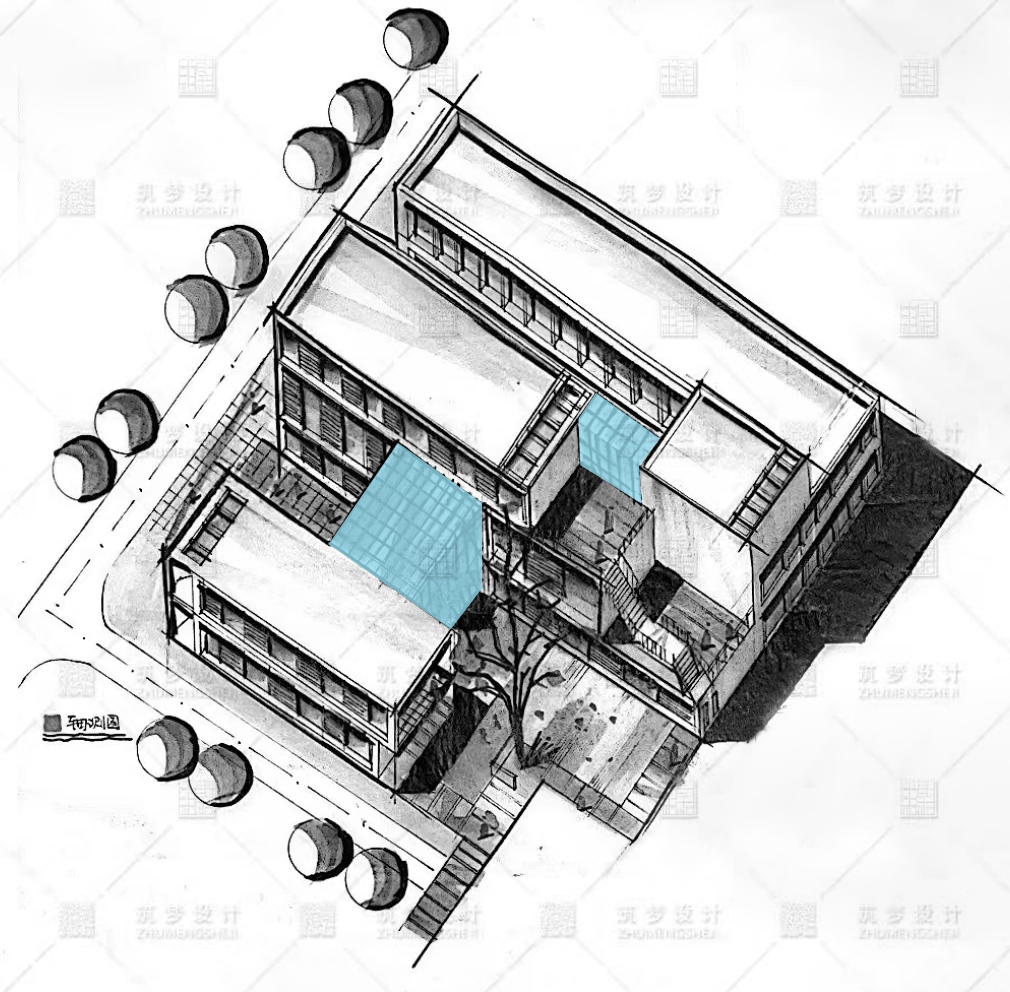

体块连接方式：建筑的三个主体体块之间用玻璃虚体进行连接，玻璃连接体会使整个建筑看上去更加通透轻盈，虚实结合。

室外平台置入：在中间体块上加入不同标高的室外平台，为游客提供一个很好的观景场地，在呼应古树的同时也在一定程度上削减了整个建筑的体量。

（2）场地设计分析图

①材质表达、设计手法

该图纸的场地设计较为丰富，主要是绿化部分。作为一个博物馆类型的设计，大量的景观设计可以使游客放松达到更好的观览效果。在其中也增设了许多细节比如：水池、木栈道等。硬质铺装仅占小面积，在入口处起引导人流的作用。

②场地保留树木的应对方式

在场地中如果有保留树木时，我们可以采用很多种应对方式，比如围合、半围合、不围合等。古树可观树根、观树干、观树冠、观花朵、观果实等等，设计者可以根据想让游客们观赏到树木的哪一部分来具体设计出应对策略。

比如图中，在树干周围设置围合的木栈道以此来观树干，增进游客和树木的距离来增加与环境的互动；在树木东侧设置不同标高的室外平台，可以远观树冠达到互动的效果。

③人流组织

在主要人流来向北侧设置了铺装上的引导，同时也将停车位设置在了靠近办公入口的一侧，考虑了停车场与办公入口的联系，方便博物馆内展品的拆卸和运输。同时也做到了参观人员流线和办公流线、展品流线互不穿插。

2.平面分析图

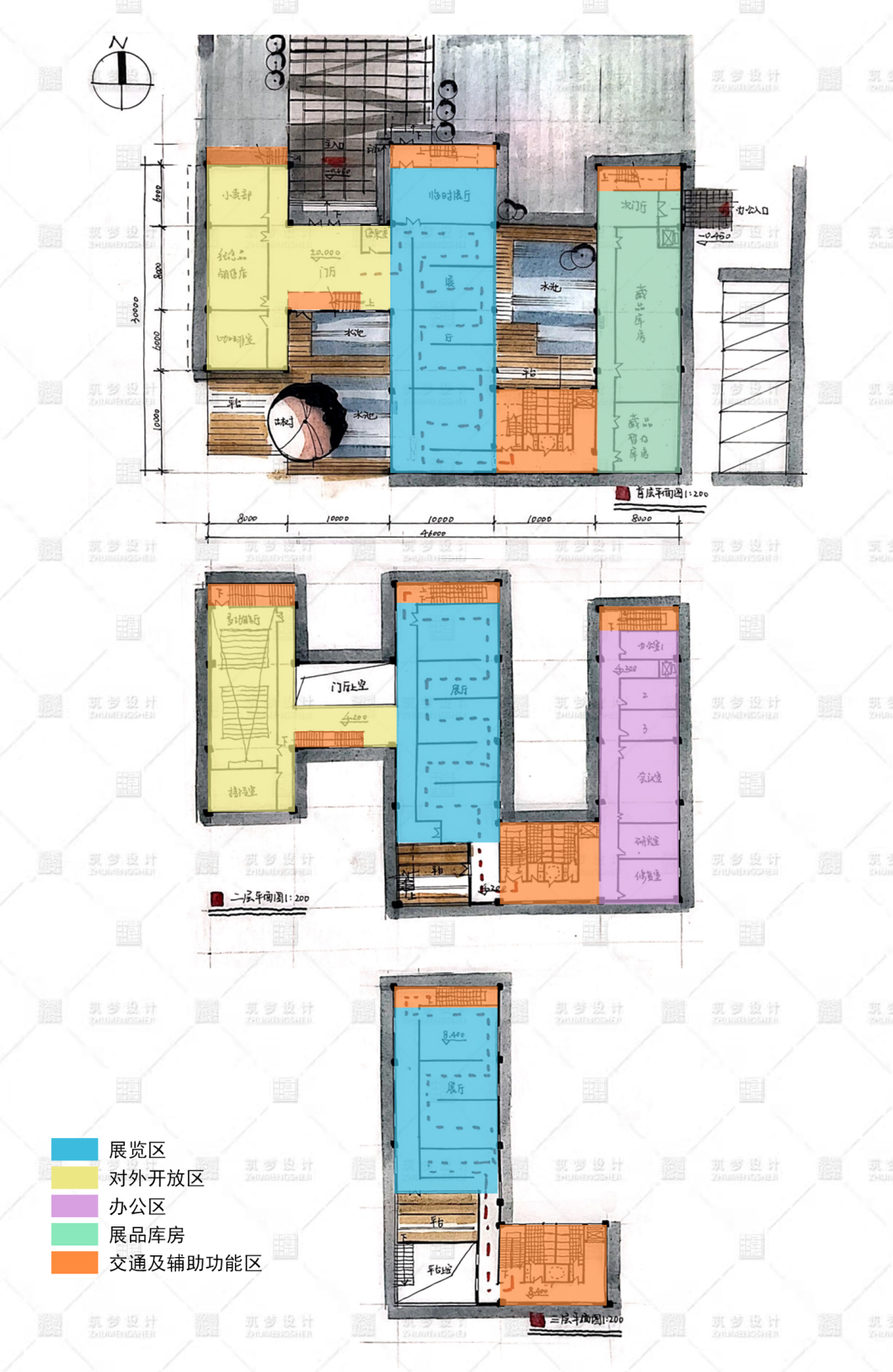

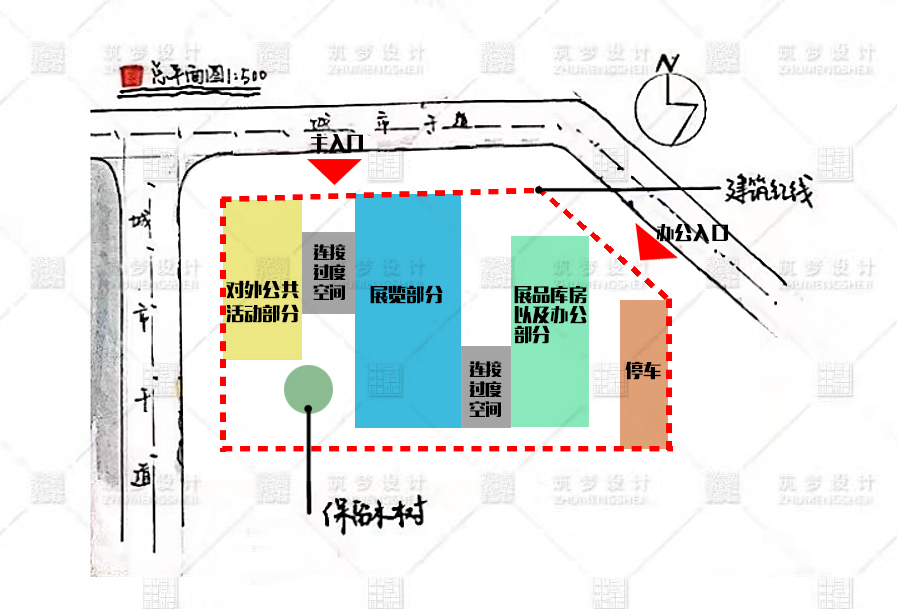

（1）功能区分析

①地块相对整齐，我们可以根据地块形状，选择合适的建筑形体；

②建筑北侧的城市道路是人流的主要方向，因此将场地主入口设置在这一侧；

③场地内有保留树木，要注意对树木的呼应，因此用展览部分和对外公共活动部分对树木进行一个半围合，使游客在观展的过程中也可以观赏到树木，增加互动；

④地块东侧设置办公入口，所以布置了停车以及展品库房等功能；

⑤在三个主要体块中间加入一些连接体，赋予辅助性用房的功能；

⑥在体块围合的部分可以置入大量景观来丰富场地。

⑦各个功能分区明确，互不干扰，同时在每一个功能分区中都有各自的楼梯，多功能厅有独自对外的出入口以及疏散楼梯。

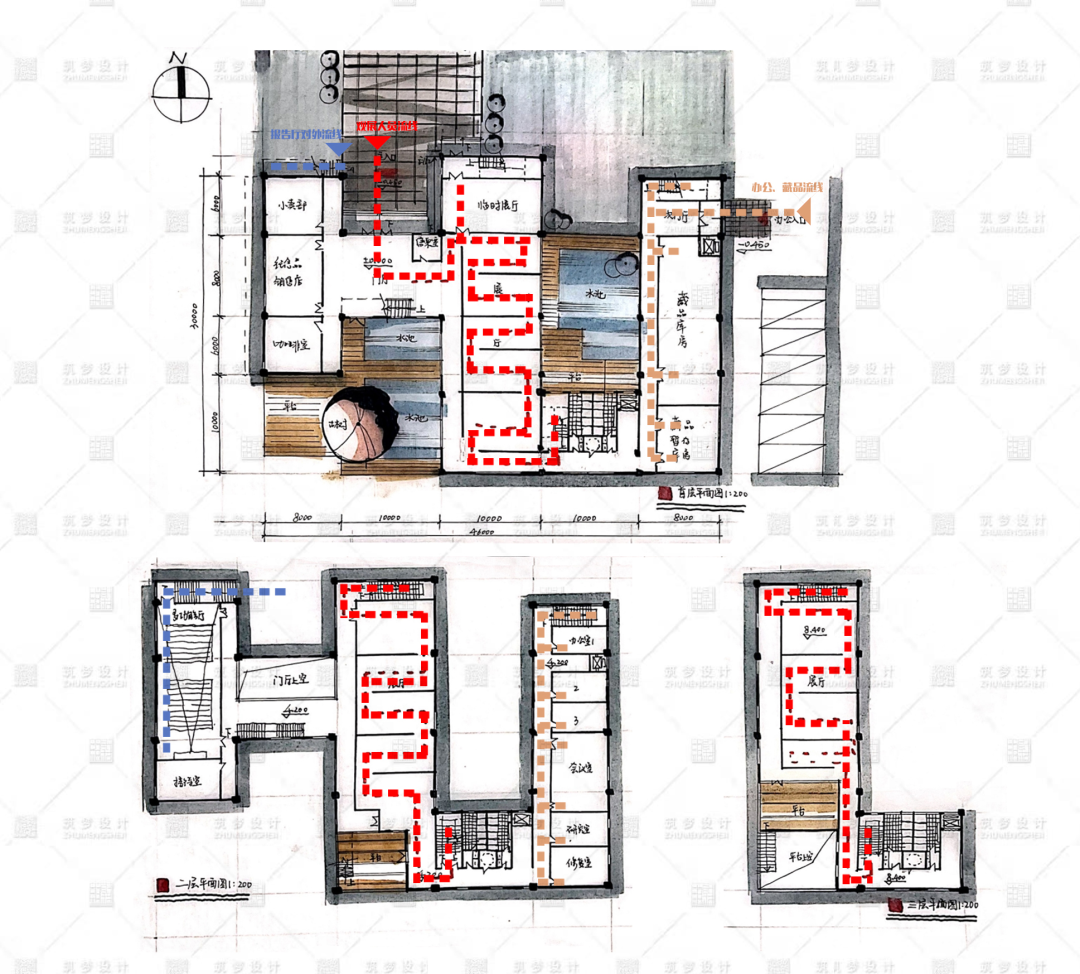

（2）流线分析

①快题中的建筑流线没有穿插，并且各自清晰明了；

②展览类建筑最重要的就是展览流线，快题中合理将各楼层的展厅进行串联；

③藏品流线、办公流线均没有与展览流线产生交叉；

④多功能厅也设有独立对外的出入口以及楼梯；

⑤在快题中我们可以将展厅的流线直接用亮色马克笔绘制在平面图上，起到强调醒目的效果。

（3）

卫生间大样图

快题中经常使用的卫生间形式，积累后在快题中可直接应用。

（4）趣味空间平面表达

通高空间+直跑楼梯在平面中是十分常用的特色空间处理手法，这样的做法打破了空间的沉闷性，赋予了空间特色，为展览空间增添了一份趣味，同时在剖面上也会形成一定的空间变化。

3.立面分析图

（1）虚实关系分析

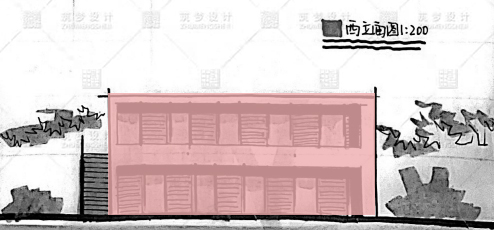

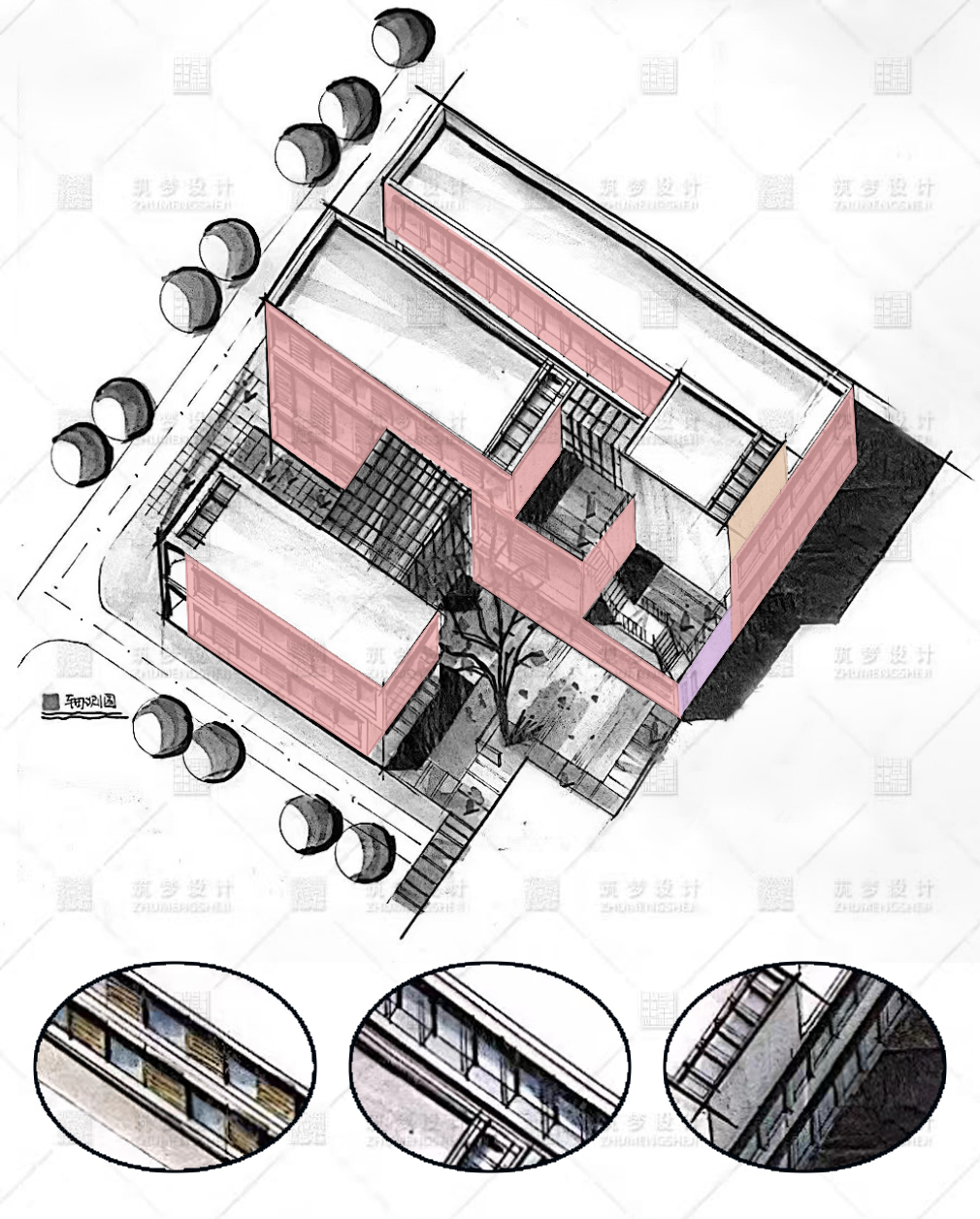

立面设计过程中，注重虚实结合，玻璃幕墙和实墙相协调布置；在效果图中，体块之间通过虚空间进行联系，使得体块虚实关系变化明显，一目了然。

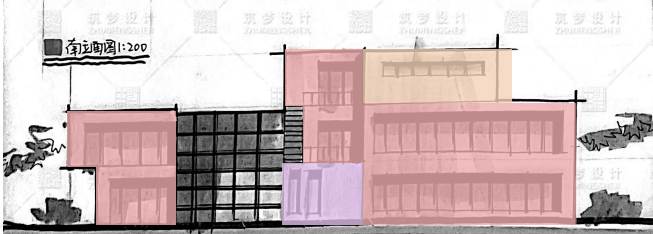

（2）立面设计手法

该方案在立面设计上采用了三种立面处理方式，在呼应建筑平面功能的同时，形成了立面的韵律感。立面设计不在于手法多样，而在于构图的平衡与协调。

其中，在一种主要的立面处理方式上加以变化，使得立面形式既和谐统一又富有变化。

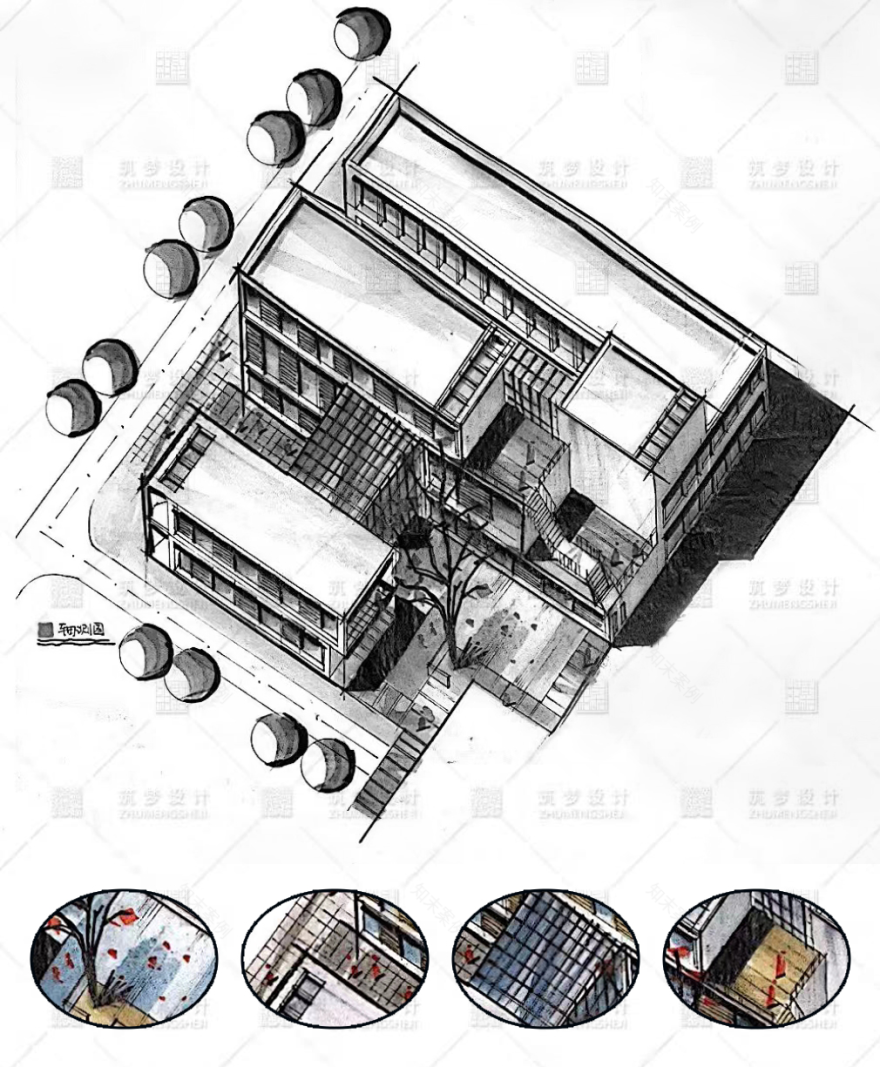

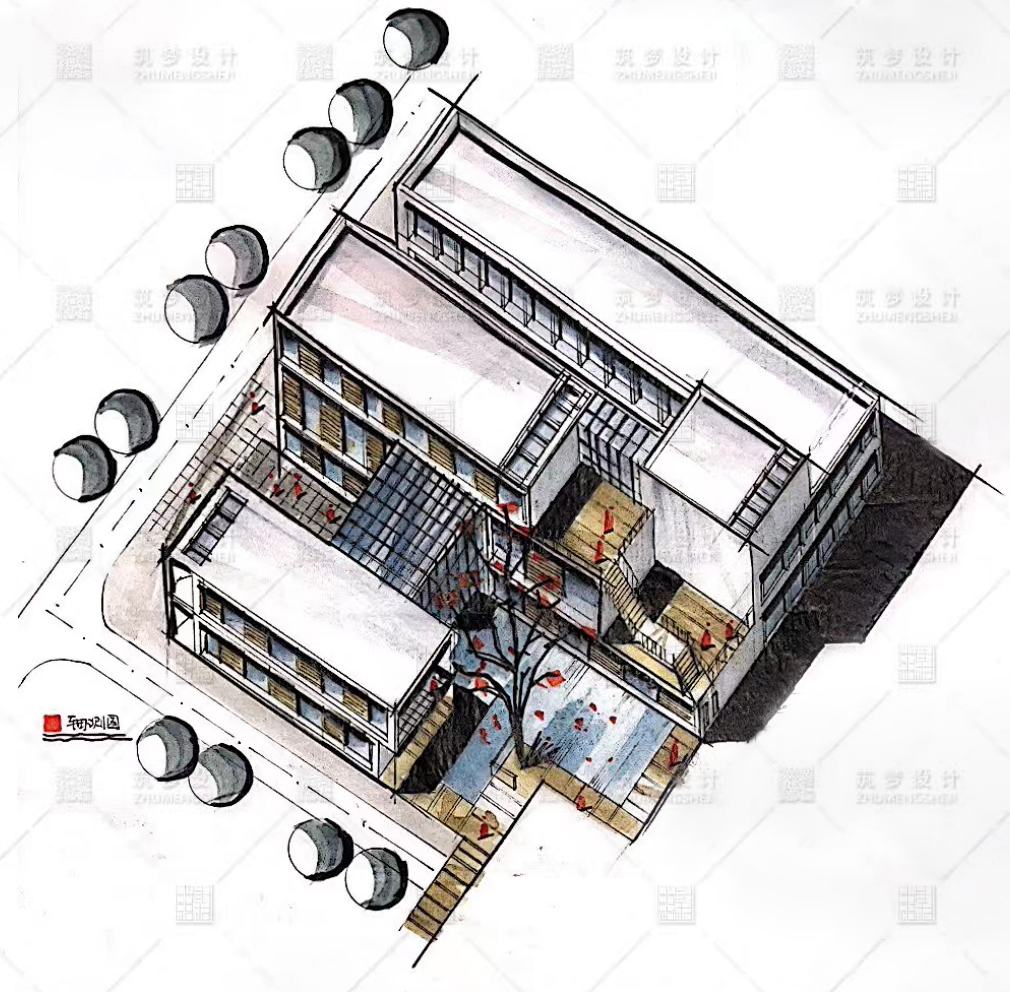

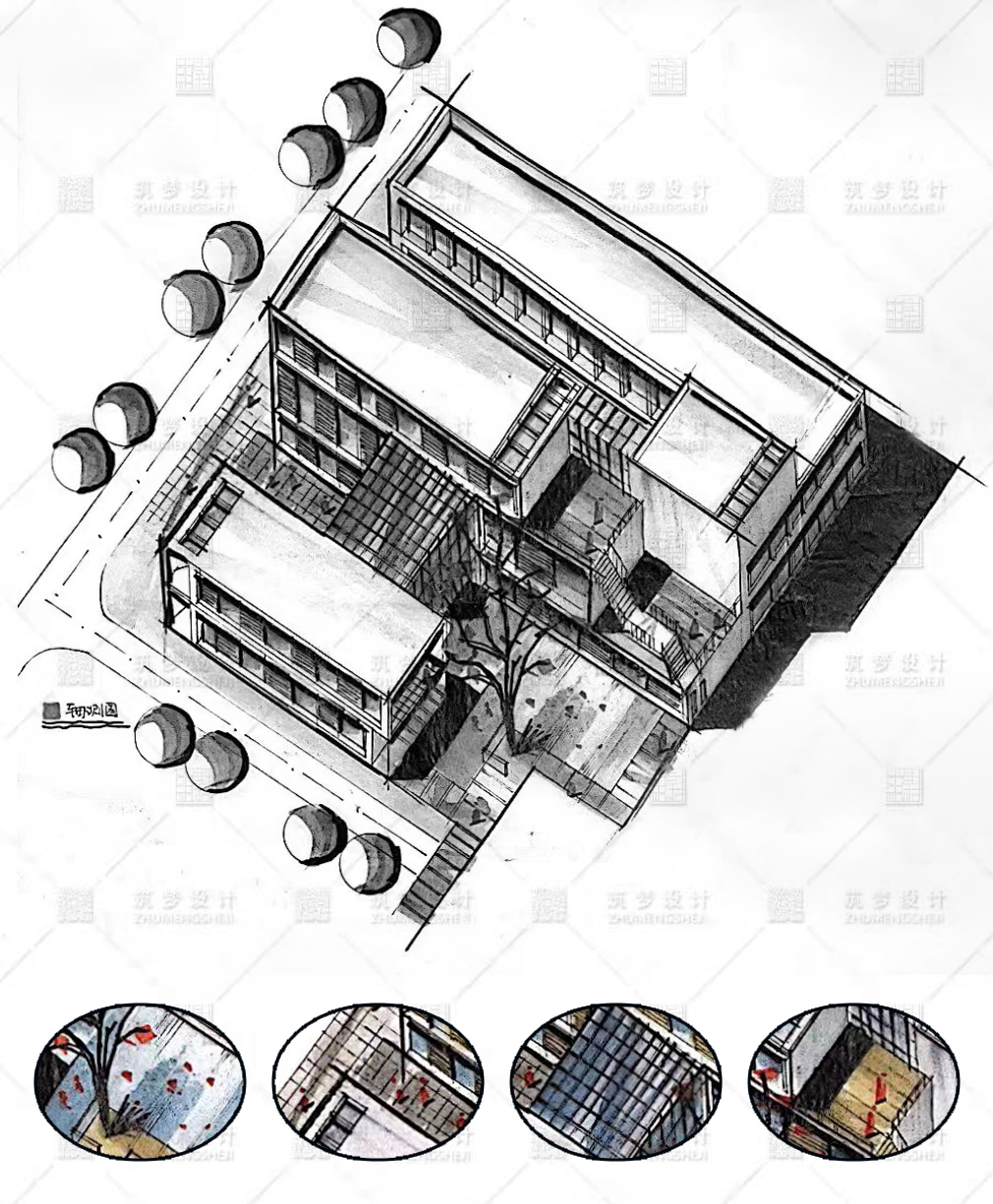

4.效果图表达

（1）明暗关系

以建筑的西立面为为亮面，建筑的南立面为暗面，明暗关系明确，层次清晰。同时在极大程度上展现了古树景观以及在应对古树景观的过程中做出的一系列空间设计。其他檐下空间、女儿墙暗面以及立面木材质与玻璃的阴影关系表达完整。

（2）效果图表现手法

场地环境（湖水、植物、平台、入口广场）、玻璃材质、透视图人物。

03

平时练习快题展示

1、利用坡屋顶、小体量呼应场地周边肌理；置入屋顶平台在利用景观的同时增加建筑的公共活动空间，增强建筑的公共性；入口处直达屋顶平台的楼梯设置增强了公共空间的活力。

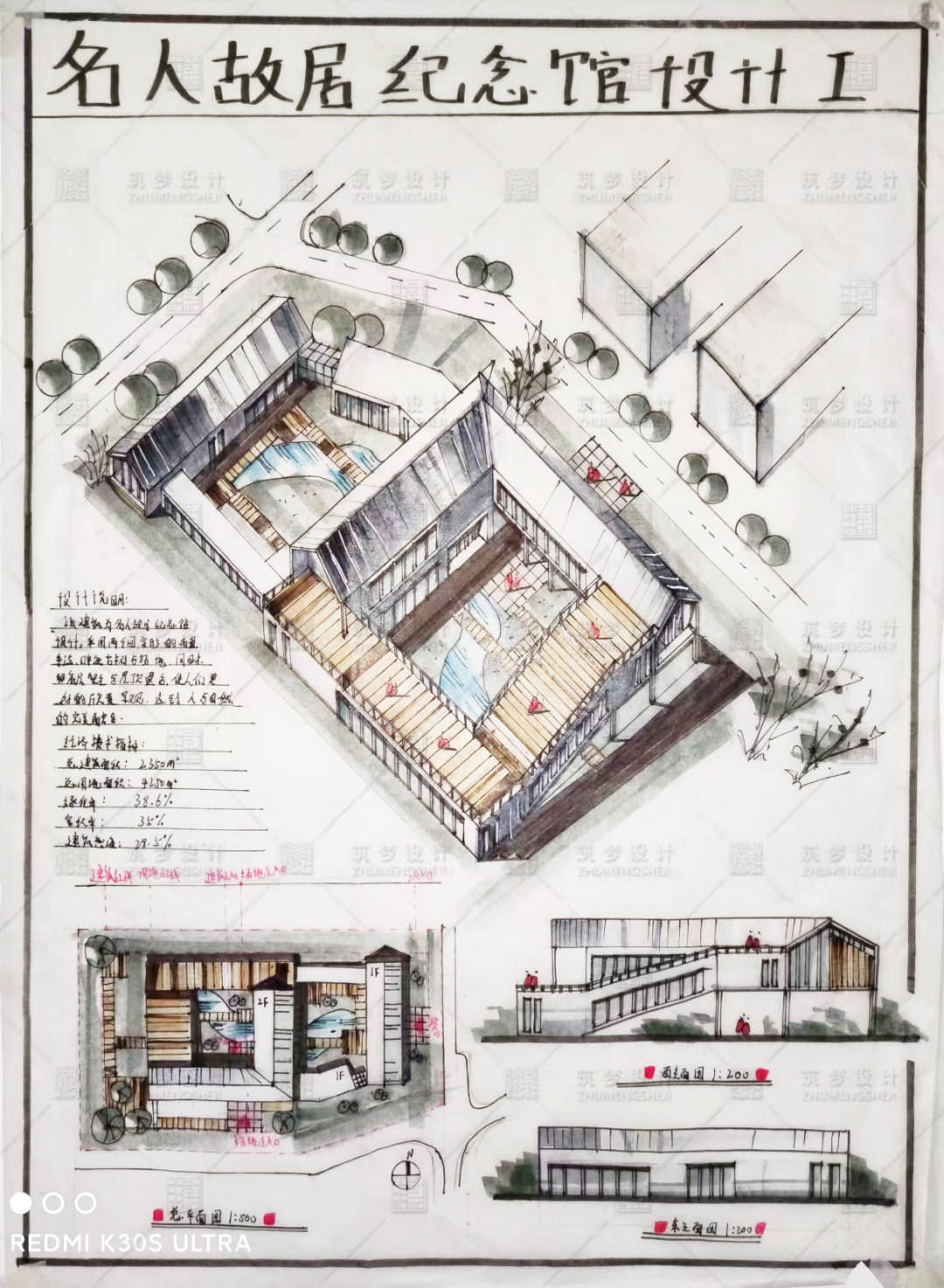

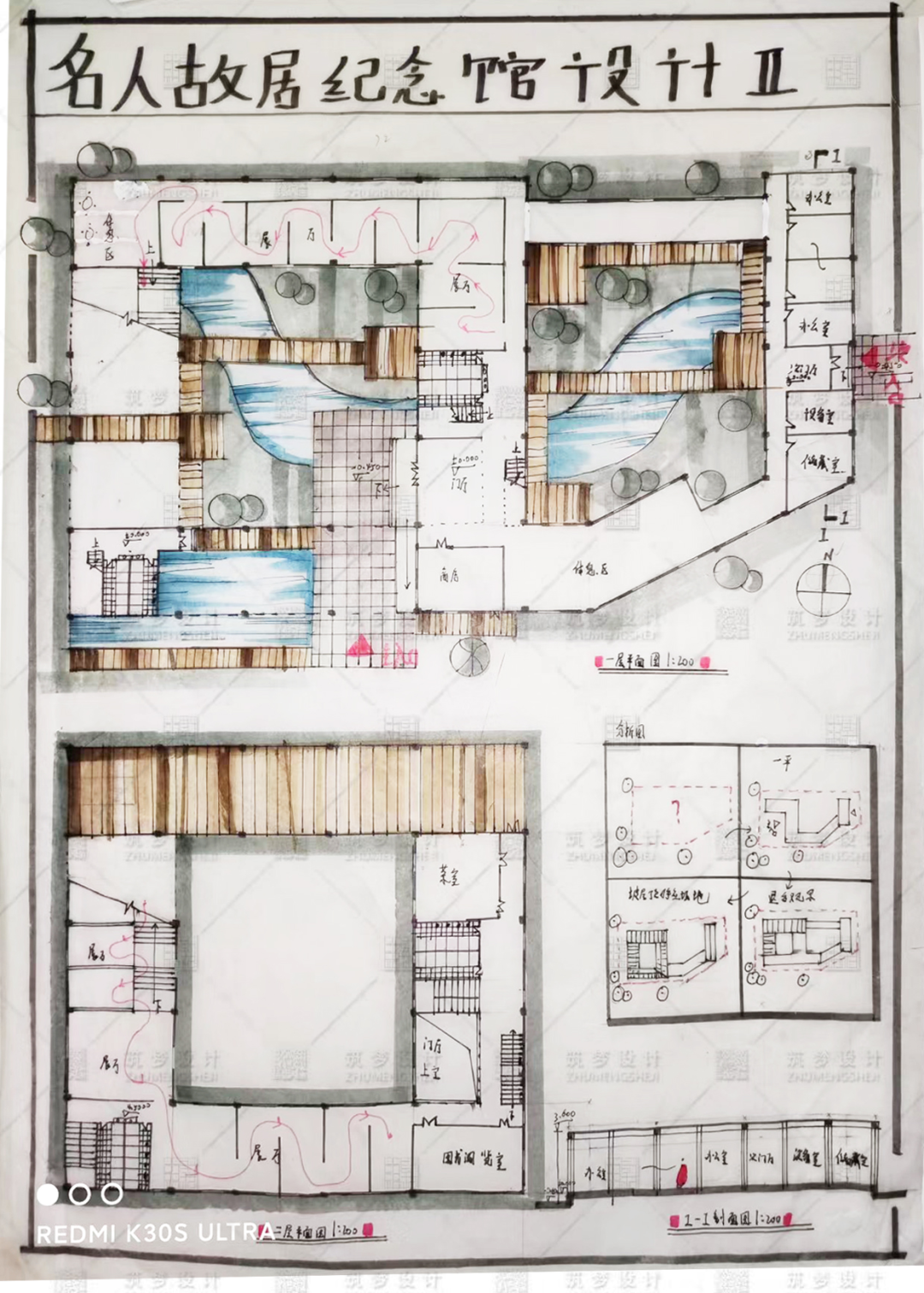

2、对纪念馆这一建筑类型的建筑风格把握得当，展览流线清晰明确；屋顶公共空间的置入结合展厅流线设计也使纪念馆这一庄严的建筑焕发出新的活力；效果图表达体现出了平面空间设计的流线性。

3、通过室内空间、屋顶平台对湖景进行了充分的利用，同时架空空间使庭院景观与湖景相互渗透；架空屋顶平台等灰空间的设计在提供公共活动空间的同时，也兼具遮风挡雨的作用，提高了公共活动空间的利用率。
