一、项目概述

            项目名称：朱家角人文艺术馆

              项目地点：上海朱家角古镇

              基地面积：1448㎡

              建筑面积：1818㎡

              设计/建成：2008/2010

              设计师：祝晓峰（山水秀建筑事务所）

二、设计背景

1.历史情境

       古镇入口处的两棵古银杏树是上海最为古老的古树之一，默默地见证了小镇百年来的标变迁，是小镇重要的标志，是人们“约会”、“碰头”的公共聚点，是人们口口相传的“老地方”。

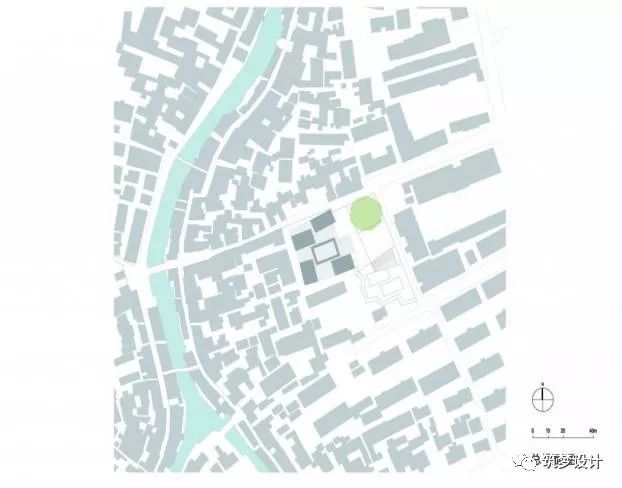

2.区位分析

      作为上海保存最完整的水乡古镇，朱家角以传统的江南风貌吸引着日益增多的來访者。人文艺术馆位于古镇入口、美周弄旁，东临两棵470年树龄的古銀杏。这座1800m2的小型艺术馆将定期展出与朱家角人文历史史有观的绘画作品。

三、设计策略

1、城市肌理

       朱家角人文艺术馆所处的地方位于江南，当地的建筑多以合院的形式进行组织与联系。大小不一的院落空间，里弄性质形成了当地的建筑肌理，而处于这种体量小进深小的外围环境下的朱家角人文艺术馆不可能是一个体型硕大的建筑形式，所以设计师采取了一种化整为零的设计想法。一层为一个整体，而二层则抽象提取坡屋顶以及里弄的设计要素，这样一种上分下合的高台性质的建筑形制在整体上还是呼应了建筑周边的建筑，与之交融。

2、与“树”的对话

       ❶

 与外

       大树下喧嚣的古银杏广场被从新整合，形成新的公共空间。我们从树下穿过进入我的建筑主体和从西侧的室外楼梯下来而后又来到我的树影之下，这一整个游览过程都以古树展开，以树为起点，以树为落尾。在新的艺术馆和古树之间形成一种新旧之间的对话，让我们感受到小镇的古韵和朝气蓬勃。

❷

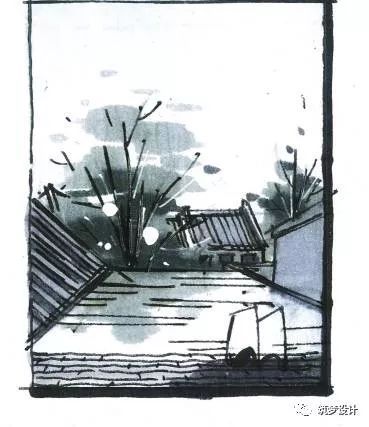

与内——水院

       在二楼东侧的水院，一泓清水占据了大半个院子，在人和古树之间嵌入了一汪水色，它不仅屏蔽了一楼广场的嘈杂，与之保持了一定的距离。同时，利用水池，以“倒影作画”，形成借景。这种画面充满着禅意，“一棵树”与“一汪碧泉”，两者相得益彰。水的引入不正是江南水乡的一段缩影。“有水则灵”，而小镇也是那样的灵动。

      ❸

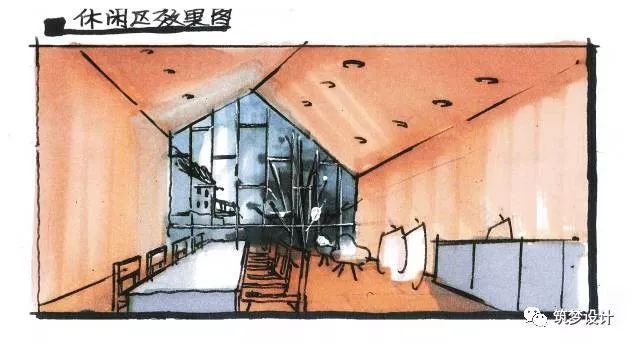

与内——休闲区

置于艺术馆二楼一侧的休闲区则用一种“框景”形式将屋外的古银杏树直勾勾的映入眼帘。休闲区静谧的读者、游客，屋外古树下歇息的老人，树荫下游戏的小孩。

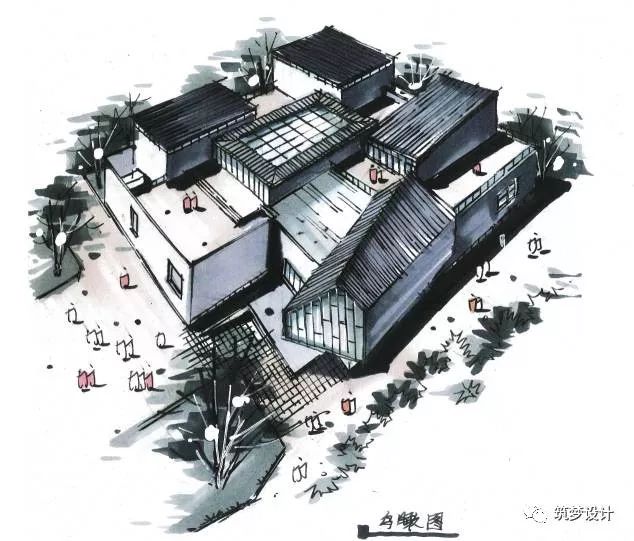

3、“里弄”的意象

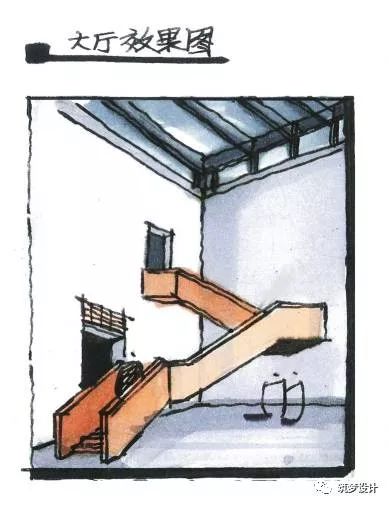

我们在一层看到的想到的就是一种聚拢，包括楼下那部醒目的木质大楼梯，都在试图聚拢人们的视线。而在二楼则更多的表现为一种发散。二层散落的五个院落是小镇的一个缩影。而院落和院落之间，分散的展厅和展厅之间，建筑师则用一种交叉的形式再次将小镇中“里弄”、“街巷”的元素再次的提炼。这一小尺度的建筑空间形式让人更加的熟悉。

四、功能、平面、流线

1、功能

朱家角人文艺术馆的功能主要分为三个部分—辅助空间、展览空间、办公空间。辅助空间单设于建筑的北侧。这使得建筑的展览空间更加的完整、纯粹。

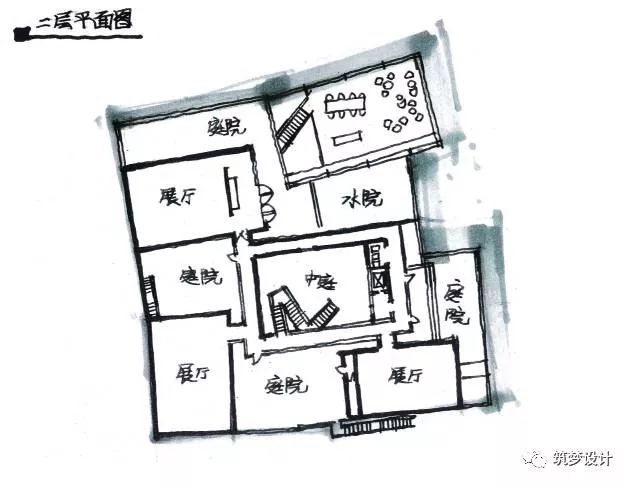

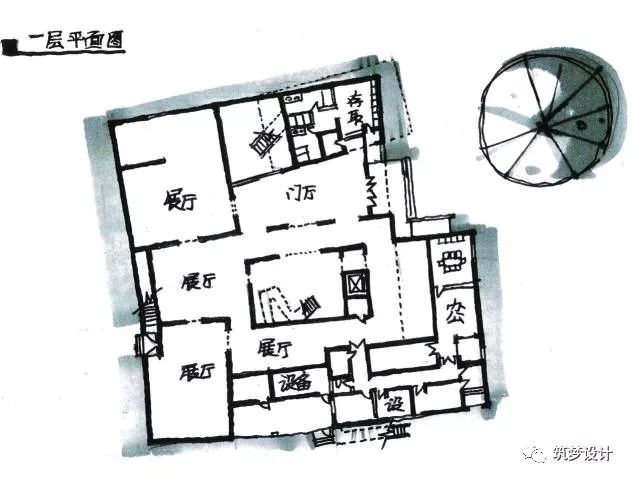

2、平面

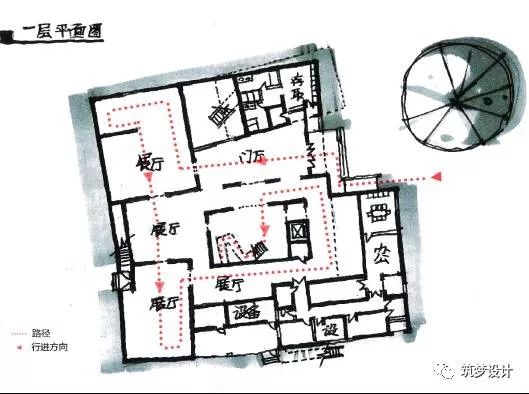

3、流线

五、我们应该学什么？

1、设计的出发点

每个建筑处于不同的环境之中，有着不用的建筑设计依据和要素。而对一个建筑设计的分析和建筑所要表达的东西之间每位建筑师都有着自己的理解。而我们可以从一个成熟的建筑师所设计的建筑作品中了解他的设计思路和立意。从大量的立意获取中试图提炼自己的设计意图和自己的设计理念，从中摄取养分，形成自己的建筑思考。

2、设计中自己感兴趣的点

对于每一个建筑，我们有着不同的解读，当然也会有自己所认可的美感。而对这些自己感兴趣的点，我们可以多多留意，融入我们自己的设计中去。

就比如本文这个设计，我认为他一楼的辅助空间就做的很有意思，三格台阶用以区分门厅和厕所两个性质不同的空间，而三步“凹”入式的台阶能暗示着人们这是一个次要的路径，但是也预示着这有一条路径。同时将残疾人卫生间置于台阶之下并开门于路径一侧，这样更加的方便和私密。

3、用建筑设计来了解建筑师

       建筑设计记录这一个设计的成长，而我们对一个个建筑进行分析的同时也在与他们的设计理念、想法走的更近。与智者同行。

好啦，艺术馆的介绍就到这里~

...........

等等！

表错过彩蛋~~

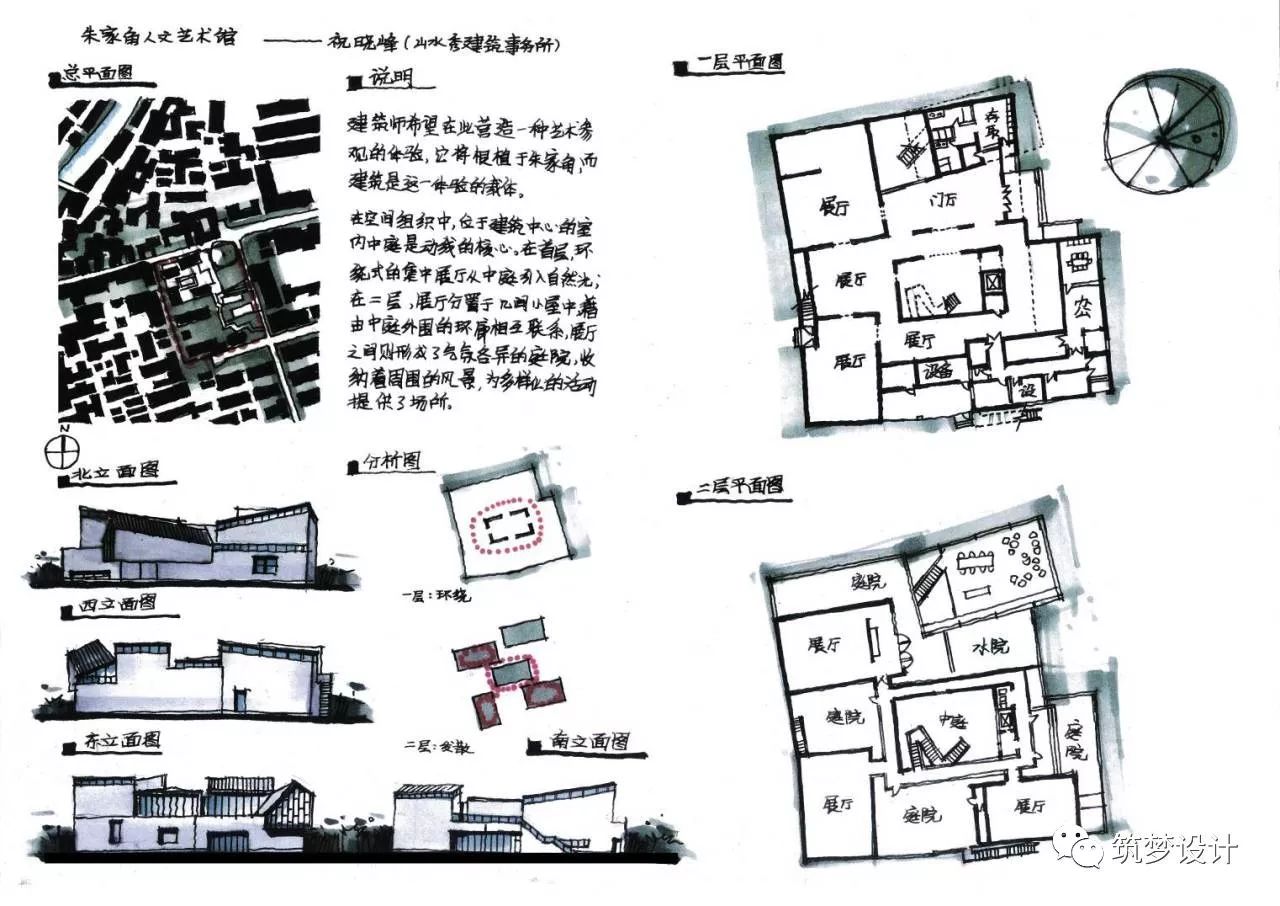

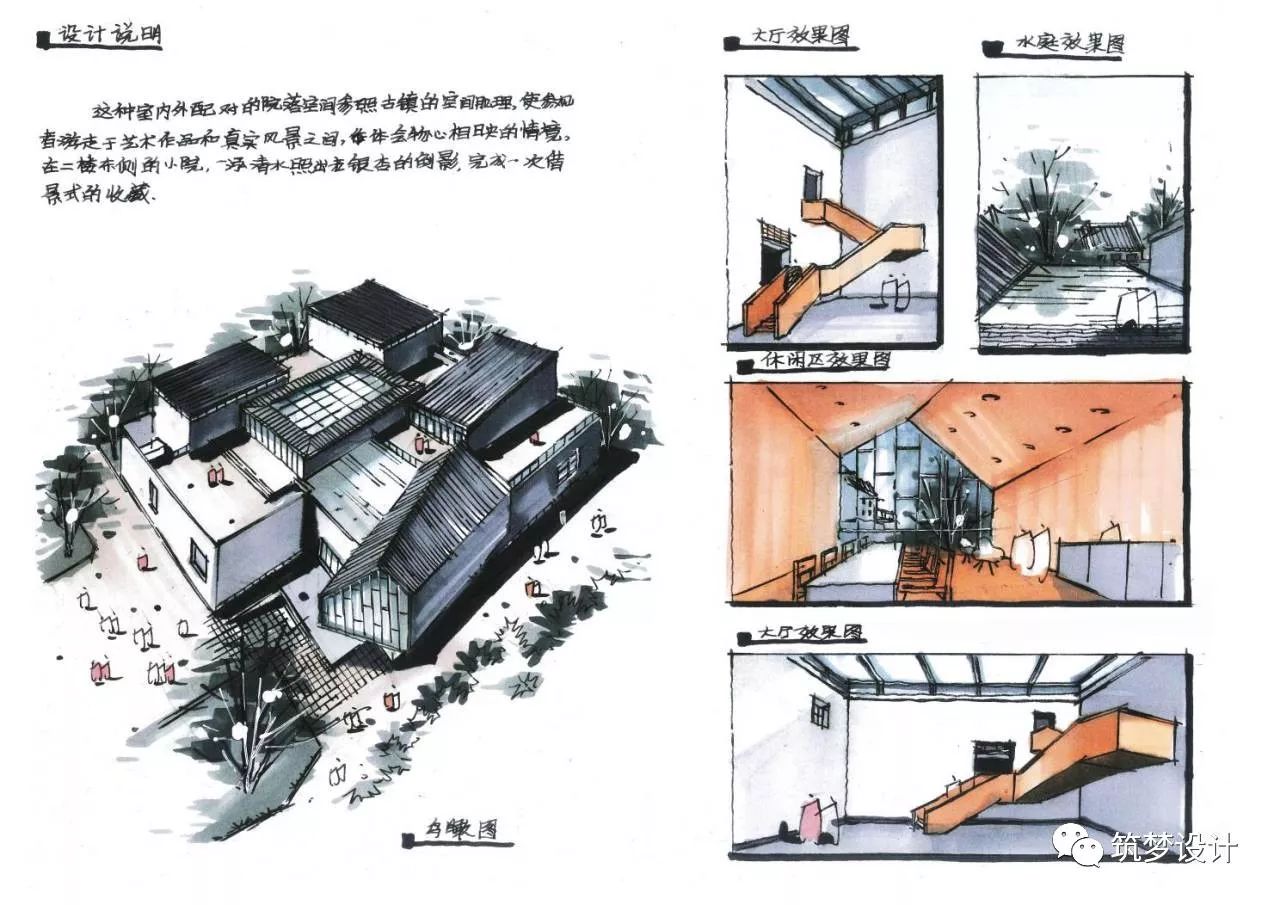

所有小图全在这里啦~
