日前，由上海宝冶承建的

宝钢股份炼铁厂原料区域环保提升改造工程

——煤场全门架封闭改造工程

喜获2020~2021年度

项

目概况

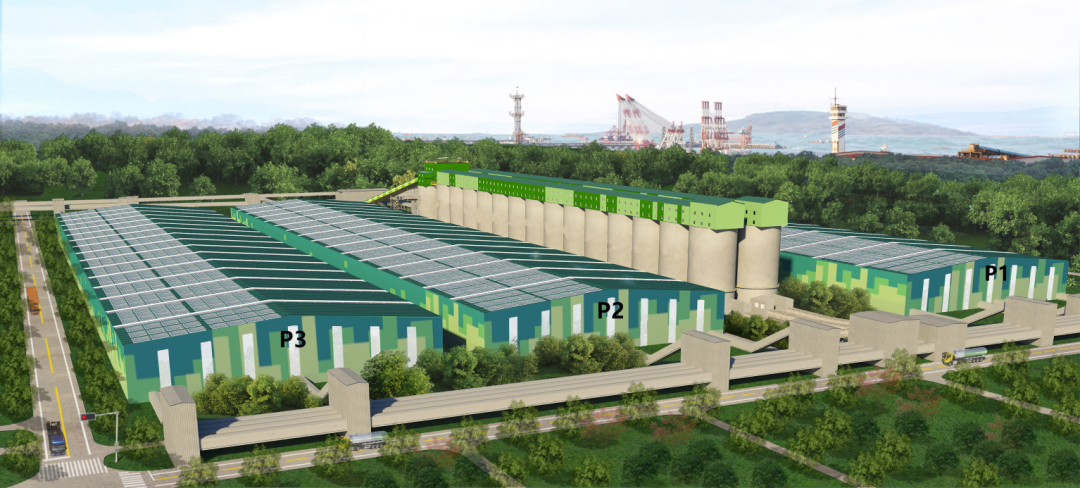

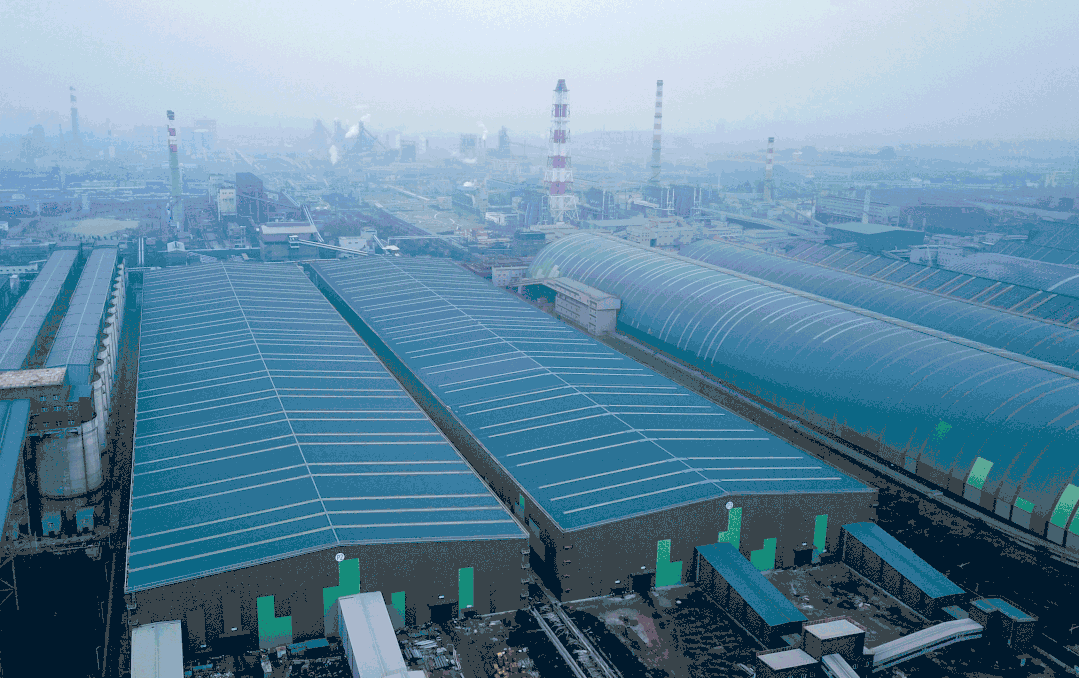

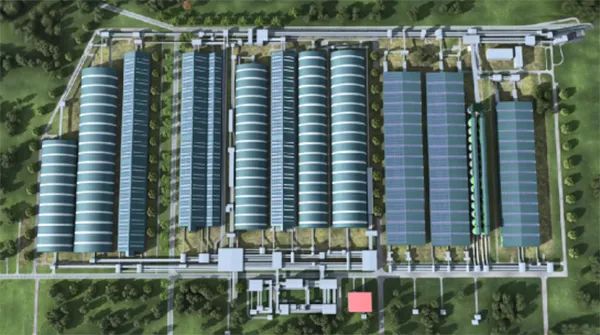

宝钢股份炼铁厂原料区域环保提升改造工程位于上海市宝山区宝山钢铁厂区内，项目建筑面积约45.3万平方米，料场贮存能力490万吨。上海宝冶施工总承包宝钢股份炼铁厂原料区域环保提升改造工程-煤场全门架封闭改造工程，该项目的建成投产，开启了我国智能环保料场建设的先河，使区域环境得到显著改善。通过环保部门监测，粉尘颗粒物无组织排放浓度已长期控制在0.39mg/m3以下，月均降尘量减少约4.94t/km2，完全符合环保指标要求。

该项目已成为

国内领先的安全、环保、高效、智能一体化

的智慧型原料场，实现了宝武集团打造“城市钢厂”的战略举措，为钢铁企业绿色化制造带来了积极的引领和示范效应。

COURSE

建设历程

 2017-4-27

P2大棚桩基第一桩施工

2017-10-2

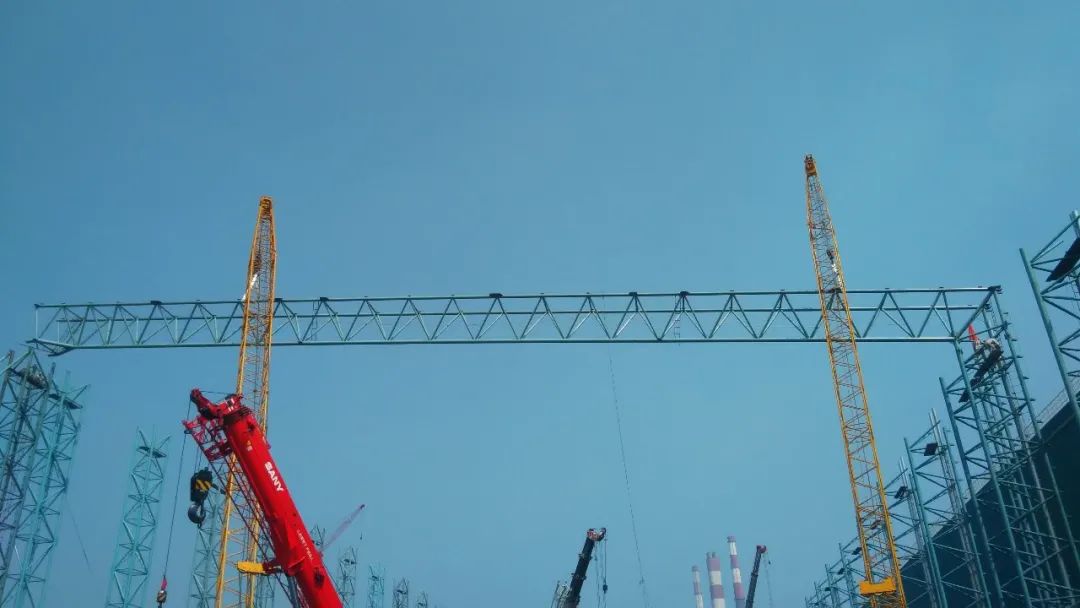

 P2大棚主桁架吊装

 2018-4-3

P2大棚国内首台门架式堆取料机堆料功能投运

2018-7-27

P3大棚第一跨主桁架顺利吊装

 2018-10-23

B861通廊全线贯通

2019-4-25

A726/826通廊吊装第一钩顺利完成

 2019-6-22

全门架P1大棚第一榀主桁架安全顺利就位

2019-8-31

P1大棚AB跨屋面瓦开始吊装

 2019-9-14

P1大棚BC跨屋面瓦第一批吊装

2019-11-27

P1大棚6SP堆取料机成功首次堆煤

科

技“智”造

TECHNOLOGY

模块化钢结构制作安装技术

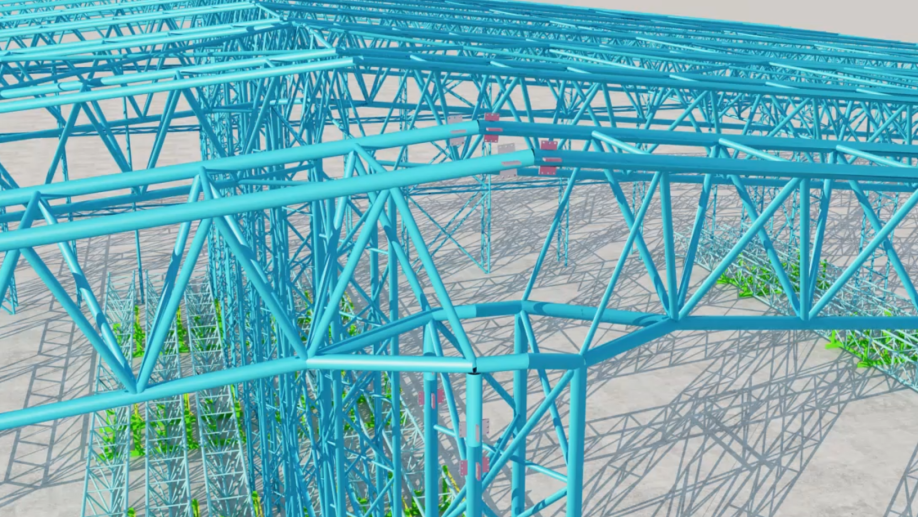

该项目钢结构总量约22000吨，制作安装量较大，对于制作安装精度要求极高，且施工工期要求严格。为了能更快更优质的完成钢结构安装，项目部利用BIM软件对图纸进行建模，通过模型将整个钢结构分为单个的模块构件进行制作，制作完成后进行现场组装，极大地提高了施工速度。

TECHNOLOGY

三维测量扫描技术

结构测量

项目土方开挖量约6万平方米，且承台基础、设备基础、建筑小房基础等基础错综复杂，标高不一。

项目部首先制定了对整个场区进行井点降水作业，同时与公司测量中心进行合作，开发研究“三维测量”技术，相比于传统的测量模式，“三维测量技术”更加直观、准确的反应出在开挖过程中边坡的位移、边坡的稳定情况，确保整个土方施工过程中边坡的稳定性，保证施工安全。

三维扫描原理图

TECHNOLOGY

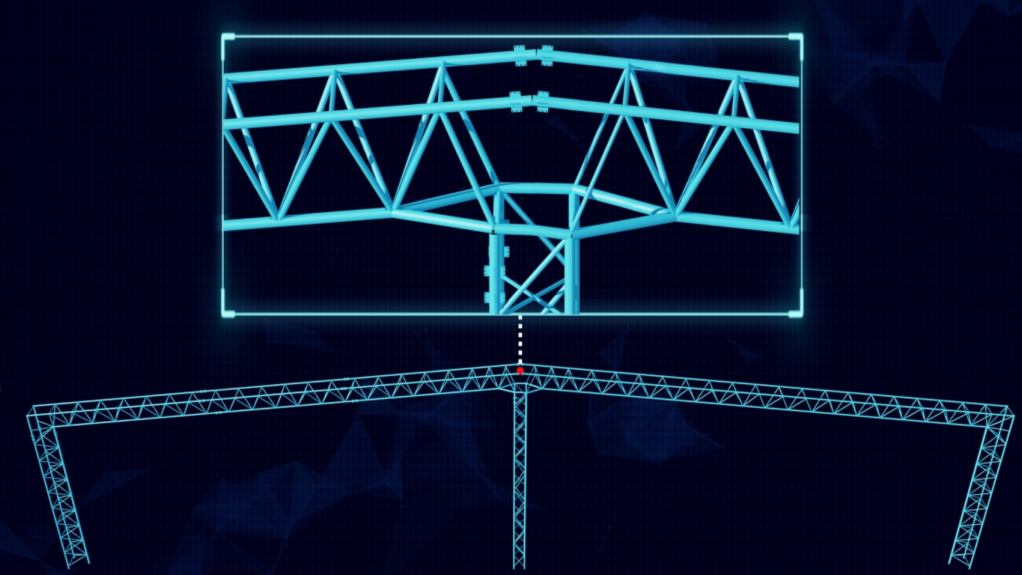

超高管柱高空对接技术

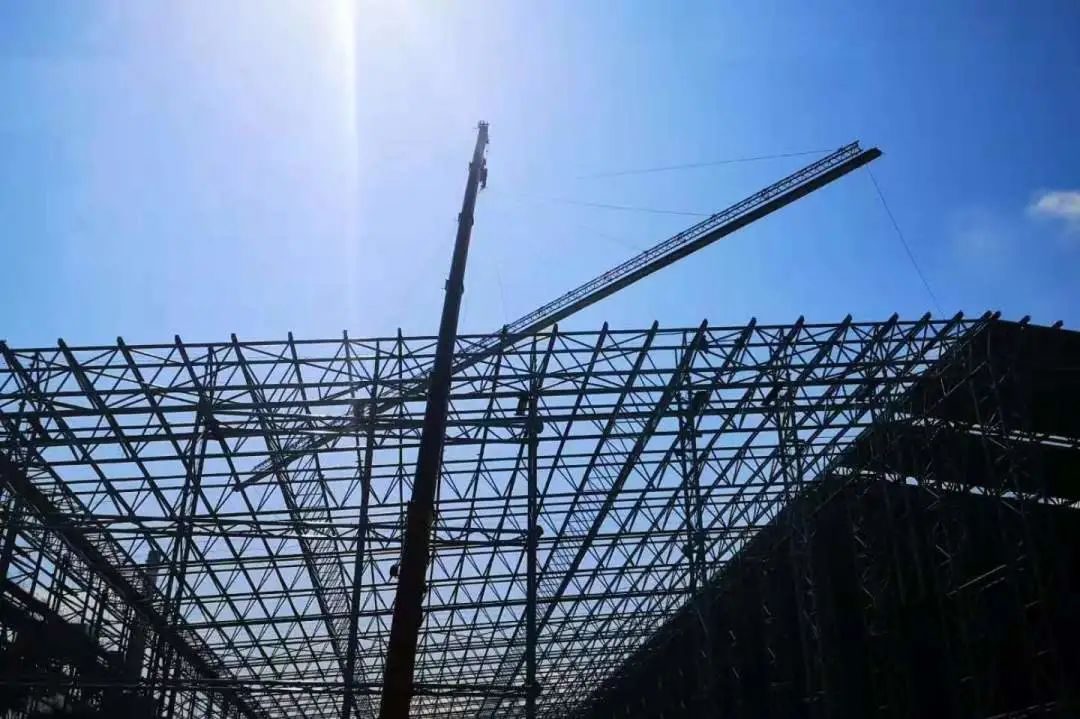

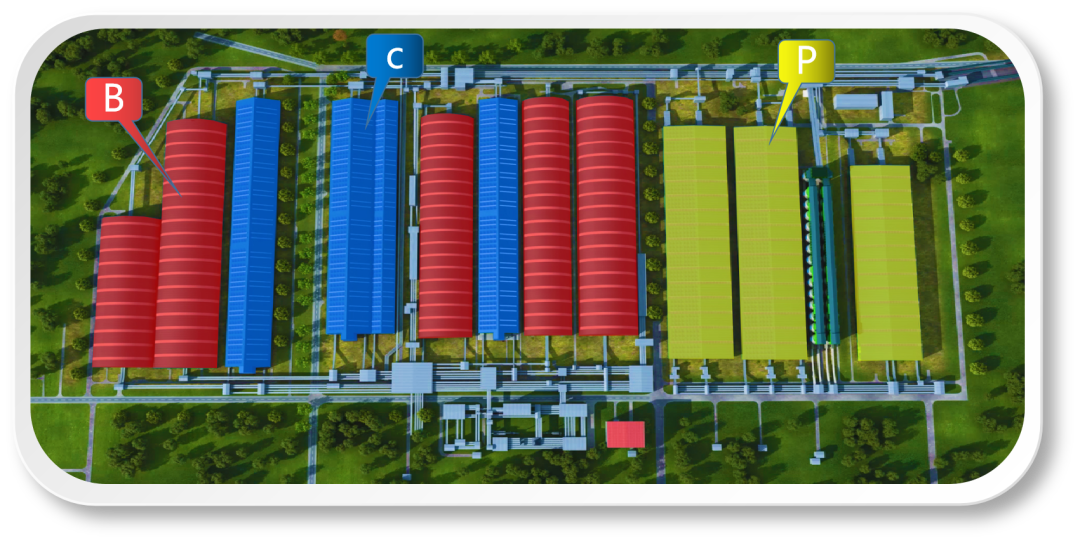

钢结构厂房分为P1大棚、P2大棚、P3大棚三部分，钢结构总量15000吨。P1大棚纵向总长581米。大棚为A-C轴共3线2跨，标准跨度为61.5米，山墙柱高26.063米，屋脊高32.463米，钢柱底部标高0.35米。构件跨钢柱长度较长，且现场施工场地狭小，不利于地面拼装。

制作焊接

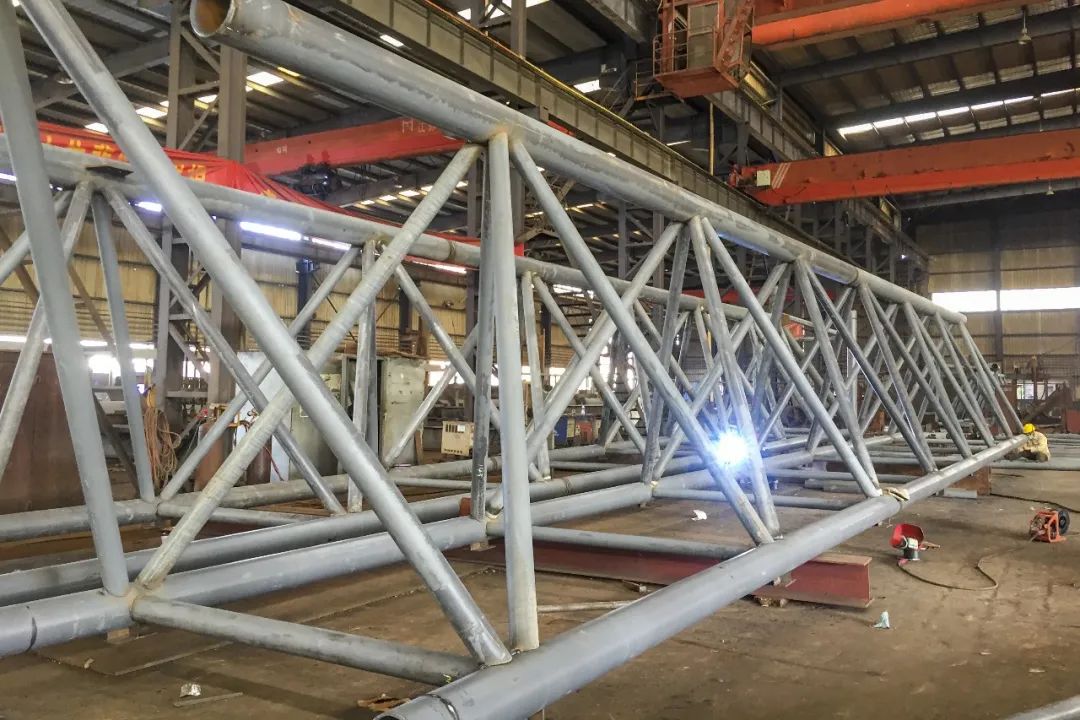

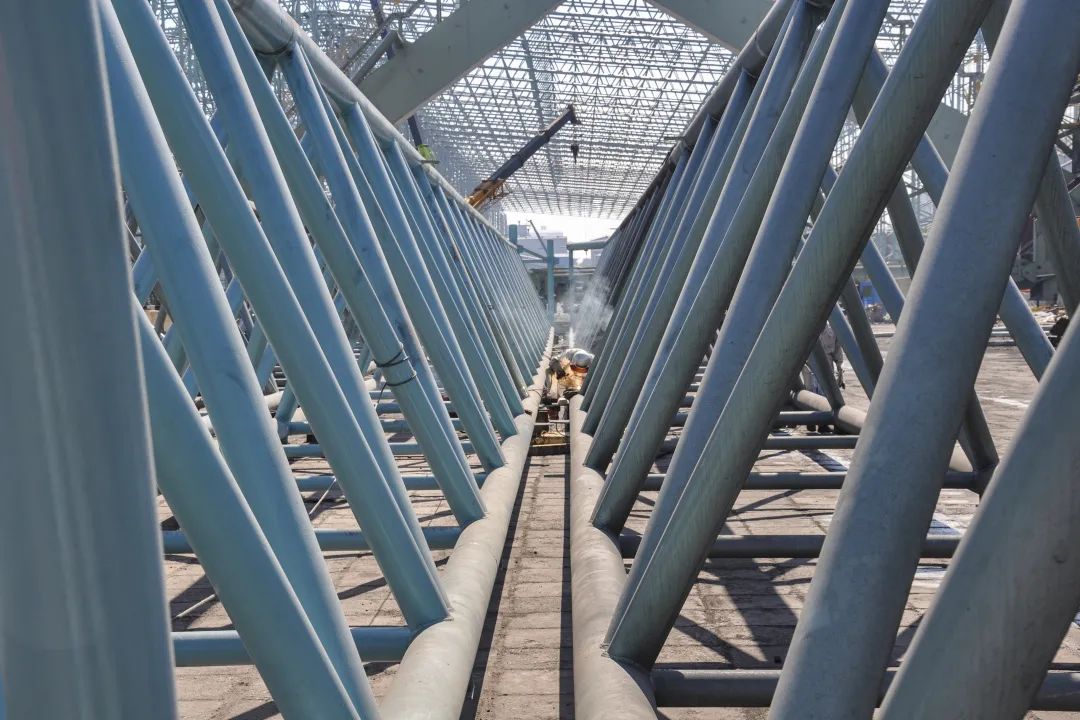

管桁架焊接

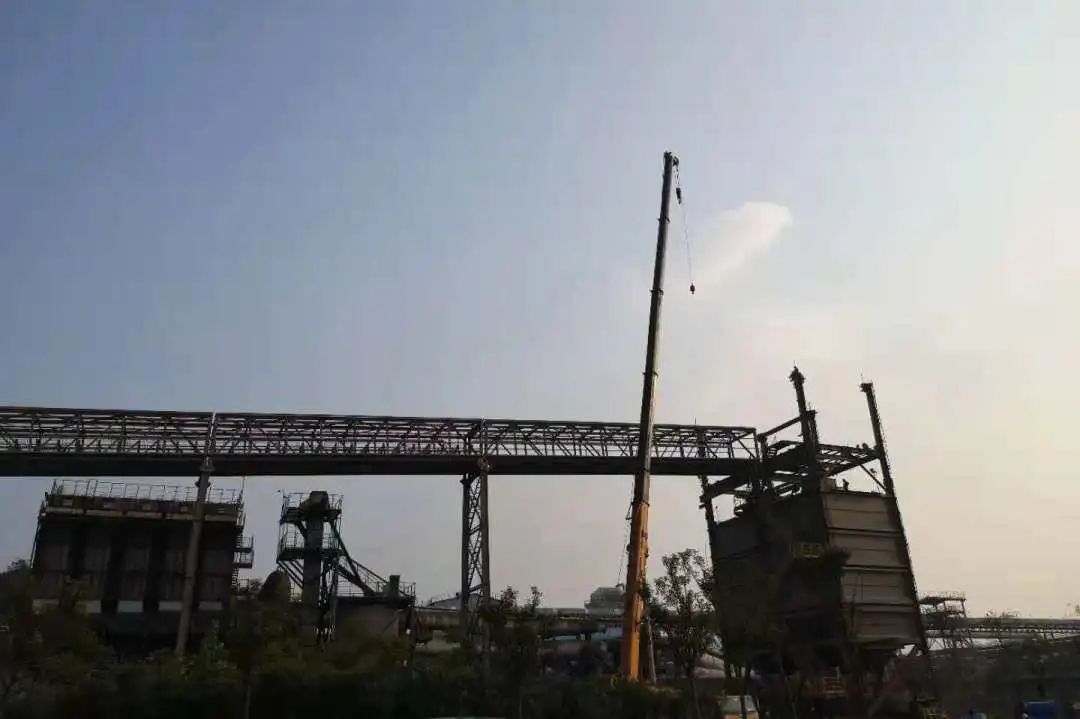

转运站吊装

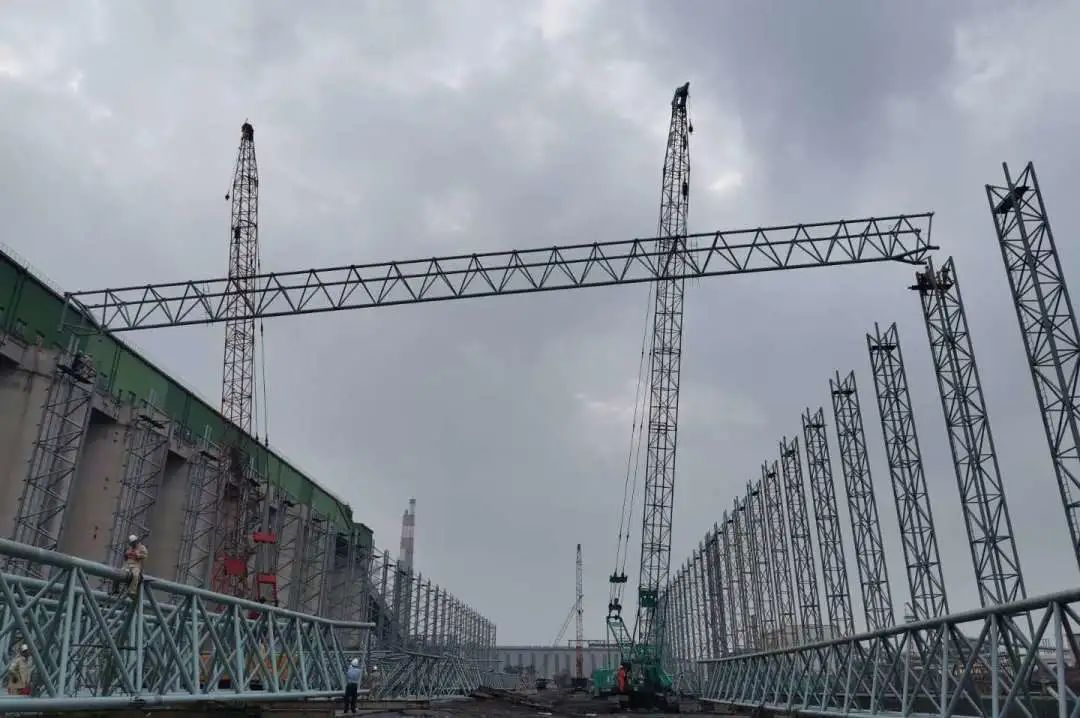

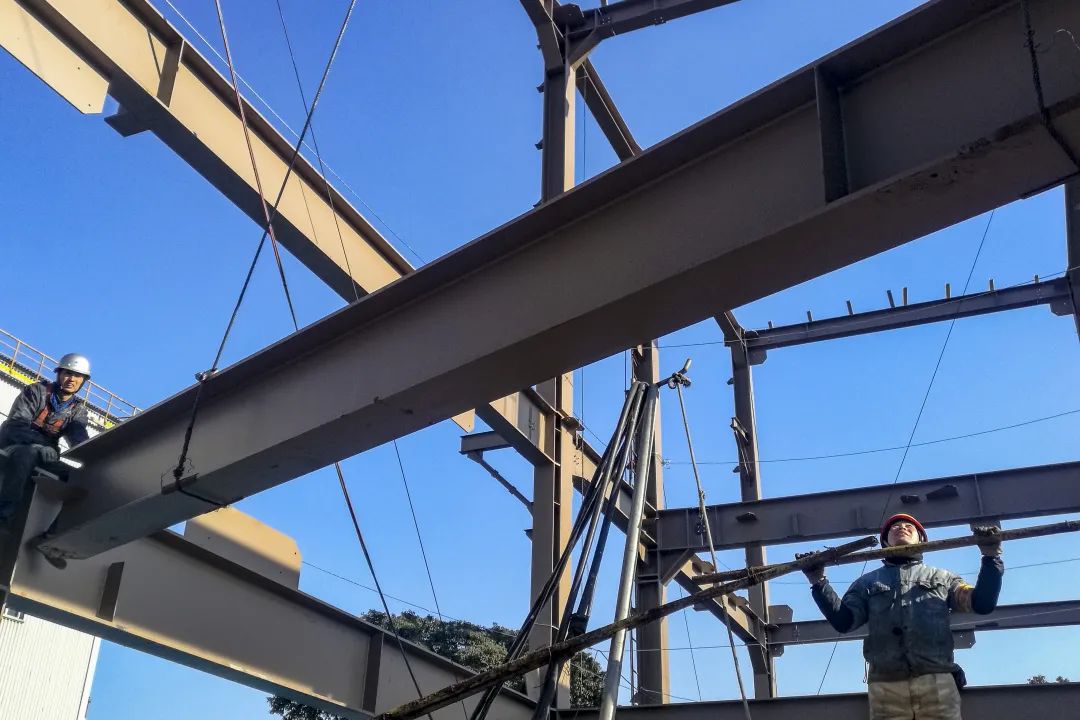

项目部综合考虑决定钢柱、主桁架全部分三段制作，入场后采用高空对接方式进行安装。通过计算将钢柱进行合理的分段，在钢柱制作时设计辅助连接板，确保钢柱在高空对接过程中能快速的完成对接，并通过现场材料制作易安装、拆除的高空作业平台，方便作业人员进行钢柱高空对接作业，并形成相关的技术专利。

TECHNOLOGY

节能环保设计

绿色贯穿于设计、施工、生产全过程。排放执行国内特排标准，采用了节能环保技术

56

项，投产后能耗、资源利用、污染排放处于行业先进水平。

为了满足白天厂房采光需要和料场大棚日常通风需要，工程采用建筑节能设计，屋面设计采用采光带，材质为玻璃纤维增强聚酯板；在厂房纵墙侧面底部采用带孔洞的挡风抑尘板高7米，减少了侧面迎风面，增加了空气流动。

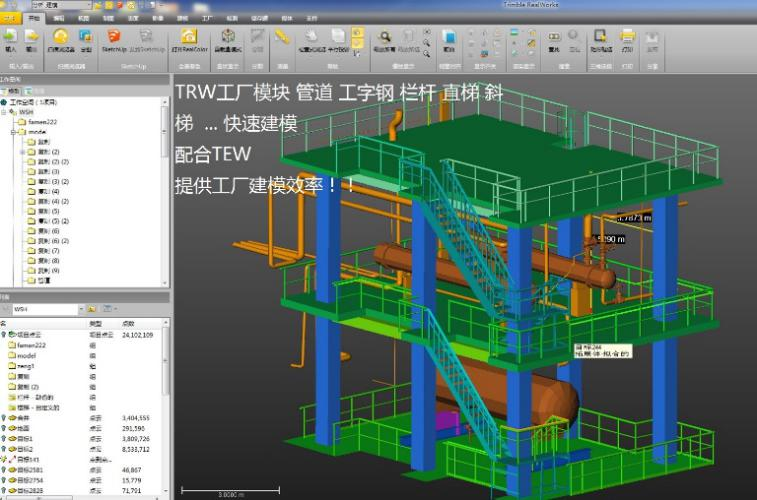

本工程机电安装全部采用BIM节能技术，集成各专业BIM模型，进行空间管理，一方面提供相应的解决方案，一方面及时协调解决碰撞问题。

BIM技术可以实现N个维度的全方位立体可视，项目在不同深度与不同范围的分布状态、项目的施工过程和后期运营的状态、节能环保的数据、气候变化的参数等等都可以以N维的形式呈现出来，使整个设计更加智能化。

匠

心创优

匠心打磨优质质量，煤场全门架先后荣获冶金优秀成果奖、金钢奖特等奖、申安杯、上海市建筑业新技术应用示范工程奖各项质量奖、科技奖、管理奖共21项。

新技术推广应用“建筑业

10

项新技术”中

8

大项、

12个

子项，获建筑业新技术应用示范工程。取得国家专利技术12项，其中发明专利11项、实用新型1项，论文总结8篇，在省部级刊物发表4篇专利。

工艺成果达到国内先进水平，为行业相关领域技术的推动发展做出了贡献。

匠心倾注，臻于至善

精益求精，

铸就经典

为建造绿色、智能钢铁强国

贡献宝冶力量

匠心不移 初心不渝
