PHÄNOMENTA科学中心设计

设计单位：

KKW Architekten

地区：

德国 吕登沙伊德

年份：

2015

摄影：

Carsten Kramer

展览规划：

beier+wellach projekte

客户：

Stiftung PHÄNOMENTA

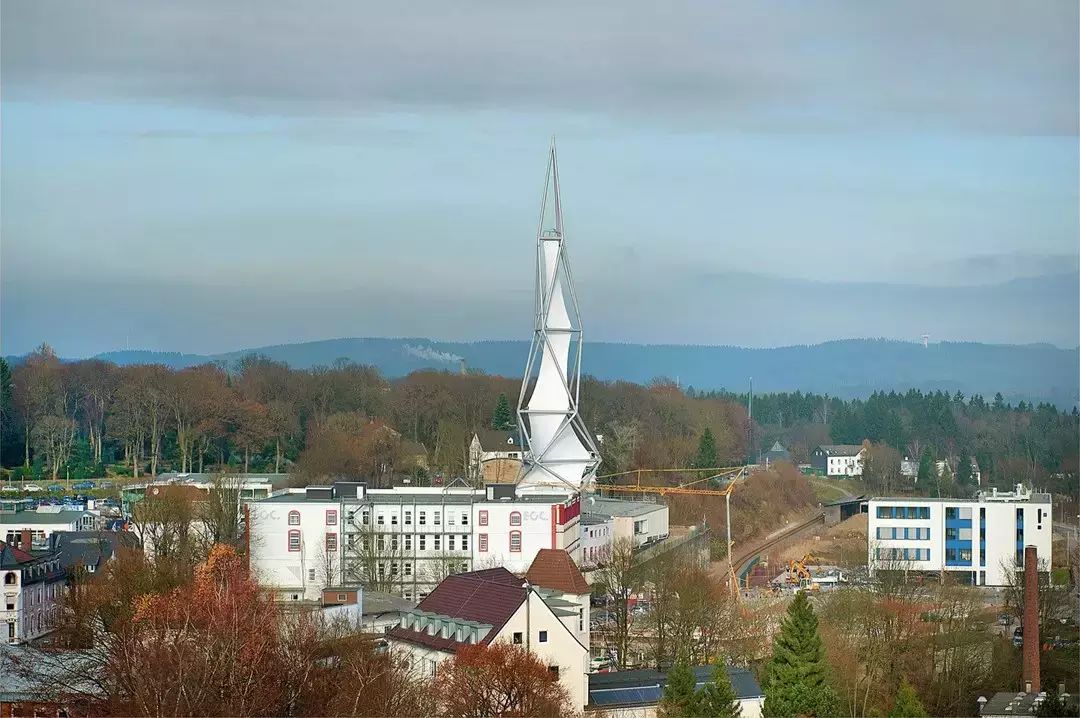

PHÄNOMENTA科学中心延伸过去的那个引人注目的塔楼有望成为一个著名的地标和优秀工程建筑的象征。基于schneider+schumacher的可行性研究

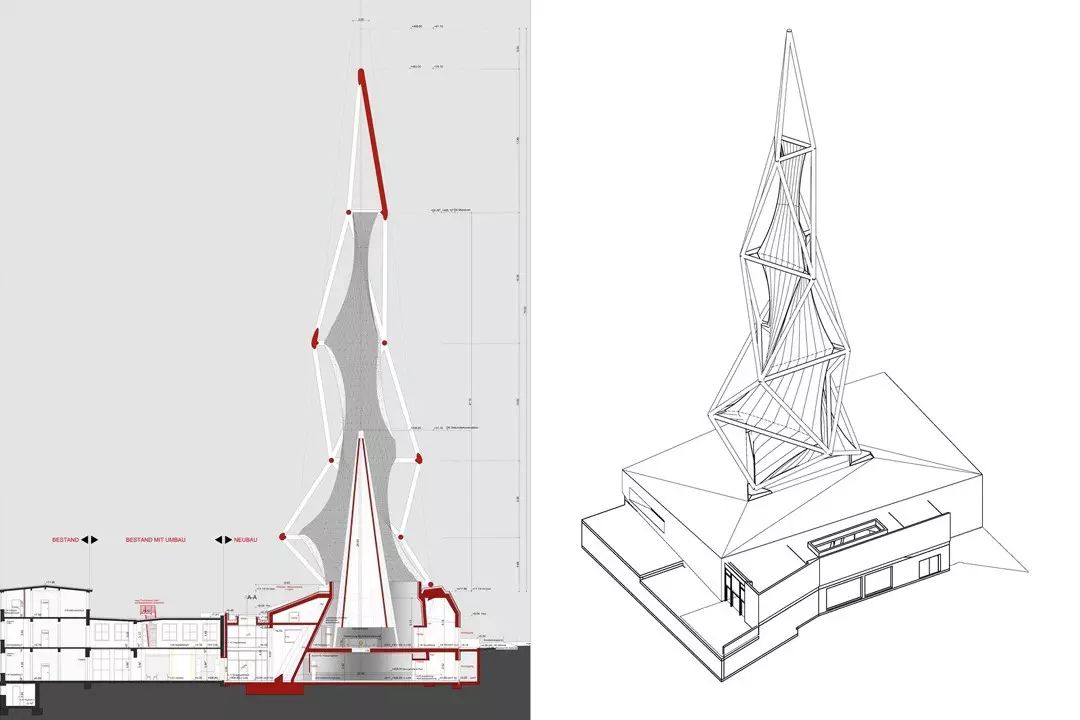

KKW Architekten, WERNER Bauingenieure 以及 formTL Ingenieure之间的跨领域合作创造了一个钢制架构的塔楼，包括一个向内延伸的螺旋状的薄膜通过应用这种塔中塔原理，这个主要的结构围绕着一个傅科摆，作为中等承重结构独立悬挂着这种隔离使得钟摆能够在不受风力以及震动的影响下自由地摆动，因此游客能够在科学馆观察到地球的旋转，

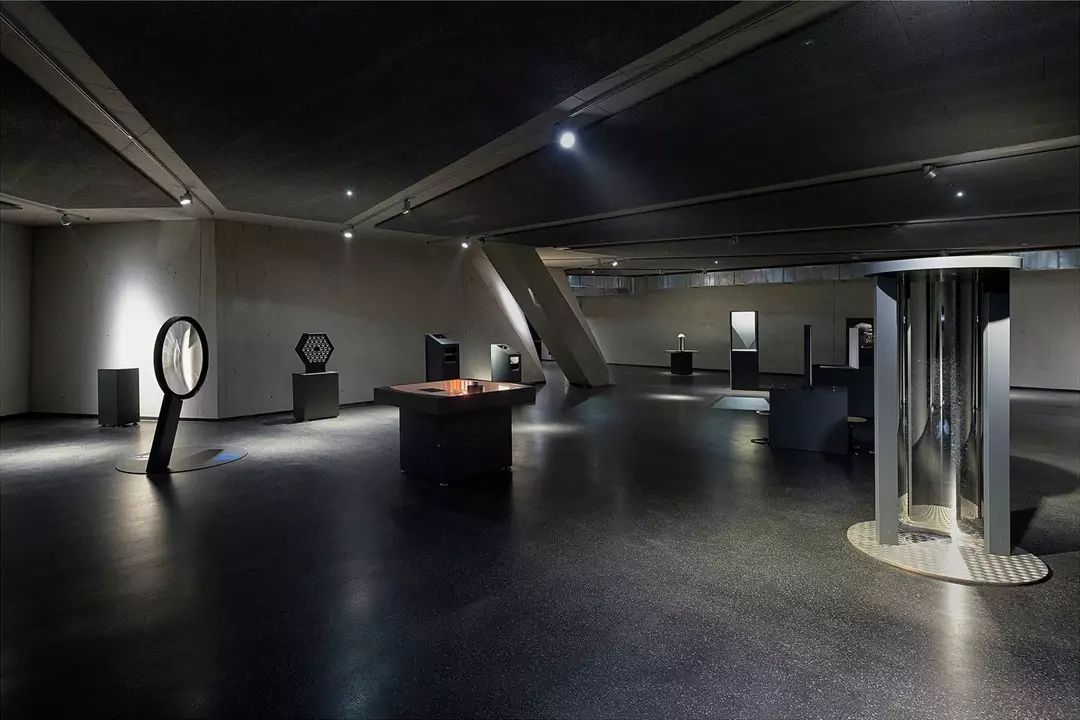

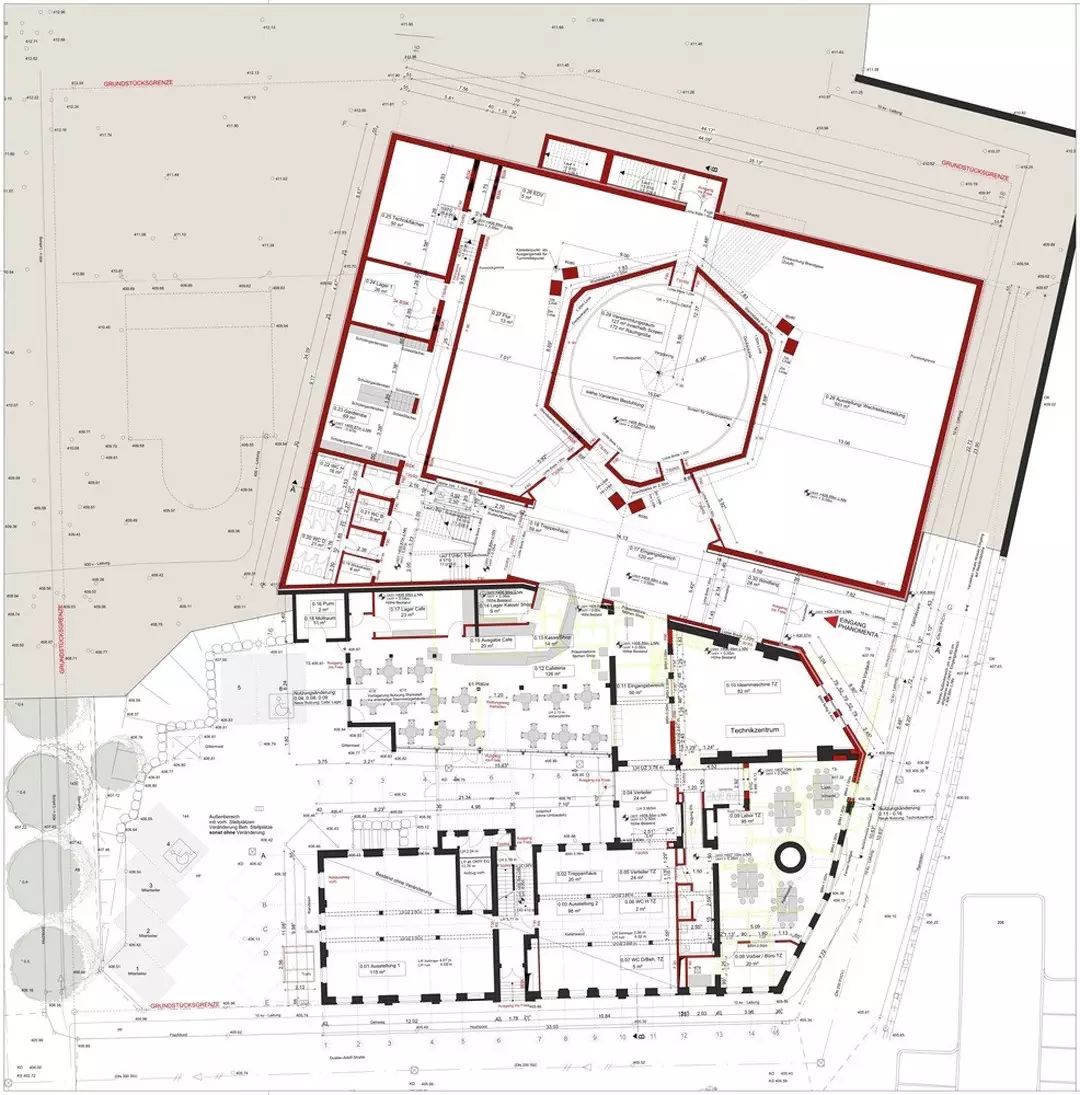

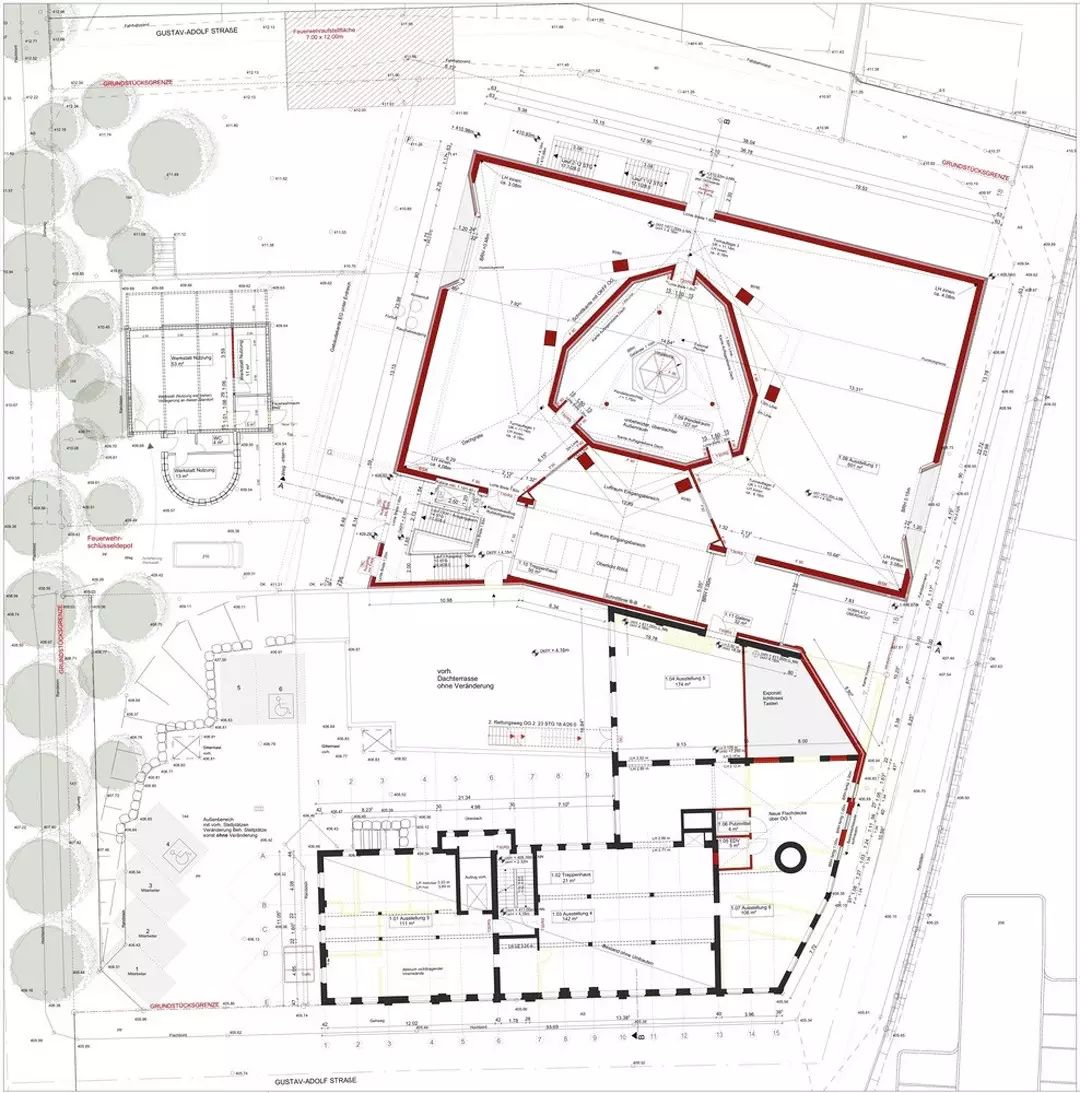

塔楼只是PHÄNOMENTA延伸的一部分：一个两层高的扩展创造了额外1400平方米的展览空间。

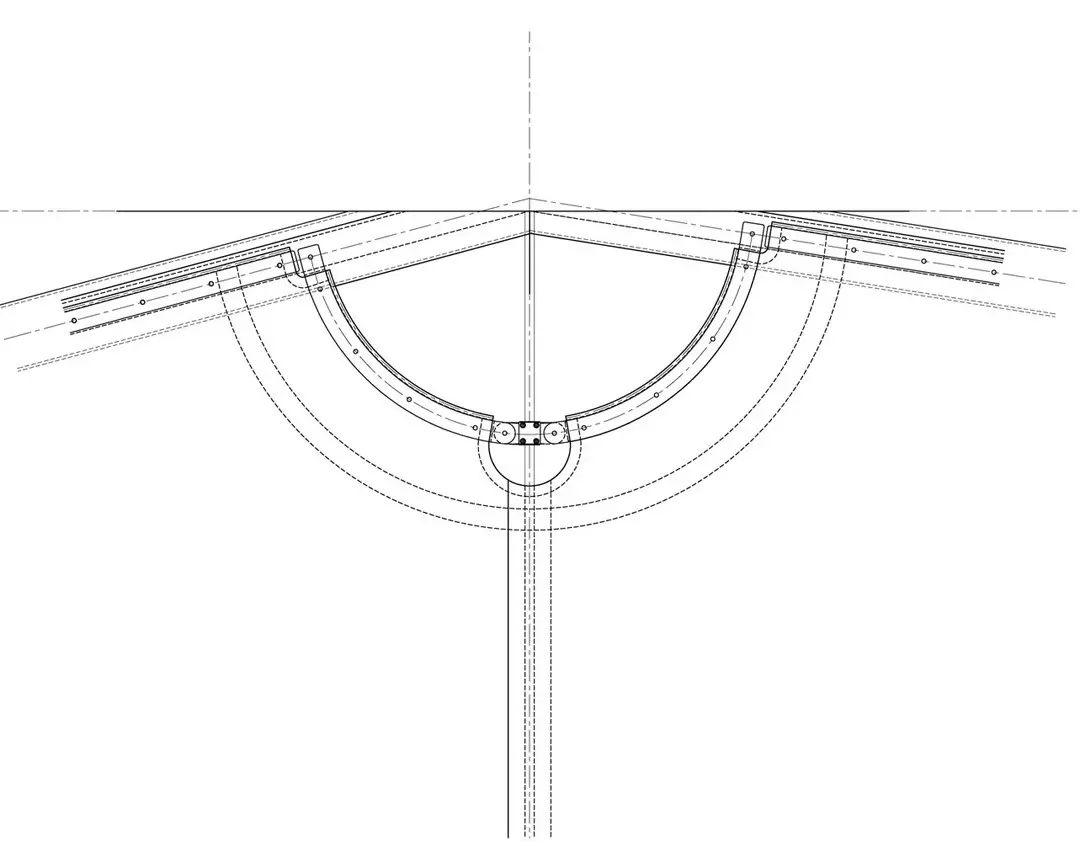

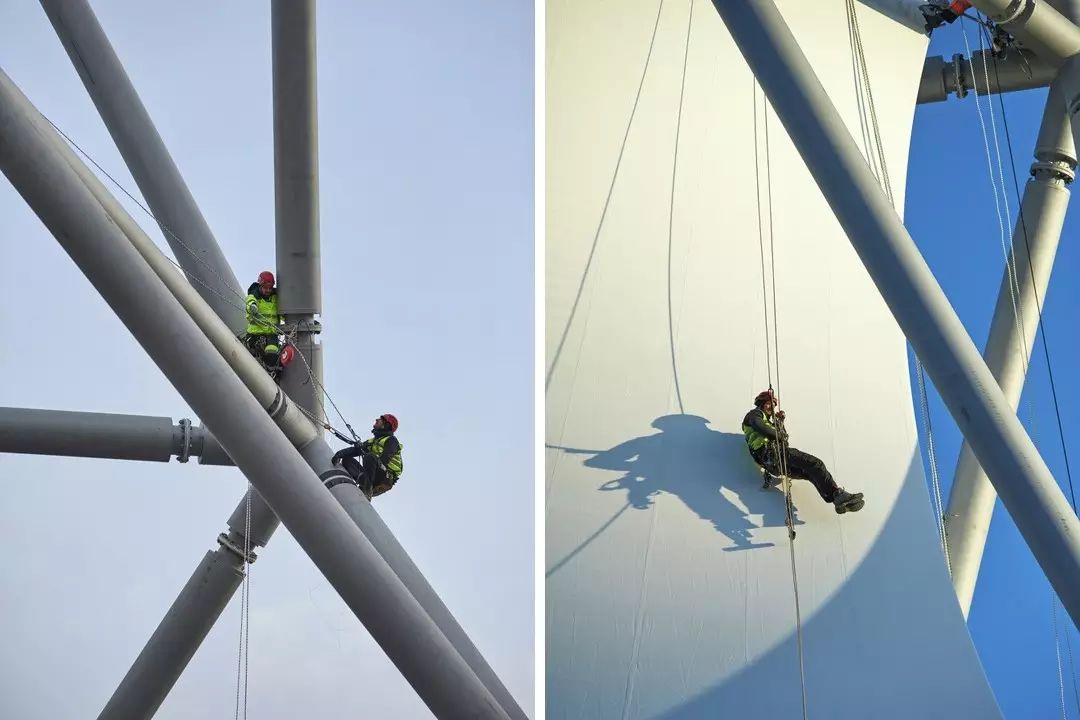

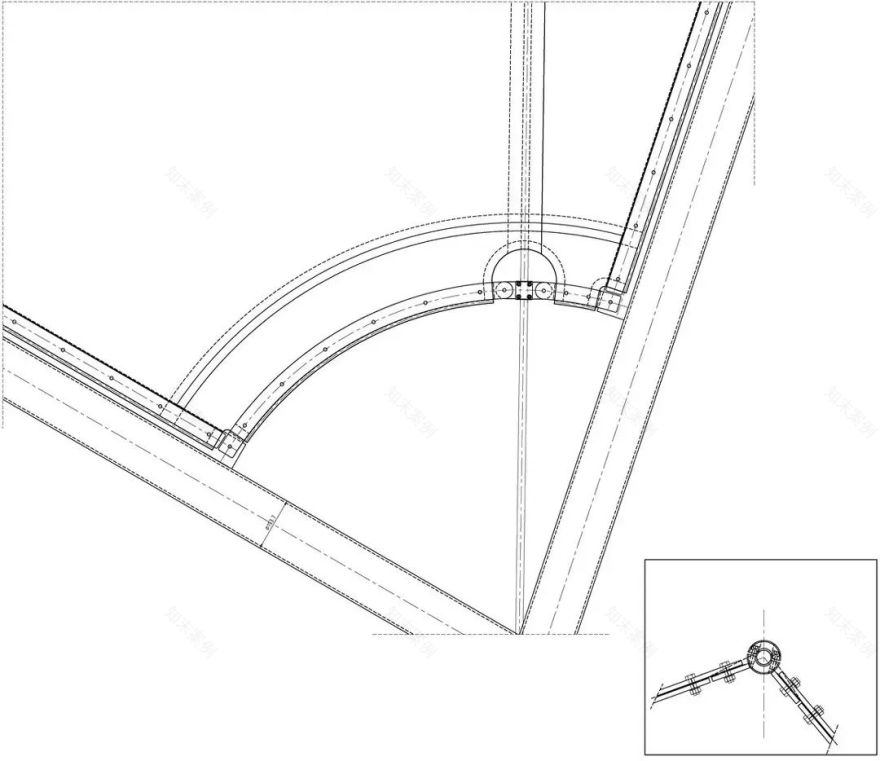

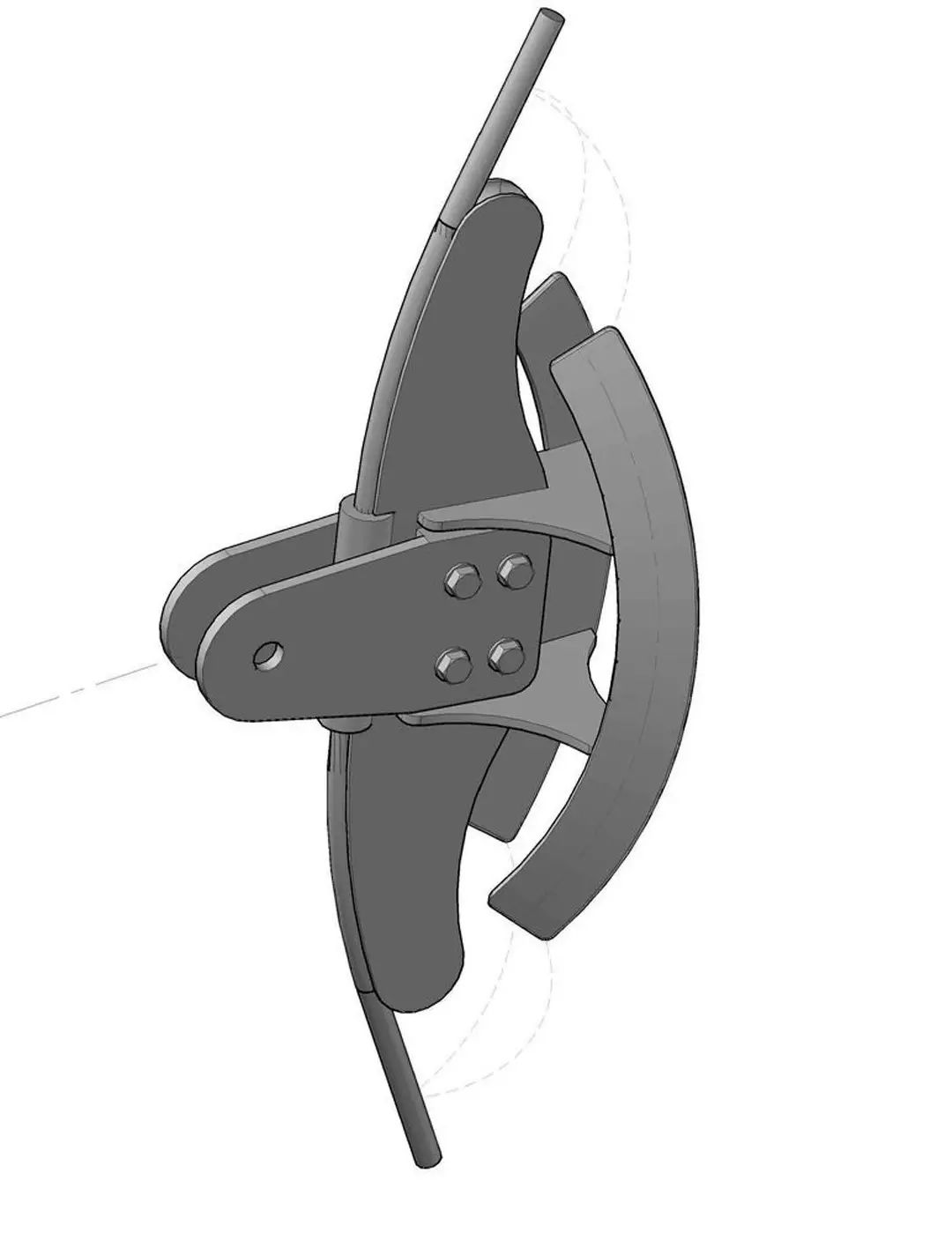

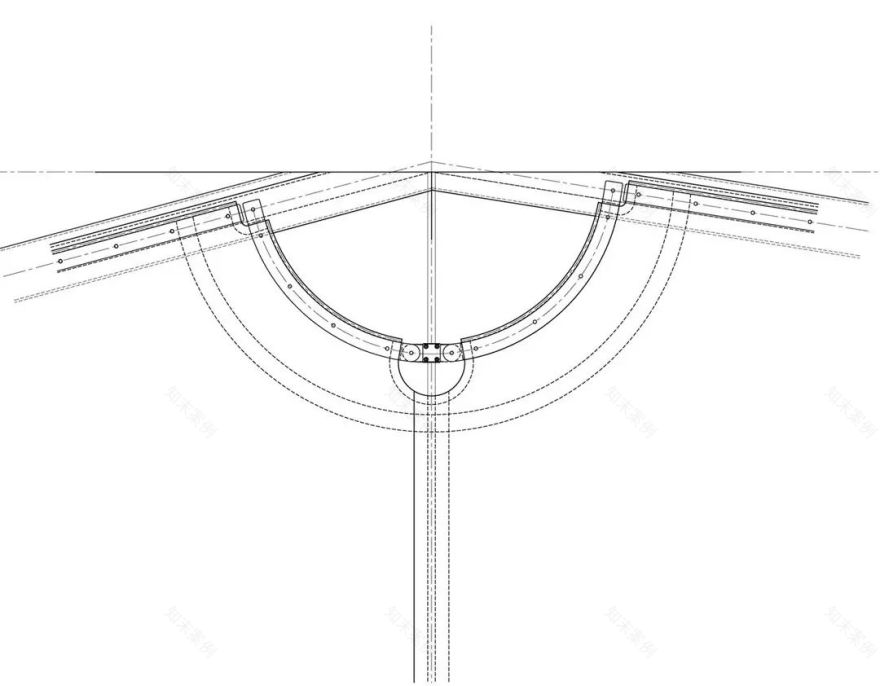

这是塔楼几何形状所造就的结果，也确保了展览区的功能。这个创造性建筑的整体性设计也充当这个钢制结构的基础，整个框架包括了对角水泥结构，雅致的轻型钢桁架塔楼结构是由三角形的循环空心管密闭焊接而成的。整个综合设施的设计结合了6个管道以不同角度交接的节点，需要复杂的3D分析。与预拉伸以及风力有关的薄膜力被引导到这些节点以防止结构上产生过多的弯曲应力。为了促进起重以及塔楼独立结构的装配，除了节点的应用之外还使用了特殊螺丝连接，并覆盖上半圆柱形的金属板这消除了在高度上的焊接工作并将分割点给隐藏了起来。

钢制内部支撑结构的螺旋膜柔和轻盈，就像CEO Gerd Schmid所说：“这是一个几乎不存在的结构”。

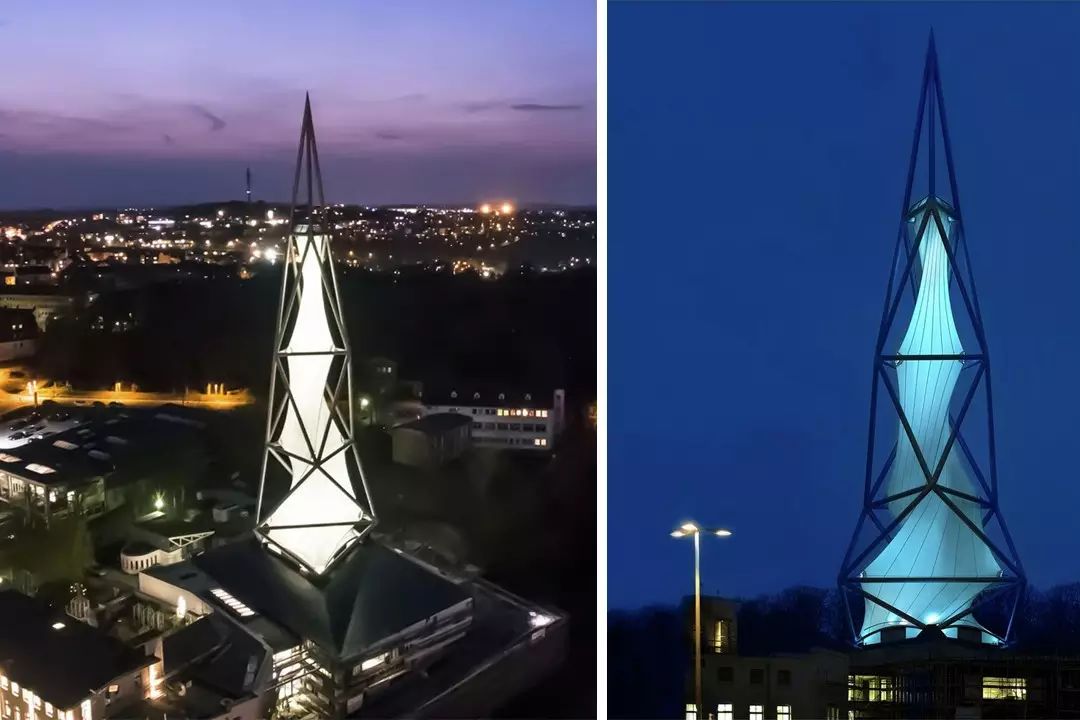

然而它看起来仍然令人印象深刻。螺旋由3个结构组成：990平方米的薄膜、3条建筑电缆以及9个地脚螺栓。这些元素能够有效地使得薄膜粘在塔楼上，尽管计算过防止塔楼管道外部碰撞的最大限度，最小限度的形式也能防止内部钟摆结构的干扰。这个弯曲的螺旋结构在夜晚尤其引人注目。各种光影交织而上形成圆锥状，使塔楼显得高耸入云。KKW Architekten与WBP为照明特性开发了灯光规划WBP也负责建筑的技术装置，包括LED灯光设备。

傅科摆帮助游客体验到了地球的旋转

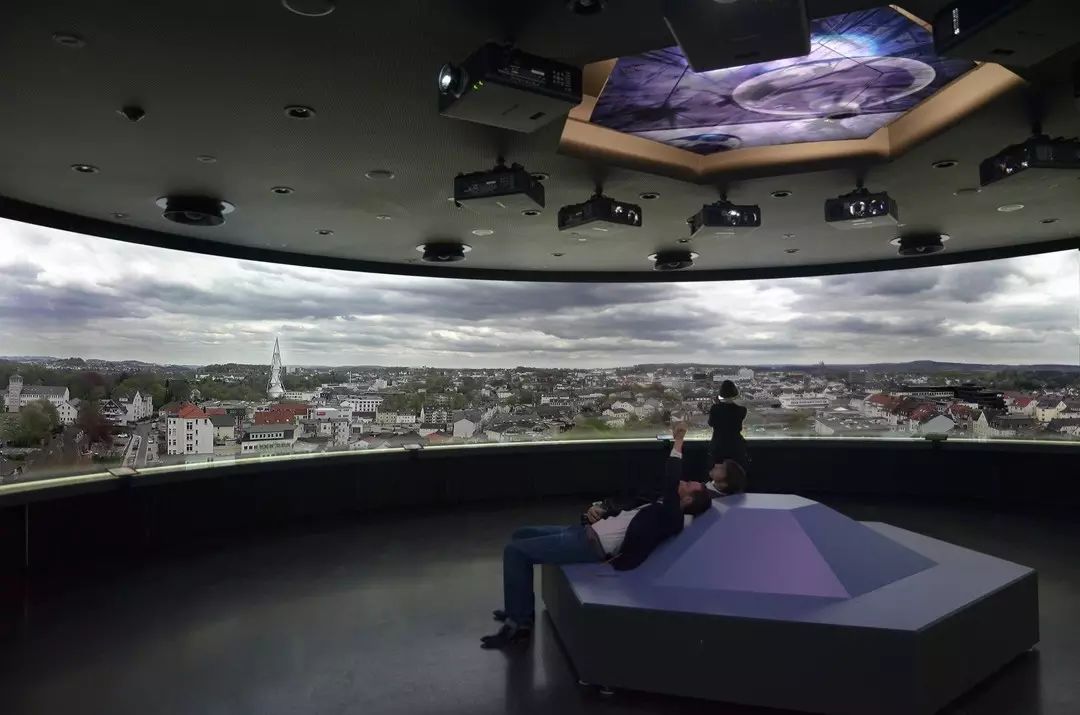

下方的展览空间是Phänorama的所在地：一个360º的吕登沙伊德以及周围区域的项目，由30米长的大型万花筒钟摆在震动期间控制。
