苏州河十八湾，湾湾弥漫上海滩

第一湾到第十八湾的潺潺流水

留下沿河而生、因河而美的上海风情

更是将上海前世今生的地缘密码刻录其中

在这绵延曲折的河道上

由中建东方装饰参建的

上海大悦城二期北地块商办项目

矗立于苏州河北岸城市复兴计划重要地块

以苏州河十八湾的

“流”、“湾”、“层”设计立意

彰显着上海兼容并蓄的城市特色

苏州河“进”东方

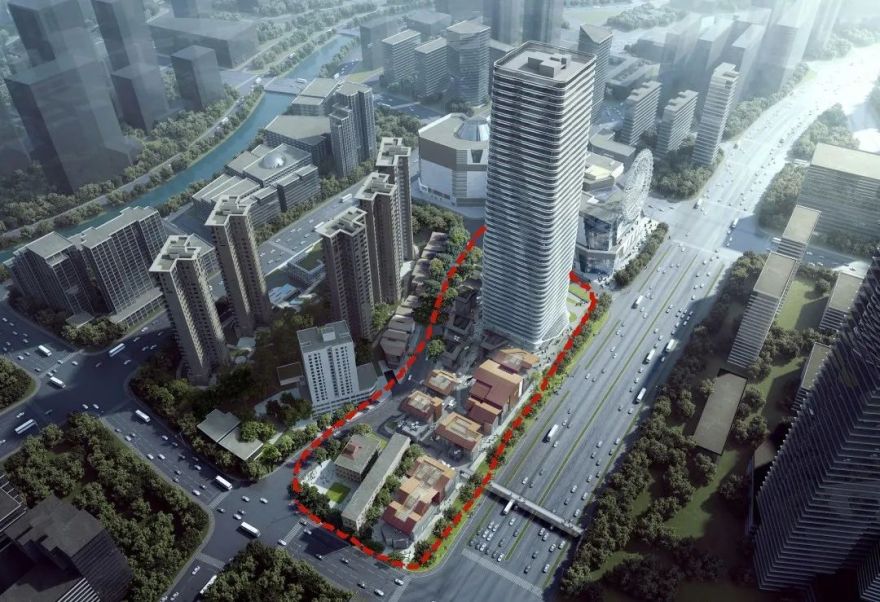

上海大悦城二期北地块商办项目位于上海市静安区，北临市政道路海宁路，南临高端住宅中粮天悦壹号，东面浙江北路，西与大型商业、娱乐综合体上海大悦城为邻。项目地上建筑面积110977平方米，幕墙工程面积约为6万平方米，中建东方装饰负责承建该项目幕墙工程全部标段（1#~7#）的深化设计、供应及安装任务。

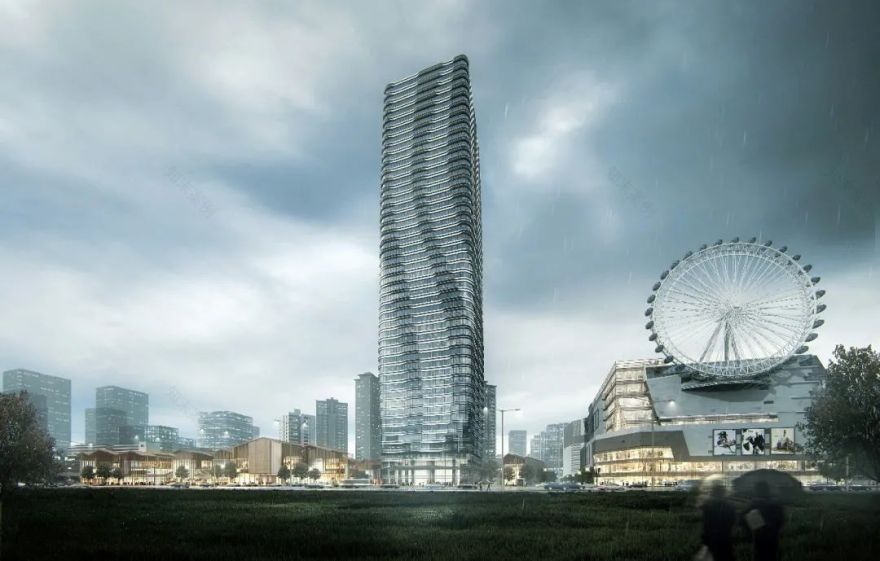

该项目塔楼的幕墙外形高耸挺拔，内方外圆，曲面线条渐变，在飘板造型的映衬下，犹如苏州河粼粼波光，柔美和谐。其幕墙以单元式幕墙、明框玻璃幕墙、铝板幕墙、带玻璃肋全玻幕墙等为主。受疫情影响，塔楼幕墙施工于2020年5月15日安装第一块单元板块，由于施工条件严苛，施工至今上海雨水较多，在实际施工时间仅80余天的情况下已完成近30层的施工任务。

湾“弯”中取“直”

上海大悦城作为200米以上的超高层幕墙，施工过程中，东方装饰通过设计节点优化、BIM综合技术应用、灵活多向的调节挂件系统、复杂多曲面铝板加工、环形轨道吊装技术等多种创新手段，确保项目顺利实施。

NO.1

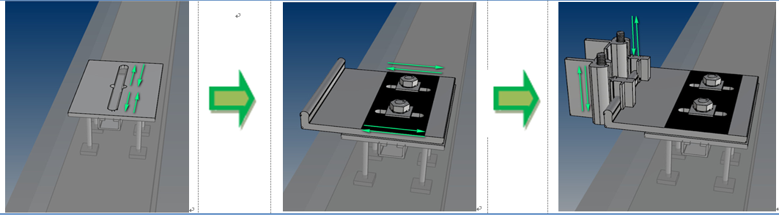

灵活多向调节的挂件系统

<误差调平示意图>

现场施工过程中

钢结构圈梁误差较大

通过关键节点的设计优化

将最大容错率控制在50毫米的范围内

NO.2

43层错台结构系统

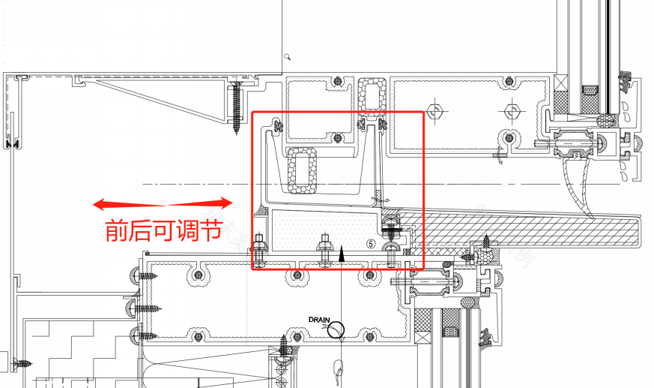

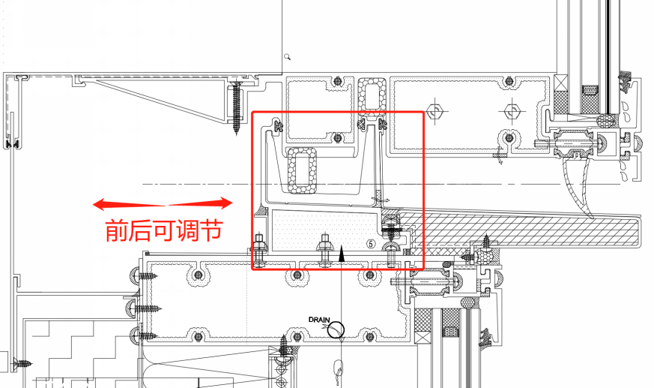

<优化后的外凸内凹做法>

塔楼剖面

15层以下外凸，15层以上内凹

通过优化外凸内凹做法

将43层错台结构

42种横梁型材整齐划“一”

NO.3

项目的飘带系统

<利用弯弧型材解决双曲飘带造型和转接件固定问题>

双曲铝板造型复杂

设计加工较为困难

项目设计团队结合BIM技术

设计铝板飘带造型

NO.4

 塔楼顶部收口系统

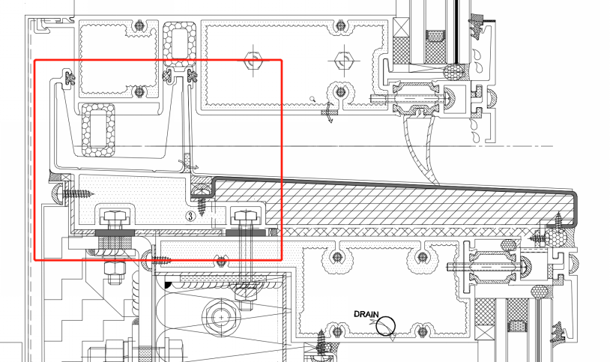

<标准层收口>

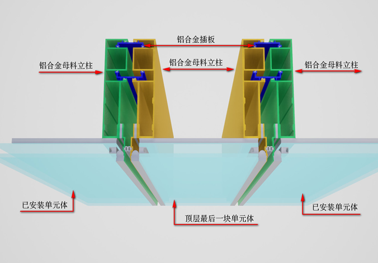

<TOP层收口>

面对top层最后合拢板块安装问题

项目设计团队创新思路

成功解决塔冠单元板块“关门”问题

苏州河边巧施工

东方人精设计，巧施工，筑精品

设计方案落地后

如何将方案落实到每一道工序之中

则是重中之重

中建东方装饰

坚持方案先行，样板引路

以匠心品质助力项目优质履约

NO.1

项目施工安全零事故

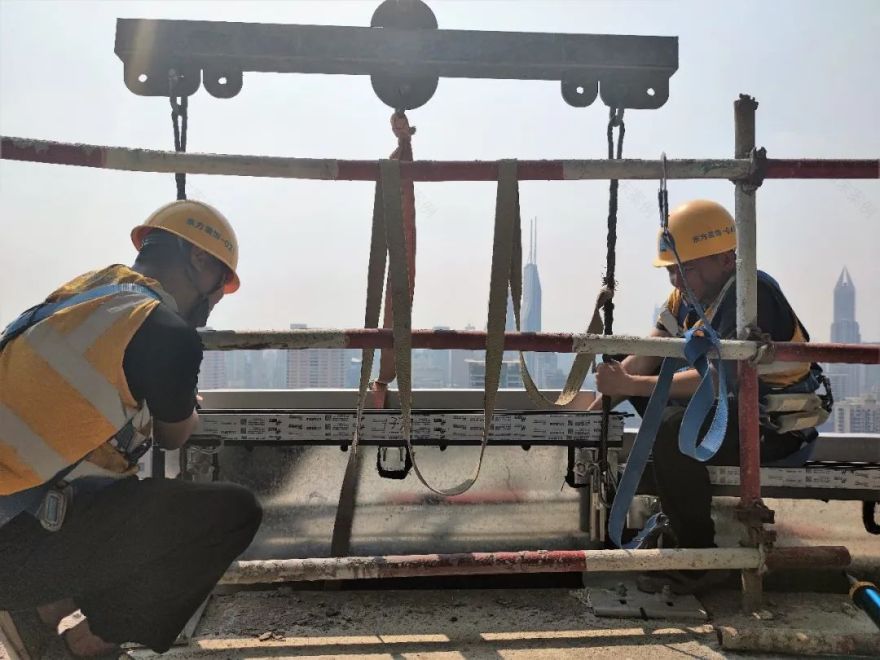

<高空吊装>

由于施工地点处于城市中心区域

人流量较多，周边安全系数要求高

现场高空作业频繁

施工团队在吊装过程中加大

二次保护、防护棚以及警戒区监管力度

项目进场至今安全零事故

NO.2

材料排版准确落架

<现场警示及材料堆放>

面对材料种类繁多、组织困难的问题

项目团队组织专人驻场进行材料排版下单

对材料进行质量检验合格后投入使用

严格把控加工工序

确保高质量履约

NO.3

施工前后严格交底、复核

<放线交底>

项目特殊的43层错台结构

对幕墙进出尺寸要求极为严苛

项目团队根据每层特殊尺寸情况

对工人进行放线及定位交底、复核

在保证施工准确的同时

也极大缓解了工期紧的问题

 DONG

 FANG

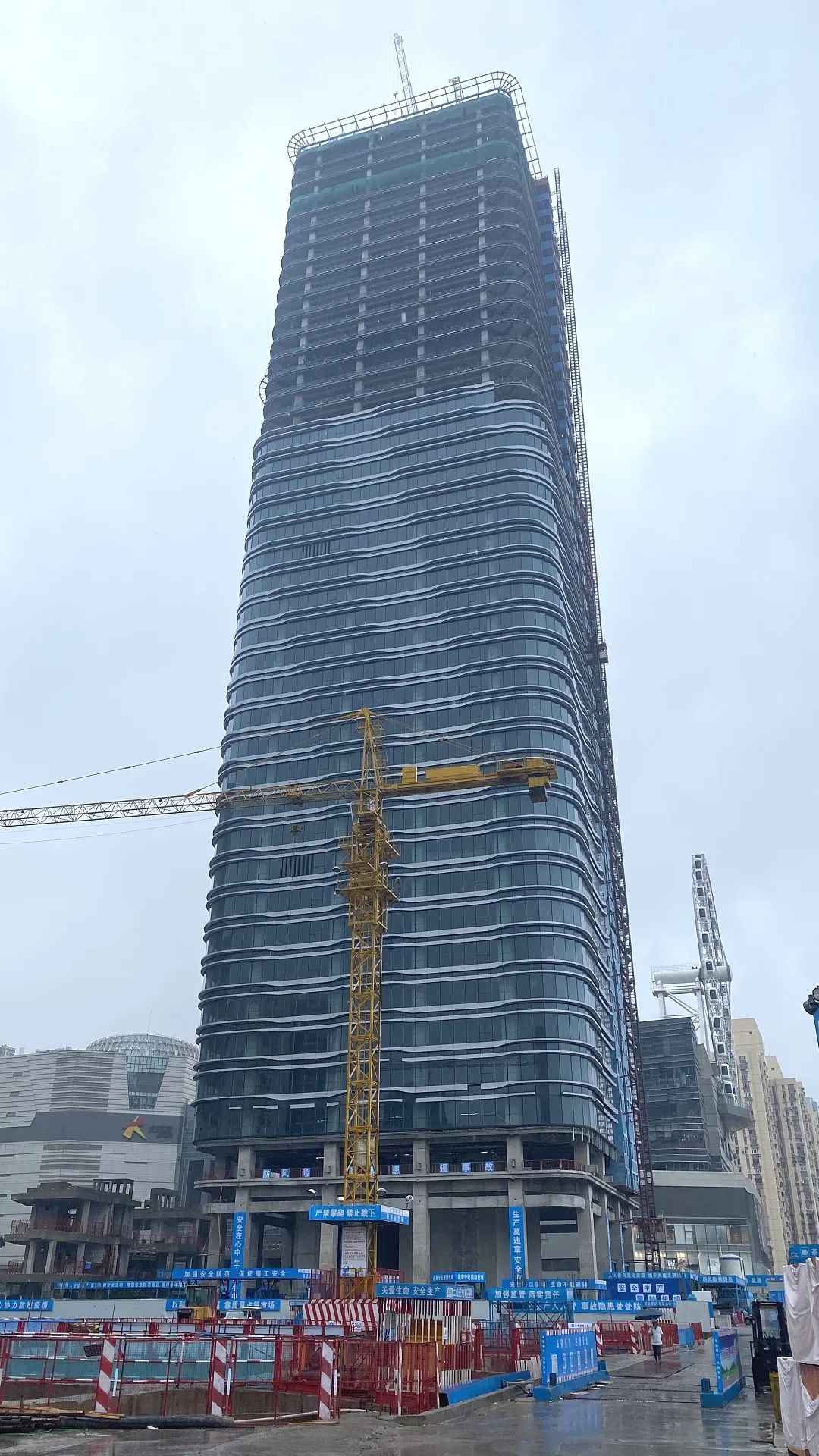

预计2020年11月底，这座由中建东方装饰承建的上海大悦城二期北地块商办项目塔楼幕墙工程即将封顶。届时，这座200米超高层幕墙建筑将在苏州河溢彩流光的映衬之下，伴随着东方人的匠心打造，静静续写着上海的璀璨华章。

近者悦，远者来

中建东方装饰秉承装饰初心

助力超高层幕墙建设

落实“一创五强”

扎实推进长三角一体化发展
