华艺出品｜华艺机电以匠心设计重塑顶豪生活美学

在高端住宅领域，机电系统是建筑的“隐形骨架”，直接决定空间的生命力与可持续性。华艺机电凭借多项行业技术，攻克湿热气候、高密度空间、超高标准舒适性等难题，重新定义顶豪机电系统的技术范式。以下从暖通、给排水、电气、智能化四大专业维度，深度解析其设计重难点与创新亮点。

///

/01/  HVAC System

暖通空调系统：湿热气候下的“热力学革命”

【设计难点】

Design Challenge

深圳属亚热带海洋性气候，年均湿度超80%，夏季极端高温达37℃，传统空调系统易出现冷热不均、结露霉变、能耗过高等问题。实现垂直空间温湿度均匀性控制，并满足绿建三星能效标准。

【技术突破】

Technical Breakthrough

1. 恒温恒湿控制

空调系统：采用大金三管制风冷多联机，实现户内温湿平衡控制。

新风系统：采用全热回收新风机组。

2. 防结露风口

户内风口采用防结露爪式风口，可实现风量调节控制，送风均匀不结露。

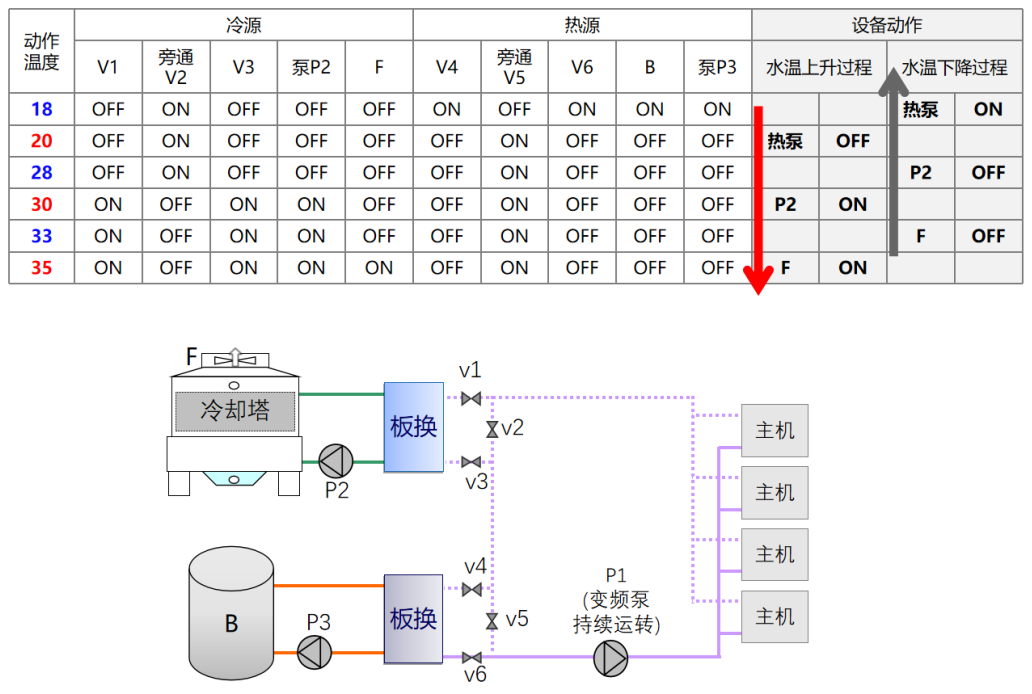

3. 水源多联机

自持部分空调系统采用水源多联机，辅以风冷热泵为热源，创新性解决冬夏季水流量差异性的控制问题，为便于冷源切换时水力平衡调试，在保证冷却塔

（36-31℃）和风冷热泵（45-40℃）高效运行的情况下， 冷热源共用一次泵，板换用户侧制冷温差为6℃，板换用户侧制热温差为1℃ 。一次泵以用户侧供回水压差为变频依据，二次泵以源侧供回水温差为

变

频依据，水塔风机变频以冷却塔出水管温度为

变

频依据。

/02/  Plumbing System

给排水系统：从水质保障到生态循环

【设计难点】

Design Challenge

1.高层建筑二次供水易受污染，需构建全生命周期水质保障体系;

2.传统排水系统存在水锤噪声、管道渗漏风险，排水系统设计需从源头考虑规避相关风险;

3.深圳雨季洪峰流量大，雨水系统设计时，利用海绵措施削减峰值雨水量同时雨水回用，节约水资源及水费。

【核心亮点】

Core Technical Highlight

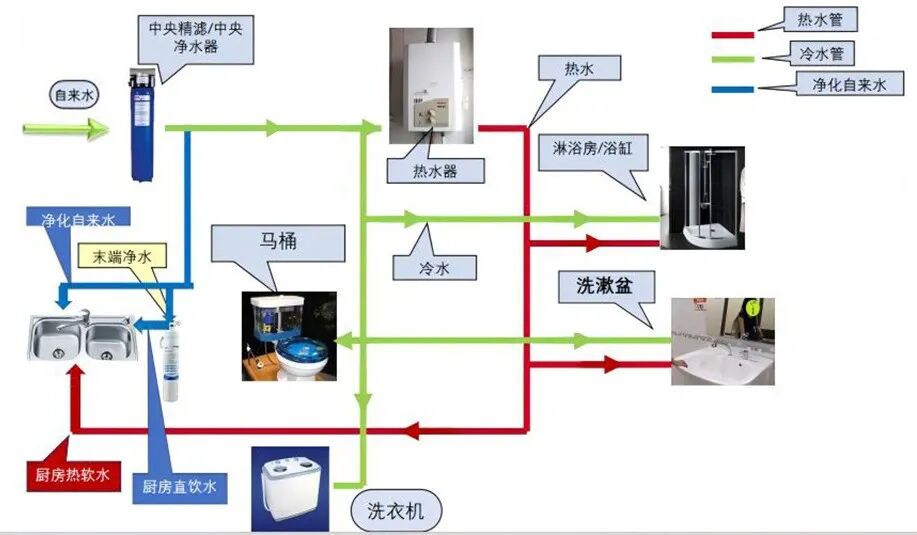

1. 全屋中央净水系统

● 分质供水智慧方案：

科学区分饮用水与生活用水双回路，饮用水达到直饮标准，洗涤用水保留适量矿物质增强去污能力，定制化呵护全家用水需求；

● 健康生活标配，奢享品质家居新维度：

- 中央净水机（核心净化）：

去除余氯、异味、有机污染物（如农药、重金属）、部分细菌等，改善水质口感。采用烧结活性炭或压缩活性炭技术，高效吸附余氯和有机物。满足全屋用水需求（通常1~3吨/小时）；

- 末端直饮机（深度净化）：

提供可直接饮用的纯净水，安装在厨房或饮水点。采用RO膜（过滤精度0.0001微米），彻底去除重金属、病毒、细菌。支持多档温度即热出水。

2. 智慧生活水泵房

● 集成先进的传感器和自动控制系统，自动调控，无人值守运行，降低运营成本；

● 内置实时监控系统，对于故障的处理迅速高效，真正实现远程管理和诊断；

● 基于大数据分析，能预测维护需求，有效延长设备使用寿命。

3. 高品质排水系统

●

双管道独立分流体系：

污水（含粪便污水）与废水（洗漱、沐浴排水）分道而行，从源头阻断卫生间返味隐患；

●

UPVC中空螺旋+铸铁：

内壁螺旋导流设计，水流噪声≤25dB（传统PVC管约45dB）从源头上降低排水噪音；

●

假墙功能：

管道藏在假墙内，排水噪音被有效降低；

●

同层排水技术：

卫生间采用隐蔽式水箱马桶，杜绝渗漏隐患；排水管不穿越楼板，避免噪音穿透楼板；

●

声学规划：

水管井远离卧室床头且不靠近卧室墙壁，尤其套卫。

4. 海绵城市集成及雨水回收利用

● 屋面雨水回收系统：收集净化后用于绿化灌溉、室外绿化灌溉、道路浇洒和地下室车库冲洗；

● 地下生态调蓄池：暴雨时蓄存峰值流量，缓解市政管网压力。

/03/  Electrical System

电气系统：全场景可靠性与智慧赋能

【设计难点】

Design Challenge

深圳台风、雷电多发区，实现供电可靠性提升，设备盐雾腐蚀防护；融合前沿科技与针对性创新，实现功能性、安全性与奢享体验的极致平衡。

【核心亮点】

Core Technical Highlight

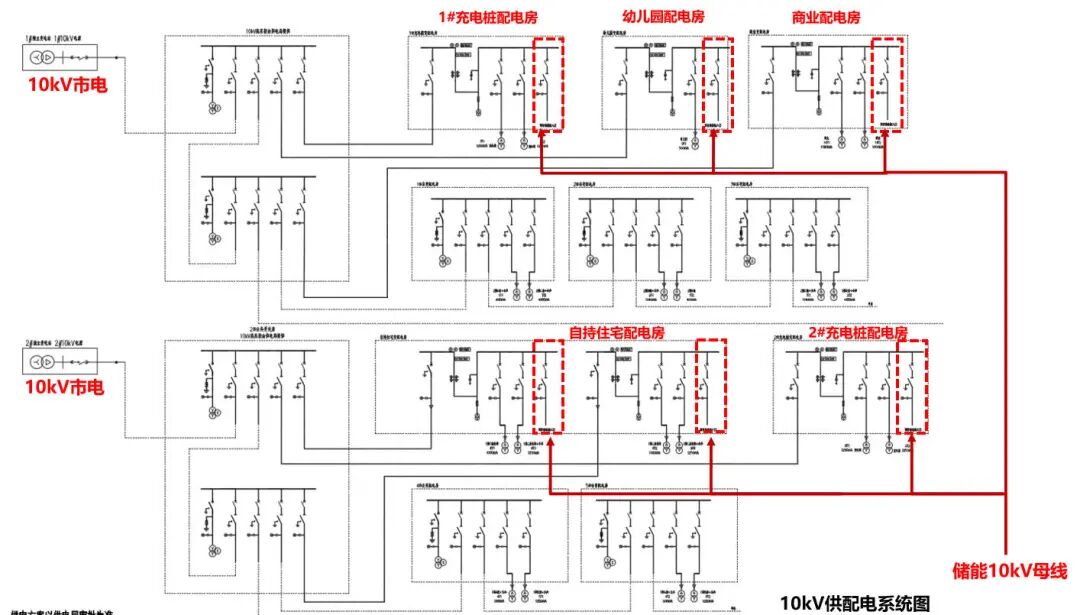

1. 双环网供电架构

●

两座10kV开关房，形成双电源双回路；保证供电可靠性

；

●

重要负荷（电梯、安防等）配置UPS+柴油发电机+片区储能系统应急供电，切换时间＜0.5秒，保障用户重要负荷不停电。

2. 未来能源接口，新技术应用

●

建筑光伏一体化：

为探索光伏一体化技术在住宅项目的创新应用，通过在塔冠顶部设置的轻质光伏组件（约6KG/m2），与建筑屋面完美融合，实现真正的建筑光伏一体化；组件具备优异的抗风揭性能，同时具备良好的自洁能力，灰尘可直接被雨水冲刷，做到与建筑同寿命；光伏板采用全彩微图层技术，可以将光伏组件变为与环境充分融合的建筑功能材料，兼具美观和发电双重功能，将光伏板喷涂为高透光、高彩色附着度的绿色，不产生热斑效应的全彩效果，同时保障光伏的发电量。

●

储能系统：

周边预留储能10kV母线进入位置，拟将部分专变配电房纳入到片区储能系统，并保证交流应急负荷的连续供电。

●

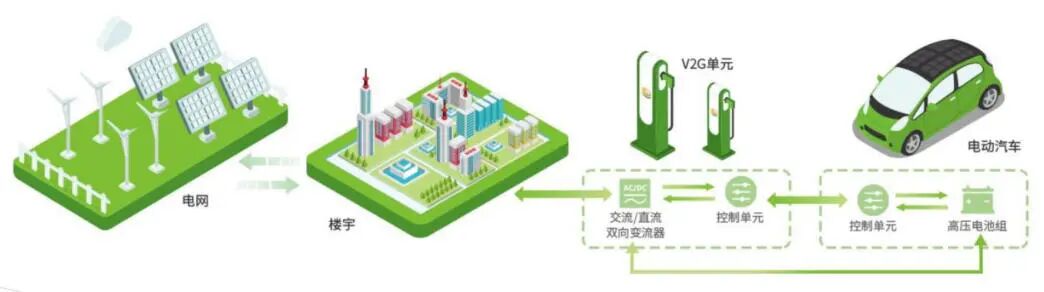

车库充电桩拟接入V2G（车网互动）：

通过使用双向直流车网互动充电桩，通过灵活的充放电控制策略，参与电网调度，在未来实现削峰调谷；根据双碳战略，未来可考虑接入超总片区微电网系统，实现能源调配。

●

超级快充：

为响应深圳“超充之城”的建设，推动汽车新能源转型，为市民群众提供优质、高效、便捷的充电服务体验，本项目试点超级快充一处，采用600kW超充主机（2超6快一拖八）。

●

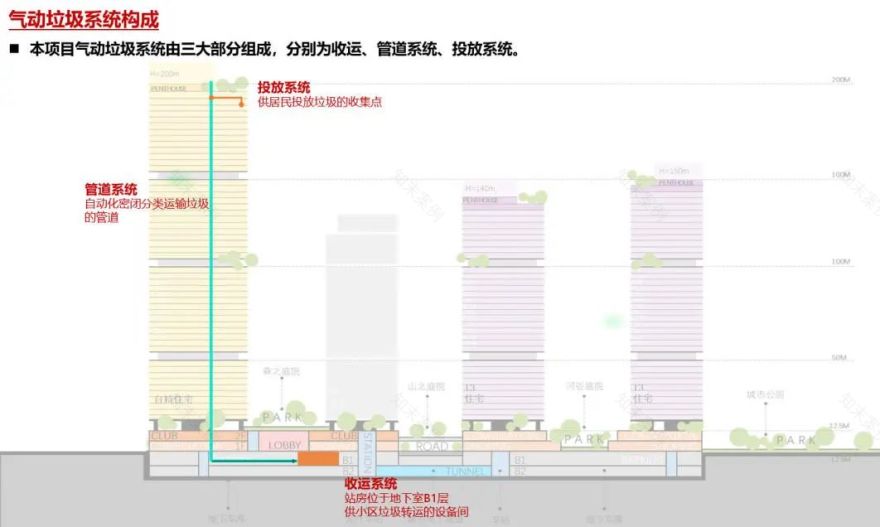

气动垃圾回收系统：

通过试行气动垃圾回收系统，用技术创新引领时代发展，建设“无废城市”。

/04/  Building Automation System

智能化系统：智慧人居安全共同体

【设计难点】

Design Challenge

通过AI驱动构建全域智慧防护体系与便捷低碳生活圈，实现多系统协同、统一平台管理，并建立严格的安全保护机制。

【场景设计】

Scenario-Based Design

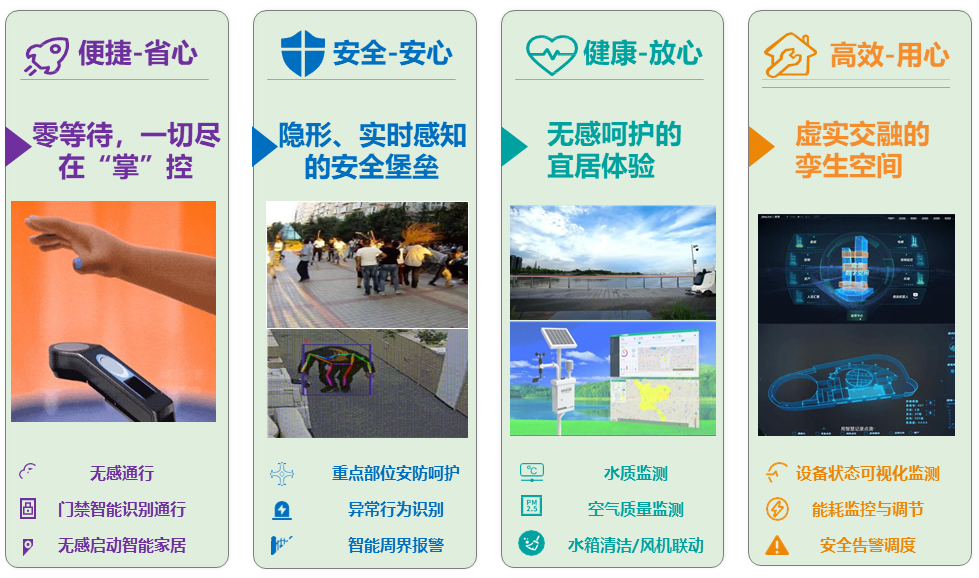

1. 智慧安防

● 周界警报：围墙、泳池边界、水景区域边界关键区域布控，声光预警；

● 防高空抛物：住户阳台面分区监控，视频自动抓拍录像回放；

● 轨迹跟踪：对社区关键区域流动人员进行跟踪监控，并支持回溯调查，通过Al视频追踪可疑人员，有异常行为发生时及时报警；

● 车辆剐蹭可追溯：监控覆盖车道及车位前沿，约每6个车位设置一个监控；

● 天使之眼：可配置指定儿童活动场所等公区监控设备可以被用户调取查看；

● 视频AI分析：消防通道被占用时监测和告警，垃圾满溢监测和告警。

2. 便捷通行

● 车辆无感通行：业主车辆通过提前录入车牌和缴费，通行权限自动抬杆出入；

● 自动呼梯：业主在通过单元门禁时自动触发呼梯动作，户内智慧屏实现出门呼梯至业主楼层。

3. 低碳生活

● 环境检测：中控屏和APP展示社区环境的指标数值：温度、湿度、PM2.5、紫外线强度、气压、风速；泳池水质检测，健身房及餐厅CO2浓度检测；

● 水质监测：余氯、PH值、浊度、溶解氧、水温指标并展示；

● 光纤到房间：预留光纤到房间无线WIFI插座，实现高速上网体验；

● 自助预约：

4. 全屋智能

● 家居安防：入户设置智能锁、卧室设置AI传感器智能识别人体行为、厨房设置燃气探测器；

● 照明控制：各功能空间照明及窗帘开关，客厅、主卧、玄关调光、卧室自动感应等多场景控制；

● 环境控制：各功能空间空调及新风自动监测控制。

5. 智慧运维

●

数字化应急系统、运营中心大屏展示，快速响应业主需求、在线工单处理、智慧管网系统。

/05/  Systems Integration

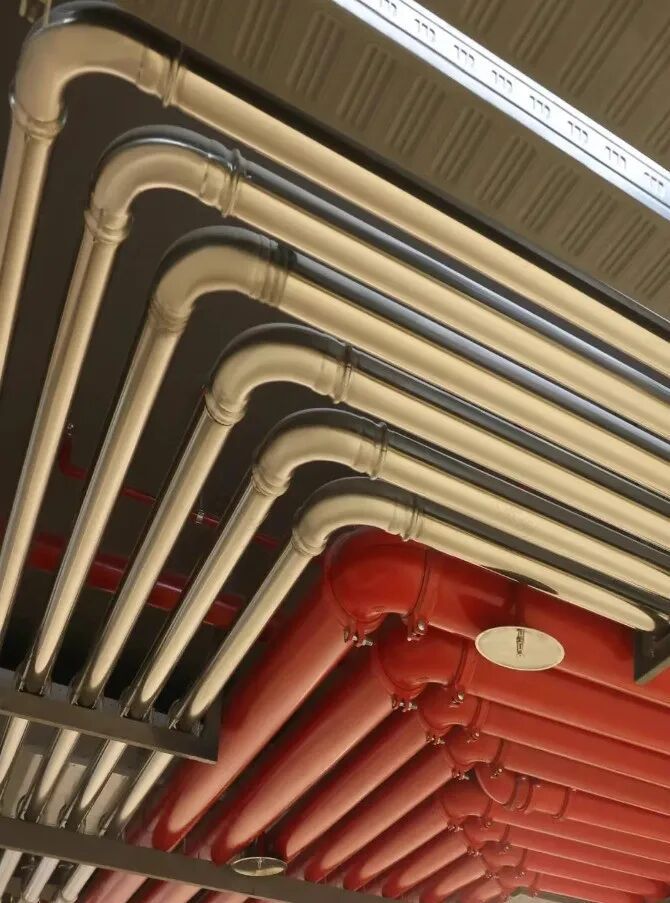

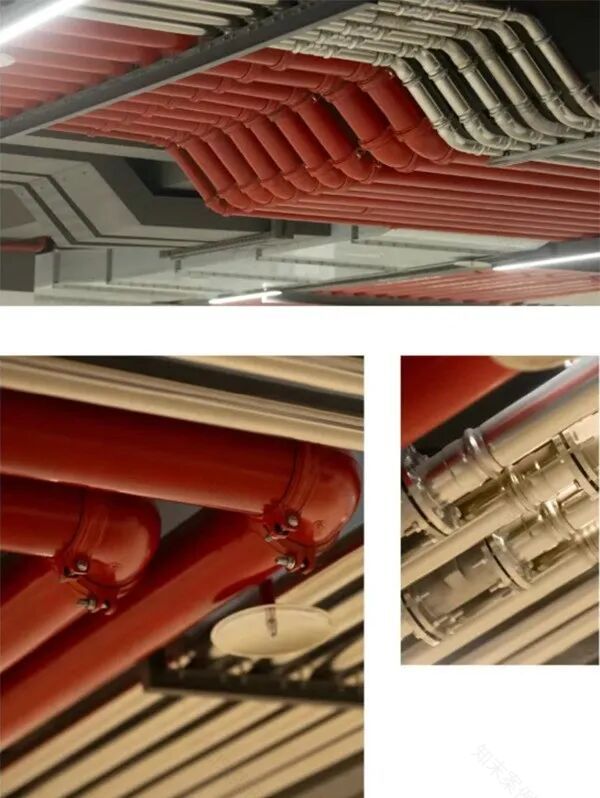

系统集成：破解超高层机电车库管线协同难题

【整合挑战】

Convergence Complexity

推敲\复核\深化

蓝图，正在一点一点被印证

交错的管道,纵横的支架，依间距与形态规律排布

在末端的细节之上，演奏出激昂的工程交响乐

隐蔽处的地库机电系统,自成精妙宇宙

【关键技术】

Key Technology

1. BIM全专业协同

● 搭建LOD400级BIM模型，提前发现上千处管线碰撞点；

● 模拟管道应力分布，优化支架间距与减震方案。

2. 模块化装配式施工

●

地下室设备房拟采用预制模块化，缩短工期

；

● 管道连接使用卡压式不锈钢快装接头，泄漏率降至0.01%。

3. 抗震消能设计

● 机电设备安装隔震支座，可抵御7级地震；

● 管道设置波纹补偿器，消除热胀冷缩变形应力。

/结语/

机电设计的哲学升华

在精品豪宅

项目中，华艺设计将机电系统从“功能保障”升维至“场景赋能”——

●

空间层面：

温湿平衡控制消解空调存在感，让舒适回归无感；

●

时间层面：

预埋未来升级接口，使建筑具备“自我进化”能力；

●

人文层面：

通过静音排水、无风感空调等技术，守护塔尖人群对静谧、尊严的极致追求。

在这里，每一根管线都是对豪宅本质的深刻诠释——

真正的奢侈，无需肉眼可见

。

免责声明：本宣传资料为概念方案，资料中涉及效果图、实景图和相关设施，仅供参考。
