中国院作品|北京理工大学长三角研究院图书馆

这座图书馆是北京理工大学位于嘉兴的长三角研究院的核心建筑，因

此，如何将厚重刚硬的北理精神与温润清雅的江南气韵相结合是设计首先要面对的问题；同时，如何成为有活力、能适应多元需求的公共交流空间也是当代图书馆建筑要面对的时代命题。设计在立与破、重与轻、静与动这三个层面建立平衡，做出应答。

▲

北向外观  马元 / 摄

▲

半室外公共空间

▲

滨水鸟瞰

▲

报告厅入口观景平台

▲

前广场钢桁架连廊

▲

阅览大厅

▲

一二期连接轴线钢桁架连廊

01

综述

北京理工大学长三角研究院位于浙江省嘉兴市秀水新城西北部，毗临京杭大运河，图书馆位于园区总体规划的中心位置。此次长三角研究院的设立成为继良乡新校区后，从北京到江南的新尝试。遵循崔愷院士提出的本土设计理念，如何

将北理文化与江南传统结合是设计的出发点

。设计尝试

让建筑以包容的姿态，融合理工精神与江南气韵，从

3

个看似矛盾的层面建立平衡，打破传统图书馆

“

阅、藏、借

”

单一的空间模式，创造多元的交流场所，激发园区活力

。

“

技术

”

包含从设计到实施过程所需要的各个专项设计（结构、设备、幕墙、照明等），以及其之间的协调和统筹；

“

技术重构

”

强调各专项设计在方案初始阶段的介入，遵从建筑理念实现完整效果

。以

“

技术重构

”

作为手段，以

“

理工

”

和

“

江南

”

的融合作为目标，使建筑真正融入环境、空间，更好地服务于人。

▲

校园一期总体鸟瞰

▲

校园总平面图

02

立与破——回应场地要素

图书馆作为一期核心建筑坐落于园区的中心，即

3

条空间轴线的的交汇点

，享受西临

“

长荡

”

的滨水景观优势，并与对岸二期公共教学组团遥相呼应。在设计的初始阶段，根据场地环境和功能定位，初步构思建筑形态，而后通过不断的调整，与环境对话，并以力学的视角进行审视，最终形成结构合理的空间体系。用

“

立

”

与

“

破

”

，这两个看似对立、实则连贯的操作手法，梳理形体的推演过程。

“

立

”

是基于场地环境和规划结构选取了

“

圆

”

作为基本形式，以展现其几何中心的位置；

“

破

”

是打破原有的封闭边界，增强公共性。

从绿色建筑理念出发，

以开放的半室外空间取代高能耗的室内共享大厅

，

3

组钢桁架沿

3

条园区空间轴线插入，将完整的圆形体量切分成

3

个独立的扇形，并向入口广场打开形成通透舒适的公共活动空间。

▲

概念草图  崔愷 / 绘

圆形大屋盖覆盖图书馆所有功能，向内收敛的形态体现出建筑的聚集性。大屋盖直径

120m

、结构最大厚度

6m

，上下表皮之间采用高度连续变化的断面，厚度隐藏在中心，轻薄的边缘让建筑仿佛漂浮于湖面之上。混凝土筒、

8

根钢柱、

2

组束柱、抗风拉杆为主要竖向支撑，通过共同作用力，将屋盖托举，从而获得开阔的无柱空间，建筑与结构的高效融合形成内外统一的美。屋面上下表皮幕墙分格和结构网架采用相同的三向网格，屋盖沿南北向轴线被光廊切割为两部分，水瀑又在中间位置形成了较大的开洞，这些造成了网架边界变化不规则，三向网格能赋予形体边界良好的适应性。生成网格的过程采用了建筑结构专业协同的方法，由平面网格衍生，建筑专业控制屋面的形态，将平面映射至三维双层曲面并进行优化，再将网架的球节点与边界的钢桁架连廊、开洞一一对应。由此生成的结构网架标准化程度高，利于设备管线穿行和后期维护。

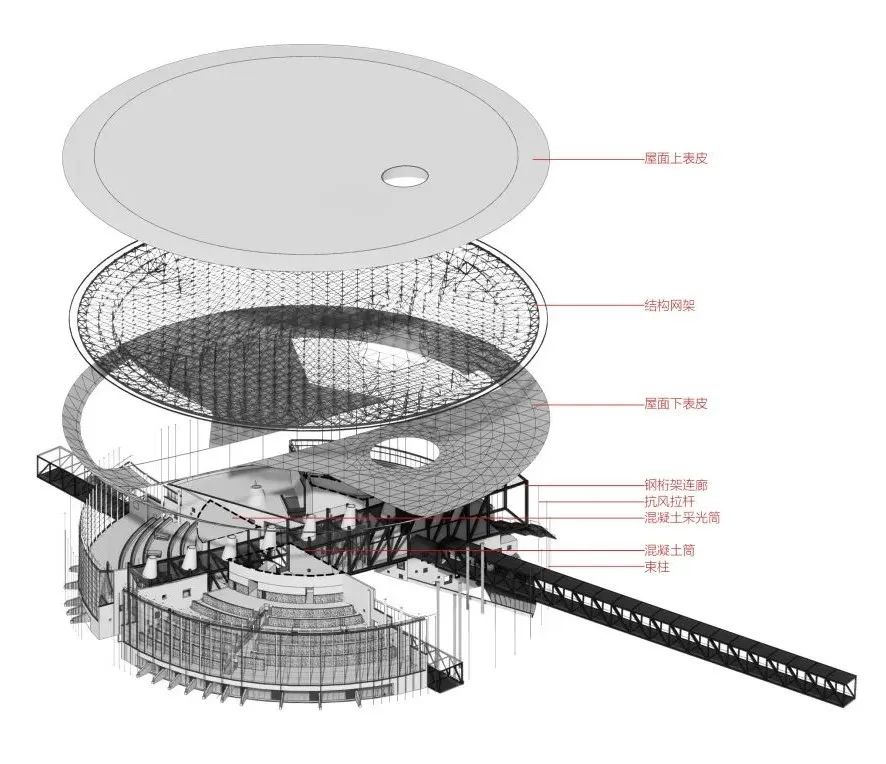

▲ 结构体系示意图

▲

北向外观

▲

从图书馆看向东校门

钢桁架连廊是江南连廊理工化的体现，它打破了原有的圆形边界，重组了空间序列，也作为重要的结构要素出现在竖向受力体系中。

3

条钢桁架连廊顺应

3

条园区轴线，包括南北向轴线、入口广场轴线与一、二期连接轴线。南北轴线上的光廊为大屋盖提供了支撑点，减小了网架的跨度，桁架杆件的排布与屋面网格调整一致，上弦采用曲线吻合屋顶底面的形势；入口广场轴线上的钢桁架连廊以倾斜的姿态架在前广场与二层光廊之间，成为图书馆的主入口；一、二期连接轴线上的钢桁架展廊满足园区文化展示需求，并作为连桥延伸向对岸的二期。包括斜腹杆在内的所有受力杆件均不做修饰地暴露在视野之中，从理性的角度展现力学美。

▲

生成分析图

▲

光廊

▲

首层平面

▲

二层平面

03

重与轻——

融合文化元素

空间形式、结构选择和材料力学性能三者有着密切的联系，通过合理利用结构与材料的特性塑造空间，以

“

重

”

与

“

轻

”

两种描述分别代表理工文化和江南气韵。重与轻的对比，本质上是建筑自身对两种截然不同气质的包容性，体现了文化元素的叠加与融合，彼此矛盾共生。

北京理工大学的学科背景体现了国之脊梁的

“

重

”

量感，设计中以巨大尺度结构的重构来体现，混凝土筒与束柱作为主要竖向受力构件，极大地减少了其他暴露在外的结构支撑，形成了大小阅览室与报告厅

3

个无柱大空间。整体建筑墙面采用白色粗糙质感涂料，深灰色窗洞在墙体上雕刻出斜向切口，这些都加强了墙体的厚重感，描绘出吴冠中作品中徽派马头墙的意象。另一方面，连接前广场的

130m

无柱钢桁架连廊以直接的切入、坚固刚硬的特征，呈现

“

重

”

的观感。

▲

大尺度重构与白墙灰窗的融合并置

▲ 深灰色窗洞在白墙上雕刻出斜向切口  于海为 / 摄

项目场地为典型的江南湿地，图书馆设计通过

3

个层面的

“

轻

”

与环境对话：

“

轻透

”

，面向水岸景观采用通透的玻璃幕墙，使阅览室围护结构最大程度地放开，玻璃上的自然光景与湖面倒影相得益彰；

“

轻盈

”

，大屋盖下表皮选用雾面蜂窝铝板，通过实验确定了不同反射度的铝板进行组合，形成了波光粼粼的穹顶，反射其下景物的光韵与动感，从视觉上削减了屋盖的重量，完成了建筑与环境的交互，丰富了师生的情境化体验；

“

轻巧

”

，为了减小大屋盖悬挑部分风震带来的表皮连接和疲劳破环，在最外围增加了抑制共振的抗风拉杆，其形态细若雨丝，体现水乡

“

深秋帘幕千家雨

”

的景象。

▲

光廊看向北侧组团

▲ 报告厅平台

▲

阅览大厅滨水向外观  于海为 / 摄

04

静与动——

关怀人本体验

安静的阅览室是传统图书馆最重要的组成部分，随着图书馆职能的转变，新型图书馆以人为主体，成为功能更加复合的师

生活动场所。经过体量拆解与组合，形成了可以容纳多种形式活动的半室外空间。传统的静读与激发的活力相融合，

“

静

”

与

“

动

”

共存，充分考虑两种行为模式在设计中的回应，打造以人为本

的空间体验。

“

静

”

体现在阅览空间的塑造，通过结构的处理，减小了室内大空间结构柱的尺寸和数量，创造出大阅览室和报告厅两个角度大于

90°

的扇形空间。阅览室是安静的学习空间，采用阶梯式布局，两侧的钢柱支撑起反曲的弧形屋盖，向湖面展开，视野通过玻璃幕墙延伸出去，湖面景色一览无余；温暖的木质阶梯与书架构建起了

“

书山

”

，书架的高度恰到好处地分隔开各层间彼此的视线。在

“

书山

”

之下，充分利用剖面设计，增加了

12

▲

剖面关系

概念草图  崔

愷 / 绘

▲

剖面图

▲

报告厅内景

▲

室外下沉剧场

光与水之

“

动

”

主要体现在图书馆面向入口方向的水瀑广场设计，其灵感源于江南

“

泗水归堂

”

的传统民居范式。阳光从屋顶中央的圆洞倾泻而下，在广场中央形成移动的光斑，赋予空间精神性。在圆洞开口的周圈均匀设置水瀑喷口，在夏季炎热天气和节庆活动期间可以人工降雨，大幅度降低周边区域温度，起到气候调节的作用，令外部空间更加舒适宜人。随着光影变化，垂落的雨丝在阳光照耀下呈现多彩的变换，流动的光影与跃动的水花让图书馆成为园区最聚人气的场所。

▲ 水瀑广场

▲

圆洞周圈设置水瀑喷口  于海为 / 摄

05

结语

图书馆作为精神建筑，对城市和校园具有重要意义，设计旨在从建筑与环境的关系、师生使用行为与理工江南文化出发，探索一个全新的图书馆建筑模式。用技术重构的手段创造出巨大的悬浮屋盖、交错的钢桁架连廊、从屋盖倾泻的水瀑这些空间与技术吻合后的表达，同时避免多余的修饰，以回应理工学科以探索客观真理为己任的初衷。

▲

从东侧校园前广场看图书馆  于海为 / 摄

▲

鸟瞰图书馆及校门  马元 / 摄

▲ 节点详图

项目地点

  浙江省嘉兴市

建成时间

 2023年

建筑面积

  2.4万㎡

设计主持

 崔愷  于海为

建筑专业

  谢悦  冯晴  陈祥飞  张玉明   高靖华  高乃明  高超  申子安

结构专业

 王载  叶垚  王建哲  武启剑

给排水专业

陈静  张庆康

暖通专业

  姜红

刘维

电气专业

  崔振辉  史敏

智能化专业

  邵子尧

景观专业

  刘环  李旸  卢婷  刘丹宁  王超  徐瑞  陈素波  李冬梅  左佳

室内专业

  韩文文  张栋栋  高宣粤

合作单位

  中国联合工程有限公司

照明设计

  北京宁之境照明设计有限责任公司

幕墙设计

  同创金泰建筑技术（北京）有限公司

建筑摄影

  李季（除标注外）
