Hello 小伙伴们，又到了每周一的制图教室时间啦~

今天这期有点不同，咱们把设计思路和图纸教程糅合到了一期，给大家来一次大容量的制图教室!

首先简单笼统地介绍一下这个项目的大致逻辑，此项目是一个青少年活动中心的改建更新方案，原建筑坐落于交通交汇处，占据极佳地理位置，然而空地利用率低下，空间并不活跃，建筑肌理与周边较高密度的城区格格不入。

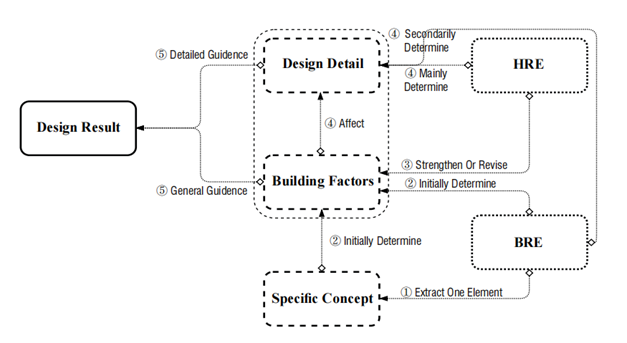

基于个人的设计逻辑思考流程，我提出了“

Involving Space”

的概念，也就是让建筑体量覆盖到整个地块，公共空间则渗透到建筑内部去，让青少年活动中心真正地“活动”起来。

紧随概念的是设计策略，首当其冲的就是新老建筑处理策略，我决定大体保留原建筑形式，改造建筑功能立面，同时增添如交叉阶梯、露台、连廊等等的外部联系，外部建筑则置入大台阶、坡道、舞台等等公共空间，而后，为避免形式过乱，增添顶层展览和休闲功能的环廊用于规整形式。

这是一个很大体量的建筑体系，但我并不想让它显得非常沉重、固定，相反，我需要一个感官轻盈、互动性强的建筑，因此多架空空间，建筑虽通达但也有体系感，在材料上主要考虑清水混凝土结合白色面材，配合很多白色细柱以及纯白栏杆营造通透、轻盈、鼓励活动和互动的空间。

整个内部空间的组织上也杜绝绝对的空间分隔，空间之间要么没有严格的分界，要么采用通透的玻璃构件进行空间区分，保证水平通达性的同时也保证垂直交通的连贯性，鼓励受众穿梭其中，产生互动行为，这也顺应

’Involving Space’

的概念，空间之间的交互是无障碍的，活动休闲与学习研究完全可以在临近空间甚至同一空间存在。

众所周知，对建筑生、职业建筑师来说，图纸的最终质量至关重要，然而往往在一些特殊情境中，我们也需要出图的极致效率

因此以这个项目为例，我分享的就是一套自己发掘出来的效果图

Model+Lumion+PS

极速工作流，主要针对喜欢素雅和材质质感图纸的童鞋，可以保证极高的出图效率

（亲测熟练后这套方法可以一天出十几张效果图）

，与此同时也能保证不错的图纸质量。

那话不多说，赶紧开始吧～

模型准备

在开始前，首先必须要有一定精度的模型，当然了，这取决于你是否可以接受将这些建模的时间花在后期处理上，不过我们追求的是出图的高效率+高质量，因此模型当然是越精细越好。

个人认为单论此工作流，模型的深度达到下图就差不多了

（当然假如有更细节的周边环境及室内要素就更好了）

想要渲染快且质量稳定，那必须是lumion。首先将模型导入lumion

（原图是lumion9做的，但此处用lumion11演示，Rhino模型最好以dae导入，SU可以直接用skp）

，注意在原始模型里一定要区分好材质，设置好坐标原点。

原点与模型对位

进入编辑模式，给模型丰富组件细节

（譬如配景人、植物、室内素材等等，充分利用lumion强大的素材库优势，不过我偷懒了室内基本没怎么加QAQ）

上图为已加好状态。

假如电脑配置极好，此步骤可以在第三步之后。随后就是选中每一个材质，调节适当的材质参数，相信每个会些lumion的童鞋都知道不多赘述，对于基本材质，简单的设参即可，需要注意的是玻璃材质，反射不可太高亦不可过低，个人经验一般为0.15~0.4左右。

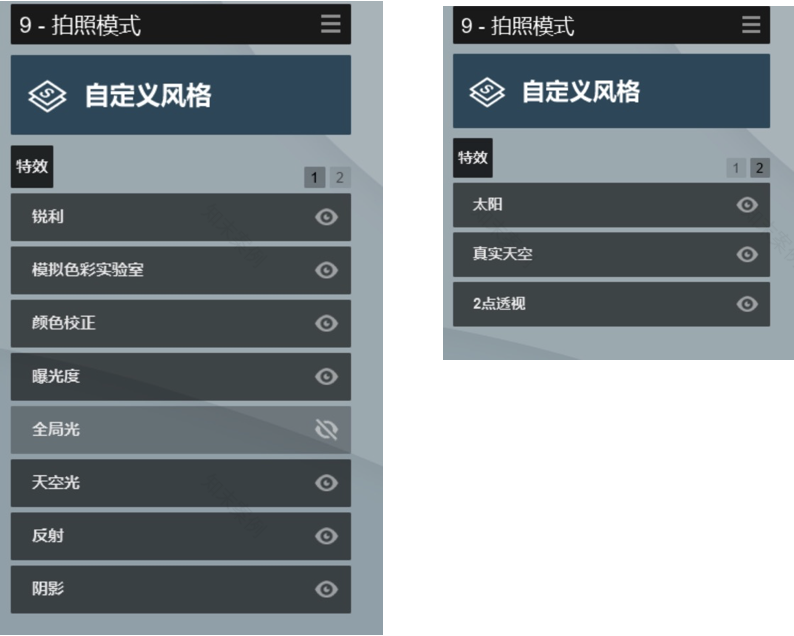

添加lumion效果，个人的一般步骤为两点透视-真实天空-太阳-阴影-反射-天空光-曝光度-颜色校正-模拟色彩实验室-锐利

（全局光超光暗角景深等等视需求而定，非必要）

重点讲一下个人认为几个比较关键的参数吧，就不一一列举了：

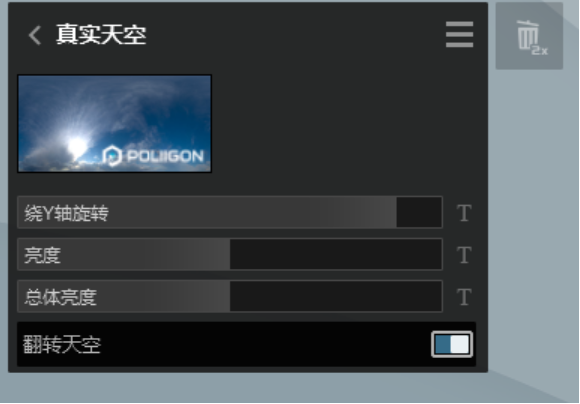

1.真实天空，这是lumion9之后出的超强大功能，运用得好可以直接省去PS天空的麻烦，此处我选择的是Cloudy 5，亮度、旋转、翻转自行调整。

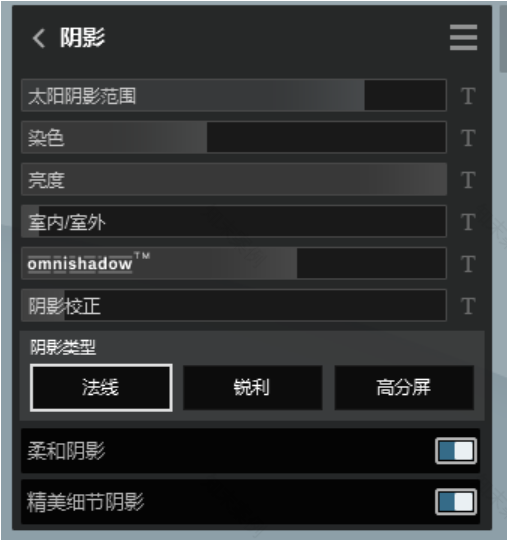

2.阴影，一般柔和阴影和精美细节阴影都要打开，然后我一般会把阴影的亮度拉满，因为lumion渲染出来的阴影总是偏黑偏重。

3.模拟色彩实验室，这是一个很强大的类似于滤镜的功能，可以直接让图面表现力上升一个层次，这里使用的风格是1.1

4.颜色校正，由于1.1滤镜饱和度偏高，在这里着重拉低饱和度，调节一下对比度、色温

（这些都取决于图面自身条件及个人审美，因人而异）

，颜色校正参数拉一点点即可譬如0.1~0.2。

5. 设置反射球、剖面

（假如需要）

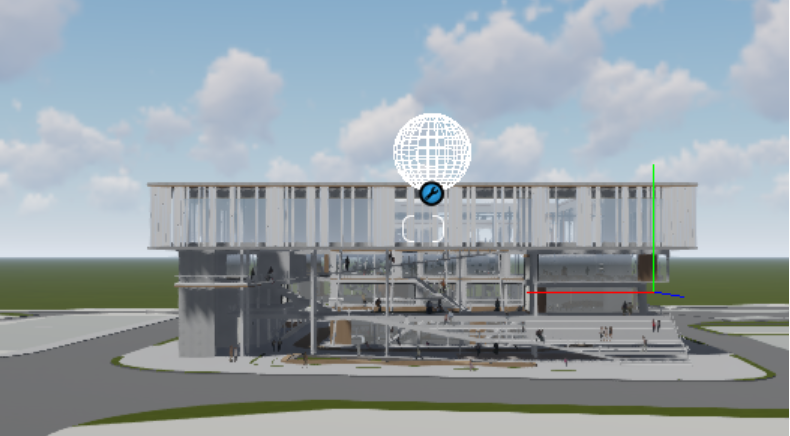

等等关键构件，一般来说反射球放置在建筑面前方，往上拉伸到差不多视图中上部就可以，容错率很大。

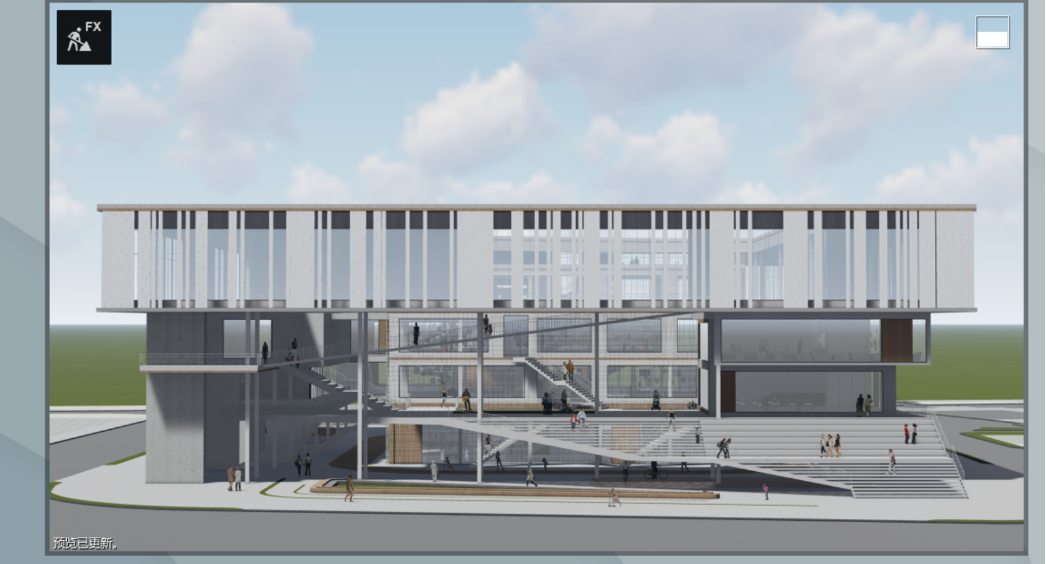

6. 渲染，成图如图。其实lumion的效果参数调整很大程度取决于个人审美，跟PS类似，不同项目不同图纸意向参数也完全不同，此处仅仅是个人做非拼贴风图纸的急速出图惯用套路。模型精度够的情况下，一般从导入到渲染结束仅需要不到半小时。

PS后期

进入PS，第一步是Camera Raw滤镜整体调色，这一步主要是降低一些突兀色调的饱和度、调节色温、调节阴影深度等等，使画面整体和谐，也可以适当添加一些噪点和暗角效果，取决于个人喜好，结果如图。

调整完后发现天空饱和度还是偏高，遮阳板的形式不够突出，木头的材质略显轻浮，大台阶颜色过深，于是利用PS的色相、亮度、曲线、加深减淡工具等等稍作色调上的调整。

调整后如图。

这一步就是质变的一步了，因为在一张此类风格的图纸里，材质的质感尤为重要，我们需要在lumion给出的粗糙原始质感上加强材质质感，这就需要叠加材质贴图。

首先是外侧清水混凝土质感，利用正片叠底效果叠加材质后使用加深减淡工具制造深浅效果，增加质感以及体积感和光影感。

随后是内侧类混凝土材料质感，此处由于感觉外侧质感还是不够突出，因此连同外侧一起同时叠加了一次。

如法炮制，叠加完所有意向材质后，最后就是添加一些附加贴图，例如道路贴图，让图纸显得更精细些。

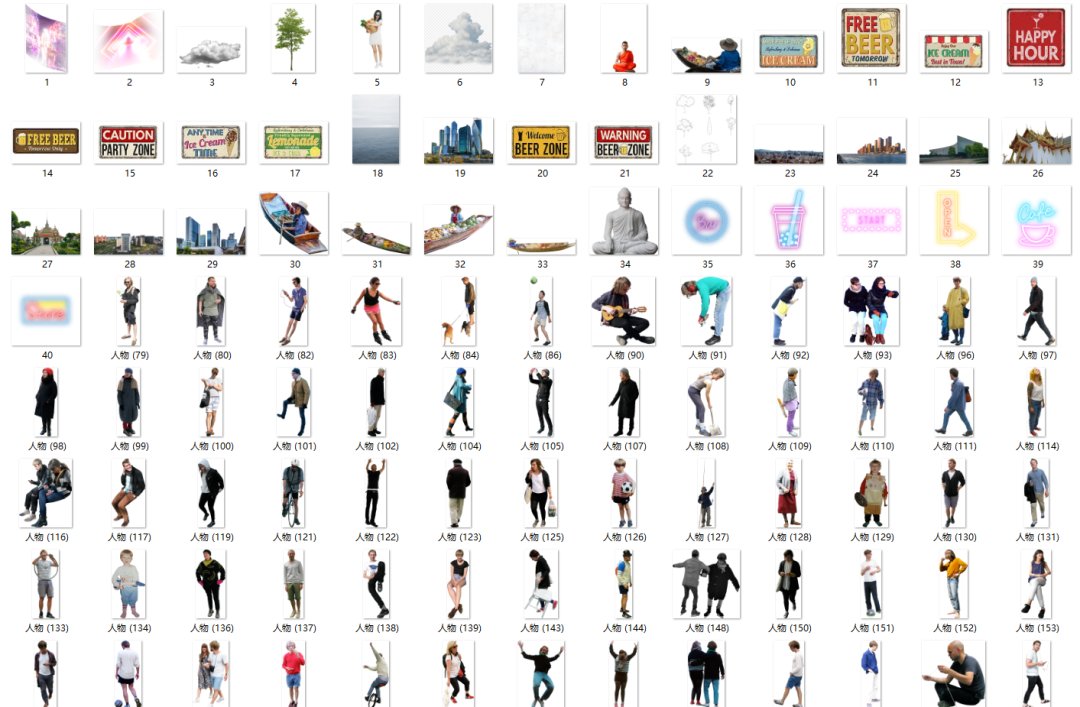

添加配景，包括人、植物、鸟、周边建筑，烘托氛围感，图纸就完成了。

当然，如果可以添加更多细节譬如室内配景细节、玻璃反光HDR贴图等等会更好，但毕竟高效出图嘛，我就偷懒了0.0~

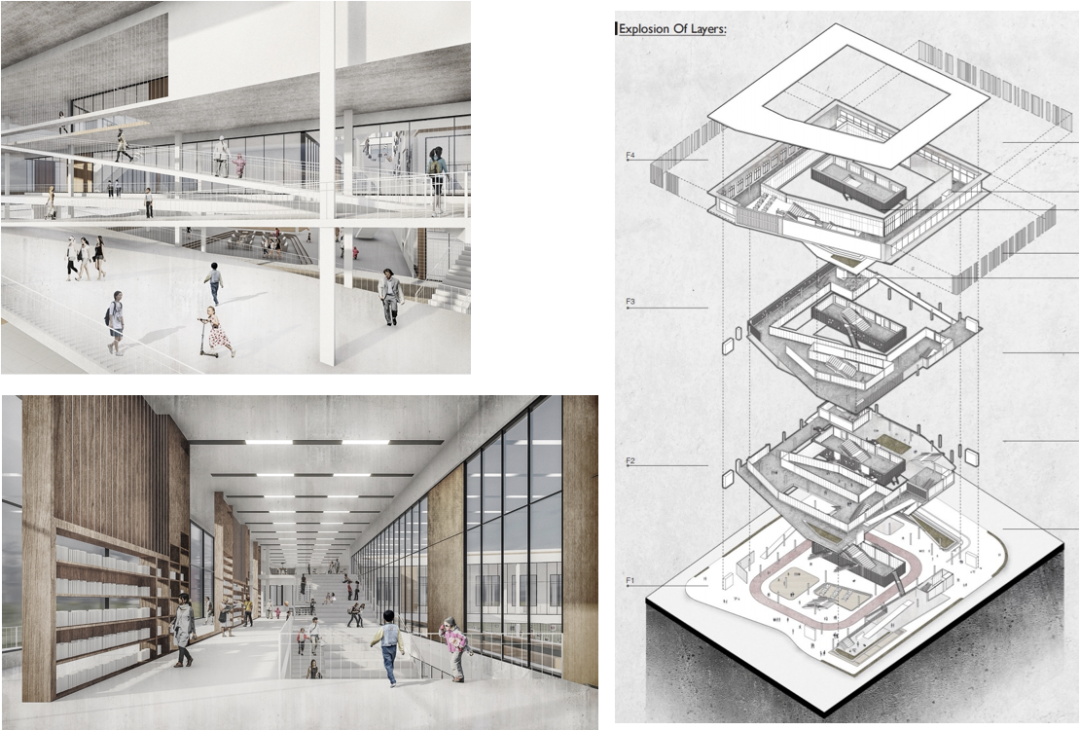

如法炮制，该工作流可以直接映射到同一个lumion文件的其他图中，同时PS也可以保存Camera Raw滤镜参数，因此一旦完成一张图，后面十几张就手到擒来了，这也是lumion的一大优势之一，以下就是可以在半小时内出完的同一项目图纸范例。

到这里本期的全部内容就讲完啦，不知道是否合大家的心意呢？欢迎大家在评论区留言，2025你们想看什么内容，制图教室来如你所愿~

那么，我们下期不见不散~

♥ 福利时间 ♥

转发本文至朋友圈集赞3个

后台回复【第123期】

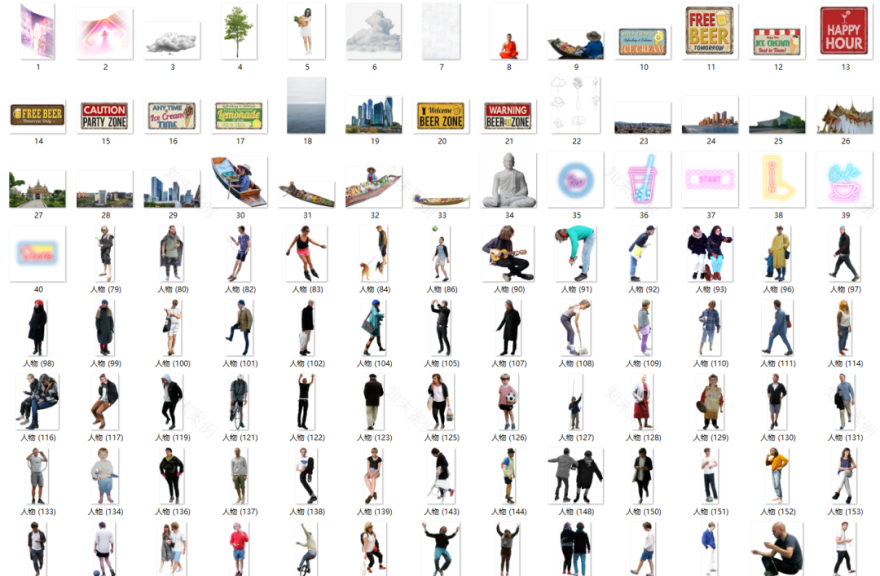

即可获得本期素材
