本次优秀作品分享

我们邀请到

了来自同济大学的

许诺言、

方亦文、

关恺桐

分享他们的毕设作品

《方舟共济

·人文星辉：上海地下城设计》

既是保留人类人性光辉的精神堡垒

又是连接冰封上海与未来新生的记忆甬道

获得

ACF2025

建筑创作未来本科生组入围奖

👀

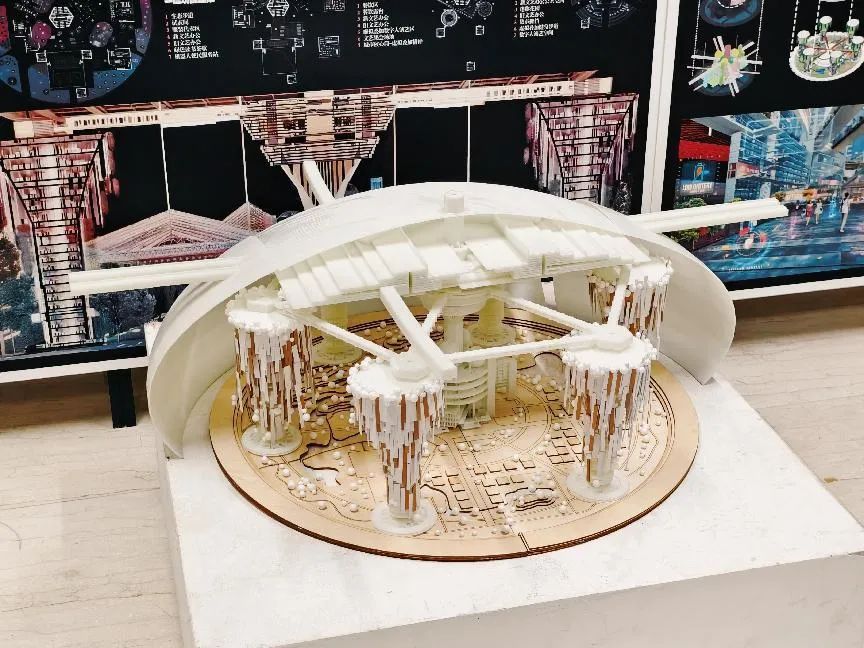

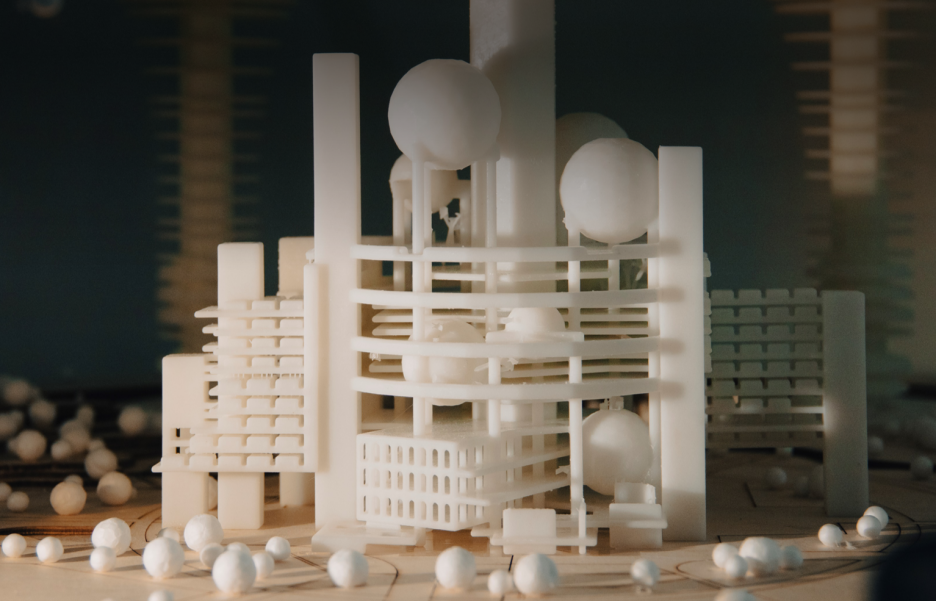

先来看下高清模型图吧～

▲

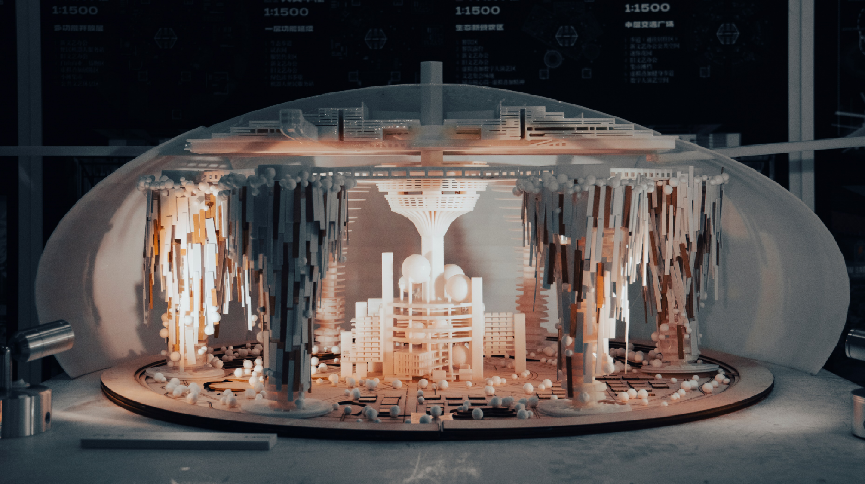

模型照片

设计背景

《流浪地球》电影中的地下城场景：闭塞的空间、冰冷的金属、压抑的岩洞。这里只有

“生存

”

，却失去了

“

生活

”

的温度，折射出高技术背景下被忽视的人文困境。

▲流浪地球剧照

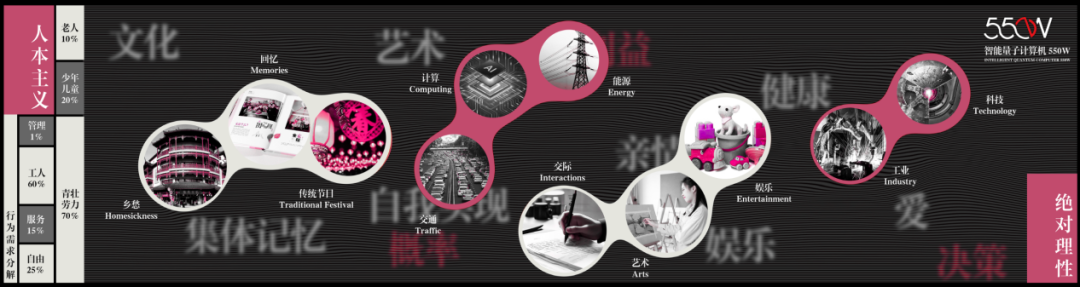

我们小组认为，这样的地下城存在着三种割裂：

阈限空间与人类创造性行为

的割裂、

封闭环境与人类生理节律

的割裂，

绝对理性与人文情感

的割裂

——这样的地下城难以支撑人类长期的流浪之旅。

▲

流浪地球

IP

背景

因此，本小组的设计直击这一痛点，提出从

“

空间

-

人文

-

生命

-

技术

”四个关键愿景进行地下城设计：通过生态模拟重建自然节律，借助人文锚点强化情感归属，同时融合电影中 “

数字生命

” 的概念，构建与

MOSS

共生

的人机协同城市。

▲

地下城行为需求分析

我们的核心命题是：在保障生存的技术框架下，通过

“

实体建筑

+

虚拟叠加

”

的双重系统，在末日语境下构建兼具人文关怀与科技温度的地下精神家园。

前期调研

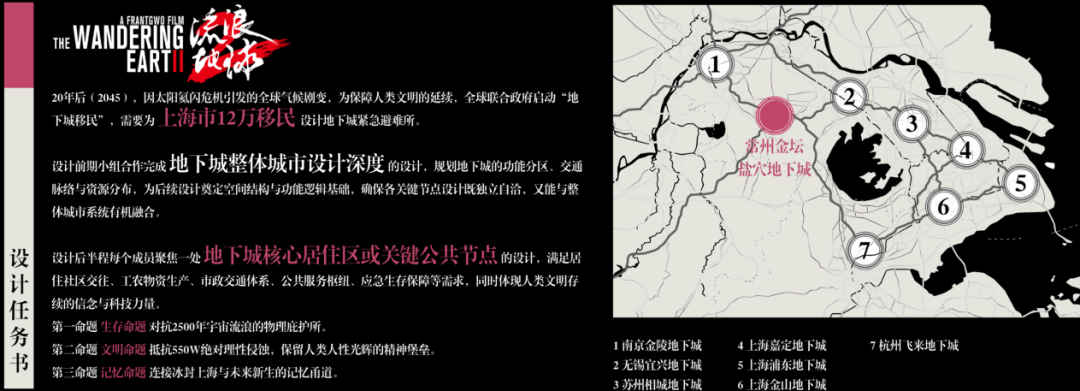

由此我们得到了本次设计的任务书：

20

年后，由于全球气候剧烈变化，需为

12

万上海移民设计地下城避难所。

▲

设计任务书

我们小组认为，合理的规模控制与整体布局是保障地下城高效运转的基础，因此，我们首先确定了地下城的人口数量与布局模式。

人口方面，我们根据电影设定及实际情况进行了测算，最终确定了每个地下城以中心城与卫星城的组团形式进行建设，其中卫星城设计人口

12

万人，中心城规模

20

万人，而本小组将对其中的卫星城进行设计。

设计过程

城市设计策略

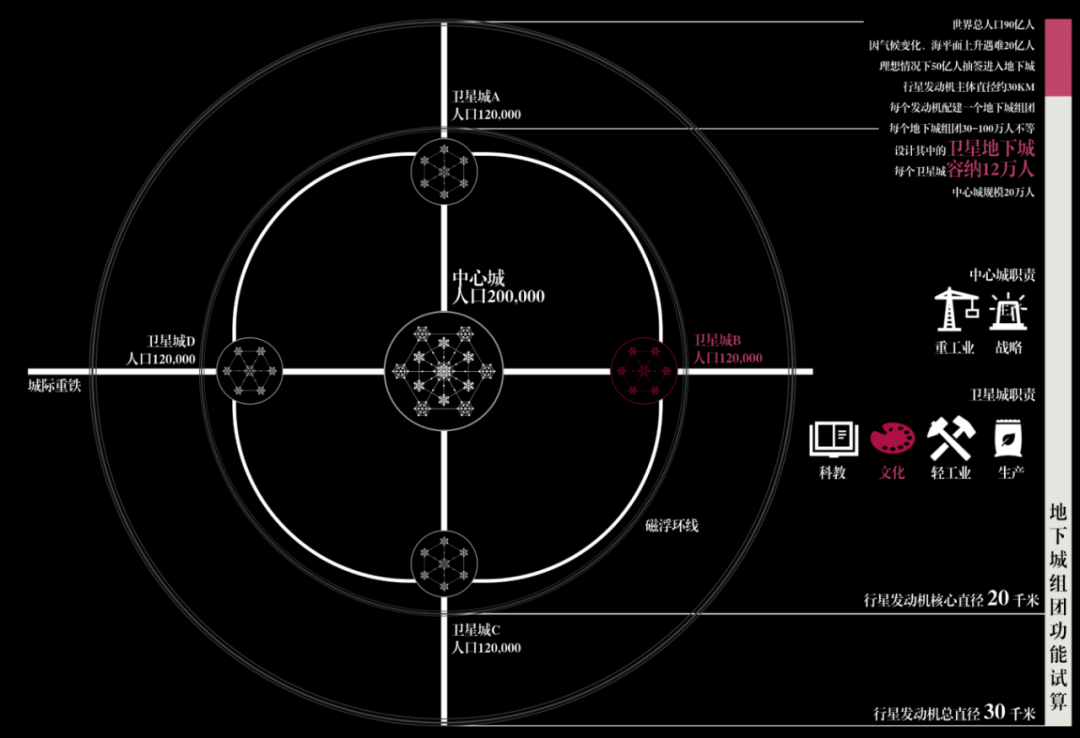

这是地下城组团的布局图，我们设想每个行星发动机的正下方都有这样一个地下城组团。其中中心地下城负责重工业及战略功能，卫星地下城则辅以科教、文化轻工业、生产等功能。卫星城之间通过磁悬浮环路连接，中心城之间则通过重型铁路连接，满足不同地下城之间人员物资交换的需求。

▲

地下

城组团功能试算

在空间规模测算方面，我们参考北京防空地下城的相关数据，结合本次设计的特殊需求，进行了反复试算，

所需的建筑空间大约是两千六百万立方米。

可以看到，这样的地下空洞将是规模巨大的，因此，确定一个既能承载这样巨大的空间需求，又具备安全居住优势的建设基地成为了设计推进的关键一步。

本小组从多个维度，对多种地下空间进行比选，最终选定地质稳定性强、空间洁净度高、具有自修复能力、并且开发技术较为成熟的深层地下盐穴作为地下城选址，结合我国的盐穴分布，选定

常州金坛

的地下盐穴作为建设场地。

▲

基地选址背景

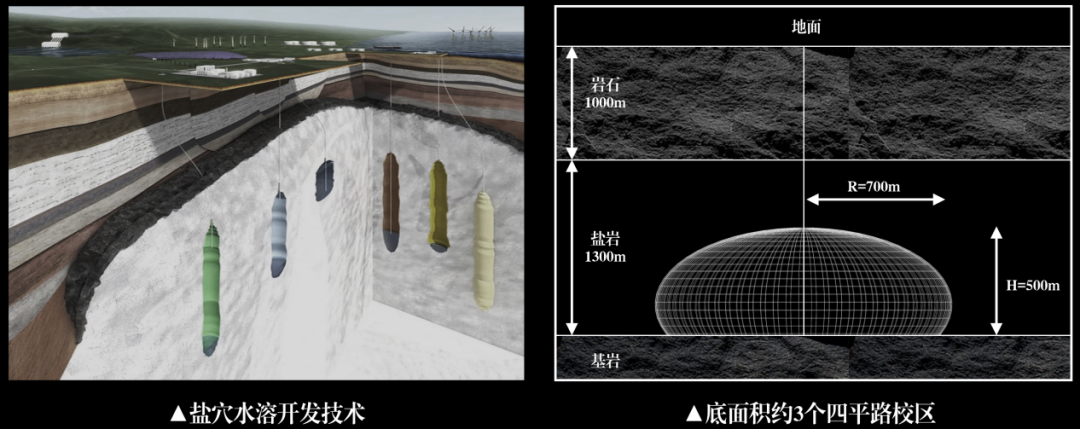

地下盐穴的开发原理：

深层地下盐穴主要是利用

水溶开采技术

，通过向地下盐层注入淡水，溶解盐类矿物形成卤水并抽出，从而在地下逐步塑造出可供利用的椭球型大型空洞空间。右侧就是本次设计的盐穴空间示意图，是在稳定基岩层上开发的水平半径约七百米，高约五百米的截面椭球体。

▲

开

发原理及规模

地下城

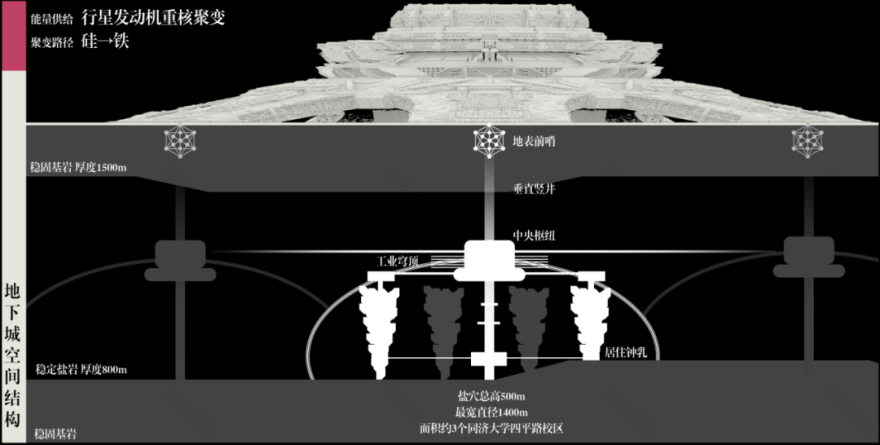

为了承载巨大的地下空洞，我们采用

大型钢穹顶

+

基岩支撑

作为城市受力骨架，中心柱作为核心承重与交通构件，接收由上部行星发动机的能源供给，同时侧柱提供辅助支撑，这种结构设计既保证了空间的稳定性，又为内部功能布局提供了充足的空间。

▲

地下城空间结构

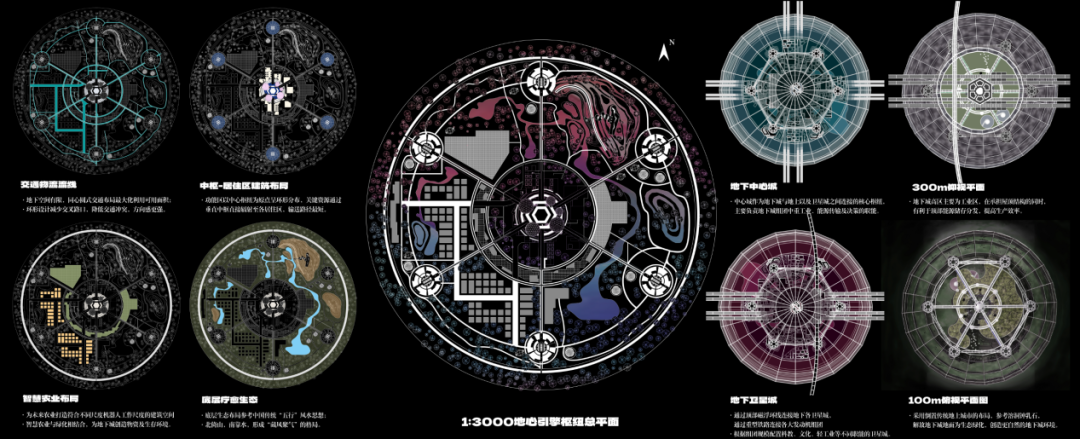

结合我们的结构体系，水平功能排布采用

同心圆

城市结构。中心柱作为交通与公共服务的核心枢纽，连接各个子区域，而每个子区域则分布着居住、医疗、教育等分区功能。而在基层总平面上，我们结合

自然环境

、

数字生命空间

及

生产性空间

进行了排布，希望能够在满足功能需求的基础上为地下城市提供明显的方位感与定位性。

▲地下城同心圆平面布局

建筑设计策略

▲

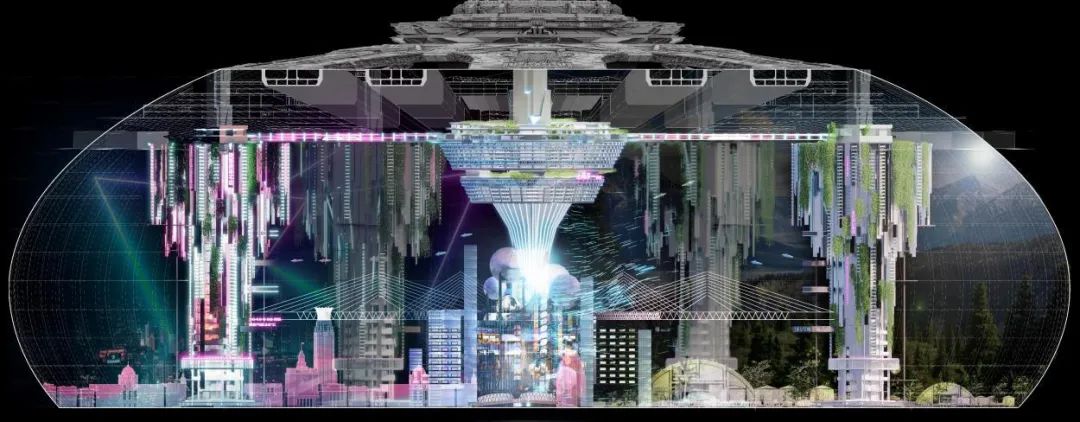

地下城总体效果图

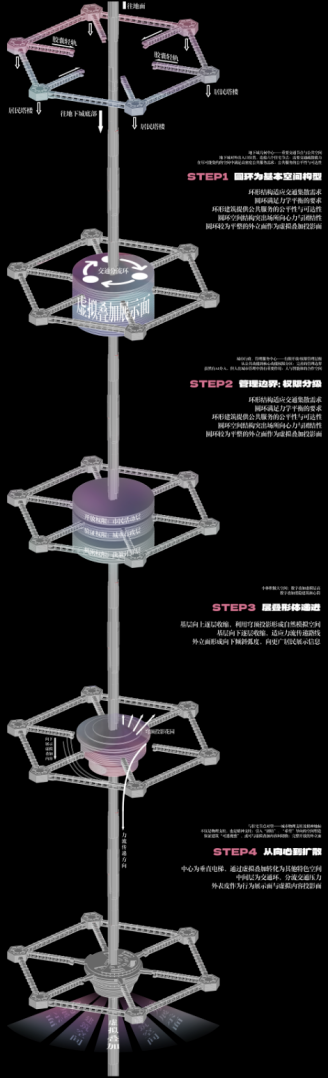

地下城城市枢纽建筑设计

：城市枢纽位于地下城的几何中心，是城市的重要交通节点与公共空间。因此以圆环作为空间原型，环形结构适应交通需求力学平衡的要求，同时提供公共服务的公平性与可达性以及场所的向心力与团结性。

▲

地下城

城市枢纽设计

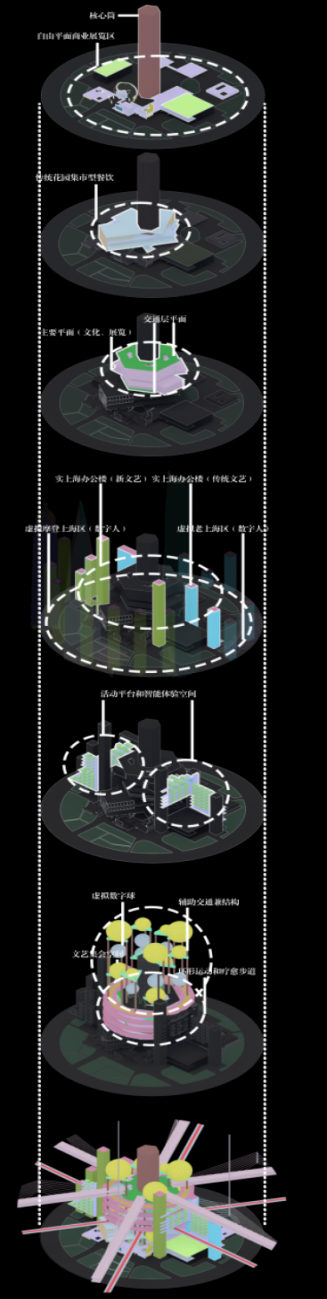

地下城文化活动中心设计建筑设计

：从底层自由平面开始，这里绿树成荫，是充满活力的花园集市。向上，主要平面是宽敞的展览空间，交通层连接居住区。办公楼设计旨在呼应数字人活动区，并融入上海特色。我们区分了

虚拟摩登上海区

（

对应新文艺办公

）和

虚拟海派老上海区

（

对应旧文艺办公，如传统文化

）。

楼宇间架了绿色活动平台，智能盒子空间错落。然后是环形疗愈步道，辅以兼具结构支撑的电梯交通核，将人流导向各层。核心是

虚拟数字球

与

实体球形聚会空间

。它呼应东方明珠，是上海的

icon

，象征着凝聚人心的城市形象。

▲

地下城文化活动中心设计

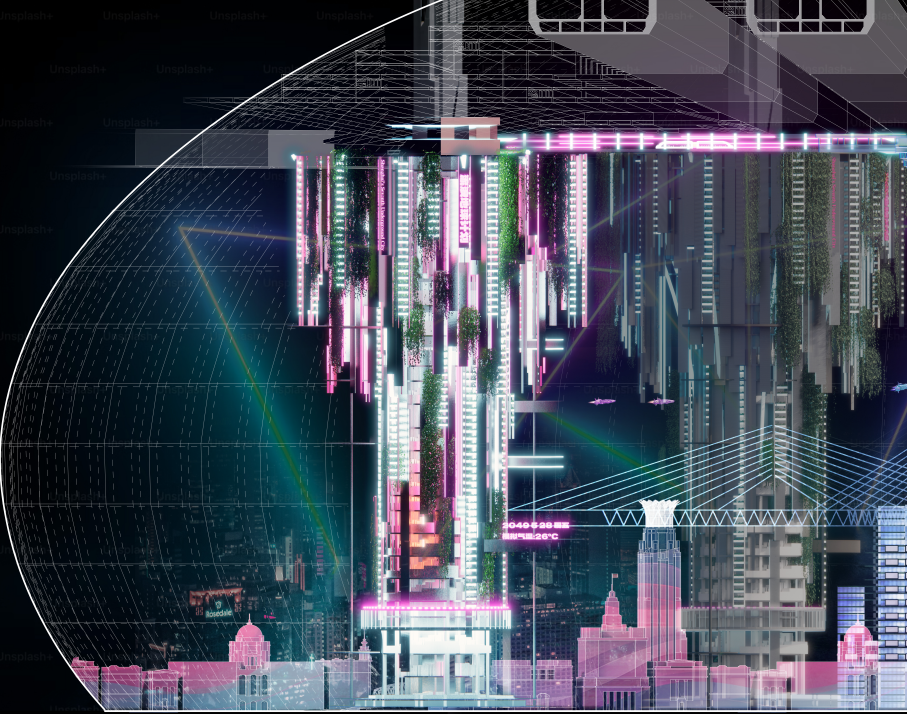

地下城

居住区

建筑设计

：建筑造型向中央收缩，以减少其分布不均带来的影响。解放地表生态层平面，保障地面疗愈层仰视视角，参考钟乳石结构选型将居住区底部收缩，上方垂吊的形式，呈现与地面建筑相倒置的城市结构。

功能垂直划分，

上部：

社区综合服务层＋高区居住层，

中部：

为密集型集中居住层，

下部：

为生态疗养连接层考虑建筑昼夜日照分析等。

建筑表皮

采用类百叶的外表皮结构，扩大地下城的绿色生产效率，兼顾绿化及虚拟叠加的功能。

在

居住区与中心枢纽、居住区之间的

建立

连接通道，设置住区无人机停靠点位，虚拟叠加构建，营造一个数字现实相融的场景。

▲

地下城文化活动中心设计

虚拟叠加设计策略

为了覆盖地下城

生存保障、生活服务、环境营造

到

文明传承

的全维度需求，我们将虚拟叠加内容从重要至次要分为了

五个层级

。

▲

五级虚拟叠加层级

I

级为紧急信息层

，是在紧急情况下强制叠加的信息。这一层级聚焦城市生存底线，服务于城市极端环境灾害预警、应急避难通道动态导航，以及城际轨道交通的调度。

Ⅱ

居民生活与公共服务

：旨在服务人类基本生活，

包括

智慧物流管理、人机协作平台、城市交通导览、生存物资获取与循环

等。

Ⅲ

级城市面貌

：权限归人工智能，旨在调节人类生理和情绪避免地下忧郁症以及激发城市精神便于人心管理。

包括

地面环境模拟、城市建筑外观、城市垃圾回收等市容保洁、城市大型活动。

Ⅳ

级人类文明和精神健康

：权限归人类，旨在避免文明断代激发人类创作欲和个人追求。

包括

赋能文化产业（

数字生命交互、新娱乐创作、生活方式体验等

）、对外贸易（

国际友人

）和城际交流产业

等。

Ⅴ

级碎片化信息流

：旨在

丰富日常生活

，

如广告、新闻等。

▲

叠加层级场景效果图

总结

最后的最后，

我们希望营造的是一个在数字叠加的帮助下，会再次看到蓝天，鲜花挂满枝头的地下城。

方亦文、

关恺桐

文中作品及图片归原作者本人所有
