本次优秀作品分享

我们邀请到

了清华大学建筑学院的

谭宏宇同学

分享她的毕设作品

《四次元口袋

·基于物性转译叙事与情感编织的垂直人宠互动空间设计》

▲

作者：谭宏宇

👀

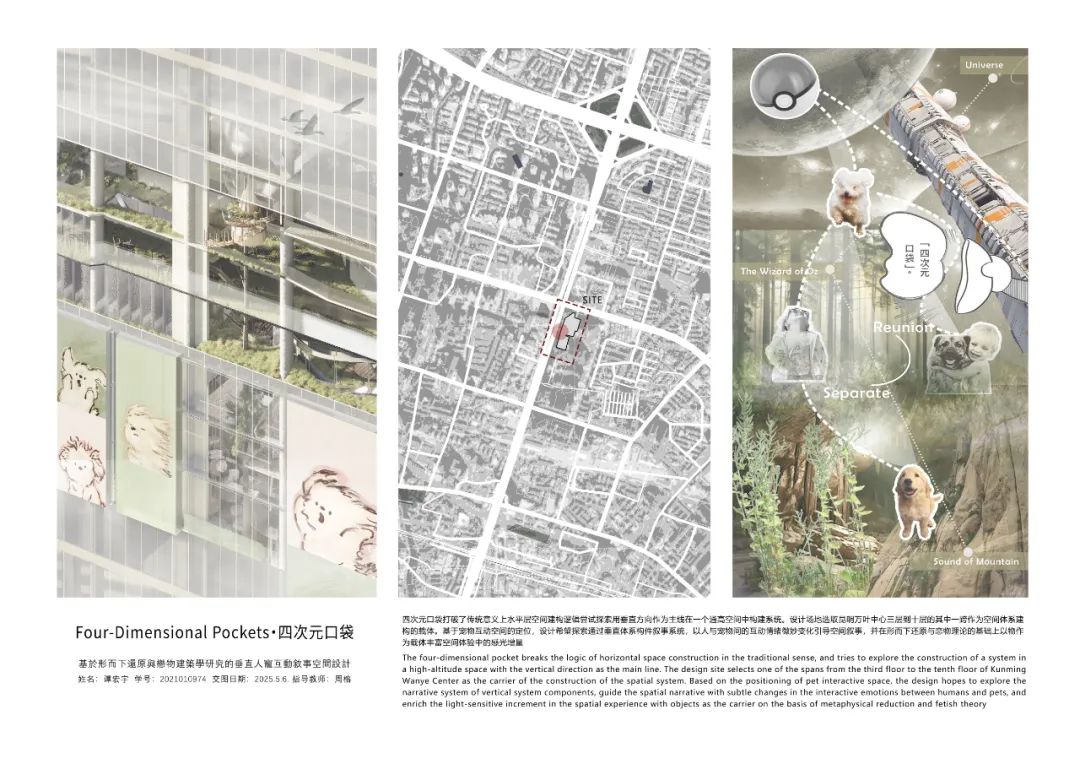

先来看下高清效果图吧～

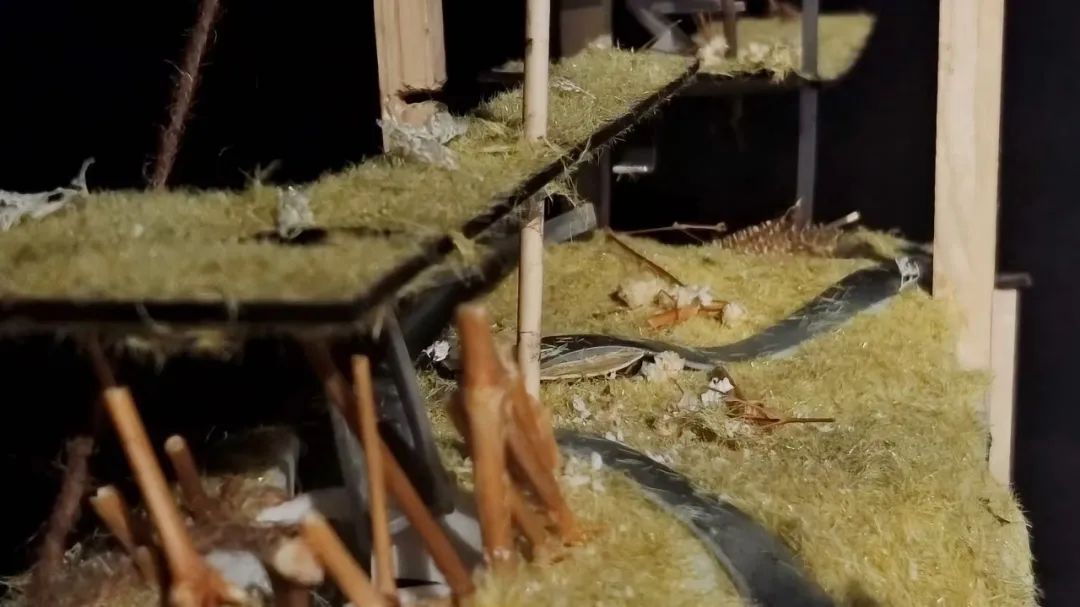

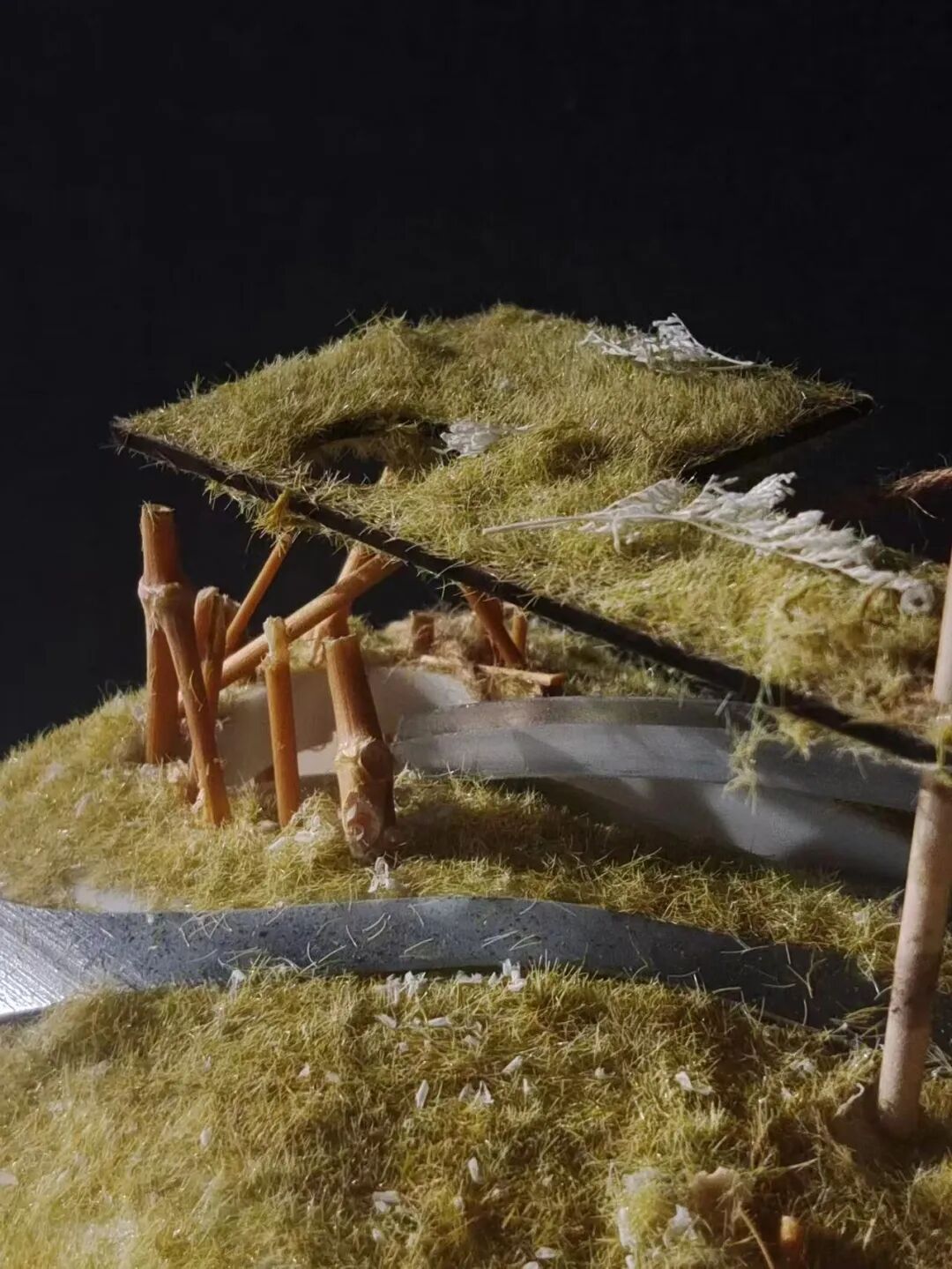

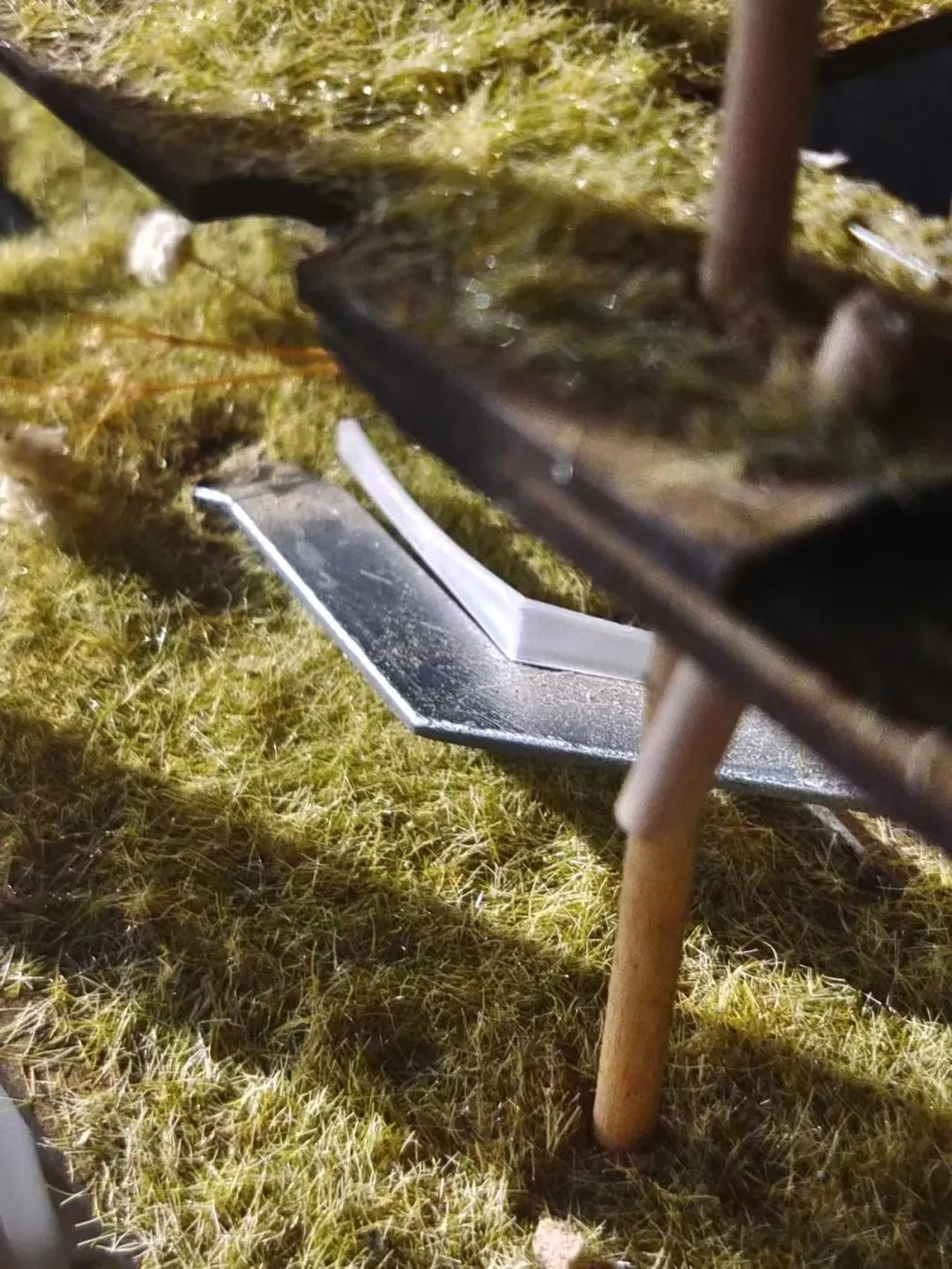

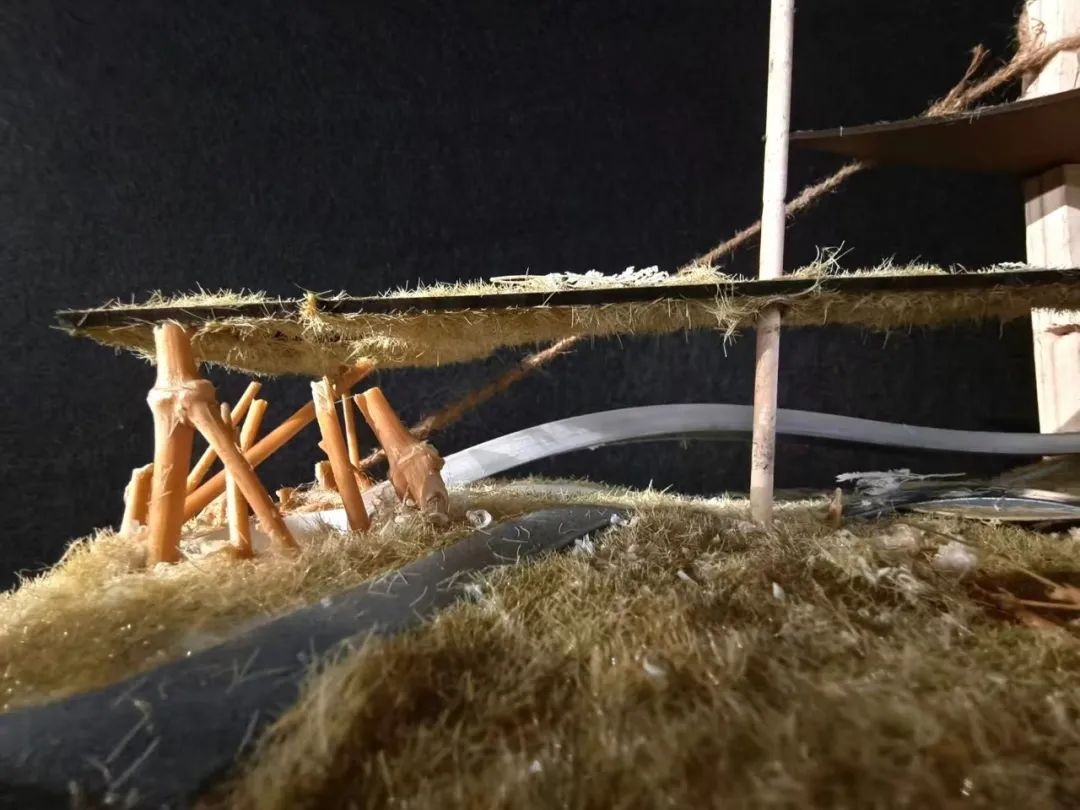

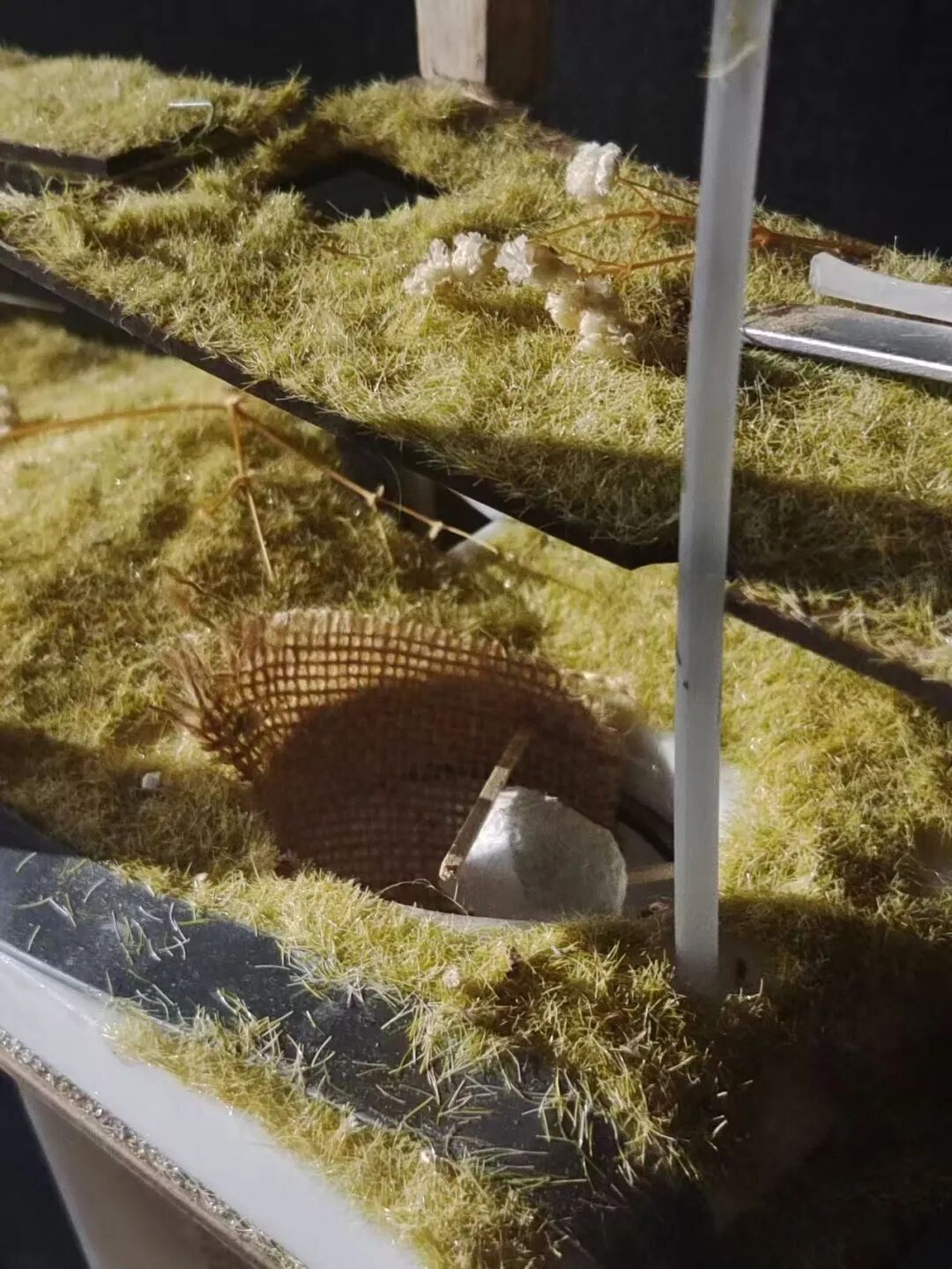

再来看下现场模型吧～

作者按：

现代主义建筑体系适应大规模生产，具有标准化的简洁理性之美，城市及建筑在统一且体系化的语言控制下逐渐规范化，却逐渐失去了物的原始力量与情感表达。作为人类精神物化的建筑，其情感诉求被忽视，创造力也在极简主义范式中被规训。

设计希望颠覆传统空间定义，挣脱功能茧房，回归人的感知与在场，通过复魅物性，重拾材料的本质，赋予空间叙事与情感。

设计主题与场地概述

设计场地位于昆明万叶中心商业综合体室内西南侧第三层到第十层

9.2

×

9.3m

的一跨，在垂直的可通高空间中设计

人与宠物共生互动的体验空间

，除已确定功能区外，跨外未安置功能区域可纳入设计范围内。

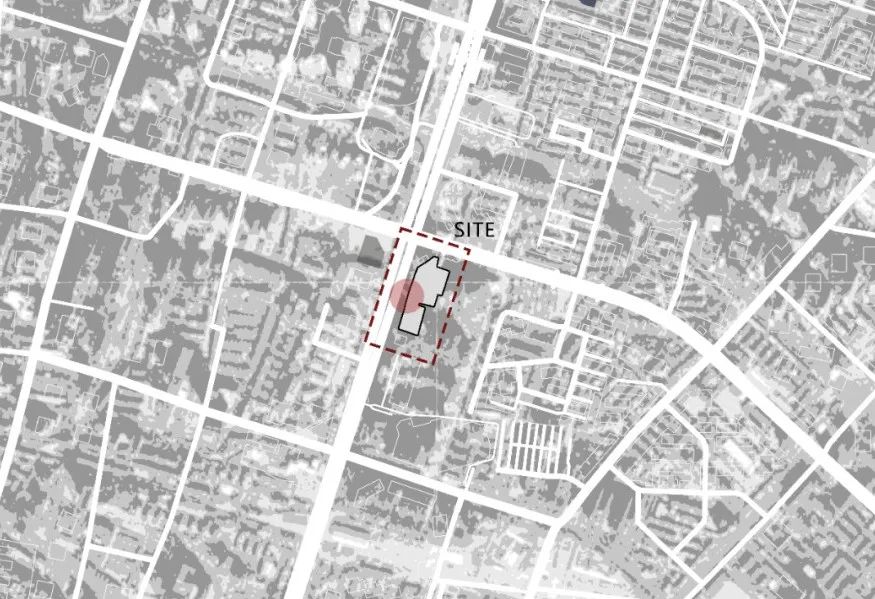

▲设计场地区位与周边城市肌理图（作者自绘）

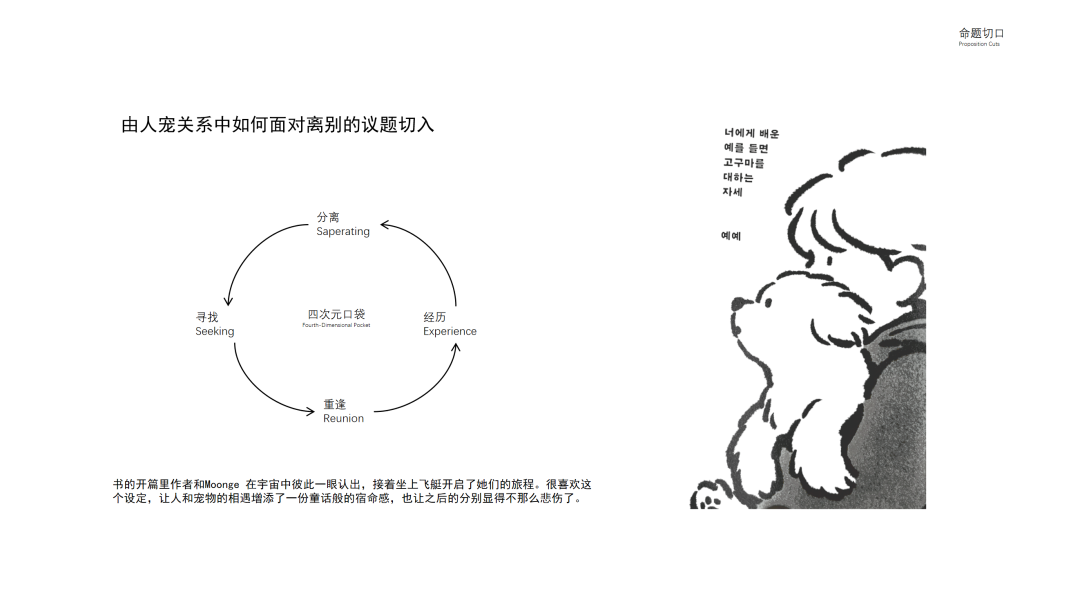

命题切口：现代城市人与宠物的情感纽带与空间需求

宠物的现代性空间困境：去生命化的城市空间与情感纽带的断裂

城市空间常以

“文明”之名施以温柔的暴力

。宠物活动空间被压缩为可量化的服务设施，其设计逻辑遵循资本效率而非生命共情。“物的去主动化”在宠物语境中升级为“生命的去主体化”

。

但

在养宠人

的

个体世界里，宠物早已超越了物的属性，

是

割舍不掉的亲情。然而

人与宠物的关系

具有有限性甚至生死的不确定性，离别

是

必然会面对的课题。

设计聚焦：现代城市人与宠物更为密切的情感关注

诸多宠物电影中对人与宠物情感之间都有细腻的刻画，镜头是具象的记录，但影像是他者的故事。设计在垂直通高空间内聚焦人宠情感与感知的牵动，从物、人、狗三视角解读情感纽带并在建造层面实现物化与体验的可感知。旨在作为礼物，

让主人与宠物以空间戏剧书写自身独特故事。

▲

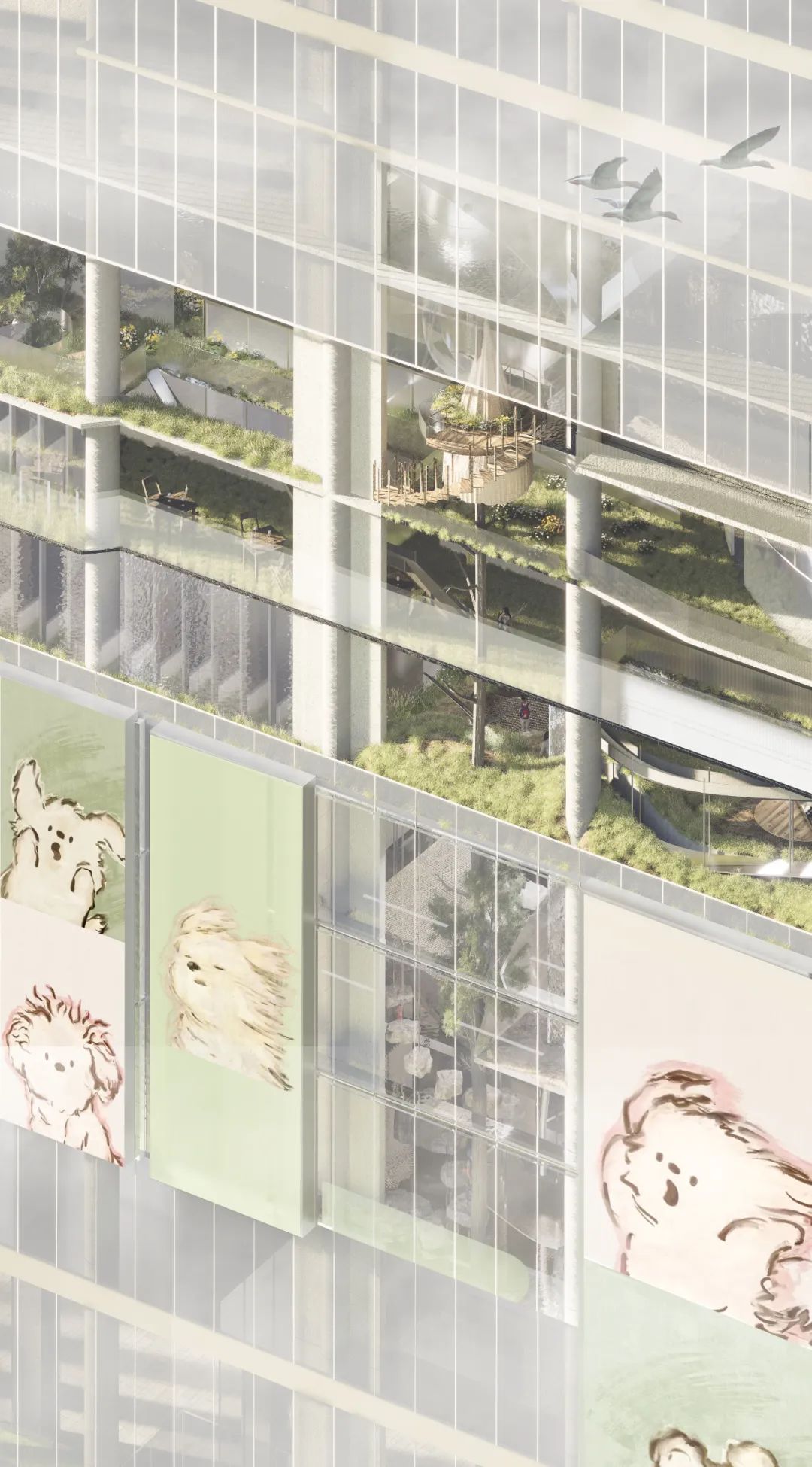

综合体外立面轴测空间视角（

作者自绘）

感知到设计的发生

——人宠空间戏剧与情感编织

概念定位：异质性空间的符号化抽象

——“四次元口袋”

四次元口袋是哆啦

A

梦的神奇口袋，

为现实世界的人们提供了通往平行世界的通道。

而本设计希望给人与小狗一次走进镜头的窗口，通过灵活调动现代化手段并与空间中元素充分结合，将人与小狗的感知增量调动到极致，强化空间的戏剧性，实现体验与情绪感知的最大化。

▲

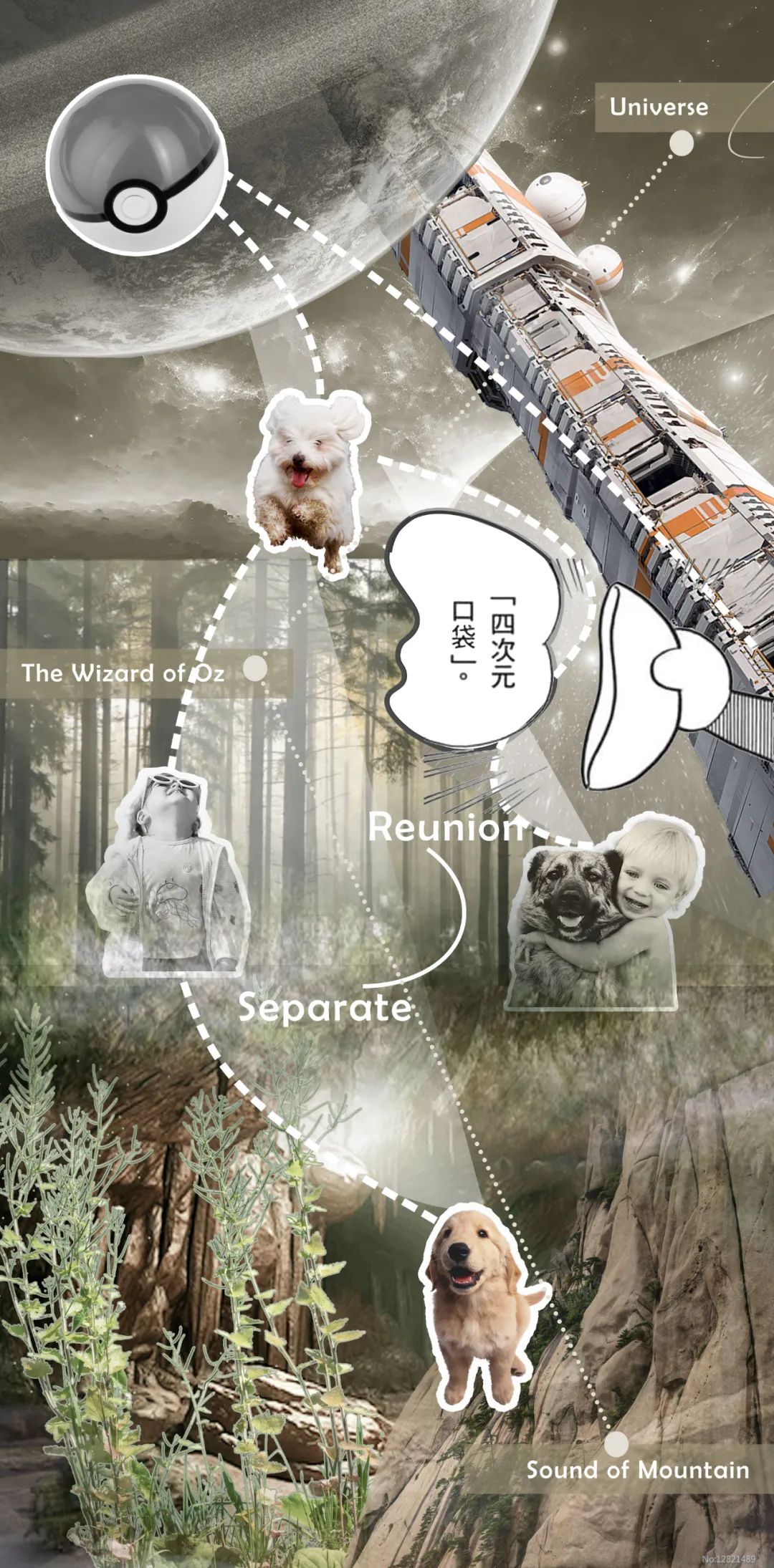

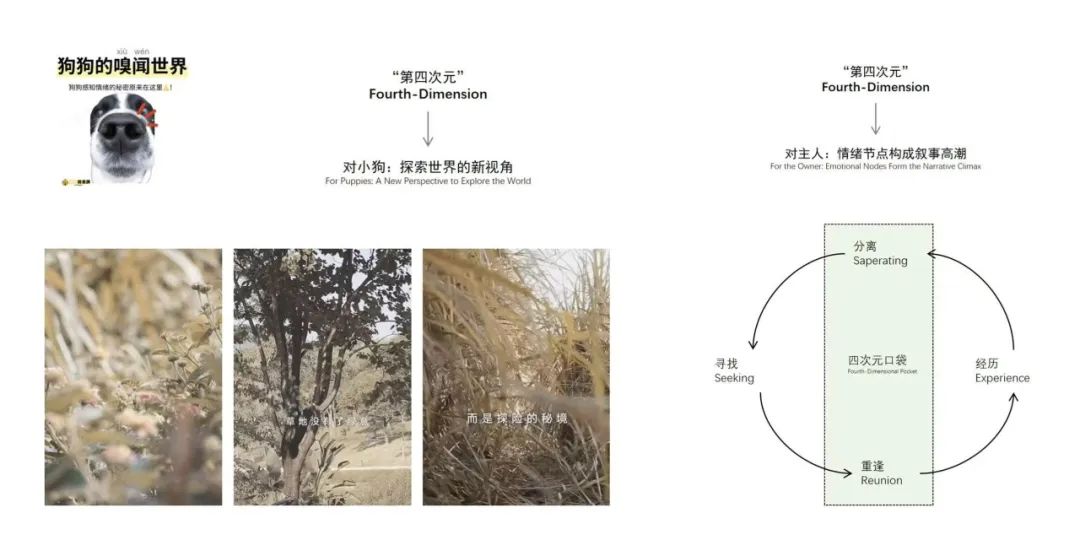

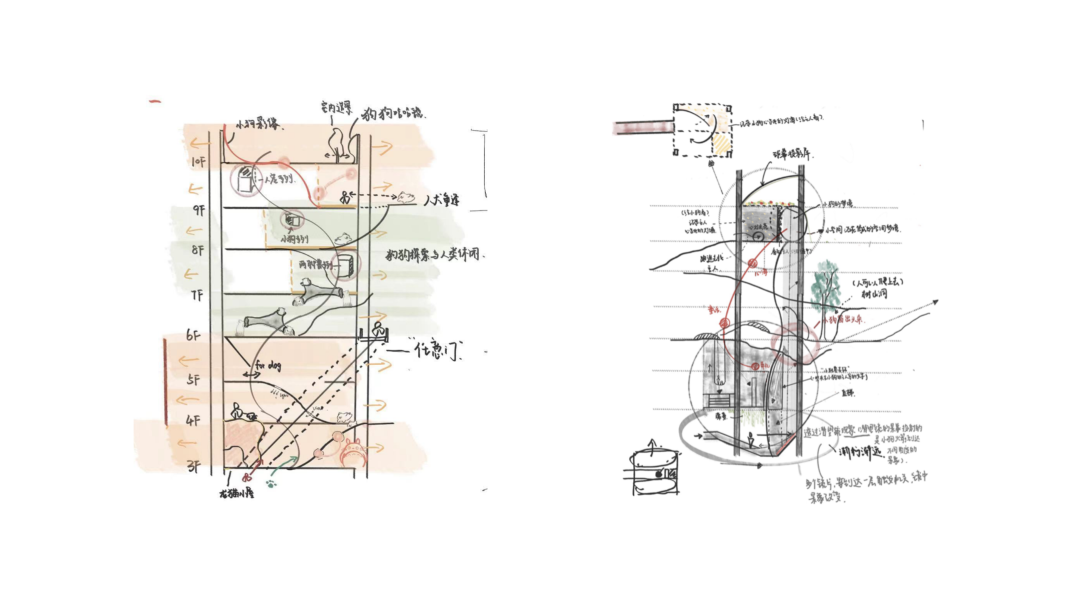

设计概念发生与叙事架构确立（作者自绘）

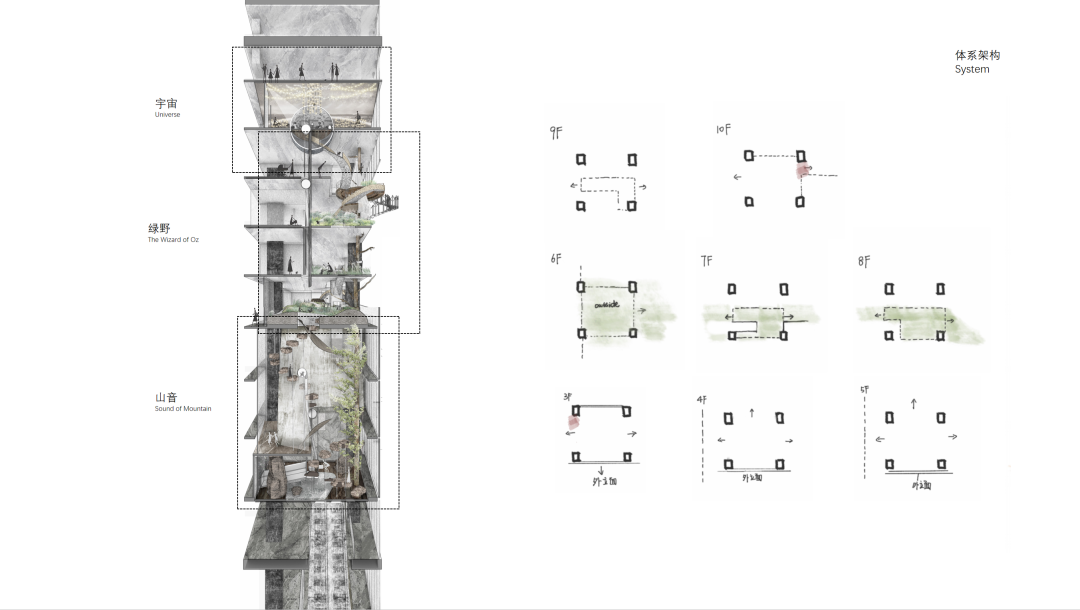

垂直象度控制与物性转译视角下的布景式空间分段

对水平层系统的反叛：以垂直象度构建空间体系

设计希望打破高层城市空间内部的水平分层式控制思路。通过引入现象学视角下的身体感知序列，让使用者在垂直剧场中展开沉浸式的知觉漫游。重构垂直维度的本体论地位，将传统认知中作为

"负空间"的垂直向度转化为完整连续的空间戏剧发生体。

基于垂直象度的空间建构逻辑，依据空间特质将整个八层被分成三段舞台布景式的空间

——三到五层为山音段；六到八层为绿野段；九到十层为宇宙段。三棵完整滇润楠树干从三层贯穿至最后十层的宇宙段之下，串联整个叙事系统，人与小狗在三重不同的物性空间中完成一场别离与重逢。

视角转换：人与狗的两重情感编织主线与共振发生

尽管认知世界的方式不同，但感知的共振能紧密连结跨物种间的情感。设计不仅关注人的体验，更尝试从人的视角理解狗的感官世界，借助空间中的

“物”激发人与狗情绪共鸣，并行调动人宠双重视角体验，使两者共同演绎出独特的空间戏剧。

「 小狗视角：狗生新体验

-

寻觅

-

重逢 」

在小狗的世界里对离别没有直观的概念，它们坚信只要未被抛弃，终将与主人重逢。因此，在分离阶段，设计旨在为小狗提供探索世界的新视角。基于狗依赖嗅觉探索世界的特质，

重逢路径的设计着重通过嗅觉引导如特定种植等。

在空间叙事上，小狗被物引导，先向上探索，再向下寻觅，最终在

“绿野段”与主人重逢。

▲绿野段

-

分离点与重逢点效果图

（作者自绘）

「 人视角：离别的感知最大化

-

等待

-

发现

-

重逢情绪的放大 」

人类对离别、等待、重逢的情绪感知更为分明。因此设计考虑在核心节点通过强化感官体验放大情绪：离别瞬间的猝不及防、等待中发现踪迹的惊喜、重逢时的情绪释放。这些高浓度的感知体验汇聚于一处，形成空间戏剧的情绪高潮。

此外将分离与重逢安排在同一空间的两侧，

也隐喻设计的哲学思考：离别并非结束，而是重逢的序章。

▲

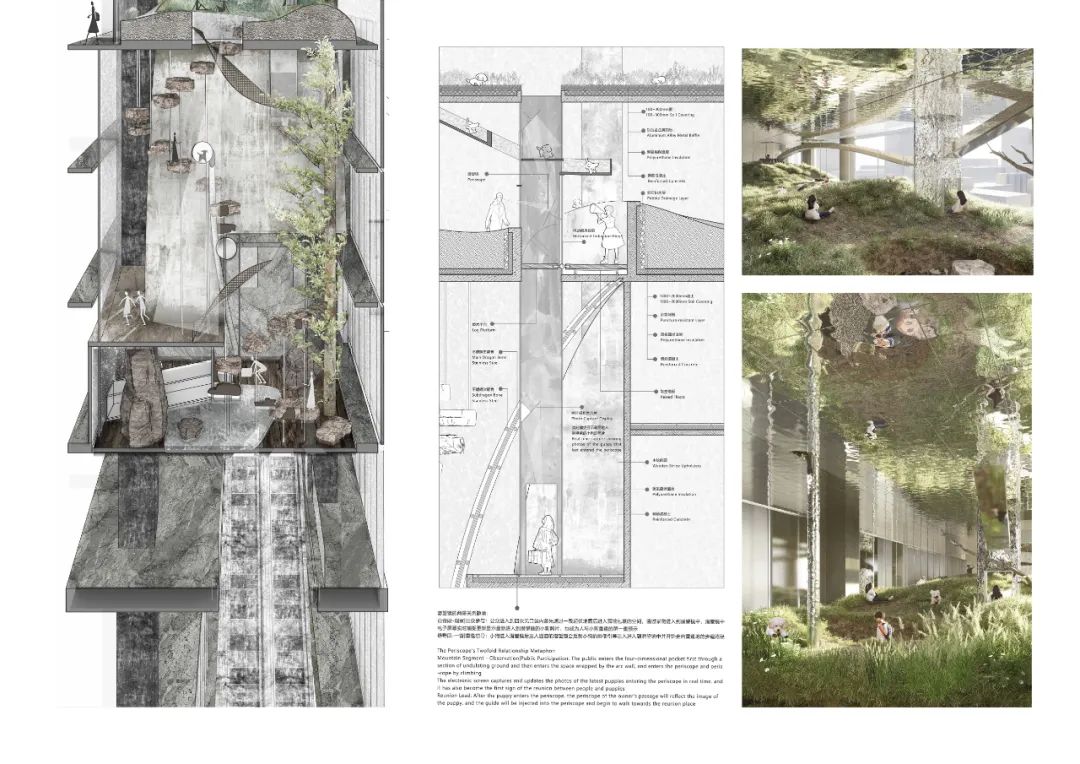

四次元口袋叙事系统剖透视（作者自绘）

叙事主线

在空间外部，人与小狗被透光混凝土投射出的空间内部的光影吸引，透光混凝土墙上开有小狗尺度的洞口供其进入，人则通过原功能区入口进入内部空间。

当人进入时，小狗恰好已经从通道跑进了透明的小狗火箭舱体内。人踏上

“石头天梯”，踏步石内置压力传感器，联动火箭轨道动力元件，使火箭逐格攀升。其中第一踏步触发舱门关闭。

▲

山音段

-

空间效果图

（作者自绘）

小狗在爬升的过程中通过不同的视角观察整个岩石空间，小狗火箭的轨迹并非机械向上而是会根据人在踏步上的力度变化围绕轨道在水平象度上有所变化，人则被空间中的藤网、石块和绿植引导视线，对小狗火箭的观察角度不断变化。

“

绿野段”通过人尺度圆洞引入光线和部分视野，

其生机吸引人与小狗向上，离开苍凉的山音段。此时入口处透光混凝土内部的光也随之变化，预示分离的发生。

当人爬升石头天梯

即将从洞口探入绿野段、视线恰好捕捉到

小狗

火箭的瞬间，

其所处踏步会突然产生晃动，踏步石头采用质软的材料并出于安全考虑设置额外抓手，同时

小狗火箭启动加速，舱体急速上升

到最终的宇宙段，绿野段的美景对舱体中的小狗仅是一闪而过，人则留在分离草坪上等待。

火箭抵达

“宇宙段”后小狗通过猫眼仰望变幻的宇宙星海，这片星海是小狗此时的内心映射但小狗不自知，深入小星球内部的小灯随小狗心跳脉冲而交替闪烁。

▲

绿野段

-

星球、树屋小狗花园交接关系平面图表现（作者自绘）

在好奇的观察结束后小狗被下方树屋和小狗花园的气味吸引顺梯段跑向树屋，在树屋段小狗可选择围绕外部平台跑一圈俯瞰城市，再从与平台相接的梯段跑进树屋；或被内部种植气味吸引，直接从内圈开出的洞口处跳入，被底部具有弹力的蹦床接住。光线透过布帘缝隙洒入，小狗可拨开帘子，从新高度眺望西侧城市景观。

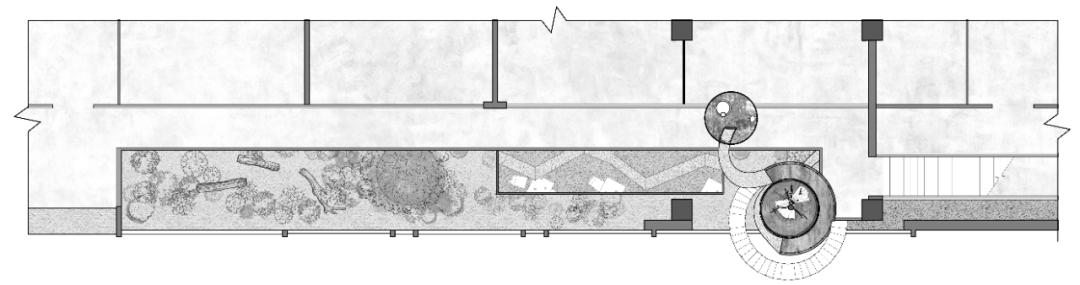

▲绿野段

-

小狗花园平面图表现

（作者自绘）

随后，小狗经滑梯滑入小狗花园，由南向北探索玩耍。随后沿唯一返回梯段向下，进入草坪狗咖，到达最终流动草坪前的洞口处小狗可以和户外休闲者互动或继续向下返回。

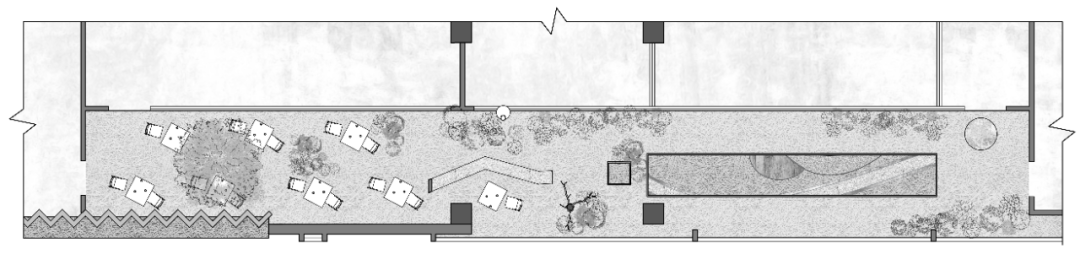

▲绿野段

-

草坪狗咖平面图表现

（作者自绘）

最终小狗沿返回梯段回到分离层的潜望镜中，

等待的主人通过潜望镜发现其归来，走向重逢点

——树山洞。小狗在梯段跑动中逐渐看到终点的主人

出现

，

并冲向主人与之抱个满怀。

主人随后可带小狗重访意犹未尽的空间，留下一段宝贵的经历。

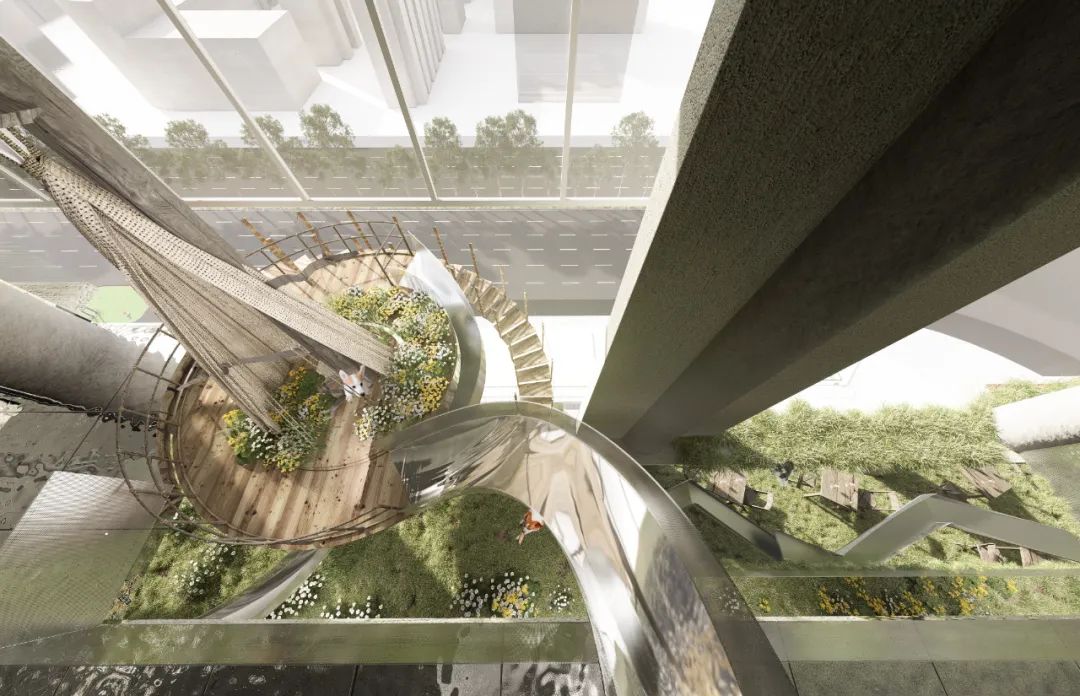

▲树屋、小狗花园、草坪狗咖效果图（作者自绘）

节点元素设计：借助人的感知调动放大物与人的扰动关系

潜望镜的两重关系隐喻

潜望镜从山音段公共开放区延伸至绿野段的草坪狗咖。

采用波纹玻璃材质，是向各个叙事段主体传递不同感知的复杂信息体。

在山音段，它充当了神秘的预言镜：公众经起伏地面进入弧墙空间，攀爬至潜望镜中，电子屏实时更新并显示最新进入小狗的影像，成为人与小狗重逢对观者的首重预示。

在绿野段，它则是一个信号或重逢前导，带给等待的主人惊鸿一瞥之喜。

潜望镜分设小狗与主人的入口。

小狗进入潜望镜后，主人通道的潜望镜即向外反射其影像；绿野段中等待的主人透过洞口镜面看到小狗影像，循迹进入镜中，踏上通往重逢终点的传送带。

▲

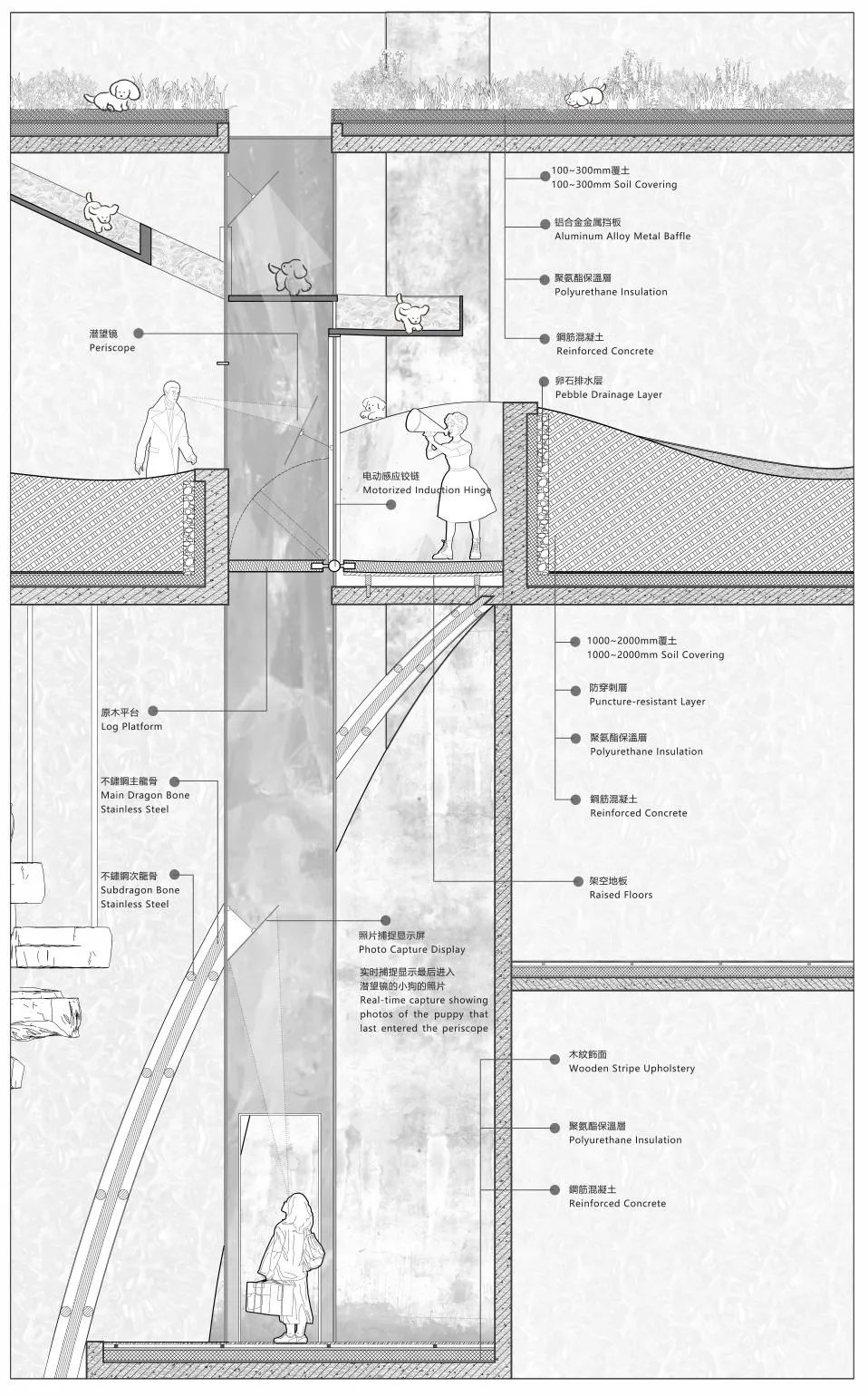

流动草坪、弧墙、潜望镜、返回梯段构造节点细节

（作者自绘）

流动草坪：高潮空间的非叙事性环境的感知化设计

在承载离别与重逢高潮的空间

也是主人的等待时的所处空间，设计

通过对自然物性的反义焕新感知。

草坪参考意大利当代露天博物馆流动草坪

做法

。

▲

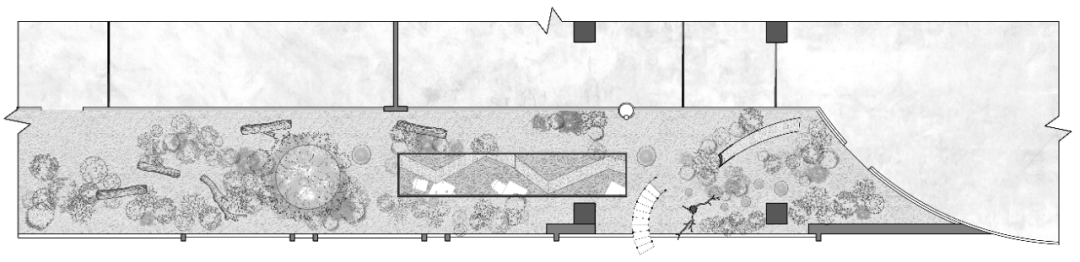

绿野段

-

流动草坪平面图表现

（作者自绘）

将土壤与水的混合物埋在地下，

表层覆盖定制营养物

和

汲取容器，地下与地表间铺设滤网、防穿刺层。

当人踩上去时，

草坪漾起绿波，

人可以

游

走与

绿海

间

，或

静静躺在草坪上

感知地面

的浮

动。

▲

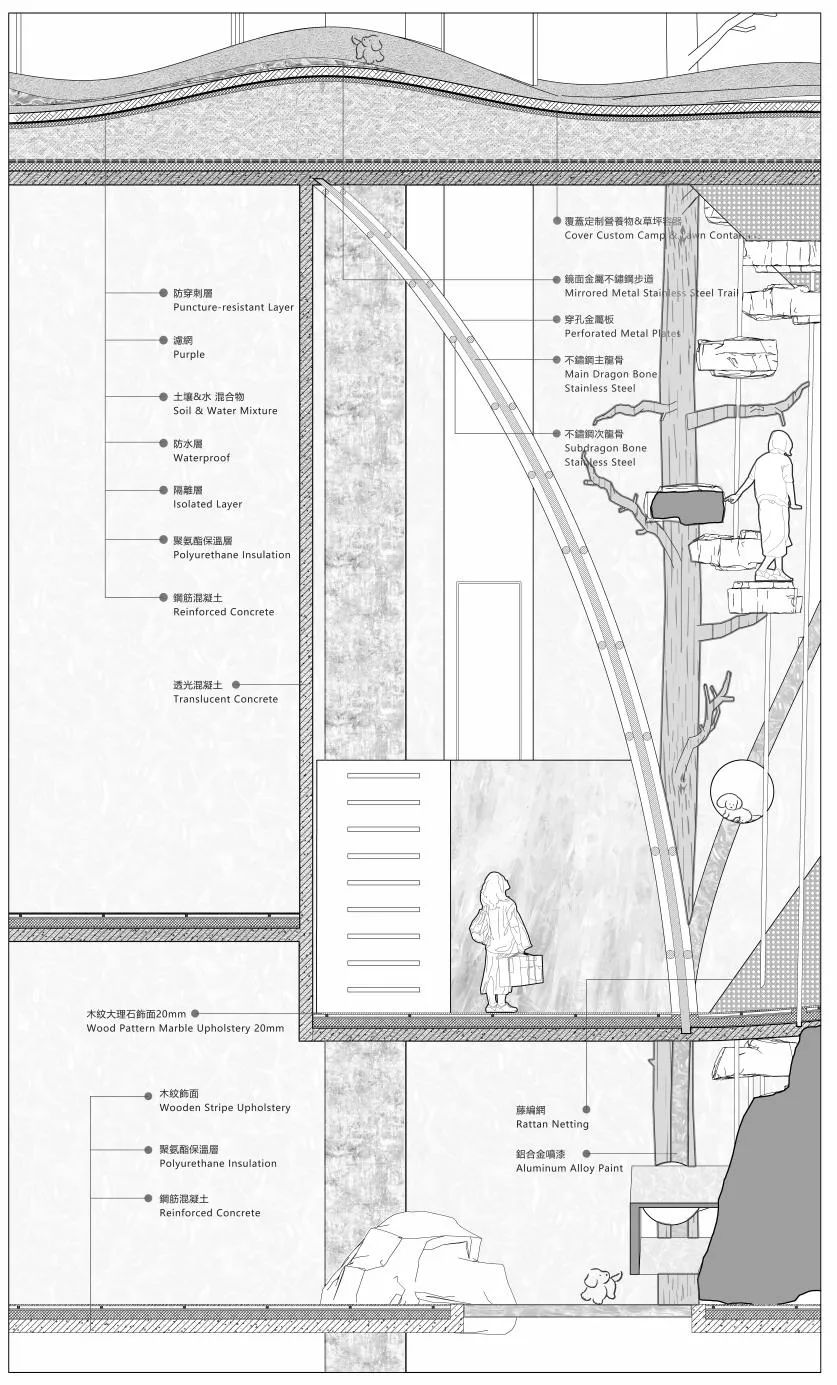

流动草坪、弧墙、潜望镜、返回梯段构造节点细节

（作者自绘）

流动草坪并非贯穿

整个

空间。镜面不锈钢步道、重逢梯段将其划分，仅选取与梯段

未

交接

的

坡段

作

流动草坪，

其

余

仍

铺设常规草坪。

草坪的动与静并置，其间跳脱式点缀树桩与木质舞台，

使水平层次的非叙事环境借感知变化

被

有机串联。

心海与心灯

▲

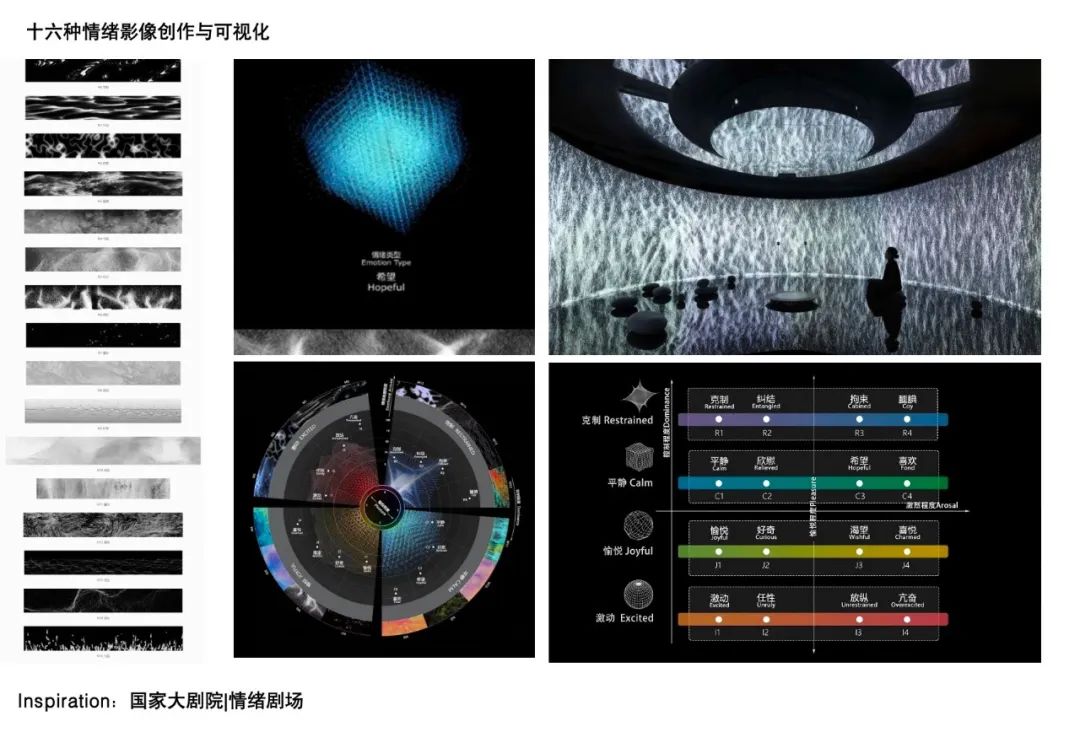

心海宇宙的实现参照国家大剧院情绪剧场，

运用人工智能与情感计算基数检测并呈现人情绪，

生成对应剧场画面，使情绪视觉化。在本设计中，小狗升至小星球时，其肉垫感应器通过电流识别情绪，将之可视化为宇宙星云投射于穹顶。

互动心灯灵感源自

阿布扎比市中心水域对面无人岛的《

Pulse Island

》互动装置

。通过脉搏传感器记录心跳，驱动灯光闪烁，新记录不断覆盖旧记录以可视化生命共鸣。

本设计中借

交互技术感应心率

，控制灯阵明暗，感知小狗心跳脉冲点亮灯阵。

浮动星海即流淌心绪，闪烁灯阵是搏动的心跳。生命以可感知方式被绘制、点亮。小狗自身共鸣虽不自知，却可被感知并引发新的共振，其生命奇观与光亮亦为外界见证。心绪化星云，心跳变光芒，每只小狗独特闪耀，共同塑造点亮这个小小宇宙。

互动猫眼

小狗抵达星球后，其肉垫所触及的是随步伐漾开涟漪的光膜。星球表面随机散布内外向的猫眼：部分供外部向内窥探，部分供小狗向外凝视宇宙，部分会随接触者体温变幻透光率。球壳分隔星球外的小狗与主人与星球内小狗，使其隔空互察互动，多维感知空间。

▲

宇宙段

-

小狗星球内部及外部剖面关系

（作者自绘）

星球顶部猫眼使小狗观穹顶全貌。而球壳外人类经反向猫眼窥视时，会发现小狗被空间扭曲成滑稽的哈哈镜中各种奇特的有趣样子。

树屋与小狗花园的种植设计

树屋由能够从缝隙中透光的编织粗麻帐篷和用古木截面做成的木头平台组成悬挂在贯穿整个室内空间的

“树”上，帐篷穿插着平台，平台内圈开洞，

通过具有香气的互动性植物种植引导小狗进入从洞口跳进帐篷半围合的蹦床上。

▲

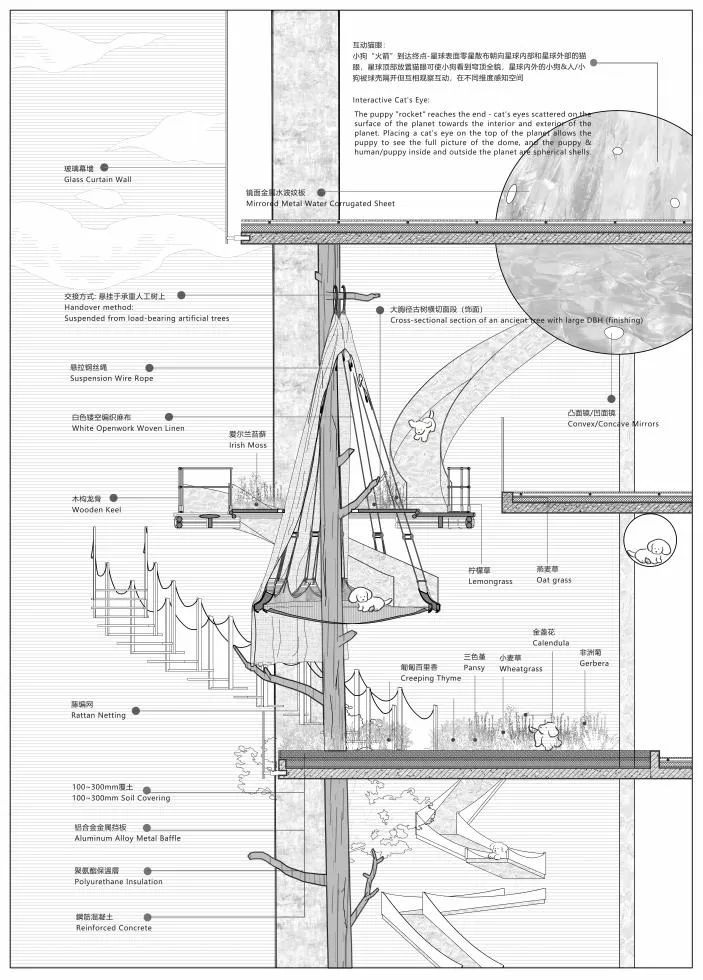

绿野段

-

树屋节点细节

（作者自绘）

小狗花园选用柔软耐踩踏、适合铺路躺卧的匍匐百里香与爱尔兰苔藓为基底；上层种植抗虫害、可轻啃嗅闻的金盏花与低维护成本，色彩明艳的非洲菊，形成主色彩层。花草间随机散布枯朽滇润楠树段供小狗嬉戏。

▲

绿野段

-

种植设计

（作者自绘）

观赏植物间混植互动植物：

包括温和可食罗勒、作为

“零食草”的燕麦草和小麦草、带有柑橘香气的柠檬草，引导嗅觉探索。

花园北侧结合下方草坪狗咖的蓝花楹，在楼板高度根据冠幅开洞，使其枝叶探入，成为引导小狗至返回梯段的视觉焦点。

▲

绿野段

-

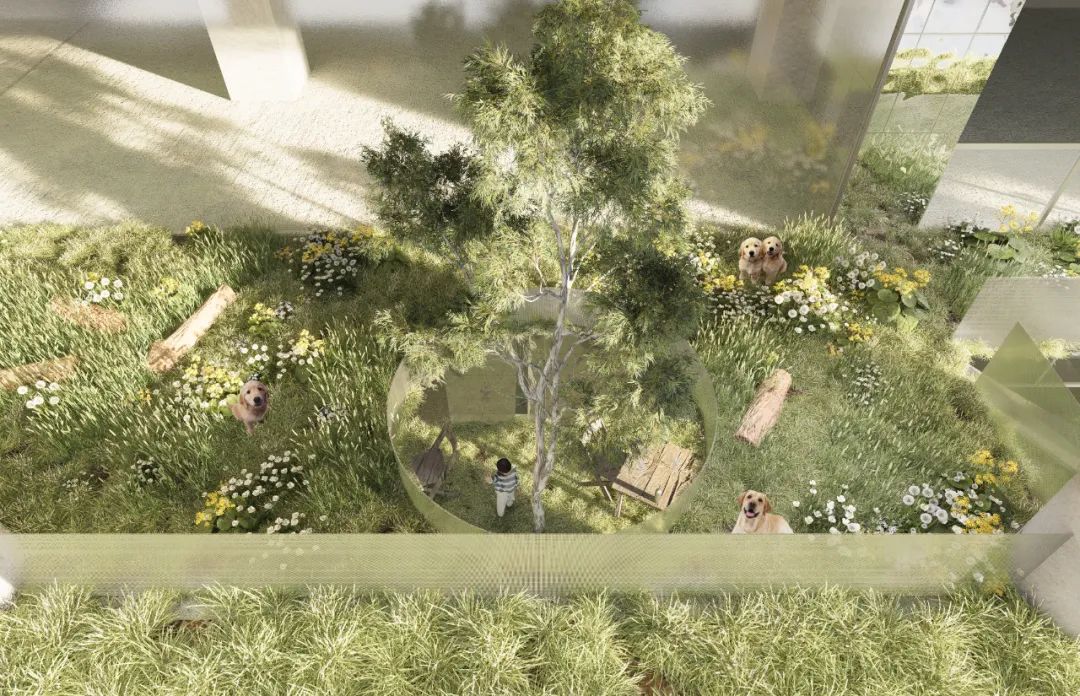

小狗花园层空间效果图

（作者自绘）

重逢路径及终点的感知设定

小狗沿返回梯段进入草坪狗咖时的两个梯段分开，两个梯段终点与起点的高差设定能让小狗在安全范围内从上段跳到下段。随后小狗返回至潜望镜中，跳到最后的返回梯段上跑向树山洞，返回梯段两侧通过绳网作围护，流动草坪上可以若隐若现的看到跑动的小狗但不见其全貌。

▲

绿野段

-

重逢节点叙事及剖面关系

（作者自绘）

主人进入潜望镜前按动机关将潜望镜中与最终路径连接的木头平台放下进入潜望镜中

（在主人未进入时处于抬起状态保证各个镜面间的光路相通）

。小狗步道正下方下挖主人路径，起伏形态与上方一致，传送带确保主人比小狗先到达。

树山洞作为重逢点。主人钻入山洞，站上平台现身于小狗视野

——树枝屋顶确保主人初入隧道时不可见。平台高度使小狗到达树山洞时的高度恰好是主人怀抱的高度，用最亲昵肢体语言将重逢情感浓度放大至极致。

材料

——自然物在建筑语境中的物性转译

基于建筑材料转译传统山洞语汇的异次元塑造

物性转译在最投射自然的山音段被挖掘到极致，通过外部自然世界语汇在建筑材料上的抽象塑造具有异质性的

“山”次元。自然岩石作为基础且主要的元素构成空间的主要骨架，其中穿插藤网与滇润楠的枝条与其形成不同的位置关系。镜面金属水波纹板拟合山洞中的小水面，反射出小狗火箭。

▲

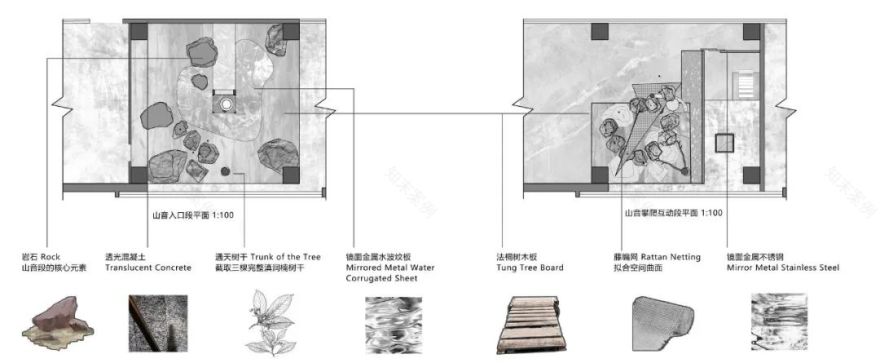

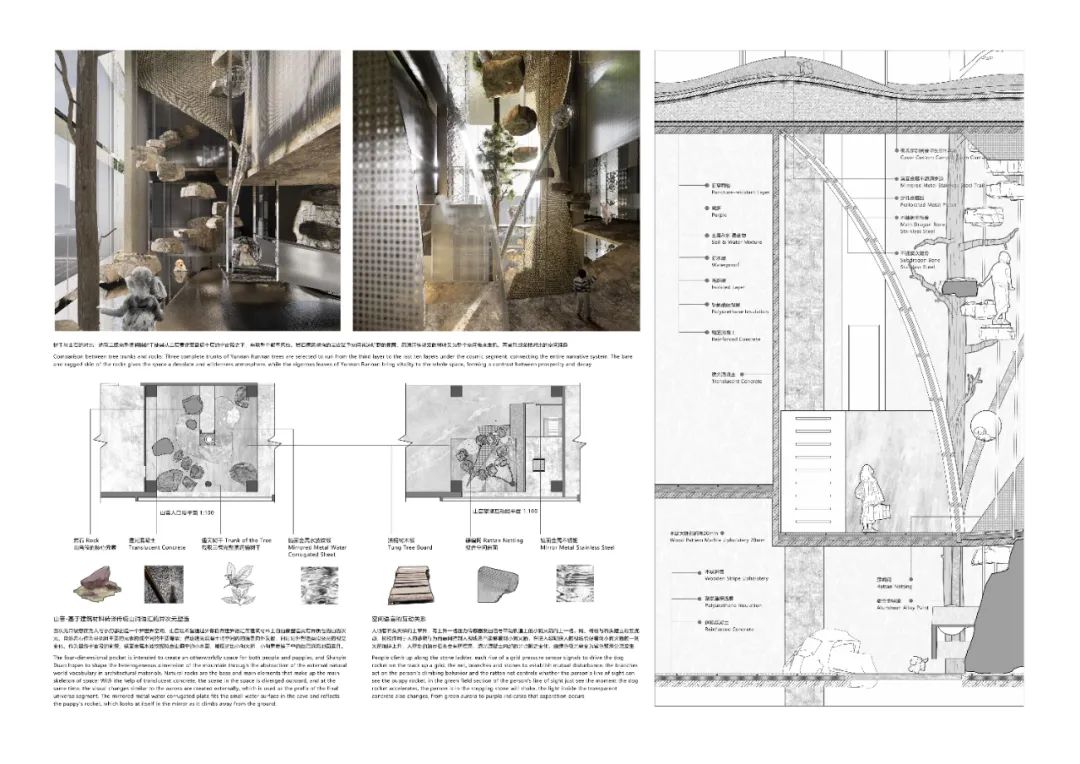

山音段

-

平面图表现及材料选型

（作者自绘）

透光混凝土的半透与发光属性将空间内的情景向外发散，对外塑造类似极光的视觉变化，成为最终宇宙段的前缀。

建筑语境下材质对物的抽象异质性还原

「

物性扰动与对比下的感知升华与空间理趣

 」

石头天梯的设计灵感来源于

2019年美国火人节的建造装置艺术“27块浮石”，石头天梯改变自然最基本的重力定律，不止小狗火箭在向上攀升，行走中的人也在经历对空间垂直象度感知与情绪的升华体验。

而在整个山音段，

树干与山石

亦形成鲜明

对比

，

岩石裸露嶙峋的表皮赋予空间苍凉旷野的氛围，而滇润楠勃发的树叶又为整个空间带来生机，两者形成荣枯对比的空间理趣

。

▲

山音段

-

空间效果图

（作者自绘）

「 物性特征利用下的自然语义反转与异质空间语汇植入 」

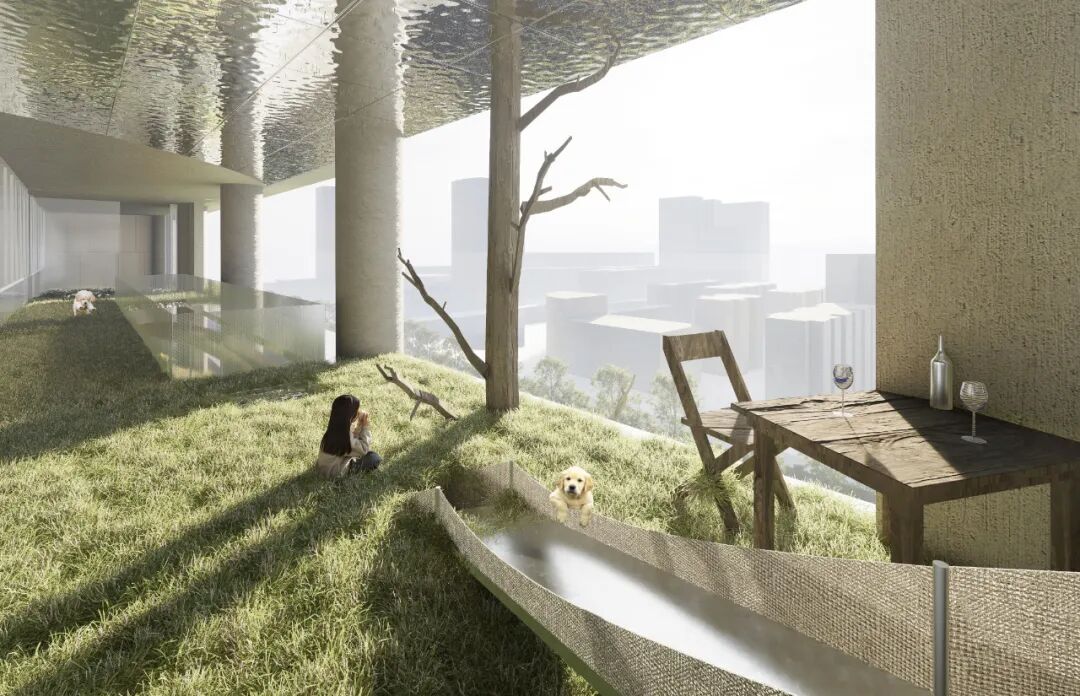

▲绿野段

-

分离点与重逢点效果图

（作者自绘）

绿野段借材料物性抽象反转自然语义，镜面不锈钢步道贯穿在流动草坪间，赋予动态元素凝固感，成为流体中凝固的潮汐，映照移动人影。坚硬的草坪在流动，动态的潮汐被固定，同质元素被赋予异质生命。

▲

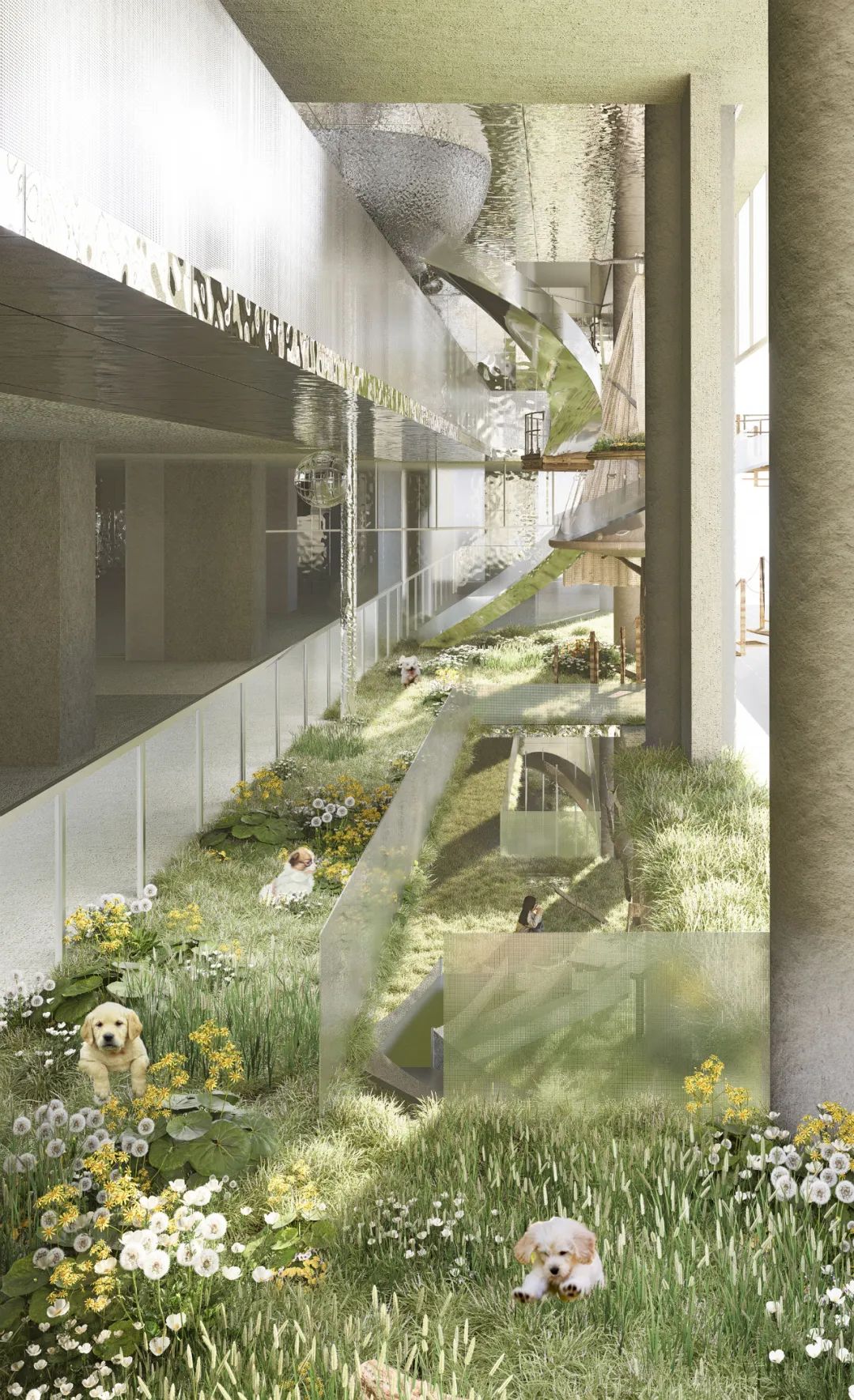

绿野段

-

流动草坪层空间效果图

（作者自绘）

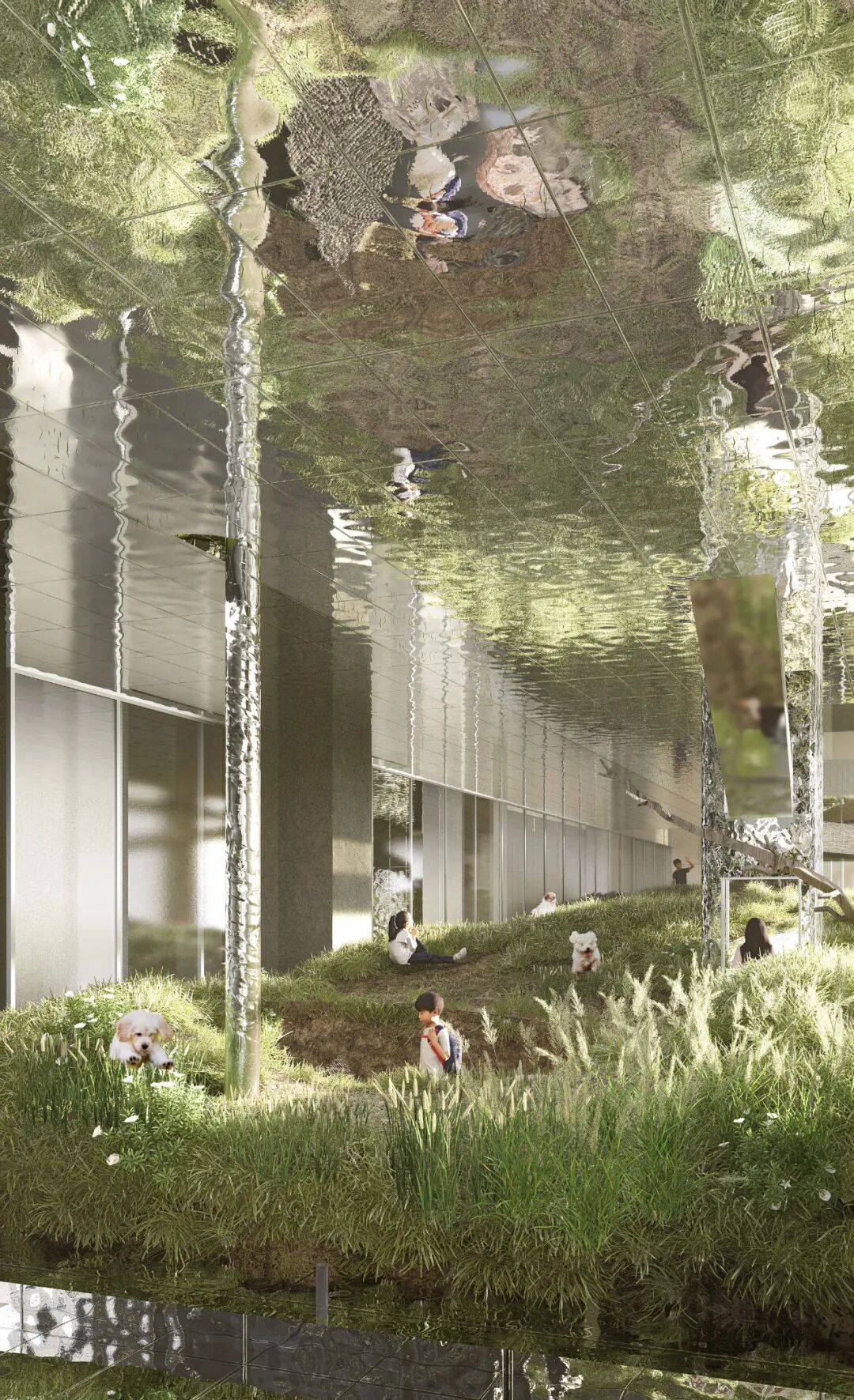

此外，绿野段三处顶面采用分缝镜面水波纹板饰面，通过

材料抽象化

水面破除自然规律，实现位相反转，延展倒映下方世界，令绿野化为

重力倒置的异质空间

。在反转与错乱中迸发出哲思式的戏剧张力。

结语

设计的全过程遵循物性复魅的完整路径，揭示物与材料被遮蔽的灵性，通过物性转译诠释人宠情感，演绎离别与重逢的空间戏剧，在城市空间编织恋物的生命回声。

谭宏宇

文中作品及图片归原作者本人所有
