让旧址焕发新生，庐山新地标呼之欲出

10月15日，中建钢构负责钢结构深化设计、制造、安装的庐山市全民健身中心项目钢结构及金属屋面工程完工。

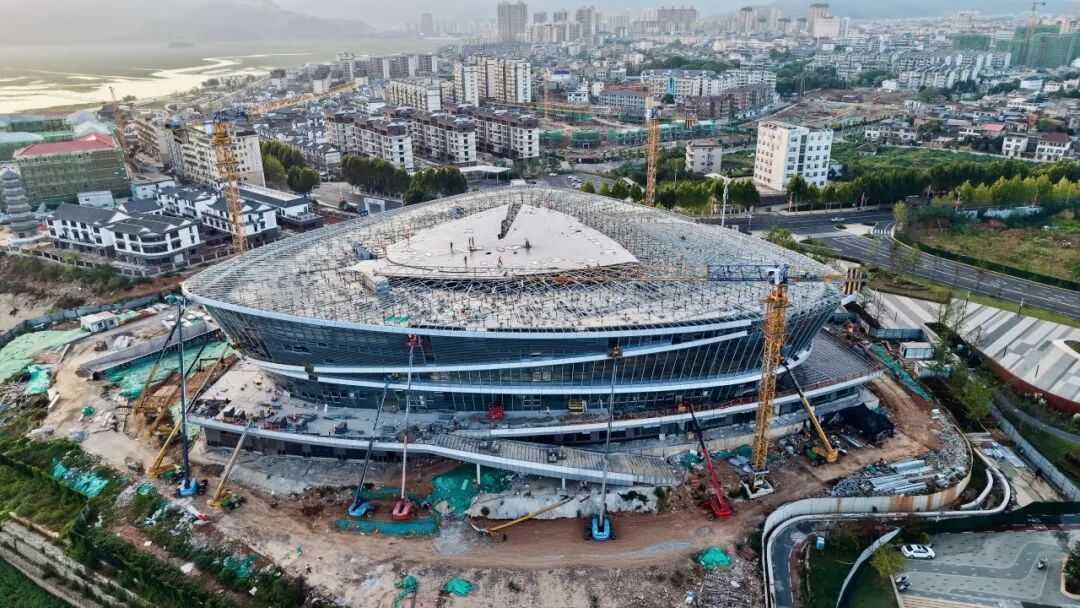

▲ 项目航拍图

项目位于庐山市南康镇桃源大道东侧，总建筑面积约为3万平方米，包括体育馆、全民健身中心、人防地下室和地下车库及设备用房等设施。

▲项目效果图

项目地块是原江西东风造船厂旧址，紧邻鄱阳湖畔。该地块是在原有旧址基础上，进行了功能上的转型与开发。

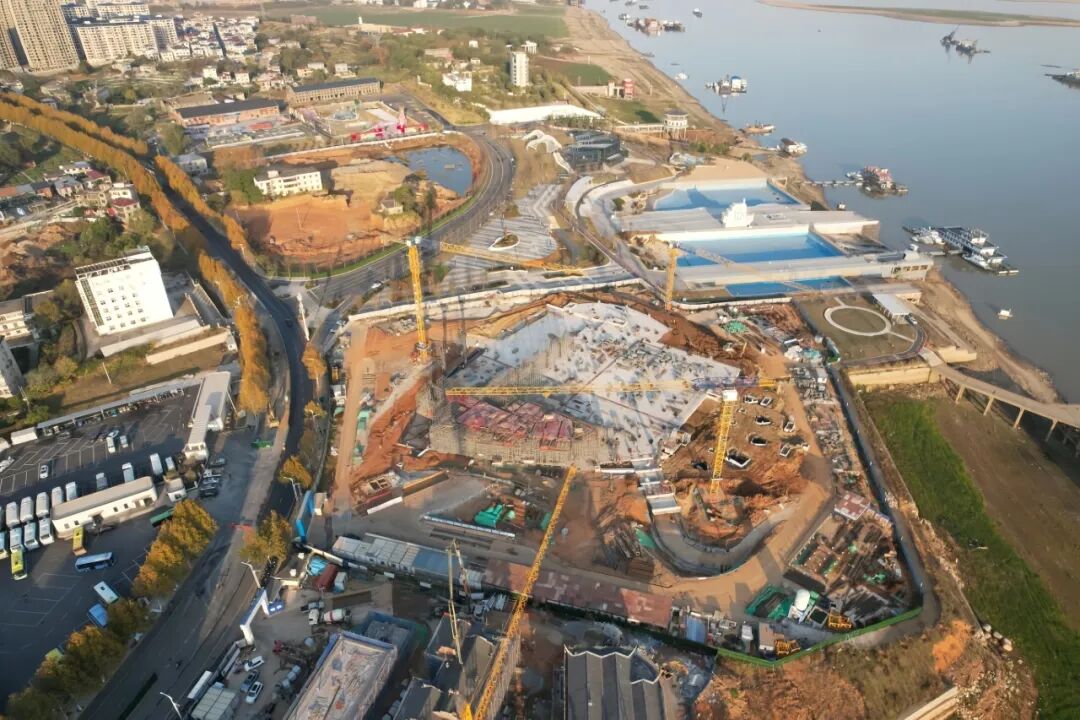

▲准备阶段项目航拍图

为网架巧搭“积木”

庐山市全民健身中心屋顶采用网格状钢结构，整体最大长度约111米，宽度约108米，整个屋顶投影面积将近一万平方米，约等于一个半足球场那么大。这个“大网格”主要是用钢管和球形节点连接起来的，最厚的管壁有20毫米，整个结构有3.5米高。

屋顶的施工就像搭大型积木，分成两个顶升区（施工一区、二区）和两个吊装区（施工三区）来组装。

施工一区、二区作为顶升区，是“从下往上顶”——施工团队先在地面把钢架拼好（像搭积木），然后用液压顶升支架，像用千斤顶抬汽车一样，稳稳地把它一块一块地顶到半空中的指定位置，最后再把头顶和柱子连接的地方补充完整。

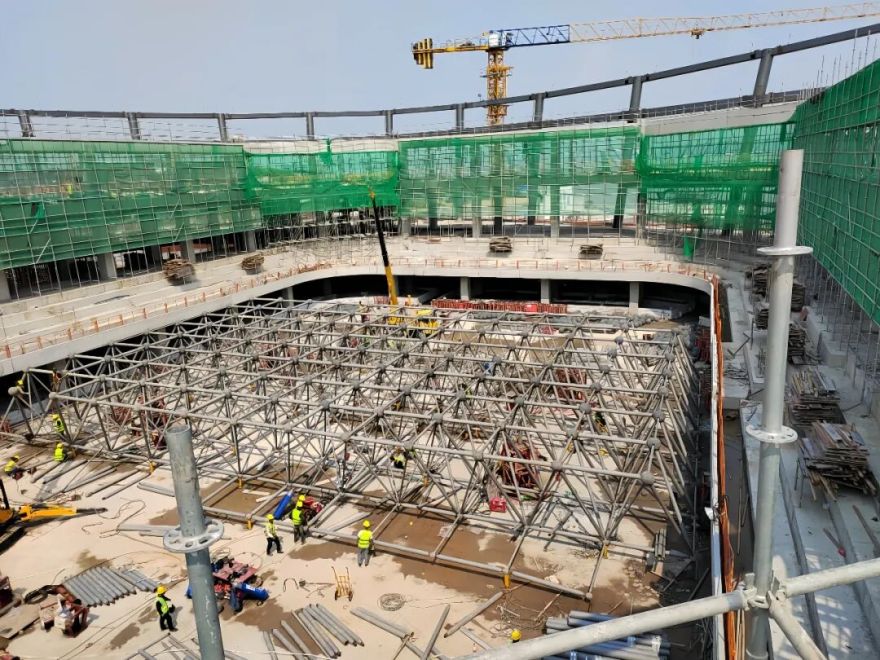

▲顶升前网架地面拼装

施工三区（吊装区）则是分块吊装——同样是先在地面拼装成大型模块，然后直接用巨型吊车，像吊集装箱一样，一整块地吊到高空放好。

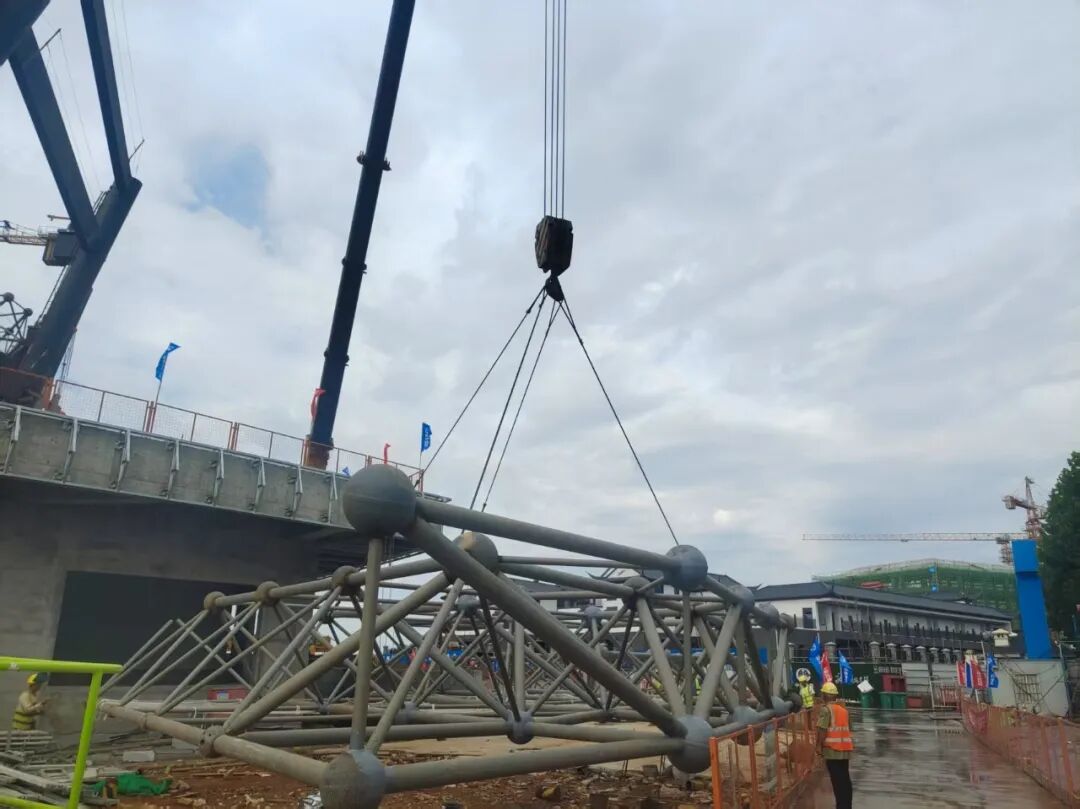

▲吊装区施工

为建筑屋面撑起“全能伞”

庐山全民健身中心的金属屋面不仅造型独特，更暗藏不少技术巧思。项目采用了高立边铝镁锰直立锁边屋面系统，防水等级达到最高的一级标准。项目开工时，屋面还没有现成图纸。中建钢构团队主动承担起设计重任，独立完成了金属屋面的施工图设计。

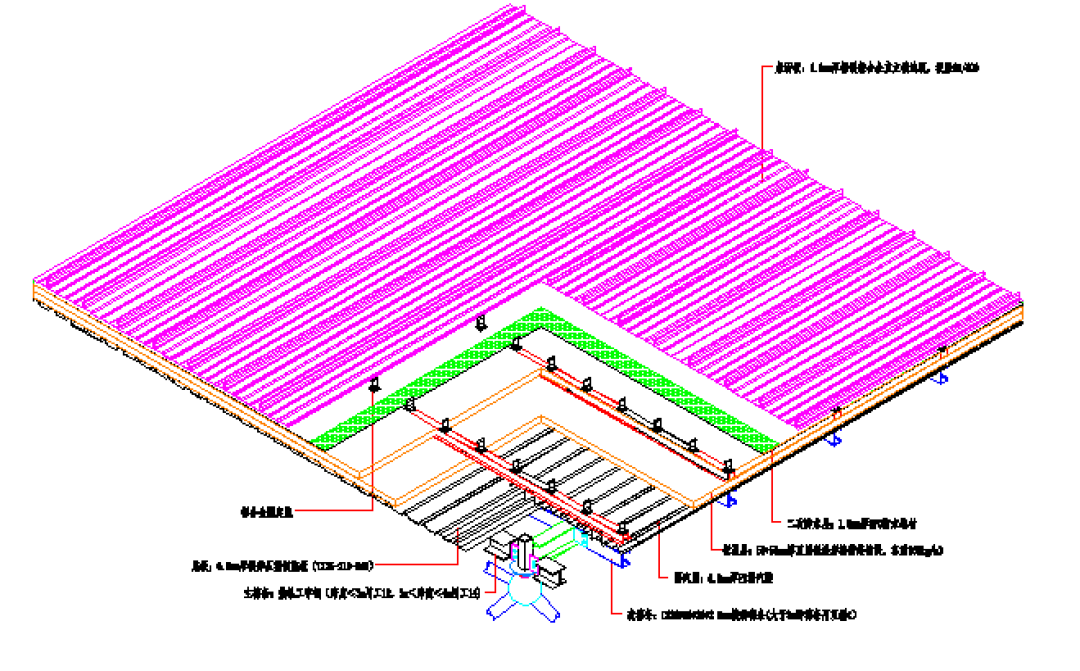

▲屋顶金属屋面设计

面对屋面造型不规则、排水难度大，以及建筑高度限制在27米以内、空间极为紧张的双重挑战，项目团队最终采用“多坡排水”方案，确保雨水能够快速、有序地排出。为在有限空间内尽可能控制屋面厚度并兼顾装饰效果，团队创新性地将主次檩条设置于同一平面，并借助“檩托找坡”实现排水坡度的精准控制，从而将空间利用发挥到极致。

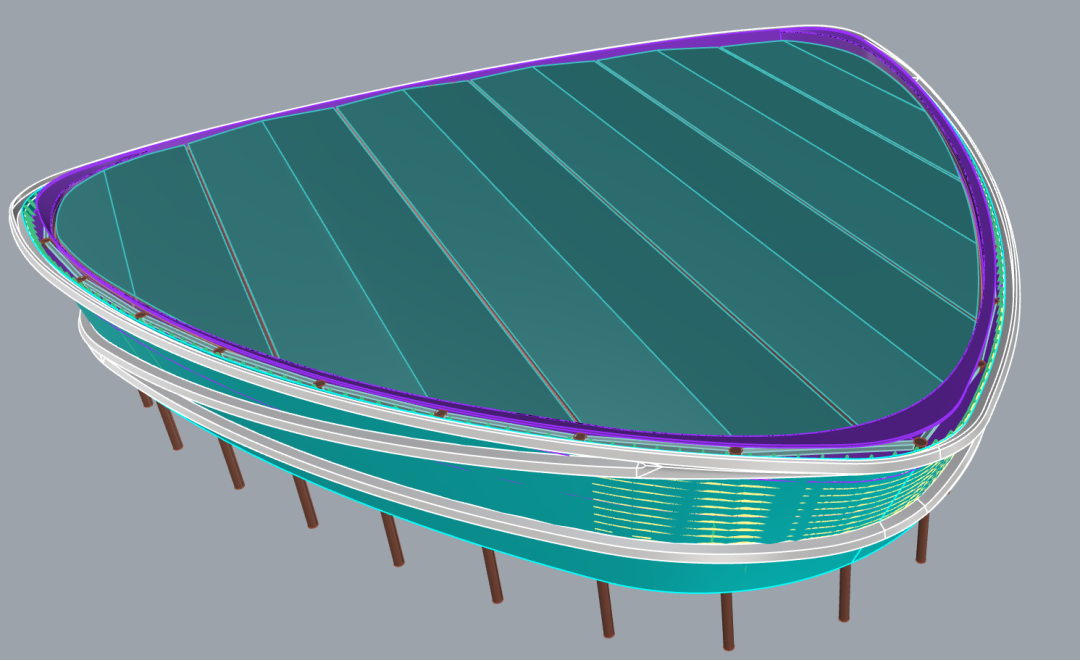

▲多坡金属屋面设计

屋面上还布置有水箱、风机平台和大量铝板装饰件，算下来有超过1000个穿透屋面的节点，传统穿管节点是柔性卷材包裹，易漏水。为此，团队采取了“刚柔结合”的节点防水策略，采用柔性卷材包裹后，再激光焊接一个一体的铝筒，保证保证长期使用不漏水。

施工期间，为抢抓进度，檩条安装与网架拼装同步进行。同时，各项严格的试验也在陆续推进：天沟蓄水试验、TPO卷材热风焊接破坏性检测、固定座密封浸水试验、卷材淋水试验。这一系列考验，都只为了保证未来风雨来袭时，这座建筑能从容面对。

如今，庐山全民健身中心这座体育馆已静静立于湖畔。

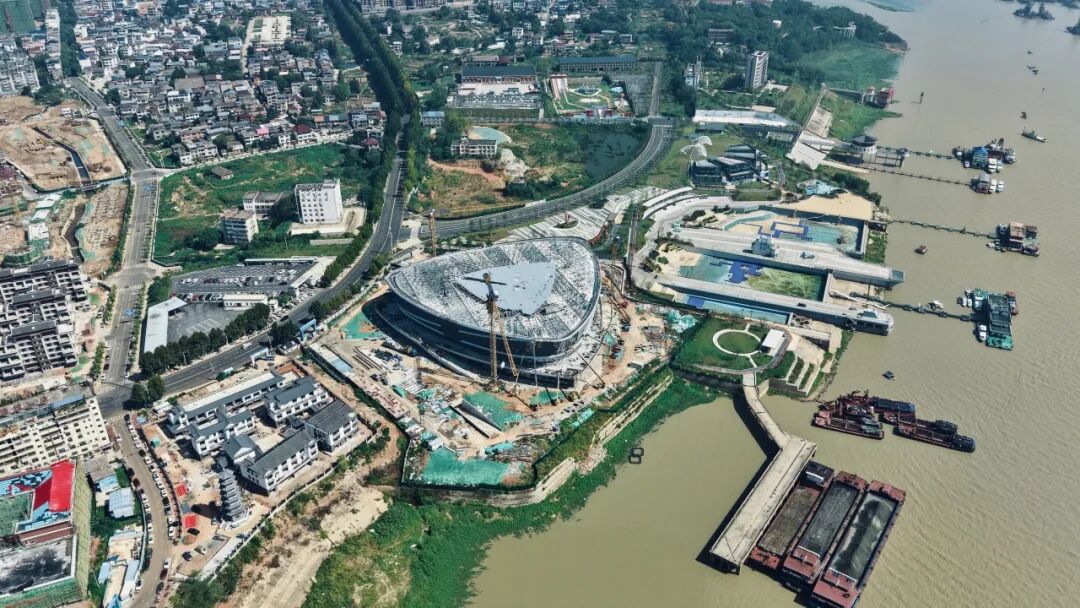

▲项目航拍图

项目投用后，庐山市的城市功能将得到进一步完善，市民的生活品质也将得到显著提升，将成为庐山市的又一张亮丽名片，吸引更多市民参与到全民健身的热潮中来，让这座工业旧址重新焕发城市新生。
