邢窑遗址博物馆

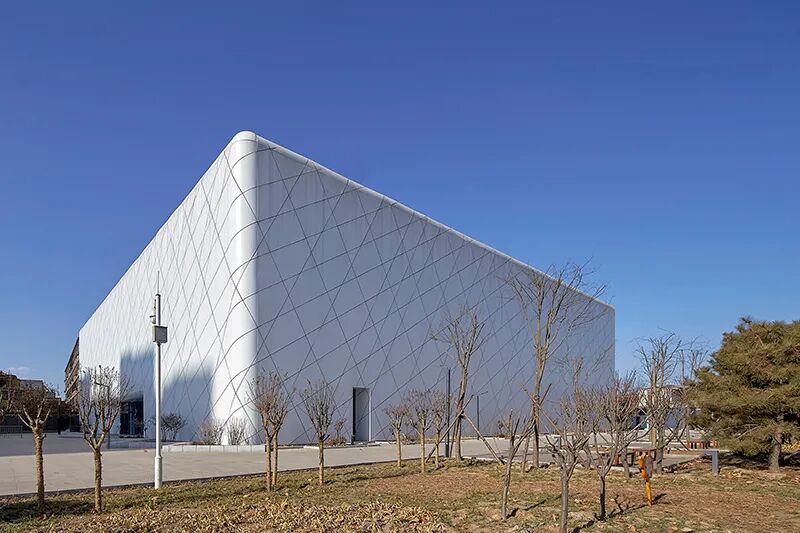

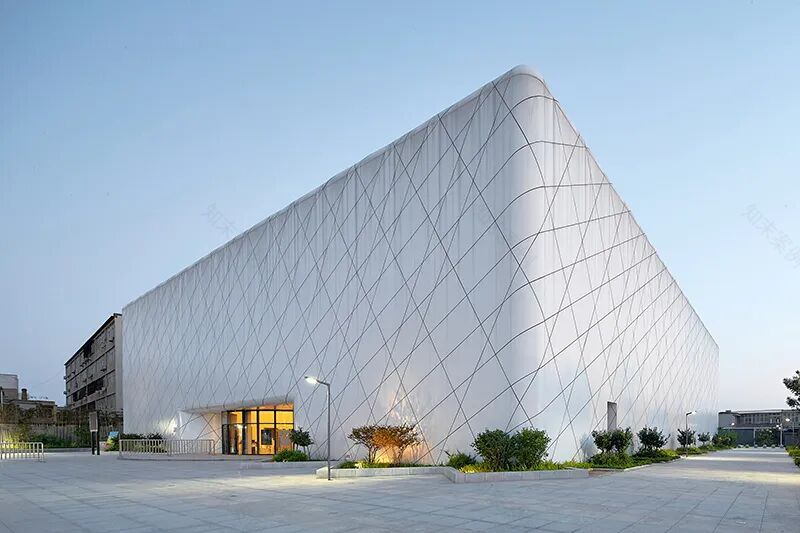

△ 邢窑遗址博物馆外观

©言川建筑

YCA

邢窑遗址是

2012

年中国十大考古发现之一。考古队在发掘现场发现

北朝

至

唐代

窑炉遗迹

11

座，出土

瓷器

和

窑具

残片

20

万件、片以上，完整和可复原器物超过两千件，器种类包含

砖

、

瓦

、

陶

、

三彩

、

瓷

以及

窑具

等。所发现的

窑炉

不仅年代早、完整度高且

布局

模式罕见。考古发掘完成以后，在遗址上方建设了邢窑遗址博物馆并对公众开放。

为满足遗址保护需求，我们设计了一个

52

米

x52

米的无柱空间。这个空间也包含了门厅和管理用房。根据两类空间的不同属性营造两种不同的空间氛围。

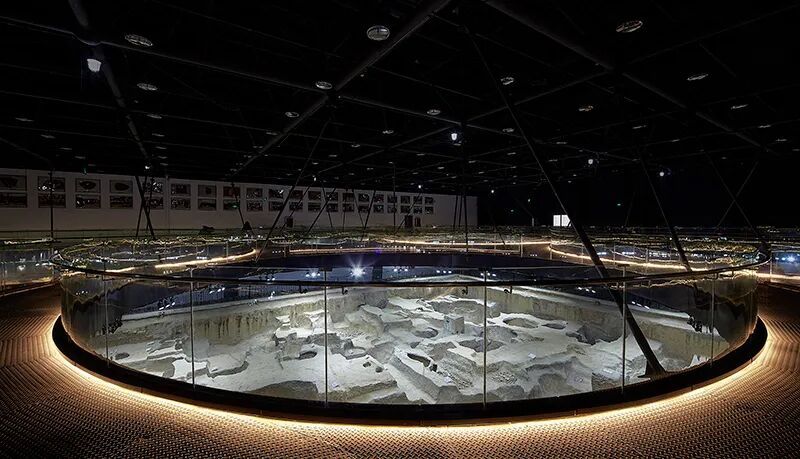

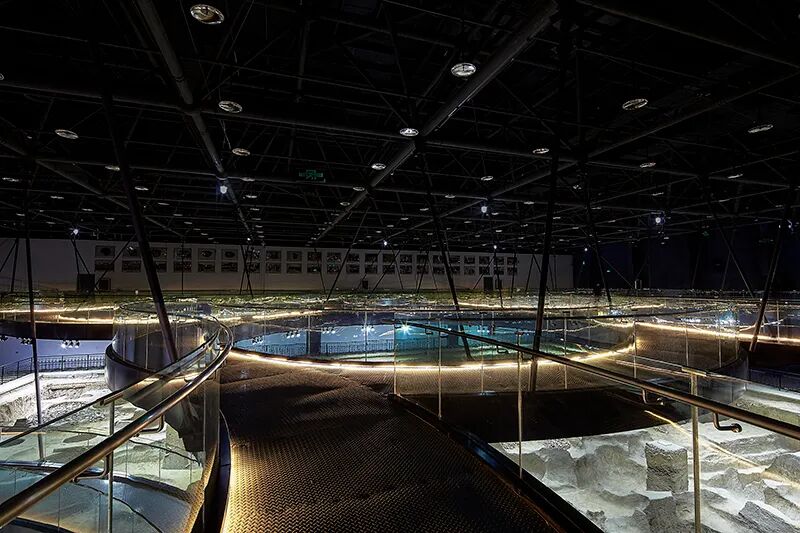

△ 邢窑遗址博物馆室内

©言川建筑

YCA

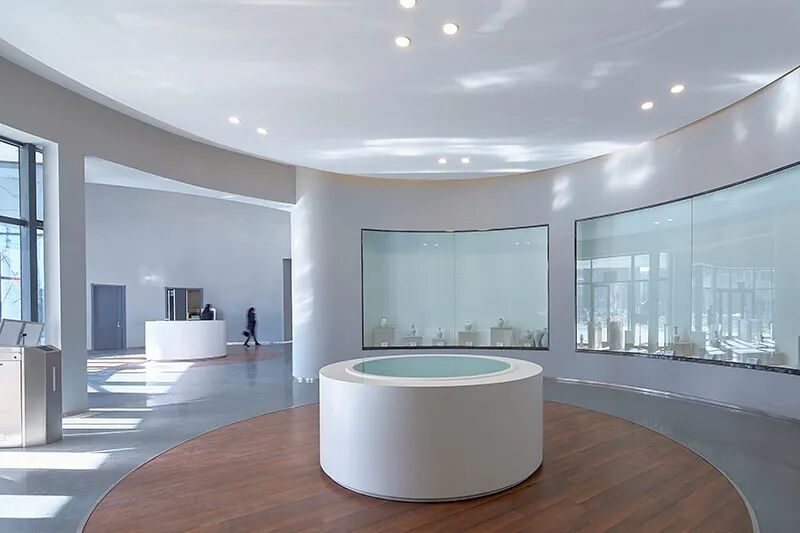

△ 邢窑遗址博物馆门厅

©言川建筑

YCA

我们采用了不同常规的参观模式，把参观流线悬吊在空中，提供了更为丰富的参观体验。一个巨大的环形坡道连接着入口层和参观层，这个环形坡道也是参观流线的一部分。

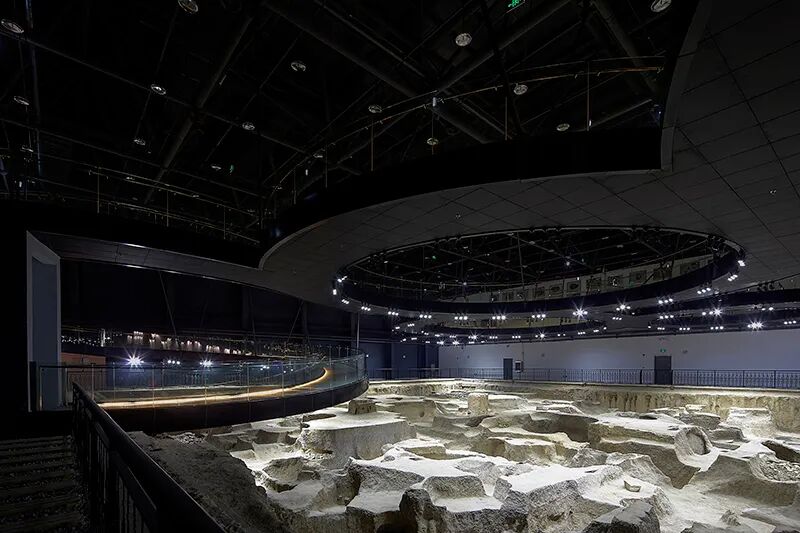

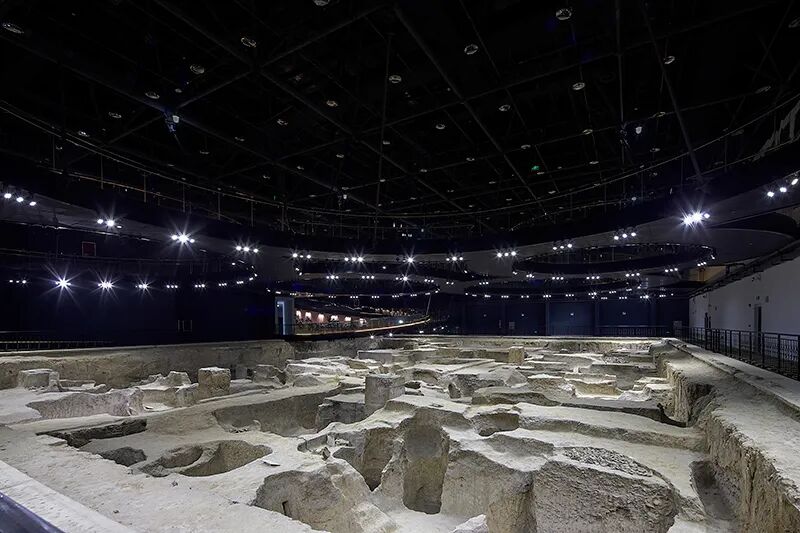

△ 邢窑遗址博物馆一层

©言川建筑

YCA

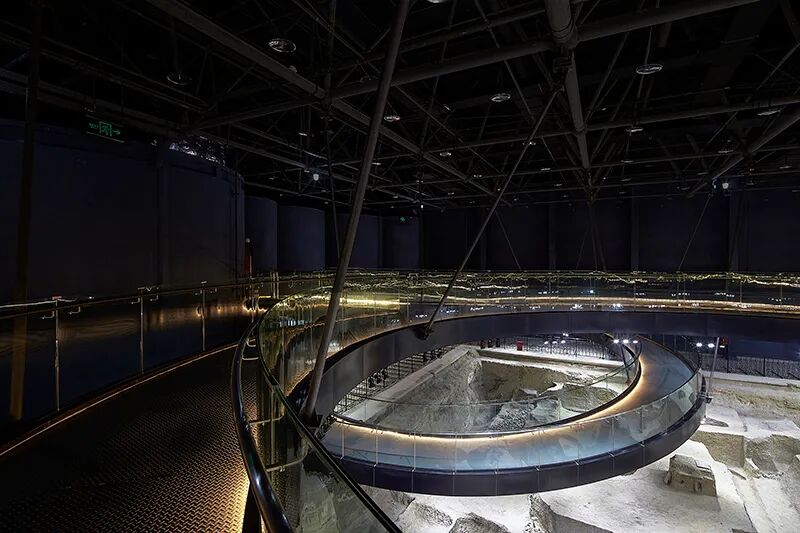

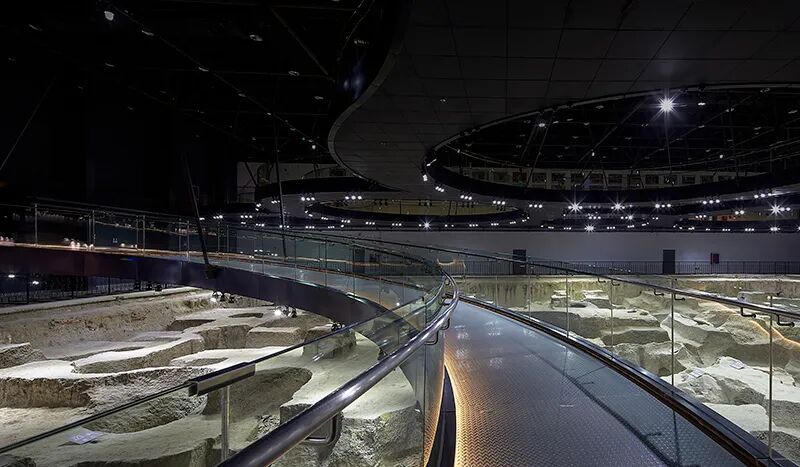

△ 邢窑遗址博物馆坡道

©言川建筑

YCA

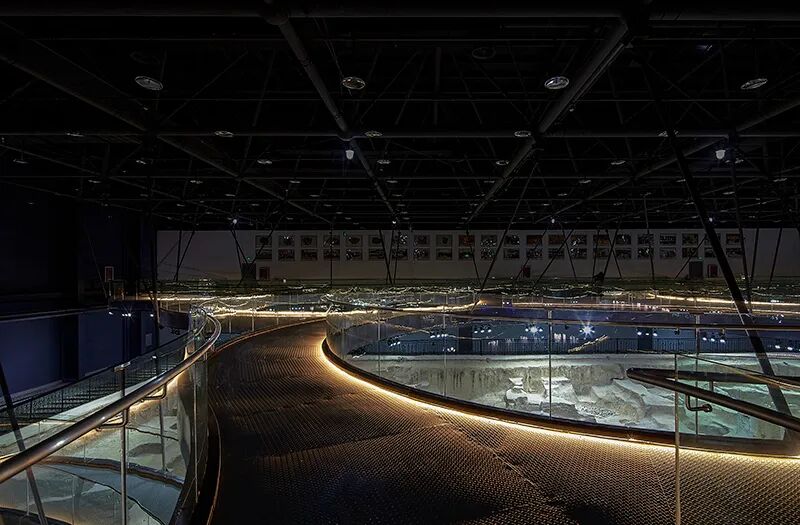

△ 邢窑遗址博物馆二层环廊

©言川建筑

YCA

由遗址坑现状分析而得到的圆形相切图解是这个项目的关键。

对内，不同位置，大小各异的参观环廊，与不规则形状的遗址坑形成了积极的互动关系。

对外，构成了皮肌理的生成器，每一个圆形按照同样规则沿切线发散，交织而构成了建筑外表的不规则板片图案。

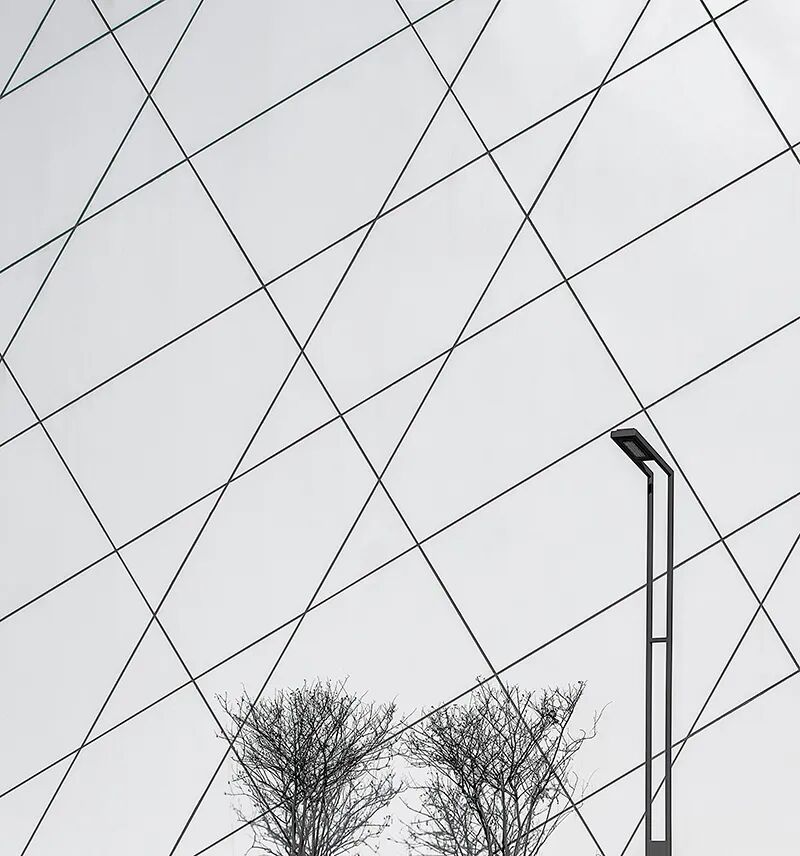

△ 邢窑遗址博物馆外墙局部

©言川建筑

YCA

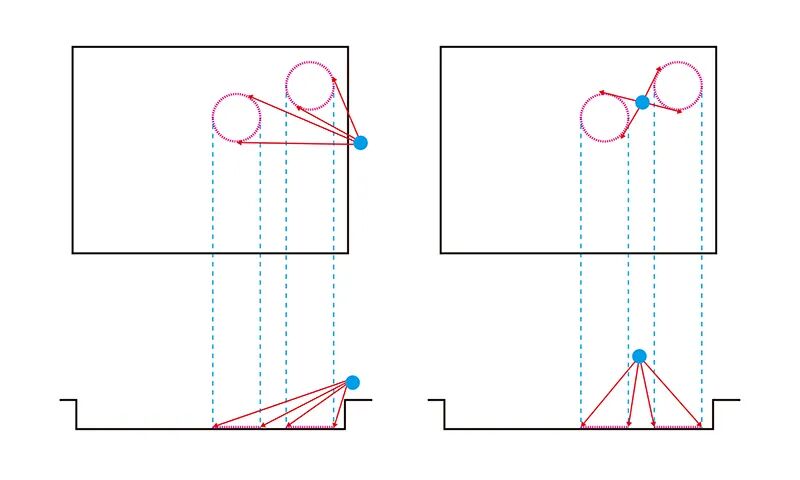

分析图

1

两种参观方式对比

沿遗址坑周边绕行

vs

在环廊上俯视遗址坑

分析图

2

遗址坑三处重点区域

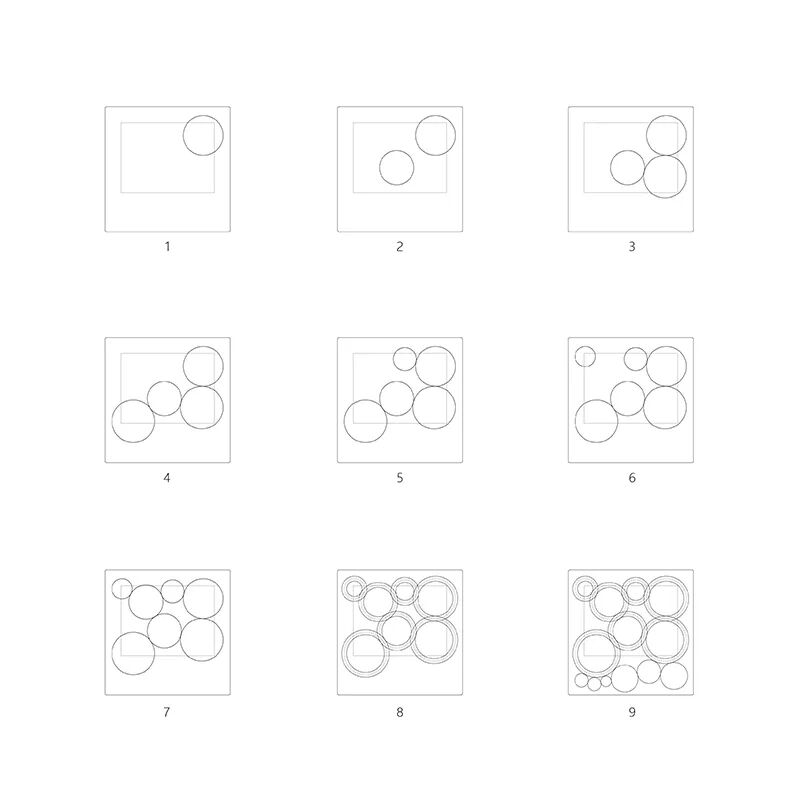

分析图

3

圆形填充算法控制下的环廊和主要空间生成次序

图

1-2

三处重点区域采用圆形相切的方式定位，为寻求参观方式的变化，保留了外侧两个圆形，舍去中间的一个。

图

3

和已有的圆形及边界相切，决定了第三个圆的位置

图

4

坡度决定了环形坡道的直径，可以用圆形相切的方式确定第四个圆。

图

5

避开剩余的一处遗址坑重点区域，与圆

1

和边界相切，决定了第五个圆的位置。

图

6

最小直径的圆位于角部

图

7

与相邻的圆相切，最后一个圆的位置落实。

图

8

出入口及休息厅的三个圆与环廊相切

图

9

卫生间的三个圆与边界和周边已确定圆形相切。

分析图

4

立面肌理生成研究

以环廊和出入口及休息厅共

10

个主要圆形作为立面肌理生成的基础。每个圆均分成

30

份，沿圆周向外作切线。切线叠加并弯折，形成立面肌理。

说明：实施方案采用不同的分格方式，以降低施工难度和建造成

本。

如果对图解和设计的关系感兴趣，请参阅

图解的实践应用

项目信息

建筑师：言川建筑

项目地点：河北省邢台市内丘县中兴北大街

设计时间：

2013-2017

建筑面积：

3220

平方米

设计团队：刘延川，佟晓威，魏元辰，马建龙，郑子壮，杨洁，马亚立，段晨晓

项目经理：孟义强

图解绘制：蒋乐源

建筑摄影：陈鹤

&

根本堂影像机构（

Basic image studio

）

施工图设计：北京水木巨匠建筑规划设计有限公司

施工：河北万宇建筑工程有限公司

业主：内丘县旅游局
