18.3米！“钢铁凤凰”振翅升空

7月12日

由

中建钢构负责钢结构深化设计、制作与安装的

江汉平原产业交流中心项目

三区钢结构屋盖完成提升

项目位于湖北荆州，以“荆江潮起  有凤来仪”为设计理念，造型似凤凰张开翅膀，两翼合围之姿，呈现凤凰展翅之势，充分融合荆楚文化和荆州特色，喻指开启荆州新城发展精彩篇章。

本次施工的钢结构屋盖恰是这只“凤凰”的“翅膀”，最大跨度为72米，面积达5.4万平方米，拼装的杆件数量达到6万余根，施工难度大，精度要求高。

深化设计之“智”

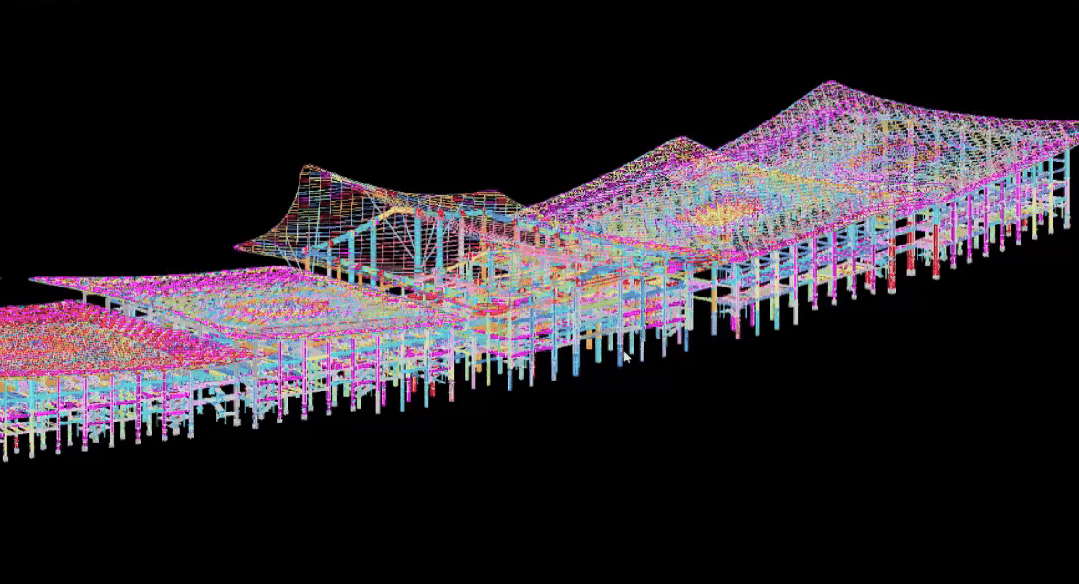

三区钢屋盖结构为项目最复杂的区域，含约2万个空间异形插板节点。面对复杂空间结构，中建钢构设计研究院深化团队高效协作，开发智能参数节点，自动读取插板截面，避免插板厚度错误风险，显著减少重复工作，提高效率。严格执行质量自审、互审、专审的工作机制，坚持一次成型成优，历经二十天奋战，高质量完成节点任务，对现场按期完成整体提升目标起到了关键性作用。

提升技术之“精”

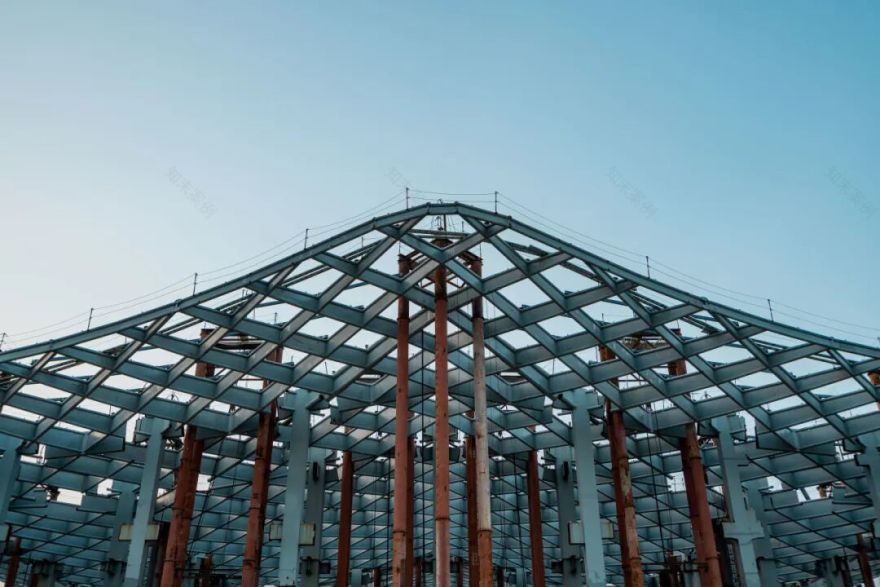

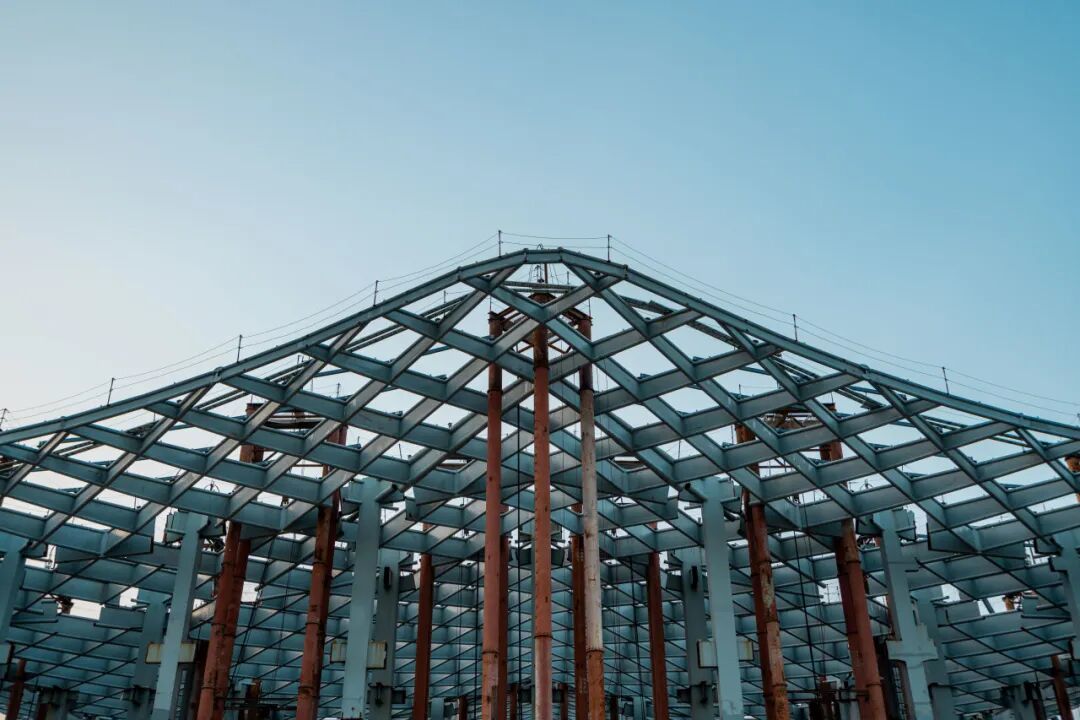

屋盖钢结构设计为正交正放管桁架结构体系，总用钢量约2万吨，屋面面积约5.4万平方米，相当于130个标准篮球场那么大。作为三区屋盖结构主要的支承体系，共设计54个屋盖支承柱，另外北侧另有8根树杈柱，造型为梭形且各不相同，因此安装精度要求极高、变形风险极大。

中建钢构江汉平原产业交流中心项目负责人胡加胜表示，“地面拼装对精度控制要求高，要保证几万根构件所有尺寸满足精度要求。我们先在地面进行尺寸测量，对每道焊缝质量进行检查。提升过程中还要保证每个提升点保持同步、控制精度，提升到最高点后再进行上部（连接）结构安装，也要控制尺寸精度，满足结构造型需求。”

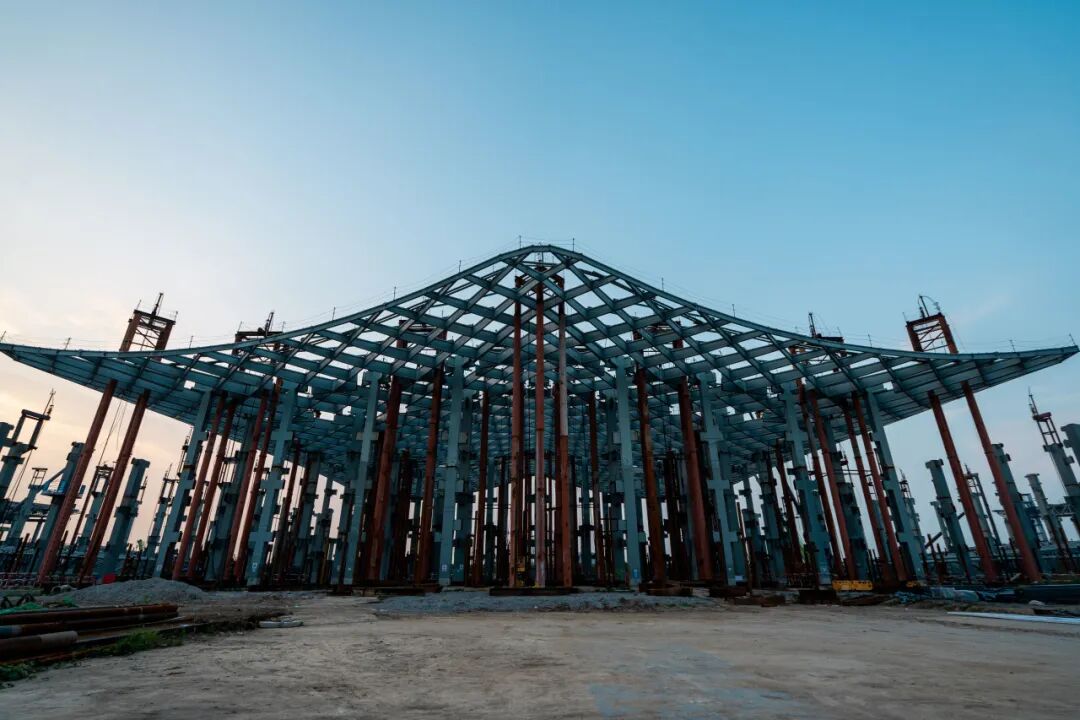

结合屋盖结构特性及现场施工条件，项目整体划分为七个提升分区，本次提升的三区钢屋盖为七个提升分区中面积最大、重量最重、悬挑最多的分区，最大悬挑距离39.6米，累计提升高度18.3米。该提升区域屋盖东西长约107米，南北长约140米。

针对面积大、跨度长、精度高等技术难点，项目团队经过多次研判论证，采用液压同步提升工艺，将钢结构屋盖在地面进行拼装，利用结构框架柱设置提升器，通过计算机系统的精准控制，实现钢屋盖的精准提升及空中搭建。提升过程中，还辅助采用自动化监测监控措施，通过传感器接入、数据分析与可视化、超限报警等方式，实施建筑远程实时监测，保障提升安全。

三区共设置了34组提升架、44个提升及卸载过程变形观测点，随时测量构件高度、监测挠度变化，可实现毫米级的微调和操作闭锁。

项目建成后将成为全国产业融合发展的示范平台服务一流的产业交流平台、荆州经济发展的新高地，补齐江汉地区缺乏承办高品质、大规模产业交流场所的短板，助力地区招商引资，提高人口聚集，促进周边土地价值有效提升。
