建城实践|2025年暑期工业竹搭建工作营浦口校区实验工坊自建活动成果展示

为进一步加强学生们对木构知识的了解，提升对“绿色低碳建造”的认知和体验，南京大学建筑与城市规划学院开展了 2025 年暑期工业竹搭建工作营——“浦口校区实验工坊自建活动”。经过一个多月的方案推敲与细节深化，南京大学建筑专业十余名研究生，在赵辰老师与助教团队指导下，在一名工人师傅协作下，于 7 月 26 日至 27 日展开紧张的实地施工，顺利实现了设计方案一期工程的主体落成。

本次建造以工业竹材为主要材料，将预制构件提前让工厂进行生产加工，随后运输至现场进行快速安装，此次工作营是一次绿色低碳的系统化设计和建造试验。

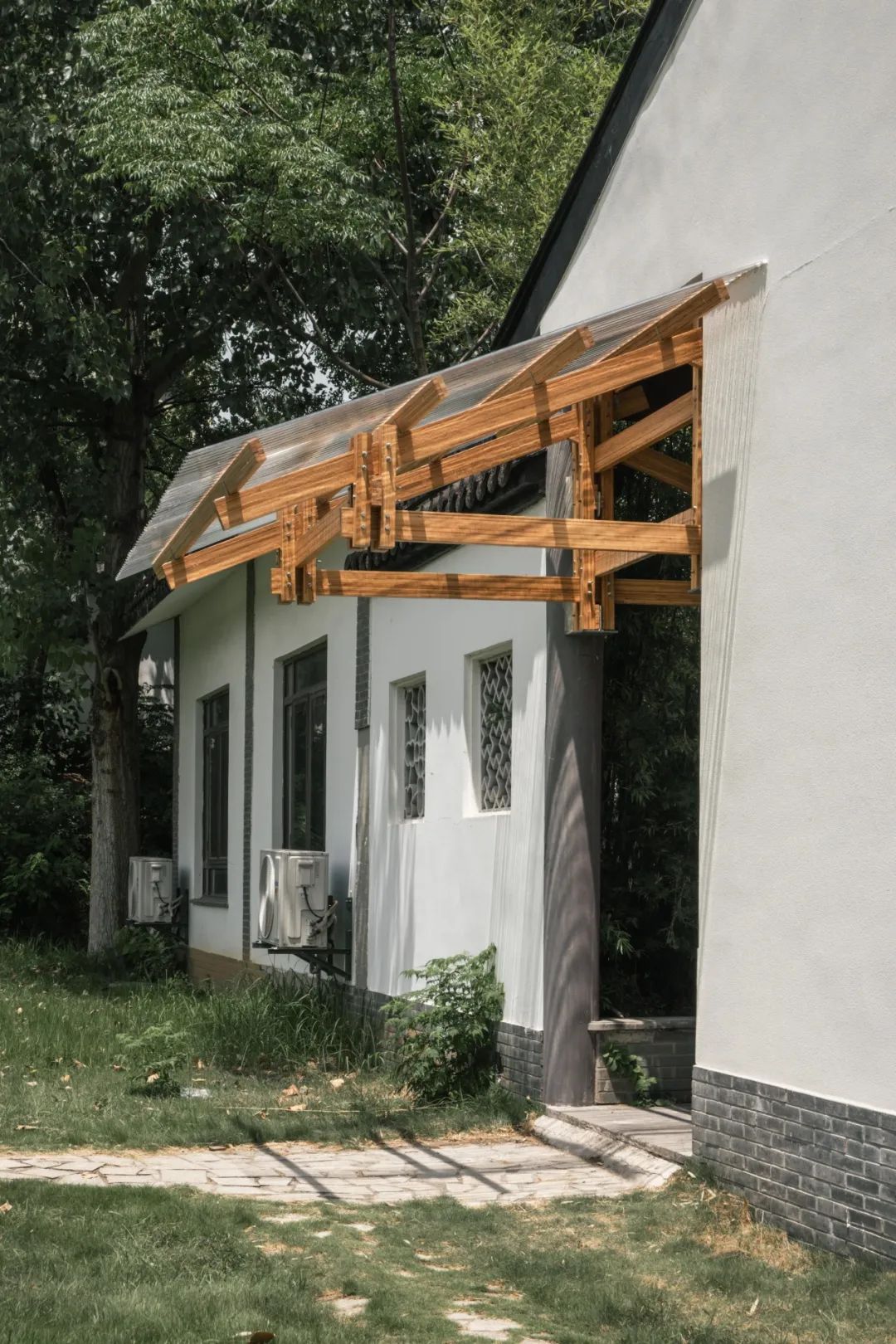

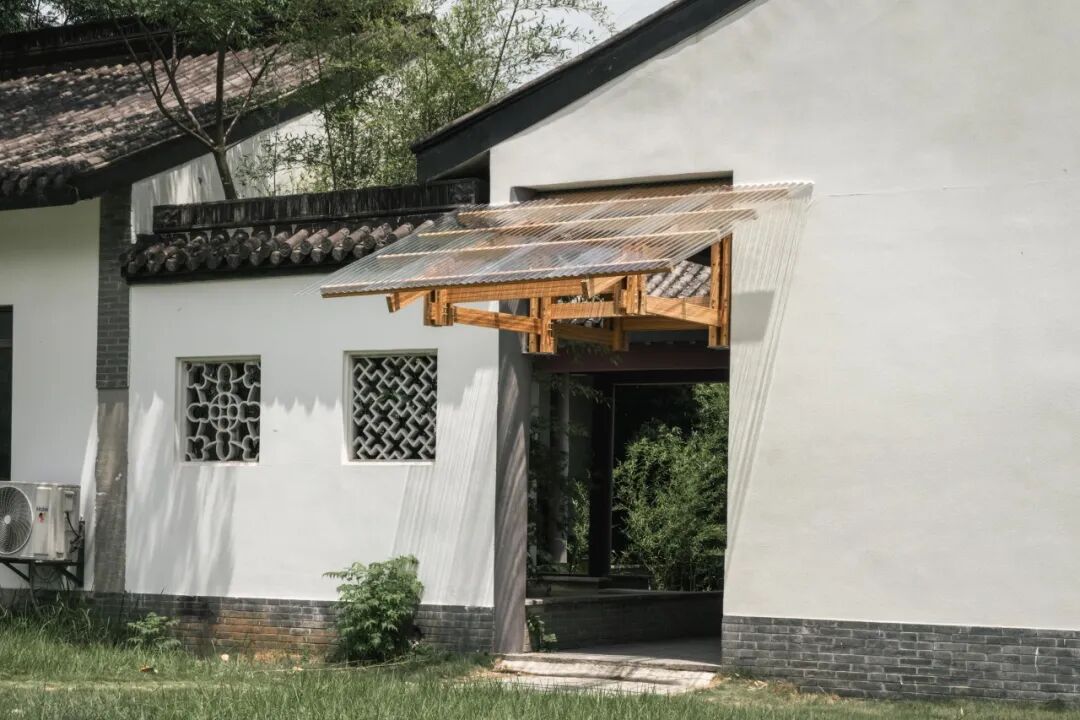

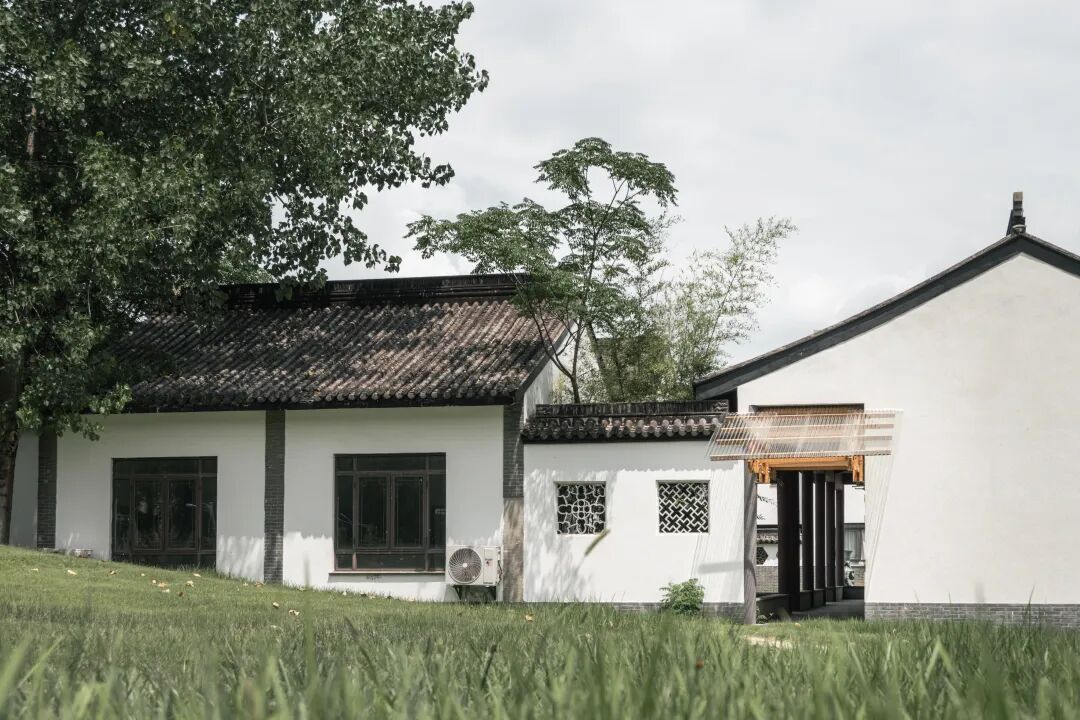

从西侧草坪看西入口门头一期工程

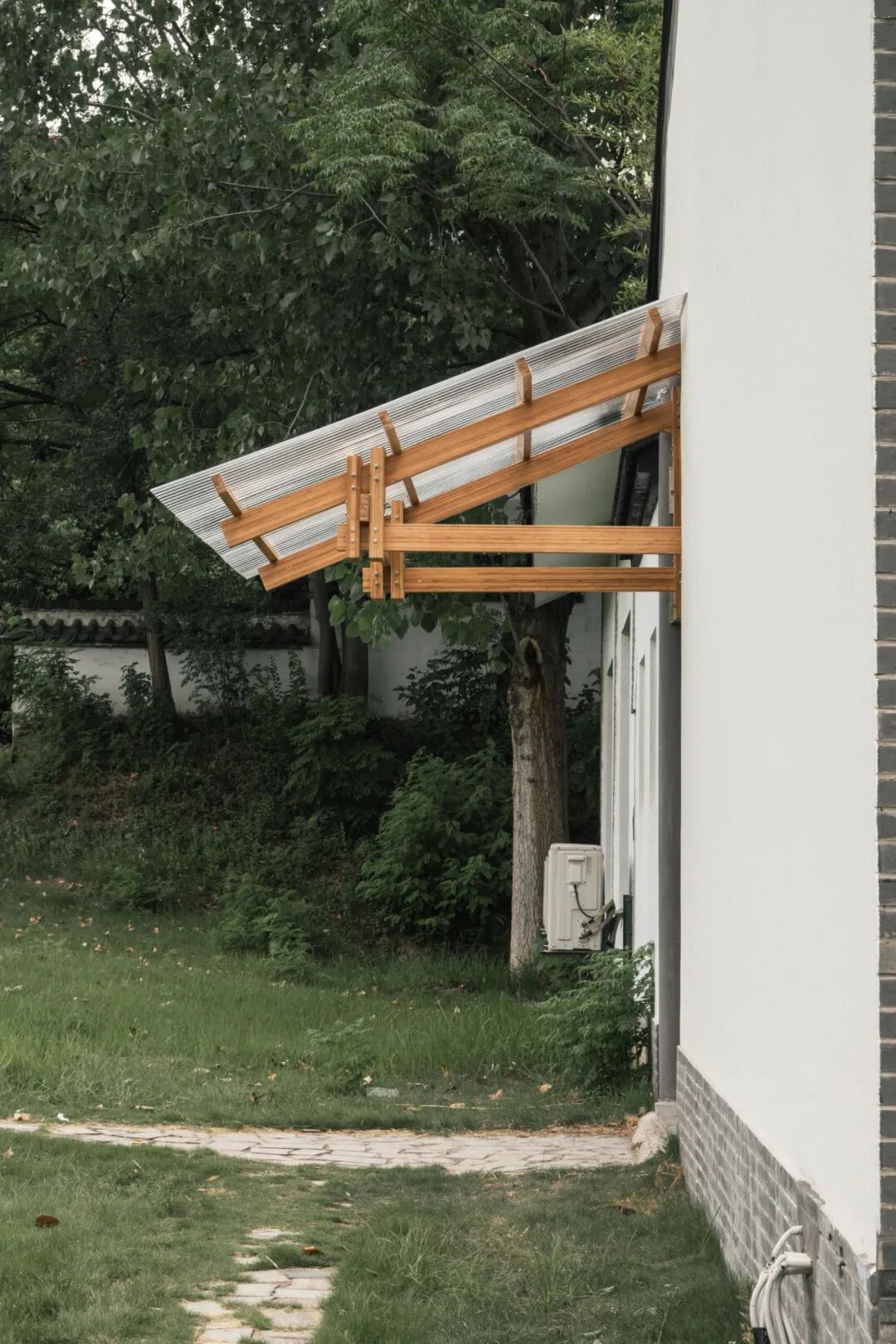

门头挑出部分

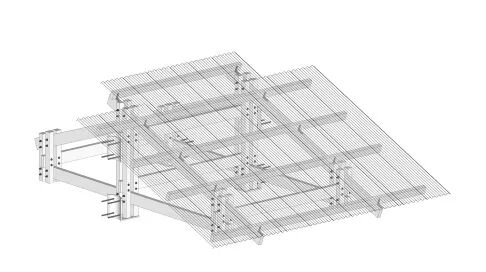

门头轴测图

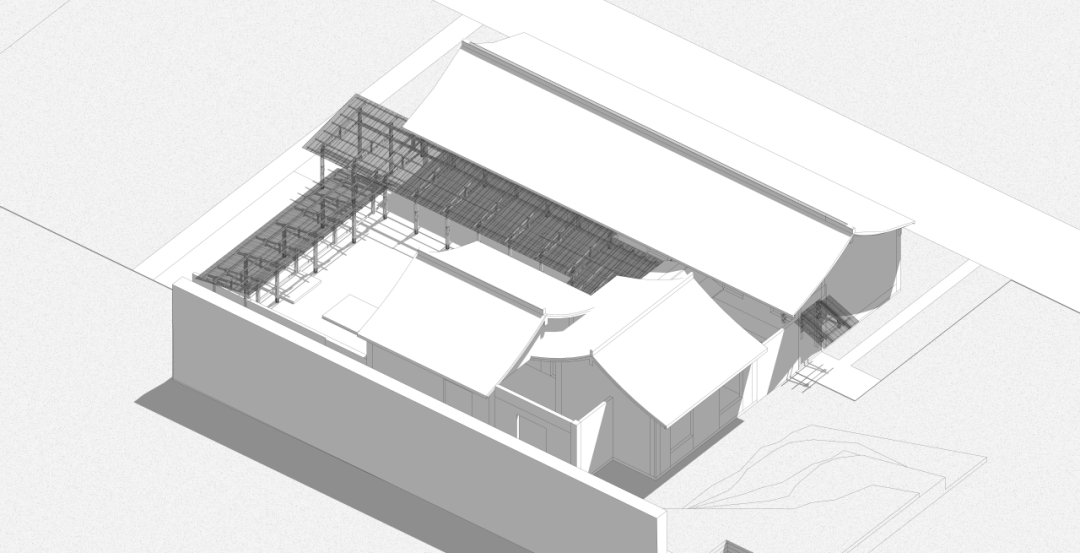

整体轴测图

现场作业

工作营搭建实录

01

场地原状

工作营选取南京大学浦口校区翠坪路北侧的艺术楼二期用房“建造实验室”为设计场地。该场地是一个三合院格局的单层建筑院落，总建筑面积约为 450 ㎡。建筑形式采用仿江南园林的白墙黑瓦坡屋顶，钢筋混凝土框架结构，建筑主要开口朝向东侧，并在西侧设置有次入口。该场地的原状建筑设计与建造质量不佳，环境管理差，空间品质低下，故借由木构工作营的契机，在教师指导下，学生们自行设计与建造，改善这一未来的工作环境，既利于功能使用也能实现对空间文化品质的提升。本次工作营围绕东西两侧入口，设计两处构筑物以形成入口过渡空间。借由新增的东入口的“廊子”与西入口的“门头”，对建筑外部及空间进行围合、分隔及加层，以期增加半室外工作空间的同时，增强木工坊合院的入口标识性。鉴于经费缘故，一期工程以西入口的“门头”为建造目标。设计方案交由学院备案，计划分期逐步建造。

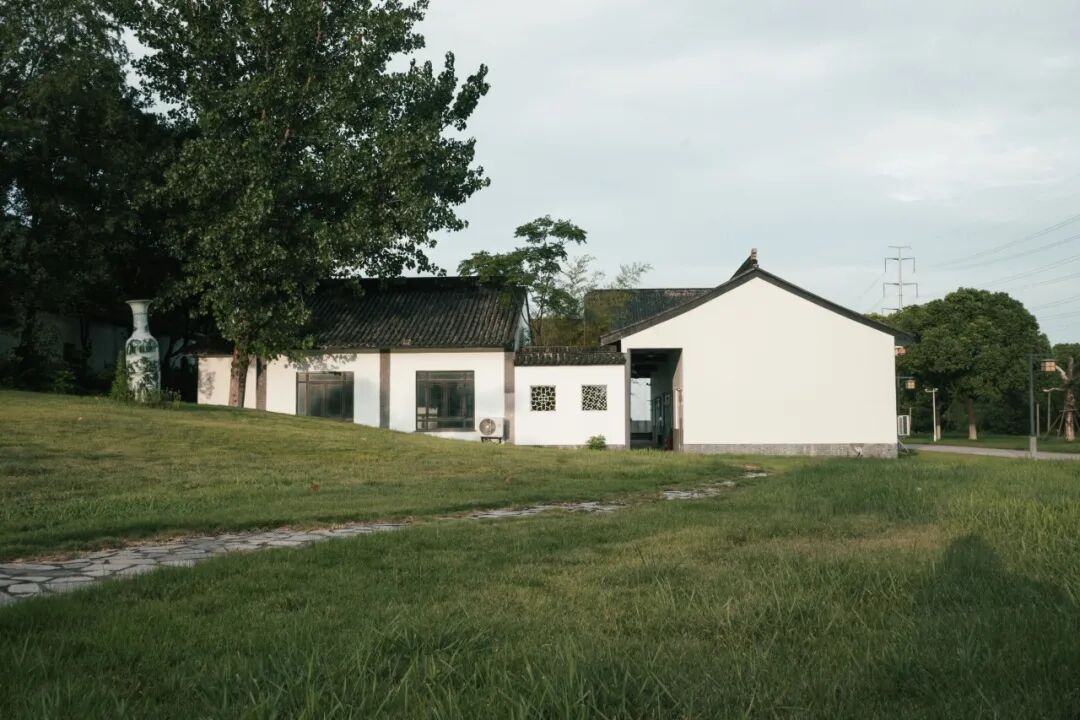

合院西立面

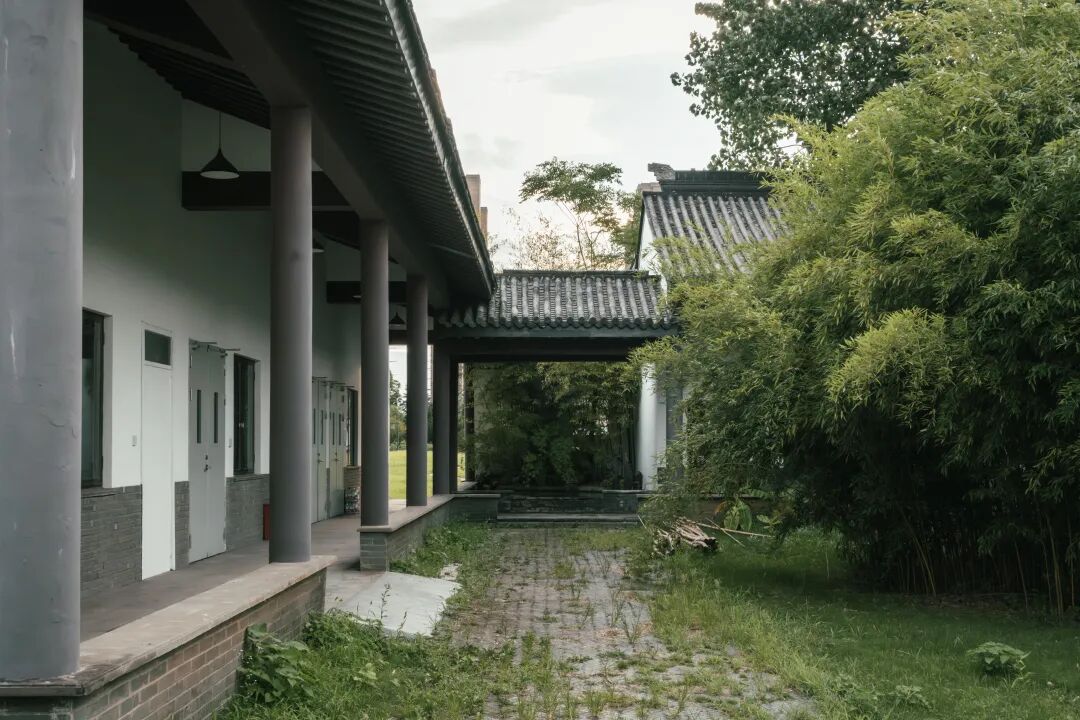

合院内院子

从翠坪路看西入口

02

方案介绍

构筑物主体结构采用兼具耐候性与生态性的工业化竹材中的竹集成材，以“主框架+屋面”的逻辑构成。主框架的竹材杆件（柱、梁、龙骨）均在工厂预制完成并预留孔位，在现场用对应的钢构件和螺栓进行安装固定，一期工程用时两天，由同学们自主搭建完成

。

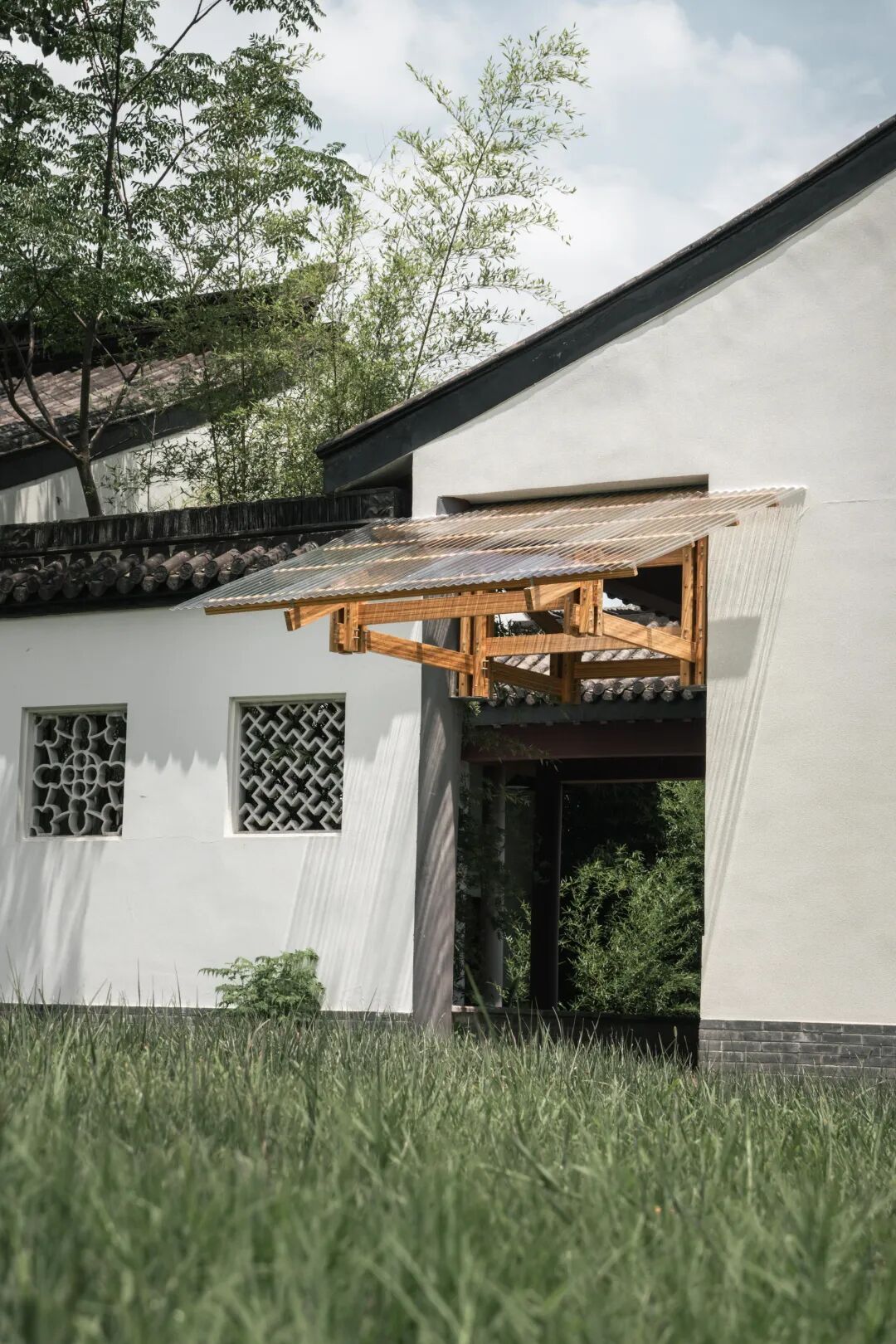

从翠坪路看西入口

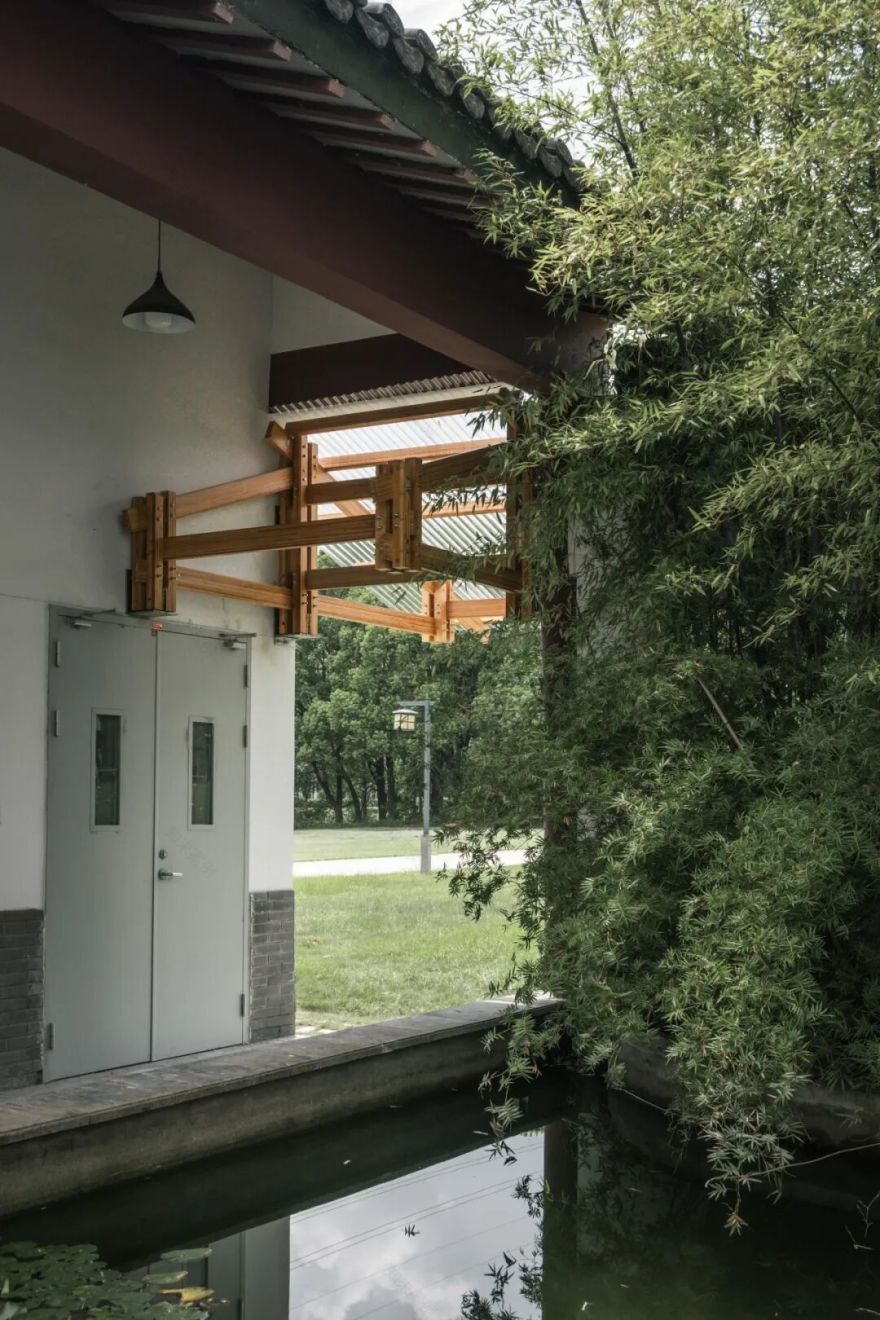

门头背面

新老建筑如何连接是此次设计任务的难点所在，考虑到原有建筑主结构为钢筋混凝土框架结构，需要用金属件和开孔预埋的方式进行连接，故针对该节点，经由组内多次讨论，完成连接件自主设计工作。钢制连接件以弧面板贴合圆

柱，T 形钢板在柱脚处增加承托钢板，增加结构连接安全冗余的同时方便施工时提供临时支撑，或以 I 形面板插入四柱间隙，并选用SBD 自钻螺钉连接起木框架。此外，院落内原有化粪池以及 L 形原走廊空间的存在，也对东入口的附加廊子构筑物的设计增加了难度。一方面，我们通过减柱的方式避开化粪池，另一方面，对横向廊子进行分块处理，在 L 形转折处推敲尺寸后适当降低屋面高度。

构筑物与混凝土圆柱相连

连接件

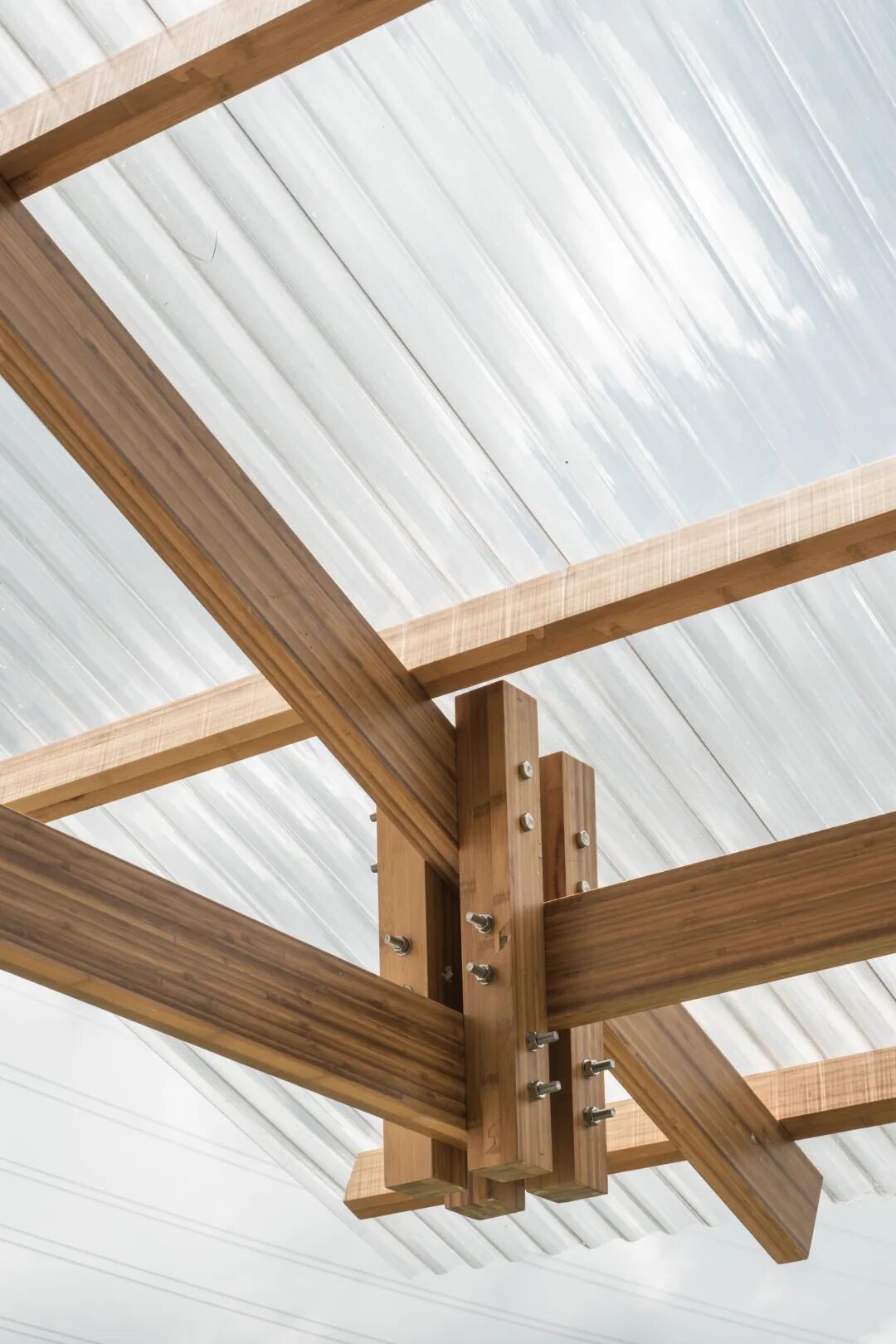

悬挑四柱节点

艺术楼二期用房西立面由于毗邻空旷草坡，是学生上下课途中的主展示面，同时，西入口为到达实验室主要使用空间的最近入口。本次西入口门头设计不仅需要修饰原有入口空间的视觉比例，使其空间体验更符合人体尺度，同时还需加强西入口标识性，成为该合院空间的契子。

门头南立面

门头西立面

03

施工过程

现场施工分两路工作流进行，一路协助外请师傅进行放线、金属件上墙，一路同步进行梁架组装、穿枋连接，后又合流共同进行框架上墙、挂瓦条及 pc 瓦安装工作。放线阶段，原建筑圆柱由于一半嵌入墙中，切点所在轴线难求，后经由邻柱轴线反推依附柱中轴外加四分之一周长确定切点；金属件上墙阶段，孔洞钻至原建筑钢筋，膨胀螺栓插入受阻，不得不锯短螺栓，另外附加角钢支撑，并将部分膨胀螺栓换成化学锚栓；框架上墙阶段，空间受限，分品上墙后加横梁方案失效，后改为受限框架地面预装完先上墙，再组装斜梁等其余部件；前期考虑消除误差，利用金属件保留 8 公分余量，部分解决依附柱倾斜问题。

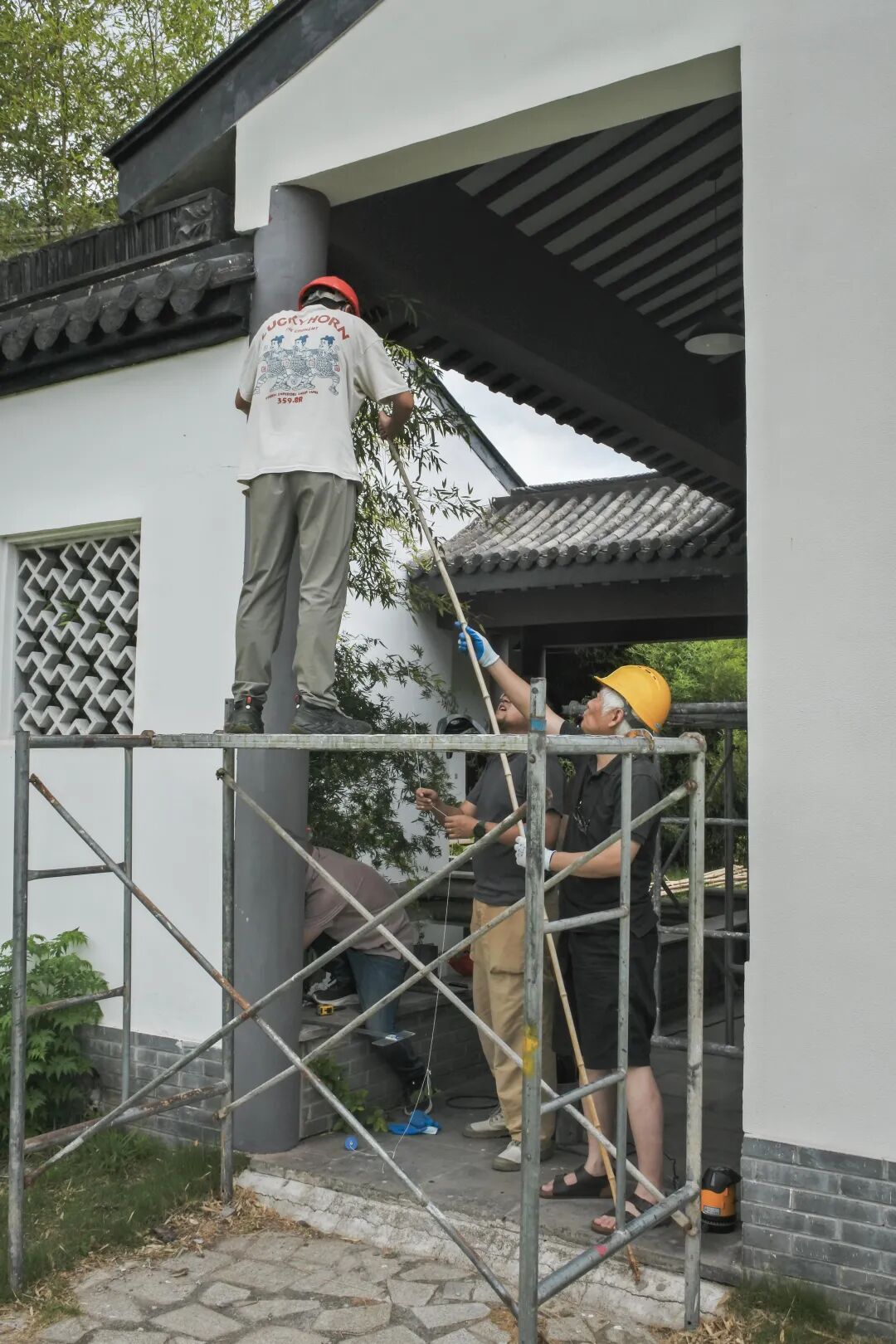

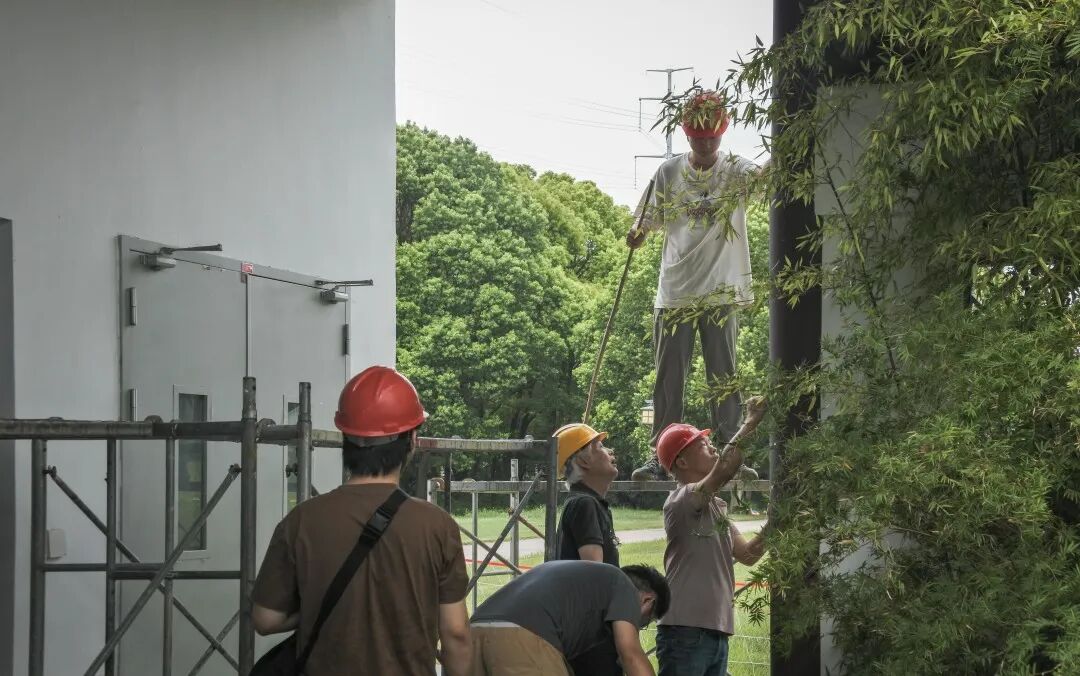

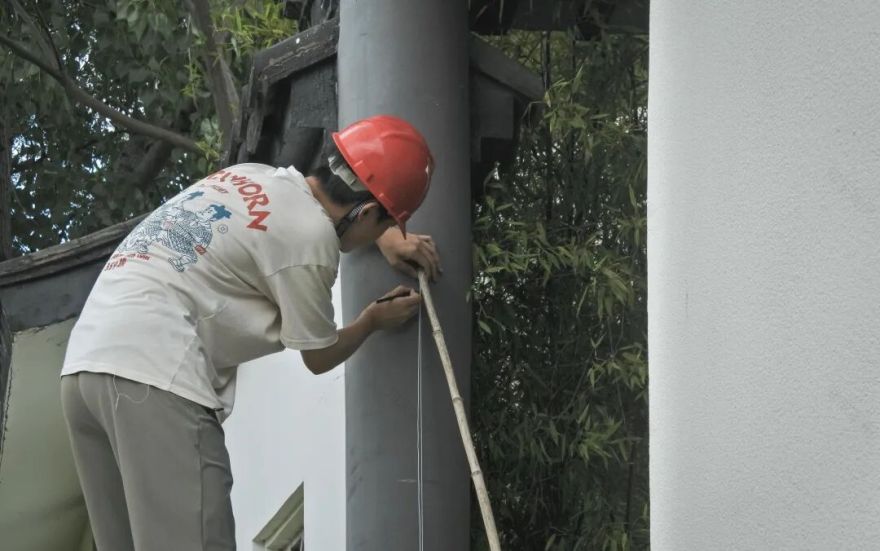

放线（滑动查看）

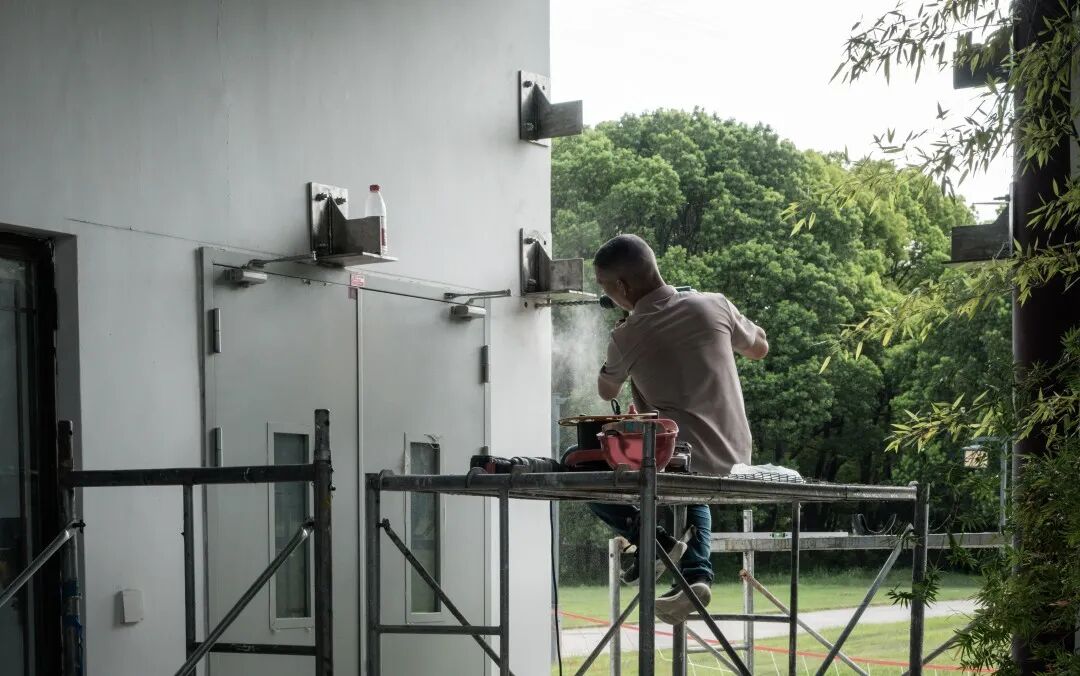

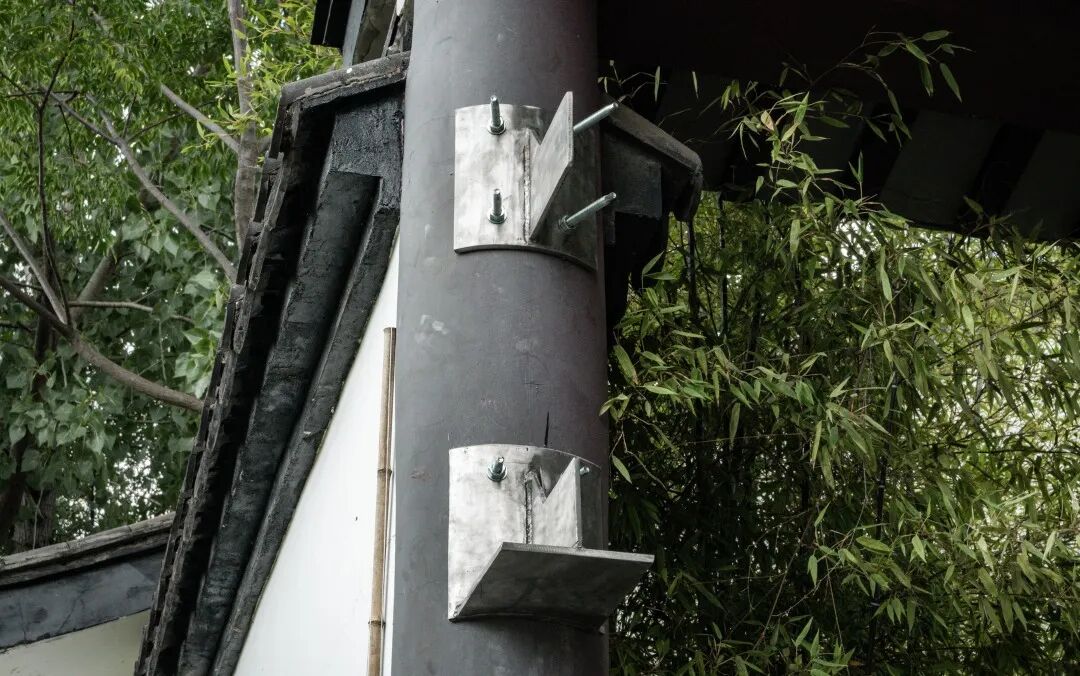

金属件上墙（滑动查看）

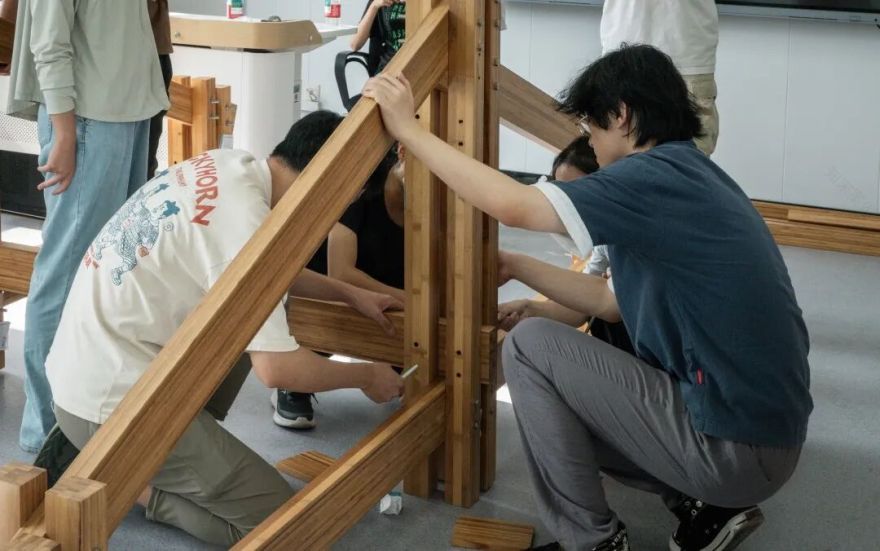

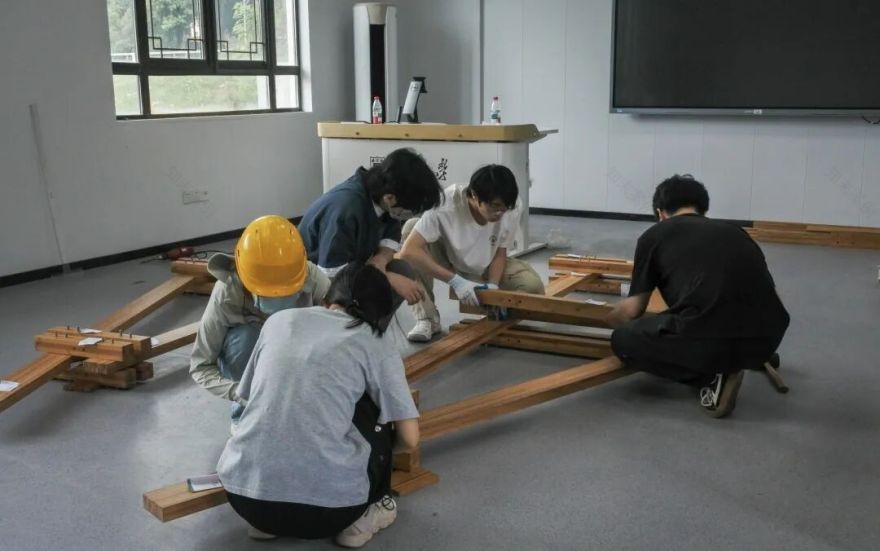

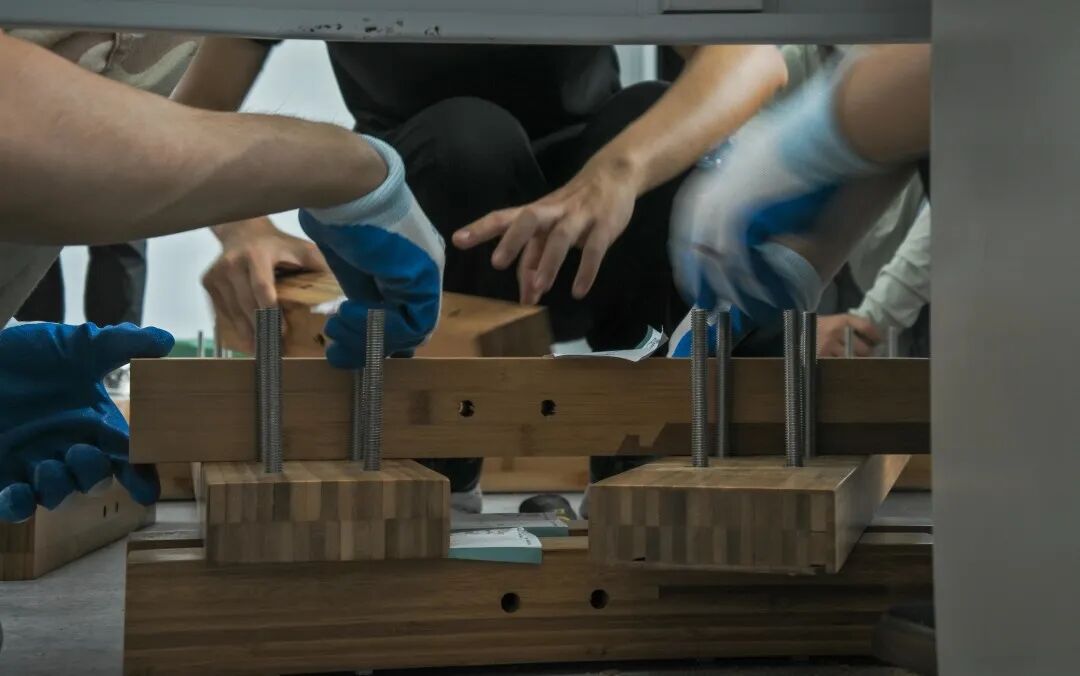

框架组装（滑动查看）

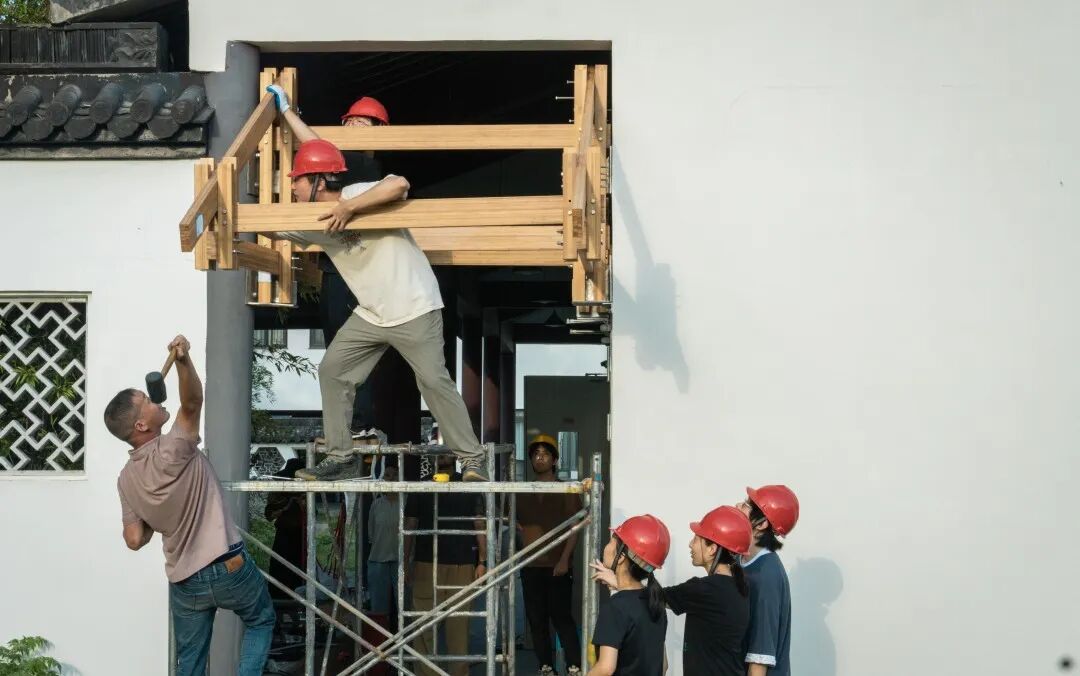

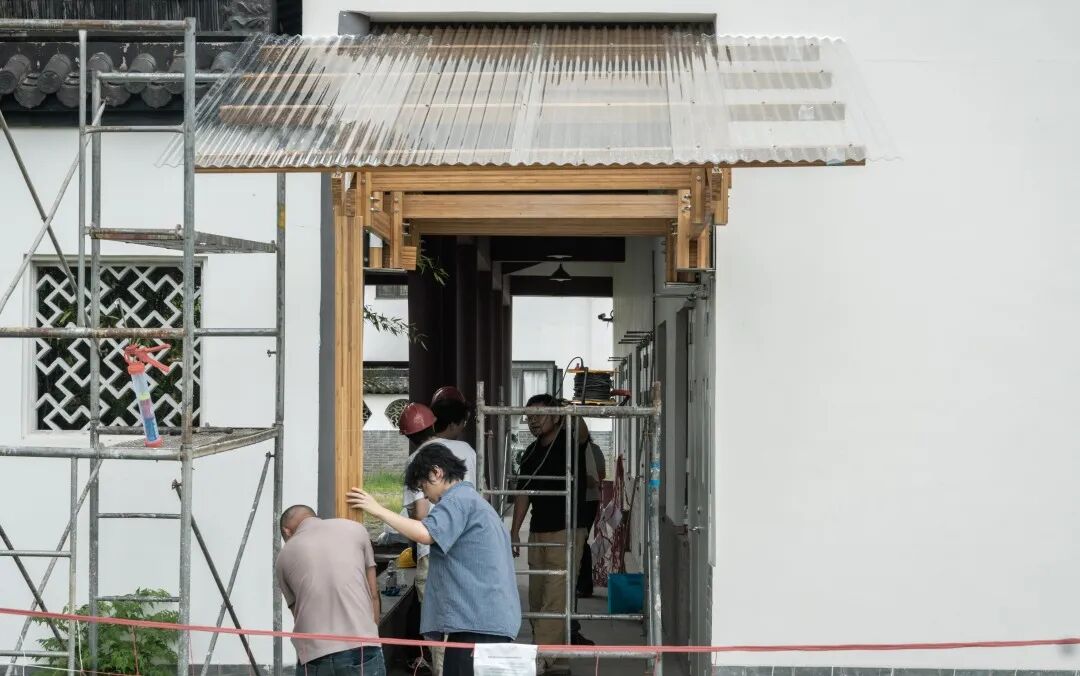

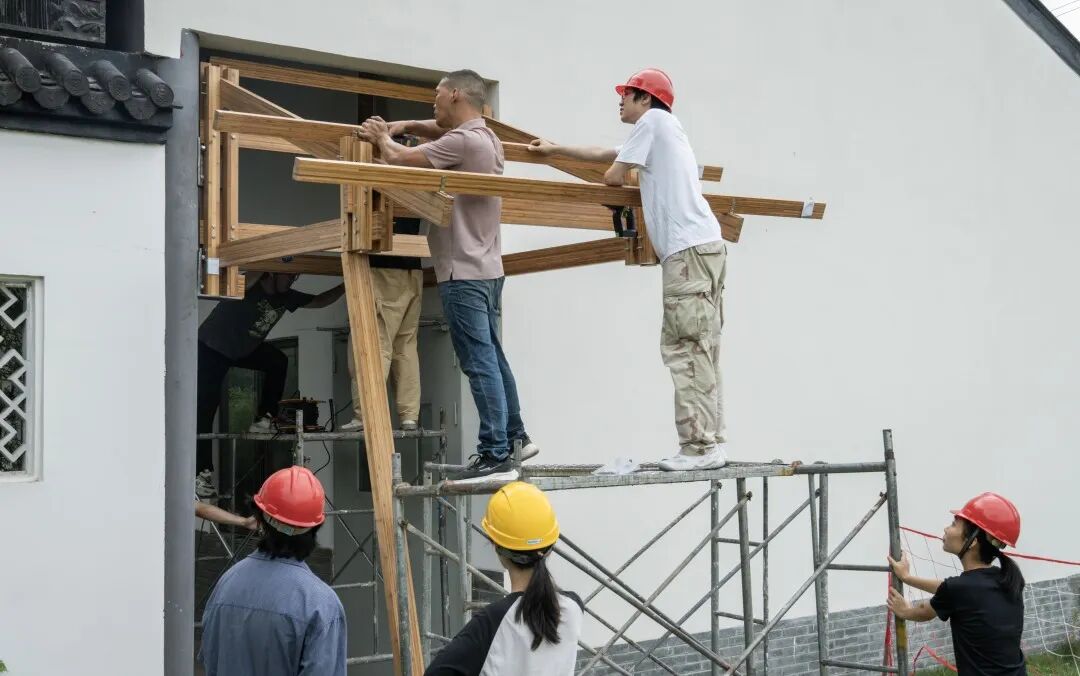

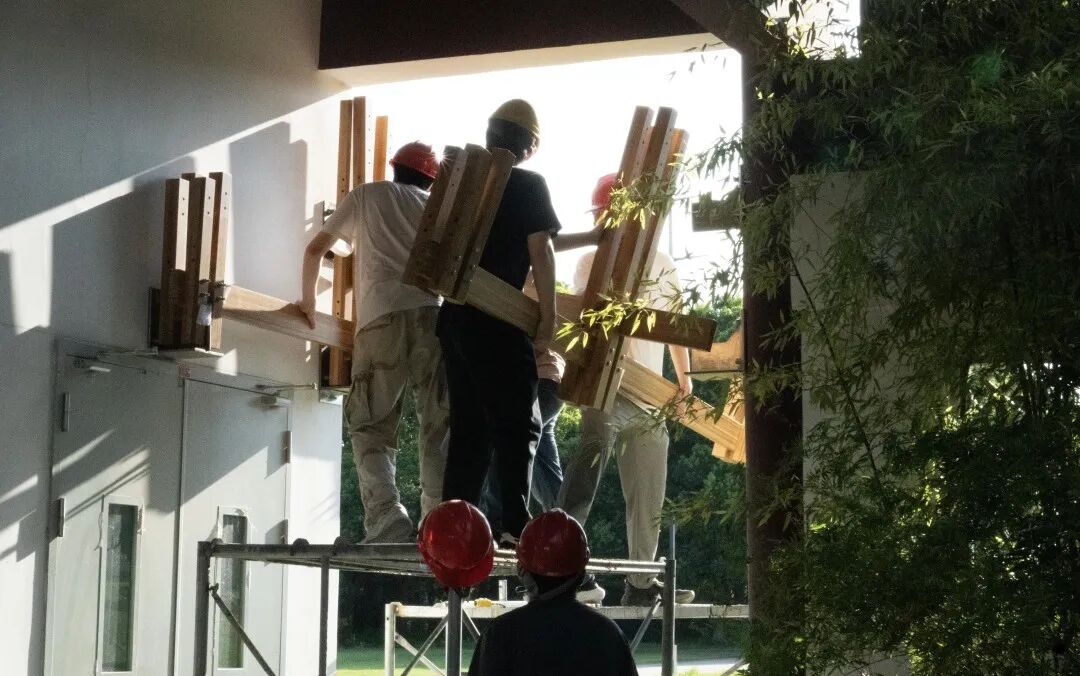

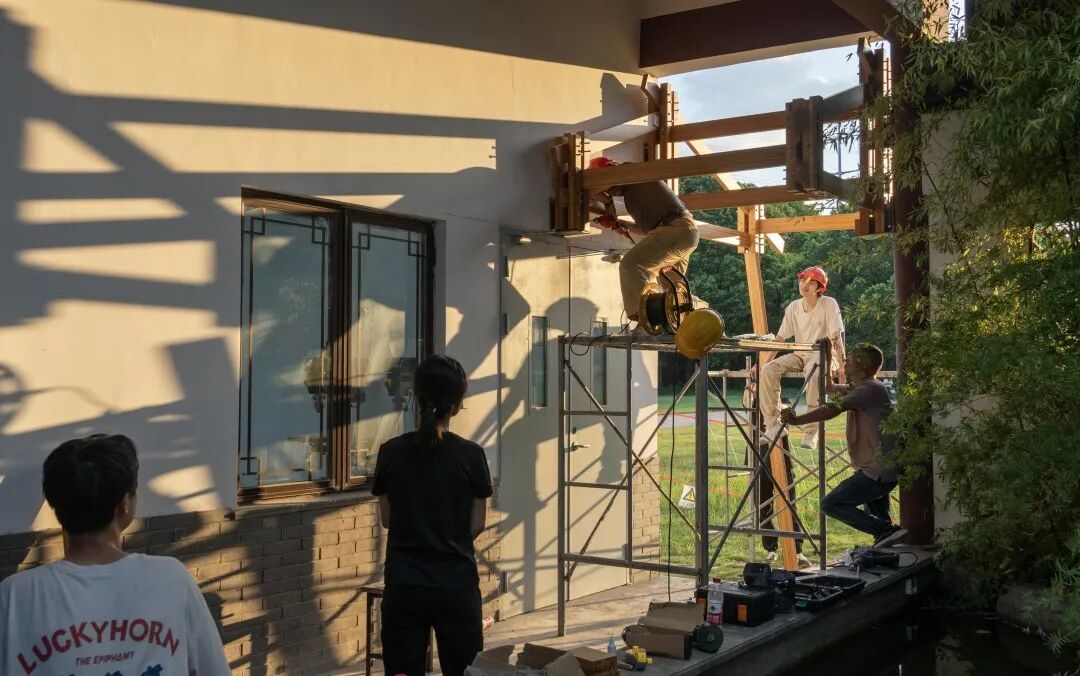

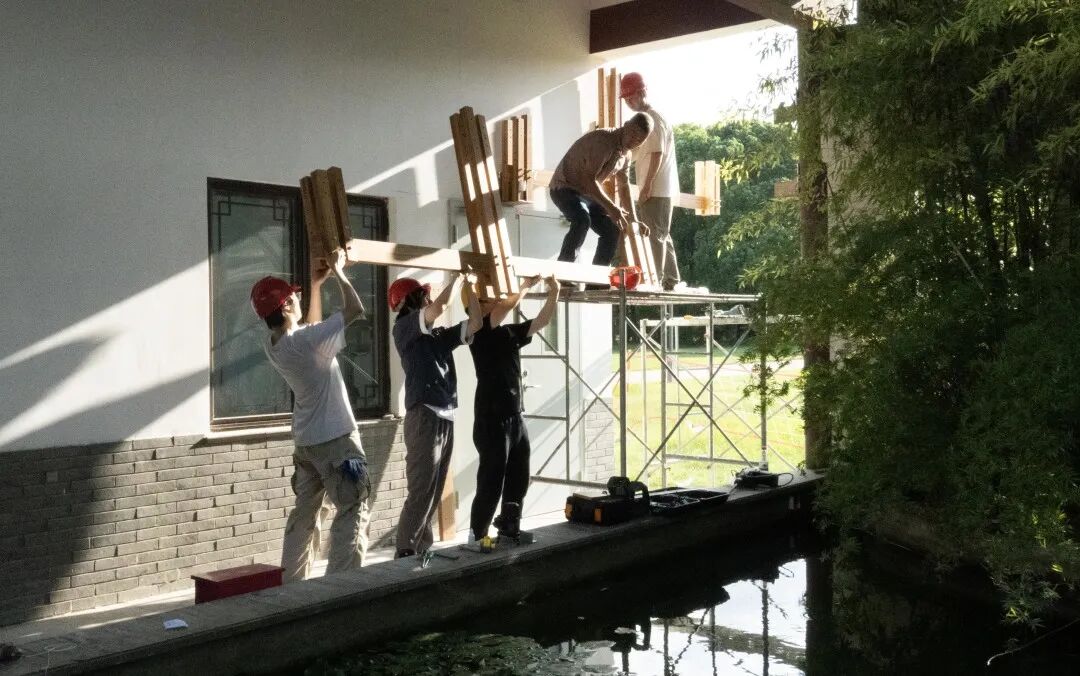

框架上墙（滑动查看）

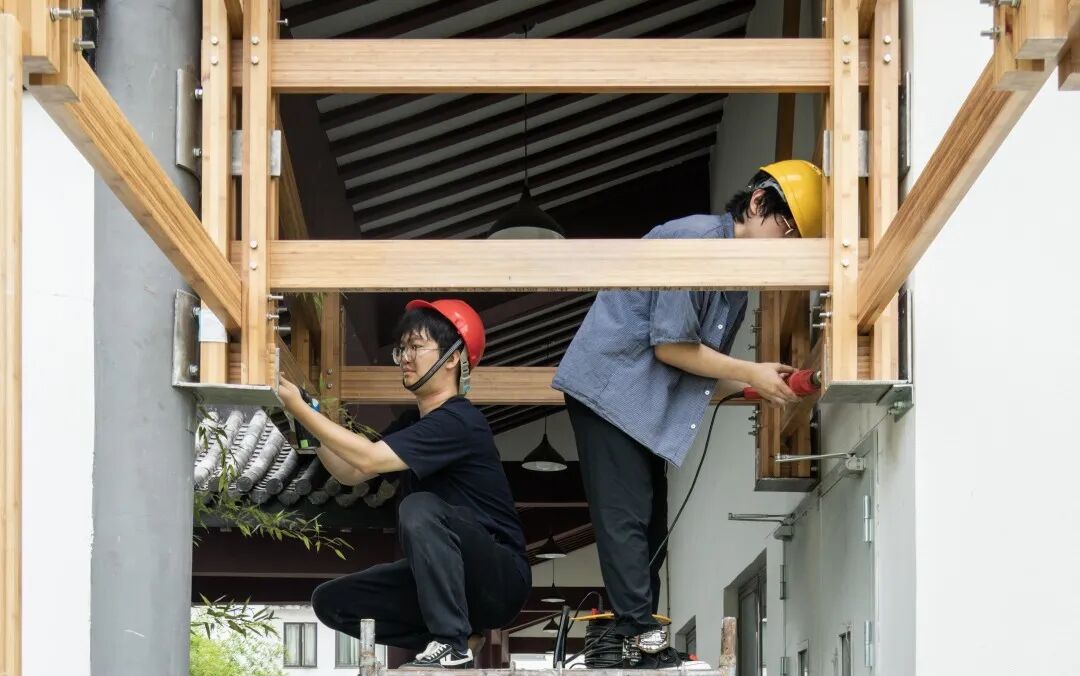

SBD 安装

（滑动查看）

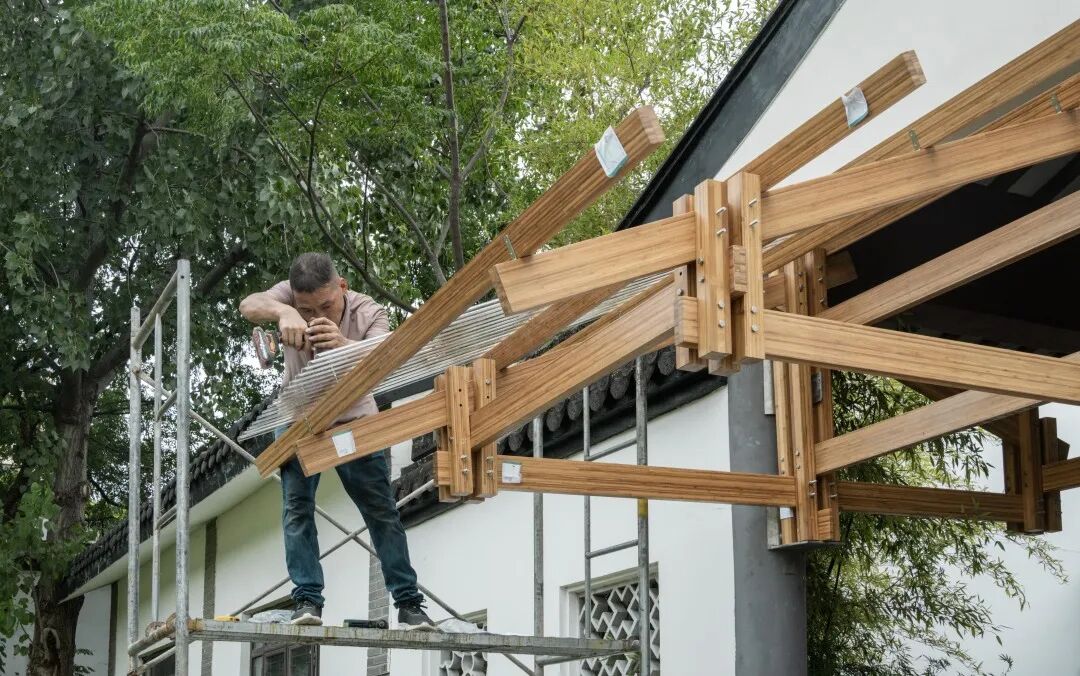

挂瓦条安装（滑动查看）

苦乐同存，最后经由两天工期的齐心协力，门头落成。工业竹框架以自然态的竹料加以钢件相连，配合透明波纹板，在内外空间上过渡，又在自然与人造间过渡，悠缓草坡后，摇曳竹影下，又增添一新景。

浦口新景

04

营员体会

在本次工作营的整个过程中，最关键的是设计和处理工业竹材与现有建筑之间的连接节点。在前期方案设计中，重点研究的就是二者之间的连接构件。在施工过程中，最大的困难仍在此。从前期设计到后期施工，让我感触最深的是实际施工与前期纸上设计的差别，也就是现实与理想之间的距离。前期花了大量的时间对方案进行推敲修改确认，但考虑到实际成本，方案的绝大部分都不能进行搭建。可以搭建的门头部分虽然只占总方案的一小部分，从修改设计到准备工具材料要花费不少精力，到了正式施工的时候依然出现了许多在设计阶段没有考虑到的问题。好在从头到尾一直有赵老师以及师兄师姐、同学们的指导和帮助，从设计阶段到施工阶段出现的问题都被解决了。方案从设计到落成是整个团队合作的成果。

虽说这不是一次完美的设计，也没有完美的施工，但整个过程给我们带来的经历是前所未有的。我从这次工作营中吸取到一个教训，在还没有施工之前，绝不能抱有想当然的心态，现实与想象不可能完全契合。总之，设计的施工搭建是常有误差的，也常会出现一些没有预料到的情况。历时将近两个月的工业竹搭建工作营顺利结束，要感谢赵老师和师兄师姐们的指导以及同学们的团队合作，这是一次非常有意义的搭建项目。

——陈晓恩

项目信息

指导老师：赵辰

外请专家：周剑晖 张浩

助教：潮书镛

设计团队：郭稼牧 陈晓恩 王菁岚 丁敏 吴翰阳 林凯 邱琪光 高宇辰

建造团队：郭稼牧 陈晓恩 王菁岚 丁敏 林凯 高宇辰 沈至文 陈曦
