社区电力配套项目介绍

项目简介

天津红桥区荣盛碧桂园云鼎小区位于天津市红桥区邵公庄街道红旗路与邵公庄大街交口，总建筑面积59303.61平方米，小区依南运河而建，将运河文化融入园林设计，采用洋房、小高层与高层组合布局，形成低密度居住环境。

设计内容

本期电力设计新建变电室（3*800kVA+1*630kVA）1 座，箱站（630kVA）1 座，箱站 （400kVA）1 座，设计范围包含变电室、箱式站、开闭站至变电站10kV电缆、变电室低压开关至楼座配电柜低压电缆，通信，充电桩。

项目特点

电力配套设计符合《天津市10千伏及以下配电网建设与改造技术原则》要求，参照《国网天津市电力公司配电网典型设计》进行选型和设计，并通过城西分公司运行部门审核。设计服务从方案设计、初设、施工图至竣工完成，各专业设计人员认真配合积极响应，获得建设单位和运行单位的一致认可。

3

项目规划方案

变电室设计

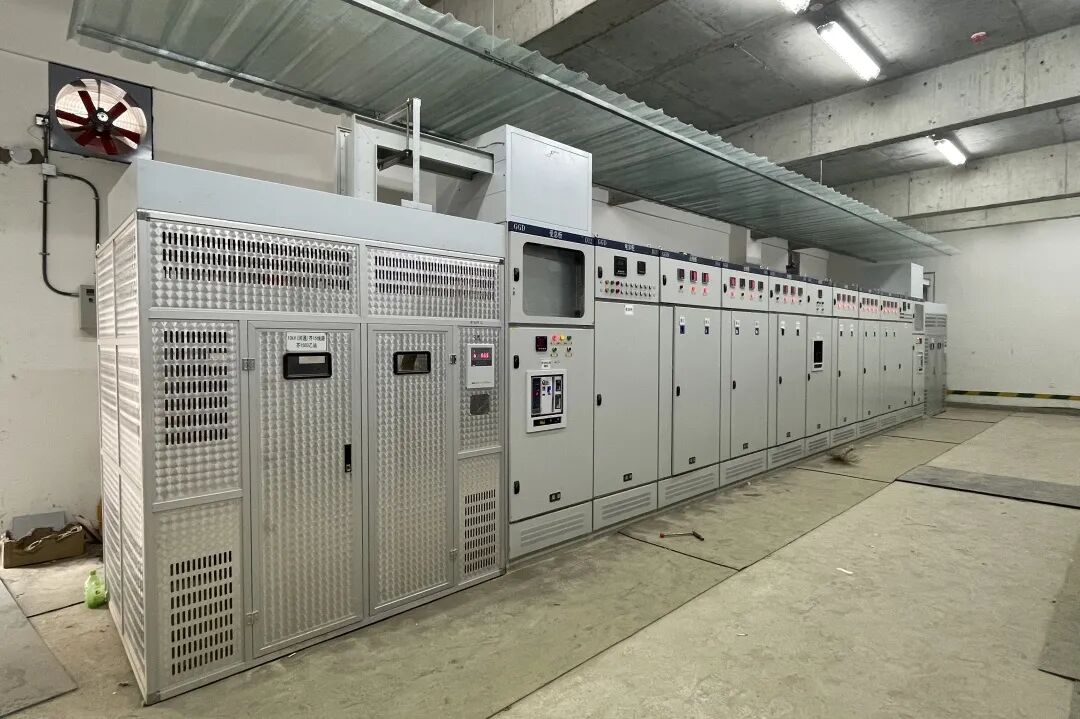

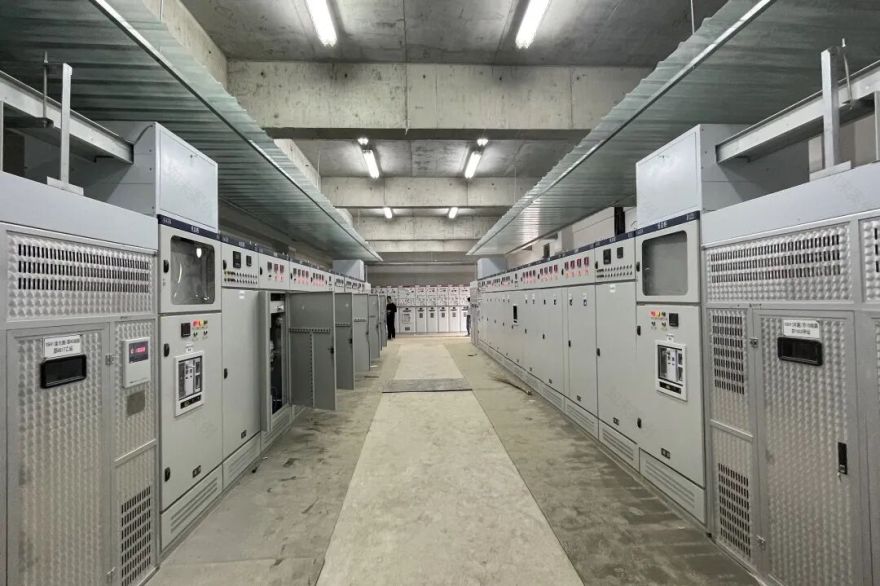

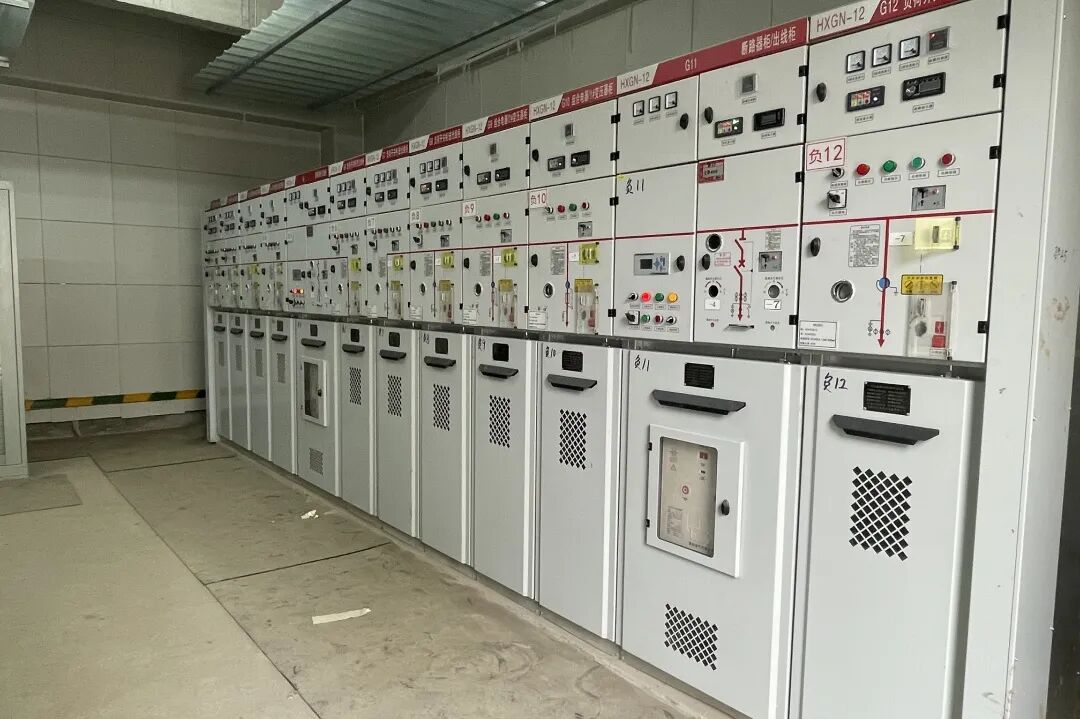

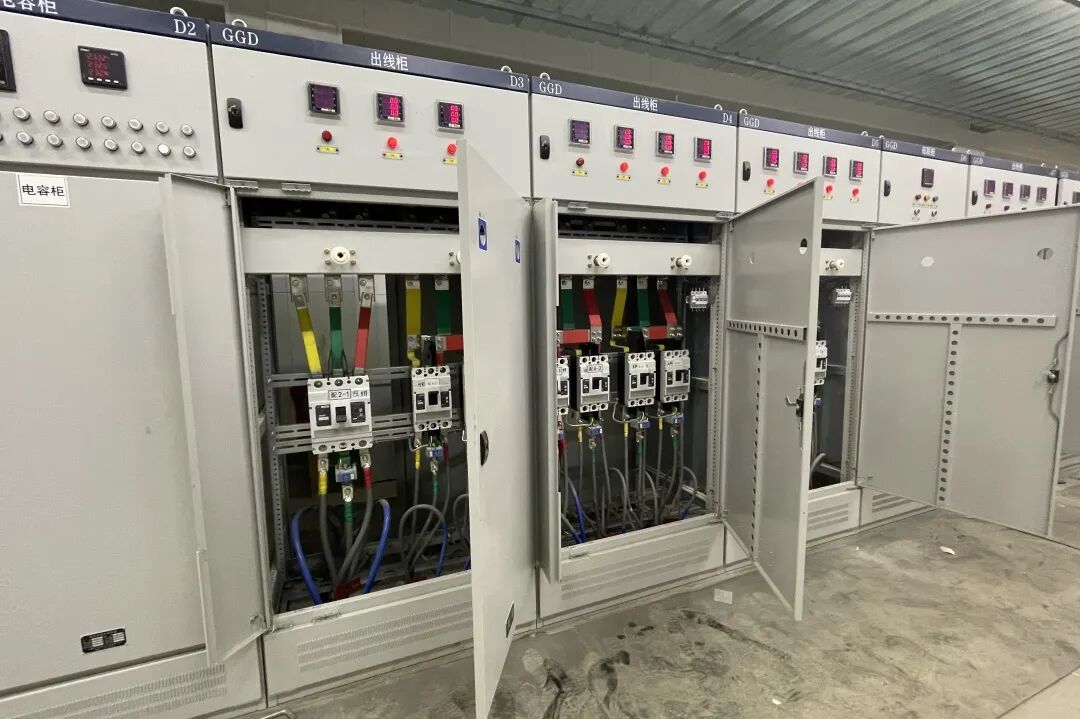

其中变电室的设计充分利用现有空间，通过合理的高低压柜布置，减少站内电缆长度。提高经济性的同时，也做到了动线合理，维修通道顺畅，方便后期运行维护。

More

箱式站和计量箱设计

地上部分箱式站和计量箱的选址考虑到开发商对园林整体效果的要求，多次与景观设计对接调整位置。计量箱位置选址也能与土建设计预留管充分结合，尽量减少电缆和保护管的长度，进而优化投资。

地下车库充电桩设计

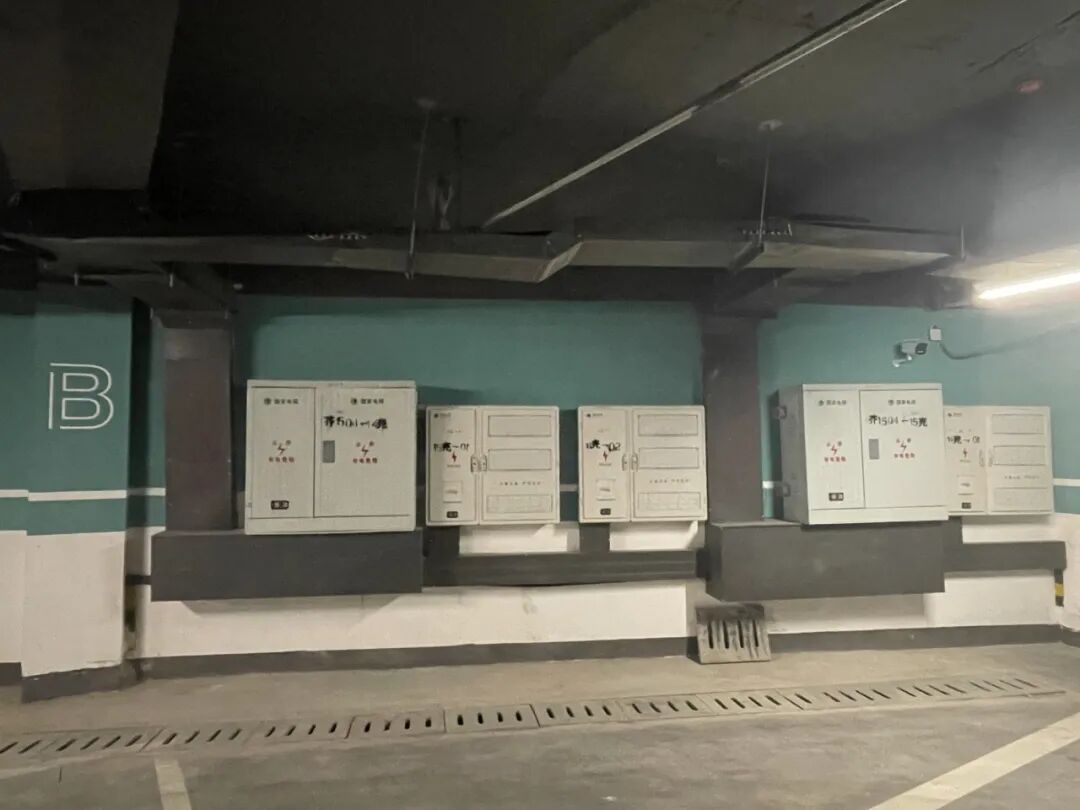

地下车库充电桩选用壁挂式电缆分支箱及计量箱，计量箱按车位数量平均分配在每个防火分区，位置接线便捷兼具美观。充电桩电缆全部使用充电桩专用桥架，爬墙电缆也安装专用桥架，提高安全可靠性。
