三维扫描|TrimbleSX12攻克铁路既有线大范围扫描难题

概述

Laser Scanning

在铁路既有线移动激光扫描（Mobile Laser Scanning,

MLS

）项目中，精准度、效率与安全往往难以兼顾。尤其面对大范围测绘任务时，传统技术常受限于数据采集流程复杂、现场作业繁琐等问题，难以满足项目对时效与精度的双重要求。

澳大利亚NorthGroup Consulting公司在某铁路既有线改造项目中，创新性引入

Trimble SX12扫描全站仪

，不仅成功攻克了120公里铁路既有线的测绘难题，更为铁路MLS项目提供了可复制的技术革新方案。

挑战

Laser Scanning

起初，团队接到的任务是对20公里铁路既有线及周边道路进行MLS测绘，为铁路复线设计提供数据支持，关键要求包括：

水平与垂直精度需达到±10毫米；

每250米需设置一个控制点/质量检查点；

最大限度减少对道路、铁路交通的干扰，且严禁进入铁路危险区域作业。

针对这一需求，团队初步制定方案：通过地面控制点（Ground Control Points,

GCP

）控制道路的MLS数据，再以此为基础控制铁路的MLS数据；危险区域外采用地面激光扫描（Terrestrial Laser Scanning,

TLS

）对点云重叠不足的区域补充采集。

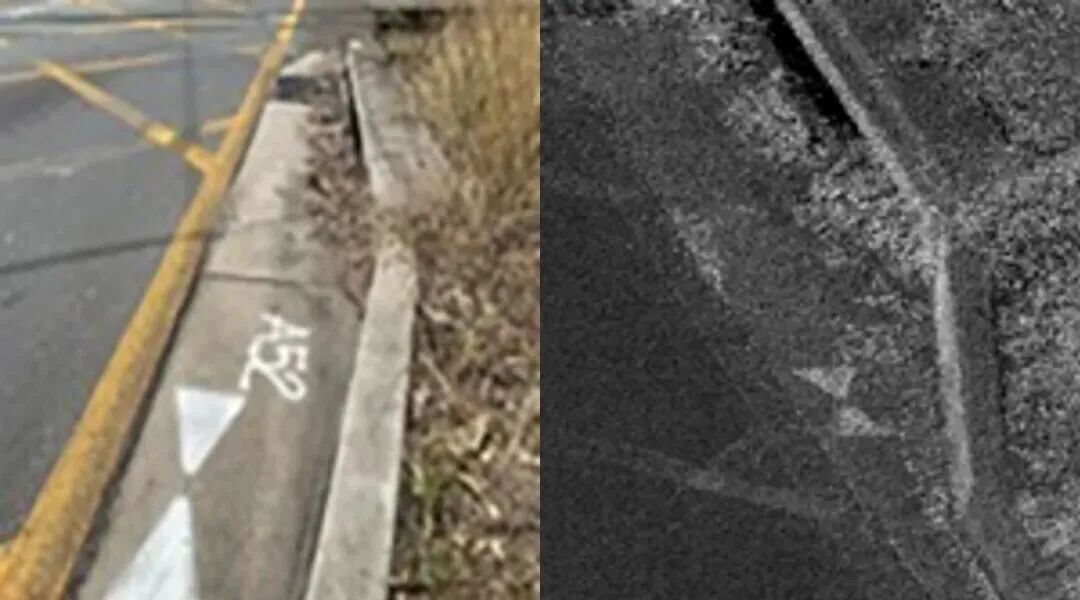

MLS地面控制点用于控制MLS道路采集过程

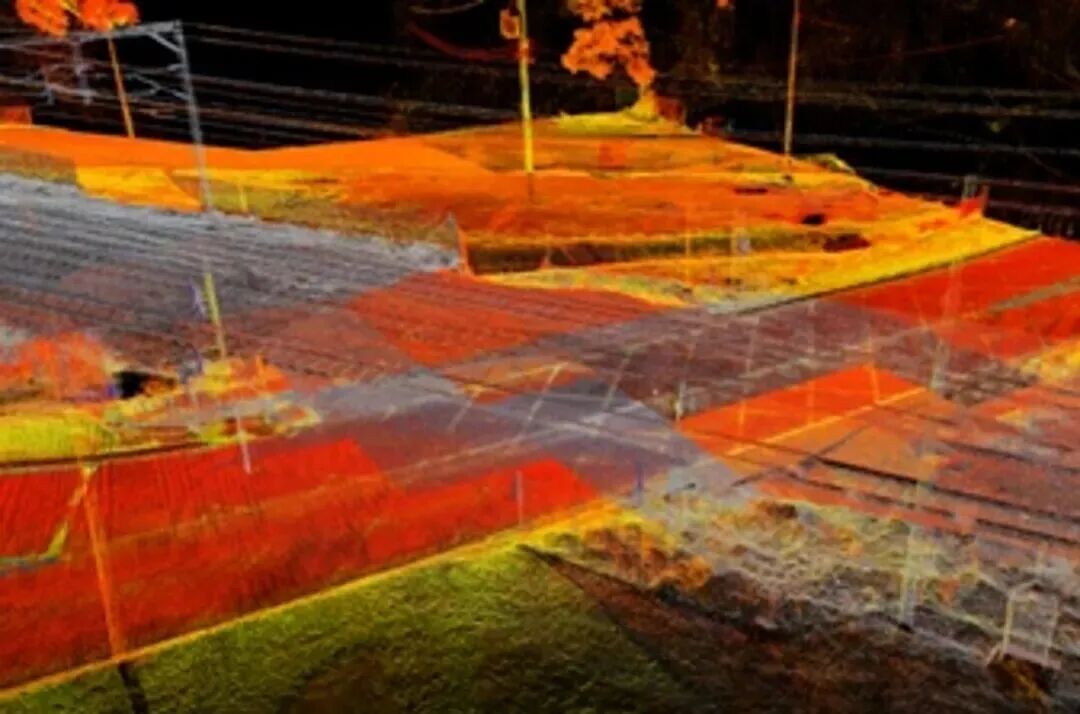

MLS道路与铁路点云之间的图像叠加

然而，项目启动首日，客户突然要求额外增加100公里铁路MLS测绘任务，其中约70公里需要后期配准 。这一突发需求让团队陷入困境，70公里路段需增设约280个控制点，而传统技术根本无法在客户要求的时限内完成，且暴露了诸多弊端：

全站仪测量需为MLS点云逐一精准定义控制点，人力成本极高；

传统TLS技术耗时耗力，数据冗余，扫描280个站点预计需要两个月的外业时间，再加上内业配准时间，远远超出了工程时限；

长距离扫描仪虽支持GNSS RTK与可选扫描区域，但仍需办公室配准，无法实现外业与内业的高效衔接。

解决方案

Laser Scanning

结合过往项目经验，团队认为兼具全站仪精度和扫描仪数据采集能力的

Trimble SX12

，或许是解决这70公里难题的“密钥”。

相比传统技术，SX12的

5大核心优势

直击项目痛点：

设站灵活：

能够像常规全站仪一样在已知点设站，也支持后方交会法，适应铁路既有线复杂地形；

自定义区域扫描使数据轻量化：

聚焦特定区域与特征，避免无关数据捕获，更小更集中的点云提升后处理效率；

分辨率可调：

可根据任务需求优化数据密度；

操作简便：

简化扫描流程，无需专业扫描人员即可操作；

提高生产力：

每天覆盖的站点数量显著增加，数据在外业即可完成配准。

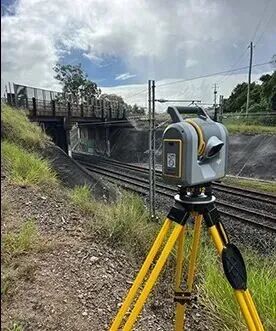

基于SX12的技术优势，团队制定了创新作业流程：

建立基础控制网：

利用已布设的坐标标记作为基础控制网络；

灵活设站：

在已知标记点上通过后方交会架设SX12；

自定义区域扫描：

针对与MLS点云控制相关的特征区域进行精准扫描，获取海量潜在控制点，为数据验证提供更可靠支撑。

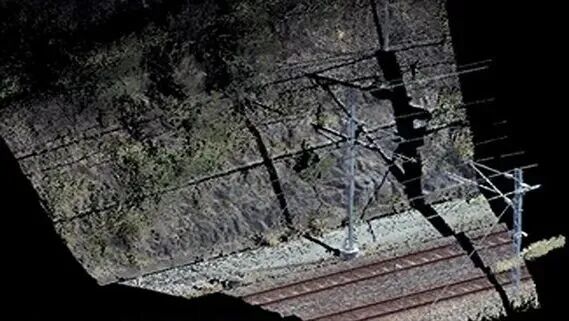

SX12点云示例

此外，

Trimble Business Center（TBC）软件

也在数据处理中发挥了关键作用。SX12的控制点由GNSS RTK和数字水准仪建立，由TBC对这两类数据集进行精简与预处理。之后再用TBC对SX12扫描数据进行处理与配准，实现外业测量与扫描成果的无缝整合，确保从外业采集到最终交付的全流程数据一致性。

项目成果

Laser Scanning

70公里铁路既有线后期配准任务

借助SX12，一名测量员每天可完成约30个站点，仅用2周就完成了280个控制点的外业扫描。由于省去了配准流程，办公室数据处理耗时1周。更重要的是，区域扫描生成的特征点云，支持团队对MLS点云进行100米范围内的精细查看，精准识别并修正水平与垂直度偏差，确保数据精度完全符合±10毫米的要求。

铁路桥梁底部扫描

项目期间，团队还需对铁路桥梁底部进行扫描，以生成精度达2毫米的IFC模型，用于设计与施工监测。团队在桥梁周围建立了控制网，通过后方交会法布设SX12，并从多个位置进行扫描，避免阴影遮挡导致的数据缺失。配合

Trimble Access软件

，团队还能现场获取扫描结果，为后续监测提供便利。最终生成的高精度点云成功用于IFC模型构建，满足设计与施工监测的精度需求。

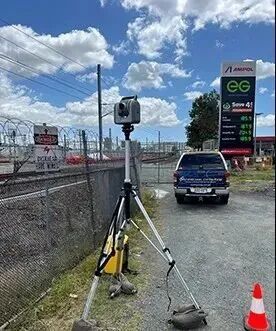

MLS扫描正在进行中

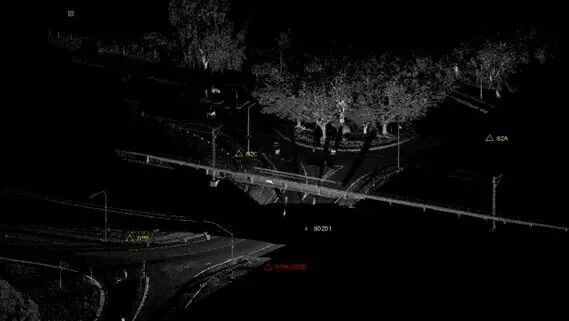

组合MLS（桥梁顶部）和SX12（桥梁底部）

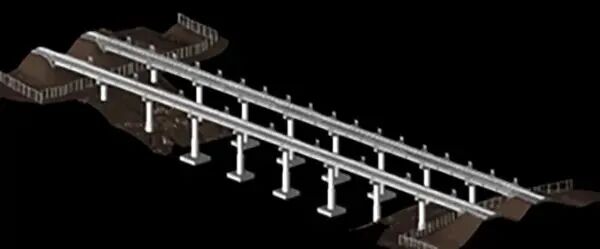

桥梁的IFC模型

结论与启示

Laser Scanning

Trimble SX12在本项目中的应用，不仅是NorthGroup团队的一次技术突破，更为铁路既有线测绘行业提供了三大核心启示：

拥抱创新，打破流程惯性：

测试并引入Trimble SX12这类新技术，能从根本上改变传统测绘流程，尤其在复杂项目中，创新技术往往是突破时限与精度瓶颈的核心；

挑战 “常识”，适配实际需求：“

需要扫描就用传统激光扫描仪” 的固有认知并非绝对。在铁路既有线改造这类场景中，Trimble SX12的“全站仪+扫描仪”二合一特性，比传统设备更能适配需求；

区域扫描数据，效率源于精准：

将数据采集重点放在相关特征上，既能减少外业作业时间，又能降低办公室处理压力，是提升全流程效率的关键。
