让工厂被看见|深圳横岭水质净化厂更新设计

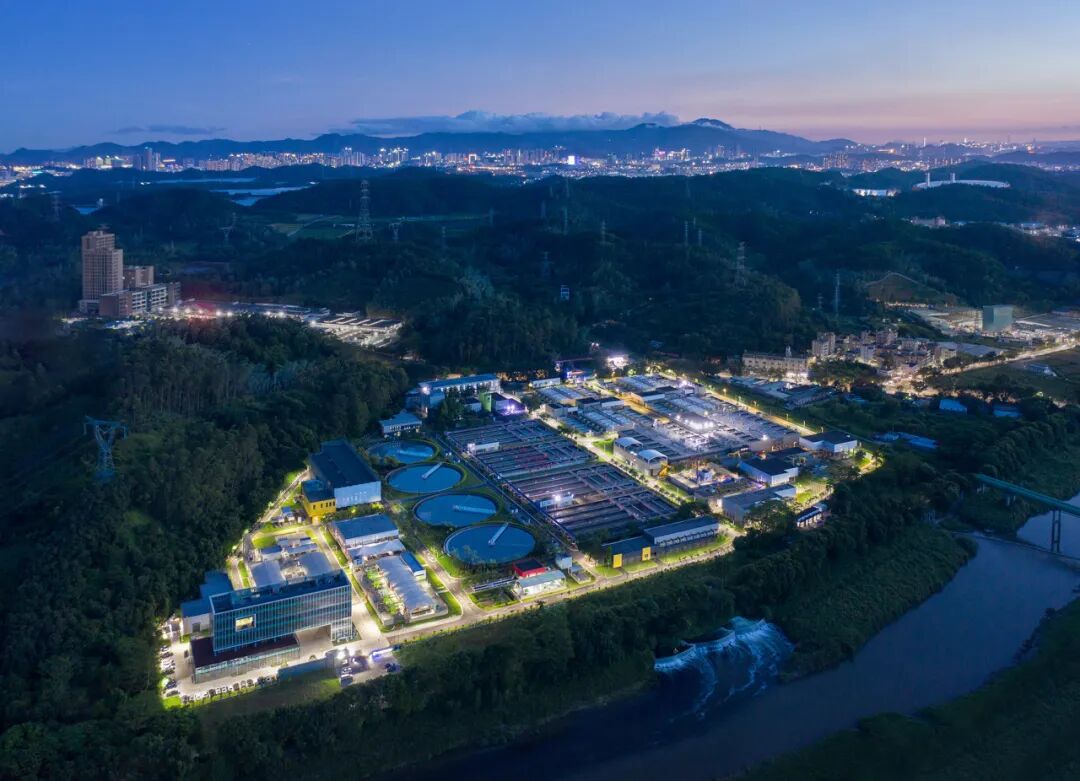

△横岭水质净化厂再生水回补龙岗河形成的补水瀑布

©schranimage

Preface   序言

深圳作为国内超大型城市，共有四十余座污水处理厂。考虑到美观度及“邻避”效应的影响，绝大多数新建水厂均采用全地埋或半地埋式结构。而位于龙岗区的横岭水质净化厂作为为数不多的

大体量全地面污水厂

，污水/污泥处理工艺门类齐全且不乏行业内领先技术，堪称

“污水处理工艺的陈列馆”

。

与很多工业建筑改造为文化场所的项目不同，横岭是一座仍在运营的工厂，仍然每天要为城市运转提供支持。作为工业建筑改造，

它的价值不应该仅仅成为大众“观赏品”，横岭水质净化厂作为深圳重要的城市“机器”，其参观、教育意义更应被看见和放大，并且在未来可以让更多市民了解工业建筑对于城市生活的意义。

©schranimage

横岭水质净化厂于2007年建成投产，历经四次升级改造，工厂暴露出的环境问题非常鲜明。首先，厂区内包含多个时期、不同功能和不同风格的建筑，规划缺乏有序性，形象缺乏整体性。其次，作为一座已经运行16年的老厂，斑驳的墙体显示出时间留下的印记，老化、霉变等情况明显；再次，较差的可达性和极低的辨识度让原本领先的生产工艺被忽视，也不具备公众参观的条件。

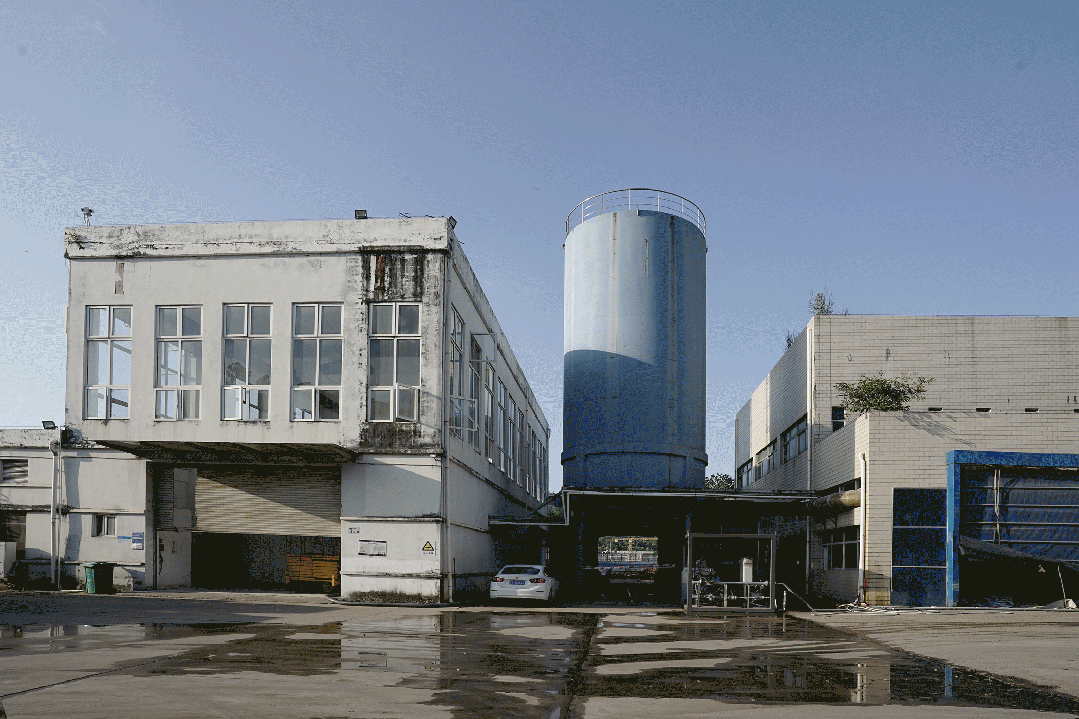

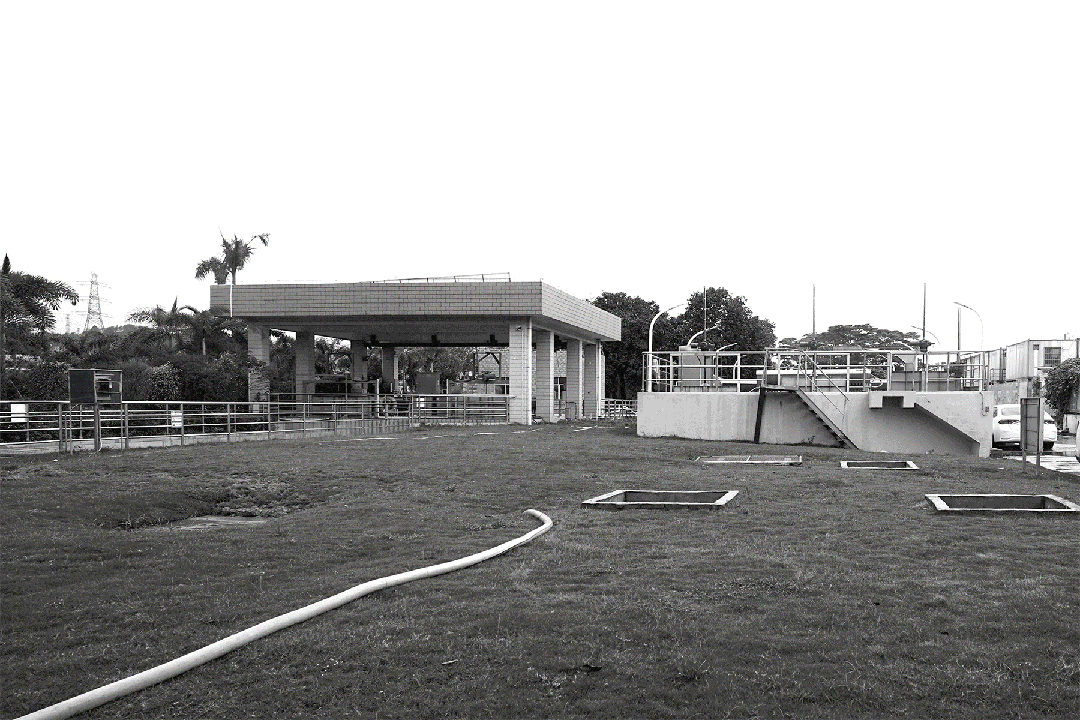

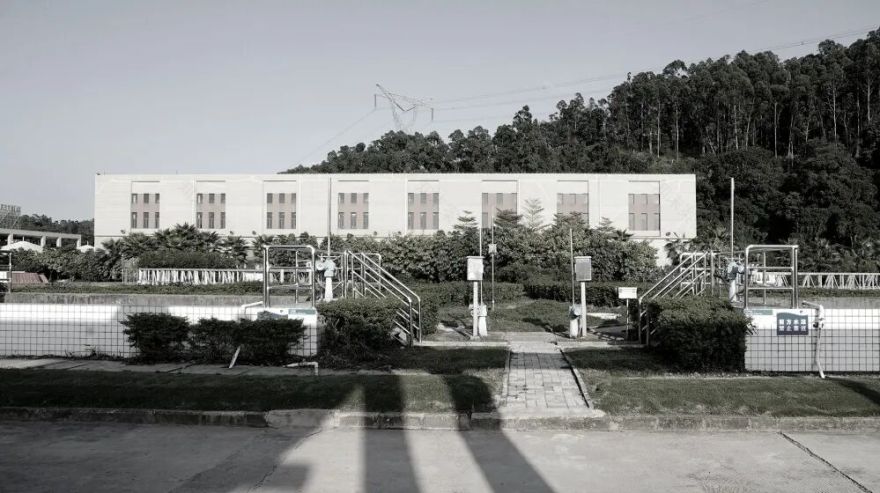

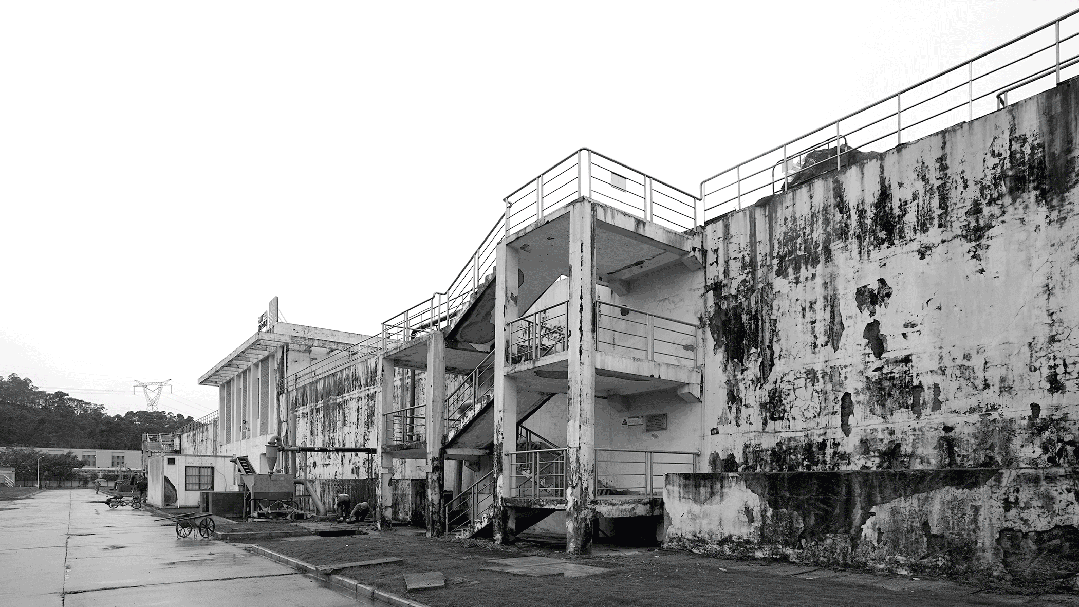

△ 横岭水质净化厂改造前

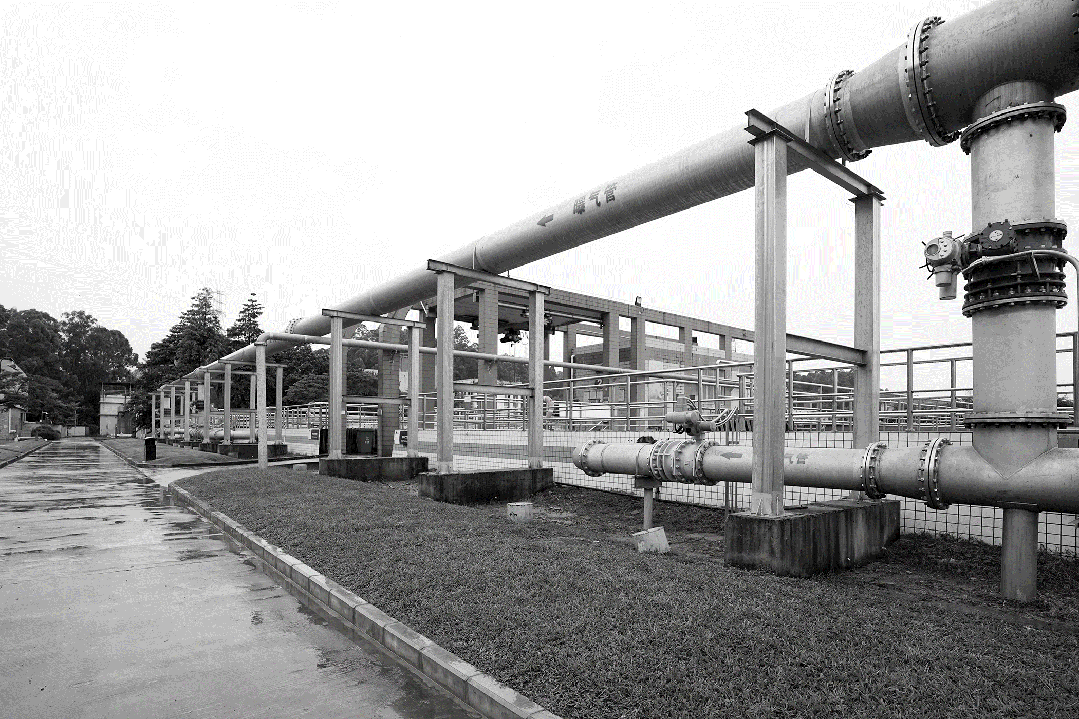

△ 工厂运营现状

△ 工厂分期建设分布

项目占地面积14公顷，共42座单体建筑及构筑物。在改造设计时，设计师除了解决旧改的美观性问题之外，更多是要关注水厂的建筑功能与运营效率，从专业的工艺中体现真正的工业建筑美学。

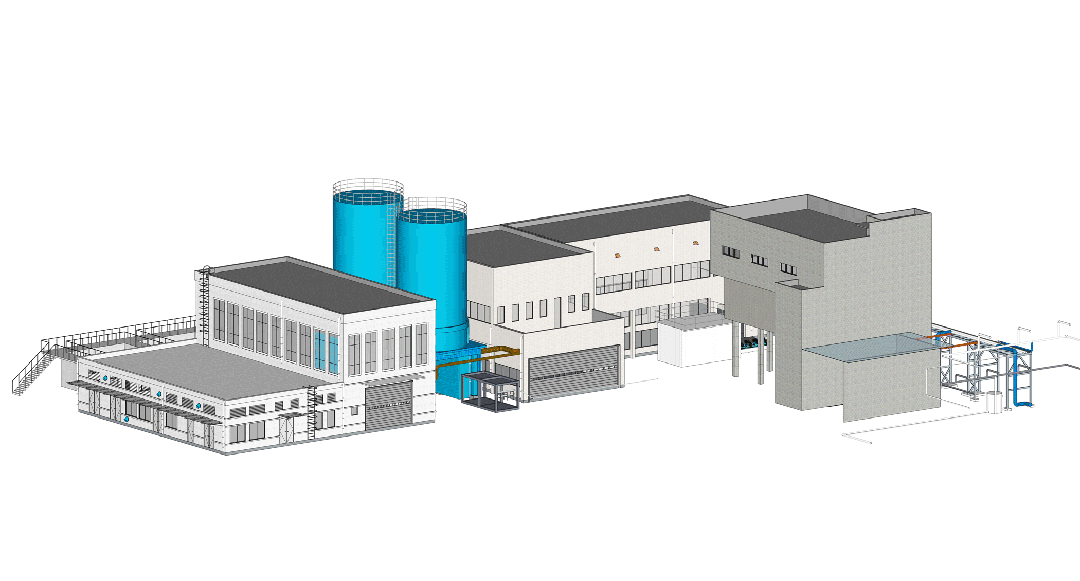

项目分解轴测示意图

△ 局部分解示意

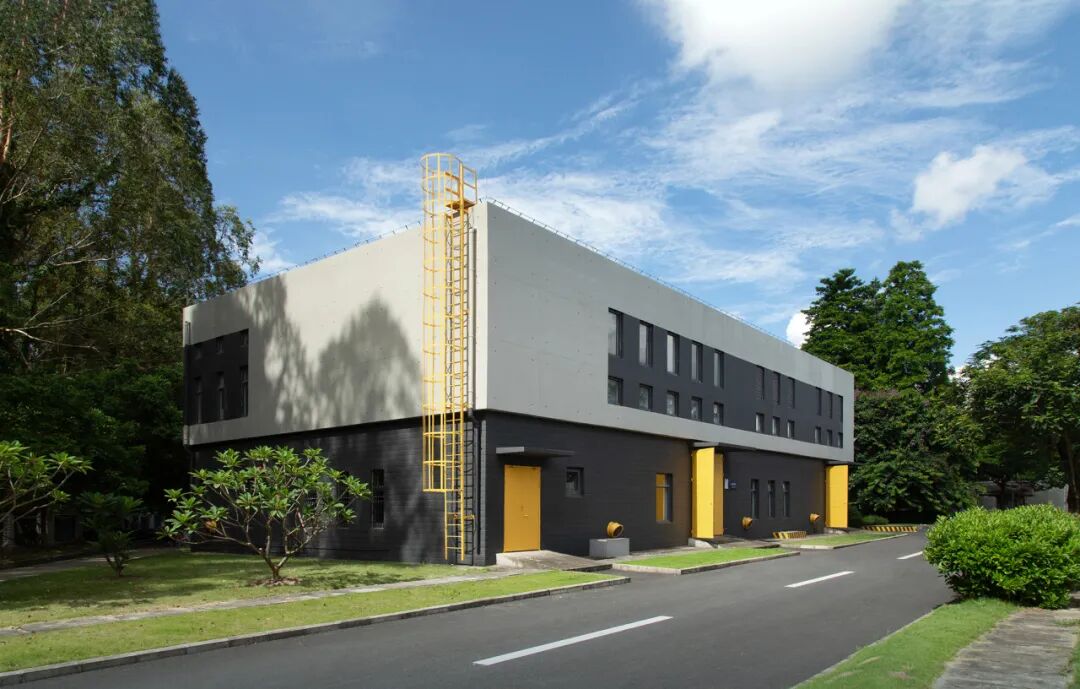

设计化繁为简

，将厂区内不同时期的建筑/构筑物统一做弱化处理

，立面多采用清水及涂料整体灰化，

去除多余、繁琐的装饰，使结构、专业设备、工艺管线得到直接呈现，强化地上水厂特征。

©schranimage

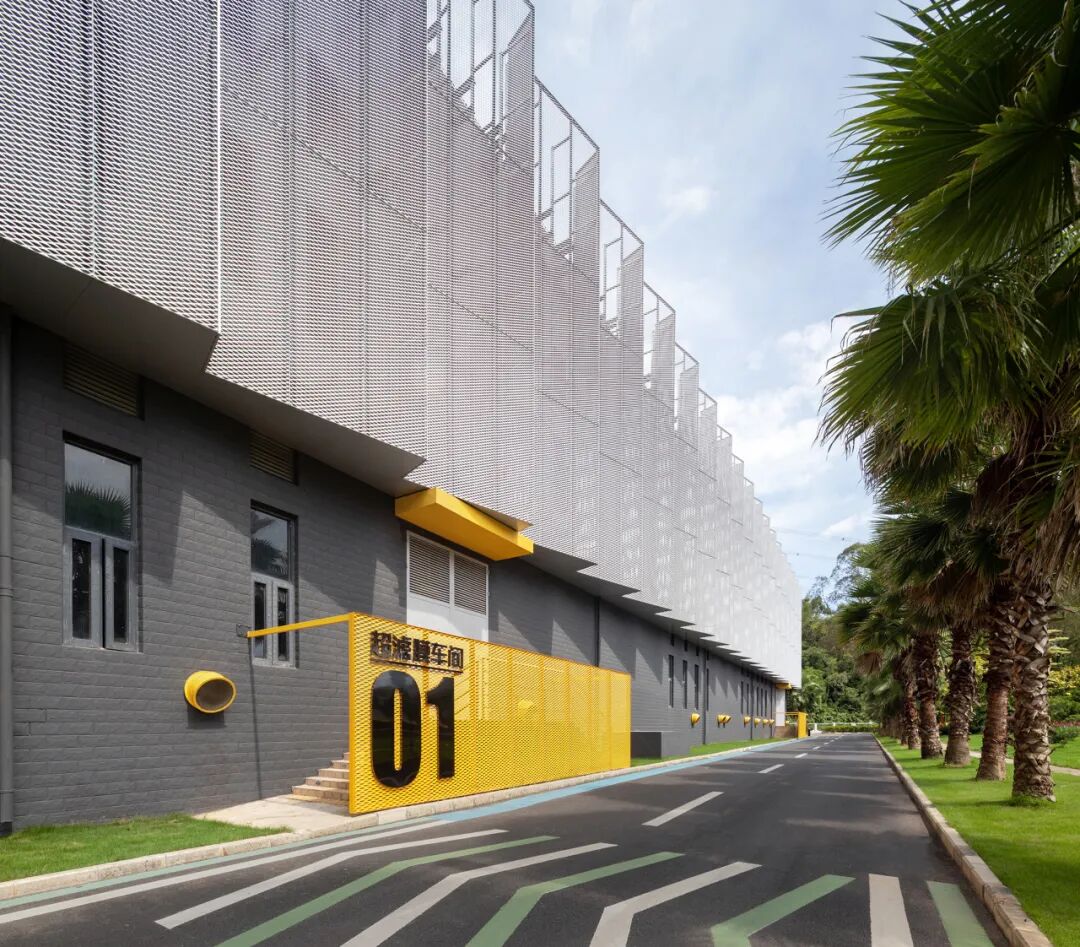

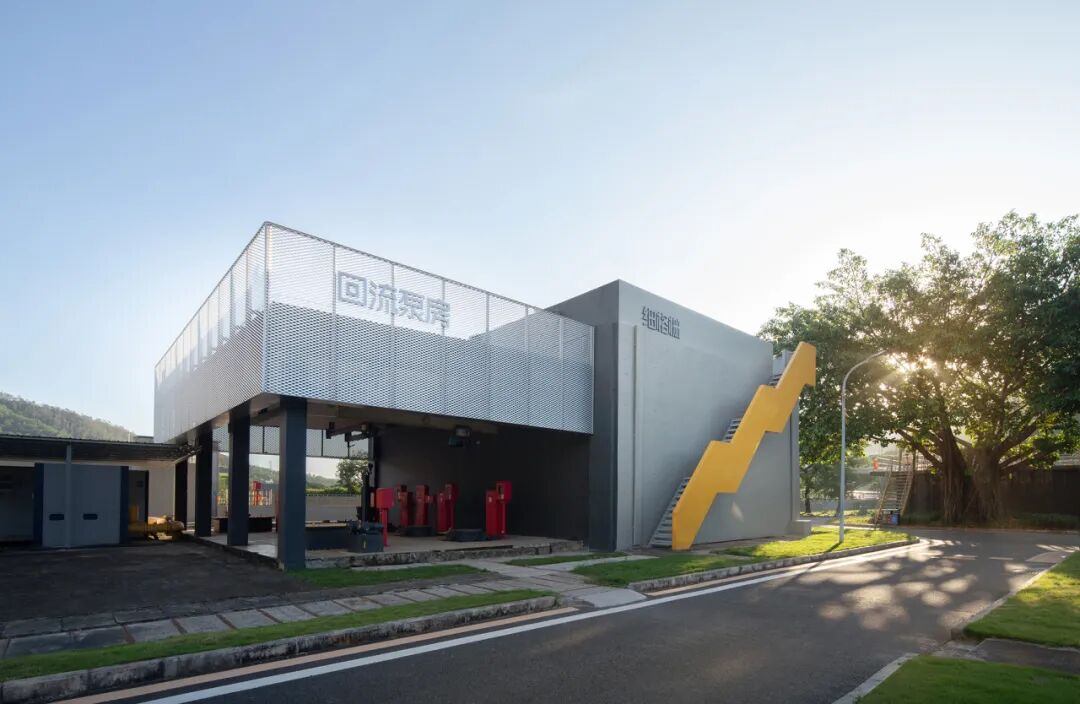

针对琐碎的建筑立面，设计团队在尊重实际使用功能的前提下，采用金属拉网板作为局部优化材料。

重新打造了原建筑的雨棚、出入口等功能性空间，并且结合VI指示系统，巧妙解决了空间体验度的问题，也强化了建筑体量。

在阳光下，金属板与基层立面材质的光感和色调相呼应，随着光线变化泛起波光粼粼的景象。

△ 超滤膜车间改造策略

©schranimage

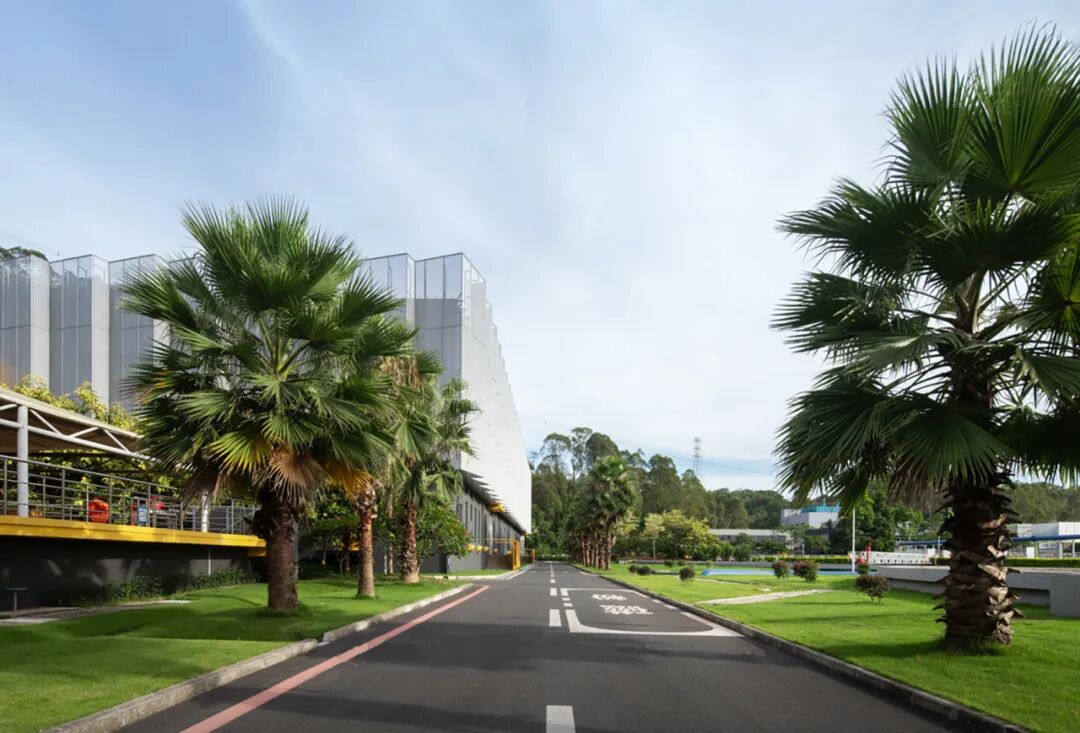

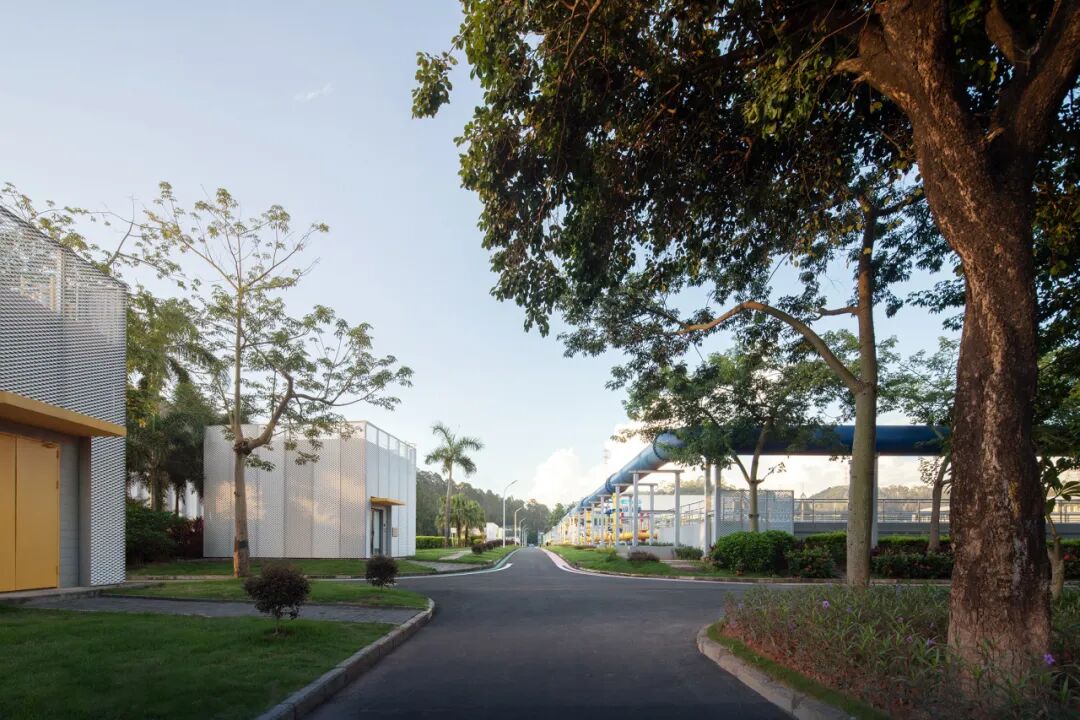

工厂环境的设计在满足观赏的基础上还要赋予更多的功能性。例如，降噪、阻隔刺鼻气味、隔离流线等。设计团队重新梳理了物流、参观、行政及检修流线，

根据不同的空间需求，有重点的精简了原本茂密杂乱的植物，

露出更多的出入口、构筑物及设备，开阔的视野更有利于园区的高效运营和参观体验。

©schranimage

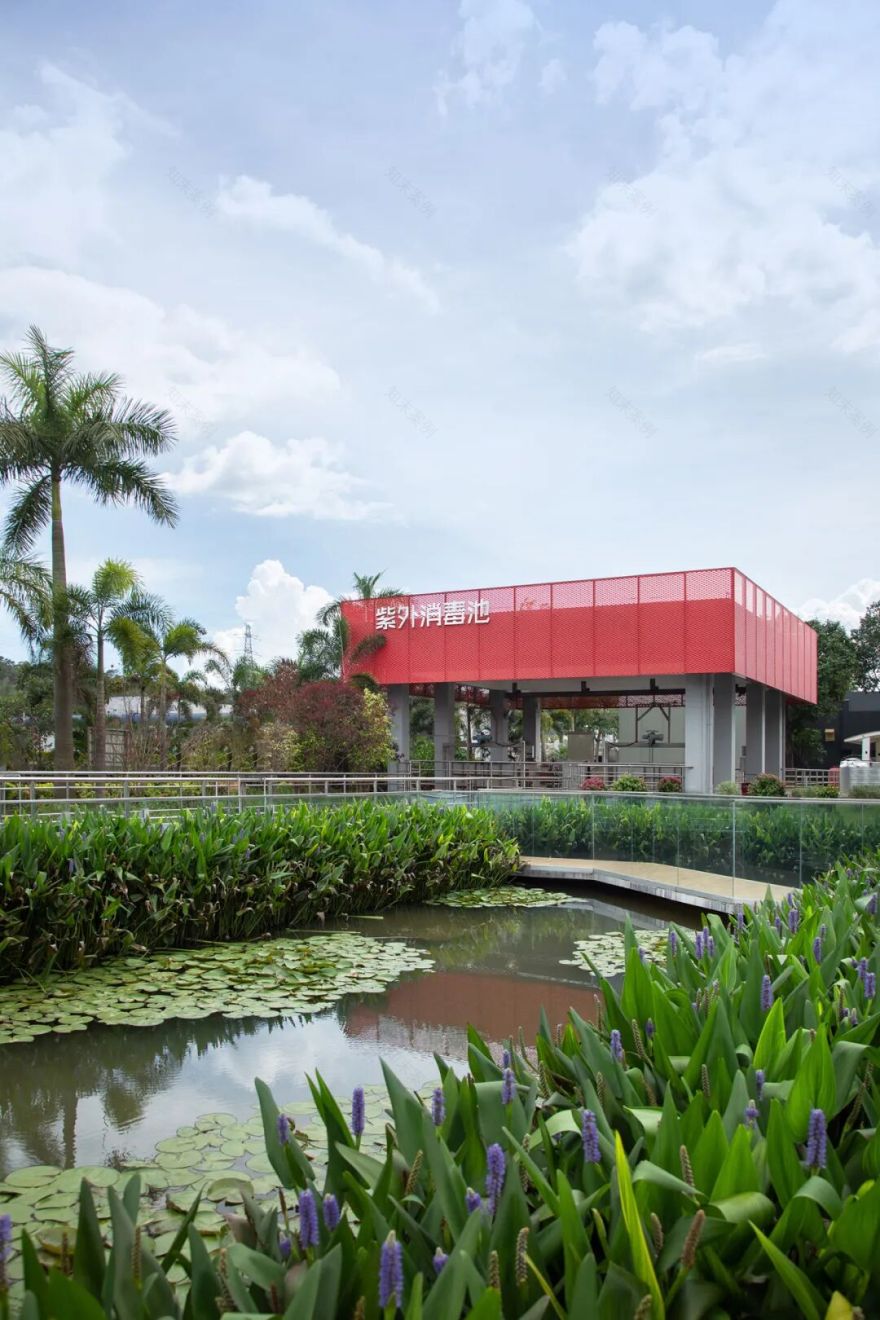

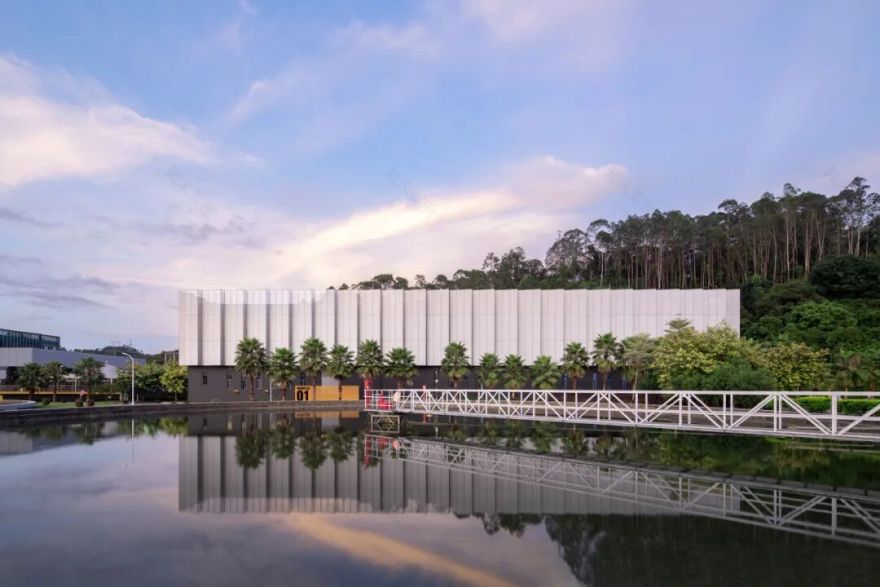

横岭水质净化厂作为深圳龙岗河碧道工程沿岸的重要节点，

雨水花园、植草沟、生态湿地等海绵景观搭配设置，充满“绿色脉动”。

在节约水资源、缓解城市内涝以及推进海绵城市建设方面产生积极的示范和引导效应。

©schranimage

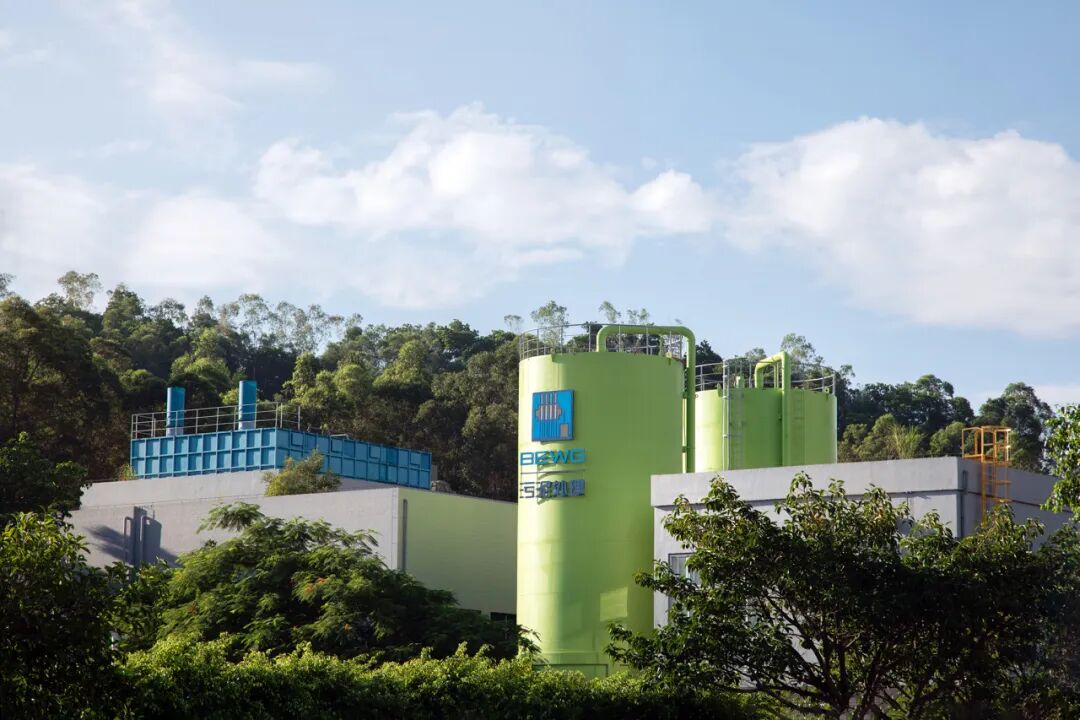

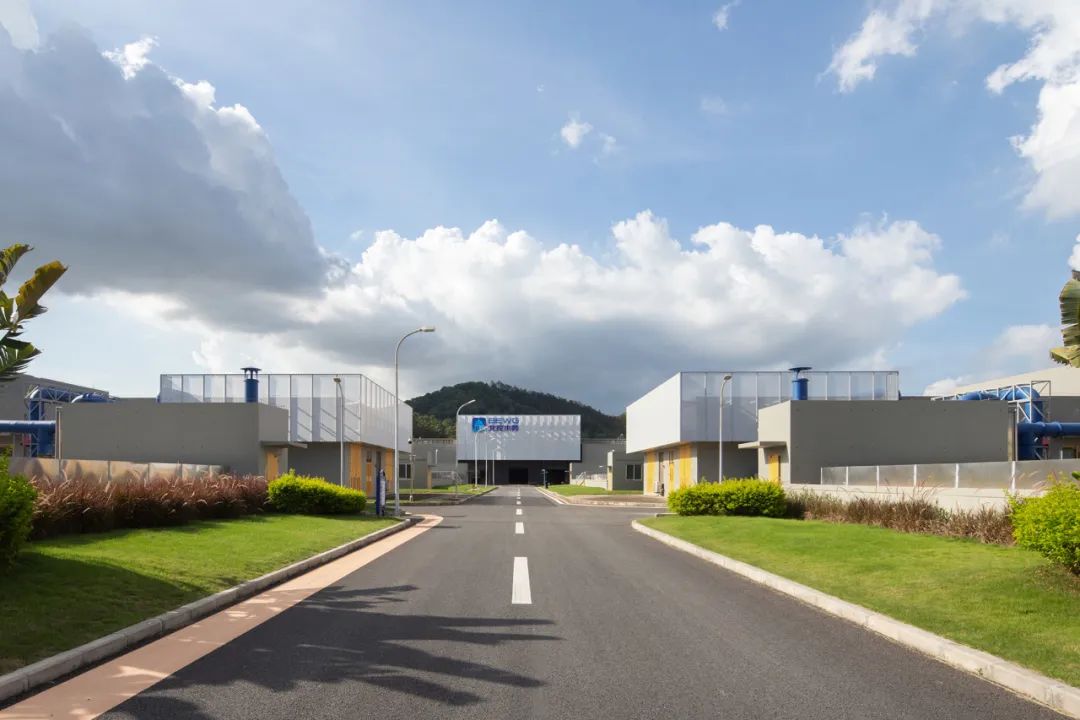

项目考虑到后期运营及参观的辨识度，目视化表达也是本次设计更新的重点。

设计团队了解水厂运营场景后，

细化设计的道路划线

不仅能引导员工、物流车辆、参观人群有序通行，还能有效预防事故的发生。

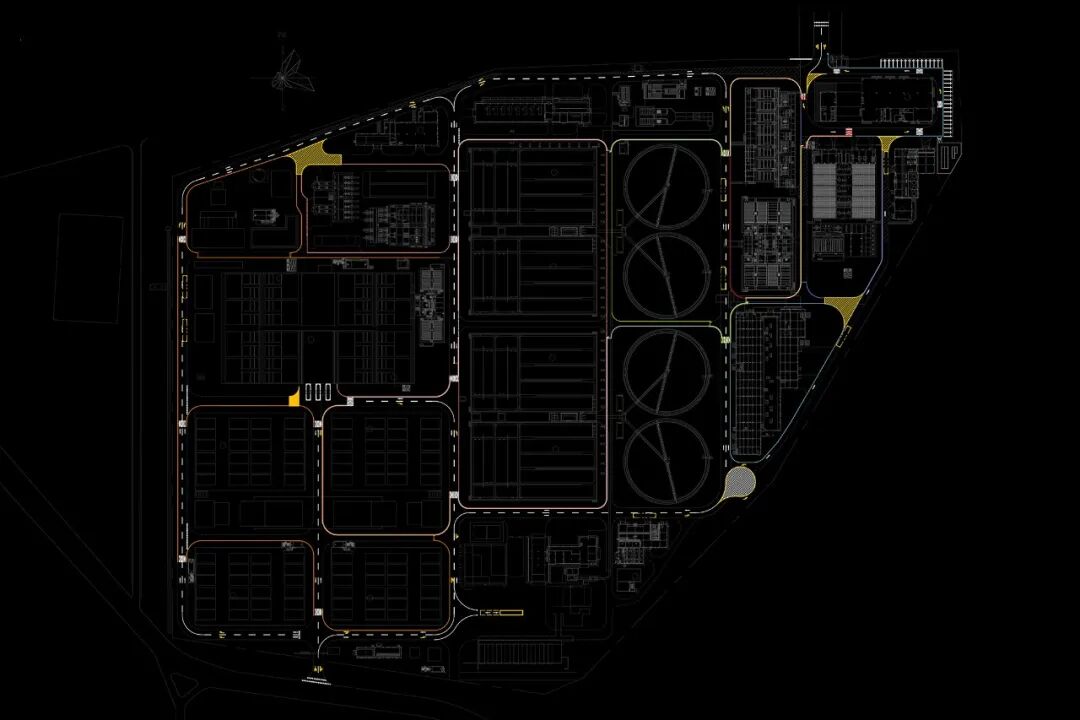

厂区安全划线设计 ©ZZT Industrial Buildings

©schranimage

业主团队也希望通过多元化的设计方法，

将晦涩难懂的生产工艺表达出来，用生动、有趣的图形讲述污水处理的故事，

为参观者创造一趟趣味体验。

©schranimage

污水处理工艺IP形象 ©沐青数字

由于

项目预算限制，

大部分的立面修缮工作最终决定采用涂料完成。

这对于腐蚀、反碱、损坏严重的立面来说，简直是项巨大的挑战。对此，我们专门找到专业团队配合我们优化方案，对繁杂的建筑/构筑物进行甄别，采取分情况更新的策略,解决落地性问题。

不同材质基面改造施工做法

©schranimage

城市更新的内核在于，从使用需求出发，在满足功能需求之上更应

唤醒场所精神

。坐落于龙岗河生态廊道的横岭水质净化厂，

以独特的工业美学诠释着城市基建的另一种可能

——当汩汩清流在生态滤池中完成蜕变，当工业建筑与原生山体相映成趣，这座多年的老厂见证着特区发展的加速度。

随着第十批青少年的到来，机器的轰鸣声与童声笑语交织成动人乐章，在污水处理工艺的沉浸式体验中，环保教育的种子正通过这座"没有围墙的课堂"播撒进城市未来。

©schranimage

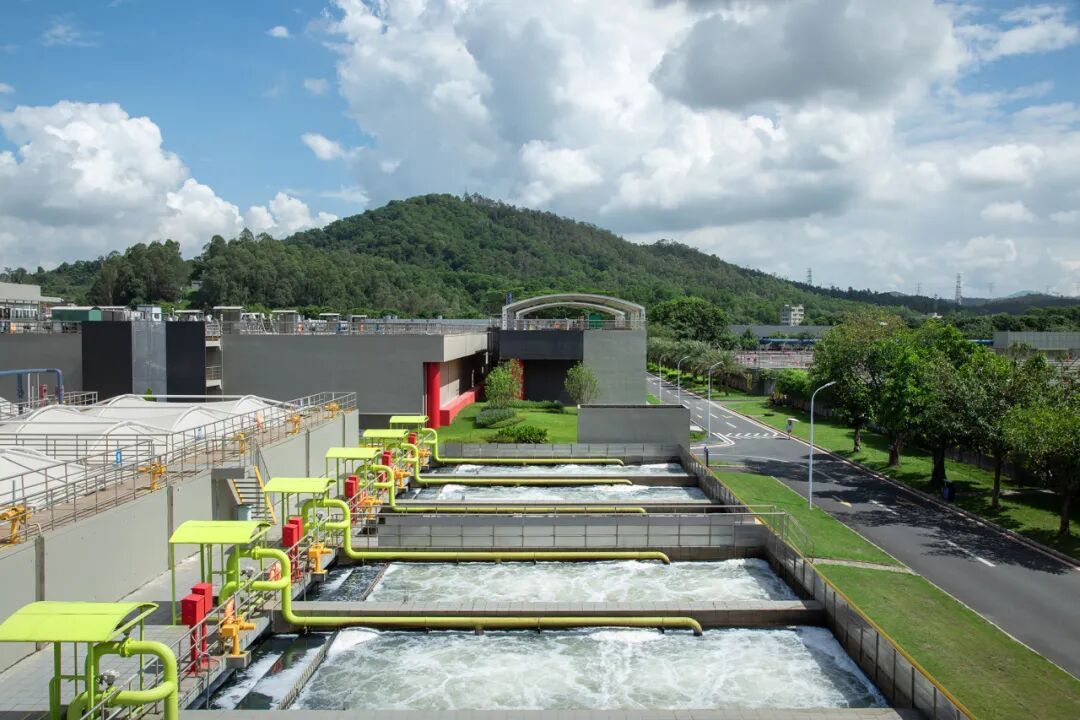

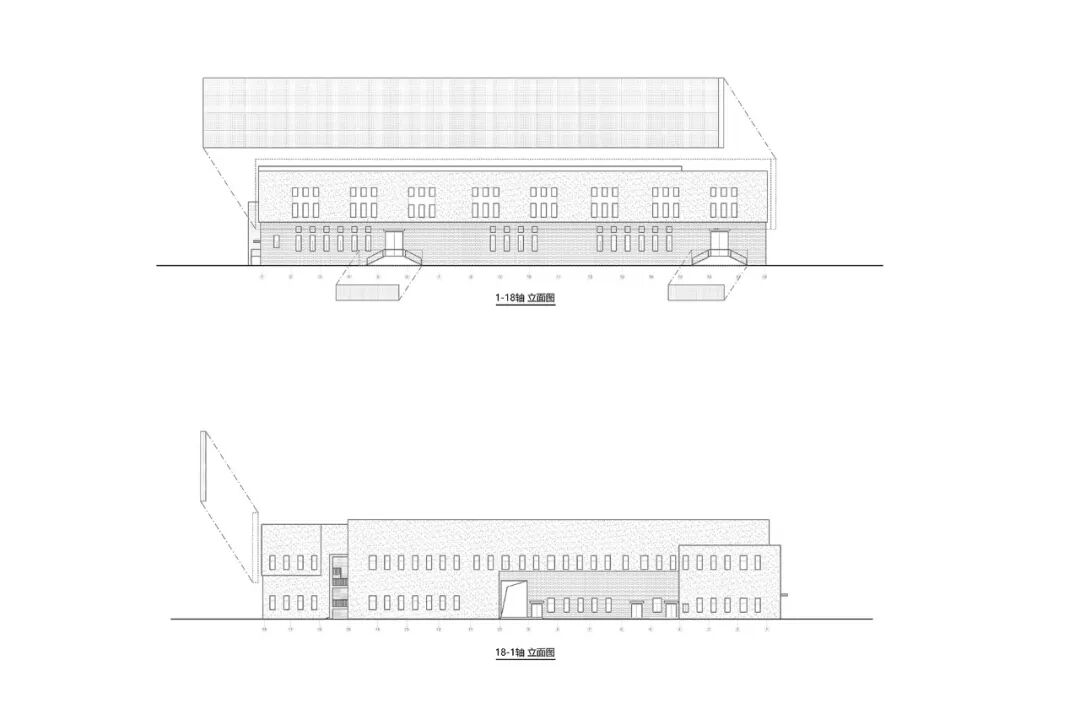

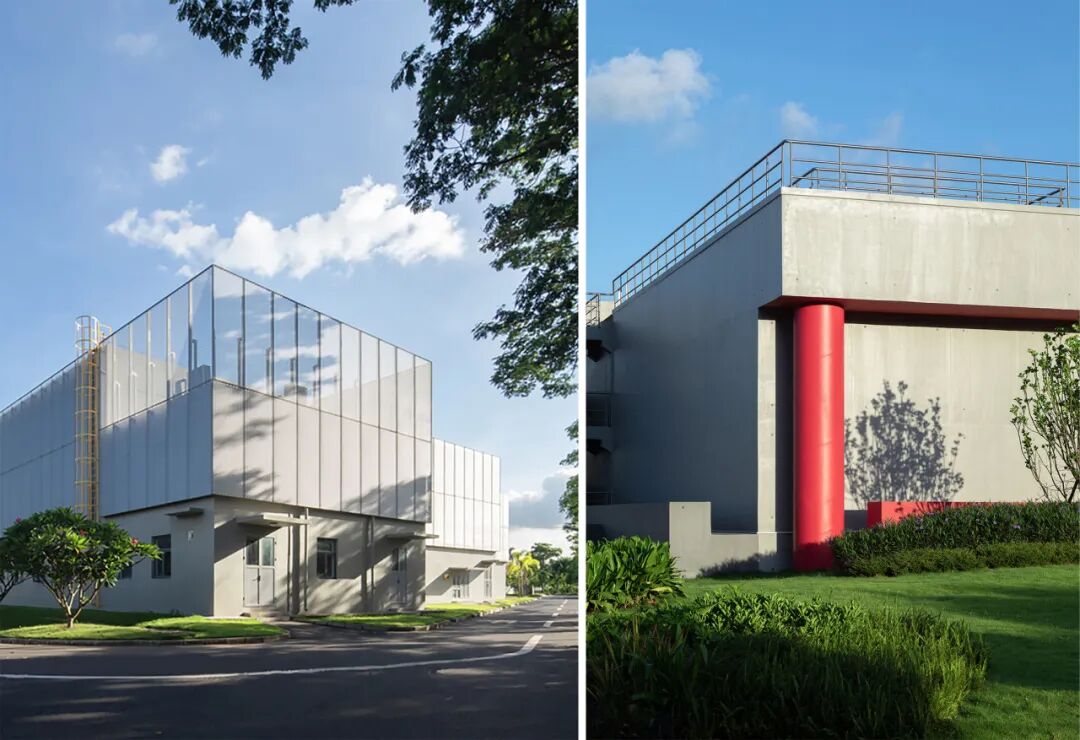

△ 车间立面

项目名称：

深圳横岭水质净化厂更新设计

所属行业：

污水处理

项目地点：广东 深圳

用地面积：

140,000

平方米

设计周期：2021-2024
