绿色可持续更新|“光储直柔”技术在沪上首个既有建筑超低能耗改造案例中成功实践

6月24日，上海绿色建筑国际论坛公布了2024年度上海市既有建筑绿色低碳更新改造评定结果，由一建东顺公司参与改造的上海现代建筑设计大厦北楼修缮项目荣获铂金奖。

现代建筑设计大厦北楼位于上海市静安区，西至石门二路、南至山海关路、北至新闸路，总建筑面积为12710.42平方米，建筑高度44.9米，地上11层，地下2层，于2004年建成。

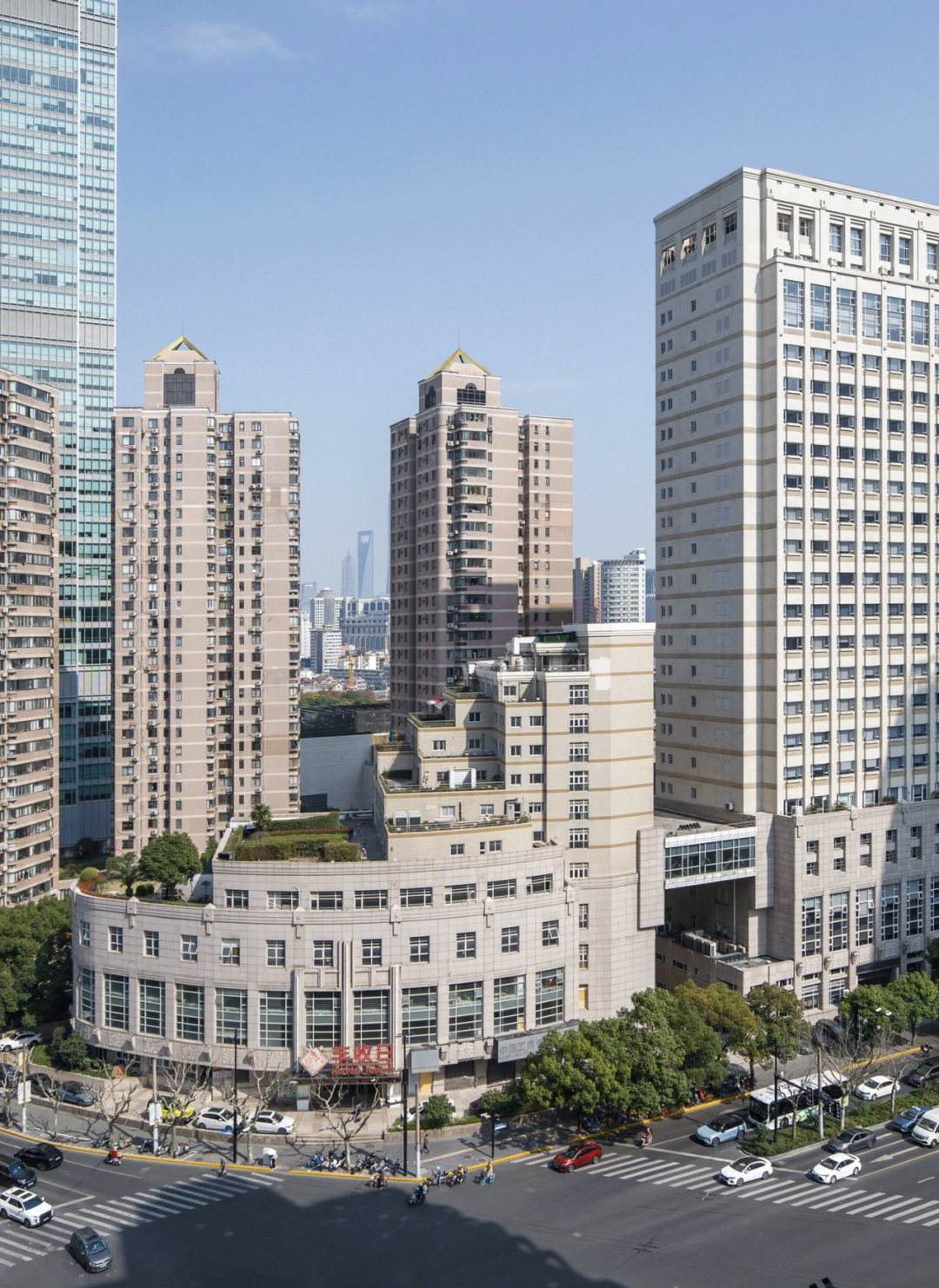

改造前原状

改造后的现代建筑设计大厦北楼，成为

上海市首个通过市住建委认定的城市更新类超低能耗建筑

，也是

既有建筑超低能耗改造的标杆案例

。

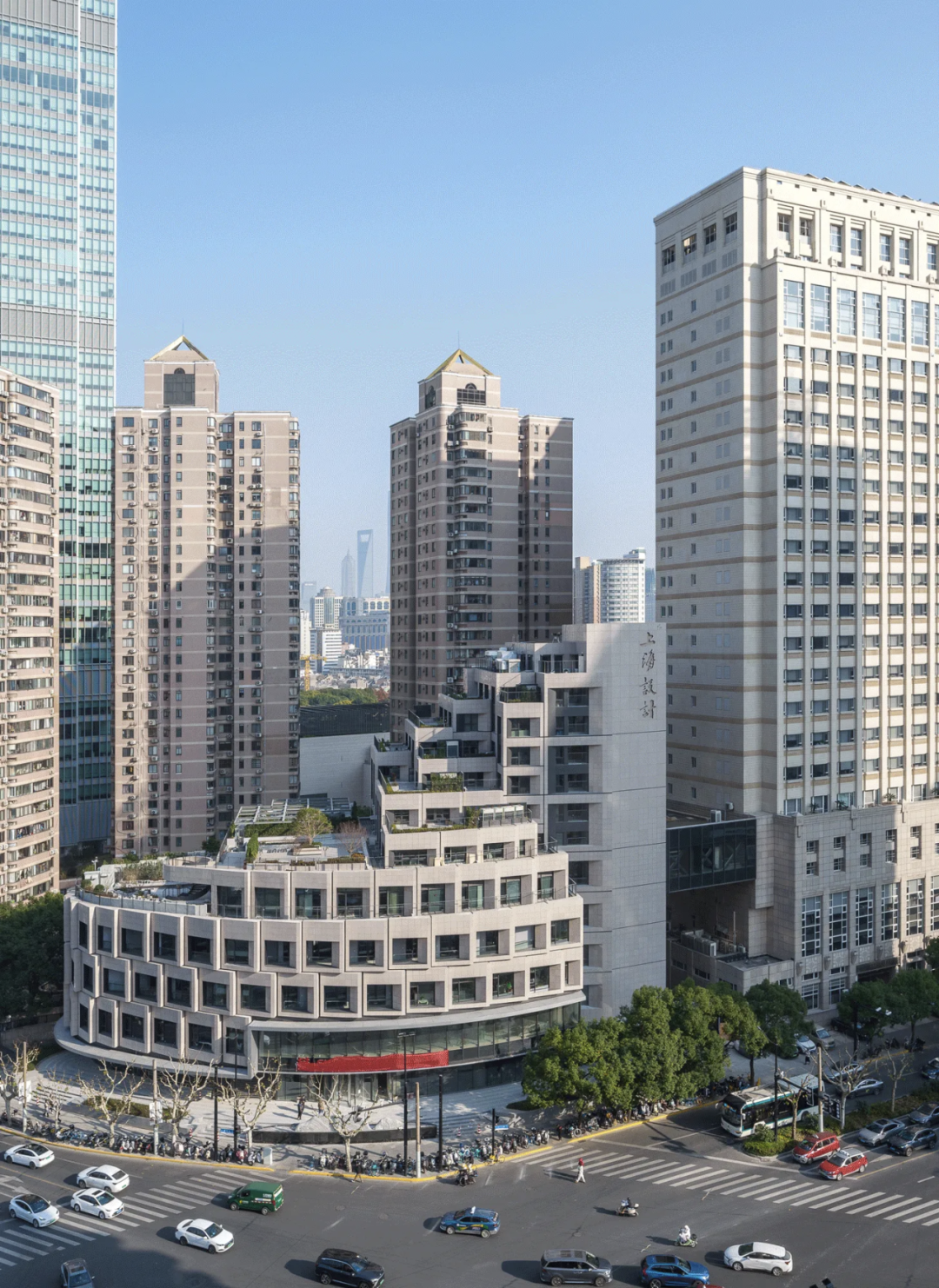

焕新归来全景图

一建东顺公司项目团队聚焦集光伏发电、储能、直流配电、柔性用电于一体的

“光储直柔”

新型建筑能源系统创新技术，助力这栋使用近20年的老旧办公楼的能耗重塑，实现了高能耗办公空间向零碳综合体的跨越。

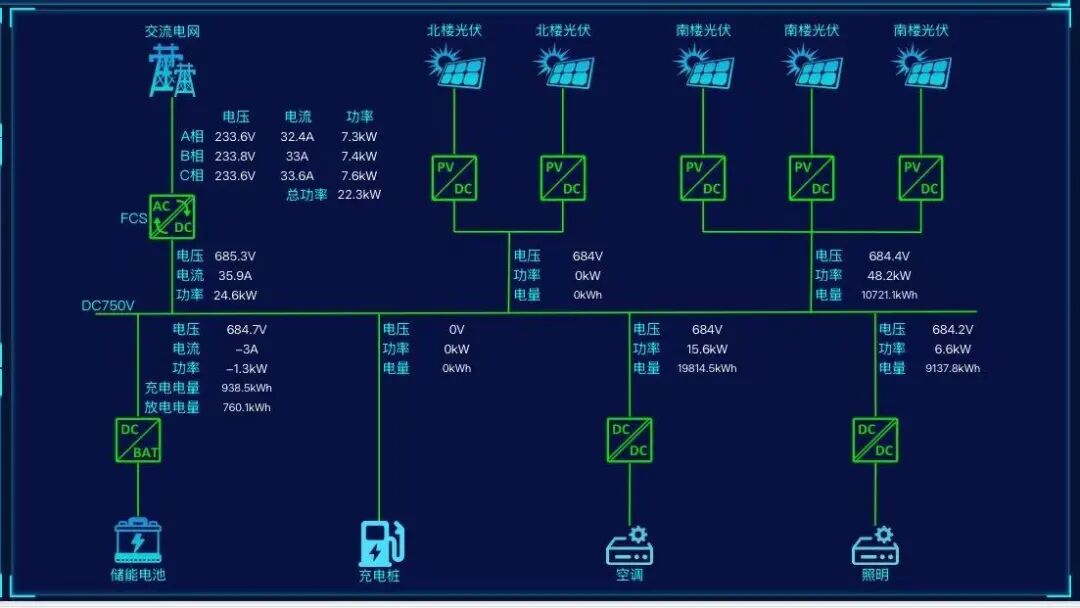

“光储直柔”新型建筑能源系统演示图

项目团队在屋面部署358平方米晶硅光伏组件（15°倾角设计），实现了年均7万kWh发电量。此清洁能源通过直流母线与储能系统、柔性用电设备联动，构建起“直流微电网”，1-11层三级负荷照明、8-10层直流空调外机及全楼直流USB插座直接使用光伏电力，形成“发电-储电-用电”闭环，使建筑从“电网消费者”转变为“能源生产者”。

屋面光伏板

老建筑电气系统原为交流设计，重构直流网络需在不破坏原有结构前提下改造桥架与线缆，这在

上海既有建筑改造中尚属首次

。项目团队通过顶楼至5楼的桥架改造与线缆重敷设，构建适配“光储直柔”的能源网络，

能源自给率提升30%以上

。

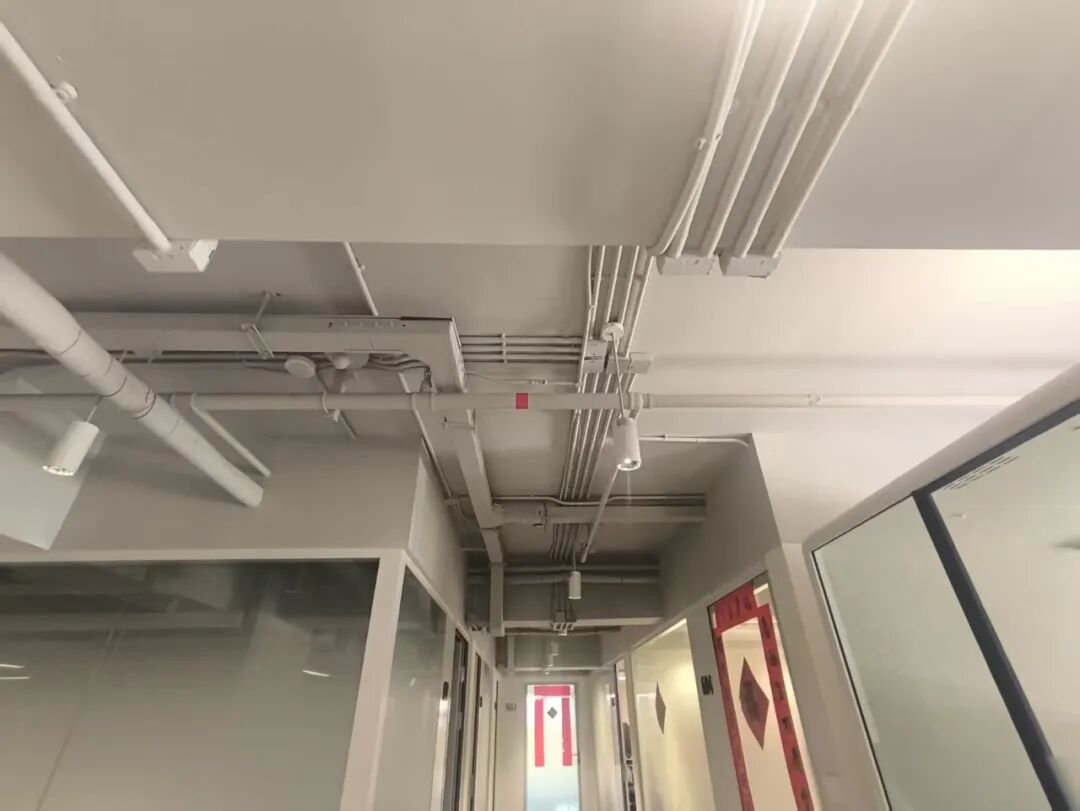

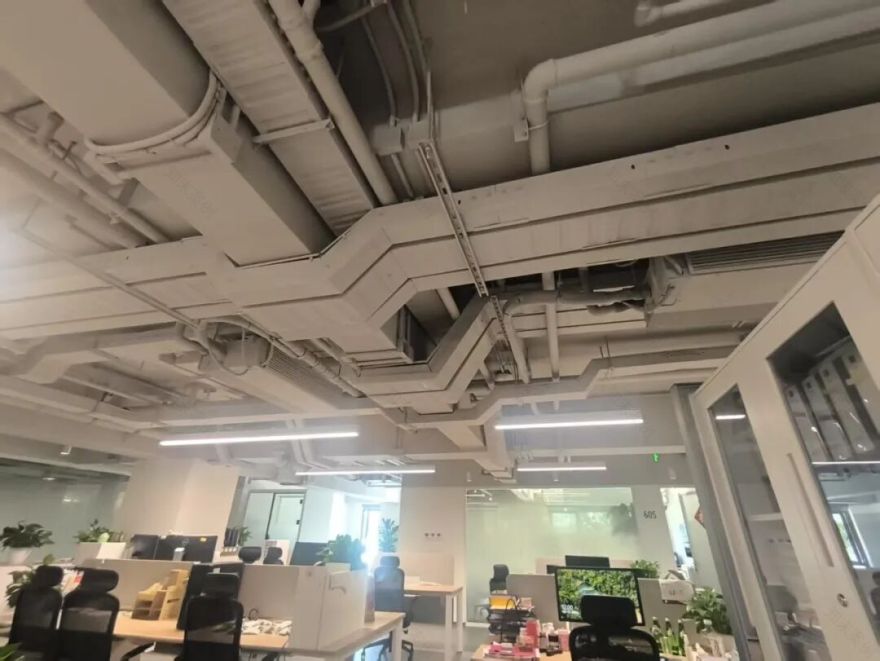

桥架改造、线缆重敷设施工完成后场景

面对20年楼龄建筑的复杂状况，一建东顺项目团队与华建集团上海院设计团队全程协作配合，

实现设计施工深度融合

。比如，原2-4层板翅式新风机组换热效率仅61%，经设计、检测、厂家与项目部多轮论证，通过增加换热芯体将效率提升至73%；将换热效率不足30%的屋顶热管式机组，优化更新为板翅式机组，确保系统能效达标。

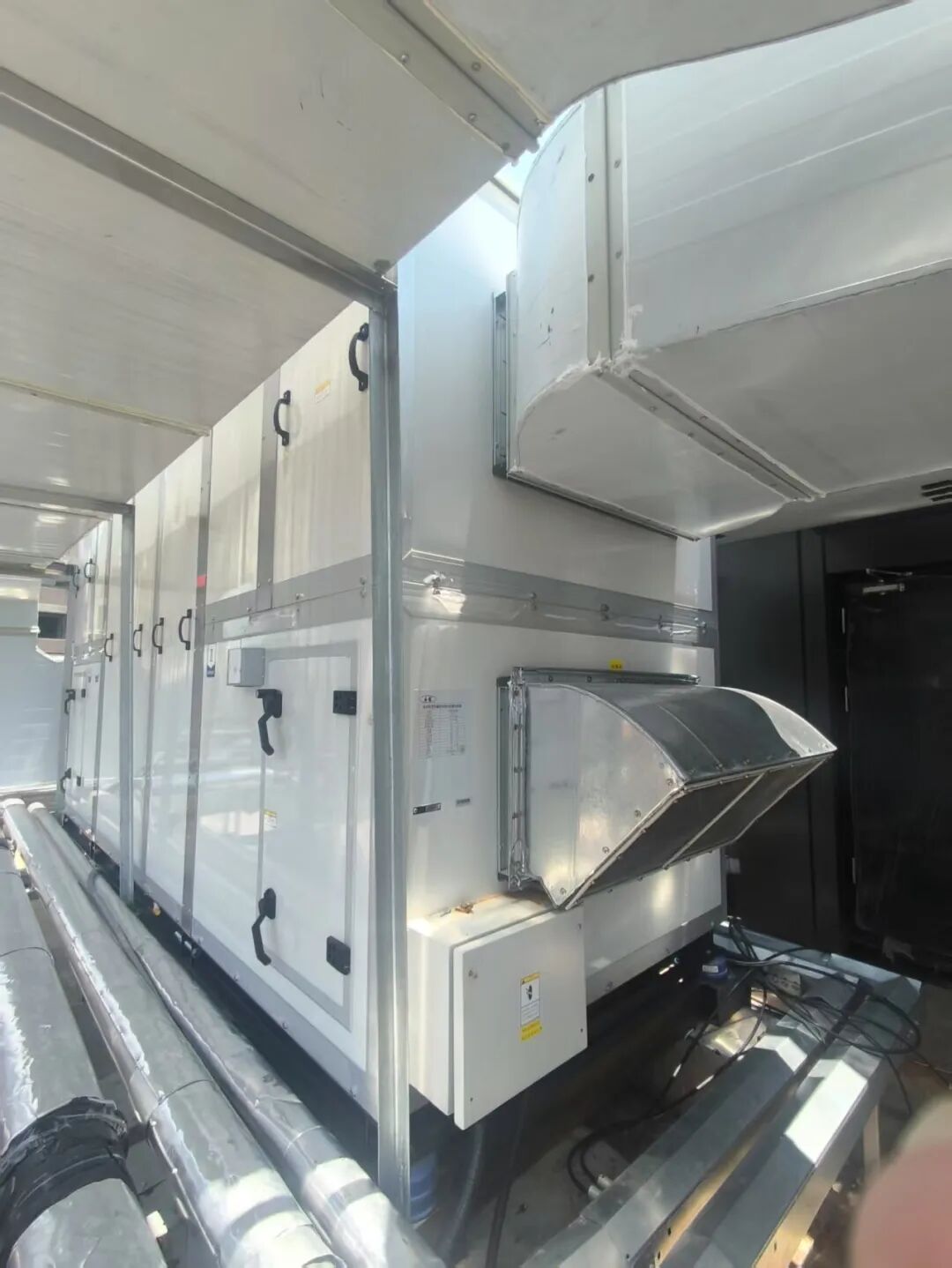

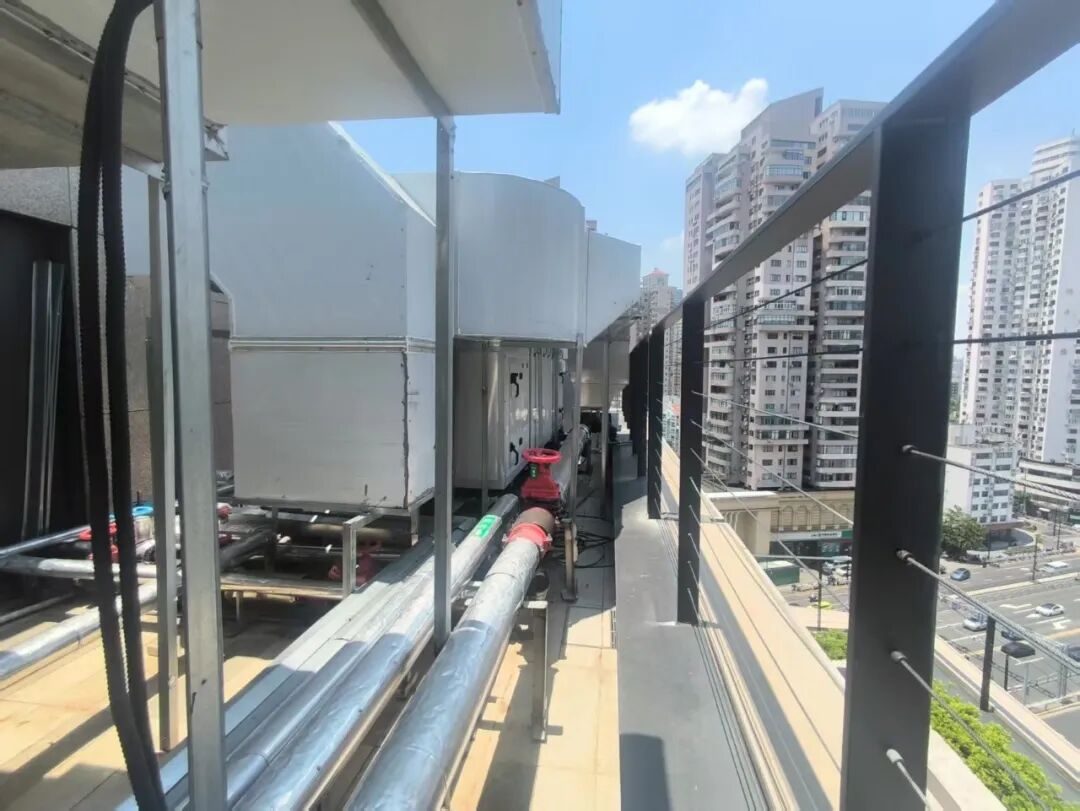

板翅式新风机组优化施工完成后场景

通过现代建筑设计大厦北楼改造的成功实践，一建东顺公司在“光储直柔”技术应用上形成了可复制的施工工法，助力老建筑的绿色新生，也为“绿色发展下的可持续更新”提供了“一建智慧”。
