TerrediPedemonte体育馆：机械拼装

©

Federico Farinatti

不仅仅是一个体育馆，更是一个有顶的开放空间、一座剧场、一间林中大厅、一片林间空地上的屋顶。

感谢

The Demattè Fontana studio

新体育馆的建设成为一个契机，为沿梅莱扎河冲积平原公园打造一个集聚空间、一个地标。该公园事实上是该市主要的公共空间。它不仅仅是一个体育馆，更是一个有顶的开放空间、一座剧场、一间林中大厅、一片林间空地上的屋顶。森林成为建筑的主立面和戏剧化背景，调节冬夏日照强度的同时，也过滤了光线的进入，实际上定义了室内空间的深度。主要的南向入口朝向梅莱扎河方向，可直接通向上层看台、地下更衣室以及厨房。

▲

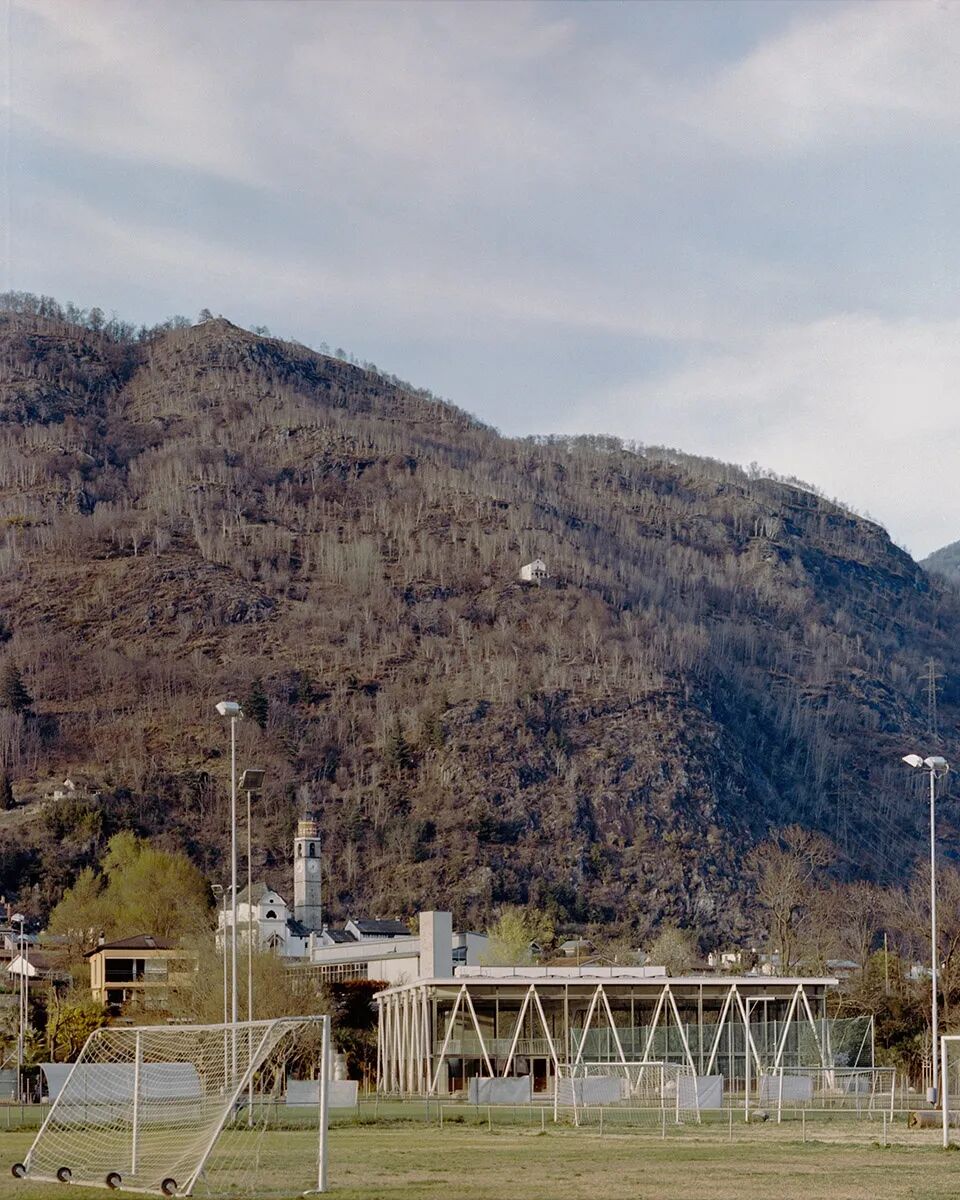

体育馆外观

©Federico Farinatti

▲

为公园打造的新地标

©Federico Farinatti

整个地下层可用作民防避难所，容纳了体育馆的配套设施、多功能厅、更衣室、档案室及储藏室，从而将主大厅设置在地面层。地下门厅连接楼梯与电梯，并可通往更衣室、厨房、公共洗手间与避难空间，便于对体育馆内公共活动的统一管理。建筑平面为边长

30

米的正方形，结构为混合结构：地下部分为钢筋混凝土，上部结构为钢结构。

▲

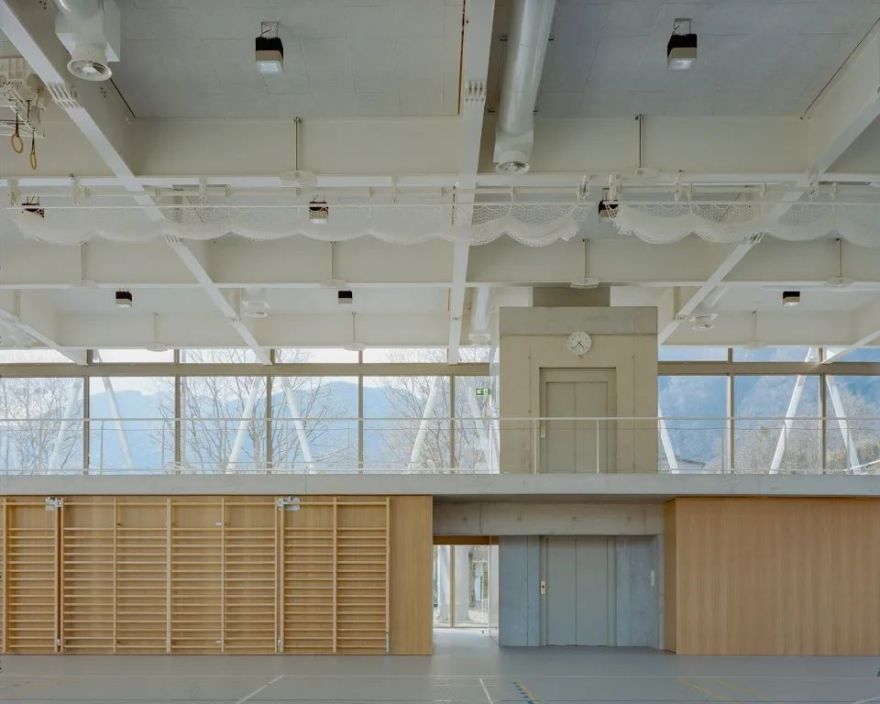

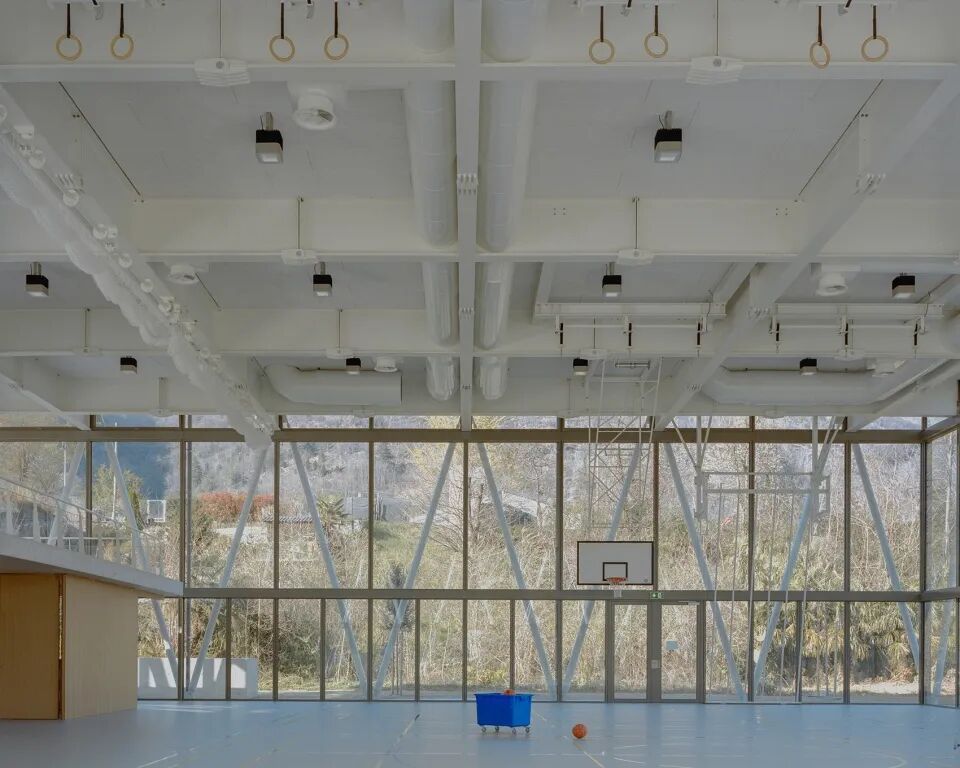

体育馆主厅

©Federico Farinatti

▲

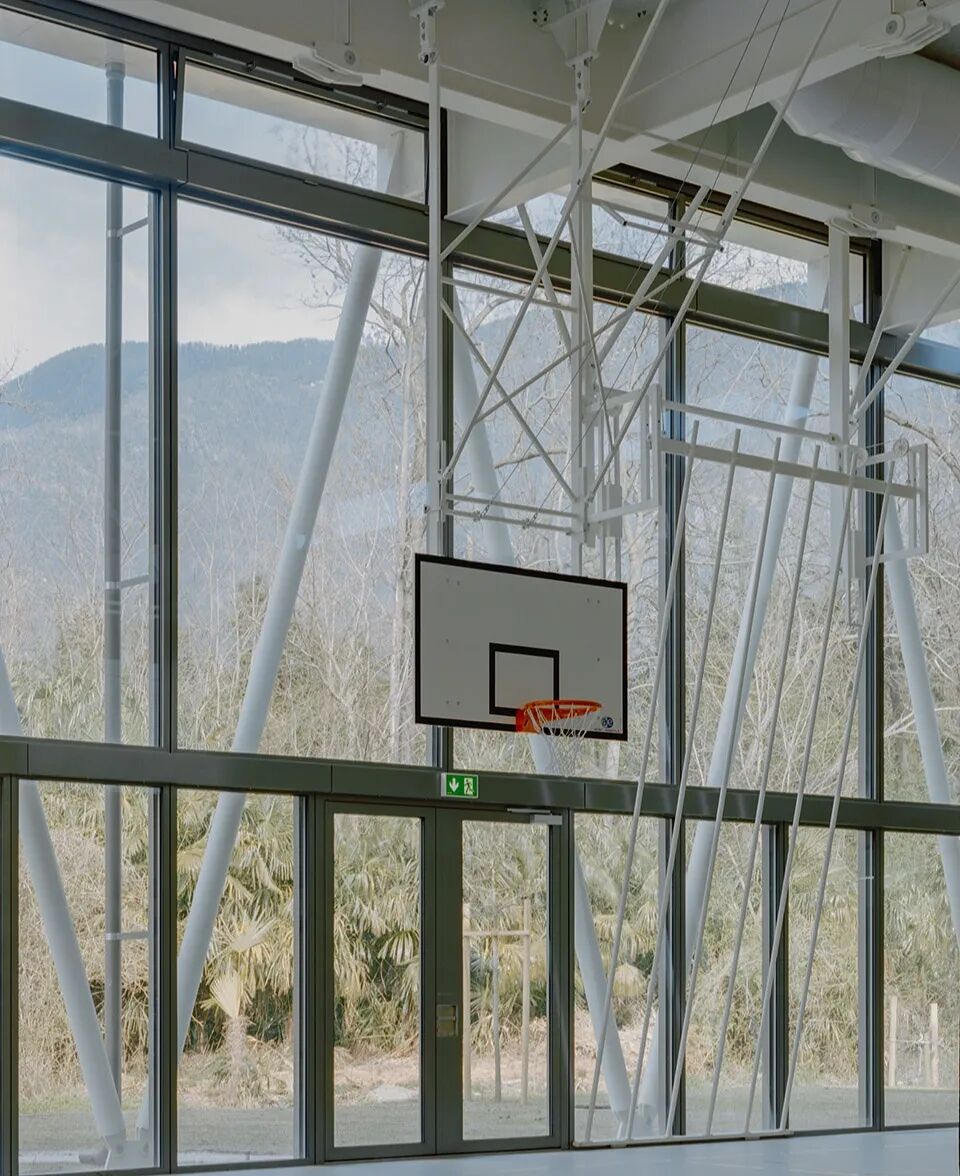

地上层采用钢结构

©Federico Farinatti

▲

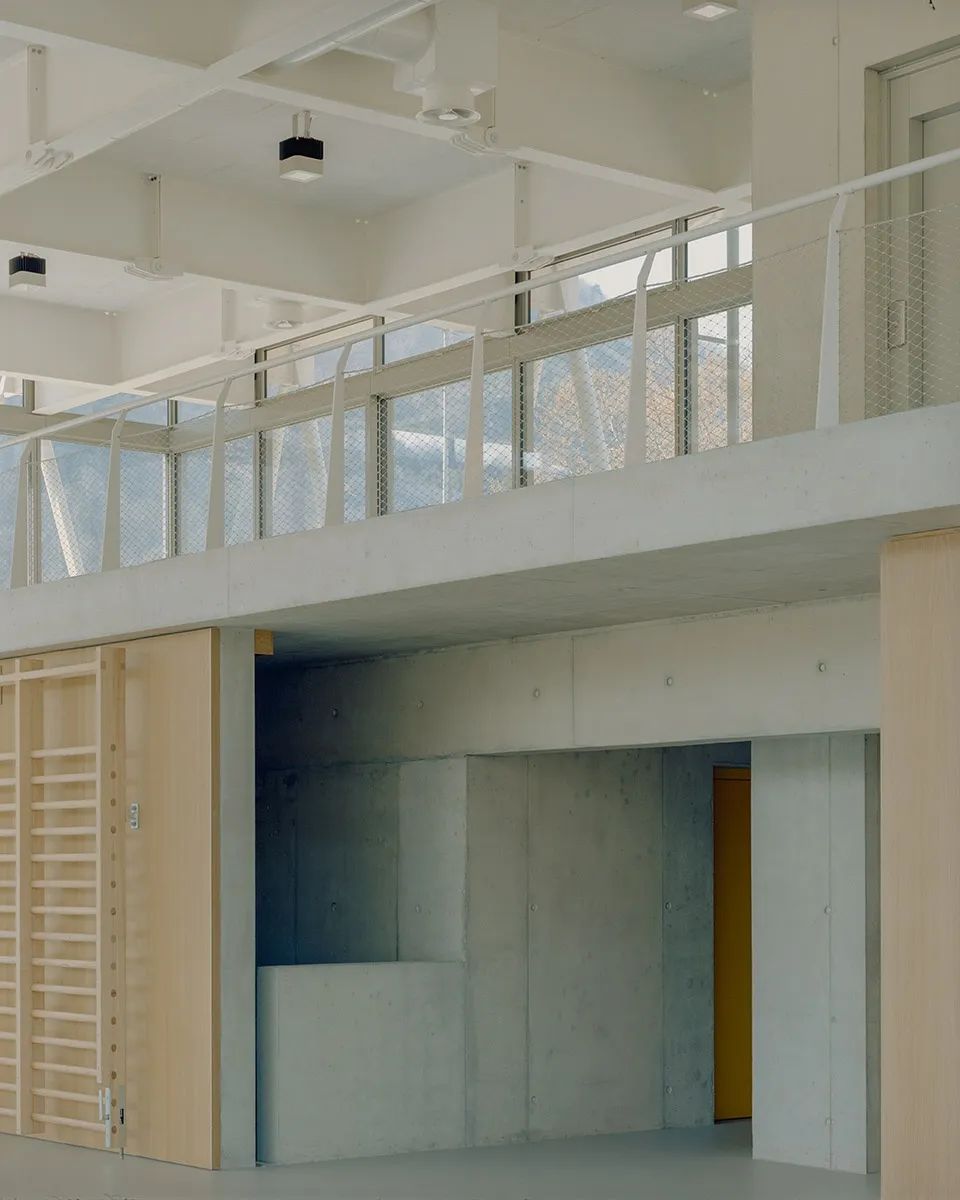

地下部分采用钢筋混凝土

©Federico Farinatti

▲

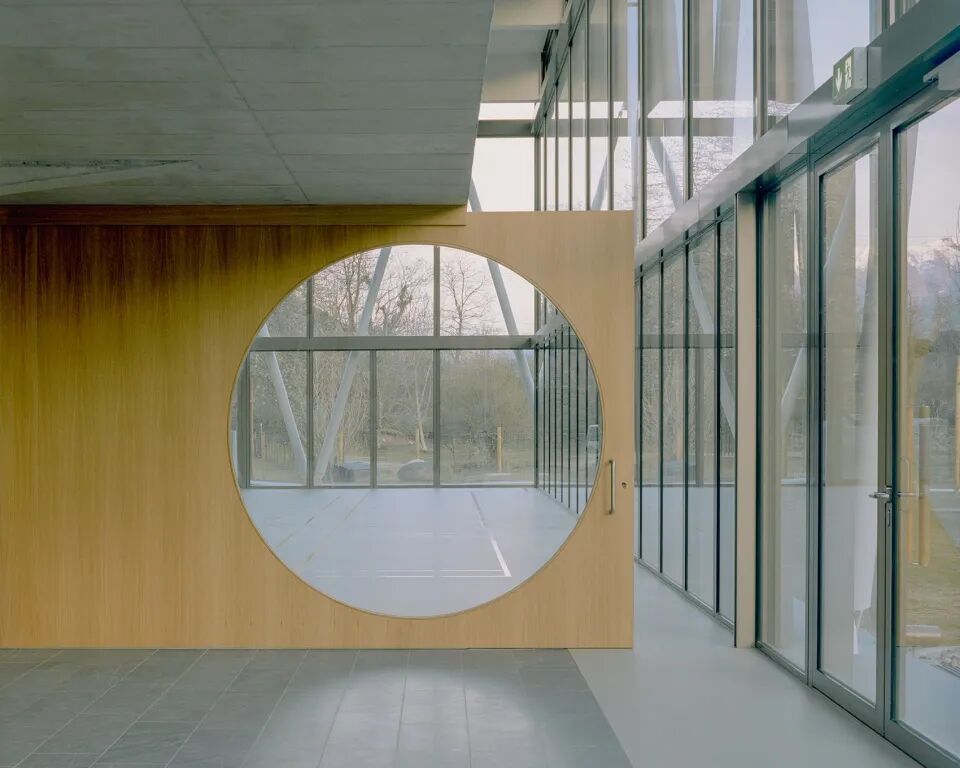

移动分隔墙

©Federico Farinatti

为了与正方形平面布局相协调，并赋予建筑轻盈而纤细的外观，屋顶结构自设计初始即以平行于立面的梁组成的网格构成，梁间间距为

5

米。该网格被划分为

36

个十字节点，连接点位于各节点之间的中点位置。这个结构逻辑影响了整个项目的静力计算、细部设计、构件制造与施工装配。整个结构如同一个“机械拼装游戏”，由一系列相似的构件通过连接销钉组装而成。这一结构本身就是一个“项目中的项目”，不仅需要满足静力学要求、装配条件、预制构件的运输限制，还需符合瑞士最高能源效率标准。在本项目中，结构还需承担立面的水平推力，允许通风系统和电力线路穿行，支撑体育设备的安装，并在周边梁中收集屋面雨水。就像一台精密运转的发动机，结构中的每一个部件都是不可或缺的，整套系统运作有序、协调且合理。

项目图纸

▲

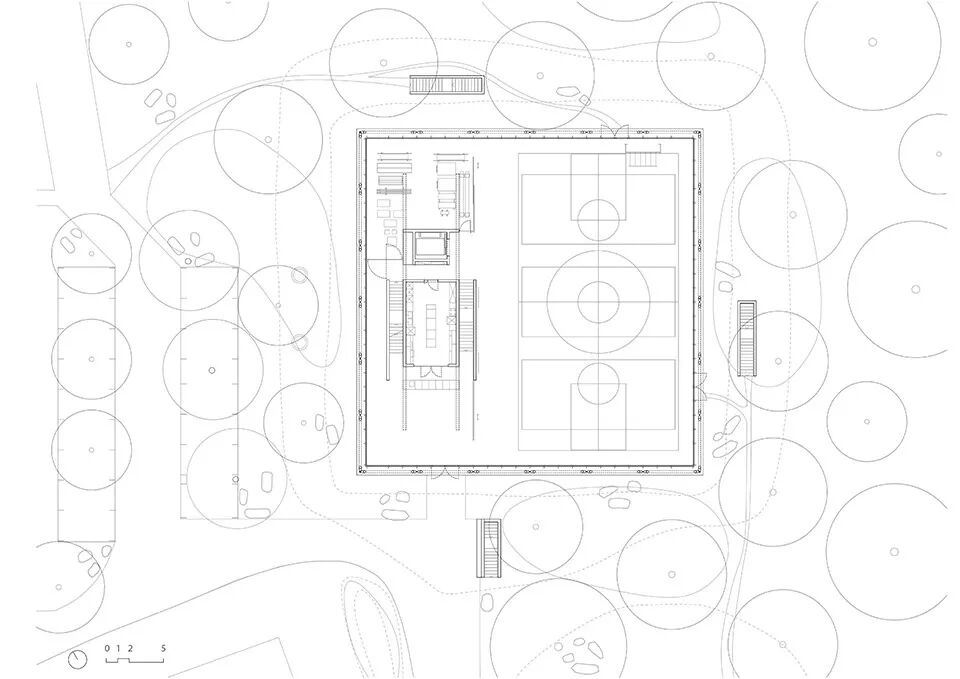

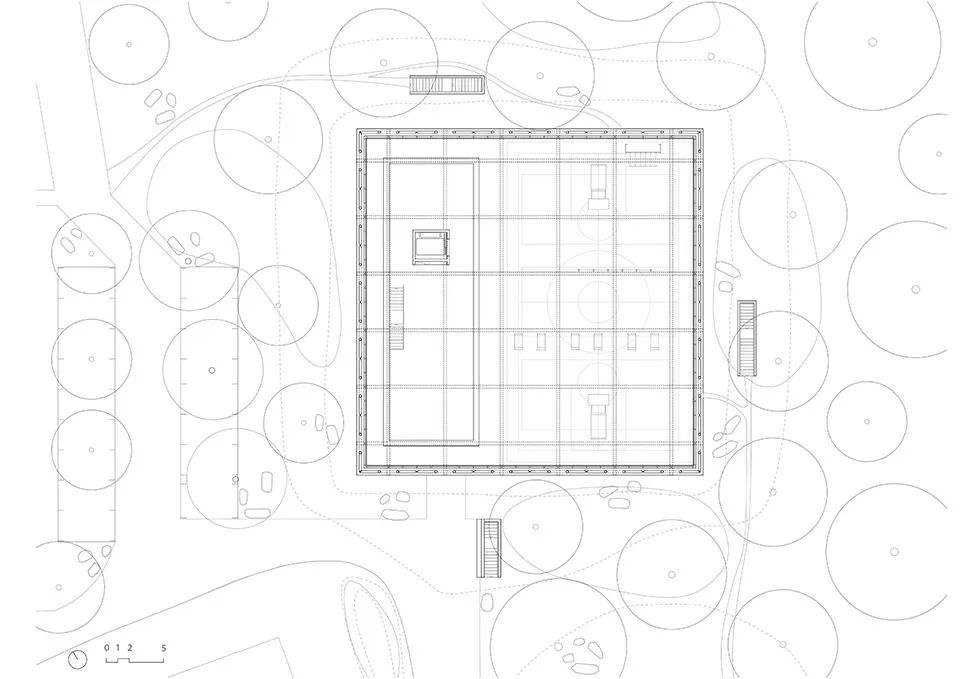

场地平面

©The Demattè Fontana studio

▲

地下一层平面

©The Demattè Fontana studio

▲

一层平面

©The Dematt

è

 Fontana studio

▲

夹层平面

©The Demattè Fontana studio

▲

西立面

©The Demattè Fontana studio

▲

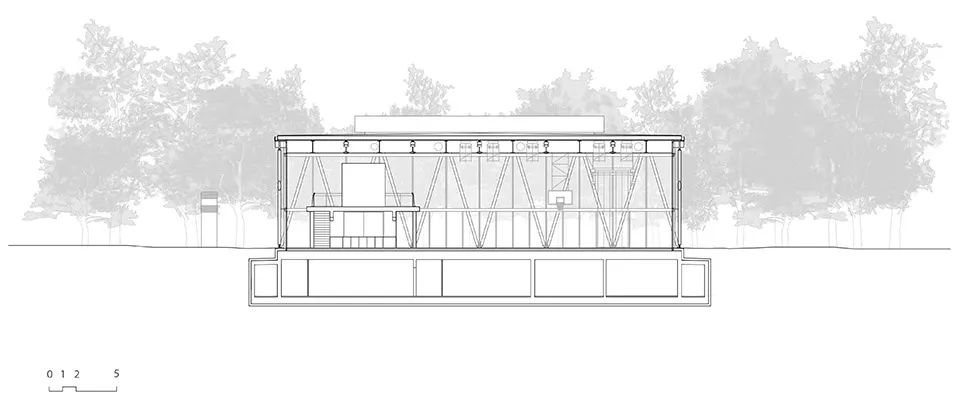

剖面

©The Demattè Fontana studio

▲

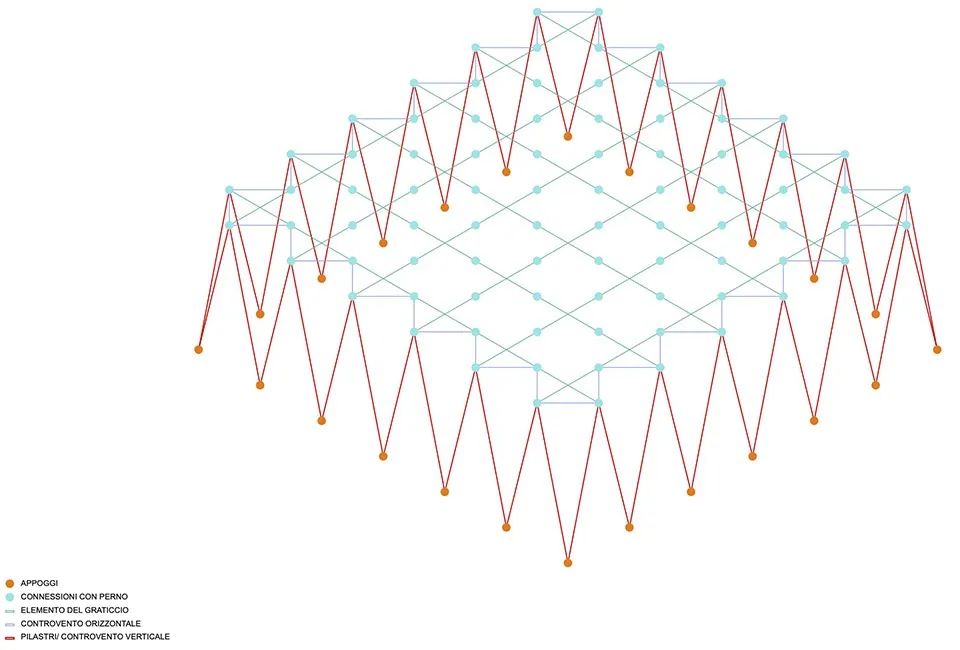

结构轴测图

©The Demattè Fontana studio

▲

细部

©The Demattè Fontana studio
