西班牙机器人工匠大教堂

©

Adrià Goula

本项目旨在为这台六轴铣削工业机器人建造一个专用的工作空间。建筑采用木结构，设有天窗，整体氛围精致且静谧，微妙地唤起了教堂的空间感。

感谢

IAAC

加泰罗尼亚高等建筑研究院（

IAAC

）的瓦尔达乌拉实验室校园（

Valldaura Labs Campus

）位于巴塞罗那科尔塞罗拉自然公园（

Collserola Natural Park

）内，占地

135

公顷，以在项目中创新应用先进技术而闻名。延续这一实践，实验室引入了一台

KUKA

工业机器人，这是一种能够进行铣削、木材切割及其他精密作业的多功能设备。作为“高级建筑与生物城市硕士项目”（

Master in Advanced Architecture and Biocities

，简称

MAEBB

）的一部分，来自世界各地的学生团队接受挑战，在四个月内设计并建造一座为这台机器人服务的功能性建筑。

▲

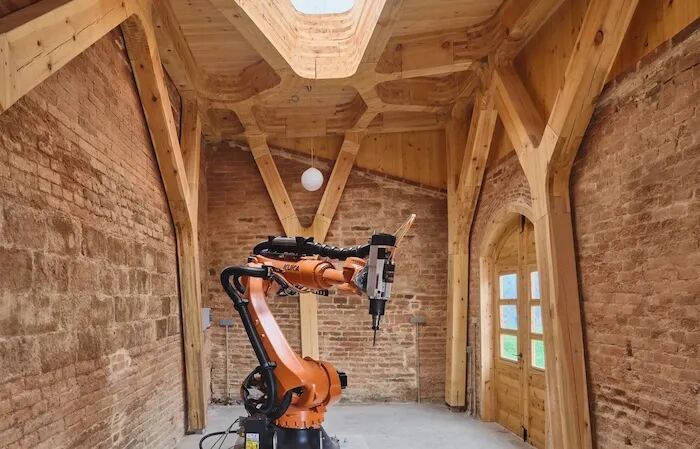

项目概览

© Adrià Goula

本项目旨在为这台六轴铣削工业机器人建造一个专用的工作空间。建筑采用木结构，设有天窗，整体氛围精致且静谧，微妙地唤起了教堂的空间感。作为对手工艺与科技的共同致敬，这座新建筑被命名为

CORA

，即“机器人工匠大教堂”（

Cathedral of Robotic Artisans

）的首字母缩写

。

▲

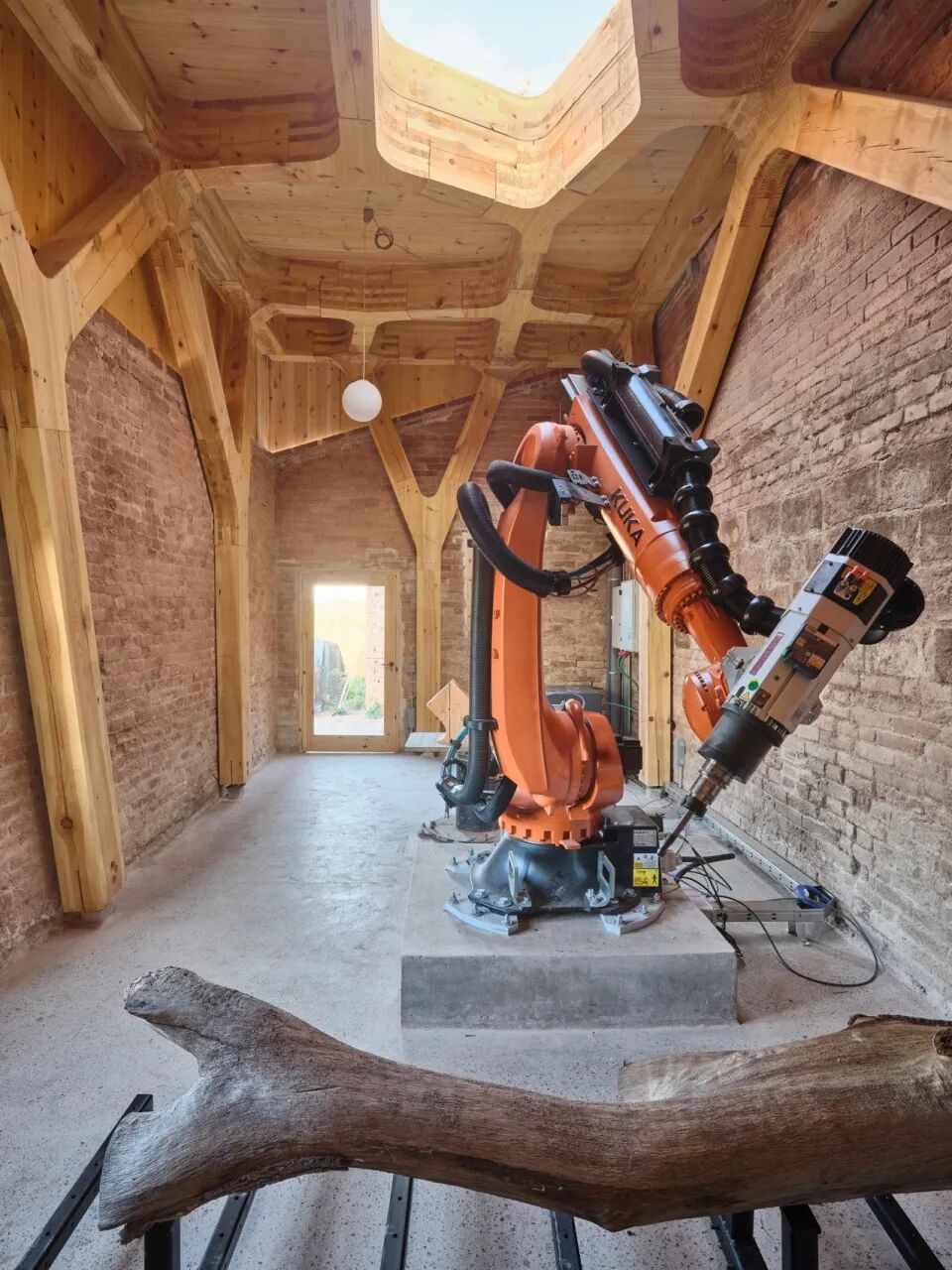

工作中的机器人

© Adrià Goula

项目的挑战在于，要在一座建于

19

世纪、最初作为马厩使用的老砖结构，与代表

21

世纪设计语言的新木结构之间建立对话。新建筑采用自支撑结构，整合了适合机器人作业及人类互动的空间、设施与基础设施。

▲

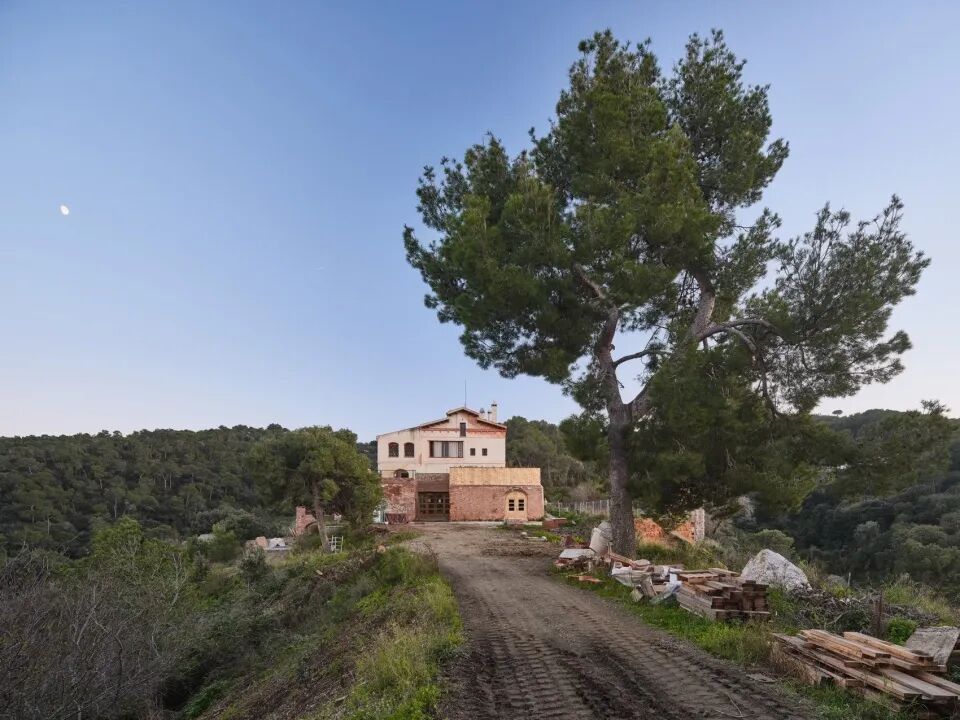

老砖结构的建筑

© Adrià Goula

在设计过程中，项目对一座邻近绿色制造实验室（

Green Fab Lab

，校园内的数字制造与研究中心）的现有建筑进行了改造。原有屋顶被拆除，砖墙则被精心保留、修复和加固，以确保建筑的结构完整性。项目选用木材作为主要建材，使新结构自然融入周边景观与建筑文脉。设计不仅兼顾功能性与美学和谐，还提供了一种可持续的替代建材解决方案。

▲

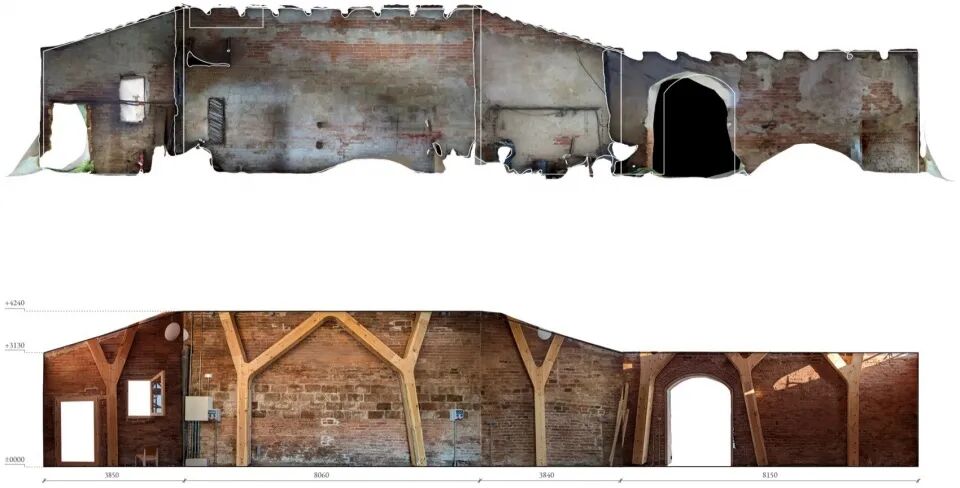

改造前后

© DRAWS from students

▲

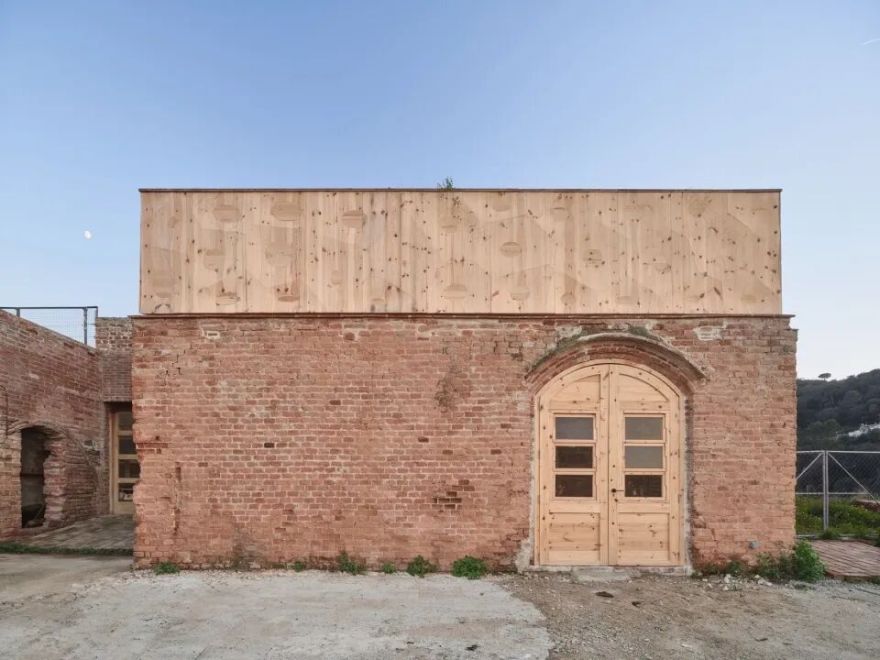

建筑立面近景

© Adrià Goula

▲

木材的使用

© Adrià Goula

树状结构

新建筑采用预制、自支撑的木质框架，由七根分叉立柱支撑，象征树干。这些立柱承托起一个

Voronoi

图案布局的屋顶，屋顶由实木与交叉层压木材（

CLT

）节点组成。所有连接节点通过数控（

CNC

）精密加工制成，使结构能够覆盖

8.8

米 ×

4.6

米的跨度。所有节点均使用瓦尔达乌拉实验室自制的

CLT

板材加工而成。由于

CNC

铣削深度有限，部分节点由四层分别加工的部件胶合而成，从而形成连续统一的结构体。最终呈现出一体化、无缝的结构，既容纳了工作坊所需设施，也承托起一片绿色屋顶。

▲

爆炸结构分析

© DRAWS from students

▲

改建的屋顶

© Adrià Goula

结构柱（

200

×

260

毫米）与梁（

200

×

400

毫米）结合了传统木作工艺（如半搭接、榫卯连接）与数字制造方法。四面结构在场外预组装完成后，通过起重机吊装到四面砖墙之间，并由专业施工团队加固并锚固于地基之上。

▲

连接结构

© DRAWS from students

▲

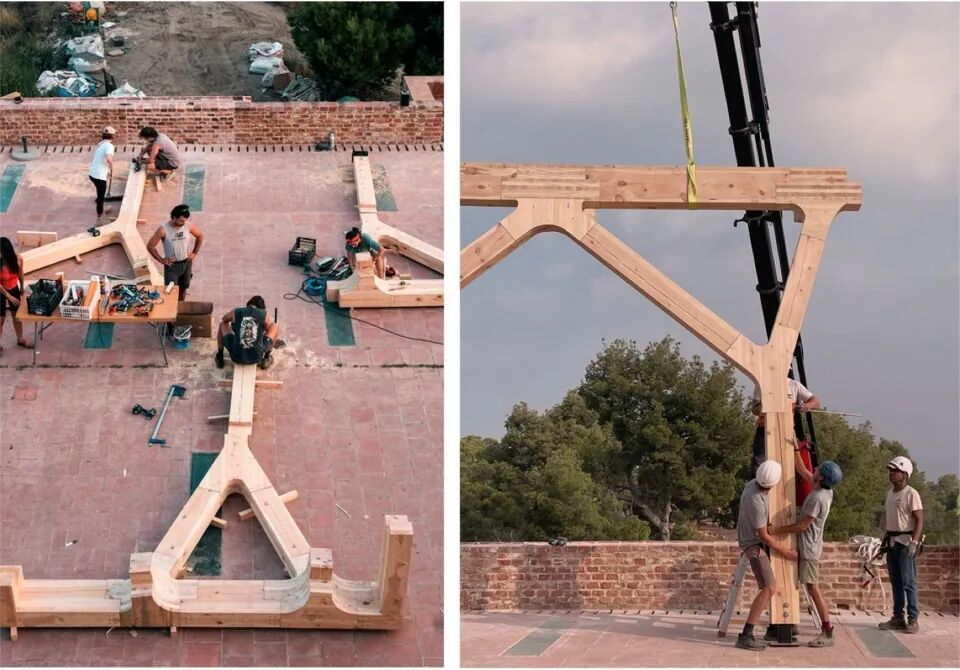

安装过程

© Adrià Goula

为满足新结构及机器人作业的承重需求，原有地面被开挖，重铸新基础。施工现场浇筑了混凝土基座，用于支撑

KUKA

机器人。

MAEBB

学生团队在结构工程师的指导下，完成了钢筋混凝土基础的设计与计算，同时铺设了水磨石地面。水磨石中融入了瓦尔达乌拉庄园遗址中发现的旧砖碎片，为地面赋予了独特且可持续的特质。

▲

学生团队

© Adrià Goula

建筑外立面由

CLT

板材构成，外表面通过精密铣削雕刻出

Voronoi

图案，为建筑表皮带来动态而微妙的肌理。这种设计既确保建筑与自然及历史景观的和谐融合，同时又暗示了内部的新结构。相比之下，立面内侧保持原木质地的自然纹理。

▲

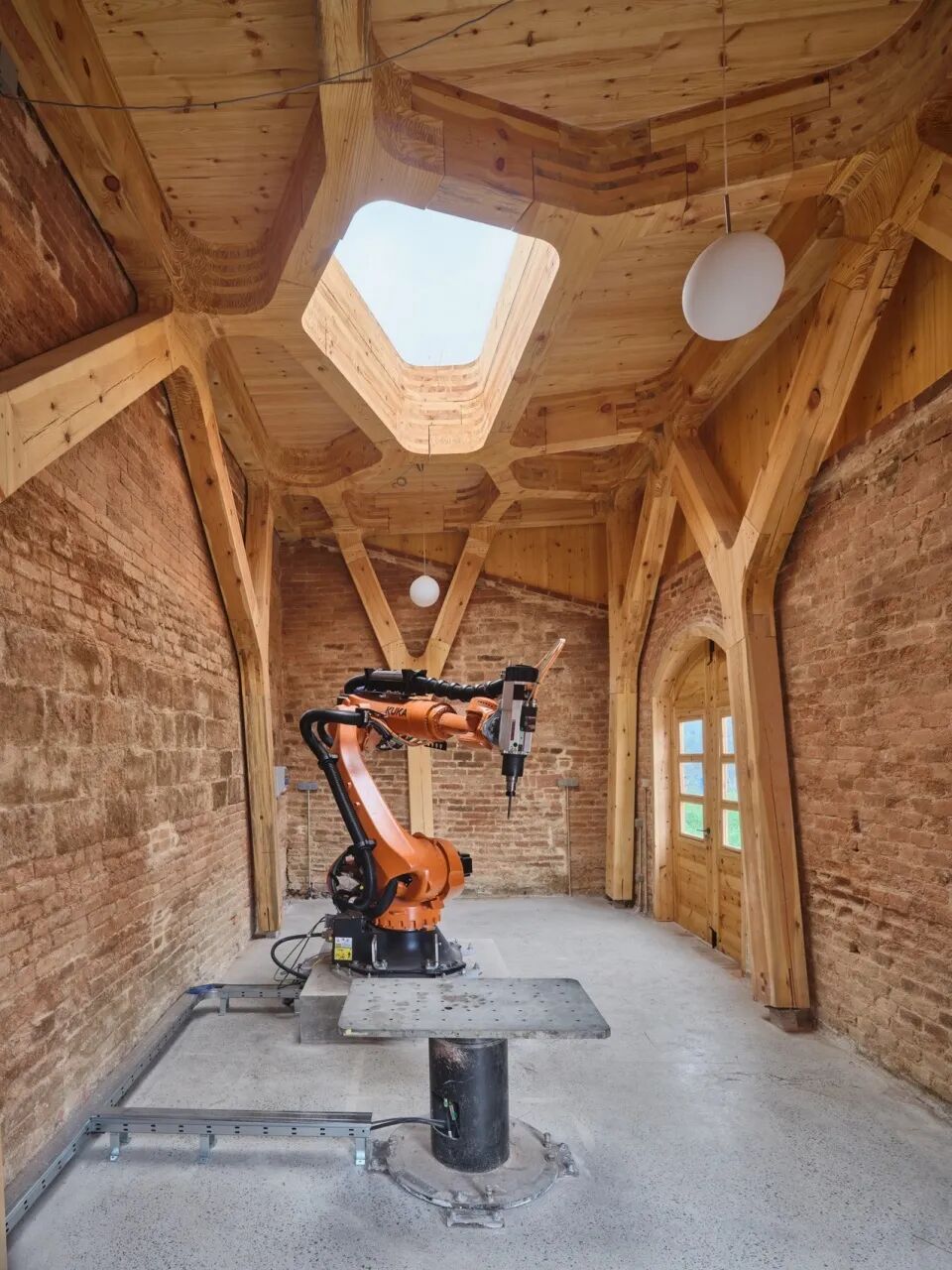

顶部结构

© Adrià Goula

地中海绿色屋顶

本项目的另一重要目标是最大限度地引入自然光，特别是通过设置在机器人上方的天窗，以及玻璃门与窗户导入光线。木质立面有效遮挡直射阳光，同时通过立面板材实现整体封闭。值得注意的是，立面结构独立于砖墙本体，不承担任何结构荷载，从而保护了历史建筑的完整性。

▲

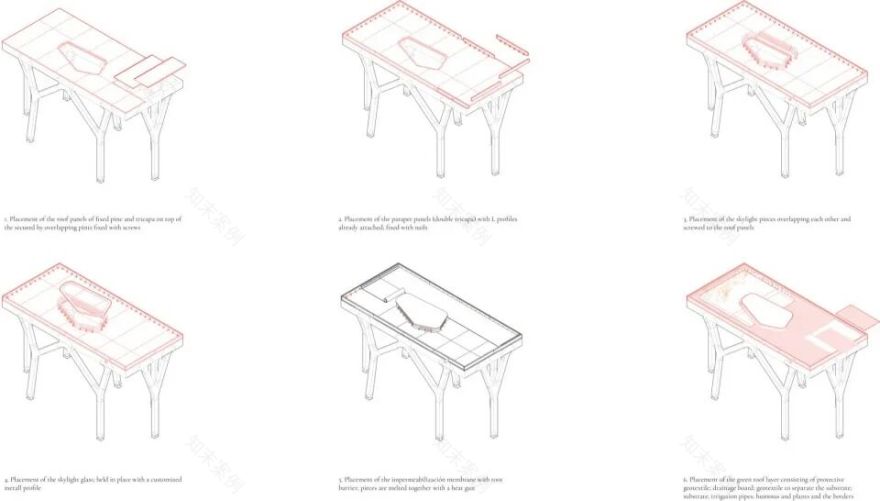

屋顶分析图

© DRAWS from students

▲

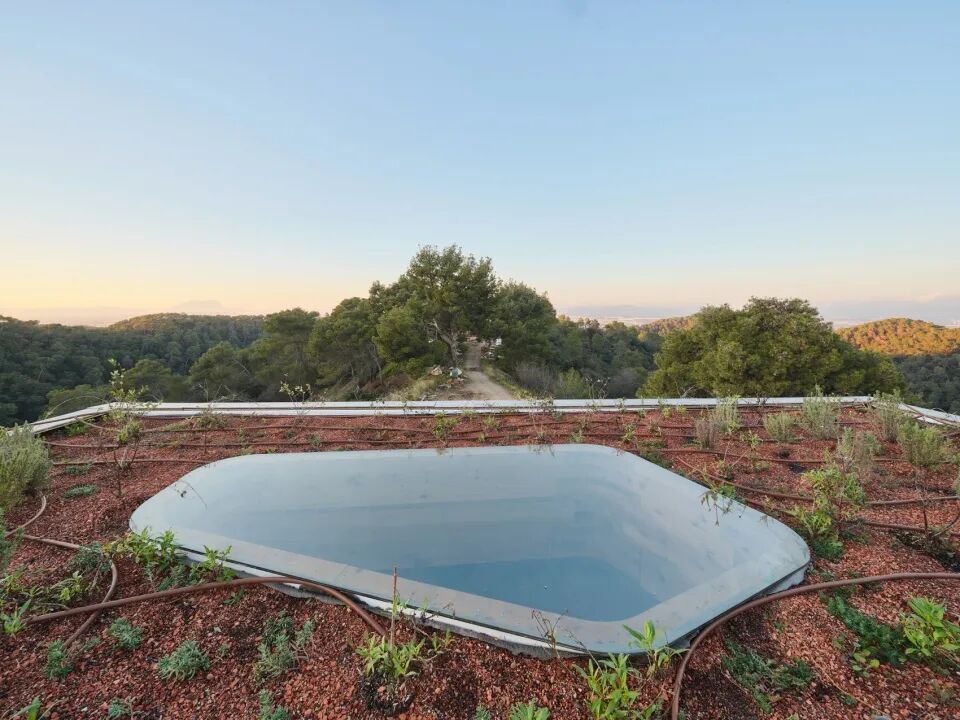

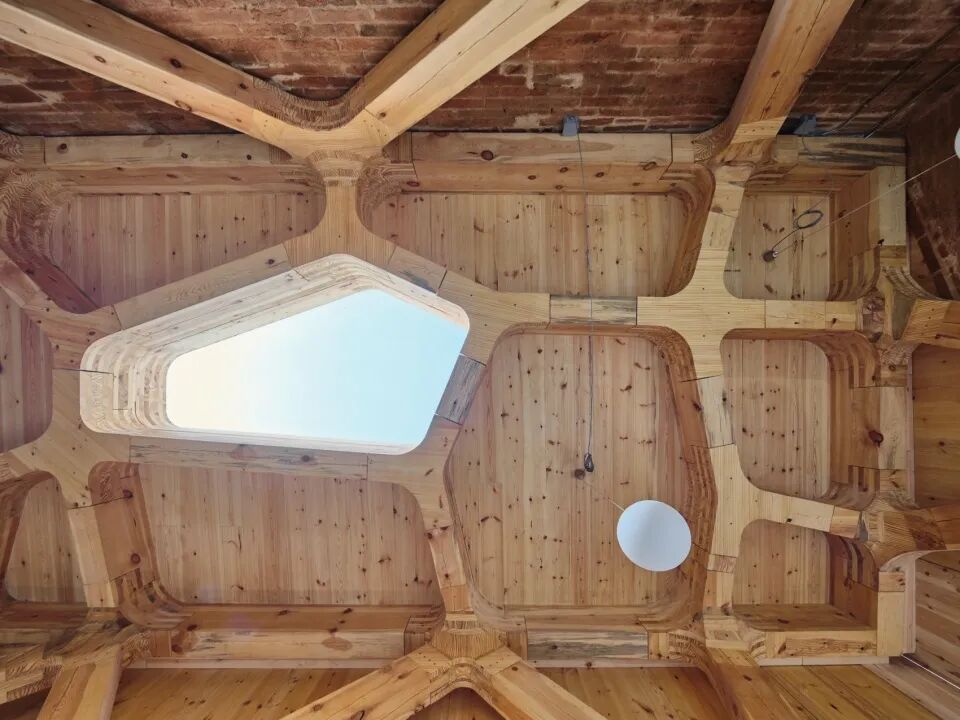

天窗

© Adrià Goula

绿色屋顶的第一层为防水隔根膜，采用热焊工艺铺设于木质屋顶板之上。其上依次铺设无纺土工布、排水板和腐殖土层，以支持本地地中海植物的生长。为确保灌溉，屋顶铺设了灌溉管道。所选植物包括金银花、甜香藤、匍匐景天和法国薰衣草，皆因其良好的适应性与观赏价值而入选。目前，

CORA

已由瓦尔达乌拉实验室团队投入使用，作为原型开发的一部分，助力推进生态设计与先进制造的探索。

▲

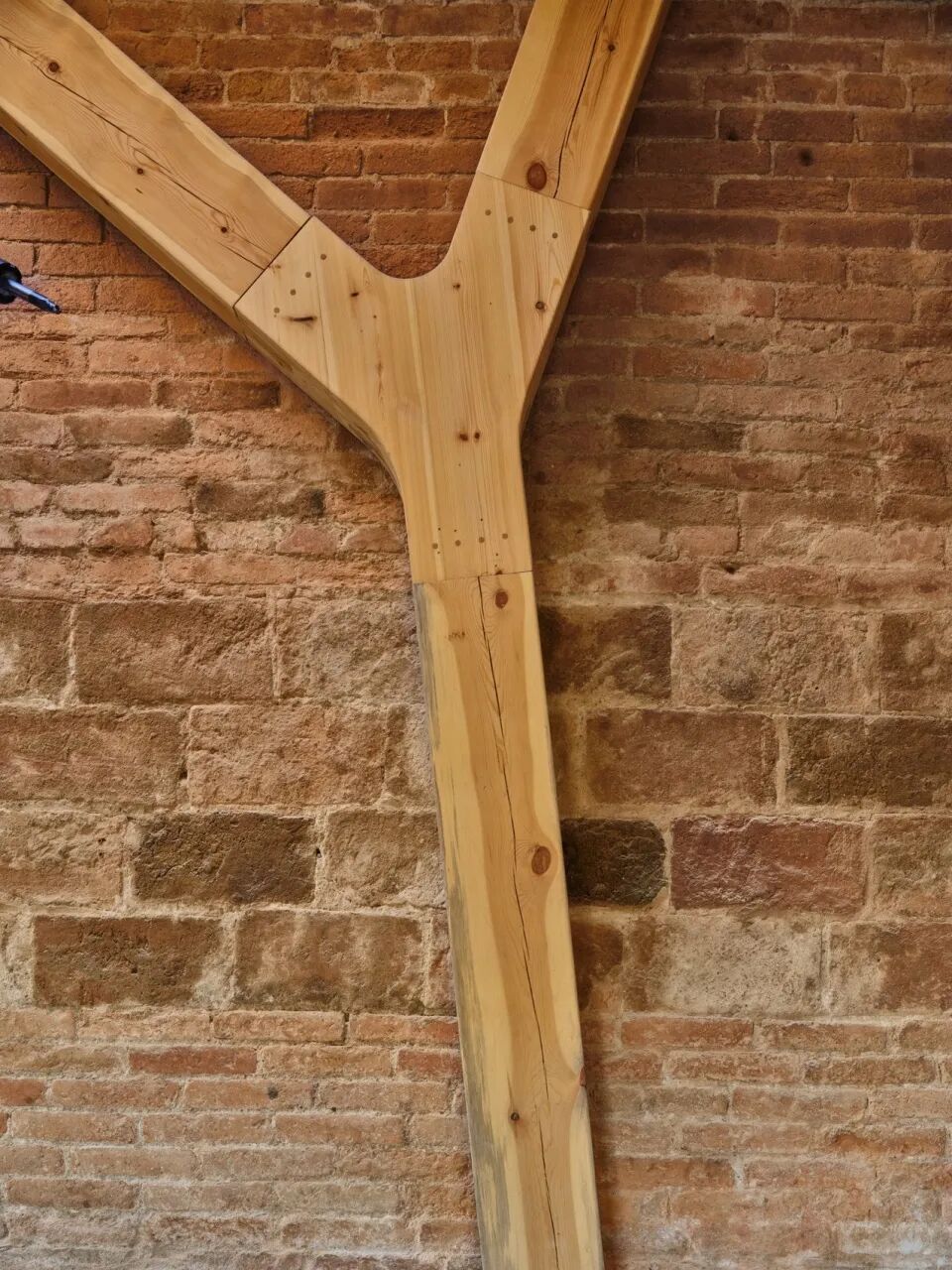

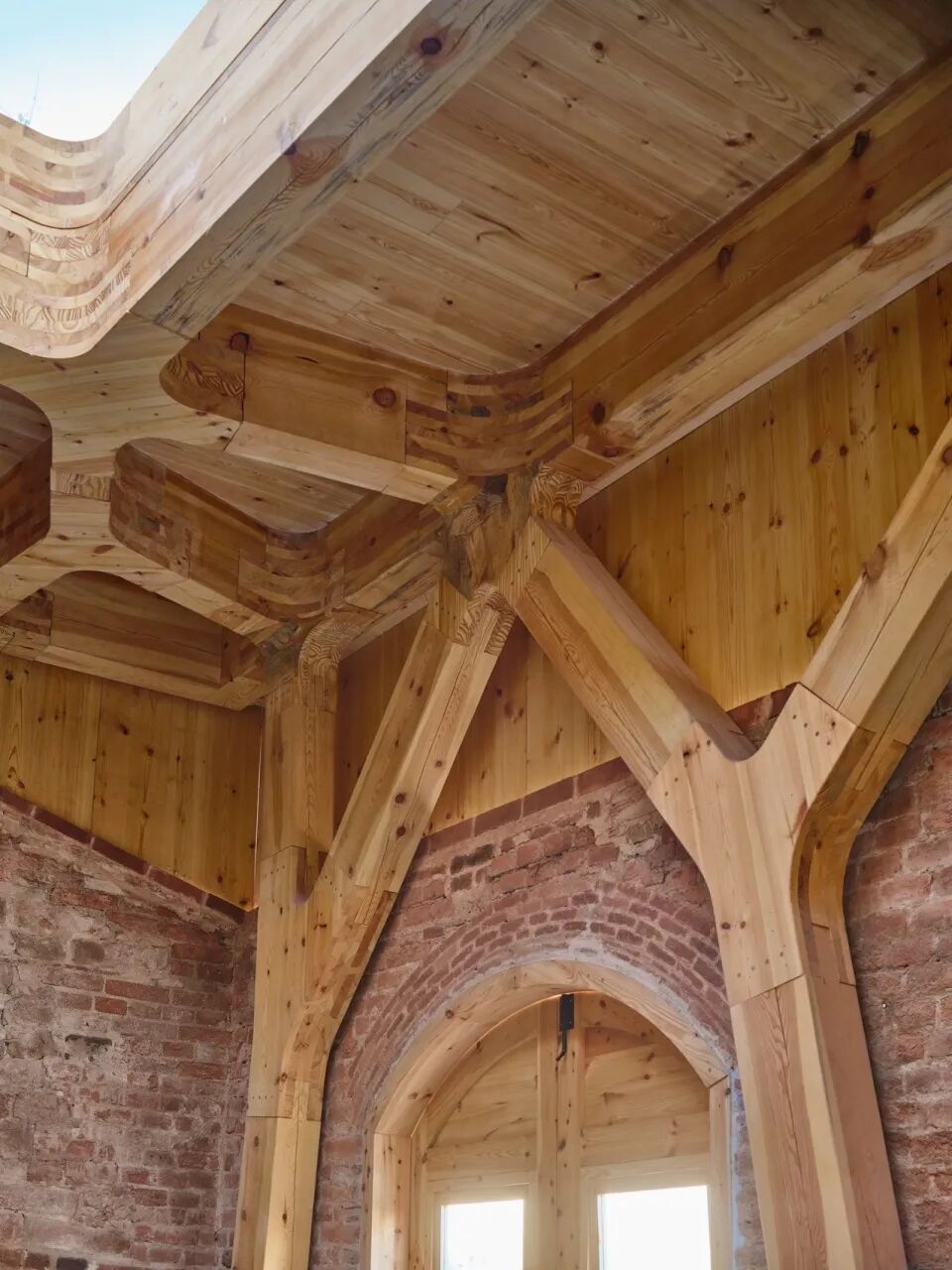

树状结构细部

© Adrià Goula
